D-Link AirPremier N DAP-2690 User manual

Quick Install Guide+
Installations-Anleitung+
Guide d’installation+
Guía de instalación+
Guida di Installazione+
Wireless N
DUAL BAND PoE ACCESS POINT
DAP-2690

D-Link DAP-2690 Quick Install Guide 1
ENGLISH
Minimum System Requirements:
• CD-ROM Drive
• Computers with Windows®, Macintosh®, or Linux-based operating
systems
• Installed Ethernet Adapter
• Internet Explorer 7.0, Mozilla Firefox®version 12.0, Safari 4.0, or
Chrome 20.0 or newer
System Requirements

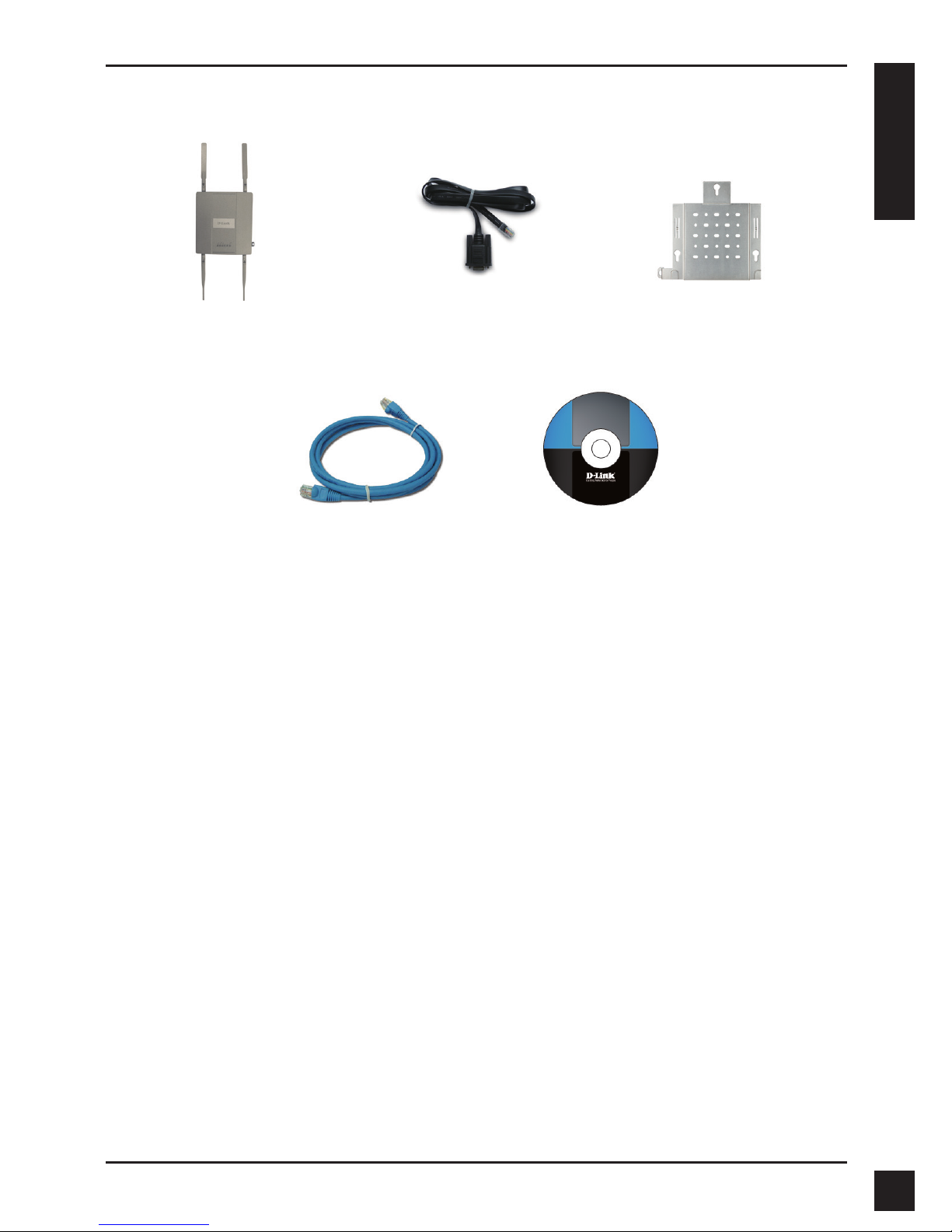

Package Contents
Note: If any of the above items are missing, please contact your reseller.
NOTE no PSU supplied. To power the units use an D-Link PoE switch or the D-Link DPE-101GI PoE
injector.
DAP-2690 802.11n
Power over Ethernet
Access Point
Ethernet Cable CD-ROM
Console Cable Mounting Plate

D-Link DAP-2690 Quick Install Guide
2
ENGLISH
Hardware Overview

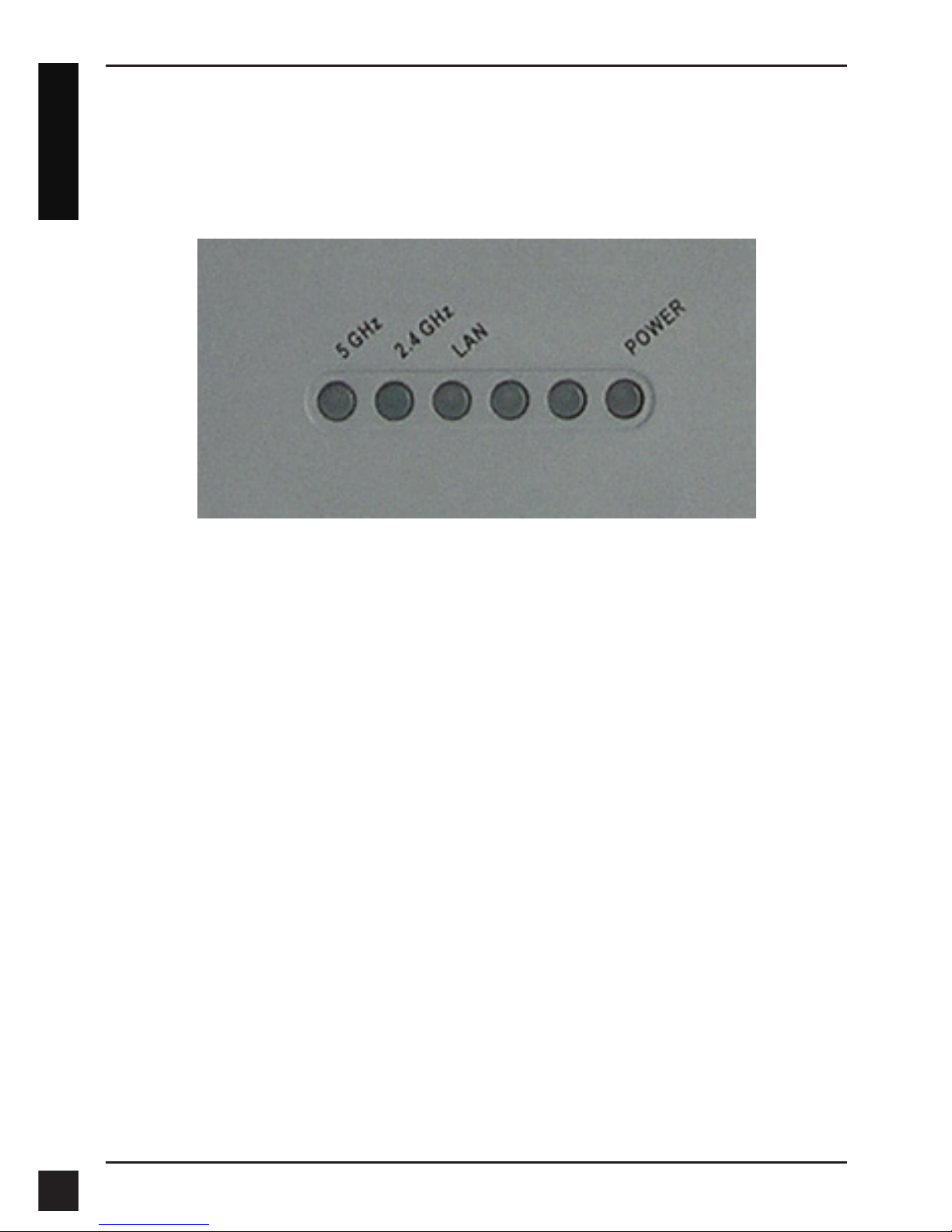

LEDs
5 GHz - When lit, the access point is operating at 5GHz.
This light will blink when there is wireless trafc.
2.4 GHz - When lit, the access point is operating at
2.4GHz. This light will blink when there is wireless trafc.
LAN - Solid light when the Ethernet port is connected to a
working port, such as a router or switch. The light will blink
when there is trafc through LAN port.
POWER - The light will blink during boot up. Once solid,
the access point is ready.

D-Link DAP-2690 Quick Install Guide 3
ENGLISH
Installing the Hardware
5GHz Antenna Connectors*
* 2.4GHz antenna connectors are located on the bottom of the access point.
* PoE kit (injector and adapter) is NOT include in the package and it can be purchased
with the model name “DPE-101GI”.
LAN Port (PoE)
Reset Button
Console Port Power Receptor
(*Note no longer
used, replaced
by PoE)

D-Link DAP-2690 Quick Install Guide
4
ENGLISH

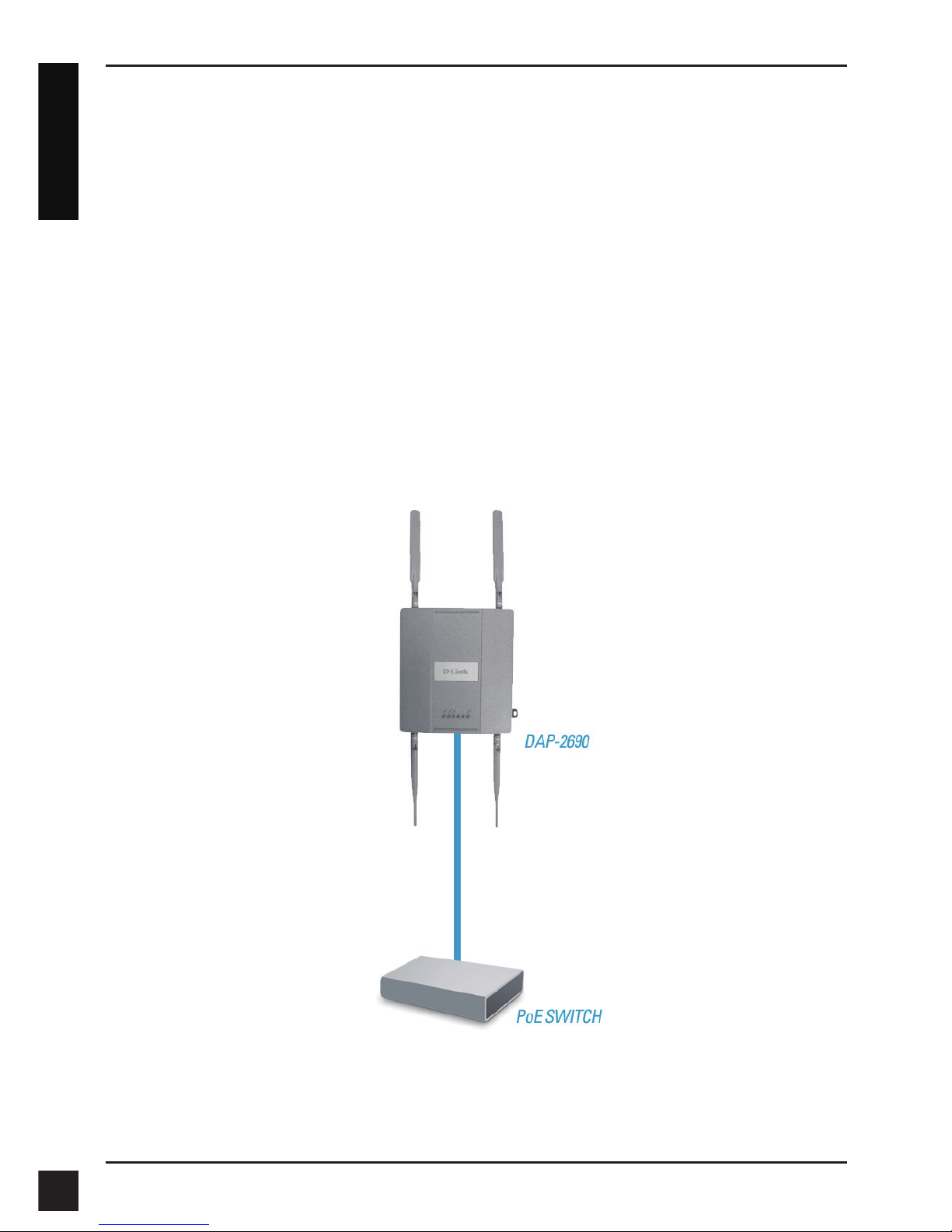

To power the access point, you can use othe following steps :
1. Connect one end of your Ethernet cable into the LAN (PoE) port
on the DAP-2690.
2. Connect the other end into one port on a PoE switch.
3. Purchase separately a DPE-101GI PoE injector if you need to
connect the Access Point without a PoE Switch.

D-Link DAP-2690 Quick Install Guide 5
ENGLISH

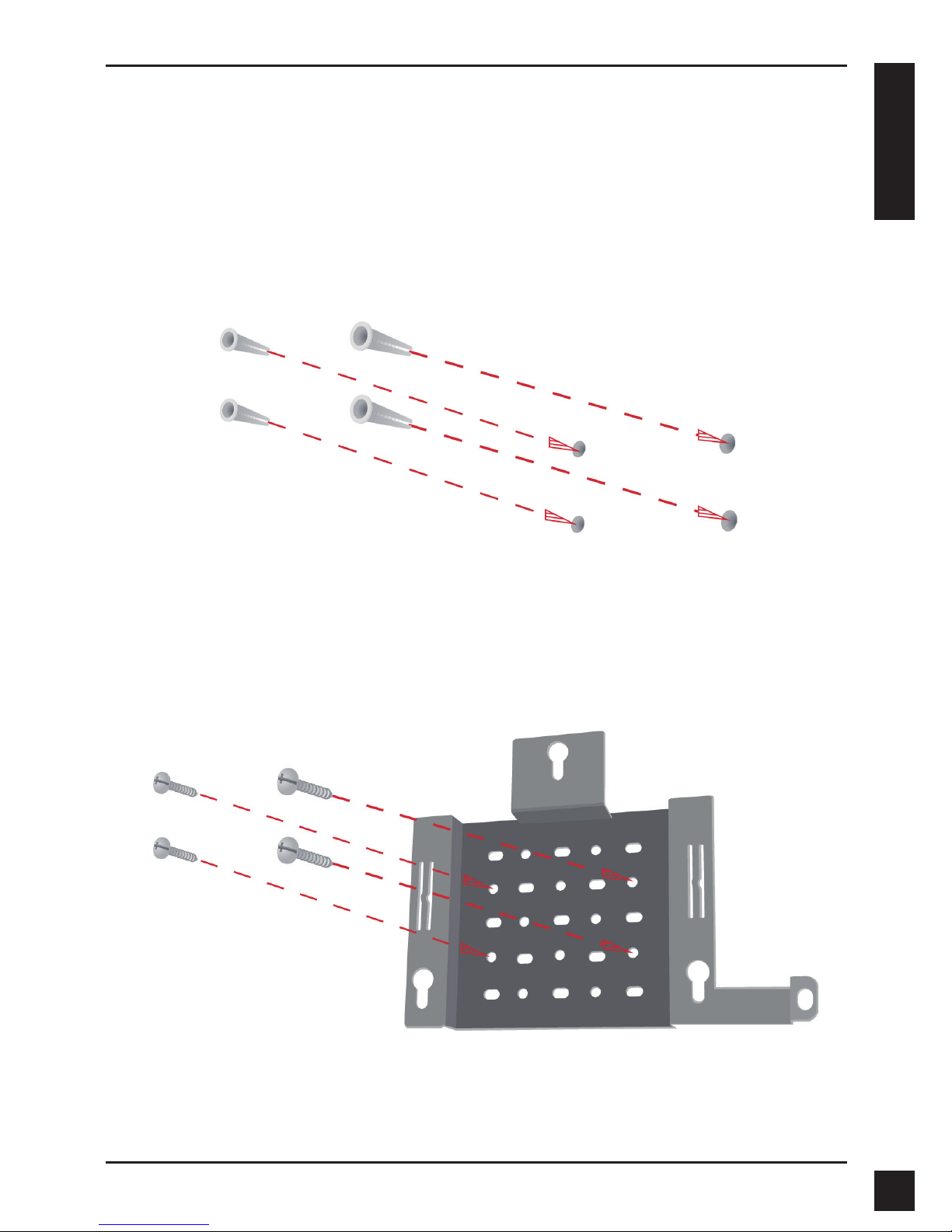

Step 1: Insert the provided wall anchors in the wall where the mounting
plate will be attached.
Mounting Plate Assembly
Step 2: Use the provided screws to secure the mounting plate on the wall.

D-Link DAP-2690 Quick Install Guide
6
ENGLISH
Step 3: Attach the remaining screws securely to the back of the DAP-2690.
Step 4: Attach the DAP-2690 to the mounting plate.

D-Link DAP-2690 Quick Install Guide 7
ENGLISH

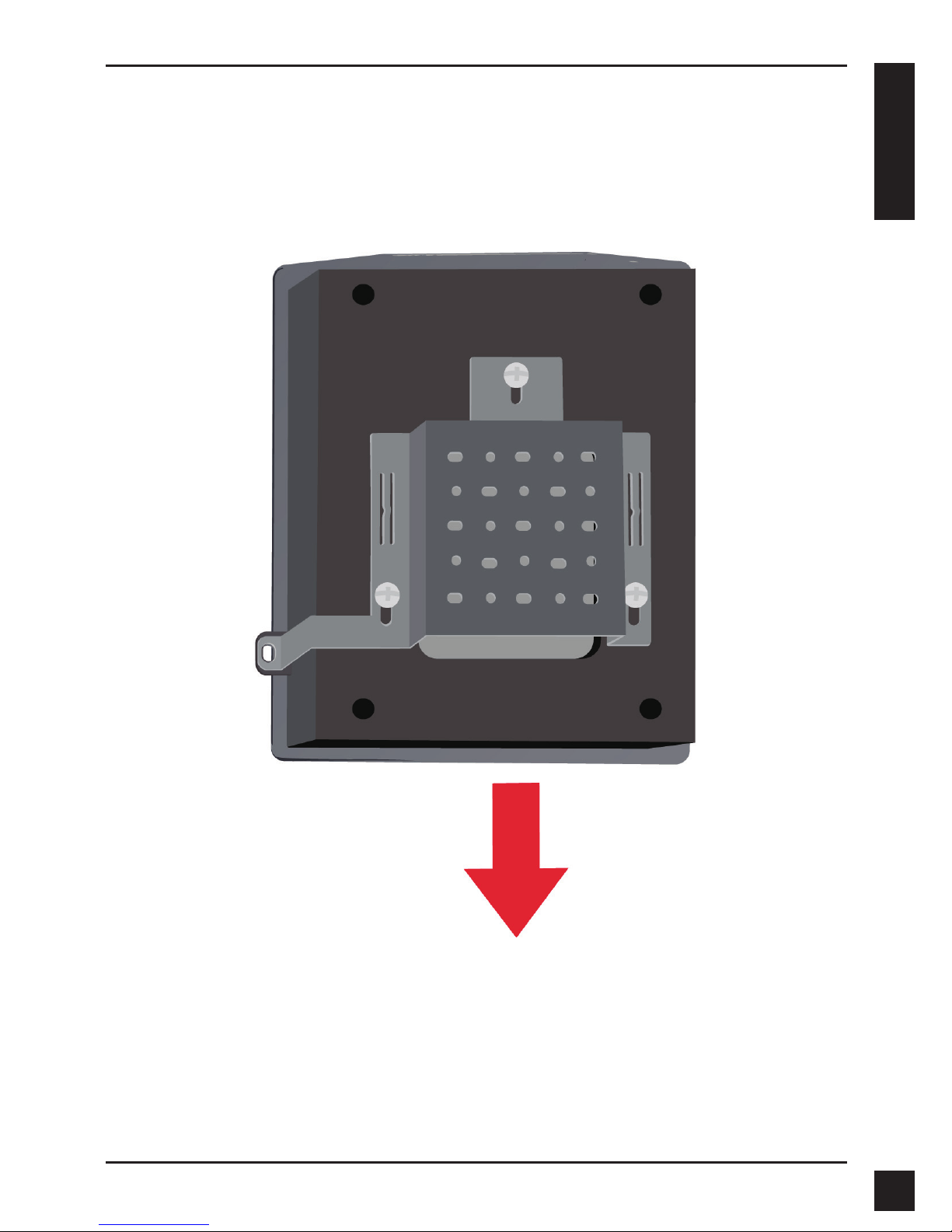

Step 5: Slide the DAP-2690 down into the grooves on the mounting plate
to secure it to the plate.

D-Link DAP-2690 Quick Install Guide
8
ENGLISH

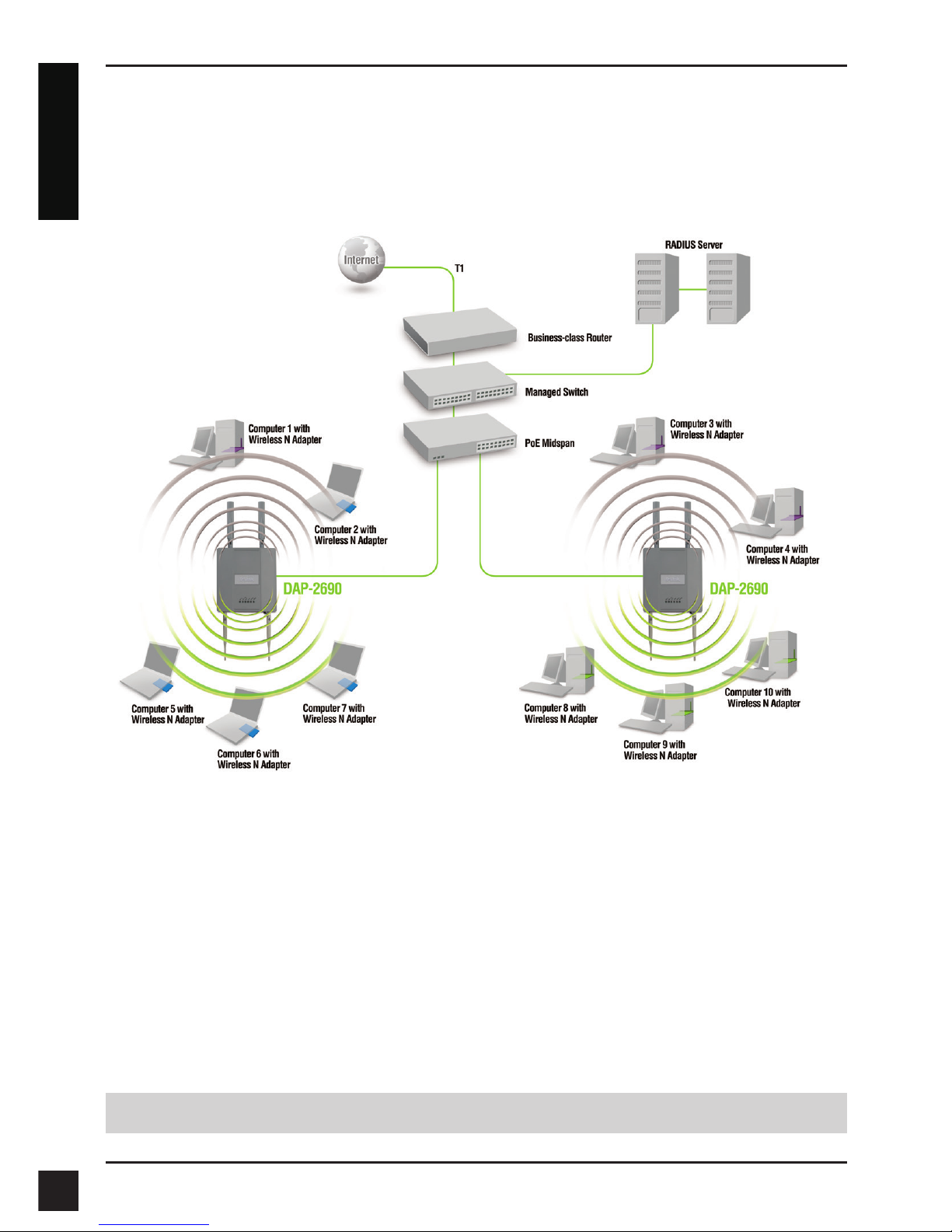

When you have completed the steps in this Installation Guide and congured
your for your network, your network should look similar to this:
Your Setup is Complete
* Maximum Wireless signal rate derived from IEEE 802.11n specications. Actual data throughput will vary.
Network conditions and environmental factors, including volume of network trafc, building materials and
construction, and network overhead lower actual data throughput rate.
To setup and manage the DAP-2690 from a computer, use one of the following
methods:
1. Connect a straight through Ethernet cable between the access point and
your computer.
2. Connect the access point to a switch or router and use a computer from a
computer that is also connected to that switch or router.
TECHNICAL SUPPORT dlink.com/support

D-Link DAP-2690 Quick Install Guide 9
Mindestsystemanforderungen:
• CD-ROM-Laufwerk
• Computer mit Windows®, Macintosh®oder Linux-basierten
Betriebssystemen
• Installierter Ethernet-Adapter
• Internet Explorer Version 7.0, Chrome 20.0. Safari 4.0 oder
Mozilla Firefox 12.0 und höher
Systemanforderungen

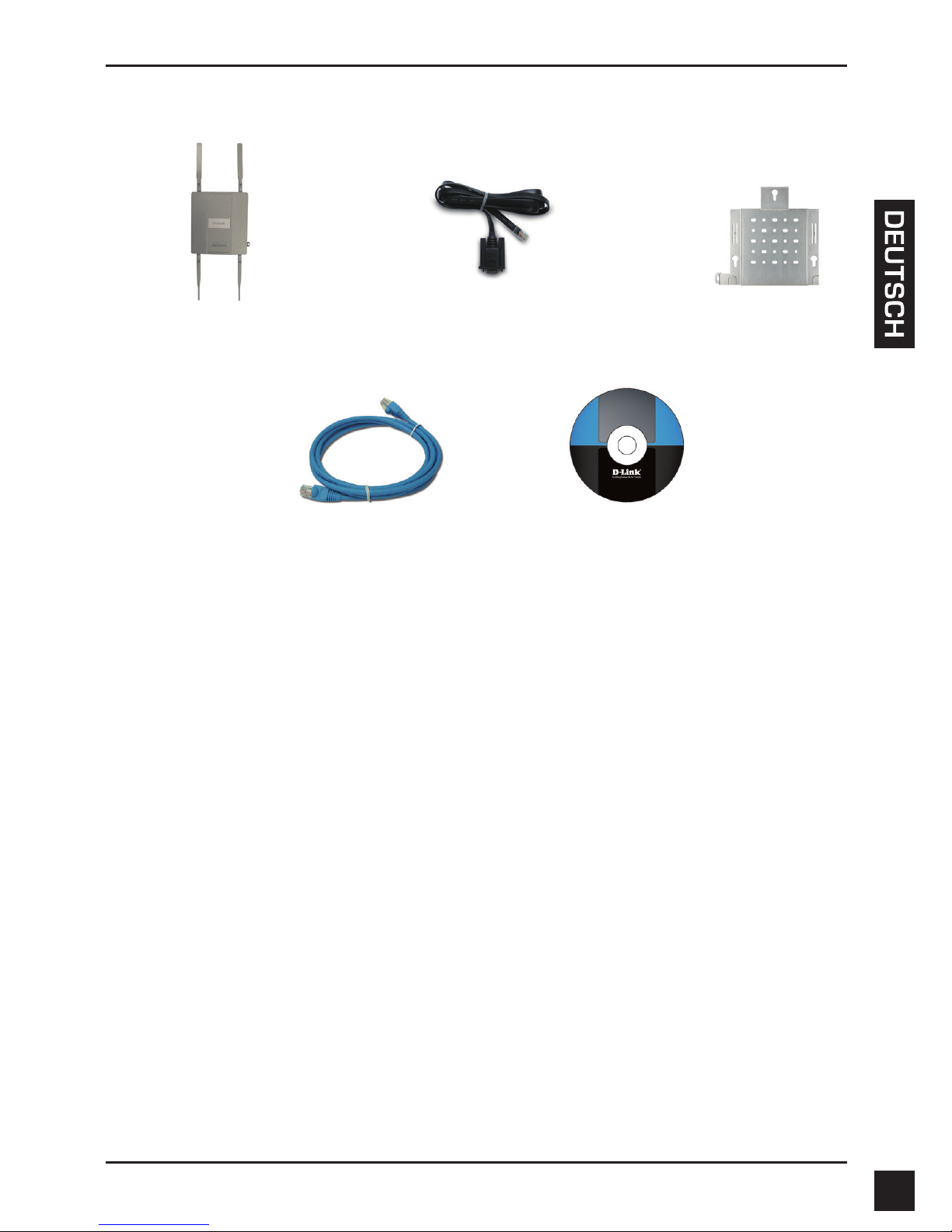

Packungsinhalt
Hinweis: In diesem Falle erlischt der Garantieanspruch für dieses Produkt. Sollte einer der oben
aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler.
HINWEIS: keine Stromversorgungseinheiten im Lieferumfang. Zur Stromversorgung der Einheiten
nutzen Sie einen D-Link PoE Switch oder den D-Link DPE-101GI PoE-Injektor
DAP-2690 802.11n
Power over Ethernet
Access Point
Ethernetkabel CD-ROM
Konsolenkabel Montageplatte

D-Link DAP-2690 Quick Install Guide
10
Hardware-Überblick

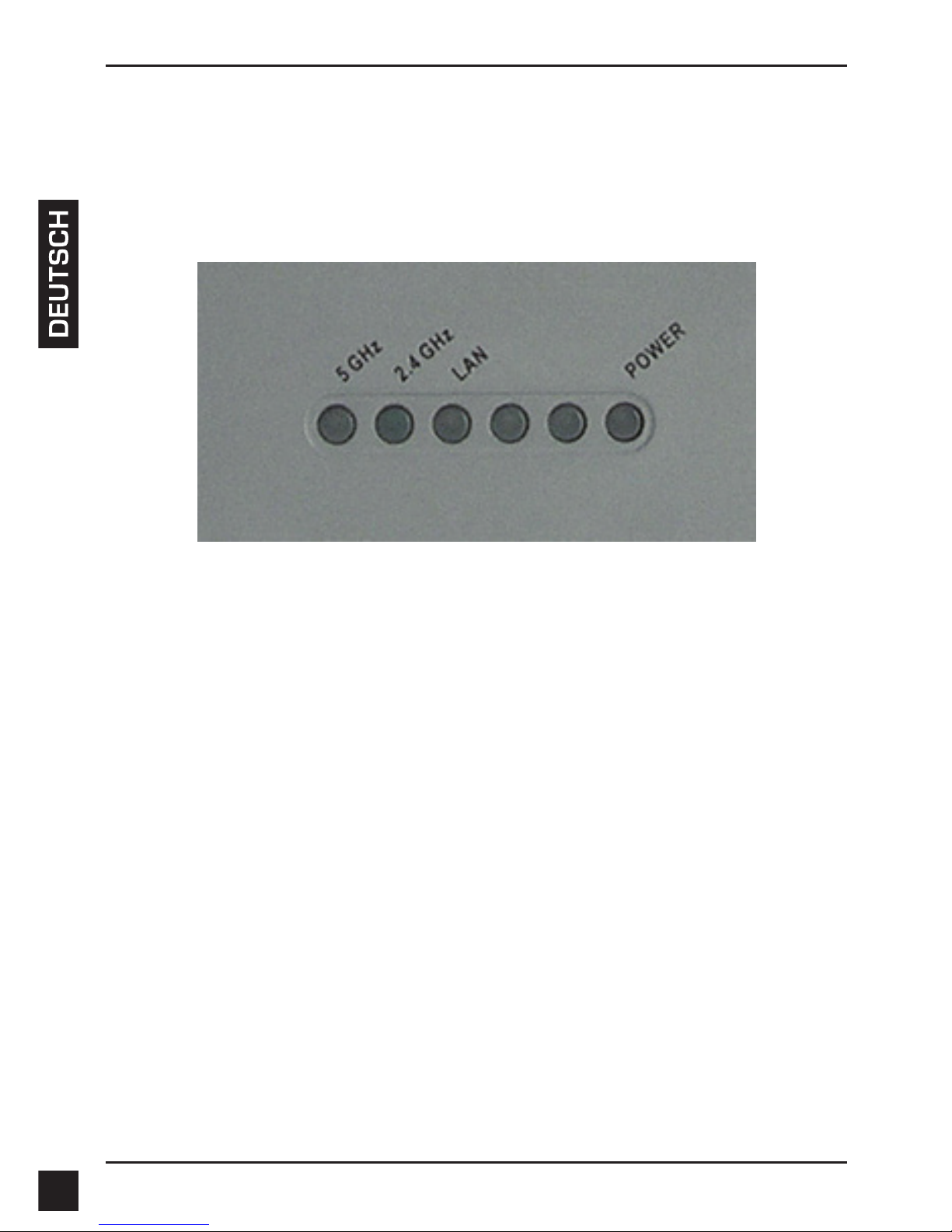

LEDs
5 GHz – Leuchtet, wenn der Access Point im 5-GHz-Bereich
betrieben wird.
Dieses Licht blinkt bei drahtlosem Datenverkehr.
2.4 GHz – Leuchtet, wenn der Access Point im 2,4-GHz-
Bereich betrieben wird.
Dieses Licht blinkt bei drahtlosem Datenverkehr.
LAN – Leuchtet durchgehend, wenn der Ethernet-Port an
einen ordnungsgemäß funktionierenden Port, wie etwa einen
Router oder Switch, angeschlossen ist. Das Licht blinkt bei
Datenverkehr über den LAN-Port.
POWER – Das Licht blinkt während des Hochfahrens.
Sobald es durchgehend leuchtet, ist der Access Point
betriebsbereit.

D-Link DAP-2690 Quick Install Guide 11

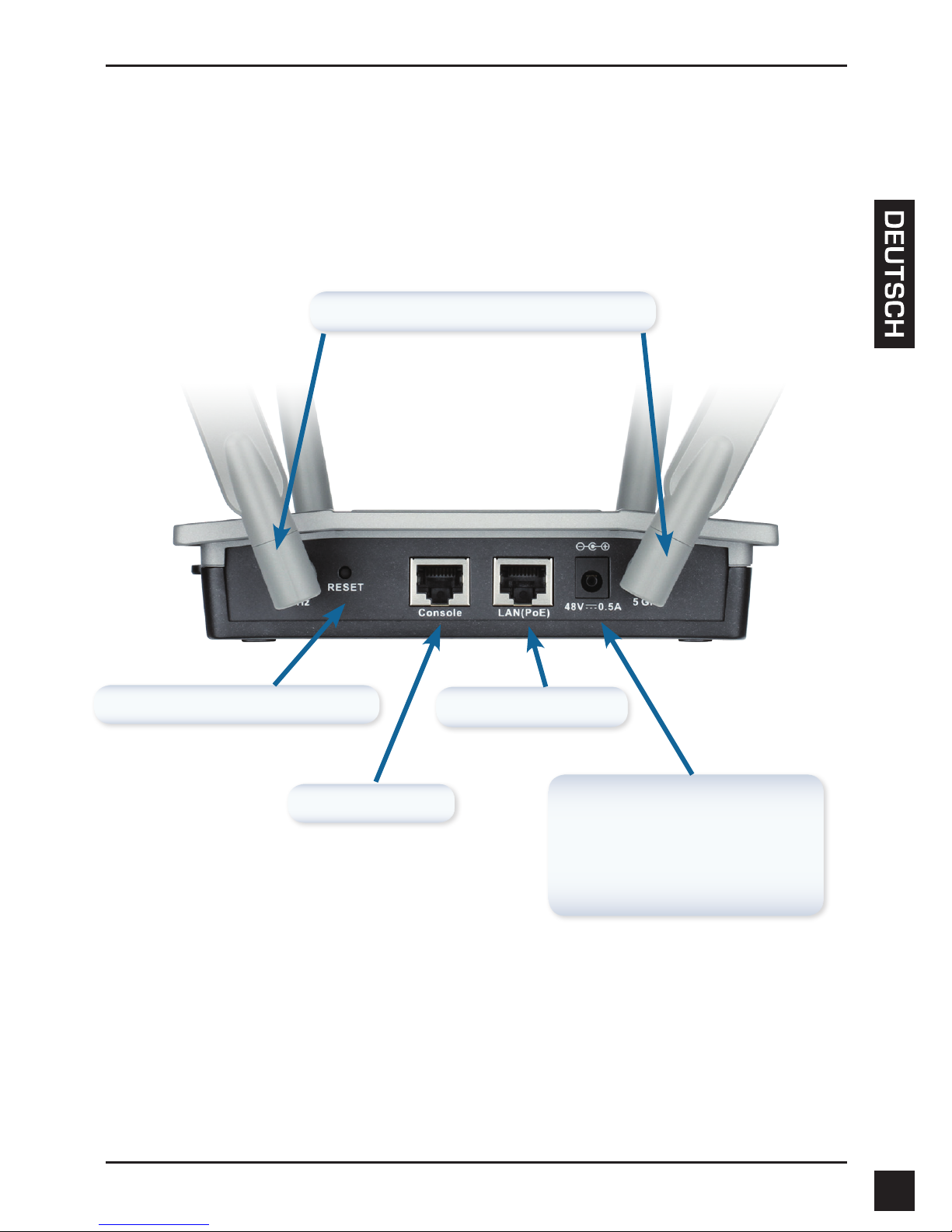

Installation der Hardware
LAN-Port (PoE)
Rücksetztaste (Reset)
Stromeingangsbuchse
(*Hinweis: wird nicht
mehr verwendet und
durch PoE ersetzt)
Konsolenport
5 GHz Antennenanschlüsse*
* 2,4 GHz Antennenanschlüsse benden sich auf der Unterseite des Access Point.
* PoE-Kit (Injektor und Adapter) ist nicht im Lieferumfang enthalten und kann unter der
Modellbezeichnung DPE-101GI gesondert erworben werden.

D-Link DAP-2690 Quick Install Guide
12

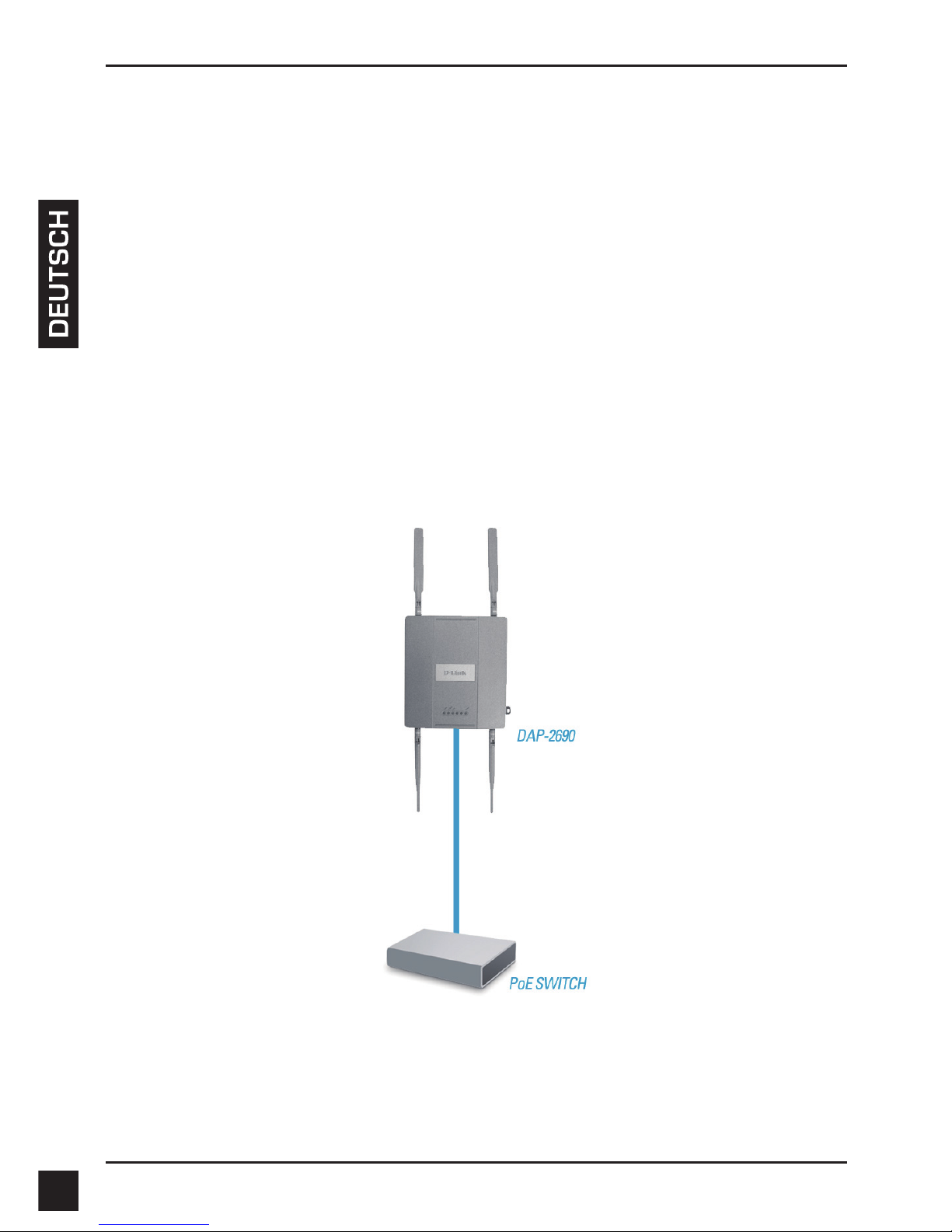

Zur Stromversorgung des Access Point können Sie die folgenden
Schritte ausführen:
1. Schließen Sie ein Ende Ihres Ethernetkabels an den LAN (PoE)-
Port am DAP-2690 an.
2. Schließen Sie das andere Ende an einen Port am PoE-Switch.
3. Sie müssen einen DPE-101GI PoE-Injektor gesondert erwerben,
soll der Access Point ohne einen PoE Switch angeschlossen
werden.

D-Link DAP-2690 Quick Install Guide 13
Schritt 1: Bringen Sie die mitgelieferten Wandanker an der Wand an, wo
die Montageplatte befestigt werden soll.
Befestigung der Montageplatte
Schritt 2: Befestigen Sie die Montageplatte mit den mitgelieferten Schrau-
ben an der Wand.

D-Link DAP-2690 Quick Install Guide
14

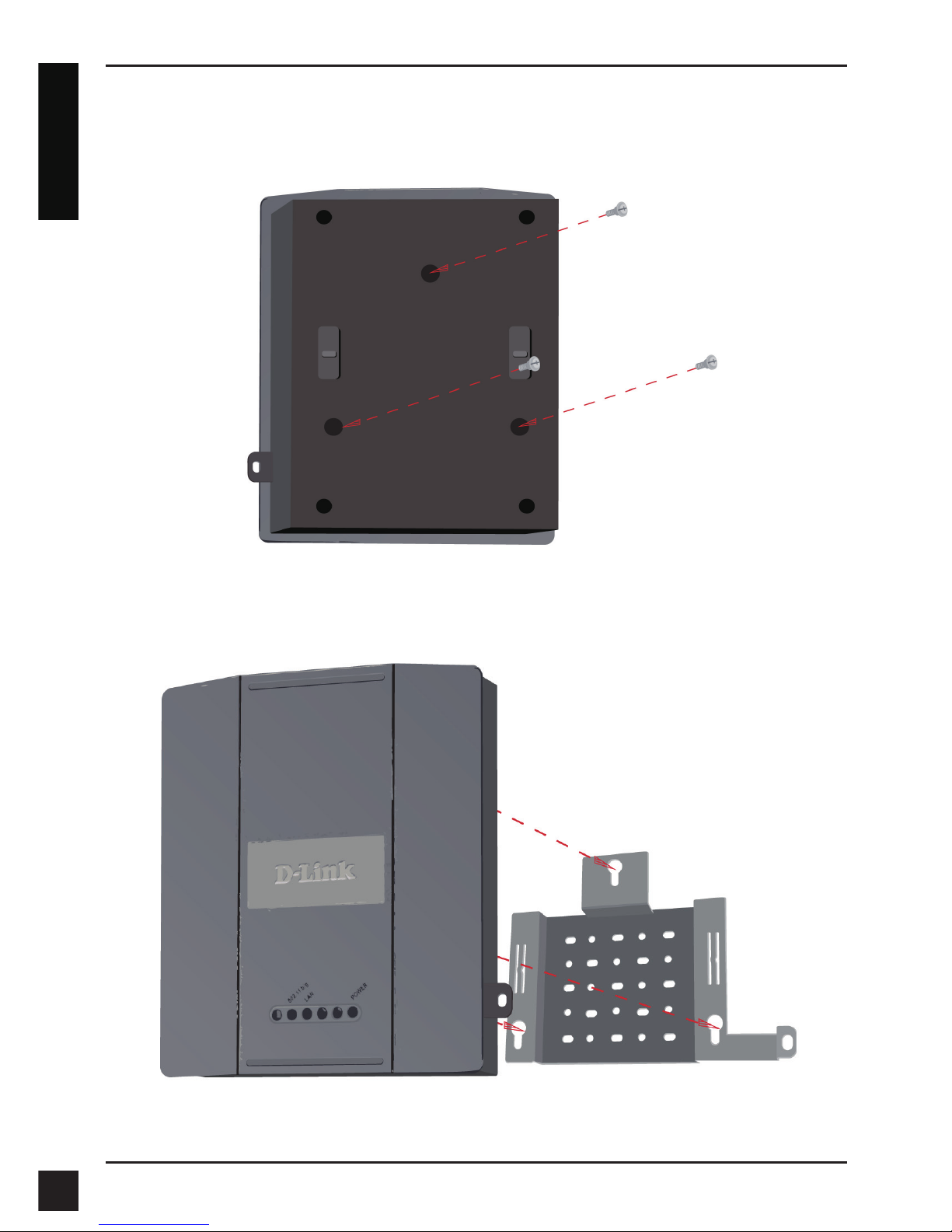

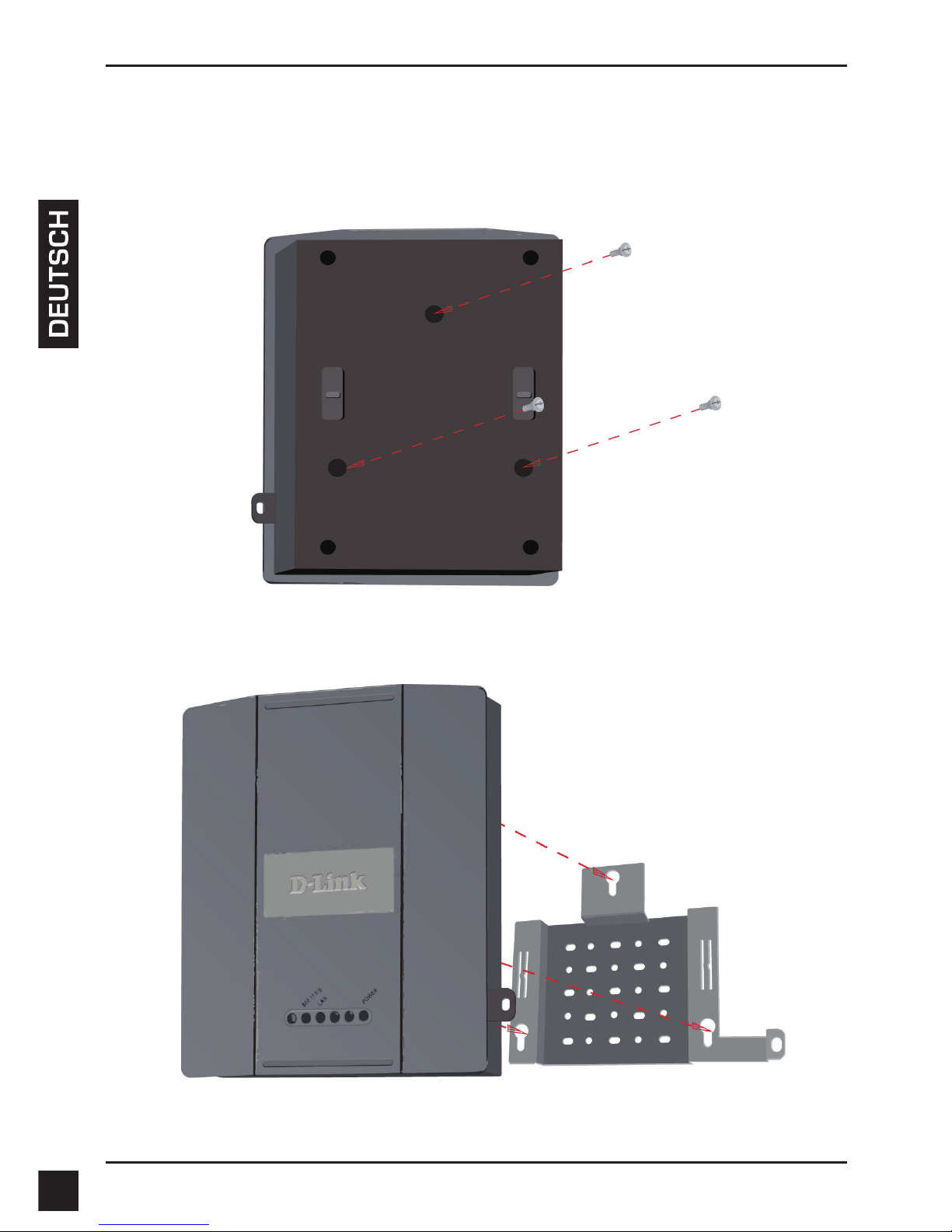

Schritt 3: Drehen Sie die restlichen Schrauben fest in die Rückseite des
DAP-2690 ein.
Schritt 4: Setzen Sie den DAP-2690 auf die Montageplatte.

D-Link DAP-2690 Quick Install Guide 15

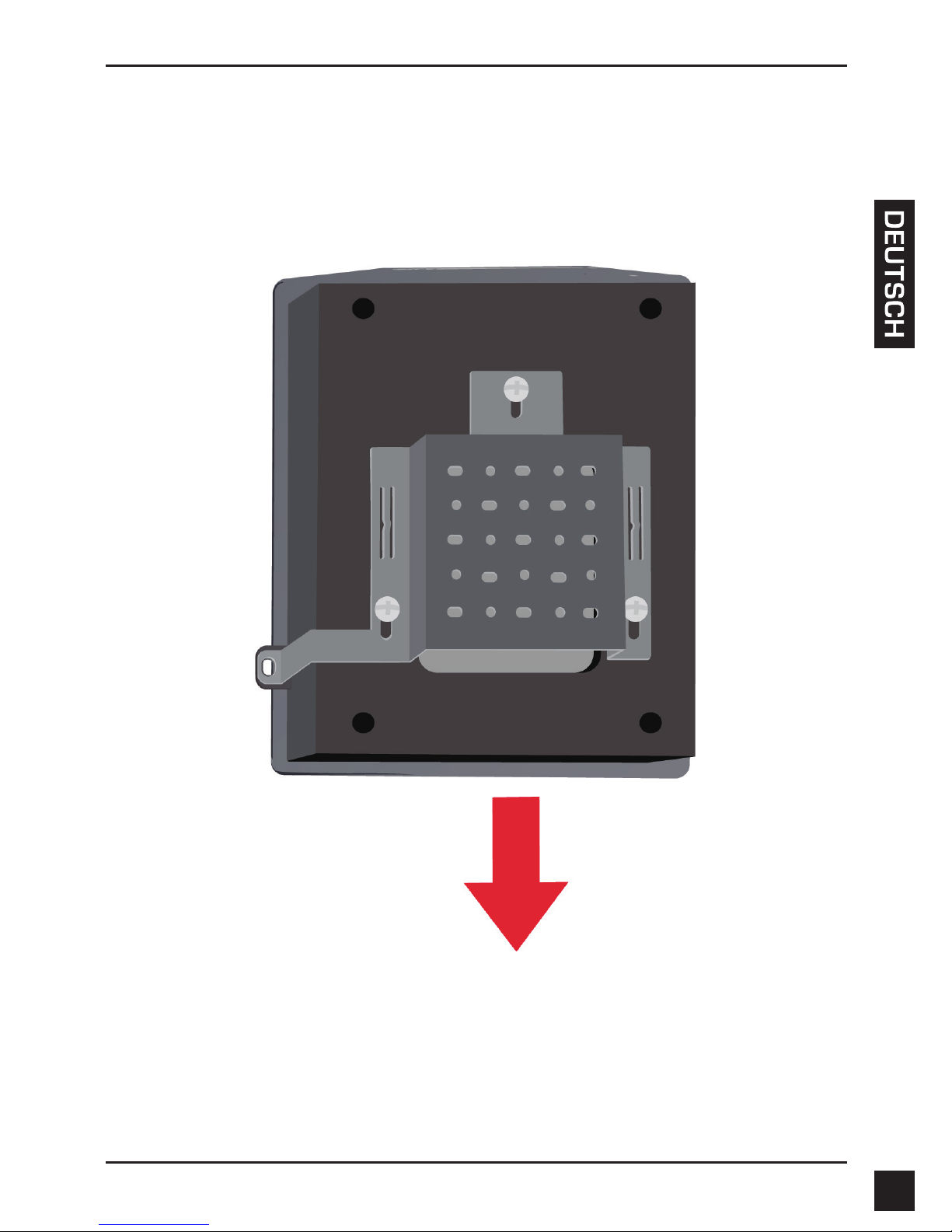

Schritt 5: Schieben Sie den DAP-2690 nach unten in die Rillen auf der
Montageplatte, um es an der Platte zu befestigen.

D-Link DAP-2690 Quick Install Guide
16

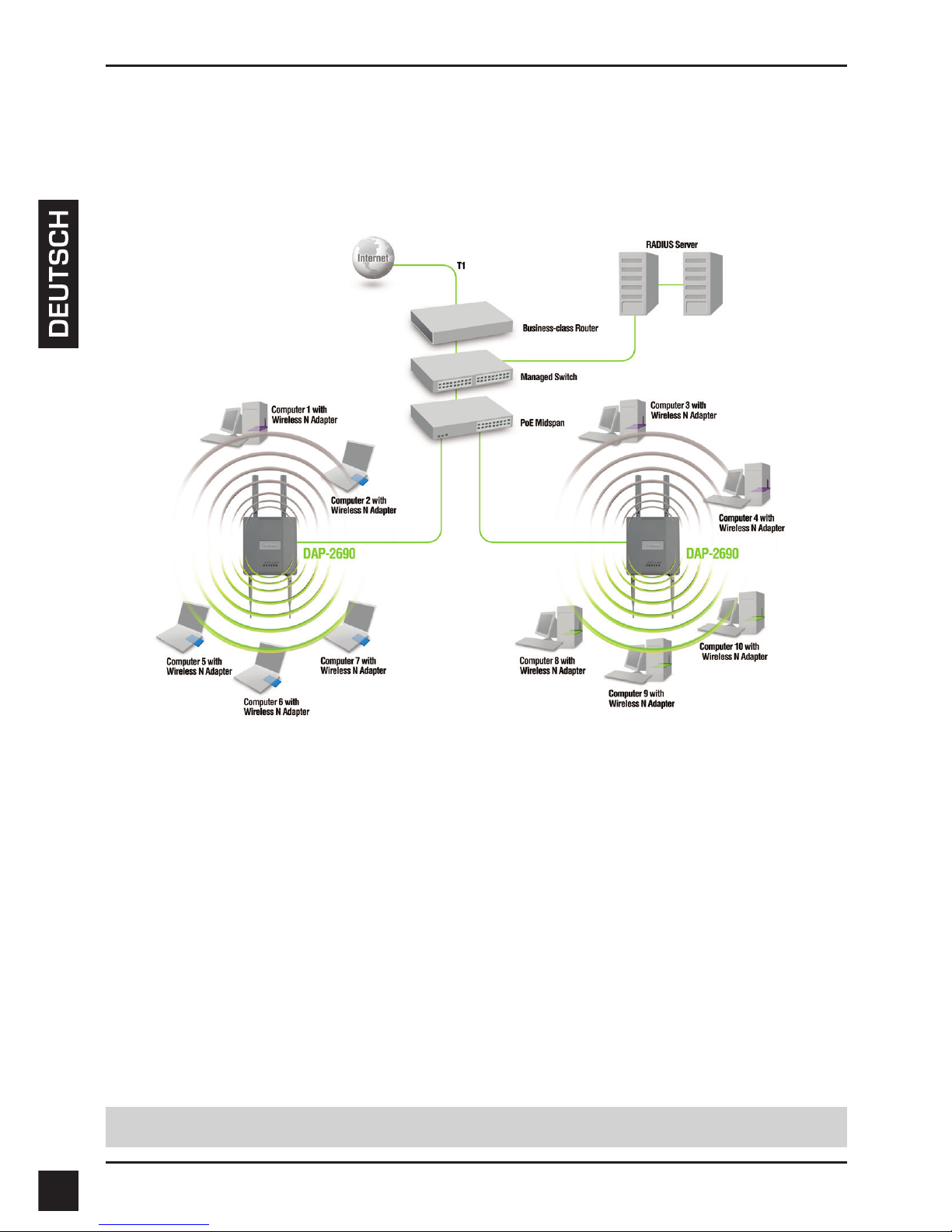

Nach Durchführung der Schritte in dieser Installationsanleitung und der
Konguration Ihres Netzwerkes sollte Ihr Netzwerk in etwa wie folgt aussehen:
Ihr Setup ist abgeschlossen
* Max. drahtlose Signalrate leitet sich aus den Spezikationen des Standards IEEE 802.11n ab. Der
tatsächliche Datendurchsatz schwankt. Netzwerkbedingungen und Umgebungsfaktoren, einschließlich
Datenverkehr im Netz, Baumaterialien und Gebäudekonstruktionen sowie Netzwerk-Overhead senken
die tatsächliche Datendurchsatzrate.
Zum Kongurieren und Verwalten des DAP-2690 von einem Computer aus haben Sie
zwei Möglichkeiten:
1. Verwenden Sie ein gerades Ethernetkabel (auch Straight-Through-Kabel
genannt) zwischen dem Access Point und Ihrem Computer.
2. Schließen Sie den Access Point an einen Switch oder Router an und verwenden
Sie einen Computer, der ebenfalls an diesen Switch bzw. Router angeschlossen
ist.
TECHNISCHE UNTERSTÜTZUNG dlink.com/support

D-Link DAP-2690 Quick Install Guide 17
Conguration minimale requise :
• Lecteur de CD-ROM
• Ordinateur avec système d’exploitation Windows®, Macintosh®ou
Linux
• Adaptateur Ethernet installé
• Internet Explorer version 7.0, Chrome 20.0. Safari 4.0 ou Mozilla
Firefox®12.0 et toute version supérieure
Conguration système requise

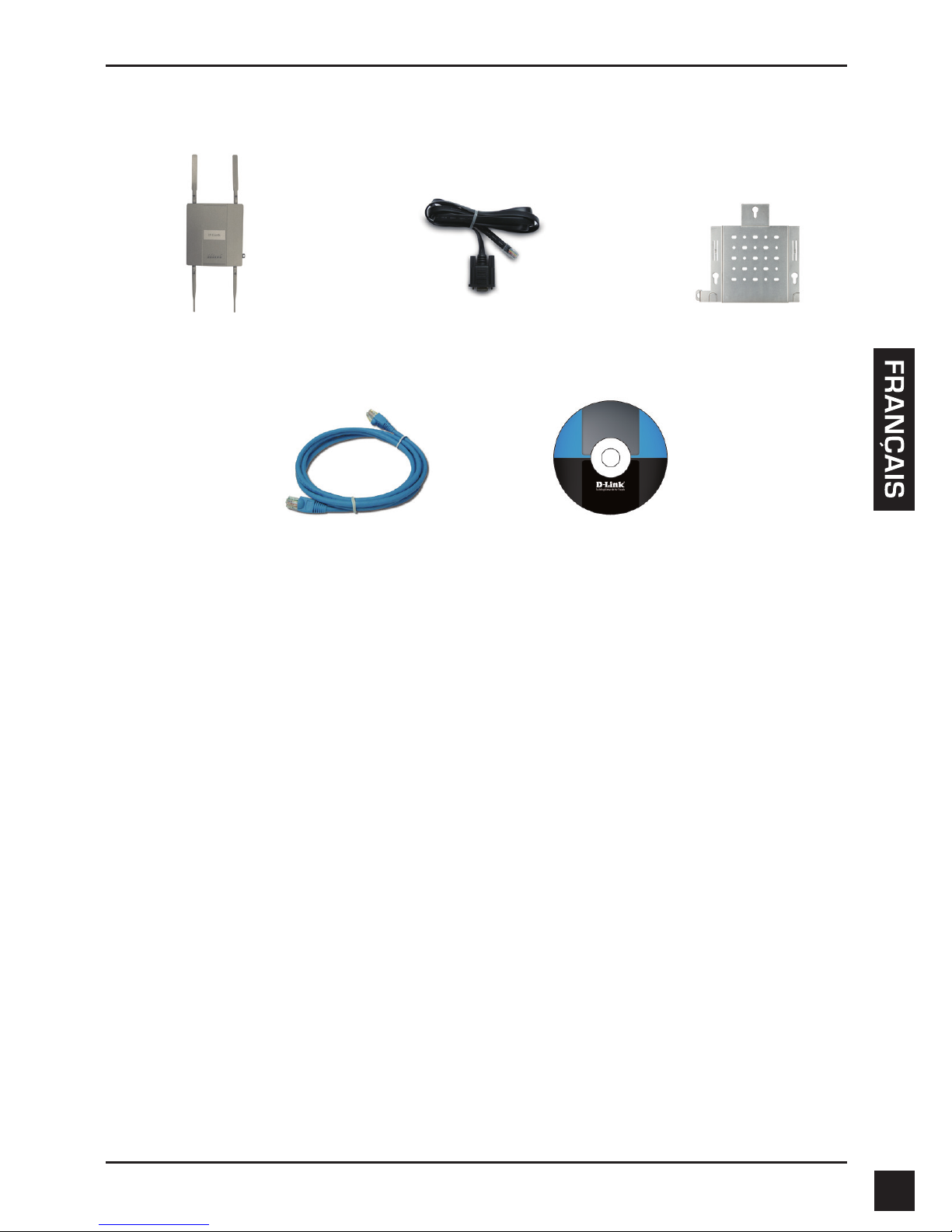

Contenu de la boîte
Remarque : Contactez immédiatement votre revendeur s’il manque l’un des éléments ci-dessus.
REMARQUE : aucune unité d’alimentation fournie. Pour alimenter les appareils, utilisez un commutateur
PoE de D-Link ou l’injecteur PoE DPE-101GI de D-Link.
Point d’accès PoE
802.11n DAP-2690
Câble Ethernet CD-ROM
Câble de la console Plaque de montage

D-Link DAP-2690 Quick Install Guide
18
Description du matériel

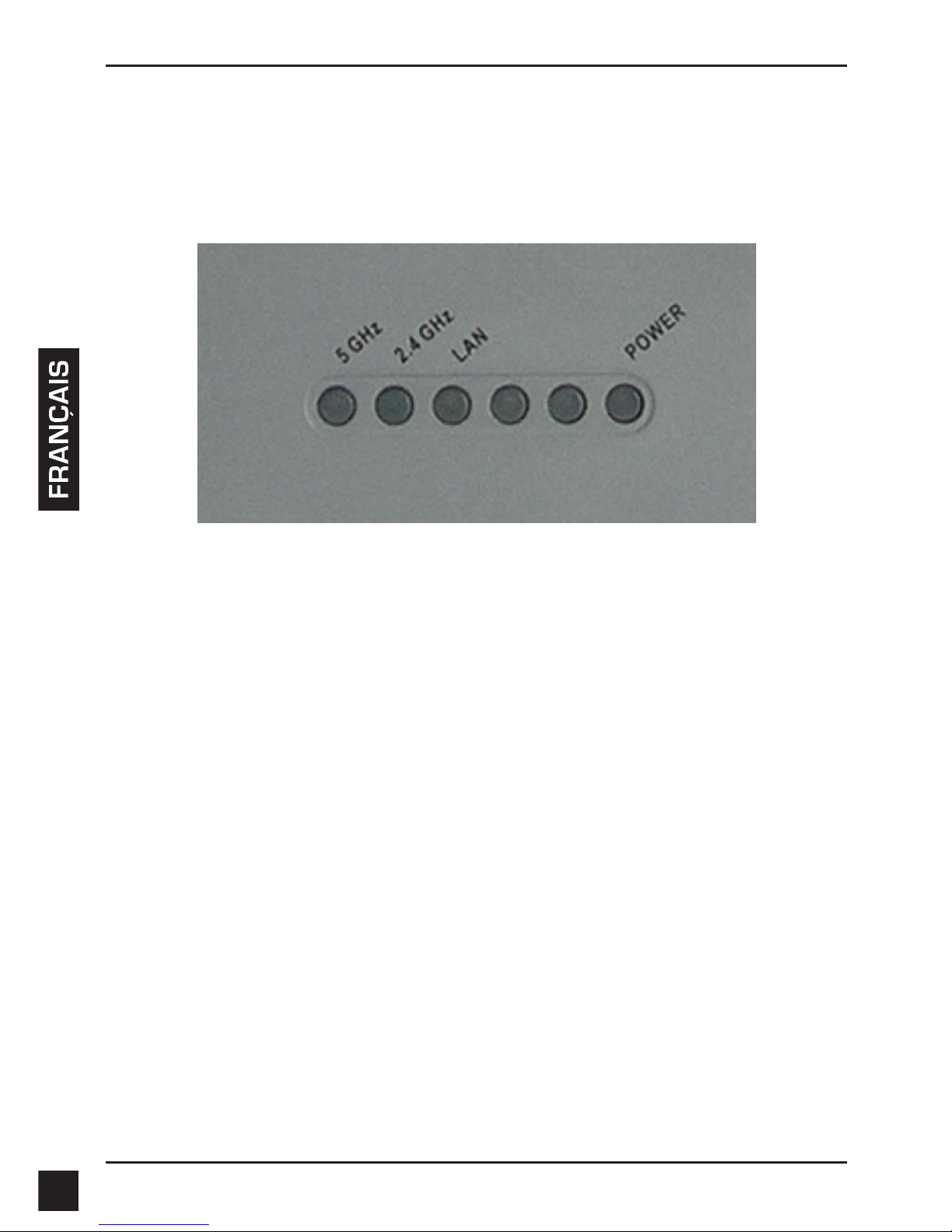

Voyants lumineux
5 GHz : ce voyant s’allume si le point d’accès fonctionne à
5GHz.
Il clignote en cas de trac sans l.
2.4 GHz : ce voyant s’allume si le point d’accès fonctionne à
2,4 GHz. Il clignote en cas de trac sans l.
LAN : ce voyant s’allume si le port Ethernet est connecté à
un port actif, tel qu’un routeur ou un commutateur. Il clignote
en cas de trac sur le port LAN.
POWER : ce voyant clignote pendant le démarrage. Il reste
allumé quand le point d’accès est prêt.
