D-Link DAP-2660 User manual

Documentation also available on
CD and via the D-Link Website
This document will guide you through the basic installation
process for your new D-Link Wireless AC Access Point.
DAP-2660
Quick Installation Guide
Wireless AC1200 Concurrent Dual Band PoE Access Point
Quick Installation Guide
Installationsanleitung
Guide d’installation
Guía de instalación
Guida di Installazione

D-Link DAP-2660 Quick Install Guide 1
ENGLISH
DAP-2660 Quick Install Guide
This installation guide provides basic instructions for installing the DAP-2660 Wireless Access
Point on your network. For additional information about how to use the Access Point, please
see the User’s Manual which is available on the CD included in this package or from the
D-Link support website.
System Requirements
Minimum System Requirements:
• CD-ROM Drive
• an Ethernet port, or an installed Ethernet adapter
• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 or later versions of these
browsers
1. Package Contents
DAP-2660 802.11ac Power over Ethernet (PoE) Access Point
Mounting Brackets
Ethernet Cable
CD-ROM
If any of the above items are missing, please contact your reseller.
NOTE no PSU supplied. To power the units use an D-Link PoE switch or the D-Link
DPE-101GI PoE injector.

D-Link DAP-2660 Quick Install Guide
2
ENGLISH

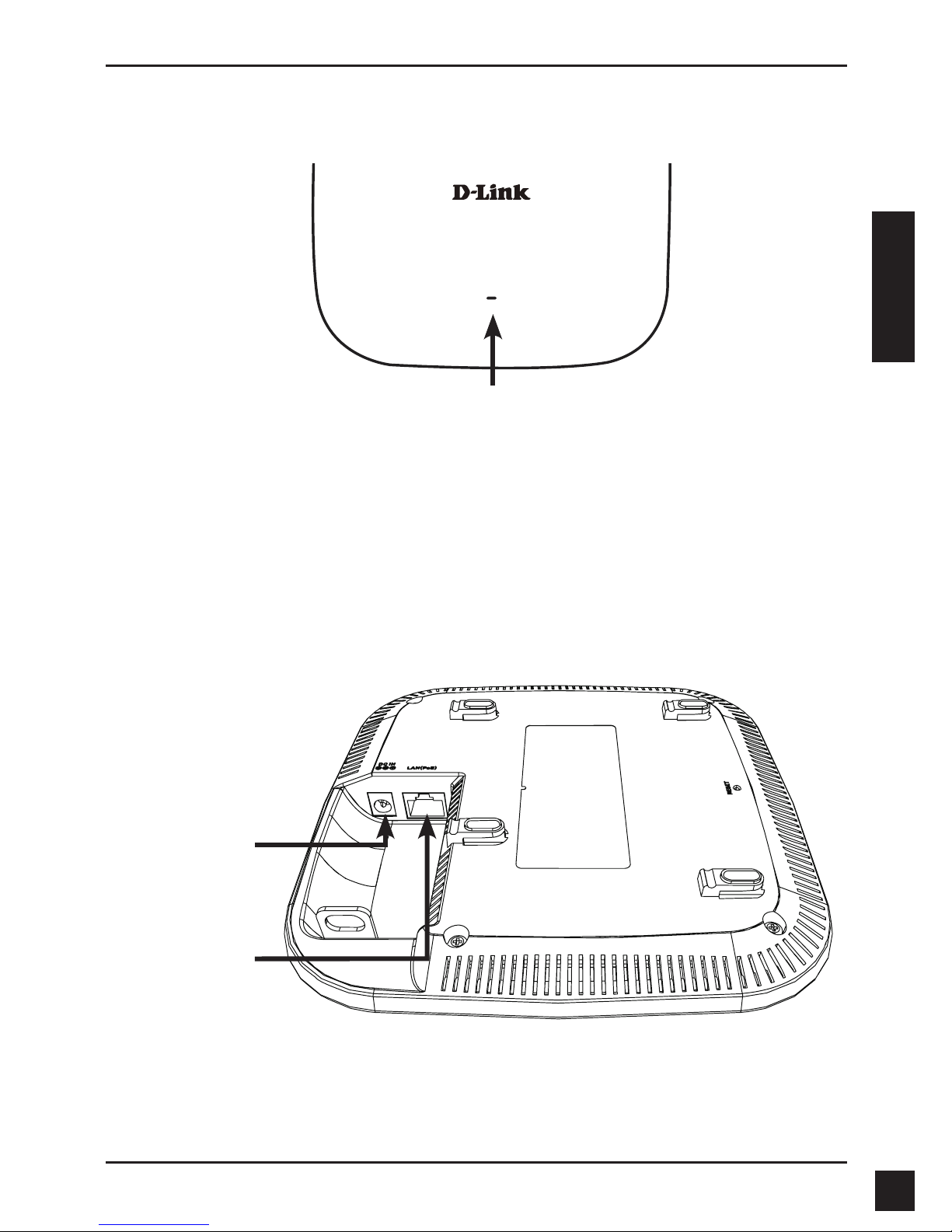

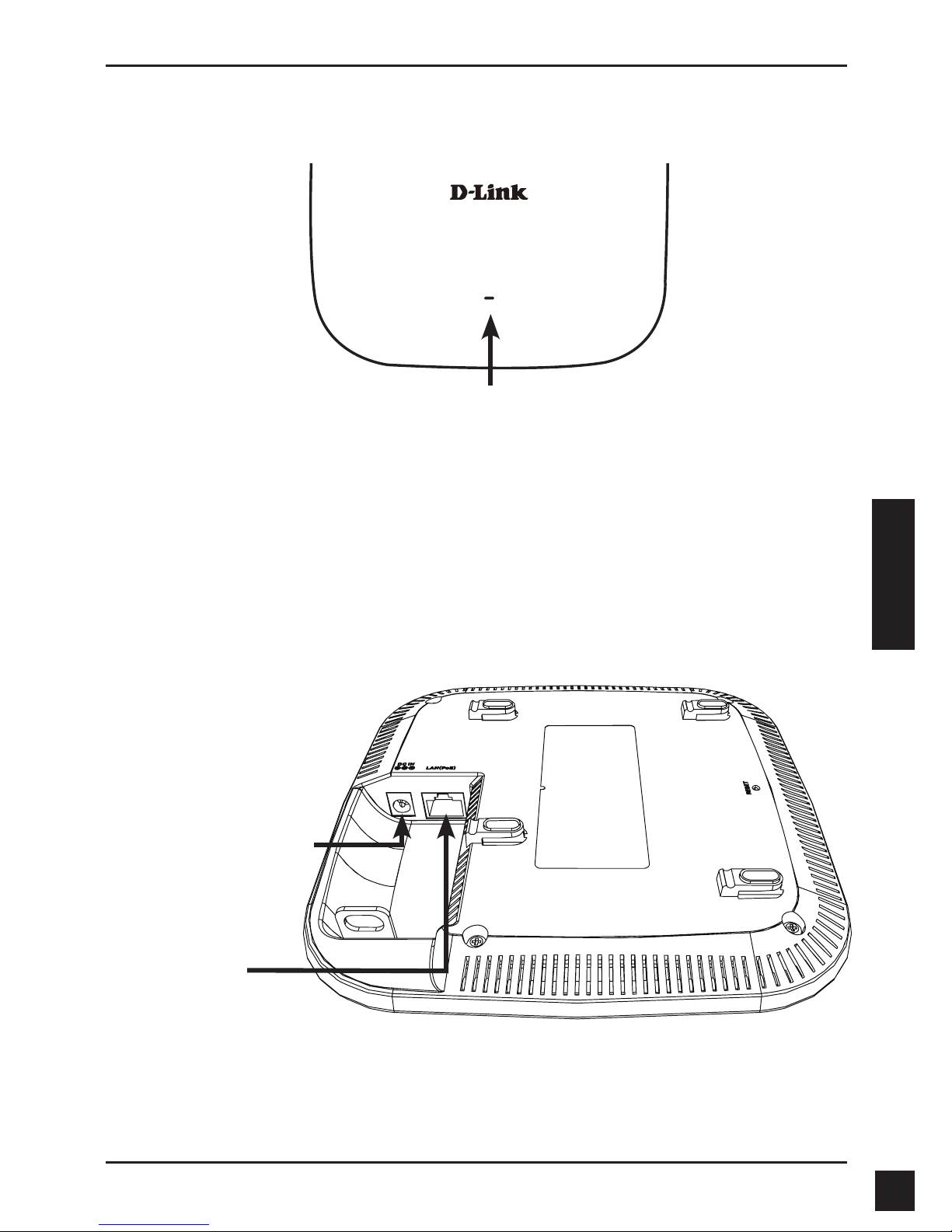

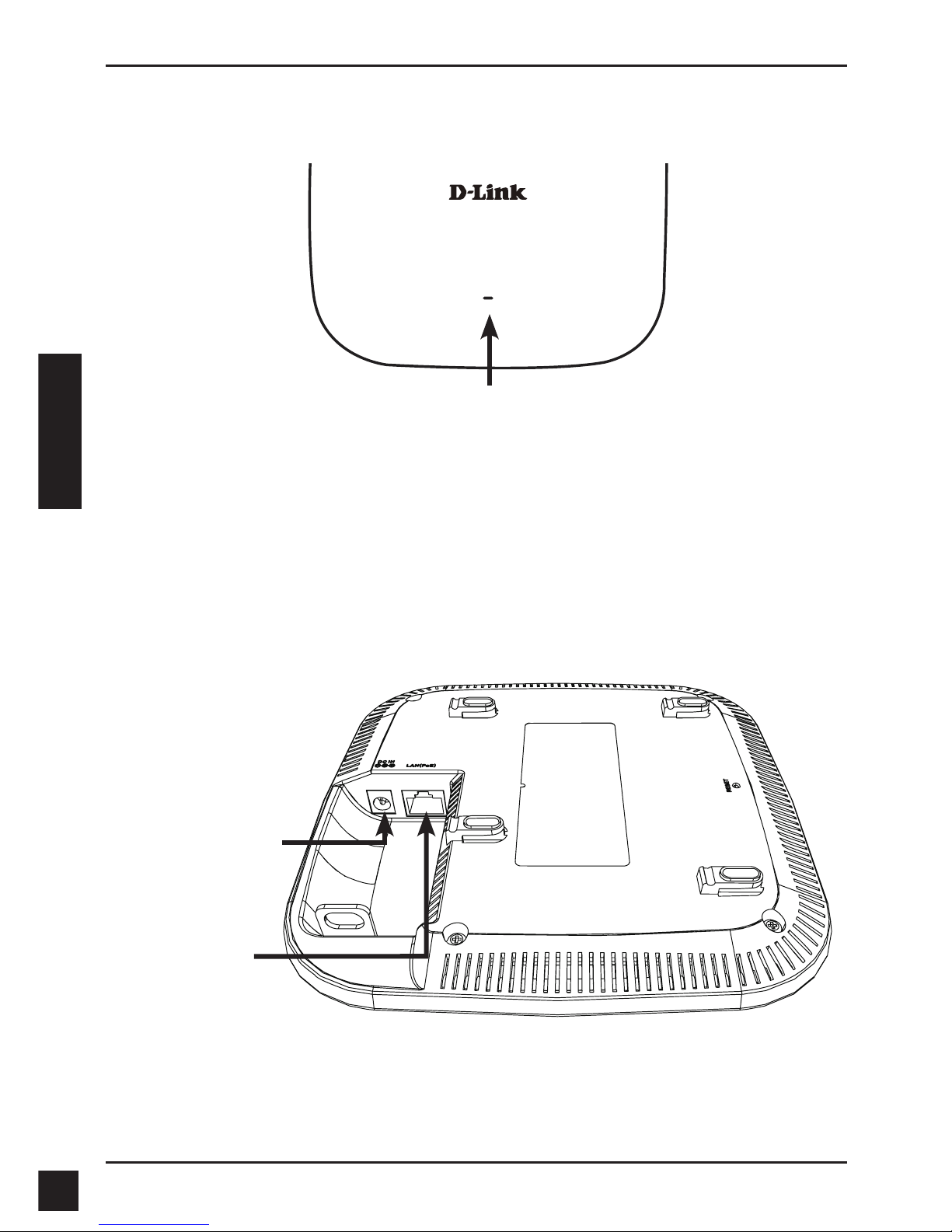

2. Hardware Overview
LED
Power/Status LED - Dual color (Red/green)
. Flash Red during booting up or malfunction
. Static Green while it’s ready/working
. Solid Red while boot up fail
. Flash Green while traffic is passing through.
Interfaces
Power Receptor
(*Note no longer used,
replaced by PoE)
LAN Port (PoE)
* PoE kit (injector and adapter) is NOT include in the package and it can be purchased
with the model name "DPE-101GI".

D-Link DAP-2660 Quick Install Guide 3
ENGLISH
2. Connect the access point and your computer to the same switch. Manage the
access point from the computer.
Enter 192.168.0.50 in the address field of your browser, which is the default IP
address of the access point.
Log in to the Administration Web pages. The default login information is:
Username: admin
Password: (Leave the password field blank)
Power on the access point
To power on the DAP-2660, you can use ONE of the following methods:
1. Plug one end of your Ethernet cable into the LAN port of the DAP-2660, and the
other end into a port on a PoE switch.
2. Purchase separately a DPE-101GI PoE injector if you need to connect the Access
Point without a PoE Switch.
Congure the access point
To set up and manage the DAP-2660, use one of the following methods:
1. Connect the access point and your computer via DPE-101GI. Manage the access
point from the computer.
Ensure your computer is congured with a static IP address in 192.168.0.0/24 subnet.
Launch a web browser, type the default IP address of the access point
(http://192.168.0.50) and then press Enter.
Log in to the Administration Web pages. The default login information is:
Username: admin
Password: (Leave the password eld blank)

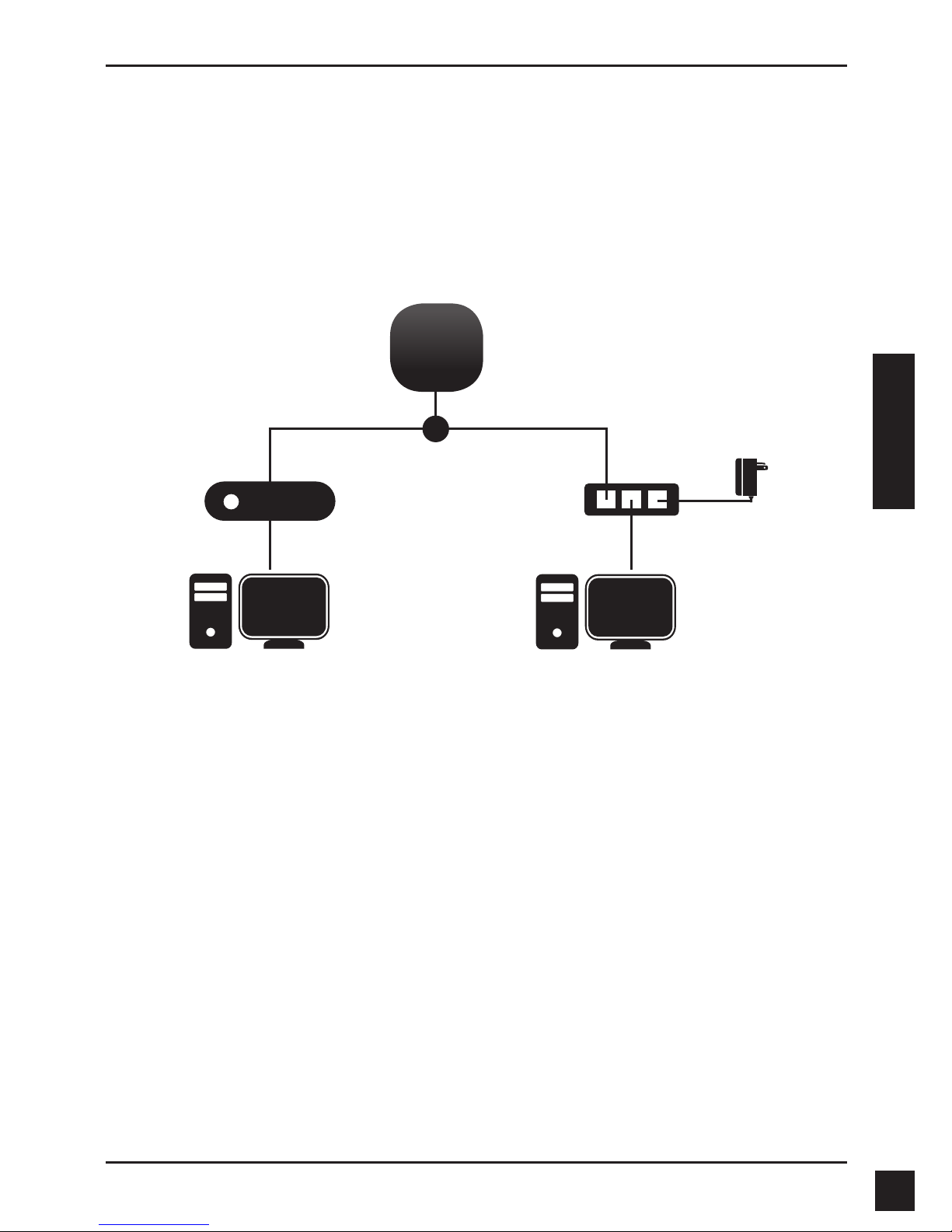

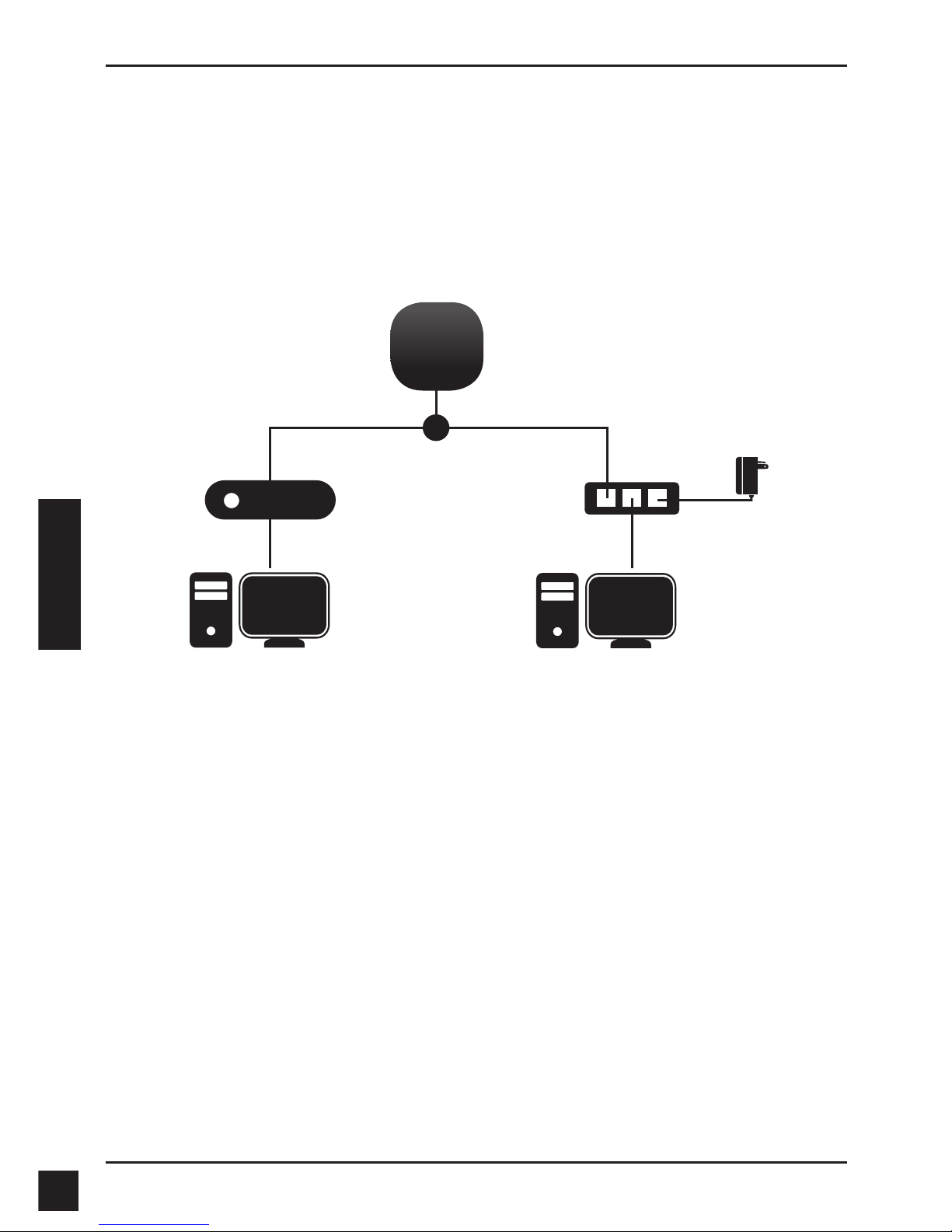

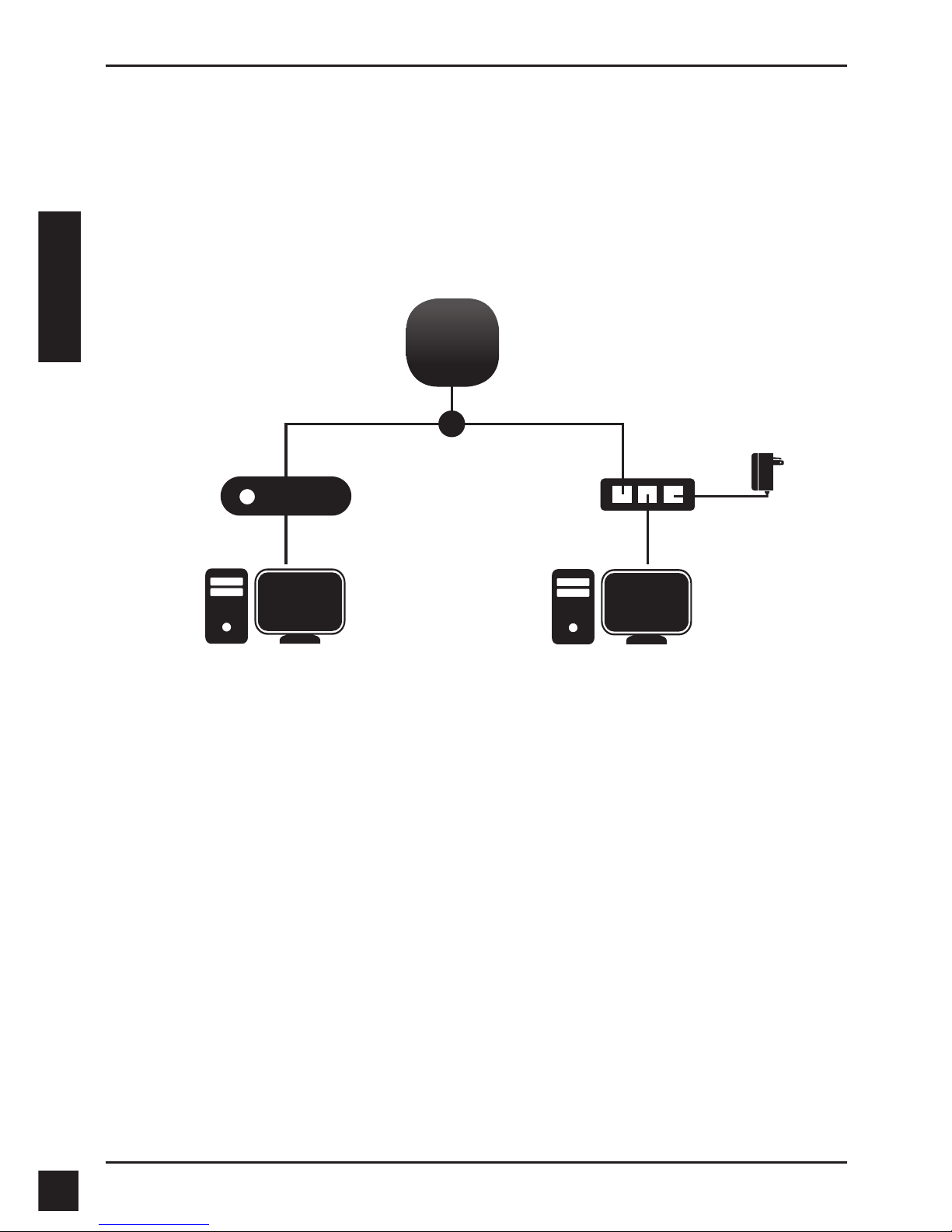

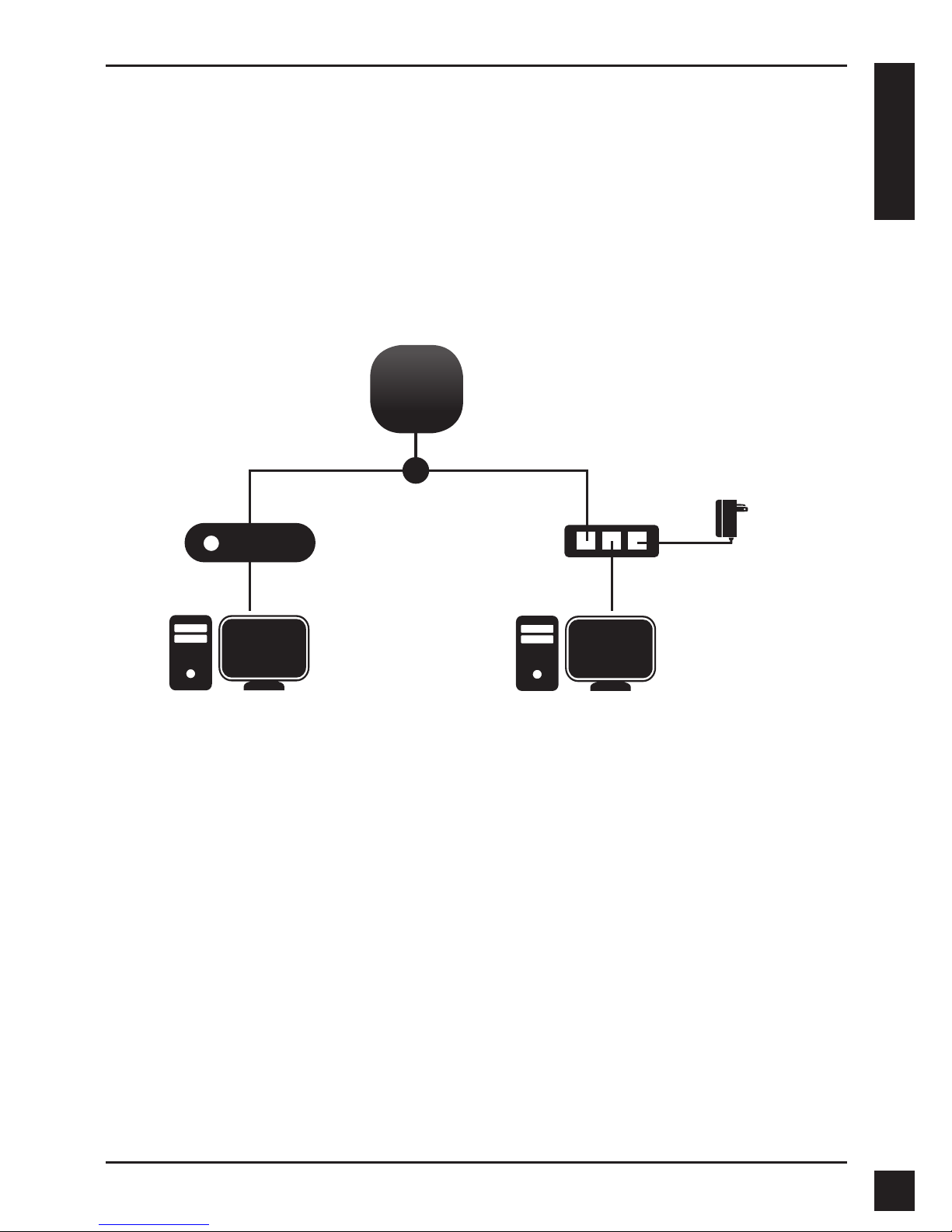

3. Installation
OR
Computer
PoE Switch
DAP-2660
Computer
PoE Injector Power
Adapter

D-Link DAP-2660 Quick Install Guide
4
ENGLISH

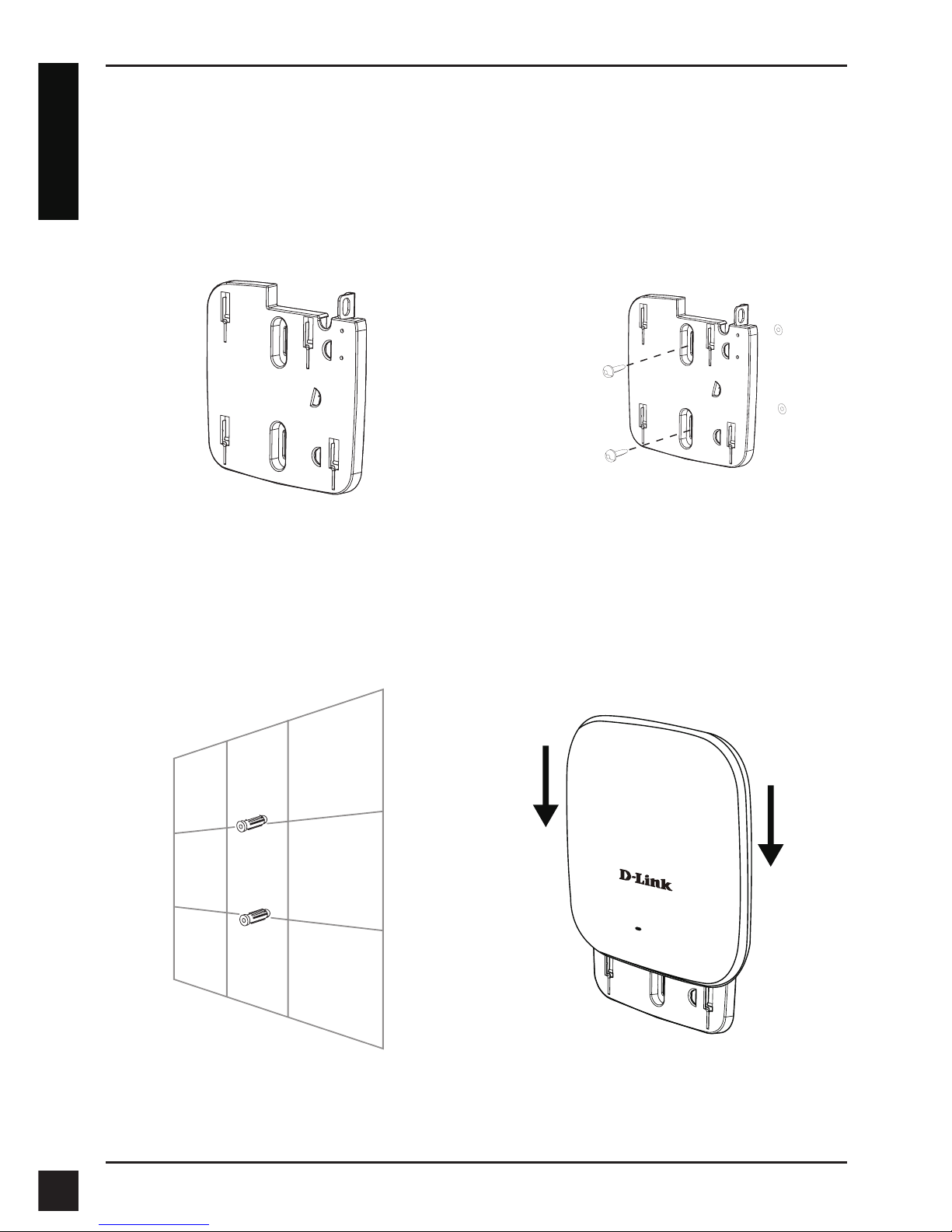

Solid wall or ceiling

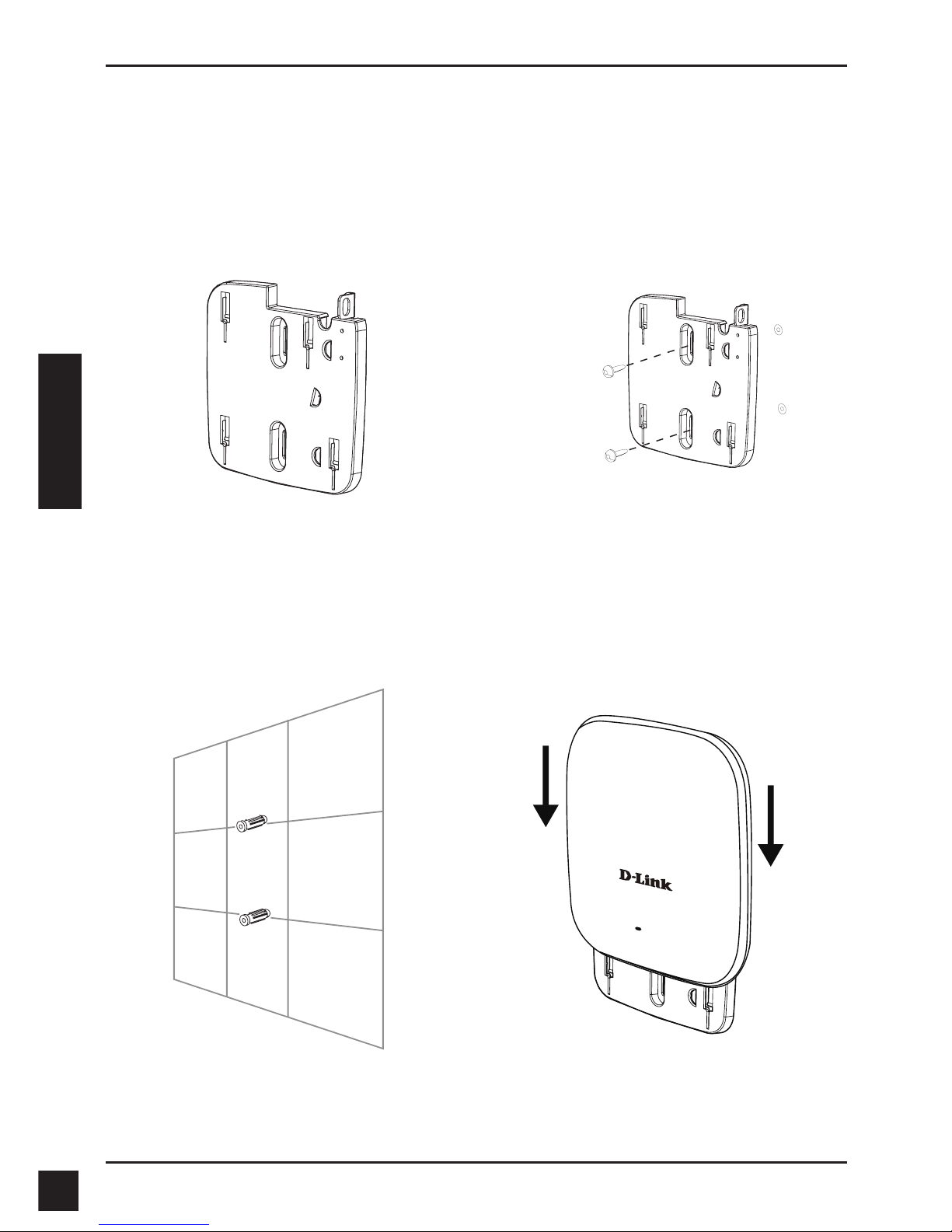

Installation
1. Place the mounting bracket on a wall or
ceiling.
5. Plug the Ethernet cable into the LAN
port on the access point.
6. To attach the access point to the
mounting bracket.
2. Mark the points where you will insert the
screws. Take out the mounting ring.
3. Drill holes in the marked points and
insert the plastic wall anchors.
4. Use the supplied screws to attach the
mounting ring to the wall.

D-Link DAP-2660 Quick Install Guide 5
ENGLISH

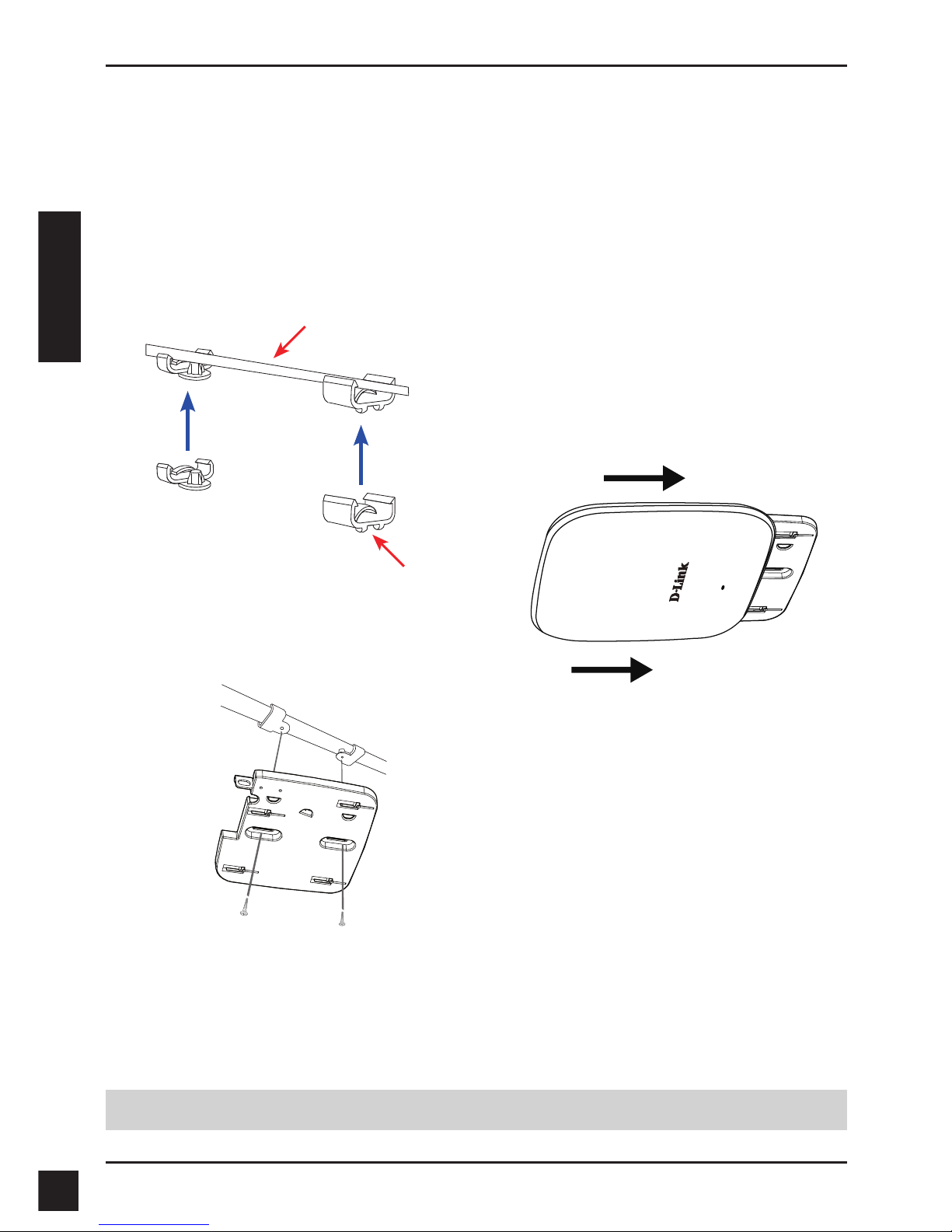

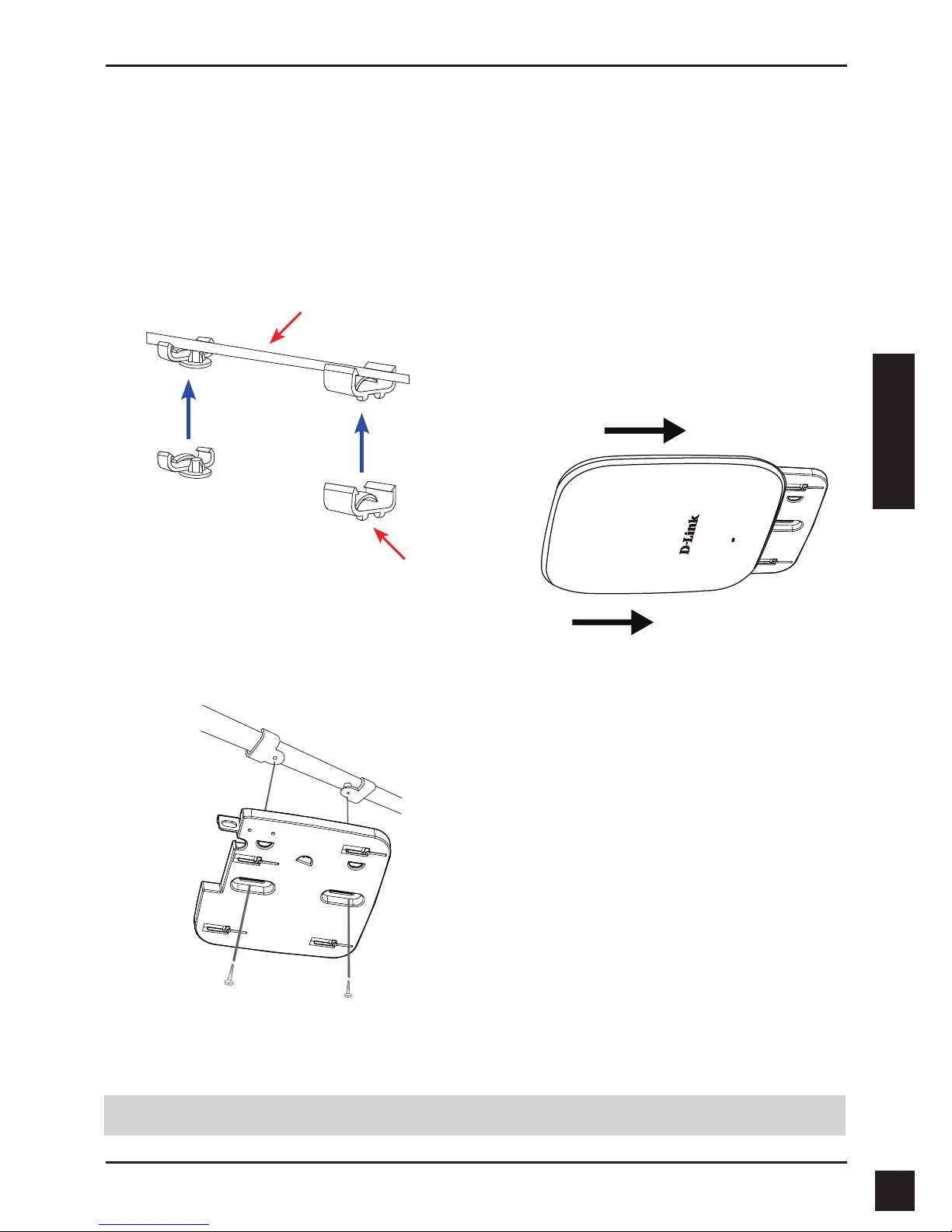

1. Clip two ceiling brackets onto the ceiling
panels. Make sure both brackets are in
line with each other.
2. Use the provided screws to attach the
mounting ring to the ceiling bracket.
3. Plug the Ethernet cable into the LAN
port on the access point.
4. Place the DAP-2660’s male bracket
in the mounting bracket’s female
bracket. Click DAP-2660 and the
mounting bracket to lock in position.
Ceiling bracket
Ceiling crossbar
Mounting with a ceiling bracket
Installation
TECHNICAL SUPPORT dlink.com/support

D-Link DAP-2660 Quick Install Guide
6
DEUTSCH
DAP-2660 Installationsanleitung
Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation des
DAP-2660 Wireless Access Point in Ihrem Netzwerk. Zusätzliche Informationen zur
Verwendung des Access Point nden Sie im Benutzerhandbuch, das Ihnen auf der CD,
die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht.
Systemanforderungen
Mindestsystemanforderungen:
• CD-ROM-Laufwerk
• ein Ethernet-Port oder ein installierter Ethernet-Adapter
• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 oder spätere Versionen
dieser Browser
1. Packungsinhalt
DAP-2660 802.11ac Power over Ethernet (PoE) Access Point
Halterungen
Ethernet-Kabel
CD-ROM
Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren
Fachhändler.
HINWEIS: keine Stromversorgungseinheiten im Lieferumfang. Zur Stromversorgung
der Einheiten nutzen Sie einen D-Link PoE Switch oder den D-Link DPE-101GI
PoE-Injektor.

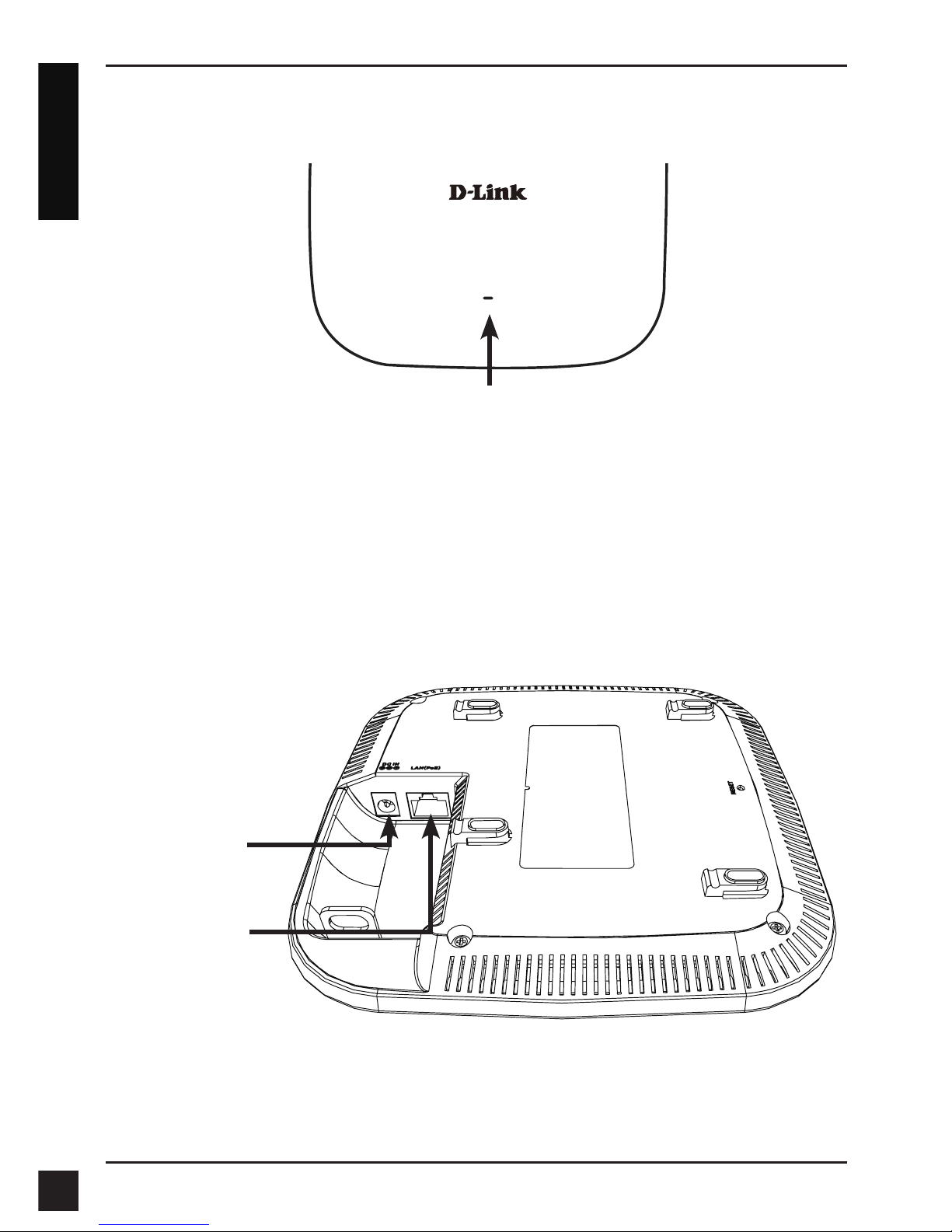

2. Hardware-Überblick
LED
Betriebsanzeige-/Status-LED - Zweifarbige LED-Anzeige (Rot/Grün)
Blinkt rot während Kaltstart oder Störung
. Durchgehend grün bei Betriebsbereitschaft/Betrieb
. Durchgehend rot bei fehlgeschlagenem Hochfahrvorgang
. Blinkt grün bei durchlaufendem Datenverkehr.
Schnittstellen
Adapterbuchse
(*Hinweis: wird nicht
mehr verwendet,
durch PoE ersetzt)
LAN-Port (PoE)
* PoE-Kit (Injektor und Adapter) ist NICHT im Lieferumfang enthalten und kann unter
der Modellbezeichnung DPE-101GI gesondert erworben werden.
D-Link DAP-2660 Quick Install Guide 7
DEUTSCH

2. Schließen Sie den Access Point und Ihren Computer an den gleichen Switch an. Führen
Sie die Verwaltungsaufgaben für den Access Point von Ihrem Computer aus durch.
Geben Sie in der Adresszeile Ihres Browsers 192.168.0.50 ein. Das ist die Standard-IP-
Adresse des Access Point.
Melden Sie sich auf den Administrations-Webseiten an. Die standardmäßigen
Anmeldeinformationen lauten:
Username (Benutzername): admin
Password (Kennwort): (Lassen Sie das Feld leer)
Access Point - Stromzufuhr
Zur Stromversorgung des DAP-2660 wählen Sie EINE der folgenden Optionen:
1. Schließen Sie das mitgelieferte Netzteil (Stromadapter) an das Gerät an ODER
2. Stecken Sie ein Ende Ihres Ethernet-Kabels in den LAN-Port des DAP-2660 und das
andere Ende in einen Port an einem PoE-Switch.
Access Point - Konguration
Um Ihren DAP-2660 einzurichten und zu verwalten, verwenden Sie eine der folgenden
Methoden:
1. Verbinden Sie den Access Point und Ihren Computer direkt über ein Straight-Through-Kabel
(1:1 Kabel) Ethernet-Kabel miteinander. Verwaltung des Access Point über Ihren Computer.
Stellen Sie sicher, dass Ihr Computer mit einer statischen IP-Adresse im Subnetz
192.168.0.0/24 konguriert ist.
Öffnen Sie einen Webbrowser, geben Sie die Standard-IP-Adresse des Access Point
(http://192.168.0.50) ein und drücken Sie dann auf die Eingabetaste.
Melden Sie sich auf den Administrations-Webseiten an. Die standardmäßigen
Anmeldeinformationen lauten:
Username (Benutzername): admin
Password (Kennwort): (Lassen Sie das Feld leer)
3. Installation
OR
Computer
PoE Switch
DAP-2660
Computer
PoE Injector Power
Adapter
D-Link DAP-2660 Quick Install Guide
8
DEUTSCH

Massive Wand oder Decke

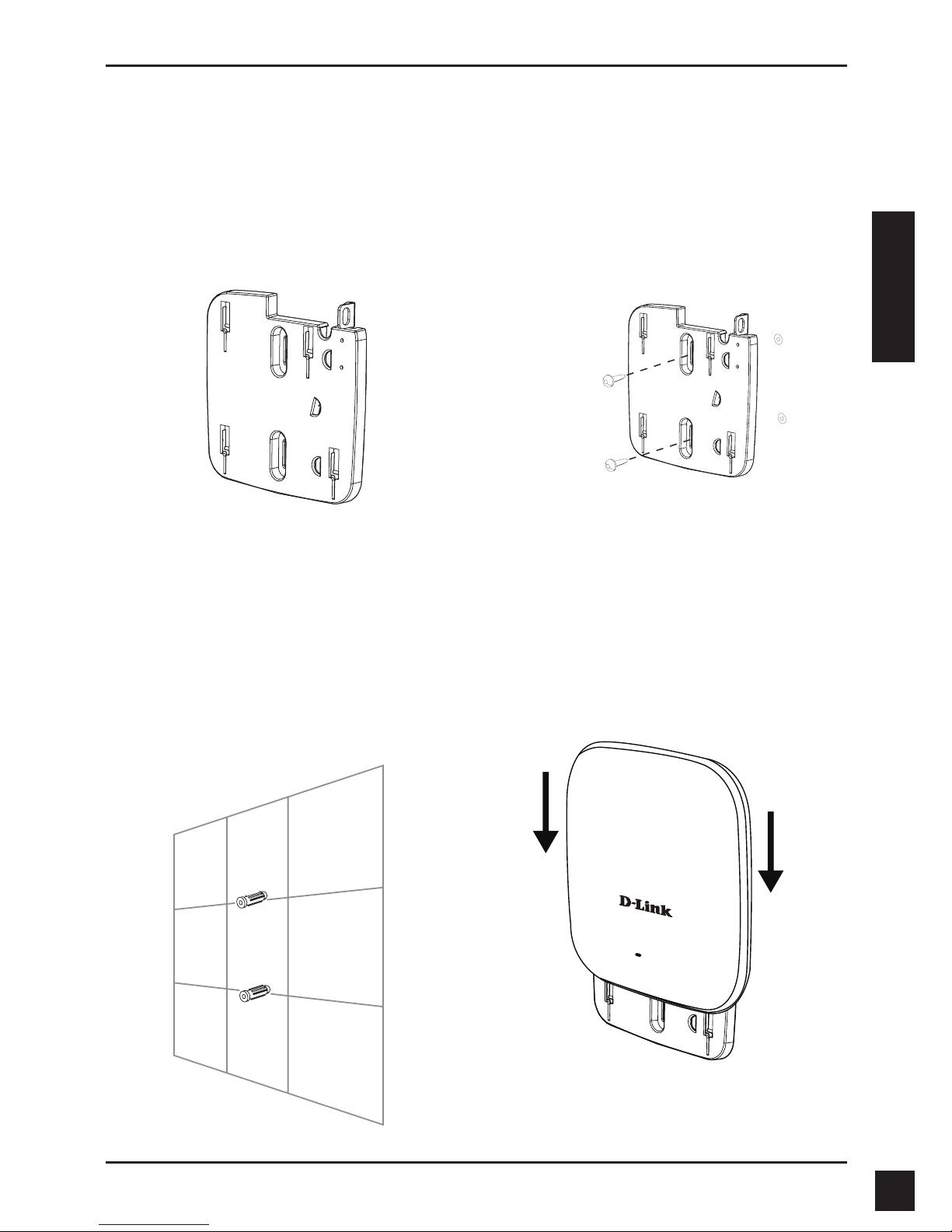

Installation
1. Bestimmen Sie einen Platz für die
Montagehalterung an einer Wand
oder Decke.
5. Stecken Sie das Ethernet-Kabel in
den LAN-Port am Access Point.
6. Bringen Sie den Access Point auf der
Halterung an.
2. Markieren Sie die Punkte, an denen die
Schrauben angebracht werden sollen.
Entnehmen Sie den Befestigungsring der
Verpackung.
3. Bohren Sie Löcher an den von Ihnen
gekennzeichneten Stellen und setzen Sie
die Plastikdübel in die Bohrlöcher ein.
4. Bringen Sie den Befestigungsring
mithilfe der mitgelieferten Schrauben
an der Wand an.
D-Link DAP-2660 Quick Install Guide 9
DEUTSCH

1. Bringen Sie zwei
Deckenbügelhalterungen an den
Deckenpaneelen bzw. Querlatten an.
Stellen Sie sicher, dass die beiden
Bügelhalterungen entsprechend
ausgerichtet sind.
2. Bringen Sie den Befestigungsring mithilfe
der mitgelieferten Schrauben an der
Deckenhalterung an.
3. Stecken Sie das Ethernet-Kabel in
den LAN-Port am Access Point.
4. Setzen Sie die
Steckhalterungselemente des
DAP-2660 auf die Einstecklöcher
der Montagehalterung. Schieben
und klicken Sie den DAP-2660
und die Montagehalterung zum
Einrasten in der vorgesehenen
Position zusammen.
Deckenhalterung
Deckenquerlatte
Montage mithilfe einer Deckenhalterung
Installation
TECHNISCHE UNTERSTÜTZUNG dlink.com/support
D-Link DAP-2660 Quick Install Guide
10
DEUTSCH

Guide d'installation rapide du DAP-2660
Ce guide d'installation fournit les instructions de base pour l'installation du point d'accès
sans l DAP-2660 sur votre réseau. Pour obtenir des informations complémentaires sur
l'utilisation du point d'accès, consultez le Manuel d'utilisation, disponible sur le CD joint
à ce coffret, ou sur le site Web d'assistance de D-Link.
Conguration système requise
Conguration minimale requise :
• Lecteur de CD-ROM
• Un port Ethernet ou un adaptateur Ethernet installé
• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 ou des versions
ultérieures de ces navigateurs
1. Contenu de la boîte
Point d'accès DAP-2660 802.11ac PoE (alimentation électrique par câble
Ethernet)
Supports de xation
Câble Ethernet
CD-ROM
Contactez immédiatement votre revendeur s’il manque l’un des éléments ci-dessus.
REMARQUE : aucune unité d'alimentation fournie. Pour alimenter les appareils, utilisez
un commutateur PoE de D-Link ou l'injecteur PoE DPE-101GI de D-Link.
D-Link DAP-2660 Quick Install Guide 11
FRANÇAIS

2. Description du matériel
Voyant lumineux
Voyant d'alimentation/état - bicolore (rouge/vert)
. Clignote en rouge pendant le démarrage ou en cas de dysfonctionnement
. Reste allumé en vert lorsque le périphérique est prêt/fonctionne
. Reste allumé en rouge en cas d'échec du démarrage
. Clignote en vert lors du passage du trafic.
Interfaces
* Le kit PoE (injecteur et adaptateur) n'est PAS inclus dans la boîte. Il porte le nom de
modèle « DPE-101GI » et peut être acheté séparément.
Fiche d'alimentation
(*Remarque obsolète
; remplacé par PoE)
Port LAN (PoE)
D-Link DAP-2660 Quick Install Guide
12
FRANÇAIS

2. Connectez le point d'accès et votre ordinateur au même commutateur. Gérez le point
d'accès à partir de l'ordinateur.
Saisissez 192.168.0.50, l'adresse IP par défaut du point d'accès, dans le champ
d'adresse de votre navigateur.
Connectez-vous à la page d'administration Web. Par défaut, les informations d'ouverture
de session sont les suivantes :
Nom d'utilisateur : admin
Mot de passe : (Laissez le champ du mot de passe vide)
Mise sous tension du point d'accès
Pour alimenter le DAP-2660, vous pouvez procéder de l’UNE des façons suivantes :
1. Connectez l'adaptateur d'alimentation fourni, OU
2. Branchez une extrémité du câble Ethernet au port LAN du DAP-2660 et l'autre extrémité
au port d'un commutateur PoE.
Conguration du point d'accès
Pour congurer et gérer le DAP-2660, vous pouvez procéder de l’une des façons suivantes :
1. Connectez le point d'accès et votre ordinateur directement à l'aide d'un câble Ethernet
droit. Gérez le point d'accès à partir de l'ordinateur.
Assurez-vous que votre ordinateur est conguré avec une adresse IP statique dans le
sous-réseau 192.168.0.0/24.
Lancez un navigateur web, saisissez l'adresse IP par défaut du point d'accès
(http://192.168.0.50), puis appuyez sur Entrée.
Connectez-vous à la page d'administration Web. Par défaut, les informations d'ouverture
de session sont les suivantes :
Nom d'utilisateur : admin
Mot de passe : (Laissez le champ du mot de passe vide)
3. Installation
OR
Computer
PoE Switch
DAP-2660
Computer
PoE Injector Power
Adapter
D-Link DAP-2660 Quick Install Guide 13
FRANÇAIS

Paroi solide ou plafond
Installation
1. Placez le support de montage sur un mur
ou au plafond.
5. Branchez le câble Ethernet au port
LAN du point d'accès..
6. Pour xer le point d'accès au support
de montage.
2. Marquez les points où vous allez insérer
les vis. Enlevez le support de montage.
3. Percez des trous dans les points
marqués et insérez les chevilles en
plastique.
4. Utilisez les vis fournies pour xer le
support de montage au mur.
D-Link DAP-2660 Quick Install Guide
14
FRANÇAIS

1. Accrochez deux supports de xation au
panneau du plafond. Assurez-vous que
les deux supports sont alignés l'un par
rapport à l'autre.
2. Utilisez les vis fournies pour xer le
support de montage au support de
xation du plafond.
3. Branchez le câble Ethernet au port
LAN du point d'accès..
4. Insérez le support mâle du DAP-2660
dans le support femelle du support de
montage. Appuyez sur le DAP-2660
et le support de montage jusqu'à ce
qu'ils s'enclenchent en place.
Support de xation
plafond
Barre transversale
au plafond
Montage avec un support de xation au plafond
Installation
ASSISTANCE TECHNIQUE dlink.com/support
D-Link DAP-2660 Quick Install Guide 15
FRANÇAIS

Guía de instalación rápida de DAP-2660
Esta guía de instalación proporciona instrucciones básicas para la instalación del punto
de acceso inalámbrico DAP-2660 en su red. Para obtener información adicional acerca
de cómo utilizar el punto de acceso, consulte el Manual del usuario disponible en el CD
incluido en el paquete o en el sitio web de asistencia de D-Link.
Requisitos del sistema
Requisitos mínimos del sistema:
• Unidad de CD-ROM
• Un puerto Ethernet o un adaptador Ethernet instalado
• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 o versiones posteriores
de estos exploradores
1. ¿Qué contiene la caja?
DAP-2660 Punto de acceso 802.11ac con alimentación a través de Ethernet (PoE).
Soportes de montaje
Cable Ethernet
CD-ROM
Si falta cualquiera de los componentes anteriores, póngase en contacto con el
proveedor.
Tenga en cuenta que el dispositivo se suministra SIN fuente de alimentación. Para
la alimentación del mismo, utilice un conmutador PoE de D-Link o el inyector PoE
DPE-101GI de D-Link.
D-Link DAP-2660 Quick Install Guide
16
ESPAÑOL

2. Descripción general del hardware
LED
LED de alimentación/estado: dos colores (rojo/verde)
. Parpadeo en rojo durante el arranque o cuando funciona mal
. Verde fijo mientras está preparado/en funcionamiento
. Rojo continuo cuando falla el arranque
. Parpadeo en verde mientras el tráfico está pasando.
Interfaces
Receptor de alimentación
(*Nota: no se incluye
fuente de alimentación,
es necesaria una
solución PoE)
Puerto de LAN
(PoE)
* El kit PoE (inyector y adaptador) NO se incluye en el paquete, pero se puede adquirir
por separado. La referencia del mismo es "DPE-101GI".
D-Link DAP-2660 Quick Install Guide 17
ESPAÑOL

2. Conectar el punto de acceso y el ordenador al mismo interruptor. Gestione el punto de
acceso desde el ordenador.
En el campo de dirección del explorador, escriba 192.168.0.50, que es la dirección IP
predeterminada del punto de acceso.
Inicie sesión en las páginas web de administración. La información predeterminada de
inicio de sesión es:
Nombre de usuario: admin
Contraseña: (deje en blanco el campo de la contraseña)
Encendido del punto de acceso
Para alimentar el DAP-2660, puede utilizar UNO de los métodos siguientes:
1. Conectar el adaptador de alimentación suministrado, O BIEN,
2. Enchufar un extremo del cable Ethernet al puerto de LAN del DAP-2660 y el otro
extremo a un puerto en un conmutador PoE.
Conguración del punto de acceso
Para congurar y gestionar el DAP-2660, utilice uno de los métodos siguientes:
1. Conectar el punto de acceso y el ordenador directamente a través de un cable
Ethernet directo. Gestione el punto de acceso desde el ordenador.
Asegúrese de que el ordenador se ha congurado con una dirección IP estática en la
subred 192.168.0.0/24.
Inicie un explorador de web, escriba la dirección IP predeterminada del punto de
acceso (http://192.168.0.50) y, a continuación, pulse Intro.
Inicie sesión en las páginas web de administración. La información predeterminada de
inicio de sesión es:
Nombre de usuario: admin
Contraseña: (deje en blanco el campo de la contraseña)
3. Instalación
OR
Computer
PoE Switch
DAP-2660
Computer
PoE Injector Power
Adapter
D-Link DAP-2660 Quick Install Guide
18
ESPAÑOL
