Quick Installation Guide
Wireless N Exterior Access Point
Quick Installation Guide
Installationsanleitung
Guide d’installation
Guía de instalación
Guida di Installazione

2  D-Link DAP-3310/DAP-3410 Quick Install Guide
ENGLISH
Quick Install Guide
This installation guide provides basic
instructions for installing the DAP-3310/
DAP-34101 Wireless N Exterior Access
Point2 on your network. For additional
information about how to use the Access
Point, please see the datasheet and user
manual available on the D-Link support
website.
1 DAP-3310 is a 2.4 GHz Single Band AP;
DAP-3410 is a 5 GHz Single Band AP.
2 The DAP-3310 and DAP-3410 support the IPX6 water/
dustproof standard. It is recommended that you place
the AP under a roof, shelter, or weatherproof container in
severe weather environments.
Minimum System Requirements
Package Contents
- Computer with Windows, Mac OS, or
Linux-based operating system, and an
Ethernet adapter installed
- Internet Explorer 7, Mozilla Firefox 12.0,
Safari 4.0, or Chrome 20.0 or newer
- DAP-3310/DAP-3410 Wireless N Exterior
Access Point
- PoE Injector
- Power Adapter (48 V/0.5 A)
- Pole Mount (Non-detachable)
- Wall Mount
- Two Plastic Mounting Ties
If any of the above items are missing,
please contact your reseller.
Physical Installation
STEP 1: Connect an Ethernet Cable3 to
the LAN (PoE) Port on the AP.
3 An Ethernet cable is not included in the package.

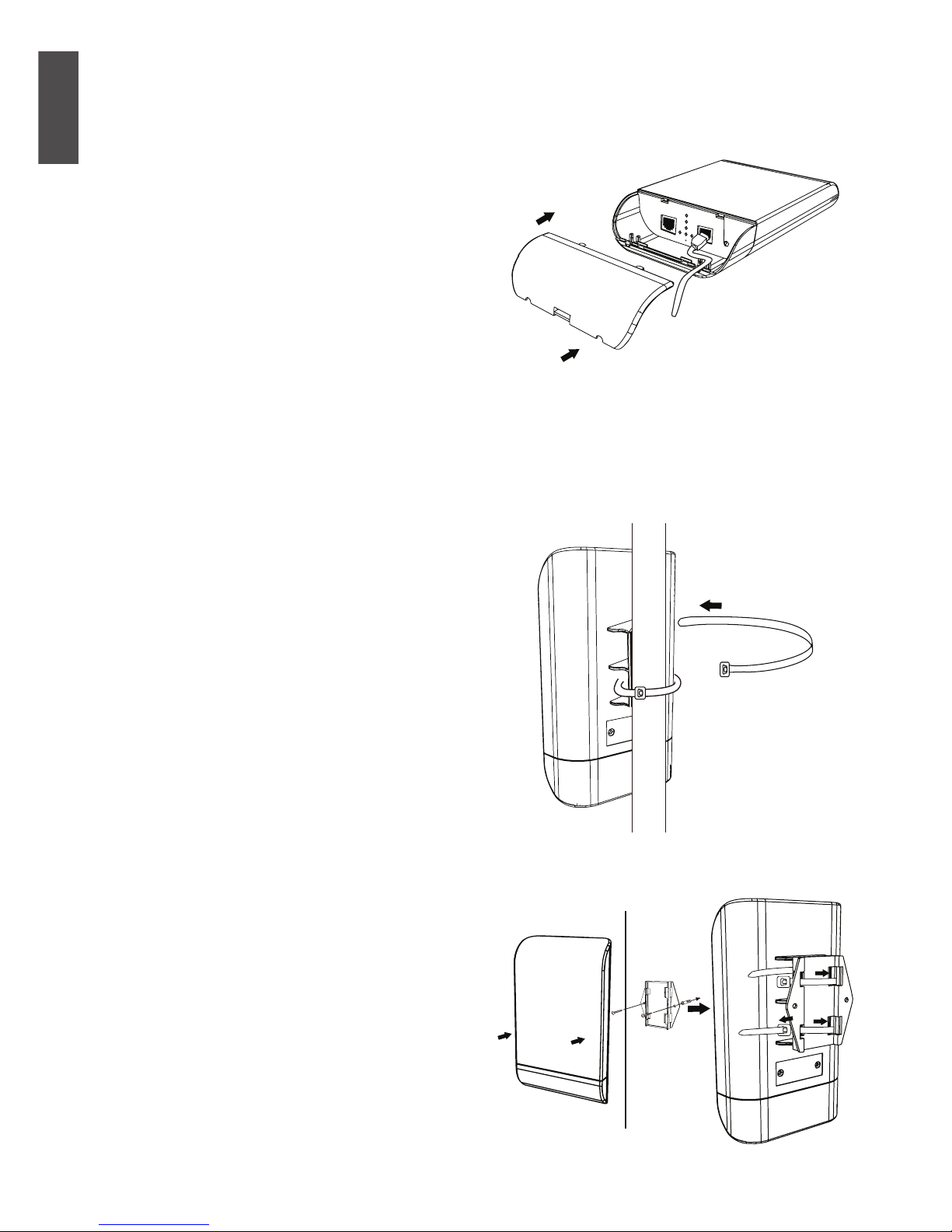

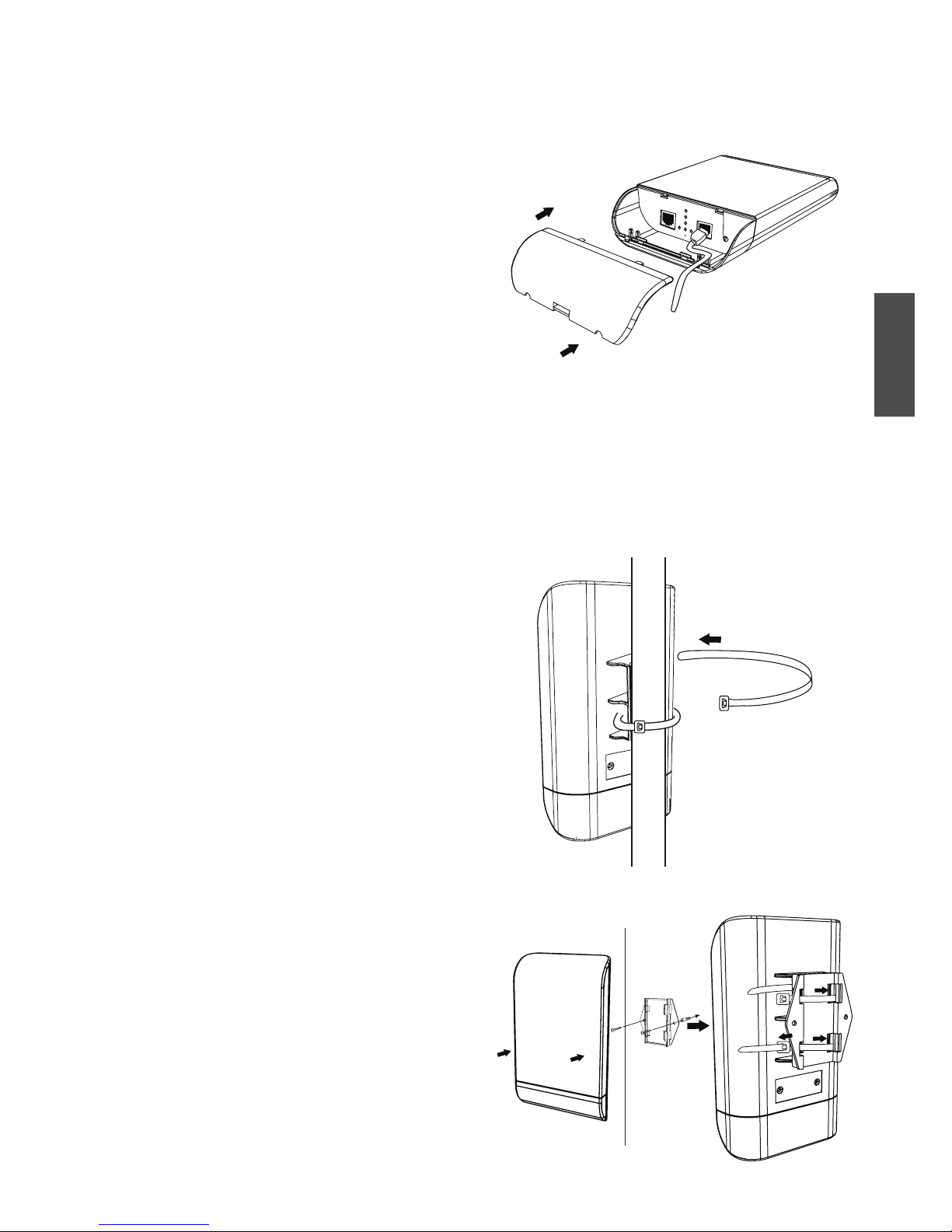

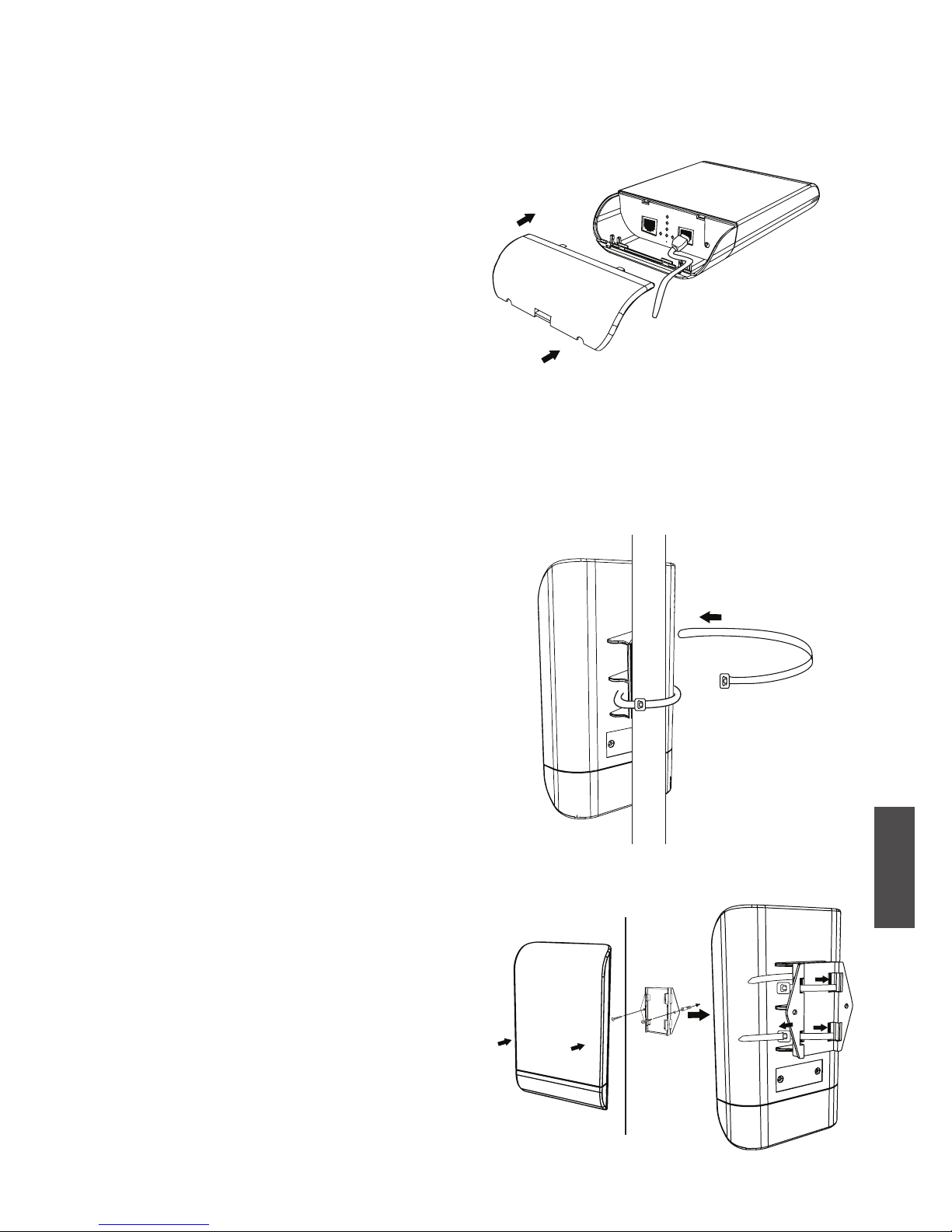

STEP 2: Mount the AP to a Pole or Wall
2A: Pole Mounting
2B: Wall Mounting

D-Link DAP-3310/DAP-3410 Quick Install Guide  3
ENGLISH
PoE Passthrough
6 The LAN 2 port can be connected to D-Link
cameras that require up to 7 watts, such as the
DCS-3716, DCS-6113, and DCS-7110. It can
also be connected to a router or a switch.
A. Power on the AP through the PoE kit (as
in STEP 4) and connect the camera to
the LAN 2 port.
B. Log in to the web UI and enable PoE
Passthrough in Maintenance to power on
the camera.6
Conguration
If you are configuring the AP locally,
connect a PC to the PoE Injector DATA IN
port using an Ethernet cable.
A. Assign a static IP address to your PC
that is in the same network segment as
the device. As the default IP address
of this unit is 192.168.0.50, you may
choose any address from 192.168.0.1 to
192.168.0.254, except 192.168.0.50.
B. Open a web browser and go to
http://192.168.0.50. Enter admin as
your username and leave the password
blank to log in to the web UI. Now you
can configure the AP through the web UI.

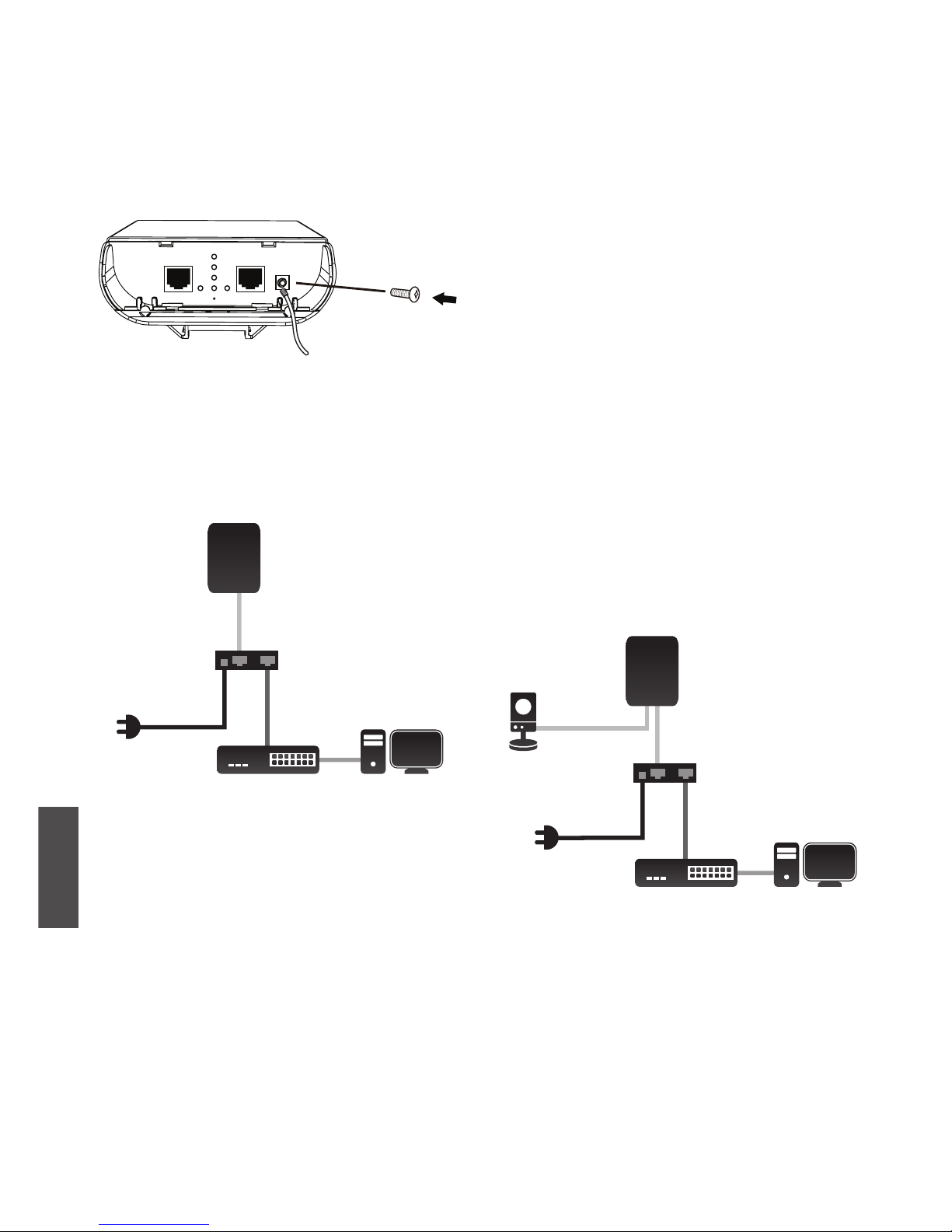

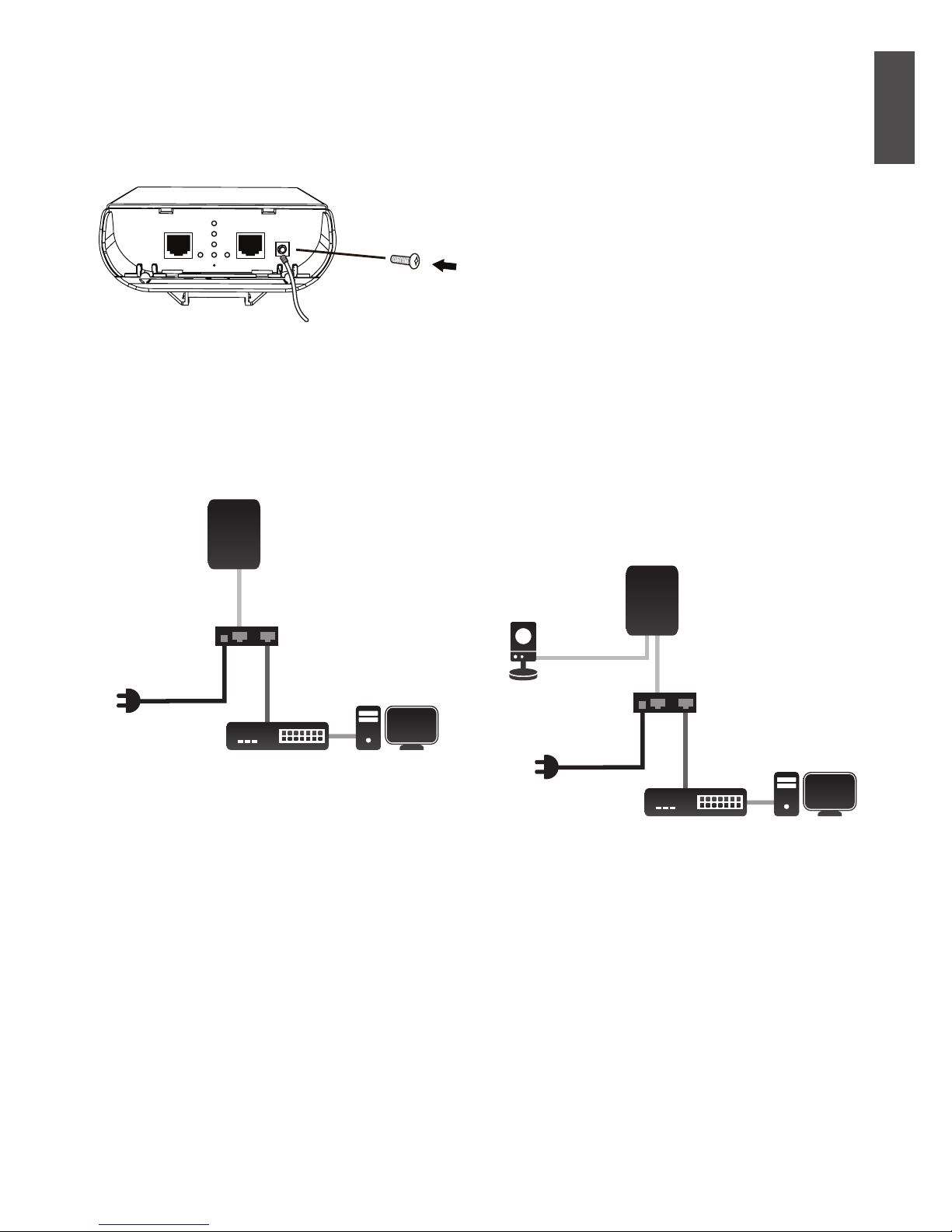

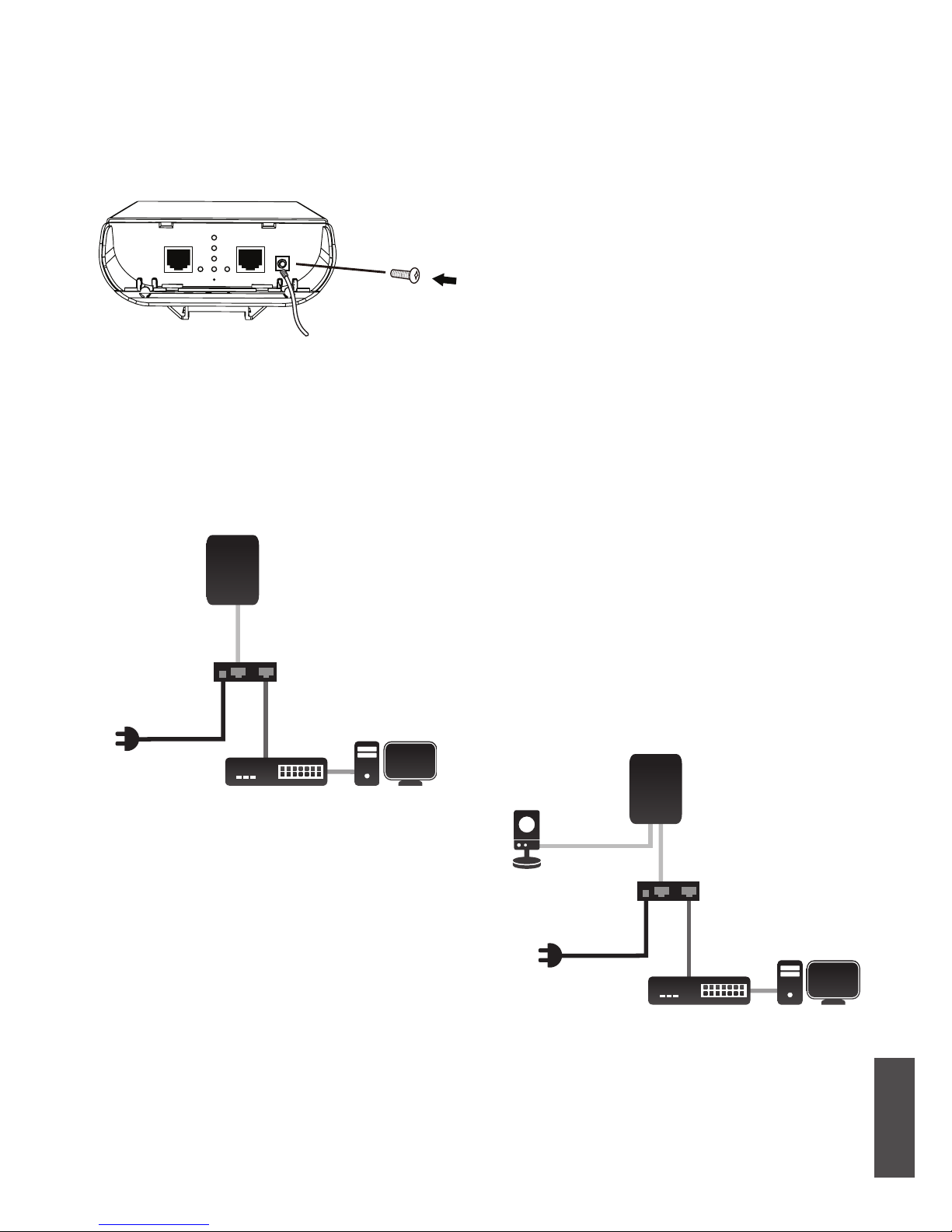

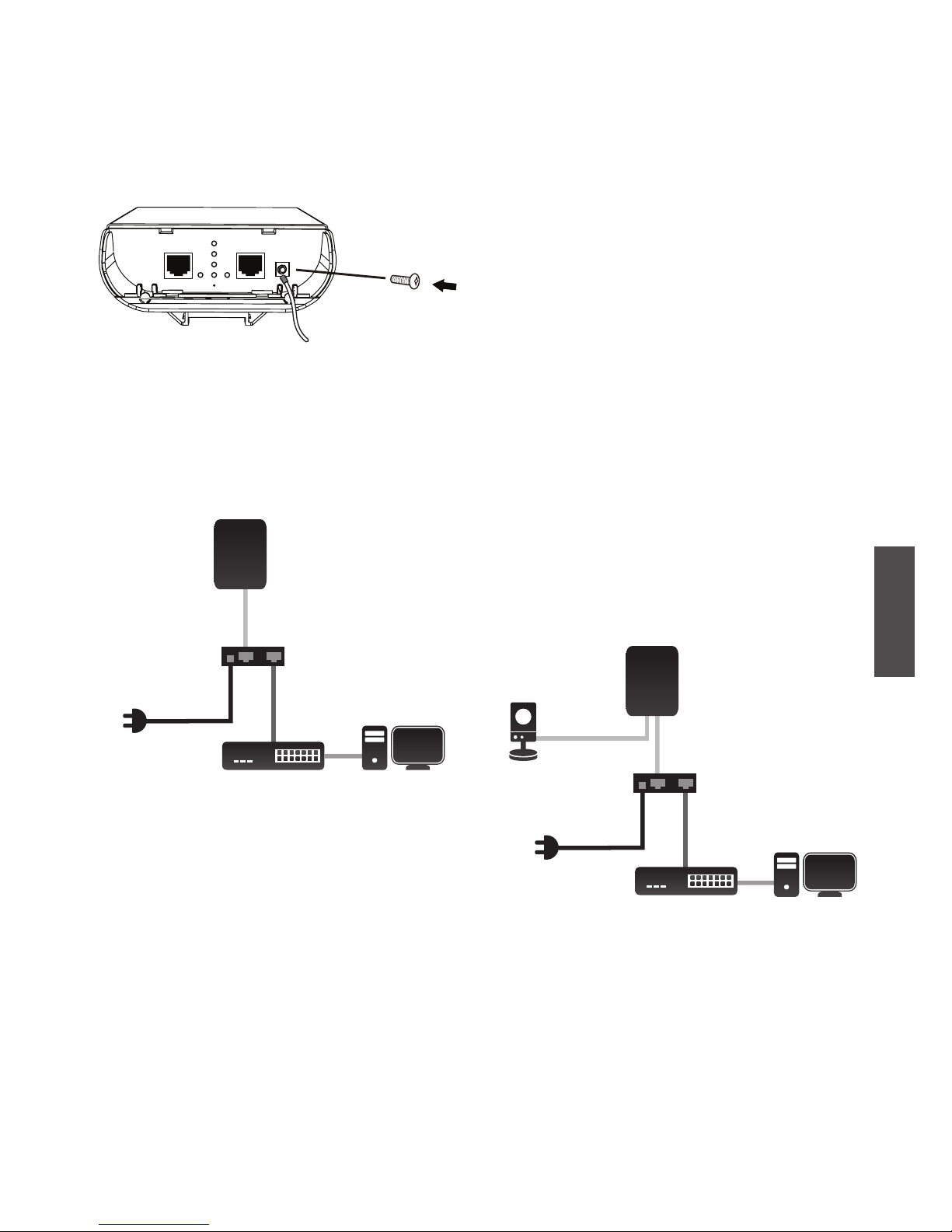

STEP 4: Connect the AP to Your Network
5 This product uses a proprietary PoE design and
can only be used with the included PoE injector.
A. Connect the Ethernet cable that is
connected to the AP from STEP 1 to the
P+DATA OUT port on the PoE Injector.
B. Connect an Ethernet cable from a router,
switch, or PC to the DATA IN port on the
PoE Injector.
C. Attach the power adapter to the connector
labeled POWER IN on the PoE Injector,
and plug it into an electrical outlet.
STEP 3: Connect Grounding Wire
A grounding wire4 is recommended to
protect your device from lightning strikes
and the buildup of static electricity.
4 A grounding wire is not included in the package.
It is suggested that you use 16 to 18 AWG
grounding wire.
A
CB
P+DATA OUT
DATA IN
PoE Injector5
POWER IN
Router or Switch Computer
AP
LAN (PoE)5
PoE Injector5
Router or Switch Computer
AP
Camera6
LAN 2 6LAN (PoE)5

4  D-Link DAP-3310/DAP-3410 Quick Install Guide
ENGLISH
Technical Support
United Kingdom (Mon-Fri),
Website: http://www.dlink.com
Home Wireless/Broadband 0871 873 3000
(9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or
Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
Ireland (Mon-Fri), Website: http://www.dlink.com
All Products 1890 886 899 (09.00am-06.00pm,
Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off peak
times

D-Link DAP-3310/DAP-3410 Quick Install Guide  5
DEUTSCH
Installationsanleitung
Diese Installationsanleitung bietet Ihnen
grundlegende Anleitungen zur Installation
des DAP-3310/DAP-34101 Wireless N
Exterior Access Point2 in Ihrem Netzwerk.
Zusätzliche Informationen zur Verwendung
des Access Point nden Sie auf dem
Datenblatt und im Benutzerhandhandbuch,
die Ihnen auf der Support Website von
D-Link zur Verfügung stehen.
1 DAP-3310 ist ein 2,4 GHz Single Band AP;
DAP-3410 ein 5 GHz Single Band AP.
2 Der DAP-3310 und der DAP-3410 unterstützen
die Schutzart IPX6 gegen Wasser und Staub.
Es wird empfohlen, den AP bei schwierigen
Witterungsbedingungen unter einem Dach, einer
Schutzvorrichtung oder in einem wetterfesten Container

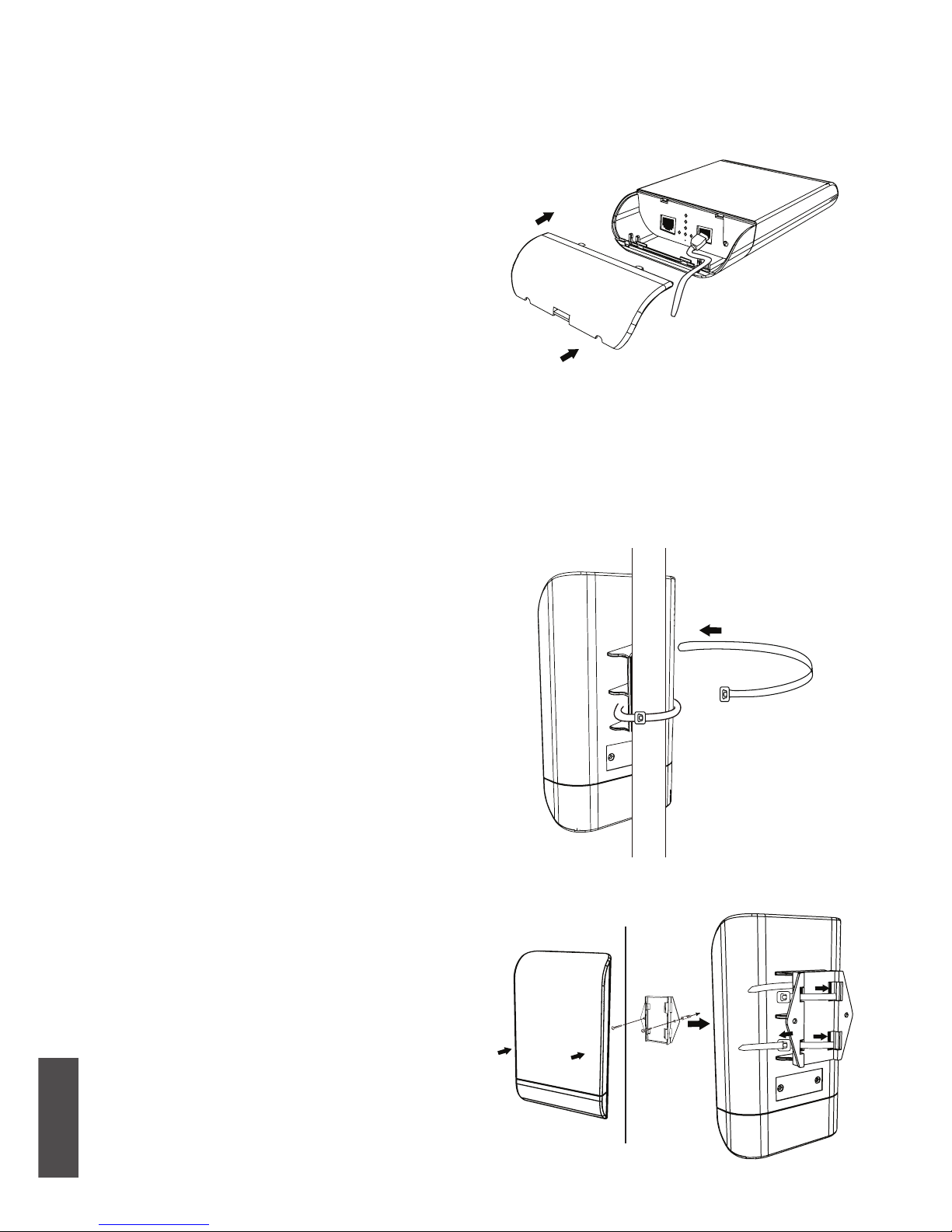

aufzustellen. SCHRITT 2: Bringen Sie den AP an
einem Mast oder einer Wand an
2A: Montage an einem Mast
Mindestsystemanforderungen
Packungsinhalt
- Computer mit Windows, Mac OS oder
Linux-basiertem Betriebssystem und
einem installierten Ethernet-Adapter
- Internet Explorer 7, Mozilla Firefox 12.0,
Safari 4.0 oder Chrome 20.0 oder höher
- DAP-3310/DAP-3410 Wireless N Exterior
Access Point
- PoE-Injector
- Netzteil (48 V/0,5 A)
- Mastmontage (nicht abnehmbar)
- Wandmontage
- Zwei Plastik-Kabelbinder
Sollte einer der oben aufgeführten Artikel
fehlen, wenden Sie sich bitte an Ihren
Fachhändler.
Physische Installation
SCHRITT 1: Schließen Sie ein Ethernet-
Kabel3 an den LAN (PoE) Port des AP an.
3 Ein Ethernet-Kabel ist nicht im Lieferumfang des
Produkts enthalten.
2B: Wandmontage

6  D-Link DAP-3310/DAP-3410 Quick Install Guide
DEUTSCH
Konguration
Wenn Sie den AP lokal konfigurieren,
schließen Sie mithilfe eines Erhernet-
Kabels einen PC an den PoE-Injector DATA
IN Port an.
A. Weisen Sie Ihrem PC, der sich im
gleichen Netzwerksegment wie das
Gerät befindet, eine statische IP-Adresse
zu. Da die standardmäßige IP-Adresse
dieser Einheit 192.168.0.50 ist, können
Sie eine beliebige Adresse zwischen
192.168.0.1 bis 192.168.0.254 (außer
192.168.0.50) wählen.
B. Öffnen Sie einen Webbrowser und rufen
Sie http://192.168.0.50 auf. Geben Sie
admin als Benutzernamen ein und lassen
Sie das Kennwortfeld leer, um sich auf
der webbasierten Benutzeroberfläche
anzumelden. Sie können nun den AP
über die webbasierte Benutzeroberfläche
konfigurieren.
SCHRITT 3: Erdungskabel anschließen
Zum Schutz Ihres Geräts vor Blitzschlägen
und vor elektrostatischer Auadung wird
die Verwendung eines Erdungskabels 4
empfohlen.
4 Ein Erdungskabel ist nicht im Lieferumfang
des Produkts enthalten. Die Verwendung eines
Erdungskabels (AWG 16 (1,29 mm) bis 18
(1,024 mm) - amerikanischer Standard für den
Kabelquerschnitt) wird empfohlen.
AP
SCHRITT 4: Verbinden Sie den AP mit
Ihrem Netzwerk
5 Dieses Produkt nutzt ein proprietäres PoE-
Design und kann nur mit dem im Lieferumfang
des Produkts enthaltenen PoE-Injector
verwendet werden.
A. Schließen Sie das in SCHRITT 1 an den
AP angeschlossene Ethernet-Kabel an den
P+DATA OUT Port am PoE-Injector an.
B. Schließen Sie ein Ethernet-Kabel von
einem Router, Switch oder PC an den
DATA IN Port am PoE-Injector an.
A
CB
P+DATA OUT (DATENAUSGANG)
DATA IN (DATEN EIN)
PoE-Injector5
POWER IN
(STROM EIN)
Router oder Switch Computer
AP
LAN (PoE)5
PoE Passthrough
PoE-Injector5
Router oder Switch Computer
Kamera6
LAN 2 6LAN (PoE)5
C. Schließen Sie das Netzteil an den mit
POWER IN gekennzeichneten
Steckeranschluss am PoE-Injector an
und stecken Sie das Netzteil in eine
Steckdose.

D-Link DAP-3310/DAP-3410 Quick Install Guide  7
DEUTSCH
6 Der LAN 2 Port kann mit D-Link Kameras
verbunden werden, die bis zu 7 Watt erfordern,
wie z. B. die DCS-3716, DCS-6113 und die
DCS-7110. Er kann auch mit einem Router oder
Switch verbunden werden.
A. Schalten Sie den AP über das PoE Kit
(wie in SCHRITT 4) ein und schließen
Sie die Kamera an den LAN 2 Port an.
B. Melden Sie sich auf der webbasierten
Benutzeroberfläche an und aktivieren
Sie PoE Passthrough in der Wartungs-
und Verwaltungsfunktion (Maintenance),
um die Kamera einzuschalten.6
Technische Unterstützung
Deutschland: Web: http://dlink.com
Telefon: [phone],14 € pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Österreich: Web: http://dlink.com
Telefon: [phone],116 € pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Schweiz: Web: http://dlink.com
Telefon: [phone],08 CHF pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
* Gebühren aus Mobilnetzen und von anderen Providern
können abweichen.

8  D-Link DAP-3310/DAP-3410 Quick Install Guide
FRANÇAIS
Guide d’installation rapide
Ce guide d'installation fournit les
instructions de base pour l'installation
du point d'accès sans l N d'extérieur2
DAP-3310/ DAP-34101 sur votre réseau.
Pour de plus amples informations sur
l'utilisation du point d'accès, consultez
la che produit et le manuel d'utilisation,
disponibles sur le site Web d'assistance de
D-Link.
1 Le DAP-3310 est un PA simple bande de 2,4 GHz ;
Le DAP-3410 est un PA simple bande de 5 GHz.
2 Le DAP-3310 et le DAP-3410 prennent en charge
la norme IPX6 d'étanchéité à l'eau et à la poussière.
Lorsque les conditions météorologiques sont
rigoureuses, il est recommandé de placer le PA sous un

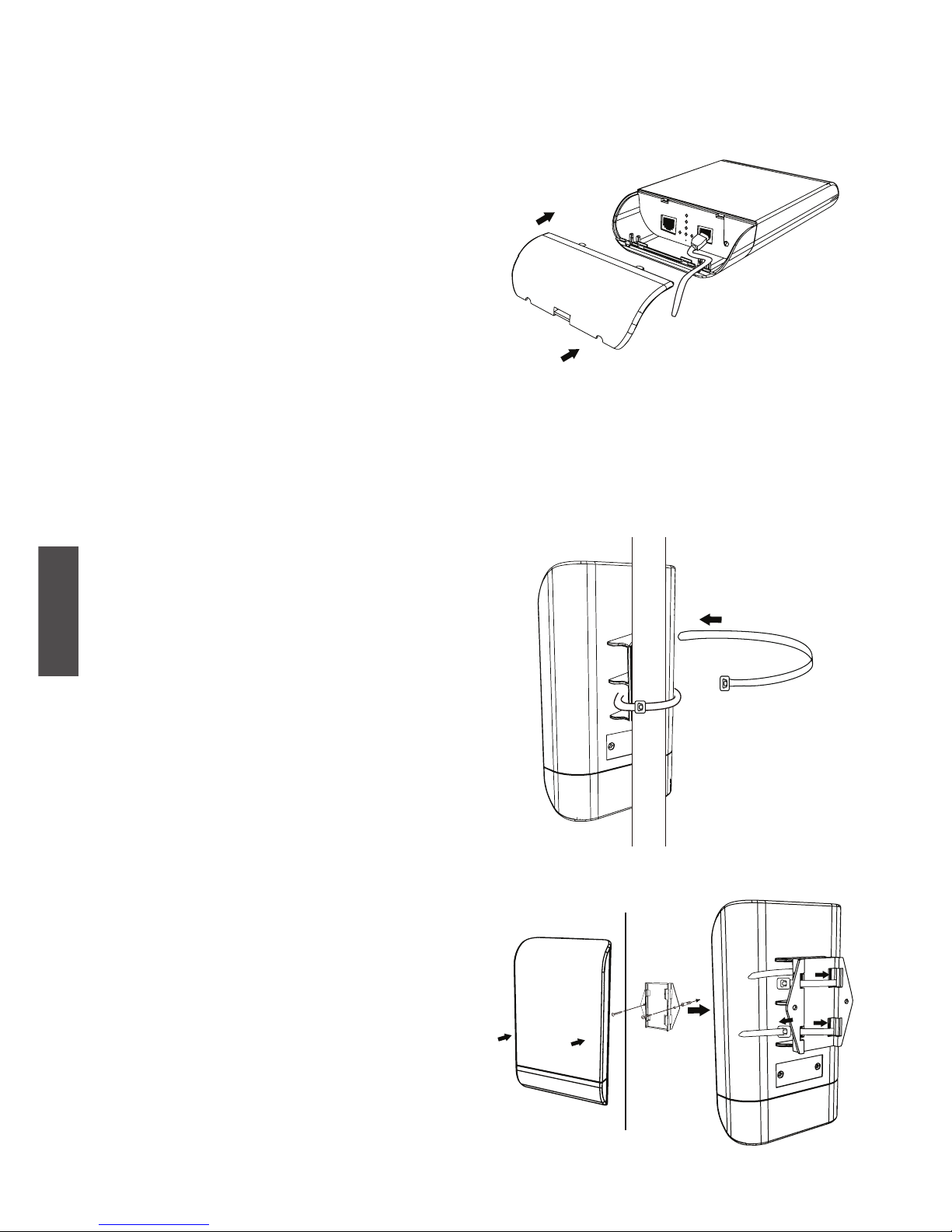

toit, dans un abris ou dans une boîte étanche. ÉTAPE 2 : Installez le PA sur un pied ou
sur un mur
2A : Installation sur un pied
2B : Montage mural
Conguration minimale requise
Contenu de la boîte
- Ordinateurs avec système d’exploitation
Windows, Mac OS ou Linux et équipés
d’un adaptateur Ethernet
- Internet Explorer 7, Mozilla Firefox 12.0,
Safari 4.0 ou Chrome 20.0 ou toute
version plus récente
- Point d'accès sans l N d'extérieur
DAP-3310/DAP-3410
- Injecteur PoE
- Adaptateur secteur (48 V ; 0,5 A)
- Montage sur un pied (non amovible)
- Montage mural
- Deux attaches de montage en plastique
Contactez votre revendeur s'il manque l'un
des éléments ci-dessus.
Installation physique
ÉTAPE 1 : Connectez un câble Ethernet3
au port de réseau local (PoE) du PA.
3 Aucun câble Ethernet n'est inclus dans le kit.

D-Link DAP-3310/DAP-3410 Quick Install Guide  9
FRANÇAIS
ÉTAPE 4 : Connectez le PA à votre réseau
5 Ce produit dispose d'une conception PoE
exclusive, qui ne peut qu'être utilisée avec
l'injecteur PoE fourni.
A. Connectez le câble Ethernet que vous
avez relié au PA à l'ÉTAPE 1 au port
P+DATA OUT de l'injecteur PoE.
B. Reliez un routeur, un commutateur ou un
PC au port DATA IN de l'injecteur PoE
via un câble Ethernet.
C. Connectez une extrémité de l'adaptateur
secteur au connecteur étiqueté POWER
IN de l'injecteur PoE, puis branchez l'autre
extrémité dans une prise électrique.
ÉTAPE 3 : Connectez le fil de mise à la terre.
Il est recommandé d'utiliser un l de mise
à la terre4 pour protéger votre périphérique
contre les foudroiements et la formation
d'électricité statique.
4 Aucun l de mise à la terre n'est inclus dans le
kit. Il est conseillé d'utiliser un l de mise à la
terre de type 16-18 AWG.
PA
A
CB
P+DATA OUT
DATA IN
Injecteur PoE5
POWER IN
Routeur ou commutateur Ordinateur
LAN (PoE)5
Conguration
Si vous configurez le PA localement,
connectez un PC au port DATA IN de
l'injecteur PoE à l'aide d'un câble Ethernet.
A. Attribuez une adresse IP statique au
PC se trouvant sur le même segment
de réseau que le périphérique. Par
défaut, l'adresse IP de cet appareil est
192.168.0.50, mais vous pouvez choisir
une autre adresse, comprise entre
192.168.0.1 et 192.168.0.254, sauf
192.168.0.50.
B. Ouvrez un navigateur Web et allez sur
http://192.168.0.50. Saisissez admin
comme nom d'utilisateur et laissez le mot
de passe vierge pour vous connecter à
l'interface Web. Vous pouvez maintenant
configurer le PA via l'interface Web.
Intercommunication PoE
6 Le port LAN 2 peut être connecté aux caméras
D-Link nécessitant jusqu'à 7 watts, comme c'est
le cas de DCS-3716, DCS-6113 et DCS-7110. Il
peut également être connecté à un routeur ou à
un concentrateur.
A. Allumez le PA via le kit PoE (comme à
l'ÉTAPE 4), puis connectez la caméra au
port LAN 2.
Injecteur PoE5
Routeur ou commutateur Ordinateur
PA
Caméra6
LAN 2 6LAN (PoE)5

10  D-Link DAP-3310/DAP-3410 Quick Install Guide
FRANÇAIS
B. Connectez-vous à l'interface Web et
activez l'intercommunication PoE en
mode Maintenance pour activer la caméra.6
Assistance Technique
Assistance technique D-Link sur internet:
http://dlink.com
Assistance technique D-Link par téléphone :
01 76 54 84 17
Du lundi au vendredi de 9h à 19h (hors jours fériés)

D-Link DAP-3310/DAP-3410 Quick Install Guide  11
ESPAÑOL
PASO 2: montar el AP en un poste o en
la pared
2A: montaje en poste
Guía de instalación rápida
Esta guía de instalación proporciona
instrucciones básicas para la instalación
del DAP-3310 / DAP-34101 Wireless N
Exterior Access Point2 en su red. Para
obtener información adicional acerca de
cómo utilizar el punto de acceso, consulte
la hoja informativa y el manual del usuario
disponible en el sitio web de soporte de
D-Link.
1 DAP-3310 es un AP de banda única de 2,4 GHz;
DAP-3410 es un AP de banda única de 5 GHz.
2 El DAP-3310 y el DAP-3410 cumplen la norma IPX6 sobre
impermeabilidad/resistencia al polvo. Se recomienda
colocar el AP bajo un techo, cubierta o en un contenedor
impermeable si se encuentra en ambientes metereológicos
extremos.
2B: montaje en la pared
Requisitos mínimos del sistema
¿Qué contiene la caja?
- Ordenador con sistema operativo basado
en Windows, Mac OS o Linux y un
adaptador Ethernet instalado
- Internet Explorer 7, Mozilla Firefox 12.0,
Safari 4.0, Chrome 20.0 o posterior
- DAP-3310/DAP-3410 Wireless N Exterior
Access Point
- Inyector PoE
- Adaptador de alimentación (48 V/0,5 A)
- Montaje para poste (no desmontable)
- Montaje para pared
- Dos bridas de montaje de plástico
Si falta cualquiera de los componentes
anteriores, póngase en contacto con el
proveedor.
Instalación física
PASO 1: conectar un cable3 Ethernet al
puerto LAN (PoE) del AP.
3 En el paquete no se incluye un cable Ethernet.

12  D-Link DAP-3310/DAP-3410 Quick Install Guide
ESPAÑOL
Transferencia PoE
6 El puerto LAN 2 se puede conectar a las
cámaras D-Link que requieren hasta 7 vatios,
como las DCS-3716, DCS-6113 y DCS-7110.
También se puede conectar a un router o a un
conmutador.
A. Encienda el AP mediante el kit PoE
(como en el PASO 4) y conecte la
cámara al puerto LAN 2.
Conguración
Si está configurando el AP de forma local,
conecte un PC al puerto ENTRADA DATOS
del inyector PoE utilizando un cable Ethernet.
A. Asigne una dirección IP estática al PC
que está en el mismo segmento de red
que el dispositivo. Como la dirección
IP predeterminada de esta unidad
es 192.168.0.50, puede seleccionar
cualquier dirección desde 192.168.0.1 a
192.168.0.254, excepto 192.168.0.50.
B. Abra un explorador de web y vaya a
http://192.168.0.50. Introduzca admin
como nombre de usuario y deje la
contraseña en blanco para iniciar sesión
en la interfaz de usuario web. Ahora
puede configurar el AP a través de la
interfaz de usuario web.
PASO 4: conectar el AP a la red
5 Este producto utiliza un diseño PoE patentado y
solo se usa con el inyector PoE incluido.
A. Conecte el cable Ethernet que está
conectado al AP desde el PASO 1 al puerto
SALIDA DATOS P+ en el inyector PoE.
B. Conecte un cable Ethernet desde un
router, conmutador o PC al puerto
ENTRADA DATOS en el inyector PoE.
C. Acople el adaptador de alimentación al
conector con la etiqueta ENTRADA DE
ALIMENTACIÓN en el inyector PoE y
enchúfelo en una toma eléctrica.
PASO 3: conectar el cable de conexión a
tierra
Se recomienda utilizar un cable de conexión
a tierra4 para proteger el dispositivo de los
rayos y de la acumulación de electricidad
estática.
4 En el paquete no se incluye un cable de conexión
a tierra. Se recomienda utilizar un cable de
conexión a tierra de 16 a 18 AWG.
AP
A
CB
SALIDA DATOS P+
ENTRADA DATOS
Inyector PoE5
ENTRADA DE
ALIMENTACIÓN
Router o conmutador Ordenador
LAN (PoE)5
Inyector PoE5
Router o conmutador Ordenador
AP
Cámara6
LAN 2 6LAN (PoE)5

D-Link DAP-3310/DAP-3410 Quick Install Guide  13
ESPAÑOL
B. Inicie sesión en la interfaz de usuario
web y active la transferencia PoE en
Mantenimiento para encender la cámara6.
Asistencia Técnica
http://dlink.com
Asistencia Técnica Telefónica de D-Link:
[phone] 0,067 €/min
De Lunes a Viernes de 9:00 a 19:00

14  D-Link DAP-3310/DAP-3410 Quick Install Guide
ITALIANO
Guida di installazione rapida
La presente Guida di installazione fornisce
istruzioni di base per l'installazione del
punto di accesso2 esterno N Wireless
DAP-3310/ DAP-34101 nella rete. Per
ulteriori informazioni sull'utilizzo del punto di
accesso, consultare la scheda tecnica e il
manuale dell'utente disponibili sul sito Web
di supporto di D-Link.
1 Il modello DAP-3310 è un punto di accesso a singola
banda da 2,4 GHz;
DAP-3410 è un punto di accesso a singola banda da
5 GHz.
2 I modelli DAP-3310 e DAP-3410 supportano lo standard
IPX6 di resistenza ad acqua e polvere. In ambienti con
condizioni atmosferiche rigide, si consiglia di installare il
punto di accesso al riparo sotto un tetto, una pensilina o
in un contenitore resistente alle intemperie.
Requisiti minimi di sistema
Contenuto della confezione
- Computer dotato di sistema operativo
Windows, Mac OS o Linux e scheda
Ethernet installata
- Internet Explorer 7, Mozilla Firefox 12.0,
Safari 4.0, o Chrome 20.0 o versioni più
recenti
- Punto di accesso esterno N wireless
DAP-3310/DAP-3410
- Iniettore PoE
- Adattatore di alimentazione (48 V/0,5 A)
- Montaggio su asta (non scollegabile)
- Montaggio a parete
- Due fascette di montaggio in plastica
Se uno o più degli articoli sopra elencati
risultano mancanti, rivolgersi al rivenditore.
Installazione sica
PASSO 1: collegamento di un cavo
Ethernet3 alla porta LAN (PoE) del punto
di accesso.
3 Il cavo Ethernet non è incluso nella confezione.
PASSO 2: installazione del punto di
accesso su un'asta o a parete
2A: installazione su asta
2B: installazione a parete

D-Link DAP-3310/DAP-3410 Quick Install Guide  15
ITALIANO
Congurazione
Per la configurazione del punto di accesso
in locale, collegare un PC alla porta di
INGRESSO DATI dell'iniettore PoE
mediante un cavo Ethernet.
A. Assegnare un indirizzo IP statico al PC
presente nello stesso segmento di rete
del dispositivo. L'indirizzo IP predefinito
di questa unità è 192.168.0.50;
è possibile scegliere qualsiasi
indirizzo compreso tra 192.168.0.1 e
192.168.0.254, tranne 192.168.0.50.
B. Aprire un browser Web e accedere
all'indirizzo http://192.168.0.50.
Immettere admin come nome utente e
lasciare il campo della password vuoto
per accedere all'interfaccia utente Web.
A questo punto è possibile configurare il
punto di accesso utilizzando l'interfaccia
utente Web.
PASSO 4: collegamento del punto di
accesso alla rete
5 Questo prodotto utilizza un design PoE
proprietario e può essere utilizzato
esclusivamente con l'iniettore PoE in dotazione.
A. Collegare il cavo Ethernet connesso al
punto di accesso durante il PASSO 1
alla porta P+USCITA DATI sull'iniettore
PoE.
B. Collegare un cavo Ethernet da un router,
un switch o un PC alla porta INGRESSO
DATI dell'iniettore PoE.
C. Collegare l'adattatore di alimentazione
al connettore contrassegnato con
INGRESSO ALIMENTAZIONE
PASSO 3: collegamento del cavo di
messa a terra
È consigliata l'installazione di un cavo di
messa a terra4 per proteggere il dispositivo
da fulmini e accumulo di elettricità statica.
4 Il cavo di messa a terra non è incluso nella
confezione. Si consiglia di utilizzare un cavo di
messa a terra da 16 a 18 AWG.
A
CB
P+USCITA DATI
INGRESSO DATI
Iniettore PoE5
INGRESSO
ALIMENTAZIONE
Router o switch Computer
Punto di accesso
LAN (PoE)5
Passthrough PoE
6 La porta LAN 2 può essere collegata alle
videocamere D-Link che richiedono no a 7
watt, come i modelli DCS-3716, DCS-6113 e
DCS-7110. Può inoltre essere collegata a un
router o a un switch.
Iniettore PoE5
Router o switch Computer
Punto di accesso
Videocamera6
LAN 2 6LAN (PoE)5
sull'iniettore PoE e collegare quest'ultimo
a una presa elettrica.

16  D-Link DAP-3310/DAP-3410 Quick Install Guide
Ver. 1.10(EU)
2013/08/26
68574700181900
A. Accendere il punto di accesso mediante
il kit PoE (come indicato al PASSO 4) e
collegare la videocamera alla porta LAN
2.
B. Effettuare l'accesso all'interfaccia utente
Web e abilitare Passthrough PoE
in manutenzione per accendere la
videocamera.6
http://dlink.com
Supporto Tecnico dal lunedì al venerdì dalle ore
9.00 alle ore 19.00 con orario continuato
Telefono: 02 87366396
Supporto Tecnico
