Delabie TEMPOFIX 3 User manual

NT 543KIT
Indice 0
TEMPOFIX 3
 TEMPOMATIC 4
Bâti-support pour urinoir avec robinet électronique
Frame system for urinals with an electronic valve
Installationssystem für Urinal mit elektronischem Druckspüler
Stelaż do pisuaru z zaworem elektronicznym
Voorwandsysteem voor urinoir met elektronische kraan
DE
DE
FR
FR
EN
EN
PL
PL
NL
NL
Purger soigneusement les canalisations
avant la pose et la mise en service du produit.
Thoroughly flush the pipes to remove any impurities
before installing and commissioning the product.
Vor Montage und Inbetriebnahme des Produkts
die Anschlussleitungen regelkonform spülen.
Dokładnie wypłukać instalację
przed montażem i uruchomieniem produktu.
Spoel zorgvuldig de leidingen alvorens
tot installatie of ingebruikname van de kraan over te gaan.
DE
DE
FR
FR
EN
EN
PL
PL
NL
NL

Ø112
10 - 120
175
190 max
70 min
165°
450 max
530 max
65
Tubulure d’alimentation pour urinoir à flexible 1/2"
et TEMPOMATIC 4 encastré
Urinal neck tube with ½" flexible and recessed TEMPOMATIC 4
Spülrohr für Urinal mit Schlauch 1/2" und TEMPOMATIC 4
Rura zasilająca do pisuaru z wężykiem ½"
i podtynkowego zaworu do pisuaru TEMPOMATIC 4
Aansluitpijp voor urinoir met flexibel 1/2" en TEMPOMATIC 4 inbouw
FR
EN
DE
PL
NL
757430 NT 757430
Indice 0
40 min

100-280
550
985-1385
155-555
430
715-1115
160-220
Ø
50
13-120 mm
90 mini
526

A B
C
80 mini

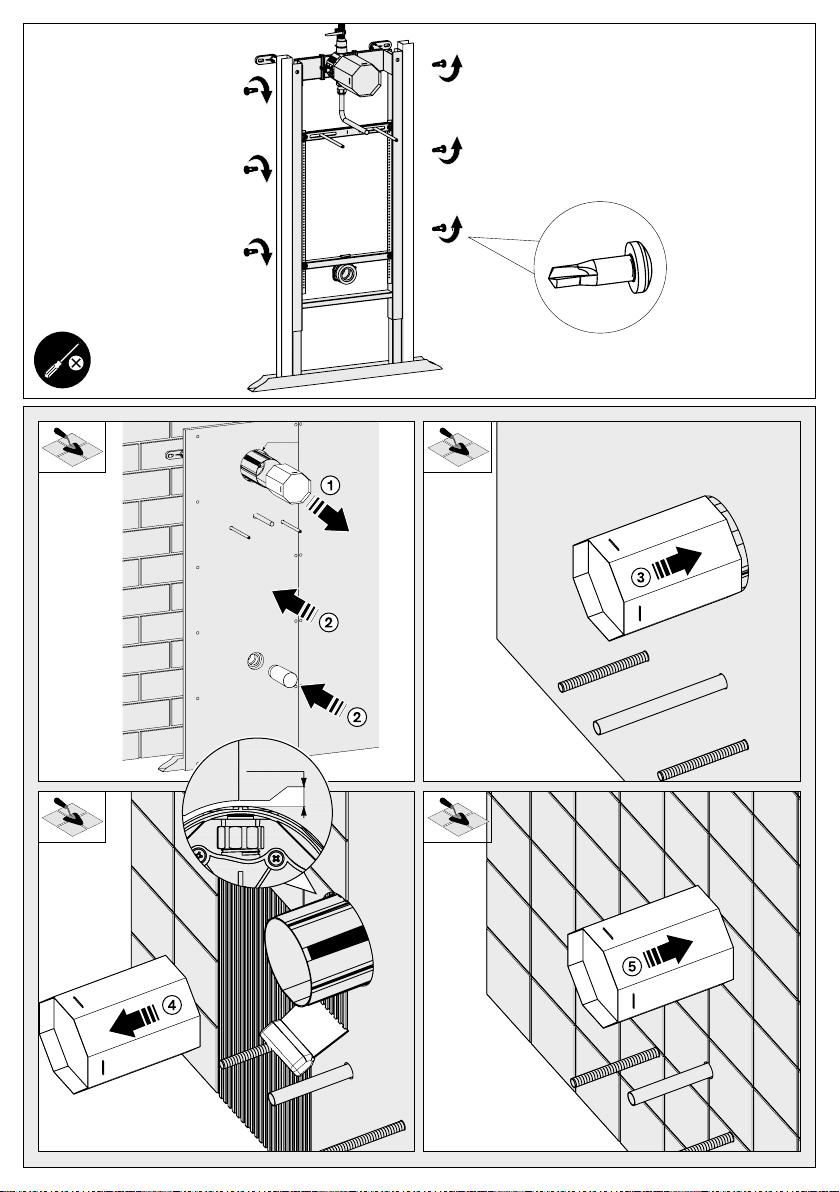

D
F
E

G
I
H

> Ø20
≤ Ø20
J1J2
K1K2
≤ Ø 20 > Ø 20

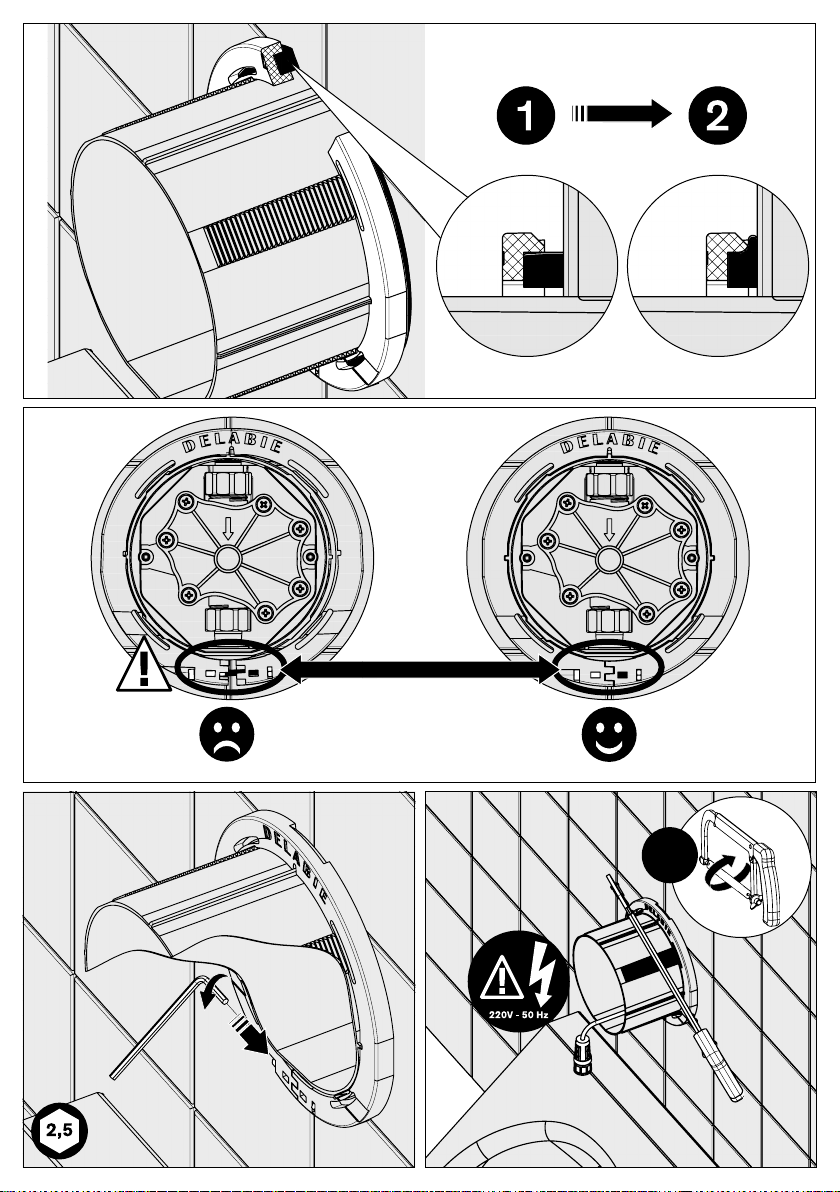

M
220V - 50 Hz
220V - 50 Hz
(L)

P
P
P
Q
Q
Q
P
P
P
Q
Q
Q
P
P
P
Q
Q
Q
P
P
P
Q
Q
Q
P
P
P
Q
Q
Q
P
P
P
Q
Q
Q
P
P
P
Q
Q
Q
Ø 124
3mm Maxi
N

O P
Q R
TS
"CLIC"
"CLIC"
"CLIC"

X
"CLIC"
45°
U
V
W

Y
AB
0 12h 24h
1123
n°1 1 s 1,5 s 2,5 s
n°2 1 s 3,5 s 9,5 s
20 s
3 2 1 24 12 0
3 2 1
3 2 1 24 12 0
24h 12h 0
Z
AA

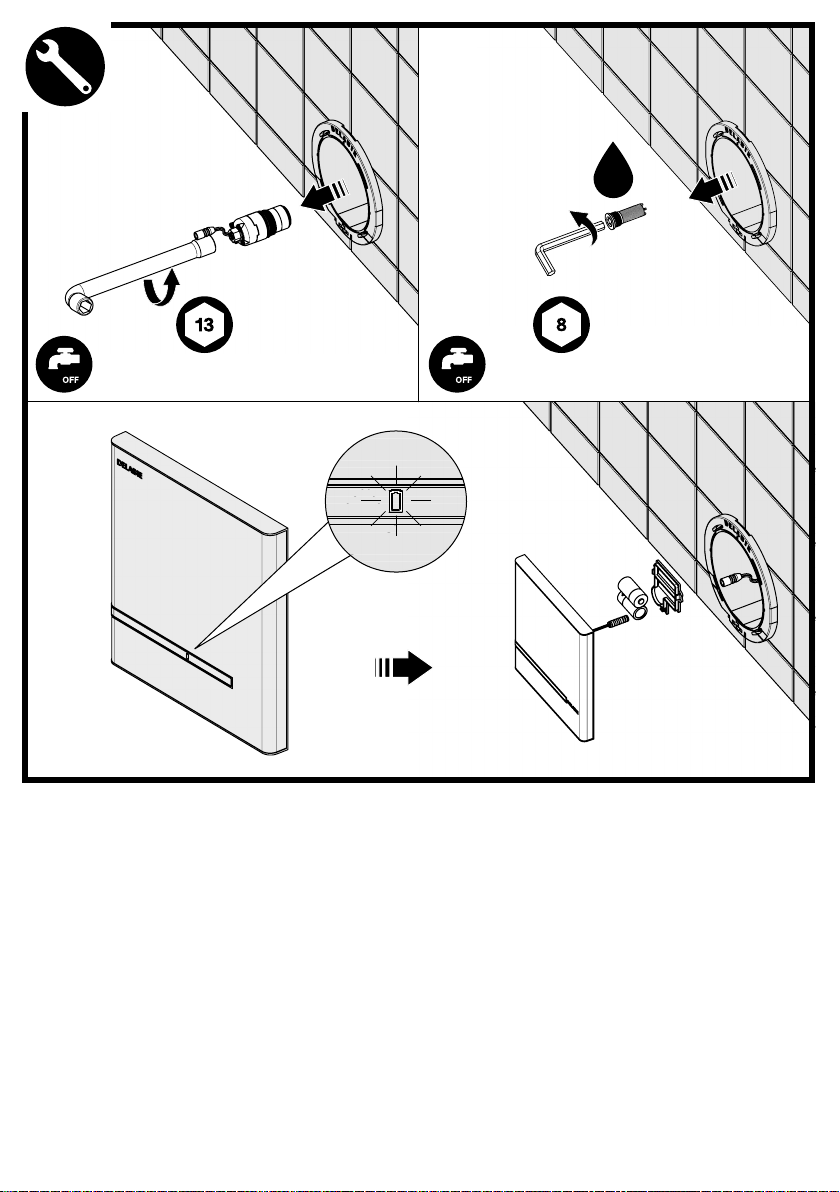

K2 K1

AD
AE AF
AC1AC2

FONCTIONNEMENT fig. AA et AB
• Commande par détection de présence infrarouge : prise en compte après 10 secondes de présence.
• Déclenchement de l’écoulement au départ de l’utilisateur :
- Rinçage court au départ : 1 sec ; 1,5 sec ou 2,5 sec (fig. AA)
- Rinçage complémentaire si aucune nouvelle détection dans les 20 secondes : 1 sec ; 3,5 sec ; 9,5 sec (fig. AA).
• Choix du programme 1, 2 ou 3 en fonction du volume de chasse souhaité et de la taille de l'urinoir.
En période d’affluence seul le rinçage court est actif entre les utilisateurs, le rinçage complémentaire s’effectuera
à la fin de période d’affluence.
• Purge automatique toutes les 12 ou 24 heures après la dernière utilisation : empêche le désiphonnage (fig. AB).
CARACTÉRISTIQUES
Robinet électronique d’urinoir :
• Pression recommandée 1,5 à 5 bar.
• Débit de base pour un urinoir classique : 0,15 l/sec.
• Débit max du TEMPOMATIC 4, à 1 bar : 0,15 l/sec - à 2 bar : 0,28 l/sec - à 3 bar : 0,40 l/sec.

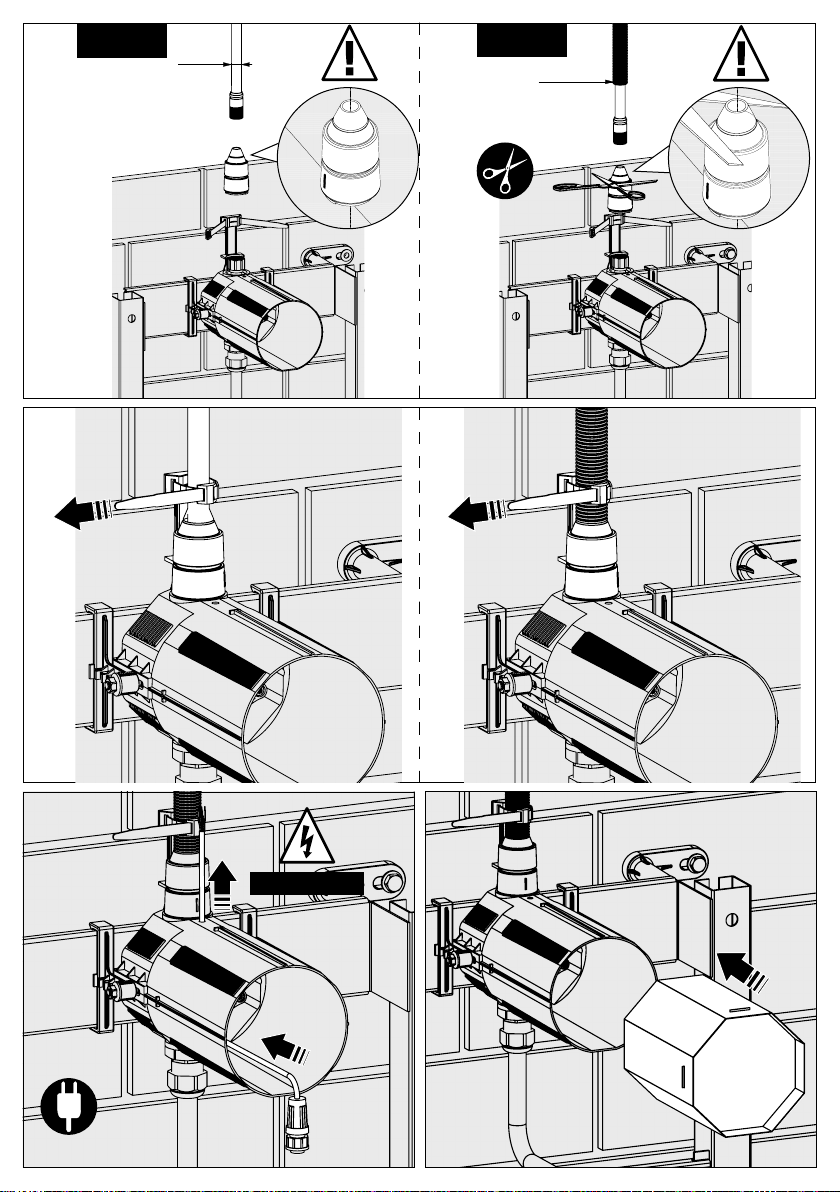

INSTALLATION
• L’installation électrique doit être conforme aux normes de votre pays (en France NF C15100).
• Calculer les tuyauteries en fonction des débits probables, et de la pression dynamique.
• Raccorder le TEMPOMATIC 4 à la canalisation par un tuyau de Ø 12 intérieur minimum.
• Pour éviter les interférences des rayons IR, ne pas installer deux robinetteries électroniques face à face
ou face à un miroir ou un objet brillant.
L’ÉTANCHÉITÉ DES JOINTS ENTRE LA ROSACE OU LA PLAQUE INOX ET LE MUR DOIT ÊTRE VÉRIFIÉE AU
MOINS UNE FOIS PAR AN ETAUSSI SOUVENT QUE NÉCESSAIRE. EN CAS DE BESOIN, LES REMPLACER.
Le non-respect de ces conseils risque d’engendrer des infiltrations dans le mur, pour lesquelles
DELABIE ne pourrait être tenu responsable.
EN CAS DE DOUTE, APPELEZ L’ASSISTANCE TECHNIQUE DELABIE AU [phone].
RAPPEL
• Nos robinetteries doivent être installées par des installateurs professionnels
en respectant les réglementations en vigueur, les prescriptions des bureaux d’étude fluides et les règles de l’art.
• Respecter le diamètre des tuyauteries permet d’éviter les coups de bélier ou pertes de pression/débit
(voir le tableau de calcul du catalogue et en ligne surwww.delabie.fr).
• Protéger l’installation avec des filtres, antibéliers ou réducteurs de pression diminue la fréquence d’entretien
(pression conseillée 1,5 à 5 bar).
• Poser des vannes d’arrêt à proximité des robinets facilite l’intervention d’entretien.
• Les canalisations, robinets d’arrêt, de puisage et tout appareil sanitaire doivent être vérifiés au moins une fois par an
et aussi souvent que nécessaire.
ENTRETIEN ET NETTOYAGE
• Nettoyage du chrome ou de l'Inox : ne jamais utiliser d’abrasifs ou tout autre produit à base de chlore
ou d’acide. Nettoyer à l’eau légèrement savonneuse avec un chiffon ou une éponge.
• Mise hors gel : purger les canalisations et actionner plusieurs fois la robinetterie pour la vider de son contenu d’eau.
Service Après-Vente et Assistance Technique :
Tél.: + 33 (0)3 22 60 22 74 - e.mail : [e-mail]
Notice disponible sur : www.delabie.fr
FR
FR

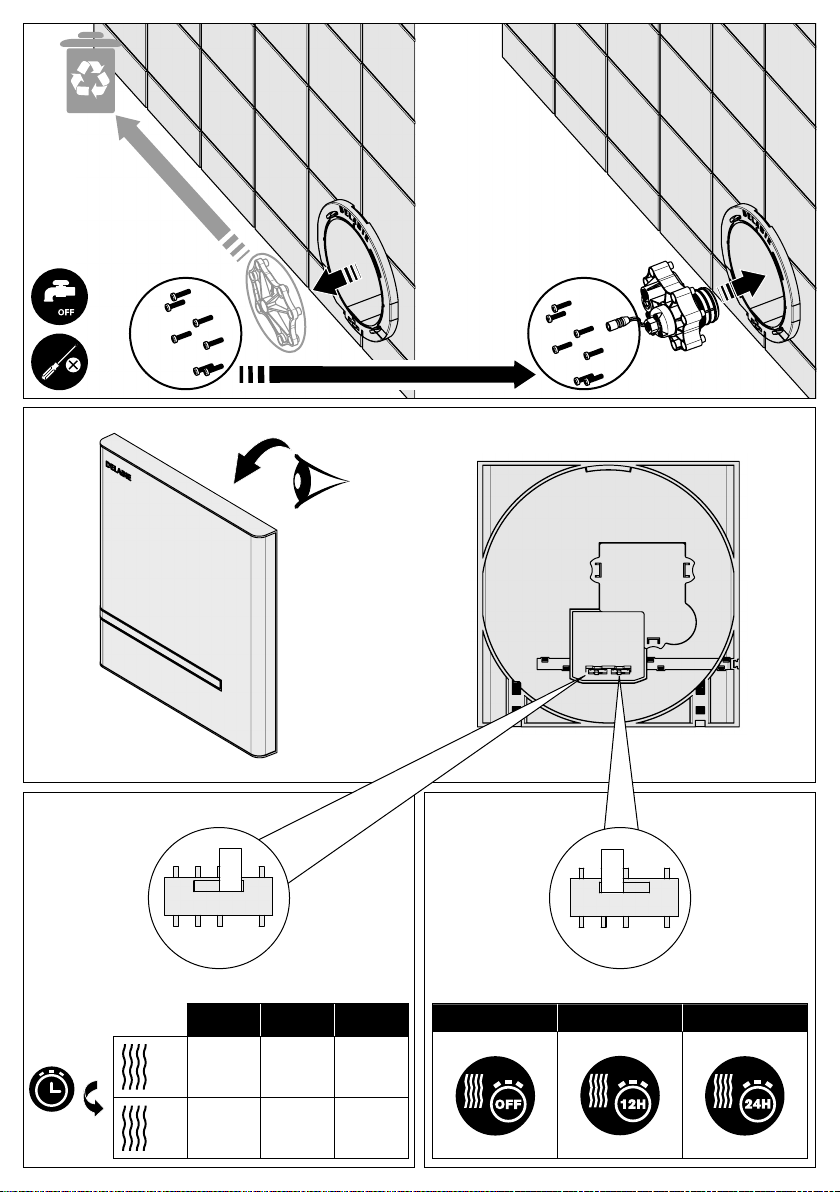

OPERATION Fig. AA and AB
• Controlled by infrared presence detection: activates after 10 seconds of presence.
• Rinses once the user has departed:
- Short rinse after user departs: 1 sec., 1.5 sec. or 2.5 sec. (Fig. AA)
- Additional rinse if no further users are detected within 20 seconds: 1 sec., 3.5 sec. or 9.5 sec. (Fig. AA).
• Choice of programme 1, 2 or 3 depending on desired flush volume and urinal size.
During busy periods only the short rinse takes place between users. The additional rinse takes place
after the busy period.
• Automatic duty flush every 12 or 24 hours afterthe last use: prevents backflow (Fig. AB).
CHARACTERISTICS
Electronic urinal valve:
• Recommended pressure 1.5 - 5 bar.
• Base flow rate for conventional urinals: 0.15 l/sec.
• Max. flow rate for TEMPOMATIC 4 at 1 bar: 0.15 l/sec. - at 2 bar: 0.28 l/sec - at 3 bar: 0.40 l/sec.
INSTALLATION
• The installation must conform to local electrical regulations/standards (in the UK BS 7671, IEE Wiring
Regulations 17th Ed.).
• Calculate the pipe work according to the probable flow rate and the dynamic pressure.
• Connect the TEMPOMATIC 4 to the pipe work using a pipe with a minimum internal diameter of 12mm.
• To avoid interference from infrared beams do not install the electronic valve opposite a mirror or bright object.
Do not install two electronic valves opposite each other.
CHECK THE INTEGRITY OF THE SEALS BETWEEN THE STAINLESS STEEL WALL PLATE AND THE WALL AT
LEAST ONCE AYEAR, AND MAKE GOOD IF NECESSARY.
If this advice is not followed, water may leak into the wall. DELABIE cannot be held responsible
for any ingress.
FOR FURTHER INFORMATION PLEASE CALL TECHNICAL SUPPORT (SEE BELOW FOR CONTACT DETAILS).
REMEMBER
• Our valves must be installed by professional installers in accordance with current regulations
and recommendations in your country, and the specifications of the fluid engineer.
• Sizing the pipes correctly will avoid problems of flow rate, pressure loss and water hammer
(see calculation table in our brochure and online at www.delabie.com).
• Protect the installation with filters, water hammer absorbers and pressure reducers to reduce the frequency
of maintenance (recommended pressure from 1.5 to 5 bar maximum).
• Install stopcocks close to the valve to facilitate maintenance.
• The pipe work, stopcocks, bib taps and all sanitary fittings should be checked at least once a year,
and more frequently if necessary.
MAINTENANCE & CLEANING
• Cleaning chrome or stainless steel: do not use abrasive, chlorine or any other acid-based cleaning products.
Clean with mild soapy water using a cloth or a sponge
• Frost protection: drain the pipes and operate the valve several times to drain any remaining water.
After Sales Care and Technical Support:
For the UK market only: Tel. [phone] - email: [email protected]
The installation guide is available on: www.delabie.co.uk
For all other markets: Tel. [phone] - email: [e-mail]
The installation guide is available on: www.delabie.com
FR
EN

FUNKTIONSWEISE Abb. AA und AB
• Betätigung durch Infrarot-Präsenzerfassung: Erfassung des Nutzers nach 10 Sek. Anwesenheit.
• Spülauslösung nach Verlassen des Nutzers:
- Kurze Spülung bei Verlassen: 1 Sek., 1,5 Sek. oder 2,5 Sek. (Abb. AA)
- Zusätzliche Spülung, wenn innerhalb der nächsten 20 Sek. keine neue Erfassung erfolgt: 1 Sek., 3,5 Sek.
oder 9,5 Sek. (Abb. AA).
• Programmwahl 1, 2 oder 3 je nach gewünschter Spülmenge und Größe des Urinals.
In Stoßzeiten wird die Spülzeit reduziert, sodass zwischen zwei Nutzungen nur das Becken gespült wird.
Nach Beendigung der Stoßzeit erfolgt eine intensive Spülung von Urinalbecken und Geruchsverschluss.
• Hygienespülung: automatische Spülung alle 12 oder 24 Stunden nach der letzten Nutzung:
verhindert Austrocknen des Geruchsverschlusses (Abb. AB)
TECHNISCHE DATEN
Elektronische Urinal-Spülarmatur:
• Empfohlener Druck 1,5 bis 5 bar.
• Spülmenge für herkömmliches Urinal: 0,15 l/Sek.
• Maximale Durchflussmenge des TEMPOMATIC 4, bei 1 bar: 0,15 l/ Sek. - bei 2 bar: 0,28 l/ Sek. - bei 3 bar: 0,40 l/Sek.
INSTALLATION
• Die Installation muss den im jeweiligen Land gültigen Normen entsprechen.
• Die Rohrdimensionen abhängig von der voraussichtlichen Durchflussmenge und des Fließdrucks berechnen.
• Schließen Sie den TEMPOMATIC 4 an ein Spühlrohr mit einem Innendurchmesser von mind. 12 an.
• Zur Vermeidung von Interferenzen der Infrarotstrahlen: Zwei TEMPOMATIC nicht einander gegenüber
oder gegenüber eines Spiegels oder spiegelnden Gegenstands installieren.
DIE DICHTIGKEIT ZWISCHEN DER ROSETTE ODER DER EDELSTAHLABDECKPLATTE UND DER WAND
MUSS SO OFT WIE MÖGLICH (MINDESTENS EINMALJÄHRLICH) ÜBERPRÜFT WERDEN. WENN NÖTIG
DICHTUNGEN AUSTAUSCHEN.
Bei Nichtbeachtung dieser Hinweise besteht die Gefahr von Einsickern in die Wand.
Hierfür kann KUHFUSS DELABIE nicht haftbar gemacht werden.
IN ZWEIFELSFALL: TECHNISCHE HOTLINE KUHFUSS DELABIE UNTER +49 (0) 231 - 49 66 34 - 12 ANRUFEN.
HINWEIS
• Einbau und Inbetriebnahme unserer Armaturen muss von geschultem Fachpersonal
unter Berücksichtigung der allgemein anerkannten Regeln der Technik durchgeführt werden.
• Angemessene Leitungsquerschnitte verhindern Wasserschläge oder Druck- / Durchflussverluste.
• Die Absicherung der Installation mit Vorfiltern, Wasserschlag- oder Druckminderern reduziert
die Wartungshäufigkeit (empfohlener Betriebsdruck 1,5 bis 5 bar).
• Vorgelagerte Absperrventile erleichtern die Wartung.
• Rohrleitungen, Vorabsperrungen, Auslaufventile und jede sanitäre Einrichtung müssen so oft wie nötig
(mindestens einmal jährlich) überprüft werden.
INSTANDHALTUNG & REINIGUNG
• Reinigung der Chromteile und Edelstahlteile: niemals scheuernde, chlor- oder säurehaltige Produkte
verwenden. Mit leichter Seifenlauge und einem weichen Tuch oder Schwamm reinigen.
• Frostschutz: Rohrleitungen absperren und Armatur zur Entleerung mehrmals betätigen.
Technischer Kundendienst:
Tel.: +49 (0) 231 - 49 66 34 - 12 - E-Mail: [email protected]
Anleitung verfügbar unter: www.kuhfuss-delabie.de
DE
DE

FUNKCJONOWANIE rys. AA iAB
• Detekcja obecności na podczerwień: uwzględnienie użytkownika po 10 s obecności.
• Uruchomienie spłukiwania po oddaleniu się użytkownika:
- Krótkie spłukiwanie po oddaleniu się użytkownika: 1 s, 1,5 s lub 2,5 s (rys. AA)
- Spłukiwanie dodatkowe jeśli w ciągu kolejnych 20 sekund nikt się nie pojawi w polu detekcji:
1 s, 3,5 s lub 9,5 s (rys. AA).
• Wybór programu 1, 2 lub 3 w zależności od potrzebnej ilości wody do spłukiwania i od rozmiaru pisuaru.
W trybie intensywnym jedynie krótkie spłukiwanie jest aktywne pomiędzy użytkownikami, spłukiwanie
dodatkowe uruchamia się na koniec intensywnego okresu.
• Automatyczne spłukiwanie co 12 h lub 24 h po ostatnim użyciu: zapobiega wysychaniu wody w syfonie (rys. AB).
OPIS
Zawór elektroniczny do pisuaru:
• Zalecane ciśnienie od 1,5 do 5 barów.
• Podstawowe natężenie wypływu dla klasycznego pisuaru: 0,15 l/s.
• Maksymalny wypływ zaworuTEMPOMATIC 4 przy 1 barze: 0,15 l/s - przy2 barach: 0,28 l/s - przy 3 barach: 0,40 l/s.
INSTALACJA
• Instalacja elektryczna musi być zgodna z normami obowiązującymi w danym kraju.
• Obliczyć wielkość orurowania w zależności od teoretycznych przepływów i dynamicznego ciśnienia.
• Podłączyć TEMPOMATIC 4 do instalacji za pomocą rury o średnicy wewnętrznej minimum Ø12.
• Aby uniknąć zakłóceń promieni na podczerwień, nie należy instalować dwóch modeli elektronicznych naprzeciwko
siebie lub naprzeciw lustra lub błyszczącego tworzywa.
USZCZELNIENIA MIĘDZY ROZETĄ LUB PŁYTĄ Z INOXU, A ŚCIANĄ MUSZĄ BYĆ SPRAWDZANE PRZYNAJMNIEJ
RAZ NA ROK LUB TYLE RAZY ILE JESTTO KONIECZNE. W RAZIE POTRZEBY NALEŻYJE WYMIENIĆ.
Nieprzestrzeganie zaleceń może spowodować przeniknięcie wody do ściany, za co DELABIE nie ponosi
odpowiedzialności.
W PRZYPADKU WĄTPLIWOŚCI, KONTAKT Z SERWISEM TECHNICZNYM DELABIE [phone].
UWAGA
• Nasza armatura musi być instalowana przez profesjonalnych instalatorów,
przestrzegając obowiązującego prawa, zapisów biur projektowych i dobrych praktyk.
• Przestrzeganie średnicy rur pozwala uniknąć uderzeń hydraulicznych lub utraty ciśnienia/wielkości wypływu
(tabela z obliczeniami w katalogu i na stronie internetowej www.delabie.pl).
• Ochrona instalacji filtrami, amortyzatorami uderzeń hydraulicznych lub reduktorami ciśnienia, zmniejsza
częstotliwość konserwacji (zalecane ciśnienie od 1,5 do 5 barów).
• Instalacja zaworów odcinających w pobliżu baterii ułatwia konserwację.
• Instalacja, zawory odcinające i czerpalne oraz każde urządzenie sanitarne muszą być sprawdzane tyle razy ile
potrzeba, jednak nie mniej niż raz w roku.
OBSŁUGA I CZYSZCZENIE
• Czyszczenie chromu lub Inoxu: nie należy używać środków żrących, na bazie chloru lub kwasu.
Czyszczenie wodą z mydłem, za pomocą miękkiej szmatki lub gąbki.
• Ochrona przed mrozem: opróżnić instalację, wielokrotnie uruchomić celem ewakuacji wody.
Serwis posprzedażowy i Pomoc techniczna:
Tel.: [phone] - e-mail: [email protected]
Ulotka jest dostępna na stronie: www.delabie.pl
PL
PL

BEDIENING WERKING fig. AA en AB
• Treedt in werking door aanwezigheidsdetectie met infrarood technologie: waarneming van de gebruiker
na 10 seconden aanwezigheid.
• Automatische activatie van de spoeling bij het weggaan van de gebruiker:
- Korte spoeling na vertrek: 1 sec, 1,5 sec of 2,5 sec (fig. AA)
- Bijkomende spoeling wanneer niemand wordt gedetecteerd binnen 20 seconden: 1 sec, 3,5 sec of 9,5 sec (fig. AA).
• Keuze uit programma 1, 2 of 3 in functie van het gewenste spoelvolume et de grootte van het urinoir.
In piekperiode, wanneer de massamodus geactiveerd is, vindt enkel een korte spoeling plaats tussen
de gebruikers, de bijkomende spoeling vindt plaats aan het einde van de piekperiode.
• Hygiënische periodieke spoeling vindt plaats elke 12 of 24 uur na het laatste gebruik: voorkomt leegstand
van de hevel (fig. AB).
EIGENSCHAPPEN
Elektronische urinoirspoeler:
• Aanbevolen druk tussen 1,5 en 5 bar.
• Basisdebiet voor een klassiek urinoir: 0,15 l/sec.
• Maximum debiet van de TEMPOMATIC 4, bij 1 bar : 0,15 l/sec - bij 2 bar : 0,28 l/sec - bij 3 bar : 0,40 l/sec.
INSTALLATIE
• De elektrische installatie dient te gebeuren volgens de plaatselijk geldende normen (in Frankrijk NF C 15100).
• Bereken de diameter van de leidingen in functie van het vermoedelijk debiet en de dynamische druk.
• Koppel de TEMPOMATIC 4 op de leidingen aan de hand van een pijp met minimum binnen Ø 12.
• Om interferentie van de infrarood stralen te vermijden, de elektronische kranen niet tegenover elkaar oftegenover
een spiegel of een blinkend object plaatsen.
DE WATERDICHTHEID VAN DE ORINGEN TUSSEN DE ROZET OF DE RVS AFDEKPLAAT EN DE MUUR
DIENT MINSTENS EEN MAAL PER JAAR EN ZO VAAK ALS NODIG NAGEKEKEN WORDEN, EN INDIEN NODIG
VERVANGEN WORDEN.
De niet-naleving van deze aanbevelingen kan het risico op insijpeling met zich meebrengen, waarvoor
DELABIE niet aansprakelijk kan worden gesteld.
IN GEVAL VAN TWIJFEL, CONTACT OPNEMEN MET DE TECHNISCHE DIENST VAN DELABIE: + 32 (0)2 520 16 76.
AANBEVELINGEN
• Onze kranen dienen geplaatst te worden door professionele vaklui die de plaatselijk geldende
reglementering, de voorschriften van de studieburelen en de "regels der kunst" dienen te respecteren.
• Respecteer de benodigde diameters van de leidingen om waterslagen of druk/debietverliezen tegen
te gaan (zie de berekeningstabel in de catalogus of op www.delabiebenelux.com).
• Bescherm de installatie met filters, waterslagdempers of drukregelaars en beperk zo het onderhoud.
• Plaats stopkranen in de nabijheid van de kraan om eventuele onderhoudswerken te vergemakkelijken
(Aanbevolen druk: 1,5 tot 5 bar).
• De leidingen, stopkranen, tapkranen en andere sanitaire toestellen dienen zo vaak als nodig gecontroleerd
te worden oftoch minstens 1 per jaar.
ONDERHOUD EN REINIGING
• Reinigen van chroom of RVS: gebruik nooit schuurmiddelen en chloorhoudende of andere chemische
producten: reinig met zeepwater en een zachte doek of spons.
• Vorstvrij stellen: spoel de leidingen en stel de kraan enkele keren na elkaar in werking zodat ze volledig
geledigd wordt.
Dienst Na Verkoop en Technische dienst:
Tel.: + 32 (0)2 520 16 76 - e-mail: [email protected]
Deze handleiding is beschikbaar op www.delabiebenelux.com
NL
NL
