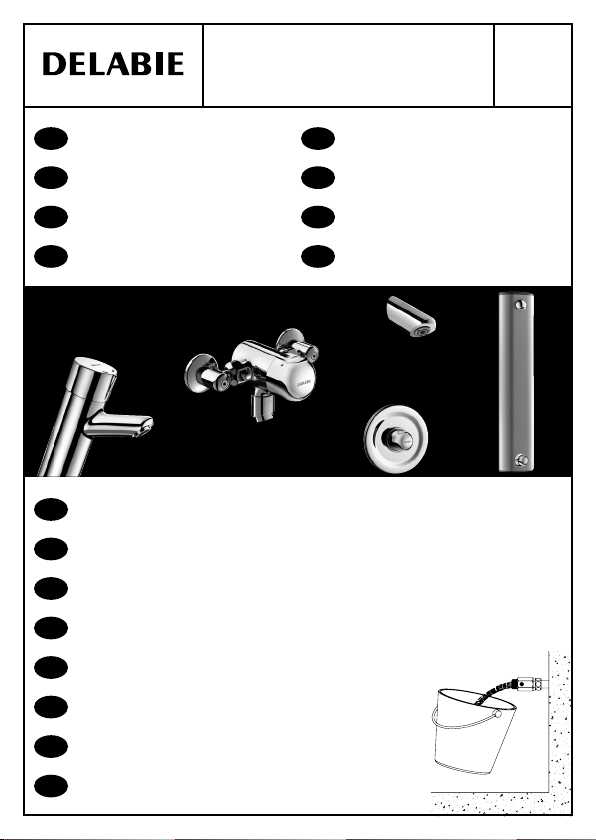

Delabie TEMPOMIX 795000 User manual

Mitigeur temporisé
pour lavabo ou douche
Time flow mixer
for washbasins or showers
Selbstschluss-Mischbatterie
für Waschtisch oder Dusche
Bateria czasowa
do umywalki lub natrysku
Zelfsluitende mengkraan
voor wastafel of douche
Grifería mezcladora temporizada
para lavabo o ducha
Misturadora temporizada para
lavatório ou duche
Порционный смеситель
для раковины или душа
DE
FR
EN
PL
NL
ES
PT
RU
Purger soigneusement les canalisations
avant la pose et la mise en service du produit.
Thoroughly flush the pipes to remove any impurities
before installing and commissioning the product.
Vor Montage und Inbetriebnahme des Produkts
die Anschlussleitungen regelkonform spülen.
Dokładnie wypłukać instalację przed
montażem i uruchomieniem produktu.
Spoel zorgvuldig de leidingen alvorens
tot installatie of ingebruikname van de kraan over te gaan.
Purgar cuidadosamente las tuberías
antes de la instalación y de la utilización del producto.
Purgar cuidadosamente as canalizações
antes da colocação e utilização do produto.
Перед установкой и подключением устройства тщательно
промыть канализационные трубы напором воды.
ES
FR
EN
DE
PL
NL
PT
RU
NT 795 V2
Indice A
TEMPOMIX

30 max.
138
110
34°
58
Ø 34
795000, 79500015, 795100
1
E F G
A
DCB
Ø 50
+
+
x 2

IH
J
-
+
-
+

796000, 796838, 798152
2
Ø 50
150
150
BA
DC
1/2"
35
25°
70
-
+

E
+
-

790006, 790008, 790875, 790874, 790000, 790970
3
2100
150
ED
A B C
2100

GF
H
-
+
+
-

790909, 790912, 790709, 790712, 790927,
790925, 792427, 792425
4
110
130
55-75
C
BA
E
D
F
0-20

H
I J
-
+
+
-
G1
G2

790300, 79030015, 790305, 79030515, 790310,
790350, 79035015, 790204, 790214, 790206,790216
5
BA
130
C D E
2300
2200
1100
1530
2300
2200
1100
1530
2200
2100
1300
1722
2200
2100
1300
1722

I
K
G
H
J
F
-
+
+
-

FONCTIONNEMENT
• Ouverture par pression sur le croisillon.
• Sélection de température par rotation du croisillon.
• Fermeture automatique temporisée à ~7 secondes pour les lavabos et ~30 secondes pour
les douches (+5/-10 à 3 bar selon la norme européenne ENNF 816).
• Les produits sont conçus pour supporter les chocs thermiques et chimiques dans le cadre
des réglementations en vigueur.
• Pression d’alimentation : 10 bar maximum (recommandée : 1 à 5 bar dynamique).
INSTALLATION
•Ne jamais enlever les clapets antiretour incorporés dans les arrivées d’eau (indispensables).
• Monter les joints filtres fournis, dans le sens indiqué sur les dessins. Ils servent à protéger les clapets
antiretour et à les maintenir en place.
IL REVIENTÀ L’INSTALLATEUR LA RESPONSABILITÉ :
• DE RENDRE ÉTANCHE LA NICHE D’ENCASTREMENTAFIN D’INTERDIRE TOUTE ENTRÉE D’EAU ;
• D'EMPÊCHER, EN CAS DE PRÉSENCE ACCIDENTELLE D’EAU DANS LA NICHE
D’ENCASTREMENT (CONDENSATION, RUISSELLEMENT, FUITE...), TOUTE STAGNATION ET
D'ASSURER L’ÉVACUATION DE CETTE EAU À L’EXTÉRIEUR DE LANICHE D’ENCASTREMENT ;
• DE VÉRIFIER AU MOINS UNE FOIS PAR AN ETAUSSI SOUVENT QUE NÉCESSAIRE L’ÉTANCHÉITÉ
DES JOINTS ENTRE LA ROSACE ET LA PLAQUE INOX ET LE MUR ET ENTRE LA ROSACE OU
LA PLAQUE INOX ET LE CORPS DU ROBINET. EN CAS DE BESOIN, LES REMPLACER.
Le non-respect de ces conseils risque d’engendrer des infiltrations dans le mur, pour lesquelles
DELABIE ne pourrait être tenu responsable.
EN CAS DE DOUTE, APPELEZ L’ASSISTANCE TECHNIQUE DELABIE AU [phone].
RÉGLAGE DU DÉBIT Fig. 1.I, 2.D, 3.G, 4.H, 5.G
• Le débit est préréglé d’usine à 3 l/min à 3 bar pour les lavabos, il est ajustable de 1,5 à 6 l/min.
• Les kits de douche équipés de la pomme de douche ROUND ou TONIC JET et les panneaux de douche
sont réglés à 6 l/min à 3 bar.
• Les mitigeurs de douche seuls sont préréglés à 12 l/min à 3 bar et peuvent être ajustés de 9 à 12 l/min.
RAPPEL
•Nos robinetteries doivent être installées par des installateurs professionnels en respectant
les réglementations en vigueur, les prescriptions des bureaux d'études fluides et les règles de l'art.
•Respecter le diamètre des tuyauteries permet d'éviter les coups de bélier ou pertes de pression/débit
(voir le tableau de calcul du catalogue et en ligne surwww.delabie.fr).
•Protéger l'installation avec des filtres, antibéliers ou réducteurs de pression diminue lafréquence
d'entretien (pression conseillée 1 à 5 bar).
•Poser des vannes d'arrêt à proximité des robinets facilite l'intervention d'entretien.
• Les canalisations, filtres, clapets antiretour, robinets d'arrêt, de puisage, cartouche et tout appareil
sanitaire doivent être vérifiés au moins une fois par an et aussi souvent que nécessaire.
FR

Service Après-Vente :
Tél.: + 33 (0)3 22 60 22 74 - e.mail : [e-mail]
Notice disponible sur : www.delabie.fr

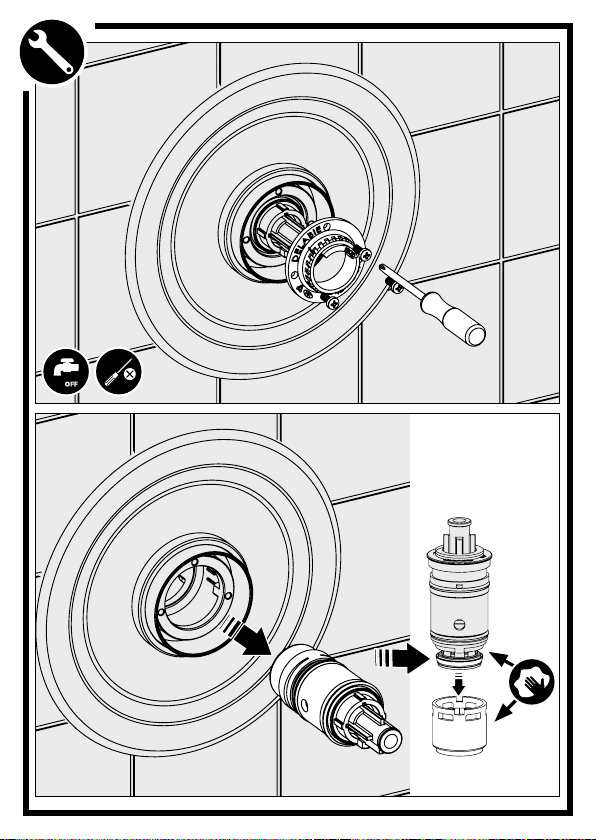

MAINTENANCE
Nous vous recommandons un contrôle annuel des pièces suivantes :
• Clapets antiretour et filtres : détartrage et remplacement des pièces usées ou abimées.
• Cartouche interchangeable.
ENTRETIEN & NETTOYAGE
•Nettoyage du chrome et de l'Inox : ne jamais utiliser d’abrasifs ou tout autre produit à base de
chlore ou d’acide. Nettoyer a l’eau légèrement savonneuse avec un chiffon ou une éponge.
•Mise hors gel : purger les canalisations et actionner plusieurs fois la robinetterie pour la vider
de son contenu d’eau. En cas d’exposition prolongée au gel, nous recommandons de démonter
les mécanismes et de les stocker à l’abri.
FR

OPERATION
• Open by pressing the control knob.
• Select temperature byturning the control knob.
• Timed automatic shut-off after ~7 seconds for basins and ~30 seconds for showers
(+5/-10 at 3 bar according to the European Norm ENNF 816).
• The products have been designed to withstand both thermal and chemical shocks in line
with current regulations.
• Supply pressure: 10 bar maximum (recommended: 15 bar dynamic pressure).

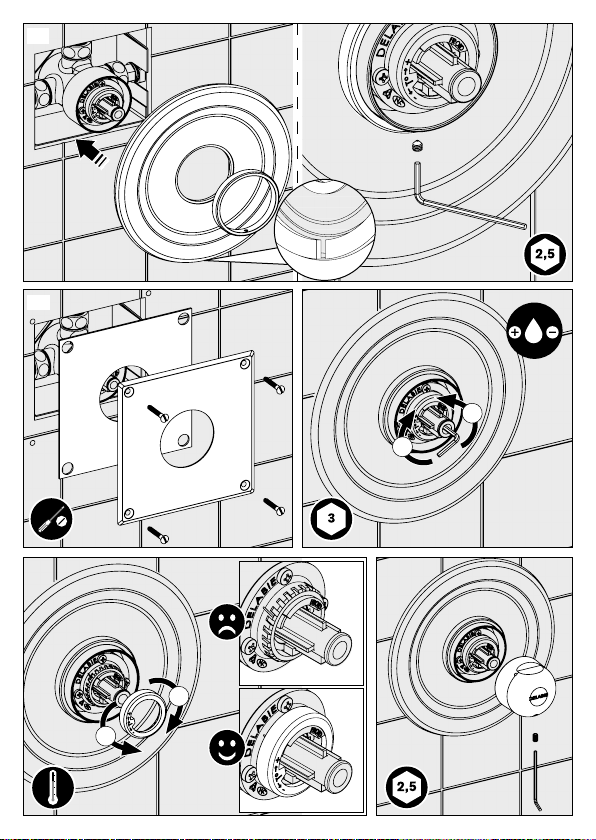

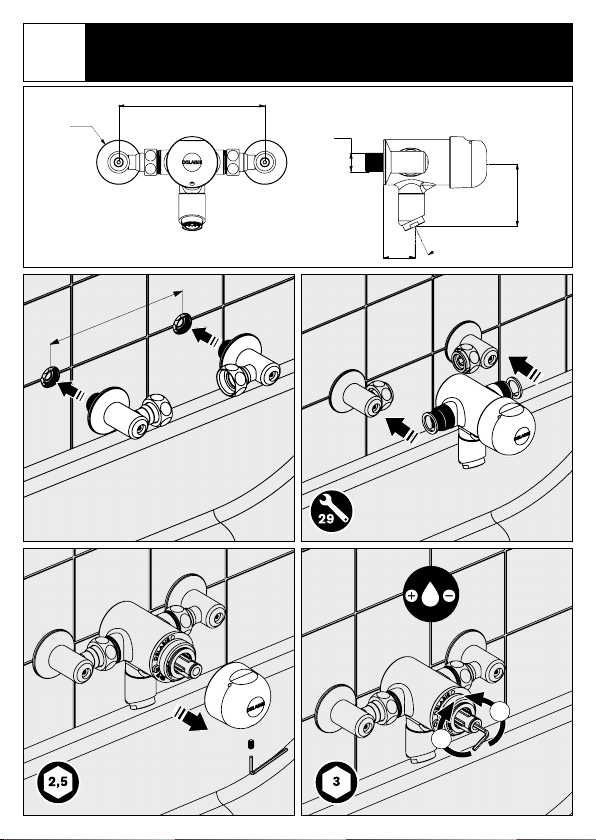

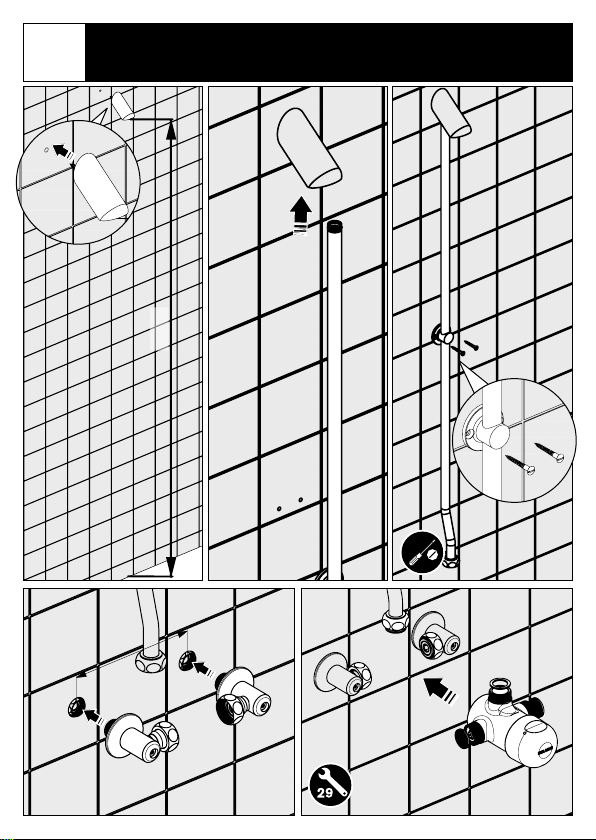

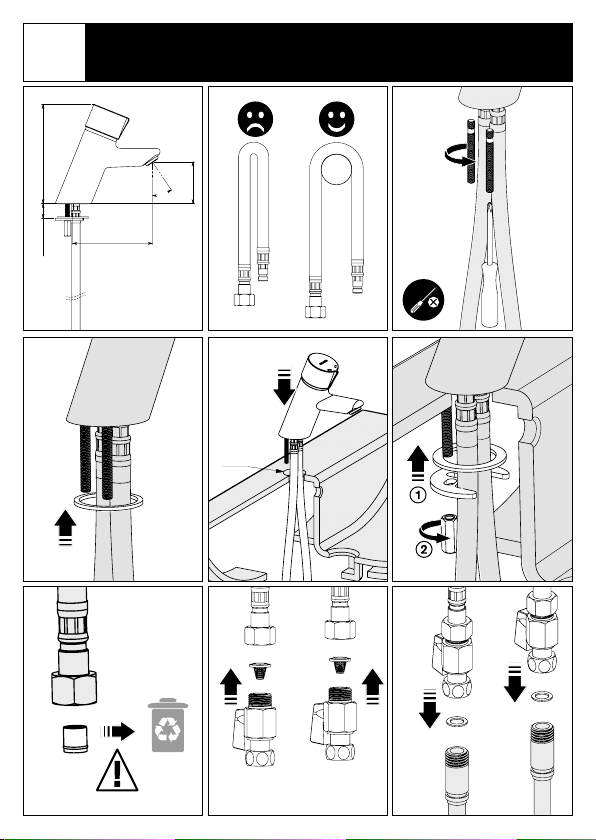

INSTALLATION
•Never remove the non-return valves built into the water inlets (indispensable).
• Fit the connection filters, in the same way as indicated in the instructional images.
Their function is to protect the non-return valves and keep them in place.
THE INSTALLER MUST ENSURE:
• THE SEAL AROUND THE RECESSING HOUSING IS WATERPROOF TO PREVENTANY INGRESS
OF WATER;
• ANY WATER ACCIDENTALLY ENTERING THE RECESSING HOUSING (E.G. CONDENSATION, RUN
OFF, LEAKS, ETC.) HAS A DRAINAGE POINT TO PREVENT ANY STAGNATION;
• THE INTEGRITY OF THE SEALS BETWEEN THE STAINLESS STEEL WALL PLATE AND THE WALL
OR THE WALL PLATE AND THE MIXER AT LEAST ONCE AYEAR, AND MAKE GOOD IF NECESSARY.
If this advice is not followed, water may leak into the wall.
DELABIE cannot be held responsible for any ingress.
FOR FURTHER INFORMATION PLEASE CALL DELABIE TECHNICAL SUPPORT
UK: 01491 821821. ALL OTHER MARKETS: [phone].
FLOW RATE ADJUSTMENT Fig. 1.I, 2.D, 3.G, 4.H, 5.G
• The flow rate is pre-set atthe factoryat 3 lpm at 3 bar pressure forbasins, it can be adjusted from 1.56 lpm.
• Shower kits are equipped with ROUND orTONIC JET shower head and the shower panels are set at
6 lpm at 3 bar.
• Individual shower mixers are pre-set at 12 lpm at 3 bar and can be adjusted from 912 lpm.
REMEMBER
•Our mixers must be installed by professional installers in accordance with current regulations
and recommendations in your country, and the specifications ofthe fluid engineer.
•Sizing the pipes correctly will avoid problems of flow rate, pressure loss and water hammer
see calculation table in our brochure and online at www.delabie.co.uk or www.delabie.com).
•Protect the installation with filters, water hammer absorbers and pressure reducers to reduce
the frequency of maintenance (recommended pressure from 1 to 5 bar maximum).
•Install stopcocks close to the mixer to facilitate maintenance.
• The pipework, filters, non-return valves, stopcocks, bib taps, cartridge and all sanitaryfittings should be
checked at least once ayear, and more frequently if necessary.
EN

After Sales Care Support:
For the UK market only: Tel. [phone] - email: [email protected]
The installation guide is available on: www.delabie.co.uk
For all other markets: Tel. [phone] - email: [email protected]
The installation guide is available on: www.delabie.com

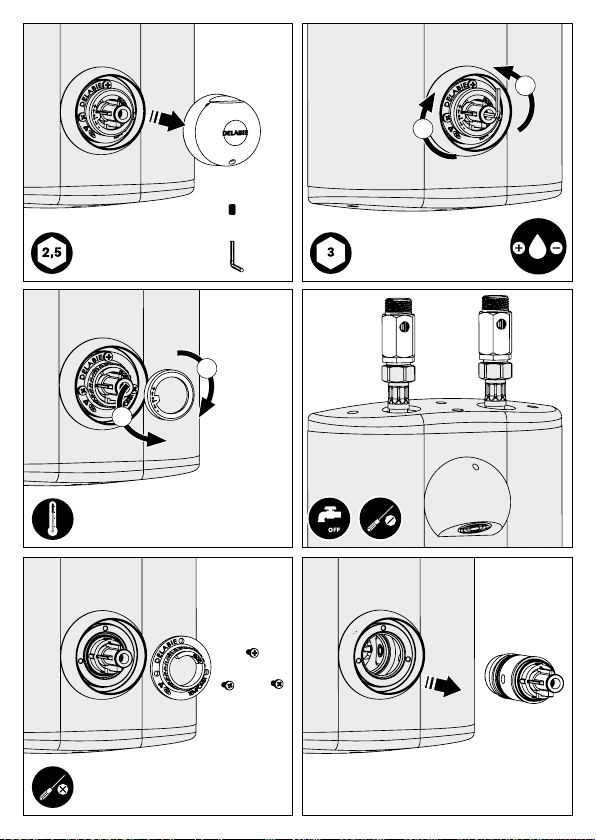

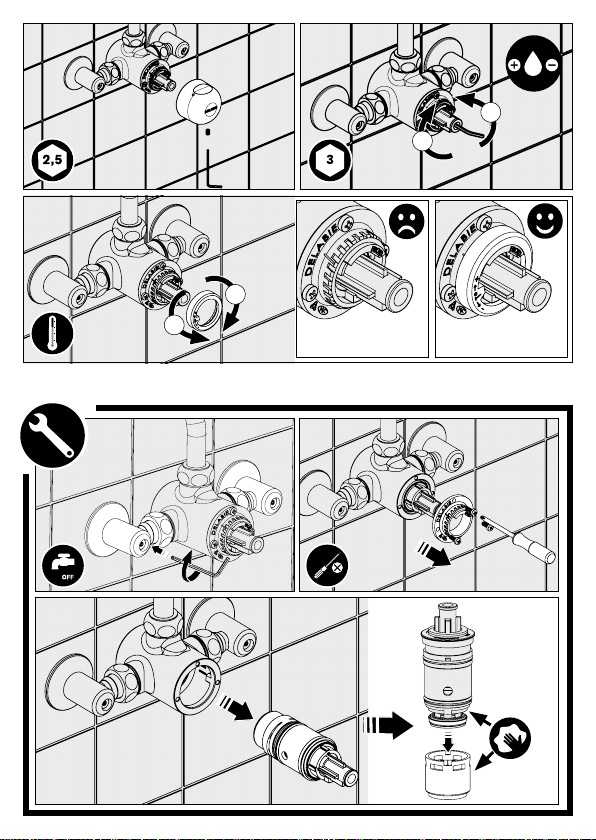

MAINTENANCE
We recommend checking the following parts annually:
• Non-return valves and filters: descaling and replacement of worn or damaged parts.
• Interchangeable cartridge.
MAINTENANCE & CLEANING
•Cleaning chrome and stainless steel: do not use abrasive, chlorine or any other acid-based
cleaning products. Clean with mild soapy water using a cloth or a sponge.
•Frost protection: drain the pipes and operate the mixer several times to drain any remaining water.
In the event of prolonged exposure to frost, we recommend taking the mechanisms apart and storing
them indoors.
EN

FUNKTIONSWEISE
• Öffnung durch Drücken des Bediengriffs.
• Temperaturwahl durch Drehen des Bediengriffs.
• Automatische Abschaltung nach ~ 7 Sek. für Waschtisch und ~ 30 Sek. für Dusche
(+5/-10 bei 3 bar nach der europäischen Norm DIN EN 816).
• Die Produkte wurden konzipiert, um thermischen und chemischen Desinfektionen im Rahmen der
bestehenden Richtlinien zu widerstehen
• Versorgungsdruck: maximal 10 bar (empfohlen: 1 bis 5 bar Fließdruckl).
INSTALLATION
•Entfernen Sie nicht die Rückflussverhinderer, die sich an den Wasseranschlüssen befinden
(unabdingbar).
• Bringen Sie die mitgelieferten Siebdichtungen wie in der Abbildung eingezeichnet an. Sie dienen dazu,
die Rückflussverhinderer zu schützen und diese festzuhalten.
DER INSTALLATEUR TRÄGT DIE VERANTWORTUNG FÜR:
• DIE ABDICHTUNG DER UNTERPUTZAUSSPARUNG GEGEN JEDES EINDRINGEN VON WASSER;
• BEI ZUFÄLLIGEM VORHANDENSEIN VON WASSER IN DER UNTERPUTZAUSSPARUNG
(KONDENSATION, EINSICKERN, UNDICHTIGKEIT...) ISTDARAUF ZUACHTEN, JEGLICHE
STAGNATION ZU VERMEIDEN UND DAS ABFLIESSEN DIESES WASSERS AUS DER UNTERPUTZ-
AUSSPARUNG ZU GEWÄHRLEISTEN;
• DIE ÜBERPRÜFUNG DER ABDICHTUNGEN ZWISCHEN ROSETTE ODER EDELSTAHLPLATTE
UND WAND UND ZWISCHEN ROSETTE ODER EDELSTAHLPLATTE UND ARMATURENKÖRPER
MINDESTENS EINMALJÄHRLICH ODER SO OFT WIE NÖTIG. FALLS NÖTIG, SIND DIE
ABDICHTUNGEN ZU ERSETZEN.
Bei Nichtbeachtung dieser Hinweise besteht die Gefahr von Einsickern in die Wand.
Hierfür kann KUHFUSS DELABIE nicht haftbar gemacht werden.
IN ZWEIFELSFALL: TECHNISCHE HOTLINE KUHFUSS DELABIE UNTER +49 (0) 231 - 49 66 34 - 12
ANRUFEN.
DURCHFLUSSREGULIERUNG Abb. 1.I, 2.D, 3.G, 4.H, 5.G
• Der Durchfluss ist werkseitig voreingestellt auf 3 l/min bei 3 barfür Waschtisch-Ausführungen, die
Menge kann auf 1,5 bis 6 l/min eingestellt werden.
• Duschkombinationen mit Brausekopf ROUND oder TONIC JET und Duschelemente sind auf 6 l/min
bei 3 bar eingestellt.
• Dusch-Mischbatterien ohne Brausekopf sind voreingestellt auf 12 l/min bei 3 bar und können
auf 9 bis 12 l/min eingestellt werden.
HINWEIS
•Einbau und Inbetriebnahme unserer Armaturen muss von geschultem Fachpersonal unter
Berücksichtigung der allgemein anerkannten Regeln derTechnik durchgeführt werden.
•Angemessene Leitungsquerschnitte verhindernWasserschläge oder Druck- / Durchflussverluste.
•Die Absicherung der Installation mit Vorfiltern, Wasserschlag- oder Druckminderern reduziert die
Wartungshäufigkeit (empfohlener Betriebsdruck 1 bis 5 bar).
•Vorgelagerte Absperrventile erleichtern die Wartung.
• Rohrleitungen, Schutzfilter, Rückflussverhinderer, Vorabsperrungen, Auslaufventile, Kartusche und jede
sanitäre Einrichtung müssen so oft wie nötig (mindestens einmal jährlich) überprüft werden.
DE

Technischer Kundendienst:
Tel.: +49 (0) 231 - 49 66 34 - 12 - E-Mail: [email protected]
Anleitung verfügbar unter: www.kuhfuss-delabie.de
WARTUNG
Wir empfehlen die jährliche Kontrolle der folgenden Bauteile:
• Rückflussverhinderer und Schutzfilter: Entkalkung oder Auswechseln der abgenutzten oder
beschädigten Teile.
• Austauschbare Kartusche
INSTANDHALTUNG & REINIGUNG
•Reinigung der Chrom- und Edelstahlteile: niemals scheuernde, chlor- oder säurehaltige Produkte
verwenden. Mit leichter Seifenlauge und einem weichen Tuch oder Schwamm reinigen.
•Frostschutz: Rohrleitungen absperren und Armatur zur Entleerung mehrmals betätigen.
Ist der Mechanismus längerem Frost ausgesetzt, empfiehlt sich die Demontage und Einlagerung
empfindlicher Bauteile.
DE

FUNKCJONOWANIE
• Otwarcie przez naciśnięcie przycisku-pokrętła.
• Regulacja temperatury obrotem przycisku-pokrętła.
• Automatyczne zamknięcie czasowe ~7 sekund dla umywalki i ~30 sekund dla natrysku
(+5/-10 przy 3 barach według normy PNEN 816).
• Produkty mogą zostać poddane dezynfekcji termicznej i chemicznej zalecanej w ramach
obowiązujących przepisów prawnych.
• Ciśnienie zasilania: maksymalnie 10 barów (zalecane: 1 do 5 barów dynamiczne).
INSTALACJA
•Nigdy nie wyciągać zaworów zwrotnych osadzonych w przyłączach wody (są niezbędne).
• Umieścić dostarczone filtry-uszczelki, w kierunku wskazanym na rysunku. Chronią one zawory zwrotne
przed zanieczyszczeniami i pozwalają utrzymać je na swoim miejscu.
INSTALATOR JEST ODPOWIEDZIALNY ZA:
• USZCZELNIENIE WNĘKI MONTAŻOWEJ, ABY UNIKNĄĆ PRZEDOSTANIA SIĘ WODY;
• NIEDOPUSZCZENIE DO STAGNACJI I ZAPEWNIENIE EWAKUACJI WODY Z WNĘKI W PRZYPADKU
POJAWIENIA SIĘ WODY (KONDENSACJA, ŚCIEKANIE, WYCIEK...);
• USZCZELNIENIA MIĘDZY ROZETĄ LUB PŁYTĄ Z INOXU A ŚCIANĄ, ORAZ MIĘDZY ROZETĄ LUB
PŁYTĄ Z INOXU A KORPUSEM BATERII MUSZĄ BYĆ SPRAWDZANE PRZYNAJMNIEJ RAZ NA ROK
LUB TYLE RAZY ILE JEST TO KONIECZNE. W RAZIE POTRZEBY NALEŻY JE WYMIENIĆ.
Nieprzestrzeganie zaleceń może spowodować przeniknięcie wody do ściany, za co DELABIE
nie ponosi odpowiedzialności.
W PRZYPADKU WĄTPLIWOŚCI, KONTAKT Z SERWISEM TECHNICZNYM DELABIE [phone].
REGULACJA WYPŁYWU RYS. 1.I, 2.D, 3.G, 4.H, 5.G
• Wypływ jest nastawiony fabrycznie 3 l/min (przy 3 barach) dla umywalek, możliwość regulacji
od 1,5 do 6 l/min.
• Zestawy natryskowe wyposażone w wylewkę ROUND lub TONICJET oraz panele natryskowe
są nastawiona na 6 l/min przy 3 barach.
• Same baterie bez wylewek są nastawione na 12 l/min przy 3 barach i mogą być regulowane
od 9 do 12 l/min.
UWAGA
•Nasza armatura musi być instalowana przez profesjonalnych instalatorów, przestrzegając
obowiązującego prawa, zapisów biur projektowych i dobrych praktyk.
•Przestrzeganie średnicy rur pozwala uniknąć uderzeń hydraulicznych lub straty ciśnienia/wielkości
wypływu (tabele z obliczeniami w katalogu i na stronie internetowej www.delabie.pl).
•Ochrona instalacji filtrami, amortyzatorami uderzeń hydraulicznych lub reduktorami ciśnienia,
zmniejsza częstotliwość konserwacji (Zalecane ciśnienie: 1 do 5 barów).
•Instalacja zaworów odcinających w pobliżu armatury ułatwia konserwację.
• Instalacja, filtry, zawory zwrotne, zawory odcinające i czerpalne, głowice oraz każde urządzenie sanitarne
muszą być sprawdzane tyle razy ile jest to konieczne, jednak nie mniej niż raz w roku.
PL

KONSERWACJA
Zalecamy przynajmniej raz w roku kontrolę następujących elementów:
• Zawory zwrotne i filtry: odkamienianie lub wymiana elementów zużytych lub zniszczonych.
• Wymienna głowica
OBSŁUGA I CZYSZCZENIE
•Czyszczenie chromu i stali nierdzewnej: nie należy używać środków żrących, na bazie chloru lub
kwasu. Czyszczenie wodą z mydłem, za pomocą miękkiej szmatki lub gąbki.
•Ochrona przed mrozem: opróżnić instalację, wielokrotnie uruchomić celem ewakuacji wody.
W przypadku długotrwałego narażenia mechanizmów na mróz zalecamy ich demontaż i przechowywanie
w temperaturze pokojowej.
PL
Serwis posprzedażowy i Pomoc techniczna:
Tel.: [phone] - e-mail: [email protected]
Ulotka jest dostępna na stronie: www.delabie.pl
