Delabie TEMPOMIX 790BOX-790218 User manual

NT 790KIT
Indice G
TEMPOMIX
Mitigeur temporisé de douche
dans boîtier étanche
Time flow shower mixer
in a waterproof housing
Selbstschluss-Mischbatterie für Dusche
in wasserdichtem Unterputzkasten
Czasowa bateria natryskowa
w wodoszczelnej skrzynce
Zelfsluitende douchemengkraan
in waterdichte inbouwdoos
Mezclador para ducha
en caja estanca
Misturadora temporizada de duche
em módulo estanque
Порционный смеситель для душа
с герметичным блоком
Purger soigneusement les canalisations
avant la pose et la mise en service du produit.
Thoroughly flush the pipes to remove any impurities
before installing and commissioning the product.
Vor Montage und Inbetriebnahme des Produkts
die Anschlussleitungen regelkonform spülen.
Dokładnie wypłukać instalację
przed montażem i uruchomieniem produktu.
Spoel zorgvuldig de leidingen alvorens
tot installatie of ingebruikname van de kraan over te gaan.
Purgar cuidadosamente las tuberías
antes de la instalación y de la utilización del producto.
Purgar cuidadosamente as canalizações
antes da colocação e utilização do produto.
Перед установкой и подключением устройства тщательно
промыть канализационные трубы напором воды.
RU
PT
DE
DE
FR
FR
EN
EN
PL
PL
NL
NL
NL
ES
DE
DE
FR
FR
EN
EN
PL
PL RU
PT
NL
NL
NL
ES

A
200 - 220
B
CD
E
260
200
220
160
1/2" 3/4" 1/2"
G
10-30
x 3
81
10-30
10
F

M
2m10
H I
J
K
L
60234.10P

AC
AA
N
20-30 mm10-20 mm
PUSH
-
+
AB
O
PUSH
900015
743789
743790

FONCTIONNEMENT
• Ouverture par pression sur le croisillon.
• Sélection de la température par rotation du croisillon.
• Fermeture automatique temporisée à ~30 secondes (+5/-10 à 3 bar selon la norme européenne ENNF 816).
• Température d’alimentation en ECS : 55°C85°C (la différence de température entre l’eau chaude
et l’eau froide doit être au minimum de 50°C).
• Les produits sont conçus pour supporter les chocs thermiques et chimiques dans le cadre des réglementations
en vigueur.
• Pression : 1 bar (100kPa) à 5 bar (500 kPa) recommandée 3 bar (300 kPa).
Différence de pression aux entrées : 1 bar maxi.
RÉGLAGE DU DÉBIT fig. O
• Le débit est préréglé d’usine à 12 l/min à 3 bar, pour les douches (réfs équipées de pommes de douche ROUND :
6 l/min). Le débit peut être ajusté sans couper l’eau ni démonter le mécanisme.

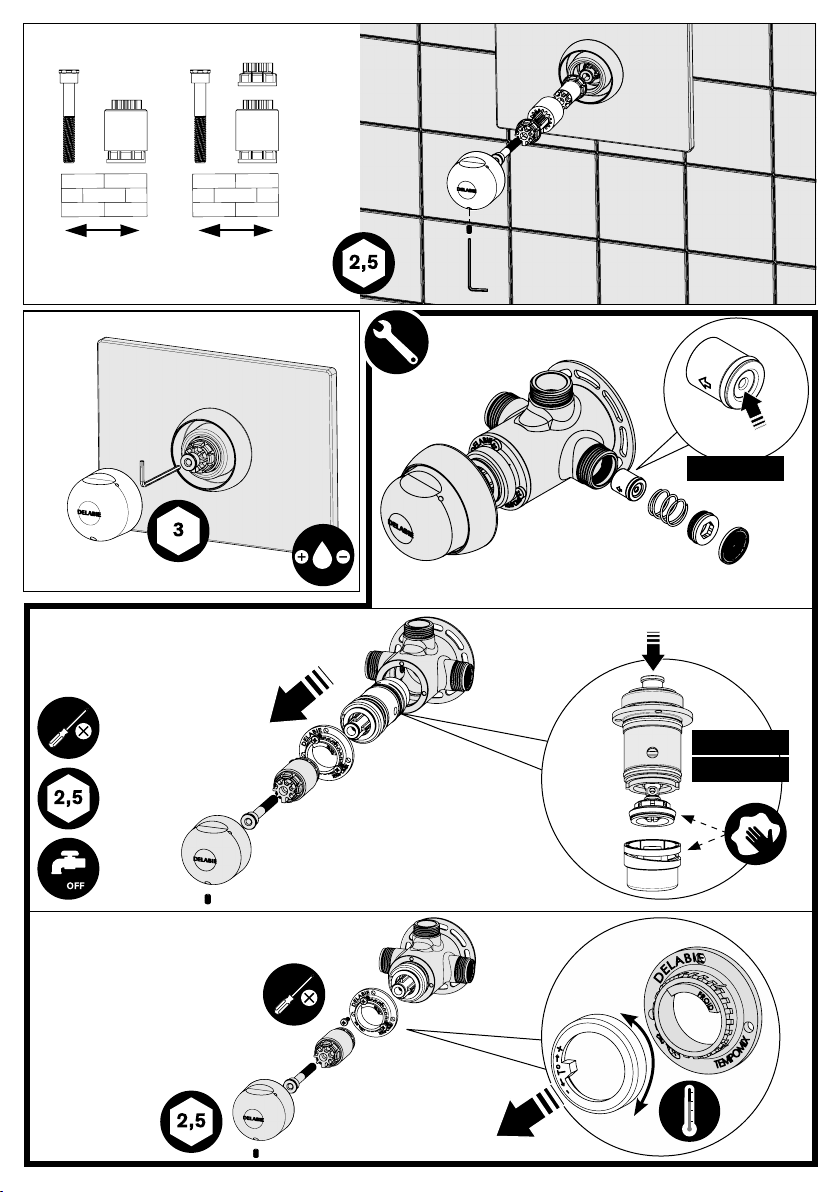

MAINTENANCE fig. P et Q
Nous vous recommandons un contrôle annuel des pièces suivantes :
• Clapets antiretour et filtres : détartrage et remplacement des pièces usées ou abîmées.
• Cartouche interchangeable : détartrage des pièces internes et remplacement des pièces et joints usés ou abîmés
FR
RAPPEL
• Nos robinetteries doivent être installées par des installateurs professionnels en respectant
les réglementations en vigueur, les prescriptions des bureaux d'études fluides et les règles de l'art.
• Respecter le diamètre des tuyauteries permet d'éviter les coups de bélier ou pertes de pression/débit (
voir le tableau de calcul du catalogue et en ligne sur www.delabie.fr).
• Protéger l'installation avec des filtres, antibéliers ou réducteurs de pression diminue la fréquence d'entretien
(pression conseillée 1 à 5 bar).
• Poser des vannes d'arrêt à proximité des robinets facilite l'intervention d'entretien.
• Les canalisations, filtres, clapets antiretour, robinets d'arrêt, de puisage, cartouche et tout appareil sanitaire
doivent être vérifiés au moins une fois par an et aussi souvent que nécessaire.
ENTRETIEN & NETTOYAGE
• Nettoyage du chrome, de l'aluminium et de l'Inox : ne jamais utiliser d'abrasifs ou tout autre produit à base de
chlore ou d'acide. Nettoyer à l'eau légèrement savonneuse avec un chiffon ou une éponge.
• Mise hors gel : purger les canalisations et actionner plusieurs fois la robinetterie pour la vider de son contenu d'eau.
En cas d’exposition prolongée au gel, nous recommandons de démonter les mécanismes et de les stocker à l’abri.
Service Après-Vente :
Tél. : + 33 (0)3 22 60 22 74 - e-mail : [e-mail]
Notice disponible sur : www.delabie.fr

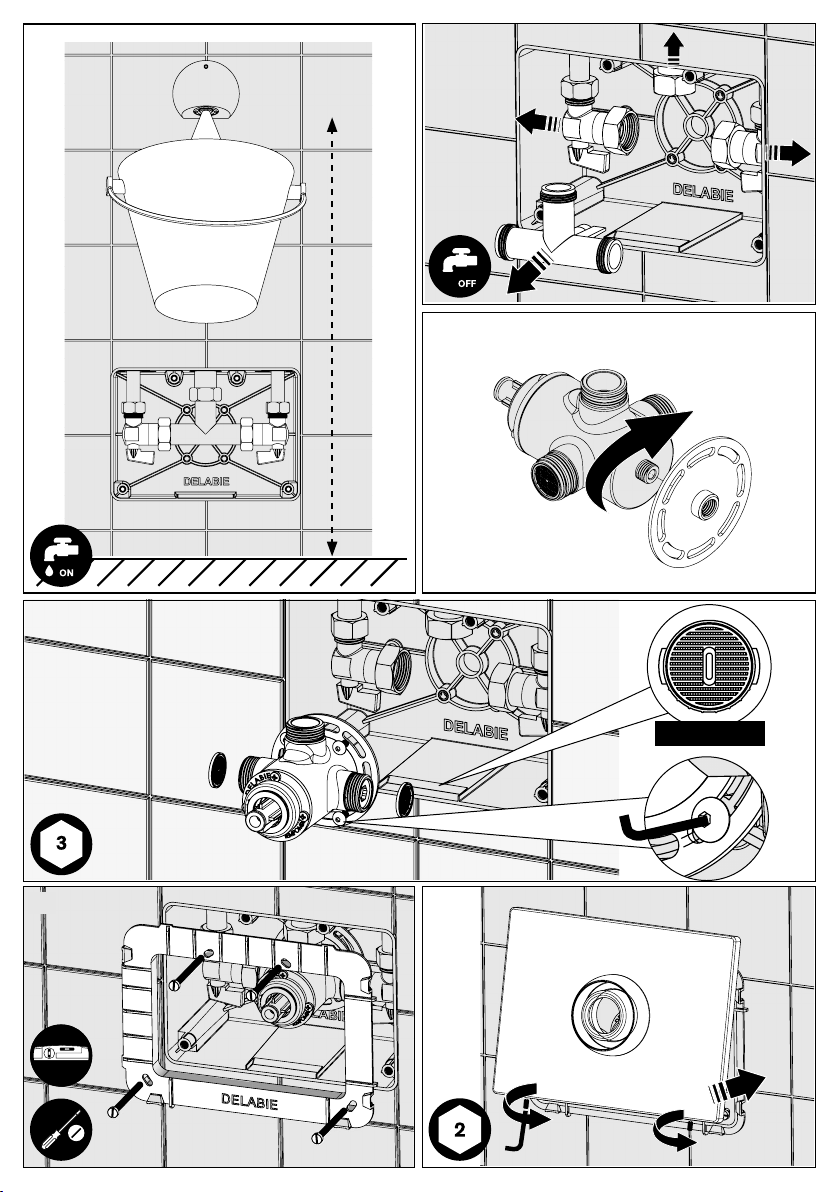

INSTALLATION
Ne jamais enlever les clapets antiretour incorporés dans les arrivées d’eau (indispensables).
IL REVIENTÀ L'INSTALLATEUR LA RESPONSABILITÉ :
• DE RENDRE ÉTANCHE LA NICHE D’ENCASTREMENTAFIN D’INTERDIRE TOUTE ENTRÉE D’EAU ;
• D'EMPÊCHER, EN CAS DE PRÉSENCE ACCIDENTELLE D’EAU DANS LA NICHE D’ENCASTREMENT
(CONDENSATION, RUISSELLEMENT, FUITE...), TOUTE STAGNATION ET D'ASSURER L’ÉVACUATION DE CETTE
EAU À L’EXTÉRIEUR DE LA NICHE D’ENCASTREMENT ;
• DE VÉRIFIER AU MOINS UNE FOIS PAR AN ETAUSSI SOUVENT QUE NÉCESSAIRE L’ÉTANCHÉITÉ DES JOINTS
ENTRE LA ROSACE ET LA PLAQUE INOX ET LE MUR ET ENTRE LA ROSACE OU LA PLAQUE INOX
ET LE CORPS DU ROBINET. EN CAS DE BESOIN, LES REMPLACER.
Le non-respect de ces conseils risque d’engendrer des infiltrations dans le mur, pour lesquelles DELABIE
ne pourrait être tenu responsable.
EN CAS DE DOUTE, APPELEZ L’ASSISTANCE TECHNIQUE DELABIE AU [phone].

OPERATION
• Activate by pressing the push-button control.
• Temperature control by rotating the push-button control.
• Automatic timed shut-off after ~30 seconds (+5/-10 at 3 bar according to the European Standard EN 816).
• Supply with cold water and hot water between 5585°C (with a minimum temperature difference of 50°C between
the hot and cold water).
• The products are designed to withstand the thermal and chemical shocks as described by current guidelines.
• Pressure: 1 - 5 bar (100 - 500kPa), we recommend 3 bar (300kPa).
Maximum pressure differential at the inlets: 1 bar.
MAINTENANCE FIG. P and Q
We recommend an annual check of the following items:
• Non-return valves and filters: de-scale and replace worn or damaged parts.
• Inter-changeable cartridge: de-scale internal parts and replace worn or damaged parts.
ADJUSTING THE FLOW RATE FIG. O
• The flow rate is pre-set at the factory at 12 lpm at 3 bar for showers (models fitted with ROUND shower heads are
set at 6 lpm). The flow rate can be adjusted without shutting-off the water supply or removing the mixer.
EN
INSTALLATION
Do not remove the non-return valves integrated in the inlets in any circumstance.
THE INSTALLER MUST ENSURE:
• THE SEAL AROUND THE RECESSING HOUSING IS WATERPROOF TO PREVENT ANY INGRESS OF WATER;
• ANY WATER ACCIDENTALLY ENTERING THE RECESSING HOUSING (E.G. CONDENSATION, RUN OFF, LEAKS,
ETC.) HAS AN EXTERNAL DRAINAGE POINTTO PREVENT ANY STAGNATION;
• THE INTEGRITY OF THE SEALS BETWEEN THE STAINLESS STEEL WALL PLATE AND THE WALL OR
THE WALL PLATE AND THE MIXER AT LEAST ONCE AYEAR, AND MAKE GOOD IF NECESSARY.
If this advice is not followed, water may leak into the wall.
DELABIE cannot be held responsible for any ingress.
FOR FURTHER INFORMATION PLEASE CALL DELABIE TECHNICAL SUPPORT
UK: 01491 821821. ALL OTHER MARKETS: [phone].
REMEMBER
• Our mixers/taps/valves must be installed by professional installers in accordance with current regulations
and recommendations in your country, and the specifications of the fluid engineer.
• Sizing the pipes correctly will avoid problems of flow rate, pressure loss and water hammer (see calculation
table in our brochure and online at www.delabie.com).
• Protect the installation with filters, water hammer absorbers and pressure reducers to reduce the frequency of
maintenance (recommended pressure from 1 to 5 bar maximum).
• Install stopcocks close to the mixer/tap/valve to facilitate maintenance.
• The pipework, filters, non-return valves, stopcocks, bib taps, cartridge and all sanitary fittings should be checked
at least once a year, and more frequently if necessary.
After Sales Care Support:
For the UK market only: Tel. [phone] - email: [email protected]
The installation guide is available on: www.delabie.co.uk
For all other markets: Tel. [phone] - email: [email protected]
The installation guide is available on: www.delabie.com
MAINTENANCE & CLEANING
• Cleaning chrome, aluminium and stainless steel: do not use abrasive, chlorine or any other acid-based
cleaning products. Clean with mild soapy water using a cloth or a sponge.
• Frost protection: drain the pipes and operate the mixer/tap/valve several times to drain any remaining water.
In the event of prolonged exposure to frost, we recommend taking the mechanisms apart and storing them indoors.

FUNKTIONSWEISE
• Öffnung durch Druck auf die Bedienkappe.
• Temperatureinstellung durch Drehen der Bedienkappe.
• Automatische Abschaltung nach ~30 Sek. (+5/-10 Sek. bei 3 bar nach der europäischen Norm DIN EN 816).
• Temperatur für Warmwasserversorgung: 55 °C85 °C (die Differenz zwischen Warm- und Kaltwasser muss
mindestens 50 °C betragen).
• Die Produkte sind für thermische und chemische Desinfektionen im Rahmen der geltenden Vorschriften geeignet.
• Empfohlener Fließdruck: 1 bar (100 kPa) bis 5 bar (500 kPa), 3 bar empfohlen (300 kPa). Druckdifferenz in den
Anschlüssen: max. 1 bar.
DURCHFLUSSREGULIERUNG Abb. O
• Der Durchfluss ist werksseitig auf 12 l/min bei 3 bar eingestellt, für Duschen (Modelle mit Brausekopf ROUND:
6 l/min). Der Durchfluss kann von außen, ohne Absperren der Wasserversorgung und ohne Demontage derArmatur,
reguliert werden.
WARTUNG Abb. P und Q
Wir empfehlen die jährliche Kontrolle der folgenden Bauteile:
• Rückflussverhinderer und Schutzfilter: Entkalkung und Austausch der abgenutzten oder beschädigten Teile
• Austauschbare Kartusche: Entkalkung der Einzelteile im Inneren der Kartusche und Austausch der
beschädigten bzw. abgenutzten Teile und Dichtungen.
DE
INSTALLATION
Die in den Wasseranschlüssen integrierten Schutzfilter und Rückflussverhinderer niemals entfernen
(unabdinglich).
DER INSTALLATEUR TRÄGT DIE VERANTWORTUNG FÜR:
• DIE ABDICHTUNG DER UNTERPUTZAUSSPARUNG GEGEN JEDES EINDRINGEN VON WASSER;
• BEI ZUFÄLLIGEM VORHANDENSEIN VON WASSER IN DER UNTERPUTZAUSSPARUNG (KONDENSATION,
EINSICKERN, UNDICHTIGKEIT...) DARAUF ZU ACHTEN, JEGLICHE STAGNATION ZU VERMEIDEN UND DAS
ABFLIESSEN DIESES WASSERS AUS DER UNTERPUTZAUSSPARUNG ZU GEWÄHRLEISTEN;
• DIE ÜBERPRÜFUNG DER ABDICHTUNGEN ZWISCHEN ROSETTE ODER EDELSTAHLPLATTE UND WAND
UND ZWISCHEN ROSETTE ODER EDELSTAHLPLATTE UND ARMATURENKÖRPER MINDESTENS EINMAL
JÄHRLICH ODER SO OFT WIE NÖTIG. FALLS NÖTIG, SIND DIE ABDICHTUNGEN ZU ERSETZEN
Bei Nichtbeachtung dieser Hinweise besteht die Gefahr von Einsickern in die Wand. Hierfür kann
DELABIE nicht haftbar gemacht werden
IM ZWEIFELSFALL: TECHNISCHE HOTLINE VON DELABIE UNTER [phone]12 ANRUFEN.
HINWEIS
• Einbau und Inbetriebnahme unserer Armaturen muss von geschultem Fachpersonal unter
Berücksichtigung der allgemein anerkannten Regeln der Technik durchgeführt werden.
• Angemessene Leitungsquerschnitte verhindern Wasserschläge oder Druck-/Durchflussverluste.
• Die Absicherung der Installation mit Vorfiltern, Wasserschlag- oder Druckminderern reduziert die
Wartungshäufigkeit (empfohlener Betriebsdruck 1 bis 5 bar).
• Vorgelagerte Absperrventile erleichtern die Wartung.
• Rohrleitungen, Schutzfilter, Rückflussverhinderer, Vorabsperrungen, Auslaufventile, Kartusche und jede sanitäre
Einrichtung müssen so oft wie nötig (mindestens einmal jährlich) überprüft werden.
INSTANDHALTUNG & REINIGUNG
• Reinigung der Chrom-, Aluminium- und Edelstahlteile: Niemals scheuernde, chlor- oder säurehaltige
Produkte verwenden. Mit milder Seifenlauge und einem weichen Tuch oder Schwamm reinigen.
• Frostschutz: Rohrleitungen absperren und Armatur zur Entleerung mehrmals betätigen. Ist der Mechanismus
längerem Frost ausgesetzt, empfiehlt sich die Demontage und Einlagerung empfindlicher Bauteile.
Technischer Kundendienst:
Tel.: [phone]12 - E-Mail: [email protected]
Anleitung verfügbar unter: www.delabie.de

FUNKCJONOWANIE
• Otwarcie przez naciśnięcie przycisku-pokrętła.
• Wybór temperatury przez przekręcanie przycisku-pokrętła.
• Automatyczne zamknięcie czasowe ~30 s (+5/-10 przy 3 barach według europejskiej normy PNEN 816).
• Podłączyć wodę zimną i wodę ciepłą (lub zmieszaną).
• Temperatura zasilania CWU: 55°C - 85°C (różnica między wodą ciepłą a zimną musi wynosić minimum 50°C).
• Produkty umożliwiają przeprowadzenie dezynfekcji termicznej i chemicznej zalecanej w ramach obowiązujących
przepisów prawnych.
• Ciśnienie: 1 bar (100 kPa) do 5 barów (500 kPa), zalecane 3 bary (300 kPa). Różnica ciśnień na przyłączach:
maksymalnie 1 bar.
KONSERWACJA rys. P iQ
Zalecamy przynajmniej raz w roku kontrolę następujących elementów:
• Zawory zwrotne i filtry: odkamienianie lub wymiana elementów zużytych lub zniszczonych.
• Wymienna głowica: odkamienianie elementów wewnętrznych i wymiana elementów oraz uszczelek
zużytych lub zniszczonych.
•
REGULACJA WYPŁYWU rys. O
• Wypływ jest nastawiony fabrycznie na 12 l/min przy 3 barach dla natrysków (produkty wyposażone w wylewkę
natryskową ROUND: 6 l/min). Wypływ może być doregulowany bez odcinania wody i demontażu mechanizmu.
PL
INSTALACJA
Nigdy nie należy zdejmować zaworów zwrotnych zintegrowanych w przyłączach wody (są niezbędne).
INSTALATOR JEST ODPOWIEDZIALNY ZA:
• USZCZELNIENIE WNĘKI MONTAŻOWEJ, ABY UNIKNĄĆ PRZEDOSTANIA SIĘ WODY.
• NIEDOPUSZCZENIE DO STAGNACJI I ZAPEWNIENIE EWAKUACJI WODY Z WNĘKI W PRZYPADKU
POJAWIENIA SIĘ WODY (KONDENSACJA, ŚCIEKANIE, WYCIEK...);
• USZCZELNIENIA MIĘDZY ROZETĄ LUB PŁYTĄ Z INOXU A ŚCIANĄ ORAZ MIĘDZY ROZETĄ LUB PŁYTĄ Z INOXU
A KORPUSEM BATERII MUSZĄ BYĆ SPRAWDZANE PRZYNAJMNIEJ RAZ NA ROK LUB TYLE RAZY ILE JEST
TO KONIECZNE. W RAZIE POTRZEBY NALEŻY JE WYMIENIĆ.
Nieprzestrzeganie zaleceń może spowodować przeniknięcie wody do ściany, za co DELABIE nie ponosi
odpowiedzialności.
W PRZYPADKU WĄTPLIWOŚCI, KONTAKT Z SERWISEM TECHNICZNYM DELABIE [phone].
UWAGA
• Nasza armatura musi być instalowana przez profesjonalnych instalatorów, przestrzegając
obowiązującego prawa, zapisów biur projektowych i dobrych praktyk.
• Przestrzeganie średnicy rur pozwala uniknąć uderzeń hydraulicznych lub straty ciśnienia/wielkości wypływu
(tabele z obliczeniami w katalogu i na stronie internetowej www.delabie.pl).
• Ochrona instalacji filtrami, amortyzatorami uderzeń hydraulicznych lub reduktorami ciśnienia, zmniejsza
częstotliwość konserwacji (Zalecane ciśnienie: 1 do 5 barów).
• Instalacja zaworów odcinających w pobliżu armatury ułatwia konserwację.
• Instalacja, filtry, zawory zwrotne, zawory odcinające i czerpalne, głowice oraz każde urządzenie sanitarne muszą
być sprawdzane tyle razy ile jest to konieczne, jednak nie mniej niż raz w roku.

OBSŁUGA I CZYSZCZENIE
• Czyszczenie chromu, aluminium i stali nierdzewnej: nie należy używać środków żrących, na bazie chloru
lub kwasu. Czyszczenie wodą z mydłem za pomocą miękkiej szmatki lub gąbki.
• Ochrona przed mrozem: opróżnić instalację, wielokrotnie uruchomić celem ewakuacji wody. W przypadku
długotrwałego narażenia mechanizmów na mróz zalecamy ich demontaż i przechowywanie w temperaturze pokojowej.
PL
Znak budowlany B
Serwis posprzedażowy i Pomoc techniczna:
Tel.: [phone] - e-mail: [email protected]
Ulotka jest dostępna na stronie: www.delabie.pl

WERKING
• Openen door het induwen van de drukknop.
• Kiezen van de temperatuur door draaien aan de drukknop.
• Automatische zelfsluiting na ~30 sec. (+5/-10 bij 3 bar conform met de Europese norm ENNF 816).
• Temperatuur van het aangevoerde warm water: 55 – 85 °C (het verschil tussen het koud water en het warm water
moet minstens 50 °C bedragen).
• De kranen zijn ontworpen om bestand te zijn tegen thermische en chemische spoelingen die uitgevoerd worden
volgens van kracht zijnde regels.
• Druk: 1 (100 kPa) tot 5 (500 kPa) dynamische bar, aanbevolen 3 bar (300 kPa). Drukverschil op toevoeren
maximaal 1 bar.
ONDERHOUD fig. P en Q
Wij raden aan de volgende controles jaarlijks uit te voeren:
• Terugslagkleppen en filters: ontkalken en vervangen van de versleten of beschadigde onderdelen.
• Uitwisselbaar binnenwerk: ontkalken van de onderdelen, en vervangen van de versleten of beschadigde
onderdelen en o-ringen.
DEBIETREGELING fig. O
• Het debiet is standaard ingesteld op 12 l/min bij 3 bar, voor douches (artikels uitgerust met ROUND hoofddouche:
6 l/min). Het debiet kan worden aangepast zonder demonteren van het mechanisme of afsluiten van de watertoevoer.
NL
INSTALLATIE
Verwijder nooit de terugslagkleppen die geïntegreerd zijn op de watertoevoeren (noodzakelijk).
DE INSTALLATEUR DIENT:
• DE INBOUWRUIMTE WATERDICHT TE MAKEN ZODAT ER GEEN WATER KAN BINNENSIJPELEN.
• ER OVER TE WAKEN DAT BIJ DE TOEVALLIGE AANWEZIGHEID VAN WATER IN DE INBOUWRUIMTE
(CONDENSATIE, INSIJPELING, LEK,…) DIT WATER NIET KAN STAGNEREN EN GEMAKKELIJK UIT DE
INBOUWRUIMTE KAN WEGLOPEN.
• DE WATERDICHTHEID VAN DE DICHTINGEN TUSSEN DE ROZET OF RVS AFDEKPLAAT EN DE MUUR EN
TUSSEN DE ROZET OF RVS AFDEKPLAAT EN HET KRAANLICHAAM MOET MINSTENS EENMAAL PER JAAR
EN ZO VAAK ALS NODIG GECONTROLEERD WORDEN. INDIEN NODIG DE DICHTINGEN VERVANGEN.
De niet-naleving van deze aanbevelingen kan het risico op insijpeling met zich meebrengen, waarvoor
DELABIE niet aansprakelijk kan worden gesteld.
IN GEVAL VAN TWIJFEL, CONTACTOPNEMEN MET DE TECHNISCHE DIENSTVAN DELABIE: + 32 (0)2 520 16 76.
AANBEVELINGEN
• Onze kranen dienen geplaatst te worden door professionele vaklui die de plaatselijk geldende
reglementering, de voorschriften van de studieburelen en de "regels der kunst" dienen te respecteren.
• Respecteer de benodigde diameters van de leidingen om waterslagen of druk/debietverliezen tegen te
gaan (zie de berekeningstabel in de catalogus of op www.delabiebenelux.com).
• Bescherm de installatie met filters, waterslagdempers of drukregelaars en beperk zo het onderhoud
(Aanbevolen druk: 1 tot 5 bar).
• Plaats stopkranen in de nabijheid van de kraan om eventuele onderhoudswerken te vergemakkelijken.
• De leidingen, filters, terugslagkleppen, stopkranen, tapkranen, binnenwerken en andere sanitaire toestellen
dienen zo vaak als nodig gecontroleerd te worden of toch minstens 1 per jaar.
ONDERHOUD EN REINIGING
• Reinigen van chroom, aluminium en rvs: gebruik nooit schuurmiddelen en chloorhoudende of andere
chemische producten: reinig met zeepwater en een zachte doek of spons.
• Vorstvrij stellen: spoel de leidingen en stel de kraan enkele keren na elkaar in werking zodat ze volledig geledigd
wordt. Bij blootstelling aan vorst, raden we aan het mechanisme te demonteren en afte schermen.
Dienst Na Verkoop en Technische dienst:
Tel.: + 32 (0)2 520 16 76 - e-mail: [email protected]
Deze handleiding is beschikbaar op www.delabiebenelux.com

FUNCIONAMIENTO
• Apertura mediante la presión del mando.
• Selección de la temperatura girando el mando.
• Cierre automático temporizado a ~30 s (+5/-10 hasta 3 bar según la norma europea en ENNF 816).
• Temperatura de alimentación en ECS: 55 °C85 °C (la diferencia de temperatura entre el agua caliente
y el agua fría debe ser, como mínimo. de 50 °C).
• Los productos han sido diseñados para soportar los choques térmicos y químicos según la normativa vigente.
• Presión: 1 bar (100 kPa) hasta 5 bar (500 kPa), se recomienda 3 bar (300 kPa).
Diferencia a presión en las entradas: 1 bar máx.
AJUSTE DEL CAUDAL fig. O
• El caudal viene preajustado de fábrica a 12 l/min hasta 3 bar, para las duchas (modelos equipados con alcachofas
de ducha ROUND:
MANTENIMIENTO fig. P yQ
Recomendamos el control anual de las piezas siguientes:
• Válvulas antirretorno y filtros: descalcificación y sustitución de piezas usadas o dañadas.
• Cartucho intercambiable: descalcificación de las piezas internas y sustitución de piezas usadas o dañadas.
ES
INSTALACIÓN
No quite nunca las válvulas antirretorno incorporadas en las llegadas de agua (imprescindibles)
RESPONSABILIDAD DEL INSTALADOR:
• PROPORCIONAR ESTANQUEIDAD DEL NICHO DE ENCASTRE PARA EVITAR LA ENTRADA DE AGUA;
• EN CASO DE PRESENCIA ACCIDENTAL DE AGUA EN EL NICHO ENCASTRE (CONDENSACIÓN,
ESCORRENTÍA, FUGAS …) DEBE EVITAR SU ESTANCAMIENTO Y ASEGURAR SU DRENAJE AL EXTERIOR
DEL NICHO DE ENCASTRE;
• LA IMPERMEABILIDAD DE LAS JUNTAS ENTRE EL PLAFÓN O LA CHAPA ACERO INOXIDABLE Y LA PARED
Y ENTRE EL PLAFÓN O LA PLACA INOXIDABLE Y EL CUERPO DEL GRIFO DEBE SER VERIFICADO AL MENOS
UNA VEZ AL AÑO O CUANTAS VECES SEA NECESARIO. REEMPLAZAR EN CASO DE NECESIDAD.
De incumplir estos consejos corre peligro de engendrar infiltraciones en la pared, de las cuales
DELABIE no se hace responsable.
EN CASO DE DUDA, LLAME LA ASISTENCIA TÉCNICA DE DELABIE : [phone].
RECUERDO
• Nuestras griferías deben ser instaladas por instaladores profesionales respetando las reglamentaciones
vigentes, las prescripciones de las oficinas de proyectos fluidas.
• Respetar el diámetro de las tuberías permite evitar los golpes de ariete o pérdidas de presión/gasto
(ver cuadro de cálculo del catálogo y en línea sobre www.delabie.es).
• Proteger la instalación con filtros, antiarietes o reductores de presión disminuye la frecuencia de mantenimiento
(presión aconsejada 1 a 5 bar).
• Poner llaves de paso cerca de los grifos facilita la intervención de mantenimiento.
• Las tuberías, las llaves de paso, válvulas antirretorno, de purga, cartuchos y todo aparato sanitario deben revisarse
siempre que sea necesario y por lo menos una vez al año.
CONSERVACIÓN Y LIMPIEZA
• Limpieza del cromo, aluminio y del acero inoxidable: jamás utilizar abrasivos u otro producto a base
de cloro o a base de ácido. Limpiar al agua ligeramente jabonosa, con un trapo o una esponja.
• Puesta fuera de helada: purgue las canalizaciones, y accione muchas veces el grifo mezclador para vaciarlo
de su contenido de agua. En caso de exposición prolongada al hielo, recomendamos desmontar los mecanismos
y colocarlos en un lugar protegido.
Servicio postventa y Asistencia técnica:
Tel.: [phone] - e-mail: [email protected]
Esta instrucción está disponible en: www.delabie.es

FUNCIONAMENTO
• Abertura por pressão no botão de pressão.
• Seleção da temperatura por rotação do manípulo.
• Fecho automático temporizado a ~30 segundos (+5/- 10 a 3 bar de acordo com a norma europeia ENNF 816).
• Temperatura de alimentação em AQS: 55°C- 85°C (a diferença de temperatura entre a água quente e água fria
deve ser no mínimo de 50°C).
• Os produtos são projetados para suportar os choques térmicos e químicos ao abrigo das regulamentações em vigor.
• Pressão de alimentação: 1 bar (100kPa) a 5 bar (500 kPa) recomendado 3 bar (300 kPa).
Diferença de pressão nas entradas : 1 bar no máximo.
REGULAÇÃO DO DÉBITO fig. O
• O débito é pré-regulado de fábrica a 12 l/min. a 3 bar, para os duches (referências equipadas com duche ROUND:
6 l/min.). O débito pode ser ajustado sem cortar a água nem desmontar o mecanismo.
MANUTENÇÃO fig. P et Q
Recomendamos um controlo anual das seguintes peças:
• Válvulas antirretorno e filtros: descalcificação e substituição das peças gastas ou danificadas.
• Cartucho intercambiável: descalcificação das peças internas e substituição das peças gastas ou danificadas.
PT
INSTALAÇÃO
Nunca retirar as válvulas antirretorno incorporadas nas entradas de água (indispensável).
É DA RESPONSABILIDADE DO INSTALADOR:
• PROVIDENCIAR A ESTANQUIDADE DO NICHO DE ENCASTRAMENTO DE MODO A INTERDITAR TODAS AS
ENTRADAS DE ÁGUA;
• EM CASO DE PRESENÇAACIDENTAL DE ÁGUA NO NICHO DE ENCASTRAMENTO (CONDENSAÇÃO, FUGAS, …)
DE IMPEDIR TODA A ESTAGNAÇÃO E DE ASSEGURAR A EVACUAÇÃO DAS MESMAS PARA O EXTERIOR DO
NICHO DE ENCASTRAMENTO;
• A ESTANQUIDADE DAS JUNTAS ENTRE O ESPELHO OU PLACA INOX E A PAREDE E ENTRE O ESPELHO
OU PLACA INOX E O CORPO DA MISTURADORA DEVE SER VERIFICADA PELO MENOS UMAVEZ POR ANO
OU QUANTO NECESSÁRIO. EM CASO DE NECESSIDADE DEVE SER SUBSTITUÍDA.
O desrespeito destes conselhos pode ter como consequência infiltrações na parede, pelas quais a
DELABIE não poderá ser responsabilizada.
EM CASO DE DÚVIDA, CONTACTE A ASSISTÊNCIA TÉCNICA DELABIE: [phone].
LEMBRESE
• As nossas torneiras devem ser instaladas por instaladores profissionais, respeitando as regras em vigor,
as prescrições dos gabinetes de estudo e as regras de arte.
• Respeitar o diâmetro das tubagens permite evitar os golpes de martelo ou perdas de pressão/débito
(vertabela de cálculo do catálogo on line em www.delabie.pt).
• Proteger a instalação com filtros, anti-golpe de martelo ou redutores de pressão diminui a frequência de
manutenção (pressão aconselhada 1 a 5 bar).
• Instalar válvulas de segurança na proximidade das torneiras facilita a intervenção de manutenção.
• As canalizações, filtros, válvulas antirretorno, torneiras de segurança, de purga, cartuchos e todos os
aparelhos sanitários devem ser verificados sempre que necessário e pelo menos, umavez por ano.
CONSERVAÇÃO & LIMPEZA
• Limpeza do cromado, alumínio e do Inox: nunca utilizar produtos abrasivos ou à base de cloro ou ácido.
Limpar com água ligeiramente ensaboada, com um pano ou esponja.
• Riscos de gelo: purgar as canalizações a acionar diversas vezes a misturadora para vazar a água nela contida. Em
caso de exposição prolongada ao gelo, recomendamos desmontar os mecanismos e colocá-los em local abrigado.
Suporte Técnico e Serviço Pós-Venda:
Tel: [phone] - email: [email protected]t
Esta ficha está disponível em : www.delabie.pt


•     .
•     .
•     ~ 30  (+5/-10)   3 ,
   EN-NF 816).
•   : 55 - 85°C (       50°C).
•          
.
•   :   1  (100) - 5  (500), 
    O
•        12 /   3  (, 
  ROUND: 6 /).        
.
   P Q
      :
•    :        .
•  :          
  .
RU

    ,     ().
   :
•          ;
•         ,  ,
…,        ;
•           
           
        ,  .   ,
 .
          ,   DELABIE
  .
        DELABIE [phone] /
7 495 787 62 04.

•       
        .
•          /
(.         www.delabie.ru).
•   ,       
    ( : 1 - 5 ).
•         .
•  , ,  ,  ,   , 
         ,  ,  
   .

    
   .: [phone] / [phone]
 : [email protected]
After Sales Care and Technical Support: DELABIE SCS: E-mail: [email protected]
  
•  ,       :
             .
       .
•   :        
   ,       .    
 ,        .
