Delabie TEMPOMIX 3 User manual

Purger soigneusement les canalisations
avant la pose et la mise en service du produit.
Thoroughly flush the pipes to remove any impurities
before installing and commissioning the product.
Vor Montage und Inbetriebnahme des Produkts
die Anschlussleitungen regelkonform spülen.
Dokładnie wypłukać instalację przed
montażem i uruchomieniem produktu.
Spoel zorgvuldig de leidingen alvorens
tot installatie of ingebruikname van de kraan over te gaan.
Перед установкой и подключением устройства тщательно
промыть канализационные трубы напором воды.
Mitigeur temporisé à déclenchement
souple pour lavabo
Soft-touch, time flow mixer
for washbasins
Selbstschluss-Mischbatterie
mit besonders leichter Betätigung
für Waschtisch
Bateria czasowa z delikatnym
uruchamianiem do umywalki
Zelfsluitende mengkraan met soepele
bediening voor wastafel
Порционный смеситель для
раковины с мягким пуском
DE
FR
EN
PL
NL
RU
RU
FR
EN
DE
PL
NL
NT 794
Indice D
TEMPOMIX 3

A
150
2100
1/2"
B
150
2100
1/2"
C
150
2100
1/2"
150
2100
1/2"

EF
G H
150
2100
1/2"
150
2100
1/2"
-
+
150
2100
1/2"
150
2100
1/2"
-
+
D
150
2100
1/2"

FONCTIONNEMENT
• Ouverture par pression sur le volant-poussoir.
• Sélection de température par rotation du volant-poussoir.
• Fermeture automatique temporisée à ~7 secondes pour les lavabos et ~30 secondes pour les douches.
CARACTERISTIQUES TECHNIQUES
• Ne jamais enlever les clapets antiretour (fig. A) incorporés dans les arrivées d’eau (indispensables).
• Monter les filtres (fig. A) fournis, dans le sens indiqué sur le dessin afin de protéger les clapets
antiretour, bien maintenir les clapets dans leur logement.
• Alimenter en eau froide et en eau chaude à 60°C maximum, en équilibrant les pressions (P < 1bar).
• Attention : Bien vérifier que la température en sortie ne dépasse pas 40°C.
• Pression d’alimentation : 10 bar maximum (recommandée : 1 à 5 bar dynamique).
INSTALLATION
Version lavabo sur plage (fig. A) :
• Veiller à ne pas pincer les flexibles.
• Diamètre de perçage du support : 34 mm.
• Monter le corps du mitigeur sur le lavabo et bloquer les écrous csur la bride de fixation.
• Prévoir une étanchéité adaptée entre la robinetterie et le plan de travail en fonction du support de pose.
Version lavabo mural avec entraxe 150 mm (fig. A et B) :
• Étancher le raccord fileté 1/2" dpuis, visser les raccords excentrés.
Prévoir une étanchéité entre les tuyaux d’alimentations et le revêtement mural.
• Placer les raccords excentrés vissés à l’écartement voulu puis, serrer les rosaces eà la main contre
le mur sur les raccords excentrés. Raccorder la robinetterie.
Version ensemble de douche (fig. C):
• Positionner le diffuseur de douche fà 2,10 m du sol.
• Assembler les colonnes g avec le collier h.
• Emmancher àfond l’ensemble dans le trou situé sous la pomme.
• Recouper si nécessaire les colonnes gau niveau du raccord central i.
• Positionner le collier hsur le raccord i. Pointer puis fixer avec les 2 vis fournies. (utiliser des chevilles
adaptées au matériau du mur).
• Raccorder la colonne à la robinetterie. Vérifier l’étanchéité aux emmanchements.
RÉGLAGE DU DÉBIT fig. D et E
Le débit est préréglé d’usine, sous 3 bar, à 3 l/min pour les lavabos (réglable de 1,5 à 6 l/min), à 6 l/min
pour les ensembles de douche et à 9 l/min pour les mitigeurs de douche seuls.
• Si la pression est inférieure à 2 bar et le débit trop faible, retirer le volant poussoir j(fig. D)
en dévissant la vis latérale k(sans la retirer) à l’aide d’une clé Allen de 2,5 mm.
• Dévisser la cartouche l de 2 tours, puis couper les alimentations eau chaude et eau froide et
continuer de dévisser la cartouche.
• Sans démonter la cartouche l(fig. D), lever le joint et la bague de débit m(fig. E).
• Déplacer la bague md’un cran vers la gauche pour augmenter le débit ou d’un cran vers la droite pour
baisser le débit.
RÉGLAGE DE LA TEMPORISATION fig. D et F
Il est possible de régler la temporisation en démontant le volant poussoir j(fig. D), puis en tournant
la vis n(fig. F) à l’aide d’une clé Allen de 2,5 mm.
- de 3 à 10 secondes pour les lavabos
- de 20 à 30 secondes pour les douches
FR

Service Après Vente et Assistance technique :
Tél.: + 33 (0)3 22 60 22 74 - e.mail : [email protected]
Notice disponible sur : www.delabie.fr
LIMITATION DE TEMPÉRATURE MAXIMALE fig. D et G
Limitation de température maximale engagée. Pour la désengager :
• Retirer le volant poussoir j(fig. D) en dévissant la vis latérale k(sans la retirer) à l’aide d’une clé Allen
de 2,5 mm.
• Retirer la bague o(fig. G) et latournerdans le sens antihoraire pour augmenterlatempérature.
• Remettre la bague o(fig. G) et le volant poussoir j(fig. D).
Attention : Ne jamais retirer la bague de réglage o(fig. G).
RAPPEL
•Nos robinetteries doivent être installées par des installateurs professionnels en respectant
les réglementations en vigueur, les prescriptions des bureaux d’études fluides et règles de l’art.
•Respecter le diamètre des tuyauteries permet d’éviter les coups de bélier
ou pertes de pression/débit. (Voir le tableau de calcul du catalogue et en ligne surwww.delabie.fr).
•Protéger l’installation avec des filtres, antibéliers ou réducteurs de pression diminue la fréquence
d’entretien. (Pression conseillée : 1 à 5 bar).
•Poser des vannes d’arrêt à proximité des robinets facilite les interventions de maintenance.
• Les canalisations, robinets d’arrêt, de puisage et tout appareil sanitaire doivent être vérifiés au moins
une fois par an et aussi souvent que nécessaire.
ENTRETIEN & NETTOYAGE
•Nettoyage du chrome : ne jamais utiliser d’abrasifs ou tout autre produit à base de chlore ou d’acide.
Nettoyez à l’eau légèrement savonneuse, avec un chiffon ou une éponge.
•Mise hors gel : purgez les canalisations et actionnez plusieurs fois la robinetterie pour la vider de son
contenu d’eau.
MAINTENANCE
Pour démonter le mécanisme (fig. D) :
• Dévisser lavis latérale k(sans la retirer) à l’aide d’une clé Allen de 2,5 mm.
• Dévisser la cartouche lde 2 tours, puis couper les alimentations eau chaude et eau froide
et continuer de dévisser la cartouche l(fig. D), ceci pour faciliter le démontage du mécanisme.
Des impuretés provenant des canalisations peuvent provoquer des dysfonctionnements :
- Temporisation trop longue ou écoulement continu (fig. H) :
• Nettoyez l’intérieur de la chemise pà l’aide d’un chiffon sec et la rainure de temporisation qavec une
pointe non métallique.
• Vérifier l’état du joint à lèvres ret des joints de siège s.
• Ne pas oublier de remonter le ressort t.
- Goutte à goutte, ou filet d’eau (fig. H) :
• Nettoyer les joints de siège sou les remplacer s’ils sont endommagés.
• Ne pas oublier de remonter le ressort t.
ATTENTION : ne jamais graisser l’intérieur du mécanisme.
- Difficultés pour obtenir un mélange correct (fig. A) :
• Équilibrer les pressions EC/EF (P < 1 bar)
• Vérifier qu’il n’y ait pas d’impuretés sur les clapets antiretour .
• Les clapets antiretour doivent être vérifiés au moins une fois par an.

OPERATION
• Activate by pressing the push-button control.
• Temperature control by rotating the push-button control.
• Automatic timed shut-off after ~7 seconds for washbasins and ~30 seconds for showers.
TECHNICAL FEATURES
• Do not remove the non-return valves (Fig. A) which are integrated in the water inlets (essential).
• Insert the filters (Fig. A) supplied, exactly as shown in the diagram to protect the non-return valves,
make sure the valves are kept in place.
• Supply with cold water and hot water at 60°C maximum, and balance the pressure between the hot
and cold water (P < 1bar).
• Beware: Check the water temperature at the outlet does not exceed 40°C.
• Maximum supply pressure is 10 bar (we recommend 1 - 5 bar dynamic pressure).
INSTALLATION

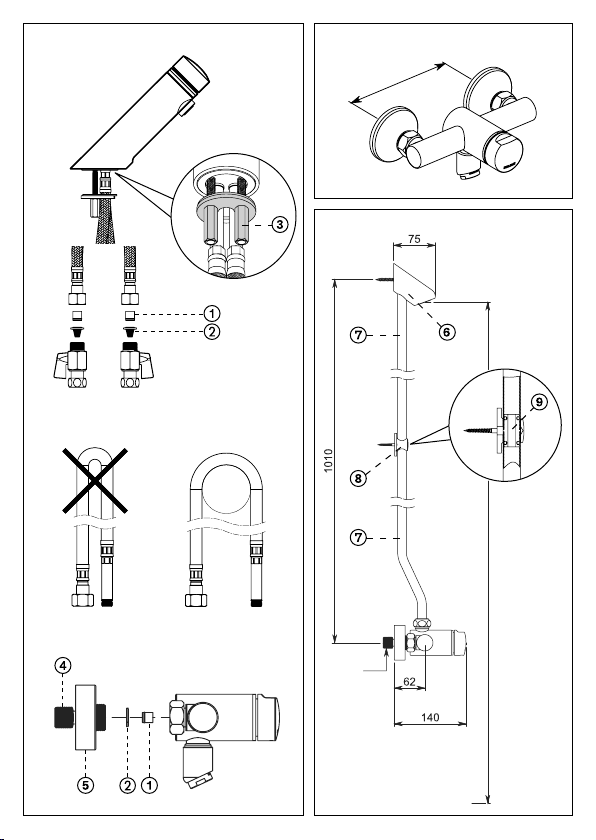

Deck-mounted washbasin (Fig. A):
• Take care not to pinch the flexibles.
• 34mm diameter hole for installation.
• Mount the body of the mixer on the washbasin and tighten the nuts con the fixing plate.
• Ensure awaterproofseal betweenthe mixer and the work plan that is appropriatefor thetype ofinstallation.
Wall-mounted washbasin with 150mm centres (Fig. A and B):
• Using FTPE tape orwaterproof sealant on the ½" threaded connector d, tighten the offset
connectors. Ensure a waterproof seal between the supply pipes and the finished wall surface.
• Mount the cover plates e and adjust the offset connectors to fit.Tighten the cover plates on to the
offset connectors by hand. Connect the mixer.
Shower assembly (Fig. C):
• Position the shower nozzle fat 2.10m from the floor.
• Assemble the shower column gwith the collar h.
• Fully insert the column assembly into the hole beneath the shower head.
• If necessary cut the column assembly gto size at the central connection i.
• Position the collar hover the connection i. Mark then fix in place using the 2 screws provided
(use rawl plugs that are suitable for the type ofwall).
• Connect the column to the mixer and check that there are no leaks.
ADJUSTING THE FLOW RATE FIG. D AND E
The flow rate is pre-set at the factory at 3 bar: 3 lpm for washbasins (can be adjusted from 1.5 - 6 lpm); 6 lpm
for shower assemblies and 9 lpm for shower mixers only.
• If the pressure is less than 2 barand the flow rate is insufficient, remove the push-button control j(Fig. D)
by unscrewing the grub screw k(withoutfully removing it) using a 2.5mm Allen key.
• Unscrewthe cartridge ltwo full turns, then shut off the Hot and Cold water supply and continue
to unscrewthe cartridge.
• Without removing the cartridge l(Fig. D), adjust the flow rate index ring m(Fig. E).
• Move the index ring mone notch to the left to increase the flow rate or one notch to the right to reduce
the flow rate.
ADJUSTING THE TIME FLOW FIG. D AND F
It is possible to adjust the time flow by removing the push-button control j(Fig. D), then turn the screw
n(Fig. F) using a 2.5mm Allen key.
- from 3 - 10 seconds for washbasins
- from 20 - 30 seconds for showers
EN

After Sales Care and Technical Support:
For the UK market only: Tel. [phone] - email: [email protected]o.uk
The installation guide is available on: www.delabie.co.uk
For all other markets: Tel. [phone] - email: sa[email protected]
The installation guide is available on: www.delabie.com
MAXIMUM TEMPERATURE LIMITER FIG. D and G
The mixer is delivered with the temperature limiter engaged.To override it:
• Remove the push-button control j(Fig. D) by unscrewing the grub screw k(without fully removing it)
using a 2.5mm Allen key.
• Remove the index ring o(Fig. G) and turn it anti-clockwise to increase the temperature.
• Replace the index ring o(Fig. G) and the push-button control j(Fig. D).
BEWARE: Do not remove the index ring o(Fig. G).
REMEMBER
•Our mixers must be installed by professional installers in accordance with current regulations
and recommendations in your country, and the specifications of the fluid engineer.
•Sizing the pipes correctly will avoid problems of flow rate, pressure loss and water hammer
(see calculation table in our brochure and online at www.delabie.com).
•Protect the installation with filters, water hammer absorbers and pressure reducers to reduce
the frequency of maintenance (recommended pressure from 1 to 5 bar maximum).
•Install stopcocks close to the mixer to facilitate maintenance.
• The pipe work, stopcocks, bib taps and all sanitaryfittings should be checked at least once a year,
and more frequently if necessary.
MAINTENANCE & CLEANING
•Cleaning chrome: do not use abrasive, chlorine or any other acid-based cleaning products.
Clean with mild soapywater using a cloth or a sponge.
•Frost protection: drain the pipes and operate the mixer several times to drain any remaining water.
MAINTENANCE
Removing the mechanism (Fig. D):
• Unscrewthe grub screw k(without fully removing it) using a 2.5mm Allen key.
• Unscrewthe cartridge ltwo full turns then shut off the Hot and Cold water supply and continue
to unscrewthe cartridge l(Fig. D), to remove the mechanism.
Foreign bodies in the pipe work may cause the mechanism to malfunction:
- Automatic shut-off takes too long or there is continuous flow (Fig. H):
• Clean the inside ofthe delay case pusing a clean, dry cloth and clean the calibrated groove qwith
a non-metallic, sharp point.
• Check that the lip seal rand the seats sare in good condition.
• Don’t forget to replace the spring t.
- Dripping or a constant trickle (Fig. H):
• Clean the seats sor replace if damaged.
• Don’t forget to replace the spring t.
BEWARE: do not grease the inside of the mechanism.
- Problems with achieving the correct temperature (Fig. A):
• Ensure that the hot and cold water pressures are balanced (P < 1 bar)
• Check that there are no foreign bodies in the non-return valves .
• Check the non-return valves at least once a year.

FUNKTIONSWEISE
• Öffnung durch Drücken des Bedienknopfes.
• Temperaturwahl durch Drehen des Bedienelementes.
• Automatische Abschaltung nach ~ 7 Sek. für Waschtisch und ~ 30 Sek. für Dusche.
TECHNISCHE DATEN
• Entfernen Sie nicht die Rückflussverhinderer (Abb. A) die sich an den Wasseranschlüssen befinden.
• Bringen Sie die mitgelieferten Siebdichtungen (Abb. A) wie in derAbbildung eingezeichnet an,
um die Rückflussverhinderer zu schützen und diese festzuhalten.
• An Kalt- und Warmwasser anschließen (MaximaltemperaturfürWarmwasser 60°C beiP < 1bar).
• Achtung: Überprüfen Sie, ob die Temperatur des austretenden Wassers 40°C nicht überschreitet.
• Versorgungsdruck: maximal 10 bar (empfohlen: 1 bis 5 bar Fließdruck).
INSTALLATION
Ausführung Waschtisch Standmontage (Abb. A):
• Anschlussschläuche nicht einklemmen.
• Hahnlochbohrung Ø 34mm.
• Den Armaturenkörper auf dem Waschtisch montieren und die Muttern cmit geeignetem
Steckschlüssel auf dem Befestigungsflansch festziehen.
• Bei unebener Oberfläche geeignete Abdichtung verwenden.
Ausführung Waschtisch Wandmontage Mittenabstand 150 mm (Abb. A und B):
• Anschlussgewinde G1/2B d mit geeignetem Dichtungsmaterial abdichten, dann SAnschlüsse
festziehen. Abdichtung zwischen Anschlussrohren und Wandverkleidung einplanen.
• Festgezogene SAnschlüsse im gewünschten Abstand platzieren, dann die Rosetten evon Hand auf
den SAnschlüssen festziehen, bis sie mit der Wand abschließen. Dann die Armatur anschließen.
Ausführung für Duschkombination (Abb. C):
• Düse f2,10 m über OKFFB montieren.
• Brauserohre gan der Schelle hbefestigen.
• Brauserohr in die Öffnung unterhalb des Brausekopf schieben und vollständig abdichten.
• Falls erforderlich, die Brauserohre gauf Höhe des mittigen Anschlusses izuschneiden.
• Schelle hin Höhe des mittigen Anschlusses ipositionieren. Bohren und mit den 2 mitgelieferten
Schrauben befestigen (geeignete Dübel je nach vorhandener Wand wählen).
• Brauserohr an der Armatur anschließen. Abdichtungen am Anschluss überprüfen.
DURCHFLUSSREGULIERUNG Abb. D und E
Der Durchfluss ist werkseitig bei 3 barvoreingestellt auf 3 l/min für Waschtisch (einstellbar von
1,5 bis 6 l/min), auf 6 l/min für Duschkombinationen und auf 9 l/min für einzelne Duschmischbatterien.
• Falls der Druck unter 2 bar liegt und der Durchfluss zu schwach ist, entfernen Sie die Bedienkappe
j(Abb. D) in dem Sie die seitlich angebrachte Schraube kmit Hilfe eines Inbusschlüssels 2,5 mm
lösen (ohne Sie komplett zu entfernen).
• Drehen Sie den Kopf der Kartusche lum zwei Umdrehungen heraus, dann drehen Sie die Kalt- und
Warmwasserzufuhr ab und fahren mit dem Herausdrehen der Kartusche fort.
• Entfernen Sie der Kartusche l(Abb. D) dann den Durchflussring m(Abb. E)
• Drehen Sie den Durchflussring mum eine Rastung nach links zur Erhöhung oder um eine Rastung
nach rechts zur Reduzierung der Durchflussmenge.
EINSTELLUNG DER LAUFZEIT Abb. D und F
Die Laufzeiteinstellung erfolgt durch Demontage der Bedienkappe j(Abb. D) und anschließendes
Justieren der Schraube n(Abb. F) mit Hilfe eines Sechskantschlüssels 2,5 mm.
- von 3 bis 10 Sekunden für Waschtisch
- von 20 bis 30 Sekunden für Dusche
DE

Technischer Kundendienst:
Tel.: +49 (0)23149663412 - E-Mail: [e-mail]
Anleitung verfügbar unter: www.kuhfuss-delabie.de
MAXIMALTEMPERATURBEGRENZUNG Abb. D und G
Der Temperaturanschlag ist werksseitig eingestellt. Zur Begrenzung derWarmwassermenge:
• Entfernen Sie die Bedienkappe j(Abb. D) in dem Sie die seitlich angebrachte Schraube kmit Hilfe
eines Inbusschlüssels 2,5 mm lösen (ohne Sie zu entfernen).
• Ziehen Sie den Einstellring o(Abb. G) ab und drehen Sie ihn gegen den Uhrzeigersinn um die
Entnahmetemperatur zu erhöhen.
• Setzen Sie den Einstellring o(Abb. G) wieder aufund bringen Sie die Bedienkappe j(Abb. D) wieder an.
ACHTUNG: Einstellring o(Abb. G) niemals entfernen.
HINWEIS
•Einbau und Inbetriebnahme unserer Armaturen muss von geschultem Fachpersonal unter
Berücksichtigung der allgemein anerkannten Regeln der Technik durchgeführt werden.
•Angemessene Leitungsquerschnitte verhindern Wasserschläge oder Druck- / Durchflussverluste.
•Die Absicherung der Installation mit Vorfiltern, Wasserschlag- oder Druckminderern reduziert
die Wartungshäufigkeit (empfohlener Betriebsdruck 1 bis 5 bar).
•Vorgelagerte Absperrventile erleichtern die Wartung.
• Rohrleitungen, Vorabsperrungen, Auslaufventile und jede sanitäre Einrichtung müssen so oft wie nötig
(mindestens einmal jährlich) überprüft werden.
INSTANDHALTUNG & REINIGUNG
•Reinigung der Chromteile: niemals scheuernde, chlor- oder säurehaltige Produkte verwenden.
Mit leichter Seifenlauge und einem weichen Tuch oder Schwamm reinigen.
•Frostschutz: Rohrleitungen absperren und Armatur zur Entleerung mehrmals betätigen.
WARTUNG
Zur Demontage des Mechanismus (Abb. D):
• Seitliche Schraube kmit Inbusschlüssel 2,5 mm lösen (nicht komplett entfernen)
• Drehen Sie die Kartusche lum zwei Umdrehungen heraus, dann drehen Sie die Kalt- und
Warmwasserzufuhr ab und fahren mit dem Herausdrehen der Kartusche l(Abb. D) fort.
Schmutzpartikel aus den Leitungen können Funktionsstörungen hervorrufen:
- Falsche Laufzeit oder Dauerbetrieb (Abb. H):
• Hülse pvon innen mit einem trockenen weichen Tuch reinigen, die kalibrierte Nut qmit einem nicht-
metallischen spitzen Gegenstand.
• Lippendichtung rund ORinge süberprüfen.
• Nicht vergessen, die Feder tzwischen Kolben und Funktionsgehäuse wieder einzusetzen.
- Tropfen oder Rinnsal (Abb. H):
• ORinge süberprüfen und wenn nötig ersetzen.
• Nicht vergessen, die Feder tzwischen Kolben und Funktionsgehäuse wieder einzusetzen.
ACHTUNG: Mechanismus innen niemals fetten.
- Probleme beim Erreichen der korrekten Mischwassertemperatur (Abb. A):
• Druckdifferenz TWW/TW überprüfen (P < 1 bar)
• Sicherstellen, dass sich keine Schmutzpartikel in den Rückflussverhinderern befinden.
• Die Rückflussverhinderer müssen mindestens einmal jährlich überprüft werden.

FUNKCJONOWANIE
• Otwarcie wypływu przez naciśnięcie przycisku-pokrętła.
• Wybór temperatury przez obrót przycisku-pokrętła.
• Automatyczne zamknięcie czasowe ~7 sekund dla umywalek i ~30 sekund dla natrysków.
OPIS TECHNICZNY
• Nigdy nie należy zdejmować zaworów zwrotnych (rys. A) zintegrowanych w przyłączach wody
(są niezbędne).
• Założyć dostarczone filtry (rys. A) w kierunku zaznaczonym na rysunku, aby chronić zawory zwrotne.
Należy dobrze utrzymać zawory zwrotne na swoim miejscu.
• Podłączyć w wodę zimną i ciepłą maksymalnie do 60°C wyrównując ciśnienia (P < 1bar).
• Uwaga: Sprawdzić czytemperatura na wyjściu nie przekracza 40°C.
• Ciśnienie zasilania: maksymalnie 10 barów (zalecane: od 1 do 5 barów dynamiczne).
INSTALACJA
Model stojący do umywalki (rys. A):
• Uważać, aby nie uszkodzić wężyków.
• Średnica otworu: 34 mm.
• Zamocować korpus baterii na umywalce i dokręcić nakrętki c na kołnierzu mocującym.
• Uszczelnić miejsce między armaturą, a umywalką w zależności od rodzaju tworzywa.
Model ścienny z rozstawem 150 do umywalki (rys. A i B):
• Uszczelnić gwintowane podłączenie ½" d, następnie przykręcić mimośrody. Należy przewidzieć
uszczelnienia między rurami zasilającymi, a wykończeniem ściany.
• Ustawić skręcone mimośrody w odpowiednim rozstawie, następnie dokręcić ręcznie rozety e
do ściany na mimośrodach. Podłączyć armaturę.
Zestaw natryskowy (rys. C):
• Zamocować wylewkę natryskową, tak aby dyfuzor fznajdował się na wysokości 2,10 m nad posadzką.
• Połączyć kolumny gobręczą mocującą h.
• Całość osadzić w otworze znajdującym się pod spodem wylewki natryskowej.
• Jeśli jest to konieczne skrócić kolumny gnawysokości środkowego łączenia i
• Ustawić obręcz mocującą hna wysokości środkowego łączenia i. Zamocować za pomocą
2 dostarczonych śrub (używać dostosowanych do rodzaju ściany kołków rozporowych).
• Podłączyć kolumnę do armatury. Sprawdzić szczelność w osadzeniach.
REGULACJA WYPŁYWU rys. D iE
Wypływ jest nastawiony fabrycznie przy 3 barach na 3 l/min dla umywalek (regulacja od 1,5 do 6 l/min),
na 6 l/min dla zestawów natryskowych i na 9 l/min dla baterii natryskowych.
• Jeśli ciśnienie jest niższe niż 2 bary i wypływ jest słaby, należy zdjąć przycisk-pokrętło j(rys. D)
wykręcając śrubkę k(nie wyciągać jej) za pomocą imbusa 2,5 mm.
• Przekręcić głowicę l o dwa obroty, następnie zamknąć zasilanie w wodę ciepłą i wodę zimną i dalej
wykręcać głowicę.
• Bez ingerencji w głowicę l(rys. D), przesunąć w górę uszczelkę i pierścień wypływu m(rys. E).
• Zmienić pozycję pierścienia mo jeden uskok w lewo, aby zwiększyć wypływ i o jeden uskok w prawo,
aby zmniejszyć wypływ.
REGULACJA CZASU WYPŁYWU rys. D iF
Istnieje możliwość regulacji czasu wypływu poprzez wymontowanie przycisku-pokrętła j(rys. D),
następnie przekręcając śrubkę n(rys. F) za pomocą imbusa 2,5 mm.
- od 3 do 10 sekund dla umywalek
- od 20 do 30 sekund dla natrysków
PL

Serwis posprzedażowy i Pomoc techniczna:
Tel.: [phone] - e-mail: [email protected]
Ulotka jest dostępna na stronie: www.delabie.pl
OGRANICZENIE TEMPERATURY rys. D iG
Nastawione ograniczenie temperatury maksymalnej. Aby go zdjąć należy:
• Zdjąć przycisk-pokrętło j(rys. D) wykręcając śrubkę k(nie wyciągać jej) za pomocą imbusa 2,5 mm.
• Zdjąć pierścień o(rys. G) i przekręcić go w przeciwnym kierunku do ruchu wskazówek zegara aby
zwiększyć temperaturę.
• Założyć pierścień o(rys. G) i przycisk-pokrętło j(rys. D).
UWAGA: nigdy nie należy zdejmować pierścienia regulującego o(rys. G).
UWAGA
•Nasza armatura musi być instalowana przez profesjonalnych instalatorów, przestrzegając
obowiązującego prawa, zapisów biur projektowych i dobrych praktyk.
•Przestrzeganie średnicy rur pozwala uniknąć uderzeń hydraulicznych lub utraty ciśnienia/wielkości
wypływu (tabela z obliczeniami w katalogu).
•Ochrona instalacji filtrami, amortyzatorami uderzeń hydraulicznych lub reduktorami ciśnienia,
zmniejsza częstotliwość konserwacji. (Zalecane ciśnienie : 1 do 5 barów).
•Instalacja zaworów odcinających w pobliżu zaworu ułatwia konserwację.
• Instalacja, zawory odcinające i czerpalne oraz każde urządzenie sanitarne muszą być sprawdzane tyle
razy ile potrzeba, jednak nie mniej niż raz w roku.
OBSŁUGA I CZYSZCZENIE
•Czyszczenie chromu: nigdy nie używać środków żrących lub na bazie chloru lub kwasu.
Czyszczenie wodą z mydłem, za pomocą miękkiej szmatki lub gąbki.
•Ochrona przed mrozem: opróżnić instalację, wielokrotnie uruchomić armaturę celem ewakuacjiwody.
KONSERWACJA
Aby zdemontować mechanizm (rys. D):
• Wykręcić śrubkę k(nie wyciągać jej) za pomocą imbusa 2,5 mm.
• W celu ułatwienia demontażu mechanizmu, przekręcić głowicę l o dwa obroty, następnie zamknąć
zasilanie wwodę ciepłą i wodę zimną i dalej wykręcać głowicę l(rys. D).
Zanieczyszczenia pochodzące z instalacji mogą powodować nieprawidłowe funkcjonowanie
mechanizmu:
- Zmieniony czas wypływu lub ciągły wypływ (rys. H):
• Przeczyścić cylinder pza pomocą suchej szmatki i kalibrowany rowek qza pomocą niemetalowego ostrza.
• Sprawdzić stan uszczelki wargowej ri uszczelki ORing s.
• Nie należy zapomnieć założyć sprężyny t.
- Kapanie lub cieknięcie (rys. H):
• Wyczyścić uszczelki ORing slub je wymienić jeśli są uszkodzone.
• Nie należy zapomnieć założyć sprężyny t.
UWAGA: nigdy nie smarować wnętrza mechanizmu.
- Brak poprawnego mieszania (rys. A):
• Wyrównać ciśnieniaWC/WZ (P < 1 bar)
• Sprawdzić, czy nie ma zanieczyszczeń na zaworach zwrotnych .
• Zawory zwrotne należy sprawdzać przynajmniej raz do roku.

WERKING
• De kraan begint te lopen bij het indrukken van de drukknop.
• Kiezen van de temperatuur door het verdraaien van de drukknop.
• Automatische zelfsluiting na ~7 secondenvoordewastafelmengkraan en ~30 seconden voorde douches.
TECHNISCHE EIGENSCHAPPEN
• Verwijder nooit de ingebouwde terugslagkleppen (fig. A) in de voedingsbuizen van de kraan
(deze zijn onontbeerlijk).
• Plaats de voorziene filterdichtingen (fig. A) in de richting zoals aangeduid op de tekening, om de
terugslagkleppen te beschermen en op hun plaats te houden.
• Sluit het koud en warm water aan op 60°C maximum en regel daarbij de drukverschillen (P < 1bar).
• Opgelet: Zorg er voor dat de temperatuur bij de uitgang van de kraan niet hoger is dan 40°C.
• Druk: 10 bar maximum (aanbevolen werkingsdruk: 1 tot 5 bar).
INSTALLATIE
Wastafelmengkraan op blad (fig. A):
• Let erop dat de flexibele slangen niet gekneld worden.
• Diameter boring: 34 mm.
• Plaats het kraanlichaam op de wastafel en bevestig de moeren cop de bevestigingsflens.
• Zorg voor een geschikte afdichting tussen kraan en werkblad, afhankelijk van het type ondergrond.
Wastafelmengkraan muurmodel met asafstand 150 (fig. A en B):
• De koppelingen met schroefdraad 1/2" afdichten den vervolgens de s-koppelingen vastdraaien.
Voorzie een verzegeling tussen de wateraansluiting en de muurbekleding.
• Plaats de s-koppelingen vastgedraaid op de gewenste afstand, horizontaal. Zet vervolgens
de rozetten eop de s-koppelingen met de hand vast tegen de muur. Sluit de kraan aan.
Doucheset (fig. C):
• Positioneer de douchekop fop 2,10 m van de vloer.
• Plaats de muurkraag gop de stang h.
• Duw het geheel zo ver mogelijk in de opening aan de onderkant van de douchekop.
• Indien nodig de stang ginkorten ter hoogte van de centrale koppeling i.
• Plaats de muurkraag hop de koppeling i. Punt af en installeer vervolgens met de 2 meegeleverde
schroeven. (gebruik de juiste muurpluggen, aangepast aan de muur).
• Sluit de kraag aan op de kraan. Controleer de waterdichtheid op de koppelpunten.
DEBIETREGELING fig. D en E
Het debiet is vooringesteld op 3 l/min bij 3 bar voor de wastafelmodellen (regelbaar tussen 1,5 en 6 l/min),
op 6 l/min voor de douchesets en op 9 l/min voor de douchemengkranen.
• Indien de druk minder is dan 2 bar en het debiet te zwak is,verwijder dan de drukknop j (fig. D) door
de inbusschroef klos te draaien (zonder ze te verwijderen) met behulp van een inbussleutel van 2,5mm.
• Draai het binnenwerk l2 toeren los, en sluit vervolgens de toevoervan het koud en warm water af.
Draai vervolgens het binnenwerk verder.
• Verwijder en demonteer het binnenwerk l(fig. D), verwijder vervolgens de debietring m(fig. E)
en plaats deze terug op een grotere inkeping (ofverwijder deze).
• Verdraai de debietring mmet 1 inkeping naar links om het debiet te verhogen en met 1 inkeping naar
rechts om het debiet te verlagen.
REGELEN VAN DE ZELFSLUITTIJD fig. D en F
Het is mogelijk de zelfsluittijd te regelen door de drukknop te demonteren j(fig. D), en vervolgens aan
de schroef n(fig. F) te draaien met behulp van een inbussleutel van 2,5 mm.
- tussen 3 en 10 seconden voor de wastafelmodellen
- tussen 20 en 30 seconden voor de douchemodellen
NL

Dienst Na Verkoop en Technische dienst:
Tel.: + 32 (0)2 520 16 76 - e-mail: [email protected]
Deze handleiding is beschikbaar op www.delabiebenelux.com
TEMPERATUURSBEGRENZING fig. D en G
Temperatuurbegrenzing ingesteld. Om deze begrenzing op te heffen:
• Verwijderde drukknop j(fig. D) door de horizontale schroef klos te draaien (zonder ze te verwijderen)
met behulp van een inbussleutel van 2,5mm.
• Clips de ring o(fig. G) los en draai deze in tegenwijzerszin om de temperatuurte verhogen.
• Plaats de ring o(fig. G) en de drukknop j(fig. D) terug.
OPGELET: de temperatuurbegrenzingring o(fig. G) nooit verwijderen
AANBEVELINGEN
•Onze kranen dienen geplaatst te worden door professionele vaklui die de plaatselijk geldende
reglementering, de voorschriften van de studieburelen en de "regels der kunst" dienen te respecteren.
•Respecteer de benodigde diameters van de leidingen om waterslagen of druk/debietverliezen
tegen te gaan (zie de berekeningstabel in de catalogus of op www.delabiebenelux.com).
•Bescherm de installatie met filters, waterslagdempers of drukregelaars en beperk zo het onderhoud.
•Plaats stopkranen in de nabijheid van de kraan om eventuele onderhoudswerken te vergemakkelijken
(Aanbevolen druk: 1 tot 5 bar).
• De leidingen, stopkranen, tapkranen en andere sanitaire toestellen dienen zo vaak als nodig
gecontroleerd te worden oftoch minstens 1 per jaar.
ONDERHOUD EN REINIGING
•Reinigen van chroom: gebruik nooit schuurmiddelen en chloorhoudende of andere chemische
producten: reinig met zeepwater en een zachte doek of spons.
•Vorstvrij stellen: spoel de leidingen en stel de kraan enkele keren na elkaar in werking zodat
ze volledig geledigd wordt.
SERVICE
Om het mechanisme los te maken (fig. D):
• Draai de inbusschroef klos (zonder ze te verwijderen) met behulp van een inbussleutel van 2,5mm.
• Draai het binnenwerk l2 toeren los, en sluit vervolgens de toevoervan het koud en warm water af.
draai vervolgens het binnenwerk l(fig. D) verder los. Dit om het demonteren van het mechanisme
te vergemakkelijken.
Onzuiverheden komende uit de leidingen kunnen leiden tot een verstoorde werking:
- Ontregelde zelfsluiting of blijft doorlopend lopen (fig. H):
• Reinig de binnenkant van de kraag pmet een zachte doek en de gekalibreerde gleuf qmet een niet
metalen naald.
• Controleer de toestand van de lipdichting ren van de O-ring s.
• Vergeet de veer t niet terug te plaatsen.
- De kraan drupt of geeft slechts een fijn waterstraaltje (fig. H):
• Reinig de O-ringen sen vervang ze indien nodig.
• Vergeet de veer tniet terug te plaatsen.
OPGELET: de binnenkant van het mechanisme nooit smeren.
- Geen correcte menging van het water (fig. A):
• Controleer de afregeling van de koud- en warm waterdruk EC/EF (P < 1 bar)
• Controleer of er geen vuilresten aanwezig zijn op de terugslagkleppen .
• De terugslagkleppen moeten minstens 1 per jaar worden nagekeken.


• Открытие при нажатии на кнопку.
• Выбор температуры вращением нажимной кнопки.
• Автоматическое порционное закрытие через ~ 7 секунд для раковин и ~30 секунд для душей.
 
• Не снимать обратные клапаны ( A), встроенные в подводы для воды (важная деталь).
• Установить прилагаемые в комплекте фильтры ( A), как указано на схеме, чтобы защитить
обратные клапаны, и осуществлять техническое обслуживание клапанов в месте их расположения.
• Подвод холодной и горячей (максимум 60ºС) воды, уравновесить давления (ΔР < 1 бар).
• Внимание: Проверить, чтобы температура на выходе не превышала 40°C.
• Давление подаваемой воды: максимум 10 бар (рекомендуется: динамическое давление 1 - 5 бар).

      ( A):
•Соблюдать осторожность, чтобы не защемить шланги.
•Диаметр отверстия для опоры: 34 мм.
•Монтировать корпус смесителя на раковину и затянуть гайки cна закрепляющий фланец.
•Обеспечить герметичность между сантехникой и рабочей плоскостью, в зависимости от
опорной поверхности.
    ,  150 ( A  B):
•Загерметизитовать ниппель 1/2" d, затем закрутить коннекторы эксцентриков. Обеспечить
герметичность между трубками подвода воды и настенным покрытием.
•Установить закрученные соединения эксцентриков на нужное расстояние, затянуть вручную
розетки eк стене на соединения эксцентриков. Подключить смеситель.
    ( C):
•Установить рассекатель воды для душа fна расстоянии 2,10 м от пола.
•Соедините трубки g с соединительным кольцом h.
•Проденьте комплект в отверстие, расположенное в душевой головке.
•При необходимости отрежьте трубки gв месте центрального соединения i.
•Поместите соединительное кольцо hна коннектор i. Наметьте, а затем закрепите его
2 винтами, идущими в комплекте (использовать крепления подходящие к материалу стены).
•Подключить колону к смесителю. Проверить герметичность соединений.
    D  E
• Заводская установка расхода воды при давлении 3 бара, на 3 л/мин для раковин (регулируется
от 1,5 до 6 л/мин), на 6 л/мин для душевых наборов и на 9 л/мин для смесителей для душа.
• Если давление меньше 2 бар и напор воды слишком слабый, снять нажимную кнопку j ( D),
отвинтив боковой винт k (не вытаскивая его) шестигранной отверткой 2,5 мм.
• Ослабить головку l на 2 оборота, затем перекрыть горячую и холодную воду и продолжать откручивать.
• Снять и разобрать механизм l ( D), затем кольцо расхода m ( E) и расположить его
на верхней метке (или извлечь).
• Переместить кольцо m на одно деление влево, чтобы увеличить расход или на одно деление
вправо, чтобы уменьшить расход воды.
     D  F
Для регулировки время подачи воды снять крышку нажимной кнопки j( D), затем
повернуть винт n( F) при помощи шестигранного ключа 2,5 мм.
- с 3 до 10 секунд для раковин
- с 20 до 30 секунд для душей
RU

    D  G
•Ограничение максимальной температуры включено. Для изменения заводских настроек:
•Снять нажимную кнопку j( D) отвинтив боковой винт k(не вытаскивая его)
шестигранной отверткой 2,5 мм.
•Снять кольцо o( G) и повернуть против часовой стрелки чтобы повысить температуру.
•Установить на место кольцо o( G) и нажимную кнопку j( D).
: Никогда не снимать кольцо регулирования o( G).
  
•     
сантехниками с учетом действующих нормативных актов и предписаний проектных бюро.
•   позволяет избегать гидравлических ударов или потери
давления/расхода (см. таблицу по расчету в каталоге и на сайте www.delabie.ru).
•  фильтрами, гасителями гидравлического удара или ограничителями
давления снижает частоту процедур по уходу (рекомендованное давление: 1 - 5 бара).
•   рядом с кранами облегчает техническое обслуживание.
•Канализационные трубы, запорные вентили, водоразборный кран и любые другие сантехнические
устройства должны подвергаться проверке так часто, как требуется, и как минимум раз в год.
  
•  : Никогда не используйте абразивные чистящие средства
и другие продукты на основе хлора или кислот. Мойте тряпкой или губкой в слегка мыльной воде.
•  : Ополосните канализационные трубы напором воды и нажмите
несколько раз на кнопку крана, чтобы опорожнить от содержащейся в нем воды.
 
   ( D):
•Отвинтить боковой винт k(не вытаскивая его) шестигранной отверткой 2,5 мм.
•Ослабить головку lна 2 оборота, затем перекрыть горячую и холодную воду и продолжать
откручивать головку l( D), чтобы облегчить демонтаж механизма.
        :
-         ( H):
•Прочистить внутреннюю поверхность камеры pсухой тряпкой и порционный паз q
неметаллической шпилькой.
•Проверить состояние манжеты rи прокладок седла s.
•Не забыть поставить на место пружину t.
-       ( H):
•Прочистить прокладки седла sили заменить, если они повреждены.
•Не забыть поставить на место пружину t.
: никогда не смазывать механизм внутри.
-       ( A):
•Отрегулировать давления ГВ/ХВ (ΔР < 1 бар).
•Проверить, нет ли засоров на обратных клапанах .
•Обратные клапаны должны проверяться минимум раз в год.
    :
 : .: [phone] / [phone]
 : [email protected]
After Sales Care and Technical Support: DELABIE SCS: E-mail: [email protected]
