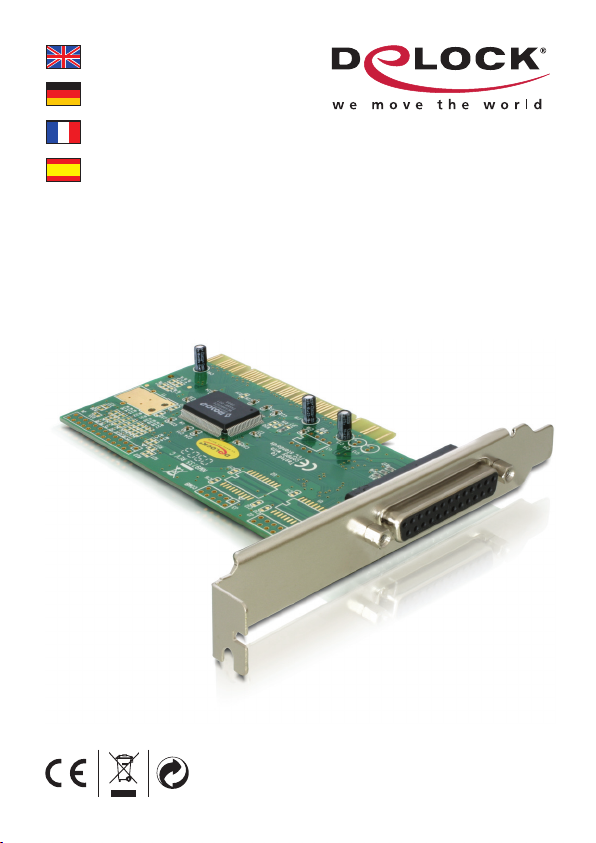

DeLOCK 89015 User manual

PCI Card > 1 x Parallel
Product-No:89015
User manual no:89015-a
www.delock.com
Gebrauchsanweisung
User manual
Manuel d'utilisation
Manual del usuario

-1-
Description
The Delock PCI card expands your PC by one external parallel port. You can
connect devices like scanner, printer etc. to the card.
Specification
• 1 x DB25 parallel port
• SPP, PS2, EPP, ECP compatible IEEE 1284
• FIFO: 16 byte
• Data transfer rate up to 1.5 Mb/s
• Automatically selects IRQ and I/O
• Supports PCI IQR sharing
• 32-Bit PCI standard 2.1
System requirements
• Windows 2000/XP/XP-64/Vista/Vista-64/7, Linux ex Kernel 2.6
• PC with one free PCI Slot
Package content*
• PCI card
• Driver CD
• User manual
*Make sure that product package contains all items before operation. If any item
is missing or damaged, then please contact your dealer immediately.
Safety instructions:
• Protect the product against moisture
• Avoid anti-static electricity when installing the card

-2-
Hardware Installation
Note:
Follow the general instructions for installation of the card. If necessary, read the
manual of your computer, or ask a specialist for help.
1. Turn off your PC, and unplug the power cord.
2. Open the housing.
3. Remove the slot holder from the available PCI.
4. Insert the card straight and carefully into the free PCI slot, until it is well
seated.
5. Use a screw to attach the card to the housing.
6. Reattach the housing, and connect the power cord to the AC adapter.
Driver Installation
Windows XP
Controller installation:
1. After installing the hardware and starting your computer the hardware
assistant will appear. Choose the option "No, not this time" and click "Next".
2. Put the driver CD in the CD-ROM drive, choose "Install software
automatically" and click "Next".
3. The driver will be found automatically and installed. Click on "Finish".
Install parallel interface
4. The hardware assistant appears with a newly found parallel interface.
Choose "No, not this time" and click "Next".
5. Choose "Install software automatically" and click "Next".
6. Click "Finish".
7. Your PCI card is installed and ready for use.
Windows 2000
Controller installation:
1. After installing the hardware and starting your computer the hardware
assistant will appear.
2. Put the driver CD in the CD ROM drive and click on "Next".
3. Select the "CD drive" option and click on "Next".
4. After the driver is located, click on "Next".
5. Click on "Finish".

-3-
Install parallel interface
6. The hardware assistant appears with a newly found parallel interface.
7. Choose "Install software automatically" and click "Next".
8. Click "Finish".
9. Your PCI card is installed and ready for use.
Support Delock
If you have further questions, please contact our customer support
[email protected]
You can find current product information on our homepage:
www.delock.de
Final clause
Information and data contained in this manual are subject to change without
notice in advance. Errors and misprints excepted.
Copyright
No part of this user's manual may be reproduced, or transmitted for any purpose,
regardless in which way or by which means, electronically or mechanically,
without explicit written approval of Delock.
Edition: 12/2011

-4-
Kurzbeschreibung
Die Delock PCI Karte erweitert Ihren PC um einen externen Parallelen Port.
Sie können an die Karte verschiedene Geräte wie z.B. Scanner, Drucker etc.
anschließen.
Technische Daten
• 1 x DB25 Parallel Port
• SPP, PS2, EPP, ECP kompatibel zu IEEE 1284
• FIFO: 16 byte
• Datentransferrate bis zu 1.5 Mb/s
• Automatisches Einstellen des IRQ und I/O
• Unterstützt PCI IQR Sharing
• 32-Bit PCI Standard 2.1
Systemvoraussetzungen
• Windows 2000/XP/XP-64/Vista/Vista-64/7, Linux ab Kernel 2.6
• PC mit einem freien PCI Steckplatz
Packungsinhalt*
• PCI Karte
• Treiber CD
• Bedienungsanleitung
*Überzeugen Sie sich vor Inbetriebnahme, dass alle Bestandteile des
Lieferumfangs in der Verpackung enthalten sind. Sollte etwas fehlen oder
beschädigt sein, wenden Sie sich bitte umgehend an Ihren Fachhändler.
Sicherheitshinweise:
• Produkt vor Feuchtigkeit schützen
• Vermeiden Sie antistatische Aufladung beim Einbau der Karte

-5-
Hardware Installation
Hinweis:
Folgen Sie den hier anschließenden allgemeinen Anweisungen zur Installation
der Karte. Bei Bedarf lesen Sie bitte in Ihrem Computerhandbuch nach oder
wenden Sie sich an einen Fachmann.
1. Schalten Sie Ihren PC aus, ziehen Sie das Netzkabel.
2. Öffnen Sie das Gehäuse.
3. Entfernen Sie das Slotblech vom gewünschten freien PCI Steckplatz.
4. Stecken Sie die Karte gerade und vorsichtig in den freien PCI-Slot, bis sie
fest sitzt.
5. Befestigen Sie die Karte mit einer Schraube am Gehäuse.
6. Schließen Sie das Gehäuse wieder und verbinden Sie das Netzkabel mit
dem Netzteil.
Treiber Installation
Windows XP
Installation des Controllers:
1. Nach dem Einbau des Gerätes erscheint nach dem Start der Hardware-
Assistent, wählen Sie "Nein, diesmal nicht" und klicken Sie auf "Weiter".
2. Legen Sie die Treiber CD in das Laufwerk und "Software automatisch
installieren" auswählen, auf "Weiter" klicken.
3. Der Treiber wird automatisch gefunden und installiert. Auf "Fertig stellen"
klicken.
Installation der Parallelen Schnittstelle
4. Hardware-Assistent meldet sich mit einer neuen Parallelen Schnittstelle,
wählen Sie "Nein, diesmal nicht" und klicken Sie auf "Weiter".
5. "Software automatisch installieren" auswählen, auf "Weiter" klicken.
6. Und nun auf "Fertig stellen".
7. Danach ist Ihre PCI Karte installiert, somit können Sie nun das Gerät
verwenden.
Windows 2000
Installation des Controllers:
1. Nach dem Einbau des Gerätes erscheint nach dem Start der Hardware-
Assistent.
2. Legen Sie die Treiber CD in das Laufwerk und klicken auf "Weiter".
3. Option "CD Laufwerk" auswählen und danach auf "Weiter" klicken.

-6-
4. Der Treiber wird gefunden, auf "Weiter" klicken.
5. Und nun auf "Fertig stellen".
Installation der Parallelen Schnittstelle
6. Hardware-Assistent meldet sich mit einer neuen Parallelen Schnittstelle.
7. "Software automatisch installieren" auswählen, auf "Weiter" klicken.
8. Und nun auf "Fertig stellen".
9. Danach ist Ihre PCI Karte installiert, somit können Sie nun das Gerät
verwenden.
Support Delock
Bei weitergehenden Supportanfragen wenden Sie sich bitte an
[email protected]
Aktuelle Produktinformationen und Treiber Downloads finden Sie auch auf
unserer Homepage: www.delock.de
Schlussbestimmung
Die in diesem Handbuch enthaltenen Angaben und Daten können ohne vorherige
Ankündigung geändert werden. Irrtümer und Druckfehler vorbehalten.
Copyright
Ohne ausdrückliche schriftliche Erlaubnis von Delock darf kein Teil dieser
Bedienungsanleitung für irgendwelche Zwecke vervielfältigt oder übertragen
werden, unabhängig davon, auf welche Art und Weise oder mit welchen Mitteln,
elektronisch oder mechanisch, dies geschieht.
Stand: 12/2011

-7-
Description
La carte PCI Delock étend votre PC avec un port parallèle externes. Vous pouvez
connecter des périphériques tels que scanner, imprimante etc. sur la carte.
Spécifications techniques
• 1 x Port parallèle DB25
• SPP, PS2, EPP, ECP compatible IEEE 1284
• FIFO: 16 byte
• Débit de données jusqu’ à 1.5 Mb/s
• Sélection automatique de l'IRQ et de l'I/O
• Prise en charge du partage d'IRQ PCI
• 32-Bit PCI standard 2.1
Configuration système requise
• Windows 2000/XP/XP-64/Vista/Vista-64/7, Linux ex Kernel 2.6
• PC avec un slot PCI libre
Contenu de l’emballage*
• PCI Carte
• CD d’installation des pilotes
• Mode d’emploi
*Assurez-vous que l'emballage du produit contient tous les éléments avant de
procéder. Si un quelconque élément venait à manquer ou était endommagé,
veuillez contacter immédiatement votre revendeur.
Instructions de sécurité:
• Protéger le produit contre l’humidité
• Éviter l’électricité statique lors de l’installation de la carte

-8-
Hardware Installation
Note:
Suivez les instructions générales pour l'installation de la carte. Si nécessaire,
consultez le manuel de votre ordinateur, ou demander l'aide d'un spécialiste.
1. Eteignez votre PC et débranchez le cordon d'alimentation.
2. Enlevez le support du slot pour le port PCI disponible.
3. Insérez la carte tout droit et avec précaution dans un slot PCI libre, jusqu'à
ce qu'elle soit bien en place.
4. Utilisez une vis pour attacher la carte au boîtier.
5. Fixez également le support arrière avec une vis sur le boîtier.
6. Remontez le boîtier et branchez le cordon d'alimentation et l'adaptateur AC.
Installation du pilote
Windows XP
Installation du contrôleur:
1. Après l'installation matérielle et le démarrage de votre ordinateur, l'assistant
matériel apparaît. Choisissez l'option "Non, pas pour l'instant" et cliquez sur
"Continuer".
2. Insérez le CD pilote dans le lecteur de CD-ROM, choisissez "Installer le
logiciel automatiquement" et cliquez sur "Continuer".
3. Le pilote est détecté et installé automatiquement. Cliquez sur "Terminer".
Installation de l'interface parallèle
4. L'assistant matériel apparaît avec une nouvelle interface parallèle détectée.
Choisissez "Non, pas pour l'instant" et cliquez sur "Continuer".
5. Choisissez "Installer le logiciel automatiquement" et cliquez sur "Continuer".
6. Cliquez sur "Terminer".
7. Votre carte PCI est installée et prête à l'emploi.
Windows 2000
Installation du contrôleur:
1. Après l'installation matérielle et le démarrage de votre ordinateur, l'assistant
matériel apparaît.
2. Mettez le CD pilote dans le lecteur CD ROM et cliquez sur "Suivant".
3. Sélectionnez l'option "Lecteur de CD", et cliquez sur "Suivant".
4. Une fois le pilote localisé, cliquez sur "Suivant".
5. Cliquez sur "Terminer".

-9-
Install parallel interface
6. L'assistant matériel apparaît avec une nouvelle interface parallèle détectée.
7. Choisissez "Installer le logiciel automatiquement" et cliquez sur "Continuer".
8. Cliquez sur "Terminer".
9. Votre carte PCI est installée et prête à l'emploi.
Assistance Delock
Si vous avez d'autres questions, veuillez contacter notre assistance client:
[email protected]
Vous pouvez trouver les informations sur nos produits actuels sur notre page
d'accueil: www.delock.de
Clause finale
Les informations et données contenues dans ce manuel sont sujettes à
modifications sans préavis. Sont exclues les erreurs et les fautes d'impression.
Copyright
Aucune partie de ce manuel d'utilisation ne peut être reproduite ou transmise,
quel qu'en soit le but, et sous quelque moyen que ce soit, électronique ou
mécanique, sans l'approbation écrite expresse de Delock.
Version: 12/2011

-10-
Descripción
La tarjeta PCI Delock amplía su PC con un puerto paralelo externo. Puede
conectar dispositivos como escáneres, impresoras, etc a esta tarjeta.
Especificación técnica
• 1 puerto paralelo DB25
• Norma IEEE 1284 compatible con SPP, PS2, EPP, ECP
• FIFO: 16 bytes
• Velocidades de transferencias de datos de hasta 1.5 Mb/s
• Selecciona automáticamente IRQ y E/S
• Admite uso compartido de PCI IQR
• 32-Bit PCI estándar 2.1
Requisitos del Sistema
• Windows 2000/XP/XP-64/Vista/Vista-64/7, Linux ex Kernel 2.6
• PC con una ranura PCI libre
Contenido del paquete*
• Tarjeta PCI
• Driver en CD
• Manual del usuario
*Asegúrese de que el paquete del producto contenga todos los elementos antes
de su funcionamiento. Si falta o hay algo dañado, por favor póngase en contacto
con su distribuidor inmediatamente.
Instrucciones de seguridad:
• Proteja el producto contra el polvo
• Evite la electricidad estática cuando instale la tarjeta

-11-
Hardware Instalación
Nota:
Siga las instrucciones generales para la instalación de la tarjeta. En caso
necesario, lea el manual de su equipo o pida ayuda a un especialista.
1. Apague su equipo y desconecte el cable de alimentación.
2. Abra la carcasa.
3. Retire la sujeción de la ranura PCI disponible.
4. Inserte la tarjeta de forma perpendicular y con cuidado en la ranura PCI
disponible, hasta que quede bien encajada.
5. Utilice un destornillador para unir la tarjeta a la carcasa.
6. Vuelva a colocar la carcasa y conecte el adaptador de CA del cable de
alimentación.
Instalación del controlador
Windows XP
Instalación del controlador:
1. Después de instalar el hardware e iniciar el equipo, aparecerá el asistente
de hardware. Elija la opción "No, no en este momento" y haga clic en
"Continuar".
2. Coloque el CD del controlador en la unidad de CR-ROM, elija "Instalar
software automáticamente" y haga clic en "Continuar".
3. El equipo detectará el controlador y lo instalará automáticamente. Haga clic
en "Finalizar".
Instalar interfaz paralelo
4. Aparecerá el asistente de hardware con una nueva interfaz paralelo
encontrada. Elija "No, no en este momento" y haga clic en "Continuar".
5. Elija "Instalar software automáticamente" y haga clic en "Continuar".
6. Haga clic en "Finalizar".
7. La tarjeta PCI estará instalada y lista para utilizarla.
Windows 2000
Instalación del controlador:
1. Después de instalar el hardware e iniciar el equipo, aparecerá el asistente de
hardware.
2. Inserte el CD del controlador en la unidad de CD ROM y haga clic en
"Siguiente".
3. Seleccione la opción "Unidad de CD" y haga clic en "Siguiente".

-12-
4. Una vez encontrado el controlador, haga clic en "Siguiente".
5. Clic en "Finalizar".
Instalar interfaz paralelo
6. Aparecerá el asistente de hardware con una nueva interfaz paralelo
encontrada.
7. Elija "Instalar software automáticamente" y haga clic en "Continuar".
8. Haga clic en "Finalizar".
9. La tarjeta PCI estará instalada y lista para utilizarla.
Soporte técnico Delock
Si tiene alguna pregunta, póngase en contacto con nuestro servicio de atención
al cliente [email protected]
Puede encontrar información actual del producto en nuestra página Web:
www.delock.de
Cláusula final
La información y los datos contenidos en este manual están sujetos a cambios
sin previo aviso. Exceptuando errores y erratas.
Copyright
Queda prohibida la reproducción o transmisión para cualquier fin de parte alguna
de este manual del usuario, independientemente de la forma en que se realice,
ya sea, electrónicamente o mecánicamente, sin el consentimiento escrito de
Delock.
Versión: 12/2011
