Denon S-52 User manual

Denon Brand Company, D&M Holdings lnc.
●For purposes of improvement, specifications and
design are subject to change without notice.
●Please use this service manual with referring to the
operating instructions without fail.
●Some illustrations using in this service manual are
slightly different from the actual set.
注 意
サービスをおこなう前に、このサービスマニュアルを
必ずお読みください。本機は、火災、感電、けがなど
に対する安全性を確保するために、さまざまな配慮を
おこなっており、また法的には「電気用品安全法」に
もとづき、所定の許可を得て製造されております。
従ってサービスをおこなう際は、これらの安全性が維
持されるよう、このサービスマニュアルに記載されて
いる注意事項を必ずお守りください。
●本機の仕様は性能改良のため、予告なく変更すること
があります。
●補修用性能部品の保有期間は、製造打切後 8 年です。
●修理の際は、必ず取扱説明書を参照の上、作業を行っ
てください。
●本文中に使用しているイラストは、説明の都合上現物
と多少異なる場合があります。
X0360 V.04 DE/CDM 0712
SERVICE MANUAL
WIRELESS NETWORK CD MUSIC SYSTEM
WIRELESS NETWORK MUSIC SYSTEM
MODEL JP E3 E2 EK E2A E1C E1K EUT
S-52
333
S-52 DAB
3
MODEL JP E3 E2 EK E2A E1C E2K EUT
S-32
33
Ver. 4
Please refer to the
MODIFICATION NOTICE.

2
S-52/S-52DAB/S-32
Please heed the points listed below during servicing and inspection.
◎Heed the cautions!
Spots requiring particular attention when servicing, such as
the cabinet, parts, chassis, etc., have cautions indicated on
labels or seals. Be sure to heed these cautions and the cau-
tions indicated in the handling instructions.
◎Caution concerning electric shock!
(1) An AC voltage is impressed on this set, so touching inter-
nal metal parts when the set is energized could cause
electric shock. Take care to avoid electric shock, by for ex-
ample using an isolating transformer and gloves when
servicing while the set is energized, unplugging the power
cord when replacing parts, etc.
(2)There are high voltage parts inside. Handle with extra care
when the set is energized.
◎ Caution concerning disassembly and assembly!
Though great care is taken when manufacturing parts from
sheet metal, there may in some rare cases be burrs on the
edges of parts which could cause injury if fingers are moved
across them. Use gloves to protect your hands.
◎Only use designated parts!
The set's parts have specific safety properties (fire resis-
tance, voltage resistance, etc.). For replacement parts, be
sure to use parts which have the same properties. In particu-
lar, for the important safety parts that are marked ! on wiring
diagrams and parts lists, be sure to use the designated parts.
◎Be sure to mount parts and arrange the
wires as they were originally!
For safety reasons, some parts use tape, tubes or other insu-
lating materials, and some parts are mounted away from the
surface of printed circuit boards. Care is also taken with the
positions of the wires inside and clamps are used to keep
wires away from heating and high voltage parts, so be sure to
set everything back as it was originally.
◎Inspect for safety after servicing!
Check that all screws, parts and wires removed or discon-
nected for servicing have been put back in their original posi-
tions, inspect that no parts around the area that has been
serviced have been negatively affected, conduct an insulation
check on the external metal connectors and between the
blades of the power plug, and otherwise check that safety is
ensured.
(Insulation check procedure)
Unplug the power cord from the power outlet, disconnect the
antenna, plugs, etc., and turn the power switch on. Using a
500V insulation resistance tester, check that the insulation re-
sistance between the terminals of the power plug and the ex-
ternally exposed metal parts (antenna terminal, headphones
terminal, microphone terminal, input terminal, etc.) is 1MΩor
greater. If it is less, the set must be inspected and repaired.
Concerning important safety parts
Many of the electric and structural parts used in the set have
special safety properties. In most cases these properties are
difficult to distinguish by sight, and using replacement parts
with higher ratings (rated power and withstand voltage) does
not necessarily guarantee that safety performance will be pre-
served. Parts with safety properties are indicated as shown
below on the wiring diagrams and parts lists is this service
manual. Be sure to replace them with parts with the designat-
ed part number.
(1) Schematic diagrams ... Indicated by the ! mark.
(2) Parts lists ... Indicated by the ! mark.
Using parts other than the designated parts
could result in electric shock, fires or other
dangerous situations.
SAFETY PRECAUTIONS
The following check should be performed for the continued protection of the customer and service technician.
LEAKAGE CURRENT CHECK
Before returning the unit to the customer, make sure you make either (1) a leakage current check or (2) a line to chassis
resistance check. If the leakage current exceeds 0.5 milliamps, or if the resistance from chassis to either side of the power
cord is less than 460 kohms, the unit is defective.
LASER RADIATION
Do not stare into beam or view directly with optical instruments, class 3A laser product.
CAUTION
CAUTION
サービス、点検時にはつぎのことにご注意願います。
◎注意事項をお守りください！
サービスのとき特に注意を必要とする個所についてはキャ
ビネット、部品、シャーシなどにラベルや捺印で注意事項を
表示しています。これらの注意書きおよび取扱説明書などの
注意事項を必ずお守りください。
◎感電に注意！
(1) このセットは、交流電圧が印加されていますので通電時
に内部金属部に触れると感電することがあります。従っ
て通電サービス時には、絶縁トランスの使用や手袋の着
用、部品交換には、電源プラグを抜くなどして感電にご
注意ください。
(2) 内部には高電圧の部分がありますので、通電時の取扱に
は十分ご注意ください。
◎分解、組み立て作業時のご注意！
板金部品の端面の『バリ』は、部品製造時に充分管理をして
おりますが、板金端面は鋭利となっている箇所が有りますの
で、部品端面に触れたまま指を動かすとまれに怪我をする場
合がありますので十分注意して作業して下さい。手の保護の
ために手袋を着用してください。
◎指定部品の使用！
セットの部品は難燃性や耐電圧など安全上の特性を持った
ものとなっています。従って交換部品は、使用されていたも
のと同じ特性の部品を使用してください。特に配線図、部品
表に!印で指定されている安全上重要な部品は必ず指定の
ものをご使用ください。
◎部品の取付けや配線の引きまわしは、
元どおりに！
安全上、テープやチューブなどの絶縁材料を使用したり、プ
リント基板から浮かして取付けた部品があります。また内部
配線は引きまわしやクランパーによって発熱部品や高圧部
品に接近しないように配慮されていますので、これらは必ず
元どおりにしてください。
◎サービス後は安全点検を！
サービスのために取り外したねじ、部品、配線などが元どお
りになっているか、またサービスした個所の周辺を劣化させ
てしまったところがないかなどを点検し、外部金属端子部
と、電源プラグの刃の間の絶縁チェックをおこなうなど、安
全性が確保されていることを確認してください。
（絶縁チェックの方法）
電源コンセントから電源プラグを抜き、アンテナやプラグな
どを外し、電源スイッチを入れます。500V 絶縁抵抗計を用
いて、電源プラグのそれぞれの端子と外部露出金属部［アン
テナ端子、ヘッドホン端子マイク端子、入力端子など］との
間で、絶縁抵抗値が１ MΩ 以上であること、この値以下の
ときはセットの点検修理が必要です。
安全上重要な部品について
本機に使用している多くの電気部品、および機構部品は安全
上、特別な特性を持っています。この特性はほとんどの場合、
外観では判別つきにくく、またもとの部品より高い定格（定
格電力、耐圧）を持ったものを使用しても安全性が維持され
るとは、限りません。安全上の特性を持った部品は、この
サービスマニュアルの配線図、部品表につぎのように表示し
ていますので必ず指定されている部品番号のものを使用願
います。
(1) 配線図…!マークで表示しています。
(2) 部品表…!マークで表示しています。
指定された部品と異なるものを使用した場合に
は、感電、火災などの危険を生じる恐れがあり
ます。
注 意
注 意

3
S-52/S-52DAB/S-32
DIMENSION
S-52/S-32

4
S-52/S-52DAB/S-32
ワイヤー整形図
調整や部品の交換等により、ワイヤー類の結束をはずしたり移
動させた場合には、それらの作業が完了した時点でワイヤーの
整形をおこなってください。正しく整形されてないとノイズ発
生の原因となることがあります。
1. MAINUNIT部
① a,CX11111PPH-PHCON.CORD とCX0515PPH-PH
CON.CORD をスタイルピンとクランプバンドで基板に固定
する。（S-52E3/E2/JP,S-32E3/E2)
① b,CX11111PPH-PHCON.CORD とCX0515PPH-PH
CON.CORD と CX0818PPH-PHSHIELDCORDをスタイルピ
ンとクランプバンドで基板に固定する。(S-52DABEK)
② CX0919PPH-PNSHIELDCORDをスタイルピンで固定し、
サイドブラケットに沿わせるようにワイヤーを整形する。
③ CY0646PZH-ZHCON.CORDをスタイルピンで固定する。
WIRE ARRANGEMENT
If wire bundles are untied or moved to perform adjustment or
parts replacement etc., be sure to rearrange them neatly as
they were originally bundled or placed afterward.
Otherwise, incorrect arrangement can be a cause of noise
generation.
1. MAIN UNIT
①a,Fasten the CX111 11P PH-PH CON.CORD and CX051 5P
PH-PH CON.CORD to the circuit board with a style pin and
clamp band.(S-52E3/E2/JP,S-32E3/E2)
①b,Fasten the CX111 11P PH-PH CON.CORD and CX051 5P
PH-PH CON.CORD, CX081 8P PH-PH SHIELD CORD to
the circuit board with a style pin and clamp band.(S-
52DABEK)
②Fasten the 9P PH-PN SHIELD CORD to the circuit board
with a style pin, and arrange the wire along the SIDE
BRACKET.
③Fasten the CY064 6P ZH-ZH CON.CORD to the circuit
board with a style pin.
①a
②
CX051
CX111
CX091
②
①b
CX051
CX111
CX081
CX091
S-52E3/E2/JP,S-32E3/E2 S-52DABEK
③

5
S-52/S-52DAB/S-32
2. SIDEBRACKET(R)部
④ H/PPORTBLEINUNITの CY0919PPH-PHSHIELDCORD を
コードホルダーでSIDEBRACKET(R) に固定する。
3. SIDEBRACKET(L)部
⑤ USBTERM.UNITの CY0515PPH-PHCON.CORD をコード
ホルダーでSIDEBRACKET(L) に固定する。(Ｓ-52)
⑥ 同5PPH-PHCON.CORD をクランプバンドでSIDE
BRACKET(L) に固定する。(Ｓ-52)
2. SIDE BRACKET(R)
④Fasten the CY091 9P PH- PH SHIELD CORD on the H/P
PORTBLE IN UNIT to the SIDE BRACKET (R) with a cord
holder.
3. SIDE BRACKET(L)
⑤Fasten the CY051 5P PH- PH CON. CORD on the USB
TERM. UNIT to the SIDE BRACKET (L) with a cord hold-
er.(S-52)
⑥Fasten the CY051 5P PH- PH CON. CORD on the USB-
TERM. UNIT to the SIDE BRACKET (L) with a clamp
band.(S-52)
④
⑥
⑤

6
S-52/S-52DAB/S-32
4. FERRITECLAMP102010N部
⑦ FERRITECLAMP を開いた状態でパワートランスの一次側
コードを一回巻き付けてロックし、EMIFILTERCUSHIONを
外周に貼る。
⑧ FERRITECLAMP を TRANSSHIELD にクランプバンドで固定
する。
5. POWERUNIT&POWERAMPUNIT 部
⑨ CY0626PPH-PHSHIELDCORD と CX0323PZH-SAN
CON.CORDと CY0616PPH-PHCON.CORD と CX0211P
SANEHCON.CORD と CX063パワートランス２次側コード
をスタイルピンで固定する。
⑩ CY0414PPH-PHCON.CORD をスタイルピンで固定する。

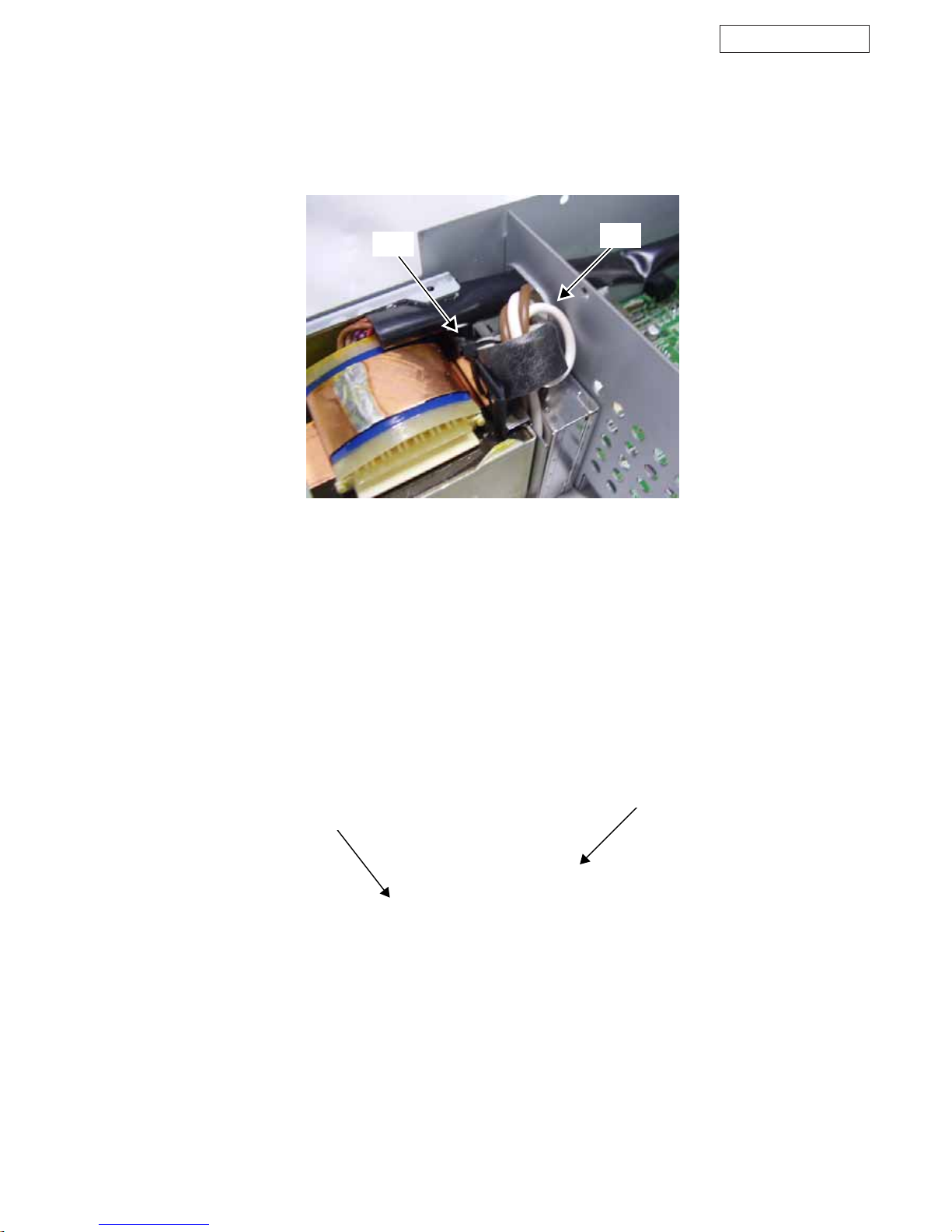

4. FERRITE CLAMP102010N
⑦Coil and lock the primary side code of the power transformer
with FERRITE CLAMP opened, then paste the EMIFILTER
CUSHION to outer.
⑧Fasten the FERRITE CLAMP to the EMIFILTER CUSHION
with a clamp band .
5. POWER UNIT & POWER AMP UNIT
⑨Fasten the CY062 6P PH-PH SHIELD CORD and CX032 3P
ZH-SAN CON.CORD and CY061 6P PH-PH CON.CORD
and CX021 1P SAN EH CON.CORD and CX063 secondary
side code of Power trans with a style pin.
⑩Fasten the CY041 4P PH-PH CON. CORD with a style pin.
⑦
⑧
⑩
⑨

7
S-52/S-52DAB/S-32
各部のはずしかた
（組み立てるときは、逆の順序でおこなってください。）
1. BOTTOMCOVER&SPEAKERBLOCK
(1) 底面側からの 107 のねじ２本をはずす。
(2) COVERPLATE を矢印方向にずらしてはずす。
(3) POWERAMPUNITの [CY042)から 4PVHCON.CORDを
はずす。
(4) 底面側からの 106 のねじ8 本と 111 のねじ 6 本と 108
のねじ 2 本をはずす。
(5) BOTTOMCOVER&SPEAKERBLOCKを矢印方向にはず
す。
DISASSEMBLY
(Follow the procedure below in reverse order when reassem-
bling.)

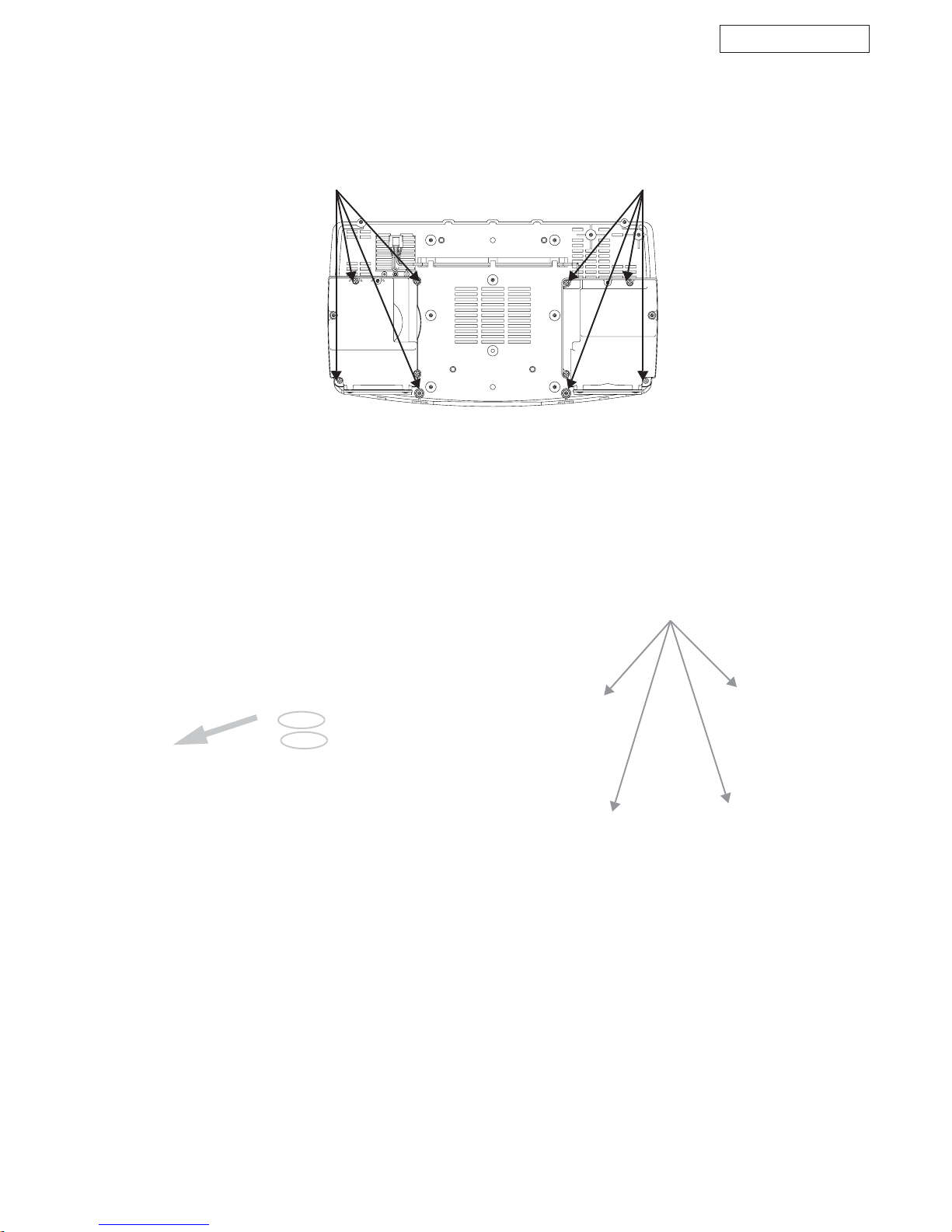

1. BOTTOM COVER & SPEAKER BLOCK
(1) Remove the 2 screws 107 on the bottom side.
(2) Detach the COVER PLATE in the direction of the arrow.
(3) Disconnect the 4P VH CON.CORD from the [CY042] on
the POWER AMP UNIT.
(4) Remove the 8 screws 106 and 6 screws 111, the 2
screws 108 on the bottom side.
(5) Detach the BOTTOM COVER & the SPEAKER BLOCK
in the direction of the arrow.
Cover Plate
107
4P VH CON.CORD
106
111 111
111
108
BOTTOM COVER&
SPEAKER BLCK

8
S-52/S-52DAB/S-32
2. SPEAKERUNIT
(1) SPEAKERBOXを固定している、109 のねじ４本をはず
す。（左右同じ）
(2) SPEAKER端子に半田付けしてあるワイヤーをはずす。
（左右同じ）
(3) SPEAKERを固定している、112 のねじ 4 本をはずして
から矢印方向にはずす。（左右同じ）
2. SPEAKER UNIT
(1) Remove the 4 screws 109 fixing the SPEAKER BOX.
(Both left and right)
(2) Remove the wire soldered to the SPEAKER terminal.
(Both left and right)
(3) Remove the 4 screws 112 fixing the speaker, then detach
the SPEAKER in the direction of the arrow.(Both left and
right)
109 109
112

9
S-52/S-52DAB/S-32
3A.CDMECHABLOCK(S-52)
(1) 105 のねじ 7 本と 104 のねじ 1 本をはずす。
(2) 104 のねじ４本をはずす。
(3) H/PPORTABLEINUNITの [CY091] から 9PPH-PH
SHIELDCORD をはずす。
(4) USBTERM.UNITの [CY051] から5PPH-PHCON.CORD
をはずす。
3A.CD MECHA BLOCK(S-52)
(1) Remove the 7 screws 105 and the 1 screw 104.
(2) Remove the 4 screws 104.
(3) Disconnect the 9P PH-PH SHIELD CORD from the
=CY091?on the H/P PORTABLE IN UNIT.
(4) Disconnect the 5P PH-PH CON.CORD from the
=CY051?on the USB TERM. UNIT.
105 105 104
104
9P PH-PH SHIELD CORD
5P PH-PH CON.CORD

10
S-52/S-52DAB/S-32
(5) 9P/5PPH-PHCON.CORD をそれぞれ矢印方向に引き出
す。
(6) CDMECHABLOCK を図のように持ち上げて MAINUNIT
の [CX151]から、30PFFC(1.0) をはずす
(7) CDMECHAUNIT の [CY061] から、6PPH-PHCON.CORD
をはずす。
(5) Disconnect the 9P/5P PH-PH CON.CORD in the direc-
tion of each the arrow.
(6) Lift up the CD MECHA BLOCK as shown in the photo and
disconnect the 30P FFC(1.0) from the the [CX151] on the
MAIN UNIT.
(7) Disconnect the 6P PH-PH CON.CORD from the the
[CY061] on CD MECHA UNIT.
30P FFC(1.0)
6P PH-PH CON. CORD

11
S-52/S-52DAB/S-32
3B.MAINCHASSIS(S-32）
(1) 105 のねじ 8 本をはずす。
(2) 104 のねじ 2 本をはずす。
(3) H/PPORTABLEINUNITの [CY091] から 9PPH-PH
SHIELDCORD をはずす。
3B.MAIN CHASSIS(S-32)
(1) Remove the 8 screws 105.
(2) Remove the 2 screws 104.
(3) Disconnect the 9P PH-PH SHIELD CORD from the
=CY091?on the H/P PORTABLE IN UNIT.
105
105
104
9P PH-PH SHIELD CORD

12
S-52/S-52DAB/S-32
(4) 9PPH-PHSHIELDCORD を矢印 A 方向に引き出す。
(5) MAINCHASSIS を矢印 B 方向にはずす。
(4) Disconnect the 9P PH-PH SHIELD CORD in the direction
of the arrow A.
(5) Disconnect the MAIN CHASSIS in the direction of the ar-
row B.
.
A
MAIN CHASSIS
B

13
S-52/S-52DAB/S-32
4. 1U-3851CDROMUNIT(S-52)
(1) D のねじ 2 本と E のねじ２本をはずしてから、MAIN
CHASSISとMECHABRACKETを矢印方向にはずす。
(2) ピックアップを後方に移動し、半田付けショートを
行ってから、FFC をはずす。
4. 1U-3851 CD ROM UNIT(S-52)
(1) Remove each 2 screws D and E, then detach the MAIN
CHASSIS and the MECHA BRACKET in the direction of
the arrow.
(2) Move the Pick Up to the rear side and solder the short-
circuit, then disconnect the FFC.
E
D
D
E
MAIN CHASSIS
& MECHA BRACKET
FFC
Solder to short-circuit
半田ショート

14
S-52/S-52DAB/S-32
(3) 2P、3P、4P ワイヤー及びFFCをはずし、E のねじ２本
をはずす。
(4) CDROMUNIT を起こし、FFCをはずす。
(3) Disconnect the 2P, 3P, 4P Wire and the FFC, then re-
move the 2 screws E.
(4) Stand the CD ROM UNIT and disconnect the FFC.
E
FFC
3P Wire
2P Wire
4P Wire
FFC

15
S-52/S-52DAB/S-32
5. MAINBLOCK
(1) 後面側からの 106 のねじ5 本と 108 ねじ５本をはずす。
(2) MAINUNITの [CX101] から10PZH-JBCON.CORD をは
ずす。
(3) MAINUNITの [CX131] から13PPH-PHSHIELDCORD を
はずす。
5. MAIN BLOCK
(1) Remove the 5 screws 106 and the 5 screws 108 on the
rear.
(2) Disconnect the 10P ZH-JB CON.CORD from the [CX101]
on the MAIN UNIT.
(3) Disconnect the 13P PH-PH SHIELD CORD from the
[CX131] on the MAIN UNIT.
108
108
108
106
10P ZH-JB CON. CORD
13P PH-PH SHIELD CORD

16
S-52/S-52DAB/S-32
(4) MAINUNITの [CX161] から16PFPC をはずす。
(5) MAINUNITの [CX064] から6PZH-ZHCON.CORD をは
ずす。
(6) MAINBLOCKを矢印方向にはずす。
(4) Disconnect the 16P FPC from the [CX161] on the MAIN
UNIT.
(5) Disconnect the 6P ZH-ZH CON.CORD from the [CX064]
the MAIN UNIT.
(6) Detach the MAIN BLOCK in the direction of the arrow.
16P FPC
6P ZH-ZH CON. CORD

17
S-52/S-52DAB/S-32
6A. 1U-3854STANDBYTRANSUNIT
(JP/E3/E2)
(1) 113 のねじ 1 本と 105 のねじ１本をはずす。
(2) STANDBYTRANSUNIT の [CX051] から 5PPH-PHCON.
CORD をはずす。
(3) STANDBYTRANSUNIT の [CX121] から 2Pワイヤーをは
ずす。
(4) STANDBYTRANSUNIT を矢印方向にはずす。
6A. 1U-3854 STANDBY TRANS UNIT
(for JP/E3/E2)
(1) Remove the 1 screw 113 and the 1 screw 105 on the rear.
(2) Disconnect the 5P PH-PH CON.CORD from the [CX051]
on the STANDBY TRANS UNIT.
(3) Disconnect the 2P Wire from the [CX121] on the STAND-
BY TRANS UNIT.
(4) Detach the STANDBY TRANS UNIT in the direction of
the arrow.
105 113
2P WIRE
5P PH-PH CON. CORD

18
S-52/S-52DAB/S-32
6B. 1U-3854STANDBYTRANSUNIT(EK)
(1) 1U-3847-2 の [CY081] から 8PPH-PHSHIELDCORD をは
ずす。
(2) 側面の 117 のねじ 2 本をはずし、DABSUBASS'Y をは
ずす。
(3) 後面側から、113 のねじ 2 本と 105 のねじ１本をはず
す。
(4) STANDBYTRANSUNIT の [CX051] から 5PPH-PHCON.
CORD をはずす。
(5) STANDBYTRANSUNIT の [CX121] から 2Pワイヤーをは
ずす。
(6) STANDBYTRANSUNIT を矢印方向にはずす。
6B. 1U-3854 STANDBY TRANS UNIT(for EK)
(1) Disconnect the 8P PH-PH SHIELD CORD from the
[CY081] on 1U-3847-2.
(2) Remove the 2 side screws 117, then detach the DAB
SUB ASS’Y.
(3) Remove the 2 screws 113 and the 1 screw 105 on the
rear.
(4) Disconnect the 5P PH-PH CON.CORD from the [CX051]
on the STANDBY TRANS UNIT.
(5) Disconnect the 2P Wire from the [CX121] on the STAN-
BY TRANS UNIT.
(6) Detach the STANBY TRANS UNIT in the direction of the
arrow.
8P PH-PH SHIELD CORD
DAB SUB ASSY
117
105
113 113
5P PH-PH CON. CORD
2P Wire

19
S-52/S-52DAB/S-32
7. POWERTRANS
(1) 後面側から、105 のねじ 4 本をはずす。
8. 1U-3847-1POWERAMPUNIT
(1) POWERAMPUNIT の [CY062] から6PPH-PHSHIELD
CORD をはずす。
(2) POWERAMPUNIT の [CX021] から1PSINEHCONN
CORD をはずす。
(3) POWERAMPUNIT の [CY041] から4PPH-PHCON.CORD
をはずす。
(4) MAINUNIT の [CX303] から3PZH-SANCON.CORDをは
ずし、矢印方向に引き抜く。
7. POWER TRANS
(1) Remove the 4 screws 105 on the rear.
8. 1U-3847-1 POWER AMP UNIT
(1) Disconnect the 6P PH-PH SHIELD CORD from the
[CY062] on the POWER AMP UNIT.
(2) Disconnect the 1P SIN EH CONN CORD from the
[CY021] on the POWER AMP UNIT.
(3) Disconnect the 4P PH-PH CON.CORD from the [CY041]
on the POWER AMP UNIT.
(4) Disconnect the 3P ZH-SAN CON.CORD from the the
[CX303] on the MAIN UNIT and pull out in the direction of
the arrow.
105
6P PH-PH SHIELD CORD
1P SIN EH CONN CORD
4P PH-PH CON. CORD
3P ZH SIN CON. CORD

20
S-52/S-52DAB/S-32
(5) 内側の 104 のねじ 2 本と、後面側から 105 のねじ２本
をはずす。
9. 1U-3859-1POWERUNIT
(1) POWERUNITの [CY111] から 11PPH-PHCON.CORD を
はずす。
(2) POWERUNITの [CY061] から 6PPH-PHCON.CORD をは
ずす。
(3) 104 のねじ 4 本をはずす。
(5) Remove the 2 inside screws 104 and the 2 rear screws
105.
9. 1U-3859-1 POWER UNIT
(1) Disconnect the 11P PH-PH CON.CORD from the [CY111]
on the POWER UNIT.
(2) Disconnect the 6P PH-PH CON.CORD from the [CY061]
on the POWER UNIT.
(3) Remove the 4 screws 104.
104
105
6P PH-PH CON. CORD
104
6P PH-PH SHIELD CORD
