Denon DN-506S User manual

DN-506S
User Guide English ( 3 – 6 )
Guía del usuario Español ( 7 – 10 )
Guide d'utilisation Français ( 11 – 14 )
Guida per l'uso Italiano ( 15 – 18 )
Benutzerhandbuch Deutsch ( 19 – 22 )
Appendi
x
English ( 23 )

3
User Guide (English)
Introduction
The DN-506S is designed to meet your needs in multiple environments such as boardrooms,
classrooms, presentation facilities, and other installed applications. It is focused on delivering
pure sound reproduction, excellent for both speech and music.
The DN-506S delivers a wide-range frequency response by employing three extraordinary
drivers and unique crossover technology. It boasts a balanced low-mid frequency response
along with a defined mid and high frequency response. A dedicated mid-range driver provides
exceptional speech intelligibility—ideal for applications where vocal clarity is required.
Box Contents
DN-506S (1)
IEC power cable
User Guide
Safety & Warranty Manual
Non-slip pad
Support
For the latest information about this product (system requirements, compatibility information,
etc.) and product registration, visit denonpro.com.
Quick Setup

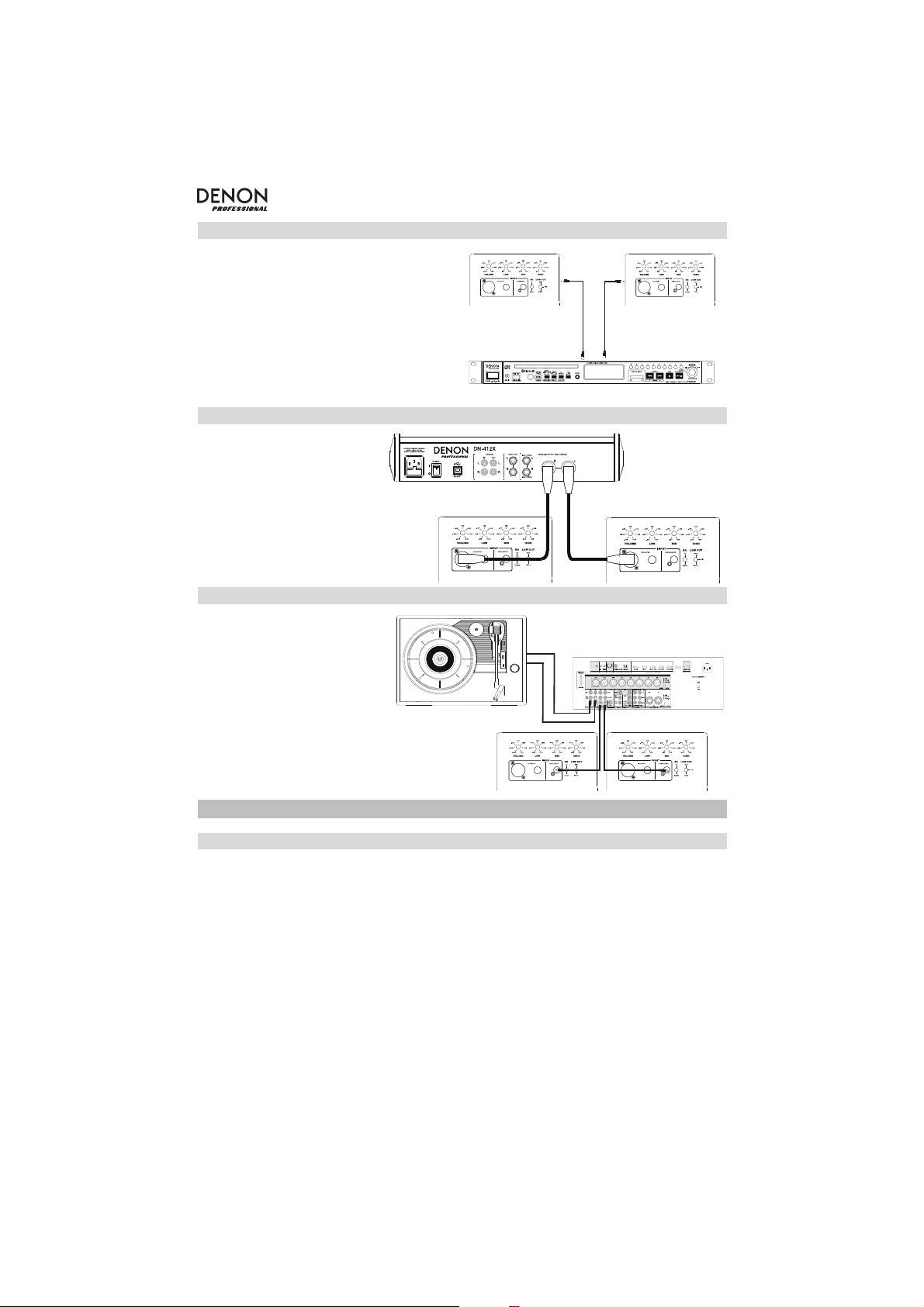

Connection Diagram
Items not listed under Introduction > Box Contents are sold separately.
The DN-506S loudspeakers feature balanced XLR and 1/4" connectors, as well as unbalanced
RCA-type analog inputs. Connect the outputs of your audio interface, monitor controller,
mixer, or other line-level device to these inputs.
Tip: If your mixer, interface, or other audio source features both XLR/TRS and RCA-type
outputs, use the XLR or TRS connectors instead of the RCA connectors whenever possible.
XLR and TRS cables incorporate a "balanced" design that carries a signal over three
conductors ("hot," "cold," and "ground") instead of two conductors as found in RCA cables
("hot," and "ground"). This results in lower noise, higher rejection of radio-frequency (RF)
interference, and better overall fidelity. If XLR/TRS jacks are unavailable, use RCA-style cables
but try to keep the cables as short as possible.

4
Scenario 1
Media Player
(Unbalanced RCA to Unbalanced RCA)
Scenario 2
Mixer
(Balanced XLR to Balanced XLR)
Scenario 3
Preamplifier
(Unbalanced RCA to Unbalanced
RCA)
Features
Front Panel
1. Power Indicator (front panel, not pictured): The power indicator illuminates when the monitor is
receiving power and the rear panel Power Switch is in the "ON" position.
2. Low-frequency Driver (front panel, not pictured): The low-frequency driver outputs the bottom range
of the audio spectrum.
3. Mid-frequency Driver (front panel, not pictured): The mid-frequency driver outputs the middle range
of the audio spectrum.
4. High-frequency Driver (front panel, not pictured): The high-frequency driver outputs the top range of
the audio spectrum. The driver is a "coaxial" design, inset into the center of the mid-range driver.
Line-level outputs
Line-level outputs
Line-level outputs

5

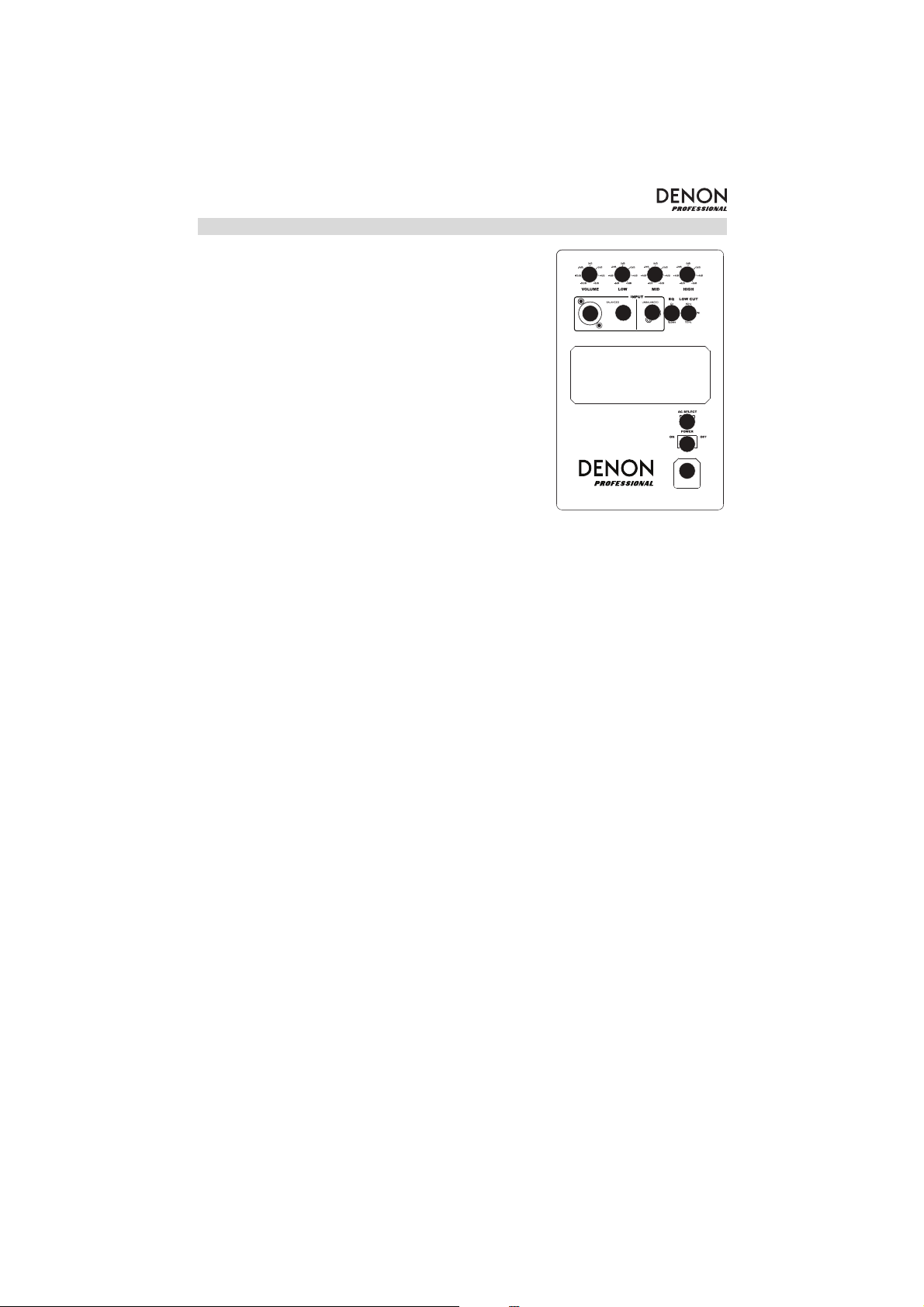

Rear Panel
1. Volume Knob: This knob adjusts the gain level of all three of
the rear panel inputs (XLR, 1/4" and RCA). The gain is at
minimum when the knob is turned fully counter-clockwise; the
gain is set to its maximum level when the knob is turned fully
clockwise; additionally, the gain is set to unity when at the 12:00
position. Adjust this knob to a position where you are working
with a comfortable range of travel on the output volume knob of
your connected audio interface, monitor controller, or mixing
console.
2. Low Frequency Knob: This knob boosts or cuts the low-
frequency response of the monitor, allowing you to tailor the
response of the monitor's woofer to the acoustics of your
environment. The low-frequency response can be boost or cut
by 6 dB, at a center frequency of 100 Hz. When the knob is set
to the center position, no boost or cut is applied.
3. Mid Frequency Knob: This knob boosts or cuts the mid-
frequency response of the monitor, allowing you to tailor the
response of the mid-range driver to the acoustics of your
environment. The mid-frequency response can be boost or cut
by 6 dB, at a center frequency of 1 kHz. When the knob is set to
the center position, no boost or cut is applied.
4. High Frequency Knob: This knob boosts or cuts the high-frequency response of the monitor,
allowing you to tailor the response of the tweeter to the acoustics of your environment. The high-
frequency response can be boost or cut by 6 dB, at a center frequency of 10 kHz. When the knob is
set to the center position, no boost or cut is applied.
5. XLR Input (+4 dBu): This input jack accepts line-level signals from a balanced XLR connector.
Connect your audio interface, monitor controller, mixer, or other line-level audio source to this jack.
6. 1/4" Input (+4 dBu): This input jack accepts line-level signals from a balanced 1/4" TRS connector.
Connect your audio interface, monitor controller, mixer, or other line-level audio source to this jack.
7. RCA Input (-10 dBV): This connector accepts line-level signals from audio sources with unbalanced
RCA-style outputs.
8. EQ Bypass Switch: This switch allows you to toggle all three bands of equalization for the
loudspeaker on/off with a single control. When the switch is set to "bypass", no equalization will be
applied to the loudspeaker drivers, no matter what position the equalization knobs are set to.
9. Low Cutoff Switch: This 3-position switch allows you to further tailor the low-frequency cutoff point
of your DN-506S monitor, by filtering audio below a certain cutoff frequency.
• Flat: No low-cut
• 80 Hz: Audio material below the frequency of 80 Hz is filtered
• 100 Hz: Audio material below the frequency of 100 Hz is filtered
10. Input Voltage Selector: This recessed switch adjusts the input voltage from 100-120V or 220-240V
and allows your DN-506S monitor to be used worldwide. Make sure this switch is set correctly for
your country to prevent damage to the loudspeaker.
Important: Power outlets in North America, Japan, and many parts of South America usually supply
between 100V and 120V, whereas outlets in Europe and most of Africa and Asia provide between
220V and 240V. If you are not sure about your region, be sure to check your power outlet's rating and
set the Input Voltage selector before connecting and switching on your DN-506S loudspeakers.
11. Power Switch: This switch powers your DN-506S loudspeakers on and off. The “auto-power” feature
will go into low-power “eco” mode if there is no signal present for about 12 minutes. To “wake” from
low-power mode, send an audio signal to the speakers.
12. Power Connector: This socket accepts a standard IEC-type power cable.
DN-506S
Precision Acoustic Monitor
1
56789
10
11
12
234

6

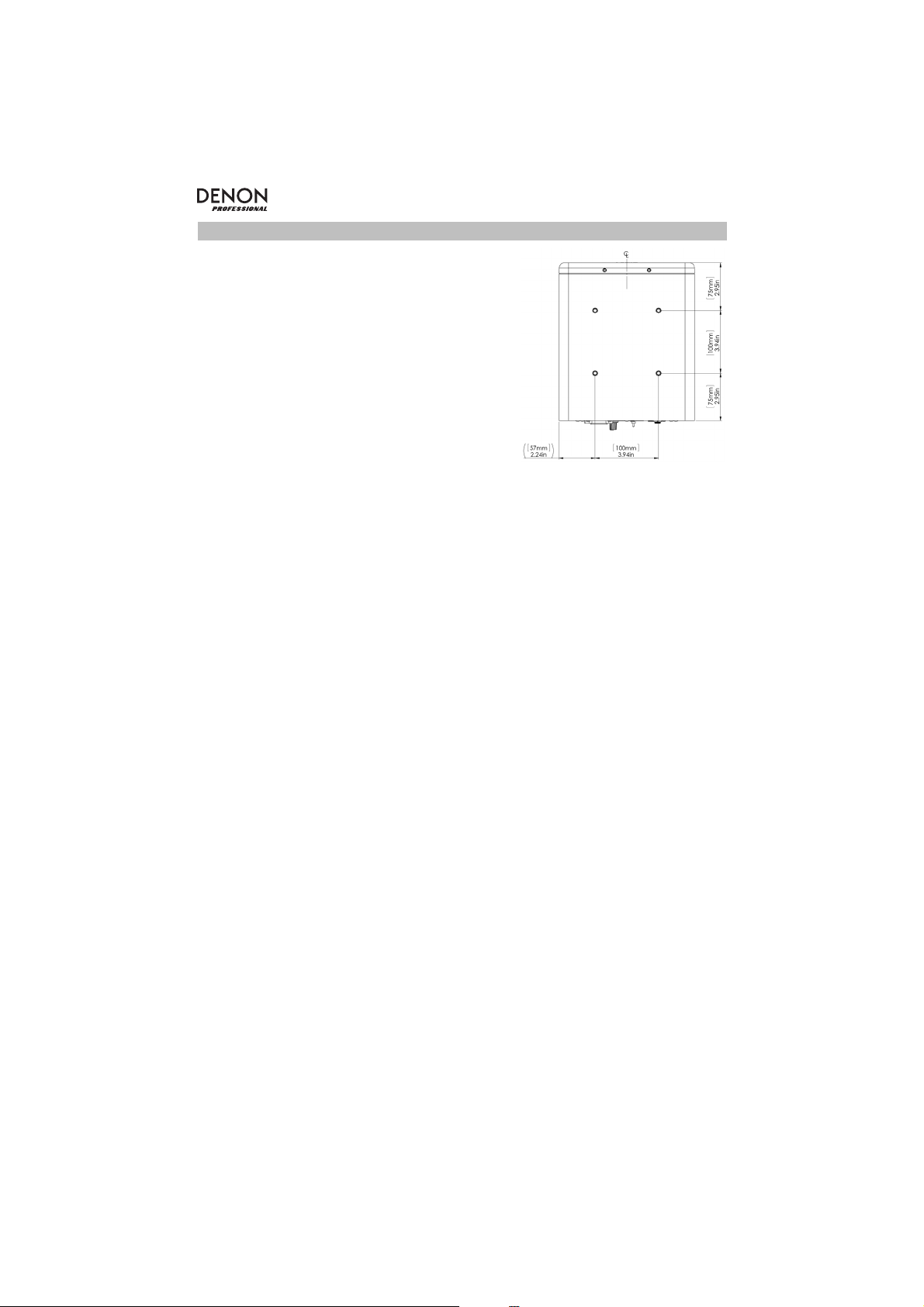

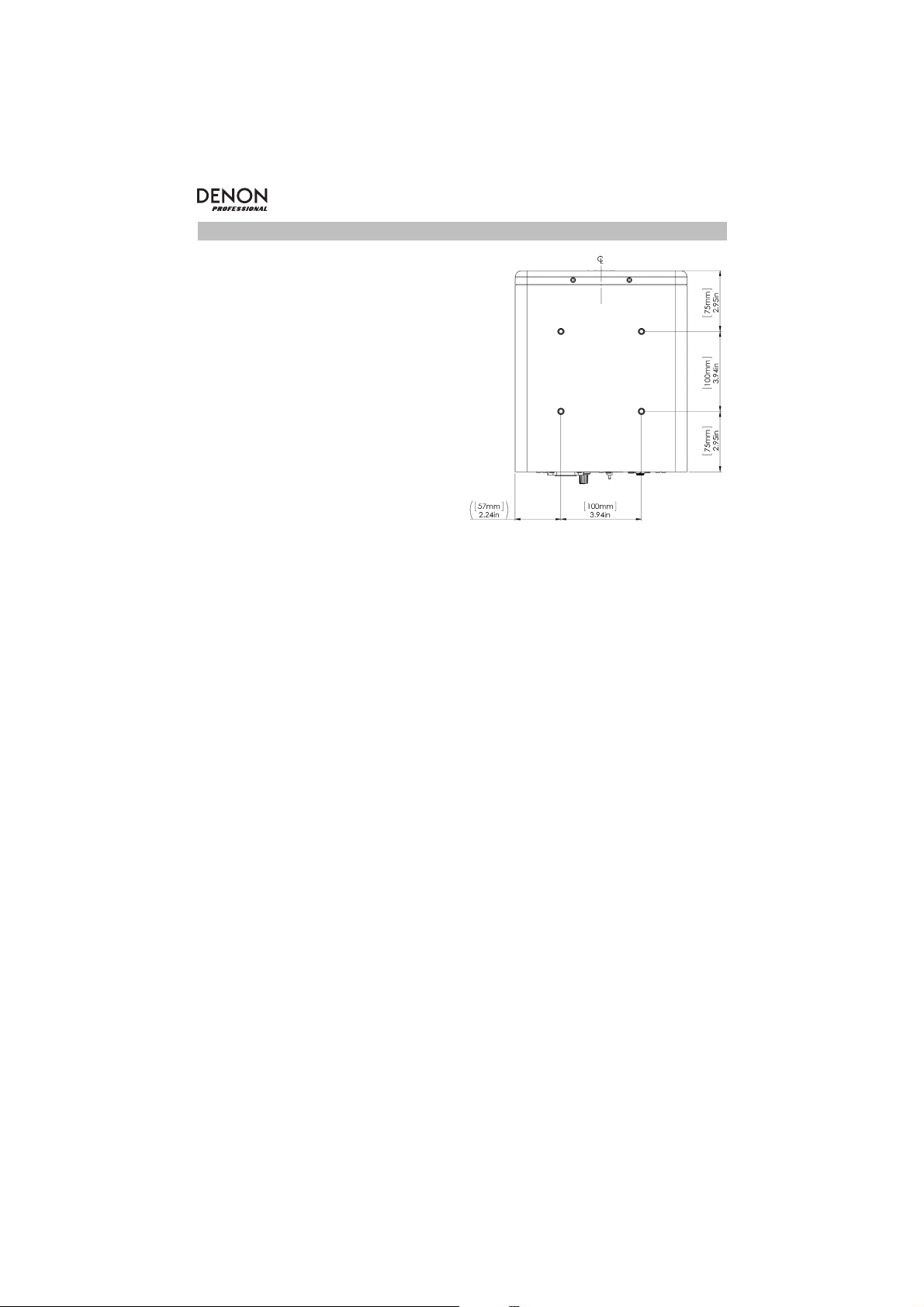

Mounting Points
Using the threaded inserts on the bottom face of
the enclosure, you may optionally attach the
loudspeaker to VESA-standard mounts (sold
separately) for installation on walls or ceilings. Use
standard M4 machine screws (0.7 mm pitch) which
can be found from a local hardware store or home
improvement store.
Important: We recommend using screws that are
10–14mm longer than the thickness of your
mounting bracket. Do not drive the screws more
than 14mm into the threaded inserts. Follow the
specifications and instructions provided by the
mount manufacturer for proper installation.

7
Guía del usuario (Español)
Introducción
El DN-506S está diseñado para satisfacer sus necesidades en diversos ambientes tales como
salas de juntas, aulas, salas para presentaciones y otras aplicaciones instaladas. Está
pensado para brindar una reproducción de sonido pura, excelente tanto para discursos como
para música.
El DN-506S brinda una respuesta en frecuencia de gama amplia gracias a sus tres drivers
extraordinarios y su tecnología de crossover sin igual. Ofrece una respuesta en frecuencia
baja-media balanceada junto con una respuesta en frecuencia media y alta definida. Un driver
de rango medio dedicado que brinda una excepcional inteligibilidad de la voz—ideal para
aplicaciones que requieren que las voces se escuchen con claridad.
Contenido de la caja
DN-506S (1)
Cable de corriente IEC
Guía del usuario
Manual sobre la seguridad y garantía
Almohadilla antideslizante
Soporte
Para obtener la información más reciente acerca de este producto (requisitos de sistema,
información de compatibilidad, etc.) y registrarlo, visite denonpro.com:
Instalación rápida
Diagrama de conexión
Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por
separado.
Los altavoces del DN-506S presentan conectores XLR y de 1/4 pulg. balanceados, así como
también entradas analógicas tipo RCA no balanceadas. Conecte a estas entradas las salidas
de su interfaz de audio, controlador de altavoz, mezclador u otros dispositivos de nivel de
línea.
Consejo: Si su mezclador, interfaz u otra fuente de audio presenta ambas salidas XLR/TRS y
tipo RCA, utilice los conectores XLR o TRS en lugar del conector RCA siempre que sea
posible. Los cables XLR y TRS incorporan un diseño "balanceado" que transmite la señal a lo
largo de tres conductores ("caliente", "frío" y "tierra") en lugar de dos conductores, como en
los cables RCA ("caliente" y "tierra"). Esto da como resultado un menor ruido, una mayor
resistencia a la interferencia de radiofrecuencias (RF) y una mayor fidelidad en general. Si no
hay conectores XLR/TRS disponibles, utilice cables estilo RCA pero procure que sean lo más
cortos posible.

8
Escenario 1
Reproductor multimedia
(RCA no balanceado
a RCA no balanceado)
Escenario 2
Mezclador
(XLR balanceado
a XLR balanceado)
Escenario 3
Preamplificador
(RCA no balanceado
a RCA no balanceado)
Características
Panel frontal
1. Indicador de encendido (panel frontal; no se muestra): El indicador de encendido se ilumina cuando
el altavoz está recibiendo corriente y el interruptor de encendido del panel trasero está en la posición
"ON" (Encendido).
2. Driver de frecuencias bajas (panel frontal; no se muestra): El driver de frecuencias bajas emite la
gama inferior del espectro de audio.
3. Driver de frecuencias medias (panel frontal; no se muestra): El driver de frecuencias medias emite la
gama media del espectro de audio.
4. Driver de frecuencias altas (panel frontal; no se muestra): El driver de frecuencias altas emite la
gama superior del espectro de audio. El driver es un diseño coaxial, embutido en el centro del driver
de gama media.
salida de nivel de línea
salida de nivel de línea
salida de nivel de línea

9
Panel trasero
1. Perilla de volumen: Esta perilla ajusta el nivel de ganancia de las tres
entradas del panel trasero (XLR, 1/4 pulg. y RCA). La ganancia está en el
mínimo cuando la perilla se gira totalmente en sentido antihorario; en el
máximo cuando se gira totalmente en sentido horario; y además, la
ganancia se fija en la unidad cuando se deja en la posición de las 12 en
punto. Ajuste esta perilla en una posición en la que pueda trabajar con una
cantidad confortable de recorrido de la perilla de volumen de su interfaz de
audio conectada, controlador de altavoz o consola mezcladora.
2. Perilla de frecuencias bajas: Esta perilla aumenta o recorta la respuesta
de frecuencias bajas del altavoz, permitiéndole realizar un ajuste fino de la
respuesta del woofer de su altavoz a la acústica del ambiente en donde se
encuentra. La respuesta de frecuencias bajas puede aumentarse o
recortarse en 6 dB, a una frecuencia central de 100 Hz. Cuando la perilla
está en la posición central, no se realiza ningún aumento ni recorte.
3. Perilla de frecuencias medias: Esta perilla aumenta o recorta la respuesta de frecuencias medias del
altavoz, permitiéndole realizar un ajuste fino de la respuesta del driver de frecuencias medias a la
acústica del ambiente en donde se encuentra. La respuesta de frecuencias medias puede aumentarse
o recortarse en 6 dB, a una frecuencia central de 1 kHz. Cuando la perilla está en la posición central,
no se realiza ningún aumento ni recorte.
4. Perilla de frecuencias altas: Esta perilla aumenta o recorta la respuesta de frecuencias altas del
altavoz, permitiéndole realizar un ajuste fino de la respuesta del tweeter a la acústica del ambiente en
donde se encuentra. La respuesta de frecuencias altas puede aumentarse o recortarse en 6 dB, a una
frecuencia central de 10 kHz. Cuando la perilla está en la posición central, no se realiza ningún
aumento ni recorte.
5. Entrada XLR (+4 dBu): Este conector de entrada admite señales de nivel de entrada provenientes de
conectores XLR balanceados. Conecte a este conector su interfaz de audio, controlador de altavoz,
mezclador u otra fuente de audio de nivel de línea.
6. Entrada de 1/4 pulg. (+4 dBu): Este conector de entrada admite señales de nivel de entrada
provenientes de conectores TRS de 1/4 pulg. balanceados. Conecte a este conector su interfaz de
audio, controlador de altavoz, mezclador u otra fuente de audio de nivel de línea.
7. Entrada RCA (-10 dBV): Este conector admite señales de nivel de línea provenientes de fuentes de
audio con salidas tipo RCA no balanceadas.
8. Interruptor de puenteo de ecualizador: Este interruptor le permite activar o desactivar las tres
bandas de ecualización para el altavoz con un solo control. Cuando el interruptor se ajusta a "bypass"
(puentear), no se aplicará ninguna ecualización a los drivers del altavoz, sin importar la posición de las
perillas de ecualización.
9. Interruptor de corte de frecuencias bajas: Este interruptor de 3 posiciones le permite realizar un
ajuste fino del punto de corte de frecuencias bajas de su altavoz DN-506S, filtrando el audio debajo
de una frecuencia de corte determinada.
• Flat (Plano): Sin corte de frecuencias bajas.
• 80 Hz: El audio por debajo de una frecuencia de 80 Hz se filtra
• 100 Hz: El audio por debajo de una frecuencia de 100 Hz se filtra
10. Selector de voltaje de entrada: Este interruptor embutido ajusta el voltaje de entrada entre 100-120
V y 220-240 V y le permite utilizar su altavoz DN-506S en todo el mundo. Asegúrese de que este
interruptor esté ajustado correctamente según el país en donde esté siendo utilizado para evitar
daños al altavoz.
Importante: Las tomas de corriente en América del Norte, Japón y muchas partes de América del Sur
suelen proporcionar entre 100 y 120 V, mientras que en Europa y la mayoría de África y Asia
proporcionan entre 220 y 240 V. Si no está seguro del voltaje en su región, asegúrese de verificar los
valores de su toma de corriente y ajuste el selector de voltaje antes de conectar y encender sus
altavoces DN-506S.
11. Interruptor de encendido: Este interruptor enciende y apaga sus altavoces DN-506S. La
característica de "apagado-automático" entrará en modo de ahorro de energía "eco" si no hay
señales presentes en aproximadamente 12 minutos. Para "salir" del modo de ahorro de energía, envíe
una señal de audio a los altavoces.
12. Conector de corriente: Este conector admite cables de corriente tipo IEC estándar.
DN-506S
PrecisionAcoustic Monitor
1
56789
10
11
12
234

10
Puntos de montaje
Gracias a los puntos de montaje roscados en la
cara inferior del gabinete, puede opcionalmente
montar el altavoz en una columna de norma VESA
(que se vende por separado) para instalarlo en
paredes o techos.
Utilice tornillos para metal de tamaño M4 (paso de
0.7 mm) estándar que pueden comprarse en
cualquier ferretería o tienda de mejoras para el
hogar.
Importante: Recomendamos utilizar tornillos que
sean 10 a 14 mm más largos que el grosor de su
soporte de montaje. Siga las especificaciones e
instrucciones provistas por el fabricante de la
columna para lograr una instalación apropiada.

11
Guide d’utilisation (Français)
Présentation
L’enceinte DN-506S est conçue de manière à satisfaire aux besoins dans divers
environnements tels que des salles de réunion, des salles de classe, des infrastructures de
présentation et autres. Il vise à fournir une reproduction sonore pure, excellente pour la voix et
la musique.
L’enceinte DN-506S offre une réponse en fréquence étendue en utilisant trois haut-parleurs
extraordinaires et une technologie de filtre évoluée unique. Elle dispose d'une réponse en
fréquences basses-moyennes stable et équilibrée ainsi qu'une réponse très définie dans les
fréquences moyennes et hautes. Un transducteur de moyennes fréquences dédié fournit une
intelligibilité exceptionnelle de la voix, idéal pour les applications où la clarté vocale est
essentielle.
Contenu de la boîte
DN-506S (1)
Câble d'alimentation CEI
Guide d'utilisation
Consignes de sécurité et informations concernant la garantie
Coussinet antidérapant
Assistance technique
Pour les toutes dernières informations concernant la configuration système requise, la
compatibilité et l’enregistrement du produit, veuillez visiter denonpro.com.
Installation
Schéma de connexion
Les articles qui ne figurent pas dans la section Présentation > Contenu de la boîte sont
vendus séparément.
Les enceintes DN-506S disposent de connecteurs XLR et 6,35 mm symétriques et d’entrées
analogiques asymétriques de type RCA. Reliez les sorties de votre interface audio, contrôleur
d’enceintes, console de mixage ou autre périphérique de ligne-niveau à ces entrées.
Astuce : Si votre console de mixage, interface ou autre source audio comporte les deux types
de sorties RCA et XLR/TRS, utiliser les connecteurs XLR ou TRS au lieu des connecteurs RCA,
lorsque cela est possible. Les câbles XLR et TRS intègrent une conception « symétrique »
conçue pour la transmission d’un signal sur trois conducteurs (« phase », « neutre » et
« masse ») au lieu des deux que vous retrouvez dans les câbles RCA (« phase » et « masse »).
Cela réduit le bruit, rejette mieux les interférences de fréquence radio (RF) et améliore la fidélité
d’ensemble. Si les prises XLR/TRS ne sont pas disponibles, utilisez des câbles RCA mais
essayez de les choisir les plus courts possible.

12
Scénario 1
Lecteur multimédia
(RCA asymétrique vers RCA asymétrique)
Scénario 2
Console de mixage
(XLR symétrique vers XLR
symétrique)
Scénario 3
Préamplificateur
(RCA asymétrique vers RCA
asymétrique)
Caractéristiques
Panneau avant
1. Témoin d’alimentation (panneau avant, non illustré) : Le témoin est allumé lorsque l’enceinte est sous
tension et que l’interrupteur d'alimentation du panneau arrière est en position « ON ».
2. Haut-parleur basses fréquences (panneau avant, non illustré) : Le haut-parleur basses fréquences
restitue la plage grave du spectre audio.
3. Haut-parleur moyennes fréquences (panneau avant, non illustré): Le haut-parleur moyennes
fréquences restitue la plage moyenne du spectre audio.
4. Haut-parleur hautes fréquences (panneau avant, non illustré) : Le haut-parleur hautes fréquences
restitue la plage aigüe du spectre audio. Il s'agit d'un haut-parleur à conception « coaxiale », inséré au
centre du haut-parleur moyennes fréquences.
sortie à niveau ligne
sortie à niveau li
g
ne
sortie à niveau ligne

13
Panneau arrière
1. Commande de volume : Ce bouton permet d'ajuster le niveau de
gain des trois entrées du panneau arrière (XLR, 6,35 mm et RCA). Le
gain est réglé au minimum lorsque le bouton est tourné
complètement vers la gauche, et au maximum lorsqu'il l'est
complètement vers la droite. Le gain unitaire correspond à la position
midi. Réglez cette commande sur une position qui vous permet de
conserver une marge confortable sur le bouton de volume de sortie
de votre interface audio, contrôleur de monitoring ou console de
mixage.
2. Commande basses fréquences (LOW) : Ce bouton de commande
amplifie ou atténue la réponse de l’enceinte dans les basses
fréquences, pour contrôler la réponse du haut-parleur des basses en
fonction de l'acoustique de votre environnement. La réponse dans
les basses fréquences peut être amplifiée ou atténuée de 6 dB autour
d'une fréquence centrale de 100 Hz. Lorsque le bouton est en
position médiane, aucune amplification ou atténuation n'est
appliquée.
3. Commande moyennes fréquences (MID) : Ce bouton de
commande amplifie ou atténue la réponse de l’enceinte dans les
moyennes fréquences, pour contrôler la réponse du haut-parleur des
moyennes en fonction de l'acoustique de votre environnement. La
réponse dans les moyennes fréquences peut être amplifiée ou
atténuée de 6 dB autour d'une fréquence centrale de 1 kHz. Lorsque
le bouton est en position médiane, aucune amplification ou atténuation n'est appliquée.
4. Commande hautes fréquences (HIGH) : Ce bouton de commande amplifie ou atténue la réponse de
l’enceinte dans les hautes fréquences, pour contrôler la réponse du haut-parleur des hautes en fonction de
l'acoustique de votre environnement. La réponse dans les hautes fréquences peut être amplifiée ou atténuée
de 6 dB autour d'une fréquence centrale de 10 kHz. Lorsque le bouton est en position médiane, aucune
amplification ou atténuation n'est appliquée.
5. Entrée XLR (+4 dBu) : Cette entrée accepte les signaux de niveau ligne transmis via un connecteur XLR
symétrique. Reliez la sortie de votre interface audio, contrôleur d’enceintes, console de mixage ou autre
périphérique de ligne-niveau à cette entrée.
6. Entrée 6,35 mm (+4 dBu) : Cette entrée accepte les signaux de niveau ligne transmis via un connecteur TRS
6,35 mm. Reliez la sortie de votre interface audio, contrôleur d’enceintes, console de mixage ou autre
périphérique de ligne-niveau à cette entrée.
7. Entrée RCA (-10 dBV) : Cette entrée accepte les signaux de niveau ligne provenant de sources audio avec
sorties asymétriques de type RCA.
8. Commutateur de dérivation d’égalisation : Ce commutateur unique contrôle l'activation/désactivation des
trois bandes d'égalisation de l’enceinte. Lorsqu'il est sur la position « Bypass », aucune égalisation n'est
appliquée aux haut-parleurs, quel que soit le réglage des commandes d'égalisation.
9. Commutateur du filtre coupe-bas : Ce commutateur à 3 positions contrôle le point de coupure des basses
fréquences de votre enceinte DN-506S, en filtrant l'audio dont la fréquence est inférieure à la fréquence de
coupure.
• Flat : aucun filtrage coupe-bas
• 80 Hz : les fréquences audio inférieures à 80 Hz sont filtrées
• 100 Hz : les fréquences audio inférieures à 100 Hz sont filtrées
10. Sélecteur de tension d’entrée : Ce commutateur encastré sélectionne la tension d'entrée, entre 100-120 V
ou 220-240 V pour pouvoir utiliser votre enceinte DN-506S dans le monde entier. Vérifiez que la position de ce
commutateur est réglée à la tension appropriée pour votre région afin d'éviter d'endommager l’enceinte.
Important : Les prises secteur en Amérique du Nord, au Japon et dans de nombreuses régions de l'Amérique
du Sud fournissent habituellement une tension de 100 à 120 V, alors que celles d'Europe et de la quasi-
totalité des pays d'Afrique et d'Asie fournissent entre 220 et 240 V. Si vous n’êtes pas certain de la tension
secteur de votre région, prenez soin de vérifier la tension fournie par vos prises et réglez le sélecteur de
tension d'entrée en conséquence avant de brancher et de mettre sous tension vos enceintes DN-506S.
11. Interrupteur d'alimentation : Ce commutateur permet de mettre vos enceintes DN-506S sous et hors
tension. Si aucun signal n'est présent pendant environ 12 minutes, l'appareil se met en mode
d’économie d’énergie. Pour sortir l’appareil du mode d’économie d’énergie, envoyez un signal audio
aux enceintes.
12. Connecteur d'alimentation : Cette prise accepte un câble d'alimentation CEI standard.
DN-506S
Precision Acoustic Monitor
1
56789
10
11
12
234

14
Montage
Les embases filetées sur la face inférieure de
l'enceinte vous permettent de fixer l’enceinte sur
des murs ou plafonds en utilisant des
supports VESA standards (vendus séparément).
Utilisez vis à métaux des vis de taille M4 (pas 0.7
mm) que vous pouvez vous procurer dans une
quincaillerie ou un centre de rénovation.
Important : Nous recommandons l'utilisation de vis
qui sont de 10 à 14 mm plus longues que
l'épaisseur de votre support de fixation. Veuillez
suivre les spécifications et les instructions fournies
par le fabricant du support afin que l’installation soit
adéquate.

15
Guida rapida (Italiano)
Introduzione
Il DN-506S è stato concepito per soddisfare le tue esigenze in vari ambienti, quali sale riunioni,
classi, impianti per conferenze e altre applicazioni che prevedono l'installazione. Mira a
garantire una riproduzione audio pura, eccellente sia per i discorsi che per la musica.
Il DN-506S offre una risposta di frequenza a vasta gamma impiegando tre driver straordinari e
una tecnologia di crossover unica. Presenta una risposta di frequenza bassi-medi equilibrata
oltre a una risposta di frequenza media ed alta ben definita. Gamma dedicata di driver di
gamma intermedia, fornisce un'eccezionale intelligibilità del parlato: ideale per applicazioni in
cui sia richiesta una voce limpida.
Contenuti della confezione
DN-506S (1)
Cavo di alimentazione IEC
Guida per l'uso
Istruzioni di sicurezza e garanzia
Tappetino antiscivolo
Assistenza
Per le ultime informazioni in merito a questo prodotto (requisiti di sistema, informazioni sulla
compatibilità, ecc.) e per la registrazione del prodotto, recarsi alla pagina denonpro.com.
Configurazione rapida
Schema dei collegamenti
Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti
separatamente.
Gli altoparlanti del DN-506S presentano connettori XLR e da 1/4" bilanciati, oltre a ingressi
analogici di tipo RCA non bilanciati. A questi ingressi è possibile collegare le uscite
dell'interfaccia audio, del controller dell'altoparlante, del mixer o di altri dispositivi a livello di
linea.
Suggerimento: se il mixer, l'interfaccia o altre fonti audio presentano uscite sia XLR/TRS che
di tipo RCA, servirsi preferibilmente dei connettori XLR o TRS anziché i connettori RCA ogni
volta che sia possibile. I cavi XLR e TRS incorporano un design "bilanciato" che porta un
segnale lungo tre conduttori ("caldo", "freddo" e "terra") mentre i cavi RCA presentano solo
due conduttori ("caldo" e "terra"). Ciò comporta un minor livello di rumore, un maggiore scarto
di interferenza RF (radio-frequenza) e una maggiore fedeltà complessiva. Se non sono
disponibili jack XLR/TRS, servirsi di cavi RCA, ma cercare di mantenerli il più corti possibile.

16
Scenario 1
Media Player
(Da RCA non bilanciata
a RCA non bilanciata)
Scenario 2
Mixer
(Da XLR bilanciata
a XLR bilanciata)
Scenario 3
Preamplificatore
(Da RCA non bilanciata
a RCA non bilanciata)
Caratteristiche
Pannello anteriore
1. Indicatore di alimentazione (pannello anteriore; non riprodotto): l'indicatore di alimentazione si
accende quando l'altoparlante riceve alimentazione e l'interruttore di alimentazione presente sul
pannello posteriore è su "ON".
2. Driver di bassa frequenza (pannello anteriore; non riprodotto): il driver delle basse frequenze emette
la gamma bassa dello spettro audio.
3. Driver delle frequenze medie (pannello anteriore; non riprodotto): il driver delle frequenze medie
emette la gamma media dello spettro audio.
4. Driver delle frequenze alte (pannello anteriore; non riprodotto): il driver delle frequenze alte emette la
gamma alta dello spettro audio. Il driver ha un design "coassiale", inserito al centro del driver della
gamma intermedia.
uscita livello di linea
uscita livello di linea
uscita livello di linea

17
Pannello posteriore
1. Manopola volume: questa manopola regola il livello di guadagno dei
tre ingressi presenti sul pannello posteriore (XLR, 1/4" ed RCA). Il
guadagno è impostato al minimo quando la manopola è girata
interamente in senso antiorario; il guadagno è impostato al massimo
quando la manopola è girata interamente in senso orario; inoltre, il
guadagno è configurato unitariamente quando a ore 12:00. Regolare
questa manopola su una posizione che consenta di lavorare con
un'escursione comoda della manopola del volume in uscita
dell'interfaccia audio, controller dell'altoparlante o console di
mixaggio collegati.
2. Manopola bassa frequenza: questa manopola incrementa o taglia la
risposta a bassa frequenza dell'altoparlante, consentendo di
personalizzare la risposta del woofer dell'altoparlante all'acustica
dell'ambiente. La risposta di bassa frequenza può essere
incrementata o tagliata di 6 dB, con una frequenza centrale di 100
Hz. Quando la manopola è impostata in posizione centrale, non viene
applicato alcun incremento né alcun taglio.
3. Manopola frequenze medie: questa manopola incrementa o taglia la
risposta a frequenza media dell'altoparlante, consentendo di
personalizzare la risposta del driver dei medi all'acustica
dell'ambiente. La risposta di frequenza media può essere
incrementata o tagliata di 6 dB, con una frequenza centrale di 1 kHz.
Quando la manopola è impostata in posizione centrale, non viene
applicato alcun incremento né alcun taglio.
4. Manopola alte frequenze: questa manopola incrementa o taglia la risposta ad alta frequenza
dell'altoparlante, consentendo di personalizzare la risposta del tweeter all'acustica dell'ambiente. La risposta
di alta frequenza può essere incrementata o tagliata di 6 dB, con una frequenza centrale di 10 kHz. Quando la
manopola è impostata in posizione centrale, non viene applicato alcun incremento né alcun taglio.
5. Ingresso XLR (+4 dBu): questo jack di ingresso accetta segnali a livello di linea da un connettore XLR
bilanciato. Collegare l'interfaccia audio, il controller dell'altoparlante, il mixer o altre fonti audio a livello di linea
a questo jack.
6. Ingresso da 1/4" (+4 dBu): questo jack di ingresso accetta segnali a livello di linea da un connettore TRS
bilanciato da 1/4". Collegare l'interfaccia audio, il controller dell'altoparlante, il mixer o altre fonti audio a livello
di linea a questo jack.
7. Ingresso RCA (-10 dBV): questo connettore accetta segnali a livello di linea da fonti audio con uscite di tipo
RCA non bilanciate.
8. Interruttore EQ bypass: questo interruttore consente di commutare tra accensione e spegnimento (on/off)
delle tre bande di equalizzazione per l'altoparlante con un singolo comando. Quando l'interruttore è impostato
su "bypass", non sarà applicata alcuna equalizzazione ai driver dell'altoparlante, indipendentemente dalla
posizione sulla quale sono impostate le manopole di equalizzazione stesse.
9. Interruttore di taglio delle basse frequenze (Low Cutoff): questo interruttore a 3 posizioni consente di
personalizzare ulteriormente il punto di taglio delle basse frequenze dell'altoparlante DN-506S, filtrando
l'audio al di sotto di una determinata frequenza di taglio.
• Flat: nessun taglio basso
• 80 Hz: è filtrato il materiale audio al di sotto della frequenza di 80 Hz
• 100 Hz: è filtrato il materiale audio al di sotto della frequenza di 100 Hz
10. Selettore di voltaggio di ingresso: questo interruttore incassato regola la tensione di ingresso da 100-120V
o 220-240V e consente l'uso dell'altoparlante DN-506S in tutto il mondo. Assicurarsi che questo interruttore
sia impostato correttamente per il proprio Paese per evitare danni all'altoparlante.
Importante: le prese di corrente in Nord America, Giappone e diverse parti del Sud America solitamente
forniscono alimentazione compresa tra 100V e 120V, mentre le prese in Europa e nella maggior parte
dell'Africa e dell'Asia forniscono alimentazione compresa tra 220V e 240V. In caso di dubbio in merito alla
propria regione, verificare la tensione nominale delle prese di corrente e impostare il selettore della tensione di
ingresso prima di collegare e accendere gli altoparlanti DN-506S.
11. Interruttore di alimentazione: questo interruttore accende e spegne gli altoparlanti DN-506S. La funzione
“auto-power” entrerà nella modalità a basso consumo “eco” qualora non sia presente alcun segnale per circa
12 minuti. Per “uscire” dalla modalità a basso consumo, inviare un segnale audio agli altoparlanti.
12. Connettore di alimentazione: questa presa accetta un cavo di alimentazione standard di tipo IEC.
DN-506S
Precision Acoustic Monitor
1
56789
10
11
12
234

18
Punti di montaggio
Servendosi degli inserti filettati presenti sulla parte inferiore
dell'alloggiamento, è possibile collegare in maniera opzionale
l'altoparlante a dispositivi di montaggio VESA standard (venduti
separatamente) per l'installazione su parete o a soffitto.
Servirsi di viti M4 (passo 0.7 mm) standard, reperibili presso un
ferramenta locale o un negozio di fai da te.
Importante: si raccomanda l'uso di viti di 10–14 mm più lunghe
dello spessore della staffa di montaggio. Seguire le specifiche
tecniche e le istruzioni fornite dal produttore dei dispositivi di
montaggio per effettuare un'installazione corretta.

19
Benutzerhandbuch (Deutsch)
Einführung
Das DN-506S wurde entwickelt, um Anforderungen in verschiedensten Umgebungen zu
erfüllen, wie z.B. in Konferenzräumen, Klassenräumen, Präsentationsräumen und in anderen
fix installierten Szenarien. Das Gerät dient der reinen Klangwiedergabe und eignet sich ideal
für Sprache oder Musik.
Durch den Einsatz von drei außergewöhnlichen Treibern und seiner einzigartigen Crossover-
Technologie bietet das DN-506S einen weiten Frequenzgang. Es verfügt über einen
ausgewogenen Frequenzgang im Low-Mid-Bereich und einen definierten Frequenzgang bei
mittleren und hohen Frequenzen. Ein eigener Mitteltontreiber bietet außergewöhnliche
Sprachverständlichkeit - ideal für Anwendungen, bei denen Stimmklarheit erforderlich ist.
Lieferumfang
DN-506S (1)
IEC-Netzkabel
Benutzerhandbuch
Sicherheitshinweise und Garantieinformationen
Rutschfestes Pad
Kundendienst
Für die neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur
Kompatibilität etc.) und für die Produktregistrierung besuchen Sie denonpro.com.
Schnelles Einrichten
Anschlussdiagramm
Teile, die nicht unter Einführung & Lieferumfang angegeben sind, sind separat erhältlich.
Die DN-506S Lautsprecher verfügen über symmetrische XLR- und 1/4"-Anschlüsse sowie
unsymmetrische Cinch-Analogeingänge. Verbinden Sie die Ausgänge von Audio-Schnittstelle,
Lautsprecher-Controller, Mixer oder von einem anderen Line-Level-Gerät mit diesen
Eingängen.
Tipp: Wenn Ihr Mixer, Schnittstelle oder andere Audioquelle sowohl über XLR/Klinke und
Cinch-Ausgänge verfügt, verwenden Sie möglichst die XLR- oder Klinkenbuchsen statt den
Cinch-Buchsen. XLR- und Klinkenkabel haben ein "symmetrisches" Design, das ein Signal
über drei Leiter ("heiß", "kalt" und "Erdung") statt zwei Leiter, wie bei einem Cinch-Kabel, trägt
("heiß" und "Erdung"). Dies führt zu niedrigeren Geräuschpegeln, vermindert Radiofrequenz-
Interferenzen (RF) und gewährleistet eine insgesamt bessere Wiedergabetreue. Wenn keine
XLR/Klinkenbuchsen verfügbar sind, verwenden Sie Kabel mit Cinch-Anschlüssen, aber
versuchen Sie die Kabel so kurz wie möglich zu halten.

20
Szenario 1
Media Player
(Symmetrische TRS
auf symmetrische TRS)
Szenario 2
Mixer
(Unsymmetrische Cinch
auf unsymmetrische Cinch)
Szenario 3
Vorverstärker
(Unsymmetrische Cinch
auf unsymmetrische Cinch)
Funktionen
Vorderseite
1. Betriebsanzeige (Frontplatte, nicht im Bild): Die Betriebsanzeige leuchtet, wenn der Lautsprecher mit
Strom versorgt wird und der rückseitige Netzschalter in der Position "ON" steht.
2. Basstreiber (Frontplatte, nicht im Bild): Der Basstreiber gibt den tiefen Bereich des Audiospektrums
wieder.
3. Mittelfrequenz-Treiber (Frontplatte, nicht im Bild): Der Mittelfrequenz-Treiber gibt den mittleren
Bereich des Audiospektrums wieder.
4. Hochfrequenz-Treiber (Frontplatte, nicht im Bild): Der Hochfrequenz-Treiber gibt den oberen Bereich
des Audiospektrums wieder. Der Treiber hat ein "Koaxial"-Design, das in das Zentrum des
Mitteltontreibers eingelassen ist.
Line-Level-Ausgang
Line-Level-Ausgang
Line-Level-Ausgang
