Desa Wall Mantel and Base with Trim W32WP Instruction manual

Tools required:
• #2 Phillips driver bit (3 1/2" min. length)
• Slotted screw driver
• Pencil
• Measuring tape
• Drill driver
If any wood pieces are missing or damaged, contact the
dealer where you purchased this mantel for replacement.
If hardware is missing or damaged, contact DESA Heating
Products at 1-866-672-6040 for referral information. You can
also visit DESA Heating Products’ technical service web site
at www.desatech.com.
Note: Gather all mantel pieces together before assembling
mantel.
WARNING: Only use 1 1/4" screws in pocket holes to
assemble mantel. Damage to mantel will result if other
screws are used for this purpose.
WARNING: Use only 1/2" or 3/4" screws with brack-
ets in hardware pack 118983-01. Damage to mantel will
result if other screws are used for this purpose.
W32WP
Wall Mantel and Base with Trim
ASSEMBLY AND INSTALLATION INSTRUCTIONS
IMPORTANT: Read entire instruction sheet before
assembling or installing mantel kit.
This mantel is only approved for use with any DESA
Heating Products 32" replace system and Dimplex
Electric Fireplaces. Do not use mantel with any other
product.
This mantel kit contains the following:
• Mantel pieces (unassembled)
• Dimplexelectricreplacekit(unassembled)119994-02
• Hardwarepackage 117197-01
• Brackethardwarekit 118983-01
Thehardwarepackage117197-01containsthefollowing:
• 32 - 1 1⁄4" Screws
• 2 - 3" Screws
For Dimplex Electric Fireplace Only use the following:
• 14 - 1 1/4" Screws
• 2 - Short wood blocks
• 1 - Long wood block
• 1 - Dimplex header
Thehardwarekit118983-01containsthefollowing:
• 13 - Brackets
• 2 - Flat brackets
• 36 - 1/2" or 3/4" Screws
www.desatech.com

www.desatech.com 119939-01A
2
ASSEMBLING MANTEL
IMPORTANT: More than one person is required to lift
assembledmantel.Liftmantelbylegassemblies.Lifting
by header or mantel top could damage mantel.
1. Some models require side/corner assembly. For these
models,laylegfront onsoft clothon oor. Positionleg
as shown in Figure 1. Align bottom and attach with 1 1/4"
screws through pocket holes. Repeat for other side.
2. Each leg assembly will use 3 brackets for stability. Your
bracket hardware kit will contain either 1/2" or 3/4" screws.
Using 1/2" or 3/4" screws, install a bracket in the center of
each leg assembly and one at each end within 1" of but
not over the last pocket hole (see Figure 2).
3. Place header between right and left leg assemblies (see
Figure 3). Make sure header and legs are snug against
eachother.Thetopoftheheadermustbeushwiththe
top and sides of leg assemblies. Attach header through
predrilled holes with 1 1⁄4" screws on each leg assembly
asshowninFigure3.Attachatbracketswith1/2"or3/4"
screwsusing1at bracketand4screwsperside(see
Figure 4).
Left
Side Leg
Assembly
Right
Side Leg
Assembly
Header
Figure 3 - Installing Header
Top of
Mantel
Figure 1 - Assembling Legs
Leg Front
Leg Side
1 1/4" Screws
FOR INSTALLATION WITH DIMPLEX
ELECTRIC FIREPLACE ONLY
If installing with a gas replace, proceed to Attaching
Top of Mantel, page 3.
1. LocateDimplexllercomponentsandgathertoolsrequired
for assembly.
WARNING: Only use 1 1/4" screws to assemble
Dimplex kit pieces. Damage to the mantel will result if
other screws are used for this purpose.
2. Place large header portion face down on a soft surface.
3. Using 1 1/4" screws provided, attach short blocks to both
ends of Dimplex header (see Figure 5, page 3).
4. Using 1 1/4" screws provided, attach long block to top edge
of Dimplex header (see Figure 5, page 3).
CAUTION: When attaching blocks be careful that
they do not spin with drill. This may cause injury.
5. Place mantel face down on soft surface.
6. Place Dimplex kit header into space below mantel header
(see Figure 6). Push the kit header tightly against mantel
header and attach blocks to mantel using 1 1/4" screws
provided.
7. Carefully set mantel upright.
Bracket
1/2" or 3/4"
Screw
Figure 2 - Installing Brackets
Flat
Bracket
1/2" or 3/4" Screws
Header
Leg
Assembly
1 1/4" Screws
Figure 4 - Installing Header and Brackets

www.desatech.com
119939-01A 3
ATTACHING TOP OF MANTEL
1. Place top onto mantel (see Figure 7). The rear of legs
shouldbeushwithbackofmanteltopandcenteredleft
to right (see Figure 7).
2. Make sure mantel is centered left to right inside top and
rearoflegsareushwithbackoftop.Gapbetweenmantel
top and leg should be the same from front to back (see
Figure 8). Use 1 1/4" screws through pocket holes in the
side assemblies and the front to attach top of mantel.
Figure 7 - Placing Mantel Top Onto Mantel Assembly
Mantel
Top
Leg
Assembly
Header
Legs Should Be
Flush With Top
1 1/4"
Screws
Small Gap Between
Header and Top
Make certain
spacing is
the same
front and
back.
Figure 8 - Attaching Mantel Top to Leg and Header Assembly
3. Attach supplemental brackets using 1/2" or 3/4" screws
provided in bracket hardware kit. Use 3 brackets to attach
top to mantel assembly - one at back of each leg assembly
and one at center of header (see Figure 8).
4. Place mantel base next to wall at installation location. See
replaceowner'smanualforinstallationclearances.
5. Place mantel assembly onto mantel base and center left
torightwiththebackushwiththebackofthebase(see
Figure9).
6. Use 1 1/4" screws in pocket holes to attach mantel assem-
bly to mantel base. Using brackets and 1/2" - 3/4" screws
from bracket hardware kit, attach support brackets to base
and mantel assembly - one at each back corner of the leg
sidesandoneoneachlegfront(seeFigure9).
Figure 9 - Attaching Mantel Assembly to Mantel Base
1 1/4"
Screws
Mantel Base
Figure 6 - Mantel Kit Installation for Dimplex
1 1/4" Screw
Short Wood
Block
Dimplex
Kit Header
Figure 5 - Attaching Blocks to Dimplex Header
Mantel
Header
1 1/4"
Screw
Short Wood
Block
Dimplex
Header
Long Wood
Block
Long Wood
Block
Bracket
1/2" or 3/4"
Screw
1/2" or 3/4"
Screw
Bracket

2701 Industrial Drive
P.O.Box90004
BowlingGreen,KY42102-9004
Technical Service and Parts: 1-866-672-6040
O
F
F
P
I
L
O
T
O
N
H
I
L
O
Figure 12 - Attaching Fireplace to Mantel and Mantel Base
Hole for 3" Screw for Attaching
Fireplace System to Wooden
Mantel Base
Bottom
Louver
Door
Figure 13 - Screw Locations for Fireboxes with Fixed Louver
Screws
Holes are Behind Louver on
Firebox Bottom for Attaching
Firebox to Wooden Mantel Base.
Fixed
Louver

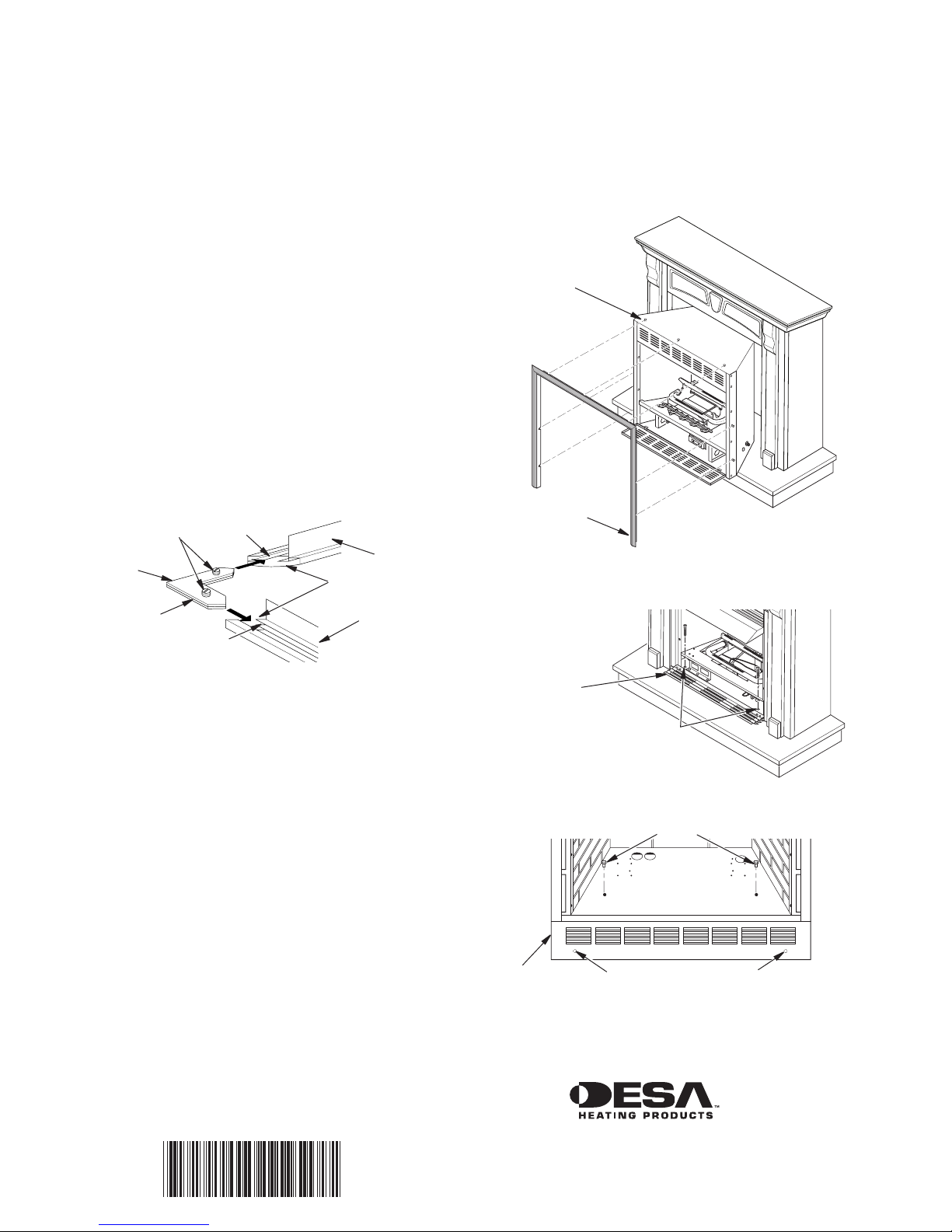

Figure 11 - Inserting Fireplace Into Cabinet Mantel
Shoulder
Screw
Assembled
Trim
ASSEMBLING METAL TRIM INCLUDED WITH
GAS FIREPLACE
1. Remove packaging from three pieces of metal trim.
2. Locate two adjusting plates with set screws, and two shims
in the hardware packet.
3. Align shim under adjusting plate as shown in Figure 10.
4. Slide one end of adjusting plate/shim in slot on mitered
edge of top trim (see Figure 10).
5. Slide other end of adjusting plate/shim in slot on mitered
edge of side trim (see Figure 10).
6. Whilermlyholdingedgesoftrimtogether,tightenbothset
screws on the adjusting plate with slotted screwdriver.
7. Repeat steps 2 through 6 for other corner.
4. Position rebox inside mantel, carefully positioning gas
lines. IMPORTANT:Usecautionwhenpositioningreplace
on base. Base may scratch easily.
5. Place trim kit on the shoulder screws located on the
sideand top ofthe replace. Firmlysnap the trimover
theshoulderscrews on replace(see Figure 11).Align
replaceinmantelassemblysothatthetrimoverlapsthe
mantel evenly on all three sides.
6. Firebox with louver door: Lower bottom louver door.
Use two 3" screws provided in hardware package and
attach replace/box to wooden base (see Figure 12).
Close louver door.
Firebox with xed louver: Before installing logs or burner
assembly(seeowner'smanual)removescrewssecuring
oortoassembly.Liftoorforaccesstobottomofrebox.
Usetwo3"screwsprovidedinreplacehardwarepackage
andattachreplacebasetowoodenbase(seeFigure13).
Reinstalloorwithscrewsremovedpreviously.
Figure 10 - Assembling Metal Trim
Side Trim
Slot
Top Trim
Mitered Edge
Shim
Set Screws
Adjusting
Plate
Slot
119939-01
Rev. A
07/06
INSTALLING FIREPLACE
1. Fireplace should be fully assembled. See Assembling
Fireplaceinreplaceowner’smanual.
2. Install gas line. See Connecting To Gas Supplyinreplace
owner’s manual. Remember to leave access to the gas
shutoff valve somewhere on the base or where it is ac-
cessible to the user.
3. Check for leaks. See Checking Gas Connectionsinre-
place owner’s manual.

Herramientas necesarias:
• Punta del N° 2 para destornillador Phillips (8.9 cm [3 1/2"]
de longitud mínima)
• Destornillador de puna plana
• Lápiz
• Cinta métrica
• Taladro
Si alguna pieza de madera faltase o estuviese rota, contacte
a la tienda donde adquirió la repisa para chimenea para su
reemplazo. Si faltan piezas de ferretería o están dañadas,
comuníquese con DESAHeating Products al 1-866-672-6040
para obtener información de referencia. También puede visitar
el sitio web de servicio técnico de DESA Heating Products
en www.desatech.com.
Nota: reúna todas las piezas de la repisa para chimenea antes
de ensamblarla.
ADVERTENCIA: utilice sólo tornillos de 1 1/4" en ori-
ficios angulares para ensamblar la repisa. Si se utilizan
otros tornillos para este fin, la repisa para chimenea
resultará dañada.
ADVERTENCIA: utilice sólo tornillos de 1/2" o 3/4"
con los soportes del paquete de piezas de ferretería
118983-01. Si se utilizan otros tornillos para este fin,
la repisa para chimenea resultará dañada.
W32WP
Repisa de pared y base con adorno
INSTRUCCIONES DE ENSAMBLE E INSTALACIÓN
IMPORTANTE: lea toda la hoja de instrucciones
antes de ensamblar o instalar el juego de repisa
para chimenea.
Esta repisa para chimenea está aprobada para
usarse únicamente con cualquier sistema de chi-
menea de 81.3 cm (32") de DESA Heating Products
y chimeneas eléctricas Dimplex. No use la repisa
con ningún otro producto.
Este juego de repisa contiene lo siguiente:
• Piezas de la repisa (desarmadas)
• Juego de chimenea eléctrica Dimplex (sin armar)
119994-02
• Paquete de piezas de ferretería 117197-01
• Juego de piezas de ferretería para soporte 118983-01
El juego de piezas de ferretería 117197-01 contiene lo si-
guiente:
• 32 tornillos de 1 1⁄4"
• 2 tornillos de 3"
Utilice lo siguiente únicamente para chimeneas eléctricas
Dimplex:
• 14 tornillos de 1 1/4"
• 2 bloques de madera cortos
• 1 bloque de madera largo
• 1 cabecera Dimplex
El paquete de ferretería 118983-01 contiene lo siguiente:
• 13 soportes
• 2 soportes planos
• 36 tornillos de 1/2" o 3/4"
www.desatech.com

www.desatech.com 119939-01A
2
ENSAMBLE DE LA REPISA PARA CHIMENEA
IMPORTANTE: se requiere de más de una persona para
levantar la repisa para chimenea ensamblada. Levante
la repisa para chimenea sujetándola por los ensambles
de ambos tramos. Si la levanta por la cabecera o la parte
superior de la repisa podría dañarla.
1. Algunos modelos requieren un montaje lateral o en esquina.
Para estos modelos, ponga la parte delantera del tramo
encima de un paño suave sobre el piso. Coloque el tramo
tal como se muestra en la figura 1. Alinee la parte inferior y
sujételo introduciendo tornillos de 1 1/4" a través de los ori-
ficios angulares. Repita la operación en el otro extremo.
2. Para ensamblar cada tramo se utilizan 3 soportes para
mayor estabilidad. El juego de piezas de ferretería para
soporte contiene tornillos de 1/2" o 3/4" Con la ayuda de
los tornillos de 1/2" o 3/4", instale un soporte en el centro
de cada tramo ensamblado y uno en cada extremo, a
una distancia máxima de 2.54 cm. (1") del último orificio
angular, sin cubrirlo (consulte la figura 2).
3. Coloque la cabecera entre los ensambles de los tramos
derecho e izquierdo (consulte la figura 3). Asegúrese que
la cabecera y los tramos se acoplen perfectamente entre
sí. La parte superior de la cabecera debe estar al mismo
nivel que la partes superior y lateral de los ensambles
de los tramos. Fije la cabecera por medio de los orificios
previamente perforados usando los tornillos de 1 1⁄4" en
cada ensamble de tramo como se muestra en la figura 3.
Fije los soportes planos con tornillos de 1/2" o 3/4" a razón
de 1 soporte y 4 tornillos por lado (consulte la figura 4).
Ensamble
del tramo
izquierdo
Ensamble
del tramo
derecho
Cabecera
Figura 3 - Instalación de la cabecera
Parte superior
de la repisa
para chimenea
Figura 1 - Ensamble de los tramos
Frente del tramo
Lateral
del tramo
Tornillos de
1 1/4"
PARA INSTALACIÓN EN CHIMENEAS
ELÉCTRICAS DIMPLEX ÚNICAMENTE
Si se instala con una chimenea a gas, prosiga
en Cómo fijar la parte superior de la repisa para
chimenea, en la página 3.
1. Localice los componentes de relleno Dimplex y reúna las
herramientas necesarias para el armado.
ADVERTENCIA: utilice únicamente tornillos de 1 1/4"
para ensamblar las piezas del juego Dimplex. Si para
estepropósitoseutilizanotrostornillos,seocasionarán
daños a la repisa para chimenea.
2. Coloque la parte de la cabecera boca abajo sobre una
superficie suave.
3. Con los tornillos de 1/4" incluidos, una los bloques cortos
a los dos extremos de la cabecera Dimplex (consulte la
figura 5, en la página 3).
4. Con los tornillos de 1 1/4" incluidos, una el bloque largo
al borde superior de la cabecera del calentador Dimplex
(consulte la figura 5, en la página 3).
PRECAUCIÓN: fije los bloques con sumo cuidado
para que no giren con el taladro. Este procedimiento
puede causar lesiones.
5. Coloque la repisa para chimenea boca abajo sobre una
superficie suave.
6. Coloque la cabecera del juego Dimplex en el espacio situado
debajo de la cabecera de la repisa para chimenea (consulte
la figura 6). Presione la cabecera del juego Dimplex contra
la cabecera de la repisa para chimenea y fije los bloques a
la repisa por medio de los tornillos de 1 1/4" suministrados.
7. Coloque cuidadosamente la repisa en posición vertical.
Soporte
Tornillo de
1/2" o 3/4"
Figura 2 - Instalación de los soportes
Soporte plano
Tornillos de 1/2" o 3/4"
Cabecera
Ensamble de
tramo lateral
Tornillos de 1 1/4"
Figura 4 - Instalación de la cabecera y los soportes

www.desatech.com
119939-01A 3
Figura 7 - Colocación de la parte superior de la repisa sobre
el ensamble de la repisa para chimenea
Parte superior
de la repisa
Ensamble
de tramos
laterales
Cabecera
Los tramos deben
estar alineados con la
parte superior
Tornillos
de 1 1/4"
Espacio pequeño
entre la cabecera y la
parte superior
Asegúrese
que los
espacios
sean iguales
en la parte
delantera y
en la parte
posterior
Figura 8 - Cómo fijar la parte superior de la repisa al
ensamble de los tramos y cabecera
CÓMO FIJAR LA PARTE SUPERIOR DE LA
REPISA PARA CHIMENEA
1. Coloque la parte superior sobre la repisa (consulte la figura 7).
La parte trasera de los tramos debe estar alineada con la parte
posterior de la parte superior de la repisa, y estar centrada
entre los lados izquierdo y derecho (consulte la figura 7).
2. Asegúrese que la repisa para chimenea esté centrada en-
tre los lados izquierdo y derecho dentro de la parte superior
y que la parte trasera de los tramos esté alineada con la
parte posterior de la parte superior. El espacio entre la
parte superior de la repisa para chimenea y el tramo debe
ser el mismo que del frente a la parte posterior (consulte
la figura 8). Utilice los tornillos de 1 1/4" incluidos a través
de los orificios angulares de los ensambles laterales y del
frente para fijar la parte superior de la repisa.
3. Fije los soportes complementarios por medio de los tor-
nillos de 1/2" o 3/4" suministrados en el juego de piezas
de ferretería para soporte. Utilice 3 soportes para fijar la
parte superior al ensamble de la repisa para chimenea:
uno en la parte posterior de cada tramo lateral ensamblado
y uno en el centro de la cabecera (consulte la figura 8).
4. Coloque la base de la repisa junto a la pared en el lugar de
instalación. Consulte el manual del propietario de la chime-
nea para ver las distancias mínimas para la instalación.
5. Coloque el ensamble de la repisa sobre la base de la
repisa y céntrela de izquierda a derecha, con la parte pos-
terior alineada con la parte posterior de la base (consulte
la figura 9).
Figura 9 - Fijación del ensamble de la repisa para chimenea a
la base de la repisa
Tornillos
de 1 1/4"
Base de la
repisa
Figura 6 - Instalación del juego de repisa para chimenea
Dimplex
Tornillo de 1 1/4"
Bloque de
madera corto
Cabecera
del juego
Dimplex
Figura 5 - Fijación de los bloques a la cabecera Dimplex
Cabecera de la repisa
para chimenea
Tornillo de 1 1/4"
Bloque de
madera corto
Cabecera Dimplex
Bloque de
madera largo
Bloque de
madera largo
Soporte
Tornillo de
1/2" o 3/4"
Tornillo de
1/2" o 3/4"
Soporte

2701 Industrial Drive
P.O. Box 90004
Bowling Green, KY 42102-9004, EE.UU.
Servicio técnico y piezas: 1-866-672-6040
O
F
F
P
I
L
O
T
O
N
H
I
L
O
Figura 12 - Cómo fijar la chimenea a la repisa y a la base de
la repisa
Orificio para tornillos de
3" para fijar el sistema de
chimenea a la base de
madera de la repisa
Puerta de
la rejilla de
ventilación
inferior
Figura 13 - Ubicaciones de los tornillos para chimeneas con
rejilla de ventilación fija
Tornillos
Hay orificios detrás de la rejilla de ventilación
en la parte inferior del calefactor para fijarlo a
la base de madera de la repisa.
Rejilla de
ventilación
fija
Figura 11 - Inserción de la chimenea dentro de la repisa con
gabinete
Tornillo con
pivote
Adorno
ensamblado
6. Coloque tornillos de 1 1/4" en los orificios angulares para
fijar el ensamble de la repisa a la base. Por medio de los
soportes y los tornillos de 1/2" ó 3/4" del juego de piezas
de ferretería para soporte, fije las ménsulas de soporte a la
base y la repisa, a razón de una en cada esquina posterior
de los tramos laterales y una en cada una de sus partes
delanteras (consulte la figura 9, en la página 3).
ENSAMBLE DEL ADORNO DE METAL
INCLUIDO CON LA CHIMENEA A GAS
1. Retire el embalaje de las tres piezas del adorno metálico.
2. Localice las dos placas de ajuste con los tornillos de fijación y
dos bases para nivelar en el paquete de piezas de ferretería.
3. Alinee la base para nivelar debajo de la placa de ajuste
como se muestra en la figura 10.
4. Deslice un extremo de la placa de ajuste/cuña en la ranura del
borde angular del adorno superior (consulte la figura 10).
5. Deslice el otro extremo de la placa de ajuste y base para
nivelar en la ranura del borde angular del adorno de la
chimenea (consulte la figura 10).
6. Mientras sostiene firmemente los bordes del adorno juntos,
apriete los dos tornillos de fijación de la placa de ajuste
con un destornillador de punta plana.
7. Repita los pasos 2 a 6 para la otra esquina.
INSTALACIÓN DE LA CHIMENEA
Chimenea con puerta de rejilla de ventilación fija: antes
de instalar los leños o el conjunto del quemador (consulte
el manual del propietario) quite los tornillos que aseguran
el piso al ensamble. Levante el piso para tener acceso a
la parte inferior de la chimenea. Utilice los dos tornillos de
3" que se incluyen en el paquete de piezas de ferretería
de la chimenea y fije la base de la chimenea a la base de
madera (consulte la figura 13). Vuelva a instalar el piso
con los tornillos que quitó anteriormente.
Figura 10 - Ensamble del adorno metálico
Lado del
adorno
Ranura
Parte
superior del
adorno
Borde angular
Base para
nivelar
Tornillos de
fijación
Placa de
ajuste
Ranura
119939-01
Rev. A
07/06
1. La chimenea debe quedar totalmente ensamblada. Con-
sulte Ensamble de la chimenea en el manual del propie-
tario de la chimenea.
2. Instale la línea de gas. Consulte Conexión al suministro de
gas en el manual del propietario de la chimenea. Recuerde
dejar un acceso para la válvula de cierre del gas en alguna
parte de la base o donde sea conveniente para el usuario.
3. Revise que no haya fugas. Consulte Revisión de las conexio-
nes de gas en el manual del propietario de la chimenea.
4. Coloque el calefactor dentro de la repisa para chimenea,
colocando las líneas de gas cuidadosamente. IMPORTAN-
TE: tenga cuidado al colocar la chimenea sobre la base.
La base se podría raspar fácilmente.
5. Coloque el juego de adornos sobre los tornillos con pivote
ubicados a un lado y en la parte superior de la chimenea. Una
firmemente el adorno con los tornillos con pivote ubicados en
la chimenea (consulte la figura 11). Alinee la chimenea en el
ensamble de la repisa de forma que el adorno se sobreponga
a la repisa uniformemente en los tres lados.
6. Chimenea con puerta de rejilla de ventilación: baje la
puerta de la rejilla de ventilación inferior. Utilice dos tornillos
de 3" que se incluyen en el paquete de piezas de ferretería
y fije la chimenea o calefactor a la base de madera (consulte
la figura 12). Cierre la puerta de la rejilla de ventilación.
119939 01
