6159931610-05
English
3 / 8
TECHNICAL MANUAL EM38-10J
www.desouttertools.com
Molykote
BR2 Plus
3/8"
Ø18 Ø43 39
11
650
48,5
38
34587
12
6
5,5
Ø 3H11
Ø12 m6
Ø35
- 0,05
- 0,15
35
M6 6H
48,5
M6 6H
9
40
± 0,15
25,4
± 0,10
25,4
± 0,10
Disassembly
1- disconnect the cables from the tool
2- disassembling the output shaft
• lay the machine horizontally on a table
• remove the retainer pin from the output shaft
• be careful of the spring reaction
3- disassembling the motor
• place a special wrench of 36mm across flats in a vice
• the machine should imperatively be placed in the special
wrench on the flats which are closest to the motor
• untighten the nut with a special wrench of 40mm across flats,
left-hand thread
• heat the nut with a torch if necessary
• remove the coupling sleeve and the drive pinion
4- disassembling the reduction gear stages
• lay the machine on a table, square drive upwards
• gently drop the stages
• remove washers
• extract pins, planet wheels and needle bearings from the
planet cage
5- disassembling the bearing and the cap from the strain
gauge
• place a special wrench of 36mm across flats in a vice
• the machine should imperatively be placed on the flats of the
strain gauge
• using a torch, heat the end of the gear ring, strain gauge side
• untighten the gear ring with a special wrench of 36mm across
flats, left-hand thread
• remove the spacer
• place the machine on a bench and tap on the cap to drop the
cap/bearing assembly
• remove the stop ring from the bearing
• remove the cap bearing
• to remove the spring guide, extract the cap circlip.
Tools required for complete disassembly / Reassembly
Special wrench
Item Part number
Special wrench of 36 6159609260
Special wrench of 40 6159606900
Pin wrench 6158020110
The other tools are standard tools used in mechanical workshops
To prevent any risk of ovalisation, make sure that the planet cages are in their
housings before tightening the gear ring nut.
Under no circumstance shall the torques be applied at the active section of the strain
gauge when assembling and disassembling, to avoid damaging the strain gauge.
Complete reassembly
Reassembly does not pose any problem in particular.
It is important to follow all the indications which are provided, in the form of pictograms, on the drawing opposite.
Active section
Strain
gauge

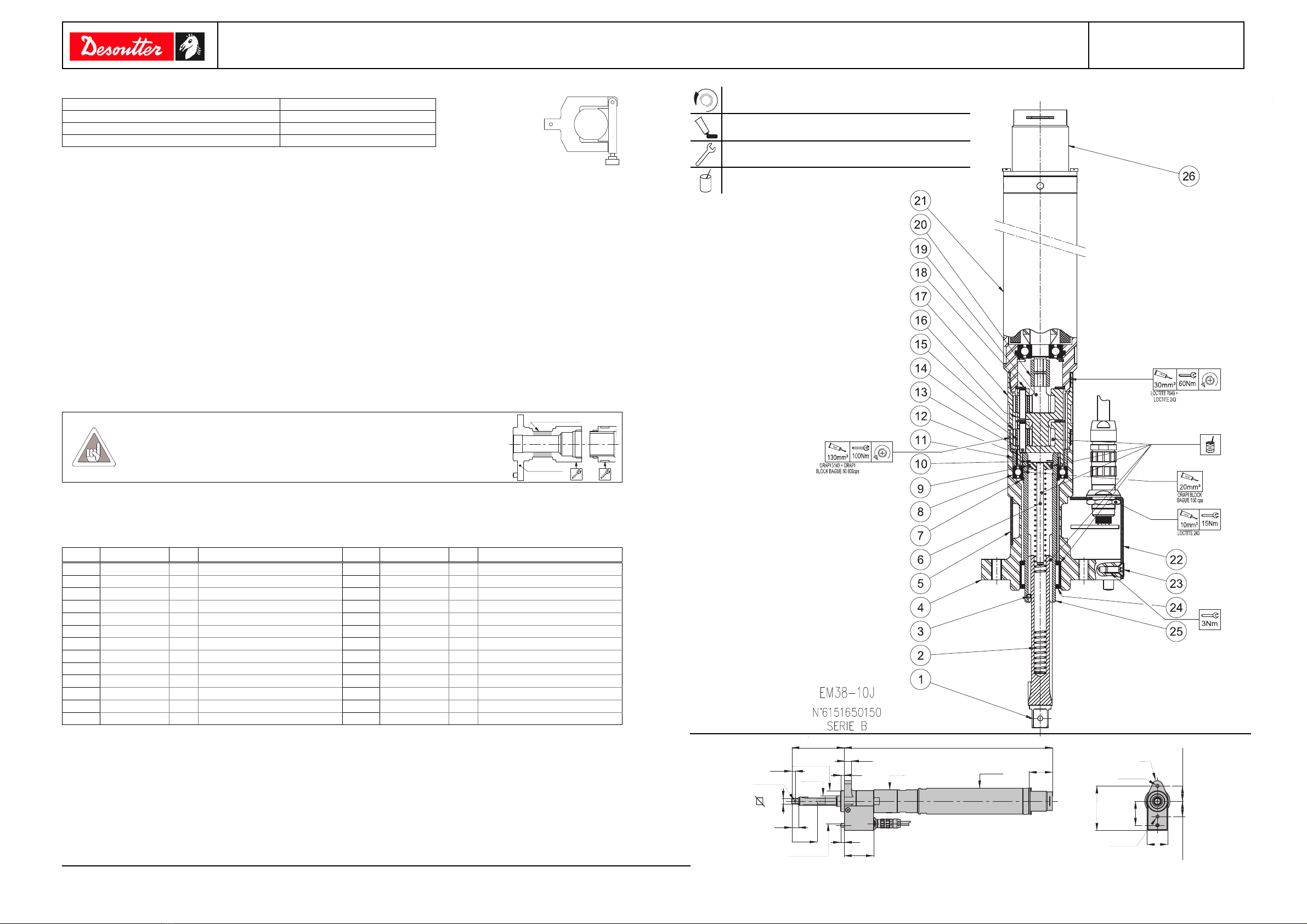

Part list:
Item PT N° Qty Description Item PT N° Qty Description
1 6155210710 1 Output shaft 3/8''
2 6156811000 1 Spindle spring
3 637.59 1 Locking pin
4 570.394 1 Deforming element
5 570.404 1 Protecting cap
6 6155952320 1 Spring guide
7 6156890340 1 Circlip
8 758.58 1 Bearing
9 657.98 1 O-ring
10 687.45 1 Circlip
11 6156661620 1 Spacer
12 6154751350 1 Planet cage
13 6157901070 6 Pin
14 788. 17 6 Needle bearing
15 6154700910 6 Planet wheel
16 6154751000 1 Planet cage
17 6154760630 1 Gear ring
18 642.67 2 Washer
19 6155800900 1 Drive pinion
20 575.102 1 Coupling sleeve
21 6153941260 1 Motor
22 570.403 1 Protecting cover
23 618.19 4 Screw
24 6157850280 1 Needle socket
25 6152250480 1 Bit holding cap
26 6159152910 1 Connector
Meaning of the pictograms
Left-hand thread
When reassembling, apply the recommended glue
When reassembling, tighten to the required torque
When reassembling, lubricate with the required grease
