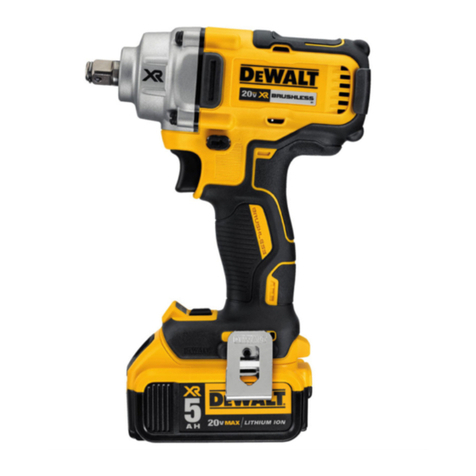

DeWalt DCF923 User manual

DCF921
DCF922
DCF923

B
Copyright DeWALT
English (original instructions) 3
Pусский (перевод соригинала инструкции) 13
Українська (переклад з оригінальної інструкції) 31

1
Fig. A
Fig. B
4
5
13
4
7
1
3
2
10
5
8
9
6
6
5
4
XXXX XX XX
12
DCF922
DCF921, DCF923
3
3
11

2
Fig. C Fig. D
Fig. E
7
7
11
11
10
15
DCF921, DCF923 DCF922
14
DCF922, DCF923
DCF921

ENGLISH
3
EC-Declaration of Conformity
Machinery Directive
18V Cordless Impact Wrench
DCF921, DCF922, DCF923
DeWALT declares that these products described under
Technical Data are in compliance with:
2006/42/EC, EN62841‑1:2015, EN62841‑2‑2:2014.
These products also comply with Directive 2014/30/EU and
2011/65/EU. For more information, please contact DeWALT at
the following address or refer to the back of themanual.
The undersigned is responsible for compilation of the technical
file and makes this declaration on behalf ofDeWALT.
Markus Rompel
Vice‑President Engineering, PTE‑Europe
DeWALT, Richard‑Klinger‑Straße 11,
65510, Idstein, Germany
19.05.2021
DECLARATION OF CONFORMITY
THE SUPPLY OF MACHINERY SAFETY
REGULATIONS 2008
18V Cordless Impact Wrench
DCF921, DCF922, DCF923
DeWALT declares that these products described under
“technical data” are in compliance with:
The Supply of Machinery (Safety) Regulations, 2008, S.I.
2008/1597 (asamended), EN62841‑1:2015, EN62841‑2‑2:2014.
These products conform to the following UK Regulations
Electromagnetic Compatibility Regulations, 2016, S.I.2016/1091
(asamended).
The Restriction of the Use of Certain Hazardous Substances
in Electrical and Electronic Equipment Regulations 2012, S.I.
2012/3032 (as amended).
For more information, please contact DeWALT at the following
address or refer to the back of the manual.
The undersigned is responsible for compilation of the technical
file and makes this declaration on behalf of DeWALT.
The vibration and/or noise emission level given in this information
sheet has been measured in accordance with a standardised test
given in EN62841 and may be used to compare one tool with
another. It may be used for a preliminary assessment ofexposure.
WARNING: The declared vibration and/or noise emission
level represents the main applications of the tool. However
if the tool is used for different applications, with different
accessories or poorly maintained, the vibration and/or
noise emission may differ. This may significantly increase
the exposure level over the total workingperiod.
An estimation of the level of exposure to vibration and/or
noise should also take into account the times when the tool
is switched off or when it is running but not actually doing
the job. This may significantly reduce the exposure level
over the total workingperiod.
Identify additional safety measures to protect the operator
from the effects of vibration and/or noise such as: maintain
the tool and the accessories, keep the hands warm
(relevant for vibration), organisation of workpatterns.
DCF921 DCF922 DCF923
Voltage VDC 18 18 18
Type 111
Battery type Li‑Ion Li‑Ion Li‑Ion
Power output W415 415 415
No load speed min‑1 0–2500 0–2500 0–2500
Impact rate min‑1 0–3550 0–3550 0–3550
Max tightening torque Nm 406 406 406
Max breakaway torque Nm 610 610 610
Tool holder 1/2"
(12.7 mm)
1/2"
(12.7 mm)
3/8"
(9.5 mm)
Weight (without battery pack) kg 1.1 1.1 1.1
Noise values and/or vibration values (triax vector sum) according to
EN62841‑2‑2:
LPA (emission sound
pressure level) dB(A) 97 97 96
LWA (sound power level) dB(A) 108 108 107
K (uncertainty for the
given sound level) dB(A) 333
Vibration emission value
a
h
= m/s213.0 13.0 10.0
Uncertainty K = m/s21.5 1.5 1.5
Congratulations!
You have chosen a DeWALT tool. Years of experience, thorough
product development and innovation make DeWALT one of the
most reliable partners for professional power toolusers.
Technical Data
English (original instructions)
18V CORDLESS IMPACT WRENCH
DCF921, DCF922, DCF923

4
ENGLISH
GENERAL POWER TOOL SAFETY WARNINGS
WARNING: Read all safety warnings, instructions,
illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below
may result in electric shock, fire and/or seriousinjury.
SAVE ALL WARNINGS AND INSTRUCTIONS
FOR FUTUREREFERENCE
The term “power tool” in the warnings refers to your
mains‑operated (corded) power tool or battery‑operated (cordless)
powertool.
1) Work Area Safety
a ) Keep work area clean and well lit. Cluttered or dark
areas inviteaccidents.
b ) Do not operate power tools in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which
may ignite the dust orfumes.
c ) Keep children and bystanders away while operating
a power tool. Distractions can cause you to losecontrol.
2) Electrical Safety
a ) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools.
Unmodified plugs and matching outlets will reduce risk of
electricshock.
b ) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock if
your body is earthed orgrounded.
c ) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electricshock.
d ) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep
aWARNING: To reduce the risk of injury, read the
instructionmanual.
Definitions: Safety Guidelines
The definitions below describe the level of severity for each
signal word. Please read the manual and pay attention to
thesesymbols.
DANGER: Indicates an imminently hazardous
situation which, if not avoided, will result in death or
seriousinjury.
WARNING: Indicates a potentially hazardous situation
which, if not avoided, could result in death or
seriousinjury.
CAUTION: Indicates a potentially hazardous situation
which, if not avoided, may result in minor or
moderateinjury.
NOTICE: Indicates a practice not related to
personal injury which, if not avoided, may result in
propertydamage.
Denotes risk of electricshock.
Denotes risk offire.
Karl Evans
Vice President Professional Power Tools EANZ GTS
270Bath Road, Slough
SL1 4DX
England
19.05.2021
Batteries Chargers/Charge Times (Minutes)***
Cat # VDC Ah Weight (kg) DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546 18/54 6.0/2.0 1.08 60 270 170 140 90 80 40 60 90 X
DCB547 18/54 9.0/3.0 1.46 75* 420 270 220 135* 110* 60 75* 135* X
DCB548 18/54 12.0/4.0 1.46 120 540 350 300 180 150 80 120 180 X
DCB549 18/54 15.0/5.0 2.12 125 730 450 380 230 170 90 125 230 X
DCB181 18 1.5 0.35 22 70 45 35 22 22 22 22 22 45
DCB182 18 4.0 0.61 60/40** 185 120 100 60 60/45** 60/40** 60/40** 60 120
DCB183/B/G 18 2.0 0.40 30 90 60 50 30 30 30 30 30 60
DCB184/B/G 18 5.0 0.62 75/50** 240 150 120 75 75/60** 75/50** 75/50** 75 150
DCB185 18 1.3 0.35 22 60 40 30 22 22 22 22 22 40
DCB187 18 3.0 0.54 45 140 90 70 45 45 45 45 45 90
DCB189 18 4.0 0.54 60 185 120 100 60 60 60 60 60 120
DCBP034 18 1.7 0.32 27 82 50 40 27 27 27 27 27 50
*Date code 201811475B or later
**Date code 201536or later
Batteries
Chargers/Charge Times (Minutes)
Cat #
DC
Weight
*Date code 201811475B or later
**Date code 201536or later

5
ENGLISH
the power tool before making any adjustments,
changing accessories, or storing power tools. Such
preventive safety measures reduce the risk of starting the
power toolaccidentally.
d ) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrainedusers.
e ) Maintain power tools and accessories. Check for
misalignment or binding of moving parts, breakage
of parts and any other condition that may affect the
power tool’s operation. If damaged, have the power
tool repaired before use. Many accidents are caused by
poorly maintained powertools.
f ) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are less
likely to bind and are easier tocontrol.
g ) Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different
from those intended could result in a hazardoussituation.
h ) Keep handles and grasping surfaces dry, clean and
free from oil and grease. Slippery handles and grasping
surfaces do not allow for safe handling and control of the
tool in unexpectedsituations.
5) Battery Tool Use and Care
a ) Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used with
another batterypack.
b ) Use power tools only with specifically designated
battery packs. Use of any other battery packs may create
a risk of injury andfire.
c ) When battery pack is not in use, keep it away from
other metal objects, like paper clips, coins, keys,
nails, screws or other small metal objects, that can
make a connection from one terminal to another.
Shorting the battery terminals together may cause burns
or afire.
d ) Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help. Liquid
ejected from the battery may cause irritation orburns.
e ) Do not use a battery pack or tool that is damaged
or modified. Damaged or modified batteries may exhibit
unpredictable behaviour resulting in fire, explosion or risk
ofinjury.
f ) Do not expose a battery pack or tool to fire or
excessive temperature. Exposure to fire or temperature
above 130°C may causeexplosion.
g ) Follow all charging instructions and do not charge
the battery pack or tool outside the temperature
range specified in the instructions. Charging
improperly or at temperatures outside the specified range
may damage the battery and increase the risk offire.
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk of
electricshock.
e ) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electricshock.
f ) If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of
electricshock.
3) Personal Safety
a ) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol or medication. A moment
of inattention while operating power tools may result in
serious personalinjury.
b ) Use personal protective equipment. Always wear eye
protection. Protective equipment such as a dust mask,
non‑skid safety shoes, hard hat or hearing protection used
for appropriate conditions will reduce personalinjuries.
c ) Prevent unintentional starting. Ensure the switch
is in the off‑position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your finger on the
switch or energising power tools that have the switch on
invitesaccidents.
d ) Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached
to a rotating part of the power tool may result in
personalinjury.
e ) Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power tool
in unexpectedsituations.
f ) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair and clothing away from
moving parts. Loose clothes, jewellery or long hair can be
caught in movingparts.
g ) If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust‑relatedhazards.
h ) Do not let familiarity gained from frequent use of
tools allow you to become complacent and ignore
tool safety principles. A careless action can cause severe
injury within a fraction of asecond.
4) Power Tool Use and Care
a ) Do not force the power tool. Use the correct power
tool for your application. The correct power tool
will do the job better and safer at the rate for which it
wasdesigned.
b ) Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must berepaired.
c ) Disconnect the plug from the power source and/
or remove the battery pack, if detachable, from

6
ENGLISH
Important Safety Instructions for All
BatteryChargers
SAVE THESE INSTRUCTIONS: This manual contains important
safety and operating instructions for compatible battery
chargers (refer to TechnicalData).
• Before using charger, read all instructions and cautionary
markings on charger, battery pack, and product using
batterypack.
WARNING: Shock hazard. Do not allow any liquid to get
inside charger. Electric shock mayresult.
WARNING: We recommend the use of a residual current
device with a residual current rating of 30mA orless.
CAUTION: Burn hazard. To reduce the risk of injury,
charge only DeWALT rechargeable batteries. Other types of
batteries may burst causing personal injury anddamage.
CAUTION: Children should be supervised to ensure that
they do not play with theappliance.
NOTICE: Under certain conditions, with the charger
plugged into the power supply, the exposed charging
contacts inside the charger can be shorted by foreign
material. Foreign materials of a conductive nature such
as, but not limited to, steel wool, aluminum foil or any
buildup of metallic particles should be kept away from
charger cavities. Always unplug the charger from the
power supply when there is no battery pack in the cavity.
Unplug charger before attempting toclean.
• DO NOT attempt to charge the battery pack with any
chargers other than the ones in this manual. The charger
and battery pack are specifically designed to worktogether.
• These chargers are not intended for any uses other than
charging DeWALT rechargeable batteries. Any other uses
may result in risk of fire, electric shock orelectrocution.
• Do not expose charger to rain orsnow.
• Pull by plug rather than cord when disconnecting
charger. This will reduce risk ofdamage to electric plug
andcord.
• Make sure that cord is located so that it will not be
stepped on, tripped over, or otherwise subjected to
damage orstress.
• Do not use an extension cord unless it is absolutely
necessary. Use of improper extension cord could result in risk
of fire,electric shock, orelectrocution.
• Do not place any object on top of charger or place
the charger on a soft surface that might block the
ventilation slots and result in excessive internal heat.
Place the charger in a position away from any heat source. The
charger is ventilated through slots in the top and the bottom
of thehousing.
• Do not operate charger with damaged cord or plug—
have them replacedimmediately.
• Do not operate charger if it has received a sharp blow,
been dropped, or otherwise damaged in any way. Take it
to an authorised servicecentre.
Chargers
DeWALT chargers require no adjustment and are designed to be
as easy as possible tooperate.
Electrical Safety
The electric motor has been designed for one voltage only.
Always check that the battery pack voltage corresponds to the
voltage on the rating plate. Also make sure that the voltage of
your charger corresponds to that of yourmains.
iYour DeWALTcharger is double insulated in
accordance with EN60335; therefore no earth wire
isrequired.
If the supply cord is damaged, it must be replaced only by
DeWALT or an authorised serviceorganisation.
Mains Plug Replacement
(U.K.& Ireland Only)
If a new mains plug needs to be fitted:
• Safely dispose of the oldplug.
• Connect the brown lead to the live terminal in theplug.
• Connect the blue lead to the neutralterminal.
WARNING: No connection is to be made to the
earthterminal.
Follow the fitting instructions supplied with good quality plugs.
Recommended fuse: 3A.
Using an Extension Cable
An extension cord should not be used unless absolutely
necessary. Use an approved extension cable suitable for
the power input of your charger (see Technical Data). The
minimum conductor size is 1mm2; the maximum length
is30m.
When using a cable reel, always unwind the cablecompletely.
Impact Wrench Safety Warnings -
AllOperations
• Hold the power tool by insulated gripping surfaces,
when performing an operation where the fastener may
contact hidden wiring. Fasteners contacting a "live" wire
may make exposed metal parts of the power tool "live" and
could give the operator an electricshock.
• Wear ear protectors during use. Exposure to noise can
cause hearingloss.
WARNING: Impact wrenches are not torque
wrenches. DO NOT use this tool for tightening
fasteners to specified torques. An independent,
calibrated torque measurement device such as a torque
wrench should be used when under tightened or over
tightened fasteners can lead to the failure of thejoint.
6) Service
a ) Have your power tool serviced by a qualified repair
person using only identical replacement parts. This
will ensure that the safety of the power tool ismaintained.
b ) Never service damaged battery packs. Service
of battery packs should only be performed by the
manufacturer or authorized serviceproviders.

7
ENGLISH
Battery Packs
Important Safety Instructions for All
BatteryPacks
When ordering replacement battery packs, be sure to include
catalogue number andvoltage.
The battery pack is not fully charged out of the carton. Before
using the battery pack and charger, read the safety instructions
below. Then follow charging proceduresoutlined.
READ ALL INSTRUCTIONS
• Do not charge or use battery in explosive atmospheres,
such as in the presence of flammable liquids, gases or
dust. Inserting or removing the battery from the charger may
ignite the dust orfumes.
temperature. The charger then automatically switches to the
pack charging mode. This feature ensures maximum battery
packlife.
A cold battery pack will charge at a slower rate than a warm
battery pack. The battery pack will charge at that slower rate
throughout the entire charging cycle and will not return to
maximum charge rate even if the battery packwarms.
The DCB118 charger is equipped with an internal fan designed
to cool the battery pack. The fan will turn on automatically
when the battery pack needs to be cooled. Never operate the
charger if the fan does not operate properly or if ventilation slots
are blocked. Do not permit foreign objects to enter the interior
of thecharger.
Electronic Protection System
XR Li‑Ion tools are designed with an Electronic Protection
System that will protect the battery pack against overloading,
overheating or deepdischarge.
The tool will automatically turn off if the Electronic Protection
System engages. If this occurs, place the lithium‑ion battery
pack on the charger until it is fullycharged.
Wall Mounting
These chargers are designed to be wall mountable or to sit
upright on a table or work surface. If wall mounting, locate the
charger within reach of an electrical outlet, and away from a
corner or other obstructions which may impede air flow. Use
the back of the charger as a template for the location of the
mounting screws on the wall. Mount the charger securely using
drywall screws (purchased separately) at least 25.4mm long
with a screw head diameter of 7–9mm, screwed into wood to
an optimal depth leaving approximately 5.5mm of the screw
exposed. Align the slots on the back of the charger with the
exposed screws and fully engage them in theslots.
Charger Cleaning Instructions
WARNING: Shock hazard. Disconnect the charger
from the AC outlet before cleaning. Dirt and grease
may be removed from the exterior of the charger using a
cloth or soft non‑metallic brush. Do not use water or any
cleaning solutions. Never let any liquid get inside the tool;
never immerse any part of the tool into aliquid.
• Do not disassemble charger; take it to an authorised
service centre when service or repair is required. Incorrect
reassembly may result in a risk of electric shock, electrocution
orfire.
• In case of damaged power supply cord, the supply cord must
be replaced immediately by the manufacturer, its service agent
or similar qualified person to prevent anyhazard.
• Disconnect the charger from the outlet before
attempting any cleaning. This will reduce the risk of
electric shock. Removing the battery pack will not reduce
thisrisk.
• NEVER attempt to connect two chargerstogether.
• The charger is designed to operate on standard
230V household electrical power. Do not attempt to
use it on any other voltage. This does not apply to the
vehicularcharger.
Charging a Battery (Fig.B)
1. Plug the charger into an appropriate outlet before inserting
batterypack.
2. Insert the battery pack 5 into the charger, making sure the
battery pack is fully seated in the charger. The red (charging)
light will blink repeatedly indicating that the charging
process hasstarted.
3. The completion of charge will be indicated by the red
light remaining ON continuously. The battery pack is fully
charged and may be used at this time or left in the charger.
To remove the battery pack from the charger, push the
battery release button 4 on the batterypack.
NOTE: To ensure maximum performance and life of lithium‑ion
battery packs, charge the battery pack fully before firstuse.
Charger Operation
Refer to the indicators below for the charge status of the
batterypack.
Charge Indicators
FCharging I
GFully Charged J
HHot/Cold Pack Delay* K
*The red light will continue to blink, but a yellow indicator light
will be illuminated during this operation. Once the battery pack
has reached an appropriate temperature, the yellow light will
turn off and the charger will resume the chargingprocedure.
The compatible charger(s) will not charge a faulty battery pack.
The charger will indicate faulty battery by refusing tolight.
NOTE: This could also mean a problem with acharger.
If the charger indicates a problem, take the charger and battery
pack to be tested at an authorised servicecentre.
Hot/Cold Pack Delay
When the charger detects a battery pack that is too hot or too
cold, it automatically starts a Hot/Cold Pack Delay, suspending
charging until the battery pack has reached an appropriate

8
ENGLISH
DeWALT batteries comply with all applicable shipping
regulations as prescribed by industry and legal standards which
include UN Recommendations on the Transport of Dangerous
Goods; International Air Transport Association (IATA) Dangerous
Goods Regulations, International Maritime Dangerous Goods
(IMDG) Regulations, and the European Agreement Concerning
The International Carriage of Dangerous Goods by Road
(ADR). Lithium‑ion cells and batteries have been tested to
section 38.3of the UN Recommendations on the Transport of
Dangerous Goods Manual of Tests andCriteria.
In most instances, shipping a DeWALT battery pack will be
excepted from being classified as a fully regulated Class
9Hazardous Material. In general, only shipments containing a
lithium‑ion battery with an energy rating greater than 100Watt
Hours (Wh) will require being shipped as fully regulated Class 9.
All lithium‑ion batteries have the Watt Hour rating marked on
the pack. Furthermore, due to regulation complexities, DeWALT
does not recommend air shipping lithium‑ion battery packs
alone regardless of Watt Hour rating. Shipments of tools with
batteries (combo kits) can be air shipped as excepted if the Watt
Hour rating of the battery pack is no greater than 100Wh.
Regardless of whether a shipment is considered excepted
or fully regulated, it is the shipper's responsibility to consult
the latest regulations for packaging, labeling/marking and
documentationrequirements.
The information provided in this section of the manual is
provided in good faith and believed to be accurate at the time
the document was created. However, no warranty, expressed or
implied, is given. It is the buyer’s responsibility to ensure that its
activities comply with the applicableregulations.
Transporting the FLEXVOLTTM Battery
The DeWALT FLEXVOLTTM battery has two modes: Use
andTransport.
Use Mode: When the FLEXVOLTTM battery stands alone or is in
a DeWALT 18V product, it will operate as an 18V battery. When
the FLEXVOLTTM battery is in a 54V or a 108V (two 54V batteries)
product, it will operate as a 54Vbattery.
Transport Mode: When the cap is attached to the FLEXVOLTTM
battery, the battery is in Transport mode. Keep the cap
forshipping.
When in Transport mode, strings
of cells are electrically
disconnected within the pack
resulting in 3batteries with a
lower Watt hour (Wh) rating as compared to 1battery with a
higher Watt hour rating. This increased quantity of 3batteries
with the lower Watt hour rating can exempt the pack from
certain shipping regulations that are imposed upon the higher
Watt hour batteries.
For example, the Transport
Wh rating might indicate
3x36Wh, meaning
3batteries of 36Wh each.
The Use Wh rating might
indicate 108Wh (1batteryimplied).
Example of Use and Transport Label Marking
• Never force battery pack into charger. Do not modify
battery pack in any way to fit into a non‑compatible
charger as battery pack may rupture causing serious
personalinjury.
• Charge the battery packs only in DeWALTchargers.
• DO NOT splash or immerse in water or otherliquids.
• Do not store or use the tool and battery pack in locations
where the temperature may fall below 4˚C (39.2˚F)
(such as outside sheds or metal buildings in winter), or
reach or exceed 40˚C (104˚F) (such as outside sheds or
metal buildings insummer).
• Do not incinerate the battery pack even if it is severely
damaged or is completely worn out. The battery pack can
explode in a fire. Toxic fumes and materials are created when
lithium‑ion battery packs areburned.
• If battery contents come into contact with the skin,
immediately wash area with mild soap and water. If
battery liquid gets into the eye, rinse water over the open eye
for 15minutes or until irritation ceases. If medical attention
is needed, the battery electrolyte is composed of a mixture of
liquid organic carbonates and lithiumsalts.
• Contents of opened battery cells may cause respiratory
irritation. Provide fresh air. If symptoms persists, seek
medicalattention.
WARNING: Burn hazard. Battery liquid may be
flammable if exposed to spark orflame.
WARNING: Never attempt to open the battery pack for
any reason. If battery pack case is cracked or damaged,
do not insert into charger. Do not crush, drop or damage
battery pack. Do not use a battery pack or charger that
has received a sharp blow, been dropped, run over or
damaged in any way (i.e., pierced with a nail, hit with
a hammer, stepped on). Electric shock or electrocution
may result. Damaged battery packs should be returned to
service centre forrecycling.
WARNING: Fire hazard. Do not store or carry the
battery pack so that metal objects can contact
exposed battery terminals. For example, do not place
the battery pack in aprons, pockets, tool boxes, product kit
boxes, drawers, etc., with loose nails, screws, keys,etc.
CAUTION: When not in use, place tool on its side on
a stable surface where it will not cause a tripping
or falling hazard. Some tools with large battery packs
will stand upright on the battery pack but may be easily
knockedover.
Transportation
WARNING: Fire hazard. Transporting batteries can
possibly cause fire if the battery terminals inadvertently
come in contact with conductive materials. When
transporting batteries, make sure that the battery
terminals are protected and well insulated from
materials that could contact them and cause a short
circuit. NOTE: Lithium‑ion batteries should not be put in
checkedbaggage.

9
ENGLISH
Description (Fig.A, B)
WARNING: Never modify the power tool or any part of it.
Damage or personal injury couldresult.
1 Trigger switch
2 Forward/reverse button
Date Code Position (Fig.B)
The date code 12, which also includes the year of manufacture,
is printed into thehousing.
Example:
2021XX XX
Year and Week of Manufacture
Markings on Tool
The following pictograms are shown on the tool:
a Read instruction manual beforeuse.
g Wear earprotection.
f Wear eyeprotection
n Visible radiation. Do not stare intolight.
Package Contents
The package contains:
1 Impact wrench
1 Charger
1 Belt hook
1 Li‑Ion battery pack (C1, D1, E1, L1, M1, P1, S1, T1, X1, Y1
models)
2 Li‑Ion battery packs (C2, D2, E2, L2, M2, P2, S2, T2, X2, Y2
models)
3 Li‑Ion battery packs (C3, D3, E3, L3, M3, P3, S3, T3, X3, Y3
models)
1 Instruction manual
NOTE: Battery packs, chargers and kitboxes are not included
with N models. Battery packs and chargers are not included with
NT models. Bmodels include Bluetooth® batterypacks.
NOTE: The Bluetooth® word mark and logos are registered
trademarks owned by the Bluetooth®, SIG, Inc. and any use of
such marks by DeWALT is under license. Other trademarks and
trade names are those of their respectiveowners.
• Check for damage to the tool, parts or accessories which may
have occurred duringtransport.
• Take the time to thoroughly read and understand this manual
prior tooperation.
Battery Type
The following tools operate on an 18 volt battery pack:
DCF921, DCF922, DCF923
These battery packs may be used: DCB181, DCB182, DCB183,
DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB184LR,
DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Refer to
Technical Data for moreinformation.
Storage Recommendations
1. The best storage place is one that is cool and dry away
from direct sunlight and excess heat or cold. For optimum
battery performance and life, store battery packs at room
temperature when not inuse.
2. For long storage, it is recommended to store a fully charged
battery pack in a cool, dry place out of the charger for
optimalresults.
NOTE: Battery packs should not be stored completely
depleted of charge. The battery pack will need to be recharged
beforeuse.
Labels on Charger and Battery Pack
In addition to the pictographs used in this manual, the
labels on the charger and the battery pack may show the
followingpictographs:
LRead instruction manual beforeuse.
p See Technical Data for chargingtime.
q Do not probe with conductiveobjects.
r Do not charge damaged batterypacks.
s Do not expose towater.
t Have defective cords replacedimmediately
u Charge only between 4˚C and 40˚C.
v Only for indooruse.
x Discard the battery pack with due care for
theenvironment.
y Charge DeWALT battery packs only with designated
DeWALT chargers. Charging battery packs other than
the designated DeWALT batteries with a DeWALT
charger may make them burst or lead to other
dangeroussituations.
z Do not incinerate the batterypack.
B USE (without transport cap). Example: Wh rating
indicates 108Wh (1battery with 108Wh).
A TRANSPORT (with built‑in transport cap). Example: Wh
rating indicates 3x 36Wh (3batteries of 36Wh).

10
ENGLISH
Forward/Reverse Control Button (Fig.A)
A forward/reverse control button2 determines the direction of
the tool and also serves as a lock‑offbutton.
To select forward rotation, release the trigger switch and
depress the forward/reverse control button on the right side of
thetool.
To select reverse, release the trigger switch and depress the
forward/reverse control button on the left side of thetool.
Variable Speed Trigger Switch (Fig.A)
To turn the tool on, squeeze the trigger switch1. To turn the
tool off, release the trigger switch. Your tool is equipped with
a brake. The anvil will stop when the trigger switch is fully
released. The variable speed switch enables you to select the
best speed for a particular application. The more you squeeze
the trigger, the faster the tool will operate. For maximum tool
life, use variable speed only for starting holes orfasteners.
NOTE: Continuous use in variable speed range is not
recommended. It may damage the switch and should
beavoided.
Belt Hook (OptionalAccessory) (Fig.A)
WARNING:To reduce the risk of serious personal
injury, DO NOT suspend tool overhead or suspend objects
from the belt hook. ONLY hang tool’s belt hook from a
workbelt.
WARNING:To reduce the risk of serious personal
injury, ensure the screw holding the belt hook issecure.
CAUTION:To reduce the risk of personal injury or
damage, DO NOT use the belt hook to hang the drill
while using as aspotlight.
IMPORTANT: When attaching or replacing the belt hook, use
only the screw9 that is provided. Be sure to securely tighten
thescrew.
The belt hook8 can be be attached to either side of the tool
using only the screw9 provided, to accommodate left‑ or
right‑ handed users. If the hook is not desired at all, it can be
removed from thetool.
To move belt hook, remove the screw9 that holds it in place
then reassemble on the opposite side. Be sure to securely
tighten thescrew.
Fuel Gauge Battery Packs (Fig.B)
Some DeWALT battery packs include a fuel gauge which
consists of three green LED lights that indicate the level of
charge remaining in the batterypack.
To actuate the fuel gauge, press and hold the fuel gauge
button13. A combination of the three green LED lights will
illuminate designating the level of charge left. When the level
of charge in the battery is below the usable limit, the fuel gauge
will not illuminate and the battery will need to berecharged.
NOTE: The fuel gauge is only an indication of the charge left on
the battery pack. It does not indicate tool functionality and is
subject to variation based on product components, temperature
and end‑userapplication.
Inserting and Removing the Battery Pack
from the Tool (Fig.B)
NOTE: Make sure your battery pack 5 is fullycharged.
To Install the Battery Pack into the Tool Handle
1. Align the battery pack 5 with the rails inside the tool’s
handle (Fig. B).
2. Slide it into the handle until the battery pack is firmly seated
in the tool and ensure that you hear the lock snap intoplace.
To Remove the Battery Pack from the Tool
1. Press the battery release button 4 and firmly pull the
battery pack out of the toolhandle.
2. Insert battery pack into the charger as described in the
charger section of thismanual.
ASSEMBLY AND ADJUSTMENTS
WARNING: To reduce the risk of serious personal
injury, turn tool off and disconnect battery pack
before making any adjustments or removing/
installing attachments or accessories. An accidental
start‑up can causeinjury.
WARNING: Use only DeWALTbattery packs andchargers.
3 Anvil
4 Battery release button
5 Battery pack
6 Worklights
7 Mode selector
8 Belt hook
9 Screw
10 Main handle
11 Worklight switch
Intended Use
These impact wrenches are designed for professional impact
fastening applications. The impact function makes this
tool particularly useful for driving fasteners in wood, metal
andconcrete.
DO NOT use under wet conditions or in the presence of
flammable liquids orgases.
These impact wrenches are professional powertools.
DO NOT let children come into contact with the tool.
Supervision is required when inexperienced operators use
thistool.
• Young children and the infirm. This appliance is not
intended for use by young children or infirm persons
withoutsupervision.
• This product is not intended for use by persons (including
children) suffering from diminished physical, sensory or
mental abilities; lack of experience, knowledge or skills
unless they are supervised by a person responsible for their
safety. Children should never be left alone with thisproduct.

11
ENGLISH
Anvil (Fig.A)
WARNING: Use only impact accessories. Non‑impact
accessories may break and cause a hazardous condition.
Inspect accessory prior to use to ensure that it contains
nocracks.
CAUTION: Inspect anvils, detent pins, and hog rings prior
to use. Missing or damaged items should be replaced
beforeuse.
Place the switch in the locked off (centre) position or remove
battery pack before changingaccessories.
Anvil with Detent Pin (Fig.D)
DCF922
To install an accessory on the anvil, align the hole in the side
of the accessory with the detent pin15 on the anvil3. Press
the accessory on until the detent pin engages in the hole.
Depression of detent pin may be necessary to aid installation
ofaccessory.
To remove an accessory, depress the detent pin through the
hole and pull the accessoryoff.
Anvil With Hog Ring (Fig.D)
DCF921, DCF923
To install an accessory on the hog ring anvil, firmly push
accessory onto the anvil3. The hog ring14 compresses to
allow the accessory to slide on. After accessory is installed, the
hog ring applies pressure to help provide accessoryretention.
To remove an accessory, grasp the accessory and firmly pull
itoff.
Specifications DCF922, DCF923
Mode Application RPM
Precision Wrench™ Precision Wrench™ 0–2500 forward
0–2500 reverse
Timber Screw™ Timber Screw™ 0–2500 forward
0–2500 reverse
Speed 1 Low Speed Impacting 0–1400 forward
0–2500 reverse
Speed 2 High Speed Impacting 0–2500 forward
0–2500 reverse
Specifications DCF921
Mode Application RPM
Precision Wrench™ Precision Wrench™ 0–2500 forward
0–2500 reverse
Scaffolding Mode Scaffolding Mode 0–2500 forward
0–2500 reverse
Speed 1 Low Speed Impacting 0–1400 forward
0–2500 reverse
Speed 2 High Speed Impacting 0–2500 forward
0–2500 reverse
Precision Wrench™Mode (Fig.C)
In addition to low speed impacting modes, this tool features
the Precision Wrench™ mode which grants the user greater
control in both fastening and loosening applications. When set
in forward, the tool will fasten at 2500RPM until impact begins.
The tool will then pause for 0.5 seconds before continuing
to impact at a rate of 3550IPM, providing the user with
greater control and reducing the chance of overtightening or
damagingmaterial.
When set in reverse, the tool will impact at a normal speed and
rate of 3550IPM. Upon sensing that the fastener has broken
free, the tool will cease to impact and will reduce speed to help
prevent “run‑off” of loosehardware.
Timber Screw™ Mode (Fig.C)
DCF922, DCF923
Timber Screw™ mode optimises tool performance to help
increase the speed of fastening applications in wood using lag
bolts, lag screws and structural woodscrews.
Scaffolding Mode (Fig.C)
DCF921
Your tool is equipped with a mode designed for scaffolding
applications. In forwards rotation it will run down the nut on
the scaffold clamp and then impact for a period of time before
cutting off to avoid over tightening of the fastener. In reverse
rotation it will impact to break the nut free, before winding
down the nut and cutting off after a period of time to limit
damage toclamps.
NOTE: Always check scaffolding clamps are tightened correctly
with a torquewrench.
Mode Selector (Fig.C)
Your tool is equipped with a mode selector7 which allows you
to select one of fourmodes.
Select the mode based on the application and control the speed
of the tool using the variable speed trigger1.
Worklights (Fig.A, C)
The worklights6 are activated when the variable
speed trigger1 is depressed. Pressing the worklight
switch11repeatedly will cycle through low illumination, high
illumination, andoff.
NOTE: The worklights are for lighting the immediate work
surface and is not intended to be used as aflashlight.
The centre position of the control button locks the tool in the off
position. When changing the position of the control button, be
sure the trigger isreleased.
NOTE: The first time the tool is run after changing the direction
of rotation, you may hear a click on start up. This is normal and
does not indicate aproblem.

12
ENGLISH
Protecting the Environment
wSeparate collection. Products and batteries marked
with this symbol must not be disposed of with
normal householdwaste.
Products and batteries contain materials that
can be recovered or recycled reducing the demand for raw
materials. Please recycle electrical products and batteries
according to local provisions. Further information is available at
www.2helpU.com.
Rechargeable Battery Pack
This long life battery pack must be recharged when it fails
to produce sufficient power on jobs which were easily done
before. At the end of its technical life, discard it with due care for
ourenvironment:
• Run the battery pack down completely, then remove it from
thetool.
• Li‑Ion cells are recyclable. Take them to your dealer or a
local recycling station. The collected battery packs will be
recycled or disposed ofproperly.
Optional Accessories
WARNING: Since accessories, other than those offered
by DeWALT, have not been tested with this product, use
of such accessories with this tool could be hazardous.
To reduce the risk of injury, only DeWALT recommended
accessories should be used with thisproduct.
Consult your dealer for further information on the
appropriateaccessories.
D
Cleaning
WARNING: Blow dirt and dust out of the main housing
with dry air as often as dirt is seen collecting in and around
the air vents. Wear approved eye protection and approved
dust mask when performing thisprocedure.
WARNING: Never use solvents or other harsh chemicals
for cleaning the non‑metallic parts of the tool. These
chemicals may weaken the materials used in these parts.
Use a cloth dampened only with water and mild soap.
Never let any liquid get inside the tool; never immerse any
part of the tool into aliquid.
C
Lubrication
Your power tool requires no additionallubrication.
MAINTENANCE
Your power tool has been designed to operate over a long
period of time with a minimum of maintenance. Continuous
satisfactory operation depends upon proper tool care and
regularcleaning.
WARNING: To reduce the risk of serious personal
injury, turn tool off and disconnect battery pack
before making any adjustments or removing/
Usage (Fig.A)
CAUTION: Ensure fastener and/or system will withstand
the level of torque generated by the tool. Excessive torque
may cause breakage and possible personalinjury.
1. Place the accessory on the fastener head. Keep the tool
pointed straight at thefastener.
2. Press variable speed trigger switch1 to start operation.
Release variable speed trigger switch to stop operation.
Always check torque with a torque wrench, as the fastening
torque is affected by many factors including the following:
‑Voltage: Low voltage, due to a nearly discharged
battery, will reduce fasteningtorque.
‑Accessory size: Failure to use the correct accessory size
will cause a reduction in fasteningtorque.
‑Bolt size: Larger bolt diameters generally require
higher fastening torque. Fastening torque will also vary
according to length, grade, and torquecoefficient.
‑Bolt: Ensure that all threads are free of rust and other
debris to allow proper fasteningtorque.
‑Material: The type of material and surface finish of the
material will affect fasteningtorque.
‑Fastening time: Longer fastening time results in
increased fastening torque. Using a longer fastening
time than recommended could cause the fasteners to
be overstressed, stripped ordamaged.
Proper Hand Position (Fig.C)
WARNING: To reduce the risk of serious personal injury,
ALWAYS use proper hand position asshown.
WARNING: To reduce the risk of serious personal
injury, ALWAYS hold securely in anticipation of a
suddenreaction.
Proper hand position requires one hand on the main
handle10.
OPERATION
Instructions for Use
WARNING: Always observe the safety instructions and
applicableregulations.
WARNING: To reduce the risk of serious personal
injury, turn tool off and disconnect battery pack
before making any adjustments or removing/
installing attachments or accessories. An accidental
start‑up can causeinjury.
installing attachments or accessories. An accidental
start‑up can causeinjury.
The charger and battery pack are notserviceable.

13
PУССКИЙ
aВНИМАНИЕ: Во избежание риска получения травм
ознакомьтесь синструкцией.
    
Директива по механическому оборудованию
18В Аккумуляторный ударный гайковерт
DCF921, DCF922, DCF923
DeWALT заявляет, что продукция, описанная в разделе
«Технические характеристики», соответствует:
2006/42/EC, EN62841‑1:2015, EN62841‑2‑2:2014.
Эти продукты также соответствуют Директивам 2014/30/EU и
2011/65/EU. За дополнительной информацией обращайтесь
в компанию DeWALT по адресу, указанному ниже или
приведенному на задней стороне обложки руководства.
Нижеподписавшийся несет ответственность за составление
технической документации и составил данную декларацию
по поручению компанииDeWALT.
Маркус Ромпель
Вице‑президент отдела по разработке и производству,
PTE‑Europe
DeWALT, Richard‑Klinger‑Straße 11,
65510, Idstein, Germany
19.05.2021
уровень шума и/или вибрации может измениться.
Это может привести к значительному увеличению
уровня воздействия вибрации в течение всего
рабочегопериода.
При расчете приблизительного значения уровня
воздействия шума и/или вибрации также
необходимо учитывать время, когда инструмент
выключен или то время, когда он работает
на холостом ходу. Это может привести к
значительному снижению уровня воздействия
вибрации в течение всего рабочегопериода.
Определите дополнительные меры техники
безопасности для защиты оператора от
воздействия шума и/или вибрации, а именно:
поддержание инструмента и дополнительных
принадлежностей в рабочем состоянии, создание
комфортных условий работы (соответствующих
вибрации), хорошая организация рабочегоместа.
Значение шумовой эмиссии и/или эмиссии вибрации,
указанное в данном справочном листке, было получено
в соответствии со стандартным тестом, приведенным
в EN62841, и может использоваться для сравнения
инструментов. Кроме того, оно может использоваться для
предварительной оценки воздействиявибрации.
ОСТОРОЖНО! Заявленное значение шумовой
эмиссии и/или эмиссии вибрации относится к
основным областям применения инструмента.
Однако, если инструмент используется для
различных целей, с различными дополнительными
принадлежностями или при ненадлежащем уходе, то
DCF921 DCF922 DCF923
Напряжение Впост. тока 18 18 18
Тип 1 1 1
Тип батареи Ионно‑
литиевая
Ионно‑
литиевая
Ионно‑
литиевая
Выходная мощность Вт 415 415 415
Скорость без нагрузки мин‑1 0–2500 0–2500 0–2500
Скорость удара мин‑1 0–3550 0–3550 0–3550
Макс. крутящий момент при
затягивании
Нм 406 406 406
Макс. Начальный крутящий
момент
Нм 610 610 610
Держатель насадок 1/2'' 1/2'' 3/8''
Вес (без аккумуляторной
батареи)
кг 1,1 1,1 1,1
Значения шума и вибрации (сумма векторов в трех плоскостях) в
соответствии с EN62841‑2‑2:
LPA (уровень звукового
давления) дБ(A) 97 97 96
LWA (уровень
акустической мощности) дБ(A) 108 108 107
K (погрешность для
заданного уровня
мощности)
дБ(A) 3 3 3
Значение вибрационного
воздействия ah = м/с213,0 13,0 10,0
Погрешность K = м/с21,5 1,5 1,5
!
Вы приобрели инструмент DeWALT. Многолетний опыт,
тщательная разработка изделий иинновации делают
компанию DeWALT одним из самых надёжных партнеров для
пользователей профессиональногоэлектроинструмента.
 
Pусский (перевод соригинала инструкции)
18В АККУМУЛЯТОРНЫЙ УДАРНЫЙ ГАЙКОВЕРТ
DCF921, DCF922, DCF923

14
PУССКИЙ
причиной поражения электрическим током,
возгорания и/или тяжелойтравмы.
СОХРАНИТЕ ВСЕ ИНСТРУКЦИИ ДЛЯ
ПОСЛЕДУЮЩЕГОИСПОЛЬЗОВАНИЯ
Термин «электроинструмент» впредупреждениях
относится кработающим от сети
(проводным) электроинструментам или
работающим от аккумуляторной батареи
(беспроводным)электроинструментам.
1) Безопасность на рабочем месте
a ) Следите за чистотой ихорошим освещением
на рабочем месте. Захламленное или плохо
освещенное рабочее место может стать причиной
несчастногослучая.
b ) Запрещается работать
сэлектроинструментами во
взрывоопасных местах, например, вблизи
легковоспламеняющихся жидкостей, газов
ипыли. Искры, которые появляются при
работе электроинструментов могут привести
квоспламенению пыли илипаров.
c ) Следите за тем, чтобы во время работы
сэлектроинструментом взоне работы
не было посторонних идетей. Отвлекаясь
от работы вы можете потерять контроль
надинструментом.
2) Электробезопасность
a ) Штепсельная вилка электроинструмента
должна соответствовать розетке. Никогда
не меняйте вилку инструмента. Запрещается
использовать переходники квилкам для
электроинструментов сзаземлением.
Использование оригинальных штепсельных вилок,
соответствующих типу сетевой розетки снижает
риск поражения электрическимтоком.
  
  

ВНИМАНИЕ: Прочитайте ипросмотрите
все предупреждения, инструкции,
иллюстрации испецификации по данному
электроинструменту. Несоблюдение всех
приведенных ниже инструкций может стать
:  

Ниже описывается уровень опасности, обозначаемый
каждым из предупреждений. Прочитайте руководство
иобратите внимание на данныесимволы.
ОПАСНО: Обозначает опасную ситуацию, которая
неизбежно приведет ксерьезной травме или
смертельному исходу, вслучае несоблюдения
соответствующих мербезопасности.
ВНИМАНИЕ: Указывает на потенциально опасную
ситуацию, которая, вслучае несоблюдения
соответствующих мер безопасности,
может привести ксерьезной травме или
смертельномуисходу.
ПРЕДУПРЕЖДЕНИЕ: Указывает на потенциально
опасную ситуацию, которая, вслучае несоблюдения
соответствующих мер безопасности может
стать причиной травм средней или легкой
степенитяжести.
ПОЯСНЕНИЕ: Указывает на практики,
использование которых не связано
сполучением травмы, но если ими пренебречь,
могут привести кпорчеимущества.
Указывает на риск поражения электрическимтоком.
Указывает на рисквозгорания.
Батареи
Зарядные устройства/время зарядки (мин)
Кат. №
пост.тока
Вес
*Код даты 201811475B или новее
**Код даты 201536или новее
Батареи Зарядные устройства/время зарядки (мин)***
Кат. № Vпост. тока Ah Вес (kg) DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,08 60 270 170 140 90 80 40 60 90 X
DCB547 18/54 9,0/3,0 1,46 75* 420 270 220 135* 110* 60 75* 135* X
DCB548 18/54 12,0/4,0 1,46 120 540 350 300 180 150 80 120 180 X
DCB549 18/54 15,0/5,0 2,12 125 730 450 380 230 170 90 125 230 X
DCB181 18 1,5 0,35 22 70 45 35 22 22 22 22 22 45
DCB182 18 4,0 0,61 60/40** 185 120 100 60 60/45** 60/40** 60/40** 60 120
DCB183/B/G 18 2,0 0,40 30 90 60 50 30 30 30 30 30 60
DCB184/B/G 18 5,0 0,62 75/50** 240 150 120 75 75/60** 75/50** 75/50** 75 150
DCB185 18 1,3 0,35 22 60 40 30 22 22 22 22 22 40
DCB187 18 3,0 0,54 45 140 90 70 45 45 45 45 45 90
DCB189 18 4,0 0,54 60 185 120 100 60 60 60 60 60 120
DCBP034 18 1,7 0,32 27 82 50 40 27 27 27 27 27 50
*Код даты 201811475B или новее
**Код даты 201536или новее

15
PУССКИЙ
Ключ, оставленный на вращающейся части
электроинструмента, может привести ктравме.
e ) Не пытайтесь дотянуться до слишком
удаленных поверхностей. Обувь должна быть
удобной, чтобы вы всегда могли сохранять
равновесие. Это позволит лучше контролировать
электроинструмент внепредвиденныхситуациях.
f ) Одевайтесь соответствующим образом.
Избегайте носить свободную одежду
иювелирные украшения. Следите за тем,
чтобы волосы иодежда не попадали под
движущиеся детали. Возможно наматывание
свободной одежды, ювелирных изделий идлинных
волос на движущиесядетали.
g ) При наличии устройств для подключения
оборудования для удаления исбора пыли
необходимо обеспечить правильность их
подключения иэксплуатации. Использование
устройства для пылеудаления сокращает риски,
связанные спылью.
h ) Не позволяйте хорошему знанию от частого
использования инструментов стать причиной
самонадеянности иигнорирования правил
техники безопасности. Небрежное действие
может повлечь серьезные травмы за долюсекунды.
4) Эксплуатация электроинструмента иуход
за ним
a ) Избегайте чрезмерной нагрузки
электроинструмента. Используйте
электроинструмент всоответствии
сназначением. Правильно подобранный
электроинструмент выполнит работу более
эффективно ибезопасно при стандартнойнагрузке.
b ) Не пользуйтесь инструментом, если
не работает выключатель. Любой
инструмент, управлять выключением
ивключением которого невозможно, опасен, иего
необходимоотремонтировать.
c ) Перед выполнением любых настроек,
сменой аксессуаров или прежде чем убрать
инструмент на хранение, отключите его от
сети и/или снимите снего аккумуляторную
батарею, если ее можно снять. Такие
превентивные меры безопасности сокращают риск
случайного включенияэлектроинструмента.
d ) Храните электроинструмент внедоступном
для детей месте ине позволяйте работать
синструментом людям, не имеющим
соответствующих навыков работы стакого
рода инструментами. Электроинструмент
представляет опасность вруках
неопытныхпользователей.
e ) Поддерживайте электроинструмент
ипринадлежности висправном состоянии.
Проверьте, не нарушена ли центровка или
не заклинены ли движущиеся детали, нет
ли повреждений или иных неисправностей,
b ) Избегайте контакта сзаземленными
поверхностями, такими как трубы,
радиаторы ихолодильники. Если вы будете
заземлены, увеличивается риск поражения
электрическимтоком.
c ) Запрещается оставлять электроинструмент
под дождем ивместах повышенной влажности.
При попадании воды вэлектроинструмент риск
поражения электротокомвозрастает.
d ) Берегите кабель от повреждений. Никогда
не используйте кабель для переноски
инструмента, не тяните за него, пытаясь
отключить инструмент от сети. Держите
кабель подальше от источников тепла, масла,
острых углов или движущихся предметов.
Поврежденный или запутанный кабель питания
повышает риск поражения электрическимтоком.
e ) При работе сэлектроинструментом на
открытом воздухе используйте удлинитель,
подходящий для использования на улице.
Использования кабеля питания, предназначенного
для использования вне помещения, снижает риск
поражения электрическимтоком.
f ) Если использование электроинструмента
вусловиях повышенной влажности неизбежно,
используйте устройства защитного
отключения (УЗО) для защиты сети.
Использование УЗО сокращает риск поражения
электрическимтоком.
3) Обеспечение индивидуальной
безопасности
a ) Будьте внимательны, смотрите, что делаете
ине забывайте оздравом смысле при работе
сэлектроинструментом. Запрещается
работать сэлектроинструментом
всостоянии усталости, наркотического,
алкогольного опьянения или под воздействием
лекарственных препаратов. Невнимательность
при работе сэлектроинструментом может
привести ксерьезным телеснымповреждениям.
b ) Используйте индивидуальные средства
защиты. Всегда используйте защитные очки.
Средства защиты, такие как пылезащитная маска,
обувь снескользящей подошвой, каска изащитные
наушники, используемые при работе, уменьшают
риск получениятравм.
c ) Примите меры для предотвращения
случайного включения. Перед тем как
подключить электроинструмент ксети и/или
аккумуляторной батарее, взять инструмент
или перенести его на другое место, убедитесь
втом, что выключатель находится
вположении «Выкл.». Если при переноске
электроинструмента он подключен ксети, ипри
этом ваш палец находится на выключателе, это
может стать причиной несчастныхслучаев.
d ) Уберите все регулировочные или гаечные ключи
перед включением электроинструмента.

16
PУССКИЙ
 
Зарядные устройства DeWALT не требуют регулировки
имаксимально просты виспользовании.
   
 -   
• Удерживайте инструмент за изолированные
поверхности захватывания при выполнении
работ, во время которых имеется вероятность
контакта крепежного элемента со скрытой
электропроводкой. Контакт крепежного элемента
с находящимся под напряжением проводом делает
не покрытые изоляцией металлические части
электроинструмента также «живыми», что создает
опасность поражения оператора электрическим
током.
• При работе надевайте защитные наушники. Шум
может стать причиной снижения слуха.
ВНИМАНИЕ: Ударные гайковерты
не являются динамометрическими
гайковертами. НЕ ИСПОЛЬЗУЙТЕ данный
инструмент для затягивания крепежных
элементов, требующего специфического
крутящего момента. При наличии риска
повреждения соединения в результате
слишком сильно или недостаточно сильно
затягивания крепежных элементов используйте
отдельное, откалиброванное устройство
измерения крутящего момента, например,
динамометрический ключ.
f ) Не подвергайте аккумуляторные батареи
или инструмент воздействию огня или
повышенной температуры. Открытый огонь
или воздействие высокой температуры выше 130°C
может привести квзрыву.
g ) Следуйте всем инструкциям по зарядке ине
заряжайте аккумуляторную батарею или
инструмент вне температурного диапазона,
указанного винструкции. Неправильная зарядка
или зарядка вне указанного температурного
диапазона может привести кповреждению батареи
иувеличить риск возгорания.
6) Обслуживание
a ) Обслуживание электроинструмента
должен проводить квалифицированный
специалист сиспользованием только
оригинальных запасных частей. Это позволит
обеспечить безопасность обслуживаемого
электрифицированногоинструмента.
b ) Не выполняйте обслуживание поврежденных
аккумуляторных батарей. Обслуживание
аккумуляторных батарей должно выполняться
только производителем или авторизованными
поставщикамиуслуг.
которые могли бы повлиять на работу
электроинструмента. Вслучае обнаружения
повреждений, прежде чем приступить
кэксплуатации электроинструмента, его
нужно отремонтировать. Большинство
несчастных случаев происходит из‑за
электроинструментов, которые не обслуживаются
должнымобразом.
f ) Содержите режущий инструмент востро
заточенном ичистом состоянии. Вероятность
заклинивания инструмента, за которым следят
должным образом икоторый хорошо заточен,
значительно меньше, аработать снимлегче.
g ) Используйте электроинструменты,
принадлежности инасадки всоответствии
сданными инструкциями, принимая во
внимание условия работы ихарактер
выполняемой работы. Использование
электроинструмента для выполнения операций,
для которых он не предназначен, может привести
ксозданию опасныхситуаций.
h ) Все рукоятки иповерхности захватывания
должны быть сухими ибез следов смазки.
Скользкие рукоятки иповерхности захватывания
не позволяют обеспечить безопасность
работы иуправления инструментом
внепредвиденныхситуациях.
5) Использование аккумуляторных
электроинструментов иуход за ними
a ) Используйте для зарядки аккумуляторной
батареи только указанное производителем
зарядное устройство. Использование зарядного
устройства определенного типа для зарядки других
батарей может привести квозгоранию.
b ) Используйте для электроинструмента только
батареи указанного типа. Использование других
аккумуляторных батарей может стать причиной
травмы ипожара.
c ) Оберегайте батарею от попадания внее
скрепок, монет, ключей, гвоздей, болтов или
других мелких металлических предметов,
которые могут вызывать замыкание
контактов. Короткое замыкание контактов
аккумуляторной батареи может привести кпожару
или получениюожогов.
d ) При повреждении батареи, из нее может
вытечь электролит. Не прикасайтесь кнему.
При случайном контакте сэлектролитом
смойте его водой. При попадании электролита
вглаза обратитесь за медицинской помощью.
Жидкость, находящаяся внутри батареи, может
вызвать раздражение илиожоги.
e ) Не используйте поврежденные или измененные
аккумуляторные батареи или инструменты.
Поврежденные или измененные аккумуляторные
батареи могут работать непредсказуемо, что
может привести квозгоранию, взрыву или риску
получениятравм.

17
PУССКИЙ
попадания вполости зарядного устройства таких
токопроводящих материалов, как стальная
стружка, алюминиевая фольга или другие
металлические частицы ит.п. Всегда отключайте
зарядное устройство от источника питания,
если внем нет аккумуляторной батареи. Всегда
отключайте зарядное устройство от сети перед
тем, как приступить кочистке инструмента
• НЕ ПЫТАЙТЕСЬ заряжать батареи спомощью
каких‑либо других зарядных устройств, кроме
тех, которые указаны вданном руководстве.
Зарядное устройство ибатарея предназначены для
совместногоиспользования.
• Эти зарядные устройства не предназначены
ни для какого другого использования, помимо
зарядки аккумуляторных батарей DeWALT.
Использование любых других батарей может привести
квозгоранию, поражению электротоком или гибели от
электрическогошока.
• Не подвергайте зарядное устройство
воздействию снега илидождя.
• При отключении зарядного устройства от
сети всегда тяните за штепсельную вилку, ане
за кабель. Это поможет избежать повреждения
штепсельной вилки ирозетки.
• Убедитесь втом, что кабель расположен
таким образом, чтобы на него не наступили, не
споткнулись об него, атакже втом, что он не
натянут ине может бытьповрежден.
• Не используйте удлинительный кабель без крайней
необходимости. Использование удлинительного
кабеля неподходящего типа может привести кпожару
или поражению электрическимтоком.
• Не ставьте на зарядное устройство никакие
предметы ине устанавливайте зарядное
устройство на мягкую поверхность, которая
может закрыть вентиляционные отверстия
ипривести кперегреву. Не размещайте зарядное
устройство поблизости от источников тепла.
Вентиляция зарядного устройства происходит
спомощью отверстий вверхней инижней
частикорпуса.
• Не используйте зарядное устройство при наличии
повреждений кабеля или штепсельной вилки –
вэтом случае необходимо немедленно ихзаменить.
• Не используйте зарядное устройство, если его
роняли, либо если оно подвергалось сильным
ударам или было повреждено каким‑либо
иным образом. Обратитесь вавторизованный
сервисныйцентр.
• Не разбирайте зарядное устройство.
При необходимости обратитесь
вспециализированный сервисный центр, если
нужно провести обслуживание или ремонт
инструмента. Неправильная сборка может стать
причиной пожара или поражения электрическимтоком.
Электробезопасность
Электродвигатель рассчитан на работу только при одном
напряжении сети. Необходимо обязательно убедиться
втом, что напряжение источника питания соответствует
указанному на шильдике устройства. Необходимо также
убедиться втом, что напряжение работы зарядного
устройства соответствует напряжению всети.
iЗарядное устройство DeWALT оснащено двойной
изоляцией всоответствии стребованиями
EN60335; поэтому провод заземления
нетребуется.
Вслучае повреждения кабеля питания его необходимо
заменить специально подготовленным кабелем, который
можно приобрести всервисных центрахDeWALT.
Использование удлинительного кабеля
Используйте удлинитель только вслучаях крайней
необходимости. Используйте только утвержденные
удлинители промышленного изготовления, рассчитанные
на мощность не меньшую, чем потребляемая мощность
зарядного устройства (см. Технические характеристики).
Минимальное поперечное сечение провода электрического
кабеля должно составлять 1мм2; максимальная длина 30м.
При использовании кабельного барабана всегда полностью
разматывайтекабель.
Важные инструкции по технике безопасности
для всех зарядных устройств
СОХРАНИТЕ НАСТОЯЩЕЕ РУКОВОДСТВО. Вданном
руководстве содержатся важные инструкции по технике
безопасности для совместимых зарядных устройств (см.
Техническиехарактеристики).
• Перед тем как использовать зарядное устройство,
внимательно изучите все инструкции
ипредупреждающие этикетки на зарядном
устройстве, батарее иинструменте, для которого
используетсябатарея.
ВНИМАНИЕ: Опасность поражения электрическим
током. Не допускайте попадания жидкости
взарядное устройство. Это может привести
кпоражению электрическимтоком.
ВНИМАНИЕ: Рекомендуется использовать
устройство защитного отключения (УЗО) стоком
утечки до 30мA.
ВНИМАНИЕ: Опасность ожога. Во избежание травм,
следует использовать только аккумуляторные
батареи производства DeWALT. Использование
батарей другого типа может привести квзрыву,
травмам иповреждениям.
ПРЕДУПРЕЖДЕНИЕ: Не позволяйте детям играть
сданнымустройством.
ПОЯСНЕНИЕ: Вопределенных условиях, при
подключении зарядного устройства кисточнику
питания, может произойти короткое замыкание
контактов внутри зарядного устройства
посторонними материалами. Не допускайте

18
PУССКИЙ
Если зарядное устройство указывает на наличие
проблемы, проверьте аккумулятор изарядное устройство
вспециализированном сервисномцентре.
Температурная задержка
Если температура батареи слишком низкая или слишком
высокая, зарядное устройство автоматически переходит
врежим температурной задержки; при этом зарядка не
начинается до тех пор, пока батарея не достигнет нужной
температуры. После того, как нужный уровень температуры
будет достигнут, устройство перейдет врежим зарядки.
Данная функция обеспечивает максимальный срок
эксплуатациибатареи.
Зарядка холодной батареи занимает больше времени, чем
теплой. Аккумуляторная батарея заряжается медленнее во
время цикла зарядки имаксимального заряда не удастся
добиться даже после того, как аккумуляторная батарея
будеттеплой.
Зарядное устройство DCB118 оснащено внутренним
вентилятором для охлаждения батареи. Вентилятор
включится автоматически, если батарея нуждается в
охлаждении. Не используйте зарядное устройство,
если вентилятор не функционирует или если забиты
вентиляционные отверстия. Не позволяйте посторонним
предметам попадать внутрь зарядногоустройства.
Система электронной защиты
Литий‑ионные аккумуляторные батареи XR оснащены
системой электронной защиты, которая защищает
аккумуляторную батарею от перегрузки, перегревания или
глубокойразрядки.
При срабатывании системы электронной защиты инструмент
автоматически отключается. Вэтом случае поставьте
литий‑ионную батарею на зарядку до тех пор, пока она
полностью незарядится.
Крепление на стену
Данные зарядные устройства могут крепиться на стены
или устанавливаться на стол или рабочую поверхность.
При креплении на стену расположите зарядное устройство
впределах досягаемости розетки иподальше от углов
идругих препятствий, которые могут помешать потоку
воздуха. Используйте заднюю часть зарядного устройства
вкачестве образца для положения монтажных болтов
на стене. Надежно закрепите зарядное устройство при
помощи саморезов (приобретаются отдельно) длиной
минимум в25,4мм сдиаметром шляпки самореза в7–9мм,
вкрученных вдерево до оптимальной глубины, оставляющей
на поверхности примерно 5,5мм самореза. Совместите
отверстия на задней стороне зарядного устройства
свыступающими саморезами иполностью вставьте их
вотверстия.
Инструкции по очистке зарядного устройства
ВНИМАНИЕ: Опасность поражения
электрическим током. Перед чисткой
отключите зарядное устройство от сети
питания. Грязь ижир можно удалить снаружной
поверхности зарядного устройства спомощью
• Вслучае повреждения кабеля питания его необходимо
немедленно заменить упроизводителя, вего сервисном
центре или спривлечением другого специалиста
аналогичной квалификации для предотвращения
несчастногослучая.
• Перед очисткой отключите зарядное устройство
от сети. Впротивном случае, это может
привести кпоражению электрическим током.
Извлечение аккумуляторной батареи не приведет
кснижению степени этогориска.
• НИКОГДА не подключайте два зарядных
устройствавместе.
• Зарядное устройство предназначено для работы
при стандартном напряжении сети в230В. Не
пытайтесь использовать его при каком‑либо ином
напряжении. Это не относится кавтомобильному
зарядномуустройству.
Зарядка батареи (Рис.[Fig.] B)
1. Перед установкой батареи подключите зарядное
устройство ксоответствующей сетевойрозетке.
2. Вставьте аккумуляторную батарею 5 взарядное
устройство, убедившись втом, что она хорошо
установлена. Красный индикатор зарядки начнет мигать.
Это означает, что процесс зарядкиначался.
3. По окончании зарядки красный индикатор будет гореть
непрерывно, не мигая. Теперь батарея полностью
заряжена, иее можно использовать или оставить
взарядном устройстве. Чтобы извлечь аккумуляторную
батарею из зарядного устройства, нажмите кнопку
фиксатора батареи4иизвлекитебатарею.
ПРИМЕЧАНИЕ: Чтобы обеспечить максимальную
производительность исрок службы литий‑ионных батарей,
перед первым использованием полностью зарядите
аккумуляторнуюбатарею.
Работа сзарядным устройством
См. состояние зарядки аккумуляторной батареи на
приведенных нижеиндикаторах.
Индикаторы зарядки
FЗарядка I
GПолностью заряжен J
HТемпературная задержка* K
*Вэто время красный индикатор продолжит мигать, акогда
начнется зарядка, загорится желтый. После того, как
батарея достигнет рабочей температуры, желтый индикатор
погаснет, изарядкапродолжится.
Зарядное(‑ые) устройство(‑а) не может(‑гут) полностью
зарядить неисправную аккумуляторную батарею. При
неисправной аккумуляторной батарее, индикатор на
зарядном устройстве незагорится.
ПРИМЕЧАНИЕ: Также это может указывать на проблему
сзаряднымустройством.
