Dibo SBH-G-D User manual

SBH-G-D
1.780.482
1 NL - NEDERLANDS
Lees deze oorspronkelijke gebruiksaanwijzing aandachtig door
alvorens de hogedrukreiniger in gebruik te nemen. Neem alle
veiligheidsvoorschriften in acht!
2 FR - FRANÇAIS
Lisez ce mode d’emploi original attentivement avant d’utiliser le nettoyeur
à haute pression. Prenez toutes précautions de sécurité nécessaire!
3 EN - ENGLISH
Read this original instructions manual attentively before operating the
high pressure cleaner. Take all safety instructions in mind!
4 DE - DEUTSCH
Vor Inbetriebnahme des Hochdruckreinigers ist diese
Orginalbetriebsanleitung sorgfältig zu lesen. Befolgen Sie sämtliche
Sicherheitshinweise!
www.dibo.com

COLOFON NL
DiBO 3
Colofon
© 1978-2020 Copyright DiBO n.v.
Niets uit deze uitgave mag verveelvoudigd en/of openbaar gemaakt worden
door middel van druk, fotokopie, microfilm of op welke wijze dan ook, zonder
voorafgaande schriftelijke toestemming van DiBO n.v.®.
Dit geldt ook voor de bijbehorende beelden, tekeningen en schema’s.
DiBO n.v.® behoudt zich het recht om onderdelen te wijzigen op elk gewenst
moment, zonder voorafgaande of directe kennisgeving aan de afnemer.
De inhoud van deze uitgave kan eveneens gewijzigd worden zonder
voorafgaande waarschuwing. Voor informatie betreende afstellingen,
onderhoudswerkzaamheden of reparaties waar in deze uitgave niet naar
verwezen wordt, wordt u verzocht contact op te nemen met uw leverancier.
Deze uitgave is met alle mogelijke zorg samengesteld.
DiBO n.v.® neemt geen verantwoording op voor eventuele fouten in deze
uitgave of voor de gevolgen ervan.
Datum van uitgifte 09/01/20 Revisie handleiding: REV A.
Nederlands
SBH-G/D
1.780.482

INHOUDSTABEL NL
Inhoudstabel
COLOFON 3
GARANTIE 6
MARKERING DOOR AANDACHTSSYMBOLEN 8
VEILIGHEIDALGEMENE WAARSCHUWINGEN 9
VOOR HET IN GEBRUIK NEMEN 14
Water aan- en afvoeren tot stand brengen 14
Wateraanvoer tot stand brengen 14
Water afvoeren 14
Anti-legionellabacterie maatregel 14
Brandstoftank vullen 14
BEDIENING 15
Algemeen 15
Visuele voorstelling 15
Componenten overzicht 17
BEDIENING 18
Bedieningscomponenten 18
SBH-D 19
SBH-G 20
Hoge Temperatuur pompen 20
BUITEN WERKING STELLEN 20
Chemicaliëntank 20
Lans en pistool 20
Machine 20
Water afvoeren 20
Machine opbergen 20
Transport 20
Transport bij vorst 20
ONDERHOUD 21
Algemeen 21
Onderhoudsschema 21
Algemeen 21
Periodiek onderhoud 21
Controle oliepeil en verversing pompolie 21
Reinigen van de waterfilters 22
Reinigen van de brandstolters 22
Onderhoud voor rekening DiBO technici 22
Omschrijving dagelijkse controle 22
Frame 22
Ventielen en manometer 22
Hogedrukpomp 22
Hogedruk- en lagedrukgedeelte 22
Spuitgereedschap 22
Elektrisch gedeelte 23
Brander 23
Watertank 23
Olie aftappen hogedrukpomp 23
Olie vullen hogedrukpomp 23
Gebruikte olie afvoeren 23
BRANDER BR1000G  INSTRUCTIES EN
VOORSCHRIFTEN 24
STORINGSTABEL 58
TECHNISCHE GEGEVENS 59
Algemeen 59
General data 59
Toebehoren 59
NAZORG 60
Opslaan hogedrukreiniger 60
Inactiviteit gedurende lange periode 60
Installatie milieuvriendelijk afvoeren 60
DIBO VERTEGENWOORDIGINGEN 61
TECHNISCHE DATA 61
Overzichtstabel machines 61
Legende 64
KLEURTABEL NOZZLES 65

NL GARANTIE
DiBO 6
Garantie
Garantieperiode: zie bijgeleverd garantiebewijs.
• Inbegrepen:
Algemene onderdelen die aantoonbaar defect gegaan zijn als gevolg van
materiaalfouten, fabricagefouten of gebrekkige arbeidsprestatie. Elektrische
onderdelen welke vallen onder deze bepaling.
• Garantietermijn:
Deze gaat in op datum van levering. Defecten worden uitsluitend door de
garantie gedekt als er een volledig ingevuld en ondertekend garantiebewijs
opgestuurd is naar DiBO (adres zie hieronder) of door via de website het
garantiebewijs te registreren op www.dibo.com. De garantieperiode bedraagt
5 jaar vermits er aan enkele voorwaarden wordt voldaan.
Garantievoorwaarde bij 5 jaar garantie:
• De machine dient regelmatig volgens het onderhoudsschema (minimaal
1 keer per jaar) worden aangeboden voor een onderhoudsbeurt bij DiBO of
een erkend service / onderhoud station.
• Deze garantieperiode kan enkel worden gegarandeerd vermits het
aantonen van een onderhoudsbewijs.
• Uitgesloten zijn slijtage onderdelen, zoals pistolen, lansen, slangen, ...
• DiBO n.v. zal niet in werkuren en kilometervergoedingen tegemoetkomen.
• Registreer uw machine via uw klant- of dealeraccount.
DiBO n.v.
Hoge Mauw 250
2370 Arendonk
België
Voor een aanvraag tot garantie dient u zich onmiddellijk tot uw leverancier te
wenden. Een garantieaanvraag die te laat wordt gemeld, wordt niet meer in
behandeling genomen.
• Garantieverlening:
De garantieverlening geschiedt door reparatie aan het defecte onderdeel. De
verzendkosten zijn altijd voor rekening van de klant. De vervangen defecte
onderdelen worden eigendom van DiBO n.v..
• Niet in de garantie inbegrepen:
Indirect ontstane schade.
Normale slijtage.
Beschadigingen ontstaan door nalatigheid of ondeskundige gebruik.
Schade opgelopen tijdens laden, lossen of transport.
Schade door bevriezing.
Schade die te laat wordt aangemeld.
Kosten van reparatie door derden.
• Garantie vervalt:
Bij verandering van eigenaar.
Bij wijzigingen / reparaties van een door niet erkend DiBO technieker.
• Aansprakelijkheid:
DiBO n.v. kan als fabrikant niet aansprakelijk gesteld worden voor
persoonlijk letsel, schade aan eigendommen van derden, bedrijfsschade,
productieverlies, kapitaalverlies, verlies van goederen en dergelijke,
die ontstaan zijn door gebrekkige of te late levering van een verkocht
artikel, ongeacht de oorzaak hiervan. DiBO n.v. kan ook niet aansprakelijk
gesteld worden voor eventuele schadelijke gevolgen van chemische
reinigingsmiddelen die worden toegevoegd.

GARANTIE NL
DiBO 7
De machine is zodanig ontworpen en gebouwd dat ze veilig gebruikt en
onderhouden kan worden. Dit geldt voor de toepassing, de omstandigheden en
de voorschriften zoals in deze documentatie beschreven. Het lezen van deze
documentatie en het opvolgen van de instructies zijn dus noodzakelijk voor
iedereen die met of aan deze machine werkt. Bij professioneel gebruik is het
de verantwoordelijkheid van de werkgever dat deze instructies bekend zijn en
nageleefd worden. Er kunnen extra veiligheidsmaatregelen voorgeschreven
zijn door het bedrijf of het land waar de machine in gebruik is. Dit betreft met
name de arbeidsomstandigheden.

NL MARKERING DOOR AANDACHTSSYMBOLEN
DiBO 8
Markering door
aandachtssymbolen
In deze bedieningshandleiding en op de machine kunnen enkele zones met
aandachtssymbolen worden benadrukt. Deze aandachtssymbolen wijzen op
een mogelijk gevaar of aandachtspunt. Het negeren van zulke aanwijzingen
kan leiden tot lichamelijke verwondingen, machine- of bedrijfsschade.
-Bedieningshandleiding:
Voor u de hogedrukreiniger in bedrijf neemt dient u deze
bedieningshandleiding aandachtig door te nemen en hem steeds binnen
handbereik te bewaren.
Let op:
Het niet (of niet precies) opvolgen van deze werk- en/of bedieningsinstructies
kan leiden tot ernstig persoonlijk letsel, dodelijk ongeval, zware machine- of
bedrijfsschade.
-Elektrische spanning:
Deze instructies wijzen op het correct omgaan met elektrische onderdelen van
de machine. De met dit symbool gemarkeerde zones op de machine bevatten
elektrische onderdelen en mogen nooit door onbevoegde worden geopend of
aangepast.
-Giftige stoen:
Wanneer de machine is uitgerust om met chemische additieven te werken, kan
het negeren van deze aandachtspunten leiden tot irritaties, verwondingen tot
zelfs dodelijke afloop. Volg de productinstructies steeds nauwgezet op.
-Brandgevaar:
Deze instructies duiden op handelingen welke brand kunnen veroorzaken,
welke kunnen leiden tot ernstige schade en persoonlijk verwondingen.
-Hittegevaar:
Deze instructies duiden op gevaren voor hitte en hete oppervlakken, welke
persoonlijke verwondingen kunnen veroorzaken. Gemarkeerde zones op de
machine mogen NOOIT worden aangeraakt of benaderd wanneer de machine
in bedrijf is en zelfs bij een uitgeschakelde machine blijft aandacht noodzakelijk.
Aanwijzing:
Deze instructies bevatten informatie of adviezen welke het werk
vergemakkelijken en voor een veilig gebruik zorgen.
-Hand/arm trillingen:
Deze instructie duidt op informatie en gevaren van hand/arm trillingen, welke
kunnen leiden tot ernstige schade en persoonlijk verwondingen. Volg de
instructies steeds nauwgezet op.

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 9
Veiligheid–algemene
waarschuwingen
Algemeen:
De DiBO hogedrukreiniger is een reiniger, die een waterstraal onder hoge
druk voortbrengt. De reiniger mag uitsluitend worden gebruikt door getrainde
en gekwalificeerde personen die in de bediening ervan zijn geïnstrueerd en
uitdrukkelijk met de bediening ervan belast zijn. Een volledige kennis van
deze handleiding is daarom noodzakelijk. De machine is niet geschikt voor
gebruik door kinderen of jongeren (t.e.m. 16 jaar). Niet geïnstrueerd personeel
of personen met beperkte psychische, fysische of motorische vaardigheden
mogen het apparaat niet gebruiken. Als de machine door andere personen
gebruikt wordt dient u als eigenaar de gebruiker op de hoogte te stellen van de
veiligheidsvoorschriften. Naast de gebruiksaanwijzing en de in het land waar
de machine wordt gebruikt geldende, bindende regelingen inzake ongevallen
preventie, dienen ook de erkende vaktechnische regels voor veilig en
oordeelkundig werk in acht te worden genomen. Elke werkwijze die gevaarlijk
kan zijn voor de veiligheid, dient te worden nagelaten.
Hogedrukslangen:
Hogedrukslangen, fittingen en verbindingsstukken zijn belangrijk voor de
veiligheid van de machine. Gebruik alleen door de fabrikant goedgekeurde
hogedrukonderdelen! Gebruik de hogedrukslang niet als trekkabel. Maximaal
toegelaten werkdruk en temperatuur staan op de hogedrukslang gedrukt.
Slangen na het gebruik met heet water laten aoelen of apparaat kort met
koud water gebruiken. Let op voor struikelgevaar wanneer de hogedrukslang
van de haspel wordt afgerold.
Spuiten met hogedrukstraal:
De hogedrukstraal kan gevaarlijk zijn als zij misbruikt wordt. De straal mag niet
op uzelf, personen, dieren, onder elektrische spanning staande installaties of op
het toestel zelf worden gericht.
-Elektrische apparaten nooit met water afspuiten:
gevaar voor personen, kortsluitingsgevaar.
Gevoelige delen niet met de puntstraal reinigen. Bij het reinigen op voldoende
afstand tussen de hogedruksproeier en het oppervlak letten om een
beschadiging van het te reinigen oppervlak te vermijden.
Tijdens het bedrijf alle afdekkingen en deuren van de machine gesloten
houden.
Baken de spuitplaats duidelijk af en voorzie hierbij een afgebakende afstand
van minimum 6 m rond de spuitplaats.
Verwijder alle losliggende elementen binnen de spuitplaats, welke zouden
kunnen opvliegen.
Spuit nooit vanaf een onstabiele standplaats (ladder, bootje, steiger, ...).
Tijdens het werken met de machine treden aan de spuitlans terugslagkrachten
op.
Indien de spuitlans schuin staat, treedt er bovendien een draaimoment op.
Houd daarom de spuitlans met beide handen vast.
Veiligheidskleding, veiligheidsbril en gehoorbescherming dragen!

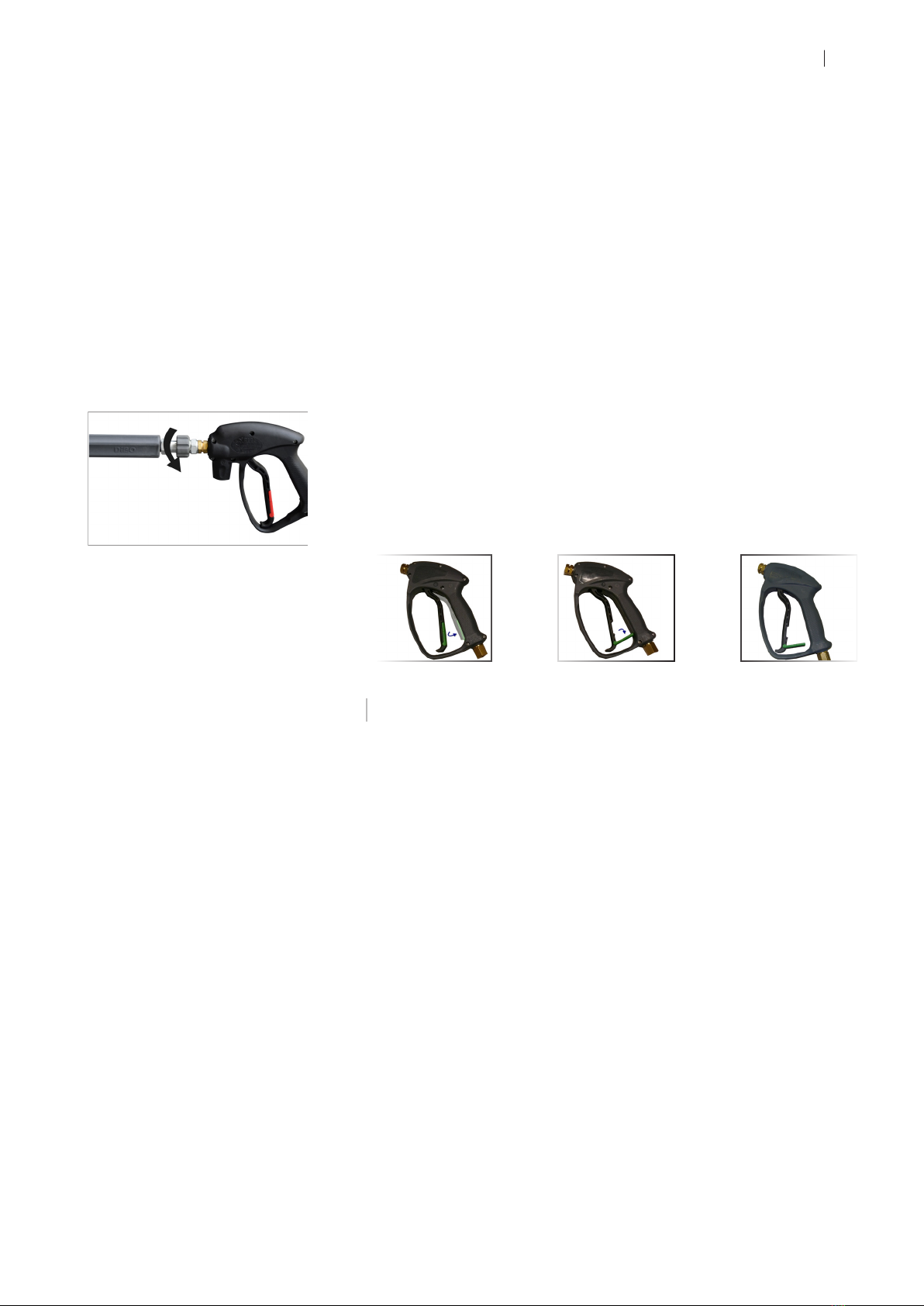

• Spuitlans:
Schakel de machine uit als de spuitlans vervangen wordt.
Let op de aanwezigheid van de beschermkap rond de spuitkop.
Draai de lanskoppeling op het pistool stevig vast. De hendel van het pistool
mag bij gebruik niet worden vastgeklemd.
Voor de spuitwerkzaamheden: houd de spuitlans steeds naar beneden
gericht!

NL VEILIGHEIDALGEMENE WAARSCHUWINGEN
DiBO 10
Machine:
Neem de machine nooit zonder water in gebruik. Zelfs een kortstondig gebrek
aan water kan tot ernstige beschadigingen leiden! Wanneer de machine op
een drinkwaterleidingnet wordt aangesloten, dienen de daarover bestaande
voorschriften (EN 1717) te worden nageleefd. De machine dient op een stabiele
horizontale ondergrond te staan met de rem op!
Werken bij kunstlicht: indien daglicht niet voldoende zichtbaarheid
biedt tijdens het bedrijf, strekt het gebruik van aangepaste waterdichte
verlichtingsarmaturen tot aanbeveling. In ruimten voorzien van standaard
verlichting moet deze op ruime afstand van de waterstraal blijven. Werk nooit
tijdens ongunstige weersomstandigheden (bijv: onweer, regenweer,...) in de
open lucht. De machine aan tankstations of in andere gevarenzones wegens
het explosiegevaar, dat van de branderketel kan uitgaan, slechts buiten de
vastgelegde gevarenzone inzetten. Vaste instellingen van de machine mogen
in geen geval zelf gewijzigd worden.De hogedrukreiniger is door DiBO
bedrijfsklaar gemaakt en getest volgens de geldende veiligheidsnormen.
Nooit oplosmiddelhoudende vloeistoen zoals benzine, olie of verdunning
aanzuigen, de ontstane sproeinevel kan uiterst ontvlambaar en/of giftig
zijn. Wanneer de machine in bedrijf is mag deze nooit onbeheerd worden
achtergelaten. Let op voldoende ventilatie. Machine niet afdekken of in ruimten
gebruiken met onvoldoende ventilatie! Voertuigbanden/bandventielen mogen
uitsluitend gereinigd worden van op een minimum spuitafstand van 30 cm.
Anders kan de voertuigband/het bandventiel beschadigd worden door de
hogedrukstraal.
Het eerste teken van een beschadiging is de verkleuring van de band.
Beschadigde voertuigbanden zijn een bron van gevaar. Asbesthoudende en
andere materialen die gevaarlijke stoen bevatten, mogen niet afgespoten
worden.
Waterafvoer:
Zorg voor een degelijke en vlotte waterafvoer van het afvalwater. Als er met
schadelijke chemicaliën gereinigd wordt of wanneer het te reinigen object sterk
vervuild is, moet het afvalwater worden gezuiverd alvorens dit in de riool te
lozen.
-Diverse (reinigings/onthardings/ontkalkings)
middelen (indien van toepassing):
Vermijd het toevoegen van chemicaliën of reinigingsmiddelen aan het
waterreservoir! Lees altijd eerst de voorschriften op de verpakking van het
gebruikte product . Reinig nooit met ontvlambare producten. Zorg voor
aparte opvang/reinigingvan afvoerwater. Zorg voor de nodige persoonlijke
beschermingsmiddelen ( handschoen, kleding, bril, ... ).
Vermijd morsen van het gebruikte product! Volg de instructies van het product
nauwgezet op.
Zet de ‘product’ tank direct naast de machine. Verwijder de vuldop en hang de
aanvoerslang in de tank.
Zorg steeds voor een ontluchtingsgat aan de vuldop!
Zorg er dus steeds voor dat de gebruikte tank voldoende beschermd is tegen
het gebruikte medium.
Ontharder:
Speciale vloeistof voor ontharden van hard en zeer hard water. Toepassing
van dit product verminderd aanzienlijk het vasthechten van zwevende
kalk- en ijzerchloridedeeltjes op leidingen, sproeikoppen e.d. van
verwarmingsapparatuur, hogedruk- en stoomcleaners, enz...
Een continue gebruik zal de levensduur van de machine aanzienlijk verlengen
en gelijktijdig het rendement sterk verbeteren. Gebruik de DiBO ontharder
(1.837.001/3.8550.650) , contacteer DiBO voor meer info. Een goede ontharder
is:
• Biologisch areekbaar
• PH tussen 6-9
• NIET ontvlambaar

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 11
Verkeer:
Bescherm leidingen en kabels die over een rijweg lopen met rijplaten.
Persoonlijke veiligheidsmaatregelen:
De machine niet verplaatsen tijdens bedrijf. Vermijd een slechte
lichaamshouding.
Raadpleeg bij huidpenetratie onmiddellijk een arts en meld zeker het soort
gebruikte product.
-Bijzondere aanwijzingen voor heetwaterapparaten
(indien van toepassing):
Als brandstof mag uitsluitend de voorgeschreven brandstof gebruikt worden.
Ongeschikte brandstoen mogen niet worden gebruikt daar ze een gevaar
kunnen vormen. Tank nooit als de machine in bedrijf is.
De branderketel niet aanraken en de gasafvoeropening niet afdekken.
Blessure- en brandgevaar. Tank nooit in de nabijheid van een warmtebron
of een open vlam. Niet roken! Brandstof is een vluchtig giftige stof, adem de
dampen niet onnodig in.
-Inbouwen van machines en rookgasafvoer in
een werkruimte (indien van toepassing):
Bij het inbouwen van machines met verbrandingsmotor in een lokaal
dient men te zorgen voor voldoende luchtaanvoer en voor voldoende
rookgas–luchtafvoer. De branderuitlaat moet een vrije doorlaat hebben.
Verbrandingsgassen niet in een afgesloten ruimte laten vrijkomen,
schouw/afzuiging gebruiken.Gebruik een trekonderbreker bij een te lange
schouw/afzuiging, dit om mogelijke tegendruk te voorkomen waardoor de
verbrandingsketel te heet kan worden! Voor verdere technische info omtrent
het inbouwen van de machines gelieve contact op te nemen met de DiBO
verdeler. Let op voor beschadigingen door de binnendringende koude lucht bij
vriestemperaturen, via de luchtafvoer.
-Trillingen (hand/arm):
De trillingen (hand/arm) hebben geen nefaste invloed bij gebruik van de
reiniger met gewone nozzle. De actiewaarde van 2,5 m/s en grenswaarde van
5,0 m/s (= de risico indicatie) worden hierbij niet bereikt bij intensief gebruik
op wekelijkse basis! Een lange gebruiksduur van een reiniger met roterende
kop kan door de vibraties aan lans en spuitpistool, leiden tot lichamelijke
kwalen zoals bijv.: doorbloedingsstoornissen (zie technische gegevens).
Zorg daarom steeds voor je persoonlijke beschermingsmaatregelen zoals
bijv.: handschoenen. Bij regelmatig, langdurig gebruik van de reiniger en bij
herhaaldelijk optreden van de symptomen (bv: kriebelen van vingers, koude
vingers, pijn in gewrichten van hand/arm, zenuwstoornis) raden wij aan een
medisch onderzoek te ondergaan! Ononderbroken werken gedurende een
lange periode is dus afgeraden bij gebruik van de lans met roterende kop, werk
daarom met pauzes om de blootstellingstijd te verkorten, gebruik wisselend de
gewone nozzle gedurende een periode of verander regelmatig van bediener.
Aanwijzing betreende mogelijke inademing van aërosolen:
Tijdens het gebruik van de reiniger kunnen aërosolen ontstaan. Deze aërosolen
zijn schadelijk voor de gezondheid.
Neem de nodige voorzorgsmaatregelen om mogelijke inademing van
aërosolen te voorkomen (bijv. : stofmaskers ter bescherming, klasse FFP 2
of hoger). De DiBO lans is uitgerust met een beschermdop vooraan die een
minimale bescherming biedt tegen het vrijkomen van aërosolen.

NL VEILIGHEIDALGEMENE WAARSCHUWINGEN
DiBO 12
Aanhanger (indien van toepassing):
Klim niet op de aanhanger als deze niet aangekoppeld is, gebruik de
aanhanger niet als hefinrichting van zowel personen of dieren! Eventuele
veiligheidsvoorzieningen mogen niet verwijderd of buiten werking gesteld
worden. Let op voor mogelijke beknelling, overschrijd de maximale belasting/
maximaal toegelaten kogeldruk niet (zie typeplaatje). Voor het rijden met de
aanhanger is tevens een relevant rijbewijs noodzakelijk. Uw aanhanger dient
ALTIJD voorzien te zijn van een goede leesbare, ociële kentekenplaat volgens
de in uw land geldende voorschriften. Plaats de plaat aan de achterzijde van de
trailer en zorg ervoor dat deze goed belicht wordt door de kentekenverlichting!
Let tevens op uw bandenspanning!
Let op voor mogelijk slip- of slingergevaar, pas uw snelheid aan de toestand van
het wegdek en de belading!
Dat geldt in het bijzonder voor bochten, merk op dat uw wagen anders reageert
met de aanhanger gekoppeld!
Bij afdalingen met een geremde, beladen aanhanger, is het belangrijk dat
u de snelheid te beperkt voor het weggedrag en beheersbaarheid van uw
combinatie. Hanteer deze snelheidsbeperking niet als streven maar als
absolute maxima!
• Parkeerrem (geremde versie):
Let op voor gevaar voor ongelukken door mogelijke defecte parkeerrem.
Als de aanhanger van het trekkende voertuig wordt losgekoppeld, steeds
de parkeerrem aantrekken en met 2 extra wielblokkeringen borgen.Bij het
parkeren of wegzetten van de gehele combinatie tevens de parkeerrem
aantrekken!
Gevaar voor verwondingen: tot de volle remkracht in werking treedt kan de
aanhanger terugrollen.
Bij het parkeren van de aanhanger opletten dat er voldoende afstand is.
• Hulpkoppeling:
De hulpkoppeling altijd door het oog van de geleiding halen (zie foto 1
hieronder)! Hulpkoppeling niet om het steunwiel wikkelen! Breng deze zo aan
dat het rijden van bochten probleemloos mogelijk wordt.
Respecteer de landspecifieke voorschriften voor het aanbrengen van de
hulpkoppeling.
Let op voor losraken van de aanhanger.
• Steunwiel/steunpoot:
Opletten dat het steunwiel steeds goed vastzit en de verwijderbare steunpoot
is ingeklapt, alvorens te rijden op de openbare weg!
Werken met stoom (indien van toepassing):
Er bestaat een kans op brandwonden bij werktemperaturen boven 98°C!
Stoomstraal nooit aanraken! Let op, sommige materialen kunnen spanningen
veroorzaken wanneer U deze oppervlakken reinigt met stoom (bv: kans
op glasbreuk bij reinigen van glasoppervlak), daarom altijd het te reinigen
oppervlak eerst zachtjes instomen! Zorg altijd voor voldoende persoonlijk
beschermingsmiddelen wanneer U reinigt met stoom! Gebruik het geschikte
spuitgereedschap!
Afdekzeil (optie):
Het afdekzeil (tarpaulin) enkel gebruiken tijdens transport of wanneer men de
reiniger NIET gebruikt.
Tijdens spuitwerkzaamheden: het afdekzeil verwijderen en los maken (dit
o.w.v. voldoende ventilatie (luchtkanaal) en toegang/zichtbaarheid van het
bedieningspaneel)!

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 13
Levensduur van de reiniger:
De levensduur van uw reiniger wordt bepaald/is aankelijk van de zorg en
de onderhoudsinterventies die U besteedt aan de reiniger. De instructies,
informatie en suggesties in deze handleiding (en alle meegeleverde
documentatie) zijn hiervoor een leidraad op garantie tot een optimale
levensduur. Het vermijden van risico’s, reparaties, uitvallen van de reiniger
verbetert de betrouwbaarheid van de machine. Het regelmatig uitvoeren van
een onderhoudsprocedure verlengt bovendien de levensduur.
Risicoanalyse:
Op de machine is een risicoanalyse uitgevoerd. De risicoanalyse richt zich
op het in kaart brengen van de belangrijkste risico’s die tijdens gebruik en/of
onderhoud kunnen optreden en de maatregelen die zijn getroen om het risico
uit te sluiten of tot een minimum te beperken. Om deze risico’s te beperken zijn
de veiligheidsregels te volgen.
Let wel; de machine is zodanig opgebouwd om gevaarlijke situaties zoveel
mogelijk te vermijden, maar een totaal risicovrije machine is niet mogelijk. Er zijn
altijd restrisico’s aanwezig.
Lees daarom alle (veiligheid)instructies in dit hoofdstuk zorgvuldig door en
informeer U als er onduidelijkheden zijn.
Onderhoud:
Elektromechanisch, pneumatisch en hydraulisch werk moet steeds worden
uitgevoerd door personen met vakbekwaamheid rond deze specifieke
werkzaamheden. Informeer steeds de verschillende operatoren alvorens
te starten met speciale- en/of onderhoudswerkzaamheden. Volg steeds de
onderhouds- en/of inspectiewerkzaamheden op zoals beschreven in deze
handleiding. Ook de periodieke controles en het vervangen van onderdelen
moeten opgevolgd worden zoals beschreven.
Wij adviseren dat nieuwe mensen worden geïnstrueerd over de mogelijke
gevaren, alsmede het voorkomen van de verschillende gevaren.

NL VOOR HET IN GEBRUIK NEMEN
DiBO 14
Voor het in gebruik nemen
Vóór elke inbedrijfsstelling moeten alle wezenlijke delen van de
hogedrukreiniger gecontroleerd worden zoals bv: zit de lanskoppeling
stevig vast, hogedrukslangen en elektrische bedrading controleren op
beschadigingen. Controleer, alvorens stekker in stopcontact te steken of de
elektrische indicaties op het naamplaatje overeenstemmen met de waarden
op het voedingsnet (bv: elektrische spanning,...) (als van toepassing). Machine
in bedrijf zetten. Spoel de slangen, pistool en lans minimaal 1 minuut met zuiver
water (Pistool in de vrije ruimte richten). Controleer of van het te reinigen object
gevaarlijke stoen zoals bv. asbest en olie kunnen losraken en het milieu
kunnen vervuilen. Overtuig uzelf van de veiligheidsvoorschriften uit voorgaand
hoofdstuk. Laat de hoofdschakelaar/sleutelschakelaar op stand 0- OFF (=UIT).
Alvorens de reiniger in gebruik te nemen: beschermingskap sluiten (als van
toepassing) & bij de optie afdekzeil (als van toepassing), deze demonteren.
WATER AAN EN AFVOEREN TOT STAND BRENGEN
1 Wateraanvoer tot stand brengen
De wateraanvoerleiding kan (naar omstandigheden) worden aangesloten op
een eigen watervoorziening (onder druk, ...) of op een drinkwaterleidingnet
met waterbak. Wanneer de machine op een drinkwaterleidingnet wordt
aangesloten, dienen de daarover bestaande voorschriften (EN 1717) te worden
nageleefd. Indien nodig in de wateraanvoerleiding een filter plaatsen.
• Wateraanvoer onder druk :
• Maximum slang lengte 50 m (160 ft), minimum slang diameter (inwendig)
12.7 mm (1/2”). Controleer de waterdruk met behulp van een watermeter.
• Water aanvoer bij units met HT- pompen:
• Wanneer de unit een HT pomp heeft dient men een voordrukpomp te
plaatsen.
2 Water afvoeren
Controleer dat alle waterafvoeren correct op de riolering zijn aangesloten.
Neem de nodige maatregelen opdat het afvalwater zuiver genoeg is om te
lozen.
3 Anti-legionellabacterie maatregel
Als de machine enige tijd heeft stil gestaan, moet het water in de machine
boven een afvoer afgelaten worden.
Stilstaand water dat tussen de 20-55 °C warm is kan de legionellabacterie
veroorzaken.
• Reinig daarom jaarlijks de leidingen en vaten.
• Spoel periodiek na.
• Verwijder mogelijk bezinksel
BRANDSTOFTANK VULLEN
De reiniger wordt geleverd met een lege brandstoftank, vul de tank voor de
eerste inbedrijfsstelling met brandstof! Wanneer de brandstoftank leeg is loopt
de brandstofpomp droog en raakt deze defect. Vermijd morsen van brandstof,
zeker op warme machine delen. De tank van de branderketel vullen met lichte
brandstofolie of dieselolie. ( DIN 51 603 ) Respecteer de vulhoeveelheid van de
brandstoftank. Zie technische gegevens voor tankinhoud en soort brandstof.
Bij temperaturen onder 8°C begint de brandstof te stollen ( parane
afscheiding). Daardoor kunnen moeilijkheden bij het starten
van de dieselmotor en/of brander ontstaan. DiBO raad aan om
gedurende de koude periode (wintermaanden) een stolpunt- of
vloeiverbeteraar aan de brandstof toe te voegen. Als alternatief
kan in een tankstation “winterdiesel” worden getankt.

BEDIENING NL
DiBO 15
Bediening
ALGEMEEN
Ongeacht het type hogedrukreiniger bestaat de reiniger uit een reeks
kenmerkende machineonderdelen welke hieronder beschreven worden. Zo
heeft elke reiniger zijn eigen maximum druk en maximaal debiet. Deze kunt u
terug vinden in de technische gegevens van de machine.
VISUELE VOORSTELLING
SBH-D
1 ontstekingstrafo
2 hogedrukpomp
3 brandstofpomp
4 brandermotor
5 brander
6 elektromotor
7 watertank
8 drukregelventiel
1 sleutelcontact
2 hoofdschakelaar
3 temperatuurregelaar
1
4
8
2
3
5
6
7
1
2
3

NL BEDIENING
DiBO 16
SBH-G
1 branderkast
2 gasbrander
3 bedieningskast
4 elektromotor
5 drukregelventiel
6 HD-pomp
7 drukschakelaar
1
4
5
2
6
3
7
12
1 hogedrukuitgang
2 watertank

BEDIENING NL
DiBO 17
COMPONENTEN OVERZICHT
1 MOTOR
Het type motor hangt af van het type van machine (zie “Technische data” op
pagina 61 ).
2 MANOMETER
Op de manometer kan men de druk aflezen.
3 BRANDER
Het type brander hangt af van het type machine
4 HD POMP
Het type HD- pomp hangt af van het type machine (zie “Technische data” op
pagina 61 ).
5 STEKKER/CONTACTDOOS
De uitvoering van de stekker/contactdoos is landaankelijk. De machine
wordt vanuit de fabriek geleverd zonder stekker. De DiBO verdeler zal de juiste
stekker voor aflevering aanbrengen.
6 CHEMICALIËN INJECTIE
De machine is voorzien van een injector om chemicaliën aan het water toe
te voegen. Het volstaat dat de aanzuigslang, achteraan de machine, in de
chemicaliëntank hangt tot onder het vloeistofniveau. Door de mengkraan af te
stellen, wordt de aangezogen hoeveelheid geregeld. Bij het beëindigen van
de werken, de injector enige tijd zuiver water laten aanzuigen om het systeem
voldoende te spoelen.
7 BRANDSTOFTANK
De brandstoftank kan gevuld worden door de brandstofdop aan de voorzijde
van het bedieningspaneel te verwijderen. De tank is voorzien van een
ontluchtingspijpje, een aanzuigleiding en een retourleiding aan de bovenzijde.
1 branderschakelaar
(met led lamp)
2 hoofdschakelaar
3 kijkglas branderautomaat
5
4
123
6

NL BEDIENING
DiBO 18
8 WATERTANK
De opgebouwde watertank heeft een inhoud van 5 l., en is voorzien van
een vlottersysteem. De watertank is een waterreservoir dat tussen het
waterleidingnet (kraan) en de hogedrukpomp is geschakeld. De watertank
voorkomt dat er drukstoten in het leidingnet kunnen optreden. Drukstoten
ontstaan door het in- en uitschakelen van de spuitstraal. De watertank voorkomt
onder alle omstandigheden dat er chemicaliën in het drinkwaterleidingnet
doordringen.
9 BYPASS
De bypass klep is gemonteerd op de hogedruk pomp. Wanneer er niet
gespoten wordt gaat het water door de bypass terug naar de watertank.
10 BRANDSTOF SBHG
Als brandstof mag uitsluitend gas worden gebruikt. Wanneer ongeschikte
brandstoen zoals bv. benzine worden gebruikt, bestaat explosiegevaar.
Bediening
BEDIENINGSCOMPONENTEN
1 HOOFDSCHAKELAAR SBHD
De hoofdschakelaar bevindt zich links boven op het bedieningspaneel. De
hoofdschakelaar heeft drie standen:
• 0 - STOP= UIT
• 1 - START= Bedrijfsstand (spuiten met koud water)
• 2 - BRANDER= Bedrijfsstand (spuiten met warm water)
2 HOOFDSCHAKELAAR SBHG
De hoofdschakelaar is uitgevoerd als een draaiknopschakelaar en heeft twee
standen:
• 0 = UIT
• 1 = AAN
3 BRANDERSCHAKELAAR SBHG
De branderschakelaar is uitgevoerd als een draaiknopschakelaar en heeft twee
standen:
• 0 = UIT
• 1 = AAN
De branderschakelaar heeft ook een ingebouwde meldlamp. Als de lamp niet
brandt is er geen temperatuurvraag (draai aan temperatuurregelaar) of geen
gastoevoer.
4 MENGKRAAN
Met de mengkraan kan de concentratie van de toe te voegen chemicaliën
nauwkeurig worden afgesteld:
• Mengkraan linksom is chemicaliën vermeerderen.
• Mengkraan rechtsom is chemicaliën verminderen.
De mengkraan werkt slechts goed indien de aanzuigslang voldoende onder het
vloeistofniveau in de chemicaliëntank is gehangen.
5 TEMPERATUURREGELKNOP
De temperatuurregelknop is uitgevoerd als draaiknop. Met de
temperatuurregelknop kan de maximum temperatuur van het reinigingswater
worden ingesteld:
• Draaiknop linksom is minimum temperatuur
• Draaiknop rechtsom is maximum temperatuur
Stel proefondervindelijk vast met welke spuitdruk en bij welke temperatuur het
beste kan gereinigd worden, zonder het object te beschadigen. Eiwithoudend
vuil, rubber of kunststof: knop niet hoger dan 50°C.

BEDIENING NL
DiBO 19
6 KIJKGLAS SBHG
Aan de hand van het kijkglas kan men de conditie van de branderautomaat
checken.
7 DRUKREGELING SBHG
De druk is variabel regelbaar vanaf ca. 60 bar met een wateropbrengst vanaf
2l/min. tot de max. capaciteit aangegeven op de machine.
8 BEDRIJFSURENTELLER
De bedrijfsurenteller bevindt zich aan de voorzijde bij het bedieningspaneel en
geeft het aantal uren aan dat de machine gebruikt is geweest.
9 RESETKNOP SBHG
De resetknop is een verlichte drukknop. Als de resetknop gedurende 3
seconden (of meer) ingedrukt wordt krijgt men de foutmelding te zien waarbij
de fout kan vastgesteld worden aan de hand van de knipperfrequentie.
10 GASDRUK INDICATIELAMP SBHG
De indicatielamp gaat branden wanneer de gasklep open is en de brander aan.
11 SPUITGEREEDSCHAP
Het hogedrukspuitpistool is uitgevoerd met een grijze handgreep.
• Niet spuiten: hendel in de handgreep loslaten.
• Spuiten: Hendel in de handgreep indrukken.
• Spuitbeveiliging: klap de blokkeerpal in de hendel uit.
De machine is standaard voorzien van een enkele spuitlans. Controleer tijdens
het spuiten regelmatig of de lanskoppeling nog stevig handvast op het pistool
zit.
IN BEDRIJF ZETTEN
1 SBH-D
• Zet de machine zoveel mogelijk horizontaal.
• Sluit het spuitpistool met hogedrukslang (zonder spuitlans) aan op de
hogedrukreiniger.
• Sluit de hogedrukreiniger elektrisch aan (stekker in de wandcontactdoos,
230/400V).
• Draai de hoofdschakelaar naar positie 1=AAN.
• Richt het spuitpistool in de vrije ruimte en bedien het pistool tot de waterstraal
geheel ontlucht is (circa 30 seconden).
• Draai de hoofdschakelaar op positie 0=UIT.
• Bevestig de spuitlans aan het spuitpistool.
• Draai de hoofdschakelaar naar positie 1=AAN.
• Bedien het spuitpistool en controleer de werkdruk op de manometer. Verstel
indien nodig de drukregelaar voor de juiste spuitdruk.
• Voor warm water draait men de hoofdschakelaar naar positie 2=BURNER.
• Stel bij gebruik van warm water de temperatuurregelknop in op de gewenste
stand.
• Stel de concentratie van de toe te voegen chemicaliën af door de mengkraan
op het bedieningspaneel naar behoefte open te draaien.

NL BUITEN WERKING STELLEN
DiBO 20
2 SBH-G
• Zet de hoofdschakelaar op positie 1 = AAN.
• Reinigen met warm water: zet de branderschakelaar op positie 1 = AAN.
• Stel de gewenste temperatuur in met behulp van de temperatuur regelknop.
• Na het in bedrijf zetten komen de leidingen automatisch onder druk te staan.
• Indien er geen doorstroming is gedurende 30 seconden wordt de pomp
automatisch uitgeschakeld.
• De pomp wordt automatisch herstart na het bedienen van het spuitpistool.
• OPTIE: indien men beschikt over 2 SBH-G is er de mogelijkheid om deze met
behulp van een stuurkast aan elkaar te koppelen en te besturen.
• Via het kijkgat kan je de toestand van de branderautomaat controleren. Als
de indicatie oranje is nadien begint te flikkeren wil dit zeggen dat de gasklep
open staat. Bij een ontsteking van de gasbrander wordt de kleur groen of
rood (bij een mogelijke fout, zie verder in de handleiding).
HOGE TEMPERATUUR POMPEN
Er dient een voordruk(pomp) aanwezig te zijn bij de HT pompen (pompen met
hoge temperatuur). De voordruk(pomp) dient om voldoende debiet van water
te voorzien om de hogedrukpomp te voeden en om cavitatie te voorkomen.
Cavitatie is het verschijnsel dat in een bewegende vloeistof de plaatselijke druk
lager wordt dan de dampdruk van de vloeistof. Hierdoor zullen dampbellen
ontstaan die met kracht kunnen imploderen in de pomp en beschadigingen
kunnen veroorzaken. Voor al deze toepassingen bij hoge temperatuur, is het
ABSOLUUT ESSENTIEEL om de pomp met positieve druk te voeden (minstens
3 bar) en met een voldoende hoeveelheid water.
Buiten werking stellen
CHEMICALIËNTANK
Zet de bedrijfsschakelaar op OFF. Haal de aanzuigslang uit de chemicaliëntank
en hang het in een emmer met zuiver water. Sluit de chemicaliëntank met een
dop af. Machine in bedrijf zetten. Spoel de slangen ,pistool en lans minimaal 1
minuut met zuiver water. (Pistool in de vrije ruimte richten).
LANS EN PISTOOL
Ontkoppel de lans en berg deze op. Zet de bedrijfsschakelaar op OFF. Draai de
wateraanvoer dicht. Hoge- en lagedrukslangen oprollen.
MACHINE
Reinig indien nodig de waterfilter. De handleiding binnen handbereik opbergen.
WATER AFVOEREN
Reinig naar behoefte de watervoorziening.
MACHINE OPBERGEN
Zorg dat de machine vorstvrij staat.
TRANSPORT
Let bij transport op het volgende: Houdt de machine tijdens transport zoveel
mogelijk horizontaal, hiermee voorkomt men dat er olie uit de pomp lekt. Laad
de machines met behulp van een heftruck, hydraulische laadvloer of een takel.
Sjor de machines (indien nodig) degelijk op de laadvloer vast.
TRANSPORT BIJ VORST
Vervang de wateraanvoerslang door een kort stukje slang en hang dit met zijn
uiteinde in de antivries, zodat de machine de antivries kan opzuigen. Haal de
lans van het pistool en zet de machine in werking. Spuit tot er antivries uit het
pistool komt. De machine is nu met antivries gevuld, stop de machine.
Tip: Door het uitstromende antivrieswater op te
vangen, kan dit later worden hergebruikt.
