Dibo IBH Series User guide

IBH
1.780.020
1 NL - NEDERLANDS
Lees deze oorspronkelijke gebruiksaanwijzing aandachtig door
alvorens de hogedrukreiniger in gebruik te nemen. Neem alle
veiligheidsvoorschriften in acht!
2 FR - FRANÇAIS
Lisez ce mode d’emploi original attentivement avant d’utiliser le nettoyeur
à haute pression. Prenez toutes précautions de sécurité nécessaire!
3 EN - ENGLISH
Read this original instructions manual attentively before operating the
high pressure cleaner. Take all safety instructions in mind!
4 DE - DEUTSCH
Vor Inbetriebnahme des Hochdruckreinigers ist diese
Orginalbetriebsanleitung sorgfältig zu lesen. Befolgen Sie sämtliche
Sicherheitshinweise!
www.dibo.com

COLOFON NL
DiBO 3
Colofon
© 1978-2020 Copyright DiBO n.v.
Niets uit deze uitgave mag verveelvoudigd en/of openbaar gemaakt worden
door middel van druk, fotokopie, microfilm of op welke wijze dan ook, zonder
voorafgaande schriftelijke toestemming van DiBO n.v.®.
Dit geldt ook voor de bijbehorende beelden, tekeningen en schema’s.
DiBO n.v.® behoudt zich het recht om onderdelen te wijzigen op elk gewenst
moment, zonder voorafgaande of directe kennisgeving aan de afnemer.
De inhoud van deze uitgave kan eveneens gewijzigd worden zonder
voorafgaande waarschuwing. Voor informatie betreende afstellingen,
onderhoudswerkzaamheden of reparaties waar in deze uitgave niet naar
verwezen wordt, wordt u verzocht contact op te nemen met uw leverancier.
Deze uitgave is met alle mogelijke zorg samengesteld.
DiBO n.v.® neemt geen verantwoording op voor eventuele fouten in deze
uitgave of voor de gevolgen ervan.
Datum van uitgifte: 09/01/20 Revisie handleiding: REV C.
Nederlands
IBH
1.780.020

INHOUDSTABEL NL
Inhoudstabel
COLOFON 3
GARANTIE 6
MARKERING DOOR AANDACHTSSYMBOLEN 8
VEILIGHEID–ALGEMENE WAARSCHUWINGEN 9
VOOR HET IN GEBRUIK NEMEN 14
Water aan- en afvoeren tot stand brengen 14
Wateraanvoer tot stand brengen 14
Water afvoeren 14
Anti-legionellabacterie maatregel 14
Brandstoftank vullen 14
COMPONENTEN 15
Algemeen 15
Visuele voorstelling 15
Componenten overzicht 16
In bedrijf zetten 18
BEDIENING 19
Bedieningscomponenten ECO versie 19
Bedieningspaneel FULL- optie versie 19
Afstandsbediening (optie) 21
Instellingen (afstandsbediening 1 ) 22
Instellingen (afstandsbediening 2 ) 22
HT pompen 23
Toepassingsgebied 23
Storingen IBH-M/L 23
BUITEN WERKING STELLEN 24
Algemeen 24
Externe - interne chemicaliëntank 24
Lans en pistool 24
Water afvoeren 24
Machine opbergen 24
Gebruikte vloeistoen milieuvriendelijk afvoeren 24
Transport 24
Algemeen 24
Transport bij vorst 24
Aoelen brander 24
ONDERHOUD 25
Algemeen 25
Onderhoudsschema 25
Algemeen 25
Periodiek onderhoud 25
Controle oliepeil / verversing pompolie 25
Reinigen van de waterfilters 26
Reinigen/vervangen van brandstolter/tank 26
Reinigen van de interne chemicaliëntank 26
Onderhoud voor rekening DiBO technici 26
Omschrijving dagelijkse controle 26
Frame 26
Ventielen + manometer 26
Hogedrukpomp 26
Hogedruk- en lagedruk gedeelte 27
Spuitgereedschap 27
Elektrisch gedeelte 27
Brander 27
Algemene controle van de tanks 27
STORINGSTABEL 28
TECHNISCHE GEGEVENS 29
Algemeen 29
Algemene gegevens 29
Toebehoren 29
NAZORG 30
Opslaan hogedrukreiniger 30
Inactiviteit gedurende lange periode 30
Installatie milieuvriendelijk afvoeren 30
DIBO VERTEGENWOORDIGINGEN 31
TECHNISCHE DATA 31
Overzichtstabel machines 31
Legende 40
KLEURTABEL NOZZLES 41

NL GARANTIE
DiBO 6
Garantie
Garantieperiode: zie bijgeleverd garantiebewijs.
• Inbegrepen:
Algemene onderdelen die aantoonbaar defect gegaan zijn als gevolg van
materiaalfouten, fabricagefouten of gebrekkige arbeidsprestatie. Elektrische
onderdelen welke vallen onder deze bepaling.
• Garantietermijn:
Deze gaat in op datum van levering. Defecten worden uitsluitend door de
garantie gedekt als er een volledig ingevuld en ondertekend garantiebewijs
opgestuurd is naar DiBO (adres zie hieronder) of door via de website het
garantiebewijs te registreren op www.dibo.com. De garantieperiode bedraagt
5 jaar vermits er aan enkele voorwaarden wordt voldaan.
Garantievoorwaarde bij 5 jaar garantie:
• De machine dient regelmatig volgens het onderhoudsschema (minimaal
1 keer per jaar) worden aangeboden voor een onderhoudsbeurt bij DiBO of
een erkend service / onderhoud station.
• Deze garantieperiode kan enkel worden gegarandeerd vermits het
aantonen van een onderhoudsbewijs.
• Uitgesloten zijn slijtage onderdelen, zoals pistolen, lansen, slangen, ...
• DiBO n.v. zal niet in werkuren en kilometervergoedingen tegemoetkomen.
• Registreer uw machine via uw klant- of dealeraccount.
DiBO n.v.
Hoge Mauw 250
2370 Arendonk
België
Voor een aanvraag tot garantie dient u zich onmiddellijk tot uw leverancier te
wenden. Een garantieaanvraag die te laat wordt gemeld, wordt niet meer in
behandeling genomen.
• Garantieverlening:
De garantieverlening geschiedt door reparatie aan het defecte onderdeel. De
verzendkosten zijn altijd voor rekening van de klant. De vervangen defecte
onderdelen worden eigendom van DiBO n.v..
• Niet in de garantie inbegrepen:
Indirect ontstane schade.
Normale slijtage.
Beschadigingen ontstaan door nalatigheid of ondeskundige gebruik.
Schade opgelopen tijdens laden, lossen of transport.
Schade door bevriezing.
Schade die te laat wordt aangemeld.
Kosten van reparatie door derden.
• Garantie vervalt:
Bij verandering van eigenaar.
Bij wijzigingen / reparaties van een door niet erkend DiBO technieker.
• Aansprakelijkheid:
DiBO n.v. kan als fabrikant niet aansprakelijk gesteld worden voor
persoonlijk letsel, schade aan eigendommen van derden, bedrijfsschade,
productieverlies, kapitaalverlies, verlies van goederen en dergelijke,
die ontstaan zijn door gebrekkige of te late levering van een verkocht
artikel, ongeacht de oorzaak hiervan. DiBO n.v. kan ook niet aansprakelijk
gesteld worden voor eventuele schadelijke gevolgen van chemische
reinigingsmiddelen die worden toegevoegd.

GARANTIE NL
DiBO 7
De machine is zodanig ontworpen en gebouwd dat ze veilig gebruikt en
onderhouden kan worden. Dit geldt voor de toepassing, de omstandigheden en
de voorschriften zoals in deze documentatie beschreven. Het lezen van deze
documentatie en het opvolgen van de instructies zijn dus noodzakelijk voor
iedereen die met of aan deze machine werkt. Bij professioneel gebruik is het
de verantwoordelijkheid van de werkgever dat deze instructies bekend zijn en
nageleefd worden. Er kunnen extra veiligheidsmaatregelen voorgeschreven
zijn door het bedrijf of het land waar de machine in gebruik is. Dit betreft met
name de arbeidsomstandigheden.

NL MARKERING DOOR AANDACHTSSYMBOLEN
DiBO 8
Markering door
aandachtssymbolen
In deze bedieningshandleiding en op de machine kunnen enkele zones met
aandachtssymbolen worden benadrukt. Deze aandachtssymbolen wijzen op
een mogelijk gevaar of aandachtspunt. Het negeren van zulke aanwijzingen
kan leiden tot lichamelijke verwondingen, machine- of bedrijfsschade.
-Bedieningshandleiding:
Voor u de hogedrukreiniger in bedrijf neemt dient u deze
bedieningshandleiding aandachtig door te nemen en hem steeds binnen
handbereik te bewaren.
Let op:
Het niet (of niet precies) opvolgen van deze werk- en/of bedieningsinstructies
kan leiden tot ernstig persoonlijk letsel, dodelijk ongeval, zware machine- of
bedrijfsschade.
-Elektrische spanning:
Deze instructies wijzen op het correct omgaan met elektrische onderdelen van
de machine. De met dit symbool gemarkeerde zones op de machine bevatten
elektrische onderdelen en mogen nooit door onbevoegde worden geopend of
aangepast.
-Giftige stoen:
Wanneer de machine is uitgerust om met chemische additieven te werken, kan
het negeren van deze aandachtspunten leiden tot irritaties, verwondingen tot
zelfs dodelijke afloop. Volg de productinstructies steeds nauwgezet op.
-Brandgevaar:
Deze instructies duiden op handelingen welke brand kunnen veroorzaken,
welke kunnen leiden tot ernstige schade en persoonlijk verwondingen.
-Hittegevaar:
Deze instructies duiden op gevaren voor hitte en hete oppervlakken, welke
persoonlijke verwondingen kunnen veroorzaken. Gemarkeerde zones op de
machine mogen NOOIT worden aangeraakt of benaderd wanneer de machine
in bedrijf is en zelfs bij een uitgeschakelde machine blijft aandacht noodzakelijk.
Aanwijzing:
Deze instructies bevatten informatie of adviezen welke het werk
vergemakkelijken en voor een veilig gebruik zorgen.
-Hand/arm trillingen:
Deze instructie duidt op informatie en gevaren van hand/arm trillingen, welke
kunnen leiden tot ernstige schade en persoonlijk verwondingen. Volg de
instructies steeds nauwgezet op.

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 9
Veiligheid–algemene
waarschuwingen
Algemeen:
De DiBO hogedrukreiniger is een reiniger, die een waterstraal onder hoge
druk voortbrengt. De reiniger mag uitsluitend worden gebruikt door getrainde
en gekwalificeerde personen die in de bediening ervan zijn geïnstrueerd en
uitdrukkelijk met de bediening ervan belast zijn. Een volledige kennis van
deze handleiding is daarom noodzakelijk. De machine is niet geschikt voor
gebruik door kinderen of jongeren (t.e.m. 16 jaar). Niet geïnstrueerd personeel
of personen met beperkte psychische, fysische of motorische vaardigheden
mogen het apparaat niet gebruiken. Als de machine door andere personen
gebruikt wordt dient u als eigenaar de gebruiker op de hoogte te stellen van de
veiligheidsvoorschriften. Naast de gebruiksaanwijzing en de in het land waar
de machine wordt gebruikt geldende, bindende regelingen inzake ongevallen
preventie, dienen ook de erkende vaktechnische regels voor veilig en
oordeelkundig werk in acht te worden genomen. Elke werkwijze die gevaarlijk
kan zijn voor de veiligheid, dient te worden nagelaten.
Hogedrukslangen:
Hogedrukslangen, fittingen en verbindingsstukken zijn belangrijk voor de
veiligheid van de machine. Gebruik alleen door de fabrikant goedgekeurde
hogedrukonderdelen! Gebruik de hogedrukslang niet als trekkabel. Maximaal
toegelaten werkdruk en temperatuur staan op de hogedrukslang gedrukt.
Slangen na het gebruik met heet water laten aoelen of apparaat kort met
koud water gebruiken. Let op voor struikelgevaar wanneer de hogedrukslang
van de haspel wordt afgerold.
Spuiten met hogedrukstraal:
De hogedrukstraal kan gevaarlijk zijn als zij misbruikt wordt. De straal mag niet
op uzelf, personen, dieren, onder elektrische spanning staande installaties of op
het toestel zelf worden gericht.
-Elektrische apparaten nooit met water afspuiten:
gevaar voor personen, kortsluitingsgevaar.
Gevoelige delen niet met de puntstraal reinigen. Bij het reinigen op voldoende
afstand tussen de hogedruksproeier en het oppervlak letten om een
beschadiging van het te reinigen oppervlak te vermijden.
Tijdens het bedrijf alle afdekkingen en deuren van de machine gesloten
houden.
Baken de spuitplaats duidelijk af en voorzie hierbij een afgebakende afstand
van minimum 6 m rond de spuitplaats.
Verwijder alle losliggende elementen binnen de spuitplaats, welke zouden
kunnen opvliegen.
Spuit nooit vanaf een onstabiele standplaats (ladder, bootje, steiger, ...).
Tijdens het werken met de machine treden aan de spuitlans terugslagkrachten
op.
Indien de spuitlans schuin staat, treedt er bovendien een draaimoment op.
Houd daarom de spuitlans met beide handen vast.
Veiligheidskleding, veiligheidsbril en gehoorbescherming dragen!
• Spuitlans:
Schakel de machine uit als de spuitlans vervangen wordt.
Let op de aanwezigheid van de beschermkap rond de spuitkop.
Draai de lanskoppeling op het pistool stevig vast. De hendel van het pistool
mag bij gebruik niet worden vastgeklemd.
Voor de spuitwerkzaamheden: houd de spuitlans steeds naar beneden
gericht!

NL VEILIGHEIDALGEMENE WAARSCHUWINGEN
DiBO 10
Machine:
Neem de machine nooit zonder water in gebruik. Zelfs een kortstondig gebrek
aan water kan tot ernstige beschadigingen leiden! Wanneer de machine op
een drinkwaterleidingnet wordt aangesloten, dienen de daarover bestaande
voorschriften (EN 1717) te worden nageleefd. De machine dient op een stabiele
horizontale ondergrond te staan met de rem op!
Werken bij kunstlicht: indien daglicht niet voldoende zichtbaarheid
biedt tijdens het bedrijf, strekt het gebruik van aangepaste waterdichte
verlichtingsarmaturen tot aanbeveling. In ruimten voorzien van standaard
verlichting moet deze op ruime afstand van de waterstraal blijven. Werk nooit
tijdens ongunstige weersomstandigheden (bijv: onweer, regenweer,...) in de
open lucht. De machine aan tankstations of in andere gevarenzones wegens
het explosiegevaar, dat van de branderketel kan uitgaan, slechts buiten de
vastgelegde gevarenzone inzetten. Vaste instellingen van de machine mogen
in geen geval zelf gewijzigd worden.De hogedrukreiniger is door DiBO
bedrijfsklaar gemaakt en getest volgens de geldende veiligheidsnormen.
Nooit oplosmiddelhoudende vloeistoen zoals benzine, olie of verdunning
aanzuigen, de ontstane sproeinevel kan uiterst ontvlambaar en/of giftig
zijn. Wanneer de machine in bedrijf is mag deze nooit onbeheerd worden
achtergelaten. Let op voldoende ventilatie. Machine niet afdekken of in ruimten
gebruiken met onvoldoende ventilatie! Voertuigbanden/bandventielen mogen
uitsluitend gereinigd worden van op een minimum spuitafstand van 30 cm.
Anders kan de voertuigband/het bandventiel beschadigd worden door de
hogedrukstraal.
Het eerste teken van een beschadiging is de verkleuring van de band.
Beschadigde voertuigbanden zijn een bron van gevaar. Asbesthoudende en
andere materialen die gevaarlijke stoen bevatten, mogen niet afgespoten
worden.
Waterafvoer:
Zorg voor een degelijke en vlotte waterafvoer van het afvalwater. Als er met
schadelijke chemicaliën gereinigd wordt of wanneer het te reinigen object sterk
vervuild is, moet het afvalwater worden gezuiverd alvorens dit in de riool te
lozen.
-Diverse (reinigings/onthardings/ontkalkings)
middelen (indien van toepassing):
Vermijd het toevoegen van chemicaliën of reinigingsmiddelen aan het
waterreservoir! Lees altijd eerst de voorschriften op de verpakking van het
gebruikte product . Reinig nooit met ontvlambare producten. Zorg voor
aparte opvang/reinigingvan afvoerwater. Zorg voor de nodige persoonlijke
beschermingsmiddelen ( handschoen, kleding, bril, ... ).
Vermijd morsen van het gebruikte product! Volg de instructies van het product
nauwgezet op.
Zet de ‘product’ tank direct naast de machine. Verwijder de vuldop en hang de
aanvoerslang in de tank.
Zorg steeds voor een ontluchtingsgat aan de vuldop!
Zorg er dus steeds voor dat de gebruikte tank voldoende beschermd is tegen
het gebruikte medium.
Ontharder:
Speciale vloeistof voor ontharden van hard en zeer hard water. Toepassing
van dit product verminderd aanzienlijk het vasthechten van zwevende
kalk- en ijzerchloridedeeltjes op leidingen, sproeikoppen e.d. van
verwarmingsapparatuur, hogedruk- en stoomcleaners, enz...
Een continue gebruik zal de levensduur van de machine aanzienlijk verlengen
en gelijktijdig het rendement sterk verbeteren. Gebruik de DiBO ontharder
(1.837.001/3.8550.650) , contacteer DiBO voor meer info.
Een goede ontharder is:
• Biologisch areekbaar
• PH tussen 6-9
• NIET ontvlambaar

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 11
Verkeer:
Bescherm leidingen en kabels die over een rijweg lopen met rijplaten.
Persoonlijke veiligheidsmaatregelen:
De machine niet verplaatsen tijdens bedrijf. Vermijd een slechte
lichaamshouding.
Raadpleeg bij huidpenetratie onmiddellijk een arts en meld zeker het soort
gebruikte product.
-Bijzondere aanwijzingen voor heetwaterapparaten
(indien van toepassing):
Als brandstof mag uitsluitend de voorgeschreven brandstof gebruikt worden.
Ongeschikte brandstoen mogen niet worden gebruikt daar ze een gevaar
kunnen vormen. Tank nooit als de machine in bedrijf is.
De branderketel niet aanraken en de gasafvoeropening niet afdekken.
Blessure- en brandgevaar. Tank nooit in de nabijheid van een warmtebron
of een open vlam. Niet roken! Brandstof is een vluchtig giftige stof, adem de
dampen niet onnodig in.
-Inbouwen van machines en rookgasafvoer in
een werkruimte (indien van toepassing):
Bij het inbouwen van machines met verbrandingsmotor in een lokaal
dient men te zorgen voor voldoende luchtaanvoer en voor voldoende
rookgas–luchtafvoer. De branderuitlaat moet een vrije doorlaat hebben.
Verbrandingsgassen niet in een afgesloten ruimte laten vrijkomen,
schouw/afzuiging gebruiken.Gebruik een trekonderbreker bij een te lange
schouw/afzuiging, dit om mogelijke tegendruk te voorkomen waardoor de
verbrandingsketel te heet kan worden! Voor verdere technische info omtrent
het inbouwen van de machines gelieve contact op te nemen met de DiBO
verdeler. Let op voor beschadigingen door de binnendringende koude lucht bij
vriestemperaturen, via de luchtafvoer.
-Trillingen (hand/arm):
De trillingen (hand/arm) hebben geen nefaste invloed bij gebruik van de
reiniger met gewone nozzle. De actiewaarde van 2,5 m/s en grenswaarde van
5,0 m/s (= de risico indicatie) worden hierbij niet bereikt bij intensief gebruik
op wekelijkse basis! Een lange gebruiksduur van een reiniger met roterende
kop kan door de vibraties aan lans en spuitpistool, leiden tot lichamelijke
kwalen zoals bijv.: doorbloedingsstoornissen (zie technische gegevens).
Zorg daarom steeds voor je persoonlijke beschermingsmaatregelen zoals
bijv.: handschoenen. Bij regelmatig, langdurig gebruik van de reiniger en bij
herhaaldelijk optreden van de symptomen (bv: kriebelen van vingers, koude
vingers, pijn in gewrichten van hand/arm, zenuwstoornis) raden wij aan een
medisch onderzoek te ondergaan! Ononderbroken werken gedurende een
lange periode is dus afgeraden bij gebruik van de lans met roterende kop, werk
daarom met pauzes om de blootstellingstijd te verkorten, gebruik wisselend de
gewone nozzle gedurende een periode of verander regelmatig van bediener.
Aanwijzing betreende mogelijke inademing van aërosolen:
Tijdens het gebruik van de reiniger kunnen aërosolen ontstaan. Deze aërosolen
zijn schadelijk voor de gezondheid.
Neem de nodige voorzorgsmaatregelen om mogelijke inademing van
aërosolen te voorkomen (bijv. : stofmaskers ter bescherming, klasse FFP 2
of hoger). De DiBO lans is uitgerust met een beschermdop vooraan die een
minimale bescherming biedt tegen het vrijkomen van aërosolen.

NL VEILIGHEIDALGEMENE WAARSCHUWINGEN
DiBO 12
Aanhanger (indien van toepassing):
Klim niet op de aanhanger als deze niet aangekoppeld is, gebruik de
aanhanger niet als hefinrichting van zowel personen of dieren! Eventuele
veiligheidsvoorzieningen mogen niet verwijderd of buiten werking gesteld
worden. Let op voor mogelijke beknelling, overschrijd de maximale belasting/
maximaal toegelaten kogeldruk niet (zie typeplaatje). Voor het rijden met de
aanhanger is tevens een relevant rijbewijs noodzakelijk. Uw aanhanger dient
ALTIJD voorzien te zijn van een goede leesbare, ociële kentekenplaat volgens
de in uw land geldende voorschriften. Plaats de plaat aan de achterzijde van de
trailer en zorg ervoor dat deze goed belicht wordt door de kentekenverlichting!
Let tevens op uw bandenspanning!
Let op voor mogelijk slip- of slingergevaar, pas uw snelheid aan de toestand van
het wegdek en de belading!
Dat geldt in het bijzonder voor bochten, merk op dat uw wagen anders reageert
met de aanhanger gekoppeld!
Bij afdalingen met een geremde, beladen aanhanger, is het belangrijk dat
u de snelheid te beperkt voor het weggedrag en beheersbaarheid van uw
combinatie. Hanteer deze snelheidsbeperking niet als streven maar als
absolute maxima!
• Parkeerrem (geremde versie):
Let op voor gevaar voor ongelukken door mogelijke defecte parkeerrem.
Als de aanhanger van het trekkende voertuig wordt losgekoppeld, steeds
de parkeerrem aantrekken en met 2 extra wielblokkeringen borgen.Bij het
parkeren of wegzetten van de gehele combinatie tevens de parkeerrem
aantrekken!
Gevaar voor verwondingen: tot de volle remkracht in werking treedt kan de
aanhanger terugrollen.
Bij het parkeren van de aanhanger opletten dat er voldoende afstand is.

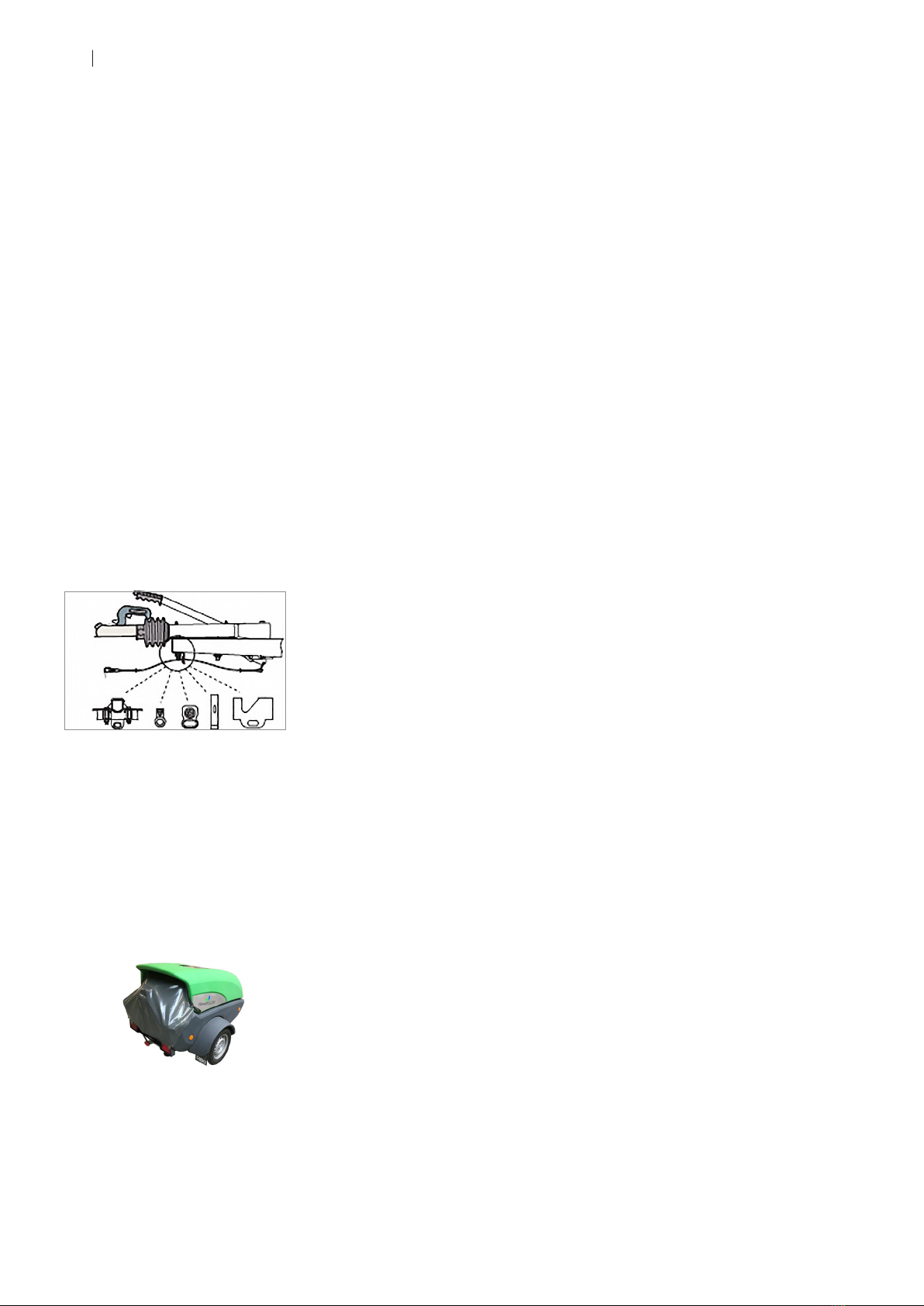

• Hulpkoppeling:
De hulpkoppeling altijd door het oog van de geleiding halen (zie foto 1
hieronder)! Hulpkoppeling niet om het steunwiel wikkelen! Breng deze zo aan
dat het rijden van bochten probleemloos mogelijk wordt.
Respecteer de landspecifieke voorschriften voor het aanbrengen van de
hulpkoppeling.
Let op voor losraken van de aanhanger.
• Steunwiel/steunpoot:
Opletten dat het steunwiel steeds goed vastzit en de verwijderbare steunpoot
is ingeklapt, alvorens te rijden op de openbare weg!
Werken met stoom (indien van toepassing):
Er bestaat een kans op brandwonden bij werktemperaturen boven 98°C!
Stoomstraal nooit aanraken! Let op, sommige materialen kunnen spanningen
veroorzaken wanneer U deze oppervlakken reinigt met stoom (bv: kans
op glasbreuk bij reinigen van glasoppervlak), daarom altijd het te reinigen
oppervlak eerst zachtjes instomen! Zorg altijd voor voldoende persoonlijk
beschermingsmiddelen wanneer U reinigt met stoom! Gebruik het geschikte
spuitgereedschap!
Afdekzeil (optie):
Het afdekzeil (tarpaulin) enkel gebruiken tijdens transport of wanneer men de
reiniger NIET gebruikt. Tijdens spuitwerkzaamheden: het afdekzeil verwijderen
en los maken (dit o.w.v. voldoende ventilatie (luchtkanaal) en toegang/
zichtbaarheid van het bedieningspaneel)!
Levensduur van de reiniger:
De levensduur van uw reiniger wordt bepaald/is aankelijk van de zorg en
de onderhoudsinterventies die U besteedt aan de reiniger. De instructies,
informatie en suggesties in deze handleiding (en alle meegeleverde
documentatie) zijn hiervoor een leidraad op garantie tot een optimale
levensduur. Het vermijden van risico’s, reparaties, uitvallen van de reiniger
verbetert de betrouwbaarheid van de machine. Het regelmatig uitvoeren van
een onderhoudsprocedure verlengt bovendien de levensduur.

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 13
Risicoanalyse:
Op de machine is een risicoanalyse uitgevoerd. De risicoanalyse richt zich
op het in kaart brengen van de belangrijkste risico’s die tijdens gebruik en/of
onderhoud kunnen optreden en de maatregelen die zijn getroen om het risico
uit te sluiten of tot een minimum te beperken. Om deze risico’s te beperken zijn
de veiligheidsregels te volgen.
Let wel; de machine is zodanig opgebouwd om gevaarlijke situaties zoveel
mogelijk te vermijden, maar een totaal risicovrije machine is niet mogelijk. Er zijn
altijd restrisico’s aanwezig.
Lees daarom alle (veiligheid)instructies in dit hoofdstuk zorgvuldig door en
informeer U als er onduidelijkheden zijn.
Onderhoud:
Elektromechanisch, pneumatisch en hydraulisch werk moet steeds worden
uitgevoerd door personen met vakbekwaamheid rond deze specifieke
werkzaamheden. Informeer steeds de verschillende operatoren alvorens
te starten met speciale- en/of onderhoudswerkzaamheden. Volg steeds de
onderhouds- en/of inspectiewerkzaamheden op zoals beschreven in deze
handleiding. Ook de periodieke controles en het vervangen van onderdelen
moeten opgevolgd worden zoals beschreven.
Wij adviseren dat nieuwe mensen worden geïnstrueerd over de mogelijke
gevaren, alsmede het voorkomen van de verschillende gevaren.

NL VOOR HET IN GEBRUIK NEMEN
DiBO 14
Voor het in gebruik nemen
Vóór elke inbedrijfsstelling moeten alle wezenlijke delen van de
hogedrukreiniger gecontroleerd worden zoals bv: zit de lanskoppeling
stevig vast, hogedrukslangen en elektrische bedrading controleren op
beschadigingen. Controleer, alvorens stekker in stopcontact te steken of de
elektrische indicaties op het naamplaatje overeenstemmen met de waarden
op het voedingsnet (bv: elektrische spanning,...) (als van toepassing). Machine
in bedrijf zetten. Spoel de slangen, pistool en lans minimaal 1 minuut met zuiver
water (Pistool in de vrije ruimte richten). Controleer of van het te reinigen object
gevaarlijke stoen zoals bv. asbest en olie kunnen losraken en het milieu
kunnen vervuilen. Overtuig uzelf van de veiligheidsvoorschriften uit voorgaand
hoofdstuk. Laat de hoofdschakelaar/sleutelschakelaar op stand 0- OFF (=UIT).
Alvorens de reiniger in gebruik te nemen: beschermingskap sluiten (als van
toepassing) & bij de optie afdekzeil (als van toepassing), deze demonteren.
WATER AAN- EN AFVOEREN TOT STAND BRENGEN
1 Wateraanvoer tot stand brengen
De wateraanvoerleiding kan (naar omstandigheden) worden aangesloten op
een eigen watervoorziening (onder druk, ...) of op een drinkwaterleidingnet
met waterbak. Wanneer de machine op een drinkwaterleidingnet wordt
aangesloten, dienen de daarover bestaande voorschriften (EN 1717) te worden
nageleefd. Indien nodig in de wateraanvoerleiding een filter plaatsen.
• Wateraanvoer onder druk :
• Maximum slang lengte 50 m (160 ft), minimum slang diameter (inwendig)
12.7 mm (1/2”). Controleer de waterdruk met behulp van een watermeter.
• Water aanvoer bij units met HT- pompen:
• Wanneer de unit een HT pomp heeft dient men een voordrukpomp te
plaatsen.
2 Water afvoeren
Controleer dat alle waterafvoeren correct op de riolering zijn aangesloten.
Neem de nodige maatregelen opdat het afvalwater zuiver genoeg is om te
lozen.
3 Anti-legionellabacterie maatregel
Als de machine enige tijd heeft stil gestaan, moet het water in de machine
boven een afvoer afgelaten worden.
Stilstaand water dat tussen de 20-55 °C warm is kan de legionellabacterie
veroorzaken.
• Reinig daarom jaarlijks de leidingen en vaten.
• Spoel periodiek na.
• Verwijder mogelijk bezinksel
BRANDSTOFTANK VULLEN
De reiniger wordt geleverd met een lege brandstoftank, vul de tank voor de
eerste inbedrijfsstelling met brandstof! Wanneer de brandstoftank leeg is loopt
de brandstofpomp droog en raakt deze defect. Vermijd morsen van brandstof,
zeker op warme machine delen. De tank van de branderketel vullen met lichte
brandstofolie of dieselolie (DIN 51 603). Respecteer de vulhoeveelheid van de
brandstoftank. Zie technische gegevens voor tankinhoud en soort brandstof.
Bij temperaturen onder 8°C begint de brandstof te stollen
(parane afscheiding). Daardoor kunnen moeilijkheden bij het
starten van de dieselmotor en/of brander ontstaan. DiBO raad
aan om gedurende de koude periode (wintermaanden) een
stolpunt- of vloeiverbeteraar aan de brandstof toe te voegen. Als
alternatief kan in een tankstation “winterdiesel” worden getankt.

COMPONENTEN NL
DiBO 15
Componenten
ALGEMEEN
Ongeacht het type hoge druk reiniger bestaat de reiniger uit een reeks
kenmerkende machineonderdelen welke hieronder getoond worden. Zo heeft
elke reiniger zijn eigen maximum druk en maximaal debiet.
Deze kunt u terug vinden in de technische gegevens van de machine.
Er zijn twee mogelijke versies te verkrijgen namelijk: ECO (IBH- M) en FULL-
optie (IBH- M+ en IBH- L+) versie.
De ECO versie heeft een bedieningspaneel met alle bedieningsonderdelen
zoals in hoofdstuk 4 staat beschreven. De FULL- optie versie heeft een
bedieningspaneel met ingebouwd scherm en toetsen.
Men kan hier verschillende parameters raadplegen, tevens komen hier de
mogelijke alarmen op het scherm. De IBH-M heeft een 70 kW brander, de IBH- L
heeft een 110 kW brander.
VISUELE VOORSTELLING
1 elektromotor
2 hogedrukpomp
3 veiligheidsventiel
4 brander
1
3
2
4
1 bedieningspaneel
(zie hoofdstuk 4)
2 drukregelaar
3 chemicaliëntank
4 onthardertank
5 brandstoftank
6 mengkraan chemicaliën
7 externe aansluiting
chemicaliën aanzuiging
8 hogedruk aansluiting
9 wateraanvoer
2
1
6
3
7
45
8
9

NL COMPONENTEN
DiBO 16
COMPONENTEN OVERZICHT
1 MOTOR
Het type motor hangt af van het type van machine (zie “Technische data” op
pagina 31 ).
2 BRANDER
Het type brander hangt af van het type reiniger. De ‘GreenBoiler’ is een brander
die zorgt voor een hoger rendement. De branderketel zorgt voor warm water.
De temperatuur van het opgevoerde water is regelbaar. De branderketel
is dubbelwandig. De buitenmantel wordt lucht gekoeld door de ventilator
zijdelings aan het branderhuis. Aan de bovenzijde van de branderketel bevindt
zich de brandermond. De watertoevoer en -afvoer bevinden zich beide aan de
onderzijde van de ketel.
Kalkaanslag tijdens werken met hogere temperaturen
De hardheid van het water wordt mogelijk uitgedrukt in Franse graden (°F)
of Duitse graden (°D). Het verschil is merkbaar in volgende vergelijking: 1°F =
0,56°D. Voorbeeld: water met een hardheid van 40°F heeft een Duitse hardheid
van : 40 x 0,56 = 22.4°D. Bekijk de in uw omgeving voorgeschreven hardheid
van het drinkwater. Hard water kan problemen veroorzaken d.m.v. kalkaanslag
vanaf 30°F of 17°D.
Wanneer verhard water nu verwarmd/verhit/verpompt wordt (of wanneer
hard water in contact komt met lucht), kan dit kalkafzetting veroorzaken.
Hard water wordt voornamelijk veroorzaakt door de aanwezigheid van twee
stoen: calcium en magnesium. Dus des te harder het water, des te meer
kans op kalkaanslag! Bij reiniging met hoge temperaturen (of bij gebruik
van verhit water) verkrijg je dus ook snellere kalk afzetting bij een eventuele
lage hardheid! Dit kan dus leiden tot verlies van energierendement, hoger
energieverbruik en verminderde capaciteit van waterlevering (onder andere
kalkaanslag op de brander spiraal en andere watervoerende delen).
Daarom adviseren wij, DIBO nv, aan om de machines met een branderketel
extra preventief te ontkalken en na gebruik van warm water steeds voldoende
na te spoelen met koud water (indien mogelijk) om een optimale werking van
de machine te garanderen!
Let op voor de draairichting: als de brander niet ontsteekt bij de
eerste opstart is het mogelijk dat de draairichting gewijzigd moet
worden (wisselen van lijndraden). Deze werken dienen uitgevoerd
te worden door voldoend gekwalificeerd personeel. Contacteer
eventueel uw DiBO dealer om deze werkzaamheden uit te voeren.
3 HOGEDRUKPOMP
Het type hogedrukpomp hangt af van het type machine (zie “Technische data”
op pagina 31 ).
4 STEKKER/CONTACTDOOS
De uitvoering van de stekker/contactdoos is landaankelijk. De machine wordt
vanuit de fabriek geleverd zonder stekker. De DiBO-verdeler zal de juiste
stekker voor aflevering aanbrengen.
5 SPUITGEREEDSCHAP
De hogedrukslang is draaibaar aan het spuitpistool gekoppeld. De lans
monteren (vastdraaien) aan het spuitpistool. Daarmee wordt tijdens het spuiten
een grote mate van bewegingsvrijheid verkregen.
• Niet spuiten: hendel in de handgreep loslaten.
• Spuiten: hendel in de handgreep indrukken.
• Spuitbeveiliging: klap de blokkeerpal in de hendel uit.
De machine is standaard voorzien van een enkele spuitlans
Controleer tijdens het spuiten regelmatig of de
lanskoppeling nog stevig handvast op het pistool zit.

COMPONENTEN NL
DiBO 17
Bij gebruik van haspels (optie): de slang dient men volledig af te rollen om een
optimale werking te garanderen.
Let op voor mogelijk hittegevaar aan de hogedrukkoppeling van de
haspel(s) bij gebruik van de brander.
6 MENGKRAAN VIA CHEMICALIËN INJECTIE
Met de mengkraan kan de concentratie van de toe te voegen chemicaliën
nauwkeurig worden afgesteld:
• Voor het rechtse product (IN 1)= product van buitentank.
Draai naar rechts (max. tot stand 10) om product te vermeerderen, terug links
draaien om te verminderen (schaal: 0-10).
• Voor het linkse product (IN 2)= product van de chemicaliëntank.
Draai naar links (max. tot stand 10) om product te vermeerderen, terug naar
rechts draaien om te verminderen (schaal: 0-10).
De mengkraan is uitgevoerd met 2 schaalverdelingen, er bestaat dus
de keuze om twee producten te gebruiken. Let op: men kan slechts één
product aanzuigen, niet beide. De mengkraan werkt slechts goed indien de
aanzuigslang voldoende onder het vloeistofniveau in de chemicaliëntank is
gehangen. De reiniger is voorzien van een injector om chemicaliën aan het
water toe te voegen. Door de mengkraan af te stellen, wordt de aangezogen
hoeveelheid en het product geregeld. Bij het beëindigen van de werken:
• De injector enige tijd zuiver water laten aanzuigen om het systeem voldoende
te spoelen.
• De mengkraan op stand 0 zetten om het terugvloeien van product naar de
watertank te voorkomen.
7 ONTHARDERTANK
Vul de onthardertank met onthardingsmiddel door de ontharderdop los te
draaien achteraan het bedieningspaneel. Het ontharderpomp zorgt voor
de dosering van het onthardingsvloeistof naar de watertoevoerleiding.
De tank heeft een capaciteit van 1 liter. Let op: tijdens het vullen mag de
maximum vulwaarde van de tank niet overschreden worden (zie “Technische
data” op pagina 31 ). De ontharderpomp is tevens uitgerust met een
droogloopbeveiliging. Als de onthardertank gevuld wordt (boven het
droogloopniveau) dan doseert de ontharderpomp product in de vlottertank
(watertoevoer) zolang de brandstolep actief is (brander aan). Als de
brandstolep inactief is (brander stopt) dan stopt de ontharderpomp. Wanneer
het niveau in de onthardertank onder het droogloopniveau zakt dan stopt de
ontharderpomp met doseren.
8 BRANDSTOFTANK
De brandstoftank kan gevuld worden door de brandstofdop aan de achterzijde
van het bedieningspaneel te openen. De tank is voorzien van een ontluchting,
een aanzuigleiding en een retourleiding aan de bovenzijde. De tank heeft een
capaciteit van 50 liter.
Let op: tijdens het vullen mag de maximum vulwaarde van de tank
niet overschreden worden (zie “Technische data” op pagina 31 ).

NL COMPONENTEN
DiBO 18
9 CHEMICALIËNTANK
De chemicaliëntank kan gevuld worden door de chemicaliëndop aan de
achterzijde van het bedieningspaneel te openen. Met de interne tank kan
men dus een product aanzuigen. Er bestaat tevens de mogelijkheid om via
de externe slang een externe tank aan te sluiten om een tweede product toe
te voegen. Het is wel niet mogelijk om beide producten ter gelijkertijd aan te
zuigen! De tank heeft een capaciteit van 45 liter.
Let op: tijdens het vullen mag de maximum vulwaarde van de tank
niet overschreden worden (zie “Technische data” op pagina 31 ).
Belangrijk: Bij elke vuldop moet een ontluchtingsgat
voorzien zijn met een diameter van 6 mm. Controleer
dus elke vuldop op een ontluchtingsgat.
10 WATERTANK
De watertank heeft een volume van 12 liter en is uitgerust met een
vlottersysteem om de watertoevoer af te sluiten via de vlotterklep wanneer de
tank gevuld is. De watertank is standaard uitgerust met een anti- hevel systeem
die mogelijke directe doorstroming van product water naar de tank voorkomt
(als gevolg van water hevelen).
Opmerking: enkel bij de full- optie versie is er een
niveaubewaking aanwezig op alle tanks!
11 VEILIGHEIDSVENTIEL
Wanneer de waterdruk boven de ingestelde veiligheidsdruk stijgt, opent het
overdrukventiel en stroomt het water drukloos weg, onderaan de reiniger.
IN BEDRIJF ZETTEN
Zet de machine zoveel mogelijk horizontaal. Sluit de watertoevoer aan. Sluit het
spuitpistool met hogedrukslang (zonder spuitlans) aan op de hogedrukreiniger.
Sluit de hogedrukreiniger elektrisch aan (stekker in de wandcontactdoos). Draai
de hoofdschakelaar naar positie 1:ON = AAN. Richt het spuitpistool in de vrije
ruimte en bedien het pistool tot de waterstraal geheel ontlucht is (ca. 30 sec.).
Draai de hoofdschakelaar op positie 0: OFF = UIT. Bevestig de spuitlans aan
het spuitpistool. Draai de hoofdschakelaar naar positie 1:ON = AAN. Bedien
het spuitpistool en controleer de werkdruk op de manometer of op de display.
Verstel indien nodig de drukregelaar voor de juiste spuitdruk. Voor warm water
draait men de branderschakelaar naar rechts, brander aan bij de ECO versie.
Als de machine onder spanning staat brandt de status led constant binnenin
de branderschakelaar, bij een storing zal deze xx aantal keer knipperen
met een pauzetijd van 2.5 seconden. Stel bij gebruik van warm water de
temperatuurregelknop in op de gewenste stand bij de ECO versie. Bij de
FULL versie dient men op de display toetsen te drukken om te kiezen of
men al dan niet met warm water gaat reinigen. Let op voldoende brandstof
in de brandstoftank. Bij de FULL versie kan men dit tevens via de display en
druktoetsen regelen. Stel de keuze van product in (extern of intern) door de
mengkraan naar links of rechts te draaien en stel de concentratie van de toe
te voegen chemicaliën af door de mengkraan op het bedieningspaneel naar
behoefte open te draaien. Vul, indien gewenst, de onthardertank.
Let op: Bij een koude start van de reiniger: in sommige
gevallen kan het zijn dat de automaat in de elektrische
kast uitvalt bij de 11 KW motoren. Dit is aankelijk van de
toestand van de elektrische installatie ter plaatse. Een
zekering met karakteristiek D is aan te raden.

BEDIENING NL
DiBO 19
Bediening
Er zijn 2 mogelijke bedieningspanelen voor het type IBH: het bedieningspaneel
voor de ECO versie en het bedieningspaneel voor de FULL versie. In dit
hoofdstuk worden beide bedieningsmogelijkheden verduidelijkt.
BEDIENINGSCOMPONENTEN ECO VERSIE
1 BRANDERSCHAKELAAR
Deze is links bovenaan het ECO paneel gesitueerd en heeft 2 standen met een
indicatieled.
• Draai naar rechts: brander aan
• Draai terug naar links: brander uit
2 TEMPERATUURREGELKNOP
De temperatuurregelknop is uitgevoerd als draaiknop en bevindt zich net
onder de branderschakelaar. Met de temperatuurregelknop kan de maximum
temperatuur van het reinigingswater worden ingesteld:
• Draaiknop linksom is minimum temperatuur (1°C)
• Draaiknop rechtsom is maximum temperatuur (150°C)
Stel proefondervindelijk vast met welke spuitdruk en bij welke temperatuur het
beste kan gereinigd worden, zonder het object te beschadigen (bv: rubber -
niet hoger dan 50°C). Een reinigingstemperatuur van meer dan 95°C kan alleen
bereikt worden door het debiet dat de hoge druk pomp levert te verkleinen.
Door de drukregelaar naar links te verplaatsen vermindert men het aantal l/min.
De temperatuur zal maximum oplopen tot de ingestelde waarde aangegeven
op de thermostaat. Indien het debiet te laag wordt zal de doorstroomschakelaar
de brander buiten dienst zetten, op deze wijze verhinderd het systeem dat de
temperatuur de kritieke waarde (=oververhitting) kan overschrijden.
3 HOOFDSCHAKELAAR
De hoofdschakelaar kan je centraal op het bedieningspaneel vinden en heeft
een rode kleur met gele rand. Hij heeft twee mogelijke posities:
• 0: OFF = hoofdschakelaar uit
• 1: ON = hoofdschakelaar in bedrijfsstand
4 MANOMETER
De spuitdruk wordt door de manometer aangegeven.
5 DRUKREGELAAR
De drukregelaar bevindt zich rechts bovenaan het bedieningspaneel en is
uitgevoerd met grijze draaiknop. Om de drukregelaar af te stellen dient de
beschermkap van de reiniger geopend te worden. Op de drukregelaar zit een
draaiknop, waarmee de spuitdruk traploos kan worden ingesteld. De knop
rechtsom draaien is een hogere druk (+). De knop linksom draaien is een lagere
druk (-). De druk kan alleen worden afgesteld als het spuitpistool wordt bediend.
BEDIENINGSPANEEL FULL- OPTIE VERSIE
1 DISPLAY MET DRUKTOETSEN
De display met druktoetsen zijn bevestigd links bovenaan het
bedieningspaneel. Bij het opzetten van de machine zal het beginscherm
verschijnen en na 4 seconden terug verdwijnen. Vervolgens komt men in het
hoofdscherm waar men de druk kan aflezen en kan kiezen of men al dan niet
met warm water reinigt, tevens kan de temperatuur instelling worden afgelezen
van het scherm. Bij koud water reinigen drukt men op de koud water toets.
Bij warm water reinigen drukt men op de warm water toets. Door nu te
navigeren met de ‘+’ en ‘-’ toets bij warm water kan men de ingestelde
temperatuur wijzigen. Wanneer men de resettoets bij beide instellingen indrukt
gedurende 5 seconden zal men kunnen bladeren via de ‘+’ en ‘-’ toetsen door
het menu, men kan nu de werkuren controleren, de gewenste taal- en de
dosering van de ontharder selecteren - instellen, software versie raadplegen.
Om terug te keren naar het beginscherm dient de resettoets ingedrukt te
worden.

NL BEDIENING
DiBO 20
• Werkuren (working hours):
Door het pad ‘werkuren’ te selecteren met de warm water toets kan men de
werkuren aflezen, men kan terug gaan door op de resettoets of warm water
toets te drukken.
• Taal selecteren (language):
Als men in het menu het ‘taal’ pad selecteert door op de warm water toets
te drukken kan men de gewenste taal instellen. Men kan nu met de ‘+’ en
‘-’ toetsen de gewenste taal selecteren. Bevestigen doe je met warm water
reinigen toets. Wanneer men een waarde niet wenst te wijzigen of wanneer je
een taal hebt opgeslagen druk je op de resettoets.
Opmerking : Bij een druk op warm water reinigen komt de machine
terecht in het scherm van de huidige ingestelde taal. Er is nu aange-
nomen dat de ingestelde taal Engels is. Als er een andere taal wordt
opgeslagen komt men de volgende keer op dat scherm terecht
wanneer men het pad ‘taal’ selecteert.
• Dosering ontharder (water softener):
Als men in het menu het ‘dosering ontharder’ pad selecteert door op de warm
water toets te drukken kan men de gewenste dosering instellen. De mogelijke
instellingen zijn normale, hoge, lage of geen dosering. Deze kan men
selecteren door via de ‘+’ en ‘-’ toets op de gewenste dosering te staan en te
bevestigen met de warm water toets. Druk op reset om terug te gaan. Ook hier
geldt de opmerking dat de machine terugkomt op de laatst ingestelde waarde.
1 koud water scherm
2 warm water scherm
3 koud water toets
4 warm water toets
5 resettoets
33
44
55
12
