MONTAGE- UND BEDIENUNGSANLEITUNG
FÜR DOMETIC WEINKLIMASCHRANK
EINLEITUNG
Vielen Dank, dass Sie sich für einen Weinkli-
maschrank von Dometic entschieden haben.
Lesen Sie vor der Montage des neuen Weinkli-
maschranks die folgenden Hinweise sorgfältig
durch. Wir sind sicher, dass Sie an Ihrem Neuer-
werb viel Freude haben werden.
Der Weinklimaschrank muss gemäß den vorlie-
genden Anweisungen installiert und genutzt wer-
den, um einen einwandfreien und wirtschaftlichen
Betrieb zu gewährleisten.
TRANSPORTSCHÄDEN
Untersuchen Sie den Weinklimaschrank auf Trans-
portschäden. Jegliche Beschädigungen sind dem
zuständigen Transportunternehmen innerhalb der
gesetzlichen oder angegebenen Frist mitzuteilen.
Liegt keine Beanstandungsfrist vor, sind Schäden
innerhalb von sieben Tagen nach der Lieferung
geltend zu machen.
ZUBEHÖR
Stellen Sie sicher, dass sich folgendes Zubehör im
Lieferumfang bendet (an der Rückseite des Geräts
oder im Weinklimaschrank).
Erforderliche Zusatzwerkzeuge (nicht im Liefer-
umfang enthalten):
Kreuzschlitzschraubendreher
Verstellbarer oder fester Schraubenschlüssel (21 mm)
•
•
TYPENSCHILD
Überprüfen Sie anhand des Typenschilds links
oben im Inneren des Weinklimaschranks, dass Sie
das korrekte Modell erhalten haben.
Das Typenschild enthält
Angaben, die bei der
Kontaktaufnahme mit dem
Servicepersonal erforder-
lich sind.
Wir empfehlen, diese Daten hier zu notieren:
Modellbezeichnung ......................
Produktnummer..........................
Serienummer............................
Spannung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Geräte, die mit diesem Symbol
gekennzeichnet sind, müssen an
dem örtlichen Sammelpunkt für die
Entsorgung von elektrischen und
elektronischen Geräten abgegeben
werden. Dieses Produkt darf nicht
über den normalen Haushaltsabfall
entsorgt werden.
INSTALLATION
Beachten Sie die folgenden Montaghinweise:
Um eine optimale Leistung zu erzielen, muss die
Luft ungehindert über die Kühlungseinheit hinter
dem Weinklimaschrank strömen können.

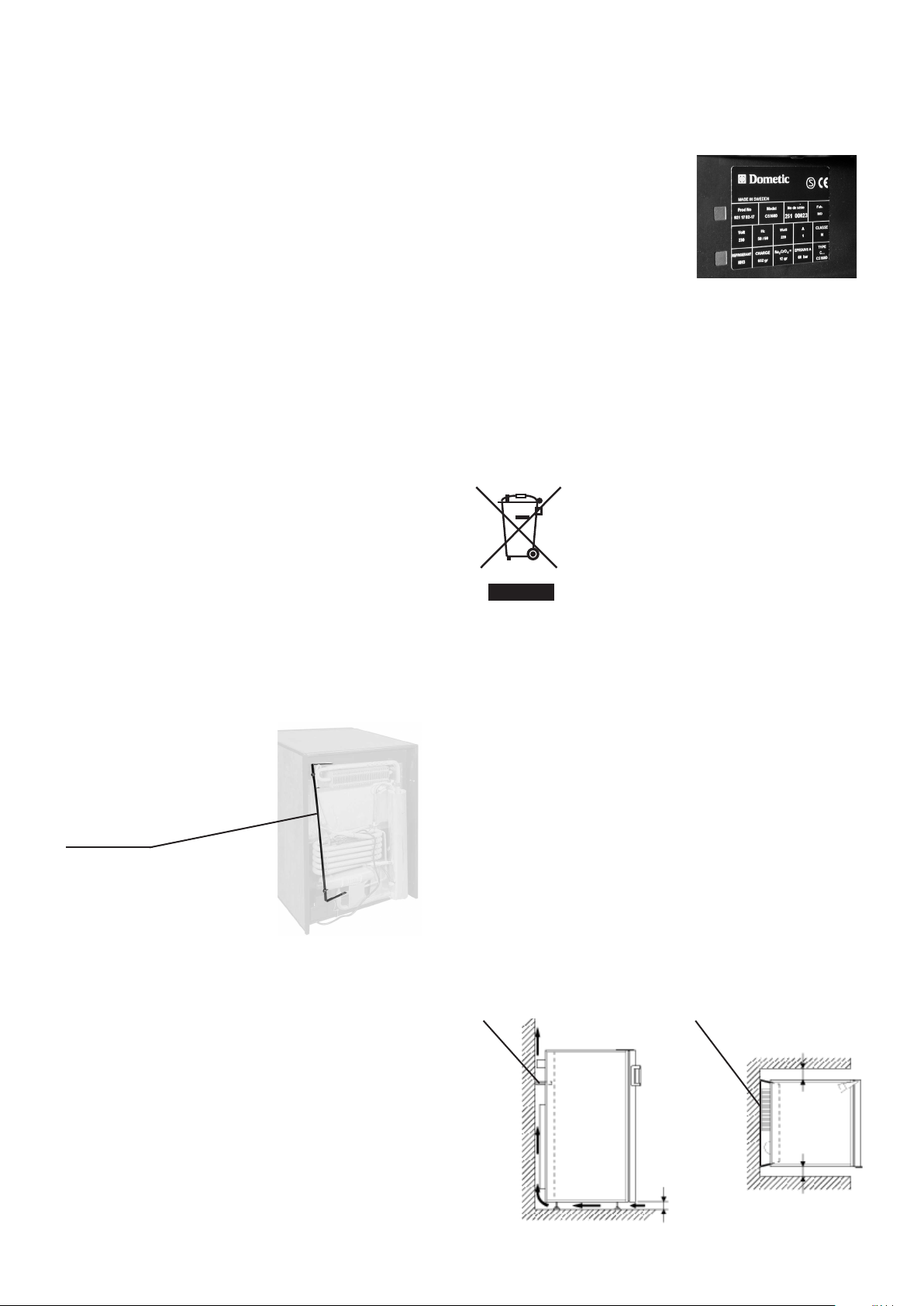

Der freistehende Schrank ist so aufzustellen,
dass seitlich und rückseitig ein Wandmindestab-
stand von 25 mm vorliegt.
Über dem Weinklimaschrank muss eine freie
Fläche von mindestens 100 mm eingehalten
werden.
•
•
•
Distansstück
Stahl
stange
30 mm
25 mm
25 mm
Rück-
wand
Wand
Wand
Stahl
stange
Zubehörkartons:
Griff
Schrauben
Schlüssel
CD
Bedienungsanleitung
•
•
•
•
•

- 4 -
Justieren Sie die Stellfüße des Weinklimaschranks
so, dass er auf beiden Seiten senkrecht steht. Ver-
wenden Sie bei Bedarf eine Wasserwaage.
Entfernen Sie die Transportpalette unter
dem Weinklimaschrank.
Justieren Sie die Stellfüße so, dass ein
Bodenabstand von 30 mm vorliegt.
Montieren Sie mithilfe der beiden Schrau-
ben das Distanzstück beidseitig hinten
oben am Schrank. Das Distanzstück
gewährleistet, dass ein ausreichender
Abstand zwischen Rückwand und Wand
vorliegt.
Stellen Sie den Weinklimaschrank in aus-
reichender Entfernung zu Wärmequellen
auf (Heizung, Kochgerät, starke Son-
neneinstrahlung usw.), um eine optimale
Leistung zu garantieren.
Vergewissern Sie sich, dass der Aktivkoh-
lelter links oben im Inneren des Weinkli-
maschranks angebracht ist.
Bringen Sie den Griff an der Schranktür
an, vgl „Appendix B“.
1.
2.
3.
4.
5.
6.
Befestigen Sie die Abtropfwanne an der
Rückseite. Die Schrauben sind bereits an
der Rückseite angebracht.
ANSCHLUSS AN DIE STROMVERSORGUNG
Die Elektroinstallation muss korrekt und in Über-
einstimmung mit den einschlägigen Bestimmun-
gen sowie vorgeschriebenen Verfahrensweisen
ausgeführt werden. Für den Betrieb des Weinkli-
maschranks ist eine Versorgung mit einphasigem
Wechselstrom erforderlich.
Stellen Sie sicher, dass die vorhandene Strom-
versorgung die auf dem Typenschild angegebene
Spannung aufweist.
Der Weinklimaschrank muss geerdet werden.
Der Weinklimaschrank ist mit einem Erdungsan-
schluss ausgerüstet. Dometic und seine Tochter-
gesellschaften haften für keinerlei Unfälle oder
Schäden infolge nicht vorhandener oder schad-
hafter Erdungskabel.
Die elektrischen Leitungen sind so zu verlegen
und zu sichern, dass sie nicht mit heißen oder
scharfen Teilen des Weinklimaschranks in Be-
rührung kommen können.
7.
WARNUNG
!
2
1
3

- 5 -
TEMPERATUREINSTELLUNG
Verbinden Sie den Weinklimaschrank mit dem
Stromnetz und stellen Sie ihn am Schalter ein.
Der Weinklimaschrank ist mit einer elektronischen
Temperaturregelung ausgerüstet. Sie ermöglicht
eine Programmierung der Temperatur im Wein-
klimaschrank. So kann Ihr Wein bei der richtigen
Weinlagerungstemperatur zwischen 10°C und 15°C
aufbewahrt werden. Die Temperatur wird auf dem
Display angezeigt.
Die Temperatur kann je nach eingelagerter Wein-
sorte angepasst werden (Voreinstellung: 12°C).
Halten Sie die Pfeiltaste NACH OBEN
oder NACH UNTEN ein paar
Sekunden gedrückt, bis das Display
anfängt zu blinken.
Lassen Sie die Taste los. Drücken Sie die
Pfeiltaste NACH OBEN/UNTEN, um die
Temperatur einzustellen. Der neue Wert
wird automatisch nach 6 Sekunden gespei-
chert.
Schnelle Temperaturwechsel im Weinkli-
maschrank sind zu vermeiden!
1.
2.
WARTUNG
Wir empfehlen, den Weinklimaschrank so sauber
wie möglich zu halten. Trennen Sie das Gerät vor
der Reinigung vom Stromnetz. Verwenden Sie
weder Scheuermittel noch stark parfümierte Subs-
tanzen.
Arbeiten Sie mit einem weichen Tuch oder
Schwamm sowie einem sanften Reinigungsmittel.
Überprüfen Sie regelmäßig die ungehinderte
Luftzirkulation unter und hinter dem Schrank.
Kondensüssigkeit wird in einem kleinen Gefäß an
der Rückseite des Weinklimaschranks aufgefangen.
Das Gefäß ist mit einem Schwamm versehen, der
die Verdampfung der Kondensüssigkeit beschleu-
nigt. Vergewissern Sie sich, dass das Kunststoff-
rohr, das die Flüssigkeit von der Innenseite zum
Gefäß leitet, nicht durch Staub oder Schmutz
verstopft ist.
Der an der Innenseite angebrachte Aktivkohlel-
ter für die Lüftung ist alle zwei Jahre zu erneuern.
Der Filter bendet sich links oben im Inneren des
Weinklimaschranks.
Führen Sie bei Störungen des Weinklimaschranks
folgende Kontrollschritte aus, bevor Sie sich an
einen Servicetechniker wenden:
Ist die Sicherung für die Stromversorgung in-
takt?
Ist der Stecker ordnungsgemäß an die Netzsteck-
dose angeschlossen?
Ist der Weinklimaschrank eingeschaltet?
Liegt eine andere Störungsursache vor, kontaktie-
ren Sie einen befugten Servicetechniker.
Der Weinklimaschrank ist mit einem Überhitzungs-
schutz ausgerüstet. Nur ein befugter Servicetechni-
ker kann ermitteln, ob dieser Schutzmechanismus
ausgelöst wurde.
•
•
•
( )
▼
▲
( )

- 6 -
REGALAUFLAGEN UND FÜHRUNGEN
Der Weinklimaschrank ist mit 5 Regalen und 20
Regalauagen ausgestattet. Die Regale sind im
Lieferzustand mithilfe von Regalführungen an
der Seite des Weinklimaschranks montiert. Diese
lassen sich problemlos mit einem Schraubendreher
lösen.

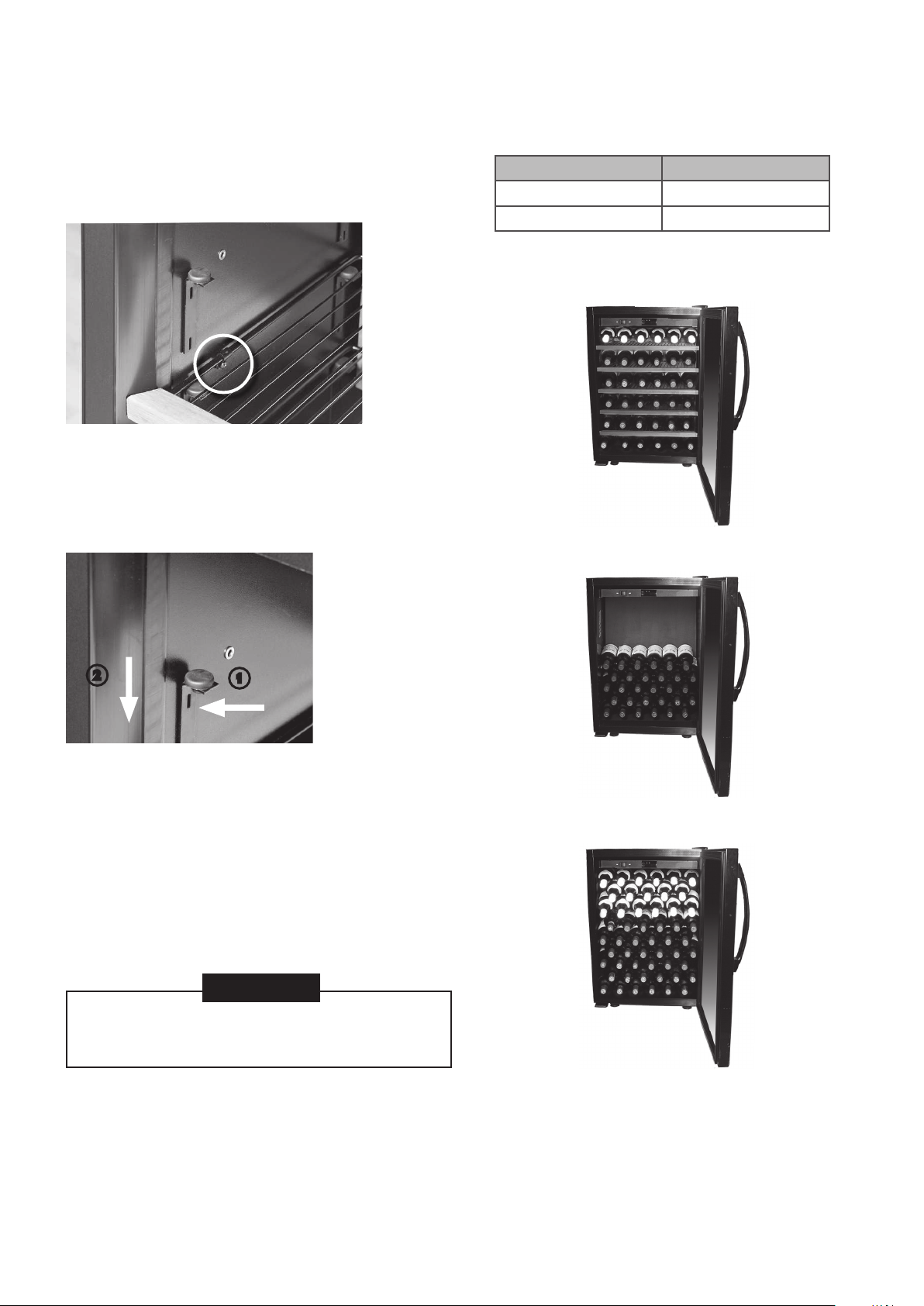

Installation der Regalauagen: Positionieren Sie
die Haltehaken auf der gewünschten Höhe an den
Lochungen. Üben Sie Druck gemäß Pfeil 1 aus und
bewegen Sie den Haken wie per Pfeil 2 dargestellt
nach unten.
WEINLAGERUNG
Bei der Lagerung ist die Flaschengröße (Durch-
messer und Höhe) zu beachten. Berücksichtigen
Sie diese Unterschiede bei der Einlagerung und
vermeiden Sie, unterschiedliche Flaschen zu ver-
mengen.
Lagern Sie Flaschen im Liegen, so dass der Korken
stets in Kontakt mit dem Wein bleibt.
Lagern Sie auf Regalen nie mehr als eine Lage
Flaschen.
Maximale Flaschenanzahl (“Bordeaux Tradition”),
die im Weinklimaschrank gelagert werden kann.
1
2
Anzahle Regale Anzahl Flaschen
5 36
0 54
ACHTUNG

- 7 -
OPERATING AND INSTALLATION
INSTRUCTIONS FOR YOUR DOMETIC
WINE CELLAR
INTRODUCTION
Thank you for choosing the Dometic Wine Cellar.
Please read the following instructions carefully be-
fore installing your new wine cellar. We trust you
will be completely satised with your purchase.
The wine cellar must be installed and used accord-
ing to these instructions in order for it to operate
correctly and economically.
TRANSIT DAMAGE
Inspect the wine cellar for transit damage. You
must report any damage the company responsible
for the delivery within the legal or stated time for
this type of product. If there is no such established
report time, the damage must be reported within
seven days of delivery.
ACCESSORIES
Please check that the following accessories are at-
tached to the Wine Cellar. On the back or inside the
wine cellar.
Necessary additional tools not included:
Screwdriver (star quad)
Adjustable spanner or xed spanner (21 mm)
•
•
DATA PLATE
Check the data plate, inside the wine cellar at
the top left, to ensure you have received the right
model.
The data plate shows
details that you will need
to quote if you have to
contact service personnel.
It is a good idea to make a note of them here:
Modeldesignation........................
Productnumber..........................
Serialnumber...........................
Voltage ................................
Appliances bearing this symbol must
be deposited at the designated local
reception point for the disposal of
electrical and electronic equipment.
It is not permitted that this product
be disposed of by way of the normal
household refuse collection system.
INSTALLATION
Please follow these installation instructions:
For best performance, air needs to circulate free-
ly over the cooling unit behind the wine cellar.
The free-standing design of the cellar means that
it should stand at least 25 mm from the rear and
side walls.
Allow a clearance of at least 100 mm above the
wine cellar.
•
•
•
Distance bar
Steel
rod
30 mm
25 mm
25 mm
Rear
Wall
Wall
Steel
rod
Cardboard box:
Handle
Screws
Keys
CD
Instruction manual
•
•
•
•
•

- 8 -

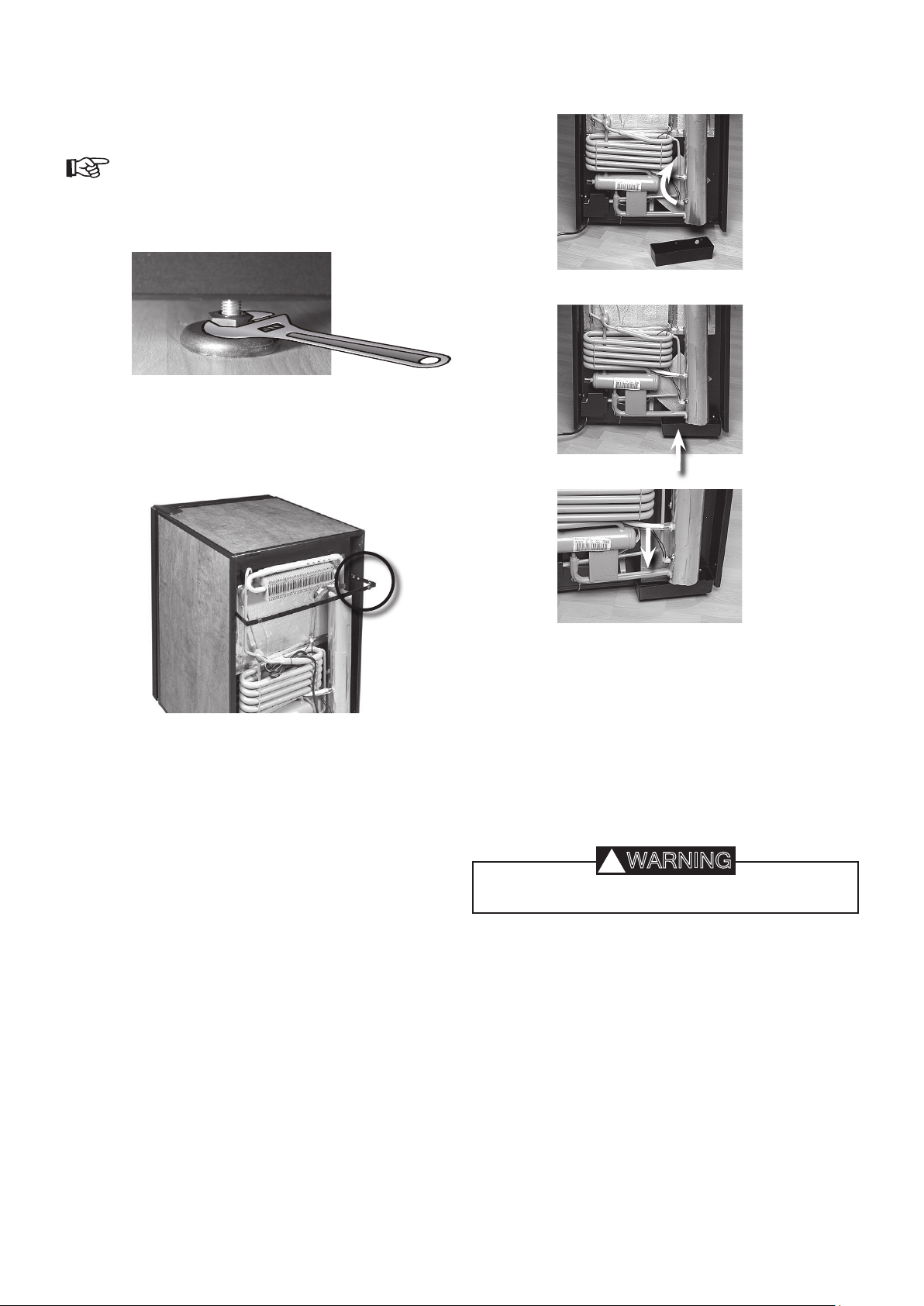

Adjust the feet of the wine cellar so that it stands
in a vertical position in both directions. Use a spirit
level if necessary.
Remove the transport pallet on which your
wine cellar rests.
Adjust the feet to allow a 30 mm
clearance under the wine cellar.
Attach the steel rod using the two screws
at the top back on each side of the cellar.
The rod ensures the correct distance to the
wall behind.
For optimum performance, please place
your wine cellar far away from any source
of heat (radiator, cooker or intense sun-
light).
Check that the charcoal lter is in place at
the top left corner inside the wine cellar.
Fit the door handle to the door, see “Ap-
pendix B”.
1.
2.
3.
4.
5.
6.
Attach the driptray on the back. The
screws are already attached at the back.
ELECTRICAL CONNECTION
It is essential that the electrical installation is car-
ried out correctly, taking into account all relevant
regulations and codes of practice. Your wine cellar
will operate on a mono-phased alternating current.
Please check that the voltage shown on the data
plate corresponds to your power supply.
The wine cellar must be earthed.
The wine cellar is tted with a plug intended for an
earthed socket. Dometic and its subsidiaries will
not be held responsible for any incident due to non-
existent or defective earth wires.
Electrical leads must be routed and secured so
that they cannot come into contact with hot or
sharp parts of the wine cellar.
7.
WARNING
!
2
1
3

- 9 -

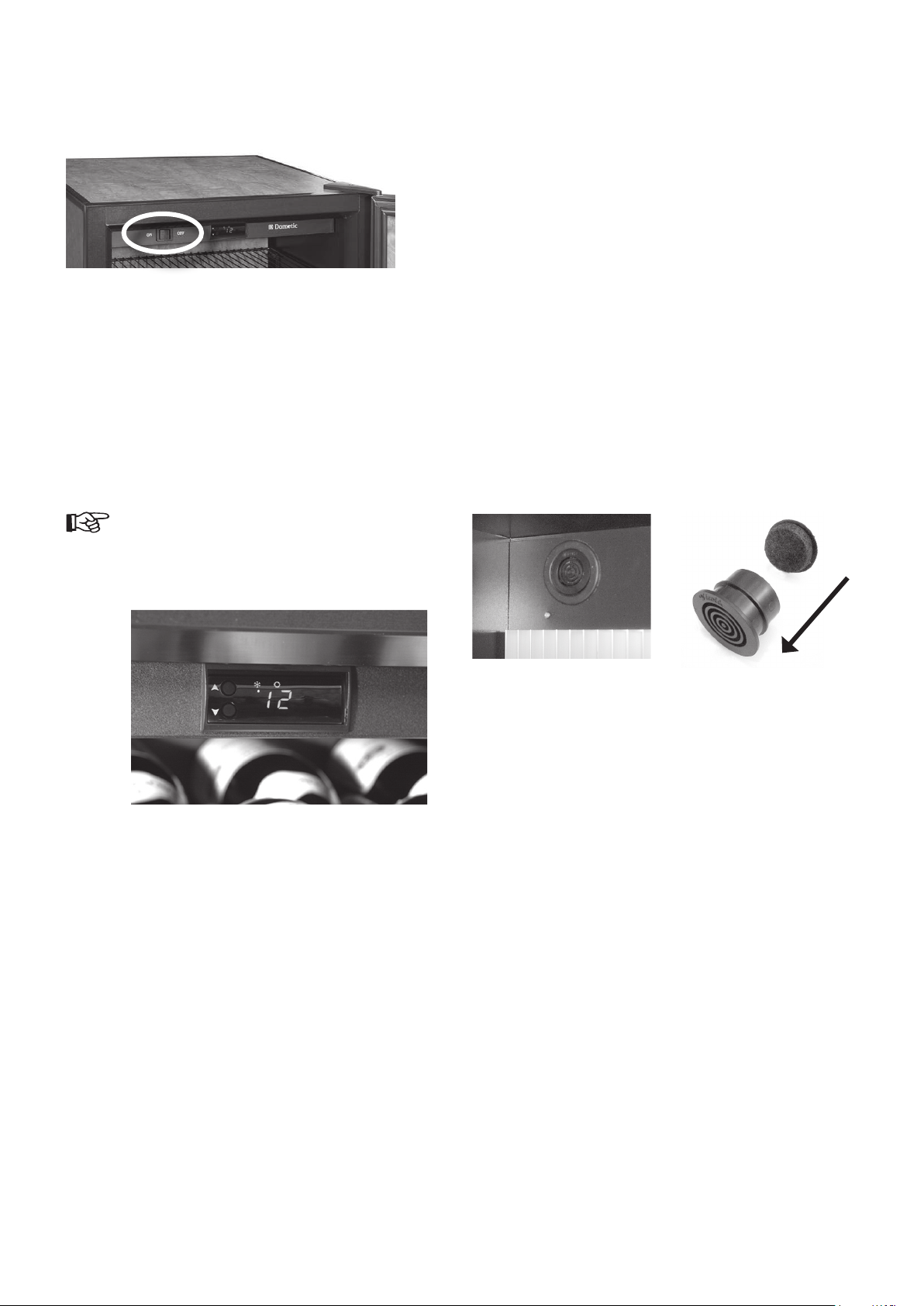

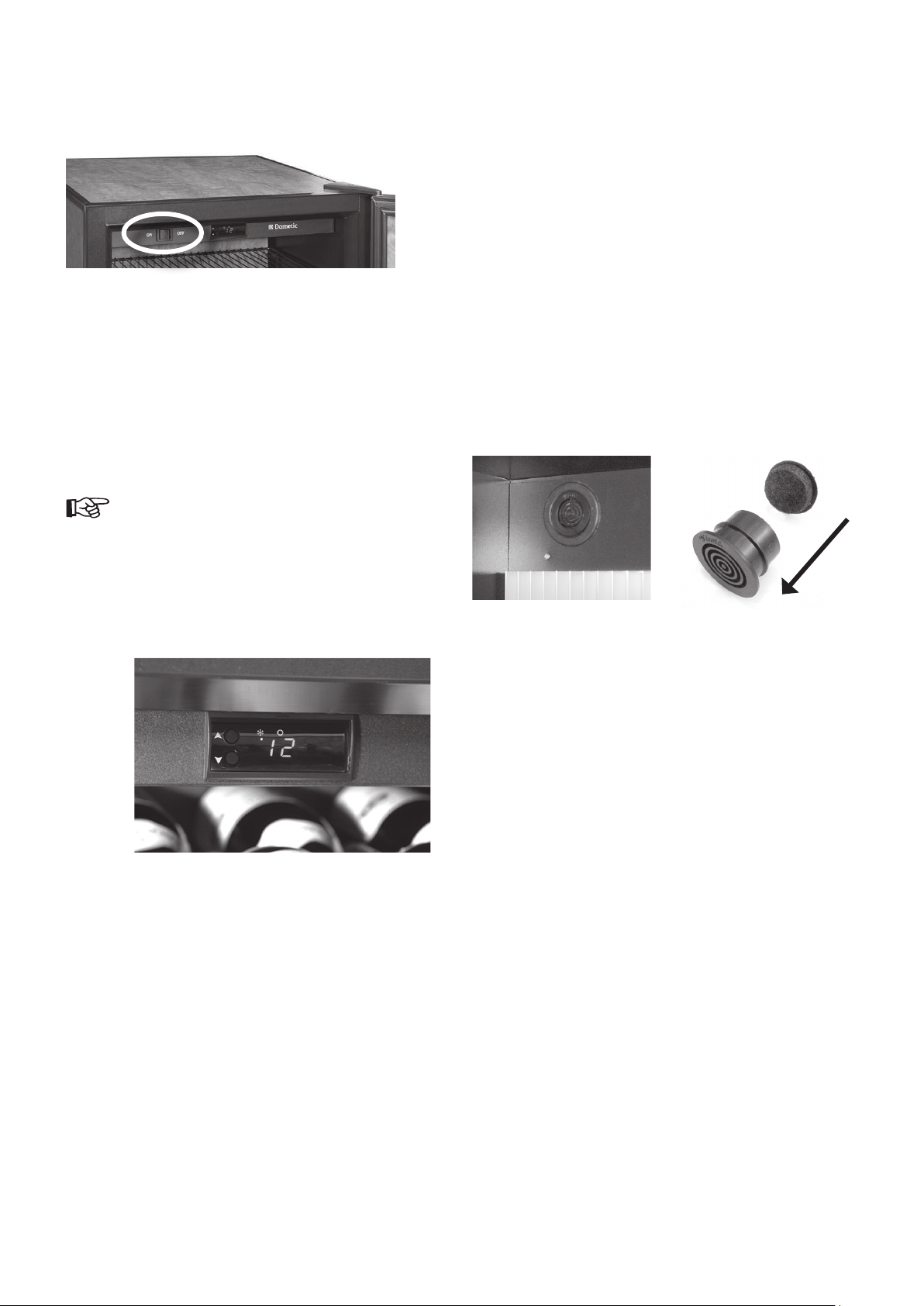

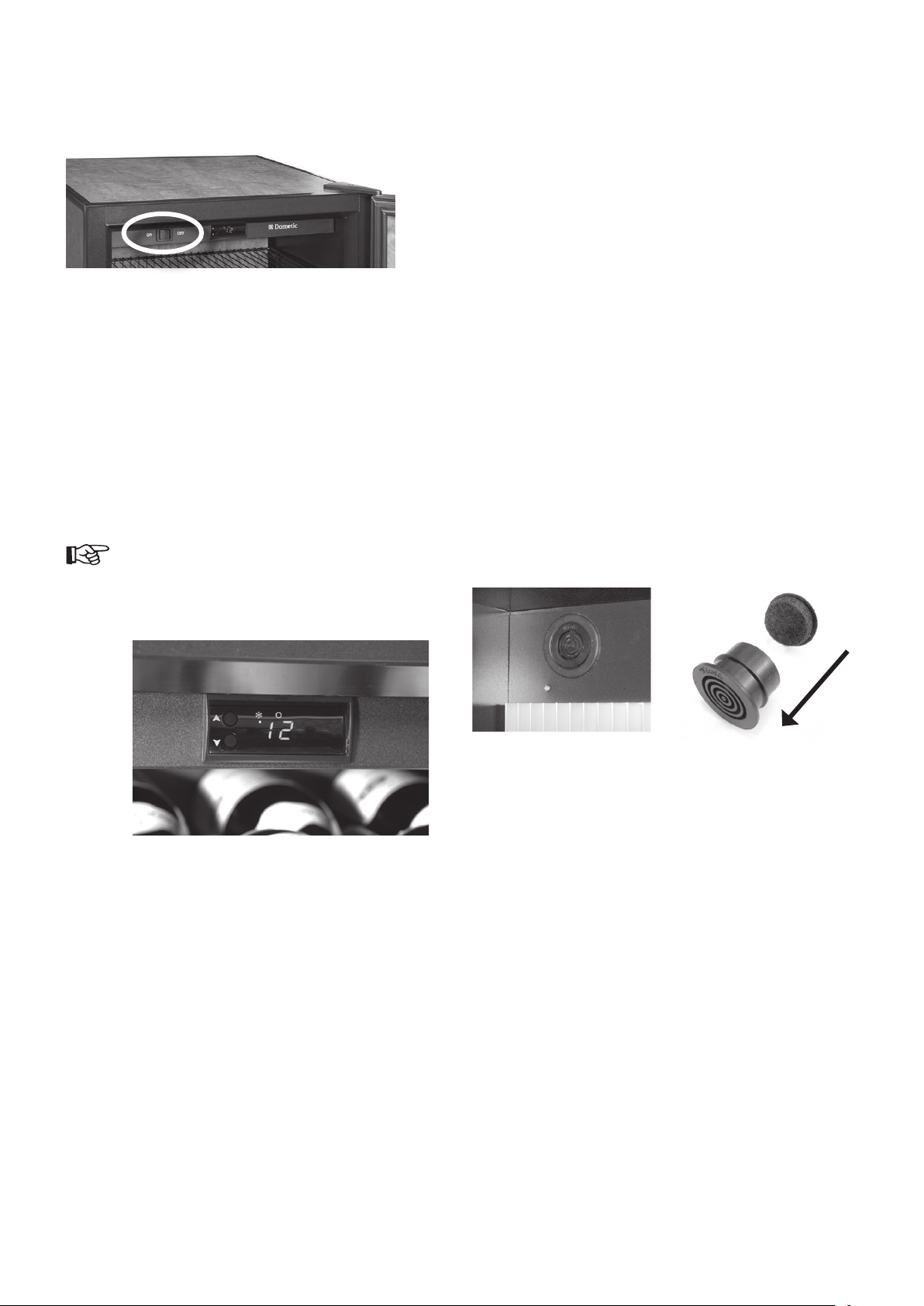

TEMPERATURE SETTING
Plug in the wine cellar and turn it on with the
switch.
The wine cellar is equipped with an electronic reg-
ulator. This allows you to programme the tempera-
ture inside the wine cellar. Your wine will then be
stored between 10°C and 15°C according to expert
advice. The temperature is shown on the display.
The temperature, pre-set at 12°C, can be changed
according to the wine stored.
Press and hold the UP or DOWN
arrow button for a few seconds until the
display starts blinking.
Release the button. Press the UP/DOWN
arrow buttons to set the temperature.
The new value is saved automatically after
6 seconds.
It is important to avoid rapid temperature
changes inside your wine cellar!
1.
2.
MAINTENANCE
We recommend that you keep your wine cellar as
clean as possible. Unplug the cellar before clean-
ing. Do not use any abrasive or strong scented
substances. Use a smooth cloth or sponge and light
detergent.
It is very important to check regularly that the air
circulation underneath and behind the cellar is
not blocked. Condensation collects in a small cup
placed at the back of the wine cellar. The cup has a
sponge which helps the condensation to evaporate.
Check that the plastic pipe routing the water from
the inside to the cup is not blocked by dust or dirt.
You should replace the inside ventilation charcoal
lter every second year. The lter is tted in the
upper left corner inside the wine cellar.
If the wine cellar fails to work, check the following
points before calling a service technician:
Is the fuse of power supply intact?
Is the plug properly inserted in its socket?
Is the wine cellar switched on?
If the cause of failure is not to be found among the
points listed above, contact an authorised service
technician.
The wine cellar is equipped with an overheating
protection. An authorised service technician can
check whether this has been triggered or not.
•
•
•
( )
▼
▲
( )

- 10 -

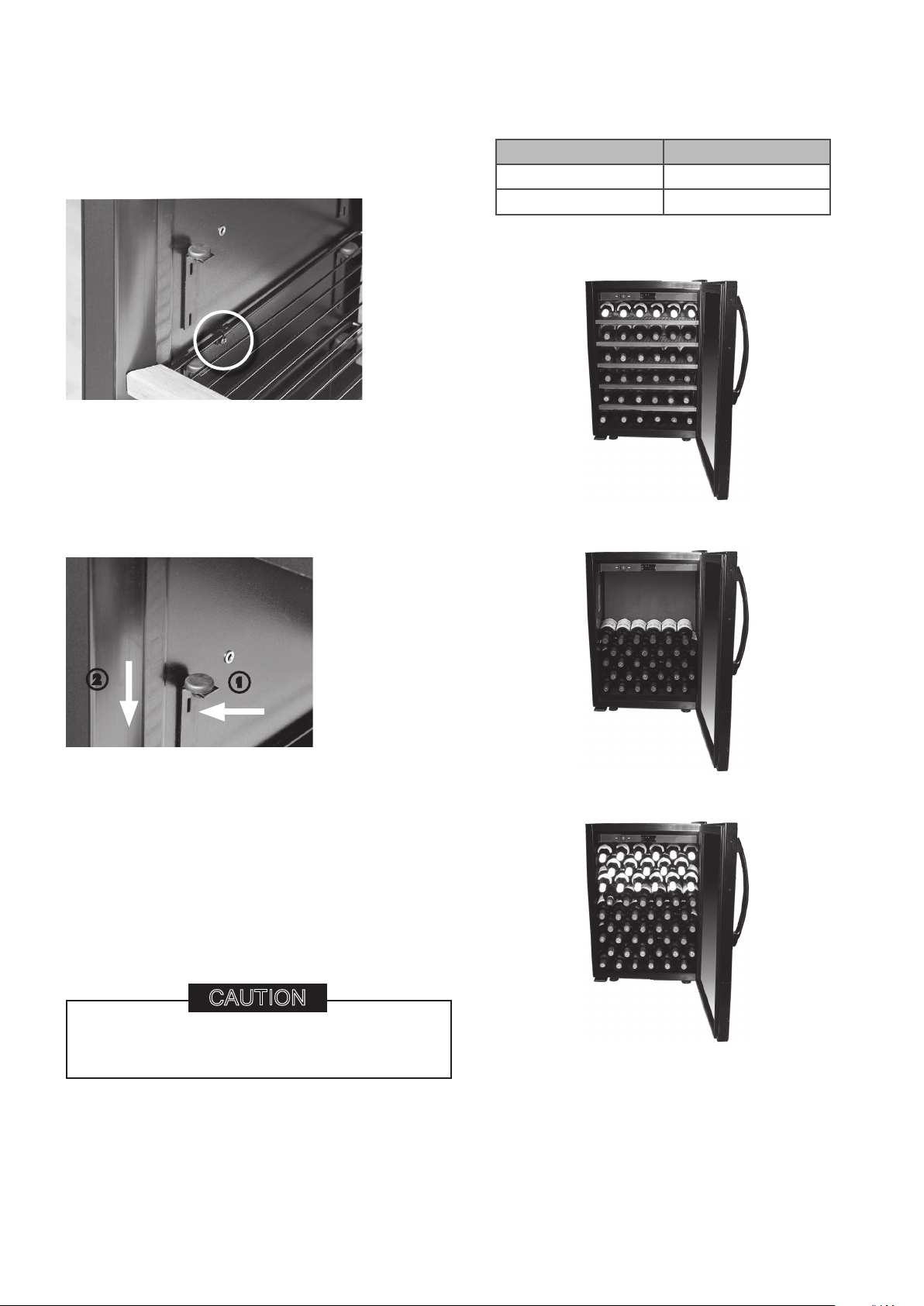

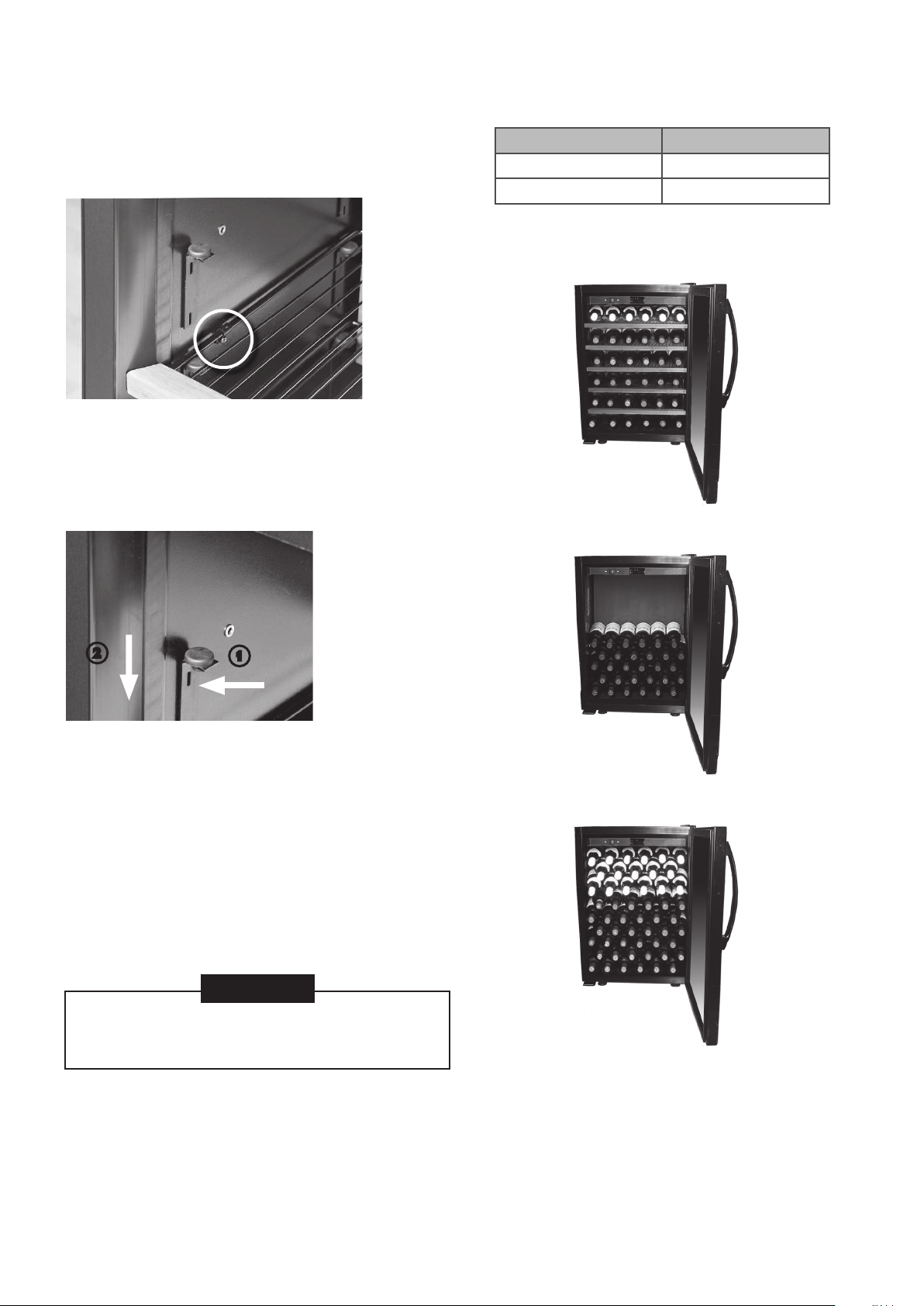

SHELF SUPPORTS AND SHELF LOCKS
The wine cellar is equipped with 5 shelves and 20
shelf supports. The shelves are at delivery xed to
the side of the wine cellar with a shelf lock. These
can easily be removed with a screwdriver.
To install the shelf supports, place the support
hooks in front of the desired holes and press in
direction of arrow 1 and then, push the hook down
as arrow 2 indicates.
STORING THE WINE
Bottles should be stored in your wine cellar
according to their size (diameters and heights).
Take these differences into account when storing
your wine and avoid mixing the bottles.
It is important to store bottles on their side in order
for the cork to remain in contact with the wine.
Note that you should store no more than one
layer of bottles on the shelves.
The maximum number of bottles (“Bordeaux Tra-
dition”) that can be stored in the wine cellar:
1
2
Number of shelves Number of bottles
5 36
0 54
CAUTION

- 11 -
INSTRUCCIONES DE INSTALACIÓN Y
FUNCIONAMIENTO DE LA CAVA PARA
ENVEJECIMIENTO DE VINOS DE DOMETIC
INTRODUCCIÓN
Deseamos agradecerle la elección de la Cava
para envejecimiento de vinos de Dometic. Lea las
siguientes instrucciones de uso con detenimiento
antes de comenzar a instalar su nueva cava. Esta-
mos seguros que estará satisfecho con la compra
que ha realizado.
La cava debe instalarse y utilizarse del modo descri-
to en estas instrucciones para que funcione de un
modo económico y correcto.
DAÑOS DURANTE EL ENVÍO
Compruebe el estado de la cava y asegúrese de que
no ha sufrido daños durante el envío. Si observa
alguno, informe a la empresa de transportes respon-
sable del envío en el espacio de tiempo legal o esta-
blecido para este tipo de producto. Si no existiera tal
espacio de tiempo para informar de daños, deberá
hacerlo durante los 7 días posteriores a la entrega.
ACCESORIOS
Compruebe que los accesorios que se enumeran a
continuación se suministran con la cava tanto en la
parte posterior, como en el interior de la misma.
Herramientas adicionales necesarias que no se
incluyen:
Destornillador (estrella)
Llave inglesa o de tuercas (21 mm)
•
•
PLACA DE DATOS TÉCNICOS
Compruebe la placa de datos técnicos que se en-
cuentra en el interior de la cava, en la parte supe-
rior izquierda, para asegurarse de que ha recibido
el modelo correcto.
En la placa de datos téc-
nicos se especican los
detalles necesarios para
solicitar asistencia técnica.
Le sugerimos que apunte aquí los detalles:
Númerodemodelo.......................
Númerodeproducto......................
Númerodeserie .........................
Tensión................................
Los aparatos que lleven este símbo-
lo deberán depositarse en los luga-
res locales de recogida de aparatos
eléctricos y electrónicos. Este
producto no debe desecharse en la
basura doméstica convencional.

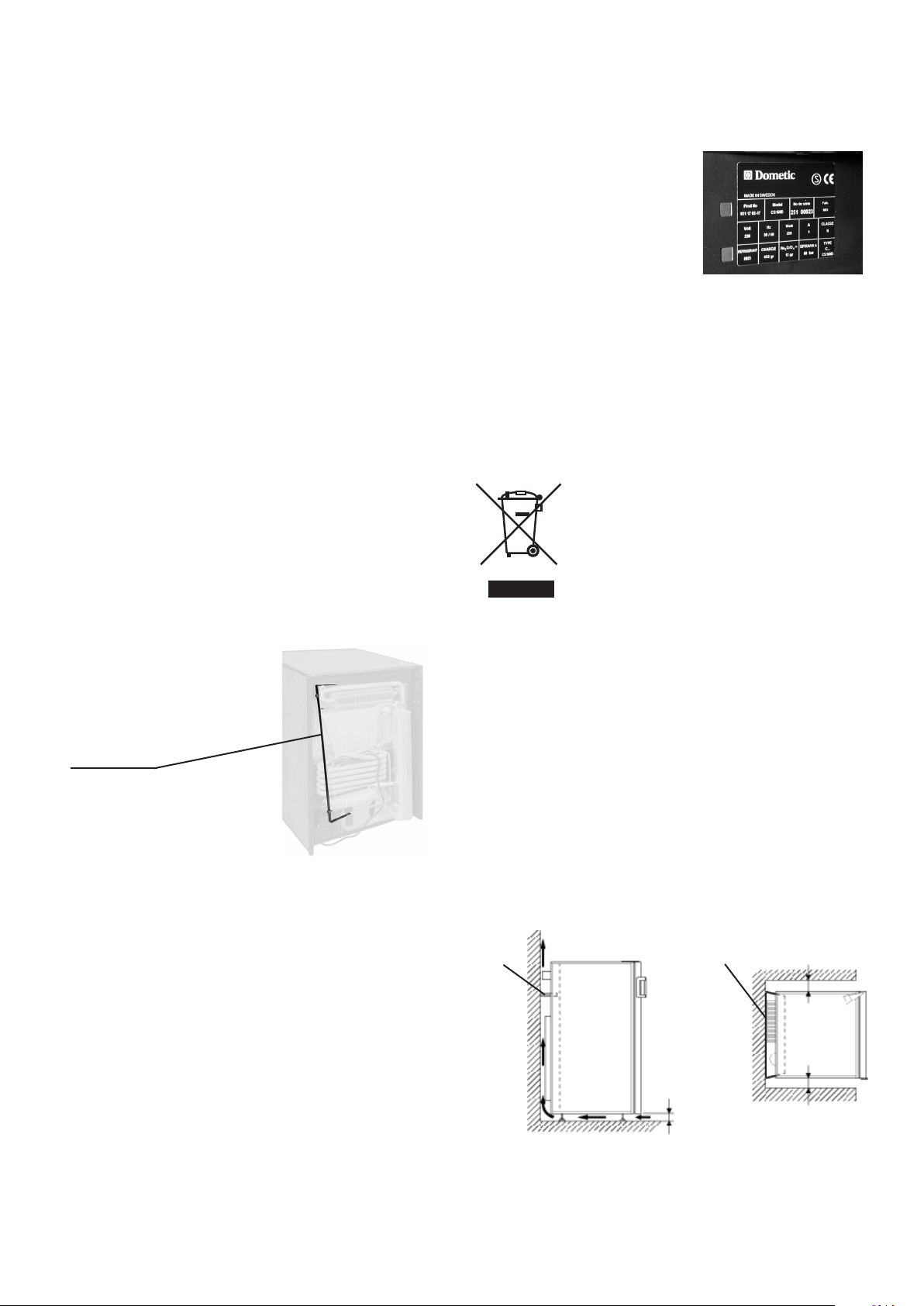

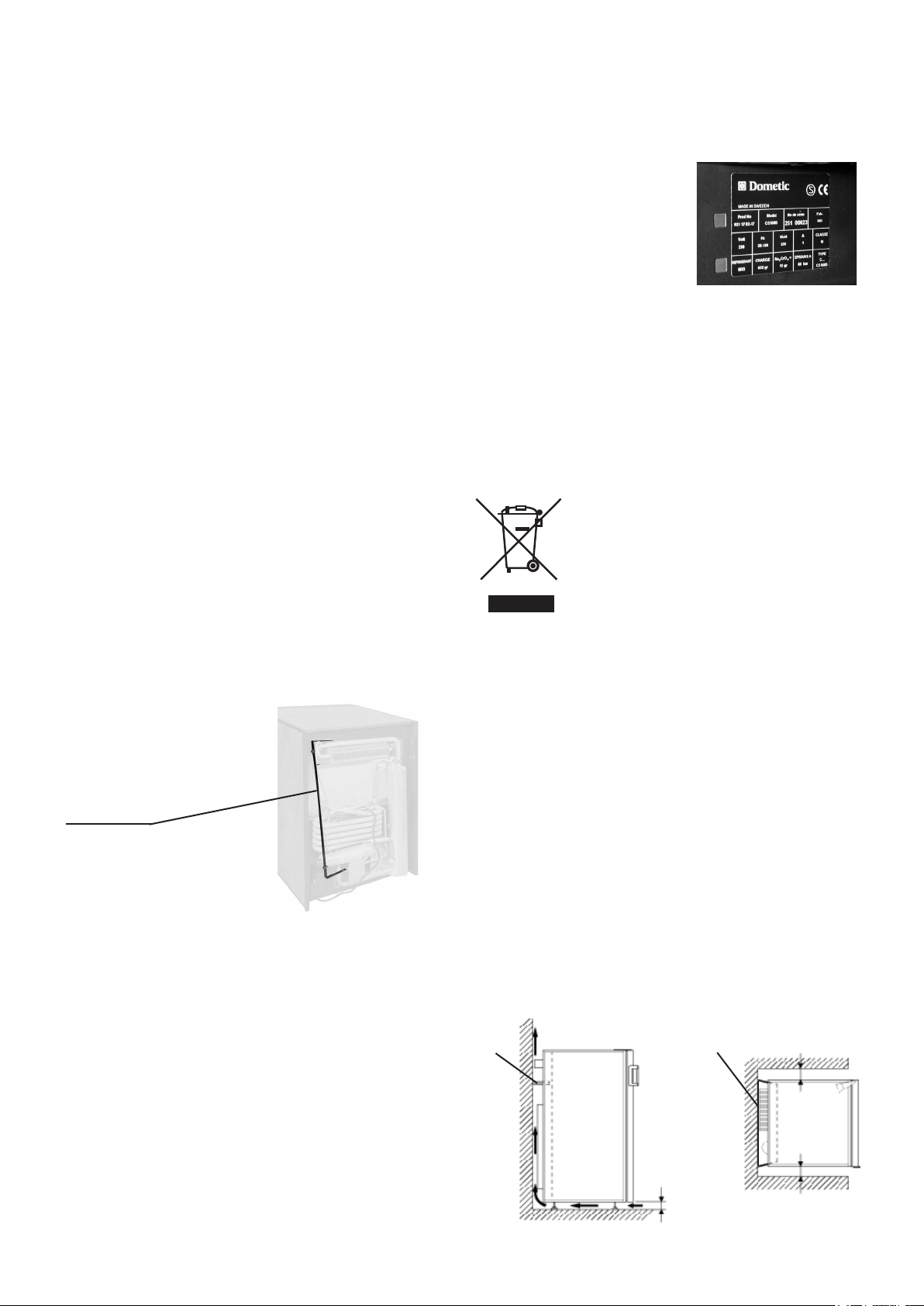

INSTALACIÓN
Siga estas instrucciones de instalación:
Para obtener el máximo rendimiento, es necesa-
rio que el aire circule libremente por la unidad
de refrigeración que hay en la parte posterior de
la cava.
Su diseño no-empotrado se ha realizado para que
permanezca a 25 mm como mínimo separada de
la pared, por la parte de atrás y los laterales.
Deje un espacio de 100 mm como mínimo en la
parte superior.
•
•
•
Barra de separación
Barra de separación
30 mm
25 mm
25 mm
Paste
posterior
Pared
Pared
Barra de separación
Caja de cartón:
Tirador
Tornillos
Llaves
CD
Manual de instrucciones
•
•
•
•
•

- 12 -

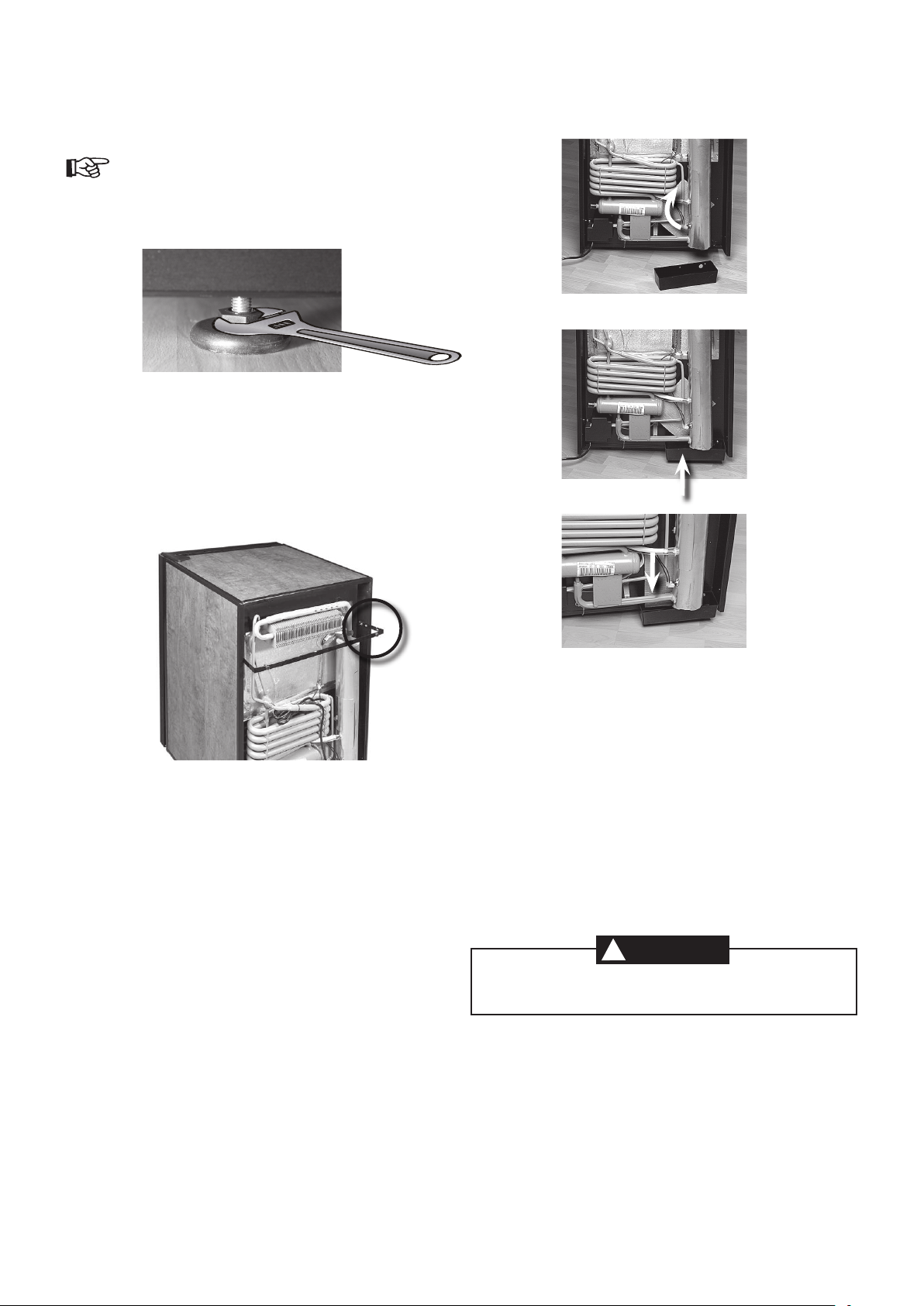

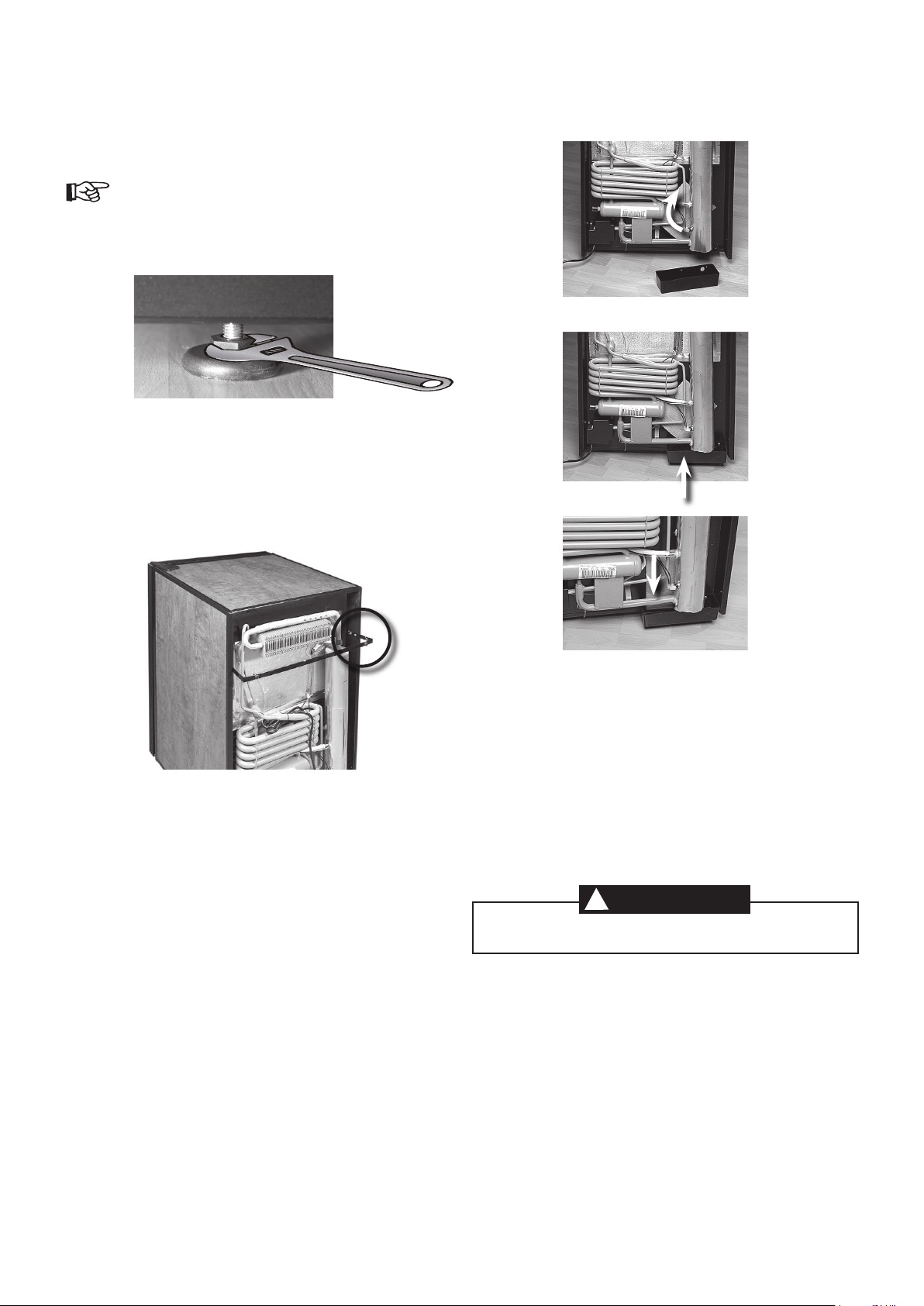

Ajuste los pies de la cava para que quede en posi-
ción completamente vertical en ambas direcciones.
Utilice un nivel si es necesario para que quede
nivelada correctamente.
Retire el palet de transporte en el que se
apoya la cava.
Ajuste los pies de tal modo que quede un
espacio de 300 mm por debajo de la cava.
Coloque la barra de acero, con los dos
tornillos que se suministran, en la parte
posterior superior, a cada lado, de la cava.
Esta barra asegura que se mantiene la dis-
tancia correcta entre la cava y la pared.
Para obtener el máximo rendimiento,
coloque la cava lejos de cualquier fuente
de calor (radiadores, cocina o luz directa
del sol).
Compruebe que el ltro de carbón se
encuentra en su posición en la esquina
superior izquierda en el interior de la cava.
Coloque el tirador de la puerta, vea “Ap-
pendix B”.
1.
2.
3.
4.
5.
6.
Coloque la bandeja de desagüe en la parte
posterior. Los tornillos ya se han colocado
en la parte posterior.
CONEXIÓN ELÉCTRICA
Es muy importante que la instalación eléctrica se
realice correctamente y que cumpla con la normati-
va y códigos de prácticas vigentes. La cava funcio-
na con corriente alterna monofásica.
Compruebe que la tensión que se indica en la placa
de datos técnicos es la misma que la del suministro
de energía eléctrica al que se va a conectar.
La cava debe poseer una conexión a tierra.
La cava se ha equipado con un enchufe para conec-
tar la toma de tierra. Dometic y sus subsidiarias no
se responsabilizarán de ningún tipo de avería por
causa de una mala conexión a tierra o si ésta no se
ha instalado.
Los cables eléctricos deben guiarse y jarse
para que no entren en contacto con partes ca-
lientes o aladas de la cava.
7.
ADVERTENCIA
!
2
1
3

- 13 -
AJUSTE DE TEMPERATURA
Enchufe la cava y conéctela con el interruptor.
La cava está equipada con un control electrónico.
Esto le permitirá programar la temperatura del
interior de la cava. Según los expertos el vino debe
mantenerse a una temperatura de entre 10°C y
15°C. La temperatura se muestra en el indicador de
temperatura.
La temperatura (prejada a 12°C) puede cambiarse
dependiendo del tipo de vino que vaya a almacenar.
Pulse el botón de echa hacia arriba
o hacia abajo y manténgalo pulsado
hasta que el valor mostrado en la pantalla
comience a parpadear.
Suelte el botón. Pulse el botón de echa
hacia arriba o el de echa hacia abajo
hasta seleccionar la temperatura deseada.
Pasados seis segundos, el nuevo valor se
guardará automáticamente.
Es importante evitar cambios de temperatura
rápidos en el interior de la cava.
1.
2.
MANTENIMIENTO
Recomendamos que mantenga la cava siempre
limpia. Desenchufe la cava antes de limpiarla. No
utilice sustancias abrasivas o perfumadas.
Utilice un paño suave o una esponja y un limpiador
suave.
Es muy importante comprobar regularmente la cir-
culación de aire por debajo de la cava y asegurarse
de que no se obstruye. El agua de condensación se
recoge en un pequeño recipiente en la parte pos-
terior de la cava. El recipiente posee una esponja
que ayuda a evaporar el agua de condensación.
Compruebe que el tubo de plástico por el que uye
el agua de condensación desde el interior hasta el
recipiente no se bloquea por la suciedad o el polvo.
El ltro de carbón para la ventilación interior debe
cambiarse cada dos años. El ltro se encuentra en
la esquina superior izquierda, en el interior de la
cava.
Si la cava no funciona, realice las comprobaciones
siguientes antes de llamar a un técnico del servicio:
El fusible del suministro de energía debe estar en
perfecto estado.
El enchufe debe estar correctamente introducido
en el zócalo del suministro de energía.
La cava debe estar encendida.
Si la causa del fallo no se encuentra entre ninguna
de las posibilidades descritas anteriormente, avise a
un técnico del servicio.
La cava se ha equipado con un sistema de protec-
ción contra sobrecalentamiento. El técnico del ser-
vicio podrá comprobar si éste se ha disparado o no.
•
•
•
( )
▼
▲
( )

- 14 -
TOPES Y SOPORTES DE LAS ESTANTERÍAS
La cava está equipada con 5 estanterías y 20 so-
portes. Al suministrar la cava, las estanterías van
colocadas en el lateral de la cava con topes. Estos
pueden retirarse fácilmente con un destornillador.
Instalación de los soportes de las estanterías. Colo-
que los ganchos frente a los agujero que desee en la
dirección de la echa 1 y, a continuación, empuje
el gancho hacia abajo en la dirección de la echa 2.
ALMACENAMIENTO DEL VINO
Las botellas deben almacenarse en la cava según
el tamaño (diámetros y alturas). Considere estas
diferencias a la hora de almacenar su vino y evite
mezclar botellas.
Es importante almacenar las botellas tumbadas
para que el corcho permanezca en contacto con el
vino.
Observe que debe almacenar una única capa de
botellas en cada estantería.
Número máximo de botellas (“Bordeaux Tradi-
tion”) que pueden almacenarse en la cava:
1
2
Nº de estanterías Nº de botellas
5 36
0 54
ATENCIÓN

- 15 -
INSTRUCTIONS D´INSTALLATION ET DE
FONCTIONNEMENT POUR VOTRE CAVE Á
VIN DE VIEILLISSEMENT
INTRODUCTION
Merci d’avoir choisi cette cave à vin de vieillisse-
ment! Veuillez lire attentivement les instructions
suivantes avant d’installer votre nouvelle cave à
vin. Nous sommes convaincus que vous serez en-
tièrement satisfait de votre achat.
La cave à vin de vieillissement doit être installée et
utilisée conformément à ces instructions pour fonc-
tionner correctement et de façon économique.
AVARIES DE TRANSPORT
Vériez la cave à vin lors du déballage. Vous devez
signaler immédiatement auprès de la société res-
ponsable de la livraison, tout dommage apparent.
S’il ne vous est pas possible de déballer la cave
immédiatement, mentionnez vos réserves sur le bon
de livraison avant de le signer. En cas de décou-
verte d’un dommage après le départ des livreurs,
vous disposez de 72 heures maximum pour adresser
votre recours par lettre recommandée adressée au
transporteur.
ACCESSORIES
Veuillez vérier la présence des accessoires sui-
vants, certains se trouvent dans la boîte en carton à
l’intérieur de la cave à vin.
Autres outils nécessaires, non fournis:
Tournevis (cruciforme)
Clef à molette ou clef de 21 mm
•
•
PLAQUE D´IDENTIFICATION
Vériez que vous avez bien reçu le modèle souhai-
té sur la plaque d’identication, en haut à gauche à
l’intérieur de la cave à vin.
Cette plaque contient des
informations nécessaires
lors de l’intervention du
Service Après Vente.
Nous vous conseillons de les noter ci dessous :
Désignation du modèle . . . . . . . . . . . . . . . . . . . .
Désignation du modèle . . . . . . . . . . . . . . . . . . . .
Numérodesérie..........................
Tension.................................
Les appareils portant ce symbole
doivent être obligatoirement remis
à un point de collecte local pour la
mise au rebut d’appareils électri-
ques et électroniques. Il est interdit
de jeter ce produit dans les ordures
ménagères.
INSTALLATION
Veuillez suivre ces instructions d’installation :
Pour assurer le meilleur fonctionnement
possible, l’air doit pouvoir circuler librement
vers l’unité de refroidissement derrière la cave à
vin.
Un espace libre d’au moins 25 mm doit être
laissé derrière la cave à vin, ainsi que sur les
côtés.
Laissez un espace libre d’au moins 100 mm
au-dessus de la cave à vin.
•
•
•
Entretoise
Entretoise
métallique
30 mm
25 mm
25 mm
Arrière
Mur
Mur
Entretoise
métallique
Boîte en carton:
Poignée
Vis
Clés
CD
Notice d’instructions
•
•
•
•
•

- 16 -
Ajustez les pieds de la cave à vin pour qu’elle soit
en position verticale, dans les deux sens. Si néces-
saire, utilisez un niveau à bulle.
Enlevez la palette de transport où est
posée la cave à vins.
Ajustez les pieds pour avoir un espace
libre de 30 mm sous la cave à vin.
Utilisez les deux vis pour xer la barre en
acier des deux côtés à l’arrière de la cave à
vin. La barre assure un espace sufsant au
mur derrière.
Pour un fonctionnement optimal, veillez à
ce que la cave à vin ne soit pas située trop
près d’une source de chaleur (radiateur,
cuisinière ou lumière directe du soleil).
Vériez que le ltre à charbon est en
place, dans le coin supérieur gauche à
l’intérieur de la cave à vin.
Montez la poignée sur la porte, voir «Ap-
pendix B».
1.
2.
3.
4.
5.
6.
Montez le bac de condensation à l’arrière.
Les vis sont déjà en place à l’arrière.
BRANCHEMENT ÉLECTRIQUE
Il est primordial que l’installation électrique soit
effectuée correctement et conformément aux régle-
mentations en vigueur. Votre cave à vin fonctionne
avec du courant alternatif monophasé.
Veuillez vérier que la tension indiquée sur la
plaque d’identication correspond à votre alimen-
tation électrique.
La cave à vin doit être reliée à la terre.
La cave à vin est munie d’une che électrique pour
une prise avec terre. Dometic et ses liales se dé-
gagent de toute responsabilité en cas d’incident dû
à l’absence de ls de terre ou si ces derniers sont
défectueux.
Les câbles électriques doivent être passés et xés
de façon à ce qu’ils ne puissent pas entrer en
contact avec des parties chaudes ou tranchantes
e la cave à vin.
7.
AVERTISSEMENT
!
2
1
3

- 17 -
RÉGLAGE DE LA TEMPÉRATURE
Branchez la cave à vin à la prise électrique et met-
tez-la en service avec l’interrupteur.
La cave à vin est équipée d’un régulateur électroni-
que. Il vous permet de programmer la température
à l’intérieur de la cave à vin. Votre vin sera ainsi
gardé à une température comprise entre 10°C et
15°C, conformément aux conseils des experts. La
température est indiquée sur l’afcheur.
La température, préréglée à 12°C, peut être modi-
ée en fonction du vin stocké.
Maintenir enfoncée la touche èche
HAUT ou BAS pendant
quelques secondes, jusqu’à ce que l’écran
commence à clignoter.
Relâcher la touche. Enfoncer les touches
èches HAUT/BAS pour congurer la
température. La nouvelle valeur est sauve-
gardée automatiquement après 6 secondes.
Il est important d’éviter des changements de
température rapides à l’intérieur de votre cave
à vin.
1.
2.
ENTRETIEN
Nous vous recommandons de maintenir votre cave
à vin le plus propre possible. Débranchez la cave
à vin avant tout nettoyage. N’utilisez pas de subs-
tances abrasives ni trop parfumées. Utilisez une
éponge ou un chiffon doux et un détergeant léger.
Il est très important de vérier régulièrement que
la circulation de l’air sous et derrière la cave à vin
n’est pas bloquée. La condensation est récupérée
dans un petit bac situé à l’arrière de la cave à vin.
Le bac contient une éponge qui facilite l’évapora-
tion de la condensation. Vériez que le conduit en
plastique qui achemine l’eau de la cave à vin au
bac n’est pas obturé par de la poussière des salissu-
res.
Vous devez remplacer le ltre intérieur de ventila-
tion à charbon tous les deux ans. Le ltre est situé
dans le coin supérieur gauche, à l’intérieur de la
cave à vin.
Si la cave à vin ne fonctionne pas, commencez par
vérier les points suivants avant d’appeler un tech-
nicien de service :
que le fusible de l’alimentation électrique est
intact
que la che électrique est correctement branchée
à la prise
que l’interrupteur de la cave à vin est bien en
position de service
Si la cause n’est pas parmi les points ci-dessus,
vous devez faire appel à un technicien agréé.
La cave à vin est équipée d’une sécurité de sur-
chauffe.Un technicien agréé peut vérier si elle a
été déclenchée ou pas.
•
•
•
( )
▼
▲
( )

- 18 -
VERROUS ET SUPPORTS DE CLAYETTE
La cave à vin est équipée de 5 clayettes et de 20
supports de clayette. À la livraison, les clayettes
sont xées sur le côté de la cave à vin avec un
verrou de clayette. Elles peuvent facilement être
enlevées avec un tournevis.
Montage des supports de clayette. Positionnez les
crochets du support devant les trous de votre choix,
appuyez comme le montre la èche 1, puis appuyez
vers le bas, èche 2.
STOCKAGE DU VIN
Les bouteilles doivent être rangées en fonction de
leurs tailles (diamètres et hauteurs). Prenez ces
différences en considération lorsque vous stockez
votre vin et évitez de mélanger les bouteilles.
Lorsque vous conservez le vin, il est important que
les bouteilles soient couchées de façon à ce que le
ouchon reste en contact avec le vin.
Notez que vous ne devez pas mettre plus d’une
rangée de bouteilles de vin sur les clayettes.
Nombre maximal de bouteilles (“Bordeaux Tradi-
tion”) pouvant être stockées dans la cave à vin :
1
2
Nb. de clayettes Nb. de bouteilles
5 36
0 54
ATTENTION

- 19 -
INSTRUZIONI DI FUNZIONAMENTO E
INSTALLAZIONE DELLA CANTINA PER
I´INVECCHIAMENTO DEI VINI DOMETIC
INTRODUZIONE
Grazie per aver scelto una cantina Dometic.
Si prega di leggere attentamente le seguenti istru-
zioni prima di installare la cantina. Siamo sicuri
che sarete completamente soddisfatti del vostro
acquisto.
La cantina deve essere installata ed usata secondo
le seguenti istruzioni, perchè possa funzionare in
modo corretto ed economico.
DANNI DA TRASPORTO
Controllate che la cantina non abbia riportato danni
nel trasporto. Qualunque danno va comunicato alla
ditta responsabile del trasporto entro i tempi legali
o prestabilti per questo tipo di prodotto. Se non è
stato stabilito un tempo limite il danno va comuni-
cato entro sette giorni dalla consegna.
ACCESSORI
Controllate che i seguenti accessori siano acclusi
sul retro o dentro la cantina.
Utensili necessari non inclusi:
Cacciavite (a croce)
Chiave inglese regolabile o ssa (21 mm)
•
•
TARGHETTA DATI
Controllate la targhetta dati, all’interno della canti-
na in alto a sinistra, per accertarvi di aver ricevuto
il modello giusto.
La targhetta dati riporta in-
formazioni che è necessario
citare quando ci si rivolge al
personale di assistenza.
Si consiglia perciò di annotarli quì:
Modello ...............................
Numerodiprodotto.......................
Numerodiserie..........................
Voltaggio...............................
Gli apprecchi che sono contrasse-
gnati con questo simbolo devono
essere consegnati al posto di rac-
colta locale per lo smaltimento e il
trattamento di apparecchi elettrici
ed elettronici. Questo prodotto non
deve essere smaltito con i normali
riuti domestici.
INSTALLAZIONE
Si prega di seguire le presenti istruzioni di installa-
zione:
Per ottenere il massimo delle prestazioni l’aria
deve poter circolare liberamente intorno all’unità
di raffreddamento dietro la cantina.
La cantina è stata progettata autoportante per
far sì che essa possa esere collocata ad almeno
25 mm da pareti posteriori e laterali.
Lasciare un area libera di almeno 100 mm sopra
la cantina.
•
•
•
Barra distanziatrice
Barra di
distanziatrice
30 mm
25 mm
25 mm
Parte
posteriore
Muro
Muro
Barra di
distanziatrice
Scatola di cartone:
Maniglia
Viti
Chiavi
CD
Manuale d’istruzioni
•
•
•
•
•

- 20 -
Regolare i piedi della cantina in modo che si trovi
in posizione perfettamente verticale in entrambe le
direzioni. Usate una livella se necessario.
Rimuovere il supporto di trasporto a cui la
cantina è ssata.
Regolare i piedi in modo da lasciare uno
spazio di 30 mm sotto la cantina.
Attaccare la barra d’acciaio utilizzando le
due viti poste in alto su entrambi i lati del-
la parte posteriore della cantina. La barra
assicura la corretta distanza dalla parete
posteriore.
Per ottimizzare le prestazioni collocare la
cantina lontano da sorgenti di calore (ter-
mosifoni, cucine o intensa luce solare).
Controllare che il ltro a carbone sia a
posto nell’angolo superiore sinistro all’in-
terno della cantina
Montate la maniglia sulla porta, vedere
“Appendix B”.
1.
2.
3.
4.
5.
6.
Attaccate lo sgocciolatore sul retro. Le viti
sono già attaccate sul retro.
CONESSIONE ELETTRICA
È essenziale che l’installazione elettrica sia esegui-
ta correttamente, tenendo conto di tutte le rego-
lamentazioni e le procedure dovute. La cantina
funziona a corrente alternata monofase.
Controllare che il voltaggio indicato dalla targhetta
dati corrisponda a quello localmente erogato.
La cantina necessita la messa a terra.
La cantina è equipaggiata con spina prevista per
una presa con terra. Dometic e le sue consociate
non saranno ritenute responsabili per qualunque
incidente dovuto a cavi di terra assenti o difettosi.
I cavi elettrici devono essere tirati e ssati in
modo che non possano venire in contatto con
parti calde o taglienti della cantina.
7.
AVVISO
!
2
1
3
