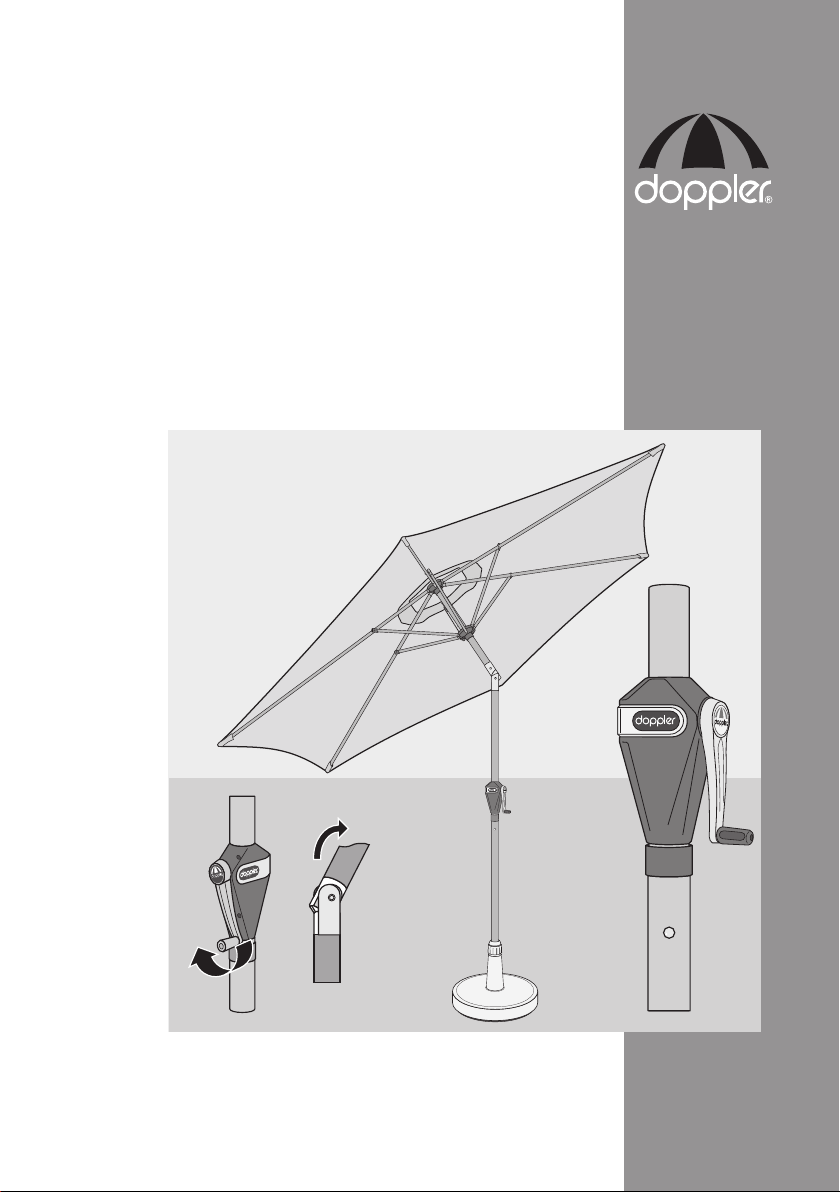

Doppler Alu Wood Ultra Installation instructions

Art.-Nr.: 438316
461317
457317
Anl. Nr.: 199541 20210907
Alu Wood Ultra
Aufbau- und
Gebrauchsanleitung

C
D
E
7
A
1
2
34
Alu Wood Ultra 210 × 140
Alu Wood Ultra 300 × 200
F
7
Alu Wood Ultra 210 × 140
Alu Wood Ultra 300 × 200
B2
3
5
Alu Wood Ultra 350
6

J2
3
1
H
7
I
G
1
Alu Wood Ultra 210 × 140
Alu Wood Ultra 300 × 200
4
K
9
10
8
L11 8

5
DE
Alu Wood Ultra
Aufbau- und
Gebrauchsanleitung
Lesen Sie diese Aufbau- und
Gebrauchsanleitung, insbe-
sondere die Sicherheitshin-
weise, vollständig und sorgfältig durch.
Die Nichtbeachtung dieser Sicherheits-
hinweise kann zu Verletzungen oder zu
Schäden am Sonnenschirm führen. Be-
wahren Sie die Aufbau- und Gebrauchs-
anleitung zum späteren Nachschlagen
auf, und geben Sie sie stets ebenfalls
mit, wenn Sie den Sonnenschirm an Drit-
te weitergeben.
Ihre Sicherheit
Bitte beachten Sie die folgenden
Sicherheitshinweise. Für Schä-
den infolge von Nichtbeachtung
haftet der Hersteller nicht.
– Den Sonnenschirm nur mit ausrei-
chender Ballastierung benutzen (sie-
he „Technische Daten“).
– Stellen Sie den Sonnenschirm immer
auf einen festen und ebenen Boden.
– Verwenden Sie für den Sonnenschirm
einen stabilen Schirmsockel.
– Der Sonnenschirm sollte von einer
kompetenten erwachsenen Person
aufgestellt werden.
– Beim Öffnen und Schließen des Son-
nenschirms achten Sie bitte darauf,
dass Ihre Hände nicht in den Klapp-
mechanismus geraten.
– Bei aufkommendem Wind oder Ge-
witter den Sonnenschirm schließen
und mit dem Klettband sichern. Er
kann sonst von einer Böe erfasst und
umgeworfen werden und dabei Schä-
den anrichten oder selbst beschädigt
werden.
– Niemals offenes Feuer in der Nähe
oder unterhalb des Sonnenschirmes
entfachen. Der Sonnenschirm kann
Feuer fangen oder durch Funkenflug
beschädigt werden. Halten Sie den
Sonnenschirm fern von starken Hit-
zequellen wie Terrassenheizstrahler,
Grill etc.
– Der Sonnenschirm ist kein Kinder-
spielzeug. Kinder können sich die
Finger klemmen. Zudem besitzt der
Sonnenschirm ein erhebliches Ge-
wicht und kann Kinder beim Umfallen
verletzen.
– An den Querstreben des Sonnen-
schirms nichts aufhängen oder gar
Klimmzüge daran machen.
– Der Sonnenschirm kann Ihre Haut vor
direkter UV-Strahlung, aber nicht vor
reflektierenden UV-Strahlen schüt-
zen. Deshalb zusätzlich kosmetische
Sonnenschutzmittel verwenden.
– Um den Sonnenschirm vor über-
mäßiger Beanspruchung zu schüt-
zen, Sonnenschirm bei Regen oder
Schnee schließen und mit dem Klett-
band sichern.
– Der Bezug ist nicht für Maschinenwä-
sche, chemisches Reinigen oder Blei-
chen geeignet.
– Verwenden Sie keine aggressiven
chemischen Reiniger oder Flüssig-
keiten, Lösungen, scheuernde Subs-
tanzen oder Gegenstände, Bleichmit-
tel, Hochdruckreiniger und starke Rei-
nigungsmittel.
– Bitte beachten Sie die eingenähten
Pflegehinweise.

6
Verwendungszweck
Der Sonnenschirm ist zum Schutz vor
direkter UV-Strahlung geeignet. Zum
Schutz vor Regen oder Schnee ist er
nicht gedacht.
Der Sonnenschirm ist nur zum Einsatz im
privaten Bereich bestimmt. Die Garantie
erlischt bei gewerblicher Nutzung.
Schirm aufbauen
Um dem Sonnenschirm sicheren Halt zu
geben, muss ein Schirmsockel mit fol-
gender Mindestballastierung verwendet
werden:
Alu Wood Ultra
210 ×140* 457317 40 kg
Alu Wood Ultra 350 438316 70 kg
Alu Wood Ultra
300 ×200* 461317 70 kg
* Höhenverstellbar 15 cm
Alu Wood Ultra 210 × 140
Alu Wood Ultra 300 × 200

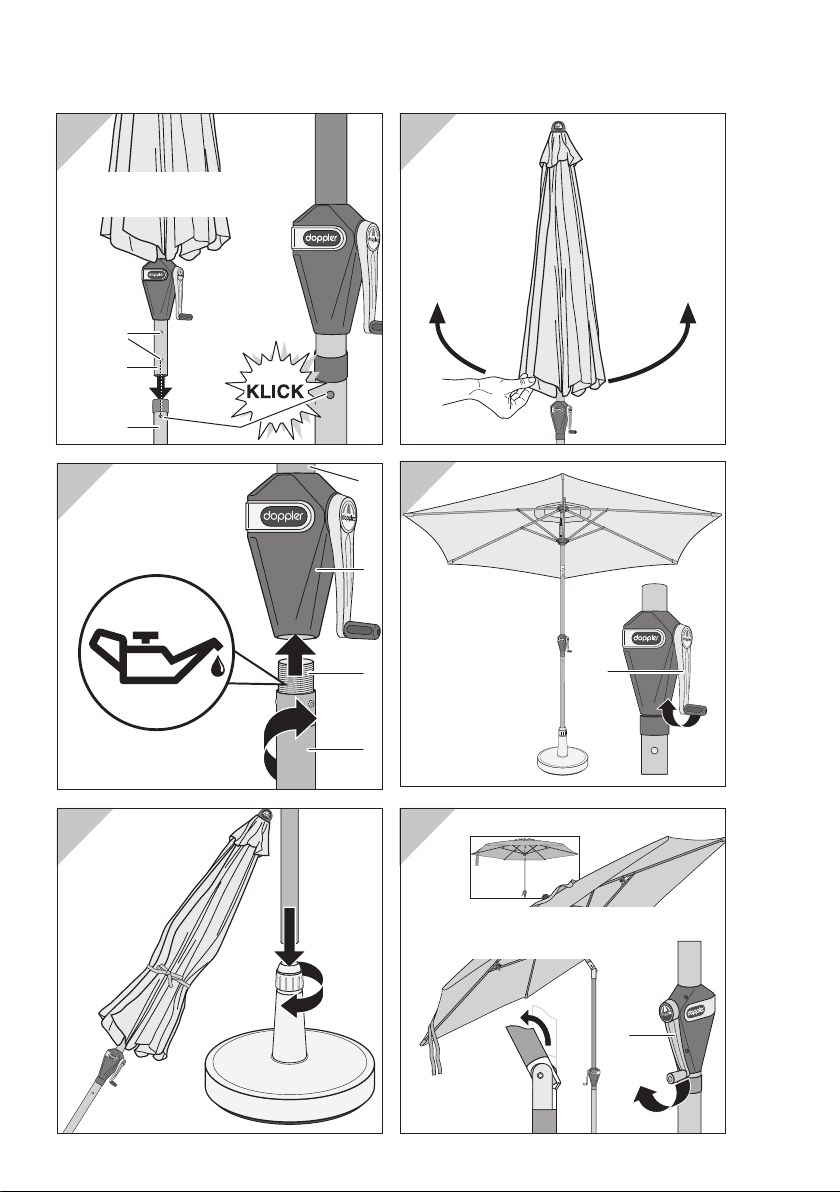

(siehe Bild A)
1. Arretierknopf 1drücken.
2. Bei gedrücktem Arretierknopf 1
Schirmstock 2in den Unterstock 3
gleiten lassen.
3. Schirmstock 2drehen, bis der Arre-
tierknopf 1 in die Öffnung 4einrastet.
4. Schirmmast in den Schirmsockel
(nicht im Lieferumfang enthalten) stel-
len und fixieren (siehe Bild C).
Alu Wood Ultra 350
(siehe Bild B)
1. Gewinde 5des Unterstocks 3mit ein
paar Tropfen Öl schmieren.
2. Unterstock 3in das Kurbelgehäu-
se 6 des Schirmstocks 2stecken und
im Uhrzeigersinn mit diesem ver-
schrauben.
3. Schirmmast in den Schirmsockel
(nicht im Lieferumfang enthalten) stel-
len und fixieren (siehe Bild C).
Schirm öffnen
Bitte beachten!
– Vergewissern Sie sich, dass der Son-
nenschirm ausreichenden Halt hat,
d. h. der Schirmsockel ein ausrei-
chendes Gewicht besitzt (siehe „Tech-
nische Daten“).
1. Befestigungsband und gegebenen-
falls Schutzhülle abnehmen.
2. Sonnenschirm mit der Hand leicht öff-
nen (siehe Bild D).
3. Kurbel 7im Uhrzeigersinn drehen,
bis der Sonnenschirm so weit geöff-
net ist, wie Sie es wünschen (siehe
Bild E).
Schirm neigen
Alu Wood Ultra 210 × 140
Alu Wood Ultra 300 × 200
Um den Schirm seitlich zu neigen, Kurbel 7
am bereits völlig geöffneten Schirm weiter
im Uhrzeigersinn drehen (siehe Bild F).
Höhe verstellen
Alu Wood Ultra 210 × 140
Alu Wood Ultra 300 × 200
In höchster Stellung
1. Unteren Arretierknopf 1 drücken und
Schirmstock 2 nach unten schieben.
2. Oberen Arretierknopf 1 drücken und
Schirmstock 2nach unten schieben.
Dabei Schirmstock 2drehen, bis der
obere Arretierknopf 1in die Öffnung 4
einrastet (siehe Bild G).
In niedrigster Stellung
1. Arretierknopf 1 drücken und Schirm-
stock 2 nach oben schieben. Dabei
Schirmstock 2drehen, bis der untere
Arretierknopf 1in die Öffnung 4ein-
rastet (siehe Bild G).
DE

7
DE
Schirm schließen
Bitte beachten!
– Bei aufkommendem Wind, Regen
oder Schnee müssen Sie den Son-
nenschirm schließen. Schäden, die
anderenfalls entstehen, sind von der
Garantie ausgenommen.
– Beim Schließen des Sonnenschirms
kann es vorkommen, dass der Be-
zug sich zwischen den Streben ein-
klemmt. In diesem Fall bitte den Be-
zug vorsichtig zwischen den Streben
hervorziehen.
1. Kurbel 7gegen den Uhrzeigersinn
drehen, bis der Sonnenschirm voll-
ständig geschlossen ist (siehe Bild H).
2. Falls der Bezug zwischen den Stre-
ben eingeklemmt ist, Bezug vorsich-
tig zwischen den Streben hervorzie-
hen (siehe Bild I).
3. Zum Schutz vor Windböen den Bezug
mit einem Befestigungsband sichern.
Zum Schutz vor Verschmutzungen
und Ausbleichen eine Schutzhülle
über den Sonnenschirm ziehen (nicht
im Lieferumfang enthalten).
Schirm abbauen
Bitte beachten!
– Bei längerer Nichtbenutzung - über
Winter oder während einer Reise -
Sonnenschirm auseinanderbauen
und an einem sicheren Ort lagern
(siehe „Schirm lagern“).
1. Kurbel 7gegen den Uhrzeigersinn
drehen, bis der Sonnenschirm voll-
ständig geschlossen ist (siehe Bild H).
2. Ggf. Befestigung des Sonnenschirms
im Schirmsockel lösen und Sonnen-
schirm aus dem Schirmsockel ziehen.
3. Arretierknopf 1 drücken, und Schirm-
stock 2aus dem Unterstock 3ziehen
(siehe Bild J).
Bezug säubern
Bitte beachten!
– Der Stoff kann mit der Handwäsche
bei 40 °C gewaschen werden. Für Ma-
schinenwäsche ist der Bezug nicht
geeignet!
– Keinen Wäschetrockner verwenden.
– Nicht bügeln.
– Keine aggressiven chemischen Rei-
niger oder Flüssigkeiten, Lösungen,
scheuernde Substanzen oder Gegen-
stände, Bleichmittel, Hochdruckreini-
ger und starke Reinigungsmittel ver-
wenden.
– Dosierungs-, Anwendungs- und Ein-
wirkvorschriften des Herstellers ein-
halten.
1. Ggf. Befestigung des Sonnenschirms
im Schirmsockel lösen, Sonnen-
schirm aus dem Schirmsockel ziehen
und flach auf den Boden legen.
2. Schirmspitze 8gegen den Uhrzei-
gersinn abschrauben (siehe Bild K).
3. Bezugtaschen 9 von den Streben-En-
den 10 ziehen, und Bezug abnehmen
(siehe Bild K).
4. Bezug direkt mit handelsüblichem
Feinwaschmittel in handwarmem Was-
ser reinigen.
5. Bezug nass über das Gestell ziehen
und Bezugtaschen 9über die Stre-
ben-Enden 10 streifen.
6. Schirmspitze 9auf das Gewinde 11
setzen und im Uhrzeigersinn fest-
drehen. Sonnenschirm in den Schirm-
sockel zurückstellen, ggf. befesti-
gen, öffnen und aufgespannt komplett
trocknen lassen (siehe Bild L).

8
DE
Pflege + Lagerung
Schirmstock pflegen
• Schirmstock regelmäßig säubern, um
ein einwandfreies Gleiten der beweg-
lichen Teile zu gewährleisten. Ggf. mit
Silikon- oder Teflon-Gleitspray ein-
sprühen.
• Regelmäßig alle tragenden Teile wie
Streben, Schrauben etc. überprüfen
• Schirmstock regelmäßig auf Roststel-
len überprüfen, und diese ggf. aus-
bessern. Zur Reinigung lediglich ein
wenig Seifenlauge verwenden.
Schirm lagern
• Zum Überwintern den Sonnenschirm
in vollkommen trockenem Zustand
abbauen und in einem trockenen, gut
durchlüfteten Raum lagern.
• Sonnenschirm wenn möglich im Ste-
hen und ohne Belastung auf dem
Sonnenschirm lagern.
• Zu Saisonbeginn vergewissern, dass
alle Komponenten und Befestigungs-
teile sicher sind. Sonnenschirm nicht
verwenden, wenn Sie unsicher sind.
Garantie
Die Garantiefrist für diesen Artikel be-
trägt 36 Monate.
Sollten Sie während dieser Zeit einen
Defekt feststellen, wenden Sie sich bit-
te an Ihren Händler. Damit dieser Ihnen
schnell helfen kann, bewahren Sie bitte
den Kaufbeleg auf und nennen Sie ihm
den Modellnamen und die Artikelnum-
mer.
Von der Garantie ausgeschlossen sind:
– normaler Verschleiß und Farbverän-
derungen der Textilbespannung;
– Lackschäden, die auf normale Abnut-
zung zurückzuführen sind;
– Schäden durch nicht-bestimmungs-
gemäßen Gebrauch (z. B. als Regen-
schutz);
– Schäden durch Wind, Überdrehen der
Kurbel, Umfallen des Schirms, star-
kes Ziehen an den Schirmstreben;
– Schäden durch bauliche Veränderun-
gen an dem Artikel.

9
Service
Liebe Kundin, lieber Kunde,
obwohl wir unsere Artikel vor der Ausliefe-
rung einer eingehenden Endkontrolle un-
terziehen, kann es vorkommen, dass ein-
mal ein Zubehörteil fehlt oder dass ein Teil
während des Transports beschädigt wur-
de. Wenden Sie sich in diesem Fall an un-
sere Hotline und nennen Sie uns den Mo-
dellnamen und die Artikelnummer.
Hotline
Sie erreichen uns
Mo. bis Do. von 800 bis 1600 Uhr
Fr. von 800 bis 1200 Uhr
unter der Telefonnummer
in Österreich (07722) 63205-0
in Deutschland (08571) 9122-0
in Tschechien [phone]
in Polen [phone]
in Slowenien [phone]
in Kroatien [phone]
in Ungarn [phone]
in Russland [phone]
Adresse
Doppler
E. Doppler & Co GmbH
Schloßstraße 24
A-5280 Braunau am Inn
www.dopplerschirme.com
Technische Daten
Modell Alu Wood Ultra 210 × 140
Artikel-Nr.: 457317
Ballastierung, mind. kg: 40
Höhe gesamt, cm*: 235
Höhe Boden-Schirm, cm*: 200
Abmessungen, cm: 210 × 140
Gewicht, kg: 4,3
Regenabweisend: Ja
Modell
Alu Wood Ultra 300 × 200
Artikel-Nr.: 461317
Ballastierung, mind. kg: 70
Höhe gesamt, cm*: 263
Höhe Boden-Schirm, cm*: 200
Abmessungen, cm: 298 ×198
Gewicht, kg: 5,6
Regenabweisend: Ja
Modell Alu Wood Ultra 350
Artikel-Nr.: 438316
Ballastierung, mind. kg: 70
Höhe gesamt, cm*: 264
Höhe Boden-Schirm, cm*: 200
Durchmesser, cm: 350
Gewicht, kg: 9,1
Regenabweisend: Ja
* Ohne Sockel gemessen
Alle Angaben sind Zirka-Werte. Techni-
sche Änderungen vorbehalten.
DE

10
Alu Wood Ultra
Assembly instructions and
user manual
Carefully read through the
complete assembly instruc-
tions and user manual, parti-
cularly the safety instructions. Failure to
heed these safety instructions may result
in severe injury or damage to the sun
shade. Store the assembly instructions
and user manual for future reference and
always include them when passing the
sun shade on to third parties.
Your safety
Please observe the following
safety instructions. The manu-
facturer is not liable for dama-
ge as the result of failure to
comply.
– Only use the sun shade with suffici-
ent ballasting (see “Technical data”).
– Always place the sun shade on a firm
and level surface.
– Use a stable sun shade base for the
sun shade.
– The sun shade should only be erec-
ted by a competent adult.
– When opening and closing the sun
shade, please make sure to keep your
hands outside of the folding mecha-
nism.
– In the case of approaching wind or
storm, close the sun shade and secu-
re with the hook and loop strip. Other-
wise, it could be caught by a gust and
overturned and inflict damage in the
process or sustain damage as a re-
sult.
– Never ignite an open fire in the vicinity
of or underneath the sun shade. The
sun shade may catch fire or be dama-
ged by airborne sparks. Keep the sun
shade away from intense heat sour-
ces such as patio heaters, barbecue
etc.
– The sun shade is not a children’s toy.
Children could trap their fingers. Also,
the sun shade is heavy and could inju-
re children if it tips over.
– Do not hang anything on the lateral
braces of the sun shade or even use
them for chin-ups.
– The sun shade can protect your skin
from direct UV radiation, but not from
reflected UV rays. For this reason,
please also use a cosmetic sun block.
– In order to protect the sun shade from
excessive strain, close the sun shade
in the event of rain or snow and secu-
re it with the hook and loop strip.
– The cover is not suitable for machine
washing, dry cleaning or bleaching.
– Do not use aggressive chemical
cleaning agents or fluids, solvents,
abrasive substances or objects,
bleaching agents, high-pressure clea-
ners or strong cleaning products.
– Please note the information on the
care label sewn into the sun shade.
GB

11
GB
Intended use
The sun shade is suitable for providing
protection against direct UV radiation.
It is not intended to provide protection
against rain or snow.
The sun shade is intended for domestic
use only. The warranty becomes void if
the product is used for commercial pur-
poses.
Setting up the shade
A shade base with the following mini-
mum ballast must be used to secure the
sun shade:
Alu Wood Ultra
210 × 140* 457317 40 kg
Alu Wood Ultra 350 438316 70 kg
Alu Wood Ultra
300 × 200* 461317 70 kg
*Height adjustable 15 cm
Alu Wood Ultra 210 × 140
Alu Wood Ultra 300 × 200
(see figure A)
1. Push the locking button 1.
2. With the locking button 1pushed, let
the shade pole 2slide into the bottom
pole 3.
3. Turn the shade pole 2until the locking
button 1locks into the opening 4.
4. Place the shade pole in the shade ba-
se (not included) and fix it in place
(see figure C).
Alu Wood Ultra 350
(see figure B)
1. Lubricate the thread 5of the bottom
pole 3with a few drops of lubricating
oil.
2. Insert the bottom pole 3in the crank
casing 6of the shade pole 2and
screw the parts together clockwise.
3. Place the shade pole in the shade ba-
se (not included) and fix it in place
(see figure C).
Opening the shade
Please note!
– Make sure that the sun shade is ade-
quately supported, i.e. the weight of
the sun shade base is sufficient (see
“Technical data”).
1. Remove the tie strap and, if necessa-
ry, the protective sleeve.
2. Slightly open the sun shade by hand
(see figure D).
3. Turn the crank 7clockwise until the
sun shade is opened as far as you like
(see figure E).
Tilting the shade
Alu Wood Ultra 210 × 140
Alu Wood Ultra 300 × 200
To tilt the shade to the side, turn the
crank 7on the completely open shade
further clockwise (see figure F).
Adjusting the height
Alu Wood Ultra 210 × 140
Alu Wood Ultra 300 × 200
In the highest position
1. Press the lower locking button 1 and
slide the shade pole 2down.
2. Press the upper locking button 1 and
slide the shade pole 2down. At the
same time, turn the shade pole 2until
the upper locking button 1engages in
the opening 4(see figure G).
In the lowest position
1. Press the locking button 1 and slide
the shade pole 2up. At the same time,
turn the shade pole 2until the lower
locking button 1engages in the ope-
ning 4(see figure G).

12
Closing the shade
Please note!
– The shade must be closed in the event
of incoming wind, rain or snow. Dama-
ges occurring as a result of a failure to
do so are not covered by the warranty.
– When closing the sun shade, the co-
ver could get caught between the bra-
ces. If this happens, please carefully
pull parts of the cover caught between
the braces out.
1. Turn the crank 7anticlockwise un-
til the sun shade is completely closed
(see figure H).
2. If the cover is caught between the bra-
ces, carefully pull the cover between
the braces out (see figure I).
3. To protect against wind gusts, secure
the cover with a tie strap.
To protect against dirt and fading, pull
a protective sleeve over the sun sha-
de (not included in package contents).
Taking down the shade
Please note!
– If the sun shade is going to be left un-
used for a long time – over winter or
during a trip – you should disassem-
ble it and store it in a safe place (see
“Storing the shade”).
1. Turn the crank 7anticlockwise un-
til the sun shade is completely closed
(see figure H).
2. If applicable, release the sun shade in
the sun shade base and pull the sun
shade out of the sun shade base.
3. Push the locking button 1and pull the
shade pole 2out of the bottom pole 3
(see figure J).
Cleaning the cover
Please note!
– The fabric is suitable for hand wa-
shing at 40 °C. The cover is not suita-
ble for machine washing!
– Do not use a clothes dryer.
– Do not iron.
– Do not use aggressive chemical
cleaning agents or fluids, solvents,
abrasive substances or objects,
bleaching agents, high-pressure clea-
ners or strong cleaning products.
– Observe the dosing, application and
reaction instructions of the manufac-
turer.
1. If applicable, release the fixture se-
curing the sun shade in the sun sha-
de base, pull the sun shade out of the
sun shade base and lay it flat on the
ground.
2. Unscrew the shade tip 8anticlockwi-
se (see figure K).
3. Pull the cover pockets 9 off of the bra-
ce ends 10 and remove the cover (see
figure K).
4. Clean the cover directly with commer-
cially-available mild detergent in luke-
warm water.
5. Pull the wet cover over the frame and
slip the cover pockets 9over the bra-
ce ends 10.
6. Place the shade tip 9on the thread 11
and tighten it by turning it clockwise.
Put the sun shade back in the sun
shade base. If necessary, secure it,
open it and let it dry completely while
deployed (see figure L).
GB

13
GB
Care + storage
Maintaining the shade pole
• Clean the shade pole regularly to en-
sure that the moving parts are able to
slide easily. If necessary, spray it with
a silicon or Teflon lubricant spray.
• Regularly check all load-bearing
parts, such as braces, screws etc.
• Check the shade pole regularly for
rust spots and clean them away if ne-
cessary. Use only a small amount of
soap solution for cleaning.
Storing the shade
• During the winter, disassemble the
sun shade in a completely dry state
and store it in a dry, well-ventilated
area.
• If possible, store the sun shade up-
right and without any load on the sun
shade.
• At the start of the season ensure that
all components and fixings are secu-
re. Do not use the sun shade if you
are unsure.
Warranty
The warranty period for this product is
36 months.
If you discover a defect during this time,
please consult your vendor. To ensure
that the vendor is able to promptly as-
sist you, please have your sales slip rea-
dy and specify the model name and ar-
ticle number.
The warranty does not cover:
– Normal wear and tear and discoloura-
tion of the textile cover;
– Damage to the paint coat attributed to
normal wear and tear;
– Damage as the result of improper use
(e.g. for protection against rain);
– Damage caused by wind, overwin-
ding the crank, the shade tipping over,
pulling the shade braces too hard;
– Damage due to structural modifica-
tions to the product.

14
GB
Service
Dear customer,
Although our products are subject to an
in-depth final inspection prior to being
shipped out, it is possible that an acces-
sory is missing or that a part sustains da-
mage while in transit. In such a case, ple-
ase contact our hotline and provide us
with the model name and article number.
Hotline
You can reach us
Mon. to Thurs. from 8 a.m. to 4 p.m.
Fr. from 8 a.m. to 12 p.m.
at the following phone numbers
in Austria (07722) 63205 -0
in Germany (08571) 9122-0
in the Czech Republic [phone]
in Poland [phone]
in Slovenia [phone]
in Croatia [phone]
in Hungary [phone]
in Russia [phone]
Address
Doppler
E. Doppler & Co GmbH
Schloßstraße 24
A-5280 Braunau am Inn
www.dopplerschirme.com
Technical data
Model Alu Wood Ultra 210 × 140
Article no.: 457317
Ballasting, min. kg: 40
Total height, cm*: 235
Height base-shade, cm*: 200
Dimensions, cm: 210 × 140
Weight, kg: 4.3
Rain repellent: Yes
Model
Alu Wood Ultra 300 × 200
Article no.: 461317
Ballasting, min. kg: 70
Total height, cm*: 263
Height base-shade, cm*: 200
Dimensions, cm: 298 ×198
Weight, kg: 5.6
Rain repellent: Yes
Model Alu Wood Ultra 350
Article no.: 438316
Ballasting, min. kg: 70
Total height, cm*: 264
Height base-shade, cm*: 200
Diameter, cm: 350
Weight, kg: 9.1
Rain repellent: Yes
* Measured without the base
All data are approximate values. Techni-
cal changes reserved.

15
Alu Wood Ultra
Notice de montage et
d’utilisation
Veuillez lire cette notice de
montage et d’utilisation – par-
ticulièrement les consignes de
sécurité – entièrement et avec minutie.
Le non-respect de ces consignes de sé-
curité peut causer des blessures ou des
dommages sur le parasol. Conservez la
notice de montage et d’utilisation pour
pouvoir la consulter ultérieurement et
donnez-la toujours si vous cédez le para-
sol à une tierce personne.
Votre sécurité
Veuillez impérativement suivre
les consignes de sécurité su-
ivantes. Le fabricant n’est en
rien responsable des dom-
mages suite à un non-respect
de la notice.
– Utiliser le parasol uniquement avec
une charge suffisante (voir « Don-
nées techniques »).
– Posez toujours le parasol sur un sol
solide et plat.
– Pour le parasol, utilisez un socle de
parasol stable.
– Le parasol devra être installé par une
personne adulte et compétente.
– En ouvrant et fermant le parasol, veil-
lez à que vos mains ne soient pas
coincées dans le mécanisme de fer-
meture.
– En présence de vent ou d’orage, fer-
mer le parasol et, si possible, le sécu-
riser avec la bande auto-agrippante.
Sinon, il peut être renversé par un fort
coup de vent et provoquer des dom-
mages ou être endommagé lui-même.
– Ne jamais allumer un feu à proximité
ou sous le parasol. Le parasol pour-
rait s’enflammer ou être endommagé
par des étincelles. Tenez le parasol
éloigné des fortes sources de chaleur
comme des chauffages de terrasse,
des barbecues etc.
– Le parasol n’est pas un jouet. Les en-
fants peuvent s’y coincer les doigts.
De plus, le parasol est très lourd et
peut blesser des enfants en tombant.
– Ne rien suspendre sur les barres
transversales du parasol, ne pas s’en
servir de barre de gymnastique.
– Le parasol peut protéger votre peau
contre les rayons UV directs mais pas
contre les rayons UV réfléchis. Pour
cette raison, utilisez en plus une pro-
tection solaire cosmétique.
– Pour protéger le parasol contre tou-
te contrainte excessive, fermer le pa-
rasol en cas de pluie ou de neige et
le sécuriser avec la bande auto-ag-
rippante.
– La toile n’est pas conçue pour être la-
vée en lave-linge, ni pour le pressing
ou le blanchiment.
– N’utilisez aucun produit d’entretien ou
liquide chimique agressif, aucune so-
lution, aucune substance abrasive ni
aucun objet, aucun moyen de blanchi-
ment, aucun nettoyeur à haute pres-
sion ni aucun produit d’entretien puis-
sant.
– Veuillez respecter les consignes
d’entretien cousues.
FR

16
FR
Utilisation
Le parasol est destiné à protéger contre
les rayons UV direct. Il ne convient pas à
la protection contre la pluie ou la neige.
Le parasol est uniquement destiné à une
utilisation dans le privé. La garantie de-
vient caduque en cas d’utilisation com-
merciale.
Assemblage du parasol
Pour donner une bonne stabilité au pa-
rasol, il faut utiliser un socle de parasol
avec le lestage minimum suivant :
Alu Wood Ultra
210 × 140* 457317 40 kg
Alu Wood Ultra 350 438316 70 kg
Alu Wood Ultra
300 × 200* 461317 70 kg
* Hauteur réglable 15 cm
Alu Wood Ultra 210 × 140
Alu Wood Ultra 300 × 200
(voir figure A)
1. Appuyer sur le bouton de blocage 1.
2. Laisser glisser la barre du parasol 2
dans la barre du bas 3avec le bouton
de blocage enfoncé 1.
3. Tourner le pied du parasol 2jusqu’à
ce que le bouton de blocage 1
s’enclenche dans l’ouverture 4.
4. Placer et fixer le mât du parasol dans
le socle de parasol (non compris dans
la livraison) (voir figure C).
Alu Wood Ultra 350
(voir figure B)
1. Huiler le filetage 5de la barre du bas 3
avec quelques gouttes d’huile.
2. Enfiler la barre du bas 3dans le boî-
tier de la manivelle 6de la barre du
parasol 2et visser en tournant dans
le sens des aiguilles d’une montre.
3. Placer et fixer le mât du parasol dans
le socle de parasol (non compris dans
la livraison) (voir figure C).
Ouvrir le parasol
Attention !
– Assurez-vous que le parasol est suf-
fisamment stable, c’est-à-dire que le
socle du parasol pèse suffisamment
lourd (voir « Données techniques »).
1. Retirer la bande de fixation et, éven-
tuellement, la housse de protection.
2. Ouvrir légèrement le parasol à la main
(voir figure D).
3. Tournez la manivelle 7dans le sens
des aiguilles d’une montre jusqu’à
ce que le parasol soit ouvert comme
vous le souhaitez (voir figure E).
Incliner le parasol
Alu Wood Ultra 210 × 140
Alu Wood Ultra 300 × 200
Pour incliner le parasol sur le côté, tour-
ner encore plus la manivelle 7du para-
sol déjà entièrement ouvert dans le sens
des aiguilles d’une montre (voir figure F).
Régler la hauteur
Alu Wood Ultra 210 × 140
Alu Wood Ultra 300 × 200
Hauteur la plus élevée
1. Appuyer sur le bouton de blocage du
bas 1 et pousser la barre du parasol 2
vers le bas.
2. Appuyer sur le bouton de blocage du
haut 1 et pousser la barre du para-
sol 2vers le bas. Ce faisant, tourner
la barre du parasol 2jusqu’à ce que le
bouton de blocage du haut 1s’engage
dans l’ouverture 4(voir figure G).
Hauteur la moins élevée
1. Appuyer sur le bouton de blocage 1
et pousser la barre du parasol 2vers
le haut. Ce faisant, tourner la barre
du parasol 2jusqu’à ce que le bouton
de blocage du haut 1s’engage dans
l’ouverture 4(voir figure G).

17
Fermer le parasol
Attention !
– En présence de vent, de pluie ou de
neige, il faut fermer le parasol. Les
dommages pouvant en découler ne
sont pas couverts par la garantie.
– En fermant le parasol, il se peut que la
toile se coince entre les barres. Dans
ce cas, veuillez relever avec précauti-
on la toile entre les barres.
1. Tourner la manivelle 7dans le sens
contraire des aiguilles d’une mon-
tre jusqu’à ce que le parasol soit tota-
lement fermé (voir figure H).
2. Si la toile se coince entre les barres,
tirez-la prudemment entre les barres
(voir figure I).
3. Pour protéger contre les rafales de
vent, sécuriser la toile avec une ban-
de de fixation.
Passer une housse de protection sur
le parasol pour le protéger contre les
salissures et la décoloration (non four-
nie).
Démonter le parasol
Attention !
– Si vous n’utilisez plus le parasol du-
rant une longue période – durant
l’hiver ou lorsque vous partez en vo-
yage – démontez le parasol et rangez-
le dans un endroit sûr (voir « Ranger
le parasol »).
1. Tourner la manivelle 7dans le sens
contraire des aiguilles d’une mon-
tre jusqu’à ce que le parasol soit tota-
lement fermé (voir figure H).
2. Si nécessaire, desserrer la fixation du
parasol dans le socle et retirer le pa-
rasol du socle.
3. Appuyer sur le bouton de blocage 1et
retirer la barre du parasol 2de la bar-
re du bas 3(voir figure J).
Nettoyer la toile
Attention !
– Le tissu peut être lavé à la main à
40 °C. La toile ne peut pas être lavée
en lave-linge !
– Ne pas utiliser de séchoir électrique.
– Ne pas repasser.
– N’utilisez aucun produit d’entretien ou
liquide chimique agressif, aucune so-
lution, aucune substance abrasive ni
aucun objet, aucun moyen de blanchi-
ment, aucun nettoyeur à haute pres-
sion ni aucun produit d’entretien puis-
sant.
– Respecter les indications de dosage,
d’utilisation et d’action fournies par le
fabricant.
1. Desserrer éventuellement la fixation
du parasol dans le socle de parasol,
retirer le parasol du socle et le dépo-
ser à plat sur le sol.
2. Dévisser la pointe du parasol 8dans
le sens inverse des aiguilles d’une
montre (voir figure K).
3. Retirer les poches de la toile 9 des ex-
trémités des barres 10, ensuite, retirer
la toile (voir figure K).
4. Nettoyer directement la toile avec une
lessive délicate courante et de l’eau ti-
ède.
5. Remettre la toile quand elle est en-
core humide et enfiler les poches de
la toile 9sur les extrémités des bar-
res 10.
6. Placer la pointe du parasol 9sur le fi-
letage 11 et visser dans le sens des
aiguilles d’une montre. Remettre le
parasol dans le socle de parasol, le
fixer si nécessaire, l’ouvrir et le lais-
ser sécher complètement tendu (voir
figure L).
FR

18
FR
Entretien + rangement
Entretenir la barre du parasol
• Nettoyer régulièrement le mât du pa-
rasol pour garantir un glissement par-
fait des pièces mobiles. Si néces-
saire, pulvérisez de la silicone ou du
Téflon.
• Vérifier régulièrement toutes les pi-
èces porteuses comme les barres,
les vis, etc.
• Vérifier régulièrement si le socle du
parasol n’est pas rouillé, si néces-
saire, le traiter. Pour le nettoyage, uti-
lisez uniquement un peu d’eau sa-
vonneuse.
Ranger le parasol
• Pour passer l’hiver, démonter totale-
ment le parasol au sec et l’entreposer
dans un endroit sec et bien ventilé.
• Si possible, ranger le parasol debout
et sans aucune charge s’appuyant sur
lui.
• Au début de la saison, assurez-vous
que tous les composants et toutes les
pièces de fixation sont sûrs. N’utilisez
pas le parasol si vous avez des dou-
tes.
Garantie
Le délai de garantie accordé pour cet ar-
ticle est de 36 mois.
Si pendant cette période vous consta-
tiez un défaut, veuillez vous adresser à
votre revendeur. Afin de pouvoir vous
aider rapidement, conservez le justifi-
catif d’achat et indiquez-nous le nom du
modèle et le numéro d’article.
Sont exclus de la garantie :
– usure normale et décoloration de la
toile ;
– dommages sur la peinture à cause de
l’usure normale ;
– dommages à cause d’un usage non
conforme aux dispositions (p. ex.
comme parapluie) ;
– dommages causés par le vent, la
surrotation de la manivelle, la chute
du parasol, une forte traction sur les
baleines ;
– dommages causés par des modifica-
tions de la construction de l’article.

19
FR
Service
Chère cliente, cher client,
Bien que nous soumettions nos articles
à un contrôle final détaillé avant la liv-
raison, il se peut qu’une fois un acces-
soire manque ou qu’une pièce soit en-
dommagée durant le transport. Dans ce
cas, veuillez vous adresser à notre ser-
vice téléphonique en indiquant le nom du
modèle et le numéro d’article.
Service téléphonique
Vous nous joignez
du lu. au je. de 8 h à 16 h
ve. de 8 h à 12 h
au numéro de téléphone
en Autriche (07722) 63205 -0
en Allemagne (08571) 9122-0
en Tchéquie [phone]
en Pologne [phone]
en Slovénie [phone]
en Croatie [phone]
en Hongrie [phone]
en Russie [phone]
Adresse
Doppler
E. Doppler & Co GmbH
Schloßstraße 24
A-5280 Braunau am Inn
www.dopplerschirme.com
Données techniques
Modèle Alu Wood Ultra 210 × 140
N° d’article : 457317
Contrepoids, au moins kg : 40
Hauteur totale, en cm* : 235
Hauteur sol-parasol en cm* : 200
Dimensions en cm, env. : 210 × 140
Poids en kg : 4,3
Repoussant la pluie : oui
Modèle
Alu Wood Ultra 300 × 200
N° d’article : 461317
Contrepoids, au moins kg : 70
Hauteur totale en cm* : 263
Hauteur sol-parasol en cm* : 200
Dimensions, cm, env. : 298 ×198
Poids, kg : 5,6
Repoussant la pluie : oui
Modèle Alu Wood Ultra 350
N° d’article : 438316
Contrepoids, au moins kg : 70
Hauteur totale en cm* : 264
Hauteur sol-parasol en cm* : 200
Diamètre, cm, env. : 350
Poids, kg : 9,1
Repoussant la pluie : oui
* Mesuré sans socle
Toutes les indications sont des valeurs
approximatives. Sous réserve de modi-
fications techniques.

20
Alu Wood Ultra
Istruzioni di montaggio e
d’uso
Leggere attentamente e com-
pletamente le presenti istruzi-
oni di montaggio e d’uso, in
particolare le avvertenze di sicurezza. La
non osservanza di queste avvertenze di
sicurezza può comportare lesioni o dan-
ni all’ombrellone. Conservare le istruzio-
ni di montaggio e d’uso per riferimenti fu-
turi e consegnarle a terzi in caso di ces-
sione dell’ombrellone.
Per la vostra sicurezza
Si prega di osservare le segu-
enti avvertenze di sicurezza. Il
produttore rifiuta ogni respon-
sabilità per i danni insorti in se-
guito alla loro non osservanza.
– Utilizzare l’ombrellone solo con
un’adeguata zavorra (vedi “Dati tec-
nici”).
– Collocare l’ombrellone sempre su un
fondo rigido e in piano.
– Utilizzare una base ombrellone stabi-
le e robusta per l’ombrellone.
– Si consiglia di far installare
l’ombrellone da una persona adulta
competente.
– Aprendo e chiudendo l’ombrellone,
far attenzione a non infilare le mani
nel meccanismo di apertura-chiusu-
ra.
– Chiudere l’ombrellone se minaccia
vento o temporale e fissarlo con la
chiusura a strappo. Altrimenti rischia
di essere investito e travolto da un
raffica di vento, causando o suben-
do danni.
– Non accendere mai fiamme libere in
prossimità o al di sotto dell’ombrellone.
L’ombrellone può prendere fuoco o
subire danni per via delle scintille svo-
lazzanti. Tenere l’ombrellone lontano
da forti fonti di calore, quali radiatori
da terrazza, barbecue e simili.
– L’ombrellone non è un giocattolo per
bambini. I bambini possono schiacci-
arsi le dita. Inoltre l’ombrellone ha un
notevole peso e rovesciandosi può le-
dere i bambini.
– Non appendere nessun oggetto al-
le stecche dell’ombrellone, né usar-
le come barre per flessioni ginniche.
– L’ombrellone protegge la pelle dai rag-
gi UV diretti, ma non da quelli riflessi.
Si raccomanda pertanto di utilizzare
un prodotto cosmetico anti-sole.
– Per non sottoporre l’ombrellone ad
eccessivi carichi, chiuderlo e legarlo
con la chiusura a strappo in caso di
pioggia o di neve.
– Il tessuto non è idoneo al lavaggio in
lavatrice, a secco e nemmeno al can-
deggio.
– Non utilizzare detergenti chimici o li-
quidi aggressivi, soluzioni o sostanze
abrasive e nemmeno corpi estranei,
candeggina, pulitrici ad aria compres-
sa o detersivi potenti.
– Si raccomanda di osservare le indica-
zioni riportate in etichetta.
IT
