Goliath 5 ˣ5 –
Aufbau- und
Gebrauchsanleitung
Lesen Sie diese Aufbau- und
Gebrauchsanleitung, insbe-
sondere die Sicherheitshin-
weise, vollständig und sorgfältig durch.
Die Nichtbeachtung dieser Sicherheits-
hinweise kann zu Verletzungen oder zu
Schäden am Sonnenschirm führen. Be-
wahren Sie die Aufbau- und Gebrauchs-
anleitung zum späteren Nachschlagen
auf, und geben Sie sie stets ebenfalls
mit, wenn Sie den Sonnenschirm an Drit-
te weitergeben.
Ihre Sicherheit
Bitte beachten Sie die folgenden
Sicherheitshinweise. Für Schä-
den infolge von Nichtbeachtung
haftet der Hersteller nicht.
Den Sonnenschirm nur mit ausreichen-
der Ballastierung benutzen (siehe „Tech-
nische Daten“).
Stellen Sie den Sonnenschirm immer auf
einen festen und ebenen Boden.
Verwenden Sie für den Sonnenschirm
einen stabilen Standfuß.
Der Sonnenschirm sollte von einer kom-
petenten erwachsenen Person aufgestellt
werden.
Beim Öffnen und Schließen des Son-
nenschirms achten Sie bitte darauf, dass
Ihre Hände nicht in den Klappmechanis-
mus geraten.
Bei aufkommendem Wind oder Gewit-
ter den Sonnenschirm schließen und mit
dem Klettband sichern. Er kann sonst
von einer Böe erfasst und umgeworfen
werden und dabei Schäden anrichten
oder selbst beschädigt werden.
Niemals offenes Feuer in der Nähe oder
unterhalb des Sonnenschirmes entfa-
chen. Der Sonnenschirm kann Feuer
fangen oder durch Funkenflug beschä-
digt werden. Halten Sie den Sonnen-
schirm fern von starken Hitzequellen wie
Terrassenheizstrahler, Grill etc.
Der Sonnenschirm ist kein Kinderspiel-
zeug. Kinder können sich die Finger
klemmen. Zudem besitzt der Sonnen-
schirm ein erhebliches Gewicht und
kann Kinder beim Umfallen verletzen.
An den Querstreben des Sonnenschirms
nichts aufhängen oder gar Klimmzüge
daran machen.
Der Sonnenschirm kann Ihre Haut vor di-
rekter UV-Strahlung, aber nicht vor re-
flektierenden UV-Strahlen schützen.
Deshalb zusätzlich kosmetische Son-
nenschutzmittel verwenden.
Um den Sonnenschirm vor übermäßi-
ger Beanspruchung zu schützen, den
Sonnenschirm bei Regen oder Schnee
schließen und mit dem Klettband si-
chern.
Der Bezug ist nicht für Maschinenwä-
sche, chemisches Reinigen oder Blei-
chen geeignet.
Verwenden Sie keine aggressiven che-
mischen Reiniger oder Flüssigkeiten, Lö-
sungen, scheuernde Substanzen oder
Gegenstände, Bleichmittel, Hochdruck-
reiniger und starke Reinigungsmittel.
Bitte beachten Sie die eingenähten Pfle-
gehinweise.
Verwendungszweck
Der Sonnenschirm ist zum Schutz vor
direkter UV-Strahlung geeignet. Zum
Schutz vor Regen oder Schnee ist er
nicht gedacht.
Der Sonnenschirm ist zum Einsatz im pri-
vaten und im gewerblichen Bereich be-
stimmt.
DE
194815 i 20170302.indd 2194815 i 20170302.indd 2 02.03.2017 14:17:4602.03.2017 14:17:46

5

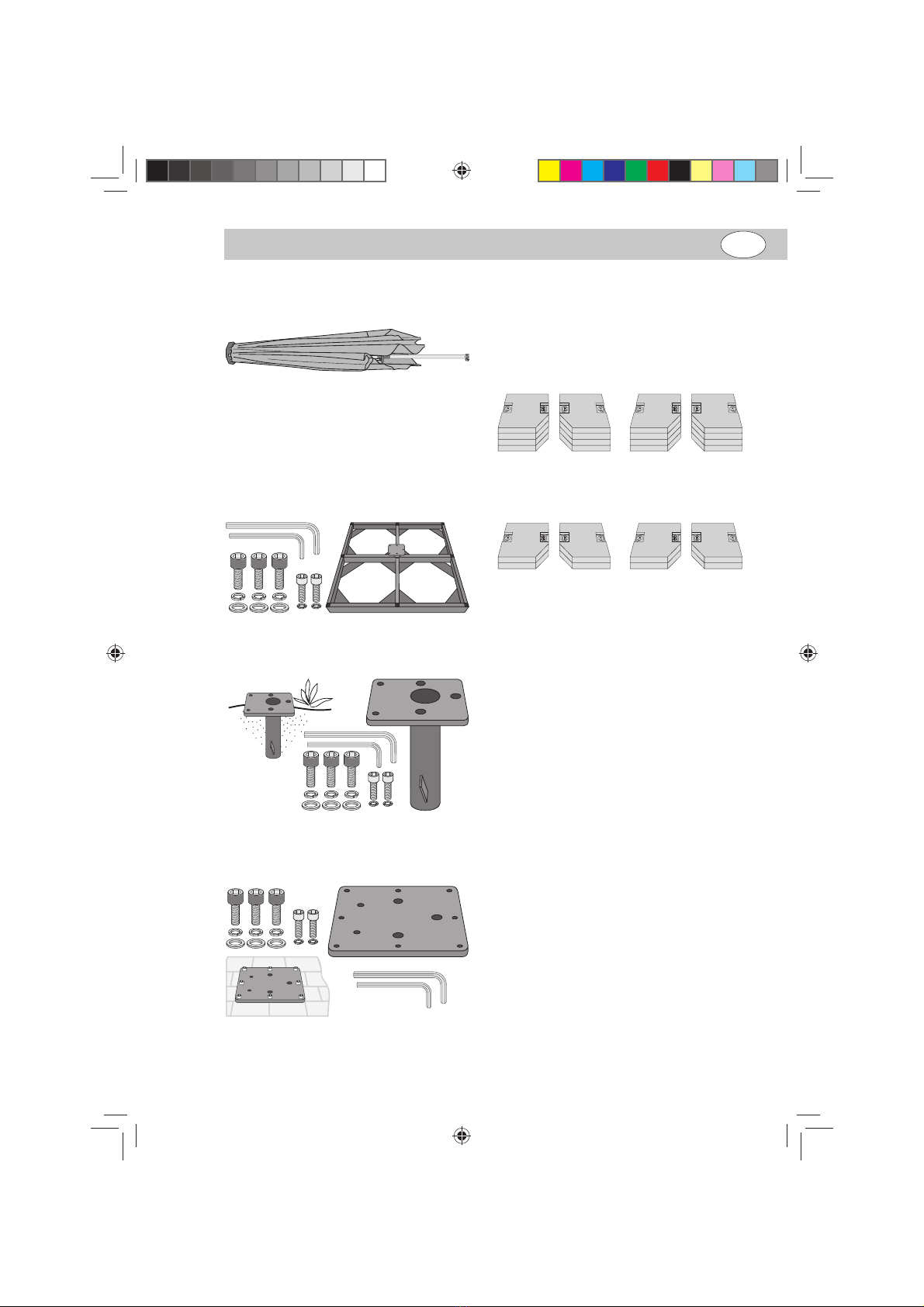

Schirm aufbauen
Im Karton finden Sie:
Im Fachhandel kann außerdem eine
passende Schutzhülle erworben wer-
den. (Artikelnr.: 85399GO5X5)

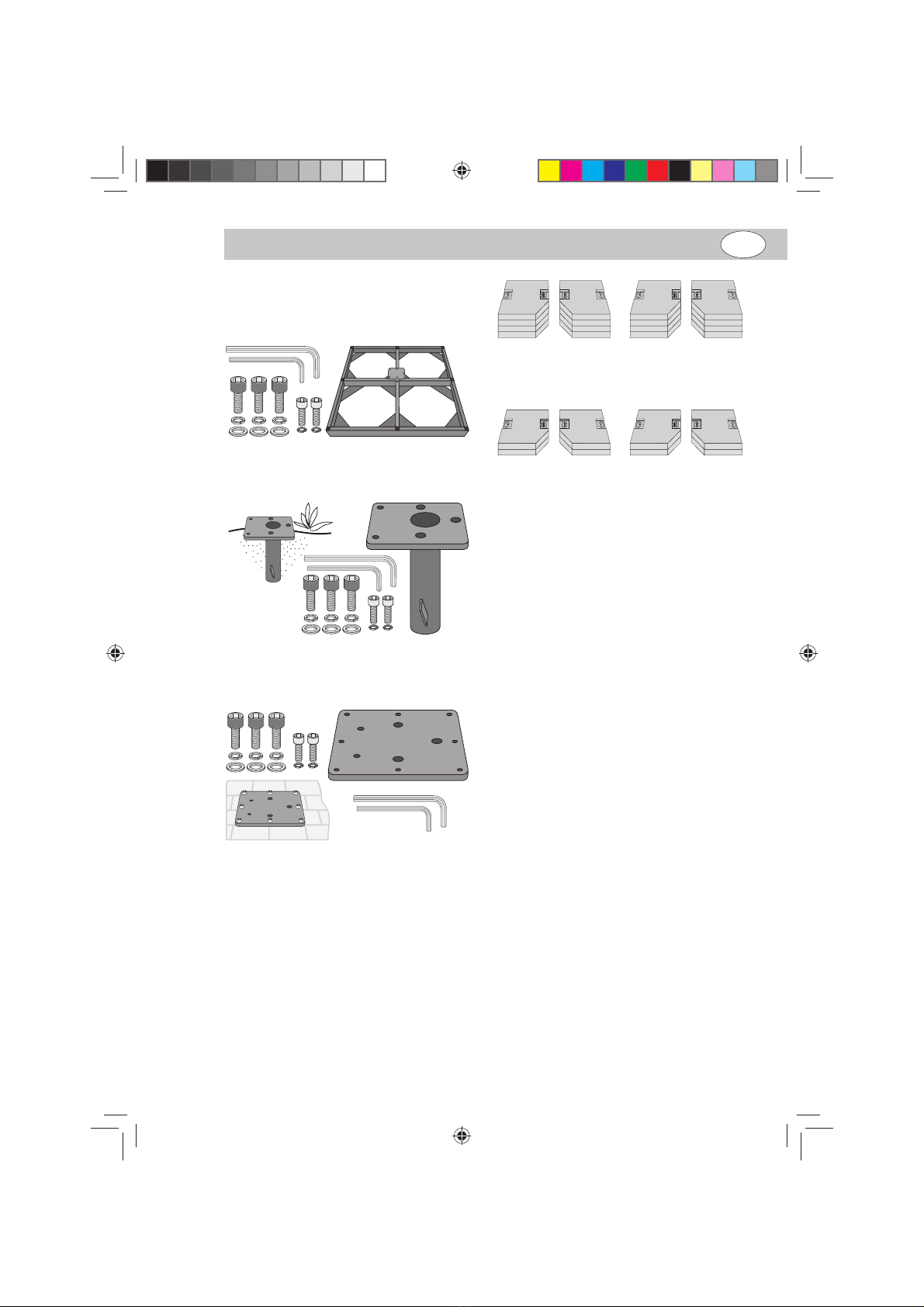

Mastfuß montieren
Für diesen Sonnenschirm gibt es folgen-
de Möglichkeiten der Montage:
– auf ein Standkreuz,
Artikelnr.: 85999RGO
– auf einen Bodenanker,
Artikelnr.: 85999BRGO
– auf eine Montageplatte,
Artikelnr.: 85999MGO
In dieser Aufbau- und Gebrauchsanlei-
tung wird die Montage auf ein Stand-
kreuz beschrieben.
Wenn Sie den Sonnenschirm auf ein
Standkreuz montieren möchten, benöti-
gen Sie außerdem:
16 Betonplatten à 25 kg
oder
8 Betonplatten à 60 kg
1. 8 Betonplatten 25 kg oder 4 Betonplat-
ten 60 kg in das Standkreuz legen (sie-
he Bild A).
2. Schirmmast mit Mastfuß 1liegend so
weit auf das Standkreuz ziehen, dass
die beiden kleineren Löcher 2über die
entsprechenden Löcher auf der Stand-
platte 3 kommen (siehe Bild B).
3. 10er Innensechskantschrauben 4und
Sprengringe 5mit einem 10er Innen-
sechskantschlüssel festschrauben
(siehe Bild C).
4. Schirmmast mit Mastfuß aufrichten
(siehe Bild D).
Bitte beachten: Wir empfehlen, beim
Aufrichten des Schirmmasts die Hilfe
von mindestens 2 weiteren Perso-
nen in Anspruch zu nehmen.
5. Unterlegscheiben 8und Sprengrin-
ge 7auflegen und 14er Innensechs-
kantschrauben 6mit einem 14er In-
nensechskantschlüssel festschrau-
ben (siehe Bild Eund F).
6. Wenn Sie 25-kg-Platten verwenden:
Weitere 8 Betonplatten (25 kg) in das
Standkreuz legen. Wenn Sie 60-kg-Plat-
ten verwenden: Weitere 4 Betonplatten
DE
194815 i 20170302.indd 3194815 i 20170302.indd 3 02.03.2017 14:17:4602.03.2017 14:17:46

6
(60 kg) in der Standkreuz legen (siehe
Bild H).
Der Sonnenschirm ist nun einsatzbereit.
Schirm öffnen
Bitte beachten: Vergewissern Sie sich,
dass der Sonnenschirm ausreichenden
Halt hat, d. h. der passende Sockel ver-
wendet wird.
1. Klettband und gegebenenfalls Schutz-
hülle abnehmen.
2. Schirmdach mit der Hand leicht öff-
nen (siehe Bild I).
3. Roten Rasterhebel 9drücken (siehe
Bild J).
4. Schieber 10 am Griff 11 packen und
nach unten ziehen (siehe Bild K). Dabei
darauf achten, dass der Schieber 10 in
eine der Rasten 12 im Schirmmast un-
ten einrastet (siehe Bild L).
5. Gegebenenfalls den Schieber 10 mit
dem Fuß nach unten treten, damit der
Sonnenschirm besser gespannt ist
(siehe Bild L).
Schirm schließen
Bitte beachten: Bei aufkommendem
Wind, Regen oder Schnee müssen Sie
den Sonnenschirm schließen. Schäden,
die anderenfalls entstehen, sind von der
Gewährleistung ausgenommen.
1. Schieber 10 ein kleines Stück nach un-
ten ziehen, damit sich der Rasterhe-
bel 9lösen lässt (siehe Bild O).
2. Rasterhebel 9drücken (siehe Bild O).
3. Schieber 10 nach oben ziehen, um
den Sonnenschirm zu schließen (sie-
he Bild P).
4. Am Ende Schirmdachstreben zusam-
mendrücken (siehe Bild Q).
5. Klettband anlegen. Sonnenschirm
ggf. mit einer Schutzhülle (Artikel-
nummer: 85399GO5X5; nicht im Lie-
ferumfang enthalten) abdecken.
Pflege + Lagerung
Zum Reinigen des Bezugs verwenden
Sie am besten eine weiche Bürste und
ein wenig Seifenlauge.
Säubern Sie den Schirmmast regelmä-
ßig, um ein einwandfreies Gleiten der be-
weglichen Teile zu gewährleisten. Gege-
benenfalls mit Silicon- oder Teflon-Gleit-
spray einsprühen.
Alle tragenden Teile wie Streben, Schrau-
ben etc. regelmäßig überprüfen.
Den Schirmständer regelmäßig auf
Roststellen überprüfen und gegebenen-
falls ausbessern. Zur Reinigung lediglich
ein wenig Seifenlauge verwenden.
Zum Überwintern Sonnenschirm in voll-
kommen trockenem Zustand abbauen
und in einem trockenen, gut durchlüfte-
ten Raum lagern.
Zu Saisonbeginn vergewissern Sie sich,
dass alle Komponenten und Befesti-
gungsteile sicher sind. Verwenden Sie
das Produkt nicht, wenn Sie unsicher
sind.
Gewährleistung
Die Gewährleistungsfrist für diesen Arti-
kel beträgt 24 Monate.
Sollten Sie während dieser Zeit einen
Defekt feststellen, wenden Sie sich bit-
te an Ihren Händler. Damit dieser Ihnen
schnell helfen kann, bewahren Sie bitte
den Kaufbeleg auf und nennen Sie uns
den Modellnamen und die Artikelnum-
mer.
Von der Gewährleistung ausgeschlos-
sen sind:
– Normaler Verschleiß und Farbverän-
derungen der Textilbespannung;
– Lackschäden, die auf normale Abnut-
zung zurückzuführen sind;
–Schädendurchnicht-bestimmungs-
gemäßen Gebrauch (z. B. als Regen-
schutz);
DE
194815 i 20170302.indd 4194815 i 20170302.indd 4 02.03.2017 14:17:4602.03.2017 14:17:46

7
– Schäden durch Wind, Überdrehen der
Kurbel, Umfallen des Sonnenschirms,
starkes Ziehen an den Schirmstreben;
– Schäden durch bauliche Veränderun-
gen an dem Artikel.
Service
Liebe Kundin, lieber Kunde,
obwohl wir unsere Artikel vor der Ausliefe-
rung einer eingehenden Endkontrolle un-
terziehen, kann es vorkommen, dass ein-
mal ein Zubehörteil fehlt oder dass ein Teil
während des Transports beschädigt wur-
de. Wenden Sie sich in diesem Fall an un-
sere Hotline und nennen Sie uns den Mo-
dellnamen und die Artikelnummer.
Hotline
Sie erreichen uns
Mo. bis Do. von 800 bis 1600 Uhr
Fr. von 800 bis 1300 Uhr
unter der Telefonnummer
in Österreich (07722) 632 05-316
in Deutschland (08571) 91 22-316
in Tschechien [phone]
in Polen [phone]
in Slowenien [phone]
in Kroatien [phone]
in Ungarn (0943) 29714
in Russland [phone]
Adresse
doppler
E. Doppler & Co GmbH
Schlossstraße 24
A-5280 Braunau-Ranshofen
www.dopplerschirme.com
DE
Technische Daten
Goliath 5 ˣ5
Artikelnr.: 471704
Ballastierung, mind. kg: 400
Höhe in cm, gesamt*): 453
Höhe Boden-Schirm in cm*): 220
Abmessungen in cm, ca.: 500 ˣ500
Gewicht in kg: 78
Regenabweisend: Ja
*) ohne Sockel gemessen
Alle Angaben sind Zirka-Werte. Techni-
sche Änderungen vorbehalten.
194815 i 20170302.indd 5194815 i 20170302.indd 5 02.03.2017 14:17:4602.03.2017 14:17:46

8
GB
Goliath 5 ˣ5 – Assembly
instructions and user
manual
Carefully read through the
complete assembly instruc-
tions and user manual, par-
ticularly the safety instructions. Failure to
heed these safety instructions may result
in severe injury or damage to the sun
shade. Store the assembly instructions
and user manual for future reference and
always include them when passing the
sun shade on to third parties.
Your safety
Please observe the following
safety instructions. The manu-
facturer is not liable for damage
as the result of failure to comply.
Only use the sun shade with sufficient
ballasting (see “Technical data”).
Always place the sun shade on a firm
and level surface.
Use a stable support foot for the sun
shade.
The sun shade should only be erected by
a competent adult.
When opening and closing the sun
shade, please make sure to keep your
hands outside of the folding mechanism.
In the case of approaching wind or storm,
close the sun shade and secure with the
hook and loop strip. Otherwise, it can be
caught by a gust and overturned and in-
flict damage in the process or sustain
damage as a result.
Never ignite an open fire in the vicini-
ty of or underneath the sun shade. The
sun shade can catch fire or be damaged
by airborne sparks. Keep the sun shade
away from intense heat sources such as
patio heaters, barbecue etc.
The sun shade is not a children’s toy.
Children could trap their fingers. Also,
the sun shade is heavy and can injure
children if it tips over.
Do not hang anything on the lateral brac-
es of the sun shade or even use them for
chin-ups.
The sun shade can protect your skin
from direct UV radiation, but not from re-
flected UV rays. For this reason, please
also use a cosmetic sun block.
In order to protect the sun shade from ex-
cessive strain, close the sun shade in the
event of rain or snow and secure it with
the hook and loop strip.
The cover is not suitable for machine
washing, dry cleaning or bleaching.
Do not use aggressive chemical cleaning
agents or fluids, solvents, abrasive sub-
stances or objects, bleaching agents,
high-pressure cleaners or strong clean-
ing products.
Please note the information on the care
label sewn into the sun shade.
Intended use
The sun shade is suitable for providing
protection against direct UV radiation.
It is not intended to provide protection
against rain or snow.
The sun shade is intended for use in pri-
vate and commercial applications.
Setting up the shade

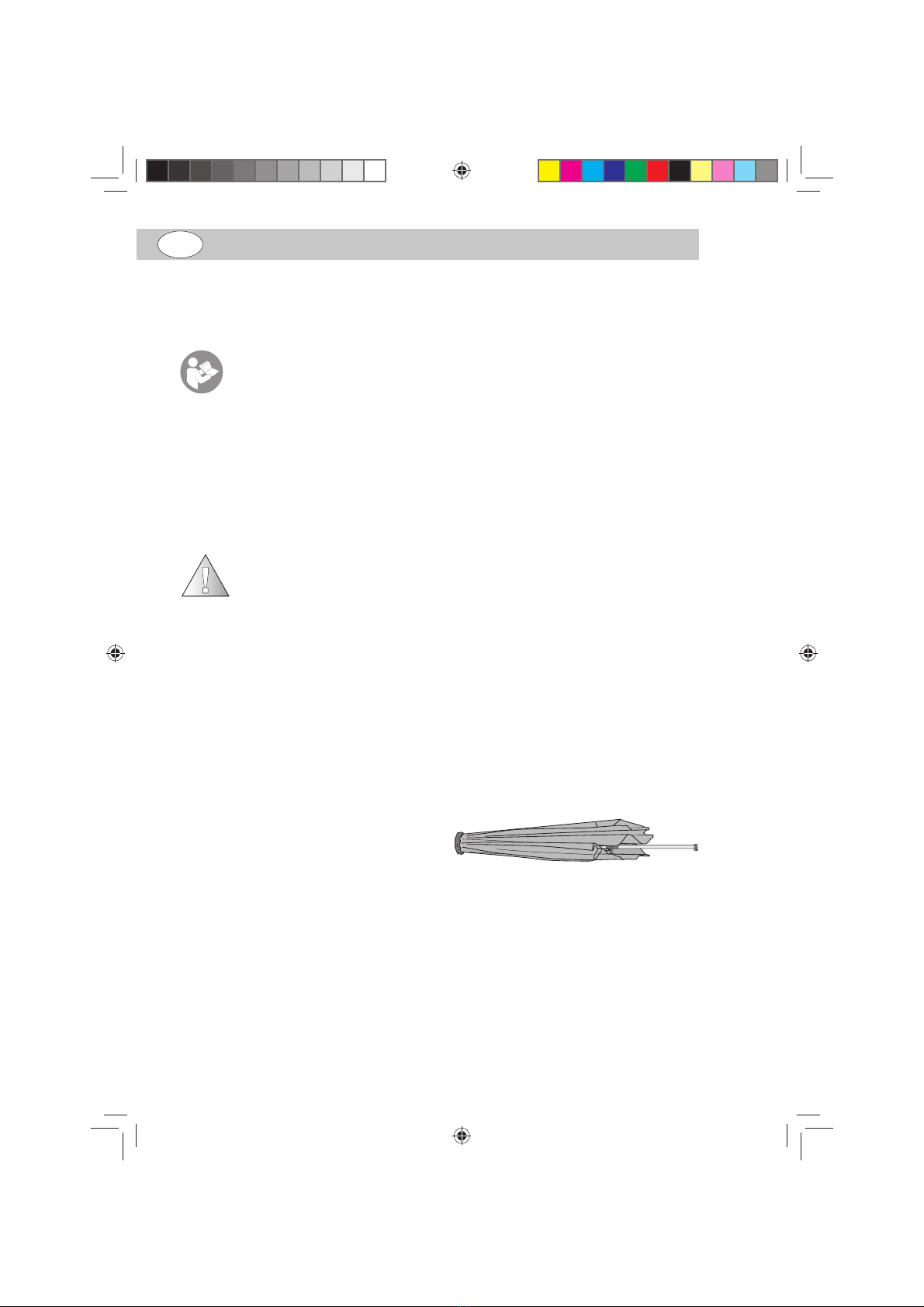

In the box, you will find:
A suitable protective sleeve can also be
purchased in a specialist shop. (Article
no.: 85399GO5X5)
194815 i 20170302.indd 6194815 i 20170302.indd 6 02.03.2017 14:17:4602.03.2017 14:17:46

9
GB
Mounting the pole foot
This sun shade can be mounted in the
following ways:
– on a cross base;
Article no.: 85999RGO
– on a ground anchor;
Article no.: 85999BRGO
– on a mounting plate;
Article no.:85999MGO
Mounting on a cross base is described
in these assembly instructions and us-
er manual.
If you would like to mount the sun shade
on a cross base, you will also need:
16 concrete slabs, 25 kg each
or
8 concrete slabs, 60 kg each
1. Place 8 25 kg concrete slabs or 4
60 kg concrete slabs in the cross
base. (see Figure A).
2. Pull the shade pole with the pole foot 1
horizontally onto the cross base so
that the two smaller holes 2are over
the corresponding holes on the base
plate 3(see Figure B).
3. Screw the size 10 hexagon socket
screws 4and snap rings 5tight with a
size 10 hex key (see Figure C).
4. Erect the shade pole with the pole foot
(see Figure D).
Please note: We recommend hav-
ing at least 2 other people help you
erect the shade pole.
5. Put the washers 8and snap rings 7in
place and screw the size 14 hexagon
socket screws 6tight with a size 14
hex key (see Figure Eand F).
6. If you use 25 kg slabs: Place addition-
al 8 concrete slabs (25 kg) in the cross
base. If you use 60 kg slabs: Place ad-
ditional 4 concrete slabs (60 kg) in the
cross base. (see Figure H).
The sun shade is now ready for use.
194815 i 20170302.indd 7194815 i 20170302.indd 7 02.03.2017 14:17:4702.03.2017 14:17:47

10
GB
Opening the shade
Please note: Ensure that the sun shade
has a sufficiently secure position, that is,
that the proper base is used.
1. Remove the hook and loop strip and,
if necessary, the protective sleeve.
2. Open the shade roof slightly by hand
(see Figure I).
3. Push the red notch lever 9(see Fig-
ure J).
4. Take hold of the slider 10 on the han-
dle 11 and pull it down (see Figure K).
In the process, make sure that the
slider 10 locks into one of the notch-
es 12 in the lower shade pole section
(see Figure L).
5. If applicable, push the slider 10 down
with your foot so that the sun shade is
better tensioned (see Figure L).
Closing the shade
Please note: The shade must be closed
in the event of incoming wind, rain or
snow. Damages occurring as the result
of failure to do so are excluded from the
warranty.
1. Pull the slider 10 down somewhat so
that the notch lever 9can be unlocked
(see Figure O).
2. Push the notch lever 9(see Figure O).
3. Pull the slider 10 up to close the sun
shade (see Figure P).
4. Finish by pushing the shade roof brac-
es together (see Figure Q).
5. Attach the hook and loop strip. If applica-
ble, cover the sun shade with a protec-
tive sleeve (Article no.: 85399GO5X5;
not included in the package contents).
Care + storage
To clean the cover, it is best to use a soft
brush and a small amount of a soapy
solution.
Clean the shade pole regularly to en-
sure that the mobile parts slide properly.
If necessary spray with a silicon or Tef-
lon lubricant spray.
Check all load-bearing parts such as
braces, screws etc. regularly.
Check the shade stand regularly for rust
spots and clean away if necessary. Use
only a small amount of soap solution for
cleaning.
During the winter, disassemble the sun
shade in a completely dry state and store
it in a dry, well-ventilated area.
At the start of the season ensure that all
components and fixings are secure. If
you are unsure, do not use the product.
Warranty
The warranty period for this product is
24 months.
If you discover a defect during this time,
please consult your vendor. To ensure
that the vendor is able to promptly assist
you, please have your sales slip ready
and specify the model name and prod-
uct number.
The warranty does not cover:
– Normal wear and tear and discoloura-
tion of the textile cover;
– Damage to the paint coat attributed to
normal wear and tear;
– Damage as the result of improper use
(e.g. for protection against rain);
– Damages caused by wind, overwind-
ing the crank, the shade falling over,
excessive pulling on the shade brac-
es;
– Damages due to structural modifica-
tions to the product.
194815 i 20170302.indd 8194815 i 20170302.indd 8 02.03.2017 14:17:4702.03.2017 14:17:47

11
GB
Service
Dear customer,
Although our products are subject to
an in-depth final inspection prior to be-
ing shipped out, it is possible that an ac-
cessory is missing or that a part sustains
damage while in transit. In such a case,
please contact our hotline and provide us
with the model name and article number.
Hotline
You can reach us
Mon. to Thurs. from 8 a.m. to 4 p.m.
Fr. from 8 a.m. to 1 p.m.
at the following phone numbers
in Austria (07722) 632 05-316
in Germany (08571) 91 22-316
in the Czech Republic [phone]
in Poland [phone]
in Slovenia [phone]
in Croatia [phone]
in Hungary (0943) 29714
in Russia [phone]
Address
doppler
E. Doppler & Co GmbH
Schlossstraße 24
A-5280 Braunau-Ranshofen
www.dopplerschirme.com
Technical data
Goliath 5 ˣ5
Article no.: 471704
Ballasting, min. kg: 400
Height in cm, overall*): 453
Height base-shade in cm*): 220
Dimensions in cm, approx.: 500 ˣ500
Weight in kg: 78
Rain repellent: Yes
*) measured without the base
All data are approximate values. Techni-
cal changes reserved.
194815 i 20170302.indd 9194815 i 20170302.indd 9 02.03.2017 14:17:4702.03.2017 14:17:47

12
FR
Goliath 5 ˣ5 – Notice de
montage et d’utilisation
Veuillez lire cette notice de
montage et d’utilisation – par-
ticulièrement les consignes de
sécurité – entièrement et avec minutie.
Le non-respect de ces consignes de sé-
curité peut causer des blessures ou des
dommages sur le parasol. Conservez la
notice de montage et d’utilisation pour
pouvoir la consulter ultérieurement et
donnez-la toujours si vous cédez le para-
sol à une tierce personne.
Votre sécurité
Veuillez impérativement suivre
les consignes de sécurité sui-
vantes. Le fabricant n’est en rien
responsable des dommages
suite à un non-respect de la notice.
Utiliser le parasol uniquement avec une
charge suffisante (voir « Données tech-
niques »).
Posez toujours le parasol sur un sol so-
lide et plat.
Pour le parasol, utilisez un pied stable.
Le parasol devra être installé par une
personne adulte et compétente.
En ouvrant et fermant le parasol, veillez
à que vos mains ne soient pas coincées
dans le mécanisme de fermeture.
En présence de vent ou d’orage, fermer
le parasol et, si possible, le sécuriser
avec la bande auto-agrippante. Sinon, il
peut être renversé par un fort coup de
vent et provoquer des dommages ou être
endommagé lui-même.
Ne jamais allumer un feu à proximité ou
sous le parasol. Le parasol pourrait s’en-
flammer ou être endommagé par des
étincelles. Tenez le parasol éloigné des
fortes sources de chaleur comme des
chauffages de terrasse, des barbecues
etc.
Le parasol n’est pas un jouet. Les enfants
peuvent s’y coincer les doigts. De plus, le
parasol est très lourd et peut blesser des
enfants en tombant.
Ne rien suspendre sur les barres trans-
versales du parasol, ne pas s’en servir
de barre de gymnastique.
Le parasol peut protéger votre peau
contre les rayons UV directs mais pas
contre les rayons UV réfléchis. Pour
cette raison, utilisez en plus une protec-
tion solaire cosmétique.
Pour protéger le parasol contre toute
contrainte excessive, fermer le parasol
en cas de pluie ou de neige ou le sécuri-
ser avec la bande auto-agrippante.
La toile n’est pas conçue pour être lavée
en lave-linge, ni pour le pressing ou le
blanchiment.
N’utilisez aucun produit d’entretien ou li-
quide chimique agressif, aucune solu-
tion, aucune substance abrasive ni au-
cun objet, aucun moyen de blanchiment,
aucun nettoyeur à haute pression ni au-
cun produit d’entretien puissant.
Veuillez respecter les consignes d’entre-
tien cousues.
Utilisation
Le parasol est destiné à protéger contre
les rayons UV direct. Il ne convient pas à
la protection contre la pluie ou la neige.
Le parasol est destiné à un usage privé
et commercial.
Assemblage du parasol

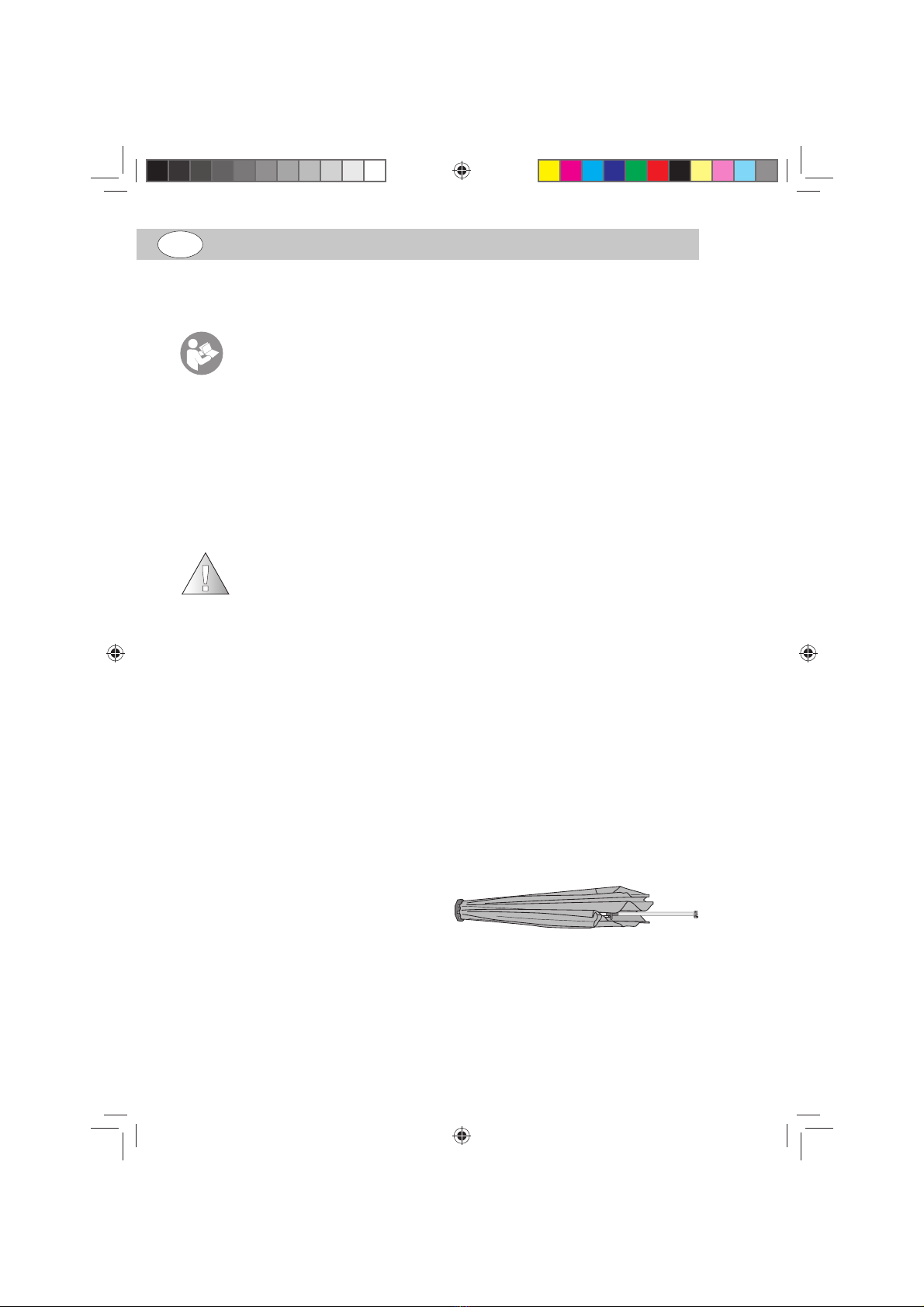

Dans le carton, vous trouverez :
Cependant, il est possible d’acheter une
housse de protection dans le commerce.
(Numéro d’article : 85399GO5X5)
194815 i 20170302.indd 10194815 i 20170302.indd 10 02.03.2017 14:17:4702.03.2017 14:17:47

13
FR
Monter le pied du mât
Pour ce parasol, il existe les possibilités
de montage suivantes :
– sur un socle en croix;
Numéro d’article : 85999RGO
– dans un tirant d’ancrage;
Numéro d’article :85999BRGO
– sur une platine de montage;
Numéro d’article : 85999MGO
Dans cette notice de montage et d’utili-
sation, nous décrivons le montage sur un
socle en croix.
Si vous souhaitez monter le parasol sur
un socle en croix, vous avez besoin de :
16 dalles en béton de 25 kg
ou
8 dalles en béton de 60 kg
1. Poser 8 dalles en béton de 25 kg ou 4
dalles en béton de 60 kg dans le socle
en croix (voir figure A).
2. Tirer le mât du parasol avec le pied
du mât 1couché jusque sur le socle
en croix pour que les deux plus pe-
tits trous 2se trouvent au-dessus
des trous correspondants dans la
plaque 3(voir figure B).
3. Visser les vis BTR de 10 4et les ba-
gues de retenue 5avec une clé BTR
de 10 (voir figure C).
4. Dresser le mât du parasol avec le pied
du mât (voir figure D).
Attention : Lors du redressage du
mât du parasol, nous recommandons
l’aide d’au moins 2 autres per-
sonnes.
5. Poser les rondelles 8et les bagues
de retenue 7et visser les vis BTR de
14 6avec une clé BTR de 14 (voir fi-
gure Eet F).
6. Si vous utilisez les dalles de 25 kg :
Poser 8 dalles en béton (25 kg) dans
le socle en croix. Si vous utilisez les
dalles de 60 kg : Poser 4 dalles en bé-
ton (60 kg) dans le socle en croix (voir
figure H).
Maintenant, le parasol est prêt à être uti-
lisé.
194815 i 20170302.indd 11194815 i 20170302.indd 11 02.03.2017 14:17:4802.03.2017 14:17:48

14
FR
Ouvrir le parasol
Attention : Assurez-vous que le parasol
est suffisamment stable, c’est-à-dire que
vous utilisez le bon socle.
1. Retirer la bande auto-agrippante et,
éventuellement, la housse de protec-
tion.
2. Ouvrir légèrement le toit du parasol à
la main (voir figure I).
3. Appuyer sur le levier à cliquet rouge 9
(voir figure J).
4. Prendre le coulisseau 10 par la poi-
gnée 11 et la tirer vers le bas (voir fi-
gure K). Veillez à ce que le coulis-
seau 10 s’enclenche par le bas dans
un des crans 12 dans le mât du para-
sol (voir figure L).
5. Si nécessaire, appuyer le coulis-
seau 10 avec le pied vers le bas pour
que le parasol soit mieux tendu (voir
figure L).
Fermer le parasol
Attention : En présence de vent, de
pluie ou de neige, il faut fermer le para-
sol. Les dommages pouvant en décou-
ler ne sont pas couverts par la garantie.
1. Tirer le coulisseau 10 un peu vers le
bas pour que le levier à cliquet 9se li-
bère (voir figure O).
2. Appuyer sur le levier à clique 9(voir
figure O).
3. Tirer le coulisseau 10 vers le haut
pour fermer le parasol (voir figure P).
4. Enfin, regrouper les barres du toit du
parasol (voir figure Q).
5. Passer la bande auto-agrippante. Si
nécessaire, recouvrir le parasol avec
une housse de protection (Numéro
d’article : 85399GO5X5; non fournie).
Entretien + Stockage
Pour nettoyer la toile, utilisez de préfé-
rence une brosse douce et un peu d’eau
savonneuse.
Nettoyez le mât du parasol régulière-
ment pour garantir un parfait glissement
des pièces mobiles. Si nécessaire, pul-
vérisez de la silicone ou du Téflon.
Toutes les pièces porteuses comme les
jambes de force, les vis etc. doivent être
contrôlées régulièrement.
Vérifier régulièrement si le socle du para-
sol n’est pas rouillé, si nécessaire, le pro-
téger. Pour le nettoyage, utilisez unique-
ment un peu d’eau savonneuse.
Pour passer l’hiver, démonter totalement
le parasol au sec et l’entreposer dans un
endroit sec et bien ventilé.
Au début de la saison, assurez-vous que
tous les composants et toutes les pièces
de fixation sont en sécurité. N’utilisez
pas le produit lorsque vous n’en êtes pas
certain.
Garantie
Le délai de garantie accordé pour cet ar-
ticle est de 24 mois.
Si pendant cette période vous consta-
tiez un défaut, veuillez vous adresser à
votre revendeur. Afin de pouvoir vous ai-
der rapidement, conservez le justificatif
d’achat et indiquez-nous le nom du mo-
dèle et le numéro d’article.
Sont exclus de la garantie :
– usure normale et décoloration de la
toile ;
– dommages sur la peinture à cause de
l’usure normale ;
– dommages à cause d’un usage non
conforme aux dispositions (p. ex.
comme parapluie) ;
– dommages causés par le vent, la sur-
rotation de la manivelle, la chute du
parasol, une forte traction sur les ba-
leines ;
– dommages causés par des modifica-
tions de la construction de l’article.
194815 i 20170302.indd 12194815 i 20170302.indd 12 02.03.2017 14:17:4802.03.2017 14:17:48

15
FR
Service
Chère cliente, cher client,
Bien que nous soumettions nos articles
à un contrôle final détaillé avant la livrai-
son, il se peut qu’une fois un accessoire
manque ou qu’une pièce soit endomma-
gée durant le transport. Dans ce cas,
veuillez vous adresser à notre service té-
léphonique en indiquant le nom du mo-
dèle et le numéro d’article.
Service téléphonique
Vous nous joignez
du lu. au je. de 8h à 16h
le ve. de 8h à 13h
au numéro de téléphone
en Autriche (07722) 632 05-316
en Allemagne (08571) 91 22-316
en Tchéquie [phone]
en Pologne [phone]
en Slovénie [phone]
en Croatie [phone]
en Hongrie (0943) 29714
en Russie [phone]
Adresse
doppler
E. Doppler & Co GmbH
Schlossstraße 24
A-5280 Braunau-Ranshofen
www.dopplerschirme.com
Données techniques
Goliath 5 ˣ5
Numéro d’article : 471704
Contrepoids, au moins kg : 400
Hauteur en cm, totale*) : 453
Hauteur sol-parasol en cm*) : 220
Dimensions en cm, env. : 500 ˣ500
Poids en kg : 78
Repoussant la pluie : oui
*) mesuré sans socle
Toutes les indications sont des valeurs
approximatives. Sous réserve de modi-
fications techniques.
194815 i 20170302.indd 13194815 i 20170302.indd 13 02.03.2017 14:17:4802.03.2017 14:17:48

16
IT
Goliath 5 ˣ5 – Istruzioni di
montaggio e d’uso
Leggere attentamente e fino
alla fine le presenti istruzioni di
montaggio e d’uso, soprattutto
le note relative alla sicurezza. La non os-
servanza di queste note relative alla si-
curezza può comportare lesioni o danni
all’ombrellone. Conservare le istruzioni
di montaggio e d’uso per riferimenti futu-
ri e consegnarle a terzi in caso di cessio-
ne dell’ombrellone.
Per la vostra sicurezza
Si prega di osservare le se-
guenti note relative alla sicu-
rezza. Il produttore rifiuta ogni
responsabilità per i danni in-
sorti in seguito alla loro non osservanza.
Utilizzare l’ombrellone solo con un’ade-
guata zavorra (vedi “Dati tecnici”).
Collocare l’ombrellone sempre su un fon-
do rigido e in piano.
Utilizzare una base ombrellone stabile e
robusta.
Si consiglia di far installare l’ombrellone
da una persona adulta competente.
Aprendo e chiudendo l’ombrellone, far
attenzione a non infilare le mani nel mec-
canismo di apertura-chiusura.
Chiudere l’ombrellone se minaccia ven-
to o temporale e fissarlo con la chiusu-
ra a strappo. Altrimenti rischia di essere
investito e travolto da un raffica di vento,
causando o subendo danni.
Non accendere mai fiamme libere in
prossimità o al di sotto dell’ombrellone.
L’ombrellone può prendere fuoco o su-
bire danni per via delle scintille svolaz-
zanti. Tenere l’ombrellone lontano da for-
ti fonti di calore, quali radiatori da terraz-
za, barbecue e simili.
L’ombrellone non è un giocattolo per
bambini. I bambini possono schiacciar-
si le dita. Inoltre l’ombrellone ha un no-
tevole peso e rovesciandosi può ledere
i bambini.
Non appendere nessun oggetto alle
stecche dell’ombrellone, né usarle come
barre per flessioni ginniche.
L’ombrellone protegge la pelle dai rag-
gi UV diretti, ma non da quelli riflessi.
Si raccomanda pertanto di utilizzare un
prodotto cosmetico anti-sole.
Per non sottoporre l’ombrellone ad ec-
cessivi carichi, chiuderlo e legarlo con la
chiusura a strappo in caso di pioggia o
di neve.
Il tessuto della capote non è idoneo al la-
vaggio in lavatrice, a secco e nemmeno
al candeggio.
Non utilizzare detergenti chimici o liqui-
di aggressivi, soluzioni o sostanze abra-
sive e nemmeno corpi estranei, candeg-
gina, pulitrici ad aria compressa o deter-
sivi potenti.
Si raccomanda di osservare le indicazio-
ni riportate in etichetta.
Impiego conforme alla
destinazione
L’ombrellone è destinato a proteggere
dai raggi UV diretti. Non è pensata come
riparo dalla pioggia o neve.
L’ombrellone è destinato esclusivamen-
te ad un utilizzo privato e commerciale.
Montare l’ombrellone
Nel cartone troverete:
È possibile acquistare presso i nego-
zi specializzati un rivestimento protetti-
vo adeguato. (Cod. art.: 85399GO5X5)
194815 i 20170302.indd 14194815 i 20170302.indd 14 02.03.2017 14:17:4802.03.2017 14:17:48

17
IT
Montare la base del bastone
Per questo ombrellone sono possibili le
seguenti possibilità di montaggio:
– sulla base a croce;
Cod. art.: 85999RGO
– su un ancoraggio a terra;
Cod. art.: 85999BRGO
– su una piastra di montaggio;
Cod. art.: 85999MGO
Nelle istruzioni di montaggio e d’uso vie-
ne descritto il montaggio su una base a
croce.
Se l’ombrellone può essere montato su
una base a croce, sono inoltre necessari:
16 lastre di cemento da 25 kg
oppure
8 lastre di cemento da 60 kg
1. Posizionare 8 lastre di cemento da
25 kg o 4 lastre di cemento da 60 kg
nella base a croce (vedi figura A).
2. Estrarre il bastone dell’ombrellone
con la base del bastone 1dalla base
a croce in piano fino a quando i due
fori piccoli 2si sovrappongono ai fori
corrispondenti sulla piastra di appog-
gio 3(vedi figura B).
3. Serrare le viti a testa esagonale in-
cassata da 10 4e anelli a scatto ela-
stico 5con una chiave a brugola da 10
(vedi figura C).
4. Allineare il bastone dell’ombrellone
con la base del bastone (vedi figura D).
Attenzione: Per l’allineamento del
bastone dell’ombrellone, consigliamo
di richiedere l’assistenza di altre 2
persone.
5. Inserire le rondelle 8e gli anelli a scatto
elastico 7e serrare le viti a testa esa-
gonale incassata da 14 6con una chia-
ve a brugola da 14 (vedi figura Ee F).
6. Se si utilizzano lastre da 25 kg: Po-
sizionare altre 8 lastre di cemento
(25 kg) nella base a croce. Se si utiliz-
zano lastre da 60 kg: Posizionare altre
4 lastre di cemento (60 kg) nella base
a croce (vedi figura H).
L’ombrellone è ora pronto all’uso.
194815 i 20170302.indd 15194815 i 20170302.indd 15 02.03.2017 14:17:4902.03.2017 14:17:49

18
IT
Aprire l’ombrellone
Attenzione: Assicurarsi che l’ombrello-
ne sia sufficientemente stabile e che sia
impiegata la base adeguata.
1. Rimuovere la chiusura a strappo ed
eventualmente il rivestimento protet-
tivo.
2. Aprire leggermente la capote con la
mano (vedi figura I).
3. Premere la leva di blocco rossa 9(ve-
di figura J).
4. Premere la leva 10 sull’impugnatu-
ra 11 e spingerla verso il basso (vedi
figura K). Assicurarsi che la leva 10 si
inserisca in uno dei blocchi 12 sul ba-
stone dell’ombrellone (vedi figura L).
5. Eventualmente abbassare la leva 10
con il piede in modo che l’ombrellone
sia ben serrato (vedi figura L).
Chiudere l’ombrellone
Attenzione: Se si alza il vento oppure
minaccia pioggia o neve, bisogna chiu-
dere l’ombrellone. In caso contrario gli
eventuali danni insorgenti saranno esclu-
si dalla garanzia.
1. Abbassare leggermente la leva 10 in
modo da rilasciare la leva di blocco 9
(vedi figura O).
2. Premere la leva di blocco 9(vedi fi-
gura O).
3. Sollevare la leva 10 per chiudere l’om-
brellone (vedi figura P).
4. Alla fine, spingere insieme le stecche
della capote dell’ombrellone (vedi fi-
gura Q).
5. Applicare la chiusura a strappo. Se
occorre, coprire l’ombrellone con
un rivestimento protettivo (Cod. art.:
85399GO5X5; non in dotazione).
Manutenzione e stoccaggio
Per pulire il tessuto, utilizzare solo una
spazzola morbida e un po’ d’acqua sa-
ponata.
Pulire regolarmente il bastone dell’om-
brellone, affinché le parti mobili scorra-
no alla perfezione. Se necessario, trat-
tare con del silicone a spruzzo o spray a
base di teflon.
Controllare periodicamente tutte le parti
portanti quali stecche, viti e simili.
Controllare periodicamente se la base
ombrellone presenta punti arrugginiti e
rimediare adeguatamente. Per pulire è
sufficiente un po’ d’acqua saponata.
Per lo stoccaggio durante l’inverno,
smontare l’ombrellone in condizioni com-
pletamente asciutte e riporlo in un locale
asciutto e ben aerato.
All’inizio della stagione assicurarsi che
tutti gli elementi e le viti siano saldi in se-
de. Non utilizzare l’articolo se non sie-
te sicuri.
Garanzia
Il periodo di garanzia per questo artico-
lo è di 24 mesi.
Se durante il periodo di validità della ga-
ranzia riscontrate un difetto, vogliate ri-
volgervi al vostro rivenditore. Per riceve-
re un rapido aiuto, si raccomanda di con-
servare lo scontrino e di comunicare il
nome del modello ed il numero articolo.
Sono esclusi dalla garanzia:
– normale usura ed alterazione del co-
lore della capote in tessuto;
– danni della verniciatura riconducibili
alla normale usura;
– danni per uso non conforme (ad
esempio come ombrello parapioggia);
– danni causati dal vento, da eccessi-
va rotazione della manovella, cadu-
ta dell’ombrellone, sovraccarico del-
le stecche;
– danni per modifiche strutturali dell’ar-
ticolo.
194815 i 20170302.indd 16194815 i 20170302.indd 16 02.03.2017 14:17:4902.03.2017 14:17:49

19
IT
Servizio assistenza
Gentili clienti,
sebbene i nostri articoli vengano sotto-
posti prima della consegna ad un accu-
rato controllo di qualità, può a volte suc-
cedere che un pezzo manchi o si sia
danneggiato durante il trasporto. In tale
eventualità vogliate rivolgervi alla nostra
hotline, indicando il nome del modello ed
il codice articolo.
Hotline
Siamo a Vostra disposizione
Lun.–gio. dalle ore 8:00 alle ore 16:00
Ven. dalle ore 8:00 alle ore 13:00
al numero telefonico
Austria (07722) 632 05-316
Germania (08571) 91 22-316
Repubblica Ceca [phone]
Polonia [phone]
Slovenia [phone]
Croazia [phone]
Ungheria (0943) 29714
Russia [phone]
Indirizzo
doppler
E. Doppler & Co GmbH
Schlossstraße 24
A-5280 Braunau-Ranshofen
www.dopplerschirme.com
Dati tecnici
Goliath 5 ˣ5
Cod. art.: 471704
Zavorra, min. kg: 400
Altezza in cm, totale*): 453
Altezza suolo-ombrellone in cm*): 220
Dimensioni in cm, ca.: 500 ˣ500
Peso in kg: 78
Idrorepellente: Sì
*) senza misurare la base
Tutti i dati sono approssimativi. Con ri-
serva di modifiche tecniche.
194815 i 20170302.indd 17194815 i 20170302.indd 17 02.03.2017 14:17:4902.03.2017 14:17:49

20
ES
Goliath 5 ˣ5 – Instrucciones
de montaje y manual de
instrucciones
Lea detenidamente estas ins-
trucciones de montaje y ma-
nual de instrucciones en su to-
talidad, sobre todo las indicaciones de
seguridad. La inobservancia de las indi-
caciones de seguridad puede provocar
lesiones o daños en el parasol. Conser-
ve las instrucciones de montaje y manual
de instrucciones para consultarlos en el
futuro, y entréguelos asimismo siempre
que ceda el parasol a terceros.
Su seguridad
Tenga en cuenta las siguientes
indicaciones de seguridad. En
caso de daños debidos al in-
cumplimiento de las instruc-
ciones, el fabricante no se considerará
responsable.
Utilice el parasol solo con suficiente con-
trapeso (consulte “Datos técnicos”).
Coloque el parasol siempre sobre una
superficie sólida y plana.
Para el parasol, emplee un soporte es-
table.
El parasol debería ser montado por un
adulto competente.
Al abrir y cerrar el parasol, asegúrese de
no pillarse las manos con el mecanismo
de cierre.
Si aparece viento o alguna tormenta, cie-
rre el parasol y asegúrelo con el cierre
autoadherente. De lo contrario, una ráfa-
ga podría volcarlo y causar daños o da-
ñarse el propio producto.
Nunca atice un fuego abierto cerca o de-
bajo del parasol. El parasol puede incen-
diarse o dañarse por las chispas. Man-
tenga el parasol alejado de fuentes de
calor intenso como radiadores de terra-
za, parrillas, etc.
El parasol no es un juguete. Los niños
pueden pillarse los dedos. El parasol tie-
ne además un peso considerable y pue-
de herir a los niños en caso de caerles
encima.
No cuelgue nada en los travesaños del
parasol, ni intente hacer dominadas en
ellos.
El parasol puede proteger su piel de la
radiación UV directa, pero no de los ra-
yos UV reflectantes. Por tanto, utilice
también cremas de protección solar.
Para salvaguardar el parasol frente a
cargas excesivas, ciérrelo si llueve o nie-
va, y asegúrelo con el cierre autoadhe-
rente.
El tapizado no se puede lavar a máquina,
limpiar en seco ni blanquear.
No emplee limpiadores o líquidos quími-
cos agresivos, soluciones, ni sustancias
u objetos abrasivos, blanqueadores, lim-
piadores de alta presión ni detergentes
fuertes.
Tenga en cuenta las indicaciones de cui-
dado cosidas.
Uso previsto
El parasol está indicado para proteger de
la radiación UV directa. No está pensado
para proteger de la lluvia o nieve.
El parasol está concebido para usar en
ámbitos privados y comerciales.
Montaje del parasol
En la caja tiene:
En la tienda especializada también pue-
de adquirirse una funda protectora ade-
cuada. (N.º artículo: 85399GO5X5)
194815 i 20170302.indd 18194815 i 20170302.indd 18 02.03.2017 14:17:4902.03.2017 14:17:49

21
ES
Montaje del pie del mástil
Para este parasol, existen las siguientes
posibilidades de montaje:
– sobre un soporte en cruz;
N.º artículo: 85999RGO
– sobre un anclaje de suelo;
N.º artículo: 85999BRGO
– sobre una placa de montaje;
N.º artículo: 85999MGO
En estas instrucciones de montaje y
manual de instrucciones, se describe el
montaje sobre un soporte en cruz.
Si desea montar el parasol sobre un so-
porte en cruz, necesita además:
16 planchas de hormigón de 25 kg
o
8 planchas de hormigón de 60 kg
1. Coloque 8 planchas de hormigón de
25 kg o 4 de 60 kg en el soporte en
cruz (véase la imagen A).
2. Coloque el mástil del parasol con el
pie del mástil 1tumbado sobre el so-
porte en cruz hasta que los dos orifi-
cios menores 2coincidan con los ori-
ficios pertinentes sobre la placa de
soporte 3(véase la imagen B).
3. Apriete los tornillos con hexágono in-
terior del 10 4y los anillos de suje-
ción 5con una llave hexagonal del 10
(véase la imagen C).
4. Ponga de pie el mástil del parasol con
el pie del mástil (véase la imagen D).
Tenga en cuenta: Le recomenda-
mos enderezar el mástil del parasol
con ayuda de otras dos personas
como mínimo.
5. Coloque las arandelas 8y los anillos
de sujeción 7, y apriete los tornillos
con hexágono interior del 14 6con
una llave hexagonal del 14 (véase la
imagen Ey F).
6. Si emplea planchas de 25 kg: Coloque
otras 8 planchas de hormigón (25 kg)
en el soporte en cruz. Si emplea plan-
chas de 60 kg: Coloque otras 4 plan-
chas de hormigón (60 kg) en el sopor-
te en cruz (véase la imagen H).
El parasol ya está listo para usar.
194815 i 20170302.indd 19194815 i 20170302.indd 19 02.03.2017 14:17:4902.03.2017 14:17:49

22
ES
Apertura del parasol
Tenga en cuenta: Cerciórese de que el
parasol esté estable; es decir, que se use
el pedestal adecuado.
1. Retire el cierre autoadherente y, dado
el caso, la funda protectora.
2. Abra un poco el tejado parasol con la
mano (véase la imagen I).
3. Presione la palanca de muescas ro-
ja 9(véase la imagen J).
4. Tome el pasador 10 del agarre 11 y
bájelo (véase la imagen K). Asegú-
rese de que el pasador 10 encaje en
una de las muescas 12 del mástil del
parasol abajo (véase la imagen L).
5. Dado el caso, baje el pasador 10 con
el pie para tensar mejor el parasol
(véase la imagen L).
Cierre del parasol
Tenga en cuenta: Si aparece viento, llu-
via o nieve, debe cerrar el parasol. De lo
contrario, los daños derivados quedarán
excluidos de la garantía.
1. Baje el pasador 10 un poco para que
la palanca de muescas 9se suelte
(véase la imagen O).
2. Presione la palanca de muescas 9
(véase la imagen O).
3. Suba el pasador 10 para cerrar el pa-
rasol (véase la imagen P).
4. Al final, junte los travesaños del teja-
do parasol (véase la imagen Q).
5. Coloque el cierre autoadherente.
Dado el caso, tape el parasol con
una funda protectora (N.º artículo:
85399GO5X5; no incluida en el volu-
men de suministro).
Cuidado y almacenamiento
Para la limpieza del tapizado, lo mejor es
que use un cepillo suave y un poco de le-
jía jabonosa.
Limpie periódicamente el mástil del para-
sol para que las piezas móviles se des-
licen bien. En caso necesario, rocíe con
pulverizador de silicona o teflón.
Revise a menudo las piezas portantes
como travesaños, tornillos, etc.
Revise periódicamente si el soporte del
parasol presenta puntos oxidados y, en
caso necesario, repárelos. Para la lim-
pieza, emplee únicamente un poco de le-
jía jabonosa.
Durante el invierno, desmonte el parasol
cuando esté totalmente seco, y guárde-
lo en un espacio seco y bien ventilado.
Cuando comience la temporada, ase-
gúrese de que todos los componentes y
piezas de fijación sean seguros. No use
el producto si no está seguro.
Garantía
El período de garantía para este produc-
to es de 24 meses.
Si detectase un defecto durante este pe-
ríodo, diríjase a su distribuidor. Para que
le pueda prestar ayuda rápido, guarde el
justificante de compra y cite el nombre
del modelo y el número de artículo.
La garantía no cubre:
– el desgaste normal y las decoloracio-
nes del revestimiento textil;
– los daños de la pintura debidos al
desgaste normal;
– los daños por un uso indebido (p. ej.
para proteger de la lluvia);
– los daños por viento, por forzar la ma-
nivela, por vuelco del parasol, por tirar
fuerte de los travesaños del parasol;
– los daños por modificar la estructura
del producto.
194815 i 20170302.indd 20194815 i 20170302.indd 20 02.03.2017 14:17:5102.03.2017 14:17:51
