Doppler Sun Line 290 Installation instructions

Pendelschirm 290 / 320 / 220 ˣ300
Aufbau- und
Gebrauchsanleitung
Art.Nr.: 454225 (290)
434225 (320)
494221 (220 ˣ300)
Anl.-Nr.: 92723 20210330

a
D
F
b
E
C
a
A
B

I
KH
JG
d
de
c
f
g
h
L

5
Sun Line 290 / 320 / 220 ˣ300 –
Aufbau- und
Gebrauchsanleitung
Lesen Sie diese Aufbau-
und Gebrauchsanleitung,
insbesondere die Sicher-
heitshinweise, vollständig und sorg-
fältig durch. Die Nichtbeachtung
dieser Sicherheitshinweise kann zu
Verletzungen oder zu Schäden am
Sonnenschirm führen. Bewahren
Sie die Aufbau- und Gebrauchsan-
leitung zum späteren Nachschla-
gen auf, und geben Sie sie stets
ebenfalls mit, wenn Sie den Son-
nenschirm an Dritte weitergeben.
Ihre Sicherheit
Bitte beachten Sie die fol-
genden Sicherheitshinwei-
se. Für Schäden infolge
von Nichtbeachtung haftet der Her-
steller nicht.
Sonnenschirm nur mit ausreichen-
der Ballastierung benutzen (siehe
„Technische Daten“).
Stellen Sie den Sonnenschirm im-
mer auf einen festen und ebenen
Boden.
Verwenden Sie für den Sonnen-
schirm einen stabilen Standfuß.
Der Sonnenschirm sollte von einer
kompetenten erwachsenen Person
aufgestellt werden.
Beim Öffnen und Schließen des
Sonnenschirms achten Sie bitte
darauf, dass Ihre Hände nicht in
den Klappmechanismus geraten.
Bei aufkommendem Wind oder
Gewitter den Sonnenschirm schlie-
ßen und mit einem Befestigungs-
band sichern. Er kann sonst von ei-
ner Böe erfasst und umgeworfen
werden und dabei Schäden anrich-
ten oder selbst beschädigt werden.
Niemals offenes Feuer in der Nähe
oder unterhalb des Sonnenschir-
mes entfachen. Der Sonnenschirm
kann Feuer fangen oder durch Fun-
kenflug beschädigt werden.
Der Sonnenschirm ist kein Kinder-
spielzeug. Kinder können sich die
Finger klemmen. Zudem besitzt der
Sonnenschirm ein erhebliches Ge-
wicht und kann Kinder beim Umfal-
len verletzen.
An den Querstreben des Sonnen-
schirms nichts aufhängen oder gar
Klimmzüge daran machen.
Der Sonnenschirm kann Ihre Haut
vor direkter UV-Strahlung aber
nicht vor reflektierenden UV-Strah-
len schützen. Deshalb zusätzlich
kosmetische Sonnenschutzmittel
verwenden.
Um den Sonnenschirm vor über-
mäßiger Beanspruchung zu schüt-
zen, Sonnenschirm bei Regen oder
Schnee schließen und mit einem
Befestigungsband sichern.
Der Bezug ist nicht für Maschinen-
wäsche, Chemisches Reinigen
oder Bleichen geeignet.
Verwenden Sie keine aggressiven
chemischen Reiniger oder Flüs-
sigkeiten, Lösungen, scheuern-
de Substanzen oder Gegenstän-
DE

6
de, Bleichmittel, Hochdruckreiniger
und starke Reinigungsmittel.
Bitte beachten Sie die eingenähten
Pflegehinweise.
Verwendungszweck
Der Sonnenschirm ist zum Schutz
vor direkter UV-Strahlung geeig-
net. Zum Schutz vor Regen oder
Schnee ist er nicht gedacht.
Der Sonnenschirm ist nur zum Ein-
satz im privaten Bereich bestimmt.
Schirm aufbauen
Im Karton finden Sie:
17er
Sie benötigen zusätzlich:
4 Waschbetonplatten
50 x 50 cm, à
ca. 25 kg
1 Person
zur Hilfe

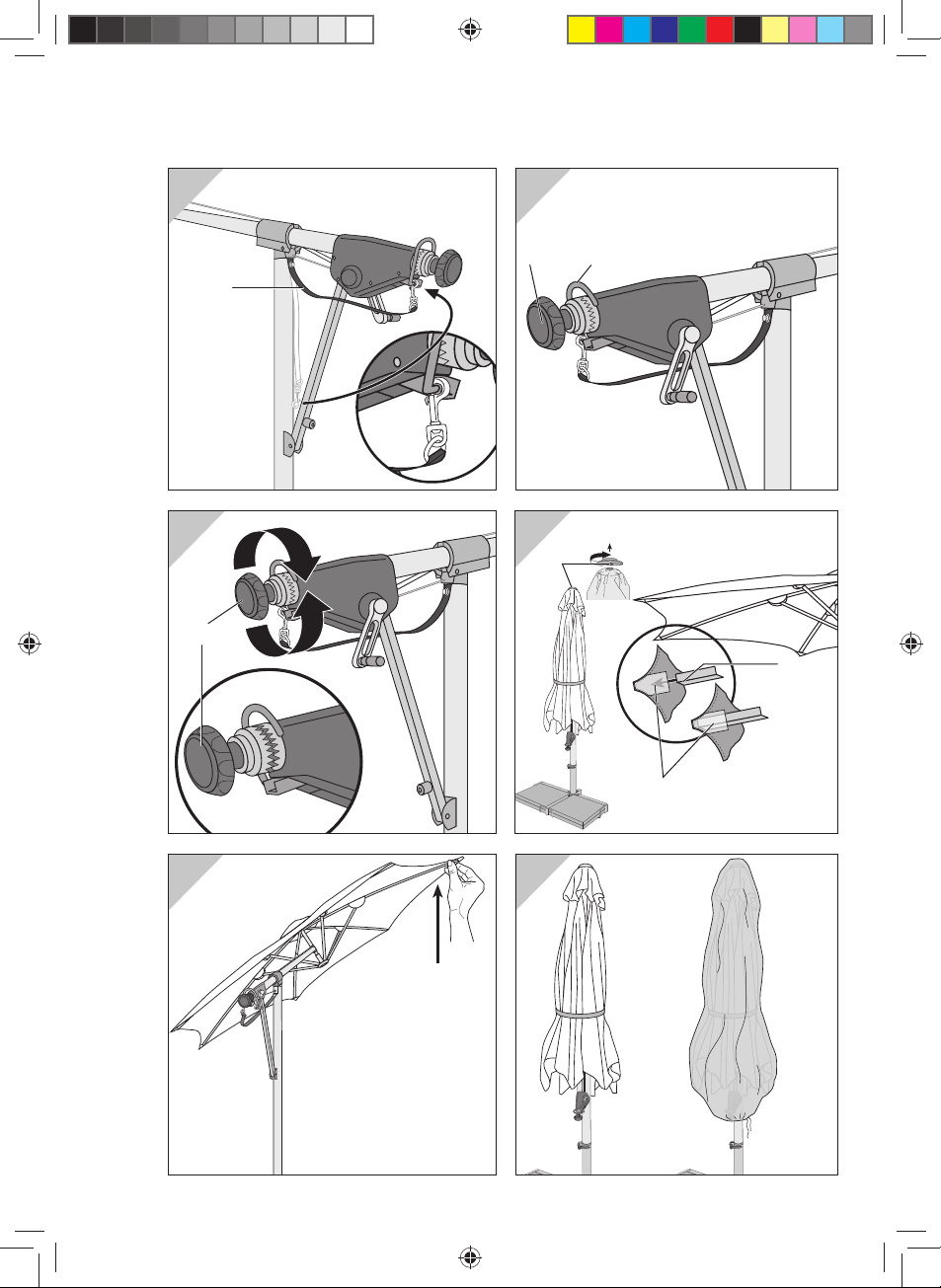

1. Bodenhülse auf das Gestell set-
zen und verschrauben (siehe
Bild A).
2. Gestell an den vorgesehenen
Platz stellen.
3. 4 Waschbetonplatten à ca. 25 kg
einlegen (siehe Bild B).
4. Hebel agegen den Uhrzeigersinn
drehen, um die Spannung des
Schafts zu öffnen (siehe Bild C).
5. Sonnenschirm mindestens 10 cm
weit in den Unterstock gleiten
lassen (siehe Bild C.) und so dre-
hen, dass sich der Arm hinten,
über den Waschbetonplatten be-
findet (siehe Bild D).
6. Hebel aim Uhrzeigersinn fest-
drehen (siehe Bild D).
Schirm öffnen
Vergewissern Sie sich, dass der
Sonnenschirm ausreichenden Halt
hat, d. h. alle 4 Waschbetonplatten
aufliegen.
Gegebenenfalls Klettband und
Schutzhülle abnehmen.
1. Streben mit der Hand leicht nach
außen ziehen (siehe Bild E).
2. Kurbel bim Uhrzeigersinn dre-
hen, bis der Sonnenschirm voll-
ständig geöffnet ist. Nicht zu fest
aufspannen (siehe Bild F)!
3. Sicherungsband ceinhaken (sie-
he Bild G).
Schirm neigen
Sie können den Sonnenschirm zu
beiden Seiten neigen.
1. Knauf dgegen den Uhrzeiger-
sinn drehen, um die beiden Ver-
zahnungen komplett zu lösen
(siehe Bild H).
2. Sonnenschirm von Hand neigen
(siehe Bild I).
3. Knauf dim Uhrzeigersinn fest-
drehen (siehe Bild H).
DE

7
Schirm schließen
Bei aufkommendem Wind, Regen
oder Schnee müssen Sie den Son-
nenschirm schließen.
Wenn der Sonnenschirm geneigt
ist:
1. Knauf dgegen den Uhrzeiger-
sinn lösen. (siehe Bild H).
2. Sonnenschirm waagerecht stel-
len.
3. Knauf dim Uhrzeigersinn fest-
drehen (siehe Bild H).
4. Sicherungsband c lösen (siehe
Bild G).
5. Knauf dfesthalten.
6. Auslösebügel edrücken (siehe
Bild J).
7. Arm langsam nach unten ziehen.
8. Zum Schutz vor Windböen das
beiliegende Klettband umlegen.
Zum Schutz vor Verschmut-
zungen und Ausbleichen eine
Schutzhülle überziehen (siehe
Bild L).
Bezug säubern
Das beste Ergebnis erzielen Sie,
wenn Sie den Bezug vom Ständer
abnehmen.
1. Sonnenschirm schließen (siehe
Bild G+ H).
2. Bezugtaschen gvon den Stre-
ben-Enden ziehen (siehe Bild K).
3. Schirmspitze fabschrauben.
4. Bezug von den Streben abzie-
hen.
5. Bezug direkt mit handelsübli-
chem Kunststoffreiniger in hand-
warem Wasser reinigen.
Halten Sie die Dosierungs-, An-
wendungs- und Einwirkvorschrif-
ten des Herstellers ein.
Bitte beachten! Für Maschinen-
wäsche ist der Bezug nicht ge-
eignet!
6. Bezug nass wieder aufziehen
und Schirmspitze faufschrau-
ben.
7. Bezugtaschen güber die
Strebenenden hstülpen.
8 Sonnenschirm öffnen und Bezug
gründlich trocknen lassen.
9. Sonnenschirm gegebenenfalls
schließen und die Schutzhülle
überstülpen.
Pflege + Lagerung
Säubern Sie den Schirmmast re-
gelmäßig, um ein einwandfreies
Gleiten der beweglichen Teile zu
gewährleisten. Gegebenenfalls mit
Silicon- oder Teflon-Gleitspray ein-
sprühen.
Alle tragenden Teile wie Streben,
Schrauben etc. regelmäßig über-
prüfen.
Bauen Sie den trockenen Sonnen-
schirm über Winter ab und lagern
Sie ihn in einem trockenen, gut
durchlüfteten Raum.
Zu Saisonbeginn vergewissern
Sie sich, dass alle Komponenten
und Befestigungsteile sicher sind.
Verwenden Sie das Produkt nicht,
wenn Sie unsicher sind.
DE

8
Garantie
Die Garantiefrist für diesen Artikel
beträgt 36 Monate.
Sollten Sie während dieser Zeit ei-
nen Defekt feststellen, wenden Sie
sich bitte an Ihren Händler. Damit
dieser Ihnen schnell helfen kann,
bewahren Sie bitte den Kaufbeleg
auf und nennen Sie den Modellna-
men und die Artikelnummer.
Von der Garantie ausgeschlossen
sind:
– Normaler Verschleiß und Farb-
veränderungen der Textilbe-
spannung;
– Lackschäden, die auf normale
Abnutzung zurückzuführen sind;
– Schäden durch nicht-bestim-
mungsgemäßen Gebrauch
(z. B. gewerbliche Nutzung);
– Schäden durch Wind, Überdre-
hen der Kurbel, Umfallen des
Schirms, starkes Ziehen an den
Schirmstreben.
– Schäden durch bauliche Verän-
derungen an dem Artikel.
Service
Liebe Kundin, lieber Kunde,
obwohl wir unsere Artikel vor der
Auslieferung einer eingehenden
Endkontrolle unterziehen, kann es
vorkommen, dass einmal ein Zube-
hörteil fehlt oder dass ein Teil wäh-
rend des Transports beschädigt
wurde. Wenden Sie sich in diesem
Fall an unsere Hotline und nennen
Sie uns den Modellnamen und die
Artikelnummer.
Hotline
Sie erreichen uns
Mo. bis Do.: von 800 bis 1600 Uhr
Fr.: von 800 bis 1200 Uhr
unter der Telefonnummer
in Österreich (07722) 63205-0
in Deutschland (08571) 9122-0
in Tschechien [phone]
in Polen [phone]
in Slowenien [phone]
in Kroatien [phone]
in Ungarn [phone]
in Russland [phone]
Adresse
doppler
E. Doppler & Co GmbH
Schloßstraße 24
A-5280 Braunau am Inn
www.dopplerschirme.com
DE

9
Technische Daten
Modell Sun Line 290
Artikelnummer: 454225
Ballastierung, mind. kg: 100
Höhe in cm, gesamt*): 254
Höhe Boden-Schirm in cm*): 200
Durchmesser in cm, ca.: 287
Gewicht in kg: 15
Regenabweisend: Ja
Modell Sun Line 320
Artikelnummer 434225
Ballastierung, mind. kg: 100
Höhe in cm, gesamt*): 261
Höhe Boden-Schirm in cm*): 200
Durchmesser in cm, ca.: 317
Gewicht in kg: 20
Regenabweisend: Ja
Modell
Sun Line 220 ˣ300
Artikelnummer 494221
Ballastierung, mind. kg: 100
Höhe in cm, gesamt*): 260
Höhe Boden-Schirm in cm*): 195
Abmessungen in cm, ca.: 225 ˣ298
Gewicht in kg: 19
Regenabweisend: Ja
*) Ohne Sockel gemessen
Alle Angaben sind Zirka-Werte. Tech-
nische Änderungen vorbehalten.
DE

10
GB
Sun Line 290 / 320 / 220 ˣ300 –
Assembly instructions and
user manual
Carefully read through the
complete assembly in-
structions and user manu-
al, particularly the safety instruc-
tions. Failure to heed these safety
instructions may result in severe in-
jury or damage to the sun shade.
Store the assembly instructions
and user manual for future refer-
ence and always include them
when passing the sun shade on to
third parties.
Your safety
Please observe the follow-
ing safety instructions.
The manufacturer is not li-
able for damage as the result of fail-
ure to comply.
Only use the sun shade with suf-
ficient ballasting (see “Technical
data”).
Always place the sun shade on a
firm and level surface.
Use a stable support foot for the
sun shade.
The sun shade should only be
erected by a competent adult.
When opening and closing the sun
shade, please make sure to keep
your hands outside of the folding
mechanism.
In the case of approaching wind or
storm, close the sun shade and se-
cure with a tie strap. Otherwise, it
could be caught by a gust and over-
turned and inflict damage in the pro-
cess or sustain damage as a result.
Never ignite an open fire in the vicin-
ity of or underneath the sun shade.
The sun shade may catch fire or be
damaged by airborne sparks.
The sun shade is not a children’s
toy. Children could trap their fingers.
Also, the sun shade is heavy and
could injure children if it tips over.
Do not hang anything on the later-
al braces of the sun shade or even
use them for chin-ups.
The sun shade can protect your
skin from direct UV radiation, but
not from reflected UV rays. For this
reason, please also use a cosmet-
ic sun block.
In order to protect the sun shade
from excessive strain, close the sun
shade in the event of rain or snow
and secure it with a tie strap.
The cover is not suitable for ma-
chine washing, dry cleaning or
bleaching.
Do not use aggressive chemical
cleaning agents or fluids, solvents,
abrasive substances or objects,
bleaching agents, high-pressure
cleaners or strong cleaning prod-
ucts.
Please note the information on the
care label sewn into the sun shade.

11
Intended use
The sun shade is suitable for pro-
viding protection against direct UV
radiation. It is not intended to pro-
vide protection against rain or snow.
The sun shade is intended for do-
mestic use only.
Setting up the shade
In the box, you will find:
Size-17 wrench
You will also need:
4 cement slabs
50 x 50 cm, each
weighing approx.
25 kg
The help
of 1
person
1. Place the ground sleeve on the
frame and screw it in place (see
figure A).
2. Place the frame in the designat-
ed location.
3. Insert 4 cement slabs, each
weighing approx. 25 kg (see fig-
ure B).
4. Turn the lever aanticlockwise to
release the tension of the shaft
(see figure C).
5. Let the sun shade slide at least
10 cm into the bottom pole (see
figure C.) and turn it so that the
arm is located at the back above
the cement slabs (see figure D).
6. Tighten the lever aby turning it
clockwise (see figure D).
Opening the shade
Ensure that the sun shade is suffi-
ciently supported, i.e. that all 4 ce-
ment slabs are in place.
If necessary, remove the hook and
loop strip and protective sleeve.
1. Slightly pull the braces outwards
by hand (see figure E).
2. Turn the crank bclockwise un-
til the sun shade is complete-
ly open. Do not open the shade
too far (see figure F)!
3. Hook the tie strap cin (see fig-
ure G).
Tilting the shade
You can tilt the sun shade to both
sides.
1. Turn the knob danticlockwise to
completely loosen the two gear-
ings (see figure H).
2. Tilt the sun shade by hand (see
figure I).
3. Turn the knob dclockwise until
tight (see figure H).
Closing the shade
The sun shade must be closed in
the event of incoming wind, rain or
snow.
If the sun shade is tilted:
1. Loosen the knob dby turning it
anticlockwise. (see figure H).
GB

12
2. Place the sun shade in a hori-
zontal position.
3. Turn the knob dclockwise until
tight (see figure H).
4. Release the tie strap c(see fig-
ure G).
5. Hold the knob d.
6. Push the trip bracket e(see fig-
ure J).
7. Slowly pull down the arm.
8. Attach the hook and loop strip
supplied in order to protect the
sun shade against gusts of wind.
Slip over a protective sleeve to
protect it against dirt and bleach-
ing (see figure L).
Cleaning the cover
Remove the cover from the stand
for best results.
1. Close the sun shade (see fig-
ure G+ H).
2. Pull the cover pockets goff of the
brace ends (see figure K).
3. Unscrew the shade tip f.
4. Take the cover off of the braces.
5. Clean the cover directly with
commercially-available plastic
cleaner in lukewarm water.
Comply with the manufacturer’s
dosing, application and reaction
instructions.
Please note! The cover is not
suitable for machine washing!
6. Pull the wet cover back on and
screw the shade tip fon.
7. Slip the cover pockets gover the
brace ends h.
8 Open the sun shade and let the
cover dry thoroughly.
9. If necessary, close the sun shade
and attach the protective sleeve.
Care + storage
Clean the shade mast regularly to
ensure that the mobile parts slide
properly. If necessary spray with a
silicon or Teflon lubricant spray.
Check all load-bearing parts such
as braces, screws etc. regularly.
Over winter, dismantle the dry sun
shade and store it in a dry, well-ven-
tilated area.
At the start of the season ensure
that all components and fixings are
secure. If you are unsure, do not
use the product.
Warranty
The warranty period for this product
is 36 months.
If you discover a defect during this
time, please consult your vendor.
To ensure that the vendor is able
to promptly assist you, please keep
your sales slip and specify the mod-
el name and article number.
The warranty does not cover:
– Normal wear and tear and dis-
colouration of the textile cover;
– Damage to the paint coat attrib-
uted to normal wear and tear;
– Damage as the result of improp-
er use (e.g. for commercial use);
– Damage caused by wind, over-
winding the crank, the shade tip-
GB

13
GB
ping over, pulling the shade brac-
es too hard;
– Damage due to structural modifi-
cations to the product.
Service
Dear customer,
Although our products are subject
to an in-depth final inspection pri-
or to being shipped out, it is possi-
ble that an accessory is missing or
that a part sustains damage while
in transit. In such a case, please
contact our hotline and provide us
with the model name and article
number.
Hotline
You can reach us
Mon. to Thurs.: from 8 a.m. to 4 p.m.
Fr.: from 8 a.m. to 12 p.m.
at the following phone numbers
in Austria (07722) 63205-0
in Germany (08571) 9122-0
in the Czech Republic [phone]
in Poland [phone]
in Slovenia [phone]
in Croatia [phone]
in Hungary [phone]
in Russia [phone]
Address
doppler
E. Doppler & Co GmbH
Schloßstraße 24
A-5280 Braunau am Inn
www.dopplerschirme.com
Technical data
Model Sun Line 290
Article number: 454225
Ballasting, min. kg: 100
Height in cm, overall*): 254
Height base-shade in cm*): 200
Diameter in cm, approx.: 287
Weight in kg: 15
Rain repellent: Yes
Model Sun Line 320
Article number 434225
Ballasting, min. kg: 100
Height in cm, overall*): 261
Height base-shade in cm*): 200
Diameter in cm, approx.: 317
Weight in kg: 20
Rain repellent: Yes
Model Sun Line 220 ˣ300
Article number 494221
Ballasting, min. kg: 100
Height in cm, overall*): 260
Height base-shade in cm*): 195
Dimensions in cm, approx.: 225 ˣ298
Weight in kg: 19
Rain repellent: Yes
*) Measured without the base
All data are approximate values.
Technical changes reserved.

14
FR
Sun Line 290 / 320 / 220 ˣ300 –
Notice de montage et
d’utilisation
Veuillez lire cette notice de
montage et d’utilisation –
particulièrement les
consignes de sécurité – entière-
ment et avec minutie. Le non-res-
pect de ces consignes de sécurité
peut causer des blessures ou des
dommages sur le parasol. Conser-
vez la notice de montage et d’utili-
sation pour pouvoir la consulter ul-
térieurement et donnez-la toujours
si vous cédez le parasol à une
tierce personne.
Votre sécurité
Veuillez impérativement
suivre les consignes de
sécurité suivantes. Le fa-
bricant n’est en rien responsable
des dommages suite à un non-res-
pect de la notice.
Utiliser le parasol uniquement avec
une charge suffisante (voir « Don-
nées techniques »).
Posez toujours le parasol sur un sol
solide et plat.
Pour le parasol, utilisez un pied
stable.
Le parasol devra être installé par
une personne adulte et compétente.
En ouvrant et fermant le parasol,
veillez à que vos mains ne soient
pas coincées dans le mécanisme
de fermeture.
En présence de vent ou d’orage, fer-
mer le parasol et le sécuriser avec
une bande de fixation. Sinon, il peut
être renversé par un fort coup de
vent et provoquer des dommages
ou être endommagé lui-même.
Ne jamais allumer un feu à proxi-
mité ou sous le parasol. Le para-
sol pourrait s’enflammer ou être en-
dommagé par des étincelles.
Le parasol n’est pas un jouet. Les en-
fants peuvent s’y coincer les doigts.
De plus, le parasol est très lourd et
peut blesser des enfants en tombant.
Ne rien suspendre sur les barres
transversales du parasol, ne pas
s’en servir de barre de gymnastique.
Le parasol peut protéger votre peau
contre les rayons UV directs mais
pas contre les rayons UV réfléchis.
Pour cette raison, utilisez en plus
une protection solaire cosmétique.
Pour protéger le parasol contre
toute contrainte excessive, fermer
le parasol en cas de pluie ou de
neige ou le plier avec une bande
de fixation.
La toile n’est pas conçue pour être
lavée au lave-linge, ni pour le pres-
sing ou le blanchiment.
N’utilisez aucun produit d’entretien
ou liquide chimique agressif, au-
cune solution, aucune substance
abrasive ni aucun objet, aucun
moyen de blanchiment, aucun net-
toyeur à haute pression ni aucun
produit d’entretien puissant.
Veuillez respecter les consignes
d’entretien cousues.

15
Utilisation
Le parasol est destiné à protéger
contre les rayons UV direct. Il ne
convient pas à la protection contre
la pluie ou la neige.
Le parasol est uniquement destiné
à une utilisation dans le privé.
Assembler le parasol
Dans le carton, vous trouverez :
clé de 17
Vous aurez également besoin de :
4 plaques de béton
lavé de 50 x 50 cm,
d’environ 25 kg
1 person-
ne pour
vous aider
1. Placer la douille de sol sur le
châssis et la visser (voir figure A).
2. Placer le châssis sur l’endroit
prévu.
3. Poser 4 plaques de béton la-
vé d’env. 25 kg chacune (voir fi-
gure B).
4. Faire tourner le levier adans
le sens contraire des aiguilles
d’une montre pour ouvrir la ten-
sion de la tige (voir figure C).
5. Faire glisser le parasol au moins
10 cm dans la barre du bas (voir
figure C) et le tourner de sort que
le bras se trouve derrière, au-
dessus des plaques de béton la-
vé (voir figure D).
6. Serrer le levier adans le sens
des aiguilles d’une montre (voir
figure D).
Ouvrir le parasol
Assurez-vous que le parasol a suf-
fisamment de stabilité, c’est-à-dire
que les 4 plaques de béton lavé
sont posées.
Si nécessaire, retirer la bande au-
to-agrippante et la housse de pro-
tection.
1. Avec la main, tirer légèrement
les barres vers l’extérieur (voir fi-
gure E).
2. Tourner la manivelle bdans le
sens des aiguilles d’une montre
jusqu’à ouverture complète du
parasol. Ne pas tendre trop fort
(voir figure F) !
3. Accrocher la bande de sécurité c
(voir figure G).
Incliner le parasol
Vous pouvez incliner le parasol sur
les deux côtés.
1. Tourner la poignée ddans le
sens contraire des aiguilles d’une
montre pour desserrer complète-
ment les deux engrenages (voir
figure H).
2. Incliner le parasol à la main (voir
figure I).
3. Serrer la poignée den tournant
dans le sens des aiguilles d’une
montre (voir figure H).
FR

16
Fermer le parasol
En présence de vent, de pluie ou
de neige, il faut fermer le parasol.
Si le parasol est incliné :
1. Desserrer la poignée ddans
le sens contraire des aiguilles
d’une montre. (voir figure H).
2. Mettre le parasol à l’horizontale.
3. Serrer la poignée den tournant
dans le sens des aiguilles d’une
montre (voir figure H).
4. Desserrer la bande de sécurité c
(voir figure G).
5. Retenir la poignée d.
6. Appuyer sur l’étrier de déclen-
chement e(voir figure J).
7. Tirer lentement le bras vers le
bas.
8. Pour protéger contre les coups
de vent, passer la bande auto-
agrippante fournie. Pour la pro-
tection contre la saleté et le blan-
chiment, passer la housse de
protection (voir figure L).
Nettoyer la toile
Vous obtenez le meilleur résultat
lorsque vous retirez la toile du sup-
port.
1. Fermer le parasol (voir figure G+
H).
2. Retirer les poches de la toile g
des extrémités des barres (voir
figure K).
3. Dévisser la pointe du parasol f.
4. Retirer la toile des barres.
5. Nettoyer la toile directement avec
un produit de nettoyage du plas-
tique courant et de l’eau tiède.
Respectez les consignes de do-
sage, d’application et de temps
d’action fournies par le fabri-
cant.
Attention ! La toile ne peut pas
être lavée en lave-linge !
6. Retendre la toile quand elle est
encore humide et revisser la
pointe du parasol f.
7. Passer les poches de la toile g
sur les extrémités des barres h.
8 Ouvrir le parasol et laisser sé-
cher totalement la toile.
9. Fermer éventuellement le para-
sol et passer la housse de pro-
tection.
Entretien + rangement
Nettoyez le mât du parasol réguliè-
rement pour garantir un parfait glis-
sement des pièces mobiles. Si né-
cessaire, pulvérisez de la silicone
ou du Téflon.
Toutes les pièces porteuses
comme les jambes de force, les vis
etc. doivent être contrôlées réguliè-
rement.
Pour l’hiver, démontez le parasol
sec et stockez-le dans un endroit
sec et bien aéré.
Au début de la saison, assurez-
vous que tous les composants et
toutes les pièces de fixation sont
sécurisés. N’utilisez pas le produit
lorsque vous n’en êtes pas certain.
FR

17
Garantie
Le délai de garantie accordé pour
cet article est de 36 mois.
Si pendant cette période vous
constatiez un défaut, veuillez vous
adresser à votre revendeur. Pour
que celui-ci puisse vous aider ra-
pidement conservez le ticket de
caisse et indiquez-lui le nom du
modèle et le numéro d’article.
Sont exclus de la garantie :
– usure normale et décoloration de
la toile ;
– les dommages sur la peinture
provoqués par une utilisation
normale ;
– les dommages dus à une utilisa-
tion non conforme aux prescrip-
tions (dans un cadre commer-
cial, par exemple) ;
– dommages causés par le vent,
la surrotation de la manivelle, la
chute du parasol, une forte trac-
tion sur les baleines ,
– les dommages dus à des modifi-
cations constructives apportées
à l’article.
FR
Service
Chère cliente, cher client,
Bien que nous soumettions nos
articles à un contrôle final détaillé
avant la livraison, il se peut qu’une
fois un accessoire manque ou
qu’une pièce soit endommagée
durant le transport. Dans ce cas,
veuillez vous adresser à notre ser-
vice téléphonique en indiquant le
nom du modèle et le numéro d’ar-
ticle.
Service téléphonique
Vous nous joignez
du lu. au je. de 8 h à 16 h
le ve. de 8 h à 12 h
au numéro de téléphone
en Autriche (07722) 63205-0
en Allemagne (08571) 9122-0
en Tchéquie [phone]
en Pologne [phone]
en Slovénie [phone]
en Croatie [phone]
en Hongrie [phone]
en Russie [phone]
Adresse
doppler
E. Doppler & Co GmbH
Schloßstraße 24
A-5280 Braunau am Inn
www.dopplerschirme.com

18
FR
Données techniques
Modèle Sun Line 290
Numéro d’article : 454225
Contrepoids, au moins kg : 100
Hauteur en cm, totale*) : 254
Hauteur sol-parasol en cm*) : 200
Diamètre en cm, env. : 287
Poids en kg : 15
Repoussant la pluie : oui
Modèle Sun Line 320
Numéro d’article 434225
Contrepoids, au moins kg : 100
Hauteur en cm, totale*) : 261
Hauteur sol-parasol en cm*) : 200
Diamètre en cm, env. : 317
Poids en kg : 20
Repoussant la pluie : oui
Modèle
Sun Line 220 ˣ300
Numéro d’article 494221
Contrepoids, au moins kg : 100
Hauteur en cm, totale*) : 260
Hauteur sol-parasol en cm*) : 195
Dimensions en cm, env. : 225 ˣ298
Poids en kg : 19
Repoussant la pluie : oui
*) Mesuré sans socle
Toutes les indications sont des va-
leurs approximatives. Sous réserve
de modifications techniques.

19
IT
Sun Line 290 / 320 / 220 ˣ300 –
Istruzioni di montaggio e
d’uso
Leggere attentamente e fi-
no alla fine le presenti
istruzioni di montaggio e
d’uso, soprattutto le avvertenze di
sicurezza. La non osservanza di
queste avvertenze di sicurezza può
comportare lesioni o danni all’om-
brellone. Conservare le istruzioni di
montaggio e d’uso per riferimenti
futuri e consegnarle a terzi in caso
di cessione dell’ombrellone.
Per la vostra sicurezza
Si prega di osservare le
seguenti avvertenze di si-
curezza. Il produttore rifiu-
ta ogni responsabilità per i danni in-
sorti in seguito alla loro non
osservanza.
Utilizzare l’ombrellone solo con
un’adeguata zavorra (vedi “Dati tec-
nici”).
Collocare l’ombrellone sempre su
un fondo rigido e in piano.
Utilizzare una base per ombrellone
stabile e robusta.
Si consiglia di far installare l’ombrel-
lone da una persona adulta com-
petente.
Aprendo e chiudendo l’ombrello-
ne, far attenzione a non infilare le
mani nel meccanismo di apertura-
chiusura.
Chiudere l’ombrellone se minaccia
vento o temporale e fissarlo con un
laccio di fissaggio. Altrimenti rischia
di essere investito e travolto da un
raffica di vento, causando o suben-
do danni.
Non accendere mai fiamme libere
in prossimità o al di sotto dell’om-
brellone. L’ombrellone può prende-
re fuoco o subire danni per via del-
le scintille svolazzanti.
L’ombrellone non è un giocatto-
lo per bambini. I bambini possono
schiacciarsi le dita. Inoltre l’ombrel-
lone ha un notevole peso e rove-
sciandosi può ledere i bambini.
Non appendere nessun oggetto al-
le stecche dell’ombrellone, né usar-
le come barre per flessioni ginni-
che.
L’ombrellone protegge la pelle dai
raggi UV diretti, ma non da quelli
riflessi. Si raccomanda pertanto di
utilizzare un prodotto cosmetico an-
ti-sole.
Per non sottoporre l’ombrellone ad
eccessivi carichi, chiuderlo e legar-
lo con un laccio di fissaggio in caso
di pioggia o di neve.
Il tessuto della capote non è idoneo
al lavaggio in lavatrice, a secco e
nemmeno al candeggio.
Non utilizzare detergenti chimici o
liquidi aggressivi, soluzioni o so-
stanze abrasive e nemmeno cor-
pi estranei, candeggina, pulitrici ad
aria compressa o detersivi potenti.
Si raccomanda di osservare le indi-
cazioni riportate in etichetta.

20
Impiego conforme alla
destinazione
L’ombrellone è destinato a proteg-
gere dai raggi UV diretti. Non è
pensata come riparo dalla pioggia
o neve.
L’ombrellone è destinato esclusiva-
mente all’uso privato.
Montare l’ombrellone
Nel cartone troverete:
chiave da 17
Occorrono inoltre:
4 piastre di cal-
cestruzzo lavato
50 x50 cm, di circa
25 kg
1 aiutante
1. Posizionare il picchetto da terra
sul telaio e avvitarlo (vedi figu-
ra A).
2. Sistemare il telaio sul luogo pre-
visto.
3. Inserire 4 piastre di calcestruzzo
lavato da ca. 25 kg (vedi figura B).
4. Ruotare la leva ain senso antio-
rario per aprire la tensione dell’al-
bero (vedi figura C).
5. Lasciare scivolare l’ombrellone
per almeno 10 cm di profondità
nel palo inferiore (vedi figura C) e
ruotarlo in modo tale che il brac-
cio venga a trovarsi dietro, sopra
alle piastre di calcestruzzo lava-
to (vedi figura D).
6. Avvitare la leva ain senso orario
(vedi figura D).
Aprire l’ombrellone
Assicurarsi che l’ombrellone sia
sufficientemente stabile, cioè che
poggi su tutte le 4 piastre di calce-
struzzo lavato.
Se presenti, togliere il nastro a
strappo e il rivestimento protettivo.
1. Tirare leggermente le stecche
verso l’esterno (vedi figura E).
2. Ruotare la manovella bin sen-
so orario finché l’ombrellone non
sarà completamente aperto.
Non serrare troppo (vedi figura
F)!
3. Agganciare il nastro di sicurez-
za c(vedi figura G).
Inclinare l’ombrellone
È possibile inclinare l’ombrellone su
entrambi i lati.
1. Ruotare la manopola din senso
antiorario per allentare comple-
tamente le due dentellature (vedi
figura H).
2. Inclinare manualmente l’ombrel-
lone (vedi figura I).
3. Fissare la manopola din senso
orario (vedi figura H).
Chiudere l’ombrellone
Se si alza il vento oppure minaccia
pioggia o neve, bisogna chiudere
l’ombrellone.
IT
