Bestimmungsgemäße Verwendung
- Zahnstangenantrieb zum elektromotorischen
Öffnen und Schließen von Fenstern und Klappen
im Fassaden- und Dachbereich
- Betriebsspannung 24 V DC
- insetzbar für Öffnungen zur Rauchableitung, E
D+H Euro-RWA gemäß DIN EN 12101-2 sowie
für täglichen Lüftungsbetrieb
- Nur für die Innenmontage geeignet
Leistungsmerkmale
- Mikroprozessorgesteuerte Synchro-Elektronik
BSY+ für sicheren und präzisen Synchronlauf
von bis zu 8 Antrieben
- Individuell programmierbar über Software SCS
- RWA-Highspeed-Funktion (Schnelllauf in AUF-
Richtung)
- Schutzsystem für die Hauptschließkante
- Besonders leise im Lüftungsbetrieb durch
reduzierte Motordrehzahl
Antriebseinheit mit 2,5 m Silikonkabel. Abhängig
vom Fenstertyp sind verschiedene Konsolensätze
separat erhältlich.
Lieferumfang
Sicherheitshinweise
Sicherheitskleinspannung 24 V DC!
Nicht am Stromnetz direkt anschließen!
- Anschluss darf nur durch eine autorisierte
Elektrofachkraft erfolgen
- Quetschgefahr im handzugänglichen Bereich
- Personen aus dem Fahrbereich des Antriebes
fernhalten
- Kinder von der Steuerung fernhalten
- Drucklast-Diagramm der Zahnstange beachten!
- Nur für die Innenmontage geeignet.
Bei Gefahr durch Regen (z.B. an Lichtkuppel oder
Dachflächenfenster) Regenmelder verwenden
- Bei Außenmontage Option “ -W “ einsetzen!
- ur unveränderte D+H-OriginalteileN verwenden
- Montageanleitung des Konsolensatzes beachten
Beiliegenden roten Sicherheitszettel beachten!
ZA-BSY+ 3/20
Deutsch
99.824.31 1.7/11/2399.824.31 1.7/11/23
Schließkantenschutz
In Laufrichtung "ZU" verfügt der Antrieb über einen
aktiven Schutz für die Hauptschließkante. Bei einer
Überlast im Schließbereich 3 und 2 fährt der Antrieb
für 10 Sekunden wieder "AUF". Danach fährt der
Antrieb wieder "ZU". Sollte nach drei Versuchen ein
Einfahren nicht möglich sein, bleibt der Antrieb in
dieser Stellung stehen.
Zusätzlich verfügt der Antrieb über einen passiven
Schutz. Die Schließgeschwindigkeit wird im
Schließbereich 2 und 1 auf 5 mm/s reduziert.
An den Nebenschließkanten können
deutlich höhere Kräfte auftreten.
Quetschgefahr im handzugänglichen
Bereich.
Hauptschließkante
Nebenschließkante
Nebenschließkante

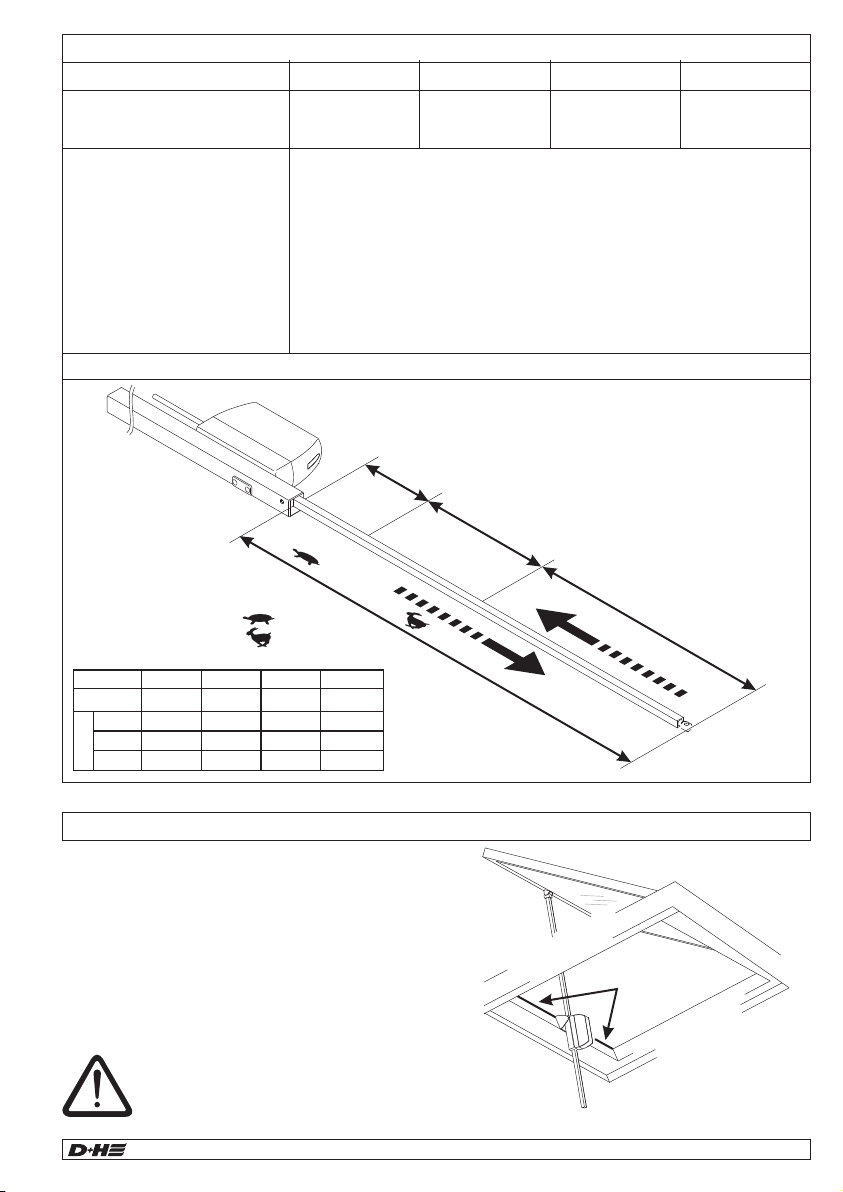

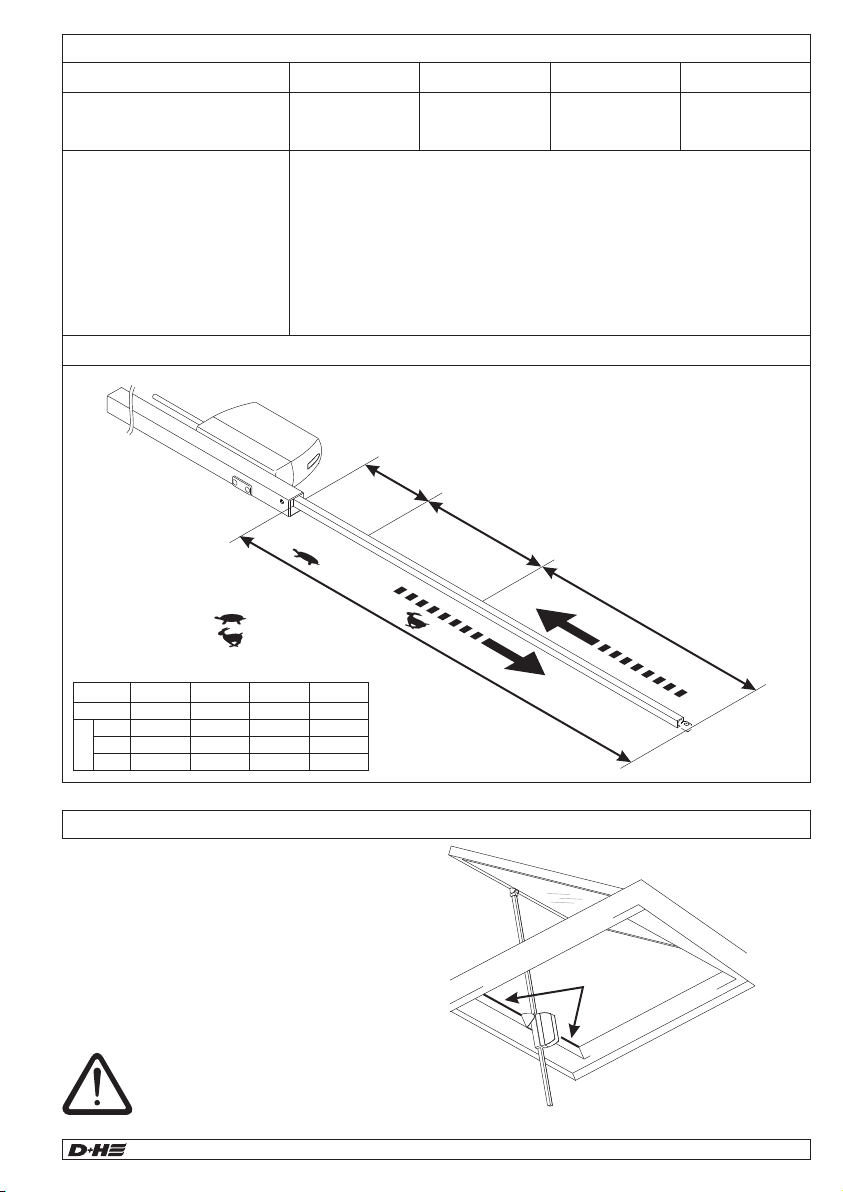

Typ ZA 35-BSY+(-HS) ZA 85-BSY+(-HS) ZA 105-BSY+(-HS) ZA 155-BSY+(-HS)
Versorgung 24 V DC, ±15% 24 V DC, ±15% 24 V DC, ±15% 24 V DC, ±15%
Nenn-Strom 0,5 A (1,2 A) 1,0 A (2,0 A) 1,2 A (2,2 A) 1,4 A (2,5 A)
Nenn-Kraft 300 N 800 N 1000 N 1500 N
Nenn-Verriegelungskraft Max. 1400 N (VdS 2580: 1100 N; exkl. Konsole)
Lebensdauer >20 000 Doppelhübe
Einschaltdauer 30 %, bei Spielzeit 10 Minuten
Gehäuse Aluminium pulverbeschichtet (~ RAL 9006), PC
Schutzart IP 65 (“-W“ = IP 54)
Temp. Bereich -15 ... +75 °C (VdS 2580: - 5 ... +75 °C)
Temp. Standsicherheit 30 min / 300°C
Emissions-Schalldruckpegel LpA ≤ 70 dB(A)
Nenn-Hublänge * Siehe Typenschild
Zusatzfunktionen * Schließkantenschutz aktiviert (3 Wiederholungshübe)
* Programmierbar mit Software SCS
Laufgeschwindigkeiten und Kräfte
Normalbetrieb =
RWA- Schnelllauf =
Alle Kräfte
+ ca. 20 % Abschaltreserve
(kurzzeitig)
AUF
Kräfte
SB III
SB II
SB I
300 N
300 N
300 N
300 N
800 N
800 N
800 N
800 N
1000 N
1000 N
1000 N
800 N
1500 N
1000 N
1000 N
800 N
ZA 35 ZA 85 ZA 105 ZA 155
IIII
77mm
23mm
7,1 mm/s
5 mm/s
5 mm/s
~7,1 mm/s / ~8 mm/s (~17 mm/s)
II
Schließbereiche
Technische Daten
ZU
WARNUNG
Lesen Sie alle Sicherheitshinweise, Anweisungen,
Bebilderungen und technischen Daten, mit denen
dieses Produkt versehen ist.
Versäumnisse bei der Einhaltung der
nachfolgenden Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Die maximale Drucklast der Zahnstange entspricht
nicht automatisch der maximalen Druckkraft des
Antriebes!
Lasten von über 1000 N bis zu 1500 N sind nur
kurzzeitig zulässig (z. B. zum Schneeabwerfen oder
bei Windbelastungen). Diese dürfen bis zu einem
Hub von 800 mm auftreten.

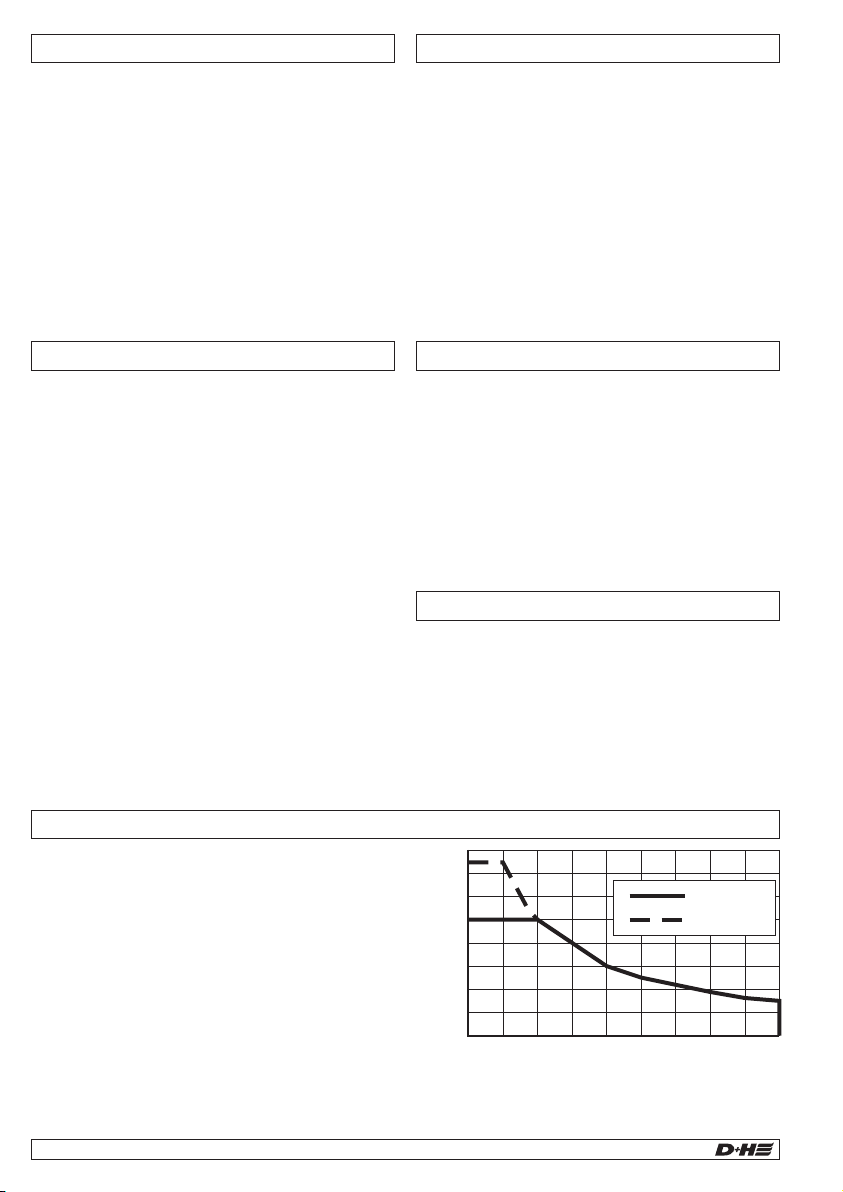

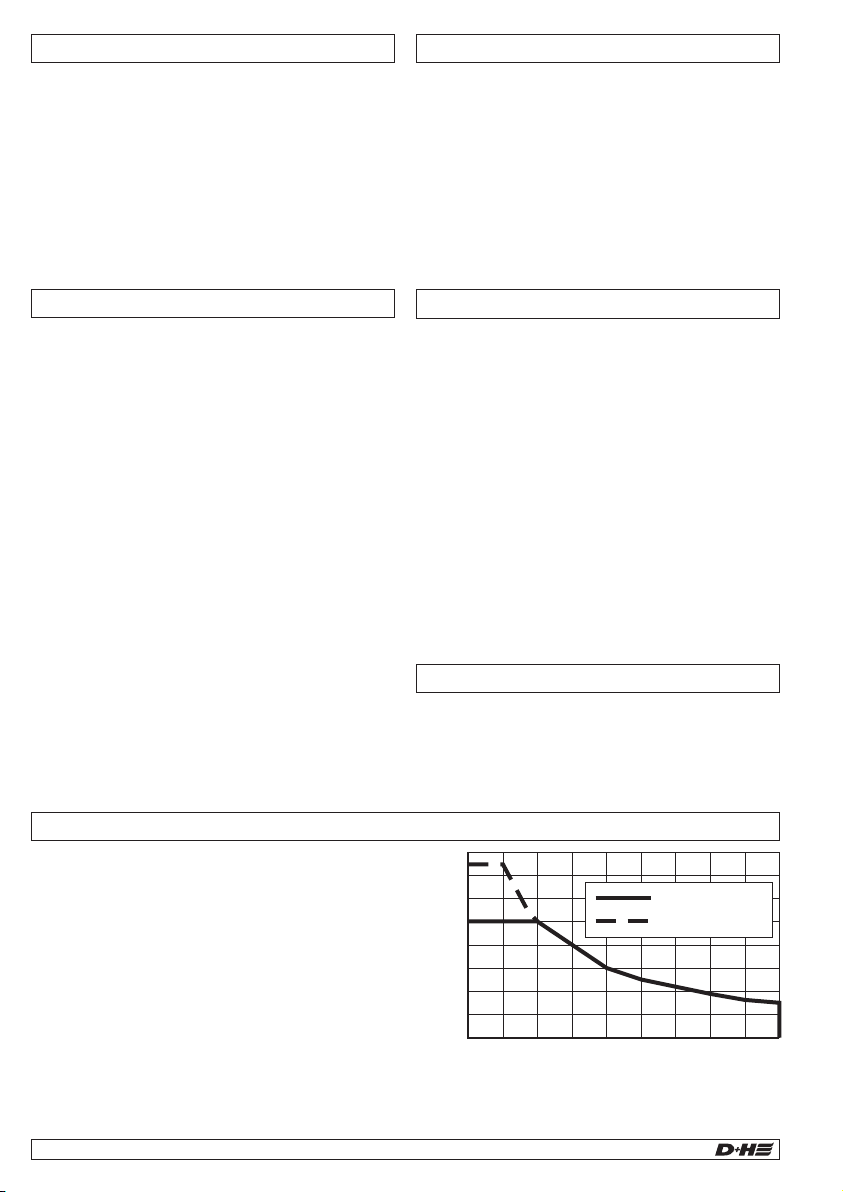

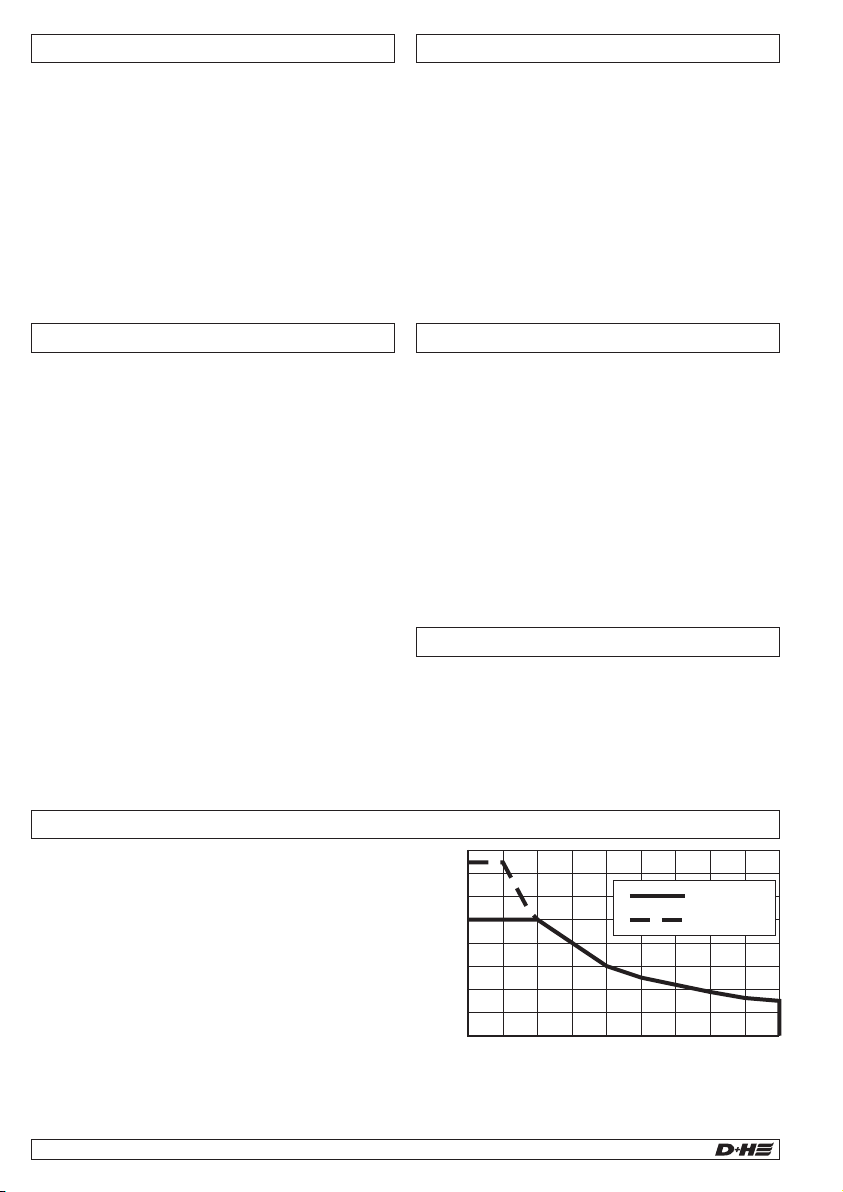

Drucklast-Diagramm
500 600 800
1000
1100
1200 1300 1400 1500 1600
0
200
400
600
800
1000
1200
1400
max. Last (N)
Hub (mm)
Dauerhaft
Kurzzeitig

2/20 ZA-BSY+ Deutsch
Bestimmungsgemäße Verwendung
- Zahnstangenantrieb zum elektromotorischen
Öffnen und Schließen von Fenstern und Klappen
im Fassaden- und Dachbereich
- Betriebsspannung 24 V DC
- insetzbar für Öffnungen zur Rauchableitung, E
D+H Euro-RWA gemäß DIN EN 12101-2 sowie
für täglichen Lüftungsbetrieb
- Nur für die Innenmontage geeignet
Leistungsmerkmale
- Mikroprozessorgesteuerte Synchro-Elektronik
BSY+ für sicheren und präzisen Synchronlauf
von bis zu 8 Antrieben
- Individuell programmierbar über Software SCS
- RWA-Highspeed-Funktion (Schnelllauf in AUF-
Richtung)
- Schutzsystem für die Hauptschließkante
- Besonders leise im Lüftungsbetrieb durch
reduzierte Motordrehzahl
Antriebseinheit mit 2,5 m Silikonkabel. Abhängig
vom Fenstertyp sind verschiedene Konsolensätze
separat erhältlich.
Lieferumfang
Sicherheitshinweise
Sicherheitskleinspannung 24 V DC!
Nicht am Stromnetz direkt anschließen!
- Anschluss darf nur durch eine autorisierte
Elektrofachkraft erfolgen
- Quetschgefahr im handzugänglichen Bereich
- Personen aus dem Fahrbereich des Antriebes
fernhalten
- Kinder von der Steuerung fernhalten
- Drucklast-Diagramm der Zahnstange beachten!
- Nur für die Innenmontage geeignet.
Bei Gefahr durch Regen (z.B. an Lichtkuppel oder
Dachflächenfenster) Regenmelder verwenden
- Bei Außenmontage Option “ -W “ einsetzen!
- ur unveränderte D+H-OriginalteileN verwenden
- Montageanleitung des Konsolensatzes beachten
Beiliegenden roten Sicherheitszettel beachten!
ZA-BSY+ 3/20
Deutsch
99.824.31 1.7/11/2399.824.31 1.7/11/23
Schließkantenschutz
In Laufrichtung "ZU" verfügt der Antrieb über einen
aktiven Schutz für die Hauptschließkante. Bei einer
Überlast im Schließbereich 3 und 2 fährt der Antrieb
für 10 Sekunden wieder "AUF". Danach fährt der
Antrieb wieder "ZU". Sollte nach drei Versuchen ein
Einfahren nicht möglich sein, bleibt der Antrieb in
dieser Stellung stehen.
Zusätzlich verfügt der Antrieb über einen passiven
Schutz. Die Schließgeschwindigkeit wird im
Schließbereich 2 und 1 auf 5 mm/s reduziert.
An den Nebenschließkanten können
deutlich höhere Kräfte auftreten.
Quetschgefahr im handzugänglichen
Bereich.
Hauptschließkante
Nebenschließkante
Nebenschließkante

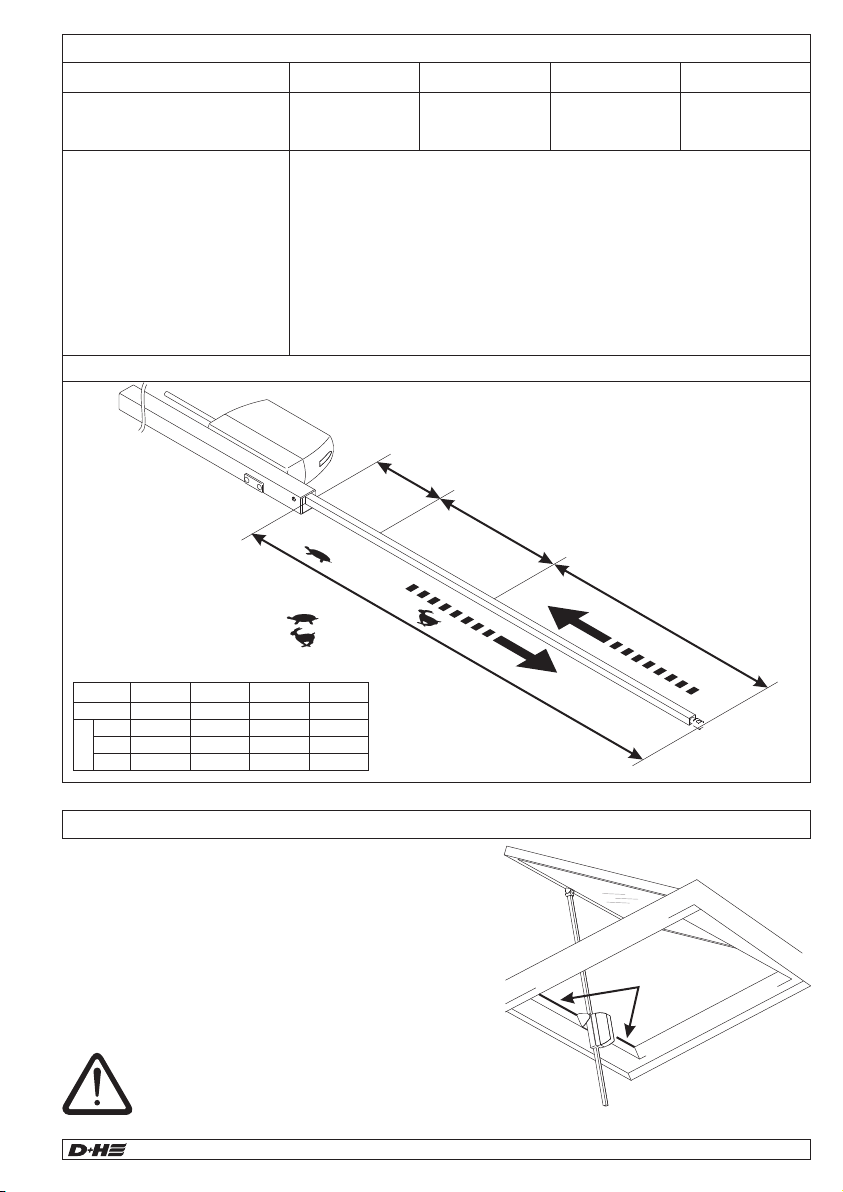

Typ ZA 35-BSY+(-HS) ZA 85-BSY+(-HS) ZA 105-BSY+(-HS) ZA 155-BSY+(-HS)
Versorgung 24 V DC, ±15% 24 V DC, ±15% 24 V DC, ±15% 24 V DC, ±15%
Nenn-Strom 0,5 A (1,2 A) 1,0 A (2,0 A) 1,2 A (2,2 A) 1,4 A (2,5 A)
Nenn-Kraft 300 N 800 N 1000 N 1500 N
Nenn-Verriegelungskraft Max. 1400 N (VdS 2580: 1100 N; exkl. Konsole)
Lebensdauer >20 000 Doppelhübe
Einschaltdauer 30 %, bei Spielzeit 10 Minuten
Gehäuse Aluminium pulverbeschichtet (~ RAL 9006), PC
Schutzart IP 65 (“-W“ = IP 54)
Temp. Bereich -15 ... +75 °C (VdS 2580: - 5 ... +75 °C)
Temp. Standsicherheit 30 min / 300°C
Emissions-Schalldruckpegel LpA ≤ 70 dB(A)
Nenn-Hublänge * Siehe Typenschild
Zusatzfunktionen * Schließkantenschutz aktiviert (3 Wiederholungshübe)
* Programmierbar mit Software SCS
Laufgeschwindigkeiten und Kräfte
Normalbetrieb =
RWA- Schnelllauf =
Alle Kräfte
+ ca. 20 % Abschaltreserve
(kurzzeitig)
AUF
Kräfte
SB III
SB II
SB I
300 N
300 N
300 N
300 N
800 N
800 N
800 N
800 N
1000 N
1000 N
1000 N
800 N
1500 N
1000 N
1000 N
800 N
ZA 35 ZA 85 ZA 105 ZA 155
IIII
77mm
23mm
7,1 mm/s
5 mm/s
5 mm/s
~7,1 mm/s / ~8 mm/s (~17 mm/s)
II
Schließbereiche
Technische Daten
ZU
WARNUNG
Lesen Sie alle Sicherheitshinweise, Anweisungen,
Bebilderungen und technischen Daten, mit denen
dieses Produkt versehen ist.
Versäumnisse bei der Einhaltung der
nachfolgenden Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Die maximale Drucklast der Zahnstange entspricht
nicht automatisch der maximalen Druckkraft des
Antriebes!
Lasten von über 1000 N bis zu 1500 N sind nur
kurzzeitig zulässig (z. B. zum Schneeabwerfen oder
bei Windbelastungen). Diese dürfen bis zu einem
Hub von 800 mm auftreten.
Drucklast-Diagramm
500 600 800
1000
1100
1200 1300 1400 1500 1600
0
200
400
600
800
1000
1200
1400
max. Last (N)
Hub (mm)
Dauerhaft
Kurzzeitig

Eine ZA-BSY+ Synchrongruppe kann aus bis zu 8
Antrieben bestehen, welche über einen Bus
kommunizieren. Jeder Antrieb hat seine eigene
Adresse. Diese ist mittels Software SCS
konfigurierbar.
In einer Synchrongruppe ist der Antrieb mit der
höchsten Adresse der Main. Dieser steuert die
restlichen Antriebe, die Subs.
Kraftdifferenzen zwischen den Antrieben einer
Synchrongruppe werden durch eine intelligente
Kraft- und Positionsregelung ausgeglichen. Bei
Störung bzw. Ausfall eines Antriebes werden alle
Antriebe automatisch abgeschaltet.
Funktionsbeschreibung
ZA-BSY+ ZA-BSY+
4/20 5/20
Deutsch Deutsch
Sichtprüfung bei werkseitig konfigurierten Sets:
Es darf nur ein Main Antrieb vorhanden sein.
Der Main hat, entsprechend der Anzahl der
Gesamtantriebe, die höchste Adressierung.
Die Adresse steht auf dem Typenschild des
A n t r i e b e s . S u b A n t r i e b e s i n d a b w ä r t s
durchnummeriert. Bsp.: In einer Gruppe, bestehend
aus 2 Antrieben, gibt es einen Main 2 (M2) und einen
Sub 1 (S1) Antrieb.
Achtung: gilt nur bei Auslieferzustand. Sobald die
Antriebe mittels SCS neu adressiert wurden gilt die
werksseitige Adressierung nicht mehr!
Verdrahtung:
Ist die Gruppe ordnungsgemäß verdrahtet?
Siehe dazu Anschlusspläne.
Nullabgleich:
Nullabgleich durchführen.
Software SCS oder spezieller Magnet
MAG 502 wird benötigt.
D+H Service anrufen:
Konfigurierung der Antriebe erforderlich.
Die Software SCS wird benötigt.
Störungssuche
99.824.31 1.7/11/2399.824.31 1.7/11/23
Einbaubeispiele
Dreieckspyramide*
Lichtkuppel Pyramide*
schwerer
Fensterflügel
Unkritische Lastverteilung Kritische Lastverteilung
* Bei kompletten Anheben der Pyramide/Lichtkuppel ist wegen der zu erwartenden seitlichen
Windlast eine bauseitige Führung notwendig!
Antriebskabel umsetzen
Antrieb Spannungsfrei schalten!
10 ... 20 mm
1. Zahnstange 10 ... 20 mm ausfahren.
Antrieb Spannungsfrei schalten!
2. Antriebseinheit abnehmen und Umsetzen
3. Achtung! Antriebslauf-Richtung ändert sich.
Die Motorkabel auf der Abschaltplatine,
rot (+) mit schwarz (-), tauschen.
Motor umsetzen
- Der Schwenkraum des Antriebes muss über den
gesamten Hubbereich frei gehen. Anderenfalls
kann die Zahnstange und Aufhängung beschädigt
werden
- Antriebe mit einem Hub ≥800 mm nicht „unten
aufgehängt“ montieren (z.B. Konsole UK)
- Das Antriebsset ist vom Werk aus eingestellt. Bei
Veränderungen des Auslieferzustandes (wie z. B.
Antriebe aus bestehendem Set herausnehmen
bzw. neu eingliedern) müssen die Antriebe mit
SCS neu programmiert werden
- Nur Antriebe mit gleicher Kraft verwenden
- Gleichmäßige Lastverteilung auf alle Antriebe
beachten
- Augenschraube so einstellen, dass der Antrieb bei
geschlossener Klappe über seine innere Endla-
gendämpfung abschaltet. Bei zu fester Einstellung
können die Konsolen beschädigt werden!
Montagehinweise
Wartung und Reinigung
Wartungs- und Reinigungsarbeiten nur in spannungsfreien
Zustand durchführen. Die Inspektion und Wartung hat
gemäß den D+H-Wartungshinweisen zu erfolgen. Es
dürfen nur original D+H-Ersatzteile verwendet werden.
Eine Instandsetzung erfolgt ausschließlich durch D+H.
Wischen Sie Verschmutzungen mit einem trockenen,
weichen Tuch ab.
Verwenden Sie keine Reinigungs- oder Lösemittel.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das
unter „Technische Daten“ beschriebene Produkt mit
den folgenden Richtlinien übereinstimmt:
2014/30/EU, 2014/35/EU
Technische Unterlagen bei:
D+H Mechatronic AG, D-22949 Ammersbek
Dirk Dingfelder Maik Schmees
CEO CTO
17.11.2023
Elektrogeräte, Zubehör, Batterien und Verpackungen
sollen einer umweltgerechten Wiederverwertung
zugeführt werden. Werfen Sie Elektrogeräte und
Batterien nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie 2012/19/EU
über Elektro- und Elektronik-Altgeräte und ihrer
Umsetzung in nationales Recht müssen nicht mehr
gebrauchsfähige Elektrogeräte getrennt gesammelt
und einer umweltgerechten Wiederverwertung
zugeführt werden.
Entsorgung

Eine ZA-BSY+ Synchrongruppe kann aus bis zu 8
Antrieben bestehen, welche über einen Bus
kommunizieren. Jeder Antrieb hat seine eigene
Adresse. Diese ist mittels Software SCS
konfigurierbar.
In einer Synchrongruppe ist der Antrieb mit der
höchsten Adresse der Main. Dieser steuert die
restlichen Antriebe, die Subs.
Kraftdifferenzen zwischen den Antrieben einer
Synchrongruppe werden durch eine intelligente
Kraft- und Positionsregelung ausgeglichen. Bei
Störung bzw. Ausfall eines Antriebes werden alle
Antriebe automatisch abgeschaltet.
Funktionsbeschreibung
ZA-BSY+ ZA-BSY+
4/20 5/20
Deutsch Deutsch
Sichtprüfung bei werkseitig konfigurierten Sets:
Es darf nur ein Main Antrieb vorhanden sein.
Der Main hat, entsprechend der Anzahl der
Gesamtantriebe, die höchste Adressierung.
Die Adresse steht auf dem Typenschild des
A n t r i e b e s . S u b A n t r i e b e s i n d a b w ä r t s
durchnummeriert. Bsp.: In einer Gruppe, bestehend
aus 2 Antrieben, gibt es einen Main 2 (M2) und einen
Sub 1 (S1) Antrieb.
Achtung: gilt nur bei Auslieferzustand. Sobald die
Antriebe mittels SCS neu adressiert wurden gilt die
werksseitige Adressierung nicht mehr!
Verdrahtung:
Ist die Gruppe ordnungsgemäß verdrahtet?
Siehe dazu Anschlusspläne.
Nullabgleich:
Nullabgleich durchführen.
Software SCS oder spezieller Magnet
MAG 502 wird benötigt.
D+H Service anrufen:
Konfigurierung der Antriebe erforderlich.
Die Software SCS wird benötigt.
Störungssuche
99.824.31 1.7/11/2399.824.31 1.7/11/23
Einbaubeispiele
Dreieckspyramide*
Lichtkuppel Pyramide*
schwerer
Fensterflügel
Unkritische Lastverteilung Kritische Lastverteilung
* Bei kompletten Anheben der Pyramide/Lichtkuppel ist wegen der zu erwartenden seitlichen
Windlast eine bauseitige Führung notwendig!
Antriebskabel umsetzen
Antrieb Spannungsfrei schalten!
10 ... 20 mm
1. Zahnstange 10 ... 20 mm ausfahren.
Antrieb Spannungsfrei schalten!
2. Antriebseinheit abnehmen und Umsetzen
3. Achtung! Antriebslauf-Richtung ändert sich.
Die Motorkabel auf der Abschaltplatine,
rot (+) mit schwarz (-), tauschen.
Motor umsetzen
- Der Schwenkraum des Antriebes muss über den
gesamten Hubbereich frei gehen. Anderenfalls
kann die Zahnstange und Aufhängung beschädigt
werden
- Antriebe mit einem Hub ≥800 mm nicht „unten
aufgehängt“ montieren (z.B. Konsole UK)
- Das Antriebsset ist vom Werk aus eingestellt. Bei
Veränderungen des Auslieferzustandes (wie z. B.
Antriebe aus bestehendem Set herausnehmen
bzw. neu eingliedern) müssen die Antriebe mit
SCS neu programmiert werden
- Nur Antriebe mit gleicher Kraft verwenden
- Gleichmäßige Lastverteilung auf alle Antriebe
beachten
- Augenschraube so einstellen, dass der Antrieb bei
geschlossener Klappe über seine innere Endla-
gendämpfung abschaltet. Bei zu fester Einstellung
können die Konsolen beschädigt werden!
Montagehinweise
Wartung und Reinigung
Wartungs- und Reinigungsarbeiten nur in spannungsfreien
Zustand durchführen. Die Inspektion und Wartung hat
gemäß den D+H-Wartungshinweisen zu erfolgen. Es
dürfen nur original D+H-Ersatzteile verwendet werden.
Eine Instandsetzung erfolgt ausschließlich durch D+H.
Wischen Sie Verschmutzungen mit einem trockenen,
weichen Tuch ab.
Verwenden Sie keine Reinigungs- oder Lösemittel.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das
unter „Technische Daten“ beschriebene Produkt mit
den folgenden Richtlinien übereinstimmt:
2014/30/EU, 2014/35/EU
Technische Unterlagen bei:
D+H Mechatronic AG, D-22949 Ammersbek
Dirk Dingfelder Maik Schmees
CEO CTO
17.11.2023
Elektrogeräte, Zubehör, Batterien und Verpackungen
sollen einer umweltgerechten Wiederverwertung
zugeführt werden. Werfen Sie Elektrogeräte und
Batterien nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie 2012/19/EU
über Elektro- und Elektronik-Altgeräte und ihrer
Umsetzung in nationales Recht müssen nicht mehr
gebrauchsfähige Elektrogeräte getrennt gesammelt
und einer umweltgerechten Wiederverwertung
zugeführt werden.
Entsorgung
