Dräger X-am 2500
(MQG 0011)
de Gebrauchsanweisung 3sv Bruksanvisning 204
en Instructions for use 29 pl Instrukcja obsługi 228
fr Notice d’utilisation 54 ru
Руководство по эксплуатации 253
es Instrucciones de uso 79 hu Használati útmutató 280
it Istruzioni per l'uso 105 el Οδηγίες Χρήσης 305
nl Gebruiksaanwijzing 132 tr Kullanma talimatları 331
da Brugsanvisning 157 zh 使用说明 356
no Bruksanvisning 181 ja 取扱説明書 377

Sicherheitsbezogene Informationen
3
de
1 Sicherheitsbezogene Informationen
Das Technische Handbuch, die Kurzanleitung und die Dokumente für
Sensoren können in der Datenbank für Technische Dokumentation
(www.draeger.com/ifu) in elektronischer Form heruntergeladen werden.
Dazu Sachnummer oder Produktname in die Suchmaske eingeben.
Vor Gebrauch des Produkts diese Gebrauchsanweisung, die der
zugehörigen Produkte und die allgemeine Gebrauchsanweisung für
Sensoren (9023657) aufmerksam lesen.
Gebrauchsanweisung genau beachten. Der Anwender muss die
Anweisungen vollständig verstehen und den Anweisungen genau Folge
leisten. Das Produkt darf nur entsprechend dem Verwendungszweck
verwendet werden.
Gebrauchsanweisung nicht entsorgen. Aufbewahrung und
ordnungsgemäße Verwendung durch die Nutzer sicherstellen.
Nur geschultes und fachkundiges Personal darf dieses Produkt verwenden.
Lokale und nationale Richtlinien, die dieses Produkt betreffen, befolgen.
Nur geschultes und fachkundiges Personal darf das Produkt wie in dieser
Gebrauchsanweisung beschrieben überprüfen, reparieren und instand
halten (siehe Kapitel 5 auf Seite 25). Instandhaltungsarbeiten, die in dieser
Gebrauchsanweisung nicht beschrieben sind, dürfen nur von Dräger oder
von durch Dräger geschultem Fachpersonal durchgeführt werden. Dräger
empfiehlt, einen Service-Vertrag mit Dräger abzuschließen.
Für Instandhaltungsarbeiten nur Original-Dräger-Teile und -Zubehör
verwenden. Sonst könnte die korrekte Funktion des Produkts beeinträchtigt
werden.
Fehlerhafte oder unvollständige Produkte nicht verwenden. Keine
Änderungen am Produkt vornehmen.
Dräger bei Fehlern oder Ausfällen vom Produkt oder von Produktteilen
informieren.
Gefahrlose Kopplung mit elektrischen Geräten
Elektrische Kopplung mit Geräten, die nicht in dieser Gebrauchsanweisung
erwähnt sind, nur nach Rückfrage bei den Herstellern oder einem Fachmann
vornehmen.
Einsatz in explosionsgefährdeten Bereichen
Geräte oder Bauteile, die in explosionsgefährdeten Bereichen genutzt werden
und nach nationalen, europäischen oder internationalen Explosionsschutz-

Sicherheitsbezogene Informationen
4
de
Richtlinien geprüft und zugelassen sind, dürfen nur unter den in der Zulassung
angegebenen Bedingungen und unter Beachtung der relevanten gesetzlichen
Bestimmungen eingesetzt werden. Geräte und Bauteile dürfen nicht verändert
werden. Der Einsatz von defekten oder unvollständigen Teilen ist unzulässig. Bei
Instandsetzung an diesen Geräten oder Bauteilen müssen die anwendbaren
Bestimmungen beachtet werden.
1.1 Bedeutung der Warnzeichen
Die folgenden Warnzeichen werden in diesem Dokument verwendet, um die
zugehörigen Warntexte zu kennzeichnen und hervorzuheben, die eine erhöhte
Aufmerksamkeit seitens des Anwenders erfordern. Die Bedeutungen der
Warnzeichen sind wie folgt definiert:
!
WARNUNG
Hinweis auf eine potenzielle Gefahrensituation. Wenn diese nicht vermieden
wird, können Tod oder schwere Verletzungen eintreten.
!
VORSICHT
Hinweis auf eine potenzielle Gefahrensituation. Wenn diese nicht vermieden
wird, können Verletzungen oder Schädigungen am Produkt oder der Umwelt
eintreten. Kann auch als Warnung vor unsachgemäßem Gebrauch verwendet
werden.
Zusätzliche Information zum Einsatz des Produkts.

Beschreibung
5
de
2 Beschreibung

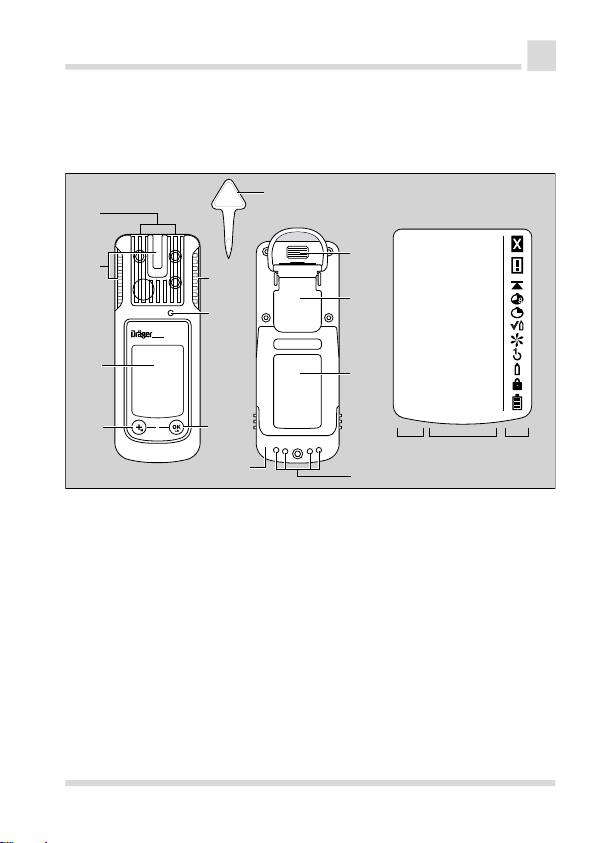

2.1 Produktübersicht
1Gaszutritt 8 IR-Schnittstelle
2Alarm LED 9 Befestigungsclip
3Hupe 10 Typenschild
4[OK]-Taste 11 Ladekontakte
5Versorgungseinheit 12 Messgasanzeige
6[+]-Taste 13 Messwertanzeige
7Display 14 Sondersymbole
15 Werkzeug für Sensorwechsel
00133365.eps
2
1
7
64
5
3
2
15
9
11
12 13 14
0
10
8
X-am 2500
ch4%UEG
0.0
O2Vol%
20.9
CO ppm
0.0
H2Sppm
0.0

Beschreibung
6
de
Sondersymbole:
2.2 Verwendungszweck
Tragbares Gasmessgerät für die kontinuierliche Überwachung der
Konzentration mehrerer Gase in der Umgebungsluft am Arbeitsplatz und in
explosionsgefährdeten Bereichen.
Unabhängige Messung von bis zu 4 Gasen entsprechend den installierten
DrägerSensoren.
Explosionsgefährdete Bereiche, klassifiziert nach Zonen
Das Gerät ist für den Einsatz in explosionsgefährdeten Bereichen der Zone 0,
Zone 1 oder Zone 2 oder durch Grubengas gefährdete Bergwerken vorgesehen.
Es ist für den Einsatz innerhalb eines Temperaturbereichs von -20 °C bis +50 °C
bestimmt, und für Bereiche, in denen Gase der Explosionsklasse IIA, IIB oder IIC
und Temperaturklasse T3 oder T4 (abhängig vom Akku und Batterien)
vorhanden sein können. Beim Einsatz in Bergwerken darf das Gerät nur in
Bereichen eingesetzt werden, in denen eine geringe Gefahr durch mechanische
Einflüsse besteht.
Explosionsgefährdete Bereiche, klassifiziert nach Division
Das Gerät ist für den Einsatz in explosionsgefährdeten Bereichen vorgesehen,
in denen nach Klasse I & II, Div. 1 oder Div. 2 innerhalb eines
Temperaturbereichs von -20 °C bis +50 °C bestimmt, und für Bereiche, wo Gase
oder Stäube der Gruppen A, B, C, D, E, F, G und Temperaturklasse T3 oder T4
(abhängig vom Akku und Batterien) vorhanden sein können.
Störungshinweis 1-Knopf-Justierung
Warnhinweis Eingasjustierung
Anzeige Spitzenwert Kennwort erforderlich
Anzeige TWA Batterie 100 % voll
Anzeige STEL Batterie 2/3 voll
Bump-Test-Mode Batterie 1/3 voll
Frischluftjustierung Batterie leer

Beschreibung
7
de
!
WARNUNG
CSA-Forderung: Messwerte über dem Messbereichsendwert können eine
explosive Atmosphäre bedeuten.
Gilt nur für Zertifizierung Klasse II. CSA-Norm C22.2 Nr. 152 enthält keine
Anforderungen für Gefahrenbereiche der Klasse II und daher wurde dieses
Gerät durch CSA nicht für Klasse II getestet. Der Sensor könnte verstopfen und
Gas nicht korrekt messen oder den Nutzer nicht davor warnen, dass eine
Gasmessung nicht möglich ist.
!
WARNUNG
CSA-Forderung: Die Empfindlichkeit muss täglich vor der ersten Verwendung
mit einer bekannten Konzentration des zu messenden Gases entsprechend
25 bis 50 % des Konzentrationsendwertes geprüft werden. Die Genauigkeit
muss 0 bis +20 % des tatsächlichen Wertes betragen. Die Genauigkeit kann
durch Kalibrierung korrigiert werden.
CSA-Forderung: Nur der brennbare Gase messende Teil des Geräts wurde
von CSA auf das Messverhalten geprüft.
Das Gerät wurde von der CSA nicht für den Einsatz in Bergwerken
zugelassen.
2.3 Zulassungen
Ein Abbild des Typenschilds und die Konformitätserklärung befinden sich auf der
beiliegenden ergänzenden Dokumentation (Bestellnr. 90 33 890).
Das Typenschild auf dem Gasmessgerät darf nicht überklebt werden. Die
messtechnischen Eignungsprüfungen sind gültig für das Gasmessgerät X-am
2500 und das Kalibrier-Cradle. Die Explosionsschutz-Zulassungen gelten nur für
das Gasmessgerät X-am 2500; das Kalibrier-Cradle darf nicht im Ex-Bereich
verwendet werden.
Die messtechnische Eignungsprüfung BVS 10 ATEX E 080 X bezieht sich auf
die Justierung mit dem Zielgas.

Konfiguration
8
de
3 Konfiguration
Nur geschultes Personal darf Änderungen an der Gerätekonfiguration
vornehmen.
Um ein Gerät mit Standard-Konfiguration individuell zu konfigurieren, ist das Ge-
rät über das USB-Infrarotkabel (Bestellnr. 83 17 409) mit einem PC zu verbinden.
Das Konfigurieren wird mit der PC-Software Dräger CC-Vision durchgeführt. Die
PC-Software Dräger CC-Vision kann unter folgender Internetadresse kostenlos
heruntergeladen werden: www.draeger.com/software.
Konfiguration verändern: siehe Technisches Handbuch.
Standard Gerätekonfiguration:
Dräger X-am® 2500 1)
Bump-Test-Mode 2) Erweiterter Begasungstest
Frischluftjustierung 2) ein
Betriebssignal 2) 3) ein
Fangbereich 8) ein
Ausschalten 2) erlaubt
UEG-Faktor 2)
(ch4)
4,4 (Vol.-%)
(4,4 Vol.-% entsprechen 100 %UEG)
STEL 2) 4) 5)
(Kurzzeitmittelwert)
Funktion STEL – inaktiv
Mittelwertdauer = 15 Minuten
TWA 2) 5) 6)
(Schichtmittelwert)
Funktion TWA – inaktiv
Mittelwertdauer = 8 Stunden
Alarm A1 7) quittierbar, nicht selbsthaltend, Voralarm,
steigende Flanke
Alarm A1 bei O2-Sensor 7) nicht quittierbar, selbsthaltend, wie Hauptalarm,
fallende Flanke
Alarm A2 7) nicht quittierbar, selbsthaltend, Hauptalarm,
steigende Flanke

Konfiguration
9
de
Aktivieren oder Deaktivieren der Fangbereiche (gilt nur für den
Messbetrieb):
Der Fangbereich ist im Messbetrieb aktiviert (Werkseinstellung) und im
Justiermodus dauerhaft deaktiviert.
Mit der PC-Software CC-Vision können die Fangbereiche für den Messbetrieb
aktiviert oder deaktiviert werden.
3.1 Geräteeinstellungen
Für ein Gerät können folgende Änderungen der Geräteparameter vorgenommen
werden:
1) X-am® ist eine eingetragene Marke von Dräger.
2) Abweichende Einstellungen können bei der Lieferung kundenspezifisch gewählt wer-
den. Die aktuelle Einstellung kann mit der PC-Software Dräger CC-Vision geprüft und
verändert werden.
3) Ein periodisches kurzes Blinken signalisiert die Betriebsfähigkeit des Geräts. Liegt kein
Betriebssignal vor, kann der ordnungsgemäße Betrieb nicht gewährleistet werden.
4) STEL: Mittelwert einer Exposition über einen kurzen Zeitraum, meist 15 Minuten.
5) Auswertung nur, wenn der Sensor dafür vorgesehen ist.
6) TWA: Schichtmittelwerte sind Arbeitsplatzgrenzwerte für in der Regel täglich achtstündi-
ge Exposition an 5 Tagen pro Woche während der Lebensarbeitszeit.
7) Die Selbsthaltung und Quittierung der Alarme A1 und A2 sind mit Hilfe der PC-Software
Dräger CC-Vision konfigurierbar.
8) Der eingestellte Fangbereich kann am Gasmessgerät ausgelesen und aktiviert oder de-
aktiviert werden. Der Fangbereich ist im Messbetrieb werksseitig aktiviert. Im Justiermo-
dus ist der Fangbereich immer deaktiviert.
Bezeichnung Bereich
Kennwort numerischer Bereich (3-stellig)
Betriebssignal LED 1) Ja / Nein
Betriebssignal Horn 1) Ja / Nein
Ausschalt-Modus „Ausschalten erlaubt“ oder
„Ausschalten verboten“ oder
„Ausschalten verboten bei A2“
Schichtlänge (TWA) 2) 60 - 14400 (in Minuten)
(Einstellung für Expositionsalarm)
Kurzzeitwertdauer (STEL) 3) 4) 0 - 15 (in Minuten)
(Einstellung für Expositionsalarm)

Konfiguration
10
de
3.2 Sensoreinstellungen
Für die Sensoren können folgende Änderungen der Sensorparameter
vorgenommen werden:
3.3 Prüfung der Parameter
Um sicherzustellen, dass die Werte korrekt auf das Gasmessgerät übertragen
wurden:
1. Schaltfläche Daten vom X-am 1/2/5x00 in der Dräger CC-Vision wählen.
2. Parameter kontrollieren.
1) Mindestens eines der beiden Betriebssignale muss eingeschaltet werden.
2) Entspricht Mittelungszeit und wird zur Berechnung des Expositionswertes TWA verwen-
det.
3) Auswertung nur, wenn der Sensor dafür vorgesehen ist.
4) Entspricht Mittelungszeit und wird zur Berechnung des Expositionswertes STEL verwen-
det.
Bezeichnung Bereich
Alarmschwelle A1 (in Messeinheit) numerischer Bereich (3-stellig)
Alarmschwelle A2 (in Messeinheit) A1 – Messbereichsendwert
Auswerteart1)
1) Auswertung nur, wenn der Sensor dafür vorgesehen ist.
Inaktiv, TWA, STEL, TWA+STE
Alarmschwelle STEL
(in Messeinheit)1) 0 – Messbereichsendwert
Alarmschwelle TWA
(in Messeinheit)1) 0 – Messbereichsendwert

Betrieb
11
de
4 Betrieb
4.1 Vorbereitung für den Betrieb
!
WARNUNG
Um das Risiko einer Zündung von brennbaren oder explosiblen Atmosphären zu
reduzieren, sind die nachfolgenden Warnhinweise unbedingt zu beachten:
Nur Versorgungseinheiten Typ ABT 0100, HBT 0000 oder HBT 0100 verwenden.
Siehe Kennzeichnung am Akku für zugelassene Akkus und zugehörige
Temperaturklasse.
Der Austausch von Komponenten kann die Eigensicherheit beeinträchtigen.
Vor der ersten Benutzung des Geräts eine geladene NiMH-
Versorgungseinheit T4 oder von Dräger zugelassene Batterien einsetzen,
siehe Kapitel 4.9.1 auf Seite 19.
Das Gerät ist betriebsbereit.
4.2 Gerät einschalten
1. OK-Taste ca. 3 Sekunden gedrückt halten, bis der im Display angezeigte
Countdown » 3 . 2 . 1 « abgelaufen ist.
Es werden kurzzeitig alle Display-Segmente, der optische, der
akustische sowie der Vibrationsalarm zur Kontrolle der
ordnungsgemäßen Funktion aktiviert.
Die Software Version wird angezeigt.
Das Gerät führt einen Selbsttest durch.
Der als nächstes zur Justierung anstehende Sensor wird mit den
verbleibenden Tagen bis zur nächsten Justierung angezeigt z. B.
ch4%UEG CAL 20.
Die Zeit bis zum Ablauf des Begasungstestintervalls wird in Tagen
angezeigt, z. B. bt 123.
Alle Alarmschwellen A1 und A2 sowie (TWA)1) und (STEL)1) für
alle toxischen Gase (z. B. H2S oder CO) werden nacheinander
angezeigt.
Während der Einlaufphase der Sensoren:
Die Anzeige des Messwerts blinkt
1) Nur wenn in Gerätekonfiguration aktiviert. Auslieferungszustand: nicht
aktiviert.

Betrieb
12
de
Das Sondersymbol » « wird angezeigt.
Während der Einlaufphase erfolgt keine Alarmierung.
Die roten LEDs blinken.
Das Gasmessgerät ist messbereit, sobald die Messwerte nicht mehr
blinken und die roten LEDs nicht mehr leuchten. Das Sondersymbol
» « wird ggf. weiterhin angezeigt, wenn entsprechende
Warnhinweise (z. B. Justierbereitschaft noch nicht erreicht) vorliegen
(Aufruf der Warnhinweise, siehe Technisches Handbuch).
2. OK-Taste drücken, um die Anzeige der Einschaltsequenz abzubrechen.
4.3 Gerät ausschalten
OK-Taste und [+]-Taste gleichzeitig gedrückt halten, bis der im Display
angezeigte Countdown 3 . 2 . 1 abgelaufen ist.
Bevor das Gerät abschaltet, werden kurzzeitig der optische, der akustische
sowie der Vibrationsalarm aktiviert.
4.4 Vor Betreten des Arbeitsplatzes
!
WARNUNG
► Vor sicherheitsrelevanten Messungen die Justierung durch einen Bega-
sungstest (Bump Test) überprüfen, ggf. justieren und alle Alarmelemente
überprüfen. Falls nationale Regelungen vorliegen, muss der Begasungs-
test entsprechend diesen Regelungen durchgeführt werden.
Eine fehlerhafte Justierung kann zu falschen Messergebnissen führen,
deren Folgen schwere Gesundheitsschäden sein können.
!
VORSICHT
Der CatEx-Sensor ist bestimmt für Messungen von brennbaren Gasen und
Dämpfen in Mischung mit Luft (d. h. O2-Gehalt ≈ 21 Vol.-%). Im Falle von
sauerstoffarmer oder sauerstoffreicher Umgebung können fehlerhafte
Messwerte angezeigt werden.

Betrieb
13
de
Wenn das Gasmessgerät bei Off-Shore-Anwendungen eingesetzt wird,
muss ein Abstand von 5 m zu einem Kompass eingehalten werden.Gerät
einschalten, die aktuellen Messwerte werden im Display angezeigt.
1. Gerät einschalten, die aktuellen Messwerte werden im Display angezeigt.
2. Einen Warn- bzw. Störungshinweis beachten.
3. Überprüfen, dass die Gaseintrittsöffnung am Gerät nicht verdeckt oder
verschmutzt ist.
!
WARNUNG
Explosionsgefahr! Um das Risiko einer Zündung von brennbaren oder
explosiblen Atmosphären zu reduzieren, sind die nachfolgenden Warnhinweise
unbedingt zu beachten:
Anteile von Katalysatorgiften im Messgas (z. B. flüchtige Silizium-,
Schwefel-, Schwermetallverbindungen oder Halogenkohlenwasserstoffe)
können den CatEx-Sensor schädigen. Falls der CatEx-Sensor nicht mehr
auf die Zielkonzentration kalibriert werden kann, ist der Sensor
auszutauschen.
Bei Messungen in sauerstoffarmer Atmosphäre (<12 Vol.-% O2) kann es zu
Fehlanzeigen des CatEx-Sensors kommen; eine zuverlässige Messung mit
einem CatEx-Sensor ist dann nicht möglich.
In sauerstoffangereicherter Atmosphäre (>21 Vol.-% O2) ist der
Explosionsschutz nicht gewährleistet; Gerät aus dem Ex-Bereich entfernen.
Hohe Werte außerhalb des Anzeigebereiches weisen ggf. auf eine
explosionsfähige Konzentration hin.
4.5 Während des Betriebs
Im Betrieb werden die Messwerte für jedes Messgas angezeigt.
Liegt ein Alarm vor, werden entsprechende Anzeigen, der optische, der
akustische sowie der Vibrationsalarm aktiviert, siehe Kapitel 4.6 auf
Seite 15.
Das Gerät kann normal betrieben werden. Sollte der Warnhinweis nicht
während des Betriebs selbsttätig verlöschen, muss das Gerät nach dem
Nutzungsende gewartet werden.
Das Gerät ist nicht messbereit und muss gewartet werden.

Betrieb
14
de
Wenn ein Messbereich über- oder unterschritten wird, erscheint statt der
Messwertanzeige folgende Anzeige:
Wenn ein O2-Sensor vorhanden ist und dieser eine O2-Konzentrationen von
unter 12 Vol.-% misst, wird beim Ex-Kanal anstelle des Messwertes eine
Störung mit » « dargestellt, sofern sich der Messwert unterhalb der
Voralarmschwelle befindet.
Nach einer kurzfristigen Messbereichsüberschreitung der EC-Messkanäle
(bis zu einer Stunde) ist eine Überprüfung der Messkanäle nicht notwendig.
Sonderzustände, in denen kein Messbetrieb erfolgt (Quick-Menü,
Kalibriermenü, Einlaufen der Sensoren, Kennworteingabe), werden durch
ein optisches Signal (langsames Blinken der Alarm-LED
) angezeigt.
!
WARNUNG
Bei Verwendung des DrägerSensor CatEx 125 PR im Gasmessgerät muss
nach einer Stoßbelastung, die zu einer von Null abweichenden Anzeige an
Frischluft führt, eine Justierung von Nullpunkt und Empfindlichkeit durchgeführt
werden. Diese Warnung gilt nicht bei Verwendung des
DrägerSensor CatEx 125 PR Gas.
!
WARNUNG
Fehlerhafte Messwerte!
Wenn Wasser die Gaseinlässe des Gasmessgeräts verschließt (z. B. durch
Eintauchen des Gasmessgeräts unter Wasser oder durch starken Regen),
können fehlerhafte Messwerte entstehen.
Das Gasmessgerät mit dem Display nach unten schütteln, um das Wasser zu
entfernen.
» « (Messbereichsüberschreitung) oder
» « (Messbereichsunterschreitung) oder
» « (Sperralarm).

Betrieb
15
de
Die IP-Schutzarten geben nicht an, dass das Gasmessgerät ein Gas
nachweist, während oder nachdem sie diesem ausgesetzt war. Im Falle von
Staubablagerungen und dem Kontakt mit Wasser durch Eintauchen oder
einen Wasserstrahl die Justierung und die Funktionstüchtigkeit des
Gasmessgeräts überprüfen.
Es wird kein zusätzliches Zubehör benötigt, um die IP-Schutzart zu
gewährleisten.
4.6 Alarme erkennen
Alarm wird optisch, akustisch und durch Vibration im angegebenen Rhythmus
angezeigt.
Bei niedrigen Temperaturen kann die Ablesbarkeit des Displays durch das
Einschalten der Hintergrundbeleuchtung verbessert werden.
4.6.1 Konzentrations-Voralarm A1
Unterbrochene Alarmmeldung:
Anzeige A1 und Messwert im Wechsel. Nicht für O2!
Der Voralarm A1 ist nicht selbsthaltend und erlischt, wenn die Konzentration
unter die Alarmschwelle A1 gefallen ist.
Bei A1 ertönt ein Einfachton und die Alarm LED blinkt.
Bei A2 ertönt ein Doppelton und die Alarm LED blinkt doppelt.
Voralarm quittieren: OK-Taste drücken, nur der akustische Alarm und der
Vibrationsalarm werden abgeschaltet.
4.6.2 Konzentrations-Hauptalarm A2
!
WARNUNG
Lebensgefahr! Bereich sofort verlassen. Ein Hauptalarm ist selbsthaltend und
nicht quittierbar.
Unterbrochene Alarmmeldung:
Anzeige A2 und Messwert im Wechsel.

Betrieb
16
de
Für O2:A1 = Sauerstoffmangel
A2 = Sauerstoffüberschuss
Erst nach dem Verlassen des Bereiches, wenn die Konzentration unter die
Alarmschwelle gefallen ist:
OK-Taste drücken, die Alarmmeldungen werden abgeschaltet. Wenn es zu
einer deutlichen Messbereichsüberschreitung am CatEx-Kanal kommt
(sehr hohe Konzentration an brennbaren Stoffen), wird ein Sperralarm
ausgelöst. Dieser CatEx-Sperralarm kann manuell durch Aus- und erneutes
Einschalten des Geräts an Frischluft quittiert werden.
4.6.3 Expositionsalarm STEL/TWA
!
Vorsicht
Gesundheitsgefährdung! Bereich sofort verlassen. Der Arbeitseinsatz der
Person muss nach diesem Alarm entsprechend den nationalen Vorschriften
geregelt werden.
Der STEL-Alarm kann maximal eine Minute verzögert auslösen.
Unterbrochene Alarmmeldung:
Anzeige A2 und (STEL) bzw. (TWA) und
Messwert im Wechsel:
Der STEL- und TWA-Alarm ist nicht quittierbar.
Gerät ausschalten. Die Werte für die Expositionsauswertung sind nach dem
erneuten Einschalten gelöscht.
4.6.4 Batterie-Voralarm
Unterbrochene Alarmmeldung:
Blinkendes Sondersymbol auf der rechten Seite
des Displays.
Voralarm quittieren: OK-Taste drücken, nur der akustische Alarm und der
Vibrationsalarm werden abgeschaltet.
Die Batterie hält nach dem ersten Batterie-Voralarm noch ca. 20 Minuten.
4.6.5 Batterie-Hauptalarm
Unterbrochene Alarmmeldung:
Blinkendes Sondersymbol auf der rechten Seite des Displays.
Der Batterie Hauptalarm ist nicht quittierbar.

Betrieb
17
de
Das Gerät schaltet sich nach 10 Sekunden automatisch aus.
Bevor das Gerät abschaltet, werden kurzzeitig der optische, der akustische
sowie der Vibrationsalarm aktiviert.
4.6.6 Gerätealarm
Unterbrochene Alarmmeldung:
Anzeige Sondersymbol auf der rechten Seite des
Displays:
Das Gerät ist nicht betriebsbereit.
Wartungspersonal oder den DrägerService mit der Behebung des Fehlers
beauftragen.
4.7 Info-Mode
4.7.1 Info-Mode aufrufen
Im Messbetrieb die OK-Taste ca. 3 Sekunden drücken.
Beim Vorliegen von Warnungen oder Störungen werden die entsprechen-
den Hinweis- bzw. Fehlercodes angezeigt (siehe Technisches Handbuch).
Nacheinander OK-Taste drücken für die nächste Anzeige. Es werden die
Spitzenwerte sowie die Expositionswerte TWA und STEV angezeigt.
Wird 10 Sekunden keine Taste betätigt, kehrt das Gerät automatisch in den
Messbetrieb zurück.
4.7.2 Info-Off-Mode
Bei ausgeschaltetem Gerät die [+]-Taste drücken.
Für alle Kanäle werden Gasname, Messeinheit und Messbereichsendwert
angezeigt.
Ein nochmaliges Drücken der [+]-Taste beendet den Info-Off-Mode (oder
durch Timeout).
4.8 Quick-Menü aufrufen
Im Messbetrieb die [+]-Taste dreimal drücken.
Wenn mit der PC-Software Dräger CC-Vision Funktionen für das Quick-
Menü aktiviert wurden, können diese Funktionen mit der [+]-Taste
angewählt werden. Sind keine Funktionen im Quick-Menü aktiviert, bleibt
das Gerät im Messbetrieb.
Mögliche Funktionen: 1. Begasungstest (Konfiguration für Begasungs-
test, siehe Technisches Handbuch)
2. Frischluftjustierung
3. Spitzenwerte löschen

Betrieb
18
de
OK-Taste drücken, um die gewählte Funktion aufzurufen.
[+]-Taste drücken, um die aktive Funktion abzubrechen und in den
Messbetrieb zu wechseln.
Wird 60 Sekunden keine Taste betätigt, kehrt das Gerät automatisch in den
Messbetrieb zurück.
4. Pumpeninformationen anzeigen,
siehe Technisches Handbuch
5. Pumpe aktivieren oder deaktivieren,
siehe Technisches Handbuch

Betrieb
19
de
4.9 Allgemeine Benutzeraufgaben
4.9.1 Batterien / Akkus wechseln
!
WARNUNG
Explosionsgefahr! Um das Risiko einer Zündung von brennbaren oder
explosiblen Atmosphären zu reduzieren, sind die nachfolgenden Warnhinweise
unbedingt zu beachten:
Verbrauchte Batterien nicht ins Feuer werfen und nicht gewaltsam öffnen.
Batterien nicht in explosionsgefährdeten Bereichen wechseln oder laden.
Keine neuen Batterien mit bereits gebrauchten und keine Batterien von
verschiedenen Herstellern oder unterschiedlichen Typs mischen.
Batterien vor Instandhaltungsarbeiten herausnehmen.
Batterien/Akkus sind Teil der Ex-Zulassung.
Nur die folgenden Typen dürfen verwendet werden:
Alkali Batterien – T3 – (nicht aufladbar!)
Panasonic LR6 Powerline
Varta Type 4106 (power one1)) oder
Varta Type 40061) (industrial)
Alkali Batterien – T4 – (nicht aufladbar!)
Duracell Procell MN15001)
NiMH-Akkus – T3 – (wieder aufladbar)
GP 180AAHC1) (1800 mAh) max. 40 °C Umgebungstemperatur.
NiMH-Versorgungseinheit T4 (Typ HBT 0000) oder T4 HC (Typ HBT 0100)
nur mit dem dazugehörigen Dräger-Ladegerät aufladen. NiMH-Einzelzellen
für Batteriehalter ABT 0100 gemäß Herstellerspezifikation aufladen.
Umgebungstemperatur während des Ladevorgangs: 0 bis +40 °C.
1. Gerät ausschalten: OK-Taste und [+]-Taste gleichzeitig gedrückt halten.
2. Schraube an der Versorgungseinheit lösen und Versorgungseinheit
herausziehen.
Beim Batteriehalter (Bestellnr. 83 22 237): Alkali-Batterien bzw. NiMH-
Akkus austauschen. Polarität beachten.
1) Nicht Gegenstand der Messtechnischen Eignungsprüfung BVS10 ATEX E 080X und
PFG 10 G 001X.

Betrieb
20
de
!
WARNUNG
Explosionsgefahr!
Das Gasmessgerät darf nur mit dem Batteriehalter ABT 0100 betrieben werden.
Bei der NiMH-Versorgungseinheit T4 (Typ HBT 0000) / T4 HC (Typ
HBT 0100): Versorgungseinheit komplett austauschen.
3. Versorgungseinheit in das Gerät einsetzen und Schraube festziehen, das
Gerät schaltet sich automatisch ein.
4.9.2 Gerät mit NiMH-Versorgungseinheit T4 (Typ HBT 0000)/ T4 HC
(Typ HBT 0100) laden
!
WARNUNG
Explosionsgefahr! Um das Risiko einer Zündung von brennbaren oder
explosiblen Atmosphären zu reduzieren, sind die nachfolgenden Warnhinweise
unbedingt zu beachten:
Nicht unter Tage oder in explosionsgefährdeten Bereichen laden! Die
Ladegeräte sind nicht nach den Richtlinien für Schlagwetter und
Explosionsschutz gebaut.
NiMH-Versorgungseinheit T4 (Typ HBT 0000) oder T4 HC (Typ HBT 0100) mit
dem dazugehörigen Dräger-Ladegerät aufladen. Umgebungstemperatur
während des Ladevorgangs: 0 bis +40 °C.
Ausgeschaltetes Gerät in das Lademodul einlegen.
Anzeige LED auf dem Lademodul:
Zur Schonung der Akkus erfolgt eine Ladung nur im Temperaturbereich von 5 bis
35 °C. Beim Verlassen des Temperaturbereichs wird die Ladung automatisch
unterbrochen und nach Rückkehr in den Temperaturbereich automatisch
fortgesetzt. Die Ladezeit beträgt typisch 4 Stunden. Eine neue NiMH-
Versorgungseinheit erreicht nach drei vollen Lade-/Entladezyklen volle
Kapazität. Gerät nie lange (maximal 2 Monate) ohne Energieversorgung lagern,
da sich die interne Pufferbatterie verbraucht.
Laden
Störung
Voll
