Dräger Panorama Nova P User manual

Panorama Nova P WARNING
Strictly follow the Instructions for Use.
The user must fully understand and strictly
observe the instructions. Use the product
only for the purposes specified in the
Intended use section of this document.
!
i
de Gebrauchsanweisung
3 nl Gebruiksaanwijzing 42 bg Инструкция за употреба 82
en Instructions for Use
13 da Brugsanvisning 52 tr Kullanma talimatları 92
fr Notice d’utilisation
22 no Bruksanvisning 62
es Instrucciones de uso
32 ru Руководство по эксплуатации 72 enUS Instructions for Use 102

Panorama Nova P (zugelassen durch die Dekra Exam) 3
1 Zu Ihrer Sicherheit
1.1 Allgemeine Sicherheitshinweise
Vor Gebrauch des Produkts diese Gebrauchsanweisung und die
der zugehörigen Produkte aufmerksam lesen.
Gebrauchsanweisung genau beachten. Der Anwender muss die
Anweisungen vollständig verstehen und den Anweisungen genau
Folge leisten. Das Produkt darf nur entsprechend dem Verwen-
dungszweck verwendet werden.
Gebrauchsanweisung nicht entsorgen. Aufbewahrung und ord-
nungsgemäße Verwendung durch die Nutzer sicherstellen.
Nur geschultes und fachkundiges Personal darf dieses Produkt
verwenden.
Lokale und nationale Richtlinien, die dieses Produkt betreffen, be-
folgen.
Nur geschultes und fachkundiges Personal darf das Produkt wie
in dieser Gebrauchsanweisung beschrieben überprüfen, reparie-
ren und instand halten. Instandhaltungsarbeiten, die in dieser Ge-
brauchsanweisung nicht beschrieben sind, dürfen nur von Dräger
oder von durch Dräger geschultem Fachpersonal durchgeführt
werden. Dräger empfiehlt, einen Service-Vertrag mit Dräger abzu-
schließen.
Für Instandhaltungsarbeiten nur Original-Dräger-Teile und -Zube-
hör verwenden. Sonst könnte die korrekte Funktion des Produkts
beeinträchtigt werden.
Fehlerhafte oder unvollständige Produkte nicht verwenden. Keine
Änderungen am Produkt vornehmen.
Dräger bei Fehlern oder Ausfällen vom Produkt oder von Produkt-
teilen informieren.
1.2 Bedeutung der Warnzeichen
Die folgenden Warnzeichen werden in diesem Dokument verwendet,
um die zugehörigen Warntexte zu kennzeichnen und hervorzuheben,
die eine erhöhte Aufmerksamkeit seitens des Anwenders erfordern.
Die Bedeutungen der Warnzeichen sind wie folgt definiert:
WARNUNG
Hinweis auf eine potenzielle Gefahrensituation.
Wenn diese nicht vermieden wird, können Tod oder schwere
Verletzungen eintreten.
VORSICHT
Hinweis auf eine potenzielle Gefahrensituation. Wenn diese
nicht vermieden wird, können Verletzungen oder Schädigun-
gen am Produkt oder der Umwelt eintreten. Kann auch als
Warnung vor unsachgemäßem Gebrauch verwendet wer-
den.
HINWEIS
Zusätzliche Information zum Einsatz des Produkts.
!
!
i
i

4 (zugelassen durch die Dekra Exam) Panorama Nova P
2 Beschreibung
2.1 Produktübersicht
2.2 Funktionsbeschreibung
Die Vollmasken haben einen Steckanschluss. Dadurch sind die Voll-
masken für Überdruck-Pressluftatmer und Überdruck-Schlauchgeräte
geeeignet.
Die Vollmasken können bei Temperaturen von –30 °C bis +60 °C ein-
gesetzt werden.
Für Brillenträger lässt sich eine Maskenbrille einsetzen.
2.3 Verwendungszweck
Die Vollmasken schützen Gesicht und Augen vor aggressiven Medien.
2.4 Einschränkungen des Verwendungszwecks
1Taste 7Bänderung
2Steuerventil 8Dichtrahmen
3Innenmaske 9Maskenkörper
4Sichtscheibe 10 Schelle
5Spannrahmen 11 Ausatemventil-Schutzkappe
6Stirnbandlasche 12 Anschlussstück
12
1
3
4
2
5
67
8
10
11
9
00921277.eps
WARNUNG
Bärte und Koteletten im Dichtungsbereich der Vollmaske ver-
ursachen Leckagen! Entsprechende Personen sind für das
Tragen der Vollmaske ungeeignet. Brillenbügel im Dichtungs-
bereich verursachen ebenfalls Leckagen. Maskenbrille ver-
wenden.
!

Panorama Nova P (zugelassen durch die Dekra Exam) 5
2.5 Zulassungen
Die Vollmasken sind zugelassen nach:
EN 136:1998 Cl. 3+
(EU) 2016/425
Konformitätserklärung: siehe www.draeger.com/product-certificates
Zusätzlich erfüllen sie die Anforderung der Totalbeflammung nach
EN 137 (flame engulfment).
Die Vollmasken dürfen nur mit zugelassenen Überdruck-Pressluftat-
mern oder Überdruck-Schlauchgeräten verwendet werden.
Die Vollmasken sind gemäß 2014/34/EU für den Gebrauch in explosi-
onsgefährdeten Bereichen geprüft und erreichen folgende Schutzklas-
sen:
Vollmasken, deren Sichtscheiben mit "L“ gekennzeichnet sind:
Vollmasken, deren Sichtscheiben mit "PC“ oder "PC/CC" gekenn-
zeichnet sind:
2.6 Typidentische Kennzeichnungen
Die Vollmasken sind folgendermaßen gekennzeichnet:
I M1
II 1 G IIC T61)
II 1D
1) –30 °C ≤Ta ≤+60 °C
I M1
II 1 G IIB T61)
II 1D
I M1
II 1 G IIA T61)
II 1D
I M1
II 1 G IIB T61)
II 1D
1) –30 °C ≤Ta ≤+60 °C
I M1
II 1 G IIA T61)
II 1D
Anschlussstück P
Maskenkörper
EPDM oder SI
EN 136 CL. 3+
CExxxx (Notified Body in Europa)
Sichtscheibe
PC (unbeschichtet) oder PC/CC (innen an-
tibeschlag-/außen antikratz-beschichtet)
oder L
F (Feuerwehr)
Spannrahmen K/rt

6 (zugelassen durch die Dekra Exam) Panorama Nova P
3Gebrauch
3.1 Vorbereitungen für den Gebrauch
Ggf. Maskenbrille einsetzen.
3.2 Vollmaske anlegen und Funktionsfähigkeit
prüfen
1. Trageband ausknöpfen.
2. Bänderung ausbreiten und Kinn in die
Kinnmulde des Maskenkörpers legen.
3. Bänderung über den Kopf ziehen und
nach hinten streifen.
4. Vollmaske zurechtrücken.
5. Zuerst die Nackenbänder (1), dann die
Schläfenbänder (2) und zuletzt das
Stirnband (3) gleichmäßig straff span-
nen.
6. Helm aufsetzen, Kinnriemen schließen
und prüfen, dass der Helm fest am Kopf
sitzt. Ggf. Kinnriemen nachziehen.
7. Taste drücken und Lungenautomaten in das Anschlussstück ein-
führen.
8. Taste loslassen und prüfen, ob der Lungenautomat eingerastet ist.
9. Stecknippel mit dem Daumen verschließen und einatmen, bis ein
Unterdruck entsteht. Luft kurzzeitig anhalten.
Der Unterdruck soll bestehen bleiben, sonst Bänder nachziehen.
Von außen darf keine Luft in die Vollmaske eindringen.
10. Die letzten 2 Schritte zweimal wiederholen.
11. Ausatemventil prüfen: Stecknippel dichthalten und kräftig ausat-
men.
Die ausgeatmete Luft muss ungehindert über das Ausatemventil
entweichen können,
sonst Ausatemventil austauschen .
12. Überdruck-Pressluftatmer oder -Schlauchgerät anschließen.
13. Durch Drehen und kräftiges Ziehen am Lungenautomaten den fes-
ten Sitz überprüfen.
Die Festigkeit und korrekte Verbindung durch eine zweite Person
überprüfen lassen.
00321277.eps
00421277.eps
2
1
3
WARNUNG
Einsatz nur mit dichter Vollmaske antreten!
Wenn die Vollmaske undicht ist, besteht Vergiftungsgefahr!
!

Panorama Nova P (zugelassen durch die Dekra Exam) 7
3.3 Während des Gebrauchs
3.3.1 Tiefe Temperaturen
Nicht beschichtete Sichtscheibe innen mit Klarsichtmittel "klar-pilot"
Gel gegen Beschlagen schützen. Beschichtete Sichtscheiben nicht
abwischen.
3.3.2 Hohe Temperaturen/Thermische Wechselbelastung
Bei den mit PC/CC gekennzeichneten Sichtscheiben kann sich die Be-
schichtung stellenweise ablösen. Die Funktion der Vollmaske wird da-
durch nicht eingeschränkt. Sie ist bis zum Ende des Einsatzes
gebrauchsfähig. Sichtscheibe nach dem Einsatz austauschen.
3.3.3 Chemikalien
Einige Stoffe können vom Material der Vollmaske aufgenommen wer-
den und ggf. auch eindiffundieren. Weiterführende Informationen sind
bei Dräger erhältlich.
3.4 Nach Gebrauch
1. Lungenautomat auskuppeln:
Taste drücken und gleichzeitig Lungenautomat aus dem An-
schlussstück herausziehen.
2. Vollmaske abnehmen:
Zeigefinger hinter die Laschen der Nackenbänder stecken, mit
den Daumen die Klemmschnallen nach vorn drücken und gleich-
zeitig die Vollmaske vom Gesicht weg über den Kopf ziehen.
WARNUNG
Wenn Bläschen in der Sichtscheibe auftreten, ist das ein Zei-
chen dafür, dass die Sichtscheibe weich wird. In diesem Fall
den Gefahrenbereich sofort verlassen, da die Vollmaske un-
dicht werden kann.
!
VORSICHT
Vollmaske nicht am Anschlussstück greifen und vom Gesicht
ziehen, da die Maske beschädigt werden kann.
!

8 (zugelassen durch die Dekra Exam) Panorama Nova P
4 Wartung
Nach Instandhaltungsarbeiten und/oder Austausch von Bauteilen
erneut Dichtheit prüfen.
4.1 Empfohlene Prüf- und Instandhaltungsinter-
valle
Die folgenden Angaben entsprechen der in Deutschland gültigen
DGUV-R 112-190. Nationale Richtlinien beachten.
4.2 Reinigung und Desinfektion
Vollmaske nach jedem Einsatz reinigen und desinfizieren.
1. Zubehör ggf. demontieren und gesondert reinigen.
2. Eine Reinigungslösung aus Wasser und einem Reinigungsmittel
vorbereiten.
Art der durchzuführenden
Arbeiten
Vor Gebrauch Nach Gebrauch Halbjährlich alle 2 Jahre alle 4 Jahre alle 6 Jahre
Kontrolle durch den Geräteträger X
Sicht-, Funktions- und Dichtprü-
fung XX
1)
1) Bei luftdicht verpackten Vollmasken alle 2 Jahre.
Reinigung und Desinfektion X X2)
2) Bei luftdicht verpackten Vollmasken, sonst halbjährlich.
Wechsel der
Ausatemventilscheibe X
Wechsel der Sprechmembran X
WARNUNG
Der Maskenkörper muss so gründlich gereinigt werden, dass
keine Rückstände von Hautpflege-Produkten am Maskenkör-
per bleiben.
Andernfalls kann die Elastizität im Dichtbereich verloren ge-
hen und die Vollmaske sitzt nicht mehr richtig.
VORSICHT
Zum Reinigen und Desinfizieren keine Lösungsmittel (z. B.
Aceton, Alkohol) oder Reinigungsmittel mit Schleifpartikeln
verwenden. Nur die beschriebenen Verfahren anwenden
und die genannten Reinigungs- und Desinfektionsmittel ver-
wenden. Andere Mittel, Dosierungen und Einwirkzeiten kön-
nen Schäden an dem Produkt hervorrufen.
Vollmasken mit einer Sichtscheibe, die mit "PC/CC" gekenn-
zeichnet ist, auf der Innenseite nicht mit einem Lappen reini-
gen oder trocknen, da hierbei die Beschichtung beschädigt
werden kann. Diese Vollmasken sollten nach dem Trocknen
mindestens für einen Tag bei Normalklima nach
DIN EN ISO 291 unverpackt ablüften, damit sich die Be-
schichtung regenerieren kann und eine optimale Gebrauchs-
dauer erreicht wird.
Informationen zu geeigneten Reinigungs- und Desinfektions-
mitteln und deren Spezifikation siehe Dokument 9100081
unter www.draeger.com/IFU.
!
!

Panorama Nova P (zugelassen durch die Dekra Exam) 9
3. Alle Teile mit einem weichen Lappen und der Reinigungslösung
reinigen.
4. Alle Teile unter fließendem Wasser gründlich spülen.
5. Ein Desinfektionsbad aus Wasser und einem Desinfektionsmittel
vorbereiten.
6. Alle Teile, die desinfiziert werden müssen, in das Desinfektions-
bad einlegen.
7. Alle Teile unter fließendem Wasser gründlich spülen.
8. Alle Teile an der Luft oder im Trockenschrank trocknen lassen
(Temperatur: max. 60 °C). Vor direkter Sonneneinstrahlung schüt-
zen.
9. Ggf. Zubehör montieren.
4.3 Prüfungen
Vollmaske gemäß den Prüf- und Instandhaltungsintervallen prüfen.
4.3.1 Sprechmembran sichtprüfen
Sprechmembran und O-Ring müssen sauber und unbeschädigt
sein, sonst reinigen oder austauschen (siehe Kapitel 4.4.4 auf
Seite 11).
4.3.2 Einatemventil sichtprüfen
Das Einatemventil ist durch die Sichtscheibe im Anschlussstück
sichtbar. Durch Blasen in das Anschlussstück prüfen, ob beide
Flügel der Ventilscheibe frei beweglich sind. Ventilscheibe ggf.
austauschen (siehe Kapitel 4.4.6 auf Seite 11).

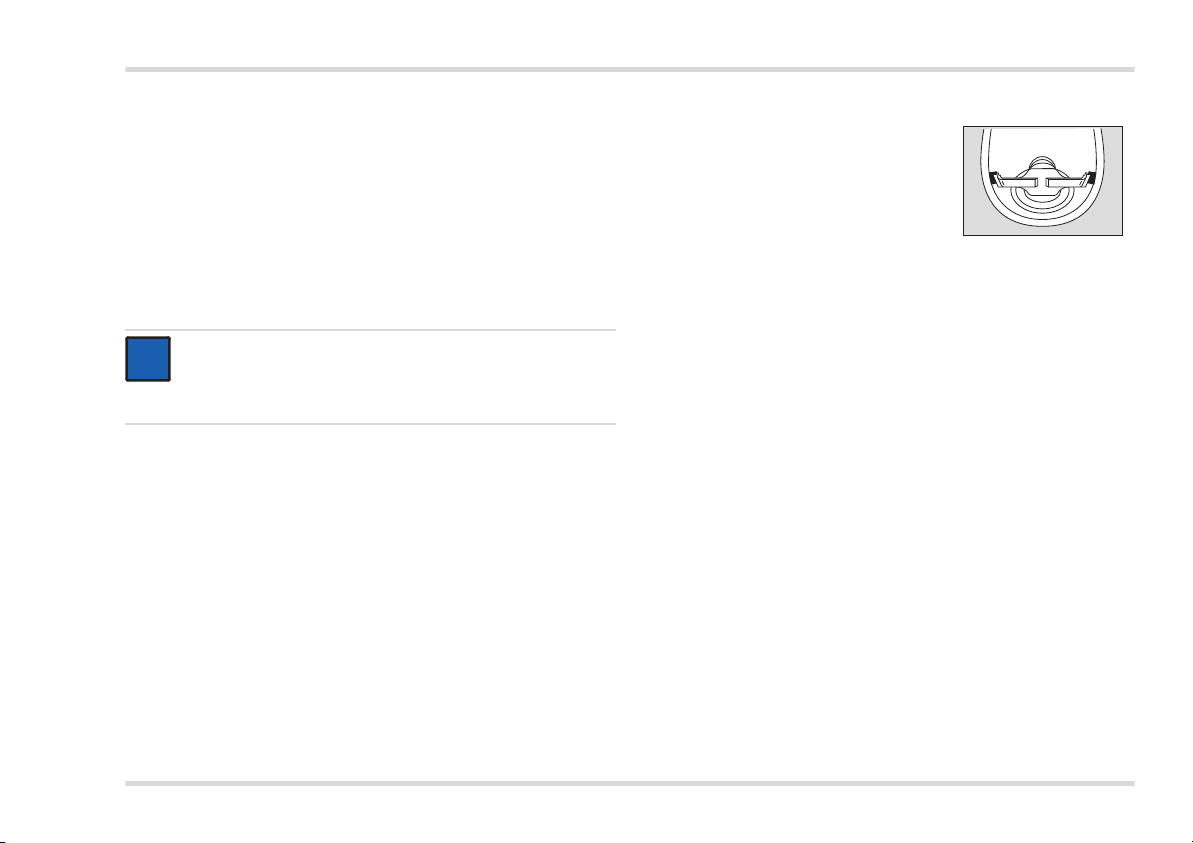

4.3.3 Ausatemventil sichtprüfen
1. Ausatemventil-Schutzkappe vom An-
schlussstück abziehen.
2. Einen Schenkel nach innen drücken
und die Federbrücke abnehmen.
3. Ventilscheibe aus der Führung heraus-
ziehen.
4. Ventilscheibe und -sitz müssen sauber
und unbeschädigt sein, sonst reinigen oder austauschen.
5. Ventilscheibe mit Wasser befeuchten und einsetzen. Die Ventil-
scheibe muss durch ihr Eigengewicht in die Führung hineingleiten.
6. Federbrücke so einsetzen, dass beide Schenkel seitlich einrasten.
Sie ist mit "L" = links und "R" = rechts gekennzeichnet und steht
angewinkelt.
4.3.4 Dichtprüfungen
Die Dichtprüfung mit einem geeigneten Prüfgerät (z. B. der Testor-
oder Quaestor-Serie) durchführen.
(1) Dichtheit prüfen
1. Dichtlinie innen mit Wasser befeuchten und Vollmaske auf dem
Prüfkopf montieren.
2. Prüfkopf ggf. aufblasen, bis die Dichtlinie überall anliegt.
3. Anschlussstück mit Adapter dichtsetzen.
4. Ggf. Ausatemventil anfeuchten.
5. 10 mbar Unterdruck erzeugen.
Die Vollmaske gilt als dicht, wenn die Druckänderung nach 1 Minute
nicht mehr als 1 mbar beträgt. Sonst folgt (2).
(2) Prüfung mit dichtgesetztem Ausatemventil
1. Ausatemventilscheibe ausbauen.
2. Ausatemventil-Stopfen einsetzen und mit Federbrücke befestigen.
3. 10 mbar Unterdruck erzeugen.
4. Bei Druckänderung kleiner als 1 mbar nach 1 Minute Ausatem-
ventil-Stopfen entfernen, neue Ventilscheibe einsetzen und Dicht-
prüfung wiederholen. Sonst folgt (3).
HINWEIS
Die Vollmasken mit PC-Scheibe können auch in der Wasch-
maschine gereinigt und desinfiziert werden. Informationen
hierzu sind bei Dräger erhältlich.
i
i
01021277.eps
L R

10 (zugelassen durch die Dekra Exam) Panorama Nova P
(3) Dichtprüfung unter Wasser
1. Prüfkopf einschließlich Vollmaske ins Wasser eintauchen.
2. Ca. 10 mbar Überdruck erzeugen und Prüfkopf unter der Was-
seroberfläche langsam drehen.
Austretende Luftblasen zeigen die undichte Stelle an.
3. Prüfkopf mit Atemanschluss aus dem Wasser herausnehmen,
Atemanschluss instandsetzen, undichte Bauteile ersetzen.
4. Ausatemventil-Stopfen entfernen und Ausatemventil montieren.
5. Dichtprüfung (1) wiederholen.
Öffnungsdruck des Ausatemventils prüfen
Bei Verwendung des Prüfgerätes Quaestor soll der Öffnungsdruck bei
konstantem Durchfluss von 10 Litern pro Minute durch die Vollmaske
mindestens 4,2 mbar betragen. Sonst Feder austauschen und Prü-
fung wiederholen. Bei Verwendung eines Prüfgerätes, das diesen kon-
stanten Durchfluss nicht erlaubt (z. B. Testor), soll der Öffnungsdruck
mindestens 4,5 mbar betragen.
Nach der Prüfung
1. Taste drücken und Adapter entfernen.
2. Vollmaske vom Prüfkopf abnehmen und ggf. trocknen.
3. Ausatemventil-Schutzkappe aufsetzen, muss einrasten.
4.4 Besondere Wartungsarbeiten
4.4.1 Sichtscheibe austauschen
1. Vollmasken mit Metall-Spannrahmen:
Schrauben herausdrehen, dabei Sechskantmuttern festhalten.
1. Vollmasken mit Kunststoff-Spannrahmen:
Schrauben herausdrehen.
2. Spannrahmen an den Verbindungsstellen mit einem Schrau-
bendreher auseinanderdrücken, dann nach oben und unten abzie-
hen.
3. Ggf. das Stützblech entfernen (siehe Kapitel 4.4.2 auf Seite 11).
4. Alte Sichtscheibe aus der Gummifassung knüpfen.
5. Neue Sichtscheibe zuerst in den oberen, dann in den unteren Teil
der Gummifassung einsetzen.
Die Mittenmarkierungen auf der Sichtscheibe sollen sich mit der
Naht auf dem Maskenkörper decken.
6. Gummifassung rechts und links über den Rand der Sichtscheibe
ziehen.
7. Gummifassung außen und Spannrahmen innen mit Seifenwasser
befeuchten.
8. Zuerst den oberen, dann den unteren Spannrahmen aufpressen.
9. Ggf. das Stützblech einsetzen.
10. Vollmasken mit Metall-Spannrahmen:
Schrauben in die Sechskantmuttern hineinschrauben und so weit
anziehen, bis der Abstand zwischen den Spannnocken 3 bis
0,5 mm beträgt.
11. Vollmasken mit Kunststoff-Spannrahmen:
Schrauben einsetzen und festziehen, bis kein Spalt mehr zwi-
schen oberem und unterem Spannrahmen ist.

Panorama Nova P (zugelassen durch die Dekra Exam) 11
4.4.2 Anschlussstück austauschen
1. Innenmaske aus der Nut des Schraubrings herausziehen.
2. Schelle mit Hilfe eines Schraubendrehers aufhebeln.
3. Schelle sowie Gleitring und Stützblech abnehmen.
4. Anschlussstück aus dem Maskenkörper herausziehen.
5. Neues Anschlussstück mit Sprechmembran sowie Aus- und Eina-
temventil bestücken und so einsetzen, dass sich die Mittenmarkie-
rungen von Anschlussstück und Maskenkörper decken.
6. Gleitring und neue Schelle montieren.
7. Haken so einhängen, dass die Schelle möglichst stramm sitzt.
8. Stützblech zwischen Schelle und Gleitring schieben, an den unte-
ren Spannrahmen klemmen und ausrichten.
9. Nase der Schelle mit Hilfe der Zange zusammendrücken, bis das
Anschlussstück fest im Maskenkörper sitzt.
10. Innenmaske einknöpfen. Darauf achten, dass der Rand rundher-
um in der Nut liegt. Die Mittenmarkierungen am Anschlussstück
und an der Innenmaske müssen sich decken.
4.4.3 Ventilscheiben für Steuerventile austauschen
1. Alte Ventilscheiben nach innen herausziehen.
2. Zapfen der neuen Ventilscheiben von innen in die Bohrung ste-
cken und in Richtung Sichtscheibe ziehen, bis der Hinterschnitt
des Zapfens sichtbar wird.
Die Ventilscheiben sollen innen gleichmäßig anliegen.
4.4.4 Sprechmembran oder O-Ring austauschen
1. Innenmaske aus der Nut des Schrau-
brings herausziehen.
2. Schraubring mit dem Stiftschlüssel her-
ausschrauben.
3. Stiftschlüssel umdrehen und vorsichtig
in die Löcher des Schutzgitters ste-
cken, Membranfolie nicht beschädigen.
4. Sprechmembran durch Drehen lösen
und herausnehmen.
5. O-Ring mit dem Dichtringausheber aus dem Anschlussstück her-
ausnehmen.
6. Sprechmembran und O-Ring prüfen und falls erforderlich austau-
schen.
7. Innenmaske einknöpfen. Darauf achten, dass der Rand rundher-
um in der Nut liegt. Die Mittenmarkierungen am Anschlussstück
und an der Innenmaske müssen sich decken.
4.4.5 Ausatemventilscheibe austauschen
1. Ausatemventilscheibe sichtprüfen (siehe Kapitel 4.3.3 auf
Seite 9).
2. Ausatemventil-Schutzkappe aufsetzen, muss einrasten.
4.4.6 Einatemventilscheibe austauschen
1. Anschlussstück aus dem Maskenkörper herausziehen (siehe
Kapitel 4.4.2 auf Seite 11).
2. Alte Ventilscheibe ab- und neue Ventilscheibe aufknüpfen.
3. Anschlussstück in den Maskenkörper einsetzen (siehe
Kapitel 4.4.2 auf Seite 11).
00721277.eps

12 (zugelassen durch die Dekra Exam) Panorama Nova P
5 Transport
Vollmaske in einer Tragedose oder Maskentasche transportieren.
6 Lagerung
Bänderung bis zum Anschlag (Grifflasche) öffnen.
Nicht beschichtete Sichtscheibe mit einem Antistatiktuch abwi-
schen. Beschichtete Sichtscheibe nicht abwischen.
Vollmaske in zugehörigem Beutel oder einer Tragedose verpa-
cken.
Ohne Verformung trocken und staubfrei lagern.
Lagertemperatur –15 °C bis +25 °C.
Vor direkter Licht- und Wärmestrahlung schützen.
ISO 2230 und nationale Richtlinien für Lagerung, Wartung und Reini-
gung von Gummierzeugnissen beachten.
Dräger Gummiwaren sind mit einem Mittel gegen vorzeitiges Altern
geschützt, das in einigen Fällen als grauweißer Belag sichtbar wird.
Dieser Belag kann mit Seifenwasser und Bürste abgewaschen wer-
den.
7 Entsorgung
Vollmaske gemäß den geltenden Vorschriften entsorgen.

Panorama Nova P (approved by Dekra Exam) 13
1 For your safety
1.1 General safety instructions
Before using this product, carefully read these instructions for use
and those of the associated products.
Strictly follow the instructions for use. The user must fully
understand and strictly observe the instructions. Use the product
only for the purposes specified in the intended use section of this
document.
Do not dispose of the instructions for use. Ensure that they are
retained and appropriately used by the product user.
Only trained and competent users are permitted to use this
product.
Comply with all local and national rules and regulations associated
with this product.
Only trained and competent personnel are permitted to inspect,
repair and service the product as detailed in these instructions for
use. Further maintenance work that is not detailed in these
instructions for use must only be carried out by Dräger or
personnel qualified by Dräger. Dräger recommend a Dräger
service contract for all maintenance activities.
Use only genuine Dräger spare parts and accessories. Otherwise,
the proper functioning of the product may be impaired.
Do not use a faulty or incomplete product. Do not modify the
product.
Notify Dräger in the event of any component fault or failure.
1.2 Definition of alert icons
The following alert messages are used in this document to provide and
highlight areas of the associated text that require a greater awareness
by the user. A definition of the meaning of each alert message is as
follows:
WARNING
Indicates a potentially hazardous situation.
If not avoided, it could result in death or serious injury.
CAUTION
Indicates a potentially hazardous situation. If not avoided, it
could result in physical injury or damage to the product or
environment. It may also be used to alert against unsafe
practices.
NOTICE
Provides additional information on how to use the product.
!
!
i
i

14 (approved by Dekra Exam) Panorama Nova P
2 Description
2.1 Product overview
2.2 Feature description
The full face masks have a plug-in connector. This makes the full face
masks suitable for overpressure self-contained breathing apparatuses
and overpressure airline equipment.
The full face masks can be used at temperatures from –30 °C to
+60 °C.
Mask spectacles can be inserted for users who wear spectacles.
2.3 Intended use
The full face masks protect the face and eyes against aggressive
media.
2.4 Limitations on use
1Button 7Harness
2Control valve 8Face seal
3Inner mask 9Mask body
4Visor 10 Clamping ring
5Visor frame 11 Exhalation valve cover
6Upper head-harness
connector
12 Connector
12
1
3
4
2
5
67
8
10
11
9
00921277.eps
WARNING
Beards and sideburns in the sealing area of the full face mask
will cause leakages! Therefore the full face mask should not
be used by anyone with facial hair of this sort. Earpieces in
the sealing area also cause leakages. Use special mask
spectacles.
!

Panorama Nova P (approved by Dekra Exam) 15
2.5 Approvals
The full face masks are approved according to:
EN 136:1998 Cl. 3+
(EU) 2016/425
Declaration of conformity: see www.draeger.com/product-certificates
In addition, the full face masks comply with the requirements for flame
engulfment in EN 137.
The full face masks may only be used with approved overpressure
self-contained breathing apparatuses or overpressure airline
equipment.
The full face masks have been tested for use in explosion-hazard
areas in accordance with 2014/34/EU and have the following
protection classes:
Full face masks with visors marked "L":
Full face masks with visors marked "PC" or "PC/CC":
2.6 Type-identical markings
The full face masks are marked as follows:
I M1
II 1 G IIC T61)
II 1D
1) –30 °C ≤Ta ≤+60 °C
I M1
II 1 G IIB T61)
II 1D
I M1
II 1 G IIA T61)
II 1D
I M1
II 1 G IIB T61)
II 1D
1) –30 °C ≤Ta ≤+60 °C
I M1
II 1 G IIA T61)
II 1D
Connector P
Mask body
EPDM or SI
EN 136 CL. 3+
CExxxx (notified body in Europe)
Visor
PC (uncoated) or PC/CC (anti-fog coating
on the inside and anti-scratch coating on
the outside) or L
F (fire brigade)
Visor frame K/rt

16 (approved by Dekra Exam) Panorama Nova P
3Use
3.1 Preparations for use
Use mask spectacles, if necessary.
3.2 Donning the full face mask and checking the
functional integrity
1. Remove the carrying strap.
2. Pull the harness apart, then put your
chin into the chin cup of the mask body.
3. Pull the harness over your head and
draw it backwards.
4. Adjust the full face mask.
5. Pull the straps until evenly tightened;
first the neck straps (1), then the temple
straps (2), finally the front strap (3).
6. Don the helmet, close the chin strap
and check that the helmet fits firmly on
the head. Tighten the chin strap if
necessary.
7. Press the button and insert the lung
demand valve in the connector.
8. Release the button and check if the
lung demand valve has snapped into place.
9. Seal the tailpiece with your thumb and inhale until a negative
pressure is created. Hold your breath for a moment.
The negative pressure should remain. Otherwise, adjust the
straps. No air may enter the full face mask from the outside.
10. Repeat the last 2 steps twice.
11. Check the exhalation valve: Seal the tailpiece and exhale
vigorously.
The exhaled air must be able to escape through the exhalation
valve without obstruction.
If not, replace the exhalation valve .
12. Connect the overpressure self-contained breathing apparatus or
overpressure airline equipment.
13. Check the proper fit by turning and pulling the lung demand valve
vigorously.
Have a second person check the tightness and correct connection.
00321277.eps
00421277.eps
2
1
3
WARNING
Make sure that the full face mask is perfectly tight!
If the full face mask leaks, there is a danger of inhaling toxic
substances!
!

Panorama Nova P (approved by Dekra Exam) 17
3.3 During use
3.3.1 Low temperatures
Protect the inside of uncoated visors against fogging up with "klar-
pilot" anti-mist gel. Do not wipe coated visors.
3.3.2 High temperatures/alternating thermal stress
The coating of visors marked PC/CC may dissolve in some places.
The functioning of the full face mask is not affected by this. It will
remain usable until the end of the job. Replace visor after use.
3.3.3 Chemicals
Some substances can be absorbed by the material of the full face
mask or may even diffuse through it. Further information can be
obtained from Dräger .
3.4 After use
1. Uncouple the lung demand valve:
Press down the button and pull the lung demand valve out of the
connector at the same time.
2. Remove the full face mask:
Put your index fingers behind the flaps of the neck straps, push the
adjusting clamps forward with your thumbs and pull the full face
mask away from your face and over your head at the same time.
4 Maintenance
Following any maintenance work and/or replacement of
components, repeat the leak test.
4.1 Recommended test and maintenance
intervals
The following information complies with DGUV-R 112-190 valid in
Germany. Observe national directives.
WARNING
If bubbles appear in the visor, it is a sign that the visor is
becoming soft. In this case leave the danger zone
immediately, as the full face mask can begin to leak.
CAUTION
Do not grab full face mask by the connector and pull it off your
face, since the mask may become damaged.
!
!
Type of work to be performed
Before use After use Every 6 months Every 2 years Every 4 years Every 6 years
Check by the device user X
Visual inspection, function and
leak test XX
1)
1) For full face masks in air-tight packaging: every 2 years.
Cleaning and disinfecting X X2)
2) For full face masks in air-tight packaging; otherwise every 6 months.
Replace the exhalation valve disc X
Replace speech diaphragm X

18 (approved by Dekra Exam) Panorama Nova P
4.2 Cleaning and disinfecting
Clean and disinfect the full face mask after every use.
1. If necessary, remove accessories and clean them separately.
2. Prepare a cleaning solution consisting of water and a cleaning
agent.
3. Clean all parts using a soft cloth with cleaning solution.
4. Thoroughly rinse all parts under running water.
5. Prepare a disinfectant bath consisting of water and a disinfectant.
6. Put all parts to be disinfected in the disinfectant bath.
7. Thoroughly rinse all parts under running water.
8. Dry all parts in the air or in a drying cabinet (temperature: max.
60 °C). Do not expose to direct sunlight.
9. Mount the accessories, if necessary.
4.3 Checks
Check the full face mask according to the inspection and maintenance
intervals.
4.3.1 Visual inspection of the speech diaphragm
The speech diaphragm and O-ring must be clean and undamaged.
Otherwise clean or replace (see Chapter 4.4.4 on Page 21).
4.3.2 Visual inspection of the inhalation valve
The inhalation valve can be seen in the connector through the
visor. Check if both blades of the valve disc move freely by blowing
into the connector. Replace the valve disc, if required (see
Chapter 4.4.6 on Page 21).
WARNING
The mask body must be cleaned sufficiently thoroughly that
no residues of skin care products remain on the mask body.
Otherwise the elasticity in the sealing area can be lost and the
full face mask will no longer sit correctly.
CAUTION
Do not use solvents (e.g. acetone, alcohol) or cleaning agents
containing abrasive particles for cleaning and disinfection.
Only clean the mask using the described methods and
cleaning/disinfecting agents. Other agents, dosages and
contact times can damage the product.
Do not clean or dry the inside of full face masks with visors
marked "PC/CC" with a cloth; this may damage the coating.
Full face masks with these visor types should be left
unpackaged after drying for at least a day in a normal climate
according to DIN EN ISO 291 so that the coating can
regenerate and the optimum service life can be achieved.
For information about suitable cleaning agents and
disinfectants and their specifications, refer to document
9100081 at www.draeger.com/IFU.
!
!
NOTICE
The full face masks with PC disc can also be cleaned and
disinfected in the washing machine. Further information can
be obtained from Dräger.
i
i

Panorama Nova P (approved by Dekra Exam) 19
4.3.3 Visual inspection of the exhalation valve
1. Remove the exhalation valve cover
from the connector.
2. Press in one side and remove the
spring carrier.
3. Pull the valve disc out of the guide.
4. The valve disc and valve seat must be
clean and undamaged. Otherwise
clean and replace.
5. Moisten the valve disc with water and insert it. The valve disc must
slide into the guide of its own accord.
6. Set the spring carrier in a way that both sides snap into place on
the sides. It is marked with "L" = left and "R" = right and sits at an
angle.
4.3.4 Leak tests
Perform the leak test with a suitable test unit (e.g. from the Testor or
Quaestor series).
(1) Checking leak tightness
1. Moisten the inside of the face seal with water and mount the full
face mask to the test head.
2. If necessary, inflate the test head until the face seal fits
everywhere.
3. Seal the connector with the adapter.
4. Moisten the exhalation valve if necessary.
5. Generate a negative pressure of 10 mbar.
The full face mask is considered leak-tight if the change in pressure
after 1 minute does not exceed 1 mbar. Otherwise continue with (2).
(2) Checking leak-tightness by sealing the exhalation valve
1. Remove the exhalation valve disc.
2. Insert the exhalation valve plug and fasten it with the spring carrier.
3. Generate a negative pressure of 10 mbar.
4. Remove the exhalation valve plug if the pressure difference is less
than 1 mbar after 1 minute, insert a new valve disc and repeat the
leak test.
Otherwise, continue with (3).
(3) Leak test under water
1. Completely immerse the test head with the applied full face mask
in water.
2. Create an overpressure of approx. 10 mbar and slowly turn the
immersed test head.
Emerging air bubbles indicate the leak.
3. Take the test head with the facepiece out of the water, repair the
facepiece, replace leaking components.
4. Remove the exhalation valve plug and insert the exhalation valve.
5. Repeat the leak test (1).
Checking the opening pressure of the exhalation valve
When using the Quaestor test unit, the initial pressure should be at
least 4.2 mbar at a constant flow rate of 10 litres per minute through
the full face mask. Otherwise, replace the spring and repeat the test.
When using a test unit that does not allow for this constant flow rate
(e.g. Testor), the initial pressure must be at least 4.5 mbar.
After testing
1. Press the button and disconnect the adapter.
2. Remove the full face mask from the test head and dry it if
necessary.
3. Fit the exhalation valve cover. Ensure that it locks into place.
01021277.eps
L R

20 (approved by Dekra Exam) Panorama Nova P
4.4 Special maintenance work
4.4.1 Replacing the visor
1. Full face masks with metal visor frames:
Hold the hexagon nuts in position and unscrew the screws.
1. Full face masks with plastic visor frames:
Unscrew the screws.
2. Pry the visor frame apart at the joints using a screwdriver, then pull
it off to the top and bottom.
3. If necessary, remove the support plate (see Chapter 4.4.2 on
Page 20).
4. Detach the old visor from the rubber frame.
5. Insert the new visor first in the upper and then in the lower part of
the rubber frame.
The centre markings on the visor should line up with the seam on
the mask body.
6. Pull the rubber frame over the left and right edges of the visor.
7. Moisten the outside of the rubber frame and the inside of the visor
frame with soapy water.
8. First press on the upper, then the lower visor frame.
9. Insert the support plate if necessary.
10. Full face masks with metal visor frames:
Screw the screws into the hexagon nuts and tighten until the gap
between the clamping cams is 3 to 0.5 mm.
11. Full face masks with plastic visor frames:
Insert and tighten the screws until no gap remains between the
upper and lower visor frame.
4.4.2 Replacing the connector
1. Pull the inner mask out of the groove of the threaded ring.
2. Force open the clamping ring with a screwdriver.
3. Remove the clamping ring and slip ring and the support plate.
4. Pull the connector out of the mask body.
5. Fit the new connector with a speech diaphragm as well as in- and
exhalation valves and insert the connector so that the markings on
the centres of the connector and the mask body are aligned.
6. Fit the slip ring and new clamping ring.
7. Attach the hook to ensure the tightest possible fit of the clamping
ring.
8. Push the support plate between the clamping ring and the slip ring;
fit it into the lower visor frame and align it.
9. Compress the nose of the clamping ring with pliers until the
equipment connector is securely located in the mask body.
10. Attach the inner mask. Make sure that the edge lies in the groove
all around. The centre markings on the connector and on the inner
mask must coincide.
4.4.3 Replacing the valve discs for the control valves
1. Pull out the old valve discs towards the inside.
2. Insert the studs of the new valve discs into the hole from inside and
pull them towards the visor until the undercut of the stud is visible.
The valve discs should lie evenly against the inside surface.
