DURAVIT init 7501 User manual

Inipi
Montageanleitung
Mounting instructions
Notice de montage
Montagehandleiding
Instrucciones de montaje
Istruzioni di montaggio
Instruções de montagem
Monteringsvejledning
Asennusohje
Monteringsanvisning
Monteringsanvisning
Paigaldusjuhend
Instrukcja montażu
  
Montážní návod
Návod na montáž
Szerelési útmutató
Upute za montažu
Instrucţiuni de montaj
Navodila za montažo
  
Montāžas instrukcija
Montavimo instrukcija
Montaj kılavuzu
安装说明书
설치 설명서
設置説明書
Leben im Bad
Living bathrooms

Inipi
# 7501
# 7502
# 7509
# 7510
2SAUNA_M_Inipi/15.09.14

SAUNA_M_Inipi/15.09.14 3
en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhkojaar
Wichtige Hinweise Elektroinstallation 4
Important information Electrical installation 6
Remarques importantes Installation électrique 8
Belangrijke aanwijzingen Elektrische installatie 10
Información importante Instalación eléctrica 12
Indicazioni importanti Installazione elettrica 14
Indicações importantes Instalação eléctrica 16
Vigtige henvisninger Elinstallation 18
Tärkeä ohje Sähköasennus 20
Viktig informasjon Elektroinstallasjon 22
Viktig information Elinstallation 24
Olulised nõuanded Elektripaigaldus 26
Ważne informacje Instalacja elektryczna 28
    30
Důležité pokyny Elektroinstalace 32
Dôležité upozornenia Elektroinštalácia 34
Fontos tudnivalók Elektromos telepítési munkák 36
Važne napomene Elektroinstalacija 38
Indicaţii importante Instalarea electrică 40
Pomembni napotki Električna inštalacija 42
   44
Svarīgi norādījumi Elektroinstalācija 46
Svarbūs nurodymai Elektros instaliacija 48
Önemli bilgiler Elektrik tesisatı 50
重要说明 电气安装 52
주의 사항 전기장치 설치 54
重要注意事項 電気設備 56
58
Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,
, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, , Montāža, Montavimas, Montaj, 安装, 설치, 設置, , 60

Wichtige Hinweise
Zur Montageanleitung
Diese Montageanleitung ist Bestandteil der Duravit
Sauna und ist vor der Montage sorgfältig zu lesen.
Erklärung der Signalwörter und Symbole
GEFAHR! Bei hohem Risiko, tödlichen Gefahren,
schweren Verletzungen
HINWEIS! Zur Vermeidung von Sachschäden
Verweis auf Kapitel Elektroinstallation
Verweis auf Montagehinweis in diesem Kapitel
Aufforderung zum Sichten (z. B. auf Kratzer)
1234 5
1
Verweis auf Paketnummer
Zielgruppe und Qualifikation
Die Sauna darf nur durch ausgebildete Sanitärinstalla-
teure montiert werden. Die Elektroinstallation darf nur
von ausgebildeten Elektroinstallateuren durchgeführt
werden.
HINWEIS!
Installationsvorschriften örtlicher Versorgungsunter-
nehmen sowie länderspezfische Normen sind uneinge-
schränkt einzuhalten.
Sicherheitshinweise
GEFAHR! Lebensgefahr durch Stromschlag.
> Einzelne Komponenten der Sauna NICHT demontieren.
Montagehinweise
Vor der Montage Vorinstallationsdatenblätter beachten.
Diese stehen im Internet unter www.duravit.com zum
Download bereit.
Mindestabstände
Um eine optimale Funktion der Sauna zu gewährleisten
und um Bauwerksschäden zu vermeiden, müssen zwin-
gend die Mindestabstände zum Bauwerkskörper einge-
halten werden.
vorne 1000 mm oben 130 mm
seitlich 25 mm unten 20 mm
1
Oberflächen prüfen (Grafik 1)
> Oberflächen nach dem Auspacken und Abziehen
der Schutzfolien auf Kratzer und Beschädigungen
prüfen.
> Nach dem Auspacken stets Karton unterlegen,
um Oberflächen vor Beschädigungen zu schützen.
46
Saunasteine einlegen (Grafik 46)
> Saunasteine unter fließendem Wasser gründlich
waschen.
> Saunasteine so in den Steinbehälter einlegen, dass
die Konvektionsluftströmung gut zwischen den
Steinen zirkulieren kann:
• Steine locker einlegen und Behälter bis zum
Rand auffüllen (Lieferumfang ist größer als die
erforderliche Menge)
• keine zerbrochenen Steine einlegen (Ø < 35 mm)
55
Kabel anschließen (Grafik 55)
> Kabel gemäß Beschriftung verbinden.
> Gegebenenfalls externes Antennenkabel
anschließen.
70
Blattschrauben befestigen (Grafik 70)
> Blattschrauben bis etwa 1 mm Abstand zur Wand
eindrehen, um die Wand nicht zu verkratzen.
82
Sitze befestigen (Grafik 82)
> Zunächst alle Kunststoffschrauben einer
Sitzebene eindrehen, dann die Schrauben
endgültig festziehen.
92
Dichtungen anbringen (Grafik 92)
> Dichtungen befeuchten und dann eindrücken.
4SAUNA_M_Inipi/15.09.14
de

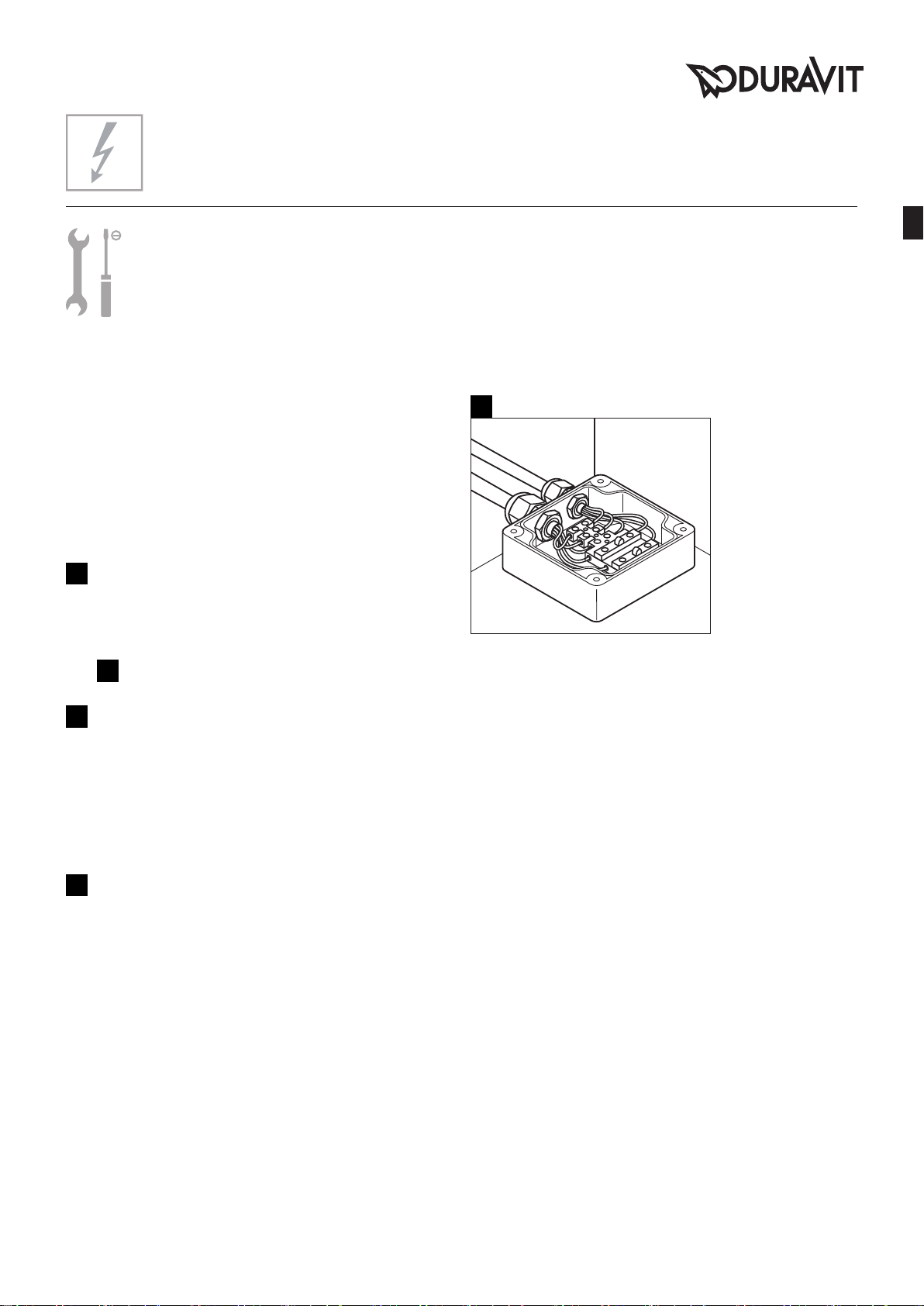

Elektroinstallation
3N ~ 380 – 415 V 50/60 Hz
6,6 kW
IN= 16 A
I∆N ≤ 30 mA
Stromversorgung
Max. Nennleistung
Absicherung
RCD
I
Vorinstallation
> Festverlegte Zuleitung für Stromversorgung legen:
• separate Absicherung und Fehlerstrom-
Schutzeinrichtung (RCD) vorschalten
• allpolig trennenden Hauptschalter vorschalten
• Zuleitung 3 000 mm herausschauen lassen
56
Sauna anschließen (Grafik 56)
HINWEIS! Funktionsstörungen vermeiden!
> Leitungen nicht mit Kabelbindern
zusammenbinden.
I
Zuleitung an Steuerung anschließen.
57
Funktionen prüfen (Grafik 57)
Der Betrieb des Ofens ohne Saunasteine kann zu
unzulässig hohen Temperaturen führen.
> Ofen nur mit Saunasteinen betreiben.
> Magnet auf Türkontakt legen.
> Funktionen prüfen.
> Magnet entfernen.
58
Kabel verlegen (Grafik 58)
> Hauptzuleitungen nicht parallel zu
Steuerleitungen verlegen.
SAUNA_M_Inipi/15.09.14 5
de

Important information
About the mounting instructions
These mounting instructions come as part of the Duravit
Sauna and should be read carefully prior to the
installation.
Explanation of the key words and symbols
DANGER! At high risk of fatal hazards or
serious injuries
NOTE! To avoid property damage
Link to the Electrical Installation section
Link to the installation information in this
section
Inspection (e.g. for scratches)
1234 5
1
Link to box number
Target group and qualification
The sauna must only be installed by trained plumbing
engineers. The electrical installation may only be carried
out by qualified electricians.
NOTE!
Local installation regulations and any country-specific
standards must be observed at all times.
Safety instructions
DANGER! Risk of fatal electric shock.
> Do NOT remove individual sauna components.
Installation information
Please read pre-installation data sheets prior to the
installation. These are available to download on the
Internet at www.duravit.com.
Minimum clearances
The minimum clearances to the structure must be ob-
served to ensure the optimum function of the sauna and
to avoid damage to the structure.
Front 1000 mm Top 130 mm
Side 25 mm Bottom 20 mm
1
Checking the surfaces (Diagram 1)
> Check the surfaces for scratches and damage
after unpacking and removing the protective film.
> Always place the cardboard underneath after
unpacking to protect the surfaces from any
damage.
46
Inserting the sauna stones (Diagram 46)
> Wash the sauna stones thoroughly under running
water.
> Insert the sauna stones into the stone container
in such a way that the convection air flow can
circulate well between the stones:
• Insert the stones loosely and fill the container
up to the rim (The delivery includes more than
the quantity required)
• No not insert any broken stones (Ø < 35 mm)
55
Connecting the cable (Diagram 55)
> Connect the cable according to the labelling.
> Connect an external antenna cable if necessary.
70
Securing the flat leaf screws (Diagram 70)
> Screw in the flat leaf screws with a clearance
of approx. 1 mm to the wall so that there is no
damage to the wall.
82
Securing the seats (Diagram 82)
> First of all, screws in all plastic screws of one
seating level, then tighten the screws definitively.
92
Attaching the seals (Diagram 92)
> Moisten the seals and then push them in.
6SAUNA_M_Inipi/15.09.14
en

Electrical installation
3N ~ 380 – 415 V 50/60 Hz
6.6 kW
IN= 16 A
I∆N ≤ 30 mA
Power supply
Max. nominal output
Fuse protection
RCD
I
Pre-installation
> Installing a permanent power supply line:
• Pre-connect a separate fuse and
residual current operating device (RCD)
• Pre-connect an all-pole separating main switch
• Allow the supply line to protrude by 3,000 mm
56
Connecting the sauna (Diagram 56)
NOTE! Avoiding any malfunctions!
> Do not fasten the cables together with cable ties.
I
Connect the supply line to the controls.
57
Checking the functions (Diagram 57)
Operating the stove without sauna stones can lead
to unacceptably high temperatures.
> Only operate the stove with sauna stones.
> Place the magnet on the door contact.
> Check the functions.
> Remove the magnet.
58
Installing the cable (Diagram 58)
> Do not install the main supply lines parallel to the
control cables.
SAUNA_M_Inipi/15.09.14 7
en

Remarques importantes
fr
Concernant la notice de montage
Cette notice de montage fait partie du sauna Duravit
et doit être lue attentivement avant le montage.
Explication des avertissements et symboles
DANGER! En cas de risques élevés, dangers
mortels, blessures graves
REMARQUE! Pour évider les dégâts matériels
Référence au chapitre Installation électrique
Référence à la Consigne de montage dans ce
chapitre
Invitation à vérifier (p. ex. les rayures)
1234 5
1
Référence au numéro de paquet
Groupe cible et qualification
Le sauna doit uniquement être monté par des installa-
teurs sanitaires formés à cet effet. L'installation élec-
trique doit uniquement être réalisée par des installateurs
électriques qualifiés.
REMARQUE!
L'installation doit obligatoirement être réalisée selon les
consignes d'installation des fournisseurs locaux ainsi que
les normes spécifiques aux pays.
Instructions de sécurité
DANGER! Danger de mort par choc électrique.
> NE PAS démonter des composants du sauna.
Consignes de montage
Avant le montage, lire les fiches techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.duravit.com.
Écartements minimum
Afin de garantir le fonctionnement optimal du sauna et
d’éviter tout dommage sur le bâtiment, les écartements
minimum par rapport au corps du bâtiment doivent impé-
rativement être respectés.
devant 1000 mm dessus 130 mm
côté 25 mm dessous 20 mm
1
Vérifier les surfaces (graphique 1)
> Vérifier si les surfaces sont rayées ou
endommagées lorsqu'elles sont déballées et les
films ont été retirés.
> Toujours poser un carton sous les pièces après
le déballage afin de protéger les surfaces contre
les rayures.
46
Placer les pierres pour sauna (graphique 46)
> Nettoyer soigneusement les pierres pour sauna à
l'eau courante.
> Placer les pierres dans le réservoir de telle façon
que le courant d'air de convection puisse circuler
entre les pierres:
• Déposer les pierres avec précaution et remplir
le réservoir jusqu'au bord (la quantité livrée
est supérieure à celle nécessaire)
• Ne pas mettre de pierres cassées (Ø < 35 mm)
55
Brancher le câble (graphique 55)
> Brancher le câble conformément à l'inscription.
> Le cas échéant, brancher le câble d'antenne
externe.
70
Fixer les vis à tête plate rectangulaire (graphique 70)
> Insérer les vis à tête place rectangulaire à env. 1mm
de distance du mur afin de ne pas rayer le mur.
82
Fixer les sièges (graphique 82)
> Visser d'abord toutes les vis en plastique d'une
rangée de sièges puis serrer finalement toutes les vis.
92
Placer les joints (graphique 92)
> Humidifier les joints puis les enfoncer.
8SAUNA_M_Inipi/15.09.14

Installation électrique
fr
3N ~ 380 – 415 V 50/60 Hz
6,6 kW
IN= 16 A
I∆N ≤ 30 mA
Alimentation électrique
Puissance nominale max.
Fusible
RCD
I
Pré-installation
> Poser un câble fixe pour l'alimentation électrique :
• prévoir en amont un fusible dédié et un
disjoncteur différentiel séparé (RCD)
• Poser en amont un interrupteur principal à coupure
sur tous les pôles
• Faire dépasser la ligne d'arrivée sur 3000 m
56
Raccorder le sauna (graphique 56)
REMARQUE! Éviter les dysfonctionnements !
> Ne pas relier les câbles à l'aide de serre-câbles.
I
Raccorder le câble d'alimentation à la
commande.
57
Vérifier le fonctionnement (graphique 57)
L'utilisation du poêle sans les pierres de sauna
peut entraîner la formation de températures trop
élevées.
> Utiliser uniquement le poêle avec les pierres de
sauna.
> Poser l'aimant sur le contact de la porte.
> Tester le fonctionnement.
> Retirer l'aimant.
58
Poser le câble (graphique 58)
> Les câbles d'alimentation principaux ne doivent
pas être posés parallèlement aux câbles de
commande.
SAUNA_M_Inipi/15.09.14 9

Belangrijke aanwijzingen
Betreffende deze montagehandleiding
Deze montagehandleiding is een onderdeel van de
Duravit- sauna en moet vóór de montage zorgvuldig
worden doorgelezen.
Uitleg van de signaalwoorden en symbolen
GEVAAR! Bij hoog risico, dodelijk gevaar,
zware verwondingen
AANWIJZING! Ter voorkoming van materiële schade
Verwijzing naar het hoofdstuk Elektrische
installatie
Verwijzing naar montageaanwijzingen in dit
hoofdstuk
Visuele controle noodzakelijk (bijv. i.v.m.
krassen)
1234 5
1
Verwijzing naar pakketnummer
Doelgroep en kwalificatie
De sauna mag uitsluitend door een erkend installatiebe-
drijf worden gemonteerd. De elektrische installatie mag
uitsluitend door elektriciens worden uitgevoerd.
LET OP!
De installatievoorschriften van de lokale nutsbedrijven
alsmede de voor het betreffende land geldende normen
moeten volledig in acht worden genomen.
Veiligheidsvoorschriften
GEVAAR! Levensgevaar door elektrische schok.
> De afzonderlijke componenten van de sauna NIET
demonteren.
Montage-instructie
Voor de montage op de gegevensbladen van de
voorinstallatie letten. Deze kunt u op internet
downloaden van www.duravit.com.
Minimale afstanden
Om een optimale functie van de sauna te waarborgen
en om schade aan het bouwwerk te voorkomen, moeten
absoluut de minimale afstanden tot de constructie in acht
worden genomen.
vóór 1000 mm boven 130 mm
zijkant 25 mm onder 20 mm
1
Oppervlakken controleren (afb. 1)
> De oppervlakken na het uitpakken en lostrekken
van de beschermende folie op krassen en
beschadigingen controleren.
> Na het uitpakken altijd karton als ondergrond
gebruiken om de oppervlakken tegen
beschadigingen te beschermen.
46
Saunastenen aanbrengen (afb. 46)
> De saunastenen grondig wassen onder stromend
water.
> De saunastenen zo in de houder plaatsen dat de
convectieluchtstroming goed tussen de stenen
circuleren kan:
• Stenen los plaatsen en de houder tot de rand
vullen (er zijn meer stenen meegeleverd dan
nodig zijn)
• Geen gebroken stenen gebruiken (Ø < 35 mm).
55
Kabel aansluiten (afb. 55)
> Sluit de kabel aan volgens de opschriften.
> Sluit eventueel een externe antennekabel aan.
70
Bladschroeven bevestigen (afb. 70)
> Bladschroeven tot circa 1 mm afstand ten
opzichte van de wand indraaien om geen krassen
op de wand te maken.
82
Zittingen bevestigen (afb. 82)
> Eerst alle kunststofschroeven van een zitniveau
indraaien, vervolgens de schroeven definitief
vastdraaien.
92
Pakkingen aanbrengen (afb. 92)
> De pakkingen bevochtigen en vervolgens
vastduwen.
10 SAUNA_M_Inipi/15.09.14
nl

Elektrische installatie
3N ~ 380 – 415 V 50/60 Hz
6,6 kW
IN= 16 A
I∆N ≤ 30 mA
Stroomvoorziening
Max. nominaal vermogen
Beveiliging
RCD
I
Voorinstallatie
> Vastgelegde toevoerleiding voor stroomtoevoer leggen:
• aparte zekering en lekstroom-
schakelaar (RCD) voorschakelen
• met alle polen gescheiden hoofdschakelaar
voorschakelen
• toevoerleiding 3 000 mm laten uitsteken
56
Sauna aansluiten (afb. 56)
AANWIJZING! Functiestoringen vermijden!
> Leidingen niet met kabelbinders samenbinden.
I
Toevoerleiding op besturing aansluiten.
57
Functies controleren (afb. 57)
Gebruik van de oven zonder saunastenen kan tot
ontoelaatbaar hoge temperaturen voeren.
> Gebruik de oven uitsluitend met saunastenen.
> Plaats een magneet op het deurcontact.
> Controleer de functies.
> Verwijder de magneet.
58
Kabel leggen (afb. 58)
> Hoofdtoevoerleidingen niet evenwijdig aan de
regelleidingen aanbrengen.
SAUNA_M_Inipi/15.09.14 11
nl

Información importante
Instrucciones de montaje
Estas instrucciones de montaje acompañan a la sauna
Duravit y es necesario leerlas cuidadosamente antes del
montaje.
Explicación de las indicaciones y símbolos de advertencia
¡PELIGRO! Riesgo elevado, peligro de muerte o
lesiones graves
¡ADVERTENCIA! Para evitar daños materiales
Indica el capítulo Instalación eléctrica
Indica una advertencia acerca del montaje en
este capítulo
Fíjese que no haya, por ejemplo, arañazos
1234 5
1
Indica el número de paquete
Instaladores y cualificación
La sauna únicamente podrán montarla instaladores sa-
nitarios cualificados. La instalación eléctrica solo podrán
realizarla instaladores eléctricos cualificados.
¡ADVERTENCIA!
Deberán cumplirse sin restricciones las instrucciones de
instalación de las empresas de suministro locales y las
normas específicas de cada país.
Advertencias de seguridad
¡PELIGRO! Peligro de muerte por descarga eléctrica.
> NO desmontar los diferentes componentes de la sauna.
Indicaciones de montaje
Antes de llevar a cabo el montaje, tener en cuenta las
fichas de preinstalación. Pueden descargarse en Internet
del sitio web www.duravit.com.
Distancias mínimas
Para garantizar el funcionamiento óptimo de la sauna y
evitar que se produzcan daños en el edificio, es impres-
cindible mantener las distancias mínimas con respecto al
cuerpo del edificio.
Delante 1000 mm Arriba 130 mm
Lateral 25 mm Abajo 20 mm
1
Comprobar las superficies (imagen 1)
> Una vez que haya desembalado el producto
y haya retirado las películas protectoras
comprobar que las superficies no estén dañadas
ni que presenten arañazos.
> Cuando haya desembalado el producto colocar
siempre cartón por debajo para proteger las
superficies de daños.
46
Colocar las piedras de la sauna (imagen 46)
> Lavar bien las piedras de la sauna con agua
corriente.
> Colocar las piedras de la sauna de tal forma que
la corriente de aire de convección pueda circular
bien entras las piedras:
• Colocar las piedras de forma que queden
sueltes y llenar el contenedor hasta el borde (el
volumen de suministro es mayor que la canti-
dad necesaria)
• No colocar piedras rotas (Ø < 35 mm)
55
Conectar el cable (imagen 55)
> Conectar el cable según la inscripción.
> Si es necesario, conecte un cable de antena
externo.
70
Fijar los tornillos de aletas (imagen 70)
> Atornillar los tornillos de aletas guardando una
distancia de hasta aprox. 1 mm con la pared para
no rayar la pared.
82
Fijar los asientos (imagen 82)
> Después, atornillar los tornillos de plástico en un
nivel de asiento, después apretar los tornillos de
forma definitiva.
92
Colocar las juntas (imagen 92)
> Humedecer las juntas y presionarlas después.
12 SAUNA_M_Inipi/15.09.14
es

Instalación eléctrica
3N ~ 380 – 415 V 50/60 Hz
6,6 kW
IN= 16 A
I∆N ≤ 30 mA
Alimentación eléctrica
Potencia nominal máx.
Dispositivo de seguridad
RCD
I
Preinstalación
> Colocar el cable para el suministro eléctrico bien fijado:
• instalar por separado un fusible y un dispositivo dife-
rencial (DDR)
• instalar un interruptor principal omnipolar
• Dejar que el cable de alimentación sobresalga
3.000mm
56
Fijar la sauna (imagen 56)
¡ADVERTENCIA! Para evitar los fallos de
funcionamiento
> No atar los cables juntos con una brida.
I
Conectar el cable de alimentación al mando..
57
Comprobar las funciones (imagen 57)
La operación de la estufa sin piedras de sauna
puede hacer que la temperatura aumente a un
punto inadmisible.
> Operar la estufa solo con piedras de sauna.
> Colocar el imán en el contacto de la puerta.
> Comprobar las funciones.
> Retirar el imán
58
Colocar el cable (imagen 58)
> No colocar los cables de alimentación principales
de forma paralela a los cables de mando.
SAUNA_M_Inipi/15.09.14 13
es

Indicazioni importanti
Riguardo alle istruzioni di montaggio
Queste istruzioni di montaggio sono parte integrante
della sauna Duravit e dovranno essere lette
accuratamente prima del montaggio.
Legenda
PERICOLO! Rischio elevato, pericolo di morte, gravi
infortuni
NOTA! Per evitare danni materiali
Riferimento al capitolo Installazione elettrica
Riferimento alla nota al montaggio in questo
capitolo
Richiesta di ispezione visiva (es. per cercare
graffi)
1234 5
1
Riferimento al numero di pacchetto
Rivolgersi a tecnici qualificati
La sauna deve essere installata esclusivamente da tecnici
specializzati e qualificati. L'installazione elettrica deve
essere eseguita solo da elettricisti qualificati.
NOTA!
Nell'installazione rispettare sempre rigorosamente le
normative specifiche di enti di approvvigionamento locali
e le norme nazionali.
Indicazioni di sicurezza
PERICOLO! Pericolo di morte da scossa elettrica.
> NON smontare i singoli componenti della sauna.
Indicazioni per l'installazione
Prima di eseguire il montaggio osservare le schede
tecniche di preinstallazione. Tali schede sono scaricabili
da internet al sito www.duravit.com.
Distanze minime
Per garantire un funzionamento ottimale della sauna
ed evitare danni alle opere in muratura è indispensabile
mantenere le distanze minime dai corpi in muratura.
davanti 1000 mm sopra 130 mm
di lato 25 mm sotto 20 mm
1
Controllare le superfici (fig. 1)
> Controllare le superfici dopo il disimballo e
la rimozione delle pellicole protettive per
individuare eventuali graffi e danni.
> Dopo il disimballo mettere sempre del cartone al
di sotto per proteggere le superfici dai danni.
46
Posa delle pietre della sauna (fig. 46)
> Lavare con cura le pietre della sauna sotto acqua
corrente.
> Posare le pietre della sauna nell'apposito
contenitore in modo da ottenere una buona
circolazione del flusso d'aria convettiva fra le pietre:
• Posare le pietre tenendole un po' distanziate e
riempire il contenitore fino al bordo (la fornitura
contiene più pietre del necessario)
• Non inserire pietre rotte (Ø < 35 mm)
55
Collegare i cavi (fig. 55)
> Collegare i cavi secondo la dicitura.
> Se necessario, collegare il cavo dell'antenna
esterno.
70
Fissaggio delle viti a testa a chiave piatta
rettangolare (fig. 70)
> Avvitare le viti a testa a chiave piatta
rettangolare fino a 1 mm circa di distanza dalla
parete per evitare di graffiare la parete.
82
Fissaggio delle panche (fig. 82)
> Per prima cosa avvitare tutte le viti in plastica
di un piano delle panche, quindi serrare
definitivamente le viti.
92
Applicazione delle guarnizioni (fig. 92)
> Inumidire le guarnizioni e spingerle in sede.
14 SAUNA_M_Inipi/15.09.14
it

Installazione elettrica
3N ~ 380 – 415 V 50/60 Hz
6,6 kW
IN= 16 A
I∆N ≤ 30 mA
Alimentazione
Potenza nominale max.
Interruttori di protezione
RCD
i
Preinstallazione
> Predisporre il cavo di alimentazione:
• Predisporre una messa a terra ed un salvavita (RCD)
separati
• Collegare a monte l'interruttore principale onnipola-
re sezionatore
• Far fuoriuscire il cavo di alimentazione per una lung-
hezza di 3 000 mm
56
Collegamento della sauna (fig. 56)
NOTA! Evitare anomalie di funzionamento!
> Non legare insieme i cavi con apposite fascette.
i
Collegare il cavo di alimentazione al comando.
57
Controllo delle funzioni (fig. 57)
Il funzionamento della stufa senza le apposite pietre
per sauna può portare a temperature troppo elevate
non consentite.
> Utilizzare la stufa solo con le pietre per sauna.
> Mettere il magnete a contatto con la porta.
> Controllare le funzioni.
> Rimuovere il magnete.
58
Posare i cavi (fig. 58)
> Non posare i cavi principali paralleli ai cavi di
comando.
SAUNA_M_Inipi/15.09.14 15
it

Indicações importantes
Sobre as instruções de montagem
Estas instruções de montagem são parte integrante da
sauna Duravit e devem ser lidas com atenção antes da
montagem.
Descrição das palavras-chave e dos símbolos
PERIGO! Risco elevado,perigo de morte,
ferimentos graves.
NOTA! Prevenção de danos materiais
Referência ao capítulo Instalação eléctrica
Referência à indicação de montagem neste
capítulo
Solicitação para examinar (p.ex. quanto a
arranhões)
1234 5
1
Referência ao número do pacote
Grupo-alvo e qualificação
A sauna só deve ser montada por instaladores sanitários
qualificados. A instalação eléctrica só deve ser realizada
por instaladores eléctricos qualificados.
NOTA!
Devem ser respeitadas as directivas de instalação locais
assim como as normas específicas do país.
Indicações de segurança
PERIGO! Perigo de vida devido a choque eléctrico.
> NÃO desmontar os componentes individuais da sauna.
Indicações de montagem
Antes da montagem devem ser observadas as fichas
de dados para pré-instalação. Estas encontram-se na
internet, para download, em www.duravit.com.
Distâncias mínimas
Para assegurar um funcionamento otimizado da sauna e
para evitar danos na construção, é imprescindível manter
as distâncias mínimas em relação à construção.
na frente 1000 mm em cima 130 mm
nos lados 25 mm em baixo 20 mm
1
Verificar as superfícies (gráfico 1)
> Depois de desembalar e de remover as películas
de protecção, se deve controlar as superfícies
quanto a arranhões e danos.
> Depois de desembalar, se deve sempre forrar o
chão com papelão para proteger as superfícies
de danos.
46
Colocar as pedras de sauna (gráfico 46)
> Lavar bem as pedras de sauna, sob água
corrente.
> Colocar as pedras de sauna no recipiente para
as pedras, de modo que a corrente de ar de
convecção possa circular bem entre as pedras:
• Agrupar as pedras, bem soltinhas, no recipien-
te e encher até a borda (o volume de forne-
cimento contém mais do que a quantidade
necessária)
• não colocar pedras quebradas (Ø < 35 mm)
55
Conexão de cabos (gráfico 55)
> Conectar os cabos de acordo com a descrição.
> Se necessário, pode ser conectado um cabo de
antena externo.
70
Fixar os parafusos de cabeça furada (gráfico 70)
> Atarraxar os parafusos de cabeça furada até 1mm
de distância da parede, para não arranhar a parede.
82
Fixar os assentos (gráfico 82)
> Primeiro devem ser atarraxados todos os
parafusos de plástico de um assento e, em
seguida, apertar os parafusos permanentemente.
92
Aplicar as vedações (gráfico 92)
> Umedecer as vedações e, em seguida, introduzi-las.
16 SAUNA_M_Inipi/15.09.14
pt

Instalação eléctrica
3N ~ 380 – 415 V 50/60 Hz
6,6 kW
IN= 16 A
I∆N ≤ 30 mA
Alimentação de corrente eléctrica
Potência nominal máx.
Protecção
Protecção diferencial residual
I
Pré-instalação
> Cabo de alimentação instalado de forma fixa para
alimentação de corrente eléctrica:
• instalar um disjuntor separado e um dispositivo de
protecção diferencial residual (RCD)
• instalar um interruptor principal que separa todos
os pólos
• Deixar o cabo de alimentação sobressair 3 000 mm
56
Conectar a sauna (gráfico 56)
NOTA! Evitar erros de funcionamento!
> Não amarrar os cabos com agrupadores de
cabos.
I
Ligar o cabo de alimentação à tomada de rede
eléctrica.
57
Verificar as funções (gráfico 57)
A operação do forno sem pedras de sauna pode
levar a temperaturas inadmissivelmente altas.
> Só operar o forno com pedras de sauna.
> Colocar o ímã no contacto da porta.
> Verificar as funções.
> Remover o ímã.
58
Instalação de cabos (gráfico 58)
> Não instalar os cabos de alimentação
paralelamente aos condutores de comando.
SAUNA_M_Inipi/15.09.14 17
pt

Vigtige henvisninger
Om monteringsvejledningen
Denne monteringsvejledning hører med til Duravit sauna
og skal læses omhyggeligt igennem før monteringen.
Forklaring af signalordene og symbolerne
FARE! Ved høj risiko, fare med døden til følge,
alvorlige kvæstelser
BEMÆRK! For at undgå tingskader
Henviser til kapitel Elinstallation
Henviser til Monteringsanvisninger i dette
kapitel
Opfordrer til visuel kontrol (f.eks. for ridser)
1234 5
1
Henviser til pakkenummer
Målgruppe og kvalifikationer
Saunaen må kun monteres af uddannede sanitærinstalla-
tører. Elinstallationen må kun gennemføres af uddannede
el-installatører.
BEMÆRK!
Lokale installationsforskrifter og landespecifikke stan-
darder skal altid overholdes.
Sikkerhedsforskrifter
FARE! Livsfare som følge af elektrisk stød.
> Demonter IKKE de enkelte komponenter fra saunaen.
Monteringsvejledning
Følg forinstallationsdatabladene, før montering finder
sted. Disse kan downloades fra internettet under
www.duravit.com.
Mindsteafstande
For at sikre, at saunaen fungerer optimalt, og for at
undgå skader på vægge og lofter, er det meget vigtigt, at
mindsteafstandene til vægge og lofter overholdes.
foran 1000 mm foroven 130 mm
til siden 25 mm nedenunder 20 mm
1
Overfladerne kontrolleres (grafik 1)
> Kontrollér overfladerne for ridser og
beskadigelser efter udpakningen og fjernelsen af
beskyttelsesfolien.
> Læg altid karton under delene efter udpakningen
for at beskytte overfladerne imod beskadigelser.
46
Saunasten ilægges (grafik 46)
> Vask saunastenene grundigt under rindende
vand.
> Anbring saunastenene sådan i stenbeholderen,
at konvektionsluftstrømmen kan cirkulere godt
imellem stenene:
• Læg stenene løst i og fyld beholderen til
randen (leveringsomfanget er større end den
påkrævede mængde)
• Læg ikke ituslåede sten i beholderen
(Ø < 35 mm)
55
Kabel tilsluttes (grafik 55)
> Tilslut kablet i henhold til påskriften.
> Om nødvendigt tilsluttes det eksterne antennekabel.
70
Bladskruer fastgøres (grafik 70)
> Skru bladskruerne ind til en afstand fra væggen
på ca. 1 mm, så væggen ikke bliver ridset.
82
Sædet fastgøres (grafik 82)
> Skru først alle kunststofskruer til et sædeniveau
ind og fastspænd dem derefter.
92
Tætningslister anbringes (grafik 92)
> Fugt tætningslisterne og tryk dem ind.
18 SAUNA_M_Inipi/15.09.14
da

Elinstallation
I
3N ~ 380 – 415 V 50/60 Hz
6,6 kW
IN= 16 A
I∆N ≤ 30 mA
Strømforsyning
Maks. nominel effekt
Sikring
RCD (fejlstrømsrelæ)
I
Før installation
> Træk fastinstalleret elledning til strømforsyning:
• Installér en separat afsikring og fejlstrøm-beskyttel-
sesanordning (RCD)
• Fordobl en hovedafbryder til afbrydelse af alle poler
• Sørg for, at elledningen stikker 3000 mm ud
56
Sauna tilsluttes (grafik 56)
BEMÆRK! Undgå funktionsfejl!
> Bind ikke ledninger sammen med kabelholdere.
I
Tilslut elledningen til styringen.
57
Funktionerne kontrolleres (grafik 57)
Anvendelse af ovnen uden saunasten kan medføre
for høje temperaturer.
> Ovnen må kun anvendes med saunasten.
> Sæt magneten fast på dørkontakten.
> Kontrollér funktionerne.
> Fjern magnet.
58
Placering af kabel (grafik 58)
> Træk ikke hovedledningerne parallelt med
styreledningerne.
SAUNA_M_Inipi/15.09.14 19
da

Tärkeä ohje
Asennusohjeesta
Tämä asennusohje on Duravit-saunan
osa ja se on luettava huolellisesti ennen asennusta.
Merkkisanojen ja symbolien selitys
VAARA! Erittäin vaaralliset tilanteet,
kuolemaan johtavat vaarat, vakavat
loukkaantumiset
OHJE! Aineellisten vahinkojen välttäminen
Viittaus lukuun Sähköasennus
Viittaus tässä luvussa olevaan
asennusohjeeseen
Kehotus silmämääräiseen tarkastukseen (esim.
naarmut).
1234 5
1
Viite pakkausnumeroon
Kohderyhmät ja pätevyysvaatimukset
Saunan saavat asentaa ainoastaan koulutetut LVI-
asentajat. Sähköasennuksen saavat suorittaa ainoastaan
koulutetut sähköasentajat.
OHJE!
Paikallisen sähkö- ja vesilaitoksen asennusmääräyksiä
sekä maakohtaisia normeja on ehdottomasti noudatettava.
Turvallisuusohjeita
VAARA! Sähköiskusta aiheutuva hengenvaara.
> ÄLÄ pura saunan yksittäisiä komponentteja.
Asennusohjeet
Huomioi asennustietolehtiset ennen asennusta. Ne
voidaan ladata internetissä osoitteesta www.duravit.com.
Vähimmäisetäisyydet
Saunan ihanteellisen toiminnan takaamiseksi ja raken-
nusvaurioiden välttämiseksi on ehdottomasti noudatetta-
va vähimmäisetäisyyksiä rakennuksen runkoon.
edessä 1000 mm ylhäällä 130 mm
sivussa 25 mm alhaalla 20 mm
1
Pintojen tarkastaminen (kuva 1)
> Tarkasta pinnat pakkauksesta purkamisen ja
suojamuovin poistamisen jälkeen naarmujen ja
vaurioiden varalta.
> Aseta aina alle pahvi pakkauksesta purkamisen
jälkeen pintojen suojaamiseksi vaurioitumiselta.
46
Kiuaskivien ladonta (kuva 46)
> Pese kiuaskivet perusteellisesti juoksevan veden
alla.
> Lado kiuaskivet kivitilaan niin, että ilma pääsee
kiertämään hyvin kivien välissä:
• Lado kivet ilmavasti ja täytä kivitila reunoihin
asti (toimitusmäärä on suurempi kuin vaaditta-
va määrä)
• Älä käytä särkyneitä kiviä (Ø < 35 mm)
55
Kaapeliliitäntä (kuva 55)
> Liitä kaapelit näytetyllä tavalla.
> Liitä tarvittaessa ulkoinen antennikaapeli.
70
Lehtiruuvien kiinnittäminen (kuva 70)
> Kierrä lehtiruuvit paikoilleen n. 1 mm:n
etäisyydelle seinästä, jotta seinä ei naarmuunnu.
82
Lauteiden kiinnittäminen (kuva 82)
> Kierrä aluksi kaikki yhden laudetason
muoviruuvit paikoilleen, kiristä ruuvit sitten
lopulliseen tiukkuuteen.
92
Tiivisteiden kiinnittäminen (kuva 92)
> Kostuta tiivisteet ja paina ne sitten paikoilleen.
20 SAUNA_M_Inipi/15.09.14
fi
