DURAVIT Paiova 5 7X0394 User manual

Leben im Bad
Living bathrooms
Paiova 5
Montageanleitung Whirlwanne mit angeformter Acrylverkleidung
Mounting instructions Whirltub with formed acrylic panel
Notice de montage Baignoire à remous avec habillage acrylique moulé
Montagehandleiding Whirlbad met aangegoten acrylbekleding
Instrucciones de montaje Bañera de hidromasaje con faldón acrílico moldeado
Istruzioni di montaggio Vasca idromassaggio con rivestimento acrilico adattato
Instruções de montagem Banheira de hidromassagem com revestimento acrílico modelado
Monteringsvejledning Spa-badekar med formet akrylpanel
Asennusohje Poreallas, jossa muotoiltu akryylipaneeli
Monteringsanvisning Boblebad med støpt akrylpanel
Monteringsanvisning Bubbelbadkar med panel av akryl i ett stycke
Paigaldusjuhend Vormitud akrüülpaneeliga mullivann
Instrukcja montażu Wanna z hydromasażem z uformowanym poszyciem akrylowym
       
Montážní návod Vírivá vana s tvarovaným akrylátovým panelem
Návod na montáž Vírivka s tvarovaným akrylátovým obkladom
Szerelési útmutató Whirl kád formázott akril köpennyel
Upute za montažu Hidromasažna kada s oblikovanim plaštom od akrila
Instrucţiuni de instalare Cadă jacuzzi cu mască acrilică turnată
Navodila za montažo Masažna kad z oblikovano akrilno oblogo
       o
Montāžas instrukcija Virpuļvanna ar atbilstošas formas akrila apšuvumu
Montavimo instrukcija Sūkurinė vonia su priderintos formos
Montaj kılavuzu Kalıp şeklinde akrilik panelli masajlı küvet
安装说明书 带模制亚克力面板的按摩浴缸
설치 설명서 아크릴 성형 패널이 부착된 월풀 욕조
設置説明書 成形アクリルパネル

256984_WH_M_Paiova 5_integrated panel/19.08.3
Paiova 5
# 7X0394
# 7X0395
# 7X0396
# 7X0397

56984_WH_M_Paiova 5_integrated panel/19.08.3 3
Wichtige Hinweise Elektroinstallation 4
Important information Electrical installation 6
Remarques importantes Installation électrique 8
Belangrijke aanwijzingen Elektrische installatie 10
Información importante Instalación eléctrica 12
Indicazioni importanti Installazione elettrica 14
Indicações importantes Instalação eléctrica 16
Vigtige henvisninger Elinstallation 18
Tärkeä ohje Sähköasennus 20
Viktig informasjon Elektroinstallasjon 22
Viktig information Elinstallation 24
Olulised nõuanded Elektripaigaldus 26
Ważne informacje Instalacja elektryczna 28
    30
Důležité pokyny Elektroinstalace 32
Dôležité upozornenia Elektroinštalácia 34
Fontos tudnivalók Elektromos telepítési munkák 36
Važne napomene Elektroinstalacija 38
Indicaţii importante Instalarea electrică 40
Pomembni napotki Električna inštalacija 42
   44
Svarīgi norādījumi Elektroinstalācija 46
Svarbūs nurodymai Elektros instaliacija 48
Önemli bilgiler Elektrik tesisatı 50
重要说明 电气安装 52
주의 사항 전기장치 설치 54
重要注意事項 電気設備 56
58
Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,
, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, , Montāža, Montavimas, Montaj, 安装, 설치, 設置, , 60
en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhkojaar

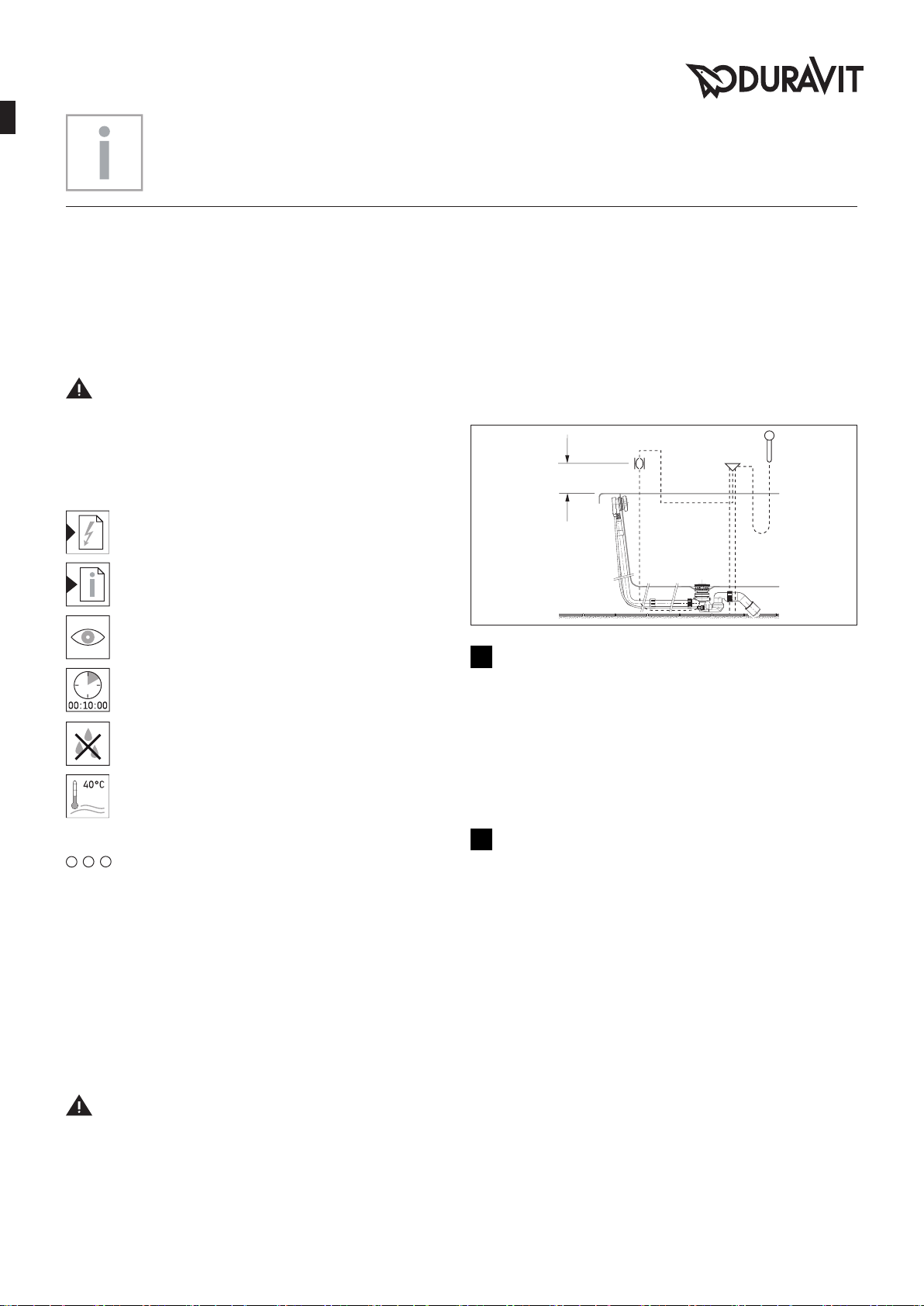

Zur Montageanleitung
Diese Montageanleitung ist Bestandteil der Duravit Whirl-
wanne und ist vor der Montage sorgfältig zu lesen.
Erklärung der Signalwörter und Symbole
GEFAHR! Bei hohem Risiko, tödlichen Gefahren,
schweren Verletzungen
HINWEIS! Bei möglichen Sachschäden
Verweis auf Kapitel Elektroinstallation
Verweis auf Montagehinweis in diesem Kapitel
Aufforderung zum Sichten (z.B. auf Kratzer)
Angabe der Zeitdauer (z.B. 10 Minuten)
Aufforderung zum Prüfen auf Dichtigkeit
Angabe der Temperatur
Bedieneinheit
(Anzahl richtet sich nach dem Whirlsystem)
Zielgruppe und Qualifikation
Die Whirlwanne darf nur durch ausgebildete
Sanitärinstallateure montiert werden. Die
Elektroinstallation darf nur von ausgebildeten
Elektroinstallateuren durchgeführt werden.
HINWEIS! Installationsvorschriften örtlicher
Versorgungsunternehmen sowie länderspezfische
Normen sind uneingeschränkt einzuhalten.
Sicherheitshinweise
GEFAHR! Lebensgefahr durch Stromschlag.
> Komponenten der Whirlwanne NICHT demontieren.
Montagehinweise
Vor der Montage Vorinstallationsdatenblätter beachten.
Diese stehen im Internet unter www.pro.duravit.com zum
Download bereit.
HINWEIS!
Bei Wannen mit Bodenzulauf ist bauseits ein
Rohrunterbrecher zwingend erforderlich.
> Einbauschema beachten.
22
Whirlsystem prüfen (Grafik 22)
> Whirlsystem 10 Minuten anschalten: bei
Kreisläufen mit Intensitätsstufen diese einmal
komplett durchlaufen.
> Wasser in der Wanne lassen, 10 Minuten
warten.
> Dichtheit prüfen.
> Falls Anpassungen notwendig sind, Prüfung
wiederholen.
24
Revision (Grafiken 24)
> Revisionspanel muss zur Revision zugänglich
und abnehmbar sein.
Wichtige Hinweise
456984_WH_M_Paiova 5_integrated panel/19.08.3
de
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
Ge ndert
Modified
Gepr ft
Certified
Datum
Date Name Ma§stab
Scale
Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optischeVernderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und berlaufgarnitur mit Bodenzulauf
fr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

600
600
2250*
0
1
2
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
IΔN ≤ 30 mA
* oder Höhe des
höchsten fest
angebrachten
Brausekopfes/
Wasserauslasses;
je nachdem, was
höher ist
18

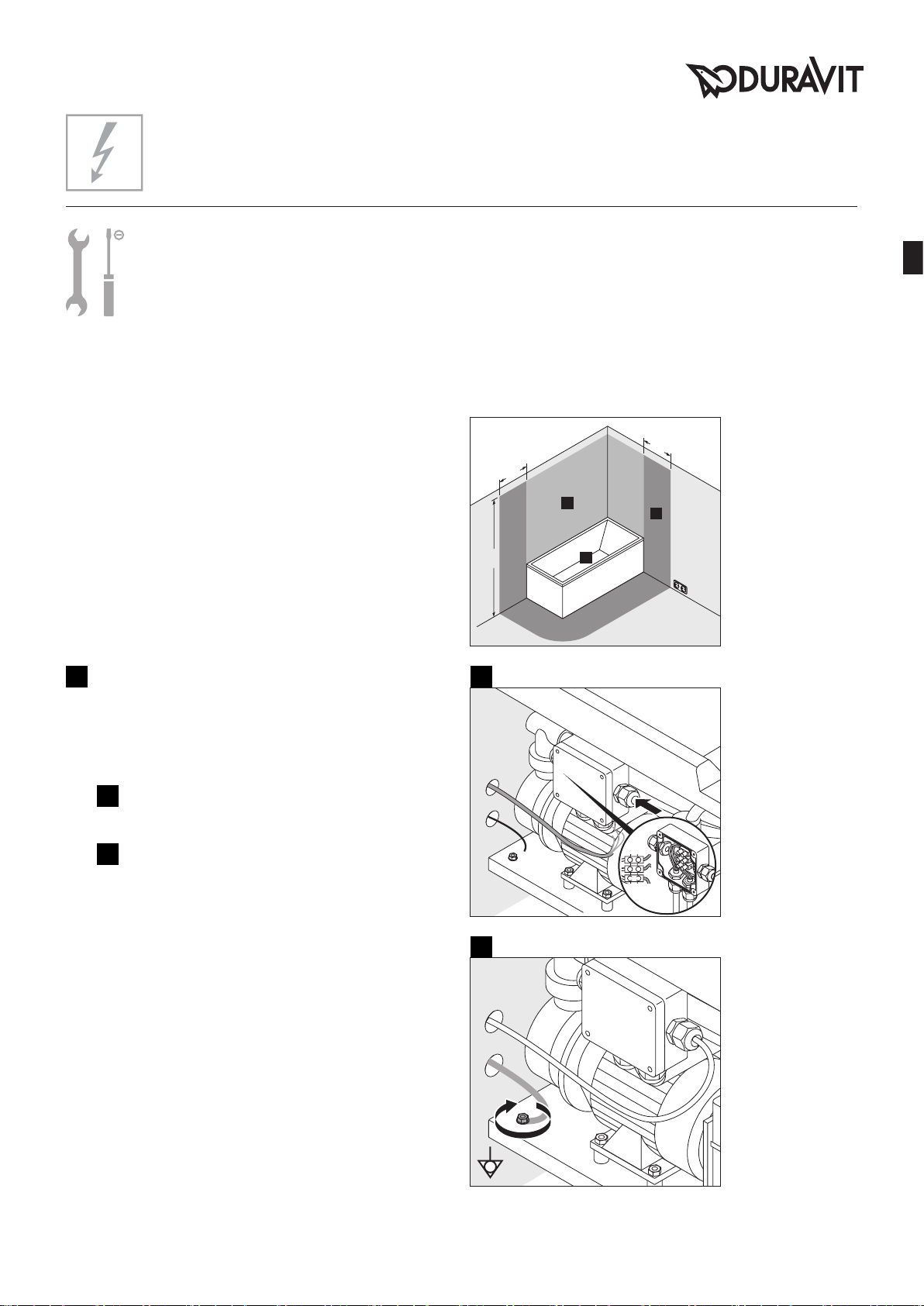

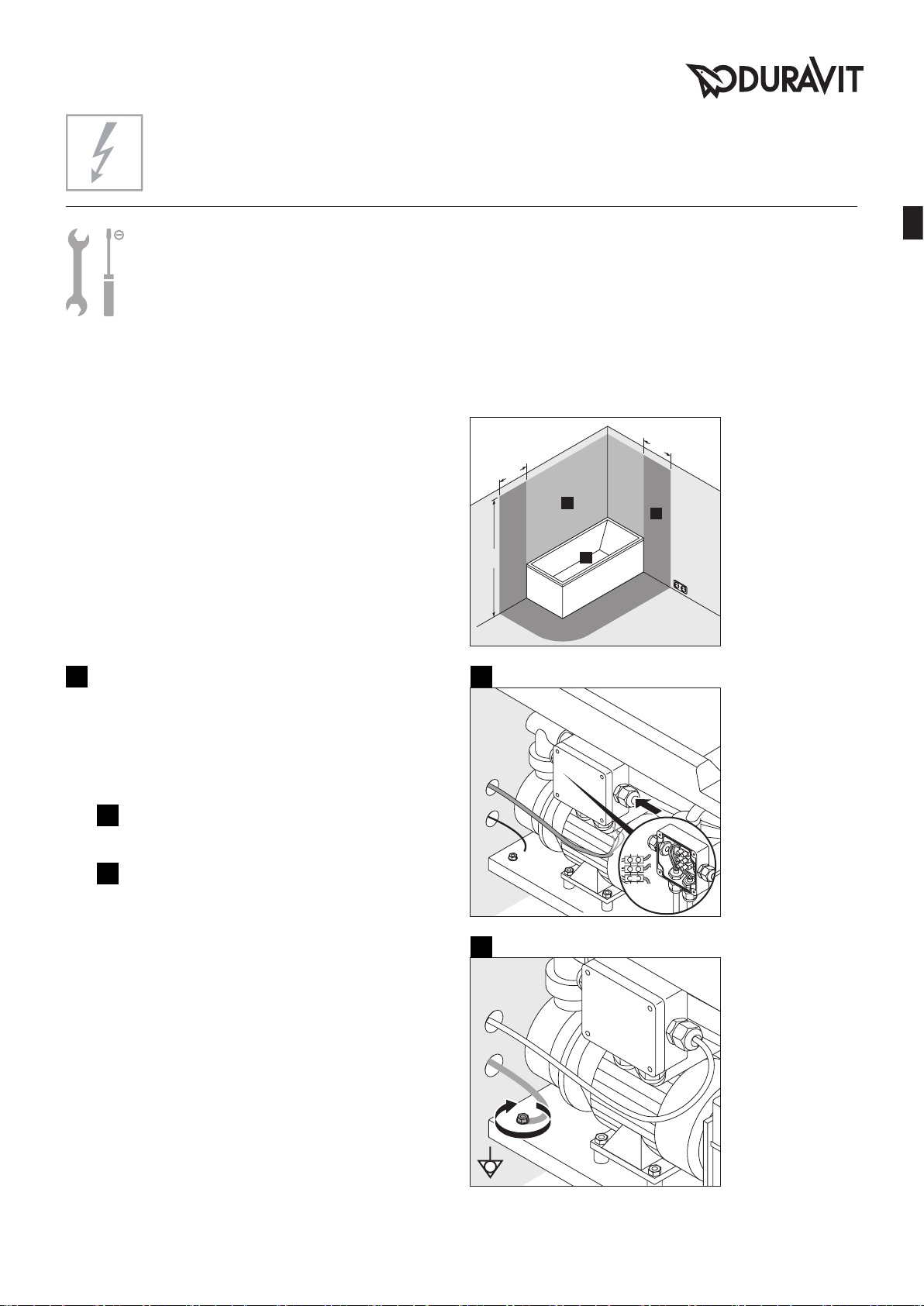

Whirlwanne anschließen (Grafik 18)
HINWEIS! Funktionsstörungen vermeiden!
• Leitungen nicht mit Kabelbindern zusammenbinden.
• Zuleitung nicht parallel zu Steuerleitungen verlegen.
I
Zuleitung an Netzanschlussdose anschließen.
II
Potentialausgleichsleitung an Whirlwanne
anschließen.
Vorinstallation
> Festverlegte Zuleitung für Stromversorgung legen:
• separate Absicherung und
Fehlerstrom-Schutzeinrichtung (RCD) vorschalten
• allpolig trennenden Hauptschalter
außerhalb der vorgegebener Schutzzonen (0 - 2)
vorschalten
• Zuleitung 3 000 mm herausschauen lassen
> Leitung für Potentialausgleich legen:
• Leitung 3 000 mm herausschauen lassen
Stromversorgung
Absicherung
RCD
Elektroinstallation
56984_WH_M_Paiova 5_integrated panel/19.08.3 5
de

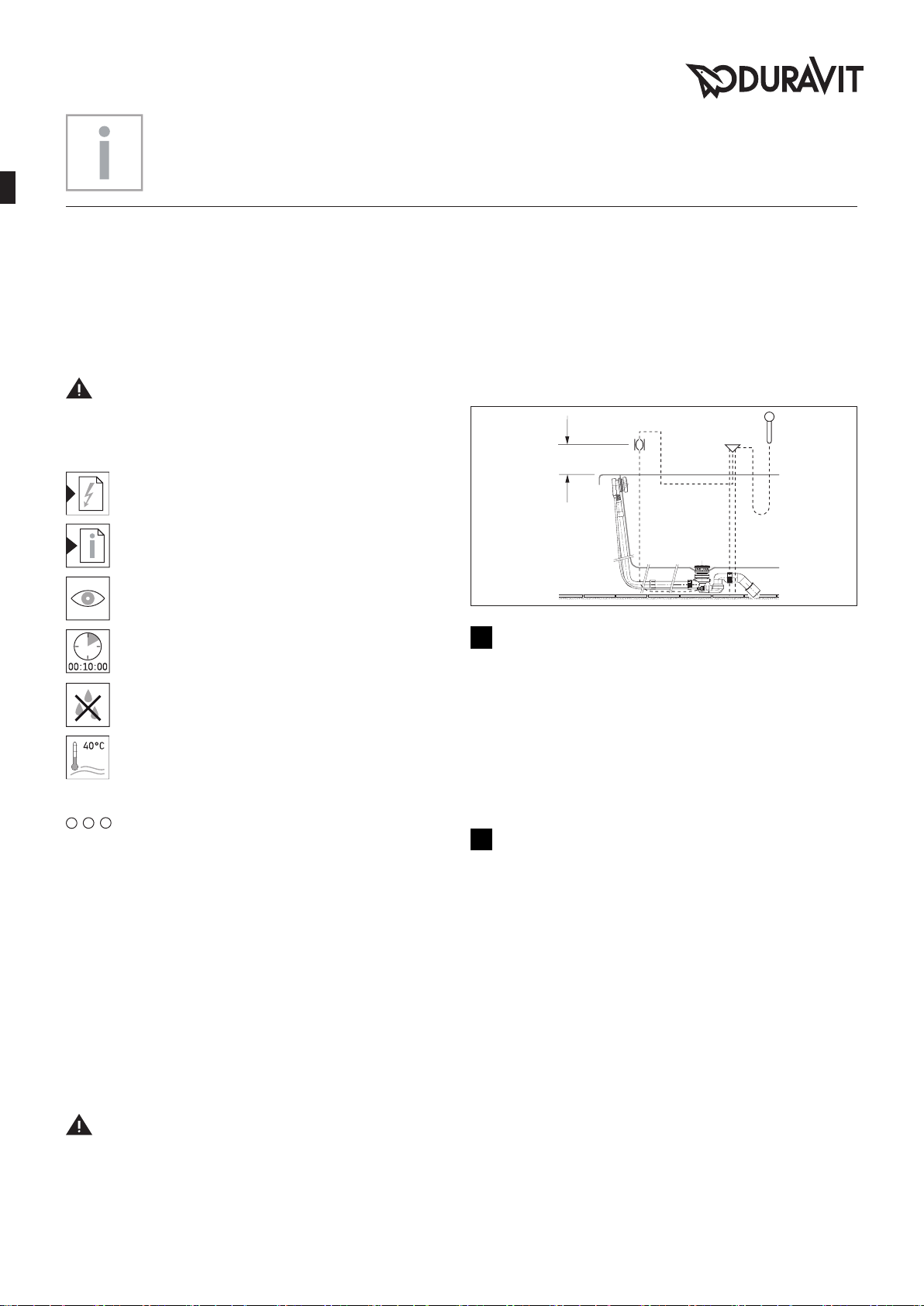

Regarding the mounting instructions
These mounting instructions come as part of the
Duravit whirltub and should be read carefully prior to
installation.
Explanation of the key words and symbols
DANGER! At high risk of fatal hazards or serious
injuries
NOTE! In the case of potential damage to
property
Link to the Electrical Installation section
Link to the installation information in this
section
Inspection (e.g. for scratches)
Indication of the length of time (e.g. 10 minutes)
Inspect to check for leak tightness
Indication of the temperature
Control unit (Number depends on the whirl
system)
Target group and qualification
The whirltub must only be installed by trained plumbing
engineers. The electrical installation may only be carried
out by qualified electricians.
NOTE! Local installation regulations and any country-
specific standards must be observed at all times.
Safety information
DANGER! Risk of fatal electric shock.
> Do NOT remove any whirltub components.
Installation information
Please read pre-installation datasheets prior to the
installation. These are available to download on the
Internet at www.pro.duravit.com.
NOTE!
If the tray has a base inlet, a pipe interrupt must always
be installed on-site.
> See installation diagram.
22
Checking the whirl system (Diagram 22)
> Switch on the whirl system for 10 minutes:
Run this through once completely in the case of
circuits with different levels of intensity.
> Leave the water in the bathtub and wait 10
minutes.
> Check to make sure that it is leak-tight.
> If adjustments are required, repeat the check.
24
Maintenance (Diagram 24)
> The maintenance panel must be accessible and
removable for maintenance.
656984_WH_M_Paiova 5_integrated panel/19.08.3
en
Important information
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
Ge ndert
Modified
Gepr ft
Certified
Datum
Date Name Ma§stab
Scale
Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optischeVernderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und berlaufgarnitur mit Bodenzulauf
fr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

600
600
2250*
0
1
2
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
IΔN ≤ 30 mA
* or the height of
the highest shower
head / water outlet
that is permanently
installed; depending
on which is higher
18

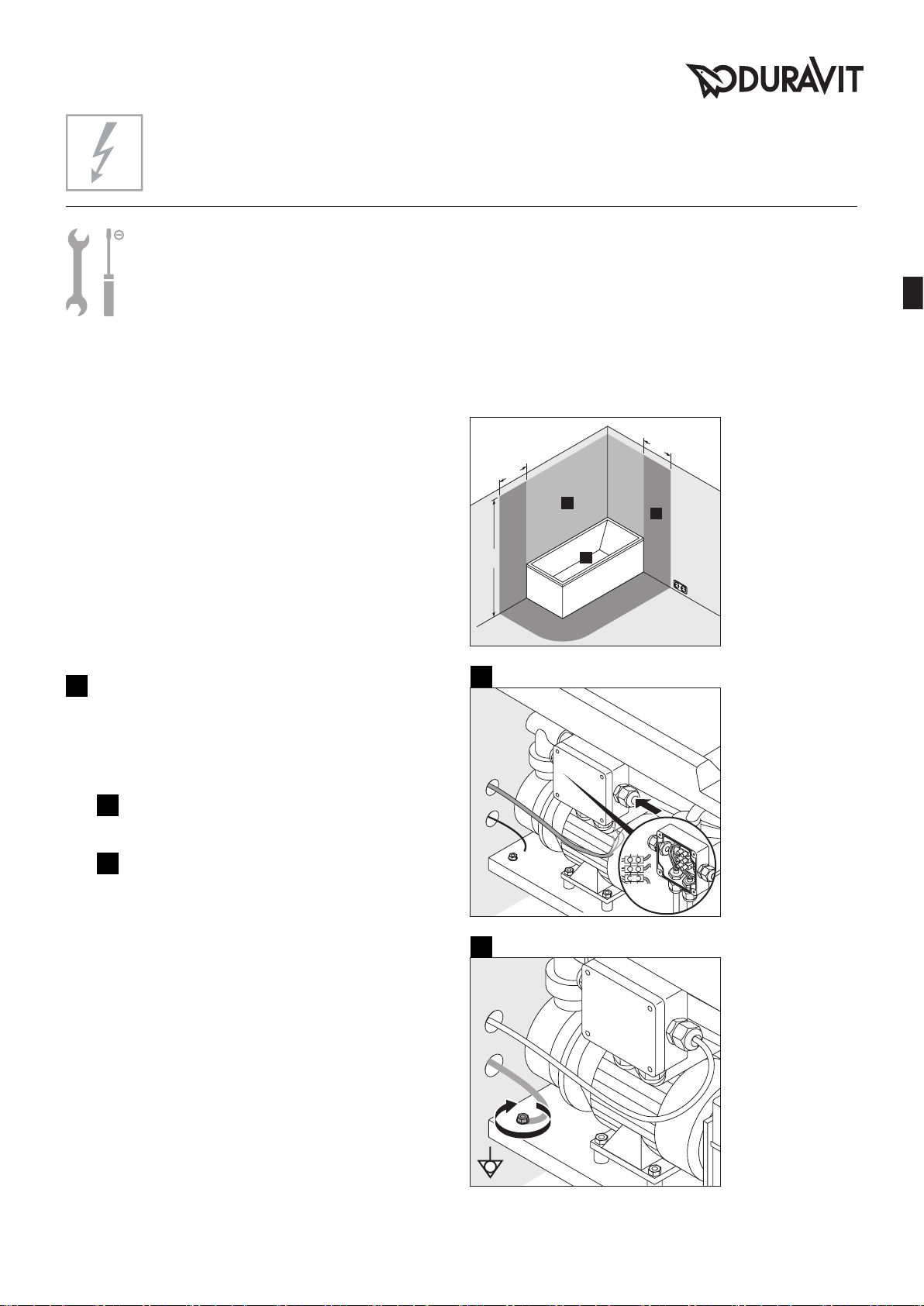

Connecting the whirltub (Diagram 18)
NOTE! Avoiding any malfunctions!
• Do not fasten the cables together with cable ties.
• Do not install the supply line parallel to the control
cables.
I
Connect the supply line to the mains supply
socket.
II
Connect the potential equalisation cable to the
whirltub.
56984_WH_M_Paiova 5_integrated panel/19.08.3 7
enen
Pre-installation
> Installing a permanent power supply line:
• Pre-connect a separate fuse and residual current
operating device (RCD)
• Pre-connect an all-pole separating main switch
outside the prescribed safety areas (0 - 2)
• Allow the supply line to protrude by 3,000 mm
> Laying the potential equalisation cable:
• Allow the cable to protrude by 3,000 mm
Power supply
Fuse protection
RCD
Electrical installation

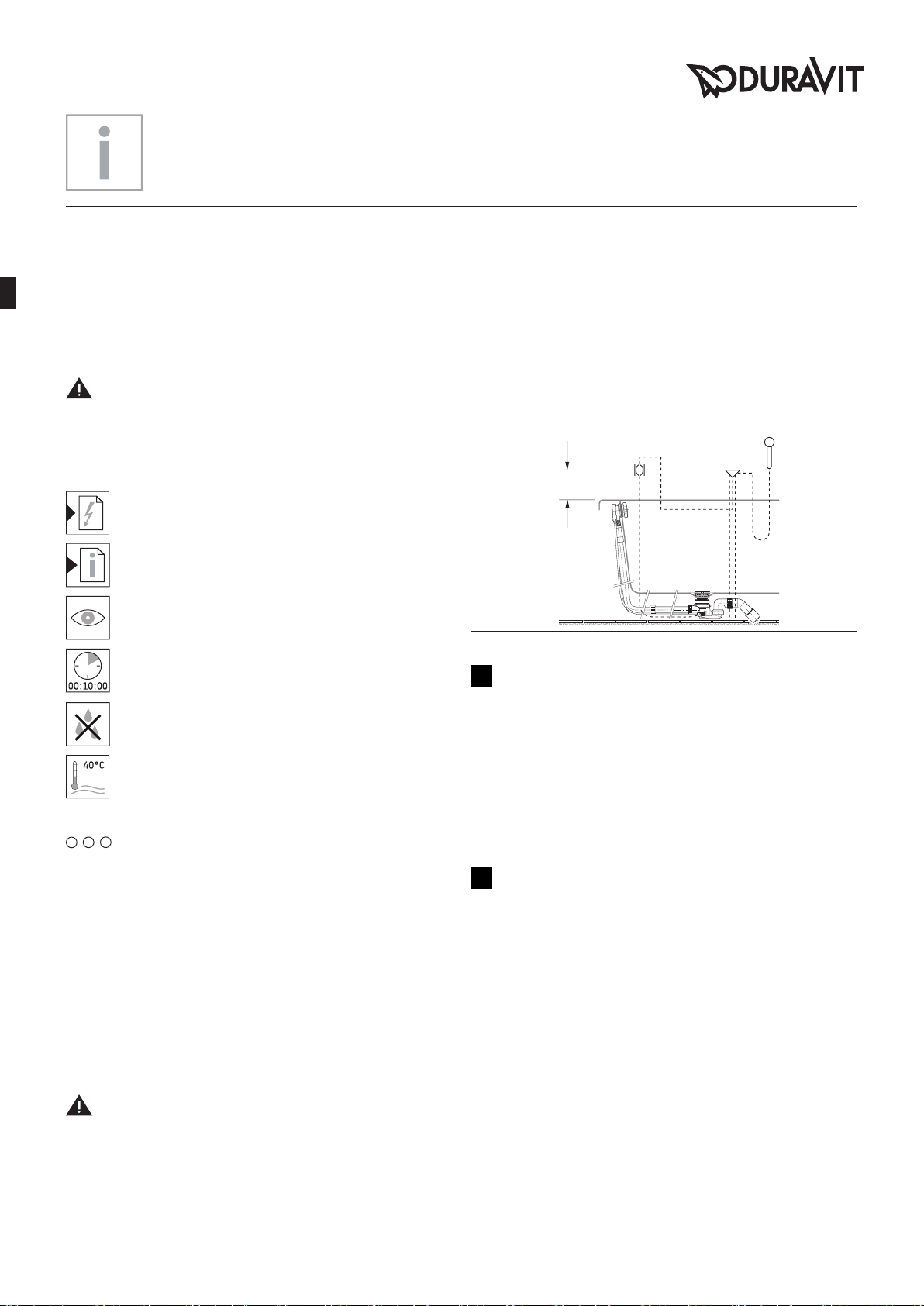

Concernant la notice de montage
Cette notice de montage fait partie de la baignoire balnéo
Duravit et doit être lue soigneusement avant le montage.
Explication des avertissements et symboles
DANGER! En cas de risques élevés, dangers
mortels, blessures graves
REMARQUE! En cas de dégâts matériels
éventuels
Référence au chapitre Installation électrique
Référence à la consigne de montage dans ce
chapitre
Invitation à vérifier (par ex. les rayures)
Indication de la durée (par ex. 10 minutes)
Invitation à vérifier l'étanchéité
Indication de la température
Unité de commande
(quantité en fonction du système balnéo)
Groupe cible et qualification
La baignoire balnéo doit uniquement être montée par des
installateurs sanitaires formés à cet effet. L'installation
électrique doit uniquement être réalisée par des installa-
teurs électriques qualifiés.
REMARQUE! L'installation doit obligatoirement être réa-
lisée selon les consignes d'installation des fournisseurs
locaux ainsi que les normes spécifiques aux pays.
Consignes de sécurité
DANGER! Danger de mort par choc électrique.
> NE PAS démonter les composants de la baignoire
balnéo.
Consignes de montage
Avant le montage, lire les fiches techniques de préinstal-
lation. Celles-ci peuvent être téléchargées sur Internet
via le site www.pro.duravit.com.
REMARQUE!
Sur les baignoires à arrivée d’eau au sol, un rupteur de
tuyau doit obligatoirement être monté côté bâtiment.
> Respecter le schéma de montage.
22
Vérifier le système balnéo (graphique 22)
> Mettre le système balnéo en marche pendant
10 minutes : pour les circuits avec niveaux
d'intensité, ceux-ci doivent tous être exécutés.
> Laisser couler l'eau dans la baignoire, attendre
10 minutes.
> Vérifier l'étanchéité.
> Si des adaptations sont nécessaires, répéter le
contrôle.
24
Inspection (graphiques 24)
> Le panneau d'inspection doit être accessible et
amovible pour l'inspection.
856984_WH_M_Paiova 5_integrated panel/19.08.3
fr
Remarques importantes
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
Ge ndert
Modified
Gepr ft
Certified
Datum
Date Name Ma§stab
Scale
Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optischeVernderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und berlaufgarnitur mit Bodenzulauf
fr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

600
600
2250*
0
1
2
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
IΔN ≤ 30 mA
* ou la hauteur de
la tête de douche /
sortie d'eau la plus
élevée ; en fonction
de ce qui est plus
élevé
18
Raccorder la baignoire balnéo (graphique 18)
REMARQUE! Eviter les dysfonctionnements !
• Ne pas relier les câbles à l'aide de serre-câbles.
• Le câble d'alimentation ne doit pas être posé
parallèlement aux câbles de commande.
I
Raccorder le câble d'alimentation à la prise
secteur.
II
Raccorder le câble pour la liaison équipotentielle
à la baignoire balnéo.
56984_WH_M_Paiova 5_integrated panel/19.08.3 9
fr
Préinstallation
> Poser un câble fixe pour l'alimentation électrique :
• Monter une protection séparée et un disjoncteur de
sécurité (RCD) en amont
• Monter un interrupteur principal à coupure omni-
polaire en amont en dehors des zones de protection
définies (0 - 2)
• Le câble doit dépasser de 3000 mm
> Poser le câble pour le potentiel de compensation:
• Le câble doit dépasser de 3000 mm
Alimentation électrique
Protection
RCD
Installation électrique

Betreffende deze montagehandleiding
Deze montagehandleiding is een onderdeel van het
whirlbad en moet vóór de montage zorgvuldig worden
doorgelezen.
Uitleg van de signaalwoorden en symbolen
GEVAAR! Bij hoog risico, dodelijk gevaar,
zware verwondingen
AANWIJZING! Bij mogelijke materiële schade
Verwijzing naar het hoofdstuk Elektrische
installatie
Verwijzing naar montageaanwijzingen in dit
hoofdstuk
Visuele controle noodzakelijk (bijv. i.v.m.
krassen)
Indicatie van de tijdsduur (bijv. 10 minuten)
Er moet een dichtheidscontrole worden
uitgevoerd
Temperatuurweergave
Bedieningseenheid
(aantal afhankelijk van het whirlsysteem)
Doelgroep en kwalificatie
Het whirlbad mag uitsluitend door een erkend
installatiebedrijf worden gemonteerd. De elektrische
installatie mag uitsluitend door elektriciens worden
uitgevoerd.
AANWIJZING! De installatievoorschriften van de lokale
nutsbedrijven alsmede de voor het betreffende land
geldende normen moeten volledig in acht worden
genomen.
Veiligheidsinstructies
GEVAAR! Levensgevaar door elektrische schokken.
> Componenten van het whirlbad NIET demonteren.
Montageaanwijzingen
Voor de montage op de gegevensbladen letten. Deze kunt
u op internet downloaden van www.pro.duravit.com.
AANWIJZING!
Bij baden met bodemtoevoer moet ter plaatse altijd een
beluchter worden opgenomen.
> Inbouwschema aanhouden
22
Whirlsysteem controleren (afbeelding 22)
> Whirlsysteem 10 minuten inschakelen: bij cycli
met intensiteitsniveaus deze eenmaal volledig
doorlopen.
> Water in het bad laten staan, 10 minuten
wachten.
> Dichtheid controleren.
> Als aanpassingen nodig zijn, de controle
herhalen.
24
Inspectie (afbeelding 24)
> Het inspectiepaneel moet voor inspectiedoelein-
den bereikbaar en demontabel zijn.
10 56984_WH_M_Paiova 5_integrated panel/19.08.3
nl
Belangrijke aanwijzingen
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
Ge ndert
Modified
Gepr ft
Certified
Datum
Date Name Ma§stab
Scale
Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optischeVernderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und berlaufgarnitur mit Bodenzulauf
fr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

600
600
2250*
0
1
2
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
IΔN ≤ 30 mA
* of hoogte van de
hoogste vast aange-
brachte douchekop/
wateruitlaat, afhan-
kelijk wat hoger is
18
Whirlbad aansluiten (afbeelding 18)
AANWIJZING! Functiestoringen vermijden!
• Leidingen niet met kabelbinders samenbinden.
• Toevoerleiding niet evenwijdig aan de regelleidin-
gen leggen.
I
Toevoerleiding op stopcontact aansluiten.
II
Aardleiding op whirlbad aansluiten.
56984_WH_M_Paiova 5_integrated panel/19.08.3 11
nl
Voorinstallatie
> Vastgelegde toevoerleiding voor stroomtoevoer
leggen:
• aparte zekering en lekstroomschakelaar (RCD) voor-
schakelen
• met alle polen gescheiden hoofdschakelaar
buiten de aangegeven beschermingszones (0 - 2)
voorschakelen
• Toevoerleiding 3000 mm laten uitsteken
> Aardleiding leggen:
• Leiding 3000 mm laten uitsteken
Stroomvoorziening
Zekering
RCD
Elektrische installatie

Instrucciones de montaje
Estas instrucciones de montaje acompañan a la bañera
de hidromasaje Duravit y es necesario leerlas cuidadosa-
mente antes del montaje.
Explicación de las indicaciones y símbolos de advertencia
¡PELIGRO! Riesgo elevado, peligro de
muerte o lesiones graves
¡ADVERTENCIA! Posibles daños materiales
Indica el capítulo Instalación eléctrica
Indica una advertencia acerca del montaje en
este capítulo
Fíjese que no haya, por ejemplo, arañazos
Tiempo necesario (por ejemplo, 10 minutos)
Compruébese la estanqueidad
Indicación de temperatura
Consola de mandos
(cantidad sujeta al sistema de hidromasaje)
Instaladores y sus cualificaciones
La bañera de hidromasaje únicamente podrán mon-
tarla instaladores sanitarios cualificados. La instalación
eléctrica solo podrán realizarla instaladores eléctricos
cualificados.
¡ADVERTENCIA! Deberán cumplirse sin restricciones las
instrucciones de instalación de las empresas de suminis-
tro locales y las normas específicas de cada país.
Advertencias de seguridad
¡PELIGRO! Peligro de muerte por descarga eléctrica.
> NO desmontar los componentes de la bañera de
hidromasaje.
Advertencia acerca del montaje
Antes de llevar a cabo el montaje, tener en cuenta las
fichas de preinstalación. Pueden descargarse en Internet
del sitio web www.pro.duravit.com.
¡ADVERTENCIA!
En bañeras con entrada de agua en la base es
imprescindible instalar un interruptor de tubería (a cargo
del propietario).
> Obsérvese el esquema de montaje.
22
Comprobar el sistema de hidromasaje (imagen 22)
> Encender el sistema de hidromasaje durante
10 minutos: si hay ciclos de distintos niveles de
intensidad, completar cada uno una vez.
> Dejar el agua en la bañera y esperar 10 minutos.
> Comprobar la estanqueidad.
> En caso de tener que realizar ajuster, volver a
realizar la prueba.
24
Registro (imagen 24)
> El panel de registro debe poder retirarse para
acceder al registro.
12 56984_WH_M_Paiova 5_integrated panel/19.08.3
es
Información importante
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
Ge ndert
Modified
Gepr ft
Certified
Datum
Date Name Ma§stab
Scale
Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optischeVernderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und berlaufgarnitur mit Bodenzulauf
fr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

600
600
2250*
0
1
2
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
IΔN ≤ 30 mA
* o la altura del
rociador supe-
rior/salida de agua
situada a mayor
altura, dependiendo
de lo que esté más
arriba
18
Fijar el sistema de hidromasaje (imagen 18)
¡ADVERTENCIA! Para evitar los fallos de
funcionamiento
• No atar los cables juntos con una brida.
• No colocar el cable de alimentación paralelo a los
cables de mando.
I
Conectar el cable de alimentación a la toma de
corriente.
II
Enchufar a la bañera de hidromasaje el cable de
compensación de potencia.
Preinstalación
> Colocar el cable para el suministro eléctrico bien
fijado:
• Instalar por separado un fusible y un dispositivo
diferencial (DDR)
• Instalar un interruptor principal omnipolar fuera de
las zonas de seguridad 0, 1 y 2
• Dejar que el cable de alimentación sobresalga
3.000mm
> Instalar el cable de conexión equipotencial:
• Dejar que el cable sobresalga 3.000mm
Suministro eléctrico
Fusible
DDR
56984_WH_M_Paiova 5_integrated panel/19.08.3 13
es
Instalación eléctrica

Istruzioni di montaggio
Le presenti istruzioni di montaggio sono parte integrante
della cabina doccia con bagno turco Duravit e devono
essere lette con attenzione prima dell’installazione del
prodotto.
Legenda
Pericolo! In caso di rischio elevato, pericolo di
morte o gravi infortuni
NOTA! In caso di rischio di danni alle cose
Riferimento al capitolo Installazione elettrica
Riferimento a Nota al montaggio in questo
capitolo
Richiesta di ispezione visiva (es. per cercare
graffi)
Indicazione della durata (es. 10 minuti)
Richiesta di verifica della tenuta stagna
Indicazione della temperatura
Unità di comando (La quantità è in funzione del
sistema idromassaggio)
Destinatari e competenza
La vasca idromassaggio deve essere installata esclusiva-
mente da tecnici specializzati e qualificati. L’installazione
elettrica deve essere eseguita solo da elettricisti
qualificati.
NOTA! Nell'installazione rispettare sempre rigorosamen-
te le normative specifiche di enti di approvvigionamento
locali e le norme nazionali.
Avvertenze di sicurezza
PERICOLO! Pericolo di morte da scossa elettrica.
> NON smontare componenti della vasca idromassaggio.
Nota al montaggio
Prima di eseguire il montaggio osservare le schede
tecniche di preinstallazione. Tali schede sono scaricabili
da internet al sito www.pro.duravit.com.
NOTA!
Nelle vasche con erogazione dalla piletta è assolutamente
necessario utilizzare un disconnettore tubo fornito dal
cliente.
> Osservare lo schema di montaggio.
22
Verificare il sistema idromassaggio (grafico 22)
> Inserire il sistema idromassaggio per 10 minuti:
per circuiti con livelli d'intensità eseguire un
completo ciclo.
> Lasciare l'acqua nella vasca, attendere 10
minuti.
> Verificare la tenuta stagna.
> In caso siano necessari eseguire degli
adattamenti, ripetere la verifica.
24
Revisione (Grafico 24)
> Il pannello di revisione della vasca deve essere
accessibile e rimovibile per eventuali operazioni
di manutenzione.
14 56984_WH_M_Paiova 5_integrated panel/19.08.3
it
Indicazioni importanti
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
Ge ndert
Modified
Gepr ft
Certified
Datum
Date Name Ma§stab
Scale
Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optischeVernderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und berlaufgarnitur mit Bodenzulauf
fr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

600
600
2250*
0
1
2
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
IΔN ≤ 30 mA
* oppure altezza
della doccetta/
entrata acqua fissa
più alta nel caso sia
superiore
18
Collegare la vasca idromassaggio (Grafico 18)
NOTA! Evitare anomalie di funzionamento!
• Non legare insieme i cavi con apposite fascette.
• Non posare il cavo di alimentazione parallelo ai
cavi di comando.
I
Collegare il cavo di alimentazione alla scatola di
allacciamento.
II
Collegare il cavo equipotenziale alla vasca
idromassaggio.
56984_WH_M_Paiova 5_integrated panel/19.08.3 15
it
Preinstallazione
> Predisporre il cavo di alimentazione:
• Predisporre una messa a terra ed un salvavita (RCD)
separati
• Predisporre un interruttore principale onnipolare
sezionatore fuori dalle zone di protezione indicate
(0 - 2)
• Far fuoriuscire il cavo di alimentazione per una lun-
ghezza di 3000 mm
> Posare il cavo per il collegamento equiponteziale:
• Far fuoriuscire il cavo per una lunghezza di
3000 mm
Alimentazione elettrica
Interruttore magnetotermico
Salvavita (RCD)
Installazione elettrica

Sobre as instruções de montagem
Estas instruções de montagem são parte integrante da
banheira de hidromassagem Duravit e devem ser lidas
com atenção antes da montagem.
Descrição das palavras-chave e dos símbolos
PERIGO! Com alto risco, perigos mortais,
ferimentos graves
NOTA! Em caso de possíveis danos materiais
Referência ao capítulo Instalação eléctrica
Referência à informação de montagem neste
capítulo
Solicitação para examinar (p.ex: em relação a
arranhões)
Indicação da duração (por ex. 10 minutos)
Solicitação para verificar a estanqueidade
Indicação da temperatura
Unidade de comando
(o número depende do sistema Whirl)
Grupo-alvo e qualificação
A banheira de hidromassagem só deve ser montada
por instaladores sanitários qualificados. A instalação
eléctrica só deve ser realizada por instaladores eléctricos
qualificados.
NOTA! Devem ser respeitadas as directivas de instalação
locais assim como as normas específicas do país.
Indicações de segurança
PERIGO! Perigo de vida devido a choque eléctrico.
> NÃO desmontar os componentes da banheira de
hidromassagem.
Indicações de montagem
Antes da montagem devem ser observadas as fichas de
pré-instalação. Estas encontram-se na internet, para
download, em www.pro.duravit.com.
NOTA!
Em caso de tinas com admissão na base é necessário um
interruptor de tubos por parte do proprietário.
> Ter em atenção o esquema de montagem.
22
Verificar o sistema Whirl (gráfico 22)
> Ligar o sistema Whirl durante 10 minutos: em
circuitos com níveis de intensidade, estes devem
funcionar uma vez por completo.
> Encher a banheira com água e aguardar 10
minutos.
> Verificar a estanqueidade.
> Se forem necessárias adaptações, deverá
repetir a verificação.
24
Inspecção e manutenção (gráfico 24)
> Para a inspecção e manutenção deve ser
possível remover o painel de inspecção e de
manutenção.
16 56984_WH_M_Paiova 5_integrated panel/19.08.3
pt
Indicações importantes
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
Ge ndert
Modified
Gepr ft
Certified
Datum
Date Name Ma§stab
Scale
Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optischeVernderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und berlaufgarnitur mit Bodenzulauf
fr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

600
600
2250*
0
1
2
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
IΔN ≤ 30 mA
* ou altura do chu-
veiro/saída de água,
fixo, mais alto; o que
for mais alto
18
Conectar a banheira de hidromassagem (gráfico
18)
NOTA! Evitar erros de funcionamento!
• Não amarrar os cabos com agrupadores de cabos.
• Não instalar o cabo de alimentação paralelamente
aos condutores de comando.
I
Ligar o cabo de alimentação à tomada de rede
eléctrica.
II
Conectar o cabo de compensação de potencial à
banheria de hidromassagem.
56984_WH_M_Paiova 5_integrated panel/19.08.3 17
pt
Alimentação de corrente eléctrica
Protecção
Protecção diferencial residual
Instalação eléctrica
Pré-instalação
> Cabo de alimentação instalado de forma fixa para
alimentação de corrente eléctrica:
• instalar um disjuntor separado e um dispositivo de
protecção diferencial residual
• instalar um interruptor multipolar, fora das zonas de
protecção previstas (0 - 2)
• Deixar o cabo de alimentação sobressair 3 000 mm
> Instalar o cabo de alimentação equipotencial:
• Deixar o cabo sobressair 3 000 mm

Om monteringsvejledningen
Denne monteringsvejledning hører med til Duravit
spa-badekarret og skal læses omhyggeligt igennem før
monteringen.
Forklaring af signalordene og symbolerne
FARE! Ved høj risiko, fare med døden til
følge, alvorlige kvæstelser
BEMÆRK! Ved mulige produktskader
Henviser til kapitel Elinstallation
Henviser til monteringsanvisning i dette kapitel
Opfordrer til visuel kontrol (f.eks. for ridser)
Angivelse af varighed (f.eks. 10 minutter)
Opfordrer til at kontrollere for tæthed
Angivelse af temperatur
Betjeningsenhed (antal retter sig efter
spasystemet)
Målgruppe og kvalifikation
Spa-badekarret må kun monteres af uddannede
sanitærinstallatører. Elinstallationen må kun
gennemføres af uddannede el-installatører.
BEMÆRK! Lokale montageregulationer og
landespecifikke standarder skal altid overholdes.
Sikkerhedshenvisninger
FARE! Livsfare som følge af elektrisk stød.
> Demonter IKKE komponenter fra spa-badekarret.
Monteringsanvisninger
Følg forinstallationsdatabladene, før montering finder
sted. Disse kan downloades fra internettet under
www.pro.duravit.com.
BEMÆRK!
Ved kar med indløb i bunden SKAL der installeres en
rørafbryder på anvendelsesstedet.
> Se installationsskemaet
22
Spasystem kontrolleres (grafik 22)
> Tænd for spasystemet i 10 minutter: Ved
kredsløb med intensitetstrin: Lad dem løbe
komplet igennem en gang.
> Fyld karret med vand, vent i 10 minutter.
> Kontroller, at alt er tæt.
> Gentag kontrollen, hvis det er nødvendigt at
tilpasse noget.
24
Revision (grafik 24)
> Revisionspanelet skal være tilgængeligt og
kunne tages af til revisionsarbejde.
18 56984_WH_M_Paiova 5_integrated panel/19.08.3
da
Vigtige henvisninger
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
Ge ndert
Modified
Gepr ft
Certified
Datum
Date Name Ma§stab
Scale
Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optischeVernderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und berlaufgarnitur mit Bodenzulauf
fr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

600
600
2250*
0
1
2
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
IΔN ≤ 30 mA
* eller højde på
det højeste, fast
anbragte bruse-
hoved/vandafløb;
afhængigt af, hvad
der ligger højest
18
Spa-badekar tilsluttes (grafik 18)
BEMÆRK! Undgå funktionsfejl!
• Bind ikke ledninger sammen med kabelholdere.
• Træk ikke en elledning parallelt med styrelednin-
gerne.
I
Tilslut elledningen til nettilslutningsdåsen.
II
Tilslut potentialeudligningsledningen til spa-
badekarret.
56984_WH_M_Paiova 5_integrated panel/19.08.3 19
da
Strømforsyning
Afsikring
RCD
Elinstallation
Forinstallation
> Træk en fastinstalleret elledning til strømforsyningen:
• Forkobl en separat afsikring og en fejlstrøm-beskyt-
telsesanordning (RCD)
• Forkobl en hovedafbryder til afbrydelse af alle poler
uden for de fastlagte beskyttelseszoner (0 - 2)
• Sørg for, at elledningen stikker 3 000 mm ud
> Træk en ledning til potentialeudligning:
• Sørg for, at ledningen stikker 3 000 mm ud

Asennusohjeesta
Tämä asennusohje on osa Duravit-poreammetta ja se on
luettava huolellisesti ennen asennusta.
Merkkisanojen ja symbolien selitys
VAARA! Erittäin vaarallisessa tilanteessa,
kuolettavissa vaaroissa, vakavissa
vammoissa
OHJE! Mahdollisten aineellisten vahinkojen sattuessa
Viittaus lukuun Sähköasennus
Viite tässä luvussa olevaan asennusohjeeseen
Pyyntö silmämääräiseen tarkastukseen
(esim.naarmujen varalta)
Ajallinen kesto (esim. 10 minuuttia)
Pyyntö tiiviyden tarkastamiseen
Lämpötilatieto
Hallintalaite (määrä riippuu porejärjestelmästä)
Kohderyhmä ja pätevyys
Poreammeen saavat asentaa ainoastaan koulutetut
saniteettialan asentajat. Sähköasennuksen saavat
suorittaa ainoastaan koulutetut sähköasentajat.
OHJE! Paikallisen vesilaitoksen asennusmääräyksiä sekä
maakohtaisia normeja on noudatettava rajoituksetta.
Turvaohjeet
VAARA! Sähköiskusta aiheutuva hengenvaara.
> ÄLÄ pura porealtaan komponentteja.
Asennusohjeet
Huomioi esiasennustietolehtiset ennen asennusta. Nämä
voidaan ladata Internetistä osoitteesta www.pro.duravit.
com.
OHJE!
Ammeissa, joiden pohjassa on tuloaukko, pitää
käyttöpaikalla olla ehdottomasti takaisinvirtauksen esto.
> Ota huomioon asennuskaavio
22
Porejärjestelmän tarkastaminen (kuva 22)
> Kytke porejärjestelmä päälle 10 minuutiksi: Käy
tehotasoilla varustettujen kiertojen tehotasot
kerran kokonaan läpi.
> Laske vettä altaaseen, odota 10 minuuttia.
> Tarkasta tiiviys.
> Mikäli sovitukset ovat tarpeen, toista tarkastus.
24
Huolto (kuvat 24)
> Huoltolevyn on oltava helposti irrotettavissa
huoltoa varten.
20 56984_WH_M_Paiova 5_integrated panel/19.08.3
fi
Tärkeitä ohjeita
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
Ge ndert
Modified
Gepr ft
Certified
Datum
Date Name Ma§stab
Scale
Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optischeVernderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und berlaufgarnitur mit Bodenzulauf
fr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
