DURAVIT SensoWash 254459 Series User manual

Montageanleitung Wand-WC + Montageset für Vorwandelemente mit Leerrohr
Mounting instructions Wall-mounted toilet + installation kit for front-wall elements with ductwork
Notice de montage Cuvette suspendue + kit de montage pour bâtis-supports à gaine
Montagehandleiding Wand-WC + montage-set voor voorwandelement met ledige buis
Instrucciones de montaje Inodoro suspendido + juego de montaje para elementos que se montan delante de
la pared con tubería huec
Istruzioni di montaggio Vaso sospeso + set di montaggio per elementi da appoggio a parete con tubo vuoto
Instruções de montagem Sanita de parede + conjunto de montagem para elementos de pré-parede com
tubo vazio
Monteringsvejledning Væghængt toilet + monteringssæt til vægelement med tomrørViseća WC školjka
Asennusohje Seinään asennettava WC ja etuseinäelementin asennussetti tyhjällä putkella
Monteringsanvisning Vegghengt toalett + monteringssett for skjulte veggelementer med tomrør
Monteringsanvisning Vägghängt wc + monteringskit för förväggselement med tomt rör
Paigaldusjuhend Seina-WC + paigalduskomplekt kaablikanalisatsiooniga seinapaneelielementidele
Instrukcja montażu Kompakt WC z zestawem do zabudowy podtynkowej z przewodem pustym
Инструкция по монтажу Подвесной унитаз + монтажный комплект для пристенных эелментов
Montážní návod Závěsné WC + montážní souprava pro předstěnové prvky s instalační trubkou
Návod na montáž Stenové WC + montážna sada pre prvok prednej steny s prázdnym potrubím
Szerelési útmutató Falra szerelhető WC + szerelőkészlet szennyvízkifolyócsővel rendelkező takarófale-
lemekhez
Upute za montažu Viseća WC-školjka + komplet za montažu za elemente predzida sa šupljom cijevi
Instrucţiuni de instalare Vas WC suspendat + set de montaj pentru elementele peretelui fals cu tub gol
Navodila za montažo Stenski WC + montažni komplet za elemente predstene z inštalacijsko cevjo
Ръководство за монтаж Стенна тоалетна чиния+ монтажен комплект за стенни елементи с канална тръба
Montāžas instrukcija Sienas tualetes pods + priekšsienas elementu montāžas komplekts ar tukšu cauruli
Montavimo instrukcija Pakabinamas unitazas + montavimo detalių rinkinys prie tvirtinamojo rėmo su
tuščiuoju vamzdžiu tvirtinti
Montaj kılavuzu Asma klozet + Boş borulu ön panel elementi için montaj seti
安装说明 壁挂式智能马桶 + 用于前墙壁组件的安装套件及空管。
설치 설명서 벽면 설치형 양변기 및 벽면 부품(공파이프 포함)용 설치 도구 세트
SensoWash®

SensoWash
# 254459 .. .. + # 1006910000
# 256359 .. .. + # 1006910000
# 253359 .. .. + # 1006910000
# 222659 .. .. + # 1006910000
# 252859 .. .. + # 1006910000
# 252959 .. .. + # 1006910000
# 254259 .. .. + # 1006910000
# 253759 .. .. + # 1006910000
# 255059 .. .. + # 1006910000
# 256159 .. .. + # 1006910000
# 252559 .. .. + # 1006910000
# 254459 .. .. + # 1007300000
# 256359 .. .. + # 1007300000
# 253359 .. .. + # 1007300000
# 222659 .. .. + # 1007300000
# 252859 .. .. + # 1007300000
# 252959 .. .. + # 1007300000
# 254259 .. .. + # 1007300000
# 253759 .. .. + # 1007300000
# 255059 .. .. + # 1007300000
# 256159 .. .. + # 1007300000
# 252559 .. .. + # 1007300000
256918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5

56918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5 3
en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhko
Wichtige Hinweise Elektroinstallation/Wasserinstallation 4
Important information Electrical installation/water installation 8
Remarques importantes Installation électrique/Installation hydraulique 12
Belangrijke aanwijzingen Elektrische installatie/waterinstallatie 16
Información importante Instalación eléctrica/Instalación de agua 20
Indicazioni importanti Installazione elettrica/Installazione idraulica 24
Indicações importantes Instalação eléctrica/Instalação de água 28
Vigtige henvisninger Elinstallation/vandinstallation 32
Tärkeitä ohjeita Sähköasennus/vesiasennus 36
Viktig informasjon Elektroinstallasjon/vanninstallasjon 40
Viktig information Elinstallation/vatteninstallation 44
Olulised nõuanded Elektri-/veeinstallatsioon 48
Ważne informacje Instalacja elektryczna//instalacja wodna 52
Важные замечания Монтаж электрооборудования/установка подводов воды 56
Důležité pokyny Elektroinstalace/Vodovodní instalace 60
Dôležité upozornenia Elektroinštalácia/vodoinštalácia 64
Fontos tudnivalók Elektromos szerelés/vízszerelés 68
Važne napomene Elektroinstalacija/vodovodne instalacije 72
Indicaţii importante Instalarea electrică/instalația de apă 76
Pomembni napotki Električna inštalacija/priklop vode 80
Важни указания Електроинсталация/водна инсталация 84
Svarīgi norādījumi Elektroinstalācija/ūdens instalācija 88
Svarbūs nurodymai Elektros instaliacija/vandens įrengimas 92
Önemli bilgiler Elektrik tesisatı/Su tesisatı 96
重要说明 电气安装/水管安装 100
주의 사항 전기장치 설치/용수 설치 104
Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,
Монтаж, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, Монтаж, Montāža, Montavimas, Montaj, 安装, 설치 108

de
Zur Montageanleitung
Diese Montageanleitung ist Bestandteil des
Duravit Dusch-WC und ist vor der Montage
sorgfältig zu lesen.
Zielgruppe und Qualifikation
Das Dusch-WC und der dazugehörige
Wasseranschluss dürfen nur durch
ausgebildete Sanitärinstallateure montiert
werden. Die Elektroinstallation darf nur
von ausgebildeten Elektroinstallateuren
durchgeführt werden.
Erklärung der Signalwörter und Symbole
GEFAHR Beschreibt eine gefährliche
Situation, welche zu Tod
oder bleibenden Schäden
führen wird, wenn sie nicht
vermieden wird.
HINWEIS Beschreibt Schäden, welche
nicht die Person betreffen.
Verweis auf Kapitel Elektroinstallation
Verweis auf Montagehinweis in diesem
Kapitel
Verweis auf Kapitel Wasserinstallation
Verweis auf weitere Anleitung
Aufforderung zum Sichten (z. B. auf
Kratzer)
Schlauch nicht knicken
Dichtigkeit prüfen
Spülen
>Handlung erforderlich
Sicherheitshinweise
Lebensgefahr durch Stromschlag
> Einzelne Komponenten des SensoWash®
nicht demontieren.
Produkt- und/oder Sachschäden
Der Verstoß gegen örtliche sowie
länderspezifische Vorschriften und Normen
kann Schäden am Produkt und/oder
Sachschäden verursachen.
> Installationsvorschriften örtlicher
Versorgungsunternehmen sowie
länderspezifische Normen uneingeschränkt
einhalten.
Produktschaden
> Montieren Sie das Dusch-WC NICHT
in frostgefährdeten Räumen. Die
Raumtemperatur sollte minimal 4 °C (39 °F)
betragen.
Montagehinweise
Diese Anleitung beschreibt die Montage des
SensoWash Wand-WC mit einem Montageset
für Vorwandelemente mit Leerrohr. Die dem
Wand-WC beiliegende Anleitung ist nur für
das Wand-WC ohne Montageset gültig und soll
daher entsorgt werden.
Die Montage des Dusch-WC-Aufsatz wird in
einer separaten Anleitung beschrieben.
8
+
45
Vorinstallation prüfen
> Prüfen, ob Betätigungsplatte des
Vorwandelements und Wand-WC demontiert
ist. Ggf. weitere Elemente demontieren.
> Prüfen, ob Elektroinstallation vorhanden ist.
9
+
46
Loch zu Leerrohr in Vorwandelement
bohren
> Abstände x und y der Dokumentation zu
Vorwandelement entnehmen.
> Bohrung einzeichnen.
> Loch zu Leerrohr bohren.
20
+
55
Abstand y messen
456918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5

de
23
+
58
Schallschutz-Set montieren
> Wenn das Schallschutz-Set im Lieferumfang
enthalten ist, z mit in den Abstand zwischen
Wand und Bolzen einberechnen:
Abstand = z+y+22mm (¾").
> Bolzen soweit auf Stockschraube drehen,
bis berechneter Abstand zur Wand vorliegt.
> Schallschutz-Set montieren.
32
+
67
Keramik an Wand rücken
> Keramik an Wand positionieren. Dabei
darauf achten, dass der Schlauch nicht
abgeknickt oder eingeklemmt wird.
56918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5 5

de

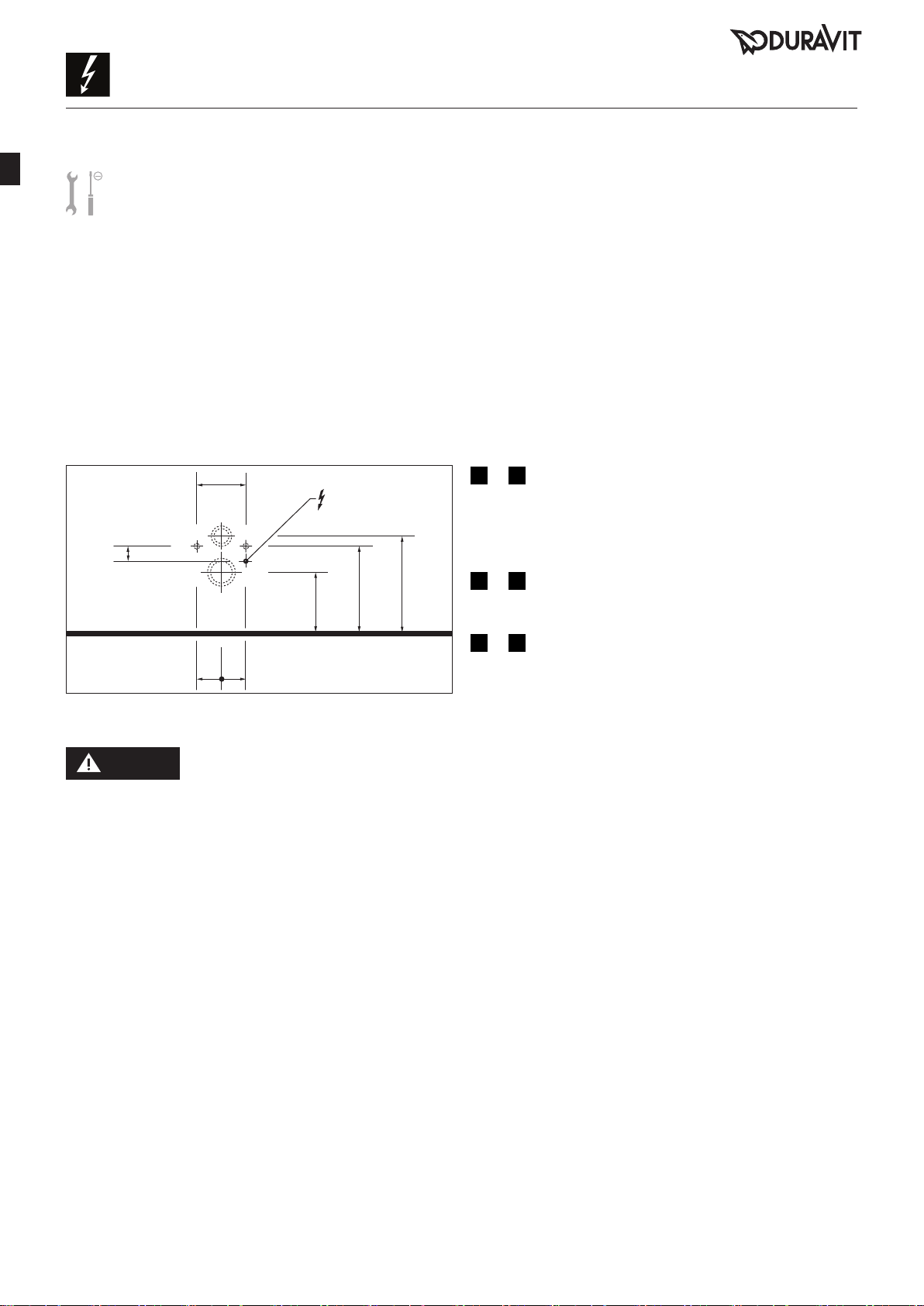

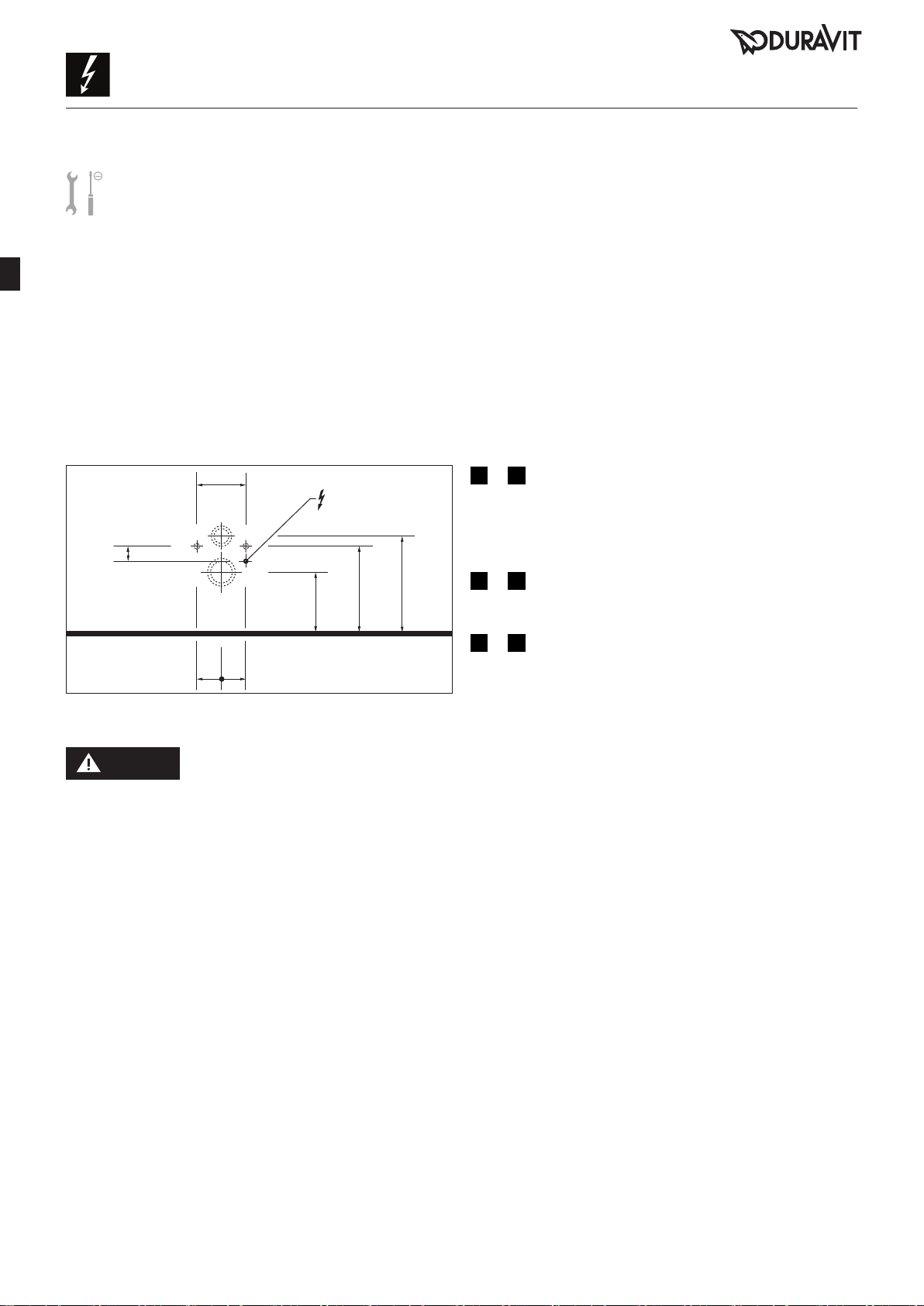

Lage Elektroanschluss
320 mm
12 5/8"
355 mm
14"
220 mm
8 5/8"
55 mm 2 1/8"
90 mm
3 1/2"
90 mm
3 1/2"
180 mm
7 1/8"
Vorinstallation
GEFAHR Lebensgefahr durch
Stromschlag
> Vor der Installation elektrische
Komponenten vom Stromnetz trennen.
> Prüfen, ob alle Komponenten spannungsfrei
sind.
> Verhindern, dass die Stromzufuhr
versehentlich zugeschaltet wird.
> Permanente Zuleitung für Stromversorgung
verlegen:
• Lage des Elektroanschluss beachten
• Zuleitung mind. 800 mm (31 /“)
herausschauen lassen
> Absicherung installieren.
• separate Absicherung vorschalten
• allpolig trennende Fehlerstrom-
Schutzeinrichtung (RCD) vorschalten
10
+
45
Permanente Zuleitung für
Stromversorgung verlegen
> Zuleitung mind. 800 mm (31 /“)
herausschauen lassen.
38
+
72
Kabel anschließen
> Leiter L, N, PE beachten.
40
+
74
Anschlussdose montieren
> Anschlussdose im Wand-WC an
vorgesehener Stelle fixieren.
Stromversorgung
6.......2......
6.......1...... 220–240V50/60Hz 100–120V50/60Hz
Max. Nennleistung 1,65kW
Absicherung IN=16A
RCD IN=30mA
Schutzart IPX4
Schutzklasse 1
656918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5

de
GEFAHR Gesundheitsgefahr und
möglicher Produktschaden
> Dusch-WC mit kaltem Trinkwasser (PWC)
aus Hauptwasserleitung versorgen.
> Kein Abwasser, Grauwasser, Brauchwasser,
Meerwasser oder anderes, nicht oder nur
mäßig aufbereitetes Wasser anschließen.
11
+
50
Wasserzufuhr absperren
HINWEIS Wasserschaden vermeiden
> Wasserzufuhr zu Vorwandelement vor
Wasserinstallation absperren.
13
+
47
Wasserschlauch durch Leerrohr in
Vorwandelement schieben
HINWEIS Funktionsstörung vermeiden
> Nur verstärkten Wasserschlauch aus dem
Montageset verwenden.
Kaltwasser DN10(⅜”)
Wasserdruck 0,07–0,75MPa
(0,7–7,5 bar)
Wasserhärte max.2,4mmol/l
> Bei Wasserhärte ≥2,4mmol/l
(≥14° dHbzw.24° fH) Wasserent-
härtungsanlage installieren.
56918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5 7

en
Mounting instructions information
These mounting instructions come as part of
the Duravit shower toilet and should be read
carefully prior to installation.
Target readership and qualifications
The shower toilet and associated water
connection should only be installed by
qualified plumbers. The electrical installation
should only be carried out by qualified
electricians.
Explanation of the key words and symbols
DANGER Indicates a hazardous situation
which, if not avoided, will
result in death or serious
injury.
NOTICE Is used to address practices
not related to physical injury.
Link to the Electrical installation
section
Link to the mounting instructions in
this section
Link to the Water Installation section
Link to other instructions
Inspection (e.g. for scratches)
Do not kink hose
Check for leaks
Flush
> Action required
Safety instructions
Risk of fatal electric shock
> Do not remove individual SensoWash®
components.
Product and/or property damage
The breach of local and country-specific
regulations and standards can cause damage
to the product and/or property damage.
> Observe the local installation regulations
and any country-specific standards at all
times.
Product damage
> Do NOT install the shower toilet in rooms
where there is a danger of frost. The room
temperature must not be less than 4 °C (39
°F) .
Mounting instructions
These instructions describe the installation of
the SensoWash wall-mounted toilet with an
installation kit for front-wall elements with
ductwork. The instructions enclosed with the
wall-mounted toilet are only valid for the wall-
mounted toilet without an installation kit and
should therefore be disposed of.
The shower toilet seat installation is described
in separate instructions.
8
+
45
Checking the pre-installation
> Check whether the push plate of the front-
wall element and wall-mounted toilet are
disassembled. Disassemble other elements
if necessary.
> Check whether the electrical installation has
already been carried out.
9
+
46
Drilling a hole to the ductwork in the
front-wall element
> Take clearances x and y to the front-wall
element from the documentation.
> Mark the drill holes.
> Drill a hole to the ductwork.
856918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5

en
20
+
55
Measuring clearance y
23
+
58
Install the sound insulation set
> if the sound insulation set is included with
the delivery, take z into account in the
clearance between the wall and bolt:
Clearance = z+y+22 mm (¾").
> Screw the bolt onto the hanger bolt until you
achieve the calculated clearance to the wall.
> Install the sound insulation set.
32
+
67
Attaching the ceramics to the wall
> Position the ceramics on the wall. Ensure
that the hose is not kinked or trapped.
56918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5 9

en
Position of electrical connection
320 mm
12 5/8"
355 mm
14"
220 mm
8 5/8"
55 mm 2 1/8"
90 mm
3 1/2"
90 mm
3 1/2"
180 mm
7 1/8"
Pre-Installation
DANGER Risk of fatal electric shock
> Disconnect electrical components from the
power supply before the installation.
> Check that all components are de-energised.
> Prevent the power supply from being
switched on accidentally.
> Lay a permanent power supply line:
• Please observe the position of the
electrical connection
• Leave at least 800 mm (31½") of feed
cable exposed
> Install circuit breaker
• Connect a separate upstream circuit
breaker
• Connect an upstream residual current
device (RCD) separating all poles
10
+
45
Lay a permanent power supply line
> Leave at least 800 mm (31½") of feed cable
exposed
38
+
72
Connecting the cable
> Please observe the L, N and PE conductors.
40
+
74
Installing junction box
> Fix the junction box in the Wall-mounted WC
in the designated place.
Power supply
6.......2......
6.......1...... 220–240V50/60Hz 100–120V50/60Hz
Max. rated power 1.65kW
Circuit breaker IN=16A
RCCB IN=30mA
Protection type IPX4
Protection class 1
10 56918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5

en
DANGER Health risk and potential
product damage
> Supply the shower toilet with cold drinking
water from the main water system.
> Do not connect any waste water, grey
water, industrial water, sea water or other
untreated or semi-treated water.
11
+
50
Shutting off the water supply
NOTICE Avoiding water damage
> Shut off the water supply prior to the water
installation.
13
+
47
Pushing the water hose through the
ductwork into the front-wall element
NOTICE Avoiding any malfunctions
> Only use the reinforced water hose from the
installation kit.
Cold water DN10(⅜”)
Water pressure 0.07 – 0.75 MPa
(0.7 – 7.5 bar)
Water hardness max.2.4mmol/l
> Install a water water softener with
water hardness ≥ 2.4mmol/l (≥ 14° dH
and/or 24° fH).
56918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5 11

fr
Concernant la notice de montage
Cette notice de montage fait partie du WC
douche Duravit et doit être lue attentivement
avant le montage.
Groupe cible et qualification
Le WC douche et le raccord d’eau
correspondant doivent exclusivement être
montés par des installateurs sanitaires
dûment formés. L'installation électrique
doit impérativement être réalisée par des
électriciens qualifiés.
Explication des avertissements et symboles
DANGER Décrit une situation
dangereuse pouvant entraîner
la mort ou des dommages
irréversibles si elle n'est pas
évitée.
ATTENTION Décrit des dommages qui ne
concernent pas la personne.
Référence au chapitre Installation
électrique
Voir la consigne de montage dans ce
chapitre
Référence au chapitre Installation
hydraulique
Voir une autre notice
Invitation à vérifier (p. ex. les rayures)
Ne pas couder le flexible
Contrôler l’étanchéité
Rincer
> Intervention nécessaire
Consignes de sécurité
Danger de mort par électrocution
> Ne pas démonter les différents composants
du SensoWash®.
Dommages sur le produit et/ou les biens
La violation des règlements locaux ou normes
spécifiques aux pays peut entraîner des
dommages sur le produit et/ou les biens.
> Les prescriptions d'installation des
entreprises de fournitures locales et les
normes spécifiques aux pays doivent
impérativement être respectées.
Endommagement du produit
> Ne PAS monter l’abattant douche dans
des locaux exposés au gel. La température
ambiante ne doit pas être inférieure à 4 °C
(39 °F).
Consignes de montage
Cette notice décrit le montage de la cuvette
suspendue SensoWash à l’aide d’un kit de
montage pour bâtis-supports à gaine. La
notice jointe avec la cuvette suspendue est
uniquement valable pour la cuvette suspendue
sans kit de montage et doit par conséquent
être éliminée.
Le montage de la réhausse de l’abattant WC
douche est décrit dans une notice séparée.
8
+
45
Vérifier la pré-installation
> S’assurer que la plaque d’actionnement du
bâti-support et la cuvette suspendue sont
bien démontées. Démonter si besoin les
autres éléments.
> Contrôler la présence de l’installation
électrique.
12 56918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5

fr
9
+
46
Percer un trou jusqu’à la gaine dans
le bâti-support
> Relever les dégagements x et y par rapport
au support-bâti mentionnés dans la
documentation.
> Tracer un perçage.
> Percer un trou jusqu’à la gaine.
20
+
55
Mesurer le dégagement 'y'
23
+
58
Monter le kit de protection acoustique
> Si le kit de protection acoustique est fourni,
ajouter z au calcul du dégagement entre le
mur et la cheville:
dégagement = z+y+22 mm (¾").
> Tourner la cheville sur la vis à double
filetage jusqu’à ce que le dégagement par
rapport au mur défini soit atteint.
> Monter le kit de protection acoustique.
32
+
67
Positionnement de la céramique au
mur
> Positionner la céramique sur le mur. Veiller
ce faisant à ce que le flexible ne soit pas
coudé ou coincé.
56918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5 13

fr
Position du raccordement électrique
320 mm
12 5/8"
355 mm
14"
220 mm
8 5/8"
55 mm 2 1/8"
90 mm
3 1/2"
90 mm
3 1/2"
180 mm
7 1/8"
Pré-installation
DANGER Danger de mort par
électrocution
> Avant l’installation, débrancher les
composants électriques du réseau
électrique.
> Vérifier si tous les composants sont hors
tension.
> Empêcher la remise en marche de
l’alimentation électrique.
> Poser la conduite de raccordement
électrique permanente:
• Tenir compte de la position du raccord
électrique
• Faire dépasser la conduite d’arrivée sur au
moins 800mm (31 /“)
> Installer un disjoncteur.
• connecter le fusible séparé en amont
• connecter le dispositif de protection contre
les courants de fuite à coupure sur tous
les pôles
10
+
45
Poser la conduite de raccordement
électrique permanente
> Faire dépasser la ligne d’arrivée sur au
moins 800 mm (31 /“)
38
+
72
Brancher le câble
> Tenir compte des conducteurs L, N, PE.
40
+
74
Monter la prise de raccordement
> Fixer la prise de raccordement sur
l'emplacement prévu de la cuvette
suspendue.
Alimentation électrique
6.......2......
6.......1...... 220–240V50/60Hz 100–120V50/60Hz
Puissance nominale max. 1,65kW
Fusible IN=16A
RCD IN=30mA
Indice de protection IPX4
Classe de protection 1
14 56918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5

fr
DANGER Risques pour la santé et
dommages produits possibles
> Alimenter l’abattant douche avec de l’eau
potable provenant de la conduite d’eau
principale.
> Ne pas raccorder aux eaux usées, à l'eau
grise, l’eau sanitaire, l’eau de mer ou l’eau
non ou faiblement traitée.
11
+
50
Couper l’arrivée d’eau
ATTENTION Éviter tout dégât des eaux
> Couper l’arrivée d’eau jusqu’au bâti-support
avant l’installation hydraulique.
13
+
47
Coulisser le tuyau d’eau dans la gaine
du bâti-support
ATTENTION Eviter tout dysfonctionnement
> Utiliser exclusivement le tuyau d’eau
renforcé fourni dans le kit de montage.
Eau froide DN10(⅜”)
Pression de
l'eau 0,07–0,75MPa (0,7–7,5 bar)
Dureté de l'eau max.2,4mmol/l
> En cas de dureté de l’eau ≥ 2,4mmol/l
(≥ 14° dH bzw. 24° fH), installer un
adoucisseur d’eau.
56918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5 15

nl
Betreffende deze montagehandleiding
Deze montagehandleiding is een onderdeel
van de Duravit douche-WC en moet vóór de
montage zorgvuldig worden doorgelezen.
Doelgroep en kwalificatie
De douche-WC en de bijbehorende
wateraansluiting mogen alleen worden
gemonteerd door een erkend installateur. De
elektrische installatie mag uitsluitend door
een erkend elektricien worden uitgevoerd.
Uitleg van de signaalwoorden en symbolen
GEVAAR Beschrijft een gevaarlijke
situatie die tot de dood of
blijvende schade zal leiden als
deze niet wordt voorkomen.
LET OP Beschrijft schade die geen
betrekking heeft op personen.
Verwijzing naar het hoofdstuk
Elektrische installatie
Verwijzing naar montage-instructies in
dit hoofdstuk
Verwijzing naar het hoofdstuk
Waterinstallatie
Verwijzing naar een verdere
handleiding
Visuele controle noodzakelijk (bijv.
i.v.m. krassen)
Slang niet knikken
Dichtheid controleren
Spoelen
> Handeling vereist
Veiligheidsvoorschriften
Levensgevaar door elektrische schok
> Afzonderlijke componenten van de
SensoWash®mogen niet worden
gedemonteerd.
Schade aan het product en/of materiële
schade
Een overtreding van lokale evenals de voor het
betreffende land geldende voorschriften en
normen kan tot schade aan het product
en/of materiële schade leiden.
> Neem de installatievoorschriften van de
lokale nutsbedrijven alsmede de voor het
betreffende land geldende normen volledig
in acht.
Beschadiging van het product
> Monteer de douche-WC NIET in ruimtes
die aan vorst zijn blootgesteld. De
kamertemperatuur moet minimaal 4 °C
(39 °F) zijn.
Montage-instructies
Deze handleiding beschrijft de montage van
de SensoWash wand-WC met een montage-set
voor voorwandelementen met ledige buis. De
bij de wand-WC ingesloten handleiding geldt
uitsluitend voor de wand-WC zonder montage-
set en moet derhalve worden weggegooid.
De montage van het douche-WC-opzetstuk
wordt in een aparte handleiding beschreven.
8
+
45
Pre-installatie controleren
> Controleer of de bedieningsplaat van
het voorwandelement en de wand-WC is
gedemonteerd. Demonteer evt. verdere
elementen.
> Controleer of elektrische installatie
voorhanden is.
16 56918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5

nl
9
+
46
Gat naar ledige buis in
voorwandelement boren
> Kijk voor de afstanden x en y in
de documentatie betreffende
voorwandelementen.
> Markeer de boring.
> Boor het gat naar de ledige buis.
20
+
55
Afstand y meten
23
+
58
Monteer de geluidswering-set
> Als de geluidswering-set bij de levering is
inbegrepen, moet z bij de afstand tussen
wand en bout worden meegerekend:
afstand = z+y+22 mm (¾").
> Draai de bout zo ver op het stokeind tot de
berekende afstand ten opzichte van de wand
bereikt is.
> Monteer de geluidswering-set.
32
+
67
Keramisch product tegen wand
schuiven
> Plaats het keramische product tegen de
wand. Let er op dat de slang hierbij niet
wordt geknikt of ingeklemd.
56918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5 17

nl
Positie elektrische aansluiting
320 mm
12 5/8"
355 mm
14"
220 mm
8 5/8"
55 mm 2 1/8"
90 mm
3 1/2"
90 mm
3 1/2"
180 mm
7 1/8"
Voorinstallatie
GEVAAR Levensgevaar door
elektrische schok
> Voorafgaand aan de installatie elektrische
componenten van het lichtnet scheiden.
> Controleren of alle componenten
spanningsvrij zijn.
> Voorkomen dat de stroomtoevoer per
ongeluk wordt ingeschakeld.
> Breng een permanente toevoerleiding voor
de stroomvoorziening aan:
• neem de positie van de elektrische
aansluiting in acht
• laat de toevoerleiding min. 800 mm
(31 /“) uitsteken
> Installeer de beveiliging.
• er dient een aparte bescherming te
worden voorgeschakeld
• er dient een op alle polen scheidende
aardlekschakelaar (RCD) te worden
voorgeschakeld
10
+
45
Breng een permanente toevoerleiding
voor de stroomvoorziening aan
> Laat de toevoerleiding min. 800 mm (31 /“)
uitsteken.
38
+
72
Kabel aansluiten
> Neem de draden L, N, PE in acht.
40
+
74
Contactdoos monteren
> Fixeer de contactdoos in de wand-WC op de
hiervoor bestemde plek.
Stroomvoorziening
6.......2......
6.......1...... 220–240V50/60Hz 100–120V50/60Hz
Max. nominaal vermogen 1,65kW
Beveiliging IN=16A
RCD IN=30mA
Beschermingscategorie IPX4
Beschermingsklasse 1
18 56918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5

nl
GEVAAR Risico’s voor de gezondheid
en mogelijke materiële schade
> Voorzie de douche-WC van koud drinkwater
(PWC) uit de hoofd-waterleiding.
> Sluit geen afvalwater, grijswater, industrieel
water, zeewater of ander, niet of matig
gezuiverd water aan.
11
+
50
Watertoevoer afsluiten
LET OP Voorkom waterschade
> Sluit de watertoevoer naar het
voorwandelement vóór de waterinstallatie
af.
13
+
47
Waterslang door ledige buis in
voorwandelement schuiven
LET OP Functiestoring vermijden
> Gebruik alleen de versterkte waterslang uit
de montage-set.
Koud water DN10(⅜”)
Waterdruk 0,07–0,75MPa
(0,7–7,5 bar)
Waterhardheid max.2,4mmol/l
> Bij waterhardheid ≥ 2,4mmol/l
(≥ 14° dH resp. 24° fH) moet er een
wateronthardingsinstallatie worden
geïnstalleerd
56918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5 19

es
Acerca de las instrucciones de montaje
Estas instrucciones de montaje acompañan al
WC con ducha Duravit y es necesario leerlas
cuidadosamente antes del montaje.
Instaladores y cualificación
El asiento con lavado y la instalación
correspondiente de agua solo pueden ser
montados por instaladores de sanitarios con la
formación adecuada. La instalación eléctrica
solo podrá ser realizada por electricistas
autorizados.
Explicación de las indicaciones y símbolos de
advertencia
PELIGRO Describe una situación
peligrosa que provocará la
muerte o daños permanentes
si no se evita.
AVISO Describe daños que no afectan
a la persona.
Indica el capítulo Instalación eléctrica
Se refiere a una indicación de montaje
en este capítulo
Indica el capítulo Instalación de agua
Referencia a otras instrucciones
Fíjese que no haya, por ejemplo,
rasguños
No doble el tubo flexible
Comprobar la estanqueidad
Lavar
> Se requiere una acción
Advertencias de seguridad
Peligro de muerte por descarga eléctrica
> No desmontar los diferentes componentes
del SensoWash®.
Daños materiales y/o en el producto
El incumplimiento de las normas y normativas
locales y específicas del país puede provocar
daños materiales y/o en el producto.
> Deberán cumplirse sin restricciones las
normativas de instalación de las empresas
de suministro locales y las normas
específicas de cada país.
Desperfectos en el producto
> NO monte el WC con ducha en espacios
con riesgo de que se produzcan heladas.
La temperatura ambiente no deberá ser
inferior a los 4 °C (39 °F).
Indicaciones de montaje
Estas instrucciones describen el montaje
del inodoro suspendido SensoWash con un
juego de montaje para elementos que se
montan delante de la pared con tubería
hueca. Las instrucciones adjuntadas al inodoro
suspendido son solo válidas para el inodoro
suspendido sin juego de montaje, por lo que se
tiene que deshacer de las mismas.
El montaje del accesorio para el WC con ducha
se describe en otras instrucciones.
8
+
45
Comprobar la preinstalación
> Comprobar si se ha desmontado la placa
de accionamiento del elemento que se
monta delante de la pared y del inodoro
suspendido. Desmontar más elementos si es
necesario.
> Comprobar si hay una instalación eléctrica.
20 56918_MAL_SeWa_WWC+Montageset#100691_100730/19.11.5
