DURAVIT XSquare XS 7012 User manual

XSquare
Installation instructions
Notice de montage
Instrucciones de montaje y uso
# XS 7012
The installation instructions come as part of the Duravit product and must be read carefully prior to installation.
Ces instructions d’installation font partie du produit Duravit et doivent être lues soigneusement avant l’installation.
Las instrucciones de instalación forman parte del producto Duravit y se deben leer detenidamente antes de la instalación.

MAL_XSquare_XS7012/19.04.2 2
es fr en
Important information 3
Installation 5
Información importante 13
Montaje 15
Remarques importantes 8
Montage 10
es fr en

Intended use
The mounting instructions come included with the
Duravit product and are aimed at people who carry
out the electrical installation for the product.
Target readership and qualifications
The electrical installation may only be carried out by
qualified electricians.
Furniture complies with applicable requirements of the
referenced standard(s):
Safety Household and Commercial Furnishings.
( UL962, 3rd ed. portable Luminaires CSA C22.2 No. 12 )
About the product
Products requiring electricity are designed to be
switched at the wall and hardwired to a circuit provided
by the customer or flat plug will be supplied with mirror/
mirror cabinet. Product should be installed according to
electrical code by a qualified technician. Read important
safety instructions carefully. Direct wetting should be
avoided.
This products is intended for household/residential
use only. We reserve the right to make technical
improvements and to enhance the appearance of the
products shown.
Instructions for use
• The bathroom furniture range complies with the standards
and guidelines applicable at the time of delivery and is
designed for use in bathrooms.
• Direct contact with water should be avoided, for example,
when showering.
• Mirrors / Mirror cabinets require a GFCI 110V 60Hz power
source.
• Flat plug will be supplied with mirror / mirror cabinet.
• Distance between sensor and reflecting surfaces =>
3” (75 mm).
• We reserve the right to make technical improvments and
design modifications to the products illustrated.
Explanation of the key words
DANGER Indicates a hazardous
situation which if not
avoided, will result in death
or serious injury.
WARNING Indicates a hazardous
situation which, if not
avoided, could result in
death or serious injury.
CAUTION Indicates a hazardous
situation which could result
in minor or moderate injury
if not avoided.
NOTICE Is used to address practices
not related to physical
injury.
en
MAL_XSquare_XS7012/19.04.2 3

IMPORTANT SAFETY INSTRUCTIONS
When using an electrical furnishing, basic precautions should
always be followed, including the following:
Read all instructions before using this furnishing.
SAVE THESE INSTRUCTIONS.
DANGER To reduce the risk of
electric shock:
Furnishing provided with a 2-blade, polarized attachment
plug instructions. To reduce the risk of electrical shock,
this furnishing has a polarized plug (one blade is wider then
other). The plug will fit in a polarized outlet only one way.
> If the plug does not fit fully in the outlet, reverse the plug.
> If it still does not fit, contact a qualified electrician to
install the proper outlet.
> Do not change the plug in any way.
> Connect this furnishing to a properly grounded outlet only.
CAUTION Match wide blade of plug
to wide slot, fully insert.
> Always power down all circuits and disconnect before
cleaning.
WARNING To reduce the risk of
burns, fire, electric shock,
or injury to persons:
> Disconnect from power before putting on or taking off
parts. A minimum of two people is required to remove and
replace cabinet doors.
> Close supervision is necessary when this furnishing is used
by, or near children, invalids, or disabled persons.
> Use this furnishing only for its intended use as described in
these instructions.
> Do not use attachments not recommended by the
manufacture.
> Never operate this furnishing, if it has a damaged cord or
plug, if it is not working properly, if it has been dropped or
damaged, or dropped into water. Return the furnishing to a
service center for examination and repair.
> Never drop or insert any object into any opening.
> Do not use outdoors.
> Do not operate where aerosol (spray) products are being
used or where oxygen is being administered.
> For loading always put heavier items at the bottom and not
near the top in order to help prevent the possibility of the
furnishing tipping over.
MAXIMUM SHELF LOAD IN POUNDS ALLOWED: 6.61 lbs
> To disconnect, power down all circuits.
> Risk of injury to persons - do not place video equipment
such as televisions or computer monitors on furnishing.
Grounding instructions
This product must be connected to a grounded metal,
permanent wiring system, or an equipment - grounding
conductor must be run with the circuit conductors and
connected to the equipment grounding terminal or lead on
the product. (If provided with a 3 wire system)
en
MAL_XSquare_XS7012/19.04.2 4

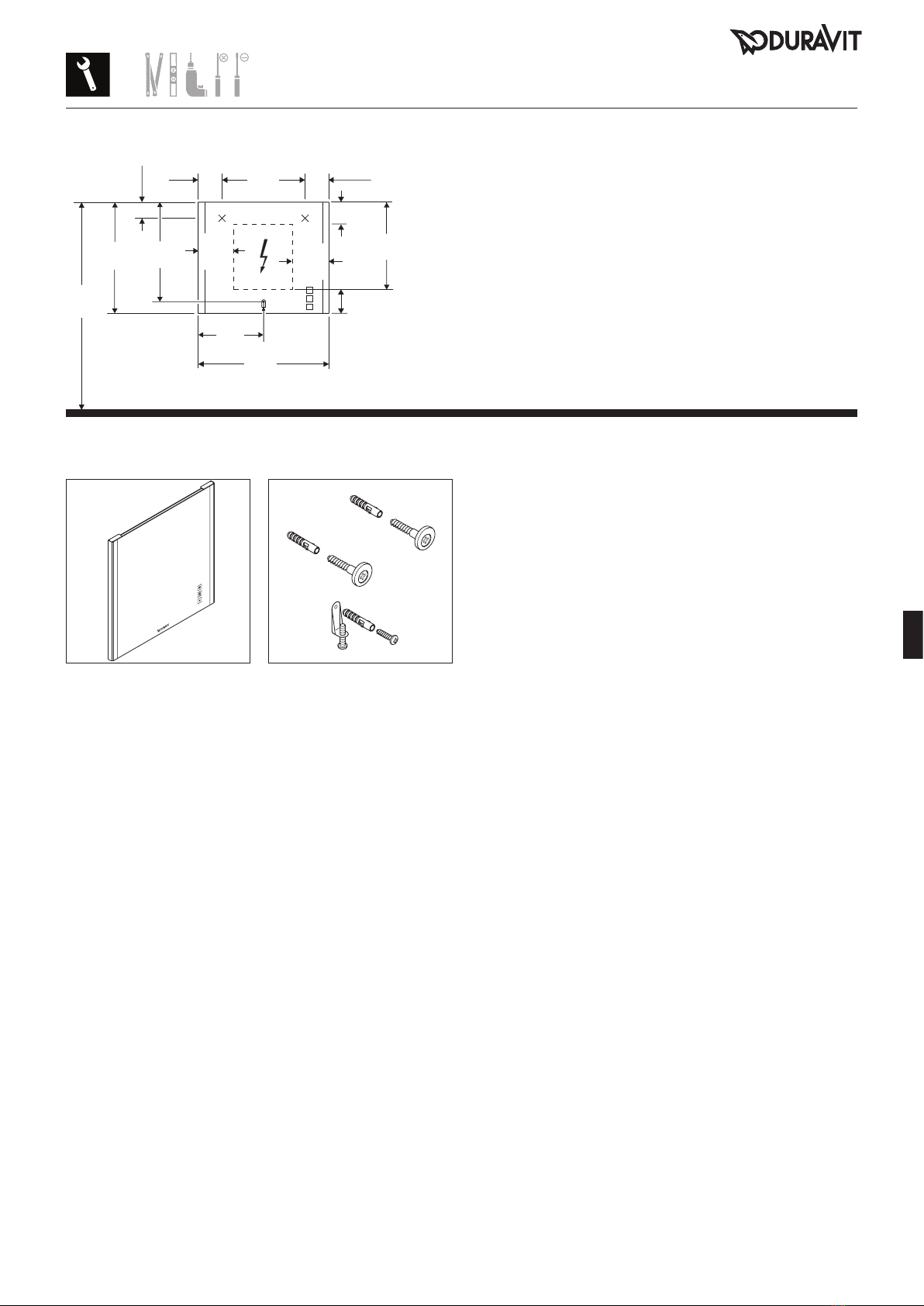

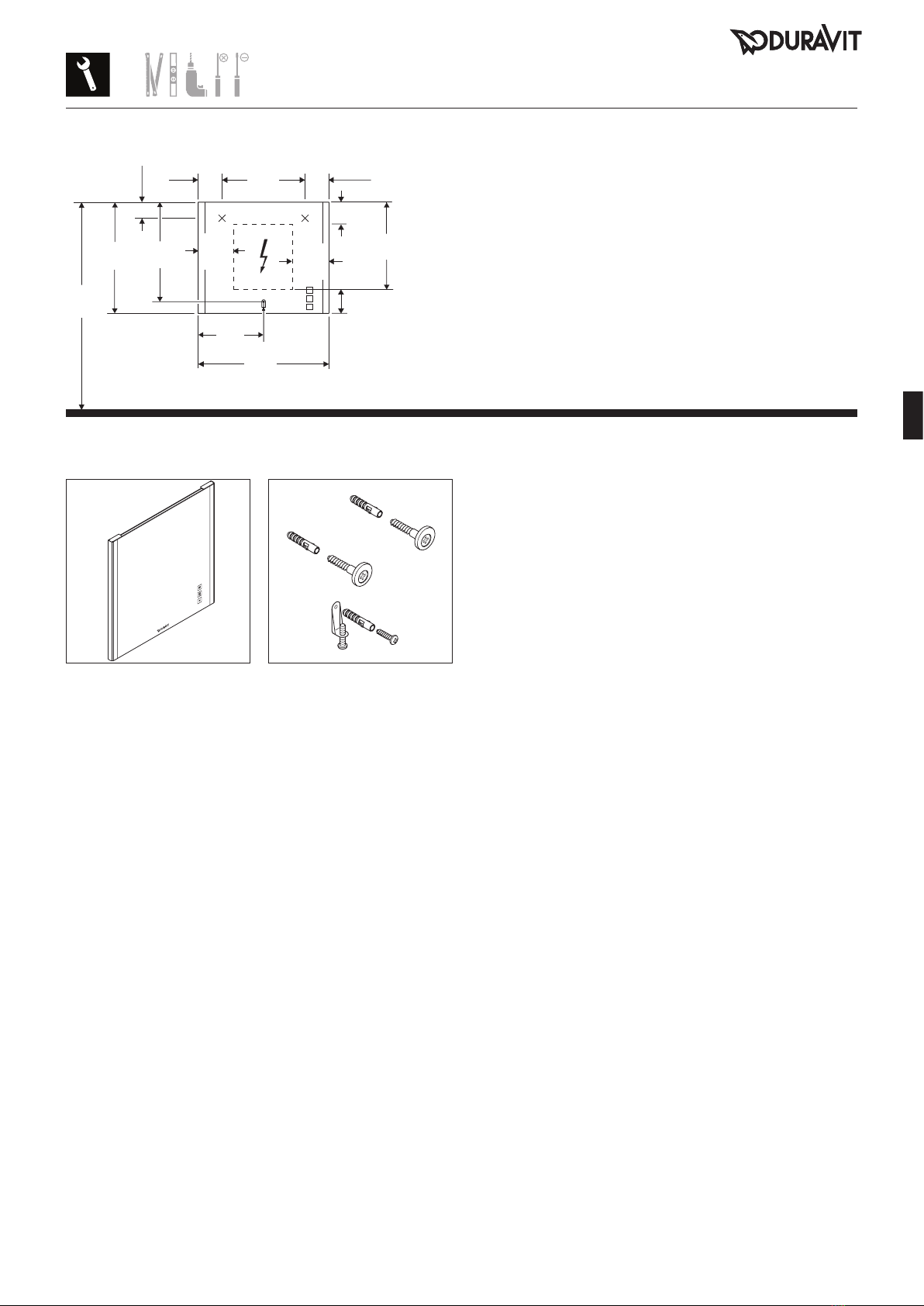

3x S8
2x 6,5x61
1x 4,5x35 # F51944
530
20 ⅞”
2050
80 ¾”
800
31 ½”
400
15 ¾”
800
31 ½”
225
8 ⅞”
135
5 ⅜”
135
5 ⅜”
103 4 ⅛”
719
28 ⅜”
150
5 ⅞”
150
5 ⅞”
650
25 ⅝”
225
8 ⅞”
en
MAL_XSquare_XS7012/19.04.2 5

2x
3x S8
2x 6,5x61
1x 4,5x35
Ø ⅜”
Ø ⅜”
110 V

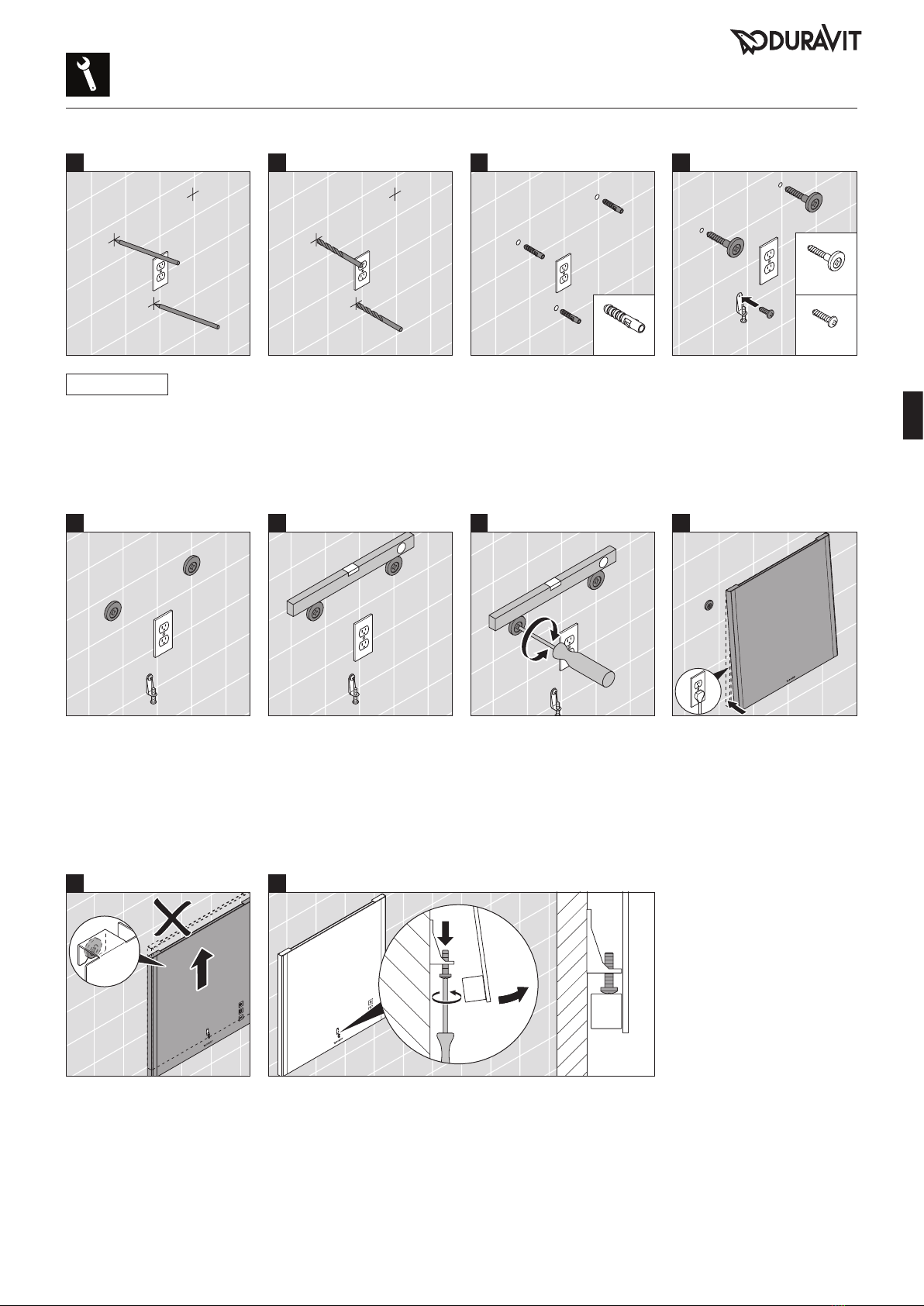

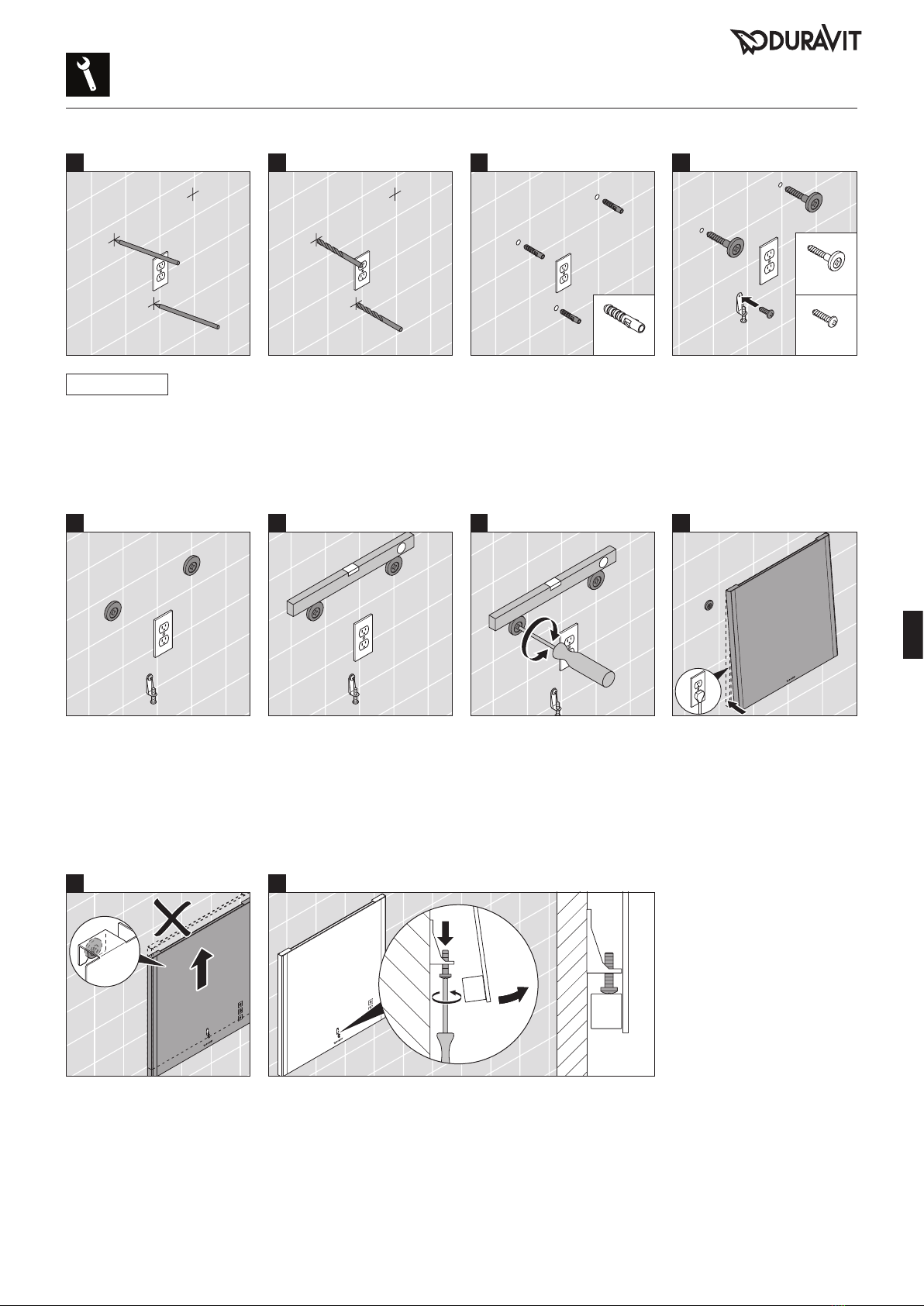

> Line up the top screws
with the inserts on the
back of the mirror.
> Push mirror onto the wall
until screws are inserted
securely.
> Thred the two mounting
screws into the top two
anchors.
> Secure the L-bracket to
the wall with the screw on
the bottom.
> The plastic anchors
provided are for concrete
wall applications.
> Use a 3/8” drill bit.
> Drill the anchor holes that
have been marked.
NOTICE
A 110 V GFCI outlet is required.
> Mark the holes to be drilled
for the anchors.
> Plug the mirror into the
outlet.
> Adjust leveling if required.> Check leveling of the top
two screws.
> Confirm that all screws
are securely attached.
> For adjustment of the safety bracket, turn screw to
the position as pictured. Correct placement of screw
prevents the mirror from accidentally detaching from the
suspension rail.
10
en
MAL_XSquare_XS7012/19.04.2 6
9
4321
8765

2.700 K 6.500 K
≥ 2 s
01:00:00
en
MAL_XSquare_XS7012/19.04.2 7

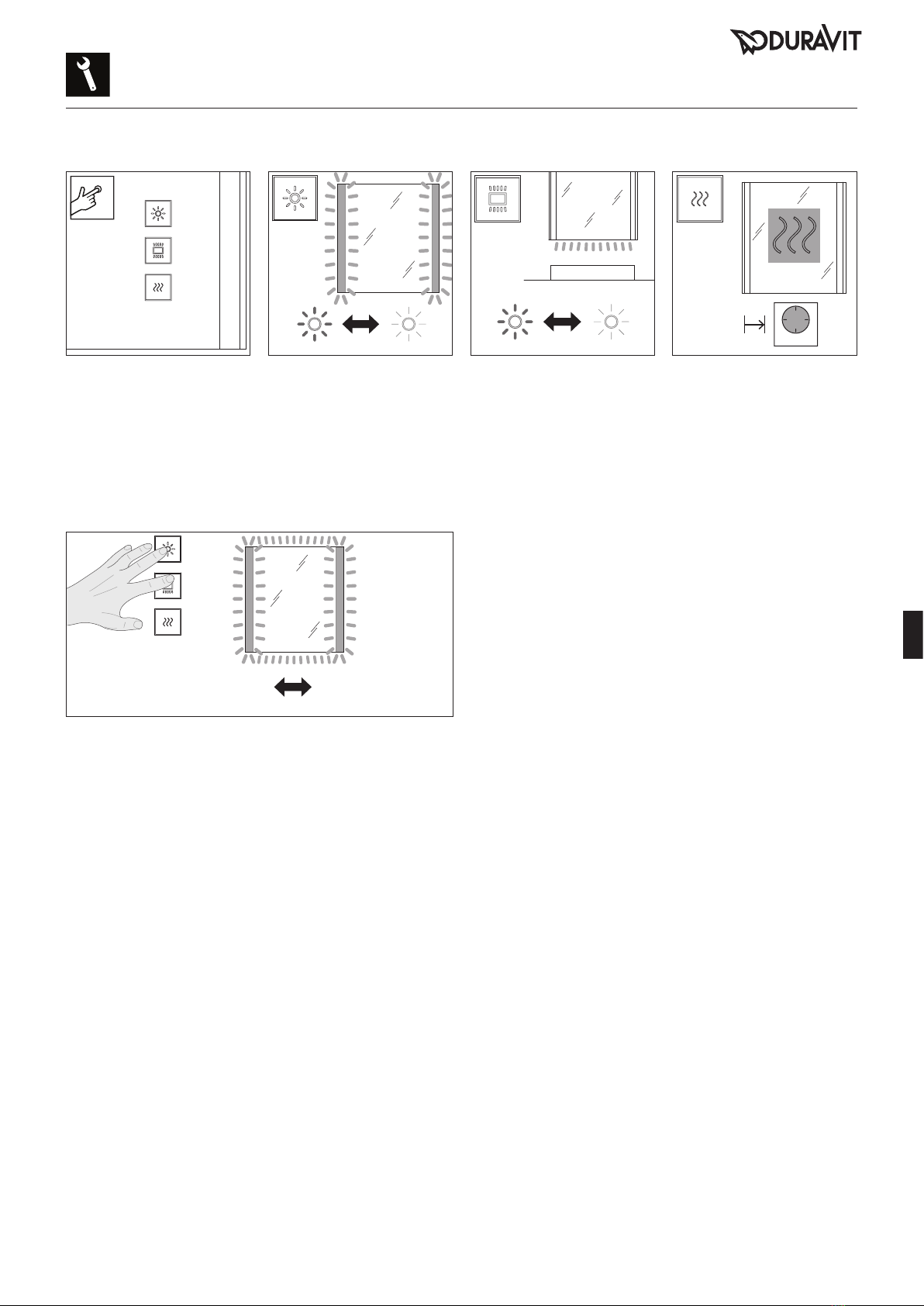

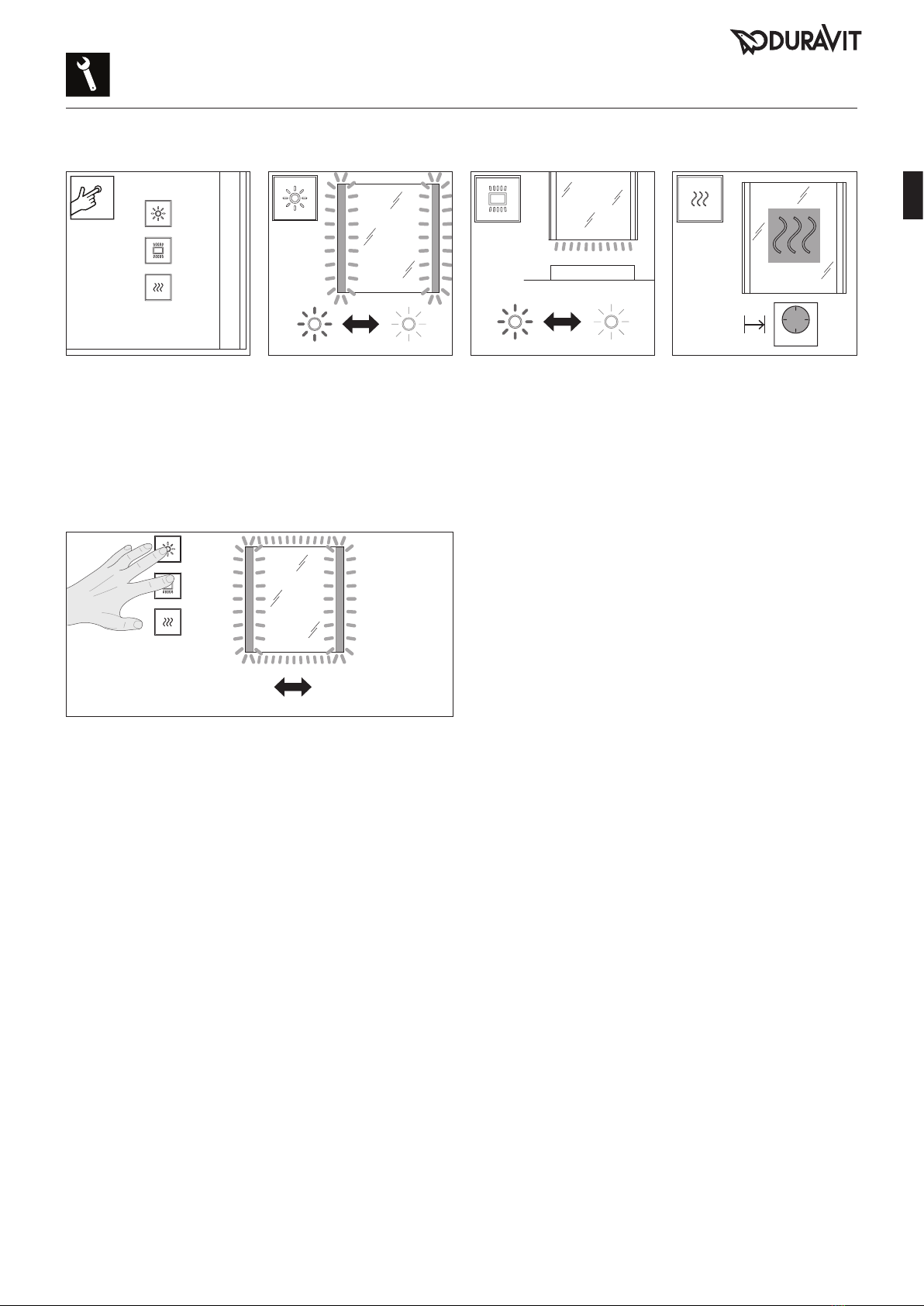

> On / Off switch for the
mirror heating system
included auto-off function
after 60 minutes.
> On / Off switch for up
and down LED-indirect
light including dimming
function:
• Short press means
On/Off
• Press and hold means
dimming
> On / Off switch for
lightfield including
dimming function:
• Short press means
On/Off
• Press and hold means
dimming
> Touchless operating panel
at the front side with 3
Icons.
> Icon 1 and Icon 2 held for two seconds or longer allows
user to synchronously change the lighted mirror’s color
between 2700K-6500K (lightfield and indirect light).

Utilisation prévue
Les instructions d'installation sont comprises avec le produit
Duravit et s'adressent à des personnes responsables de
l'installation électrique du produit.
Lectorat ciblé et compétences
L'installation électrique doit uniquement être effectuée par des
électriciens compétents.
Le mobilier est conforme aux exigences applicables de la ou des
norme(s) indiquée(s) :
Sécurité des articles pour l'équipement des ménages et des lieux
publics.
(UL962, 3rd ed. portable Luminaires CSA C22.2 No. 12)
À propos du produit
Les produits nécessitant de l'électricité sont conçus pour
fonctionner avec un interrupteur mural et connectés à un circuit
fourni par le client sinon un connecteur plat sera fourni avec
un miroir/une armoire de toilette. Le produit doit être installé
par un technicien compétent respectant le code électrique.
Lisez attentivement les instructions de sécurité. Il faut éviter le
mouillage direct.
Ce produit est conçu pour une utilisation domestique/résidentielle
uniquement. Nous nous réservons le droit d'apporter des
améliorations et de rehausser l'apparence des produits illustrés.
Instructions d'utilisation
• Le mobilier de la salle de bain est conforme aux normes et aux
lignes directrices applicables au moment de la livraison et doit
être utilisé dans les salles de bain.
• Il faut éviter le contact direct de l'eau, par exemple, pendant la
douche.
• Les miroirs/armoires de toilette nécessitent une source
d'alimentation DDFT de 110 V 60 Hz.
• Un connecteur plat sera fourni pour le miroir/l'armoire de
toilette.
• Distance entre l'interrupteur sensitif et les surfaces réfléchis-
santes => 3 po (75 mm).
• Nous nous réservons le droit d'apporter des améliorations
techniques et des modifications au modèle des produits illus-
trés.
Explication des mots-clés
DANGER
Indique une situation dangereuse qui, si elle n'est pas évitée,
entraînera la mort ou des blessures importantes.
AVERTISSEMENT
Indique une situation dangereuse qui, si elle n'est pas évitée,
entraînera la mort ou des blessures importantes.
MISE EN GARDE
Indique une situation dangereuse qui pourrait entraîner des
blessures mineures ou modérées si elle n'est pas évitée.
ATTENTION
S'utilise pour répondre à des pratiques qui ne sont pas reliées aux
blessures physiques.
fr
MAL_XSquare_XS7012/19.04.2 8

INSTRUCTIONS IMPORTANTES POUR LA SÉCURITÉ
En utilisant un ameublement électrique, il faut toujours suivre des
précautions de base, dont ce qui suit :
Lisez toutes les instructions avant d'utiliser les meubles.
CONSERVEZ CES INSTRUCTIONS.
DANGER
Pour réduire le risque de choc électrique :
Ameublement fourni avec des instructions pour une prise de
branchement polarisée à 2 broches. Pour réduire le risque de
choc électrique, cet ameublement dispose d'une prise polarisée
(une broche étant plus large que l'autre). La prise entrera dans
une prise de sortie polarisée dans une seule direction.
> Si la prise ne rentre pas complètement dans la prise de sortie,
inversez la prise.
> Si elle ne rentre toujours pas, communiquez avec un
électricien compétent pour qu'il installe la prise de sortie de
façon appropriée.
> Ne modifiez pas la prise d'une façon quelconque.
> Branchez ce meuble dans une prise de terre bien installée
seulement.
MISE EN GARDE
Joignez la broche large de la prise à la fente large, insérez
complètement.
> Mettez toujours tous les circuits hors tension et débranchez
avant de nettoyer.
AVERTISSEMENT
Afin de réduire les risques de brûlure, d'incendie, de choc
électrique ou de blessures corporelles :
> Débranchez avant d'ajouter ou d'enlever des pièces. Au moins
deux personnes sont requises pour enlever et remplacer les
portes de l'armoire.
> Une supervision étroite est nécessaire lorsque l'ameublement
est utilisé par ou près des enfants ou des personnes
handicapées.
> Utilisez ce meuble uniquement pour son utilisation prévue, tel
que décrit dans ces instructions.
> N'utilisez pas des accessoires qui ne sont pas recommandés
par le fabricant.
> N'utilisez jamais ce meuble, si son cordon ou sa prise est
endommagé, s'il ne fonctionne pas adéquatement, s'il a été
échappé ou endommagé ou échappé dans l'eau. Retournez
le meuble à un centre de service pour qu'il soit examiné et
réparé.
> Ne laissez pas tomber ou n'insérez pas d'objets dans aucune
ouverture.
> N'utilisez pas à l'extérieur.
> N'utilisez pas près d'un endroit où des produits d'aérosol
(vaporisateurs) sont utilisés ou que de l'oxygène est
administré.
> En ce qui concerne la charge, placez toujours des articles plus
lourds en bas plutôt qu'en haut afin d'aider à empêcher le
meuble de se renverser.
CHARGE EN LIVRES MAXIMALE PERMISE SUR L'ÉTAGÈRE :
6,61lb
> Pour débrancher, mettez tous les circuits hors tension.
> Risque de blessures corporelles - ne placez pas de
l'équipement audiovisuel comme des téléviseurs ou des écrans
d'ordinateurs sur l'ameublement.
Instructions de mise à terre
Ce produit doit être branché à une base métallique, un système
de câblage ou un équipement permanent - le conducteur de terre
doit fonctionner avec les conducteurs de circuit et branché au
connecteur de terre de l'équipement ou être placé sur le produit.
(dans le cas d'un système à 3 câbles)
fr
MAL_XSquare_XS7012/19.04.2 9

3 x S8
2x 6,5x61
1x 4,5x35 # F51944
530
20 ⅞”
2050
80 ¾”
800
31 ½”
400
15 ¾”
800
31 ½”
225
8 ⅞”
135
5 ⅜”
135
5 ⅜”
103 4 ⅛”
719
28 ⅜”
150
5 ⅞”
150
5 ⅞”
650
25 ⅝”
225
8 ⅞”
fr
MAL_XSquare_XS7012/19.04.2 10

2x
3x S8
2x 6,5x61
1x 4,5x35
Ø ⅜”
Ø ⅜”
110 V
> Alignez les vis supérieure
avec les insertions à
l’arrière du miroir.
> Poussez le miroir sur le
mur jusqu’à ce que les vis
soient insérées de façon
sécuritaire.
> Taraudez les deux vis de
montage dans la partie
supérieure des deux ancres.
> Fixez le support en forme
de L sur le mur avec la vis
du bas.
> Les ancres de plastique
fournies sont destinées aux
applications sur les murs de
béton.
> Utilisez une mèche de
3/8po.
> Percez les trous d'ancrage
qui ont été marqués.
ATTENTION
Une prise de sortie de 110 V
DDFT est requise.
> Marquez les trous qui seront
percés pour les points
d'ancrage.
> Branchez le miroir dans la
prise de sortie.
> Ajustez le nivelage au
besoin.
> Vérifiez le nivelage des deux
vis supérieures.
> Assurez-vous que toutes les
vis sont bien fixées.
10
> Pour le réglage du support de sécurité, tourner la vis dans la
position indiquée sur l'illustration. Le positionnement correct
de la vis empêche le miroir de se détacher accidentellement du
rail de suspension.
fr
MAL_XSquare_XS7012/19.04.2 11
9
4321
8765

2.700 K 6.500 K
≥ 2 s
01:00:00
fr
MAL_XSquare_XS7012/19.04.2 12
> Interrupteur marche/
arrêt pour le système
de chauffage du miroir
incluant une fonction
d’arrêt automatique après
60minutes.
> Interrupteur marche/arrêt
pour une lumière indirecte
DEL en haut et en bas dont la
fonction de gradation:
• Une pression rapide signi-
fie marche/arrêt
• Appuyer et maintenir en-
foncé signifie gradation
> Interrupteur marche/arrêt
pour champ lumineux dont
fonction de gradation:
• Une pression rapide
signifie marche/arrêt
• Appuyer et maintenir
enfoncé signifie grada-
tion
> Tableau de commande
sans contact frontal avec
3icônes.
> Maintenir l’icône 1 et l’icône 2 pendant deux secondes ou
plus longtemps pour permettre à l’utilisateur de modifier la
synchronisation de la couleur de la lumière du miroir entre
2700K à 6500K (champ lumineux et lumière indirecte).

Uso previsto
Las instrucciones de montaje vienen incluidas con el producto
Duravit y están dirigidas a las personas que llevan a cabo la
instalación eléctrica del producto.
Lectores destinatarios y cualificaciones
La instalación eléctrica debe llevarse a cabo exclusivamente por
electricistas cualificados.
Los muebles cumplen con los requisitos aplicables de la(s)
norma(s) de referencia:
Mobiliario doméstico y comercial de seguridad.
(UL962, 3.ª ed., CSA luminarias portátiles, C22.2 n.º 12)
Sobre el producto
Los productos que funcionan con electricidad han sido diseñados
para ser conmutados en pared y estar cableados a un circuito
proporcionado por el cliente, o se suministrará un enchufe
plano junto con el espejo/mueble espejo. Un técnico cualificado
debe instalar el producto siguiendo el código eléctrico. Leer
detenidamente las instrucciones de seguridad importantes. Debe
evitarse la humectación directa.
Estos productos están previstos exclusivamente para uso
doméstico/residencial. Nos reservamos el derecho a realizar
mejoras técnicas y de diseño en los productos mostrados.
Instrucciones de uso
• La gama de muebles para baño cumple con las normas y
directrices aplicables en el momento de la entrega y ha sido
diseñada para su uso en baños.
• Debe evitarse el contacto directo con el agua, por ejemplo, al
ducharse.
• Los espejos/muebles espejo requieren un diferencial de 110 V
60 Hz.
• Se suministrará un enchufe plano junto con el espejo/mueble
espejo.
• Distancia entre el sensor y las superficies reflectantes =>
3” (75 mm).
• Nos reservamos el derecho a realizar mejoras técnicas y cam-
bios en el diseño de los productos ilustrados.
Explicación de las palabras clave
PELIGRO
Indica una situación peligrosa que provocará la muerte o lesiones
graves si no se evita.
ADVERTENCIA
Indica una situación peligrosa que puede provocar la muerte o
lesiones graves si no se evita.
ATENCIÓN
Indica una situación peligrosa que puede provocar lesiones de
gravedad media o leve si no se evita.
AVISO
Se utiliza para describir prácticas no relacionadas con lesiones
físicas.
es
MAL_XSquare_XS7012/19.04.2 13

INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Al utilizar mobiliario eléctrico, deben tomarse siempre unas
precauciones básicas, incluyendo las siguientes:
Leer todas las instrucciones antes de utilizar este mueble.
GUARDAR ESTAS INSTRUCCIONES.
PELIGRO
Para reducir el riesgo de descarga eléctrica:
Este mueble incluye instrucciones para el enchufe macho
polarizado de dos patillas. Para reducir el riesgo de descarga
eléctrica, el mueble incluye un enchufe polarizado (una patilla
es más ancha que la otra). Solo hay una manera de encajar el
enchufe en la toma polarizada.
> Si el enchufe no encaja completamente en la toma, invertirlo.
> Si sigue sin encajar, ponerse en contacto con un electricista
cualificado para que instale una toma adecuada.
> No cambiar el enchufe en ningún caso.
> Conectar el mueble exclusivamente a una toma bien conectada
a tierra.
ATENCIÓN
Hacer coincidir la patilla ancha del enchufe con la ranura ancha,
e insertar completamente.
> Antes de la limpieza, apagar y desconectar todos los circuitos.
ADVERTENCIA
Para reducir el riesgo de quemaduras, incendios, descargas
eléctricas o lesiones en las personas:
> Antes de colocar o retirar cualquier pieza, desconectar la
alimentación. Se requieren como mínimo dos personas para
retirar y sustituir las puertas del mueble.
> Se requiere una estricta supervisión cuando el mueble es
utilizado por o cerca de niños o personas con discapacidad o
movilidad reducida.
> Utilizar este mueble exclusivamente según el uso previsto
descrito en estas instrucciones.
> No utilizar accesorios no recomendados por el fabricante.
> Nunca utilizar este mueble si el cable o el enchufe están
dañados, si no funciona correctamente, si se ha caído o está
dañado o se ha sumergido en agua. Enviar el mueble al centro
de servicio para su inspección y reparación.
> Nunca dejar caer ni insertar ningún objeto por la abertura.
> No utilizar el mueble en exteriores.
> No poner en funcionamiento el mueble en lugares en los que
se estén utilizando aerosoles (sprays) o se esté suministrando
oxígeno.
> Al cargar el mueble colocar siempre los objetos más pesados al
fondo, y no cerca de la parte superior. De esta forma se evitará
la caída del mueble.
MÁXIMA CARGA DE ESTANTE PERMITIDA (LIBRAS): 6,61 libras
> Para desconectar, apagar todos los circuitos.
> Riesgo de lesiones en las personas. No colocar aparatos
reproductores de vídeo, tales como televisiones u monitores de
ordenador, sobre el mueble.
Instrucciones para la conexión a tierra
Este producto debe conectarse a un metal a tierra, a un sistema
de cableado permanente, o debe emplearse un conductor
equipo-tierra junto con los conductores de circuito y conectarse al
terminal de conexión a tierra del equipo o al cable en el producto.
(En caso de que incluya un sistema de 3 hilos).
es
MAL_XSquare_XS7012/19.04.2 14

3x S8
2x 6,5x61
1x 4,5x35 # F51944
530
20 ⅞”
2050
80 ¾”
800
31 ½”
400
15 ¾”
800
31 ½”
225
8 ⅞”
135
5 ⅜”
135
5 ⅜”
103 4 ⅛”
719
28 ⅜”
150
5 ⅞”
150
5 ⅞”
650
25 ⅝”
225
8 ⅞”
es
MAL_XSquare_XS7012/19.04.2 15

2x
3x S8
2x 6,5x61
1x 4,5x35
Ø ⅜”
Ø ⅜”
110 V
> Alinear los tornillos
superiores con respecto
a los insertos en la parte
posterior del espejo.
> Empujar el espejo hacia
la pared, hasta que los
tornillos estén insertados de
forma segura.
> Enroscar los dos tornillos de
montaje en los dos anclajes
superiores.
> Asegurar el soporte en
L a la pared utilizando el
tornillo en la parte inferior.
> Los anclajes de plástico
previstos son para
aplicaciones en pared de
hormigón.
> Utilizar una broca de 3/8”.
> Taladrar los orificios
de anclaje previamente
marcados.
AVISO
Se requiere un diferencial de
110 V.
> Marcar los orificios que
se deben taladrar para el
anclaje.
> Enchufar el espejo en la
toma.
> Ajustar la nivelación según
sea necesario.
> Comprobar la nivelación de
los dos tornillos superiores.
> Confirmar que todos los
tornillos están fijados de
forma segura.
10
> Para ajustar el soporte de seguridad, gire el tornillo a la
posición, tal y como muestra la imagen. El posicionamiento
correcto del tornillo evita que el espejo se separe de manera
accidental del carril de suspensión.
es
MAL_XSquare_XS7012/19.04.2 16
9
4321
8765

01:00:00
2.700 K 6.500 K
≥ 2 s
es
MAL_XSquare_XS7012/19.04.2 17
> Interruptor para conectar/
desconectar el sistema
de calefacción de espejo,
así como la función de
desconexión automática
transcurridos 60 minutos.
> Interruptor para aumentar
y disminuir la iluminación
indirecta LED, así como para
la función de atenuación:
• Pulsándolo brevemente
aumenta/disminuye la
iluminación indirecta LED
• Manteniéndolo pulsado se
activa la atenuación
> Interruptor para encender/
apagar el campo luminoso,
así como para la función de
atenuación:
• Pulsándolo brevemente
se enciende/apaga el
campo luminoso
• Manteniéndolo pulsado
se activa la atenuación
> Panel de mando frontal sin
contacto con 3iconos.
> Si se mantienen pulsados los iconos 1 y 2 durante dos
segundos o más, es posible cambiar de forma sincronizada el
color del espejo iluminado a un valor de entre 2700K y 6500K
(campo luminoso e iluminación indirecta).

Order no. XS7012/19.04.2 We reserve the right to make technical improvments and design modifications to the products illustrated.
DURAVIT USA, INC.
2635 North Berkeley Lake Rd., Ste. 100
Duluth, GA 30096
Toll Free 888-DURAVIT
Phone [phone]
Fax [phone]
[email protected]vit.com
www.duravit.us
