DURAVIT XViu XV 7042 User manual

XViu
Installation instructions
Notice de montage
Instrucciones de montaje y uso
# XV 7042
The installation instructions come as part of the Duravit product and must be read carefully prior to installation.
Ces instructions d’installation font partie du produit Duravit et doivent être lues soigneusement avant l’installation.
Las instrucciones de instalación forman parte del producto Duravit y se deben leer detenidamente antes de la instalación.

MAL_XViu_XV7042/19.09.2 2
es fr en
Important information 3
Installation 5
Información importante 13
Montaje 15
Remarques importantes 8
Montage 10
es fr en

Intended use
The mounting instructions come included with the
Duravit product and are aimed at people who carry
out the electrical installation for the product.
Target readership and qualifications
The electrical installation may only be carried out by
qualified electricians.
Furniture complies with applicable requirements of the
referenced standard(s):
Safety Household and Commercial Furnishings.
( UL962, CSA C22.2 No. 250.0 and 250.4 )
About the product
Products requiring electricity are designed to be
switched at the wall and hardwired to a circuit provided
by the customer or flat plug will be supplied with mirror/
mirror cabinet. Product should be installed according to
electrical code by a qualified technician. Read important
safety instructions carefully. Direct wetting should be
avoided.
This product is intended for household/residential
use only. We reserve the right to make technical
improvements and to enhance the appearance of the
products shown.
Instructions for use
• The bathroom furniture range complies with the standards
and guidelines applicable at the time of delivery and is
designed for use in bathrooms.
• Direct contact with water should be avoided, for example,
when showering.
• Mirrors / Mirror cabinets require a GFCI 110V 60Hz power
source.
• Flat plug will be supplied with mirror / mirror cabinet.
• Distance between sensor and reflecting surfaces =>
3” (75 mm).
• We reserve the right to make technical improvements and
design modifications to the products illustrated.
Explanation of the key words
DANGER Indicates a hazardous
situation which if not
avoided, will result in death
or serious injury.
WARNING Indicates a hazardous
situation which, if not
avoided, could result in
death or serious injury.
CAUTION Indicates a hazardous
situation which could result
in minor or moderate injury
if not avoided.
NOTICE Is used to address practices
not related to physical
injury.
Prior to the installation
Please read the specification sheets prior to the installation.
Specification sheets are available for download at
pro.duravit.us.
Products are in compliance with the following
codes:
UL 962 and CSA C22.2 No. 250.0 and 250.4
en
MAL_XViu_XV7042/19.09.2 3

IMPORTANT SAFETY INSTRUCTIONS
When using an electrical furnishing, basic precautions should
always be followed, including the following:
Read all instructions before using this furnishing.
DANGER To reduce the risk of
electric shock:
> Always unplug this furnishing from the electrical outlet
before cleaning or servicing.
WARNING To reduce the risk of
burns, fire, electric shock,
or injury to persons:
> Unplug from outlet before putting on or taking off parts.
> Close supervision is necessary when this furnishing is used
by, or near children, invalids, or disabled persons.
> Use this furnishing only for its intended use as described
in these instructions. Do not use attachments not
recommended by the manufacturer.
> Never operate this furnishing if it has a damaged cord or
plug, if it is not working properly, if it has been dropped or
damaged, or dropped into water. Return the furnishing to a
service center for examination and repair.
> Keep the cord away from heated surfaces.
> Never operate the furnishing with the air openings
blocked. Keep the air openings free of lint, hair, and the
like.
> Never drop or insert any object into any opening.
> Do not use outdoors.
> Do not operate where aerosol (spray) products are being
used or where oxygen is being administered.
> To disconnect, turn all controls to the off position, then
remove plug from outlet.
> For loading always put heavier items at the bottom and not
near the top in order to help prevent the possibility of the
furnishing tipping over.
For chairs and similar furnishings with movable parts such as
foot supports the following statement:
WARNING Risk of injury
> Keep children away from extended foot support (or other
similar parts).
For grounded products the following statement:
WARNING Risk of electric shock
> Connect this furnishing to a properly grounded outlet only.
See Grounding instructions.
If a surface is not intended to support video monitors such
as televisions or computer monitors, one of the following
statements:
WARNING Risk of injury to persons
> Do not place video equipment such as televisions or
computer monitors on ________, where the blank is
filled in to identify the particular surface.
> Do not use this furnishing to support video equipment such
as televisions or computer monitors.
> Each surface intended to support a load shall have a
corresponding statement in the use instructions specifying
the maximum intended load for that surface in pounds
(kilograms).
> Mount furnishings at the correct height.
SAVE THESE INSTRUCTIONS
Grounding instructions
This product must be connected to a grounded metal,
permanent wiring system, or an equipment - grounding
conductor must be run with the circuit conductors and
connected to the equipment grounding terminal or lead on
the product. (If provided with a 3 wire system)
en
MAL_XViu_XV7042/19.09.2 4

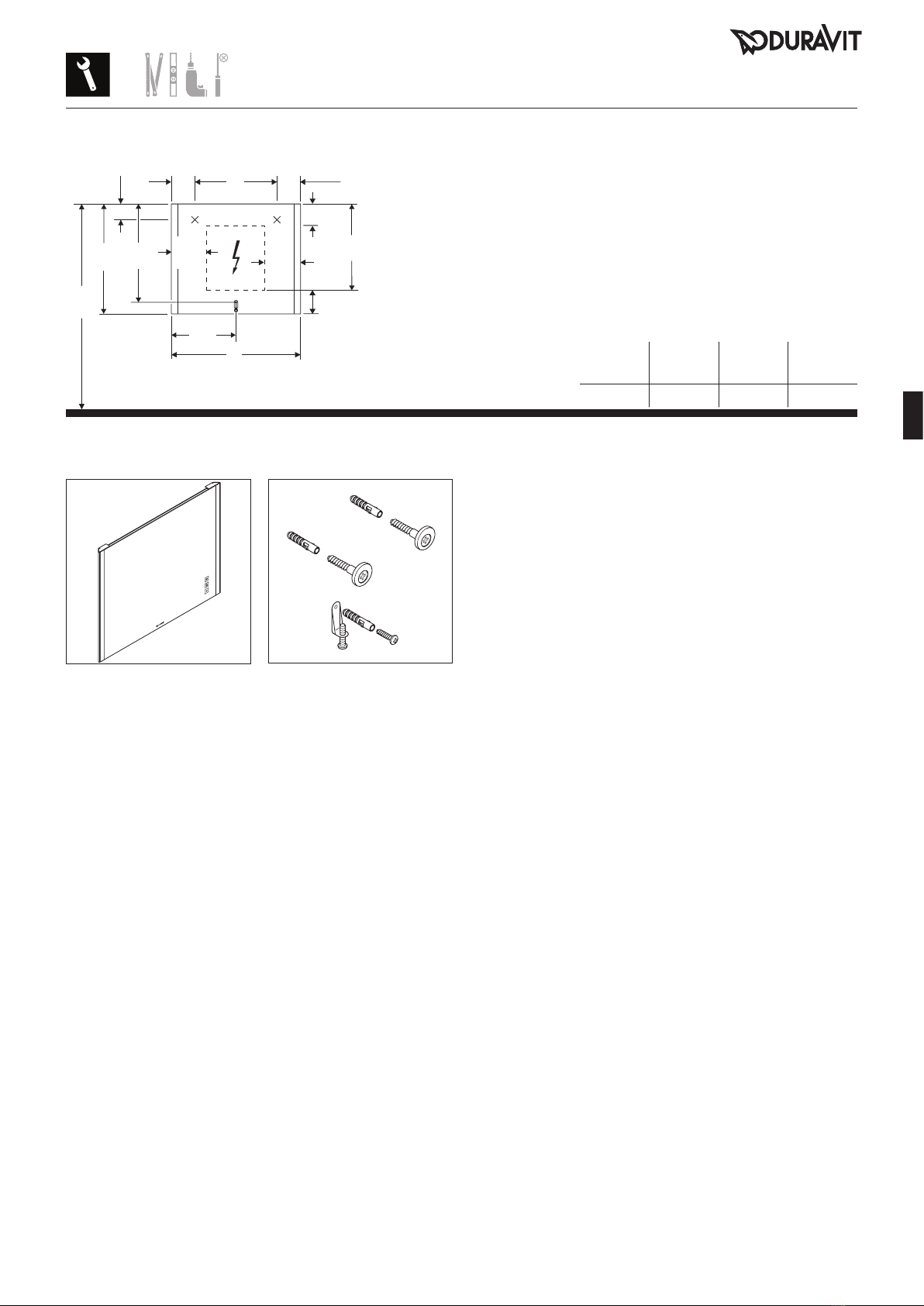

3x S8
2x 6,5x61
1x 4,5x35
B
132 132
150
235
150
103
2050
A
720
A/2
650
800
235
9 ¼” 9 ¼”
4 ⅛”
5 ⅛”5 ⅛”
28 ⅜”
31 ½”
80 ¾”
5 ⅞”5 ⅞”
25
⅝
”
A
mm
A
inch
B
mm
B
inch
820 32 ¼“ 556 22“
# F51944
en
MAL_XViu_XV7042/19.09.2 5

2x
3x S8
2x 6,5x61
1x 4,5x35
Ø ⅜”
Ø ⅜”
110 V
> Line up the top screws
with the inserts on the
back of the mirror.
> Push mirror onto the wall
until screws are inserted
securely.
> Thred the two mounting
screws into the top two
anchors.
> Secure the L-bracket to
the wall with the screw on
the bottom.
> The plastic anchors
provided are for concrete
wall applications.
> Use a 3/8” drill bit.
> Drill the anchor holes that
have been marked.
NOTICE
A 110 V GFCI outlet is required.
> Mark the holes to be drilled
for the anchors.
> Plug the mirror into the
outlet.
> Adjust leveling if required.> Check leveling of the top
two screws.
> Confirm that all screws
are securely attached.
> For adjustment of the safety bracket, turn screw to
the position as pictured. Correct placement of screw
prevents the mirror from accidentally detaching from the
suspension rail.
en
MAL_XViu_XV7042/19.09.2 6
109
4321
8765

01:00:00
2.700 K 6.500 K
≥ 2 s
en
MAL_XViu_XV7042/19.09.2 7

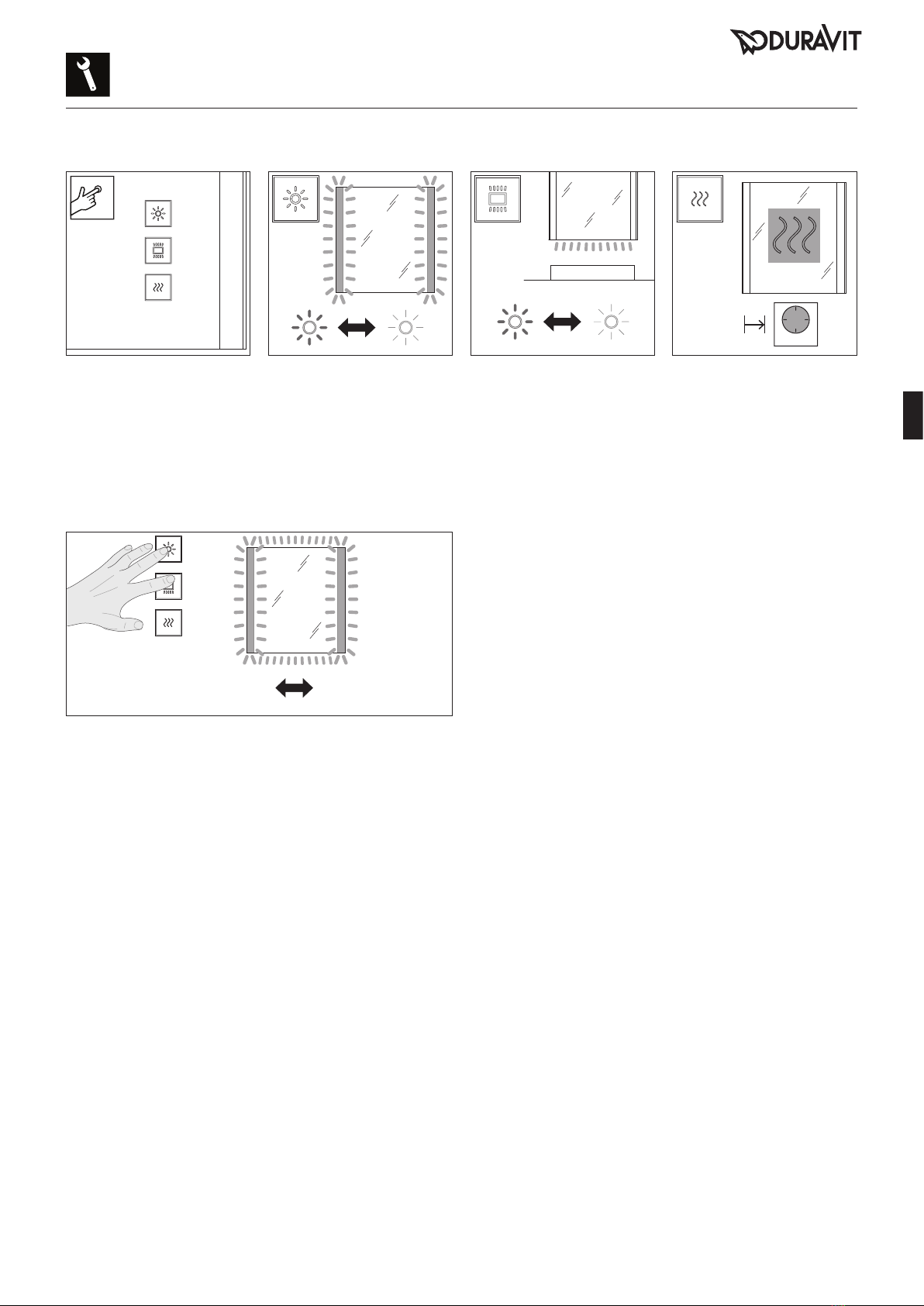

> On / Off switch for the
mirror heating system
included auto-off function
after 60 minutes.
> On / Off switch for up
and down LED-indirect
light including dimming
function:
• Short press means
On/Off
• Press and hold means
dimming
> On / Off switch for
lightfield including
dimming function:
• Short press means
On/Off
• Press and hold means
dimming
> Touchless operating panel
at the front side with 3
Icons.
> Icon 1 and Icon 2 held for two seconds or longer allows
user to synchronously change the lighted mirror’s color
between 2700K-6500K (lightfield and indirect light).

Utilisation prévue
Les instructions d’installation sont comprises avec le produit
Duravit et s’adressent à des personnes responsables de
l’installation électrique du produit.
Groupe cible et qualification
L’installation électrique doit uniquement être effectuée par des
électriciens compétents.
Le mobilier est conforme aux exigences applicables
de la ou des norme(s) indiquée(s):
Sécurité des articles pour l’équipement des ménages et des lieux
publics.
( UL962, CSA C22.2 N° 250.0 et 250.4 )
À propos du produit
Les produits nécessitant de l’électricité sont conçus pour
fonctionner avec un interrupteur mural et connectés à un circuit
fourni par le client sinon un connecteur plat sera fourni avec un
miroir/une armoire de toilette. Le produit doit être installé par
un technicien compétent respectant le code électrique. Lisez
attentivement les instructions de sécurité. Il faut éviter le
mouillage direct.
Ce produit est conçu pour une utilisation domestique/résidentielle
uniquement. Nous nous réservons le droit d’apporter des
améliorations et de rehausser l’apparence des produits illustrés.
Instructions d’utilisation
• Le mobilier de la salle de bain est conforme aux normes et aux
lignes directrices applicables au moment de la livraison et doit
être utilisé dans les salles de bain.
• Il faut éviter le contact direct de l’eau, par exemple, pendant la
douche.
• Les miroirs/armoires de toilette nécessitent une source
d’alimentation DDFT de 110 V 60 Hz.
• Un connecteur plat sera fourni pour le miroir/l’armoire de
toilette.
• Distance entre l’interrupteur sensitif et les surfaces
réfléchissantes => 3po (75mm).
• Nous nous réservons le droit d’apporter des améliorations
techniques et des modifications au modèle des produits
illustrés.
Explication des mots-clés
DANGER Indique une situation
dangereuse qui, si elle n’est
pas évitée, entraînera la mort
ou des blessures importantes.
AVERTISSEMENT Indique une situation
dangereuse qui, si elle n’est
pas évitée, peut entraîner la
mort ou des blessures graves.
MISE EN GARDE Indique une situation
dangereuse qui pourrait
entraîner des blessures
mineures ou modérées si elle
n’est pas évitée.
ATTENTION S’utilise pour répondre à des
pratiques sans risques de
blessures physiques.
Avant l’installation
Veuillez lire les fiches de spécifications avant l’installation. Les
fiches de spécifications peuvent être téléchargées sur
pro.duravit.us.
Les produits sont conformes aux codes suivants:
UL 962 et CSA C22.2 N° 250.0 et 250.4
fr
MAL_XViu_XV7042/19.09.2 8

INSTRUCTIONS IMPORTANTES POUR LA SÉCURITÉ
En utilisant un ameublement électrique, il faut toujours suivre des
précautions de base, dont ce qui suit:
Lisez toutes les instructions avant d’utiliser les meubles.
DANGER Pour réduire le risque de
choc électrique:
> Débranchez toujours ce meuble de l’alimentation électrique
avant le nettoyage ou l’entretien.
AVERTISSEMENT Afin de réduire les risques
de brûlure, d’incendie,
de choc électrique ou de
blessures corporelles:
> Débranchez de la prise de sortie avant d’ajouter ou d’enlever
des pièces.
> Une supervision étroite est nécessaire lorsque l’ameublement
est utilisé par ou près des enfants ou des personnes
handicapées.
> Utilisez ce meuble uniquement pour son utilisation prévue, tel
que décrit dans ces instructions. N’utilisez pas d’accessoires
qui ne sont pas recommandés par le fabricant.
> N’utilisez jamais ce meuble si son cordon ou sa prise sont
endommagés, s’il ne fonctionne pas adéquatement, s’il a été
échappé ou endommagé ou échappé dans l’eau. Retournez
le meuble à un centre de service pour qu’il soit examiné et
réparé.
> Éloignez la corde des surfaces chaudes.
> N’utilisez jamais le meuble si les ouvertures d’aération sont
bloquées. Assurez-vous que les ouvertures d’aération sont
exemptes de peluches, de cheveux ou autres.
> Ne laissez pas tomber ou n’insérez pas d’objets dans aucune
ouverture.
> N’utilisez pas à l’extérieur.
> N’utilisez pas près d’un endroit où des produits d’aérosol
(vaporisateurs) sont utilisés ou de l’oxygène est administré.
> Pour déconnecter, réglez tous les boutons en position d’arrêt
puis débranchez la prise de courant.
> En ce qui concerne la charge, placez toujours des articles plus
lourds en bas plutôt qu’en haut afin d’aider à empêcher le
meuble de se renverser.
L’avertissement suivant s’applique pour les chaises et d’autres
meubles similaires avec des pièces amovibles comme des
supports pour les pieds:
AVERTISSEMENT Risque de blessures
> Gardez les enfants éloignés des supports allongés pour les
pieds (ou d’autres pièces similaires).
L’avertissement suivant s’applique pour les produits mis à la
terre:
AVERTISSEMENT Risque de choc électrique
> Branchez ce meuble dans une prise de terre bien installée
seulement. Voir les instructions de mise à la terre.
L’un des avertissements suivants s’applique si une surface
n’est pas prévue pour supporter des écrans vidéo comme des
téléviseurs ou des écrans d’ordinateur:
AVERTISSEMENT Risque de blessures
corporelles
> Ne placez pas d’équipement vidéo tel que des téléviseurs ou
des écrans d’ordinateur sur ________, ce champ devant être
renseigné pour identifier une surface en particulier.
> N’utilisez pas ce meuble pour y poser l’équipement vidéo
comme des téléviseurs ou des écrans d’ordinateur.
> Chaque surface prévue pour accueillir une charge doit
avoir une déclaration correspondante dans les instructions
d’utilisation spécifiant la charge maximale prévue pour cette
surface en livres (kilogrammes).
> Montez les meubles à la bonne hauteur.
CONSERVEZ CES INSTRUCTIONS
Instructions de mise à terre
Ce produit doit être branché à une base métallique, un système
de câblage ou un équipement permanent - le conducteur de terre
doit fonctionner avec les conducteurs de circuit et être branché au
connecteur de terre de l’équipement ou placé sur le produit. (dans
le cas d’un système à 3 câbles)
fr
MAL_XViu_XV7042/19.09.2 9

3x S8
2x 6,5x61
1x 4,5x35
B
132 132
150
235
150
103
2050
A
720
A/2
650
800
235
9 ¼” 9 ¼”
4 ⅛”
5 ⅛”5 ⅛”
28 ⅜”
31 ½”
80 ¾”
5 ⅞”5 ⅞”
25
⅝
”
A
mm
A
inch
B
mm
B
inch
820 32 ¼“ 556 22“
# F51944
fr
MAL_XViu_XV7042/19.09.2 10

2x
3x S8
2x 6,5x61
1x 4,5x35
Ø ⅜”
Ø ⅜”
110 V
> Taraudez les deux vis de
montage dans la partie
supérieure des deux ancres.
> Fixez le support en forme
de L sur le mur avec la vis
du bas.
> Les ancres de plastique
fournies sont destinées aux
applications sur les murs de
béton.
> Utilisez une mèche de
3/8po.
> Percez les trous d'ancrage
qui ont été marqués.
ATTENTION
Une prise de sortie de 110 V
DDFT est requise.
> Marquez les trous qui seront
percés pour les points
d'ancrage.
> Branchez le miroir dans la
prise de sortie.
> Ajustez le nivelage au
besoin.
> Vérifiez le nivelage des deux
vis supérieures.
> Assurez-vous que toutes les
vis sont bien fixées.
> Pour le réglage du support de sécurité, tourner la vis dans la
position indiquée sur l'illustration. Le positionnement correct
de la vis empêche le miroir de se détacher accidentellement du
rail de suspension.
> Alignez les vis supérieure
avec les insertions à
l'arrière du miroir.
> Poussez le miroir sur le
mur jusqu'à ce que les vis
soient insérées de façon
sécuritaire.
fr
MAL_XViu_XV7042/19.09.2 11
109
4321
8765

fr
MAL_XViu_XV7042/19.09.2 12
01:00:00
2.700 K 6.500 K
≥ 2 s
> Interrupteur marche/
arrêt pour le système
de chauffage du miroir
incluant une fonction
d’arrêt automatique après
60minutes.
> Interrupteur marche/arrêt
pour une lumière indirecte
DEL en haut et en bas dont la
fonction de gradation:
• Une pression rapide signi-
fie marche/arrêt
• Appuyer et maintenir en-
foncé signifie gradation
> Interrupteur marche/arrêt
pour champ lumineux dont
fonction de gradation:
• Une pression rapide
signifie marche/arrêt
• Appuyer et maintenir
enfoncé signifie grada-
tion
> Tableau de commande
sans contact frontal avec
3icônes.
> Maintenir l’icône 1 et l’icône 2 pendant deux secondes ou
plus longtemps pour permettre à l’utilisateur de modifier la
synchronisation de la couleur de la lumière du miroir entre
2700K à 6500K (champ lumineux et lumière indirecte).

Uso previsto
Las instrucciones de montaje vienen incluidas con el
producto Duravit y están dirigidas a las personas que llevan a
cabo la instalación eléctrica del producto.
Lectores destinatarios y cualificaciones
La instalación eléctrica debe llevarse a cabo exclusivamente por
electricistas cualificados.
Los muebles cumplen con los requisitos aplicables de la(s)
norma(s) de referencia:
Mobiliario doméstico y comercial de seguridad.
(UL962, CSA C22.2 n.º 250.0 y 250.4)
Sobre el producto
Los productos que funcionan con electricidad han sido diseñados
para ser conmutados en pared y estar cableados a un circuito
proporcionado por el cliente, o se suministrará un enchufe
plano junto con el espejo/mueble espejo. Un técnico cualificado
debe instalar el producto siguiendo el código eléctrico. Leer
detenidamente las instrucciones de seguridad importantes. Debe
evitarse la humectación directa.
Este producto está previsto exclusivamente para uso doméstico/
residencial. Nos reservamos el derecho a realizar mejoras
técnicas y de diseño en los productos mostrados.
Instrucciones de uso
• La gama de muebles para baño cumple con las normas y
directrices aplicables en el momento de la entrega y ha sido
diseñada para su uso en baños.
• Debe evitarse el contacto directo con el agua, por ejemplo, al
ducharse.
• Los espejos/muebles espejo requieren un diferencial de 110 V
60 Hz.
• Se suministrará un enchufe plano junto con el espejo/mueble
espejo.
• Distancia entre el sensor y las superficies reflectantes =>
3” (75 mm).
• Nos reservamos el derecho a realizar mejoras técnicas y
cambios en el diseño de los productos ilustrados.
Explicación de las palabras clave
PELIGRO Indica una situación peligrosa
que provocará la muerte o
lesiones graves si no se evita.
ADVERTENCIA Indica una situación peligrosa
que puede provocar la
muerte o lesiones graves si
no se evita.
ATENCIÓN Indica una situación peligrosa
que puede provocar lesiones
de gravedad media o leve si
no se evita.
AVISO Se utiliza para describir
prácticas no relacionadas con
lesiones físicas.
Antes de la instalación
Leer las fichas técnicas antes de la instalación. Las fichas técnicas
pueden descargarse en
www.pro.duravit.es.
Los productos cumplen los siguientes códigos:
UL 962 y CSA C22.2 n.º 250.0 y 250.4
es
MAL_XViu_XV7042/19.09.2 13

INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Al utilizar mobiliario eléctrico, deben tomarse siempre unas
precauciones básicas, incluyendo las siguientes:
Leer todas las instrucciones antes de utilizar este mueble.
PELIGRO Para reducir el riesgo de
descarga eléctrica:
> Desconectar siempre este mueble de la toma de electricidad
antes de realizar la limpieza o el mantenimiento.
ADVERTENCIA Para reducir el riesgo de
quemaduras, incendios,
descargas eléctricas o
lesiones en las personas:
> Antes de colocar o retirar cualquier pieza, desconectar la
alimentación.
> Se requiere una estricta supervisión cuando el mueble es
utilizado por o cerca de niños o personas con discapacidad o
movilidad reducida.
> Utilizar este mueble exclusivamente según el uso previsto
descrito en estas instrucciones. No utilizar accesorios no
recomendados por el fabricante.
> Nunca utilizar este mueble si el cable o el enchufe están
dañados, si no funciona correctamente, si se ha caído o está
dañado o se ha sumergido en agua. Enviar el mueble al centro
de servicio para su inspección y reparación.
> Mantenga el cable alejado de superficies calientes.
> No utilice nunca el mueble con los orificios de aire bloqueados.
Mantenga los orificios de aire libres de pelusas, pelo y
similares.
> Nunca dejar caer ni insertar ningún objeto por las aberturas.
> No utilizar el mueble en exteriores.
> No poner en funcionamiento el mueble en lugares en los que
se estén utilizando aerosoles (sprays) o se esté suministrando
oxígeno.
> Para desconectar, ponga todos los controles en la posición
apagado, después retire el enchufe de la toma.
> Al cargar el mueble colocar siempre los objetos más pesados al
fondo, y no cerca de la parte superior. De esta forma se evitará
la caída del mueble.
Para sillas y mobiliario similar con partes móviles, como
reposapiés, siga las siguientes instrucciones:
ADVERTENCIA Riesgo de lesiones
> Mantenga a los niños alejados del reposapiés extendido (u
otras partes similares).
Para los productos conectados a tierra siga las siguientes
instrucciones:
ADVERTENCIA Peligro de descarga eléctrica
> Conectar el mueble exclusivamente a una toma bien conectada
a tierra. Vea las instrucciones para la puesta a tierra.
Si una superficie no está preparada para apoyar monitores
de vídeo, como televisiones o pantallas de ordenador, siga las
siguientes instrucciones:
ADVERTENCIA Riesgo de lesiones para las
personas
> No coloque equipos de vídeo como televisiones o pantallas
de ordenador sobre ________, donde el espacio en blanco se
rellena para identificar la superficie concreta.
> No utilice este mueble para apoyar equipos de vídeo como
televisiones o pantalla se ordenador.
> Toda superficie prevista para apoyar una carga deberá tener
las indicaciones correspondientes en las instrucciones de uso
especificando la carga máxima admisible para esa superficie
en libras (kilogramos).
> Monte los muebles a la altura correcta.
GUARDE ESTAS INSTRUCCIONES
Instrucciones para la conexión a tierra
Este producto debe conectarse a un metal a tierra, a un sistema
de cableado permanente, o debe emplearse un conductor
equipo-tierra junto con los conductores de circuito y conectarse al
terminal de conexión a tierra del equipo o al cable en el producto.
(En caso de que incluya un sistema de 3 hilos).
es
MAL_XViu_XV7042/19.09.2 14

3x S8
2x 6,5x61
1x 4,5x35
B
132 132
150
235
150
103
2050
A
720
A/2
650
800
235
9 ¼” 9 ¼”
4 ⅛”
5 ⅛”5 ⅛”
28 ⅜”
31 ½”
80 ¾”
5 ⅞”5 ⅞”
25
⅝
”
A
mm
A
inch
B
mm
B
inch
820 32 ¼“ 556 22“
# F51944
es
MAL_XViu_XV7042/19.09.2 15

2x
3x S8
2x 6,5x61
1x 4,5x35
Ø ⅜”
Ø ⅜”
110 V
> Enroscar los dos tornillos de
montaje en los dos anclajes
superiores.
> Asegurar el soporte en
L a la pared utilizando el
tornillo en la parte inferior.
> Los anclajes de plástico
previstos son para
aplicaciones en pared de
hormigón.
> Utilizar una broca de 3/8”.
> Taladrar los orificios
de anclaje previamente
marcados.
AVISO
Se requiere un diferencial de
110 V.
> Marcar los orificios que
se deben taladrar para el
anclaje.
> Enchufar el espejo en la
toma.
> Ajustar la nivelación según
sea necesario.
> Comprobar la nivelación de
los dos tornillos superiores.
> Confirmar que todos los
tornillos están fijados de
forma segura.
> Para ajustar el soporte de seguridad, gire el tornillo a la
posición, tal y como muestra la imagen. El posicionamiento
correcto del tornillo evita que el espejo se separe de manera
accidental del carril de suspensión.
> Alinear los tornillos
superiores con respecto
a los insertos en la parte
posterior del espejo.
> Empujar el espejo hacia
la pared, hasta que los
tornillos estén insertados de
forma segura.
es
MAL_XViu_XV7042/19.09.2 16
109
4321
8765

es
MAL_XViu_XV7042/19.09.2 17
01:00:00
2.700 K 6.500 K
≥ 2 s
> Interruptor para conectar/
desconectar el sistema
de calefacción de espejo,
así como la función de
desconexión automática
transcurridos 60 minutos.
> Interruptor para aumentar
y disminuir la iluminación
indirecta LED, así como para
la función de atenuación:
• Pulsándolo brevemente
aumenta/disminuye la
iluminación indirecta LED
• Manteniéndolo pulsado se
activa la atenuación
> Interruptor para encender/
apagar el campo luminoso,
así como para la función de
atenuación:
• Pulsándolo brevemente
se enciende/apaga el
campo luminoso
• Manteniéndolo pulsado
se activa la atenuación
> Panel de mando frontal sin
contacto con 3iconos.
> Si se mantienen pulsados los iconos 1 y 2 durante dos
segundos o más, es posible cambiar de forma sincronizada el
color del espejo iluminado a un valor de entre 2700K y 6500K
(campo luminoso e iluminación indirecta).

Order no. XV7042/19.09.2 We reserve the right to make technical improvments and design modifications to the products illustrated.
DURAVIT USA, INC.
2635 North Berkeley Lake Rd., Ste. 100
Duluth, GA 30096
Toll Free 888-DURAVIT
Phone [phone]
Fax [phone]
[email protected]vit.com
www.duravit.us
