DURAVIT SensoWash Series User manual

Leben im Bad
Living bathrooms
SensoWash
®
Mounting instructions Wall-mounted WC
Instrucciones de montaje Inodoro suspendido
Notice de montage Cuvette suspendue
# 254459 .. 92
# 256359 .. 92
# 253359 .. 92
# 222659 .. 92
# 252959 .. 92
# 254259 .. 92
# 253759 .. 92
# 255059 .. 92
# 256159 .. 92
# 252559 .. 92

2SensoWash_MAL_WWC_US_57045/17.03.3

3
SensoWash_MAL_WWC_US_57045/17.03.3
es enfr
Wichtige Hinweise Elektroinstallation/Wasserinstallation 4
Important information Electrical/water Installation 6
Remarques importantes Installation électrique/installation hydraulique 8

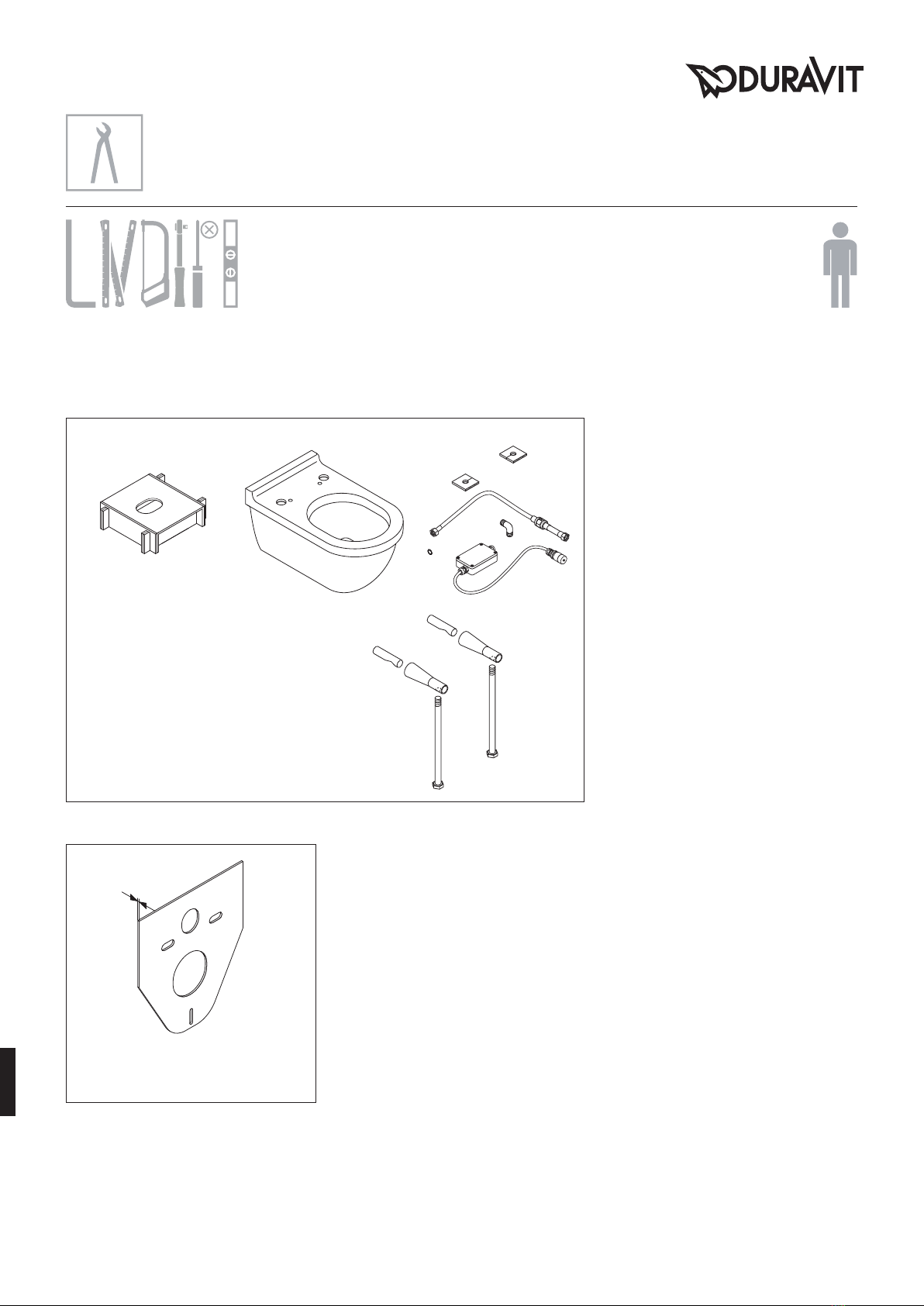

Installation, Montaje, Montage, 56

SensoWash_MAL_WWC_US_57045/17.03.3
Important information
About the mounting instructions
These mounting instructions come as part of the
Duravit Shower WC and should be read carefully prior to
installation.
Explanation of the key words and symbols
DANGER! At high risk of fatal hazards or serious
injuries
NOTE! Toavoidpropertydamage
Link to the Electrical Installation section
Link to the installation information in this
section
Link to the Water Installation section
Inspection (e.g. for scratches)
Inspection to collect water
Do not kink hose
Target Readership and Qualifications
The Shower WC and associated water connection may
only be installed by qualified plumbers. The electrical
installation may only be carried out by qualified electri-
cians.
NOTE!
Local installation regulations, country-specific standards
and the low voltage directives must be observed at all
times.
NOTE!
DO NOT not install the Shower WC in rooms where there
is a danger of frost. The room temperature must not be
less than 39 °F.
Safety instructions
DANGER!
Risk of fatal electric shock.
>DoNOTremoveindividualShowerWCcomponents.
> If the supply cord is damaged, it must be replaced
by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.
Installation Instructions
Please read pre-installation data sheets prior to the
installation. These are available to download on the
Internet at www.duravit.com.
The Shower WC unit installation is described in separate
instructions.
An installation video of the complete shower WC is
available at pro.duravit.com/mounting.
Simply use this
QRcode
4

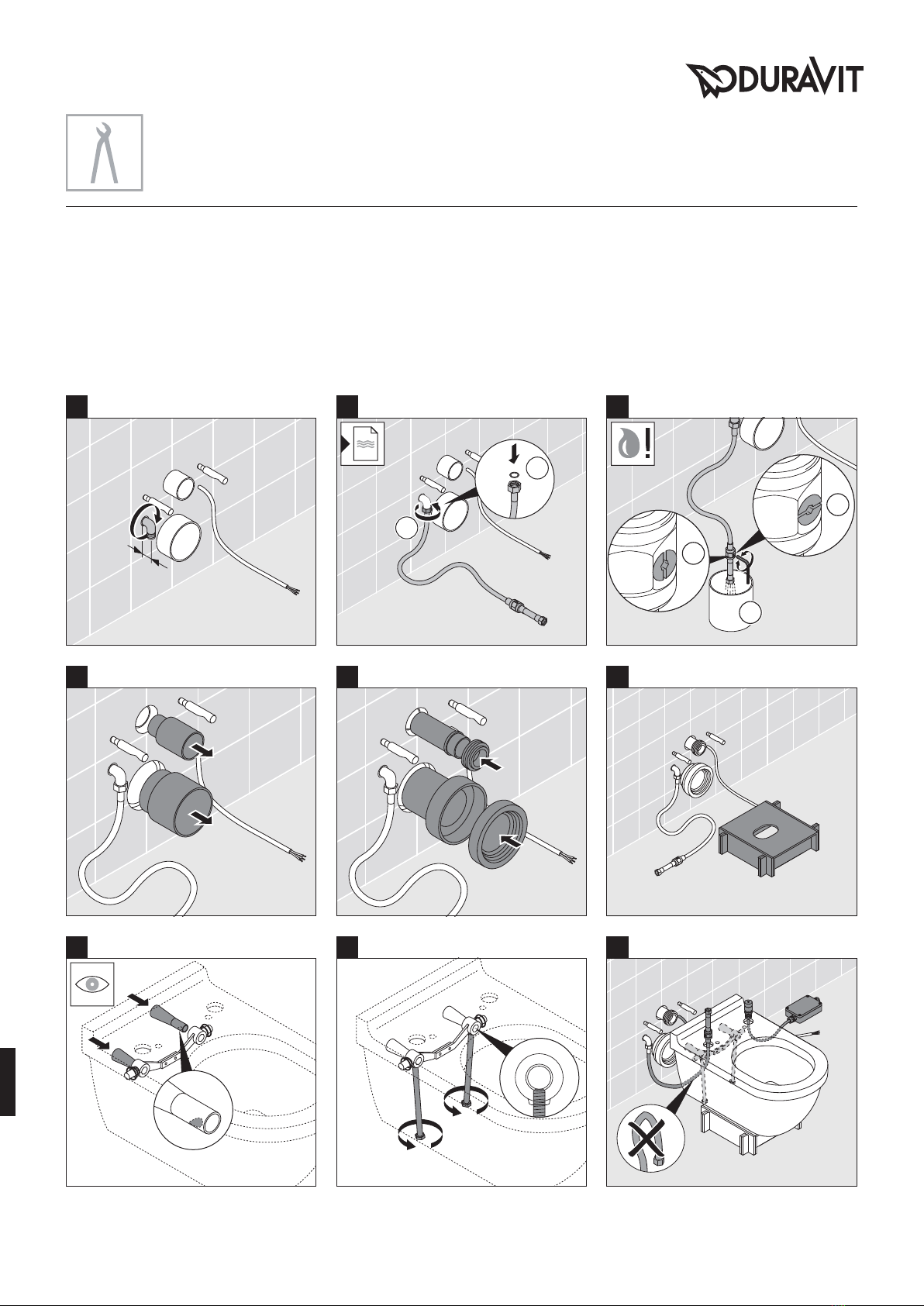

Measuring clearance y (Diagram 4)
7
Installing sound insulation set (Diagram 7)
>ifthesoundinsulationsetisincludedwiththe
delivery, take z into account in the clearance
between the wall and bolt:
Clearance = z+y+ 55/64”.
>Screwtheboltontothehangerboltuntilyou
achieve the calculated clearance to the wall.
>Installthesoundinsulationset.
20

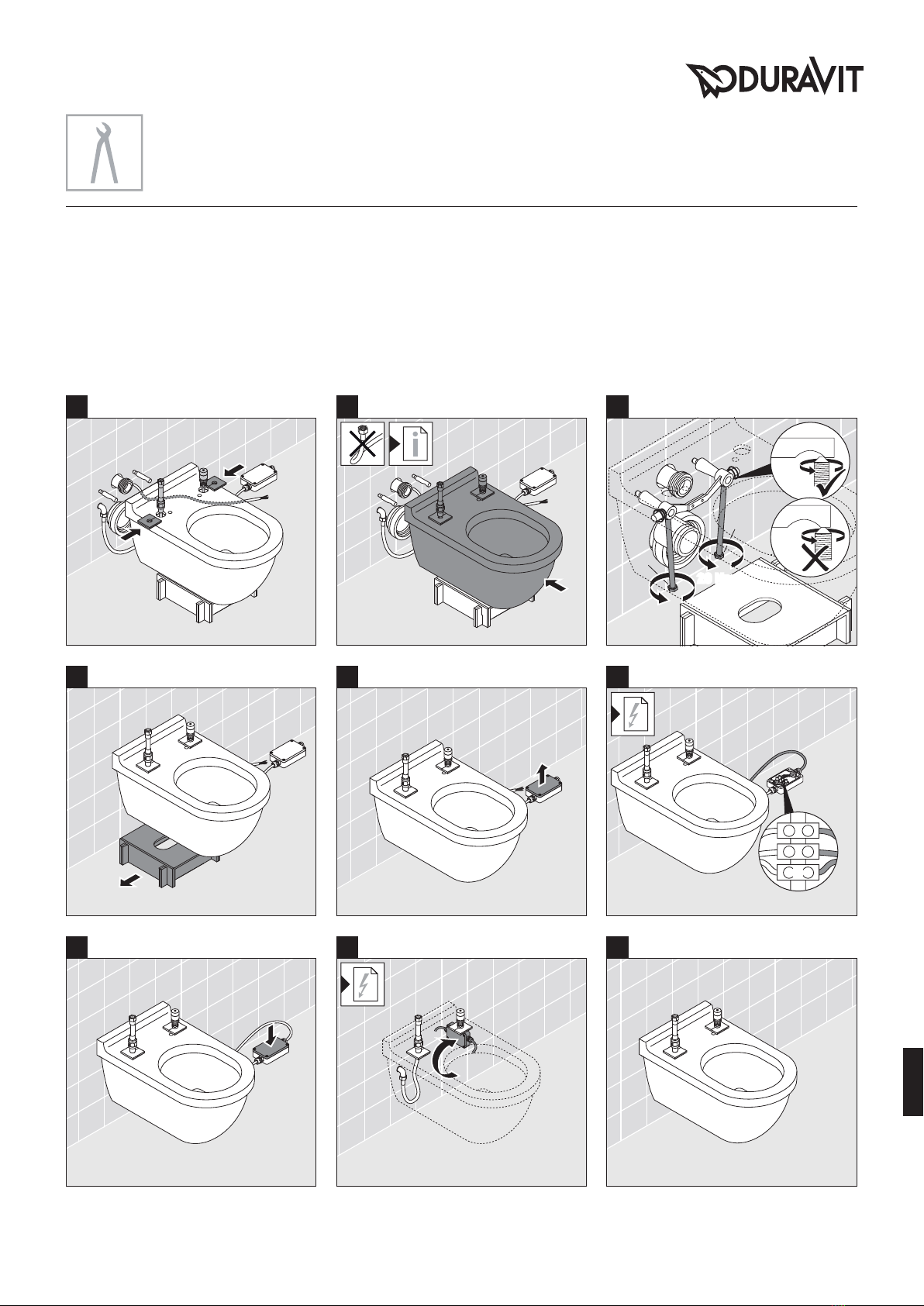

Attaching the ceramics to the wall (Diagram 20)
>Positiontheceramicsonthewall.Ensurethatthe
hose is not kinked or trapped.
4
en

SensoWash_MAL_WWC_US_57045/17.03.3
Electrical installation
Position of electrical / water connection
Pre-Installation
> Lay a permanent power supply line:
 Please observe the position of the electrical
connection
 Leave at least 31 ½“ of feed cable exposed
> Install circuit breaker
 Connect a separate upstream circuit breaker
 Connect an upstream residual current device (RCD)
separating all poles
> Appliances have to be correctly earthed.
24
Connecting the cable (Diagram 24)
>PleaseobservetheL,NandPEconductors.
26
Installing junction box (Diagram 26)
> Fix the junction box in the Wall-mounted WC in
the designated place.
Water installation
Power supply
6. . . . . . . 1. . . . . . 100 - 120 V 50/60 Hz
Max. rated power 1.65 kW
Circuit breaker IN= 16 A
RCCB IN= 30 mA
Protection type IP X4
Protection class 1
Cold water DN 15(½")
Water pressure 10 - 109 psi
(0.07 – 0.75 MPa)
Water hardness max. 2,4 mmol/l
NOTE!
> Install a water water softener with water
hardness ≥2.4 mmol/l
(≥14° dH and/or 24° fH).
Pre-Installation
>Installthewaterconnectionandwateroutletinthe
specified areas.
DANGER!
Health risk and potential product damage.
> Supply the Shower WC with cold drinking water from
the main water system.
>Donotconnectanywastewater,greywater,industrial
water, sea water or other untreated or semi-treated
water.
11
Connecting the water (Diagram 11)
NOTE! Avoiding any malfunctions!
>Onlyusethewatersupplyhosesprovided.
55
2
1/8”
3 1/2”
5
3/8”
3
7/8”
3 1/2”
7 1/8”
9090
IG 1/2”
100
180
135
5
en

SensoWash_MAL_WWC_US_57045/17.03.3
Información importante
Instrucciones de montaje
Estas instrucciones de montaje acompañan al WC con
ducha Duravit y es necesario leerlas cuidadosamente
antes del montaje.
Explicación de las indicaciones y símbolos de advertencia
¡PELIGRO! Riesgo elevado, peligro de muerte o
lesiones graves
¡ADVERTENCIA! P a r a e v i t a r d a ñ o s m a t e r i a l e s
Indica el capítulo Instalación eléctrica
Indica una advertencia acerca del montaje en
este capítulo
Indica el capítulo Instalación de agua
Fíjese que no haya, por ejemplo, arañazos
Es imperativo recoger el agua
No doble el tubo flexible
Instaladores y cualificación
El WC con ducha y la instalación correspondiente de agua
solo pueden ser montados por instaladores de sanitarios
con la formación adecuada. La instalación eléctrica solo
podrán realizarla instaladores eléctricos cualificados.
¡ADVERTENCIA!
Deberán cumplirse sin restricciones las instrucciones de
instalación de las empresas de suministro locales, las
normas específicas de cada país y las directivas de baja
tensión.
¡ADVERTENCIA!
NO monte el WC con ducha en espacios con riesgo de
que se produzcan heladas. La temperatura ambiente no
deberá ser inferior a los 39°F.
Advertencias de seguridad
¡PELIGRO!
Peligro de muerte por descarga eléctrica.
>NO desmontar los diferentes componentes del WC con
ducha.
>Si se ha dañado el cable de conexión de red de
este aparato, este tendrá que ser cambiado por el
fabricante o el servicio de atención al cliente del
mismo o por una persona cualificada similar, para
evitar cualquier peligro.
Indicaciones de montaje
Antes de llevar a cabo el montaje, tener en cuenta las
fichas de preinstalación. Pueden descargarse en Internet
del sitio web www.duravit.com.
El montaje del accesorio para el WC con ducha se
describe en otras instrucciones.
Puede encontrar un vídeo de instalación de todo el WC
con ducha en pro.duravit.com/mounting.
Use simplemente para ello
estecódigoQR.
4
Medir la distancia y (imagen 4)
7
Montar el juego de aislamiento acústico (imagen 7)
>Si el juego de aislamiento acústico se incluye en
el volumen de suministro, hay que considerar
z en la distancia entre la pared y los pernos.
Distancia = z+y+55/64”.
>Girar los pernos en el tornillo de rosca combinada
hasta que se alcance la distancia calculada con la
pared.
>Montar el juego de aislamiento acústico.
20
Empujar la cerámica en la pared (imagen 20)
>Colocar la cerámica en la pared. Hay que prestar
atención a que el tubo flexible no se doble o se
pille.
6
es

SensoWash_MAL_WWC_US_57045/17.03.3
Instalación eléctrica
Posición de la conexión eléctrica / conexión de agua
Preinstalación
>Colocar el tubo de admisión permanente de la alimen-
tación de corriente:
 Observar la posición de la conexión eléctrica
 Hacer que la línea eléctrica sobresalga 31 ½“ como
mín.
>Instalar el dispositivo de seguridad.
 Intercalar el dispositivo de seguridad separado
 Intercalar el dispositivo de protección de corriente
de falla que desconecta todos los polos (RCD)
>Poner a tierra el aparato de forma correcta.
24
Conectar el cable (imagen 24)
>Observar los conductores L, N, PE
26
Montar la caja de conexión (imagen 26)
>Fijar la caja de conexión del inodoro suspendido
en el lugar previsto.
Instalación del agua
Alimentación eléctrica
6. . . . . . . 1. . . . . . 100 - 120 V 50/60 Hz
Potencia nominal máx. 1,65 kW
Dispositivo de
seguridad
IN= 16 A
RCD IN= 30 mA
Clase de protección IP X4
Clase de protección 1
Agua fría DN 15(½”)
Presión del agua 10 - 109 psi
(0.07 – 0.75 MPa)
Dureza del agua máx. 2,4 mmol/l
¡ADVERTENCIA!
>Si la dureza del agua es ≥2,4 mmol/l
(≥14° dH o 24° fH) hay que instalar un
ablandador de agua.
Preinstalación
>Instalar la conexión de agua y la salida de agua en las
áreas indicadas.
¡PELIGRO!
Riesgo para la salud y posibles daños materiales.
>La alimentación del WC con ducha se hará con agua
potable (PWC) de la tubería principal de agua.
>No conectar aguas residuales, aguas grises, aguas
industriales, agua salada o aguas de otro tipo, ni
tampoco agua que no se haya tratado o que se haya
tratado parcialmente.
11
Conectar el agua (imagen 11)
¡ADVERTENCIA! Para evitar fallos de
funcionamiento.
>Usar solo los tubos flexibles de agua
suministrados.
55
2
1/8”
3 1/2”
5
3/8”
3
7/8”
3 1/2”
7 1/8”
9090
IG 1/2”
100
180
135
7
es

SensoWash_MAL_WWC_US_57045/17.03.3
Remarques importantes
Concernant la notice de montage
Cette notice de montage fait partie de l’abattant douche
Duravit et doit être lue attentivement avant le montage.
Explication des avertissements et symboles
DANGER! En cas de risques élevés, dangers
mortels,blessuresgraves
REMARQUE! Pouréviderlesdégâtsmatériels
Référence au chapitre Installation électrique
Référence à la Consigne de montage dans
ce chapitre
Référence au chapitre Installation hydraulique
Invitation à vérifier (p. ex. les rayures)
Invitation à recueillir de l’eau
Ne pas couder le flexible
Groupe cible et qualification
L’abattant douche et le raccord d’eau correspondant
doivent exclusivement être montés par des installateurs
sanitaires dûment formés. L’installation électrique doit
uniquement être réalisée par des installateurs
électriques qualifiés.
REMARQUE!
Les prescriptions d’installation des sociétés de distribu-
tion locales, les normes nationales et les directives basse
tension doivent être respectées sans réserve.
REMARQUE!
Ne PAS monter l’abattant douche dans des locaux expo-
sés au gel. La température ambiante ne doit pas être
inférieure à 39°F.
Instructions de sécurité
DANGER!
Danger de mort par électrocution.
>NE PAS démonter les différents composants de
l’abattant douche.
>Si le câble d’alimentation de cet appareil est
endommagé, il doit être remplacé par le fabricant ou
son service après-vente ou par une personne avec un
niveau de compétence équivalent afin d’éviter tout
danger.
Consignes de montage
Avant le montage, lire les fiches techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.duravit.com.
Le montage de la réhausse de l’abattant WC douche est
décrit dans une notice séparée.
Une vidéo d’installation de l’abattant douche complet est
disponible sur pro.duravit.com/mounting.
Utilisez pour cela simplement
cecodeQR
4
Mesurer le dégagement (graphique 4)
7
Monter le kit de protection acoustique (graphique 7)
>Si le kit de protection acoustique est fourni,
ajouter z au calcul du dégagement entre le mur
et la cheville: dégagement = z+y+22.
>Tourner la cheville sur la vis à double filetage
jusqu’à ce que le dégagement par rapport au mur
défini soit atteint.
>Monter le kit de protection acoustique.
20
Positionnement de la céramique au mur
(graphique 20)
>Positionner la céramique sur le mur. Veiller ce
faisant à ce que le flexible ne soit pas coudé ou
coincé.
8
fr

SensoWash_MAL_WWC_US_57045/17.03.3
Installation électrique
Position du raccord électrique / raccord d’eau
Pré-installation
>Poser la conduite de raccordement électrique
permanente:
 Tenir compte de la position du raccord électrique
 Faire dépasser la ligne d’arrivée sur au moins 31 ½“
>Installer un disjoncteur.
 connecter le fusible séparé en amont
 connecter le dispositif de protection contre les
courants de fuite à coupure sur tous les pôles
>Mettre l’appareil correctement à la terre.
24
Brancher la conduite (graphique 24)
>Tenir compte des conducteurs L, N, PE.
26
Monter la prise de raccordement (graphique 26)
>Fixer la prise de raccordement sur l'emplacement
prévu de la cuvette suspendue.
Installation hydraulique
Alimentation électrique
6. . . . . . . 1. . . . . .
100 - 120 V 50/60 Hz
Puissance nominale
max.
1,65 kW
Fusible IN= 16 A
RCD IN= 30 mA
Fusible IP X4
RCD 1
Eau froide DN 15 (½")
Pression d’eau 10 - 109 psi
(0.07 – 0.75 MPa)
Dureté de l'eau 2,4mmol/l max.
REMARQUE!
>En cas de dureté de l’eau ≥2,4 mmol/l
(≥14° dH bzw. 24° fH), installer un
adoucisseur d’eau.
Pré-installation
>Installer le raccordement d’eau et l’évacuation d’eau
dans des zones indiquées.
DANGER!
Risque pour la santé et endommagement possible
du produit.
>Alimenter l’abattant douche avec de l’eau potable
provenant de la conduite d’eau principale.
>Ne pas raccorder d’eaux usées, d’eau grise, d’eau
sanitaire, d’eau de mer ou d’eau non ou faiblement
traitée.
11
Raccorder l’eau (graphique 11)
REMARQUE! Eviter tout dysfonctionnement.
>Utiliser uniquement les flexibles d'alimentation
en eau fournis.
55
2
1/8”
3 1/2”
5
3/8”
3
7/8”
3 1/2”
7 1/8”
9090
IG 1/2”
100
180
135
9
fr

Z
# 0050640000
# 0050200000
# 254459 .. 92
# 256359 .. 92
# 253359 .. 92
# 222659 .. 92
# 252959 .. 92
# 254259 .. 92
# 253759 .. 92
# 255059 .. 92
# 256159 .. 92
# 252559 .. 92
10 SensoWash_MAL_WWC_US_57045/17.03.3

≥31 ½“
M 12
WA IG ½
180°
Y
Y
M 12
Y-55⁄64”
Y+55⁄64”
Z+Y+55⁄64”
321
7
654
8 9
11
SensoWash_MAL_WWC_US_57045/17.03.3

~
1 ¾"
1
2
2
1
3
1413
121110
15
181716
12 SensoWash_MAL_WWC_US_57045/17. 0 3.3

L
N
PE
⁄”
⁄”
>1x
<1x
≤177 lbf/in
20 21
2322 24
25
19
26 27
13
SensoWash_MAL_WWC_US_57045/17. 0 3.3

Duravit AG
P.O. Box240
Werderstr. 36
78132 Hornberg
Germany
Phone [phone]
Fax[phone]
[e-mail]
www.duravit.com
Best.-Nr. 57045/17. 0 3.3· We reserve the right to make technicalimprovements and enhance the appearance ofthe products shown.
