Eaton PKZM4/XTPR DC1 Series User manual

Handbuch/Manual
Motorschutzschalter PKZM4-…/XTPR…DC1
Überlastüberwachung von Standard- und Ex e-Motoren
PKZM4-…/XTPR…DC1 motor-protective circuit-breaker
Overload monitoring of standard and Ex e motors
Titel/Title
11/16 MN03402002Z-DE/EN

Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Titelhalter.
Störfallservice
Bitte rufen Sie Ihre lokale Vertretung an:
http://www.eaton.eu/DE/Europe/Electrical/CustomerSupport/AfterSalesSupport/index.htm
oder Hotline After Sales Service: [phone] (de, en): AfterSalesEGBo[email protected]
Originalbetriebsanleitung
Die deutsche Ausführung dieses Dokuments ist die Originalbetriebsanleitung.
Übersetzung der Originalbetriebsanleitung
Alle nicht deutschen Sprachausgaben dieses Dokuments sind Übersetzungen der Originalbetriebsanleitung.
1. Auflage 2002, Redaktionsdatum 05/02
2. Auflage 2011, Redaktionsdatum 01/11
3. Auflage 2016, Redaktionsdatum 11/16
Siehe Änderungsprotokoll im Kapitel „Zu diesem Handbuch“.
© 2016 by Eaton Industries GmbH, 53105 Bonn
Autoren: Oliver Fiebag-Elias, Wolfgang Nitschky, Dirk Meyer
Redaktion: René Wiegand
Alle Rechte, auch die der Übersetzung, vorbehalten.
Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren)
ohne schriftliche Zustimmung der Firma Eaton Industries GmbH, Bonn, reproduziert oder unter Verwendung
elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
Änderungen vorbehalten.
_______________________________________________________________________________________________________
All proprietary names and product designations are brand names or trademarks registered to the relevant title holders.
Break-Down Service
Please call your local representative:
http://www.eaton.eu/Europe/Electrical/CustomerSupport/AfterSalesSupport/index.htm
or Hotline After Sales Service: [phone] (de, en): [email protected]
Original operating manual
The German-language edition of this document is the original operating manual.
Translation of the original operating manual
All editions of this document other than those in German language are translations of the original operating manual.
1. Edition 2002, publication date 05/02
2. Edition 2011, publication date 01/11
3. Edition 2016, publication date 11/16
See revision protocol in the “About this manual“ chapter.
© 2016 by Eaton Industries GmbH, 53105 Bonn
Authors: Oliver Fiebag-Elias, Wolfgang Nitschky, Dirk Meyer
Redaction: René Wiegand
All rights reserved, also for the translation.
No part of this manual may be reproduced, stored in a retrieval system, or transmitted in any form or by any means,
electronic, mechanical, photocopying, micro-filming, recording or otherwise, without the prior written permission of
Eaton Industries GmbH, Bonn.
Subject to alteration.
Impressum/Imprint

Sicherheitshinweise/Safety Instructions
Vor Beginn der Installationsarbeiten Before commencing the installation
• Gerät spannungsfrei schalten.
• Gegen Wiedereinschalten sichern.
• Spannungsfreiheit feststellen.
• Erden und kurzschließen.
• Benachbarte, unter Spannung stehende Teile
abdecken oder abschranken.
• Die für das Gerät angegebenen Montagehin-
weise (IL = instruction leaflet) sind zu beachten.
• Nur entsprechend qualifiziertes Personal gemäß
EN 50110-1/-2 (VDE 0105 Teil 100) darf Eingriffe
an diesem Gerät/System vornehmen.
• Achten Sie bei Installationsarbeiten darauf, dass
Sie sich statisch entladen, bevor Sie das Gerät
berühren.
• Schwankungen bzw. Abweichungen der Netz-
spannung vom Nennwert dürfen die in den tech-
nischen Daten angegebenen Toleranzgrenzen
nicht überschreiten, andernfalls sind Funktions-
ausfälle und Gefahrenzustände nicht
auszuschließen.
• Einbaugeräte für Gehäuse oder Schränke dürfen
nur im eingebauten Zustand betrieben und
bedient werden.
• Disconnect the power supply of the device.
• Ensure relosing interlock that devices cannot be
accidentally restarted.
• Verify isolation from the supply.
• Connect to earth and short-circuit.
• Cover or fence off neighbouring live parts.
• Follow the installation instructions (IL = instruc-
tion leaflet) included with the device.
• Only suitably qualified personnel in accordance
with EN 50110-1/-2 (VDE 0105 Part 100) may
work on this device/system.
• Before installation and before touching the
device ensure that you are free of electrostatic
charge.
• The rated value of the mains voltage may not
fluctuate or deviate by more than the tolerance
specified, otherwise malfunction and hazardous
states are to be expected.
• Panel-mount devices may only be operated
when properly installed in the cubicle or control
cabinet.
Eaton Industries GmbH Sicherheitshinweise / Safety instructions
Gefahr!
Gefährliche elektrische Spannung!
Danger!
Dangerous electrical voltage!

Überblick/Overview
Motorschutzschalter PKZM4-…/XTPR…DC1
Überlastüberwachung von Ex e-Motoren ................................... 1
PKZM4-…/XTPR…DC1 motor-protective circuit-breaker
Overload monitoring of Ex e motors ........................................... 15
Anhang/Appendix.......................................................................... 29

PKZM4-…/XTPR…DC1 11/16 MN03402002Z-DE/EN www.eaton.com 1
Inhaltsverzeichnis
0 Zu diesem Handbuch................................................................. 3
0.1 Zielgruppe .................................................................................... 3
0.2 Änderungsprotokoll...................................................................... 3
0.3 Abkürzungen und Symbole .......................................................... 3
0.4 Lesekonventionen........................................................................ 4
0.4.1 Warnhinweise vor Sachschäden .................................................. 4
0.4.2 Warnhinweise vor Personenschäden........................................... 4
0.4.3 Tipps............................................................................................. 4
1 Motorschutzschalter PKZM4-…/XTPR…DC1 .......................... 5
1.1 Vorwort ........................................................................................ 5
1.2 Geräteübersicht............................................................................ 5
1.3 Gerätebeschreibung..................................................................... 6
1.3.1 Überlastschutz mit Motorschutzschaltern ................................... 6
1.3.2 Strombereiche der Motorschutzschalter PKZM4-…/XTPR…DC1 6
1.3.3 Temperaturkompensation............................................................ 6
1.3.4 Phasenausfall ............................................................................... 7
1.3.5 Wiedereinschaltung ..................................................................... 7
1.3.6 Testfunktion ................................................................................. 8
2 Projektierung.............................................................................. 9
2.1 Überlastüberwachung von Ex e-Motoren .................................... 9
2.2 Einstellung der Überstromschutzeinrichtung ............................... 9
2.3 Kurzschluss-Schutz bei Motorschutzschaltern............................. 11
2.4 Zulassungen................................................................................. 11
3 Installation.................................................................................. 12
3.1 Hinweise zur Installation .............................................................. 12
3.2 Geräte montieren......................................................................... 12
4 Geräte betreiben ........................................................................ 14
4.1 Einstellungen................................................................................ 14
4.1.1 Test .............................................................................................. 14

2PKZM4-…/XTPR…DC1 11/16 MN03402002Z-DE/EN www.eaton.com
5 Anhang/Appendix...................................................................... 29
5.1 Typenschild/Rating plate PKZM4-…/XTPR…DC1 ........................ 29
5.2 Auslösekennlinien/Tripping characteristics PKZM4-…/XTPR…DC130
5.2.1 PKZM4-16/XTPR016DC1 ............................................................. 31
5.2.2 PKZM4-25/XTPR025DC1 ............................................................. 32
5.2.3 PKZM4-32/XTPR032DC1 ............................................................. 33
5.2.4 PKZM4-40/XTPR040DC1 ............................................................. 34
5.2.5 PKZM4-50/XTPR050DC1 ............................................................. 35
5.2.6 PKZM4-58/XTPR058DC1 ............................................................. 36
5.2.7 PKZM4-63/XTPR063DC1 ............................................................. 37
5.3 EU-Konformitätserklärung/EU declaration of conformity
(Doc. No.: CE1700108) ................................................................ 38

0 Zu diesem Handbuch
0.1 Zielgruppe
PKZM4-…/XTPR…DC1 11/16 MN03402002Z-DE/EN www.eaton.com 3
0 Zu diesem Handbuch
Das vorliegende Handbuch gilt für die Motorschutzschalter PKZM4-…/
XTPR…DC1.
Dieses Handbuch beschreibt die Überlastüberwachung zum Schutz von
Motoren in explosionsgefährdeten Bereichen (Ex e-Bereichen).
0.1 Zielgruppe
Dieses Handbuch richtet sich an Fachpersonal, das den Motorschutzschalter
installiert, in Betrieb nimmt und wartet.
0.2 Änderungsprotokoll
Gegenüber der letzten Ausgabe haben sich folgende wesentliche Änderun-
gen ergeben:
0.3 Abkürzungen und Symbole
In diesem Handbuch werden folgende Abkürzungen und Symbole
eingesetzt.
￫Das Handbuch AWB1210-1457D/GB ist ab der Ausgabe mit
Redaktionsdatum 01/11 umbenannt in MN03402002Z-DE/EN.
Redaktions-
datum
Seite Stichwort neu geändert entfällt
11/16 10,
31 - 37
Auslösekennlinien ✓
38 EU-Konformitätserklärung ✓
01/11 Aufnahme der Eaton-Typen ✓
EEx e (jetzt: Ex e) ✓
EG-Baumusterprüfbescheinigungs-
Nummer
✓
Typenschild/Rating plate ✓
EG-Konformitätserklärung/
Declaration of CE Conformity
✓
05/02 Erstauflage – – –
Ex e Zündschutzart „Erhöhte Sicherheit“
PTB Physikalisch Technische Bundesanstalt,
Zertifzierungsstelle für Geräte im Ex e-Bereich
NM Niedrigster möglicher Einstellstrom
HM Höchster möglicher Einstellstrom

0 Zu diesem Handbuch
0.4 Lesekonventionen
4PKZM4-…/XTPR…DC1 11/16 MN03402002Z-DE/EN www.eaton.com
0.4 Lesekonventionen
In diesem Handbuch werden Symbole mit folgender Bedeutung verwendet:
▶zeigt Handlungsanweisungen an.
0.4.1 Warnhinweise vor Sachschäden
0.4.2 Warnhinweise vor Personenschäden
0.4.3 Tipps
ACHTUNG
Warnt vor möglichen Sachschäden.
VORSICHT
Warnt vor gefährlichen Situationen mit möglichen leichten
Verletzungen.
WARNUNG
Warnt vor gefährlichen Situationen, die möglicherweise zu
schweren Verletzungen oder zum Tod führen.
GEFAHR
Warnt vor gefährlichen Situationen, die zu schweren
Verletzungen oder zum Tod führen.
￫Weist auf nützliche Tipps hin.

1 Motorschutzschalter PKZM4-…/XTPR…DC1
1.1 Vorwort
PKZM4-…/XTPR…DC1 11/16 MN03402002Z-DE/EN www.eaton.com 5
1 Motorschutzschalter PKZM4-…/XTPR…DC1
1.1 Vorwort
Für den Schutz von Motoren in explosionsgefährdeten Bereichen gelten
zusätzlich zu den Vorschriften nach EN 60079-14 und VDE 0165 Teil 1 sepa-
rate Vorschriften für die entsprechenden Zündschutzarten. Für Motoren in
der Zündschutzart „e“ „Erhöhte Sicherheit“ verlangt die Vorschrift
EN 60079-7 zusätzliche Maßnahmen. Durch diese werden mit einem erhöh-
ten Grad an Sicherheit die Möglichkeiten von unzulässig hohen Tempera-
turen und das Entstehen von Funken und Lichtbögen an Motoren, bei denen
dies im normalen Betrieb nicht auftritt, verhindert.
Die Motorschutzgeräte hierfür, die sich selber nicht im Ex e-Bereich befin-
den, müssen durch eine akkreditierte Zulassungsstelle zertifiziert sein.
Die Richtlinie 94/9/EG (ATEX 95) bzw. 2014/34/EU zur Angleichung der
Rechtsvorschriften der Mitgliedsstaaten für Geräte und Schutzsysteme zur
bestimmungsmäßigen Verwendung in explosionsgefährdeten Bereichen ist
ab dem 30.06.2003 bindend.
Das Motorschutzsystem PKZM4-…/XTPR…DC1 ist nach der Richtlinie
94/9/EG (ATEX 95) bzw. 2014/34/EU zugelassen.
1.2 Geräteübersicht

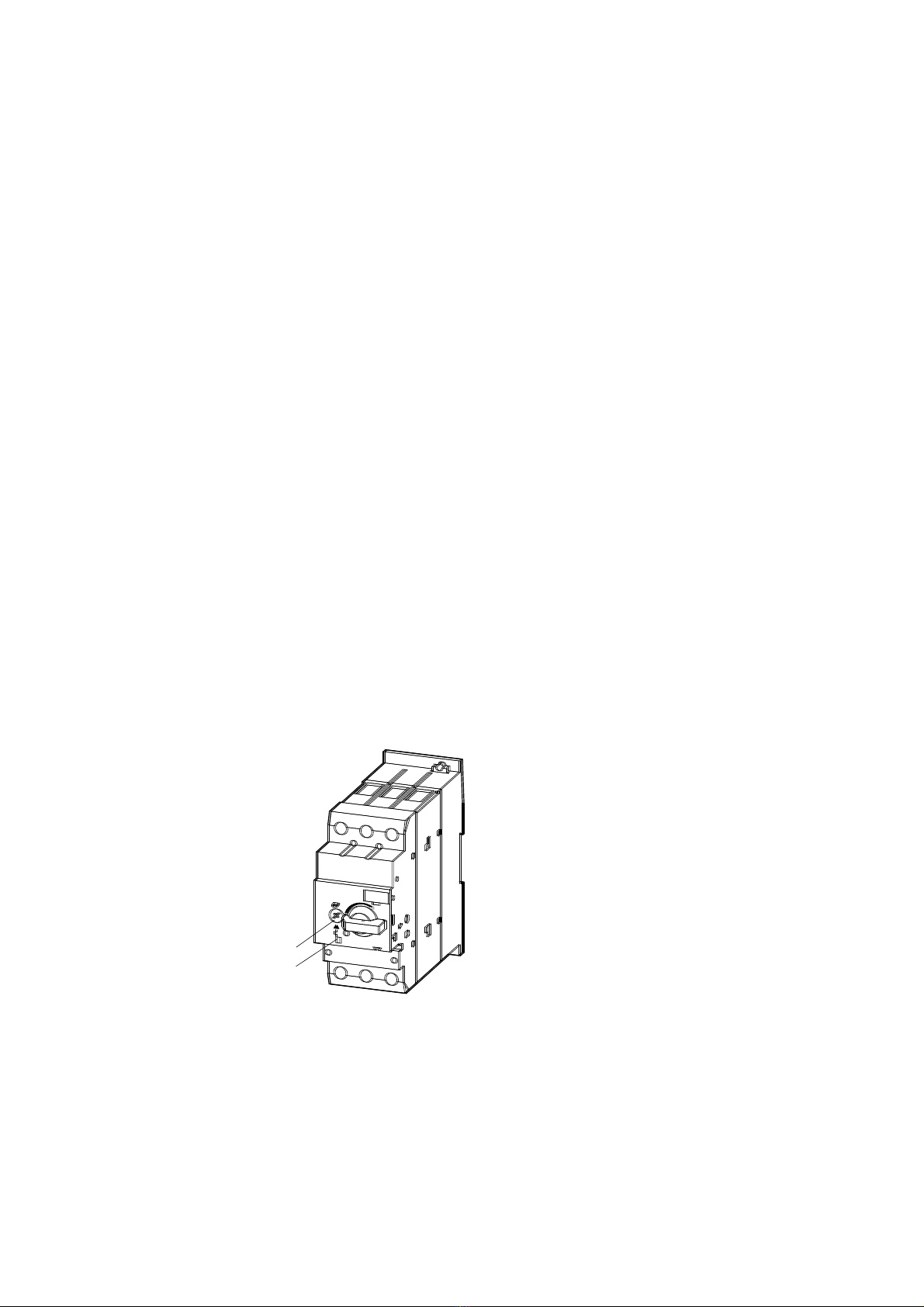

Abbildung 1: Motorschutzschalter PKZM4-…/XTPR…DC1
aStromeinstellscheibe Motornennstrom
bTesteinrichtung
￫Die EG-Baumusterprüfbescheinigungs-Nummer lautet:
PTB 10 ATEX 3012.
a
b

1 Motorschutzschalter PKZM4-…/XTPR…DC1
1.3 Gerätebeschreibung
6PKZM4-…/XTPR…DC1 11/16 MN03402002Z-DE/EN www.eaton.com
1.3 Gerätebeschreibung
1.3.1 Überlastschutz mit Motorschutzschaltern
Die Motorschutzschalter PKZM4-…/XTPR…DC1 sind dreipolige elektro-
mechanische Motorschutzschalter mit Bimetallen zur Überlastüberwachung.
Bei einer Überlastauslösung schaltet der Schalter PKZM4-…/XTPR…DC1
allpolig den Hauptstromkreis ab. Somit wird der Stromfluss des zu über-
wachenden Motors direkt abgeschaltet (anachfolgende Abbildung 1).
Abbildung 2: Schaltbild Motorschutzschalter PKZM4-…/XTPR…DC1
1.3.2 Strombereiche der Motorschutzschalter PKZM4-…/XTPR…DC1
Die PKZM4-…/XTPR…DC1 werden mit Hilfe der Stromeinstellscheibe a
(￫Abbildung 1, Seite 5) auf den Motornennstrom eingestellt.
Mit sieben verschiedenen Typen können Motoren von 10 bis 63 A Motor-
nennstrom überwacht werden (￫Tabelle 1).
Tabelle 1: Strombereiche der PKZM4-…/XTPR…DC1
1.3.3 Temperaturkompensation
Zwei Parameter beeinflussen die Ausbiegung der Bimetalle:
Zum einen ist das die Wärme, die proportional zum fließenden Strom erzeugt
wird, und zum anderen ist das der Einfluss der Umgebungstemperatur.
Der Einfluss der Umgebungstemperatur wird mit Hilfe eines zusätzlichen
Bimetalls, das nicht vom Motorstrom durchflossen wird, im Temperatur-
bereich von -5 bis +55 °C kontinuierlich durch Korrektur des Auslöseweges
selbsttätig kompensiert.
L1 L2 L3
T1 T2 T3
-Q1
I > I > I >
Typ Strombereich Ie
PKZM4-… XTPR…DC1 A
PKZM4-16 XTPR016DC1 10 - 16
PKZM4-25 XTPR025DC1 16 - 25
PKZM4-32 XTPR032DC1 24 - 32
PKZM4-40 XTPR040DC1 32 - 40
PKZM4-50 XTPR050DC1 40 - 50
PKZM4-58 XTPR058DC1 50 - 58
PKZM4-63 XTPR063DC1 55 - 63

1 Motorschutzschalter PKZM4-…/XTPR…DC1
1.3 Gerätebeschreibung
PKZM4-…/XTPR…DC1 11/16 MN03402002Z-DE/EN www.eaton.com 7
1.3.4 Phasenausfall
Motorschutzschalter PKZM4-…/XTPR…DC1 sind phasenausfallempfindlich.
Die Auslenkung aller drei Bimetalle wirkt auf eine Auslösebrücke, die bei
Erreichen des Grenzwertes einen Sprungschalter umschaltet. Gleichzeitig
verschieben alle drei Bimetalle die Differenzialbrücke. Wird bei einem
Phasenausfall ein Bimetall weniger ausgelenkt, bleibt die Differenzialbrücke
zurück und der Weg wird in zusätzlichen Auslöseweg umgewandelt, so dass
es zu einer vorzeitigen Auslösung kommt.

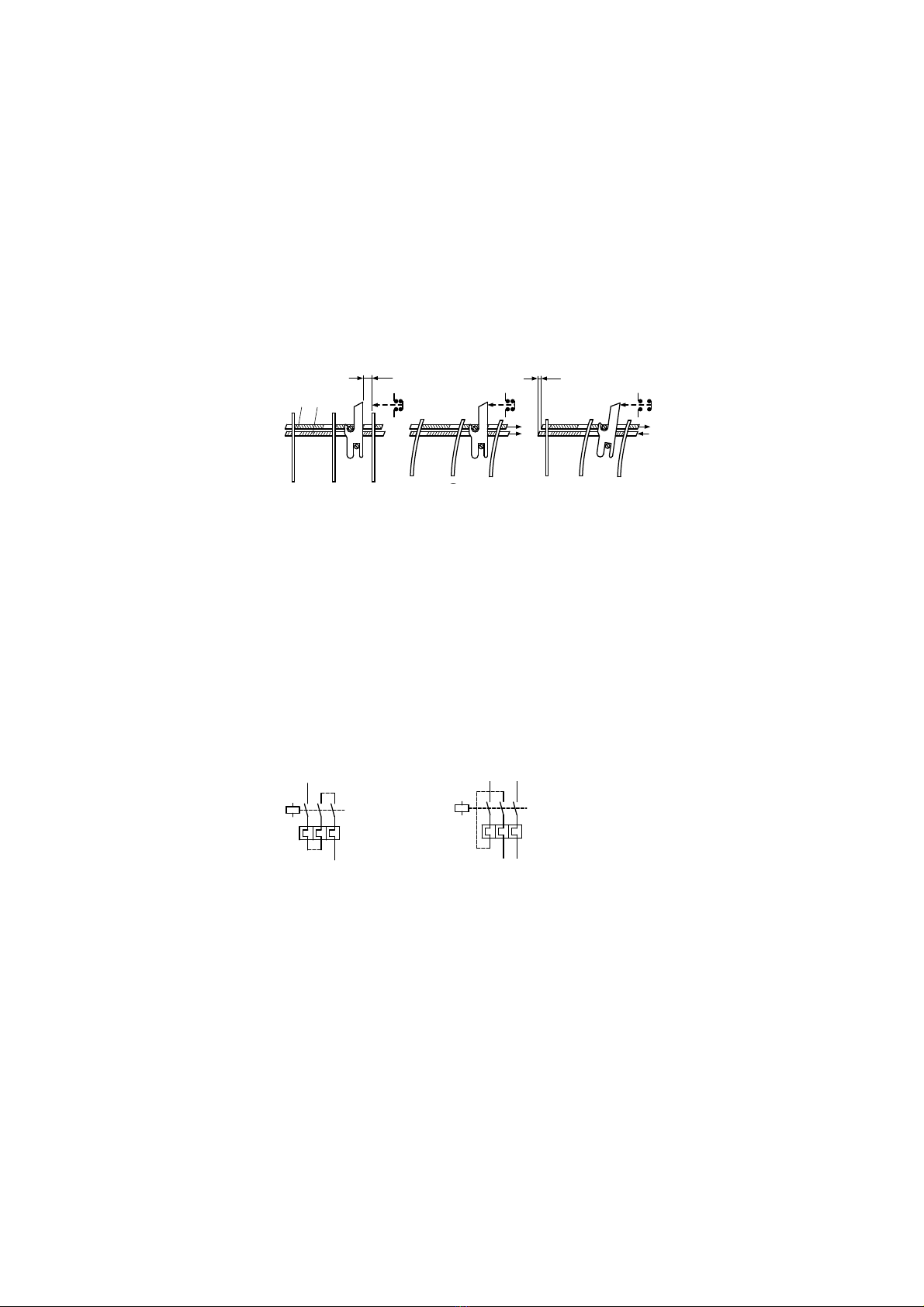

Abbildung 3: Funktion der Phasenausfallempfindlichkeit mit Hilfe einer Auslöse-
und Differenzialbrücke
aAuslösebrücke
bDifferenzialbrücke
cAbstand
dDifferenzweg
Abbildung 4: Verdrahtung des Motorschutzschalters für den Schutz von Wechselstrom-
oder Gleichstrommotoren (Reihenschaltung der Bimetallauslöser)
(￫Abschnitt 5.2, „Auslösekennlinien/Tripping characteristics PKZM4-…/
XTPR…DC1“, Seite 30)
1.3.5 Wiedereinschaltung
Nach einer Auslösung müssen zunächst die Bimetalle abkühlen, bevor der
Motorschutzschalter wieder eingeschaltet werden kann.
￫Soll mit dem PKZM4-…/XTPR…DC1 ein Wechselstrommotor
oder ein Gleichstrommotor überwacht werden, muss der Strom
über alle drei Strombahnen geführt werden, um Frühauslösun-
gen zu vermeiden.
ab
cd
efg
ON ON OFF
dreiphasige
Überlast
Normalbetrieb
ungestört
Ausfall einer Phase
(zweiphasige Belastung)
￫Beim Motorschutzschalter PKZM4-…/XTPR…DC1 ist nur eine
manuelle Wiedereinschaltung vor Ort möglich.

1 Motorschutzschalter PKZM4-…/XTPR…DC1
1.3 Gerätebeschreibung
8PKZM4-…/XTPR…DC1 11/16 MN03402002Z-DE/EN www.eaton.com
1.3.6 Testfunktion
Durch eine zusätzliche Testeinrichtung b(￫Abbildung 1, Seite 5) kann die
Funktionstüchtigkeit des Schalters kontrolliert werden.
Das Betätigen der Testeinrichtung des eingeschalteten PKZM4-…/
XTPR…DC1 mittels eines Schraubendrehers führt zur Auslösung des Motor-
schutzschalters. Somit kann bei der Inbetriebnahme die einwandfreie Funk-
tion des Motorschutzschalters getestet werden.

2 Projektierung
2.1 Überlastüberwachung von Ex e-Motoren
PKZM4-…/XTPR…DC1 11/16 MN03402002Z-DE/EN www.eaton.com 9
2 Projektierung
2.1 Überlastüberwachung von Ex e-Motoren
Durch besondere konstruktive Maßnahmen erreicht man bei Motoren die
Zündschutzart Ex e. Die Motoren werden auf Basis der höchstzulässigen
Oberflächentemperaturen Temperaturklassen zugeordnet. Zusätzlich wird
die Erwärmungszeit tEund das Verhältnis Anlaufstrom zu Nennstrom IA/IN
bestimmt und auf dem Motor angegeben.
Die Erwärmungszeit tEist die Zeit, in der sich eine Wicklung bei Anlaufstrom
IAvon der Endtemperatur im Bemessungsbetrieb zur Grenztemperatur
erwärmt.
Ex e-Motoren für sich alleine sind jedoch noch nicht sicher. Sie erlangen die
Explosionssicherheit erst durch zusätzliche Maßnahmen bei der Installation
durch zweckentsprechende Auswahl und Einsatzbedingungen (PTB-Prüf-
regeln), unter anderem durch das Zusammenschalten mit einer richtig
bemessenen und eingestellten Überstromschutzeinrichtung.
2.2 Einstellung der Überstromschutzeinrichtung
GEFAHR
Die stromabhängige Schutzeinrichtung muss so ausgewählt
werden, dass nicht nur der Motorstrom überwacht wird, son-
dern auch der festgebremste Motor innerhalb der Erwärmungs-
zeit tEabgeschaltet wird.
Dies bedeutet:
Das Schutzorgan ist so zu bemessen, dass die Auslösezeit tAfür
das Verhältnis IA/INdes Ex e-Motors nach Kennlinie nicht größer
als seine Erwärmungszeit tEist, um den Motor innerhalb dieser
Zeit sicher abzuschalten (￫nachfolgendes Beispiel).

2 Projektierung
2.2 Einstellung der Überstromschutzeinrichtung
10 PKZM4-…/XTPR…DC1 11/16 MN03402002Z-DE/EN www.eaton.com
Beispiel
IA/IN = 6, tE = 10 s

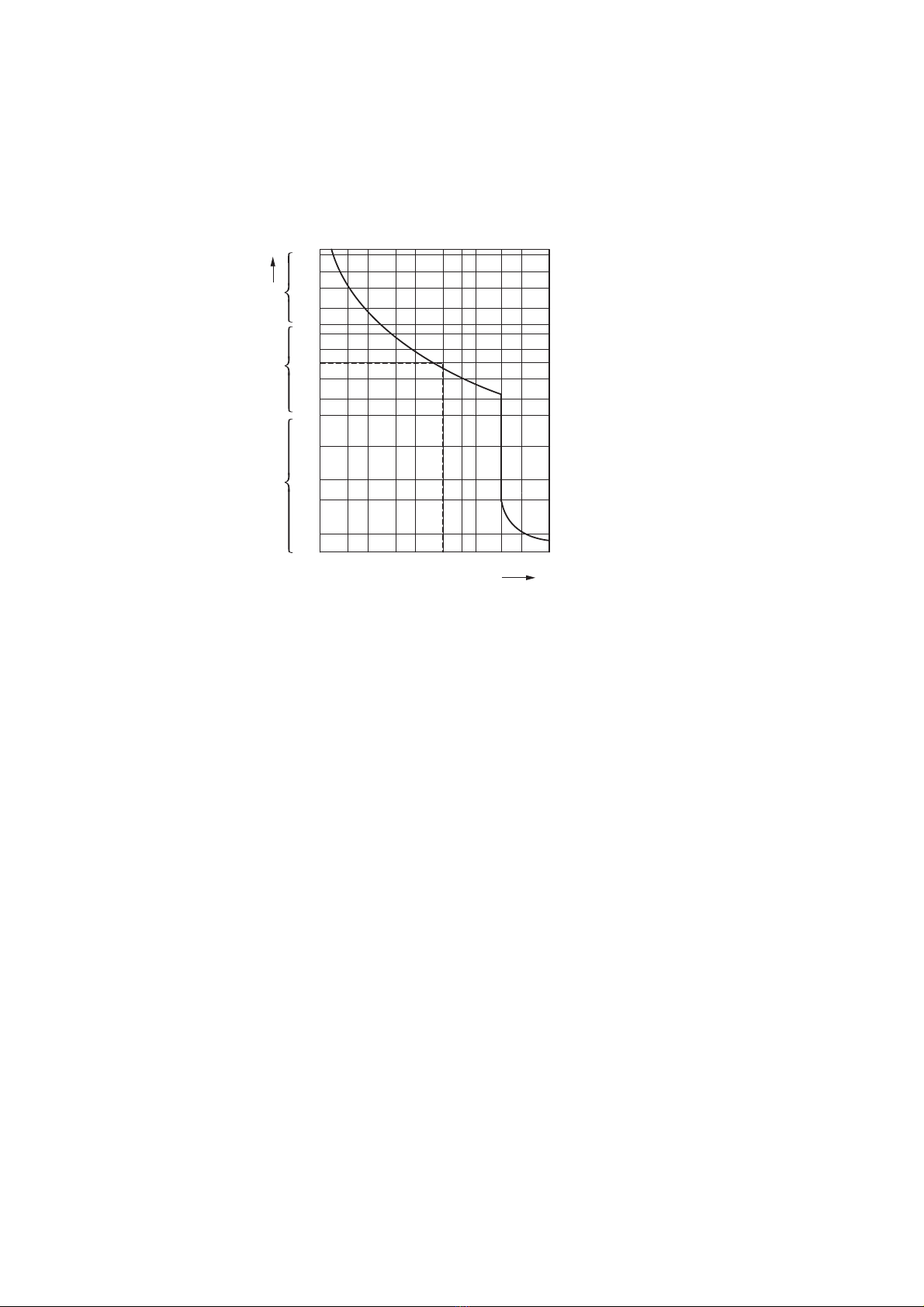

Abbildung 5: Auslösekennlinie des Motorschutzschalters
Der Motor wird zuverlässig geschützt.
2
5
20
50
200
1
2
5
10
20
40
1
2
5
10
20
2h
1.5 2346810 15 20 30
x I
r
t
min
s
ms

2 Projektierung
2.3 Kurzschluss-Schutz bei Motorschutzschaltern
PKZM4-…/XTPR…DC1 11/16 MN03402002Z-DE/EN www.eaton.com 11
2.3 Kurzschluss-Schutz bei Motorschutzschaltern
Die folgende ￫Tabelle 2 zeigt das Kurzschlussausschaltvermögen der
Motorschutzschalter PKZM4-…/XTPR…DC1.
Zur Erhöhung des Schaltvermögens auf 100 kA können Sicherungen vorge-
schaltet werden.
Tabelle 2: Schaltvermögen PKZM4-…/XTPR…DC1 mit Zuordnungsart „1“ und „2“
2.4 Zulassungen
Die Motorschutzschalter PKZM4-…/XTPR…DC1 sind nach der Vorschrift
IEC EN 60947 Niederspannungsschaltgeräte gebaut und erfüllen die Forde-
rungen nach der Richtlinie 94/9/EG (ATEX 95) bzw. 2014/34/EU zum Schutz
von Motoren im Ex e-Bereich.
Das System ist nach UL und CSA für die USA und Kanada approbiert.
230 V 400 V 440 V 500 V 690 V
Iu1) Iq2) Iq2) Iq2) Iq2) Iq2)
AkA A3) kA A3) kA A3) kA A3) kA A3)
16 150 N150 N45 100 15 100 8100
25 150 N150 N45 100 15 100 8100
32 50 100 50 100 45 100 15 100 5100
40 50 100 50 100 45 100 15 100 5100
50 50 100 50 100 45 100 15 100 5100
58 50 160 50 160 45 160 15 160 5160
63 50 160 50 160 45 160 15 160 5160
1) Bemessungsdauerstrom Iu
2) Bedingter Bemessungskurzschlussstrom Iqgemäß der Norm IEC/EN 60 947-4-1
3) Erforderliche Vorsicherung, falls der Kurzschlussstrom den bedingten Bemessungskurzschlussstrom der Geräte
übersteigt (Icc > Iq). Der bedingte Bemessungskurzschlussstrom ist abhängig von der verwendeten Vorsicherung.
4) N = nicht erforderlich
c
Us
0102
II(2)G
PTB10ATEX3012

3 Installation
3.1 Hinweise zur Installation
12 PKZM4-…/XTPR…DC1 11/16 MN03402002Z-DE/EN www.eaton.com
3 Installation
3.1 Hinweise zur Installation
3.2 Geräte montieren
Abbildung 6: Montage PKZM4-…/XTPR…DC1
▶Montieren Sie den Motorschutzschalter nur wie in ￫Abbildung 7
dargestellt.
Abbildung 7: Zugelassene Einbaulage für Motorschutzschalter PKZM4-…/XTPR…DC1
￫Bei der mechanischen und elektrischen Installation ist die Mon-
tageanweisung IL03407012Z (frühere Bezeichnung AWA1210-
1859) auf der Innenseite der Kartonverpackung zu beachten.
GEFAHR
Rücksetzungen dürfen manuell vor Ort oder durch geschultes
Personal in der Leitwarte vorgenommen werden.
f 15
f 15
f 55
f 15
f 55
90°
90°
90°

3 Installation
3.2 Geräte montieren
PKZM4-…/XTPR…DC1 11/16 MN03402002Z-DE/EN www.eaton.com 13
▶Verdrahten Sie die Motorleitungen.
Abbildung 8: Hauptstromverdrahtung
Folgende maximale Leitungsquerschnitte sind möglich.
Tabelle 3: Maximale Leitungsquerschnitte der Motorzuleitungen
Abbildung 9: Unzulässige Leiteranordnung
mm2mm2mm2Nm lb-in AWG
0,75 - 50 0,75 - 50 0,75 - 35 3,3 29.2 14 - 2
0,75 - 35 0,75 - 35 0,75 - 25 3,3 29.2 14 - 2
0,75 - 35 0,75 - 35 0,75 - 25 3,3 29.2 14 - 2
16 - 50 16 - 50 16 - 35 3,3 29.2 14 - 2
6 x 9 x 0,8 6 x 9 x 0,8 6 x 9 x 0,8 3,3 29.2 –
I > I > I >
I > I > I >
14 mm
(0.55”)

4 Geräte betreiben
4.1 Einstellungen
14 PKZM4-…/XTPR…DC1 11/16 MN03402002Z-DE/EN www.eaton.com
4 Geräte betreiben
4.1 Einstellungen
Vor der Erstinbetriebnahme des Motorschutzschalters muss der Motor-
nennstrom mit Hilfe der Stromeinstellscheibe aam PKZM4-…/XTPR…DC1
eingestellt werden (￫Tabelle 1, Seite 6).
4.1.1 Test
Der Motorschutzschalter verfügt über eine Testeinrichtung b
(￫Abbildung 1, Seite 5). Wird diese Testeinrichtung bei eingeschaltetem
Motorschutzschalter mittels eines Schraubendrehers betätigt, löst der
PKZM4-…/XTPR…DC1 aus und alle Hauptkontakte werden geöffnet.
Damit wird die Abgangsseite spannungsfrei geschaltet.
GEFAHR
Funktionsuntüchtige Geräte dürfen nicht geöffnet und repariert
werden. Sie müssen von Fachpersonal ausgetauscht werden!
VORSICHT
Bei einem kühlen Aufstellungsort des Motorschutzschalters
(z. B. -5 °C) und einem warmen Aufstellungsort des Motors
(z. B. 40 °C) kann es im Überlastfall zu einer verzögerten Aus-
lösung kommen, wenn die Geräte im unteren Stromeinstell-
bereich betrieben werden.

PKZM4/XTPR…DC1 11/16 MN03402002Z-DE/EN www.eaton.com 15
Contents
0 About this manual ..................................................................... 17
0.1 Target group................................................................................. 17
0.2 List of revisions............................................................................ 17
0.3 Abbreviations and symbols .......................................................... 17
0.4 Writing conventions ..................................................................... 18
0.4.1 Hazard warnings of material damages......................................... 18
0.4.2 Hazard warnings of personal injury .............................................. 18
0.4.3 Tips............................................................................................... 18
1 PKZM4-…/XTPR…DC1 motor-protective circuit-breakers..... 19
1.1 Foreword...................................................................................... 19
1.2 Device overview........................................................................... 19
1.3 Description of device ................................................................... 20
1.3.1 Overload protection with motor-protective circuit-breakers......... 20
1.3.2 Current ranges of the PKZM4-…/XTPR…DC1
motor-protective circuit-breakers ................................................. 20
1.3.3 Temperature compensation......................................................... 20
1.3.4 Phase failure................................................................................. 21
1.3.5 Reclosing...................................................................................... 21
1.3.6 Test function ................................................................................ 22
2 Engineering................................................................................. 23
2.1 Overload monitoring of Ex e motors ............................................ 23
2.2 Setup of the overcurrent protection system ................................ 23
2.3 Short-circuit protection with motor-protective circuit-breakers.... 25
2.4 Approvals ..................................................................................... 25
3 Installation.................................................................................. 26
3.1 Installation Instructions ................................................................ 26
3.2 Fitting the device.......................................................................... 26
4 Using the device......................................................................... 28
4.1 Settings........................................................................................ 28
4.1.1 Test .............................................................................................. 28

16 PKZM4/XTPR…DC1 11/16 MN03402002Z-DE/EN www.eaton.com
5 Anhang/Appendix...................................................................... 29
5.1 Typenschild/Rating plate PKZM4-…/XTPR…DC1 ........................ 29
5.2 Auslösekennlinien/Tripping characteristics PKZM4-…/XTPR…DC130
5.2.1 PKZM4-16/XTPR016DC1 ............................................................. 31
5.2.2 PKZM4-25/XTPR025DC1 ............................................................. 32
5.2.3 PKZM4-32/XTPR032DC1 ............................................................. 33
5.2.4 PKZM4-40/XTPR040DC1 ............................................................. 34
5.2.5 PKZM4-50/XTPR050DC1 ............................................................. 35
5.2.6 PKZM4-58/XTPR058DC1 ............................................................. 36
5.2.7 PKZM4-63/XTPR063DC1 ............................................................. 37
5.3 EU-Konformitätserklärung/EU declaration of conformity
(Doc. No.: CE1700108) ................................................................ 38
