EDIFIER e1100MKII User manual

Manual Edition 1.1, Sep. 2012
IB-200-E1100H-03
Products of Edifier will be customized for different applications. Pictures and illustrations shown on this manual
may be slightly different from actual product. If any difference is found, the actual product prevails.
NOTICE:
For the need of technical improvement and system upgrade, information contained herein may be subject to change
from time to time without prior notice.
Printed in China
Edifier International Ltd.,
Suite 1610
16th Floor, Tower II,
Lippo Centre,
89 Queensway
Hong Kong
Tel: [phone]
Fax: [phone]
www.edifier-international.com
2012 Edifier International Limited. All rights reserved.

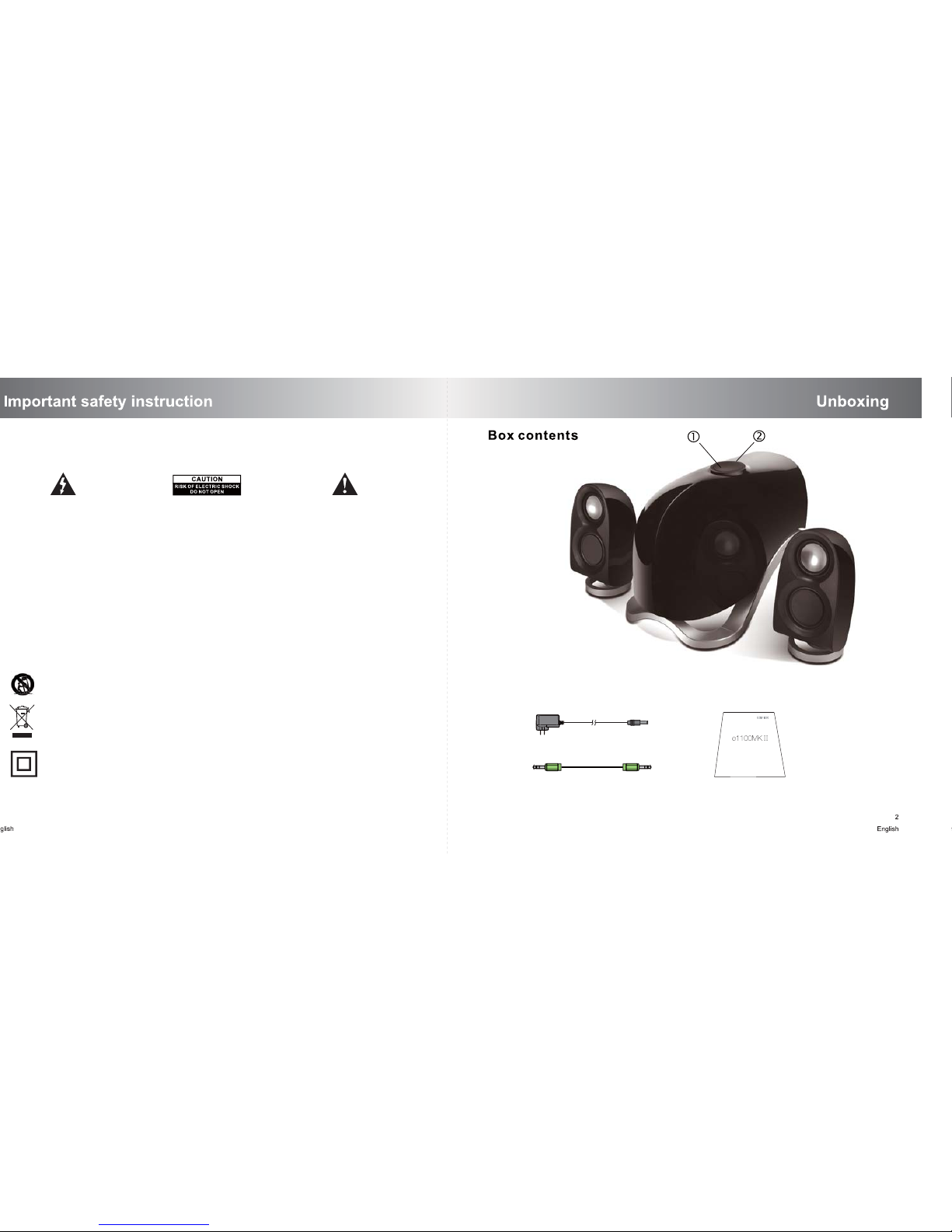

Multimedia Speaker
User manual | Manuel d’utilisateur | Manual de usuario | Manual do Usuário

Satellite speaker
Subwoofer
Power adapter
3.5mm-3.5mm audio connecting cable User Manual
Multimedia Speaker
User manual | Manuel d’utilisateur | Manual de usuario | Manual do Usuário
Thank you for purchasing this Edifier product. For generations, Edifier tries to provide powered speaker products to satisfy the need of our end
customers, even the most demanding ones. This product can add to your home entertainment, personal computer, and mini home theater great
sound performance. Please read this manual carefully to obtain the best of this system.
The lightning flash with arrowhead inside
thetriangle, is intended to alert the user
to the presence of un-insulated dangerous
voltage within the product's enclosure
that may be of a sufficient magnitude to
constitute a risk of electric shock to persons.
To prevent the risk of electric shock, do not
remove cover (or back). No user-serviceable
Parts inside. Refer servicing to qualified
Service personnel only.
1. Read these instructions. 2. Keep these instructions.
3. Heed all warnings. 4. Follow all instructions.
5. Do not use this apparatus near water. 6. Clean only with dry cloth.
7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.
8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.
9. Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other.
A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the
provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.
10. Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where they exit from
the apparatus.
11. Only use attachments/accessories specified by the manufacturer.
12. Unplug this apparatus during lightning storms or when unused for long periods of time.
13. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as
power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed
to rain or moisture, does not operate normally, or has been dropped.
14. The MAINS plug or an appliance coupler is used as the disconnect device, the disconnect device shall remain readily operable
Correct Disposal of this product. This marking indicates that this product should not be disposed with other household wastes throughout
the EU. To prevent possible harm to the environment or human health from uncontrolled waste disposal, recycle it responsibly to promote
the sustainable reuse of material resources. To return your used device, please use the return and collection systems or contact the retailer
where the product was purchased. They can take this product for environmental safe recycling.
Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use
caution when moving the cart/apparatus combination to avoid injury from tip-over.
This equipment is a Class II or double insulated electrical appliance. It has been designed in such a way that it does not require a safety
connection to electrical earth.This icon is for the power adapter only.
The exclamation point inside the triangle
is intended to alert the user to the presence
of important operating and maintenance
(servicing) instructions in the literature
accompanying the product.
WARNING: To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.

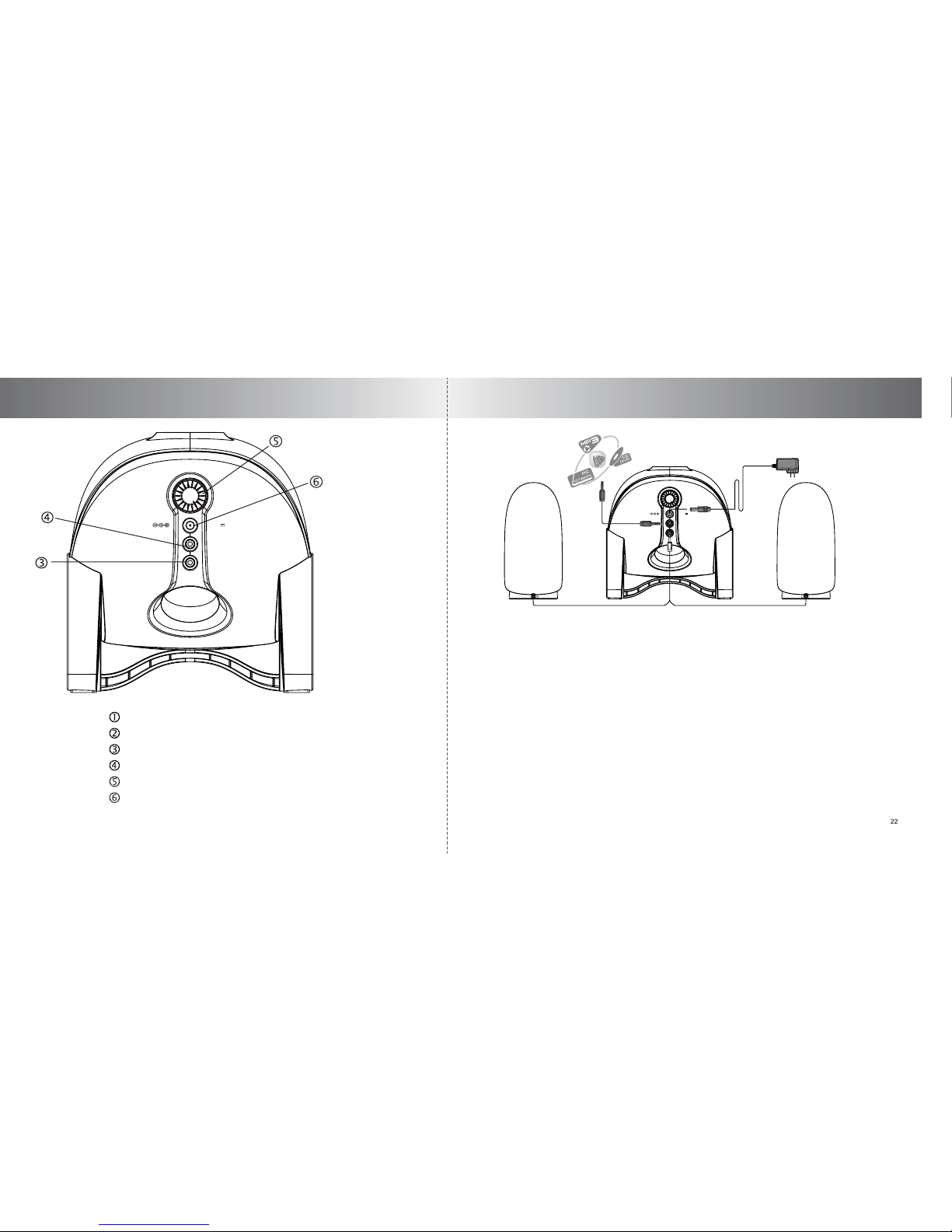

Satellite speaker

Speaker Out
Line In
Bass
Min Max
12V 1.65A
Mas ter volume adjus ting knob
Power indicator
Output for s atel l ite s peaker
Line in
Bass adjustment knob
DC IN
Connected
to AC power
1. Connect the s atellites:
Connect the satellite speaker cable to the "S peaker Out" port on the
subwoofer back panel.
2. Connect to audio s ource:
Connect the audio source to the "Line In" port with the 3.5mm- 3.5mm
audio connecting cable.
3. Connect the power:
Connect the attached power adapter to port, then to wal l s ocket.
4. Adjus tment:
Adjust the master volume and bass knob to a comfortable level.
Speaker Out
Line In
Bass
Min Max
12V 1.65A

Power output: R/L: RMS 4W × 2 (THD + N=10%, f0=1K Hz )
S W: RMS 14W (T HD + N=10%, f0=80Hz)
Signal to noise ration: ≥85dBA
Frequency response: 50Hz～18KHz ± 6db
Input sensitivity: R/L: 400mV ± 50mV S W: 250mV ± 50mV
Input type: 3.5mm stereo audio input
Adj us tment: Mas ter volume knob, B as s knob
Bass unit: 5 inch (131mm), Magnetically S hielded, 4Ω
Treble unit: 2 inch (52mm), Magnetically S hielded, 4Ω
Dimens ion: S ubwoofer: 186 × 196 × 278mm ( W × H × D)
S atellite: 85 × 172 × 94mm ( W × H × D)
Net weight: Approx. 2.8kg
Gross weight: Approx. 3.86kg
Not all speakers function:
Please first check if the speaker wires are connected securely; then check if the Line-in connectors are reversed;
check also if the audio source is at fault.
One satellite speaker does not function when playing CD from computer:
This kind of phenomena is prone to happen on new computer systems that one satellite does not function when playing
CD, but system works fine when playing WAV formatted files.
This is mainly due to the fault connection of CD-ROM and sound card, that one channel of signal is shorted to the ground.
Please refer to the manual of CD-ROM and sound card to adjust the wire connection.
System does not work at all:
1. Please check if power is connected, and if the wall outlet is switched on.
2. Please check if the master volume is turned to minimum.
3. Please check if the audio input cable is connected correctly.
4. Please check if there is signal from audio source.
Noise coming from speakers:
Amplifier circuitry of this product generates little noise, while the background noise of some VCD/DVD player or computer
sound card are too high. Please keep the system in active mode and remove the audio source, if no sound can be heard
at 1 meter away from the system, then there is no problem with this product.
Magnetic interference:
This system is complete magnetically shielded, and can be placed near TV or monitor.
But since magnet of the subwoofer driver is large, some magnetism leakage is inevitable when the system is too
close to the monitor, and it is recommended to keep a 1 meter distance between the speaker system and monitor
or TV set.
If you have any further questions or concerns regarding Edifier Products:
Dear Customer,
Thank you for purchasing this Edifier product. For the Edifier warranty applicable for this product, we refer you to the
Edifier website www.edifier-international.com/warranty-terms．
Please visit our website at: www.edifier.com, or email Edifier Support for further assistance
at: [email protected], If you prefer, you may contact us by phone, Toll Free: 1-877-EDIFIER (334-3437).

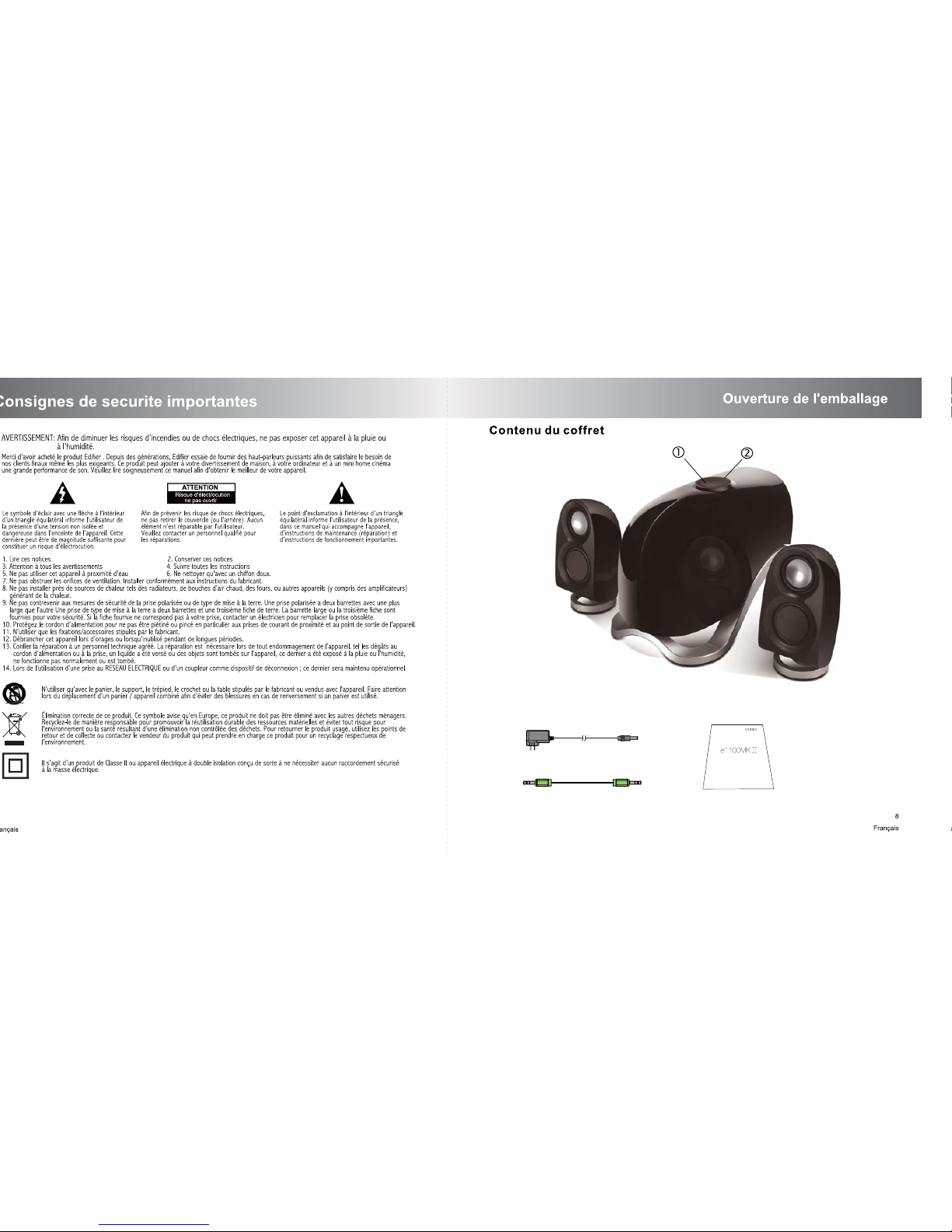

Cette icône est pour l'adaptateur d'alimentation seulement.
Caisson de basses
Haut-parleur
Satellite
Multimedia Speaker
User manual | Manuel d’utilisateur | Manual de usuario | Manual do Usuário
Haut-parleur
Satellite
Manuel d'Utilisateur
Adaptateur secteur
Cordon de connexion audio 3.5-3.5 mm

1. Connectez les s atellites:
Branchez le câbl e du haut- par l eur s atel l i te et au por t 《S peak er Out》
sur le panneau arrière du caisson de graves.
2. B ranchez la source audio:
Connectez la source audio et au port 《Line In》 avec le Cordon de
connexion audio 3.5- 3.5 mm fourni.
3. B ranchez l′alimentation:
Connectez l′adaptateur fourni et au port , puis sur une prise
secteur.
4. R églage:
Réglez le volume principal et le bouton de réglage des bass es à un
niveau confortable.
Speaker Out
Line In
Bass
Min Max
12V 1.65A
Commande du volume pr incipal
Voyant d′alimentation
Sortie haut-parleur
Prise d′entrée
Bouton Basses
Entrée CC
sur une prise secteur
Speaker Out
Line In
Bass
Min Max
12V 1.65A

Puissance de sortie: D/G: RMS 4W × 2 (T HD + N=10%, f0=1K Hz )
S W: RMS 14W (T HD + N=10%, f0=80Hz)
Rapport signal sur bruit: ≥85dBA
Réponse en fréquence: 50Hz ～18KHz ± 6db
Sensibilité d＇entr ée: D/G: 40 0mV ± 50 mV S W: 250mV ± 50 mV
Type d＇entr ée: E ntr ée audio s tér éo 3.5mm
Réglage: Bouton de volume principal, bouton de Basses
Unité de basses: 5 pouces (131mm), blindage magnéti que, 4Ω
Unité des aigus: 2 pouces (52mm), blindage magnéti que, 4Ω
Dimens ion: Cais s on de bas s es : 186mm × 196mm × 278mm ( W × H × D)
S atellite: 85mm × 172mm × 94mm ( W × H × D)
Poids net: Environ. 2,8kg
Poids brut: Environ. 3,86kg
Tous les haut-parleurs ne fonctionnent pas:
Veuillez d’abord vérifier si les câbles du haut-parleur sont connectés de manière sécurisée puis vérifiez si les connecteurs
d’entrée (Line-in ) sont inversés, vérifiez aussi s’il y a un défaut de la source audio.
Un haut-parleur satellite ne fonctionne pas lorsqu’il lit un CD sur l’ordinateur:
Ce type de phénomène est susceptible de se produire sur de nouveaux systèmes d’ordinateur : un satellite ne fonctionne
pas lors de la lecture d’un CD mais le système fonctionne bien lors de la lecture de fichiers formatés en WAV.
Cela est principalement dû à un défaut de connexion du CD-ROM et de la carte son : un canal de signal est relié à la masse.
Veuillez vous référer au manuel du CD-ROM et de la carte son pour régler la connexion du câble.
Le système ne fonctionne pas du tout:
1. Veuillez vérifier si le courant est branché et si la prise murale est allumée.
2. Veuillez vérifier sur le volume master est sur minimum.
3. Veuillez vérifier si le câble d’entrée audio est bien connecté.
4. Veuillez vérifier s’il y a un signal de la source audio.
Il y a du bruit dans les haut-parleurs:
L’équipement de l’amplificateur de ce produit génère peu de bruit alors que le bruit de fond de certains lecteurs
VCD/DVD ou la carte son de l’ordinateur sont trop élévés.
Veuillez laisser le système en mode actif et retirer la source audio.
Si aucun son n’est entendu à 1 mètre du système, alors il n’y a aucun problème avec le produit.
Interférence magnétique:
Ce système est entièrement protégé magnétiquement et peut être placé près d’une TV ou d’un moniteur.
Mais puisque l’aimant du caisson de basses est trop gros, une fuite de magnétisme est inévitable lorsque l’appareil
est trop près du moniteur et il est recommandé de garder 1 mètre de distance entre le système haut-parleur et le
moniteur ou le poste de TV.
Si vous avez d’autres questions ou préoccupations concernant les Produits Edifier
Cher client,
Nous vous remercions d’avoir acheté ce produit Edifier. Pour que la garantie Edifier s’applique à ce produit, veuillez consulter
le site Internet Edifier www.edifier-international.com/warranty-terms
Veuillez consulter notre site Internet : www.edifier.com, ou envoyez un courriel à Edifier Support pour davantage
d’aide: [email protected], Si vous préférez, vous pouvez nous contacter par téléphone,
Numéro Gratuit: 1-877-EDIFIER (334-3437).

Adaptador de corriente
Manual del usuario
Cable de conexión de audio
de 3,5mm-3,5mm
Altavoz de bajos
Altavoces
satélite
Altavoces
satélite
. Este icono es para el adaptador de corriente solamente.
Multimedia Speaker
User manual | Manuel d’utilisateur | Manual de usuario | Manual do Usuário

Speaker Out
Line In
Bass
Min Max
12V 1.65A
Contr ol de vol ul men
Indicador de encendido
Salida de Altavoz
Línea de ingreso
Botón de bajos
E ntrada c.c.
Connected
to AC power
1. Conectar los s atélites :
Conectar el cable del altavoz satélite, a la puerta "S peaker Out"
del panel posterior del subwoofer.
2. Conectar la fuente audio:
Conectar la fuente audio, a la puerta "Line In" por medio del
cable de conexión audio de 3,5 mm a 3,5 mm incluido.
3. Conectar a la corriente:
Conecte el adaptador incluido a la puerta y después al enchufe.
4. Ajus te:
Ajustar el volumen principal y el trimmer bajo al nivel des eado.
Speaker Out
Line In
Bass
Min Max
12V 1.65A

Potencia de salida: R/L: RMS 4W × 2 (T HD + N=10% , f0=1K Hz )
S W: RMS 14W (THD + N=10%, f
0=80Hz)
Relación se al- interferencia: ≥85dBA
Respuesta de frecuencia: 50Hz ～18KHz ± 6db
Sensibilidad de entrada: R/L: 400mV ± 50mV S W: 250mV ± 50mV
T ipo de entrada: entrada audio estéreo de 3 , 5 mm
Ajuste: Botón de volumen, Botón de bajos
Unidad de bajos: 5 pulgadas (131 mm), Blindado Magnéticamente, 4Ω
Unidad de agudos: 2 pul gadas ( 52 mm), B l i n dado Magn éti camente, 4 Ω
Dimensiones: Subwoofer: 186 × 196 × 278mm ( W × H × D)
S atélite: 85 × 1 7 2 × 9 4 m m ( W × H × D )
Peso neto: Aprox. 2,8 kg
Peso bruto: Aprox. 3,86 kg
ñ
No todos los altavoces funcionan:
Primero compruebe que los cables del altavoz están conectados con seguridad; entonces compruebe si los conectores
de entrada de línea están invertidos; compruebe también si la fuente de radio falla.
Uno de los altavoces satélite no funciona cuando se reproduce un CD desde el ordenador:
Esta clase de fenómenos son propensos a producirse en los sistemas nuevos de ordenadores, en que un satélite no funciona
cuando se reproduce un CD, pero el sistema funciona bien cuando se reproducen ficheros en formato WAV. Esto se produce
principalmente por la falta de conexión entre el CD-ROM y la tarjeta de sonido, en que uno de los canales de señal está
cortocircuitado a tierra. Refiérase al manual del CD-Rom y de la tarjeta de sonido para ajustar la conexión del cable.
El sistema no funciona en absoluto:
1. Compruebe que esta conectado a la red, y que el interruptor está encendido.
2. Compruebe si la rueda de volumen esta girada al mínimo.
3. Compruebe si el cable de entrada de audio está conectado correctamente.
4. Compruebe si hay señal desde la fuente de audio.
Los altavoces producen ruido:
El circuito del amplificador de este producto genera un poco de ruido, mientras que el ruido de fondo de algunos
reproductores de VCD/DVD o tarjetas de sonido es demasiado alto. Mantenga el sistema en modo activo y elimine
la fuente de audio. Si no se puede oír ningún sonido a 1 metro de distancia del sistema, entonces el problema no
proviene de esté producto.
Interferencia magnética:
Este sistema esta completamente protegido magnéticamente, y se puede colocar cerca de la TV o de un monitor. Pero
ya que el imán del controlador de subwoofer es grande, algún escape de magnetismo es inevitable cuando el sistema
está demasiado cerca del monitor y es recomendable mantener 1 metro de distancia entre el sistema de altavoces
y el monitor o TV.
Si tiene más preguntas o preocupaciones respecto a los productos Edifier
Estimado cliente:
Gracias por comprar este producto de Edifier. Para conocer la garantía de Edifier que se aplica a este producto, consulte el
sitio web de Edifier www.edifier-international.com/warranty-terms.
Visite nuestra pagina web: www.edifier.com, o envíe un mensaje electrónico a Asistencia Edifier para mayor
asistencia: [email protected]. Si lo prefiere puede contactar con nosotros por teléfono gratuito: 1-877-EDIFIER (334-3437).

Português Português
Adaptador de Energia
Cabo de ligação de áudio de 3,5mm-3,5mm Manual do Utilizador
Multimedia Speaker
User manual | Manuel d’utilisateur | Manual de usuario | Manual do Usuário
Instruções Importantes de segurança Abrir o pacote
Obrigado por adquirir um sistema de som multimídia Edifier. Com a atenção devida e cuidado, você terá um sistema de som multimídia para usar muitos
anos, livre de problemas. Antes de operar o sistema, por favor, leia este manual completamente para obter o melhor resultado de seu novo produto e
mantenha-o em local seguro para futuras consultas.
AVISO: Para reduzir o risco de incêndio ou choque eléctrico, não exponha este aparelho a chuva ou humidade.
O Símbolo do relâmpago com formato de flecha,
dentro de um triângulo eqüilateral, é pretendido
alertar o usuário à presença de tensão perigosa
no interior do produto que pode ser de um valor
suficiente para constituir perigo de choque elétrico
Risco de Choque elétrico
Risco de Choque elétrico
Não Abra
Não Abra
ATENÇÃO
ATENÇÃO
Para Prevenir risco de choque elétrico,
não remova a tampa (ou parte traseira).
Não há peças no interior do equipamento
que possam ser reparadas pelo usuário.
O ponto de exclamação dentro de um triângulo
eqüilateral é pretendido alertar o usuário à presença
de instruções importantes de operação e manutenção
no manual que acompanha o produto.
Este símbolo no produto ou na embalagem indica que este não deve ser eliminado juntamente com o lixo doméstico. Em vez disso, deve
entregá-lo num ponto de recolha apropriado para a reciclagem de equipamentos elétricos e eletrônicos. A recolha e reciclagem do seu
equipamento em separado no momento de eliminá-lo irá ajudar a preservar os recursos naturais e a assegurar a sua reciclagem de forma
a proteger a saúde humana e o ambiente. Para mais informações sobre o local onde poderá entregar o seu equipamento para reciclagem,
contate os serviços municipalizados ou a empresa de recolha de detritos da sua área de residência, ou a loja onde adquiriu o produto.
Este equipamento é um aparelho eléctrico de Classe II ou de isolamento eléctrico. Foi desenhado de modo a não precisar de uma
conexão de segurança a terra. Este ícone é para o adaptador de energia apenas.
Utilize apenas com o carrinho, suporte, tripé, apoio ou mesa especificados pelo fabricante ou vendido com o aparelho. Quando utilizar um
carrinho, tenha cuidado ao mover o conjunto carrinho/aparelho para que não ocorram ferimentos se este tombar.
1. Leia estas instruções. 2. Guarde estas instruções.
3. Tenha em consideração todos os avisos. 4. Siga todas as instruções.
5. Não utilize este aparelho perto de água. 6. Limpe o aparelho apenas com um pano seco.
7. Não tape as aberturas de ventilação. Instale o aparelho de acordo com as instruções do fabricante.
8. Não instale o aparelho perto de fontes de calor, como radiadores, aquecedores, fogões ou outros aparelhos (incluindo amplificadores) que
produzam calor.
9. Não contorne a função de segurança da ficha polarizada ou de tipo terra. Uma ficha polarizada tem dois pernos, sendo um mais largo do que o
outro.Uma ficha de tipo terra tem dois pernos e um terceiro de terra. O perno mais largo ou o terceiro perno é fornecido por motivos de segurança.
Se a ficha fornecida não encaixar nas suas tomadas, consulte um electricista para substituição da ficha obsoleta.
10. Proteja o cabo de alimentação de ser pisado ou trilhado, particularmente nas fichas, tomadas ou no ponto em que sai do aparelho.
11. Utilize apenas acessórios especificados pelo fabricante.
12. Desligue este aparelho da tomada durante tempestades de relâmpagos ou quando não for ser utilizado durante bastante tempo.
13. Toda a assistência técnica deve ser efectuada por pessoal qualificado. A assistência técnica é necessária quando o aparelho tiver sido danificado de
alguma forma, tal como no cabo de alimentação ou ficha, tiver sido vertido líquido sobre o aparelho ou tenham caído objectos para o interior do
aparelho, o aparelho tenha sido exposto a chuva ou humidade, não funcionar normalmente ou tiver caído ao chão.
14. A ficha de ALIMENTAÇÃO ou adaptador é utilizado como forma para desligar o aparelho e deve manter-se pronto a ser utilizado.
Coluna satellites
Coluna satellites
Subwoofer
Conteúdo da embalagem

PortuguêsPortuguês
Speaker Out
Line In
Bass
Min Max
12V 1.65A
Botão aj us te vol ume
Indicador de alimentação
Conector de s ateli tes
Entrada
Ajus te de Graves
Entrada DC
Speaker Out
Line In
Bass
Min Max
12V 1.65A
Ilustrações Fazer conexões
1. Instruções de Oper ação:
Conexão dos al to- falantes de s atél ite e o s ubwoofer: L i gue a tomada
estérea de 3.5mm dos alto- falantes de satélite à tomada de saída no
painel traseiro do subwoofer.
2. Conexão da fonte de s om:
Ligue a fonte de som à tomada de entrada no painel traseiro do
subwoofer com o cabo de áudio 3,5- 3,5.
3. Conexão do s i s tema de al to- falante e a F or ça CA:
Por favor, ligue a tomada LINE DC no painel traseiro do
subwoofer à força de CA us ando o adaptador de CA for neci do.
4. L er música:
Ligue o interruptor de força do s i s tema e s ente- s e atr ás e apr ovei te
a experiência de som perfeito que criamos para você.
Ligado com força CA

Português Português
Especificações Resolução de problemas
Potência total de saída： R/L: RMS 4W X 2 (THD=10%, f0=1KHz)
S W: RMS 14W (T HD=10% , f0=80Hz)
Relação S inal/Ruído : ≥85dBA
Resposta de freqüência : 50Hz ~18KHz ± 6db
Sensibilidade de entrada: R/L: 400mV ± 50mV S W: 250mV ± 50mV
T ipo de Entrada: 3.5mm estéreo
Ajuste: Ajuste do volume, ajus te de Graves
Alto- falante do S ubwoofer: 5 polegadas (131mm), Magneticamente blindado, 4ohm
Alto- falante de agudos : 2 polegadas (52mm), Magneticamente blindado, 4ohm
Dimens ões (P r oduto): S ubwoofer: 18 6 × 196 × 27 8mm (L x A x P)
S atélite: 85 × 172 × 94mm (L x A x P)
Peso Neto: Aproximadamente 2,8 kg
Peso total: Aproximadamente 3.86kg
Os alto-falantes não funcionam
Primeiro verificar para ver se os fios do alto-falante estão ligados seguramente. Verifique os conectores em-linha e
assegure-se que eles estejam posicionados com precisão.
Um alto-falante não funciona quando lendo pelo computador
Isto às vezes ocorre em novos sistemas de computador quando um alto-falante não funciona quando a ler um CD do
computador mas o sistema funciona bem ao ler arquivos de formato WAV. Isto é principalmente devido à falha de conexão
do CD-ROM e cartão de som quando um sinal do canal é aterrado. Por favor,ao manual do CD e cartão de som para
ajustar a conexão de fio.
Todo o Sistema não está funcionando
1. Verifique se a força está ligada, e se a saída de parede está ligada.
2. Verifique se o cabo de entrada de áudio está ligado corretamente.
3. Verifique se há um sinal da fonte de áudio.
4. Verifique se o modo correto de entrada foi selecionado.
A vinda de barulho dos alto-falantes
Os circuitos de amplificador deste produto gera pequeno barulho , enquanto o barulho de fundo de alguns leitores de
VCD/DVD ou cartões de som de computador estão muito alto. Por favor, mantenha o sistema em modo ativo e retire a
fonte de áudio. Se nenhum som pode ser ouvido de 1 metro de distância do sistema, então é possível que seja um
problema com o produto e você deve levá-lo a uma oficina autorizada.
Interferência magnética
Este sistema é livre de interferência magnética e pode ser colocado perto da televisão ou monitor. No entanto, uma vez
que o magneto num driver de subwoofer é geralmente maior, algum vazamento de magnetismo é inevitável quando o
sistema está perto demais ao monitor, e é recomendado que haja ao menos 1 metro de distância entre o sistema de
alto-falantes e monitor ou televisão.
Caso você tenha qualquer pergunta ou interesse concernente aos produtos Edier
Caro Cliente,
Obrigado por comprar este produto Edifier. Para obter a garantia Edifier aplicável a este produto, consulte o Web site da
Edifier www.edifier-international.com/warranty-terms.
Por favor, visite nosso site em www.edifier.com ou Suporte da Edifier no e-mail [email protected] para mais auxílio Você
também pode nos contatar por telefone no Número Grátis 1-877-EDIFIER (334-3437).
