CHARME - KARMA - FEELING
I CHARME - KARMA - FEELING, Installazione, uso e manutenzione pag. 2
UK CHARME - KARMA - FEELING, Installation, use and maintenance pag. 22
F CHARME - KARMA - FEELING, Installation, usage et maintenance pag. 42
E CHARME - KARMA - FEELING, Instalación, uso y mantenimiento pag. 62
D CHARME - KARMA - FEELING, Installations-, Betriebs- und Wartungsanleitung pag. 82
NL CHARME - KARMA - FEELING, Installatie, gebruik en onderhoud. pag. 102
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 2

ITALIANO
2
Gentile Sig.ra/Egregio Signore
La ringraziamo per avere scelto la nostra termostufa.
Prima di utilizzarla, Le chiediamo di leggere attentamente questa scheda, al fine di poterne sfruttare al meglio e in totale sicurezza
tutte le caratteristiche.
Per ulteriori chiarimenti o necessità contatti il suo Rivenditore di zona o visiti il nostro sito internet alla voce CENTRI ASSISTENZA
TECNICA
Le ricordiamo che la 1° accensione DEVE essere effettuata da CAT (centro di assistenza tecnica abilitato D.M. 37 ex L. 46/90) che
verifichi l’installazione e compili la garanzia.
Per installazioni all’estero, fare riferimento alle specifiche normative nazionali.
Installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio, sollevano l’azienda produttrice da ogni eventuale
danno derivante.
INFORMAZIONI PER LA SICUREZZA
LA TERMOSTUFA NON DEVE MAI FUNZIONARE SENZA ACQUA NELL’IMPIANTO.
UNA EVENTUALE ACCENSIONE “A SECCO” COMPROMETTEREBBE LA TERMOSTUFA.
La termostufa è progettata per scaldare acqua attraverso una combustione automatica di pellet nel focolare.
Gli unici rischi derivabili dall'impiego della termostufa sono legati a un non rispetto delle specifiche d'installazione ad undiretto con-
tatto con parti elettriche in tensione (interne), ad un contatto con fuoco e parti calde o all'introduzione di sostanze estranee.
Nel caso di mancato funzionamento di componenti la termostufa è dotata di dispositivi di sicurezza che ne garantiscono lo spegnimen-
to, da lasciar avvenire senza intervenire.
Per un regolare funzionamento la termostufa deve essere installata rispettando quanto su questa scheda e durante il funzionamento non
deve essere aperta la porta: la combustione è infatti gestita automaticamente e non necessita di alcun intervento.
In nessun caso devono essere introdotte nel focolare o nel serbatoio sostanze estranee.
Per la pulizia del condotto scarico fumi non devono essere utilizzati prodotti infiammabili.
Per la pulizia del focolare e del serbatoio devono utilizzare un aspirapolvere A FREDDO.
Il vetro può essere pulito a FREDDO con apposito prodotto (es. GlassKamin) e un panno. Non pulire a caldo.
Durante il funzionamento della termostufa, i tubi di scarico e la porta raggiungono alte temperature.
Non depositare oggetti non resistenti al calore nelle immediate vicinanze della termostufa.
Non usare MAI combustibili liquidi per accendere la termostufa o ravvivare la brace.
Non occludere le prese aria esterne nel locale di installazione, né gli ingressi di aria della termostufa stessa.
Non bagnare la termostufa, non avvicinarsi alle parti elettriche con la mani bagnate.
Non inserire riduzioni sui tubi di scarico fumi.
La termostufa deve essere installata in locali adeguati alla sicurezza antincendio e dotati di tutti i servizi (alimentazione e scarichi) che
l’apparecchio richiede per un corretto e sicuro funzionamento.
La termostufa deve essere mantenuta in ambiente a temperatura superiore a 0°C.
DICHIARAZIONE DI CONFORMITA’
La scrivente EDILKAMIN S.p.A. con sede legale in C.so di Porta Romana 116/a –20122 Milano - Cod. Fiscale P.IVA 00192220192
Dichiara sotto la propria responsabilità che
Le stufe a pellet di legno sotto riportate sono conformi alla Direttiva 89/106/CEE (Prodotti da Costruzione)
STUFE A PELLET, a marchio commerciale EDILKAMIN, denominate CHARME-KARMA-FEELING
MODELLI: CHARME-KARMA-FEELING N° di SERIE: Rif. Targhetta dati
ANNO DI FABBRICAZIONE: Rif. Targhetta dati
La conformità ai requisiti della Direttiva 89/106/CEE è inoltre determinata dalla conformità alla norma europea:
EN 14785:2004 come da test report 400349 emesso da:
KIWA GASTEC ITALIA S.P.A. Organismo notificato NB 0694
e da documentazione consegnata a KIWA GASTEC ITALIA S.p.a.
Altresì dichiara che
le stufe a pellet di legno CHARME-KARMA-FEELING rispettano i requisiti delle direttive europee:
2006/95/CEE – Direttiva Bassa Tensione
89/336/CEE – Direttiva Compatibilità Elettromagnetica
EDILKAMIN S.p.a. declina ogni responsabilità di malfunzionamento dell’apparecchiatura in caso di sostituzione, montaggio e/o
modifiche effettuate non da personale EDILKAMIN S.p.A. senza autorizzazione della scrivente.
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 3

ITALIANO
3
Il prodotto è costruito secondo le direttive:
89/106 CEE (CPD) materiali da costruzione
73/23 CEE (LVD) sicurezza elettrica
37/98 CEE macchine
2004/108 CEE (EMC) compatibilità elettromagnetica
e secondo le norme:
EN14785
EN60335.1 EN50165 EN50366
EN55014.1 EN55014.2 EN61000-3-2 EN61000-3-3

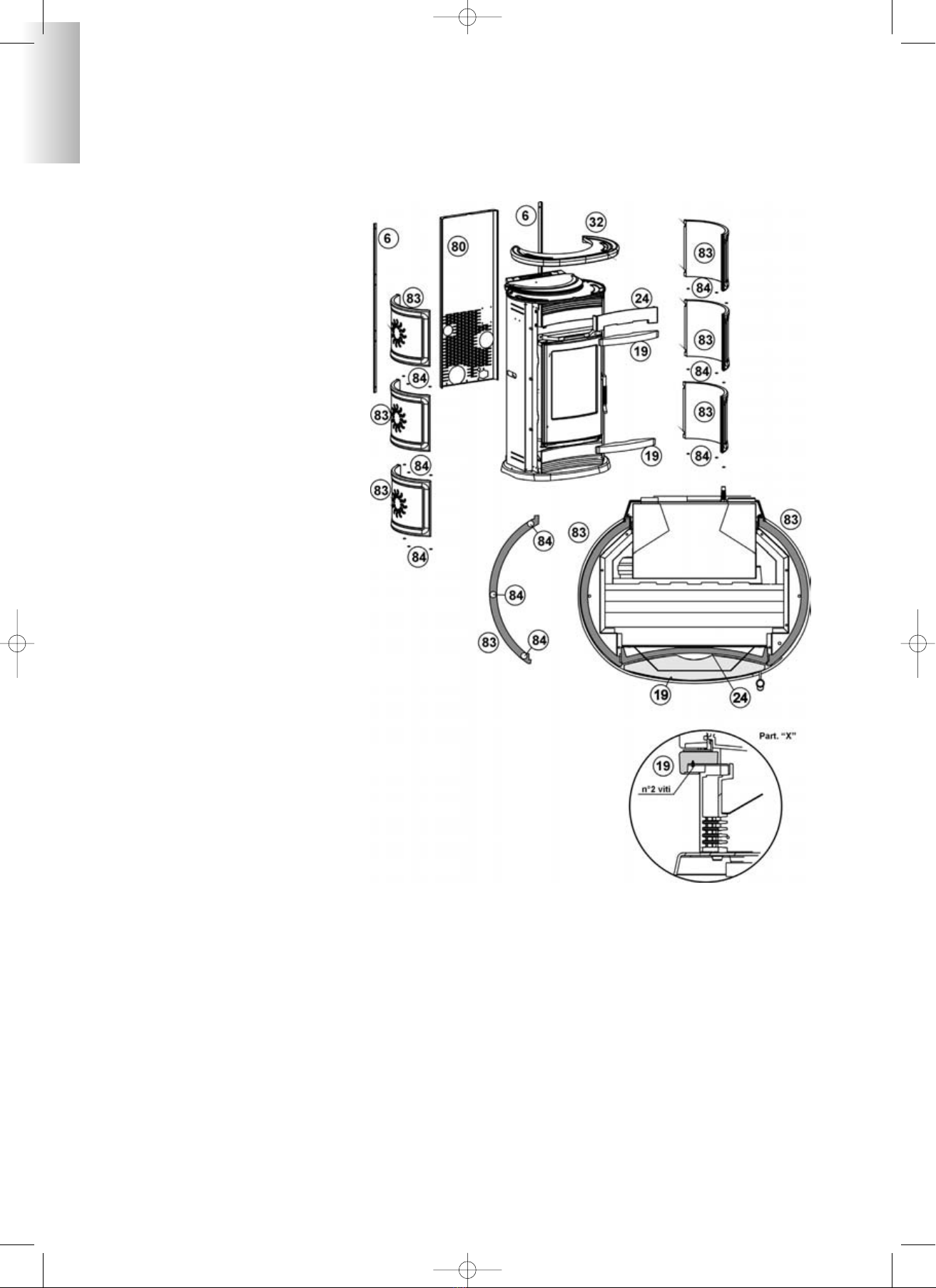

KARMA
Rivestita in acciaio grigio
MODELLI E DIMENSIONI
CHARME
Rivestita in ceramica rossa, ambra o
bianco speziato
FEELING
Rivestita in pietra ollare
A= ingresso aria di combustione
B= valvola di sicurezza ½ MF
C = reintegro acqua ½ M
D = rubinetto di scarico acqua
E= ritorno impianto ¾ M
F= mandata impianto ¾ M
G= uscita fumi Ø 8 cm
H= porta AUX
A
B
D
C
E
F
H
G
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 4

ITALIANO
CARATTERISTICHE TERMOTECNICHE
Capacità serbatoio 26 kg
Rendimento globale circa 89,7 %
Rendimento all’acqua circa >80 %
Potenza utile globale 16 kW
Potenza utile all’acqua 14 kW
Autonomia min/max 6,5 / 26 ore
Consumo combustibile min/max 1 / 4 kg/h
Tiraggio minimo 12 Pa
Pressione max 2,5 bar
Pressione esercizio 1-1,5 bar
Temperatura uscita fumi da prova EN14785 192,9 °C
Portata massica 9,0 g/s
Emissione di CO (13% O2) 133 ppm
Peso con imballo (Charme - Karma - Feeling) 319 - 289 - 327 kg
Volume riscaldabile 450 m3
Diametro condotto fumi (maschio) 8cm
CARATTERISTICHE ELETTRICHE
Alimentazione 230Vac +/- 10% 50 Hz
Interruttore on/off si
Potenza assorbita media 120 W
Potenza assorbita media in accensione 400 W
Frequenza telecomando infrarossi
Protezione su alimentazione generale ** Fusibile 2A, 250 Vac 5x20
Protezione su scheda elettronica ** Fusibile 2A, 250 Vac 5x20
* Il volume riscaldabile è calcolato considerando l’utilizzo di pellet come da nota sul combustibile e un isolamento della
casa come da L 10/91. MOLTO DIPENDE DALL’EFFICIENZA DEI TERMINALI DI IMPIANTO (caloriferi).
Sulla porta AUX (contatto pulito, privo di potenziale) è possibile far installare dal CAT un optional per il controllo delle
accensioni e spegnimenti, (es. combinatore telefonico, termostato ambiente), posta sul retro della stufa.
Collegabile con apposito cavalletto optional (cod. 621240).
** posto all’ingresso del cavo di alimentazione elettrica, con fusibile di scorta.
OPTIONAL
COMBINATORE (cod. 281900)
COMBINATORE TELEFONICO GSM per stufe a pellet, per accendere/spegnere a distanza con SMS.
CAVALLETTO collegamento porta Aux (cod. 621240)

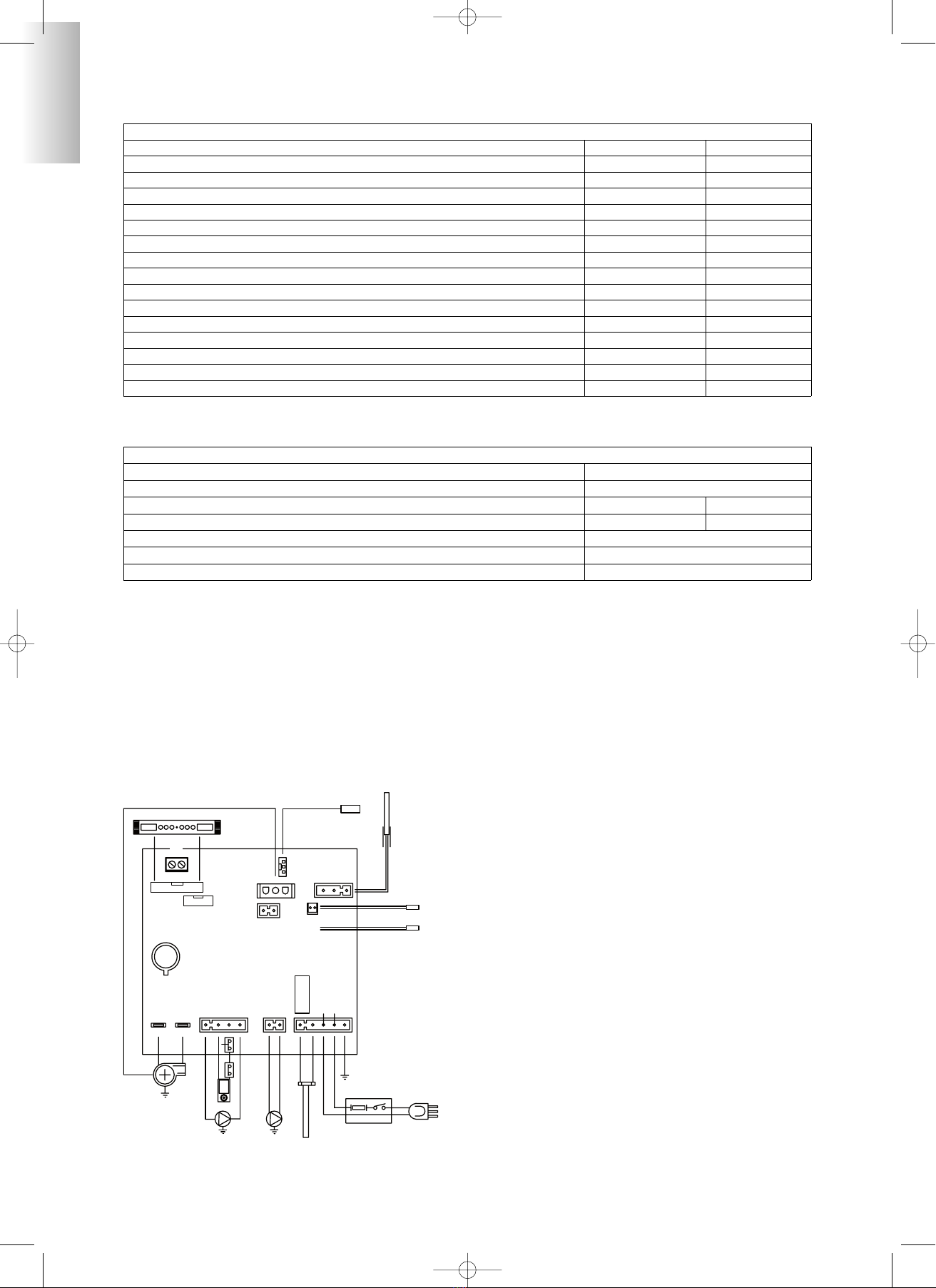

LEGENDA
1Aux
2Pannello comandi
3RPM fumi
4Sensore flusso
5Termocoppia fumi
6Sonda mandata acqua
7Sonda acqua boiler opzionale
8Rete 230 Vac, fusibile 2°
9Motore espulsione fumi
10 TMSR 90°C
11 TM 150°C
12 Coclea
13 Circolatore mandata
14 Circolatore boiler opzionale
15 Resistenza accensione
AUX
MOT ESP FUMI COCLEA
RES ACCENSIONE
RETE 230Vac
50Hz +/-10%
+---
PANNELLO COMANDI
FUSE 2A
SERVICE
Lithium
+
CR2032
FUSE 2A
TM150°C
CIRCOLATORE
PRESA RETRO STUFA
RPM FUMI
TERMOCOPPIA T°fumi
SENSORE
FLUSSO
MANDATA
SONDA ACQUA BOILER
OPZIONALE
SONDA ACQUA MANDATA
CIRCOLATORE
BOILER
OPZIONALE
TMSR 90°C
1
23
45
6
7
8
9
10
11
12
13 14
15
SCHEDA ELETTRONICA
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 5

ITALIANO
PRINCIPIO DI FUNZIONAMENTO
La termostufa utilizza come combustibile il pellet, costituito da
piccoli cilindretti di materiale legnoso pressato, la cui combustio-
ne viene gestita elettronicamente.
Il calore prodotto dalla combustione è trasmesso principalmente
all’acqua e in piccola parte, per irraggiamento, all’ambiente di
installazione.
Il serbatoio del combustibile (A) è ubicato nella parte posteriore
della termostufa.
Il riempimento del serbatoio avviene attraverso il coperchio con
apertura a click-clack premendo lo stesso, nella parte posteriore
del top.
Il combustibile (pellet) viene prelevato dal serbatoio (A) e, trami-
te una coclea (B) attivata da motoriduttore (C), viene trasportato
nel crogiolo di combustione (D).
L'accensione del pellet avviene tramite aria scaldata da una resistenza
elettrica (E) e aspirata nel crogiolo da un ventilatore centrifugo (F).
L’aria per la combustione è prelevata nel locale (in cui deve esser-
ci una presa d’aria) dal ventilatore centrifugo (F) attraverso il tubo
(G).
I fumi prodotti dalla combustione, vengono estratti dal focolare
tramite lo stesso ventilatore centrifugo (F), ed espulsi dal bocchet-
tone (H) ubicato nella zona bassa del retro della termostufa.
Le ceneri cadono sotto e a fianco del crogiolo da cui periodica-
mente devono essere rimosse tramite aspirapolvere a freddo.
L’acqua calda prodotta dalla termostufa viene inviata dalla
pompa, incorporata nella termostufa stessa, al circuito dell’im-
pianto di riscaldamento.
La termostufa ha vaso di espansione chiuso e valvola di sicurez-
za sovrapressione incorporati.
La quantità di combustibile, l’estrazione fumi/alimentazione aria
comburente, e l’attivazione della pompa sono regolate tramite
scheda elettronica al fine di ottenere una combustione ottimale,
tale da garantire alti rendimenti.
Modalità di funzionamento
(vedere per maggiori dettagli pag. 13)
Si imposta da pannello la temperatura dell’acqua che si vuole nel-
l’impianto (consigliata di media a 70°C) e la termostufa modula
la potenza per mantenere o raggiungere tale temperatura.
Per piccoli impianti è possibile far attivare la funzione Eco (la ter-
mostufa si spegne e riaccende in funzione della temperatura del-
l’acqua richiesta).
NOTA sul combustibile.
Le termostufe a pellet Charme - Karma - Feeling sono progettate e programmate per bruciare pellet di legno, di diametro 6 mm.
Il pellet è un combustibile che si presenta in forma di piccoli cilindri del diametro di 6 mm circa, ottenuti pressando segatura,
legna di scarto sminuzzata, pressati ad alti valori, senza uso di collanti o altri materiali estranei.
E’ commercializzato in sacchetti da 15 Kg.
Per NON compromettere il funzionamento della termostufa è indispensabile NON bruciarvi altro.
L'impiego di altri materiali (legna compresa), rilevabile da analisi di laboratorio, implica la decadenza della garanzia.
EdilKamin ha progettato, testato e programmato le proprie stufe perché garantiscano le migliori prestazioni con pellet delle
seguenti caratteristiche:
diametro: 6 millimetri;
lunghezza massima: 40 mm;
umidità massima: 8 %;
resa calorica: 4300 kcal/kg almeno
L'uso di pellet non idonei può provocare: diminuzione del rendimento;anomalie di funzionamento; blocchi per intasamento,
sporcizia sul vetro, incombusti,…
Fare riferimento alla raccomandazione CTI reperibile sul sito www.cti2000.it
5
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 6

DISPOSITIVI DI SICUREZZA E RILEVAZIONE
Termocoppia fumi
posta sullo scarico fumi, ne legge la temperatura. Regola la fase di accensione e in caso di temperatura troppo bassa o troppo alta lan-
cia una fase di blocco (Stop fiamma o Over temperatura fumi rispettivamente) .
Sensore di flusso
posto sul tubo di aspirazione aria combustione, rileva la corretta circolazione dell’aria stessa e dello scarico dei fumi.
Restituisce un segnale in volt leggibile sul display nello stato delle sonde (solo da parte del Tecnico). In caso di insufficienza di essa
(riportabile a una NON corretta uscita dei fumi o ingresso aria comburente), manda in blocco la termostufa.
Termostato di sicurezza coclea
posto in prossimità del serbatoio del pellet, interrompe l’alimentazione elettrica al motoriduttore se la temperatura rilevata è troppo alta.
Sonda di lettura temperatura acqua
legge la temperatura dell’acqua nella termostufa, inviando alla scheda l’informazione, per gestire la pompa e la modulazione di poten-
za della termostufa.
In caso di temperatura troppo alta, viene lanciata una fase di blocco.
Termostato di sicurezza sovratemperatura acqua
legge la temperatura dell’acqua nella termostufa. In caso di temperatura troppo alta, lancia una fase di spegnimento interrompendo
l’alimentazione elettrica al motoriduttore. Nel caso che il termostato sia intervenuto, deve essere riarmato intervenendo sul pulsante
di riarmo dietro la termostufa possibile dopo black-out.
Valvola di sovrapressione
al raggiungimento della pressione di targa fa scaricare l’acqua contenuta nell’impianto con conseguente necessità di reintegro.
ATTENZIONE!!!! ricordarsi di collegarla a uno scarico.
Manometro
posto a lato della termostufa, permette di leggere la pressione dell’acqua nella termostufa. Con termostufa funzionante la pressione
consigliata è di 1/1,5 bar.
IN CASO DI BLOCCO LA TERMOSTUFA NE SEGNALA IL MOTIVO A DISPLAY E MEMORIZZA L’AVVENUTO BLOCCO.
Componenti
Resistenza
provoca l’innesco della combustione del pellet. Resta accesa finché la temperatura dei fumi non è aumentata di 15°C rispetto a quel-
la precedente l’accensione.
Estrattore fumi
“spinge” fuori i fumi e richiama per depressione aria di combustione.
Motoriduttore
attiva la coclea permettendo di trasportare il pellet dal serbatoio al crogiolo.
Pompa (circolatore)
“spinge” l’acqua verso l’impianto. Prevalenza massima 5 metri. Portata max. 1,5 m3/h.
Vaso di espansione chiuso
”assorbe” le variazioni di volume dell’acqua contenuta nella termostufa.
!E’ necessario che un termotecnico valuti la necessità di integrare il vaso esistente con un altro in base al contenuto totale d’acqua
dell’impianto!
Valvolina di sfiato manuale:
posto nella parte alta, permette di “sfiatare” aria eventualmente presente.
Rubinetto di scarico
posizionato internamente alla termostufa nella parte bassa; da aprire nel caso serva svuotare l’acqua nella stessa contenuta.
ITALIANO
6
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 7

ITALIANO
7

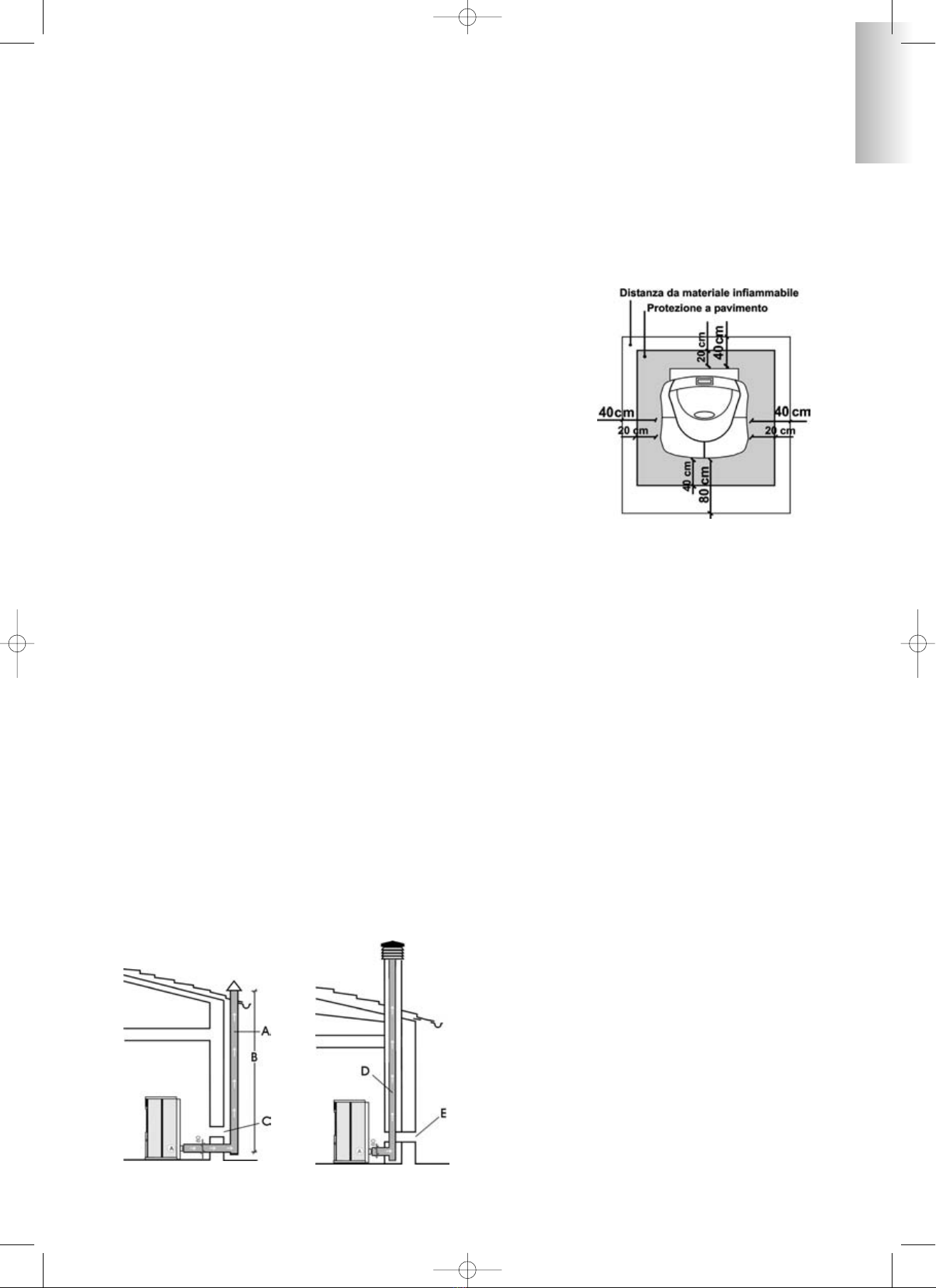

A: canna fumaria in acciaio coibentata
B: altezza minima 1,5m
C-E: presa d’aria dall’ambiente
(sezione passante minimo 80 cm2)
D: canna fumaria in acciaio, interna alla
canna fumaria esistente in muratura.
INSTALLAZIONE
Per quanto non espressamente riportato, fare riferimento in ogni nazione alle norme locali. In Italia fare riferimento alla norma UNI
10683/2005, alla norma UNI 10412-2, e alla D.M. 37, ex L 46/90 nonché ad eventuali indicazioni regionali o delle ASL locali.
In caso di installazione in condominio, chiedere parere preventivo all'amministratore.
Verifica di compatibilità con altri dispositivi
Secondo la norma UNI 10683/2005, la termostufa NON deve essere installata nello stesso ambiente in cui si trovano estrattori, appa-
recchi a gas di tipo A e B e comunque dispositivi che mettano il locale in depressione.
Verifica allacciamento elettrico
(POSIZIONARE LA SPINA IN UN PUNTO ACCESSIBILE)
La termostufa è fornita di un cavo di alimentazione elettrica da collegarsi ad una presa di
230V 50 Hz, preferibilmente con interruttore magnetotermico. Variazioni di tensione supe-
riori al 10% possono compromettere la termostufa (se non già esistente si preveda un inter-
ruttore differenziale adeguato). L'impianto elettrico deve essere a norma; verificare in par-
ticolare l’efficienza del circuito di terra. La linea di alimentazione deve essere di sezione
adeguata alla potenza dell’apparecchiatura.
Posizionamento
Per il corretto funzionamento la termostufa deve essere posizionata in bolla.
Verificare la capacità portante del pavimento.
Distanze di sicurezza per antincendio
La termostufa deve essere installata nel rispetto delle seguenti condizioni di sicurezza:
-distanza minima sui lati e sul retro di 40 cm dai materiali mediamente infiammabili
-davanti alla termostufa non possono essere collocati materiali mediamente infiammabili a meno di 80 cm
-se la termostufa è installata su un pavimento infiammabile deve essere interposta una lastra di materiale isolante al calore che spor-
ga almeno 20 cm sui lati e 40 cm sul fronte.
Sulla termostufa ed a distanze inferiori a quelle di sicurezza non possono essere posizionati oggetti in materiale infiammabile.
In caso di collegamento attraverso parete in legno o altro materiale infiammabile, è necessario coibentare il tubo di scarico fumi con
fibra ceramica o altro materiale di pari caratteristiche.
Presa d’aria
E' necessario che il locale dove la termostufa è collocata abbia una presa di aria di sezione di almeno 80 cm2tale da garantire il ripri-
stino dell'aria consumata per la combustione.
Scarico fumi
Il sistema di scarico deve essere unico per la termostufa (non si ammettono scarichi in canna fumaria comune ad altri dispositivi).
Lo scarico dei fumi avviene dal tubo di diametro 8 cm posto sul retro. E' da prevedersi un T con tappo raccolta condense all’inizio del
tratto verticale. Lo scarico fumi della termostufa deve essere collegato con l'esterno utilizzando tubi in acciaio o neri (resistenti a
450°C), senza ostruzioni.
Il tubo deve essere sigillato ermeticamente. Per la tenuta dei tubi e il loro eventuale isolamento è necessario utilizzare materiali resi-
stenti almeno a 300°C (silicone o mastici per alte temperature)
I tratti orizzontali possono avere lunghezza fino a 2 m. I tratti orizzontali devono avere una pendenza minima del 3% verso l’alto. E'
possibile un numero di curve a 90° fino a due.
E' necessario (se lo scarico non si inserisce in una canna fumaria) un tratto verticale di almeno 1,5 m completo di un terminale anti-
vento. Il condotto verticale può essere interno o esterno. Se il canale da fumo è all'esterno deve essere coibentato.
Se il canale da fumo si inserisce in una canna fumaria, questa deve essere autorizzata per combustibili solidi e se più grande di 150
mm di diametro, è necessario intubarla e sigillando lo scarico rispetto alla parte in muratura. Tutti i tratti del condotto fumi devono
essere ispezionabili.
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 8

Allacciamenti idraulici (a cura Centro Assistenza Tecnica)
LA TERMOSTUFA NON DEVE MAI FUNZIONARE SENZA ACQUA NELL’IMPIANTO.
UNA EVENTUALE ACCENSIONE “A SECCO” COMPROMETTE LA TERMOSTUFA.
L’allacciamento idraulico deve essere eseguito da personale qualificato che possa rilasciare dichiarazione di conformità secondo il
D.M. 37 ex L.46/90. Fare comunque riferimento alle leggi vigenti nelle singole nazioni.
NOTA pratica
Per l’allacciamento della mandata, del ritorno e degli scarichi prevedere opportune soluzioni per facilitare, se necessario, un eventua-
le futuro spostamento della termostufa.
Trattamento dell’acqua
Prevedere additivazione di sostanze antigelo, antincrostanti e anticorrosive. Nel caso l’acqua di riempimento e rabbocco abbia durez-
za superiore a 35°F, impiegare un addolcitore per ridurla. Per suggerimenti fare riferimento alla norma UNI 8065-1989 (Trattamento
dell’acqua negli impianti termici ad uso civile).
Osservazione sulla temperatura dell’acqua di ritorno.
Si deve prevedere opportuno sistema per garantire una temperatura dell’acqua di ritorno non inferiore a 45°C.
Si riportano di seguito alcuni schemi indicativi di impianto possibile.
Impianto come unica fonte di calore.
Il presente schema è indicativo, la corretta installazione è a cura dell’idraulico.
Impianto per riscaldamento abbinato a scaldabagno.
Il presente schema è indicativo, la corretta installazione è a cura dell’idraulico.
ITALIANO
8
LEGENDA
ACS: Acqua Calda Sanitaria
AF: Acqua Fredda
AL: Alimentazione rete idrica
C: Carico/Reintegro
GR: Riduttore di pressione
MI: Mandata Impianto
P: Pompa (circolatore)
RA: Radiatori
RI: Ritorno Impianto
S: Scarico
SB: Scaldabagno
ST: Sonda Temperatura
TS: Termostufa
V: Valvola a sfera
VA: Valvola automatica scarico aria
Vec: Vaso espansione chiuso
VSP: Valvola di sicurezza
VST: Valvola di scarico termico
LEGENDA
AF: Acqua Fredda
AL: Alimentazione rete idrica
C: Carico/Reintegro
GR: Riduttore di pressione
MI: Mandata Impianto
P: Pompa (circolatore)
RA: Radiatori
RI: Ritorno Impianto
S: Scarico
ST: Sonda Temperatura
TS: Termostufa
V: Valvola a sfera
VA: Valvola automatica scarico aria
Vec: Vaso espansione chiuso
VSP: Valvola di sicurezza
VST: Valvola di scarico termico
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 9

ITALIANO
9
Impianto come unica fonte di calore con produzione di acqua calda sanitaria con bollitore.
Il presente schema è indicativo, la corretta installazione è a cura dell’idraulico.
Impianto con produzione di acqua calda sanitaria in accumulo con Idrokit abbinato a caldaia.
Il presente schema è indicativo, la corretta installazione è a cura dell’idraulico.
ATTENZIONE: nel caso di produzione di ACS, la potenza ai termosifoni diminuisce.
ACCESSORI
Negli schemi sovrastanti è stato previsto l’impiego di accessori disponibili a listino Edilkamin.
• IDROKIT per produzione acqua calda sanitaria con accumolo (cod. 601750)
• Bollitori a uno (cod. 264750) o due (cod. 264760) scambiatori fissi per produrre e accumulare acqua calda sanitaria.
Capacità 150 litri.
Sono inoltre disponibili parti sciolte (scambiatore, valvole, ecc.) Per ogni informazione rivolgersi al rivenditore di zona.
LEGENDA
ACS: Acqua Calda Sanitaria
AL: Alimentazione rete idrica
B: Boiler
C: Carico/Reintegro
EV2: Elettrovalvola a 2 vie
EV3: Elettrovalvola a 3 vie
NA: Normalmente Aperta
NC: Normalmente Chiusa
GR: Riduttore di pressione
MI: Mandata Impianto
P: Pompa (circolatore)
RA: Radiatori
RI: Ritorno Impianto
S: Scarico
TS: Termostufa
V: Valvola a sfera
Vec: Vaso espansione chiuso
VSP: Valvola di sicurezza
LEGENDA
ACS: Acqua Calda Sanitaria
AF: Acqua Fredda
AL: Alimentazione rete idrica
C: ` Carico/Reintegro
CE: Centralina elettronica
EV: Elettrovalvola a 3 vie
NA: Normalmente Aperta
NC: Normalmente Chiusa
GR: Riduttore di pressione
Ja: Jolly di sfiato automatico
Jm: Jolly di sfiato manuale
MI: Mandata Impianto
MT: Miscelatore termostatico
P: Pompa (circolatore)
RA: Radiatori
RI: Ritorno Impianto
S: Scarico
SC30: Scambiatore a 30 piastre
ST: Sonda Temperatura
TC: Termostato a contatto
TS: Termostufa
V: Valvola a sfera
Vec: Vaso espansione chiuso
VR: Valvola di non ritorno
VSPT: Valvola di sicurezza press temp
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 10

ITALIANO
10
Montaggio Rivestimento CHARME
• Dotazione e utilizzo minuteria:
n° 2 viti M6x25
n° 2 viti M6x12
n° 4 distanziali in silicone per ceramica top
n° 8 rondelle piane Ø 6
- le n° 2 viti M6x25 e
n° 2 rondelle piane M6 sono da utilizzarsi
per fissare il frontalino superiore in cerami-
ca. (19)
- le n° 2 viti M6x12 e n° 2 rondelle piane
M6 sono da utilizzarsi per fissare il frontali-
no inferiore in ceramica. (19)
- per i n° 4 distanziali e
n° 4 rondelle procedere come segue:
inserire i 4 distanziali per
ceramica nei rispettivi 4 fori
liberi del top in ghisa
appoggiare il top in ceramica
per verificare la corretta planarità
ove necessario apporre una rondella
tra distanziale in silicone e top in ghisa
una rondella piana, al fine di portare
il top in ceramica in piano con la stufa.
• Componenti in ceramica
I componenti in ceramica vengono consegnati
in scatola di cartone e sono costituiti da:
n° 6 piastrelle per i fianchi (83)
n° 2 frontalini (19)
n° 1 frontalini superiore (24)
n° 1 top (32)
Svitare il retro (80) e i due profili (6) inserire le piastrelle (83) sul lato destro.
Le caratteristiche piastrelle, realizzate a colaggio, potrebbero risultare leggermente differenti in altezza l’una dall’altra.
Per ovviare all’eventuale variazione di altezza, è possibile interporre i gommini in dotazione che non pregiudicano in alcunmodo
l’estetica della stufa. Interporre tra una piastrella e l’altra i 3 gommini (84) partendo dal basamento, quindi rimontare il profilo (6)
Ripetere la stessa operazione sul lato sinistro.
Inserire negli appositi incastri, nella griglia frontale, il frontalino posteriore (24) quindi posizionare il frontalino anteriore (19) inca-
strandolo nella vaschetta umidificatrice e siliconandolo.
Posizionare il top (32). Posizionare il secondo frontalino anteriore (19) e quindi fissarlo con le due viti in dotazione come indicato nel
particolare ”X”
NOTA: lo smalto rosso con cristallina, applicato sulla maiolica, cavilla uniformemente (screpolature) su tutta la superficie.
Questa cavillatura non è un difetto ma una caratteristica, denominata “craclè”, dello smalto applicato su maiolica.
I particolari di ceramica, (maiolica) sono colati e smaltati manualmente e possono presentare piccole imperfezioni che non ne pregiu-
dicano la loro qualità (piccoli avvallamenti o porosità dello smalto) e che invece ne testimoniano la preziosa esecuzione artigianale.
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 11

ITALIANO
11
Montaggio Rivestimento KARMA
• Dotazione e utilizzo minuteria:
n° 2 viti M6x25
n° 2 viti M6x12
n° 4 distanziali in silicone per
ceramica top
n° 8 rondelle piane Ø 6
- le n° 2 viti M6x25 e
n° 2 rondelle piane M6 sono
da utilizzarsi per fissare il
frontalino superiore in ceramica (19).
- le n° 2 viti M6x12 e
n° 2 rondelle piane M6 sono
da utilizzarsi per fissare il
frontalino inferiore in ceramica (19).
- per i n° 4 distanziali e
n° 4 rondelle procedere come segue:
inserire i 4 distanziali per
ceramica nei rispettivi 4 fori liberi
del top in ghisa appoggiare il top
in ceramica per verificare la
corretta planarità ove necessario
apporre una rondella tra distanziale
in silicone e top in ghisa una
rondella piana, al fine di portare il
top in ceramica in piano con la stufa.
La stufa viene consegnata completamente assemblata, se peraltro fosse necessario smontare il rivestimento e procedere come segue.
Svitare il retro (80) e i due profili (6) smontare il coperchio ed il top in ghisa e quello in ceramica (32).
Sfilare quindi i fianchi in metallo (84) e se è necessario sfilare anche i due profili in alluminio (83) incastrati sui perni del basamento.
Sfilare il profilo anteriore (19) quindi togliere il frontalino posteriore superiore (24) dagli incastri nella struttura della griglia.
Per togliere il frontalino anteriore inferiore (19) svitare le due viti vedi particolare”X”.
Per rimontare procedere in modo inverso.
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 12

Montaggio Rivestimento FEELING
• Dotazione e utilizzo minuteria:
n° 4 viti M6x12
n° 4 distanziali in silicone per top
n° 8 rondelle piane diam. 6
- le n° 2 viti M6x12 e n° 2 rondelle
piane M6 sono da utilizzarsi per fissare
il frontalino superiore in pietra.
- le n° 2 viti M6x12 e n° 2 rondelle
piane M6 sono da utilizzarsi per fissare
il frontalino inferiore in pietra.
- per i n° 4 distanziali e n° 4 rondelle
seguire sequenza:
• inserire i 4 distanziali per pietra nei
rispettivi 4 fori liberi del top in ghisa
• appoggiare il top in pietra per
verificare la corretta planarità
• ove necessario apporre una rondella
tra distanziale in silicone e top in ghisa
una rondella piana, al fine di portare il
top in pietra in piano con la stufa.
La stufa viene consegnata completamente assemblata, se peraltro fosse necessario smontare il rivestimento e procedere come segue.
Svitare il retro (80) e i due profili (6) smontare il coperchio ed il top in ghisa e quello in ceramica (32).
Sfilare quindi i fianchi in pietra del rivestimento (137-138-139) e se è necessario sfilare anche i due profili in alluminio (83) incastra-
ti dentro ai perni del basamento.
Sfilare il frontalino anteriore superiore (24) dagli incastri nella struttura della griglia.
Per togliere il frontalino anteriore inferiore (19) svitare le due viti vedi particolare”X”.
Per rimontare procedere in modo inverso.
ITALIANO
12
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 13

ITALIANO
13
FUNZIONAMENTO
Pannello sinottico
per accendere e spegnere (tenere premuto per 2”) , esce dal menù
per accedere al menù
per incrementare le diverse regolazioni
per decrementare le diverse regolazioni
(tasto carico pellet/riserva)
premuto una volta “informa” la memoria della termostufa che è stato caricato un sacchetto da 15 kg
di pellet, ciò permette di tenere il conto per la riserva
(tasto regolazione boiler)
permette la gestione di un circuito secondario, ad esempio quello di un boiler, in abbinamento coi tasti +/–
Sul lato destro del display si può visualizzare (se si collega la sonda boiler) la temperatura di un eventuale boiler/accu-
mulo esterno, premendo il tasto “boiler” si visualizza il set impostato, ruotando la manopola di destra si varia detta impo-
stazione del set boiler.
Se non si collega la sonda boiler si visualizzano dei trattini al posto della temperatura ( --- °C).
Manopola DX: imposta il set di temperatura per il circuito secondario, ad esempio per il boiler
Manopola SX: imposta il set di temperatura mandata dalla stufa
Telecomando (di serie)
0/1 : per accendere e spegnere
Menù: per accedere al menù
+/– per incrementare / decrementare le diverse regolazioni
Per l’uso, il telecomando deve essere indirizzato verso la termostufa.
Un tono di conferma acustico indicherà l’avvenuta ricezione, confermata dall’esecuzione del comando.
Il più frequente caso di malfunzionamento del telecomando è legato allo esaurirsi delle pile, sostituire smaltendo opportunamente
quelle esaurite.
Per sostituire le pile, aprire il frontalino inferiore del telecomando eventualmente aiutandosi con un cacciavite piatto.
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 14

ITALIANO
14
1° Accensione (a cura Centro Assistenza Tecnica)
Rivolgersi al centro assistenza tecnica, di zona (CAT), (per informazioni chiedere al rivenditore o consultare il sito
www.edilkamin.com), che tarerà la termostufa in base al tipo di pellet e alle condizioni di installazione.
Verificare che l’impianto idraulico sia correttamente eseguito e sia dotato di vaso di espansione sufficiente a garantirne la sicurezza.
La presenza del vaso incorporato nella termostufa NON garantisce adeguata protezione dalle dilatazioni termiche subite dall’acqua
dell’intero impianto.
Alimentare elettricamente la termostufa ed eseguire il collaudo a freddo (da parte di CAT).
Effettuare il riempimento dell’impianto attraverso il rubinetto di carico (si raccomanda di non superare la pressione di 1,5 bar)
Durante la fase di carico far “sfiatare” la pompa e il rubinetto di sfiato.
Attenzione:
In fase di prima accensione eseguire l’operazione di spurgo aria/acqua tramite le valvole (V) posta sotto il coperchio in ghisa.
Prime accensioni.
Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.
Prima di accendere è necessario verificare:
• La corretta installazione.
• L’alimentazione elettrica.
• La chiusura della porta, che deve essere a tenuta.
• La pulizia del crogiolo.
• La presenza sul display dell’ indicazione di stand-by (ora e temperatura impostata).
Riempimento coclea.
Nel caso si svuoti completamente il serbatoio del pellet, ne consegue che si svuoti anche la coclea. Prima di riaccendere è necessario
quindi riempirla procedendo come segue: premere contemporaneamente i tasti +e –(dal telecomando o dal pannello sinottico) per
qualche secondo dopo di che lasciati i tasti a display compare RICARICA-LOAD.
E’ normale che nel serbatoio resti una quantità residua di pellet che la coclea non riesce ad aspirare. Una volta al mese aspirare com-
pletamente il serbatoio per evitare l’accumulo di residui polverosi.
Accensione automatica
A termostufa in stand-by, premendo per 2" il tasto 0/1 (dal pannello sinottico o dal telecomando) si avvia la procedura di accensione
e viene visualizzata la scritta Start e un conto alla rovescia in secondi (1020). La fase di accensione non è tuttavia a tempo predeter-
minato: la sua durata è automaticamente abbreviata se la scheda rileva il superamento di alcuni test.
Dopo circa 5 minuti compare la fiamma.
Accensione manuale
In casi di temperatura sotto i 3°C che non permetta alla resistenza elettrica di arroventarsi o di temporanea non funzionalità della resi-
stenza stessa è possibile accendere la stufa utilizzando tavolette di accenditore (es. diavolina).
Introdurre nel crogiolo un cubetto di accenditore ben acceso, chiudere la porta e premere 0/1 dal pannello sinottico o dal telecomando.
Modalità di funzionamento
Funzionamento da pannello sinottico/telecomando
A termostufa in funzione o in stand-by da pannello sinottico:
- ruotando la manopola SX o premendo il tasto +e – è possibile incrementare o diminuire la temperatura dell’acqua desiderata.
- ruotando la manopola DX è possibile variare la temperatura dell’acqua del circuito seconda
V
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 15

ITALIANO
15
REGOLAZIONI
Regolazione orologio
Premendo per 2" il tasto Menù e seguendo coi tasti +e – le indicazioni del display, si accede al Menù“orologio/clock”.
Permettendo di impostare l’orologio interno alla scheda elettronica.
Premendo successivamente il tasto Menù, appaiono in sequenza e possono essere regolati i seguenti dati:
Giorno/Day, Mese/Month, Anno/Year, Ora/Hour, Minuti/Minute, Giorno della settimana/Day of week.
La scritta Save?? da confermare con Menù permette di verificare l’esattezza delle operazioni compiute prima di confermarle (viene
allora visualizzato sul display Salvato/Save)
Programmatore di accensioni e spegnimenti orari durante la settimana
Programmatore di accensioni e spegnimenti orari durante la settimana
Premendo per 2 secondi il tasto Menù dal telecomando si accede alla regolazione dell’orologio e premendo il tasto +si accede alla
funzione di programmazione oraria settimanale, identificata sul display con la descrizione "Program on/off".
La programmazione permette di impostare un numero di accensioni e spegnimenti al giorno (fino a un massimo di tre) in ognuno dei
giorni della settimana.
Confermando a display col tasto "Menù" appare una delle seguenti possibilità:
NO PROGRAM (nessun programma impostato)
DAILY PROGRAM (unico programma per tutti i giorni)
WEEKLY PROGRAM (impostazione per ogni singolo giorno)
Si passa dall’una all’altra coi tasti +e –.
Confermando col tasto Menù le opzione "DAILY PROGRAM" si accede alla scelta del numero di programmi (accensioni/spegnimenti)
eseguibili in un giorno.
Utilizzando "DAILY PROGRAM" il programma/i impostato/i sarà lo stesso per tutti i giorni della settimana.
Premendo successivamente +si possono visualizzare:
- No program
- 1° program (una accensione e uno spegnimento al giorno), 2° program (idem), 3° program (idem)
Usare il tasto per visualizzare in ordine inverso.
Se si seleziona 1° programma viene visualizzata l’ora della accensione.
A display compare: 1 ON ore 10,30; con il tasto +/ – si varia l’ora e si conferma con Menù.
A display compare: 1 ON minuti 10,30; con il tasto +/ –si variano i minuti e si conferma con Menù.
In maniera analoga si regola l’ora degli spegnimenti. La conferma del programma viene data con la pressione del tasto Menù quando
si legge “Save” sul display.
Confermando "WEEKLY PROGRAM si dovrà scegliere il giorno nel quale eseguire la programmazione:
1 Lu; 2 Ma; 3 Me; 4 Gi; 5 Ve; 6 Sa; 7 Do
Una volta selezionato il giorno, scorrendoli coi tasti +e – e confermando col tasto Menù, si proseguirà con la programmazione con
la stessa modalità con la quale si esegue un "DAILY PROGRAM", scegliendo per ogni giorno della settimana se attivare una program-
mazione stabilendone numero di interventi ed a quali orari.
in caso di errore in qualunque momento della programmazione si può uscire dal programma senza salvare premendo tasto 0/1 a display
compare Saved.
Segnalazione riserva pellet
Le termostufe CHARME – KARMA - FEELING sono dotate di funzione elettronica rilevamento di quantità pellet.
Il sistema di rilevamento pellet, integrato all’interno della scheda elettronica permette alla stufa di monitorare in qualsiasi momento
durante il funzionamento quanti kg mancano all’esaurimento carico di pellet effettuato.
È importante per il corretto funzionamento del sistema che alla 1° accessione (che deve essere eseguita dal CAT) venga effettuato il
seguente procedimento.
Prima di iniziare ad utilizzare il sistema di rilevamento pellet è necessario caricare e consumare completamente un primo sacco di pel-
let, questo per ottenere un breve rodaggio del sistema di caricamento.
Successivamente premere una volta il tasto riserva; verrà inserito in memoria che sono stati caricati 15 kg.
Da questo momento sul display è visualizzata la rimanenza di pellet con indicazione decrescente in kg (15…14…13).
Ad ogni ricarica va inserito in memoria il quantitativo di pellet caricato. Per l’inserimento in memoria se la ricarica sarà di 15 kg è
sufficiente premere il tasto “carico pellet”; per quantità diverse o in caso di errori si può indicare il quantitativo attraverso il menù
riserva pellet come segue.
Premendo per 2’’ il tasto Menù si visualizza SETUP. Premendo il tasto + o –consecutivamente si visualizza Riserva Pellets.
Confermando con il tasto Menù compare il quantitativo di pellet presente +quello che si carica (di default 15, variabile coi tasti +/–)
Nel caso il pellet si esaurisca nel serbatoio, la stufa va in blocco con la scritta NO FIRE
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 16

ITALIANO
16
MANUTENZIONE
Una regolare manutenzione è alla base del buon funzionamento della termostufa.
La termostufa segnala a pannello un messaggio “Over-temp” o “Service” in caso sia necessaria ulteriore pulizia.
Essa è anticipata da scritta “Pulire -scamb.re”
LA MANCATA MANUTENZIONE almeno STAGIONALE può provocare cattivo funzionamento; eventuali problemi da ciò
derivanti non potranno essere considerati in garanzia.
La mancata manutenzione è quindi fra le cause che implicano la decadenza della garanzia.
Prima di effettuare qualsiasi manutenzione, disinserire l’apparecchio dalla rete di alimentazione elettrica

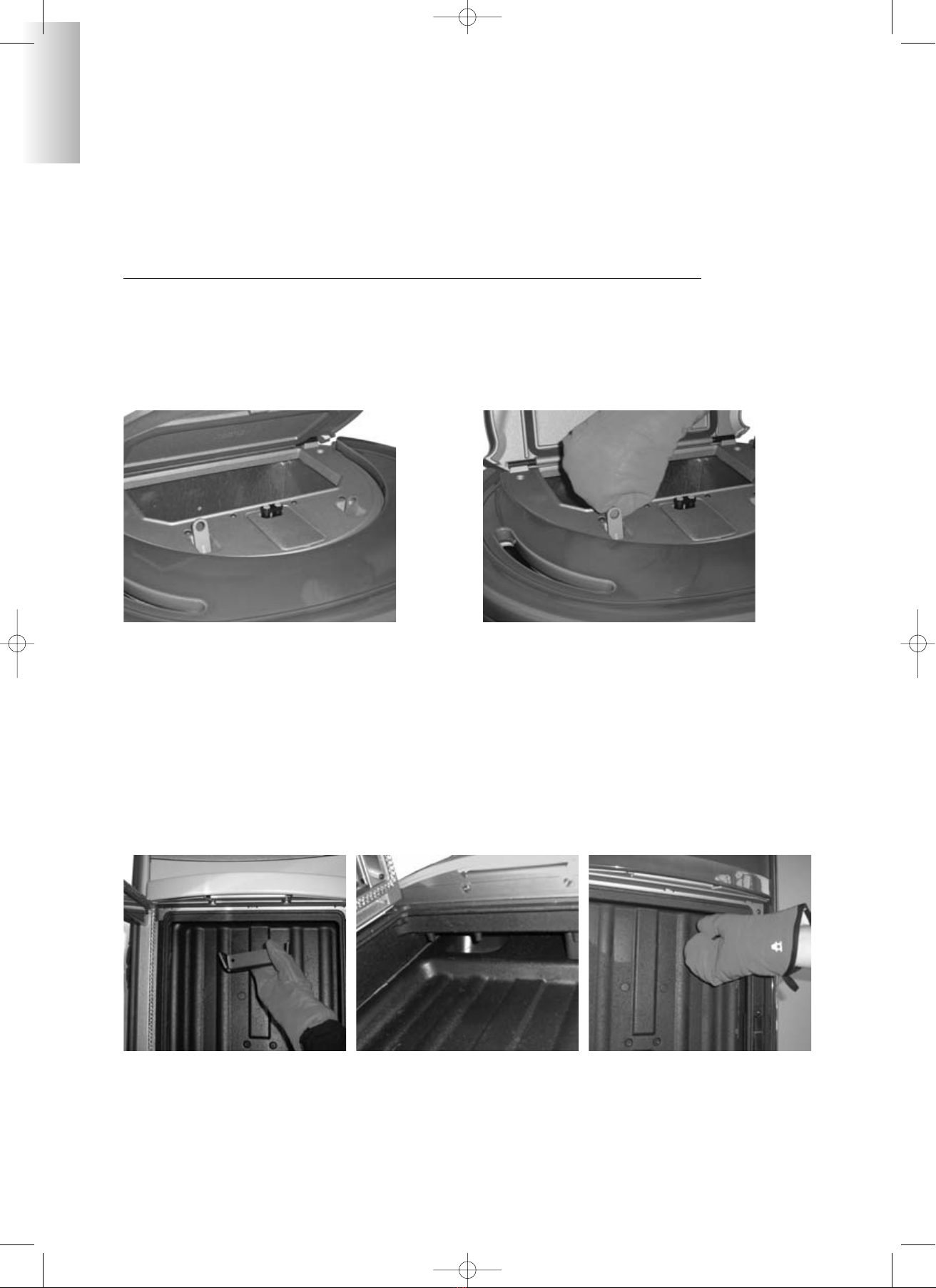

Pulizia giornaliera
La pulizia deve essere effettuata aiutandosi con un aspirapolvere (vedi optional pag. 17).
L’intera procedura richiede pochi minuti al giorno.
Scuotere spesso (a freddo) le aste di pulizia poste nella parte superiore frontale (*)
Operazioni da eseguire, a termostufa fredda
• Aspirare lo sportello, il piano fuoco
• Togliere il crogiolo o scrostarlo con la spatolina in dotazione, pulire eventuali occlusioni dei fori su tutti i lati
• Aspirare il vano crogiolo, pulire i bordi di appoggio del crogiolo stesso.
• Se necessario pulire il vetro (a freddo)
Non aspirare mai la cenere calda, danneggerebbe l’aspirapolvere.
Pulizia settimanale
• Pulizia del focolare (con scovolo) dopo aver tolto i 2 deviatori fumo (seguire sequenza figure A – B – C).
• svuotare il serbatoio pellet e aspirarne il fondo dopo un periodo di inattività della termostufa e comunque ogni mese.
*
*
fig. A fig. B fig. C
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 17

ITALIANO
17

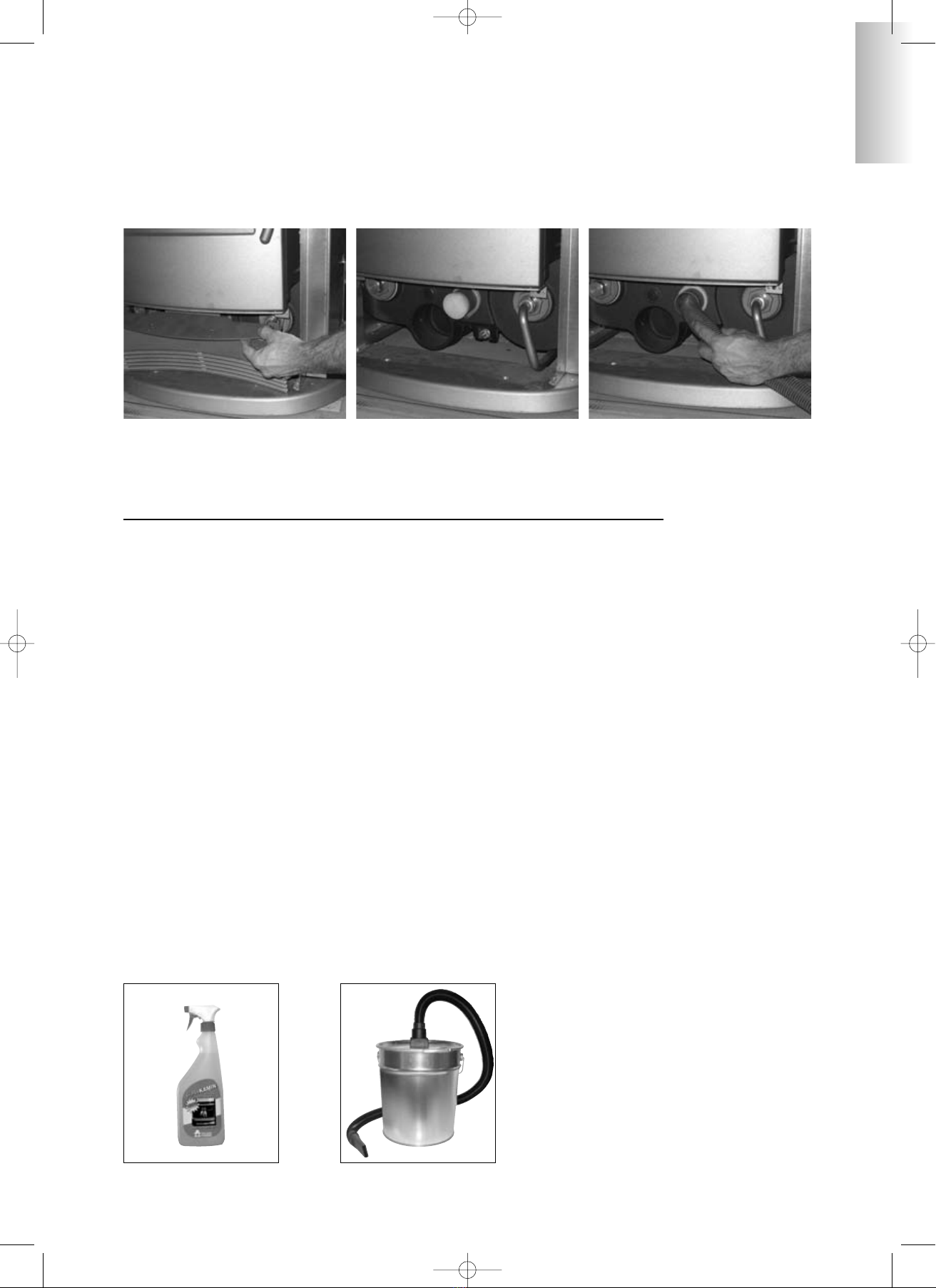

Pulizia del condotto fumi
• A stufa spenta e fredda muovere con energia le aste di pulizia (vedi pag. 16); togliere il frontalino inferiore in ghisa (fig D) ; il tappo
di silicone (fig E) ed aspirare il residuo (fig F).
La quantità di residuo dipende dal tipo di combustibile e dal tipo di impianto.
L’assenza di tale pulzia può provocare il blocco della termostufa.
Dopo l’operazione assicurarsi di chiudere bene l’ispezione.
fig. D fig. E fig. F
Pulizia stagionale (a cura Centro Assistenza Tecnica)
Dopo 2500 kg di pellet consumato, a display compare la scritta “Service???”.
La termostufa NON si blocca, ma segnala la richiesta di una manutenzione da parte del CAT.
Prima di effettuare qualsiasi manutenzione, disinserire l’apparecchio dalla rete di alimentazione elettrica
Il CAT autorizzato consegnerà, alla 1° accensione, il libretto di manutenzione della termostufa ove sono indicate le operazioni
da effettuare con la pulizia stagionale.
Pulizia generale interna ed esterna
Pulizia accurata dei tubi di scambio
Pulizia accurata e disincrostazione del crogiolo e del relativo vano
Pulizia motori, verifica meccanica dei giochi e dei fissaggi
Pulizia canale da fumo (sostituzione delle guarnizioni sui tubi) e del vano ventilatore estrazione fumi
Verifica del vaso di espansione
Verifica e pulizia del circolatore.
Controllo sonde
Verifica e eventuale sostituzione della pila dell’orologio sulla scheda elettronica.
Pulizia, ispezione e disincrostazione del vano della resistenza di accensione, sostituzione della stessa se necessario.
Pulizia / controllo del Pannello Sinottico
Ispezione visiva dei cavi elettrici, delle connessioni e del cavo di alimentazione
Pulizia serbatoio pellet e verifica giochi assieme coclea-motoriduttore
Verifica e eventuale sostituzione della guarnizione portello
Collaudo funzionale, caricamento coclea, accensione, funzionamento per 10 minuti e spegnimento.
La mancata manutenzione implica la decadenza della garanzia.
Se vi è un uso molto frequente della termostufa, si consiglia la pulizia del canale da fumo ogni 3 mesi.
Per la modalità di manutenzione della canna fumaria, tenere in considerazione anche UNI 10847/2000 Impianti fumari singoli
per generatori alimentati con combustibili liquidi e solidi. Manutenzione e controllo.
Accessori per pulizia
GlassKamin Bidone aspiracenere
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 18

SEGNALAZIONE EVENTUALI CAUSE DI BLOCCHI E INDICAZIONE DEI RIMEDI
Nel caso sia necessario, è possibile visualizzare sul display la motivazione dello spegnimento.
1) Broken PTC H20 spegnimento per sonda lettura temperatura acqua guasta o scollegata.
Verificare collegamento della sonda alla scheda. Verificare funzionalità tramite collaudo a freddo
2) No Expulsion spegnimento per anomalia al sensore giri del motore espulsione fumi.
- Controllare funzionalità estrattore fumi (collegamento sensore di giri)
- Controllare pulizia canale da fumo
3) No fire spegnimento per crollo temperatura fumi (interviene se la termocoppia rileva una temperatura fumi inferiore a un valore
impostato interpretando ciò come assenza di fiamma)
La fiamma può essere mancata perché
- esaurimento pellet
- soffocamento fiamma per eccesso di pellet nel crogiolo
- è intervenuto il termostato di massima / il pressostato / il termostato sicurezza acqua a “fermare” il motoriduttore
.
4) No start spegnimento per temperatura fumi non corretta in fase di accensione (interviene se in un tempo massimo di 15 minuti
non compare fiamma e non è raggiunta la temperatura di avvio).
Distinguere i due casi seguenti
5) Blocco black-out spegnimento per mancanza energia elettrica.
Verificare allacciamento elettrico e cali di tensione
6) Termok broken spegnimento per termocoppia guasta o scollegata.
Verificare collegamento della termocoppia alla scheda. Verificare funzionalità tramite collaudo a freddo.
7) Over temp spegnimento per superamento temperatura massima fumi
Una temperatura eccessiva dei fumi può dipendere da: tipo di pellet non adatto, anomalia estrazione fumi, canale da fumo ostruito,
installazione non corretta, "deriva" del motoriduttore.
8) Alarm temp H20 spegnimento per temperatura dell’acqua superiore ai 90°C
Una temperatura eccessiva può dipendere da:
impianto troppo piccolo: far attivare da CAT la funzione ECO
intasamento: pulire i tubi di scambio, il crogiolo e lo scarico fumi.
9) No Depression (interviene se il sensore di flusso rileva flusso aria comburente insufficiente)
Il flusso può essere insufficiente nel caso di portello aperto,
- tenuta non perfetta del portello (es. guarnizione),
- problema di aspirazione aria o di espulsione fumi,
- crogiolo intasato,
- sensore di flusso sporco (pulire con aria secca).
Controllare soglia del sensore di flusso. Chiedere intervento CAT sui parametri.
L'allarme depressione può verificarsi anche durante la fase di accensione.
Error RTCRD
La termostufa non si ferma, ma si ha la scritta a display. Deve essere sostituita la batteria tampone sulla scheda.
NON è comparsa fiamma E’ comparsa fiamma ma dopo la scritta Start è comparso Start Failed
Verificare:
- posizionamento e pulizia del crogiolo
- funzionalità resistenza
- temperatura ambiente; se inferiore 3°C
serve accenditore (es. diavolina)
Chiedere intervento CAT per verifica
- funzionalità termocoppia
- temperatura di avvio impostata nei parametri
ITALIANO
18
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 19

CONSIGLI IN CASO DI INCONVENIENTE
Il pellet può NON cadere nel crogiolo per i seguenti motivi:
• La coclea è vuota:
effettuare riempimento coclea premendo contemporaneamente i tasti + e -.
• Il pellet si è incastrato nel serbatoio:
svuotare con un aspiratore il serbatoio del pellet
• Il motoriduttore è rotto.
• Il termostato di sicurezza coclea “stacca” alimentazione elettrica al motoriduttore:
verificare non ci siano surriscaldamenti. Per verificare usare tester o ponticellare momentaneamente
• Il termostato di sicurezza sovratemperatura acqua “stacca” alimentazione elettrica al motoriduttore:
verificare presenza di acqua nella termostufa. Per riarmare premere il pulsante dietro la termostufa.
In questi casi è indispensabile contattare il CAT prima di riavviare.
PROBLEMA CAUSA SOLUZIONI
pannello sinottico spento mancanza di tensione in rete
controllare collegamento cavo di alimentazione
controllare fusibile (sul cavo di alimentazione)
controllare collegamento del cavo flat al
pannello sinottico
telecomando inefficiente
distanza eccessiva dalla stufa avvicinarsi alla termostufa
pile del telecomando scariche controllare e nel caso cambiare le pile
Acqua non
sufficientemente calda troppa fuliggine nello scambiatore pulire lo scambiatore dall' interno del focolare
Le segnalazioni restano visualizzate fino a che non si interviene sul pannello, premendo il tasto 0/1.
Si raccomanda di non far ripartire la termostufa prima di aver verificato l'eliminazione del problema
Nel caso di avvenuto blocco, per riavviare la termostufa è necessario lasciar avvenire la procedura di spegnimento (10 minuti
con riscontro sonoro) e quindi premere il tasto 0/1.
Non staccare mai la spina durante lo spegnimento per blocco.
Importante riferire al CAT (centro assistenza tecnica) le segnalazioni sul pannello.
I comignoli e condotti di fumo ai quali sono collegati gli apparecchi utilizzatori di combustibili solidi devono venire puliti una
volta all’anno (verificare se nella propria nazione esiste una normativa al riguardo).
Omessi il controllo e la pulizia regolari si aumenta la probabilità di un incendio del comignolo.
In quel caso procedere come segue: non spegnere con acqua; svuotare il serbatoio del pellet; rivolgersi al CAT dopo l’inciden-
te prima di riavviare.
ITALIANO
19
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 20

FAQ
Le risposte sono qui riportate in forma sintetica, maggiori dettagli sono riportati nelle altre pagg del presente documento.
1) Cosa devo predisporre per poter installare le termostufe Charme - Karma - Feeling?
Scarico fumi di almeno 80 mm diametro.
Presa aria nel locale di almeno 80 cm2.
Attacco mandata e ritorno a collettore ¾” G
Scarico in fognatura per valvola di sovrapressione ¾” G
Attacco per carico ¾” G
Allacciamento elettrico a impianto a norma con interruttore magnetotermico 230V +/- 10%, 50 Hz.
2) Posso far funzionare la termostufa senza acqua?
NO. Un uso senza acqua compromette la termostufa.
3) Le stufe Charme - Karma - Feeling emettono aria calda?
NO. La maggior parte del calore prodotto viene trasferito all’acqua. Una seconda parte è immessa nel locale di installazione sotto
forma di irraggiamento. Si consiglia comunque di prevedere nel locale medesimo un termosifone.
4) Posso collegare mandata e ritorno della termostufa direttamente a un termosifone?
NO, come per ogni altra caldaia, è necessario collegarsi ad un collettore da dove poi l’acqua viene distribuita ai termosifoni.
5) Le stufe Charme - Karma - Feeling forniscono anche acqua calda sanitaria?
E’ possibile produrre acqua calda sanitaria utilizzando il nostro IDROKIT.
6) Posso scaricare i fumi delle stufe Charme - Karma - Feeling direttamente a parete?
NO, lo scarico a regola d’arte (UNI 10683/05) è al colmo del tetto, e comunque per il buon funzionamento è necessario un tratto ver-
ticale di almeno 1,5 metri; ciò ad evitare che, in caso di black-out o di vento, si formi una leggera quantità di fumo nel locale di instal-
lazione.
7) E’ necessaria una presa di aria nel locale di installazione?
Sì, per un ripristino dell’aria utilizzata dalla stufa per la combustione; l’estrattore fumi preleva l’aria del locale per portarla nel crogiolo.
8) Cosa devo impostare sul display della termostufa?
La temperatura dell’acqua desiderata; la termostufa modulerà di conseguenza la potenza per ottenerla o mantenerla.
Per impianti piccoli è possibile impostare una modalità di lavoro che prevede spegnimenti e accensioni della termostufa in funzione
della temperatura dell’acqua raggiunta.
9) Ogni quanto devo pulire il crogiolo?
Prima di ogni accensione a termostufa spenta e fredda. DOPO AVERE SCOVOLATO I TUBI DI SCAMBIO e azionato le aste di puli-
zia condotto fumi.
10) Devo aspirare il serbatoio del pellet?
Sì, almeno una volta al mese e quando la termostufa resta a lungo inutilizzata.
11) Posso bruciare altro combustibile oltre al pellet?
NO. La termostufa è progettata per bruciare pellet di legno di 6 mm di diametro, altro materiale può danneggiarla.
12) Posso accendere la termostufa con un SMS?
Sì, se il CAT o un elettricista ha istallato sulla porta AUX della scheda elettronica un combinatore telefonico.
ITALIANO
20
sk tecnica charme karma feeling multilingua_FOTOCOP_mod.qxp 03/07/2009 12.24 Pagina 21
