EIBENSTOCK PLD 182.1 NT User manual

Originalbetriebsanleitung..……...…...........2 - 16
Original Instructions...…….......................17 - 30
Notice originale ………….……...………...31 - 44
Oorspronkelijke gebruiksaanwijzing….....45 - 58
PLD 182.1 NT
NL
F
D
GB

1

2
DEUTSCH

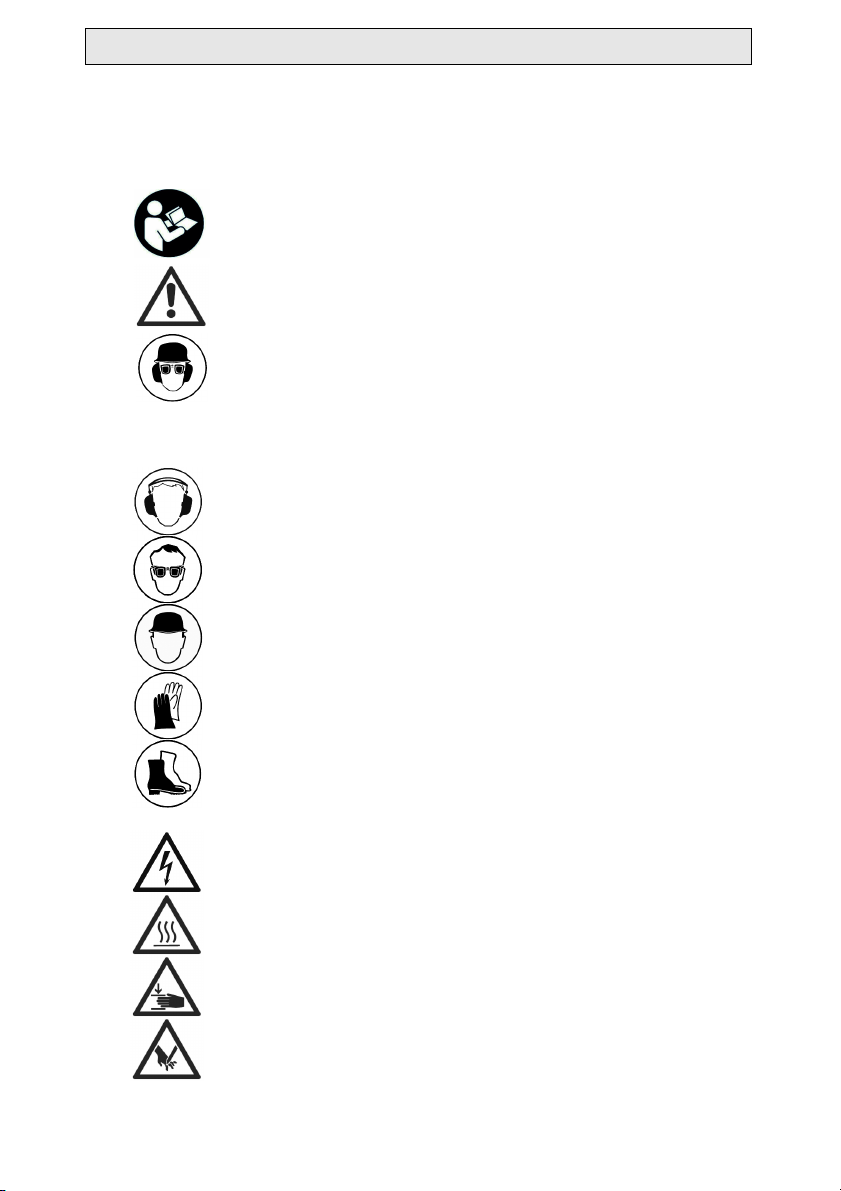

Wichtige Sicherheitshinweise
Wichtige Anweisungen und Warnhinweise sind mittels Symbole auf der
Maschine dargestellt:
Vor Inbetriebnahme der Maschine
Bedienungsanleitung lesen.
Arbeiten Sie konzentriert und lassen Sie Sorgfalt
walten. Halten Sie Ihren Arbeitsplatz sauber und
vermeiden Sie Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners treffen.
Zu Ihrem Schutz sollten Sie folgende Schutzmaßnahmen treffen
Gehörschutz benutzen
Augenschutz benutzen
Schutzhelm benutzen
Schutzhandschuhe benutzen
Schutzschuhe benutzen
Warnung vor gefährlicher elektrischer Spannung
Warnung vor heißer Oberfläche
Maschine, Bohrkrone und Bohrständer sind schwer
– Vorsicht Quetschgefahr
Reiß- bzw. Schneidgefahr

3
Technische Daten
Diamant-Kernbohrmaschine PLD 182.1 NT
Nennspannung: 230 V ~
Leistungsaufnahme: 2300 W
Nennstrom: 10,5 A
Bestellnummer 0343X000
Frequenz: 50-60 Hz
max. Bohr - Ø in Beton (Nassschnitt): 182 mm
in Mauerwerk (Trockenschnitt): 202 mm
Werkzeugaufnahme: 1 ¼“UNC - ½¨ i
Spannhalsdurchmesser: 60 mm
Schutzklasse: I
Schutzgrad: IP 20
Gewicht: ca. 7,5 kg
Funkentstörung nach: EN 55014 und EN 61000
Gang Leerlauf-
drehzahl Nenndrehzahl max. Bohrdurchmesser
Beton Mauerwerk
1 0-1000 min
-1
0-520 min
-1
182 mm 202 mm
2 0-2200 min
-1
0-1200 min
-1
82 mm
3 0-4400 min
-1
0-2500 min
-1
42 mm
lieferbares Sonderzubehör:
Artikel Bestell Nr.
Diamantbohrständer BST 182 V/S 09646000
Aufnahmeadapter BST 182 V/S – Halsspannung Ø 60mm 35829000
Befestigungsset Beton / Gestein 35720000
Diamantbohrkronen nass Ø 31 – 181 mm
Diamantbohrkronen trocken Ø 52 – 202 mm
Bohrkronenverlängerungen
Kupferring zum leichten Lösen der Bohrkrone 35450000
Wassersammelring WR 202 3587C000
Wasserdruckgefäß 10l Metall 35810000
Nass- / Trockensauger DSS 35 MiP 09919000
Vakuumpumpe VP 04 09204000
Vakuumschlauch 35855000
Vakuumset BST 182 V/S 3585F000
Lieferumfang
Diamantkernbohrgerät mit im Kabel integriertem PRCD-Schutzschalter,
Nassanschluss mit Kugelhahn und GARDENA–Stecknippel,
Staubabsaugung, 2 Maulschlüssel (SW32 und SW41) und
Bedienungsanleitung im Transportkoffer.

4
Bestimmungsgemäßer Gebrauch
Die Diamant-Kernbohrmaschine PLD 182.1 NT ist für den professionellen
Einsatz bestimmt und darf nur von unterwiesenen Personen bedient
werden. Sie kann sowohl in einem dafür geeigneten Diamantbohrständer
als auch Freihand betrieben werden. In Verbindung mit den
entsprechenden Diamantbohrkronen ist die Maschine zum Bohren von
Beton und Stein im Nassschnitt sowie Ziegel, Kalksandstein und
Porenbeton im Trockenschnitt bestimmt.
Für Bohrungen im Nassschnitt mit Durchmesser über 70 mm und
Verwendung des ersten Ganges ist der Einsatz eines geeigneten
Bohrständers zwingend erforderlich.
Freihandbohren im Nassschnitt im ersten Gang ist verboten!
Auftretendes Gegendrehmoment kann beim unachtsamen Gebrauch zu
einer Gefährdung des Bedieners führen!
Sicherheitshinweise
Gefahrloses Arbeiten mit dem Gerät ist nur möglich,
wenn Sie die Bedienungsanleitung und die
Sicherheitshinweise vollständig gelesen haben und die
darin enthaltenen Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise
im beigelegten Heft befolgt werden. Lassen Sie sich vor
dem ersten Gebrauch praktisch einweisen. Bewahren Sie
alle Sicherheitshinweise und Anweisungen für die
Zukunft auf.
Wird bei der Arbeit die Anschlussleitung beschädigt oder
durchtrennt, diese nicht berühren, sondern sofort den
Netzstecker ziehen. Gerät niemals mit beschädigter
Anschlussleitung betreiben.
Überprüfen Sie vor dem Bohren in Decken und Wänden die
Bohrstelle auf verdeckt liegende Strom-, Gas- und
Wasserleitungen oder andere Medien. Überprüfen Sie den
Arbeitsbereich, z.B. mit einem Metallortungsgerät.
Konsultieren Sie den verantwortlichen Statiker vor Beginn
ihrer Arbeit zur Festlegung der genauen Position der Bohrung.
Sichern Sie bei Durchbohrungen durch Decken den Bereich
von unten ab, da der Bohrkern nach unten herausfallen kann.
Das Gerät darf nicht feucht sein und nicht in feuchter
Umgebung betrieben werden.
Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie
Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene
Stromleitungen oder das eigene Netzkabel treffen kann. Der
Kontakt mit einer spannungsführenden Leitung kann auch metallene

5
Geräteteile unter Spannung setzen und zu einem elektrischen Schlag
führen.
Arbeiten Sie nicht in explosionsgefährdeter Umgebung.
Arbeiten Sie nicht auf Leitern.
Asbesthaltige Materialien dürfen nicht bearbeitet werden
Tragen Sie das Gerät niemals am Kabel und überprüfen Sie vor jeder
Benutzung Gerät, Kabel und Stecker. Lassen Sie Schäden nur von
einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine
in die Steckdose stecken.
Manipulationen am Gerät sind nicht erlaubt.
Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter
ausgeschaltet ist, wenn die Kernbohrmaschine unbeaufsichtigt bleibt,
z.B. bei Auf- und Abbauarbeiten, bei Spannungsausfall, beim Einsetzen
bzw. bei der Montage eines Zubehörteiles.
Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund
stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im
unbeaufsichtigten Zustand.
Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist,
bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
Führen Sie beim Arbeiten das Netz-, das Verlängerungskabel und den
Absaugschlauch immer nach hinten vom Gerät weg.
Elektrowerkzeuge müssen in regelmäßigen Abständen einer
Sichtprüfung durch den Fachmann unterzogen werden.
Beim Betreiben des Kernbohrgerätes darf in keiner Gebrauchslage
Kühlwasser in den Motor und die elektrischen Einbauteile eindringen.
Tritt Wasser aus der Überlaufbohrung am Getriebehals aus, brechen
Sie die Arbeiten ab und lassen Sie das Kernbohrgerät in einer
autorisierten Fachwerkstatt reparieren.
Überkopfbohrungen nur mit geeigneten Schutzvorkehrungen
(Wasserauffangvorrichtung) durchführen.
Leiten Sie bei der Ausführung von Bohrarbeiten, die den Einsatz
von Wasser erfordern, das Wasser weg vom Arbeitsbereich oder
verwenden Sie einen Wassersammelring. Derartige
Vorsichtsmaßnahmen halten den Arbeitsbereich trocken und verringern
das Risiko eines elektrischen Schlages.
Wenn das Einsatzwerkzeug klemmt, üben Sie keinen Vorschub
mehr aus und schalten Sie das Werkzeug aus. Überprüfen Sie den
Grund des Verklemmens und beseitigen Sie die Ursache für
klemmende Einsatzwerkzeuge.
Wenn Sie eine Diamantbohrmaschine, die im Werkstück steckt,
wieder starten wollen, prüfen Sie vor dem Einschalten, ob sich das
Einsatzwerkzeug frei dreht. Wenn das Einsatzwerkzeug klemmt,
dreht es sich möglicherweise nicht, kann zur Überlastung des
Werkzeugs führen oder dazu, dass sich die Diamantbohrmaschine vom
Werkstück löst.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist,
bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und
zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.

6
Nicht in rotierende Teile fassen.
Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
Der Benutzer und die sich in der Nähe aufhaltenden Personen müssen
während der Benutzung des Gerätes eine geeignete Schutzbrille,
Schutzhelm, Gehörschutz, Schutzhandschuhe und Sicherheitsschuhe
benutzen.
Das Gerät darf nur zweihandgeführt oder am Bohrständer
eingesetzt werden. Während des Handbetriebes Gerät immer mit
beiden Händen halten und einen sicheren Stand einnehmen.
Beachten Sie das Reaktionsdrehmoment der Maschine im
Blockierfall.
Bei Befestigung des Bohrständers am Werkstück mittels Dübel
und Schrauben stellen Sie sicher, dass die verwendete
Verankerung in der Lage ist, die Maschine während des
Gebrauchs sicher zu halten. Wenn das Werkstück nicht
widerstandsfähig oder porös ist, kann der Dübel herausgezogen
werden, wodurch sich der Bohrständer vom Werkstück löst.
Bei Befestigung des Bohrständers am Werkstück mittels
Vakuumplatte achten Sie darauf, dass die Oberfläche glatt, sauber
und nicht porös ist. Befestigen Sie den Bohrständer nicht an
laminierten Oberflächen, wie z.B. auf Fliesen und Beschichtungen
von Verbundwerkstoffen. Wenn die Oberfläche des Werkstücks nicht
glatt, plan oder ausreichend befestigt ist, kann sich die Vakuumplatte
vom Werkstück lösen.
Stellen Sie vorm und beim Bohren sicher, dass der Unterdruck
ausreichend ist. Ist der Unterdruck nicht ausreichend, kann sich die
Vakuumplatte vom Werkstück lösen.
Führen Sie niemals Bohrungen durch, außer nach unten, wenn die
Maschine nur mittels Vakuumplatte befestigt ist. Bei Verlust des
Vakuums löst sich die Vakuumplatte vom Werkstück.
Sorgen Sie beim Bohren durch Wände oder Decken dafür, dass
Personen und Arbeitsbereich auf der anderen Seite geschützt
sind. Die Bohrkrone kann über das Bohrloch hinausgehen und der
Bohrkern kann auf der anderen Seite herausfallen.
Befestigen Sie die Bohrmaschine sicher am Bohrständer, bevor
Sie sie benutzen. Ein Verrutschen der Bohrmaschine im Bohrständer
kann zum Verlust der Kontrolle führen.
Befestigen Sie den Bohrständer auf einer festen, ebenen Fläche.
Wenn der Bohrständer verrutschen oder wackeln kann, kann die
Bohrmaschine nicht gleichmäßig und sicher geführt werden.
Bewahren Sie unbenutzte Bohrständer außerhalb der Reichweite
von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen,
die mit diesem nicht vertraut sind oder diese Anweisungen nicht
gelesen haben. Geräte sind gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.

7
Sichern Sie vor allen Arbeiten an Bohrständer oder Bohrmaschine,
in Arbeitspausen sowie bei Nichtgebrauch den Bohrständer durch
Festdrehen der Feststellbremse gegen unbeabsichtigtes Bewegen.
Die Sicherheits- und Arbeitshinweise für den verwendeten
Bohrständer und das verwendete Zubehör sind strikt zu beachten!
Gehen Sie überlegt vor und verwenden Sie das Gerät nicht, wenn
Sie unkonzentriert sind.
Bewahren Sie das unbenutzte Elektrowerkzeug sicher auf. Der
Lagerplatz muss trocken und abschließbar sein. Dies verhindert,
dass das Elektrowerkzeug durch die Lagerung beschädigt oder von
unerfahrenen Personen bedient wird.
Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!
Elektrischer Anschluss
Die PLD 182.1 NT ist in Schutzklasse I ausgeführt. Zum Schutz des
Bedieners darf die Maschine nur über eine Fehlerstromschutzeinrichtung
betrieben werden. Das Gerät wird deshalb standardmäßig mit integriertem
PRCD– Schutzschalter geliefert.
!
Achtung!
•Der PRCD – Schutzschalter darf nicht im Wasser liegen.
•PRCD – Schutzschalter nicht zum Ein- und Ausschalten der
Maschine verwenden.
•Vor Arbeitsbeginn die ordnungsgemäße Funktion durch
Drücken der TEST-Taste überprüfen.
Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung
und -frequenz mit den auf dem Typenschild angegebenen Daten.
Spannungsabweichungen von + 6 % und - 10 % sind zulässig.
Verwenden Sie nur 3-adriges Verlängerungskabel mit ausreichendem
Querschnitt (siehe Tabelle). Ein zu schwacher Querschnitt kann zur
Fehlfunktion der Maschine führen.
Empfohlene Mindestquerschnitte und maximale Kabellängen
Netzspannung
Querschnitt in mm²
1,5
2,5
110V
20 m
40 m
230V
50 m
80 m
Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert,
dass flinke Sicherungsautomaten unbeabsichtigt auslösen.

8
Zusatzhandgriff
Im Handbetrieb darf die
PLD 1
8
2
.1
NT
nur in
Verbindung mit dem beiliegenden Zusatzhandgriff
betrieben werden.
Dieser wird von vorn auf den Getriebehals
aufgesteckt und durch Drehen des Handgriffes in
Pfeilrichtung fest angezogen.
Ein-/ Ausschalten
Momentschaltung
Einschalten: Ein-Aus-Schalter drücken.
Ausschalten: Ein-Aus-Schalter loslassen.
Dauerschaltung
Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit
Feststellknopf arretieren.
Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen.
!
Achtung!
Benutzen Sie den Feststellknopf nur im Ständerbetrieb. Die
Anwendung im Handbetrieb ist untersagt.
Bei jedem maschinell bedingten Stillstand oder einer
Unterbrechung der Stromversorgung ist der Feststellknopf
sofort durch Drücken des Ein-Aus-Schalters zu lösen.
Wird der Schalter nicht gelöst, kann die Maschine beim
Betätigen des PRCD-Schutzschalters unbeabsichtigt wieder
anlaufen, was eine Gefährdung darstellt.
Wasseranschluss
Setzen Sie den Adapter mit dem Kugelhahn auf den
Anschluss der Maschine auf und drehen Sie ihn in
Pfeilrichtung gegen den Anschlag. Schließen Sie die
Maschine über das Stecknippel an die Wasserversorgung
oder ein Wasserdruckgefäß an.
Achtung! Der maximale Wasserdruck sollte 3 bar
nicht überschreiten. Bei höherem Wasserdruck ist ein
Druckminderer bauseits zu verwenden.

9
Als Verbindungsstück zur Maschine verwenden Sie bitte eine
handelsübliche GARDENA-Schlauchkupplung.
Verwenden Sie nur sauberes Leitungswasser.
Tritt Wasser aus der Überlaufbohrung am Getriebehals aus, brechen
Sie die Arbeiten ab und lassen Sie das Kernbohrgerät in einer autorisierten
Fachwerkstatt reparieren.
Achten Sie darauf, dass weder Personen im Arbeitsbereich noch das
Elektrowerkzeug mit dem austretenden Wasser in Kontakt kommen.
Staubabsaugung
Beim Arbeiten entstehender Staub ist
gesundheitsschädlich. Bei Trockenbohrungen ist
deshalb ein Staubsauger zu verwenden und eine
Staubschutz- maske zu tragen. Setzen Sie den
Adapter für die Staub- absaugung auf den Anschluss
der Maschine und drehen Sie ihn in Pfeilrichtung
gegen den Anschlag. Der passende Nass-Trocken-
Sauger DSS 35 M iP ist als Zubehör erhältlich. Die
Verwendung einer Absaugung ist ebenfalls
Voraussetzung für eine optimale Schnittleistung der
Bohrkrone (Luftkühlung).
Getriebeumschaltung
1. Gang
520 min
-1
2. Gang
1200 min
-1
3. Gang
2500 min
-1
Die
PLD
1
8
2
.1
NT
besitzt ein 3-Gang
Ölbadgetriebe. Passen Sie die Drehzahl dem
Bohrdurchmesser an.
Drehen Sie den Getriebeschalter soweit in den
schnelleren bzw. langsameren Gang, bis dieser
einrastet.
Lässt sich die Maschine nicht schalten, ist
durch leichtes Verdrehen der Arbeitsspindel der
Schaltvorgang zu unterstützen.
!
Warnung!
•Getriebe nur im Stillstand umschalten!
•Nie mit Gewalt umschalten!
•Verwenden Sie zum Umschalten keine Werkzeuge wie z.B.
Zange oder Hammer!
Durchmesser mm
Gang
Handbetrieb
4
2
-
8
2
2
12
-
4
2
3
Ständerbetrieb
7
2
-
1
8
2
1
4
2
-
8
2
2
12
-
4
2
3

10
Bohren - handgeführt
Öffnen Sie den Kugelhahn und schalten Sie die Maschine an.
Halten Sie die Maschine fest in beiden Händen. Setzen Sie die Maschine
leicht geneigt an. Nachdem sich die Bohrkrone in die Oberfläche
eingearbeitet hat (ca. 1/8 – 1/4 des Kreisumfangs) bringen Sie die
Maschine in den 90° Winkel und setzen Sie die Bohrung fort.
Achten Sie beim Bohren besonders darauf, dass die Bohrkrone nicht
verkantet. Passen Sie den Vorschub dem Kronendurchmesser und der
Leistung der Maschine an.
Achten Sie auf die Leuchtdiode im Griff.
Leuchtet diese rot ist der Anpressdruck zu verringern.
Sollte die Bohrkrone klemmen, versuchen sie nicht, dieses durch Ein-
und Ausschalten der Maschine zu lösen. Dies führt zum vorzeitigen
Verschleiß der Sicherheitsrutschkupplung. Schalten Sie die Maschine sofort
ab und lösen Sie die Bohrkrone durch Rechts- und Linksdrehen mit einem
passenden Maulschlüssel. Ziehen Sie dabei die Maschine vorsichtig aus
dem Bohrloch.
Für „Überkopfbohrungen“ ist die Verwendung einer
Wasserabsaugung zwingend vorgeschrieben.
Bohrkronen
Diamantbohrkronen mit einem 1/¼" UNC Innengewinde und R ½"
Außengewinde können direkt auf die Arbeitsspindel geschraubt werden.
Verwenden Sie nur auf das zu bohrende Material abgestimmte Bohrkronen.
Sie schonen die Kernbohrmaschine, wenn Sie nur rundlaufende und nicht
deformierte Bohrkronen verwenden. Achten Sie darauf, dass die
Diamantsegmente ausreichenden Freischnitt gegenüber dem
Bohrkronenkörper aufweisen.
Bohrkronenwechsel
Vorsicht!
Das Werkzeug kann durch den Einsatz oder durch Schärfen heiß
werden. Sie können sich die Hände verbrennen oder sich an den
Segmenten schneiden bzw. reißen.
Benutzen Sie für den Werkzeugwechsel deshalb immer
Arbeitsschutzhandschuhe.
Die Bohrspindel hat Rechtsgewinde. Verwenden Sie als Gegenhalter immer
einen Maulschlüssel SW 32, der an der Bohrspindel angesetzt wird.
Lösen Sie die Bohrkrone niemals mit (Hammer-) Schlägen, da so die
Bohrkrone und die Kernbohrmaschine beschädigt werden.

11
Etwas, auf dem Bohrspindelgewinde aufgetragenes, wasserfestes Fett und
ein Kupferring zwischen Spindel und Bohrkrone erleichtern das Lösen der
Bohrkrone.
Nach dem Bohren
Wenn Sie Ihre Bohrung beendet haben:
Ziehen Sie die Bohrkrone aus dem Loch heraus.
Schalten Sie den Motor aus. Benutzen Sie den Motorschalter und nicht
den PRCD zu diesem Zweck.
Schließen Sie die Wasserversorgung.
Bohrkern entfernen, wenn er in der Bohrkrone bleibt
Trennen Sie (wenn möglich) die Bohrkrone vom Motor.
Stellen Sie die Bohrkrone senkrecht.
Klopfen Sie leicht mit einem hölzernen Hammerstiel gegen das Rohr,
bis der Bohrkern herausrutscht. Die Bohrkrone nie mit Gewalt gegen
eine Wand schlagen, oder mit Werkzeugen wie Hämmern oder
Maulschlüsseln traktieren, da das Rohr sonst verformt wird und weder
der Bohrkern sich herauslösen, noch die Bohrkrone sich
wiederverwenden lässt.
Bohrkern entfernen bei einem Sackloch
Brechen Sie den Kern mit einem Keil oder Hebel ab. Heben Sie den Kern
mit einer geeigneten Zange heraus oder bohren Sie ein Loch in den Kern,
schrauben unter Zuhilfenahme eines geeigneten Dübels eine Ringschraube
hinein und ziehen Sie den Bohrkern daran heraus.
Bohren - ständergeführt
Der Bohrständer ist nicht Bestandteil des Lieferumfanges. Wir weißen auf
einige wichtige Befestigungsvarianten hin.
Beachten Sie bitte hierzu die Bedienungsanleitung für den
Bohrständer.
Vakuumbefestigung:
Achten Sie bei der Vakuumbefestigung auf ein ausreichend hohes
Vakuum (min. – 0,8 bar). Sorgen Sie dafür, dass die Dichtungen nicht
verschlissen sind.
Achtung! Nicht für Wand- und Deckenbohrungen!
Beachten Sie bitte, dass die Nivellierschrauben so eingestellt sind, dass sie
nicht aus der Unterseite des Bohrständerfußes herausragen, da sonst das
Vakuum beeinflusst wird und der Ständer sich vom Untergrund lösen kann.
Dübelbefestigung:
Die am häufigsten angewendete Befestigungsart ist die Dübelbefestigung.
Benutzen sie möglichst Metalldübel. Der Dübeldurchmesser darf nicht
kleiner als 12 mm sein.

12
Um die Bohreinheit richtig zu befestigen, benötigen Sie das
Befestigungs-Set (Bestell Nr. 35720000)
Bohren Sie ein Loch mit Durchmesser 16mm, 50mm tief und befreien
Sie dieses von Staub.
Setzen Sie einen Dübel ein und spreizen Sie diesen mit Hilfe des
Setzeisens auf.
Schrauben Sie die Gewindestange in den Dübel.
Stellen Sie die Bohreinheit mit dem Langloch im Fuß auf die
Gewindestange.
Legen Sie die Scheibe auf und schrauben Sie die Flügelmutter ganz
fest.
Justieren Sie die Bohreinheit mittels der vier Schrauben in der
Fußplatte.
Überlastungsschutz
Die PLD 182.1 NT ist zum Schutz von Bediener, Motor und Bohrkrone mit
einem mechanischen, elektronischen und thermischen Überlastungsschutz
ausgerüstet.
Mechanisch: Bei einem plötzlichen Verklemmen der Bohrkrone wird
mittels einer Rutschkupplung die Bohrspindel vom Motor
entkoppelt.
Elektronisch: Zur Warnung des Bedieners vor Überlastung des
Bohrgerätes bei zu großer Vorschubkraft ist am
Schaltergriff eine Leuchtdiode als Überlastanzeige
eingebaut. Im Leerlauf und bei normaler Belastung erfolgt
keine Anzeige. Bei einer Überlastung leuchtet die Diode rot.
In diesem Falle ist die Maschine zu entlasten. Bei längerer
Nichtbeachtung der roten Anzeige erfolgt über die
Elektronik eine selbständige Abschaltung der Maschine.
Nach Entlastung und Aus- und Wiedereinschalten des
Geräteschalters kann normal weitergearbeitet werden.
Sicherheitskupplung
Die Sicherheitskupplung soll Stöße und übermäßige Belastung abfangen.
Sie ist kein absoluter Schutz, deshalb sollten Sie umsichtig bohren.
Um ihre Funktionsfähigkeit zu erhalten, sollte sie max. 2 s
durchrutschen. Ein längeres Durchrutschen führt zur Zerstörung der
Sicherheitskupplung. Sie muss bei übermäßigem Verschleiß von einer
autorisierten Fachwerkstatt erneuert werden.

13
Pflege und Wartung
Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt
Netzstecker ziehen!
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung
und Erfahrung geeignetem Personal durchgeführt werden.
Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu
überprüfen.
Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und
Wartung erforderlich ist. Regelmäßig sind jedoch folgende Arbeiten
auszuführen bzw. Bauteile zu überprüfen:
Reinigen Sie nach Beendigung der Bohrarbeiten die
Kernbohrmaschine. Fetten Sie danach das Bohrspindelgewinde
ein. Die Lüftungsschlitze müssen stets sauber und offen sein.
Achten Sie darauf, dass beim Reinigungsvorgang kein Wasser in
die Kernbohrmaschine eindringt.
Nach den ersten 150 Betriebsstunden muss das Getriebeöl ersetzt
werden.
Eine Erneuerung des Getriebeöls bewirkt eine deutliche Erhöhung
der Lebensdauer des Getriebes.
Nach ca. 250 Betriebsstunden sind die Kohlebürsten durch einen
Elektrofachmann zu kontrollieren und gegebenenfalls
auszutauschen (nur Original – Kohlebürsten verwenden)
Vierteljährlich Schalter, Kabel und Stecker vom Elektrofachmann
überprüfen lassen.
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres
Produkts sowie zu Ersatzteilen.
Das EIBENSTOCK-Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör.
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen
Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör
sind aus recycelfähigen Materialien hergestellt.
Die Kunststoffteile des Gerätes sind materialspezifisch gekennzeichnet.
Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die
angebotenen Sammeleinrichtungen ermöglicht.

14
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über
Elektro- und Elektronik Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge
getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Geräusch / Vibration
Messwerte für Geräusch ermittelt entsprechend EN 62841.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt
typischerweise:
Schalldruckpegel L
pA
85 dB(A)
Schallleistungspegel L
wA
96 dB(A)
Unsicherheit K 3 dB
Gehörschutz tragen!
Schwingungsgesamtwerte a
h
und Unsicherheit K ermittelt entsprechend EN
60745:
Schwingungsemissionswert a
h
2,5 m/s
2
Unsicherheit K 0,3 m/s
2
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen
Anwendungen des Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen, mit abweichenden
Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über
den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die
Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder
zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich
reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des
Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel:
Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der
Hände, Organisation der Arbeitsabläufe.

15
Fehlersuche
Schalten Sie die Maschine bei Betriebsstörungen aus,
trennen Sie diese vom Stromnetz. Arbeiten an der Elektrik
der Maschine dürfen nur von einem Elektrofachmann
vorgenommen werden.
Fehler
Mögliche Ursache
Behebung
Gerät läuft nicht Netzstromversorgung
unterbrochen
Netzkabel oder Stecker defekt
Schalter defekt
PRCD- Schalter ausgeschaltet
Anderes Elektrogerät einstecken,
Funktion prüfen
Von Elektrofachkraft prüfen und
gegebenenfalls ersetzen lassen
Von Elektrofachkraft prüfen und
gegebenenfalls ersetzen lassen
PRCD-Schalter einschalten
(RESET)
Motor läuft –
Bohrkrone dreht nicht
Gang nicht richtig eingerastet
bzw. unbeabsichtigt herausge-
sprungen
Getriebe defekt
Durch Betätigen des Getriebe-
schalters erforderlichen Gang
einlegen
Lassen Sie das Gerät von einer
Vertragswerkstatt reparieren
Bohrgeschwindigkeit
lässt nach Bohrkrone defekt
Zu hoher Wasserdurchfluss
verhindert das Selbstschärfen
der Bohrkrone
Bohrkrone poliert
Bohrkrone auf Beschädigung
prüfen und gegebenenfalls
austauschen
Wassermenge regulieren
Bohrkrone auf Schärfstein schärfen
dabei Wasserspülung
laufen lassen
Motor schaltet ab Gerät kommt zum Stillstand
Gerät zu warm.
Überlastschutz des Motors hat
angesprochen
Gerät gerade führen
Gerät entlasten und durch
mehrmaliges Drücken des
Schalters Gerät wieder hochfahren
lassen
Wasser tritt am
Getriebegehäuse aus
Wellendichtringe defekt Lassen Sie das Gerät von einer
Vertragswerkstatt reparieren
Gewährleistung
Entsprechend unserer allgemeinen Lieferbedingungen gilt im
Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für
Sachmängel von 12 Monaten. (Nachweis durch Rechnung oder
Lieferschein). Schäden, die auf natürliche Abnutzung, Überlastung oder
unsachgemäße Behandlung zurückzuführen sind, bleiben davon
ausgeschlossen. Schäden, die durch Material- oder Herstellfehler
entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung
beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät
unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt
wird.

16
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische
Daten“ beschriebene Produkt mit folgenden Normen oder normativen
Dokumenten übereinstimmt:
EN 62841-1
EN 62841-2-1
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
gemäß der Bestimmungen 2011/65/EU, 2014/30/EU, 2006/42/EG
Technische Unterlagen (2006/42/EG) bei:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D – 08309 Eibenstock
Lothar Lässig Frank Markert
General Manager Head of Engineering
11.09.2020
Änderungen vorbehalten.

17
ENGLISH

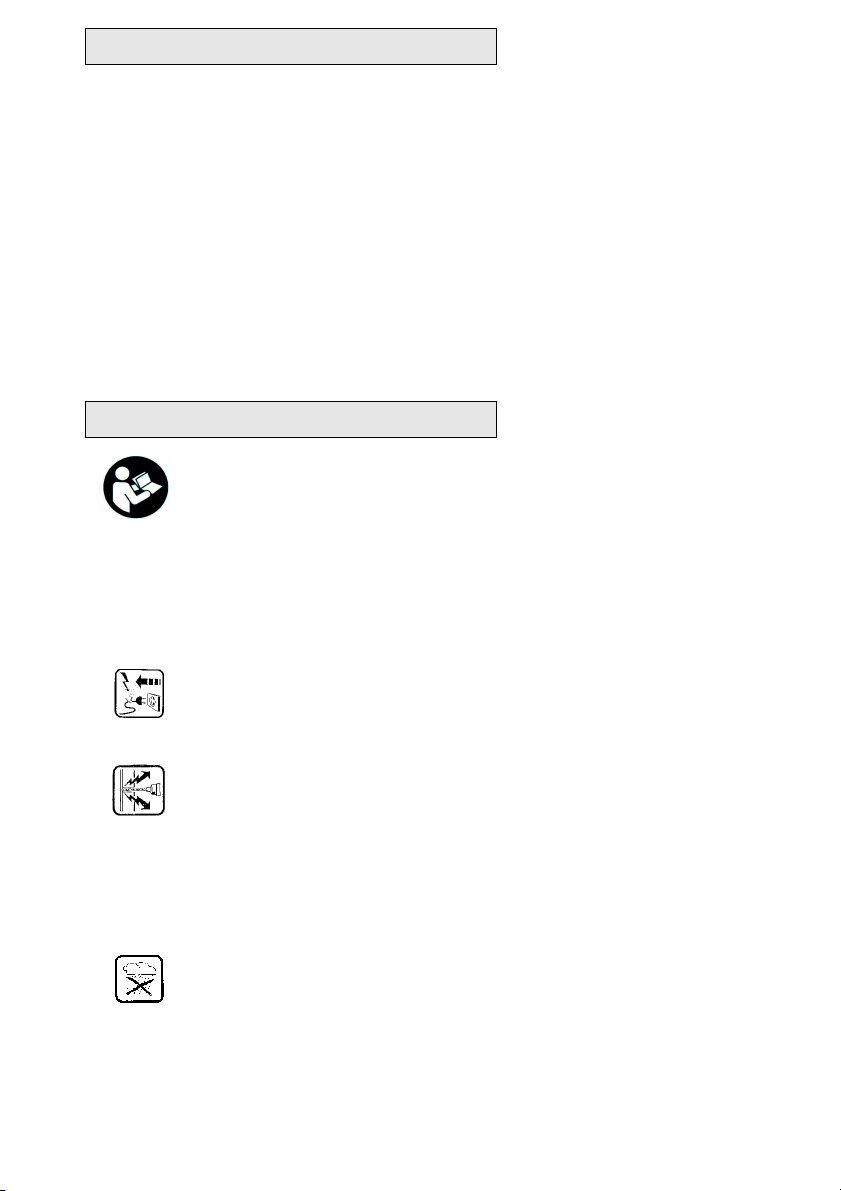

Important Instructions
Important instructions and warning notices are put on the machine by
means of symbols:
Before you start working, read the operating
instructions of the machine.
Work concentrated and carefully. Keep your
work-place clean and avoid dangerous
situations.
In order to protect the user, take precautions.
In order to protect yourself, implement the following actions:
Use ear protection
Wear safety goggles
Wear a helmet
Use protective gloves
Wear protective boots
Warning of dangerous voltage
Warning of hot surface
Danger of being crushed
Danger of being ripped or cut

18
Technical Data
Diamond Core Drill PLD 182.1 NT
Nominal voltage 230 V ~
Power drain 2300 W
Rated current 10,5 A
Order No. 0343X000
Frequency: 50-60 Hz
Max. drilling diameter in concrete (wet drilling): 182 mm
in brickwork (dry drilling): 202 mm
Bit holder: 1 ¼“ UNC - R½¨ i
Collar diameter: 60 mm
Protection class: I
Degree of protection: IP 20
Weight: approx. 7,5 kg
Interference suppression acc.to: EN 55014 and EN 61000
Gear No load speed Rated speed Max. drilling diameter
Concrete Brickwork
1 0-1000 min
-1
0-520 min
-1
182 mm 202 mm
2 0-2200 min
-1
0-1200 min
-1
82 mm
3 0-4400 min
-1
0-2500 min
-1
42 mm
Available add-ons:
Item Order No.
Diamond drill rig BST 182 V/S 09646000
Adapter BST 182 V/S – collar diameter 60mm 35829000
Fastening set concrete/stone 35720000
Diamond drill bit dia. 31 – 181 mm (wet)
Diamond drill bit dia. 52 – 202 mm (dry)
Drill bit extension
Copper ring for easier drill bit removal 35450000
Centring rod 36391000
Water suction ring WR 202 35810000
10 litres metal water pressure vessel 35810000
Wet/dry deduster DSS 35 MiP 09919000
Vacuum pump VP 04 09201000
Vacuum hose 35855000
Vakuum Set BST 182 V/S 3588F000
Supply
Diamond core drill with PRCD protective switch integrated in the cable, wet-
type connector with ball valve and GARDENA connector, dust extraction for
deduster connection (dia. 35 mm), 2 open-end wrench (SW32 and SW41)
and instruction manual in transport case.

19
Application for Indented Purpose
The diamond core drill PLD 182.1 NT is indented only for professional use
and may be used only by instructed personnel.
It may be used either with or without a suitable diamond drill rig. With an
appropriate drill bit, the tool can be used for wet cutting of concrete and
stone and dry cutting of bricks, sand-lime bricks and pore concrete.
For wet drilling jobs with diameters above 70 mm and drilling in the 1
st
gear, it is a must to use a suitable drill rig.
Drilling in the 1
st
gear without drill rig is prohibited!
On careless use, counter torques may cause danger to the user!
Safety Instructions
Safe use of the tool is only possible if the user had
studied the instruction manual and safety instructions
completely and is strictly following the instructions
contained therein.
Additionally, the general safety instructions of the leaflet
supplied with the tool must be observed. Prior to the first
use, the user should absolve a practical training. Save all
warnings and instructions for future refere
n
ce.
If the mains cable gets damaged or cut during the use, do not
touch it, but instantly pull the plug out of the socket. Never use
the tool with damaged mains cable.
Prior to drilling in walls and ceilings, check them for hidden
cables, gas and water pipes and other media.
Check the working area, e.g. using a metal detector.
Prior to the start of your work, consult a statics specialist to
determine the exact drilling position.
If drilling through ceilings, secure the place below, because
the may fall downward.
The tool must neither be wet nor used in humid environment.
Hold power tool by insulated gripping surfaces, when performing
an operation where the cutting accessory may contact hidden
wiring or its own cord. Cutting accessory contacting a “live” wire may
make exposed metal parts of the power tool “live” and could give the
operator an electric shock.
Do not use the tool in an environment with danger of explosion.
Do not use the tool standing on a ladder.
Do not drill into asbestos-containing materials.
Do not carry the tool at its cable, and always check the tool, cable and
plug before use. Have damages only repaired by specialists. Insert the
plug into the socket only when the tool switch is off.
Modifications of the tool are prohibited.
