EKOM DK50 2V/110 Owner's manual

DK50 2V
DK50 2V/110
09/2014 - 1 - NP-DK50 2V-3_09-2014-MD
OBSAH........................................ 2
CONTENTS................................. 27
СОДЕРЖАНИЕ.......................... 51
INHALT....................................... 78
SOMMAIRE................................ 103
SPIS TREŚCI.............................. 128
OBSAH………............................. 153

DK50 2V
DK50 2V/110
NP-DK50 2V-3_09-2014-MD - 2 - 09/2014
OBSAH
DÔLEŽITÉ INFORMÁCIE ....................................................................................................................... 3
1.OZNAČENIE CE......................................................................................................................... 3
2.UPOZORNENIA ......................................................................................................................... 3
3.UPOZORNENIA A SYMBOLY.................................................................................................... 4
4.SKLADOVACIE A PREPRAVNÉ PODMIENKY......................................................................... 4
5.TECHNICKÉ ÚDAJE .................................................................................................................. 5
6.POPIS VÝROBKU ...................................................................................................................... 6
7.POPIS FUNKCIE ........................................................................................................................ 7
INŠTALÁCIA ......................................................................................................................................... 12
8.PODMIENKY POUŽITIA........................................................................................................... 12
9.INŠTALOVANIE VÝROBKU..................................................................................................... 12
10.SCHÉMY ZAPOJENIA .............................................................................................................17
11.PRVÉ UVEDENIE DO PREVÁDZKY ....................................................................................... 21
OBSLUHA ............................................................................................................................................. 21
12.ZAPNUTIE KOMPRESORA ..................................................................................................... 22
ÚDRŽBA................................................................................................................................................ 22
13.INTERVALY ÚDRŽBY .............................................................................................................. 22
14.ÚDRŽBA ................................................................................................................................... 23
15.ODSTAVENIE........................................................................................................................... 25
16.LIKVIDÁCIA PRÍSTROJA......................................................................................................... 25
17.INFORMÁCIE O OPRAVÁRENSKEJ SLUŽBE........................................................................ 25
18.VYHĽADÁVANIE PORÚCH A ICH ODSTRÁNENIE............................................................ 26
ROZSAH DODÁVKY........................................................................................................................... 178

DK50 2V
DK50 2V/110
09/2014 - 3 - NP-DK50 2V-3_09-2014-MD
DÔLEŽITÉ INFORMÁCIE
1. OZNAČENIE CE
Výrobky označené značkou zhody CE spĺňajú bezpečnostné smernice (93/42/EEC) Európskej Únie.
2. UPOZORNENIA
2.1. Všeobecné upozornenia
Návod na inštaláciu, obsluhu a údržbu je súčasťou prístroja. Je potrebné, aby bol k dispozícii vždy v jeho
blízkosti. Presné rešpektovanie tohoto návodu je predpokladom pre správne používanie podľa určenia
a správnu obsluhu prístroja.
Bezpečnosťobsluhujúceho personálu a bezporuchová prevádzka prístroja sú zaručené len pri používaní
originálnych častí prístroja. Používaťsa môže len príslušenstvo a náhradné diely uvedené v technickej
dokumentácii alebo vyslovene povolené výrobcom. Ak sa použije iné príslušenstvo, nemôže výrobca
prevziaťžiadnu záruku za bezpečnú prevádzku a bezpečnú funkciu.
Na škody, ktoré vznikli používaním iného príslušenstva ako predpisuje alebo doporučuje výrobca, sa
záruka nevzťahuje.
Výrobca preberá zodpovednosťvzhľadom na bezpečnosť, spoľahlivosťa funkciu len vtedy, keď:
- inštaláciu, nové nastavenia, zmeny, rozšírenia a opravy vykonáva výrobca alebo organizácia poverená
výrobcom.
- prístroj sa používa v súlade s návodom na inštaláciu, obsluhu a údržbu.
Návod na inštaláciu, obsluhu a údržbu zodpovedá pri tlači vyhotoveniu prístroja a stavu podľa príslušných
bezpečnostno-technických noriem. Výrobca si vyhradzuje všetky práva na ochranu pre uvedené
zapojenia, metódy a názvy.
Preklad návodu na inštaláciu, obsluhu a údržbu je vykonaný v súlade s najlepšími znalosťami. V prípade
nejasností platí slovenská verzia textu.
2.2. Všeobecné bezpečnostné upozornenia
Výrobca vyvinul a skonštruoval prístroj tak, aby boli vylúčené akékoľvek nebezpečia pri správnom používaní
podľa určenia. Výrobca považuje za svoju povinnosťpopísaťnasledujúce bezpečnostné opatrenia, aby sa
mohli vylúčiťzbytkové poškodenia.
Pri prevádzke prístroja treba rešpektovaťzákony a regionálne predpisy platné v mieste používania.
V záujme bezpečného priebehu práce sú za dodržiavanie predpisov zodpovední prevádzkovateľ
a používateľ.
Originálny obal by sa mal uschovaťpre prípadné vrátenie zariadenia. Originálny obal zaručuje optimálnu
ochranu prístroja počas prepravy. Ak bude počas záručnej lehoty potrebné prístroj vrátiť, výrobca neručí
za škody spôsobené na základe chybného zabalenia.
Pred každým použitím prístroja je potrebné, aby sa používateľpresvedčil o riadnej funkcii a bezpečnom
stave prístroja.
Používateľmusí byťoboznámený s obsluhou prístroja.
Výrobok nie je určený pre prevádzku v oblastiach, v ktorých hrozí nebezpečie výbuchu.
Ak v priamej súvislosti s prevádzkou prístroja nastane nežiadúca udalosť, používateľje povinný o tejto
udalosti neodkladne informovaťsvojho dodávateľa.
2.3. Bezpečnostné upozornenia k ochrane pred elektrickým prúdom
Zariadenie môže byťpripojené iba na riadne inštalovanú zásuvku s ochranným pripojením.
Pred pripojením prístroja sa musí skontrolovať, či sú sieťové napätie a sieťový kmitočet uvedené na
prístroji v súlade s hodnotami napájacej siete.
Pred uvedením do prevádzky treba skontrolovaťprípadné poškodenia prístroja a pripájaných vzduchových
a elektrických rozvodov. Poškodené pneumatické a elektrické vedenia sa musia ihneďvymeniť.
Pri nebezpečných situáciách alebo technických poruchách je potrebné prístroj ihneďodpojiťzo siete
(vytiahnuťsieťovú zástrčku).
Pri všetkých prácach v súvislosti s opravami a údržbou musia byť:
- sieťová vidlica vytiahnutá zo zásuvky
- vypustený tlak z tlakovej nádrže a tlakové potrubia odvzdušnené
Prístroj môže inštalovaťlen kvalifikovaný odborník.

DK50 2V
DK50 2V/110
NP-DK50 2V-3_09-2014-MD - 4 - 09/2014


3. UPOZORNENIA A SYMBOLY
V návode na inštaláciu, obsluhu a údržbu, na obaloch a výrobku sa pre zvlášťdôležité údaje používajú
nasledujúce pomenovania prípadne znaky:
Upozornenia alebo príkazy a zákazy na zabránenie poškodenia zdravia alebo
vecných škôd.
Výstraha pred nebezpečným elektrickým napätím.
Čítaj návod na použitie
CE – označenie
Kompresor je ovládaný diaľkovo a môže sa spustiťbez výstrahy.
Pozor! Horúci povrch.
Pripojenie ochranného vodiča
Svorka pre ekvipotenciálne pospojovanie
Poistka
Striedavý prúd
Manipulačná značka na obale – Krehké, opatrne zaobchádzať
Manipulačná značka na obale – Týmto smerom nahor (Zvislá poloha nákladu)
Manipulačná značka na obale – Chrániťpred vlhkom
Manipulačná značka na obale – Teplota skladovania a prepravy
Manipulačná značka na obale – Obmedzené stohovanie
Značka na obale – Recyklovateľný materiál
4. SKLADOVACIE A PREPRAVNÉ PODMIENKY
Kompresor sa zo závodu zasiela v prepravnom obale. Tým je prístroj zabezpečený pred poškodením pri
preprave.
Pri preprave používaťpodľa možnosti vždy originálny obal kompresora. Kompresor
prepravovaťnastojato, vždy zaistený prepravným fixovaním.
Počas prepravy a skladovania chráňte kompresor pred vlhkosťou, nečistotou a extrémnymi
teplotami. Kompresory v originálnom obale sa môžu skladovaťv teplých, suchých a bezprašných
priestoroch. Neskladovaťv priestoroch spolu s chemickými látkami.
Podľa možnosti si obalový materiál uschovajte. Ak nie je uschovanie možné, zlikvidujte obalový
materiál šetrne k životnému prostrediu. Prepravný kartón sa môže pridaťk starému papieru.
Kompresor sa smie prepravovaťlen bez tlaku. Pred prepravou nevyhnutne vypustiťtlak
vzduchu z tlakovej nádrže a tlakových hadíc a vypustiťprípadný kondenzát.

DK50 2V
DK50 2V/110
09/2014 - 5 - NP-DK50 2V-3_09-2014-MD
5. TECHNICKÉ ÚDAJE
DK50 2V DK50 2V S DK50
2V/110
DK50
2V/110 S
DK50
2x2V/110
DK50
2x2V/110 S
Menovité napätie / (*)
frekvencia
V / Hz
230 / 50
230 / 60
3x400/50
230 / 50
230 / 60
3x400/50
230 / 50
230 / 60
3x400/50
230 / 50
230 / 60
3x400/50
230 / 50
230 / 60
3x400/50
230 / 50
230 / 60
3x400/50
Výkonnosťkompresora
pri pretlaku 5 bar Lit.min-1 140 140 140 140 280 280
Výkonnosťkompresora so
sušičom pri pretlaku 5 bar
Lit.min-1
115 115 115 115 215 215
Výkonnosťkompresora s KJF
pri pretlaku 5 bar Lit.min-1 140 140 140 140 280 280
Maximálny prúd
A
7.5
8.5
4.5
7.7
8.7
4.7
7.5
8.5
4.5
8
9
5.0
15
17
9.0
15.5
17.5
9.5
Maximálny prúd kompresora so
sušičom
A
7.8
8.8
4.7
8
9
4.9
7.8
8.8
4.7
8.3
9.3
5.2
15.3
17.3
9.2
15.8
17.8
9.7
Výkon motora kW 1.1
1.2***
1.1
1.2***
1.1
1.2***
1.1
1.2***
2x1.1
2x1.2***
2x1.1
2x1.2***
Objem vzdušníka Lit. 25 25 110 110 110 110
Pracovný tlak bar 5,0 – 7,0 5,0 – 7,0 5,0 – 7,0 5,0 – 7,0 5,0 – 7,0 5,0 – 7,0
Povolený prevádzkový tlak
poistného ventilu bar 8,0 8,0 8,0 8,0 8,0 8,0
HlučnosťLpfA[dB] 71 53 71 52 73 53
Režim prevádzky kompresora
alebo kompresora s KJF Trvalý S 1 Trvalý S 1 Trvalý S 1 Trvalý S 1 Trvalý S 1 Trvalý S 1
Režim prevádzky kompresora so
sušičom Trvalý S 1 Trvalý S 1 Trvalý S 1 Trvalý S 1 Trvalý S 1 Trvalý S 1
Kondenzačná jednotka - typ KJF-1 KJF-1 KJF-1 / KJF-2 KJF-1 / KJF-2 KJF-2 KJF-2
Rozmery kompresora
/ kompresora so sušičom
š x h x v mm
460x460x690/
460x535x690 560x665x860 1090x425x815/ 1085x640x815
1200 x 720
x 990
1090x425x815/
1085x640x815
1200 x 720
x 990
Hmotnosťkompresora
/ kompresora so sušičom kg 52 /57 88 / 94 70 / 78 145 / 153 98 / 120 173 / 196
Stupeňsušenia vzduchu so
sušičom
atmosferický rosný bod
-20°C -20°C -20°C -20°C -20°C -20°C
Prevedenie podľa
STN EN 60 601-1 Prístroj typu B, Trieda I.
(*) Prevedenie kompresora uviesťpri objednávaní
- Hmotnosťkompresora s KJF1 sa zvýši o 3 kg , s KJF2 sa zvýši o 4kg
- Vzduch vystupujúci z KJF je filtrovaný filtrom 5µm
(***) Platí pre napäťovú verziu 3x400/50
Klimatické podmienky skladovania prepravy
Teplota –25°C až +55°C, 24 h až +70°C
Relatívna vlhkosťvzduchu 10% až 90 %
(bez kondenzácie)
Klimatické podmienky prevádzky
Teplota +5°Caž +40°C
Relatívna vlhkosťvzduchu 70%

DK50 2V
DK50 2V/110
NP-DK50 2V-3_09-2014-MD - 6 - 09/2014

6. POPIS VÝROBKU
6.1. Použitie podľa určenia
Kompresory sú zdrojom čistého, bezolejového stlačeného vzduchu určeného pre pripojenie k zubolekárskym
prístrojom a zariadeniam.
Kompresory sú vyrábané podľa účelu v nasledovných prevedeniach:
Dentálne kompresory DK50 2V - sú určené pre samostatné ustavenie vo vhodnom priestore.
Dentálne kompresory DK50 2V/K - sú určené pre samostatné ustavenie vo vhodnom priestore a
vybavené kondenzačnou a filtračnou jednotkou (KJF1).
Dentálne kompresory DK50 2V/M - sú určené pre samostatné ustavenie vo vhodnom priestore a
vybavené membránovým sušičom vzduchu .
Dentálne kompresory DK50 2VS - sú umiestnené v skrinkách s účinným tlmením hluku, sú vhodné
pre umiestnenie v ordinácii.
Dentálne kompresory DK50 2VS/K - sú umiestnené v skrinkách a vybavené kondenzačnou
a filtračnou jednotkou (KJF1).
Dentálne kompresory DK50 2VS/M - sú umiestnené v skrinkách a vybavené membránovým sušičom
vzduchu.
Dentálne kompresory DK50 2V/110 a DK50 2x2V/110 - umožňujú ustavenie kompresora v priestoroch,
kde svojou činnosťou nerušia okolie. Sú vhodné ako zdroje tlakového vzduchu pre niekoľko
stomatologických súprav alebo pneumatických zariadení dentálnych laboratórií.
Dentálne kompresory DK50 2V/110/K a DK50 2x2V/110/K - sú vybavené kondenzačnou a filtračnou
jednotkou.
Dentálne kompresory DK50 2V/110/M a DK50 2x2V/110/M - sú vybavené membránovým sušičom
vzduchu.
Dentálne kompresory DK50 2V/110S a DK50 2x2V/110S- sú umiestnené v kompaktných skrinkách
s účinným tlmením hluku. Sú vhodné ako zdroje tlakového vzduchu pre niekoľko stomatologických súprav
alebo pneumatických zariadení dentálnych laboratórií.
Dentálne kompresory DK50 2V/110S/K a DK50 2x2V/110S/K - sú umiestnené v kompaktných
skrinkách s účinným tlmením hluku a vybavené kondenzačnou a filtračnou jednotkou.
Dentálne kompresory DK50 2V/110S/M a DK50 2x2V/110S/M - sú umiestnené v kompaktných
skrinkách s účinným tlmením hluku a vybavené membránovým sušičom vzduchu
Skrinka S110 - slúži na zníženie hladiny zvuku kompresora. Skrinku s kompresorom možno umiestniť
priamo v zubnej ordinácii alebo laboratóriu ako súčasťdentálneho nábytku.
S110
DK50 2V DK50 2VS DK50 2x2V/110 DK50 2V/110 DK50 2V/110S
DK50 2x2V/110S
KJF1 KJF2
Stlačený vzduch kompresora nie je vhodný bez prídavného filtračného zariadenia na
prevádzkovanie dýchacích prístrojov alebo podobných zariadení.
MEMBRÁNOVÝ
SUŠIČ
MEMBRÁNOVÝ
SUŠIČ

DK50 2V
DK50 2V/110
09/2014 - 7 - NP-DK50 2V-3_09-2014-MD
7. POPIS FUNKCIE
Kompresor (Obr.1, Obr.2)
Agregát kompresora (1) nasáva atmosferický vzduch cez vstupný filter (8) a stláča cez spätný ventil (3) do
vzdušníka (2). Spotrebičodoberá stlačený vzduch zo vzdušníka, čím klesne tlak na zapínací tlak nastavený
na tlakovom spínači (4), pri ktorom sa zapne kompresor. Kompresor opäťstláča vzduch do vzdušníka až po
hodnotu vypínacieho tlaku, kedy sa vypne kompresor. Po vypnutí kompresorového agregátu sa odvzdušní
tlaková hadica cez odľahčovací solenoidný ventil (13). Poistný ventil (5) zamedzuje prekročeniu tlaku vo
vzdušníku nad maximálnu dovolenú hodnotu. Vypúšťacím ventilom (7) sa vypúšťa kondenzát zo vzdušníka.
Stlačený a čistý vzduch bez stôp oleja je vo vzdušníku pripravený pre ďalšie použitie.
Kompresor s membránovým sušičom. (Obr.3, Obr.4)
Agregát kompresora (1) nasáva atmosferický vzduch cez vstupný filter (8) a stlačený ho dodáva chladičom
(15) cez filter (17) a mikrofilter (16) do sušiča (9), cez spätný ventil (3) vysušený a čistý do vzdušníka (2).
Kondenzát z filtra a mikrofiltra, je automaticky vypúšťaný do fľaše. Sušičzabezpečí kontinuálne sušenie
tlakového vzduchu. Stlačený, suchý a čistý vzduch bez stôp oleja je vo vzdušníku pripravený pre ďalšie
použitie.
Kompresor s kondenzačnou a filtračnou jednotkou KJF1, KJF2 (Obr.5)
Agregát kompresora (1) nasáva atmosferický vzduch cez vstupný filter (8) a stláča ho cez spätný ventil (3)
do vzdušníka (2). Stlačený vzduch zo vzdušníka je vedený cez chladič(10), ktorý komprimovaný vzduch
ochladí, skondenzovanú vlhkosťzachytí vo filtri (11) a automaticky odlúči ako kondenzát (12). Stlačený,
vysušený a čistý vzduch bez stôp oleja je pripravený pre ďalšie použitie.
Skrinka kompresora (Obr.6, Obr.7)
Skrinka zabezpečuje prekrytie kompresora, čím účinne tlmí hluk, pričom zabezpečuje dostatočnú výmenu
chladiaceho vzduchu. Svojim dizajnom je vhodná pre umiestnenie v ordinácii ako súčasťjej nábytku.
Ventilátor pod agregátom kompresora zabezpečuje chladenie kompresora. Je tiež v činnosti súčasne s
motorom kompresora, alebo keďsa zvýši teplota v skrinke nad 40°C. Po vychladení priestoru v skrinke
pod cca 32°C, sa ventilátory automaticky vypnú. Dvere skrinky s pravým otváraním je možné zmeniťna
otváranie vľavo (viď.kap.9)
Je zakázané vytváraťprekážky pre vstup chladiaceho vzduchu do skrinky ( po obvode
spodnej časti skrinky ) a na výstupe teplého vzduchu v hornej, zadnej časti skrinky.
V prípade ustavenia kompresora na mäkkú podlahu napr. koberec je nutné vytvoriť
medzeru medzi základňou a podlahou alebo skrinkou a podlahou, napr. podloženie pätiek
tvrdými podložkami z dôvodu zabezpečenia dobrého chladenia kompresora.

DK50 2V
DK50 2V/110
NP-DK50 2V-3_09-2014-MD - 8 - 09/2014
Obr.1 - Kompresor
Obr.2 – Kompresor
1. Agregát kompresora
2. Vzdušník
3. Spätný ventil
4. Tlakový spínač
5. Poistný ventil
6. Tlakomer
7. Vypúšťací ventil kondenzátu
8. Vstupný filter
9. Sušič
10. Rúrkový chladič
11. Filter s odlučovačom kondenzátu
12. Výpust kondenzátu
13. Solenoidový ventil
14. Spätný ventil
15. Chladičsušiča
16. Mikrofilter
17. Filter
18. Spätný ventil
19. Ventilátor skrinky
20. Skrutka M5
21. Plynové perá skrinky
22. Fľaša
23. Kohút pre odvod kondenzátu
24. Spojka výstupnej tlakovej hadice
25. Plášťskrinky
26. Zámok
27. Spojovacia výstuha
28. Doraz stenový
29. Vypínač
30. Manometer
31. Magnetický držiak
32. Dverový Pánt
33. Kolieska
34. Zásuvka skrinky
35. Zátka
36. Hadička PUR ø8 / ø6
37. Skrutkovanie s kohútom
38. Skrutkovanie priame
39. Šnúra elektrického prívodu
40. Hadička manometra
41. Ventilátor kompresora
42. Skrutkovanie uhlové ¼“M-8/6“
43. Skrutkovanie uhlové 3/8“ MF
44. Rektifikačná skrutka
45. Kolík dverový
46. Madlo kompresora
47. Madlo S110
48. Magnetický držiak S110
49. Kanister S110
50. Zámok S110

DK50 2V
DK50 2V/110
09/2014 - 9 - NP-DK50 2V-3_09-2014-MD
Obr.3 - Kompresor s membránovým sušičom vzduchu
Obr.4 - Kompresor s membránovým sušičom vzduchu
14

DK50 2V
DK50 2V/110
NP-DK50 2V-3_09-2014-MD - 10 - 09/2014
Obr.5 - Kompresor s kondenzačnou jednotkou KJF
Obr.6 - Skrinka DK50 2V

DK50 2V
DK50 2V/110
09/2014 - 11 - NP-DK50 2V-3_09-2014-MD
Obr.7 - Skrinka S110

DK50 2V
DK50 2V/110
NP-DK50 2V-3_09-2014-MD - 12 - 09/2014
INŠTALÁCIA
8. PODMIENKY POUŽITIA
Prístroj sa smie inštalovaťa prevádzkovaťlen v suchých, dobre vetraných a bezprašných priestoroch, kde
sa okolitá teplota vzduchu pohybuje v rozmedzí +5°C až +40°C a relatívna vlhkosťvzduchu neprekračuje
hodnotu 70%, pretože inak nie je zaručená bezporuchová práca kompresora. Kompresor sa musí
inštalovaťtak, aby bol ľahko prístupný pre obsluhu a údržbu a aby bol prístupný prístrojový štítok.
Prístroj musí stáťna rovnom dostatočne stabilnom podklade (pozor na hmotnosťkompresora, viďbod 5.
Technické údaje).
Kompresory nemôžu byťvystavené do vonkajšieho prostredia. Prístroj nesmie byťv prevádzke vo vlhkom
alebo mokrom prostredí. Zariadenie je zakázané používaťv priestoroch s prítomnosťou výbušných plynov,
prachov alebo horľavých kvapalín.
Pred zabudovaním kompresora do zdravotníckych zariadení musí dodávateľposúdiť, aby médium –
vzduch, dané k dispozícii, vyhovovalo požiadavkám daného účelu použitia. Rešpektujte za týmto účelom
technické údaje výrobku. Klasifikáciu a hodnotenie zhody má pri zabudovaní vykonávaťvýrobca -
dodávateľkonečného výrobku.
Iné použitie alebo použitie nad tento rámec sa nepovažuje za používanie podľa určenia. Výrobca neručí za
škody z toho vyplývajúce. Riziko znáša výlučne prevádzkovateľ/ používateľ.
9. INŠTALOVANIE VÝROBKU
Kompresor smie inštalovaťa po prvýkrát uviesťdo prevádzky len kvalifikovaný odborník.
Jeho povinnosťou je zaškoliťobsluhujúci personál o používaní a údržbe zariadenia.
Inštaláciu a zaškolenie obsluhy potvrdí podpisom v dokumente o odovzdaní zariadenia.
Pred prvým uvedením do prevádzky sa musia odstrániťvšetky zaistenia slúžiace na
fixáciu zariadenia počas dopravy – hrozí poškodenie výrobku.
Pri činnosti kompresora sa časti agregátu môžu zohriaťna teploty nebezpečné pre dotyk
obsluhy alebo materiálu. Nebezpečenstvo požiaru! Pozor horúci povrch!
Elektrická šnúra pre pripojenie na elektrickú sieťa vzduchové hadice nesmú byťzlomené.
Prívodná šnúra nesmie byťnamáhaná na ťah, tlak a nadmerné teplo.
9.1. Ustavenie kompresora

Odfixovanie
Manipulácia
Obr.8

DK50 2V
DK50 2V/110
09/2014 - 13 - NP-DK50 2V-3_09-2014-MD
Manipulácia
Obr.9 - Odfixovanie
Dentálny kompresor DK50 2V, DK50 2V/110, DK50 2V/110/M, DK50 2x2V/110, DK50 2x2V/110/M (Obr.8)
Výrobok po vybalení z obalu postaviťzákladňou na podlahu miestnosti, uvoľniťho od obalových materiálov
a odstrániťfixačné diely (X,Y) - detail A. Pripojiťvýstupnú tlakovú hadicu s koncovkou ku spotrebiču. Vidlicu
sieťovej šnúry zapojiťdo zásuvky. Odkalovaciu hadicu nasmerovaťk nádobe na odvod kondenzátu.
Dentálny kompresor DK50 2V/M (Obr.8)
Výrobok po vybalení z obalu postaviťzákladňou na podlahu miestnosti, uvoľniťho od obalových materiálov
a odstrániťfixačné diely (X,Y) - detail A. Pripojiťvýstupnú tlakovú hadicu s koncovkou ku spotrebiču. Vidlicu
sieťovej šnúry zapojiťdo zásuvky. Hadičku pre odvod kondenzátu pripojiťk fľaši (22). Fľašu osadiťdo
držiaka na kompresore.
Dentálny kompresor v skrinke DK50 2VS (Obr.6, Obr.8)
Výrobok po vybalení z obalu postaviťzákladňou na podlahu miestnosti, uvoľniťho od obalových materiálov
a odstrániťfixačné diely (X,Y) - detail A. Na skrinku kompresora osadiťdoraz stenový (28) 2ks v zadnej,
vrchnej časti skrinky a ustaviťskrinku na požadované miesto. Dorazy zabezpečia dostatočnú vzdialenosť
skrinky od steny pre dôkladnú ventiláciu. Pre ustavenie kompresora do skrinky je potrebné otvoriťdvere na
skrinke pomocou priloženého kľúča a sňaťspojovaciu výstuhu (27) v prednej spodnej časti skrinky.
V prípade potreby je možné dvere odmontovaťpomocou dverového pánta (32). Kompresor zapojiť
cez vopred pripravené rozvody v podlahe podľa inštalačného plánu, alebo cez otvory v zadnej časti skrinky
(Obr.10). Tlakovú hadicu prestrčiťcez otvor v skrinke a vhodným spôsobom pripojiťk spotrebiču. Kompresor
uchopiťza madlo a pomocou vstavaných koliesok (33) osadiťdo skrinky. Hadičku (40) manometra (30)
skrinky osadiťdo rýchlospojky na kompresore, osadiťnaspäťspojovaciu výstuhu (27) a výstupnú tlakovú
hadicu pripojiťku kompresoru. Šnúru elektrického prívodu kompresora zasunúťdo zásuvky na skrinke (34).
Potočením rektifikačných skrutiek (44) nastaviťsprávnu polohu dverí voči rámu skrinky. Pri zatvorení dverí
musí kolík (45) na dverách ľahko zapadnúťdo otvoru v ráme skrinky. Zavrieťdvere skrinky a zámok (26)
riadne uzamknúť. Nakoniec zapojiťvidlicu sieťového elektrického prívodu do sieťovej zásuvky.
Kľúčnie je povolené nechávaťv zámke! Je potrebné uschovaťho pred osobami nepoučenými!
Dentálny kompresor v skrinke DK50 2VS/M (Obr.6, Obr.8)
Výrobok po vybalení z obalu postaviťzákladňou na podlahu miestnosti, uvoľniťho od obalových materiálov
a odstrániťfixačné diely (X,Y) - detail A. Kompresor umiestniťdo skrinky rovnako ako v predchádzajúcom
odstavci. Pred osadením kompresora do skrinky, treba prestrčiťhadičku pre odvod kondenzátu cez otvor
v skrinke a pripojiťk fľaši (22). Magnetický držiak (31) s nádobou (22), pre zachytenie kondenzátu zo sušiča
je možné osadiťna ľubovoľnú vertikálnu časťskrinky, resp. spredu na jej dverách. Pri osadení držiaka
s nádobou na boku skrinky, je potrebné počítaťs priestorom minimálne 11 cm medzi skrinkou a nábytkom.
Menšia vzdialenosťako je uvedená môže spôsobiťproblém s manipuláciou nádoby.
Nádoba musí byťvždy osadená tak, aby bola pri podlahe inak hrozí poškodenie sušiča!

DK50 2V
DK50 2V/110
NP-DK50 2V-3_09-2014-MD - 14 - 09/2014

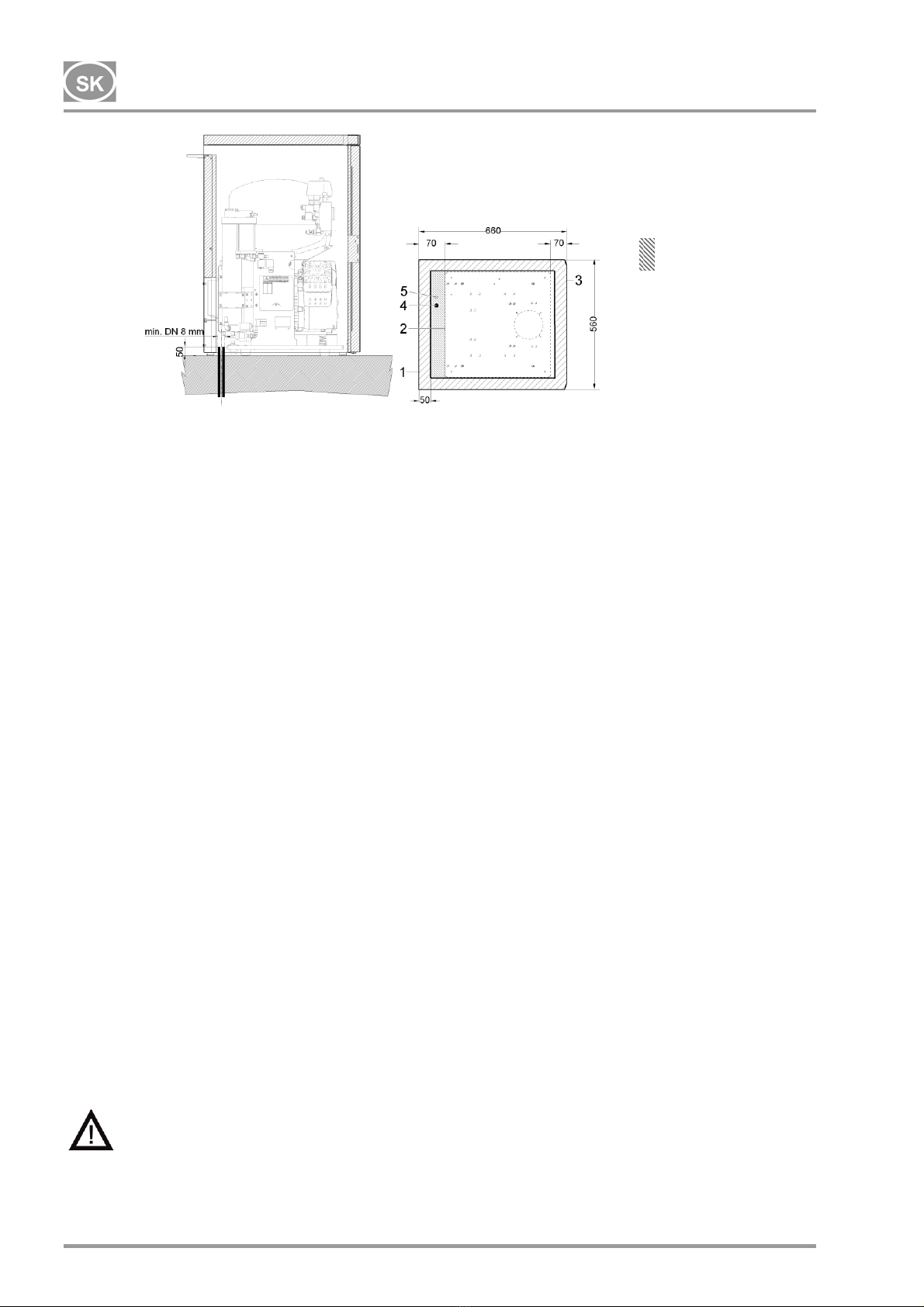

1- Obrys skrinky
2- Obrys základne
3- Predná časť- dvere
4- Prípojka tlakového vzduchu G3/8"
5 - Prívod napájacieho napätia
230V/50(60)Hz 3Gx1.0x4000
400V/50(60)Hz 5Gx1.0x4000
- všetky rozmery sú v milimetroch
- vzdialenosťod steny min. 100mm
Dentálny kompresor v skrinke DK50 2V/110S, DK50 2x2V/110S(Obr.7, Obr.9)
Výrobok po vybalení z obalu postaviťzákladňou na podlahu miestnosti, uvoľniťho od obalových materiálov
a odstrániťfixačné diely (X,Y) - detail A. Na skrinku kompresora osadiťdoraz stenový (28) 2ks v zadnej,
vrchnej časti skrinky a ustaviťskrinku na požadované miesto. Dorazy zabezpečia dostatočnú vzdialenosť
skrinky od steny pre dôkladnú ventiláciu. Odmontovaťdvere, uchytené 4 ks skrutkami M5 (20) umiestnenými
v skosených hranách dverí a odpojiťuzemňovací vodič. V prípade potreby je možné otvoriťhornú dosku
skrinky uvoľnením zámkov (50) pootočením skrutkovača podľa piktogramu a nadvihnúťpomocou madla
(47). V otvorenej polohe ju držia plynové perá (21). Kompresor zasunúťdo skrinky tak, aby výstup tlakového
vzduchu bol orientovaný k obsluhe a aby medzi elektromotorom a molitanom na zadnej stene skrinky
bola medzera minimálne 50 mm. Výstupnú tlakovú hadicu nasmerovaťk zadnej časti kompresora.
Prívodnú šnúru kompresora (39) zapojiťdo zásuvky (34) na elektropaneli skrinky. Osadiťskrutkovanie
s kohútom (37) do diery na boku skrinky a osadiťhadičkou PUR Ø8 / Ø6 (36). Dieru na náprotivnej strane
skrinky zaslepiťzátkou Ø15.5. (Voľba strany pre osadenie skrutkovania s kohútom závisí od rozhodnutia
zákazníka). Do skrutkovania priameho (38) na vzdušníku osadiťdruhý koniec hadičky (36). Do skrutkovania
uhlového (42) na vzdušníku osadiťhadičku (40) vedúcu od manometra. Tlakovú hadicu prestrčiťcez otvor
v skrinke a vhodným spôsobom pripojiťk spotrebiču. Zapojiťvidlicu prívodnej šnúry skrinky do sieťovej
zásuvky. Nasunúťkonektor uzemňovacieho vodiča na dvere a priskrutkovaťna skrinku. Otvory po skrutkách
prekryťbielymi záslepkami Ø11. Zatvoriťvrchnú dosku skrinky a zamknúťzámky.
Dentálny kompresor v skrinke DK50 2V/110S/M, DK50 2x2V/110S/M (Obr.7, Obr.9)
Výrobok po vybalení z obalu postaviťzákladňou na podlahu miestnosti, uvoľniťho od obalových materiálov
a odstrániťfixačné diely (X,Y) - detail A. Na skrinku kompresora osadiťdoraz stenový (28) 2ks v zadnej,
vrchnej časti skrinky a ustaviťskrinku na požadované miesto. Dorazy zabezpečia dostatočnú vzdialenosť
skrinky od steny pre dôkladnú ventiláciu. Odmontovaťdvere, uchytené 4 ks skrutkami M5 (20) umiestnenými
v skosených hranách dverí a odpojiťuzemňovací vodič. V prípade potreby je možné otvoriťhornú dosku
skrinky uvoľnením zámkov (50) pootočením skrutkovača podľa piktogramu a nadvihnúťpomocou madla
(47). V otvorenej polohe ju držia plynové perá (21). Pred osadením kompresora do skrinky, treba prestrčiť
hadičku pre odvod kondenzátu cez otvor v skrinke a pripojiťk nádobe (49). Magnetický držiak (48)
s nádobou (49), pre zachytenie kondenzátu zo sušiča je možné osadiťna ľubovoľnú vertikálnu časťskrinky,
resp. spredu. Pri osadení držiaka s nádobou na boku skrinky, je potrebné počítaťs priestorom minimálne 16
cm medzi skrinkou a nábytkom. Menšia vzdialenosťako je uvedená môže spôsobiťproblém s manipuláciou
nádoby. Kompresor zasunúťdo skrinky tak, aby výstup tlakového vzduchu bol orientovaný k obsluhe a aby
bol ventilátor sušiča nasunutý do vetracieho tunelu v skrinke. Výstupnú tlakovú hadicu nasmerovaťk
zadnej časti kompresora. Prívodnú šnúru kompresora (39) zapojiťdo zásuvky (34) na elektropaneli skrinky.
Zaslepiťdiery na bokoch skrinky zátkou Ø15.5. Do skrutkovania uhlového (42) na vzdušníku osadiťhadičku
(40) vedúcu od manometra. Tlakovú hadicu prestrčiťcez otvor v skrinke a vhodným spôsobom pripojiť
k spotrebiču. Zapojiťvidlicu prívodnej šnúry skrinky do sieťovej zásuvky. Nasunúťkonektor uzemňovacieho
vodiča na dvere a priskrutkovaťna skrinku. Otvory po skrutkách prekryťbielymi záslepkami Ø11. Zatvoriť
vrchnú dosku skrinky a zamknúťzámky.
Nádoba musí byťvždy osadená tak, aby bola pri podlahe inak hrozí poškodenie sušiča!
Dentálny kompresor DK50 2V/110M, DK50 2x2V/110M, DK50 2V/110, DK50 2x2V/110 dodatočne
osadený do skrinky S110 (Obr.7, Obr.9)
Pred ustavením kompresora do skrinky je potrebné vykonaťna kompresore nasledovné práce :
Obr.10

DK50 2V
DK50 2V/110
09/2014 - 15 - NP-DK50 2V-3_09-2014-MD

Obr.12
Obr.11

Odstrániťkohút na odvádzanie kondenzátu (23) zo vzdušníka (lepený spoj) a nahradiťho skrutkovaním
priamym Ø8/6 - ¼“ (38) (lepiť).- Platí pre verziu kompresora bez sušiča
Odstrániťspojku (24) na pripojenie výstupnej tlakovej hadice (lepený spoj) a osadiťju do skrutkovania
uhlového (43) 3/8" M/F (lepiť). Tento celok potom osadiťna pôvodné miesto spojky (lepiť) tak, aby výstup
vzduchu smeroval dolu.
Odstrániťzátku (lepený spoj) a nahradiťju skrutkovaním uhlovým (42) 1/4M-8/6 (lepiť).
Kompresor umiestniťdo skrinky rovnako ako v predchádzajúcich odstavcoch pre kompresor v skrinke DK50
2V/110S/M, DK50 2x2V/110S/M alebo kompresor v skrinke DK50 2V/110S, DK50 2x2V/110S.
Pri zatváraní hornej dosky treba zvýšiťopatrnosť- riziko privretia prstov rúk.
Po zavretí veka skrinky je vždy potrebné zaistiťrýchloupínacie prvky!
Prívod napájacieho napätia – DK50 2V/110
230V/50(60)Hz 3Gx1.0x4000
400V/50(60)Hz 5Gx1.0x4000
Prívod napájacieho napätia – DK50 2x2V/110
230V/50(60)Hz 3Gx1.5x4000
400V/50(60)Hz 5Gx1.5x4000
9.2. Výstup stlačeného vzduchu
(Obr.11)
Z výstupu stlačeného vzduchu (1) kompresora viesť
tlakovú hadicu k spotrebiču – zubolekárskej
súprave.
9.3. Elektrická prípojka
Zapojiťvidlicu sieťovej šnúry do sieťovej zásuvky.
Prístroj sa dodáva so šnúrou zakončenou vidlicou s ochranným kontaktom. Je
nevyhnutne potrebné rešpektovaťmiestne elektrotechnické predpisy. Napätie siete
a kmitočet musia súhlasiťs údajmi na prístrojovom štítku.
(Obr.12)
Zásuvka musí byťz bezpečnostných dôvodov dobre prístupná, aby sa
prístroj v prípade nebezpečenstva mohol bezpečne odpojiťzo siete.
Príslušný prúdový okruh musí byťv rozvode elektrickej energie istený
maximálne 16 A.
Kolík pre ekvipotenciálne pospojovanie 6mm (1), prepojiťs rozvodom
spôsobom podľa platných elektrotechnických predpisov. Zásuvka pre
ekvipotencionálne pospojovanie (2) je doplnkové príslušenstvo a
nenachádza sa v základnom balení.
Elektrický kábel sa nesmie dotýkaťhorúcich častí kompresora. Môže sa poškodiťizolácia!
Elektrická šnúra pre pripojenie na elektrickú sieťa vzduchové hadice nesmú byťzlomené.
9.4. Zmena otvárania dverí
Demontovaťdvere , rektifikačnú skrutku (3) a držiak (2) pántu D (4).
Držiak pántu D (2) namontovaťna ľavú stranu skrinky.
Dvere otočiťo 180º.
Medzi pánt H (1) a spodnú stranu dverí vložiťdištančnú podložku (5).
Namontovaťdvere.
Demontovaťzámok (6) na dverách a otočiťo 180 º
Demontovaťzápadku (7) a otočiťo 180 º.
Namontovaťzámok.
1

DK50 2V
DK50 2V/110
NP-DK50 2V-3_09-2014-MD - 16 - 09/2014
A
B
C

DK50 2V
DK50 2V/110
09/2014 - 17 - NP-DK50 2V-3_09-2014-MD
DK50 2V/110
DK50 2V/110/M
40°C
ST1
13
24
FA1
N
1UN23PE X1 PE A2 2 4
A1 13
KM1
U
N
PE
22. 11. 2013
EV1
M1
1M
B1
C
p >
SP EV3 PH*
0000
h
* - len pre 10 bar
YV1
1/N/PE ~ 230V 50..60 Hz
ELEKTRICKÝ PREDMET TR. I TYP B
26. 11. 2013
ELEKTRICKÁ SIE TN-S [TN-C-S]
3/N/PE ~ 400/230 V 50 Hz
DK50 2V/110/M
ELEKTRICKÝ PREDMET TR. 1
TYP B
40°C
ST1
13
24
FA1
N
p >
SP1
N1PE X1
PE
3M
M1 EV1
A1 24
A2 13
KM1
U
6
5
5
6
04
03
VW
2
PE N
150°C
YV1
SUŠIÈ
EV5
10. SCHÉMY ZAPOJENIA
SP Tlakový spínač
EV1 Ventilátor kompresora
ST1 Teplotný spínač
EV3* Ventilátor sušiča
M1 Motor kompresora
YV1 Solenoid. ventil
FA1 Istič
KM1 Stykač
X1 Svorkovnica s poistkami
PH* Počítadlo hodín

DK50 2V
DK50 2V/110
NP-DK50 2V-3_09-2014-MD - 18 - 09/2014
DK50 2x2V/110
DK50 2x2V/110/M
40°C
ST1
13
24
FA1
N
1UN2
3PE X1
PE
13
24
FA2
A2 2 4
A1 13
KM1 KM2
1UN
PS 2V2
A2 2 4
A1 13
U
N
PE
22. 11. 2013
EV1 YV1
M1
1M
B1
C
p >
SP EV2 M2
1M
B2
C
EV3 PH*
0000
h
* - len pre 10 bar
1/N/PE ~ 230V 50..60 Hz
ELEKTRICKÝ PREDMET TR. I TYP B
TYP B
ELECTRICKÝ PREDMET TR. I
SIET TN-S [TN-C-S]
DK50 2x2V/110
Tlakový spínač
SP 5 - 7 bar
EV2
PE
PE
PE
M2 M1
EV1
NWV
U
FU2
1
N
FU1 X1
2
1
2
A1
A2
35
46
26
4
135
44
U1 V1 W1
KM1
03
04
40°C
FA1
ST1
M1
p >
SP
43
150°C
EV1
A1 1
A2 2
35
46
26
4
KM2
03
04
135
44
V1
U1 W1
FA2
EV2
43
150°C
M2
33
MM
3/N/PE ~ 400/230 V 50 Hz
M1,M2 Motor kompresora
EV1, EV2 Ventilátor kompresora
KM1,KM2 Stykač
FA1, FA2 Istič
ST1 Teplotný spínač
SP Tlakový spínač
PS 2V2 Blok oneskorenia motora
EV3 Ventilátor sušiča
X1 Svorkovnica s poistkami
YV1 Solenoid. Ventil
PH* Počítadlo hodín
