Elived EV011 User manual

60LBS
27KG
Max:
Max:400x400mm/16x16"
Min:75x75mm/3x3"
26"~55"
(V2)
- 1 -
Velcro cable ties X5 Bubble level X1
EV011 INSTALLATION INSTRUCTION
If you have any questions, please contact us via [email protected]
Für die Installationsanweisungen auf Deutsch, siehe Seite 11~12.
Pour l'instruction en français, veuillez vous reporter à la page 13~14.
Para las instrucciones de la instalación en español, favor vea la página 15~16.
Per le Istruzioni in italiano, vedi pagina 17~18.

- 2 -
Hammer
3/8"(10mm)
Masonry Drill Bit
7/32"(5.5mm)
Wood Drill Bit
AwlStud Finder
Socket Wrench
1/2"(13mm)
ElectrodrillScrewdriverPencil
3 What is your wall
made of?
Solid concrete
wall?
●This product is designed for use in wood stud or solid concrete wall.
- DO NOT install into drywall alone.
●The wall must be capable of supporting five times the weight of the TV and mount
combined.
●Do not apply this product to any purpose not indicated by ELIVED.
●Incorrect installation may result in product damage or body injury. ELIVED shall
bear no responsibility for any damage or injury resulted from incorrect installation,
incorrect assembly or misuse.
Please read this instruction carefully before installation.
If you do not understand these instructions or have doubts about the safety of the
installation, assembly or use of this product, contact Customer Service via
5 Safety Caution
2M2M
Band Tape
Drywall with
wood studs?
CAUTION:
Yes --- Perfect!
No --- This mount is NOT compatible.
MAX:
400mm/16"
MAX:400mm/16"
Yes --- Perfect!
No --- This mount is NOT compatible.
4 Installation Tools
(Not Included)
2Does your TV
(including accessories)
weigh less than
60 LBS (27 KG)?
1Is your TV VESA
equal to/greater than
75x75mm /3x3" and
equal to/less than
400x400mm/16x16"?

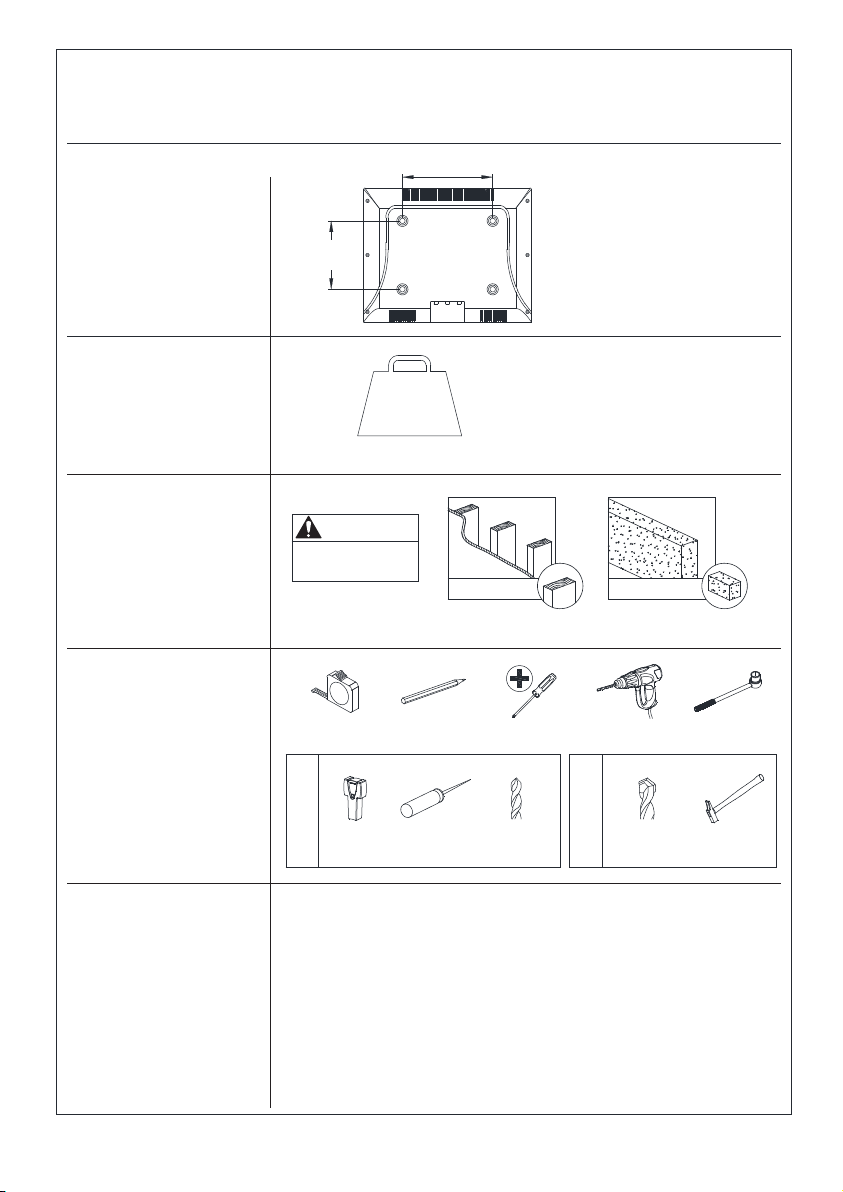

Before getting started, let’s make sure this mount is perfect for you!
60LBS
27KG
Max:
DO NOT install
into drywall alone
Perfect! Perfect!
Wood Stud Install
Concrete Install
[email protected]

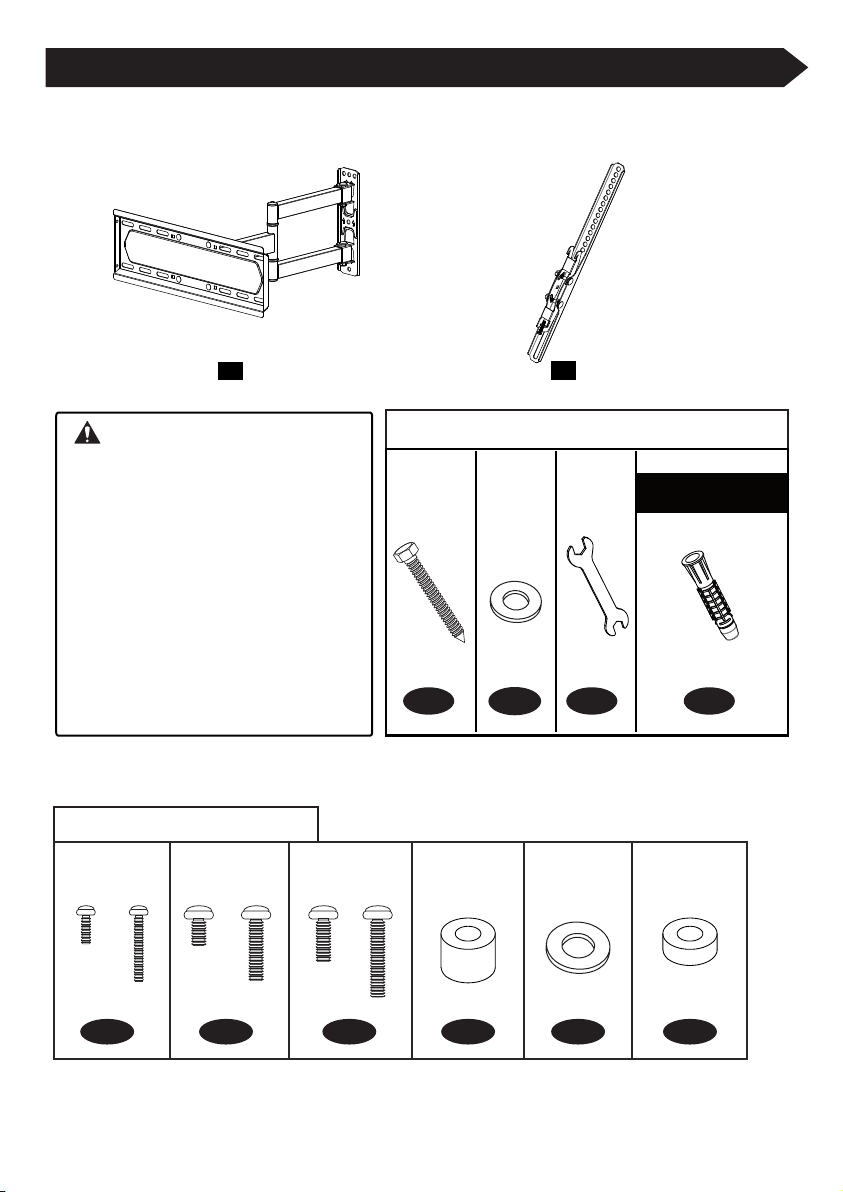

Arm and Wall Plate
Hardware Included
01 x1
Brackets
02 x2
- 3 -
This product
contains small items that could be a
choking hazard if swallowed. Before
starting assembly, verify all parts
are included and undamaged. If any
parts are missing or damaged, do
not return the damaged item to your
dealer; please contact our customer
service team. Never use damaged
parts!
NOTE: Not all parts and hardware
included will be used.
WARNING:
Philips Screws
M6 x 15mm
M6 x 30mm
Philips Screws
M4 x 12mm
M4 x 30mm
Washers
Ø6mm
M4-5-6
Spacers
Ø17 x L10mm
Spacers
Ø17 x L5mm
x4
x4 x4x4
Philips Screws
M8 x 25mm
M8 x 45mm
x4
x4 x8 x4 x8
TV Screws / Washers
M-A M-B M-C M-D M-E M-F
Hardware （Wall /Product)
5/16 x 2½ in
(ST8 x 65mm)
Lag Bolts
x4 x1
C
x4
DA
Washers
Ø8mm
x4
B
Open end
wrench
Concrete Wall Anchor
Not for drywall or
wood stud installation

STEP 1-1 Select TV Screw Diameter
Thread screws by hand into the threaded holes on the back of your TV to select which screw
diameter fits your TV.
M6M4 M8
STEP 1-2 Select TV Screw Length
Correct Correct
Too Long
Too Short
- 4 -

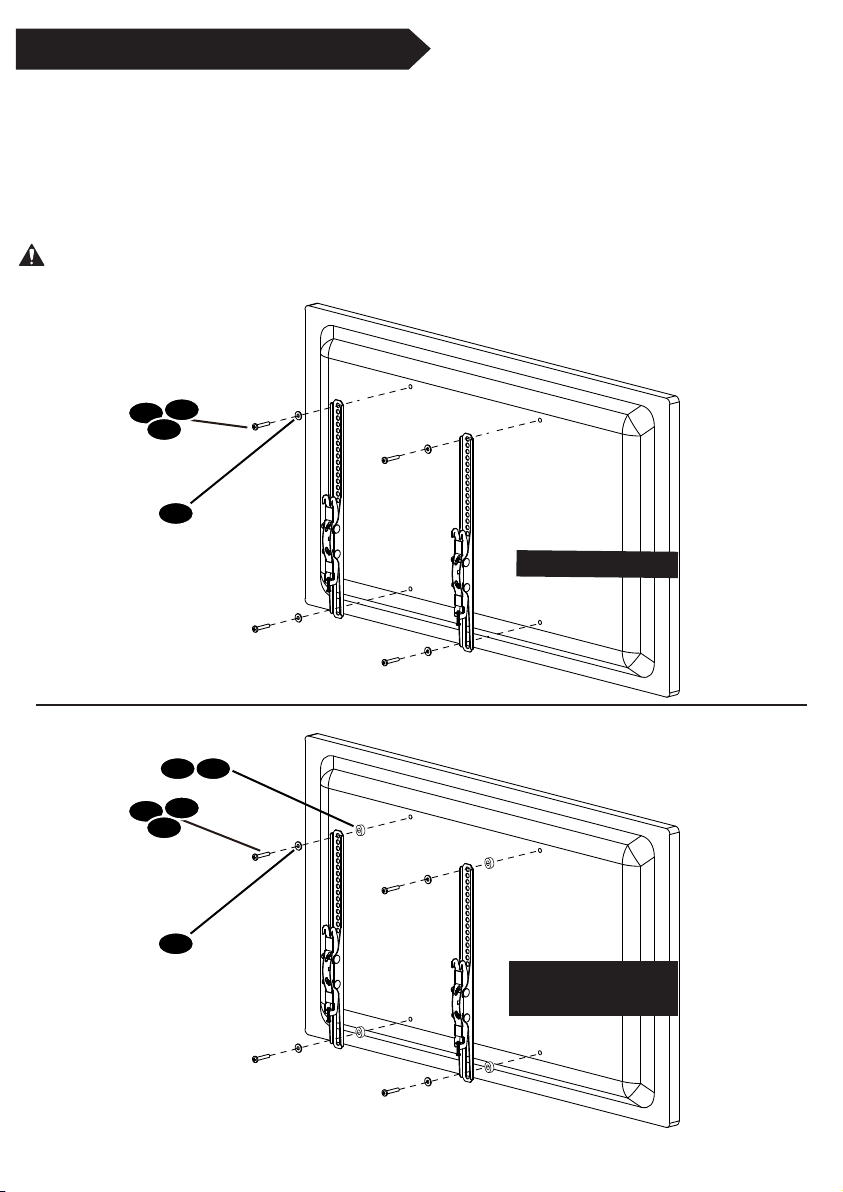

STEP 1-3
Attach the Bracket
Position your brackets over your TV hole pattern - making sure the brackets are centered
and level over the TV hole pattern.
Secure thebrackets using your screw/washer/spacer selection:
(a) for Flat Back
(b) for Round Back / Extra space
CAUTION: Ensure bracket is securely fastened before moving on to the next step.
M-E
M-FM-D
M-A
(a) Flat Back
M-E
(b) Round Back /
Extra Space
Not for M8 screws
Use the shorter screws
Not for M8 screws
- 5 -
M-B
M-C
M-A
Use the longer screws
M-B
M-C

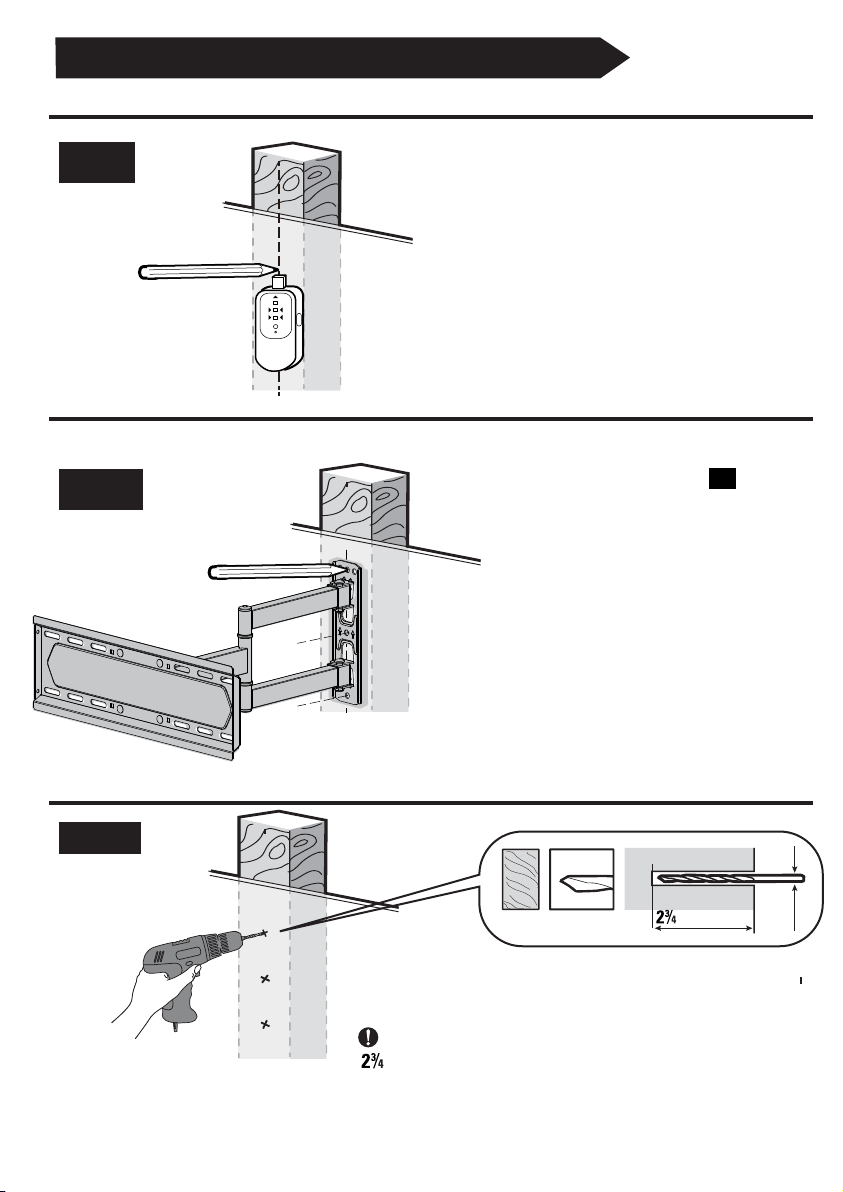

STEP 2A Wall Plate Installation (Wood stud)
2A-1
2A-2
Locate your studs. Verify and
mark the center of the stud by
finding the stud edges using an
awl, a thin nail, or an
edge-to-edge stud finder.
Position the wall plate at
your desired height and line up
the holes with your stud center
line. Level the wall plate and
mark the holes x3.
01
2A-3
Drill pilot holes using a 7/32 in. (5.5 mm)
diameter drill bit.
IMPORTANT: Pilot holes must be
in. (70 mm).
Be sure to drill into the center of thestud.
drilled to a depth of
7/32 in.
Ø5.5 mm
in. (70 mm)
- 6 -

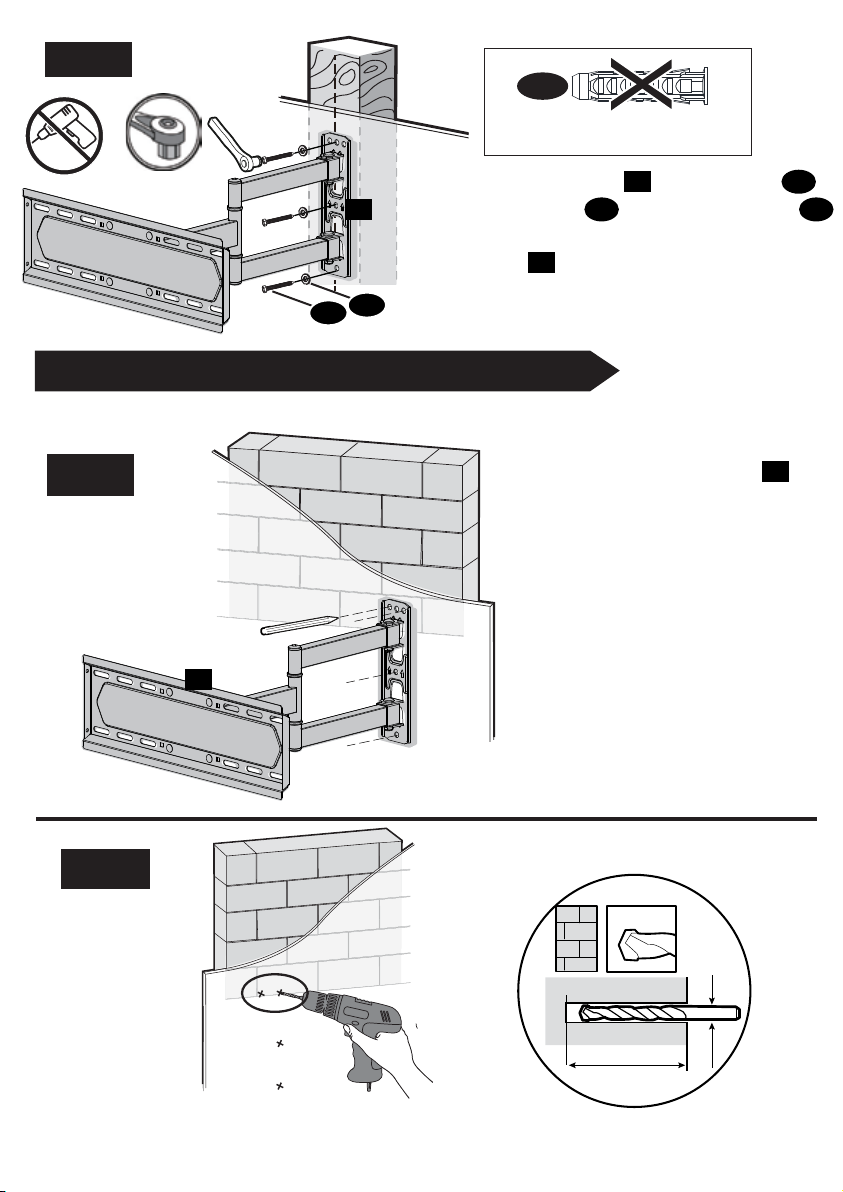

2A-4
01 A
Install wall plate using lag bolts
and washer B . Tighten the lag bolts
until they are pulled firmly against the wall
plate .
01
AB
- 7 -
01
Position the wall plate at
your desired height , level
the wall plate and mark the
pilot hole locations x4.
01
Drill pilot
holes
2B-2
2B-1
2.75in 70 mm
Ø 10 mm
Ø 10 mm
STEP 2B Wall Plate Installation (Concrete or Brick)
AB
No!
For concrete wall installations ONLY
CAUTION:Do not use in drywall or wood
D
2
01

Secure TV with brackets against the
horizontal plate with the pre-assembled
screws
Preassembled
screw
- 8 -
2B-3
AB
D
Concrete Wall
Concrete Wall
STEP 3 Lift and hang TV with brackets onto wall bracket.
01 A
B
01
Install wall plate using lag bolts ,
washer and anchor (not included).
Tighten the lag bolts until they are
pulled firmly against the wall plate .
A
01
No!
02
01

- 9 -
-10°
+5°

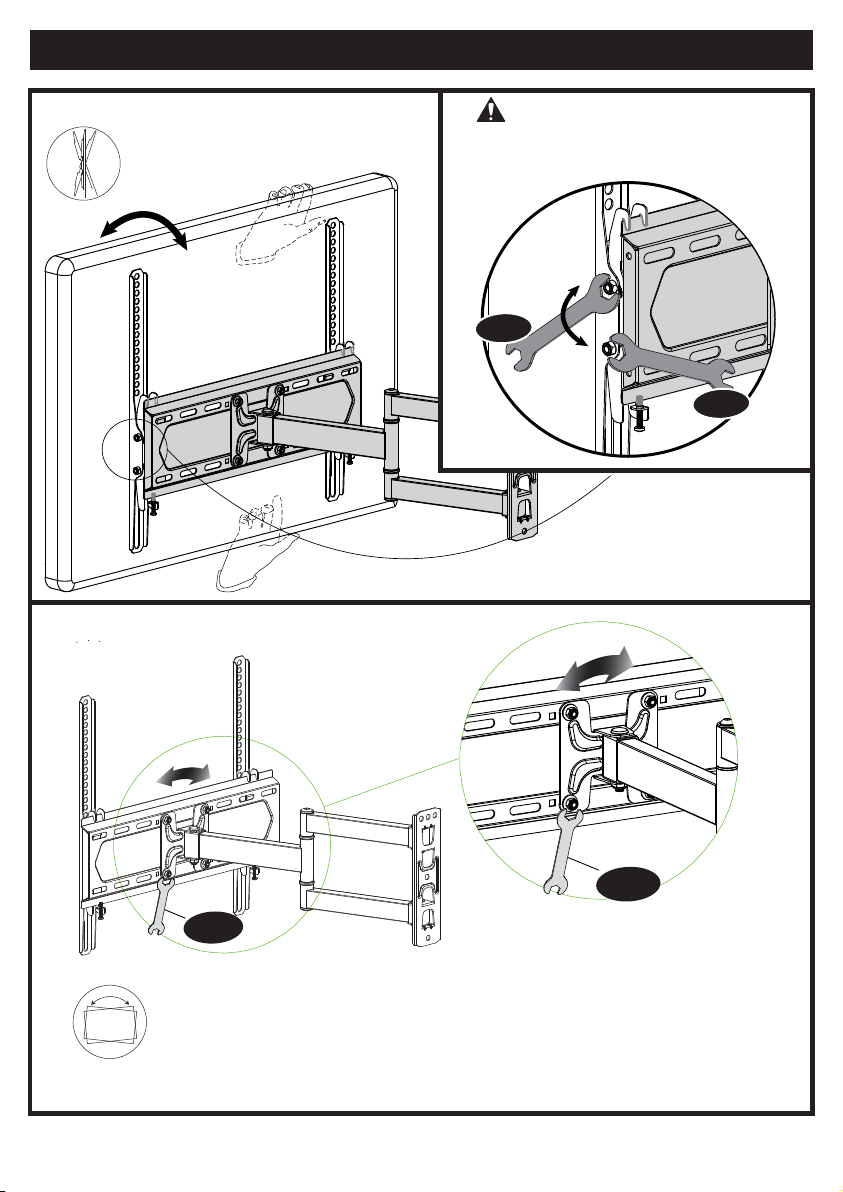

Adjustments
Leveling adjustment (-3°/+3°)
If needed, TV can be leveled ±3 degrees via adjusting the 4 nuts
with the open end wrench.
(Tool-free Tilting Adjustment)
(Leveling)
±3°
If necessary
C
Tighten
Loosen
If TV keeps tilting down, Pull TV to desired
angle then fasten tilting nuts with open
end wrench.
C
± 3°
± 3°
C
C

Product dimensions:
-
5
°
10°
498mm
230mm
425mm
435mm
84mm
- 10 -
MAX:400mm
MIN:75mm
MAX:400mm
MIN:75mm
435mm
-3°/+3°

- 11 -

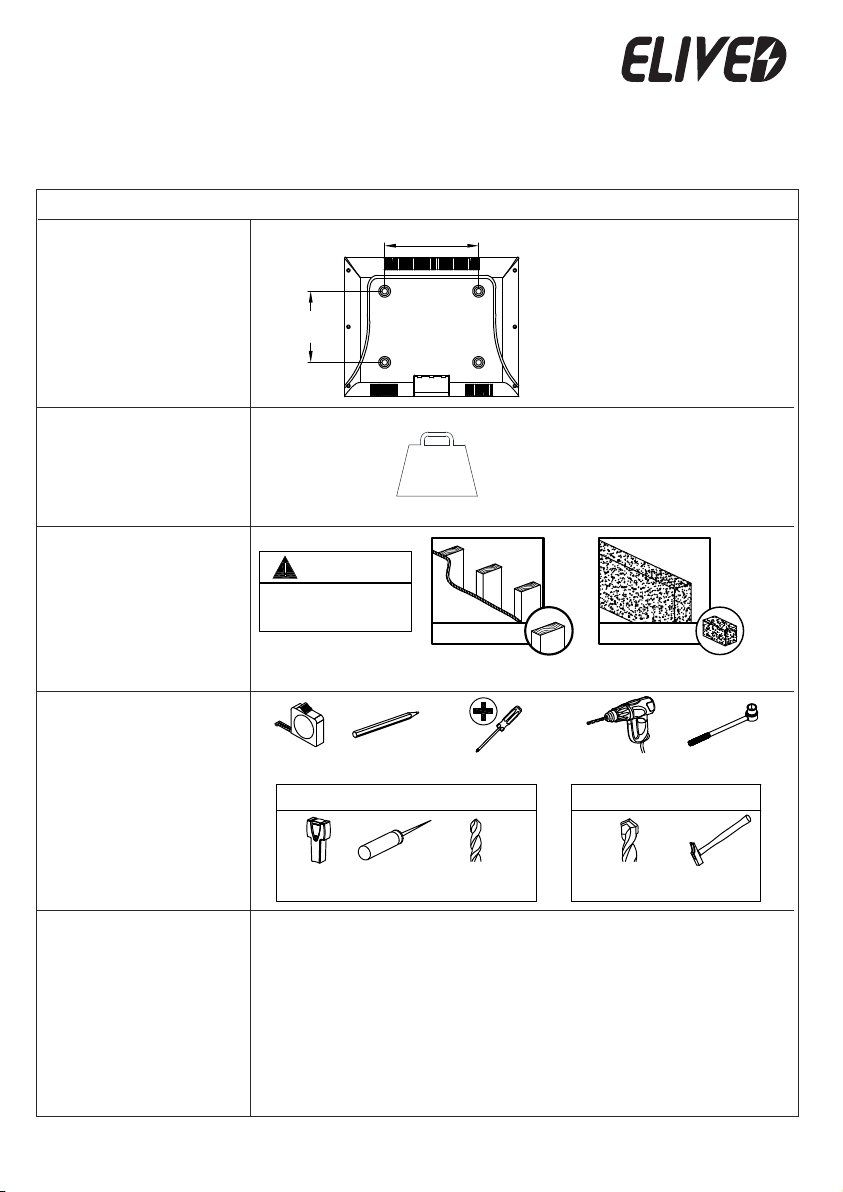

Vor der Installation bestätigen Sie bitte zuerst, ob diese Halterung für Ihr Fernsehapparat geeignet ist!
1
Ist der Abstand der
Montagelöcher von Ihrem
Fernsehapparat zwischen
75x75mm/3x3" und
400x400mm/16x16"?
2
4Werkzeuge für
Installation
(Nicht enthalten)
Ja - Perfekt!
Nein - Diese Halterung ist nicht geeignet!
MAX:400mm/16"
MAX:
400mm/16"
Ja - Perfekt!
Nein - Diese Halterung ist nicht geeignet!
Vorsicht:
Gipskartonwand
mit Holzbalken?
Bandmaß
2M2M
5Sicherheitshinweise
Bitte lesen Sie die Anweisungen sorgfältig vor der Installation durch.
Falls Sie diese Anweisungen nicht verstehen oder Zweifel bezüglich der Sicherheit der
Installation, des Zusammenbaus oder der Verwendung des Produkts haben, kontaktieren Sie
bitte den Kundendienst per E-Mail: [email protected].
●Dieses Produkt ist für die Installation an Wänden mit Holzträgern und Massivbetonwand -
NICHT an einer reinen Gipskartonwand montieren.
●Die Wand muss das Fünffache des Gesamtgewichts des Fernsehapparats und der Halterung
tragen können.
●Unsachgemäße Montage dieses Produkts kann zu Verletzungen und zu den Beschädigungen
an Ihrem Gerät führen. ELIVED haftet nicht für Schäden oder Verletzungen, die durch
unsachgemäße Montage, unsachgemäßen Zusammenbau oder unsachgemäße Verwendung
verursacht wurden.
●Verwenden Sie dieses Produkt nicht für einen anderen Zweck als speziell von ELIVED
angegeben.
Bleistift Kreuzschlitzschraubendreher Elektrobohrer Steckschlüssel
(13mm, 1/2”)
Balkensucher Ahle 5,5mm (7/32”)
Bohreinsatz für Holz
10mm (3/8”)
Bohreinsatz für Stein Hammer
3Woraus besteht
Ihre Wand?
NICHT an einer reinen
Gipskartonwand
anbringen.
Perfekt! Perfekt!
Massivbetonwand?
Montage von Holzbalkenwand Montage von Betonwand
60LBS
27KG
Wiegt IhrFernsehappa-
rat (inkl.Zubehör) weniger
als 27 kg (60 LBS)?
EV011 Bedienungsanleitung
Kabelbinder mit Klettverschluss X5
Wasserwaage X1
Bei Fragen wenden Sie sich bitte an: [email protected]

- 12 -
WARNUNG: Dieses Produkt enthält kleine Teile, die beim Verschlucken zur Erstickungsgefahr führen können. Bevor Sie mit der Installation
beginnen, überprüfen Sie bitte, ob alle Zubehörteile und Ersatzteile vollständig und unbeschädigt sind. Sollten Teile fehlen oder beschädigt sein, senden
Sie den beschädigten Artikel nicht an den Händler zurück; wenden Sie sich bitte an unseren Kundendienst.
Verwenden Sie NICHT beschädigte Teile!
HINWEIS: Es wird nicht das gesamte mitgelieferte Befestigungsmaterial verwendet.
SCHRITT 1-1 TV-Schraubendurchmesser auswählen Siehe Seite 4
Schrauben Sie von Hand in die Gewindebohrungen auf der Rückseite Ihres Fernsehers ein, um auszuwählen, welcher Schraubendurchmesser zu
Ihrem Fernseher passt.
SCHRITT 1-2 Länge der TV-Schraube auswählen Siehe Seite 4
Achten Sie beim Anbringen der Fernseher-Schienen am Flachbildschirm darauf, die Schrauben nicht übermäßig festzuziehen und stellen Sie sicher,
dass die Schrauben nicht bis zum Boden der Befestigungsbohrungen reicht.
SCHRITT 1-3 die Fernseher-Schienen befestigen Siehe Seite 5
Positionieren Sie die Fernseher-Schienen auf dem TV-VESA-Loch, um sicherzustellen, dass die Schienen mittig und eben über dem
TV-VESA-Loch liegen. Sichern Sie die Schienen mit der von Ihnen gewählten Schraube / Unterlegscheibe / Abstandshalter:
(a) für flache Rückseite : Verwenden Sie die kürzeren Schrauben M-A, M-B, M-C. M-E Nicht für M8-Schrauben.
(b) für runde Rückseite / Extra Platz: Verwenden Sie die längeren Schrauben M-A, M-B, M-C. M-E Nicht für M8-Schrauben.
VORSICHT: Stellen Sie sicher, dass die Schiene sicher befestigt ist, bevor Sie mit dem nächsten Schritt fortfahren.
Mitgeliefertes Zubehör Siehe Seite 3
SCHRITT 2A Wandplatteninstallation (Holzbalkenwand) Siehe Seite 6
2A-1 Lokalisieren Sie Ihre Holzpfosten. Überprüfen und markieren Sie die Mitte des Pfostens, indem Sie die Bolzenkanten mit einer Ahle, einem
dünnen Nagel oder einem Balkensucher suchen.
2A-2 Positionieren Sie die Wandplatte (01) in der von Ihnen gewünschten Höhe und richten Sie die Löcher mit der Mittellinie des Pfostens aus.
Nivellieren Sie die Wandplatte aus und markieren Sie die Löcher x3.
2A-3 Bohren Sie Pilotlöcher mit einem 5.5mm (7/32") Bohreinsatz für Holz gebohrt werden.
WICHTIG: Pilotlöcher müssen bis zu einer Tiefe von 70mm (2 ¾ Zoll) gebohrt werden. Achten Sie darauf, in die Mitte des Pfostens zu bohren.
2A-4 Installieren Sie die Wandplatte (01) mit Hilfe von Zugschrauben (A) und Unterlegscheiben (B). Ziehen Sie die Zugschrauben (A) an, bis sie
fest an der Wandplatte (01) gezogen werden. (Vorsicht: Verwenden Sie keinen Dübel, wenn Sie eine Wandplatte an einer Holzbalkenwand
installieren!)
SCHRITT 2B Wandplatteninstallation (Beton oder Ziegel) Siehe Seite 7
2B-1 Positionieren Sie die Wandplatte (01) in der von Ihnen gewünschten Höhe, nivellieren Sie die Wandplatte und markieren Sie die Positionen der Vorbohrung.
2B-2 Vorbohrungen bohren
2B-3 Installieren Sie die Wandplatte (01) mit Hilfe von Zugschrauben (A), Unterlegscheibe (B) und Dübel (nicht enthalten). Ziehen Sie die
Zugschrauben (A) an, bis sie fest an der Wandplatte (01) gezogen werden.
SCHRITT 3 Heben und hängen Sie den Fernseher mit den Fernseher-Schienen [02] an die Wandhalterung [01]. Siehe Seite 8
Sichern Sie den Fernseher mit Schienen an der horizontalen Platte mit den vormontierten Schrauben
Funktionseinstellungen Siehe Seite 9
(Werkzeugfreie Neigungseinstellung)
Wenn es erforderlich sein
Wenn das Fernsehen weiter nach unten kippt, ziehen Sie den Fernseher in den gewünschten Winkel und befestigen Sie dann die Kippmuttern mit
einem Gabelschlüssel.
Fester schrauben
Locker schrauben
(Nivellierung)
Nivellierungseinstellung (-3 ° / + 3 °)
Bei Bedarf kann der TV mit dem Gabelschlüssel durch Verstellen der 4 Muttern um ±3 Grad nivelliert werden
Produktabmessungen Siehe Seite 10

- 13 -

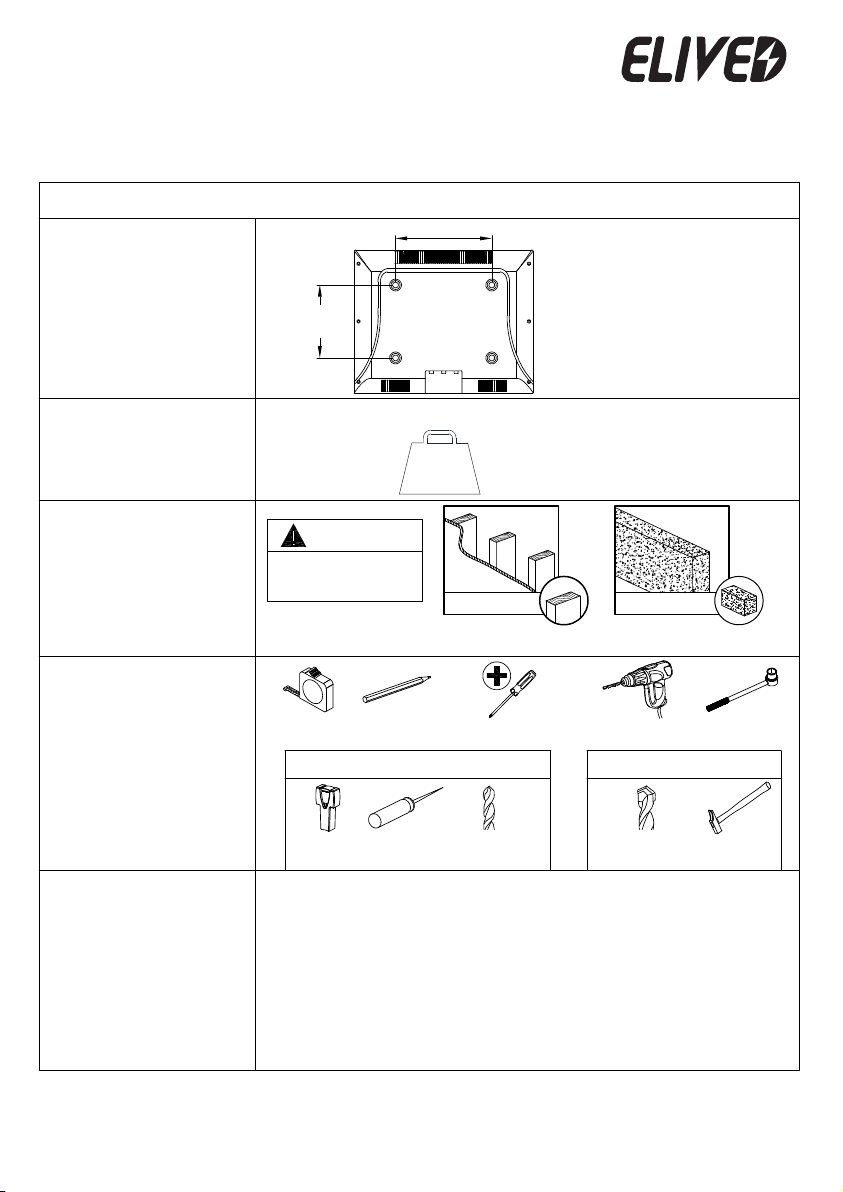

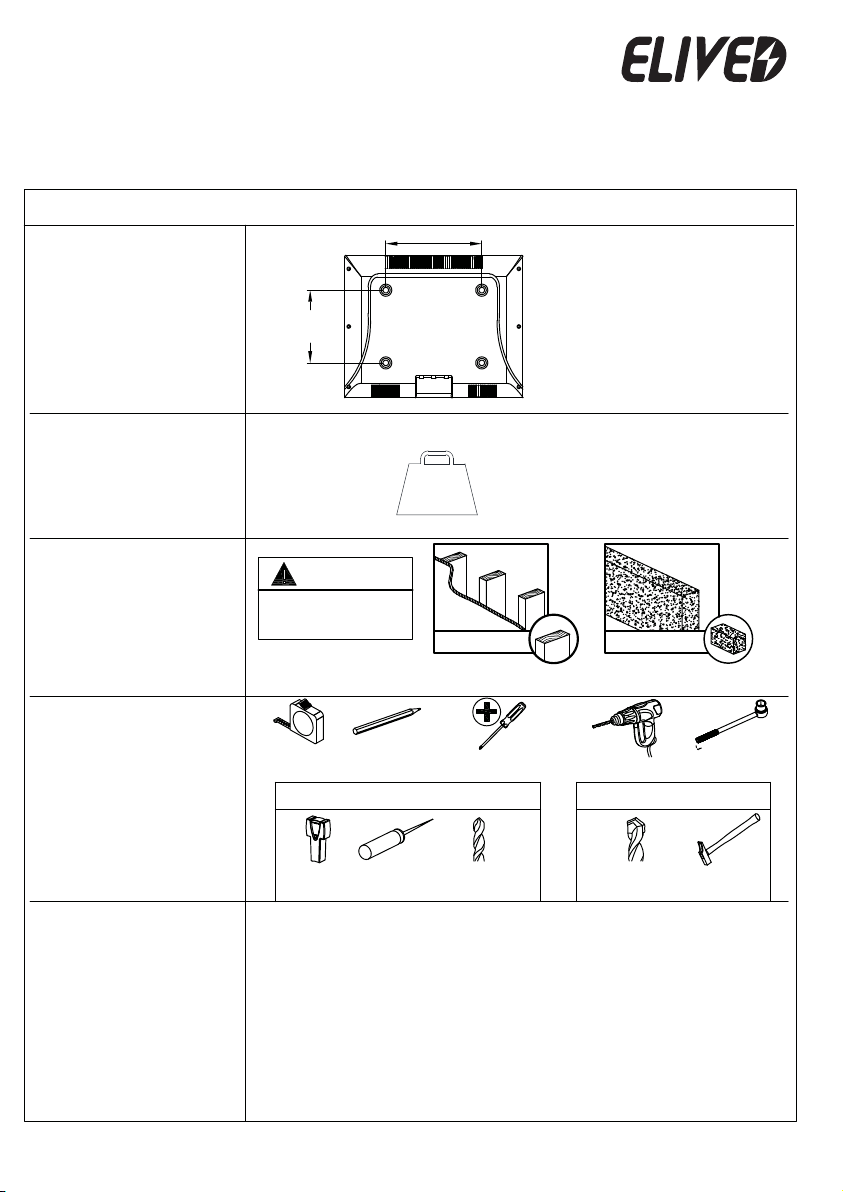

Avant l'installation, veuillez assurer que ce support est adapté à votre téléviseur ou pas !
1Est-ce que la distance
entre des trous de montage
de votre téléviseur
est plus de ou égale à
75x75mm/3x3"
et moins de ou égale à
400x400mm/16x16"?
2Est-ce que votre
téléviseur et des autres
accessoires pèsent
totalement moins de
27 kg (60 LBS)?
4Outils d'installation
(Pas inclus)
Oui - Parfait !
Non - Ce support ne vous convient pas !
MAX:400mm/16"
MAX:
400mm/16"
Oui - Parfait !
Non - Ce support ne vous convient pas !
Attention:
Cloison sèche avec
montant en bois ?
Mètres à ruban
2M2M
5Consignes de
sécurité
Avant l'installation, veuillez attentivement lire ce mode d'emploi.
Si vous ne pouvez pas comprendre ces instructions, ou si vous avez des questions sur la
sécurité de l'installation, de l'assemblage et de l'utilisation, contactez S.V.P. le service client
par email:[email protected]
●Ce produit s'applique au montant en bois, au mur en béton plein - Ne l'installez pas à la
place où il n'y a que la plaque de plâtre
.
●La force portante du mur doit atteindre au moins cinq fois du poids total de votre
téléviseur et du support.
●L'installation incorrecte causera le dommage matériel ou la blessure corporelle. ELIVED
n'assumera aucune responsabilité pour le dommage et la blessure causés par
l'installation incorrecte ou l'utilisation inadéquate.
●N'utilisez pas ce produit pour des autres objectifs non désignés par ELIVED.
Crayon Tournevis Cruciforme Perforateur Clé à cliquet
(13mm, 1/2” )
Détecteur de
montant en bois Alêne 5,5mm (7/32”) Foret à bois
10mm (3/8”)
Foret de maçonnerie Marteau
3De quels genres
matériaux le mur est fait ?
Ne l'installez PAS à la
place où il n'y a que la
plaque de plâtre.Parfait ! Parfait !
Mur en béton plein ?
Installation du montant en bois Installation du mur en béton
60LBS
27KG
EV011 MANUEL D'INSTALLATION
Serre-câbles velcro X5
niveau à bulle d'air X1
Si vous avez aucune question, veuillez n'hésiter pas à nous contacter par [email protected].

AVERTISSEMENT: ce produit contient de petits articles qui pourraient causer un risque d'étouffement en cas d'ingestion. Avant de commencer
l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. Si des pièces sont manquantes ou endommagées, ne renvoyez pas l'article
endommagé à votre revendeur; veuillez contacter notre service client.
N'utilisez jamais de pièces endommagées!
REMARQUE: c'est pas tout le matériel inclus sera utilisé.
Étape 1-1 Sélection du diamètre du vis de TV Voir à la page 4
Vissez les vis à la main dans les trous filetés à l'arrière de votre téléviseur pour sélectionner le diamètre de vis qui convient à votre téléviseur.
Étape 1-3 Attachez le support TV Voir à la page 5
Positionnez vos supports sur le modèle de trous de votre téléviseur - en vous assurant que les supports sont centrés et de niveau sur le modèle de
trous du téléviseur. Fixez les supports à l'aide de votre sélection de vis / rondelle / entretoise:
(a) pour le dos plat: Utilisez les vis plus courtes M-A, M-B, M-C. M-E Pas pour les vis M8.
(b) pour le dos arrondi / espace supplémentaire: Utilisez les vis plus longues M-A, M-B, M-C. M-E Pas pour les vis M8
ATTENTION: assurez-vous que le support est solidement fixé avant de passer à l'étape suivante.
Étape 2A Installation du support TV (Poteau en bois) Voir à la page 6
2A-1 Localisez le poteau de bois. Vérifiez et marquez le centre des montants en trouvant les bords des montants avec un poinçon, un clou fin ou un
détecteur de montants bord à bord.
2A-2 Positionnez la plaque murale (01) à la hauteur souhaitée et alignez les trous avec la ligne centrale de votre poteau de bois. Nivelez la plaque murale
et marquez les trous x3.
2A-3 Percez des trous pilots avec une mèche de 5,5 mm (7/32") de diamètre.
IMPORTANT: les avant-trous doivent être percés à une profondeur de 70mm (2 ¾ in.). Assurez-vous de percer au centre du montant. .
2A-4 Installez la plaque murale (01) avec des tire-fonds (A) et des rondelles (B). Serrez les tire-fonds (A) jusqu'à ce qu'ils soient fermement tirés contre
la plaque murale (01). (Chevilles de mur en béton: Installation seulement pour en mur en béton plein. ATTATION:Ne l'installez PAS à la place où il
n'y a que la plaque de plâtre ou le bois.
Étape 2B Installation du support TV (Béton ou brique) Voir à la page 7
2B-1 Positionnez la plaque murale (01) à la hauteur souhaitée, nivelez la plaque murale et marquez les emplacements des quatres trous pilotes.
2B-2 Percez des trous pilots
2B-3 Installez la plaque murale (01) avec des tire-fonds (A), la rondelle (B) et l'ancrage. Serrez les tire-fonds (A) jusqu'à ce qu'ils soient fermement
tirés contre la plaque murale (01).
ÉTAPE 3 Soulevez et accrochez le téléviseur avec les supports [02] sur le support mural [01] Voir à la page 8
Fixez le téléviseur avec des supports contre la plaque horizontale avec les vis pré-montées.
Adjustements Voir à la page 9
(Réglage de l'inclinaison sans outil)
Si nécessaire
Si le téléviseur continue de s'incliner vers le bas, tirez le téléviseur à l'angle souhaité, puis fixez les écrous d'inclinaison avec une clé à fourche.
Serrer
Desserrer
(Nivellement)
Réglage de la mise à niveau (-3 ° / + 3 °)
Si nécessaire, le téléviseur peut être mis à niveau de ± 3 degrés en ajustant les 2 vis avec la clé plate.
Dimensions de produit Voir à la page 10
Étape 1-2 Sélection de la longeur du vis de TV Voir à la page 4
Lors de la fixation des supports à l'écran plat, fais attention à à ne pas trop serrer les vis et assurez-vous que les vis ne atteindre pas le fond des trous de
montage.
Matériaux inclus Voir à la page 3
- 14 -

- 15 -
Antes de comenzar a instalar este soporte mural para tv , favor confirme si es el adecuado para su televisor!
1Los orificios posteriores
de su televisor tienen una
distancia mayor o igual a
75x75mm/3x3"
y menor o igual a
400x400mm/16x16"?
2El peso de su televisor
y los demás accesorios
en total es menor a 27 kg
(60 LBS)?
4Herramientas
necesarias para su
instalación
(No incluido)
Si - Es el adecuado!
No - Este soporte no es el adecuado!
MAX:400mm/16"
MAX:
400mm/16"
Si - Es el adecuado!
No - Este soporte no es el adecuado!
Atención:
Instalar en paredes
con pilares de madera?
Cinta Métrica
2M2M
5Advertencias de
seguridad
Antes de la instalación favor de leer en detalle el manual de instrucciones.
Si no comprende el manual de instrucciones, la instalación segura del producto, o si en el
montaje y/o la utilización tiene alguna duda, favor de contactarse vía mail a nuestro servicio al
cliente：
[email protected] .
●Este producto es apto para paredes con pilares de madera, y muro de hormigón sólido - No
instalar en paredes de solo yeso.
●La capacidad de soporte de la pared debe ser cinco veces más que el peso total del televisor
y el soporte.
●La instalación incorrecta puede producir daños al producto o lesiones al usuario. Cualquier
pérdida o daño debido por la mala instalación o uso indebido, ELIVED no asume ninguna
●Favor NO utilizar el producto de ELIVED para otros usos no asignados
Lápiz Destornillador de Cruz Taladro Eléctrico Juego de llaves
(13mm, 1/2” )
Detector de
MaderaPunzón 5,5mm (7/32”)
Broca para Madera
10mm (3/8”)
Broca de Impacto Martillo
3La pared de que
material esta construida?
En paredes de yeso o
derivados no se debe
instalar. Perfecto ! Perfecto !
Instalar en paredes de
hormigón sólido ?
Instalación en pared con pilares de madera Instalación en pared de hormigón
60LBS
27KG
responsabilidad.
EV011 Instrucciones de Instalación
Ataduras cables de velcro X5
Nivelador X1
Si tienes alguna duda, por favor de contáctenos a través de: [email protected].

- 16 -
Advertencia: Este producto contiene piezas pequeñas, si por error se ingiere, puede provocar peligro de asfixia. Antes de comenzar la instalación,
favor compruebe que todos los accesorios y piezas de repuesto estén completas y sin daño alguno. Si faltan o están dañadas, no devuelva el artículo
dañado a su distribuidor; por favor contacte a nuestro equipo de servicio al cliente.
¡Nunca use piezas dañadas!
Atención: No todas las piezas se utilizarán.
Paso 1-1 Elegir el diámetro del tornillo de TV Ver página 4
Enrosque los tornillos con la mano en los agujeros roscados en la parte posterior de su televisor para seleccionar qué diámetro de tornillo se ajusta a su
televisor.
Paso 1-3 Instalar las varillas del soportes al televisor Ver página 5
Coloque los soportes sobre el orificio VESA de su televisor, asegurándose de que los soportes estén centrados y nivelados sobre el orificio VESA del
televisor. Asegure los soportes con el tornillo / arandela / separador que eligió:
(a) para TV Plano: Use los tornillos más cortos M-A, M-B, M-C. Arandela M-E no para tornillos M8.
(b) para TV Curva / Espacio Extra: Use los tornillos más largos M-A, M-B, M-C. Arandela M-E no para tornillos M8.
Atención: Favor de asegurarse que quede firmemente estable para poder continuar con los siguientes pasos de la instalación.
Paso 2A Instalación en pared con pilares de madera Ver página 6
2A-1 Localice sus pilares de madera. Verifiquela y marque el centro de los pilares al encontrar los bordes de los postes utilizando un punzón, un clavo
delgado o un detector de madera.
2A-2 Coloque la placa de pared (01) a la altura deseada y alinee los agujeros con la línea central de sus pilares de madera. Nivele la placa de pared y
marque los agujeros X3.
2A-3 Perfore orificios piloto con una broca de 5,5 mm (7/32") de diámetro.
IMPORTANTE: los agujeros piloto deben perforarse a una profundidad de 70 mm(2 ¾pulgadas). Asegúrese de perforar en el centro del pilares de
madera.
2A-4 Instale la placa mural (01) usando pernos de retraso (A) y arandelas (B). Apriete los pernos de retraso (A) hasta que se presionen firmemente
contra la placa mural (01). (Atención: Al momento de instalar el panel en la pared con pilares de madera, favor no usar los tacos/tarugos para la pared
de hormigón!)
Paso 2B Instalar la placa mural (hormigón o ladrillo) Ver página 7
2B-1 Coloque la placa mural (01) a la altura deseada, nivele la placa mural y marque las ubicaciones de los agujeros piloto.
2B-2 Taladrar agujeros piloto.
2B-3 Instale la placa mural (01) usando los pernos de retraso (A) y la arandela (B). Apriete los pernos de retraso (A) hasta que se presionen
firmemente contra la placa mural (01).
Paso 3 Colgar y sujetar del televisor con soportes [02] a la placa mural [01].
Asegure la TV con soportes contra la placa horizontal con los tornillos premontados.
Funciones de regulación Ver página 9
(El ajuste de inclinación sin herramienta)
Si necesario
Si la televisión sigue cayendo, ajuste la TV al ángulo deseado y luego apriete las tuercas de inclinación con una llave de boca abierta.
Atornillar
Aflojar
Regulación de nivel (-3°/+3°)
Si es necesario, la TV se puede nivelar ±3 grados ajustando los 2 tornillos con la llave de extremo abierto.
Dimensiones del producto Ver página 10
Paso 1-2 Elija la longitud del tornillo de TV Ver página 4
Cuando fije los soportes a la pantalla plana, tenga cuidado de no apretar demasiado los tornillos y asegúrese de que los tornillos no toquen fondo en
los orificios de montaje.
Accesorios y piezas Ver página 3

- 17 -
Prima di iniziare l'installazione, per prima cosa conferma se questo Supporto è ideale per te!
1La distanza dei fori di
installazione TV sono
superiore/uguale a
75x75 mm/3x3" e
inferiore /uguale a
400x400mm/16x16"?
2Il tuo televisore
(inclusi accessori) pesa
totalmente inferiore a
27 KG (60LBS)?
4Utensili per
installazione
(Non incluso)
Sì - Ideale!
No - Questo supporto non va!
MAX:400mm/16"
MAX:
400mm/16"
Sì - Ideale!
No - Questo supporto non va!
Cautela:
Muro secco con i
pilastri in legno?
Metro a nastro
2M2M
5Cautele per
sicurezza
Leggi attentamente le istruzioni prima di installazione.
Se non puoi comprendere queste istruzioni o se vi sono dubbi sull'installazione sicura,
sull'assemblaggio e sull'utilizzo di questo prodotto, contatta il Servizio Clienti tramite e-mail:
[email protected].
●Questo prodotto è progettato per pilastri in legno e muri in calcestruzzo solido - NON
installarlo in soli cartongessi.
●Il muro deve essere capace di portare almeno cinque volte il peso totale del televisore e del
supporto.
●Non applicare questo prodotto ad altri scopi non indicati da ELIVED.
●L'installazione errata potrebbe causare danni al prodotto o lesioni personali. ELIVED
non si assume alcuna responsabilità per danni o lesioni causate da installazione impropria o uso
Matita Cacciavite a croceTrapano elettrico Chiave a tubo
13mm (1/2”)
Rivelatore di
pilastro in legno Punteruolo
5,5mm (7/32”)
Punta da
trapano per legno
10mm (3/8”)
Punta da trapano
a percussione Martello
3Di che materiale è
fatto il muro?
Non installarlo in un
posto solo in cartongesso.
Ideale! Ideale!
Muro in calcestruzzo
solido ?
Installazione di pilastri in legno Installazione sui muri di calcestruzzo
improprio.
60LBS
27KG
EV011 Istruzioni di installazione
Fascette per cavi in velcro X5
Livella a Bolla X1
Per qualsiasi problema riscontrato, ti preghiamo di contattarci: [email protected].

Avvertenza: Questo prodotto contiene piccoli articoli che potrebbe causare il pericolo di soffocamento se ingoiati. Prima di iniziare l'installazione,
controlla se tutti gli accessori e parti siano inclusi e non danneggiati. In caso di perdita o danni, non restituire l'articolo danneggiato al proprio rivenditore;
si prega di contattare il nostro servizio clienti.
Non usare mai parti danneggiate!
Nota: Non verranno utilizzati tutte le parti incluse.
Passo 1-1 Selezionare il diametro della vite TV Vedi pagina 4
Infilare le viti a mano nei fori filettati sul retro della TV per selezionare il diametro della vite adatto alla TV.
Passo 2A Installazione sul muro con i pilastri in legno Vedi pagina 6
2A-1 Trova i tuoi pilastri in legno. Verifica e segna il centro dei perni trovando i bordi dei perni utilizzando un punteruolo, un chiodo sottile o un
rivelatore di pilastro in legno.
2A-2 Posizionare la piastra a parete (01) all'altezza desiderata e allineare i fori con la linea centrale del pilastri in legno. Livellare la piastra a muro e
segnare i fori X3.
2A-3 Praticare i fori pilota usando una punta da 5,5 mm (7/32") di diametro.
IMPORTANTE: i fori pilota devono essere eseguiti a una profondità di 70 mm (2 ¾ pollici). Assicurati di forare al centro del pilastri in legno.
2A-4 Installare la piastra a muro (01) usando i bulloni (A) an e le rondelle (B). Stringere i bulloni (A) fino a quando non vengono tirati saldamente
contro la piastra a muro (01). (Cautela: Quando si installa la piastra a muro sul muro con pilastri in legno, non utilizzare i tasselli per il muro in
calcestruzzo!)
Passo 2B Installa la piastra a muro sul muro (calcestruzzo o blocco) Vedi pagina 7
2B-1 Posizionare la piastra a muro (01) all'altezza desiderata, livellare la piastra a muro e contrassegnare le posizioni dei fori pilota.
2B-2 Praticare i fori pilota.
2B-3: Installare la piastra a muro (01) usando i bulloni (A) e la rondella (B). Stringere i bulloni (A) fino a quando non vengono tirati saldamente contro la
piastra a muro (01).
Installare la piastra a muro (01) usando i bulloni (A) e la rondella (B). Stringere i bulloni (A) fino a quando non vengono tirati saldamente contro la piastra
a muro (01).
Passo 3 Appendi e fissa la TV con le staffe [02] alla piastra a muro [01]. Vedi pagina 8
Fissare la TV con le staffe contro la piastra orizzontale con le viti preassemblate
Regolazioni di funzione Vedi pagina 9
(Regolazione dell'inclinazione senza attrezzi)
Se necessario
Se la TV continua a inclinarsi verso il basso, tirare la TV all'angolazione desiderata, quindi fissare i dadi inclinabili con una chiave aperta.
Stringere
Allentare
(Livellamento)
Regolazione di livellamento (-3°/+3°)
Se necessario, la TV può essere livellata di ±3 gradi regolando le 2 viti con la chiave aperta.
Dimensioni del prodotto Vedi pagina 10
Passo 1-2 Selezionare Lunghezza vite TV Vedere pagina 4
Quando si installa la staffa su uno schermo piatto, fare attenzione a non stringere eccessivamente le viti e assicurarsi che le viti non sfondino nei fori
di montaggio.
Passo 1-3 Installa barre verticali al televisore Vedi pagina 5
Posiziona le staffe sul foro TV VESA - assicurandoti che le staffe siano centrate e livellate sul foro TV VESA. Fissare le staffe con la vite / la
rondella / il distanziatore scelti:
(a) per TV a Schiena Piatta: Utilizzare le viti più corte M-A, M-B, M-C. M-E Non per viti M8.
(b) per TV Curva / Spazio Extra: Utilizzare le viti più lunghe M-A, M-B, M-C. M-E Non per viti M8.
Cautela: Assicura che le barre verticali siano ben fissate prima di eseguire il prossimo passo.
Accessori e parti Vedi pagina 3
- 18 -

- 19 -

- 20 -
