Elko iNels RFSAI-62B User manual

02-8/2018 Rev.1
RFSAI-62B
Dual Band wireless switching component input button
EN
Made in Czech Republic
Characteristics /
• Switching component with 2 relay outputs are used to control appliances and lights. Internal
terminals can connect two existing buttons in the wiring.
• They can be combined with detectors, controllers, iNELS RF Control or system components..
• The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance
cover.
• It enables connection of the switched load up to 2x 8 A (2x 2 000 W).
• Function: button, impulse relay and time function of delayed start or return with time setting
range of 2s-60min. It is possible to assign any function to each output relay.
• External button is programmed as a wireless button.
• Input is not galvanic isolated!
• Each output can be controlled by up to 12/12 channels (1 channel represents 1 button on the
controller).
• The programming button on the unit is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control2(RFIO2), it is possible to set the repeater function
via the RFAF/USB service device.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO2that support this feature.
• Communication frequency with bidirectional protocol iNELS RF Control (RFIO2).

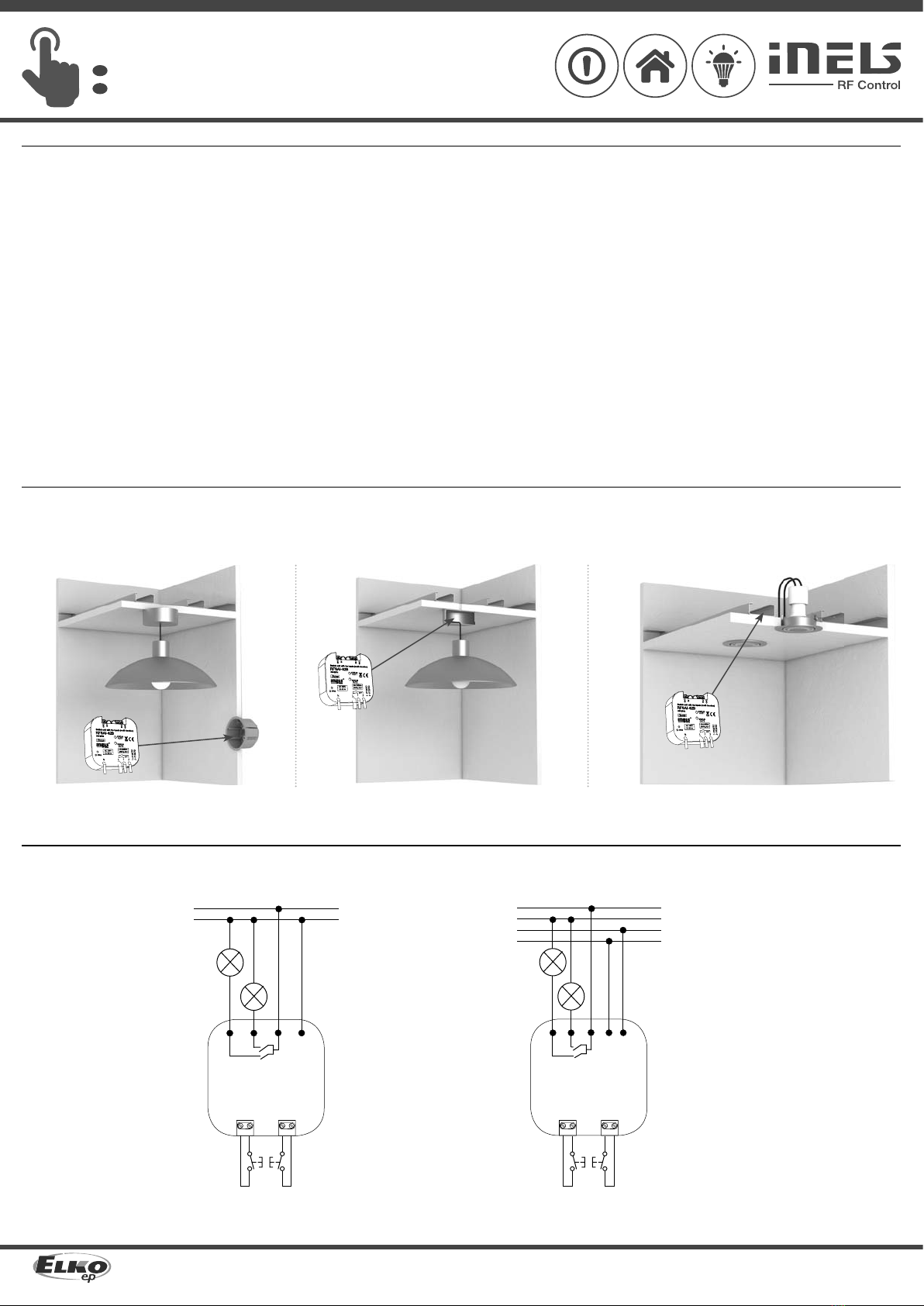

Assembly /
Connection /
mounting in an installation box /
(even under the existing button / switch) mounting into the light cover / ceiling mounted /
RFSAI-62B/230V
RFSAI-62B/120V
RFSAI-62B/24V
1/7
L
N
L N
12
12-24 AC/DC
L
N
A2 A1
12
Dvojkanálový spínací bezdrôtový prvok so vstupom pre tlačidlo
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Telefón: [phone] | E-mail: [e-mail]
Charakteristika
• Spínací prvok s 2 výstupnými relé slúži na ovládanie spotrebičov a svetiel. Na interné svorky mož-
no pripojiť 2 existujúce tlačidlá v elektroinštalácii.
• Možno ho kombinovať s Detektormi, Ovládačmi alebo Systémovými prvkami iNELS RF Control.
• Vyhotovenie BOX ponúka montáž priamo do inštalačnej krabice, podhľadu alebo krytu
ovládaného spotrebiča.
• Umožňuje pripojenie spínanej záťaže do 2x 8 A (2x 2 000 W).
• Funkcie: tlačidlo, impulzné relé a časové funkcie oneskoreného rozbehu alebo návratu s časovým
nastavením 2s-60 min. Ku každému výstupnému relé možno priradiť ľubovoľnú funkciu.
• Externé tlačidlo sa programuje rovnako ako bezdrôtové.
• Vstup nie je galvanicky oddelený.
• Každý z výstupov môže byť ovládaný až 12/12 kanálmi (1 kanál predstavuje jedno tlačidlo na
ovládači).
• Programovacie tlačidlo na prvku slúži tiež ako manuálne ovládanie výstupu.
• Možnosť nastavenia stavu pamäti pri výpadku prúdu.
• U prvkov označených ako iNELS RF Control2(RFIO2) je možné nastaviť funkciu opakovača (repe-
atru) prostredníctvom servisného zariadenia RFAF/USB.
• Dosah až 200 m (na voľnom priestranstve), v prípade nedostatočného signálu medzi ovládačom a prv-
kom použite opakovač signálu RFRP-20 alebo prvky s protokolom RFIO2, ktoré túto funkciu podporujú.
• Komunikačná frekvencia s obojsmerným protokolom iNELS RF Control2(RFIO2).
Montáž
Zapojenie
montáž do inštalačnej krabice (i pod
existujúce tlačidlo / vypínač)
montáž do krytu svietidla montáž do podhľadu

02-8/2018 Rev.1
RFSAI-62B
Dual Band wireless switching component input button
EN
Made in Czech Republic
☺
☺
☺
☺

RFRP-20
☺
Radio frequency signal penetration through various construction materials /
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards reinforced concrete metal partitions common glass
For more information, see“Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures
Indication, manual control /
button /
terminal board /
LED OUT1
• Terminal board - connection for external button.
• LED STATUS OUT1 - device status indication for channel 1,
LED STATUS OUT2 - device status indication for channel 2.
Indicators of memory function:
On - LED blinks x 3.
Off - The LED lights up once for a long time.
• Manual control is performed by pressing the PROG button for < 1s.
• Programming is performed by pressing the PROG button for 3-5s.
In the programming and operating mode, the LED on the
component lights up at the same time each time the button is
pressed - this indicates the incoming command.
terminal board /
LED OUT2
Compatibility /
The device can be combined with all system components, controls and devices
of iNELS RF Control and iNELS RF Control2.
The detector can be assigned an iNELS RF Control2(RFIO2) communication pro-
tocol.
Channel selection /
Channel selection is done by pressing the PROG buttons for 1-3s.
After button release, LED is flashing indicating the output channel: red (1) or green
(2). All other signals are indicated by corresponding color of LED for each channel.
PROG <3s
1 x
2/7
Dvojkanálový spínací bezdrôtový prvok so vstupom pre tlačidlo
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Telefón: [phone] | E-mail: [e-mail]
Priestup rádiofrekvenčných signálov rôznymi stavebnými materiálmi
tehlové steny drevené konštrukcie so sádrokart.
doskami vystužený betón kovové prepážky bežné sklo
Podrobnejšie informácie nájdete v“Instalačním manuálu iNELS RF Control”:
https://www.elkoep.cz/katalogy
Indikácia, manuálne ovládanie
tlačidlo PROG
svorkovnica • Svorkovnica - pripojenie pre externé tlačidlo.
• LED STATUS OUT1 - indikácia stavu prístroja pre kanál 1,
LED STATUS OUT2 - indikácia stavu prístroja pre kanál 2.
Indikácia pamäťovej funkcie:
zapnutá - LED 3x preblikne.
vypnutá - LED 1x dlho zasvieti.
• Manuálne ovládanie sa prevádza stlačením tlačidla PROG
< 1s.
• Programovanie sa prevádza stlačením tlačidla PROG 3-5s.
V programovacom a mazacom režime pri každom stlačení
tlačidla ovládača súčasne dlho zasvieti LED na prvku - indi-
kuje tým príjem povelu.
Kompatibilita
Prvok možno kombinovať so všetkými systémovými prvkami, ovládačmi a prv-
kami systému iNELS RF Control a iNELS RF Control2.
K prvku možno priradiť i detektory označených komunikačným protokolom
iNELS RF Control2(RFIO2).
Voľba kanálu
Voľba kanálu sa vykonáva stlačením PROG tlačidla na 1-3s.
Po uvoľnení tlačidla preblikne červená alebo zelená LED, signalizujúca výstupný
kanál. Všetka ďalšia signalizácia je indikovaná príslušnou farbou LED.
svorkovnica

02-8/2018 Rev.1
RFSAI-62B
Dual Band wireless switching component input button
EN
Made in Czech Republic
13
PROG <5s
1 x PROG < 1s 1 x
13
PROG <5s
1 x PROG < 1s 1 x

1 x

1 x

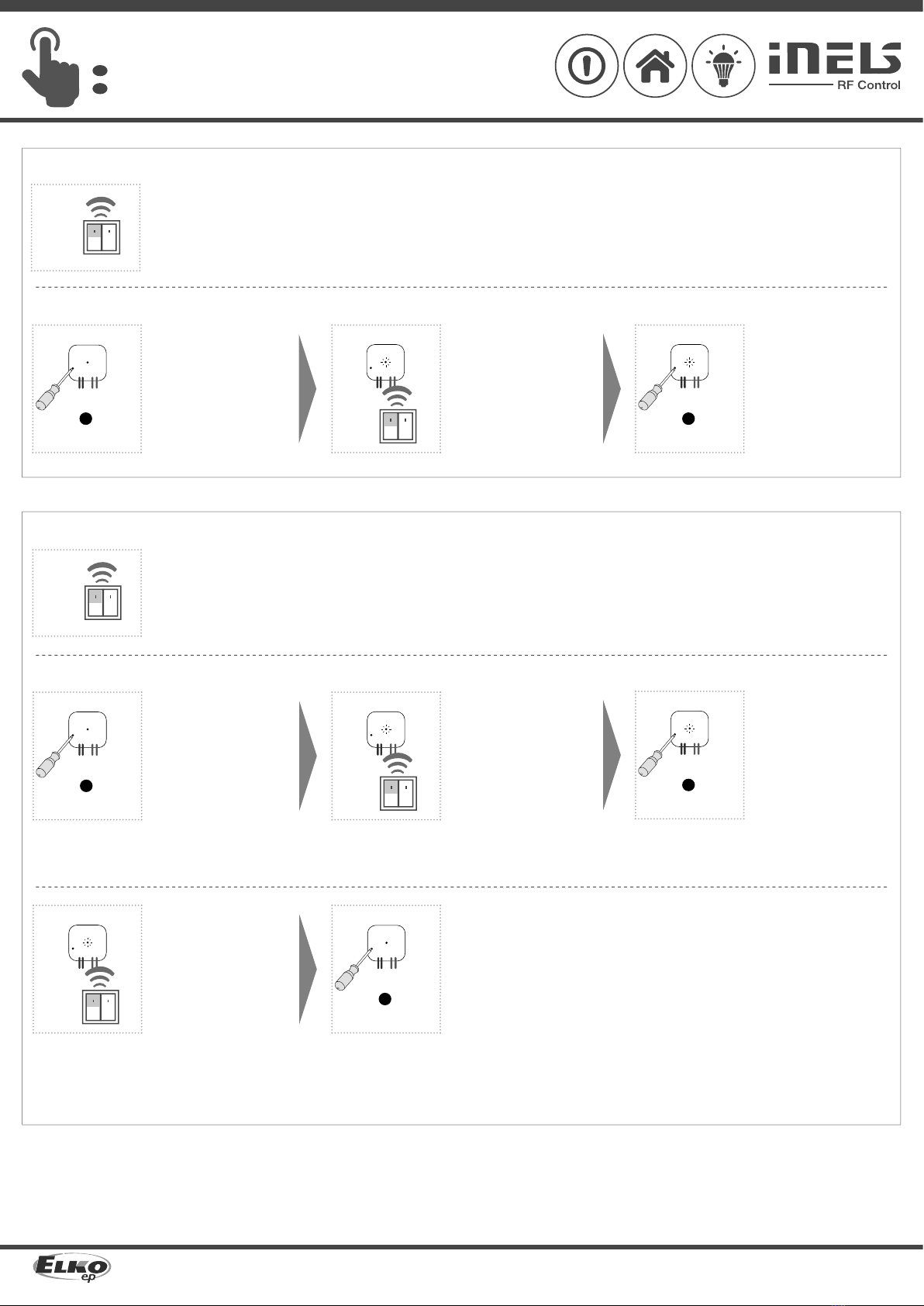

Functions and programming with RF transmitters /
Function button /
Description of button /
The output contact will be closed by pressing the button and opened by releasing
the button.
For the correct execution of individual commands (press = closing / releasing the
button = opening), the time delay between these commands must be a min of .
1s (press - delay 1s - release).
Programming /
Press of programming but-
ton on receiver RFSAI-62B
for 3-5 second will activate
receiver RFSAI-62B into pro-
gramming mode. LED is flash-
ing in 1s interval.
Select and press one button
on wireless switch, to this but-
ton will be assigned function
Button.
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.
Function switch on /
Description of switch on /
The output contact will be closed by pressing the button.
Programming /
Press of programming but-
ton on receiver RFSAI-62B
for 3-5 second will activate
receiver RFSAI-62B into pro-
gramming mode. LED is flash-
ing in 1s interval.
Two presses of your selected
button on the RF transmitter
assigns the function switch on
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.
2

1 x
2

2 x
3/7
3
PROG <5s
1 x PROG < 1s 1 x

1 x
1

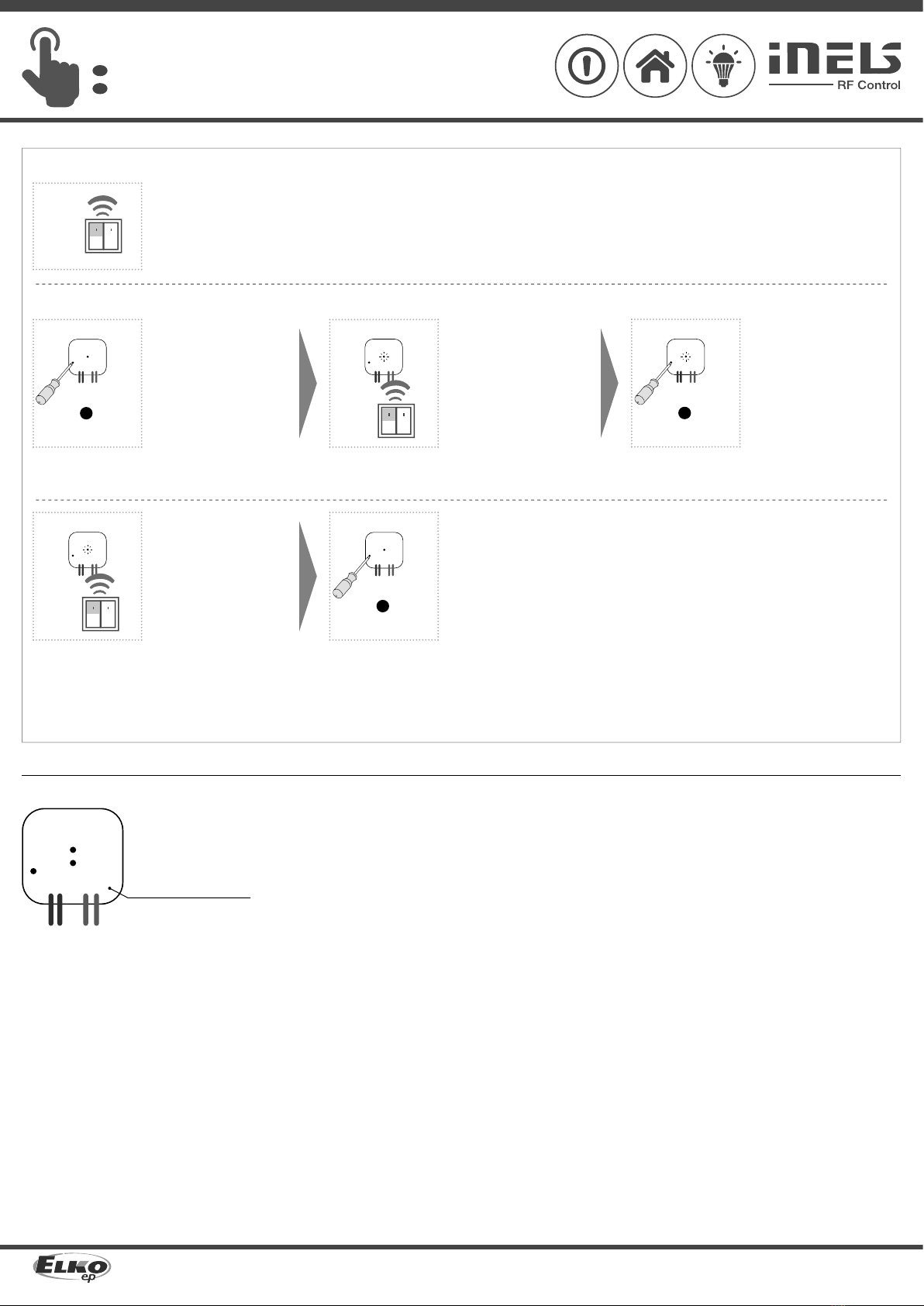

Function switch off /
Description of switch o /
The output contact will be opened by pressing the button.
Programming /
Press of programming but-
ton on receiver RFSAI-62B
for 3-5 second will activate
receiver RFSAI-62B into pro-
gramming mode. LED is flash-
ing in 1s interval.
Three presses of your selected
button on the RF transmitter
assigns the function switch off
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.
2

3 x
Dvojkanálový spínací bezdrôtový prvok so vstupom pre tlačidlo
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Telefón: [phone] | E-mail: [e-mail]
Funkcie a programovanie RF ovládačmi
Funkcia tlačidlo
Popis funkcie tlačidlo
Výstupný kontakt stlačením tlačidla zopne, uvoľnením tlačidla rozopne.
Pre správne vykonanie jednotlivých povelov (stlačenie = zopnutie / uvoľnenie tla-
čidla = rozopnutie) musí byť časové oneskorenie medzi týmito povelmi min. 1s
(stlačenie - oneskorenie 1s - uvoľnenie).
Programovanie
Stlačením programovacieho
tlačidla na prvku RFSAI-62B
na dobu 3 - 5s sa uvedie pr-
vok do programovacieho re-
žimu. LED bliká v intervale 1
sekundy.
Stlačenie Vami zvoleného tla-
čidla na RF ovládači priradí funk-
ciu tlačidlo. Stlačením programovacieho
tlačidla na prvku RFSAI-62B na
dobu kratšiu ako 1 sekunda sa
ukončí programovací režim,
LED zasvieti podľa nastavenej
pamäťovej funkcie.
Funkcia zopnúť
Popis funkcie zopnúť
Výstupný kontakt stlačením tlačidla zopne.
Programovanie
Stlačením programovacieho
tlačidla na prvku RFSAI-62B
na dobu 3 - 5s sa uvedie pr-
vok do programovacieho re-
žimu. LED bliká v intervale 1
sekundy.
Dve stlačenia Vami zvoleného
tlačidla na RF ovládači priradia
funkciu zopnúť (medzi jednotli-
vými stlačeniami musí byť one-
skorenie 1s).
Stlačením programovacieho
tlačidla na prvku RFSAI-62B na
dobu kratšiu ako 1 sekunda sa
ukončí programovací režim,
LED zasvieti podľa nastavenej
pamäťovej funkcie.
Funkcia vypnúť
Popis funkcie vypnúť
Výstupný kontakt stlačením tlačidla rozopne.
Programovanie
Stlačením programovacieho
tlačidla na prvku RFSAI-62B
na dobu 3 - 5s sa uvedie pr-
vok do programovacieho re-
žimu. LED bliká v intervale 1
sekundy.
Tri stlačenia Vami zvoleného
tlačidla na RF ovládači priradia
funkciu vypnúť (medzi jednotli-
vými stlačeniami musí byť one-
skorenie 1s).
Stlačením programovacieho
tlačidla na prvku RFSAI-62B na
dobu kratšiu ako 1 sekunda sa
ukončí programovací režim,
LED zasvieti podľa nastavenej
pamäťovej funkcie.

02-8/2018 Rev.1
RFSAI-62B
Dual Band wireless switching component input button
EN
Made in Czech Republic
23
PROG < 1s
1 x

4 x

1 x

1 x
PROG <5s
1 x
1
3
PROG > 5s
1 x
1
PROG <5s
1 x

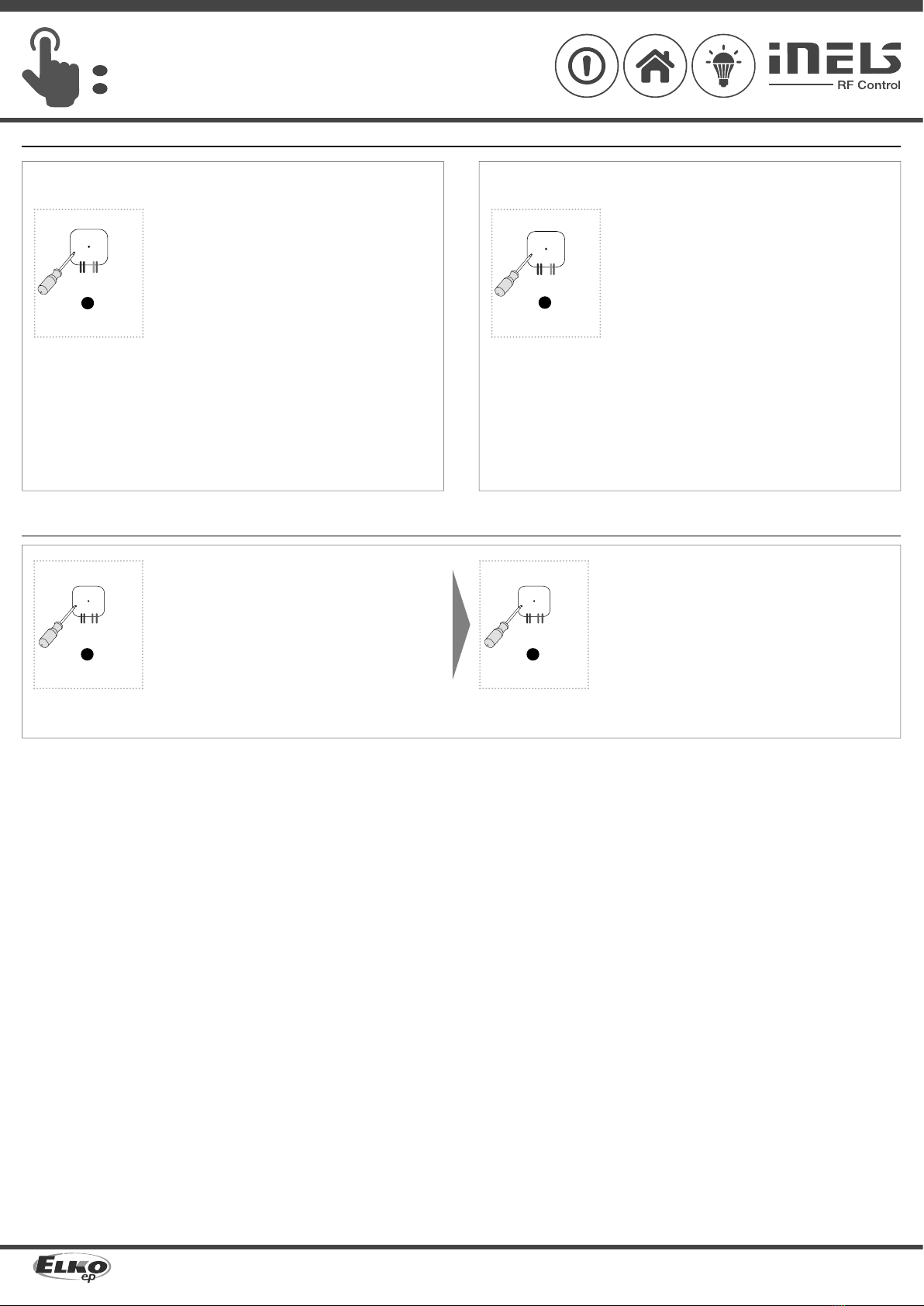

Function impulse relay /
Description of impulse relay /
The output contact will be switched to the opposite position by each press of the
button. If the contact was closed, it will be opened and vice versa.
Programming /
Press of programming but-
ton on receiver RFSAI-62B
for 3-5 second will activate
receiver RFSAI-62B into pro-
gramming mode. LED is flash-
ing in 1s interval.
Four presses of your selected
button on the RF transmitter as-
signs the function impulse relay
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.
Funcion delayed off /
Description of delayed o /
The output contact will be closed by pressing the button and opened after the set
time interval has elapsed.
Programming /
Press of programming but-
ton on receiver RFSAI-62B
for 3-5 second will activate
receiver RFSAI-62B into pro-
gramming mode. LED is flash-
ing in 1s interval.
Assignment of the delayed off
function is performed by five
presses of the selected button
on the RF transmitter (must be
a lapse of 1s between individual
presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. Upon releasing the
button, the delayed return
time starts counting.
2

5 x
4/7
5
PROG < 1s
1 x
t = 2s . . . 60min.

After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED lights
up according to the pre-set
memory function.
4

1 x
Dvojkanálový spínací bezdrôtový prvok so vstupom pre tlačidlo
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Telefón: [phone] | E-mail: [e-mail]
Funkcia impulzné relé
Popis funkcie impulzné relé
Výstupný kontakt sa každým stlačením tlačidla prepne na opačný stav. Ak bol
zopnutý - rozopne, pokiaľ bol rozopnutý - zopne.
Programovanie
Stlačením programovacieho
tlačidla na prvku RFSAI-62B
na dobu 3 - 5s sa uvedie pr-
vok do programovacieho re-
žimu. LED bliká v intervale 1
sekundy.
Štyri stlačenia Vami zvoleného
tlačidla na RF ovládači priradia
funkciu impulzné relé (medzi
jednotlivými stlačeniami musí
byť oneskorenie 1s).
Stlačením programovacieho
tlačidla na prvku RFSAI-62B na
dobu kratšiu ako 1 sekunda sa
ukončí programovací režim,
LED zasvieti podľa nastavenej
pamäťovej funkcie.
Funkcia oneskorený návrat
Popis funkcie oneskorený návrat
Výstupný kontakt stlačením tlačidla zopne / rozopne po uplynutí nastaveného ča-
sového intervalu.
Stlačením programovacieho
tlačidla na dobu 3 - 5s na prv-
ku RFSAI-62B sa prvok uvedie
do programovacieho režimu.
LED preblikáva v sekundo-
vých intervaloch.
Požadované priradenie funkcie
oneskorený návrat sa vykoná
5-timi stlačeniami zvoleného
tlačidla na RF ovládači (medzi
jednotlivými stlačeniami musí
byť oneskorenie 1s).
Stlačenie programovacieho
tlačidla dlhšie ako 5 sekúnd
uvedie prvok do časovacie-
ho režimu. LED 2x preblikne
v sekundových intervaloch.
Po uvoľnení tlačidla sa začne
načítať čas oneskoreného ná-
vratu.
Programovanie
Po odčasovaní požadovaného
času (v rozmedzí 2s...60min) sa
časovací režim ukončí stlače-
ním tlačidla na RF ovládači, ku
ktorému je priradená funkcia
oneskorený návrat. Tým sa na-
stavený časový interval uloží
do pamäte prvku.
Programovanie ukončí stlače-
nie programovacieho tlačidla
na prvku RFSAI-62B, kratšie ako
1 sekunda, LED zasvieti podľa
nastavenej pamäťovej funkcie.

02-8/2018 Rev.1
RFSAI-62B
Dual Band wireless switching component input button
EN
Made in Czech Republic

1 x
1
PROG <5s
1 x
3
PROG > 5s
1 x
45
PROG < 1s
1 x

1 x
t = 2s . . . 60min.

Function delayed on /
Description of delayed on /
The output contact will be opened by pressing the button and closed after the set
time interval has elapsed.
Programming /
Press of programming but-
ton on receiver RFSAI-62B
for 3-5 second will activate
receiver RFSAI-62B into pro-
gramming mode. LED is flash-
ing in 1s interval.
Assignment of the delayed on
function is performed by six
presses of the selected button
on the RF transmitter (must be
a lapse of 1s between individual
presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. Upon releasing the
button, the delayed return
time starts counting.
After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED lights
up according to the pre-set
memory function.
Programming with RF control units /
2

6 x
5/7
Addresses listed on the front side of the actuator are used for programming
and controlling the actuator and individual RF channels by control units.
addresses for individual
relays (channels) /
1: xxxxxx 2: xxxxxx
Dvojkanálový spínací bezdrôtový prvok so vstupom pre tlačidlo
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Telefón: [phone] | E-mail: [e-mail]
Funkcia oneskorený rozbeh
Popis funkcie oneskorený rozbeh
Výstupný kontakt stlačením tlačidla rozopne / zopne po uplynutí nastaveného
časového intervalu.
Programovanie
Stlačením programovacieho
tlačidla na dobu 3 - 5s na prv-
ku RFSAI-62B sa prvok uvedie
do programovacieho režimu.
LED preblikáva v sekundo-
vých intervaloch.
Požadované priradenie funkcie
oneskorený rozbeh sa vykoná
6-timi stlačeniami zvoleného
tlačidla na RF ovládači (medzi
jednotlivými stlačeniami musí
byť oneskorenie 1s).
Stlačenie programovacieho
tlačidla dlhšie ako 5 sekúnd
uvedie prvok do časovacie-
ho režimu. LED 2x preblikne
v sekundových intervaloch.
Po uvoľnení tlačidla sa začne
načítať čas funkcie oneskore-
ného rozbehu.
Po odčasovaní požadovaného
času (v rozmedzí 2s...60min) sa
časovací režim ukončí stlače-
ním tlačidla na RF ovládači, ku
ktorému je priradená funkcia
oneskorený rozbeh. Tým sa
nastavený časový interval ulo-
ží do pamäte prvku.
Programovanie ukončí stlače-
nie programovacieho tlačidla
na prvku RFSAI-62B, kratšie ako
1 sekunda, LED zasvieti podľa
nastavenej pamäťovej funkcie.
Programovanie RF systémovými prvkami
Pre programovanie a ovládanie prvku a jednotlivých kanálov RF systémový-
mi prvkami slúžia adresy, uvedené na prednej strane prvku.
adresy pre jednotlivé relé
(kanály)

02-8/2018 Rev.1
RFSAI-62B
Dual Band wireless switching component input button
EN
Made in Czech Republic
PROG > 8s
1 x PROG > 11s
1 x
Delete actuator /
Deleting one position of the transmitter /
By pressing the programming button on the actuator for 8 sec-
onds, deletion of one transmitter activates. LED flashs 4x in each
1s interval.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
To confirm deletion, the LED will confirm with a flash long and
the component returns to the operating mode. The memory
status is not indicated.
Deletion does not affect the pre-set memory function.
Deleting the entire memory /
By pressing the programming button on the actuator for
11seconds, deletion occurs of the actuator's entire memory.
LED flashs 4x in each 1s interval.
The actuator goes into the programming mode, the LED flashes
in 0.5s intervals (max. 4 min.).
You can return to the operating mode by pressing the Prog but-
ton for less than 1s. The LED lights up according to the pre-set
memory function and the component returns to the operating
mode.
Deletion does not affect the pre-set memory function.
Selecting the memory function /
• Memory function on:
- For functions 1-4, these are used to store the last state of the relay output before the supply
voltage drops, the change of state of the output to the memory is recorded 15 seconds after
the change.
- For functions 5-6, the target state of the relay is immediately entered into the memory after
the delay, after re-connecting the power, the relay is set to the target state.
• Memory function off:
When the power supply is reconnected, the relay remains off.
12
Press of programming button on receiver RFSAI-62B for 3-5 sec-
ond will activate receiver RFSAI-62B into programming mode.
LED is flashing in 1s interval.
Pressing the programming button on the RFSAI-62B receiver for
less than 1 second will finish the programming mode, this will re-
verse the memory function. The LED lights up according to the
current pre-set memory function. The set memory function is
saved.
Every other change is made in the same way.
PROG <5s
1 x PROG < 1s 1 x
6/7
Dvojkanálový spínací bezdrôtový prvok so vstupom pre tlačidlo
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Telefón: [phone] | E-mail: [e-mail]
Mazanie prvku
Mazanie jednej pozície ovládača
Stlačením programovacieho tlačidla na prvku RFSAI-62B na
dobu 8 sekúnd sa aktivuje mazanie jedného ovládača. LED 4x
preblikne v sekundovom intervale.
Stlačenie tlačidla na ovládači ho z pamäte prvku vymaže.
Ak chcete potvrdiť vymazanie, LED dióda bude dlho blikať a
prvok sa vráti do prevádzkového režimu. Stav pamäte nie je
označený.
Mazanie nemá vplyv na nastavenú pamäťovú funkciu.
Vymazanie celej pamäte
Stlačením programovacieho tlačidla na prvku RFSAI-62B na
dobu 11 sekúnd sa vymaže celá pamäť prvku. LED 4x preblikne
v sekundovom intervale.
Prvok prejde do programovacieho režimu, LED bliká v 0.5s inter-
valoch (max. 4 min.).
Návrat do prevádzkového režimu vykonáte stlačením Prog
tlačidla na dobu kratšiu ako 1s. LED zasvieti podľa nastavenej
pamäťovej funkcie a prvok sa vráti do prevádzkového režimu.
Mazanie nemá vplyv na nastavenú pamäťovú funkciu.
Voľba pamäťovej funkcie
Stlačením programovacieho tlačidla na dobu 3-5 sekundy na
prvku RFSAI-62B sa RF prvok uvedie do programovacieho režimu.
LED preblikáva v sekundových intervaloch.
Programovanie ukončí stlačenie programovacieho tlačidla na
RF prvku RFSAI-62B, kratšie ako 1 sekunda, tým dôjde ku zmene
pamäťovej funkcie na opačnú. LED zasvieti podľa aktuálne nasta-
venej pamäťovej funkcie. Nastavená pamäťová funkcia sa uloží.
Každá ďalšia zmena nastavenia sa vykoná rovnakým spôsobom.
• Zapnutá pamäťová funkcia:
- U funkcií 1-4 slúži na uloženie posledného stavu výstupu relé pred výpadkom napájacieho
napätia, zmena stavu výstupu sa do pamäti zapíše po 15s od zmeny.
- U funkcií 5-6 sa okamžite zapíše do pamäti cieľový stav relé po odčasovaní oneskorenia, po
opätovnom pripojení napájania sa relé nastaví do cieľového stavu.
• Vypnutá pamäťová funkcia:
Po opätovnom pripojení napájania relé zostane vypnuté.

02-8/2018 Rev.1
RFSAI-62B
Dual Band wireless switching component input button
EN
Made in Czech Republic
↯
Technical parameters /
Supply voltage:
Apparent power:
Dissipated power:
Supply voltage tolerance:
Output
Number of contacts:
Rated current:
Switching power:
Peak current:
Switching voltage:
Min. switching power DC:
Mechanical service life:
Electrical service life (AC1):
Controlling
RF command from the transmitter:
Manual control:
External button:
Range in open space:
Other data
Voltage of open contact:
Resist. of connection for closed
contact:
Resist. of connection for open
contact:
Galvanic isolation of input:
Operating temperature:
Working position:
Mounting:
Protection:
Overvoltage category:
Contamination degree:
Terminals (CY wire, Cross-section):
Terminal length:
Dimensions:
Weight:
Related standards:
* Control button input is at the supply voltage potential.
Warning
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing. Instal-
lation and connection can be carried out only by a person with adequate professional qualification upon under-
standing this instruction manual and functions of the device, and while observing all valid regulations. Trouble-free
function of the device also depends on transportation, storing and handling. In case you notice any sign of damage,
deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary to treat
this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make sure
that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety regula-
tions, norms, directives and professional, and export regulations for working with electrical devices. Do not touch
parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe correct location of
RF components in a building where the installation is taking place. RF Control is designated only for mounting in
interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into
metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is then impossible.
RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an obstruction, inter-
fered, battery of the transceiver can get flat etc. and thus disable remote control.
↯
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each units.
Between the individual commands must be an interval of at least 1s.
RFSAI-62B/230V RFSAI-62B/120V RFSAI-62B/24V
7/7
Dvojkanálový spínací bezdrôtový prvok so vstupom pre tlačidlo
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Telefón: [phone] | E-mail: [e-mail]
230V AC / 50 - 60 Hz 120V AC / 60Hz 12-24V AC/DC 50-60Hz
7VA / cos φ = 0.1 7VA / cos φ = 0.1 -
0.7W 0.7W 0.7 W
+10 %; -15 %
2x switching /spínací (AgSnO2)
8 A/ AC1
2000 VA / AC1, 192 W / DC
10 A/ <3 s
250 VAC1 / 24 VDC
500 mW
1x107
1x105
866 MHz, 868 MHz, 916 MHz
button PROG / tlačidlo PROG (ON/OFF)
max. 12 m cable / kábla *
up to / až 200 m
2.5V
<1 kΩ
>10 kΩ
↯no / nie
-15 ... + 50 °C
any / ľubovoľná
free at lead-in wires / voľné na prívodných vodičoch
IP30
III.
2
3x 0.75 mm2, 1x 2.5 mm24x 0.75 mm2, 1x 2.5 mm2
90 mm
49 x 49 x 21 mm
46 g
EN 60669, EN 300220, EN 301489 R&TTE Directive, Order. No 426/2000 Coll. (Directive 1999/EC)/
EN 60669, EN 300 220, EN 301 489 smernice RTTE, NVč.426/2000Sb (smernice 1999/ES)
Technické parametre
Napájacie napätie:
Príkon zdanlivý:
Príkon stratový:
Tolerancia napáj. napätia:
Výstup
Počet kontaktov:
Menovitý prúd:
Spínaný výkon:
Špičkový prúd:
Spínané napätie:
Min. spínaný výkon DC:
Mechanická životnosť:
Elektrická životnosť (AC1):
Ovládanie
RF povelom zovládača:
Manuálne ovládanie:
Externým tlačidlo:
Dosah na voľnom priestr.:
Ďalšie údaje
Napätie otvoreného kontaktu:
Odpor na vedení pre zopnuté
tlačidlo:
Odpor na vedení pre
rozopnuté tlačidlo:
Galvanické oddelenie vstupu:
Pracovná teplota:
Pracovná poloha:
Upevnenie:
Krytie:
Kategória prepätia:
Stupeň znečistenia:
Vývody (drôt CY, prierez):
Dĺžka vývodov:
Rozmer:
Hmotnosť:
Súvisiace normy:
* Vstup ovládacieho tlačidla je na potenciáli sieťového napájacieho napätia.
Varovanie
Návod na použitie je určený pre montáž a pre užívateľa zariadenia. Návod je vždy súčasťou balenia. Inštaláciu a
pripojenie môžu vykonávať iba pracovníci s príslušnou odbornou kvalifikáciou, pri dodržaní všetkých platných
predpisov, ktorí sa dokonale zoznámili s týmto návodom a funkciou prvku. Bezproblémová funkcia prvku je tiež
závislá na predchádzajúcom spôsobe transportu, skladovania a zaobchádzania. Pokiaľ objavíte akékoľvek známky
poškodenia, deformácie, nefunkčnosti alebo chýbajúci diel tento prvok neinštalujte a reklamujte ho u predajcu. S
prvkom či jeho časťami sa musí po ukončení životnosti zaobchádzať ako s elektronickým odpadom. Pred začatím
inštalácie sa uistite, že všetky vodiče, pripojené diely či svorky sú bez napätia. Pri montáži a údržbe je nutné do-
držiavať bezpečnostné predpisy, normy, smernice a odborné ustanovenia pre prácu s elektrickými zariadeniami.
Nedotýkajte sa častí prvku, ktoré sú pod napätím - nebezpečenstvo ohrozenia života. Z dôvodu priepustnosti RF
signálu dbajte na správne umiestnenie RF prvkov v budove, kde sa bude inštalácia prevádzať. RF Control je určený
iba pre montáž do vnútorných priestorov. Prvky nie sú určené pre inštaláciu do vonkajších a vlhkých priestorov,
nesmú byť inštalované do kovových rozvádzačov a do plastových rozvádzačov s kovovými dverami - znemožní sa
tak priepustnosť rádiofrekvenčného signálu. RF Control sa neodporúča pre ovládanie prístrojov zaisťujúcich životné
funkcie alebo pre ovládanie rizikových zariadení ako sú napr. čerpadlá, el. ohrievače bez termostatu, výťahy, kladko-
stroje a pod. - rádiofrekvenčný prenos môže byť tienený prekážkou, rušený, batéria vysielača môže byť vybitá a pod.,
a tým môže byť diaľkové ovládanie znemožnené.
Upozornenie:
Pri inštalácii systému iNELS RF Control musí byť dodržaná minimálna vzdialenosť medzi jednotlivými
prvkami 1 cm.
Medzi jednotlivými povelmi musí byť rozostup minimálne 1s.
