Elko iNels RFJA-12B User manual

02-3/2018 Rev.4
RFJA-12B, RFJA-32B
Switch unit for shutters
EN
Made in Czech Republic
RFJA-12B/230V, RFJA-12B/120V
RFJA-32B/230V, RFJA-32B/120V
RFJA-12B/24VDC
RFJA-32B/24VDC
1/4
Characteristics /
• The switching unit for blinds has 2 output channels used to control garage doors, gates, blinds,
awnings, etc.
• It can be combined with Control or System units iNELS RF Control.
• The BOX design lets you mount it right in an installation box, a ceiling or motor drive cover.
• RFJA-12B/230V (120V): connection of switched load 2x 8 A (2x 2 000 W).
• RFJA-12B/24VDC: contactless quiet switching.
• RFJA-32B/230V (120V): connection of switched load 2x 8 A (2x 2 000 W), with the ability to con-
nect existing buttons.
• RFJA-32B/24VDC: contactless quiet switching with the ability to connect existing buttons.
• Short presses of the controller enable tilting of lamellas, and a long press enables you to draw
the blinds up or down to the end position.
• Each of the units may be controlled by up to 25 channels (1 channel represents one assigned
controller).
• The programming button on the unit is also used for manual control of the output.
• For components it is possible to set the repeater function via the RFAF / USB service device.
• Range up to 100 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO2that support this feature.
• Communication frequency with bidirectional protocol iNELS RF Control2(RFIO2).
Assembly /
mounting into a non-conducting drive housing flush mounting ceiling mounted
Connection /
L
N
PE
M
M
LN
+
-
5-24V DC


-+
M
M
(Without terminal blocks /
(With Terminal Blocks for switch Up and Down Buttons /
(Without terminal blocks /
(With Terminal Blocks for switch Up and Down Buttons /
Spínací prvok pre žalúzie
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Telefón: [phone] | E-mail: [email protected]
Charakteristika
• Spínací prvok pre žalúzie má 2 výstupné kanály slúžiace na ovládanie garážových brán, žalúzií,
markíz...
• Možno ich kombinovať s Ovládačmi alebo Systémovými prvkami iNELS RF Control.
• Prevedenie BOX ponúka montáž priamo do inštalačnej krabice, podhľadu alebo krytu pohonu
motoru.
• RFJA-12B/230V: pripojenie spínanej záťaže 2 x 8A (2 x 2000W).
• RFJA-12B/24VDC: bezkontaktné bezhlučné spínanie.
• RFJA-32B/230V (120V): pripojenie spínanej záťaže 2x 8 A (2x 2000 W), s možnosťou pripojenia
existujúcich tlačidiel.
• RFJA-32B/24VDC: bezkontaktné bezhlučné spínanie s možnosťou pripojenia existujúcich tlačidiel.
• Krátke stlačenia ovládača umožňujú naklápanie lamiel, dlhé stlačenie vytiahnutie / zatiahnutie
žalúzií do koncovej polohy.
• Každý prvok môže byť ovládaný až 25 kanálmi (1 kanál predstavuje jeden priradený ovládač).
• Programovacie tlačítko na prvku slúži tiež ako manuálne ovládanie výstupu.
• U prvkov označených ako iNELS RF Control2(RFIO2) je možné nastaviť funkciu opakovača (repe-
atru) prostredníctvom servisného zariadenia RFAF/USB.
• Dosah až 100 m (na voľnom priestranstve), v prípade nedostatočného signálu medzi ovládačom a prv-
kom použite opakovač signálu RFRP-20 alebo prvky s protokolom RFIO2, ktoré túto funkciu podporujú.
• Komunikačná frekvencia s obojsmerným protokolom iNELS RF Control2(RFIO2).
Montáž
montáž do nevodivého krytu pohonu montáž do inštalačnej krabice montáž do podhľadu
Zapojenie
bez svorkovníc)
so svorkovnicami pre pripojenie tlačidiel pre smer hore a dole)
bez svorkovníc)
so svorkovnicami pre pripojenie tlačidiel pre smer hore a dole)

02-3/2018 Rev.4
RFJA-12B, RFJA-32B
Switch unit for shutters
EN
Made in Czech Republic
☺
☺
☺
☺

☺
RFRP-20
Radio frequency signal penetration through various construction materials /
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards reinforced concrete metal partitions common glass
For more information, see“Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures
Indication, manual control /
button / LED
• LED STATUS - indication of the device status.
• Manual control is performed by pressing the PROG button.
• Programming is performed by pressing the PROG button for more than 1s.
• Terminal block for connection of buttons. IN1 - direction button up IN2- button down.
In the programming and operating mode, the LED on the component lights up at the
same time each time the button is pressed - this indicates the incoming command.
button / terminal board /
LED
RFJA-32BRFJA-12B
1
PROG < 1s
X x
2
PROG > 1s
1 x
5

=1s ... 4min. + 2s
4
PROG > 5s
1 x
3

1 x

<3 s

Functions and programming with RF transmitters /
Function description /
Shooting fins, short travel. Blinds starts / descend to the end position.
Programming /
Repeatedly press of program-
ming button on actuator RFJA
for no longer then 1 second
will roll up shutters into final
upper position.
Press of programming button
on actuator RFJA for 1 second
will activate actuator RFJA into
programming mode. LED is
flashing in 1s interval.
Select and press one button
on wireless switch, to this but-
ton will be assigned Function
1. Second control position
“down”, will be assigned auto-
matically (on the same half of
wireless switch).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval.
Press of the button on wireless switch with assigned function for shutters
down will roll the shutters down. Release the press of this button 2 seconds
after the shutter is stopped by lower final switch.

>3 s

2/4
Spínací prvok pre žalúzie
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Telefón: [phone] | E-mail: [email protected]
Prestup rádiofrekvenčných signálov rôznymi stavebnými materiálmi
tehlové steny drevené konštrukcie so sádrokart.
doskami vystužený betón kovové prepážky bežné sklo
Indikácia, manuálne ovládanie
tlačítko PROG
• LED STATUS - indikácia stavu prístroja.
• Manuálne ovládanie sa vykonáva stlačením tlačítka PROG.
• Programovanie sa vykonáva stlačením tlačítka PROG < 1s.
• Svorkovnice pre pripojenie tlačidiel. IN1 - tlačidlo pre smer hore, IN2- tlačidlo pre smer dole.
V programovacom a mazacom režime pri každom stlačení tlačidla ovládača súčasne
dlho zasvieti LED na prvku - indikuje tým príjem povelu.
Funkcie a programovanie RF ovládačmi
Popis funkcie
Natáčanie lamiel, krátky pojazd. Žalúzia vyjde / zíde do koncovej polohy.
Programovanie
Opakovanými stlačeniami
programovacieho tlačítka na
dobu kratšiu než 1 sekunda
na prvku RFJA prejdú rolety do
hornej koncovej polohy.
Stlačením programovacieho
tlačítka na dobu 1 sekundy
na prvku RFJA sa prvok uvedie
do programovacieho režimu.
LED preblikáva v sekundo-
vých intervaloch.
Stlačenie Vami zvoleného
tlačítka na RF ovládači priradí
funkciu. Druhá pozícia ovláda-
nia “dolu” sa priradí automa-
ticky (v rovnakej polovici RF
ovládača).
Stlačením programovacieho
tlačítka dlhším než 5 sekúnd
uvedie prvok do časovacieho
režimu. LED 2x preblikne v se-
kundových intervaloch.
Stlačením Vami zvoleného tlačítka na RF ovládači určeného pre pohyb roliet
dolu uvedie rolety do pohybu. Stlačením tlačítka uvoľniť až 2 sekundy po za-
stavení rolety o dolný koncový spínač.
tlačítko PROG
Podrobnejšie informácie nájdete v“Instalačním manuálu iNELS RF Control”:
https://www.elkoep.cz/katalogy
svorkovnica

02-3/2018 Rev.4
RFJA-12B, RFJA-32B
Switch unit for shutters
EN
Made in Czech Republic
6

=1s ... 4min.

+ 2s
7
PROG < 1s
1 x
xxxxxx
3/4

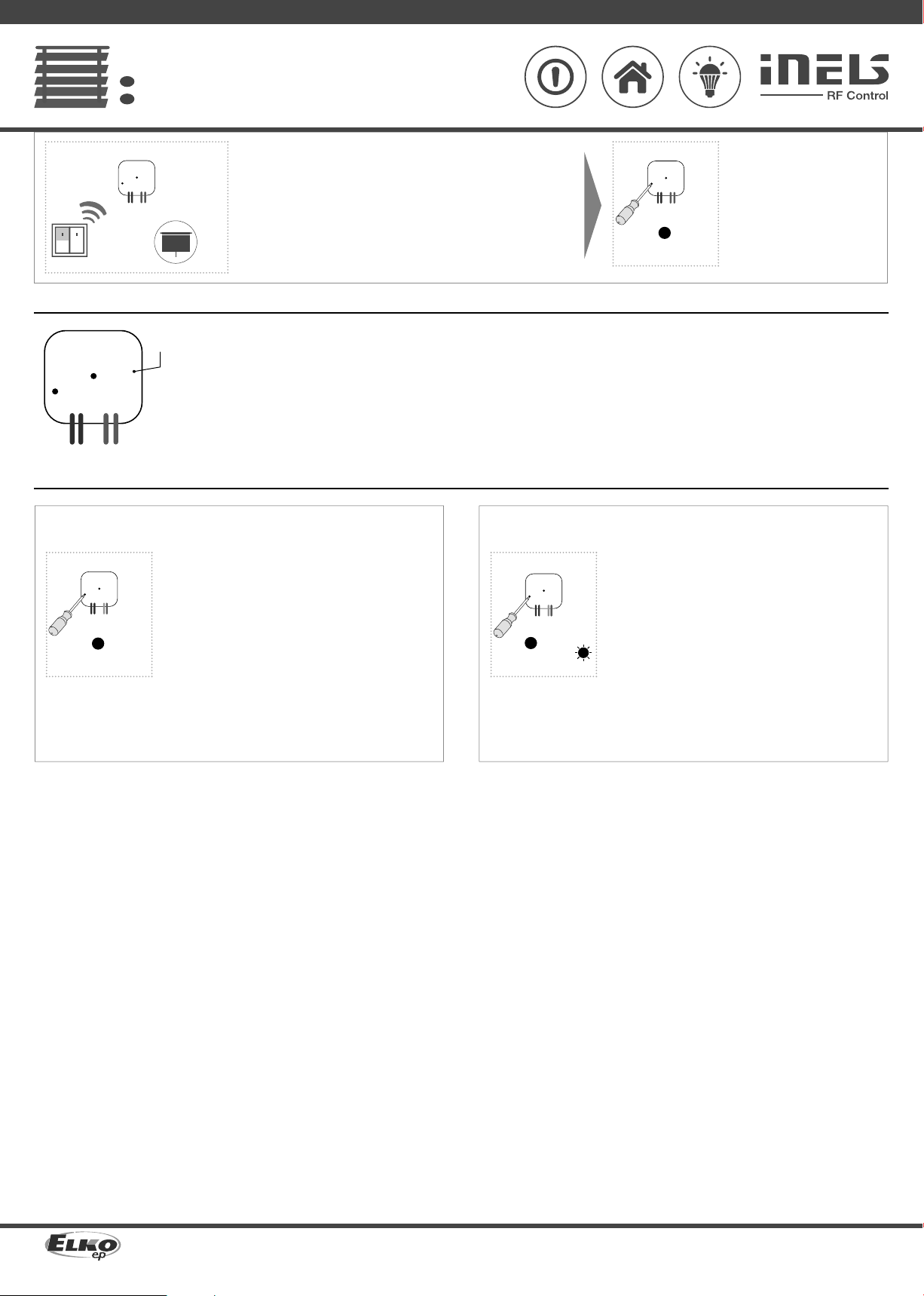

Press of the button on wireless switch with assigned function for shutters up
will roll the shutters up. Release the press of this button 2 seconds after the
shutter is stopped by upper final switch. Duration of rolling up and down is
than saved into memory of reciever.
Press of programming button
on reciever RFJA shoter then
1 second will finish program-
ming mode (LED switches
off).
Programming with RF control units /
adress / The address listed on the front of the actuator is used for programming and
controlling actuators by RF control units.
PROG > 5s
1 x PROG > 8s
1 x
Delete actuator /
Deleting one position of the transmitter /
By pressing the programming button on the actuator for 5 sec-
onds, deletion of one transmitter activates. LED flashs 4x in each
1s interval.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
The LED goes out and the actuator returns to operating mode.
Deleting the entire memory /
By pressing the programming button on the actuator for 8 sec-
onds, deletion occurs of the actuator's entire memory. LED
flashs 4x in each 1s interval.
The actuator goes into the programming mode, the LED flashes
in 0.5s intervals (max. 4 min.).
You can return to the operating mode by pressing the Prog but-
ton for less than 1s.
Spínací prvok pre žalúzie
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Telefón: [phone] | E-mail: [email protected]
Stlačením Vami zvoleného tlačítka RF ovládača, určeného pre pohyb roliet
nahor uvedie rolety do požadovaného pohybu. Stlačením tlačítka uvolniť až
2 sekundy po zastavení rolety o horný koncový spínač. Prvok si časy prejazdu
roliet uloží do pamäte.
Programovanie ukončí stlače-
nie programovacieho tlačítka
na prvku RFJA, kratšie než
1 sekunda (LED zhasne).
Programovanie systémovými prvkami
adresa Pre programovanie a ovládanie prvkov RF systémovými prvkami slúži adre-
sa, uvedená na prednej strane prvku.
Mazanie prvku
Mazanie jednej pozície ovládača
Stlačením programovacieho tlačítka na prvku RFJA na dobu
5-tich sekúnd sa aktivuje mazanie jedného ovládača. LED 4x
preblikne v sekundovom intervale.
Stlačenie tlačítka na ovládači ho z pamäte prvku vymaže.
LED zhasne a prvok sa vráti do prevádzkového režimu.
Vymazanie celej pamäti
Stlačením programovacieho tlačítka na prvku RFJA na dobu 8
sekúnd sa vymaže celá pamäť prvku. LED 4x preblikne v sekun-
dovom intervale.
Prvok prejde do programovacieho režimu, LED bliká v 0.5s inter-
valoch (max. 4 min.).
Návrat do prevádzhového režimu vykonáte stlačením Prog tla-
čítka na dobu kratšiu než 1s.

02-3/2018 Rev.4
RFJA-12B, RFJA-32B
Switch unit for shutters
EN
Made in Czech Republic
4/4
Technical parameters /
* For RFJA-32BV only.
** Identical with supply voltage.
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each units.
Between the individual commands must be an interval of at least 1s.
Supplyvoltage:
Apparent input:
Dissipated power:
Power without load:
Power under load:
Supplyvoltagetolerance:
Input
Inpot:
Output
Number of contacts:
Rated current:
Permanent current:
Switching power:
Peak current:
Switching voltage:
Switching output voltage:
Mechanical service life:
Electrical service life(AC1):
Control
RF, by command from transmitter:
Manual control:
Rangein free space:
Other data
Operating temperature:
Operating position:
Mounting:
Protection:
Overvoltagecategory:
Contamination degree:
Terminal:
Terminals:
Length of terminals:
Dimensions:
Weight:
Related standards:
RFJA-12B/230V RFJA-12B/120V RFJA-12B/24VDC
RFJA-32B/230V RFJA-32B/120V RFJA-32B/24VDC
Warning
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing. Instal-
lation and connection can be carried out only by a person with adequate professional qualification upon under-
standing this instruction manual and functions of the device, and while observing all valid regulations. Trouble-free
function of the device also depends on transportation, storing and handling. In case you notice any sign of damage,
deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary to treat
this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make sure
that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety regula-
tions, norms, directives and professional, and export regulations for working with electrical devices. Do not touch
parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe correct location of
RF components in a building where the installation is taking place. RF Control is designated only for mounting in
interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into
metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is then impossible.
RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an obstruction, inter-
fered, battery of the transceiver can get flat etc. and thus disable remote control.
5-24VDC
x
x
0.5 W
20 W


x
x
0.8 A
x
1.5 A / < 3 s
x
5-24VDC**
x
x
Spínací prvok pre žalúzie
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Telefón: [phone] | E-mail: [email protected]
Technické parametre
* Len pre RFJA-32B.
** Zhodné s napájacím napätím.
Napájacie napätie:
Príkon zdanlivý:
Príkon stratový:
Príkon naprázdno:
Príkon so záťažou:
Tolerancia napájacieho napätia:
Vstupy
Vstup:
Výstup
Počet kontaktov:
Menovitý prúd:
Trvalýprúd:
Spínaný výkon:
Špičkový prúd:
Spínané napätie:
Spínané výstupné napätie:
Mechanická životnosť:
Elektrická životnosť (AC1):
Ovládanie
RF povelom zovládača:
Manuálne ovládanie:
Dosah na voľnom priestranstve:
Ďalšie údaje
Pracovná teplota:
Pracovná poloha:
Upevnenie:
Krytie:
Kategória prepätia:
Stupeň znečistenia:
Svorkovnica:
Vývody:
Dĺžka vývodov:
Rozmer:
Hmotnosť:
Súvisiace normy:
Upozornenie:
Pri inštalácii systému iNELS RF Control musí byť dodržaná minimálna vzdialenosť medzi jednotlivými
prvkami 1 cm.
Medzi jednotlivými povelmi musí byť rozostup minimálne 1s.
Varovanie
Návod na použitie je určený pre montáž a pre užívateľa zariadenia. Návod je vždy súčasťou balenia. Inštaláciu a
pripojenie môžu vykonávať len pracovníci s príslušnou odbornou kvalifikáciou, pri dodržaní všetkých platných
predpisov, ktorí sa dokonale zoznámili s týmto návodom a funkciou prvku. Bezproblémová funkcia prvku je tiež
závislá na predchádzajúcom spôsobe transportu, skladovania a zaobchádzania. Pokiaľ objavíte akékoľvek známky
poškodenia, deformácie, nefunkčnosti alebo chýbajúci diel tento prvok neinštalujte a reklamujte ho u predajcu. S
prvkom či jeho časťami sa musí po ukončení životnosti zaobchádzať ako s elektronickým odpadom. Pred zaháje-
ním inštalácie sa uistite, že všetky vodiče, pripojené diely či svorky sú bez napätia. Pri montáži a údržbe je nutné
dodržiavať bezpečnostné predpisy, normy, smernice a odborné ustanovenia pre prácu s elektrickými zariadeniami.
Nedotýkajte sa častí prvkov, ktoré sú pod napätím - nebezpečie ohrozenia života. Z dôvodu prestupnosti RF signálu
dbajte na správne umiestnenie RF prvkov v budove, kde sa bude inštalácia vykonávať. RF Control je určený len pre
montáž do vnútorných priestorov. Prvky nie sú určené pre inštaláciu do vonkajších a vlhkých priestorov, nesmú byť
inštalované do kovových rozvádzačov a do plastových rozvádzačov s kovovými dverami - znemožní sa tým pre-
stupnosť rádiofrekvenčného signálu. RF Control sa neodporúča pre ovládanie prístrojov zaisťujúcich životné funkcie
alebo pre ovládanie rizikových zariadení ako sú napr. čerpadlá, el. ohrievače bez termostatu, výťahy, kladkostroje
ap. - rádiofrekvenčný prenos môže byť zatienený prekážkou, rušený, batéria vysielača môže byť vybitá ap. a tým
môže byť diaľkové ovládanie znemožnené.
230VAC/ 50 -60 Hz120 VAC/ 60 Hz
7VA / cos φ = 0.1 7VA / cos φ = 0.1
0.7W 0.7 W
x
x
+10 -15 %
2x switching or expansion against GND/ 2x spínací alebo rozpínací proti GND*
2x switching / spínací (AgSnO2)
8A / AC1
x
2000 VA / AC1
10 A / < 3 s
250 VAC1
x
1x107
1x105
866 MHz, 868 MHz, 916 MHz
PROG (STOP, %, STOP, &)
up to / až 100 m
-15 .. + 50 °C
any / ľubovolná
free at lead-in wires / voľné na prívodných vodičoch
IP30
III.
2
0.5 -1mm2*
CY wire, cross section / drôtCY, prierez 4 x 0.75mm2
90 mm
49x 49x 21 mm 49x 49x 13 mm
46g 22 g
EN60669, EN300220, EN301489 R&TTEDirective,Order. No426/2000 Coll.(Directive 1999/EC)/
EN 60669, EN 300 220, EN 301 489 smernice RTTE, NVč.426/2000Sb(smernice 1999/ES)
