Elko inels RFUS-61 User manual

RFUS-61
Switch unit for outdoor use
EN
02-57/2016 Rev.6
Made in Czech Republic
Characteristics /
• The switching unit with 1 output channel is used for controlling appliances, sockets or lights.
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• The increased IP65 protection is suited to mounting on the wall or in harsh environments such as
the cellar, garage or bathrooms.
• It enables connection of the switched load up to 12 A (3.000 W).
• Multi-function design - button, impulse relay and time function of delayed ON or OFF with time
setting of 2s-60 min.
• The switching unit may be controlled by up to 25 channels (1 channel represents 1 button on
the controller).
• The programming button on the unit is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control2(RFIO2), it is possible to set the repeater function
via the RFAF/USB service device.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO2that support this feature.
• Communication frequency with bidirectional protocol iNELS RF Control2(RFIO2).

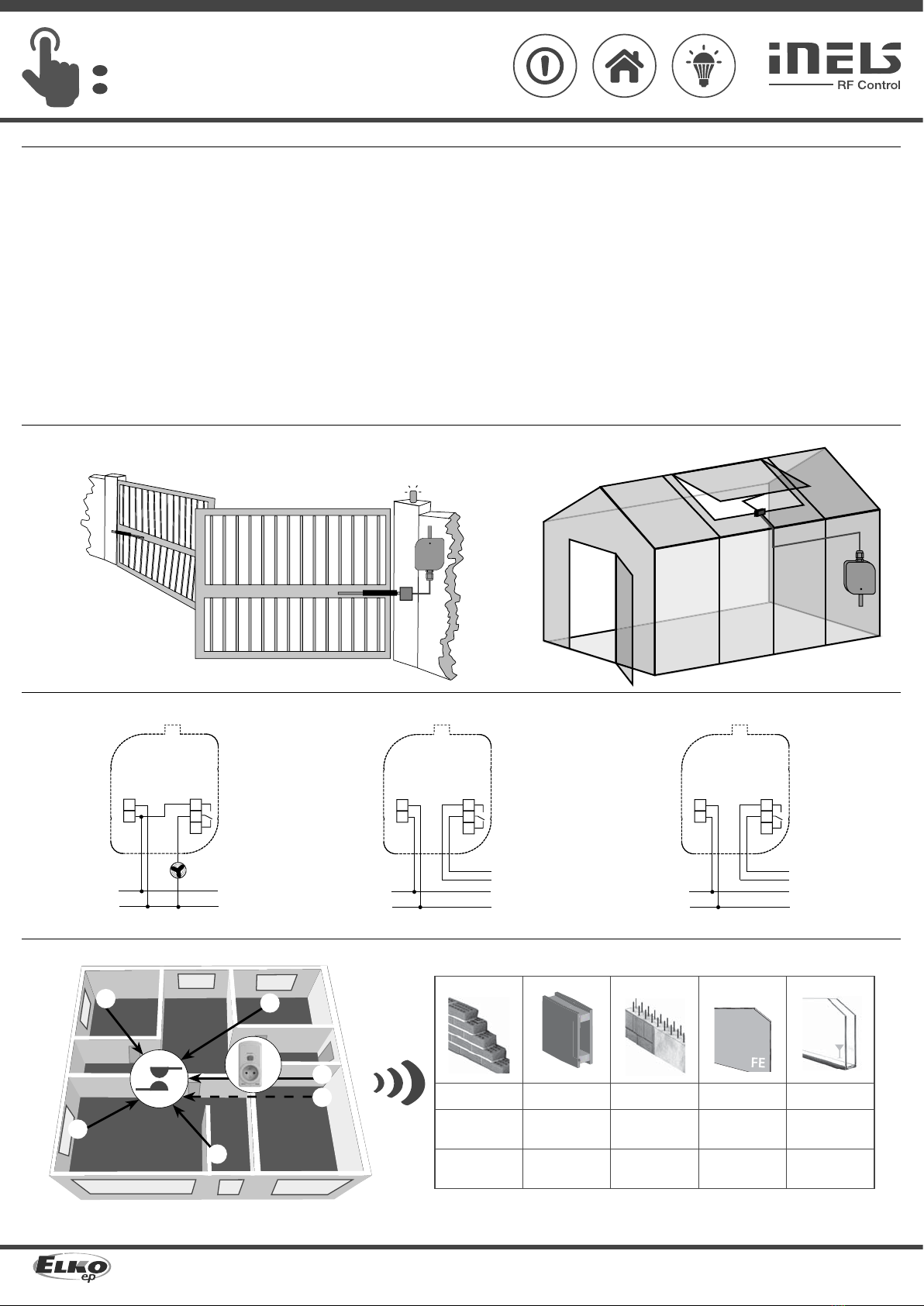

Connection /
L
N
N
L
18
15
16
3 - wire connection
L
N
N
L
18
15
16
4 - wire connection
galvanically separated
contact /
Radio frequency signal penetration through various construction materials /
1/7
☺
☺
☺
☺
RFRP-20
☺

Assembly /
mounting in harsh environments
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards
reinforced
concrete metal partitions common glass
RFUS-61/120V
RFUS-61/230V
RFUS-61/120V
RFUS-61/230V
A1
A2
18
15
16
RFUS-61/24V
12-24 V AC/DC
4 - wire connection
galvanically separated
contact /
For more information, see“Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: [email protected] | Technikai támogatás: [phone]
www.elkoep.com / www.elkoep.hu
Kültéri kapcsolóegység
HU
Jellemzők
• A kapcsolóegységek egy kimeneti csatornával rendelkezik, mely felhasználható készülékek, alj-
zatok, világítások kapcsolására.
• Kombinálható az iNELS RF Control rendszer Detektoraival, Vezérlőivel vagy Rendszeregységeivel.
• Az IP65 védettségnek köszönhetően külső falra szerelhetők, vagy szélsőségesebb környezetben
is használhatók, mint pl. pince, fürdőszoba, garázs.
• Kapcsolható terhelés max. 12 A (3000 W).
• Multifunkciós kivitel - nyomógombkövetés, impulzusrelé, be- és kikapcsolás, késleltetett be-és
kikapcsolás, ahol a késleltetési időtartamok 2mp-60p között állíthatók.
• Egy egység akár 25 csatornáról is vezérelhető (1 csatorna 1 gomb a vezérlőn).
• A készüléken belül található programozó gomb a kimenet kézi működtetésére is használható.
• Beállítható memóriafunkció áramszünet esetére.
• Az egységeknél beállítható a jelismétlő (repeater) funkció az RFAF/USB szerviz eszközön
keresztül.
• Hatótávolság akár 200 m (nyílt terepen), ha a vezérlő és az egységek között gyenge a jelátvitel,
használjon RFRP-20 jelismétlőt vagy olyan RFIO2protokollal rendelkező egységet, amelyik támogatja
ezt a funkciót.
• Kommunikáció kétirányú iNELS RF Control2protokollal (RFIO2).
Telepítés
felszerelés szélsőséges környezetbe
Bekötés
4-vezetékes bekötés3-vezetékes bekötés
galvanikusan
leválasztott kontaktus
A rádiófrekvenciás jel átvitele különböző építőanyagokon keresztül
4-vezetékes bekötés
galvanikusan leválasz-
tott kontaktus
téglafal fa és gipszkarton
szerkezetek vasbeton fém válaszfalak normál üveg
Részletesebb információk az iNELS RF Control telepítési kézikönyvében:
http://www.elkoep.com/catalogs-and-brochures

RFUS-61
Switch unit for outdoor use
EN
02-57/2016 Rev.6
Made in Czech Republic
Indication, manual control /
Before starting the programming / manual control,
open the actuator housing using a screwdriver.
After completing programming / manual control,
snap the housing closed again.
• LED STATUS - indication of the device status.
Indicators of memory function:
On - LED blinks x 3.
Off - The LED lights up once for a long time.
• Manual control is performed by pressing the PROG
button for less than 1s.
• Programming is performed by pressing the PROG
button for more than 1s.
In the programming and operating mode, the LED on
the component lights up at the same time each time
the button is pressed - this indicates the incoming
command.
LED LED
button /
Compatibility /
The device can be combined with all system components, controls and devices
of iNELS RF Control and iNELS RF Control2.
The detector can be assigned an iNELS RF Control2(RFIO2) communication
protocol.

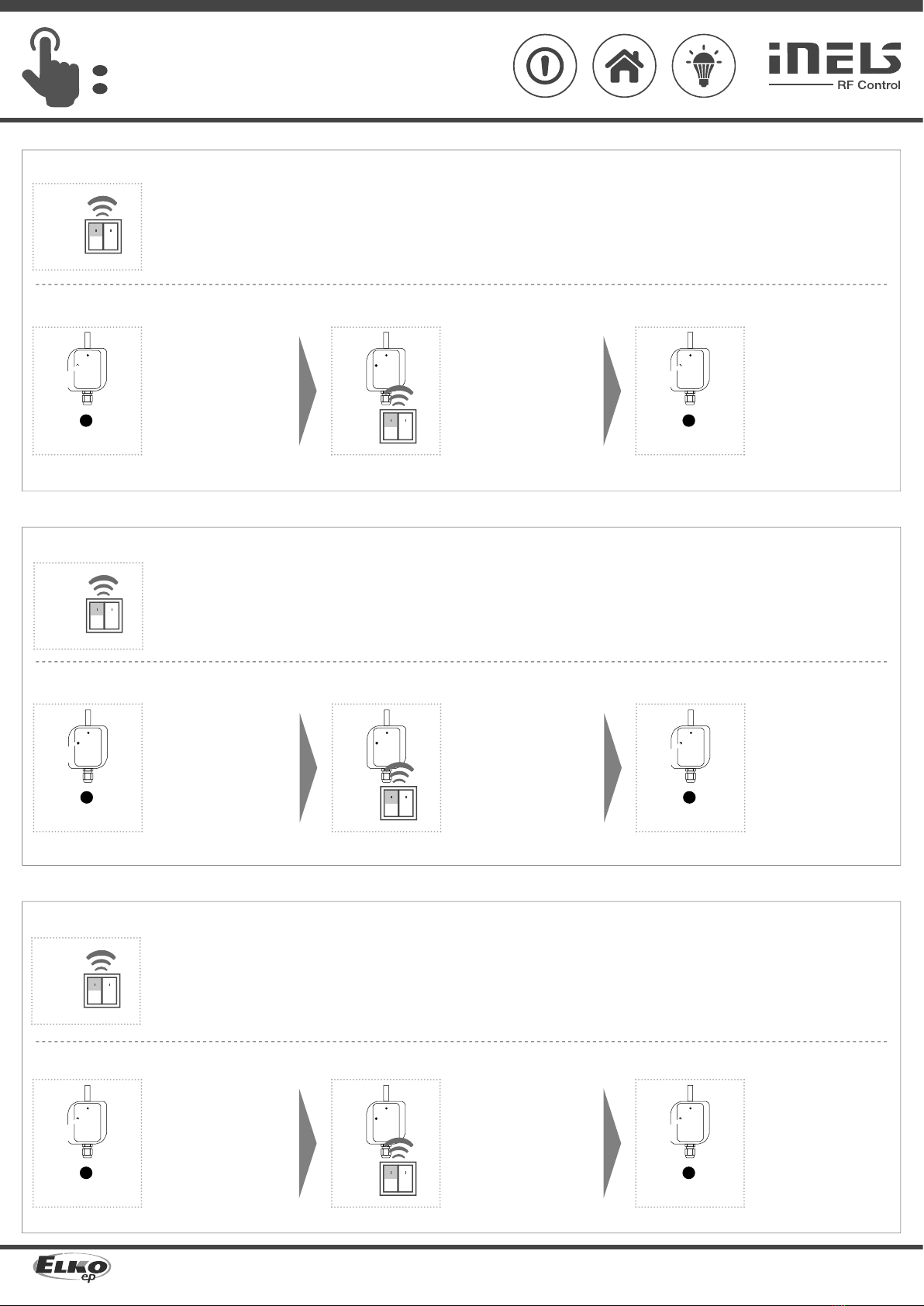

Functions and programming with RF transmitters /
12 3
Select and press one button on
wireless switch, to this button
will be assigned function
Button.
Press of programming button
on receiver RFUS-61 shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
-set memory function.
Press of programming button
on receiver RFUS-61 for 1 se-
cond will activate receiver
RFUS-61 into programming
mode. LED is flashing in 1s
interval.
Programming /
Function button /
Description of button /

1 x
PROG > 1s
1 x

PROG < 1s
1 x


1 x
2/7
The output contact will be closed by pressing the button and opened by releasing
the button.
For the correct execution of individual commands (press = closing / releasing the
button = opening), the time delay between these commands must be a min of .
1s (press - delay 1s - release).
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: [email protected] | Technikai támogatás: [phone]
www.elkoep.com / www.elkoep.hu
Kültéri kapcsolóegység
HU
Visszajelzés, kézi vezérlés
PROG gomb
A programozás / kézi vezérlés előtt egy csavarhúzó-
val pattintsa le az eszköz fedelét.
A programozás / kézi vezérlés befejezése után zárja
vissza az eszköz fedelét.
• STATUS LED - jelzi az eszköz állapotát.
A memória funkció jelzése:
Bekapcsolva - LED 3x villog.
Kikapcsolva - LED 1x hosszan világít.
• Kézi vezérlés a PROG gomb 1 mp-nél rövidebb idejű
megnyomásával.
• Programozás a PROG gomb 1 mp-nél hosszabb ide-
jű megnyomásával (< 5 mp).
Programozási és betanítási üzemmódban a vezérlő
minden gombnyomásakor a LED hosszan világít -
jelezve a parancs fogadását.
Funkciók és párosítás RF adókkal
Nyomógomb funkció
A nyomógomb funkció működése
Programozás
Tartsa nyomva az RFUS-61
aktor PROG gombját kb. 1
mp-ig. A LED 1 mp-es ciklu-
sokkal villogni kezd. Ezzel be-
lép az RFUS-61 programozási
üzemmódjába.
Egy gomb "nyomógomb" funk-
cióhoz történő párosításához
nyomja meg egyszer a távirányí-
tón kiválasztott gombot.
A programozási üzemmódból
történő kilépéshez nyomja
meg az RFUS-61 aktor PROG
gombját 1 mp-nél rövidebb
ideig. A LED a beállított me-
móriafunkció szerint világít.
Kompatibilitás
Az egység kombinálható az iNELS RF Control és az iNELS RF Control2minden
rendszereszközével, vezérlőjével és egységével.
Az érzékelőkhöz iNELS RF Control
2(RFIO2) kommunikációs protokollal jelölt
egységek rendelhetők.
A vezérlő gombjának megnyomásakor a hozzá párosított kapcsoló aktor kimeneti
kontaktusa zár, a gomb elengedésekor nyit.
A parancsok helyes végrehajtásához (gomb lenyomás = bekapcsolás / gomb fe-
lengedés = kikapcsolás) a parancsok között min. 1 s. késleltetésnek kell eltelnie
(gomb lenyomás - 1 s késleltetés - gomb felengedés)

RFUS-61
Switch unit for outdoor use
EN
02-57/2016 Rev.6
Made in Czech Republic
3/7
13
Two presses of your selected
button on the RF transmitter
assigns the function switch on
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFUS-61 shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
-set memory function.
Press of programming button
on receiver RFUS-61 for 1 se-
cond will activate receiver
RFUS-61 into programming
mode. LED is flashing in 1s
interval.
Programming /
Function switch on /
Description of switch on /

1 x
PROG > 1s
1 x

PROG < 1s
1 x

The output contact will be closed by pressing the button.
2

2 x
3
Three presses of your selected
button on the RF transmitter
assigns the function switch off
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFUS-61 shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
-set memory function.
Press of programming button
on receiver RFUS-61 for 1 se-
cond will activate receiver
RFUS-61 into programming
mode. LED is flashing in 1s
interval.
Programming /
Function switch off /
Description of switch o /

1 x
1
PROG > 1s
1 x

PROG < 1s
1 x

The output contact will be opened by pressing the button.
3
Four presses of your selected
button on the RF transmitter as-
signs the function impulse relay
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFUS-61 shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
-set memory function.
Press of programming button
on receiver RFUS-61 for 1 se-
cond will activate receiver
RFUS-61 into programming
mode. LED is flashing in 1s
interval.
Programming /
Function impulse relay /
Description of impulse relay /

1 x
1
PROG > 1s
1 x

PROG < 1s
1 x

The output contact will be switched to the opposite position by each press of the
button. If the contact was closed, it will be opened and vice versa.
2

3 x
2

4 x
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: [email protected] | Technikai támogatás: [phone]
www.elkoep.com / www.elkoep.hu
Kültéri kapcsolóegység
HU
Bakapcsolás funkció
A bekapcsolás funkció működése
A vezérlő gombjának megnyomásakor a hozzá párosított kapcsoló aktor kimeneti
kontaktusa zár.
Programozás
Tartsa nyomva az RFUS-61
aktor PROG gombját kb. 1
mp-ig. A LED 1 mp-es ciklu-
sokkal villogni kezd. Ezzel be-
lép az RFUS-61 programozási
üzemmódjába.
Egy gomb "bekapcsolás" funk-
cióhoz történő párosításához
nyomja meg kétszer a távirá-
nyítón kiválasztott gombot
(a gombnyomások között kb.
1 mp szünettel).
A programozási üzemmódból
történő kilépéshez nyomja
meg az RFUS-61 aktor PROG
gombját 1 mp-nél rövidebb
ideig. A LED a beállított me-
móriafunkció szerint világít.
Kikapcsolás funkció
A kikapcsolás funkció működése
A vezérlő gombjának megnyomásakor a hozzá párosított kapcsoló aktor kimeneti
kontaktusa nyit.
Programozás
Tartsa nyomva az RFUS-61
aktor PROG gombját kb. 1
mp-ig. A LED 1 mp-es ciklu-
sokkal villogni kezd. Ezzel be-
lép az RFUS-61 programozási
üzemmódjába.
Egy gomb "kikapcsolás" funk-
cióhoz történő párosításához
nyomja meg háromszor a táv-
irányítón kiválasztott gombot
(a gombnyomások között kb.
1 mp szünettel).
A programozási üzemmódból
történő kilépéshez nyomja
meg az RFUS-61 aktor PROG
gombját 1 mp-nél rövidebb
ideig. A LED a beállított me-
móriafunkció szerint világít.
Impulzusrelé funkció
Az impulzusrelé funkció működése
A vezérlő gombjának minden megnyomására a hozzá párosított kapcsoló aktor
kimeneti kontaktusa állapotot vált. Ha nyitva volt zár, ha zárva volt nyit.
Programozás
Tartsa nyomva az RFUS-61
aktor PROG gombját kb. 1
mp-ig. A LED 1 mp-es ciklu-
sokkal villogni kezd. Ezzel be-
lép az RFUS-61 programozási
üzemmódjába.
Egy gomb "impulzusrelé" funk-
cióhoz történő párosításához
nyomja meg négyszer a táv-
irányítón kiválasztott gombot
(a gombnyomások között kb.
1 mp szünettel).
A programozási üzemmódból
történő kilépéshez nyomja
meg az RFUS-61 aktor PROG
gombját 1 mp-nél rövidebb
ideig. A LED a beállított me-
móriafunkció szerint világít.

RFUS-61
Switch unit for outdoor use
EN
02-57/2016 Rev.6
Made in Czech Republic
4/7
Funcion delayed off /
Description of delayed o /

1 x
3Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. Upon releasing the
button, the delayed return
time starts counting.
PROG > 5s
1 x

Programming /
1Assignment of the delayed off
function is performed by five
presses of the selected button
on the RF transmitter (must be
a lapse of 1s between indivi-
dual presses).
Press of programming button
on receiver RFUS-61 for 1 se-
cond will activate receiver
RFUS-61 into programming
mode. LED is flashing in 1s
interval.
PROG > 1s
1 x

The output contact will be closed by pressing the button and opened after the set
time interval has elapsed.
2

5 x
45
Press of programming button
on receiver RFUS-61 shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
-set memory function.
After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
PROG < 1s
1 x


1 x
t = 2s . . . 60min.

Function delayed on /
Description of delayed on /

1 x
3Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. Upon releasing the
button, the delayed return
time starts counting.
PROG > 5s
1 x

Programming /
1Assignment of the delayed
on function is performed by
six presses of the selected
button on the RF transmit-
ter (must be a lapse of 1s be-
tween individual presses).
Press of programming but-
ton on receiver RFUS-61 for
1 second will activate receiver
RFUS-61 into programming
mode. LED is flashing in 1s
interval.
PROG > 1s
1 x

The output contact will be opened by pressing the button and closed after the set
time interval has elapsed.
2

6 x
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: [email protected] | Technikai támogatás: [phone]
www.elkoep.com / www.elkoep.hu
Kültéri kapcsolóegység
HU
Kéleltetett kikapcsolás funkció
A késleltetett kikapcsolás funkció működése
A vezérlő gombjának megnyomásakor a hozzá párosított kapcsoló aktor kimeneti
kontaktusa zár, majd a beállított késleltetés után nyit.
Programozás
Tartsa nyomva az RFUS-61
aktor PROG gombját kb. 1
mp-ig. A LED 1 mp-es ciklu-
sokkal villogni kezd. Ezzel be-
lép az RFUS-61 programozási
üzemmódjába.
Egy gomb "késleltetett kikap-
csolás" funkcióhoz történő
párosításához nyomja meg
ötször a távirányítón kiválasz-
tott gombot (a gombnyomá-
sok között kb. 1 mp szünettel).
Az időzítés beállításához tart-
sa nyomva a PROG gombot
5 mp-nél hosszabban, amíg a
LED másodpercenként 2-szer
villog. Engedje fel a gombot,
ekkor elkezdődik a késleltetés
időtartamának számolása.
Miután letelt a beállítani kí-
vánt késleltetési idő (2mp..60
perc tartományban), a szám-
lálás leállításához és az időzí-
tési üzemmódból kilépéshez
nyomja meg a távirányítón a
funkcióhoz párosított gom-
bot. Az időtartam ekkor táro-
lódik az aktor memóriájában.
A programozási üzemmódból
történő kilépéshez nyomja
meg az RFUS-61 aktor PROG
gombját 1 mp-nél rövidebb
ideig. A LED a beállított me-
móriafunkció szerint világít.
Késleltetett bekapcsolás funkció
A késleltetett bekapcsolás működése
A vezérlő gombjának megnyomásakor a hozzá párosított kapcsoló aktor kimeneti
kontaktusa nyit, majd a beállított késleltetés után zár.
Programozás
Tartsa nyomva az RFUS-61
aktor PROG gombját kb. 1
mp-ig. A LED 1 mp-es ciklu-
sokkal villogni kezd. Ezzel be-
lép az RFUS-61 programozási
üzemmódjába.
Egy gomb "késleltetett be-
kapcsolás" funkcióhoz tör-
ténő párosításához nyomja
meg hatszor a távirányítón
kiválasztott gombot (a gomb-
nyomások között kb. 1 mp
szünettel).
Az időzítés beállításához tart-
sa nyomva a PROG gombot
5 mp-nél hosszabban, amíg a
LED másodpercenként 2-szer
villog. Engedje fel a gombot,
ekkor elkezdődik a késleltetés
időtartamának számolása.

RFUS-61
Switch unit for outdoor use
EN
02-57/2016 Rev.6
Made in Czech Republic
5/7
45
Press of programming button
on receiver RFUS-61 shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
-set memory function.
After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
PROG < 1s
1 x


1 x
t = 2s . . . 60min.

Safe handling /
When handling a device unboxed it is important to avoid contact with liquids. Avoid contact
with the components of the device.
Programming with RF control units /
The address listed on the side of the actuator is used for programming and controlling
actuators by RF control units.
xxxxxx
address /
Deleting one position of the transmitter /
Delete actuator /
Deleting the entire memory /
By pressing the programming button on the actuator for 5 sec-
onds, deletion of one transmitter activates. LED flashs 4x in each
1s interval.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
To confirm deletion, the LED will confirm with a flash long and
the component returns to the operating mode. The memory
status is not indicated.
Deletion does not affect the pre-set memory function.
By pressing the programming button on the actuator for 8 sec-
onds, deletion occurs of the actuator's entire memory. LED
flashs 4x in each 1s interval.
The actuator goes into the programming mode, the LED flashes
in 0.5 s intervals (max. 4 min.).
You can return to the operating mode by pressing the Prog but-
ton for less than 1s. The LED lights up according to the pre-set
memory function and the component returns to the operating
mode.
Deletion does not affect the pre-set memory function.
PROG > 5s
1 x

PROG > 8s
1 x

ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: [email protected] | Technikai támogatás: [phone]
www.elkoep.com / www.elkoep.hu
Kültéri kapcsolóegység
HU
Miután letelt a beállítani kívánt
késleltetési idő (2mp..60perc
tartományban), a számlálás
leállításához és az időzíté-
si üzemmódból kilépéshez
nyomja meg a távirányítón a
funkcióhoz párosított gombot.
Az időtartam ekkor tárolódik
az aktor memóriájában.
A programozási üzemmódból
történő kilépéshez nyomja
meg az RFUS-61 aktor PROG
gombját 1 mp-nél rövidebb
ideig. A LED a beállított me-
móriafunkció szerint világít.
Biztonságos kezelés
A dobozából kivett készüléket nem érheti folyadék. Ne érintse feleslegesen az eszköz al-
katrészeit.
Programozás, párosítás rendszereszközökkel
Az RF rendszereszközökkel történő párosításhoz az eszközök oldalán található fizikai
címet kell használni.
cím
Párosítások törlése
Egy adócsatorna párosításának törlése
Tartsa nyomva az RFUS-61 PROG gombját 5 mp-ig. A LED egy
másodperc alatt 4x villan fel.
Egy adócsatorna párosításának memóriából történő törléséhez
nyomja meg a törölni kívánt gombot a távirányítón.
A törlés megerősítéséhez a LED hosszan villog, majd az eszköz
visszatér működési üzemmódba.
A memória állapota nincs jelezve.
A törlés nem érinti a beállított memória funkciót.
A memória teljes törlése
A teljes memóriatartalom törléséhez tartsa nyomva az RFUS-61
PROG gombját 8 mp-ig. A LED egy másodperc alatt 4x villan fel.
Az eszköz ezután programozási üzemmódba áll és a LED
0.5 mp-es ütemben villog (max. 4 perc).
A normál üzemmódba történő visszaálláshoz nyomja meg a
PROG gombot. A LED a beállított memóriafunkció szerint vilá-
gít, és az egység visszatér működési módba.
A törlés nem érinti a beállított memória funkciót.

RFUS-61
Switch unit for outdoor use
EN
02-57/2016 Rev.6
Made in Czech Republic
6/7
Technical parameters /
Supply voltage:
Apparent power:
Dissipated power:
Supply voltage tolerance:
Output
Number of contacts:
Rated current:
Switching power:
Peak current:
Switching voltage:
Min. switching power DC:
Mechanical service life:
Electrical service life (AC1):
Control
RF command from the transmitter:
Manual control:
Range in open space:
Other data
Operating temperature:
Operating position:
Mounting:
Protection:
Overvoltage category:
Contamination degree:
Cross-section of connecting wires (mm2):
Recommended power cord:
Dimensions:
Weight:
Related standards:
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each
units.
Between the individual commands must be an interval of at least 1s.
RFUS-61/230V RFUS-61/120V RFUS-61/24V
Selecting the memory function /
• Memory function on:
- For functions 1-4, these are used to store the last state of the relay output before the supply
voltage drops, the change of state of the output to the memory is recorded 15 seconds after
the change.
- For functions 5-6, the target state of the relay is immediately entered into the memory after the
delay, after re-connecting the power, the relay is set to the target state.
• Memory function off:
When the power supply is reconnected, the relay remains off.
12
Press of programming button on receiver RFUS-61 for 1 second
will activate receiver RFUS-61 into programming mode. LED is
flashing in 1s interval.
Pressing the programming button on the RFUS-61 receiver for
less than 1 second will finish the programming mode, this will
reverse the memory function. The LED lights up according to
the current pre-set memory function. The set memory function
is saved.
Every other change is made in the same way.
PROG > 1s
1 x

PROG < 1s
1 x

ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: [email protected] | Technikai támogatás: [phone]
www.elkoep.com / www.elkoep.hu
Kültéri kapcsolóegység
HU
230V AC / 50 - 60 Hz 120V AC / 60Hz 12-24V AC/DC 50-60Hz
5VA / cos φ = 0.1 5VA / cos φ = 0.1 -
0.6W 0.6 W 0.7W
+10 %; -15 %
1 x switching / váltó (AgSnO2)
12 A/ AC1
3000VA / AC1, 384W / DC
30 A/ < 3 s (mp)
250VAC1 / 24VDC
500 mW
3x107
0.7x105
866 MHz, 868 MHz, 916 MHz
button PROG (ON/OFF) / "PROG" nyomógombbal (BE/KI)
up to 200 m / 200 m-ig
-15 ... + 50 °C
any / tetszőleges
screws / csavarok
IP65
III.
2
max.1x2.5,max. 2x1.5 / a hollow / érvéggel max.1x2.5
CYKY 3x1.5 (CYKY 4x1.5)
136 x 62 x 34 mm
146 g
EN 60669, EN 300220, EN 301489 R&TTE Directive, Order. No 426/2000 Coll. (Directive 1999/EC) /
EN 60669, EN 300 220, EN 301 489 irányelv RTTE, NVč.426/2000Sb (irányelv 1999/ES)
Technikai paraméterek
Tápfeszültség:
A látszólagos teljesítmény:
Meddő teljesítmény:
Tápfeszültség tűrése:
Kimenet
Érintkezők száma:
Névleges áram:
Kapcsolható teljesítmény:
Csúcs áram:
Kapcsolható feszültség:
Min. kapcsolható DC teljesítmény:
Mechanikai élettartam:
Elektromos élettartam (AC1):
Vezérlés
RF átvitel frekvenciája:
Kézi vezérlés:
Hatótávolság nyílt terepen:
További információk
Üzemi hőmérséklet:
Működési pozíció:
Beépítés:
Védettség:
Túlfeszültség kategória:
Szennyezettségi fok:
Bekötő vezeték keresztm. (mm2):
Javasolt hálózati kábel:
Méretek:
Tömeg:
Vonatkozó szabványok:
Figyelem:
Az iNELS RF Control rendszer telepítésénél ügyeljen az egyes egységek között kötelezően betar-
tandó minimum 1 cm távolságra.
Az egyes parancsok között legalább 1mp időköznek kell lennie.
Memória funkció kiválasztása
• A memória funkció be van kapcsolva:
- 1- 4 funkciókban a relé kimenet tápfeszültség megszűnés előtti utolsó állapota tárolódik, a
kimeneti állapot minden átváltás után 15 másodperccel a memóriába kerül.
- 5- 6 funkciókban a relé célállapota a késleltetés után tárolódik a memóriába, a tápfeszültség
visszakapcsolására a relé a célállapotra fog beállni.
• A memória funkció ki van kapcsolva:
A tápfeszültség visszakapcsolására a relé kikapcsol.
Tartsa nyomva az RFUS-61 aktor PROG gombját kb. 1 mp-ig, amíg
a LED 1 mp-es ciklusokkal villogni kezd. Ezzel belép az RFUS-
61programozási üzemmódjába.
Az RFUS-61 programozó gombjának 1 másodpercnél rövidebb
idejű megnyomásával befejeződik a programozási mód, ezzel
megváltoztatja a memória funkciót is. A LED az éppen beállított
memóriafunkció szerint világít. A tárolt memóriafunkció mentésre
kerül.
Minden további változtatás ugyanígy végezhető el.

RFUS-61
Switch unit for outdoor use
EN
02-57/2016 Rev.6
Made in Czech Republic
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing. Instal-
lation and connection can be carried out only by a person with adequate professional qualification upon under-
standing this instruction manual and functions of the device, and while observing all valid regulations. Trouble-free
function of the device also depends on transportation, storing and handling. In case you notice any sign of damage,
deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary to treat
this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make sure
that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety regula-
tions, norms, directives and professional, and export regulations for working with electrical devices. Do not touch
parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe correct location of
RF components in a building where the installation is taking place. RF Control is designated only for mounting in
interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into
metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is then impossible.
RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an obstruction, inter-
fered, battery of the transceiver can get flat etc. and thus disable remote control.
Warning
7/7
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: [email protected] | Technikai támogatás: [phone]
www.elkoep.com / www.elkoep.hu
Kültéri kapcsolóegység
HU
A tájékoztató útmutatást ad az ezközök üzembehelyezéséről és beállítási lehetőségeiről. A felszerelést és az
üzembehelyezést csak olyan személy végezheti, aki rendelkezik a megfelelő ismeretekkel és tisztában van az eszkö-
zök működésével, funkcióival, valamint az útmutató adataival. Ha az eszköz bármilyen okból megsérült, eldeformá-
lódott, hiányos, vagy hibásan működik, ne szerelje fel és ne használja azt, juttassa vissza a vásárlás helyére. Az eszköz
élettartamának lejártakor gondoskodjon annak környezetvédelmi szempontból megfelelő elhelyezéséről. Csak fe-
szültségmentes állapotban szereljen és a vezetékeket stabilan kösse be. Feszültség alatt lévő részeket érinteni élet-
veszélyes. A vezérlőjel átvitele rádiófrekvencián történik (RF), ezért szükséges az eszközök megfelelő elhelyezését
biztosítani az épületben történő felszereléskor. Az RF átvitel minősége, a jel erőssége függ az RF eszközök környeze-
tében felhasznált anyagoktól és az eszközök elhelyezési módjától. Ne használja erős rádiófrekvenciás zavarforrások
közelében. Csak beltéri alkalmazások esetében használhatók, nem alkalmazhatók kültéren, vagy magas páratartal-
mú környezetben. Kerülje a fém kapcsolószekrénybe, vagy fémajtós kapcsolószekrénybe történő felszerelését, mert
a fém felületek gátolják a rádióhullámok terjedését. Az RF rendszer használata nem ajánlott olyan területeken, ahol
a rádiófrekvenciás átvitel gátolt, vagy ahol interferenciák léphetnek fel. Az RF Control használata nem ajánlott olyan
eszközök vezérlésére, melyek kockázatot jelentenek az élet és a vezérelt eszközök épsége szempontjából, mint pl.
szivattyúk, elektromos melegítők temosztát nélkül, liftek, felvonók, stb. - a rádiófrekvenciás jel terjedésének akadá-
lyozása, leárnyékolása, a külső zavarok vagy pl. az adók elemének lemerülése meghiúsíthatja a vezérlést.
Figyelmeztetés
