Elko SHT-6 User manual

SHT-6
C
Z
Spínací hodiny
sDCF řízením
C
Z
S
K
E
N
R
O
P
L
H
U
R
U
C
Z

- 2 -
Obsah
3
4
5
6
8
9
10
11
12
14
18
20
22
23
24
25
Varování .........................................................................................................
Charakteristika ..............................................................................................
Technické parametry .....................................................................................
Popis přístroje ................................................................................................
Symbol, Zapojení, Zátěž ...............................................................................
Nadřazenost režimů, Nastavení jazyka........................................................
Přehled menu ................................................................................................
Popis ovládání ...............................................................................................
Nastavení času a datumu ..............................................................................
Časový program ............................................................................................
Nastavení spínacích režimů ..........................................................................
Možnosti nastavení .......................................................................................
Přehled časových pásem ..............................................................................
Reset ...............................................................................................................
Příklad programování ...................................................................................
Výměna baterie .............................................................................................

- 3 -
C
Z
Varování
Přístroj je konstruován pro připojení do 1-fázové
sítě střídavého napětí a musí být instalován
v souladu s předpisy a normami platnými v
dané zemi. Instalaci, připojení, nastavení a
obsluhu může provádět pouze osoba s odpovídající
elektrotechnickou kvalikací, která se dokonale seznámila
s tímto návodem a funkcí přístroje. Přístroj obsahuje
ochrany proti přepěťovým špičkám a rušivým impulsům
v napájecí síti. Pro správnou funkci těchto ochran však
musí být v instalaci předřazeny vhodné ochrany vyššího
stupně (A, B, C) a dle normy zabezpečeno odrušení
spínaných přístrojů (stykače, motory, induktivní zátěže
apod.). Před zahájením instalace se bezpečně ujistěte, že
zařízení není pod napětím a hlavní vypínač je v poloze
“VYPNUTO”. Neinstalujte přístroj ke zdrojům nadměrného
elektromagnetického rušení. Správnou instalací přístroje
zajistěte dokonalou cirkulaci vzduchu tak, aby při
trvalém provozu a vyšší okolní teplotě nebyla překročena
maximální dovolená pracovní teplota přístroje. Pro
instalaci a nastavení použijte šroubovák šíře cca 2 mm.
Mějte na paměti, že se jedná o plně elektronický přístroj
a podle toho také k montáži přistupujte. Bezproblémová
funkce přístroje je také závislá na předchozím způsobu
transportu, skladování a zacházení. Pokud objevíte
jakékoliv známky poškození, deformace, nefunkčnosti
nebo chybějící díl, neinstalujte tento přístroj a
reklamujte ho u prodejce. Výrobek je možné po ukončení
životnosti demontovat, recyklovat, případně uložit na
zabezpečenou skládku.

- 4-
Charakteristika
Spínací hodiny s DCF řízením slouží pro automatické ovládání
veškerých spotřebičů v závislosti na reálném čase a to po celý rok
bez potřeby průběžné obsluhy, s minimálními provozními náklady
a maximální úsporou elektrické energie. (Např. - sepnutí topení,
čerpadel, ventilátorů, veřejného osvětlení apod). Spotřebiče
lze ovládat v určitých pravidelných časových cyklech, nebo dle
navoleného programu.
Spínací hodiny SHT-6 jsou synchronizovány signálem DCF77
pomocí externího přijímače DCFR-1. Spínací hodiny mohou
pracovat i samostatně bez DCF přijímače. Po instalaci nevyžadují
žádnou mimořádnou obsluhu ani údržbu. Při výpadku síťového
napájení si přístroj zachová všechny nastavené hodnoty potřebné
pro spolehlivé spínání po obnovení napájení.
- Spínací režimy:
- auto - režim automatického spínání:
-Program - spíná podle programu (časový program).
-náhodný - spíná náhodně v intervalu 10-120 min.
- prázdniny - prázdninový režim - možnost nastavení
období, po které bude přístroj blokován - nebude spínat podle
nastavených programů.
- manuální - manuální režim - možnost manuálního ovládání
výstupního relé.
- Možnosti ProgramU automatického spínání auto:
- časový program - spíná podle nastaveného časového programu
- 100 paměťových míst pro časové programy (společné pro oba kanály).
- Programování lze provádět pod napětím i v záložním režimu.
-Výstupy relé pracují pouze pod síťovým napájecím napětím AC 230V.
- Volba zobrazení menu - CZ / SK / EN / RO / PL / HU / RU (výrobní
nastavení EN).
- Volba automatického přechodu letní / zimní čas dle oblasti.
- Podsvětlený LCD displej.
- Snadné a rychlé nastavení pomocí 4 ovládacích tlačítek.
- Plombovatelný průhledný kryt předního panelu.
- Spínací hodiny jsou zálohovány baterií, která uchovává data při
výpadku napájení (rezerva zálohovaného času – až 3 roky).
- Napájecí napětí: AC 230V.
- 2- modul, upevnění na DIN lištu, třmenové svorky.
- Při prvním zapojení do sítě je nutné pro správnou funkci
nastavit aktuální čas a datum spínacích hodin.
Nastavení lze provést ručně (pouze je-li DCF signál zakázán)
nebo automaticky (je-li připojen přijímač DCFR-1 a DCF signál je
povolen).

- 5 -
C
Z
Technické parametry
Napájecí svorky:
Napájecí napětí:
Tolerance napájecího napětí:
Výstup
Počet kontaktů:
Jmenovitý proud:
Spínaný výkon:
Špičkový proud:
Max. spínané napětí:
Min. spínaný výkon DC:
Mechanická životnost:
Elektrická životnost (AC1):
Časový obvod
Záloha reál. času:
Přesnost chodu:
- bez přijímače DCF
Min. interval sepnutí:
Doba uchování dat programů:
Programový obvod
Počet paměťových míst:
Program:
Zobrazení údajů:
Další údaje
Pracovní teplota:
A1 - A2
AC 230 V / 50 - 60 Hz
-15 %; +10 %
1 x přepínací (AgSnO2)
16 A / AC1
4000 VA / AC1, 384 W / DC
30 A / <3 s
250 V AC1 / 24 V DC
500 mW
> 3x10
7
> 0.7x10
5
až 3 roky
max. ±1 s za den při 23°C
1 min
min. 10 let
100
denní, roční (do r. 2099)
LCD displej, podsvětlený
-10.. +55°C
-30.. +70 °C
4 kV (napájení - výstup)
libovolná
DIN lišta EN 60715
IP10 svorky, IP40 z čelního panelu
II.
2
max. 2x2.5, max. 1x4 s dutinkou
max. 1x2.5, max. 2x1.5 mm
2
90 x 35.6 x 64 mm
121 g
EN 61812-1, EN 61010-1
Skladovací teplota:
Elektrická pevnost:
Pracovní poloha:
Upevnění:
Krytí:
Kategorie přepětí:
Stupeň znečištění:
Průřez připojovacích vodičů
(mm2):
Rozměr:
Hmotnost:
Související normy:

- 6 -
PRG
+
MAN
_
ESC
OK
RESET
Auto
SHT-6
Svorka A1
Podsvětlený displej
Plombovací místo
Připojení přijímače DCFR-1
Ovládací tlačítka
Výstup - kanál (16-15-18)
Svorka A2
Popis přístroje
Zásuvný modul pro výměnu záložní baterie

- 7 -

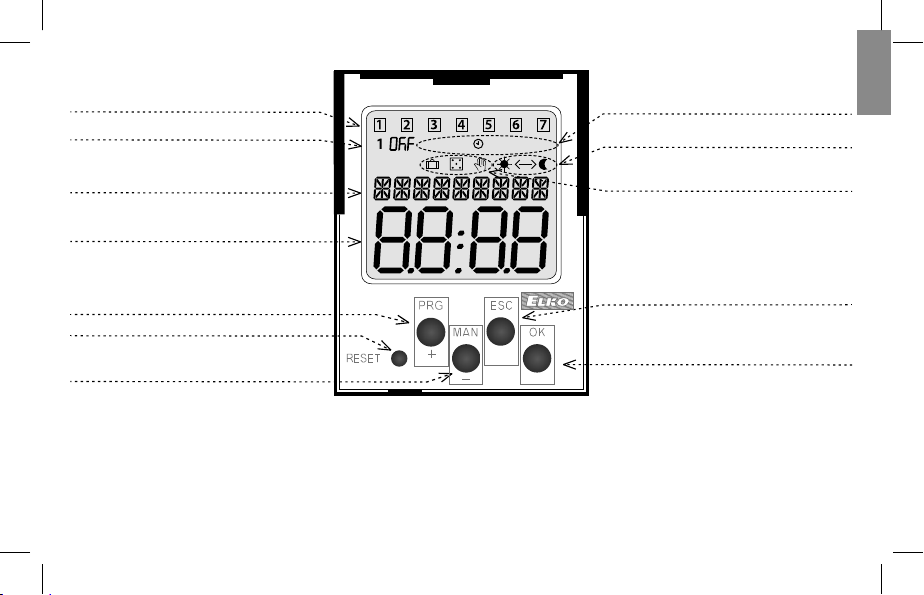

SHT-6
ManProgAuto + t
C
Z
Zobrazení dne v týdnu
Zobrazení času**
Indikace provozních režimů
Zobrazuje 12/24 h režim /
západ-východ slunce
Indikace spínacího programu
Indikace stavu
Zobrazení data / nastavovacího menu*
Ovládací tlačítko PRG / +
Ovládací tlačítko MAN1 / -
Ovládací tlačítko OK
Ovládací tlačítko MAN2 / ESC
Reset
PODSVÍCENÍ DISPLEJE
Pod napětím: Standardně je displej podsvícen po dobu 10s od doby posledního stisku kteréhokoliv tlačítka.
Na displeji je stále zobrazeno nastavení - datum, čas, den v týdnu, stav kontaktu a program. Trvalé zapnutí / vypnutí se provede současným dlouhým stiskem
tlačítek MAN, ESC, OK. Po aktivaci trvalého zapnutí / vypnutí podsvícený displej krátce problikne.
V záložním režimu: Po 2 minutách se displej přepne do režimu spánku - tzn. nezobrazuje žádné informace. Zobrazení displeje aktivujete stiskem jakéhokoliv
tlačítka.
* Pozn. Zobrazení data nebo stavu DCF signálu (přepíná se po 4s). Stav DCF signál: DCF ON - je přítomen signál DCF 77
DCF OFF - DCF signál blokován
NO DCF - není přítomen DCF signál
** Pozn. Není-li čas nastaven, časový údaj bliká. Je-li čas nastaven (ručně nebo automaticky), časový údaj svítí trvale.

- 8 -
cos φ ≥ 0.95 M M
M M
HAL.230V
K
AC12
x
AC1
250V / 16A
AC2
250V / 5A
AC3
250V / 3A
AC5b
1000W
AC6a
x
AC7b
250V / 3A
DC14
x
AC13
x
AC14
250V / 6A
AC15
250V / 6A
DC1
24V / 10A
DC5
24V / 2A
DC12
24V / 6A
DC13
24V / 2A
DC3
24V / 3A
A2 16 15 18
A1 G B1 B2
1 5
16
A2
A1B2B1
DCF
18
DCFR-1
N
L
Zapojení
AC5a
nekompenzované
230V / 3A (690VA)
AC5a
kompenzované
230V / 3A (690VA) do
max. vstupní C=14uF
Druh zátěže
mat.kontaktu AgSnO2
kontakt 16A
Druh zátěže
mat.kontaktu AgSnO2
kontakt 16A
Druh zátěže
mat.kontaktu AgSnO2
kontakt 16A
Symbol

- 9 -
ProgAuto
PRG OK
+_OK
+_
ESC
Prog
Prog
Prog
Prog
Prog
Prog
Prog
Prog
Prog Prog
OK
time/date options language
C
Z
Vadřazenost režimů ovládání displej režim výstupu
 ON / OFF
manuální ovládání
 ON / OFF prázdninový režim
ON / OFF časový program Prog
nejvyšší priorita režimu
ovládání

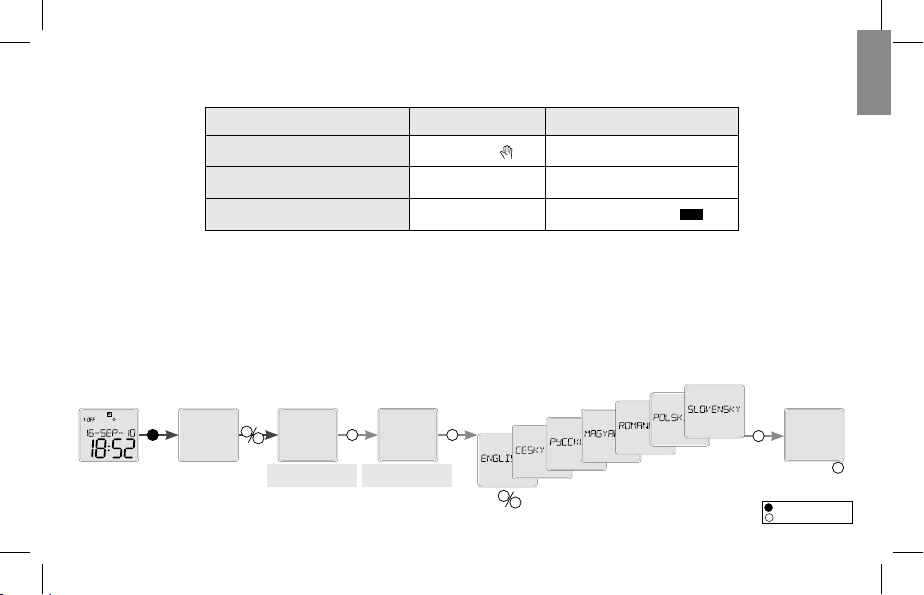

Nadřazenost režimů
Nastavení jazyka
výběr jazyka
jazyk
možnosti
- dlouhý stisk (>1s)
- krátký stisk (<1s)

- 10 -
Auto Prog Prog Prog
Přehled menu
nastavení zobrazení
formátu času
nastavení zobrazení
formátu datumu
nastavení zobrazení
dne v týdnu
nastavení přechodu
letního/zimního času
nastavení datumu
nastavení aktuálního
času přidat program
úprava programu
vymazat program
nastavení a úprava
časového programu
cas
datum
CAS LE - zi
den v tydnu
format data
format casu
pridat
zmenit
vymazat
nastavení času/
datumu
manuální režim
nastavení prázdnino-
vého režimu
nastavení režimu
automatického
spínání
spínací režimy
prazdniny
manualni
AUTO
cas/datum casovy pr rezimy
16--zar-- 10

- 11 -
Prog Prog
C
Z

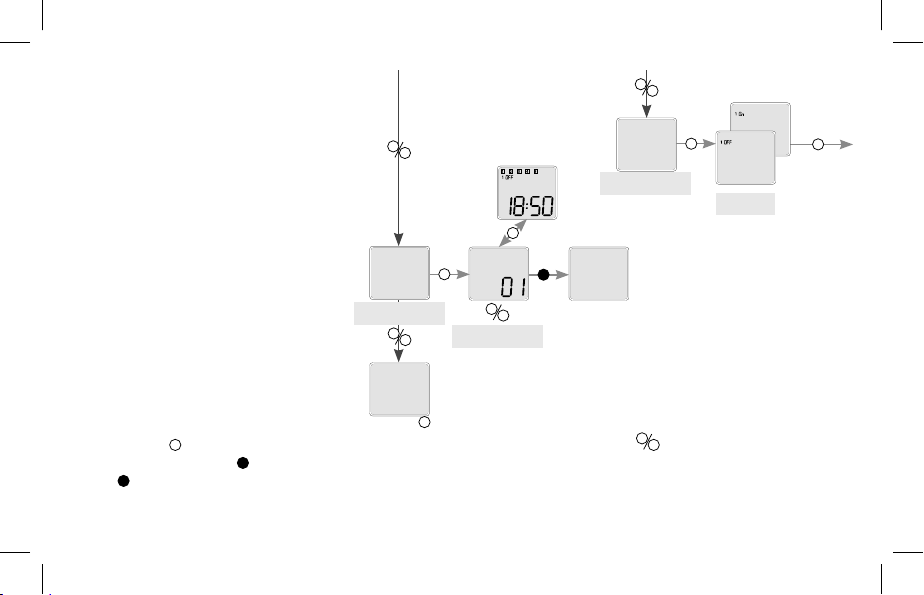

Popis ovládání

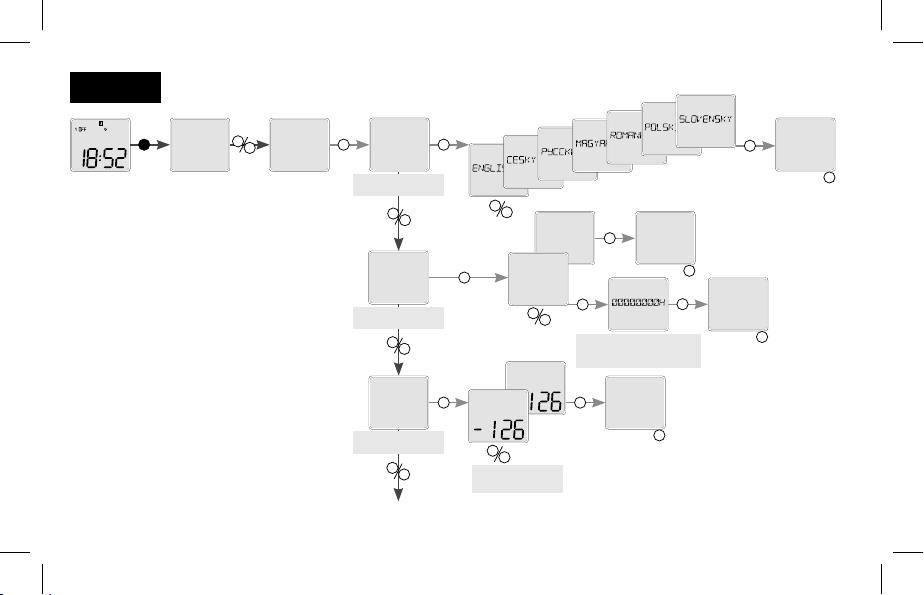

nastaveni režimu DCF
nastavení časového
pásma
nastavení jazyka
provozní hodiny pro
jednotlivé kanály
nastavení korekce
času v rozmezí
± 12.7 s / den
nastavení přístroje
DCF signal
časová zona
jazyk
provozni hod
korekce casu
moznosti konec


PRG - vstup do programo-
vacího menu



+_
- pohyb v nabídce
menu
- nastavení hodnot



+_
- rychlý posun při
nastavování hodnot

OK
- vstup do
požadovaného menu
- potvrzení


ESC
- o úroveň výš
- krok zpět


ESC
- návrat do výchozí-
ho menu
Přístroj rozlišuje krátký a dlouhý
stisk tlačítka. V návodu je značeno:
- krátký stisk tlačítka (<1s)
- dlouhý stisk (>1s)
Po 30s nečinnosti (od posledního
stisku jakéhokoliv tlačítka) se
přístroj automaticky vrátí do
výchozího menu.

- 12 -
Auto
PRG OK OK
OK
OK
+_
+_
+_
+_
Prog Prog
ProgProg Prog
OKOK
+_+_+_
Prog Prog
OK
+_
Prog
OK
ESC
Prog Prog
OK
ESC
Prog Prog
ESC
Prog
Prog
Prog
Prog
OK
+_

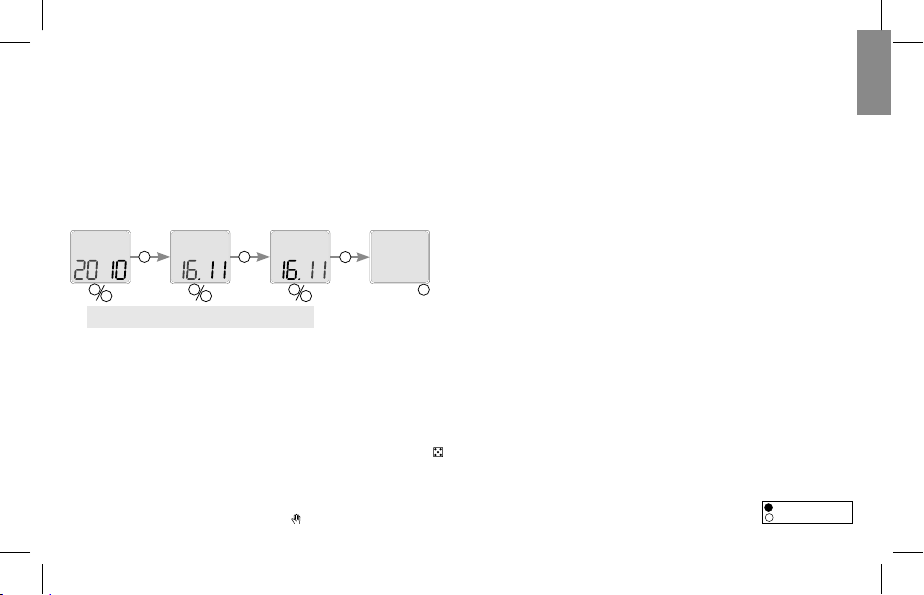

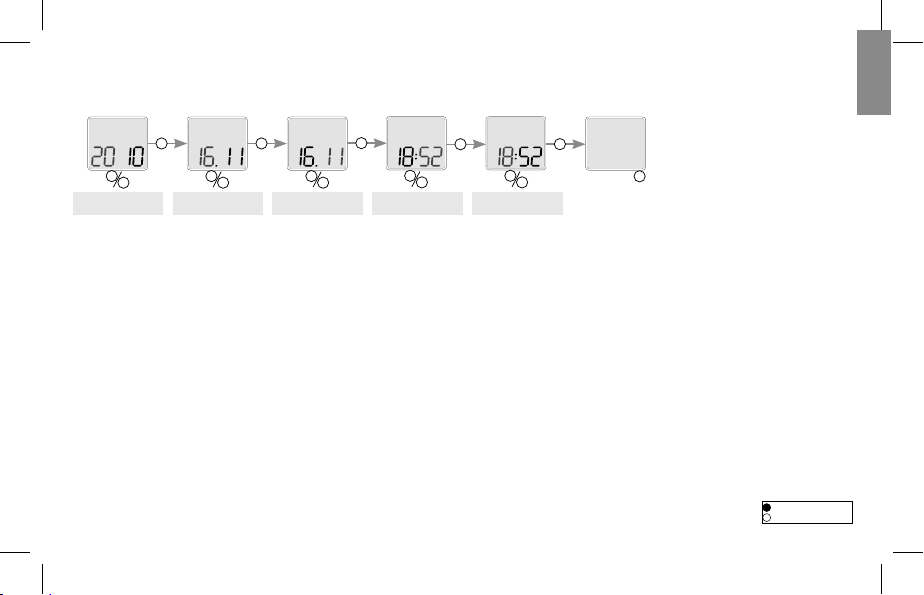

Nastavení času a datumu
nastavení hodiny
nastavení času
nastavení datumu
nastavení přechodu
letního/zimního
času
nastavení měsícenastavení roku nastavení dne
nastavení minuty
nastavení přechodu
letního/zimního
času dle oblasti
cas/datum cas hodina minuta cas
datum rok mesic den datum
cas le-zi
le-zi eu
le-zi usa
le-zi rus
neaktivni
cas le-zi
16--zar-- 10
CAS/datum
- je možné pouze v případě, že DCF
signál není povolen (v menu MOZNOSTI
nastavíme DCF signál zakazano )

- 13 -
Prog
OK
OK
+_
+_
+_
ESC
Prog
Prog
Prog
Prog
Prog
Prog
Prog
Prog
OK
Prog
ESC
Prog
Prog
Prog
Prog
Prog
Prog
Prog
OK
+_
OK
Prog
Prog
OK
ESC
ESC
C
Z
nastavení dne v
týdnu
formát datumu
formát času
- dlouhý stisk (>1s)
- krátký stisk (<1s)
den v tyd
format da
16 zar 10
16 /zar /10
16--zar--10
den v tyd
format da
format ca
format ca 12h
24h
konec

- 14 -
ProgAuto
PRG OK OK
+_
+_OK
Prog ProgProg Prog
Prog
OK
OK
+_
Prog
OK
Prog Prog
OK
+_
OK
+_
+_
OK
OK
Prog
Prog
OK
Prog
Prog
OK
Prog
Prog
přidat program
Časový program
výběr programu *
denní program
roční program
úprava denního
programu
změnit program
cas/datum casovy pr pridat program denni pro
rocni pro
zmenit program denni pro
16--zar-- 10
casovy program
zobrazení
zobrazení
zobrazení
vystup
vystup
vystup
vystup
vystup
vystup

- 15 -
ProgProg Prog
OKOK
+_+_+_
OK
+_
Prog Prog
OK
+_
OK OK
Prog
Prog
+_
Prog Prog
OK
+_
OK
OK
+_
ESC
ESC
Prog
Prog
Prog
Prog
Prog
Prog
Prog
Prog
+_
Prog Prog
OK
+_
OK OK
Prog
OK
+_
ESC
Prog
Prog
Prog
Prog
Prog
Prog
Prog
Prog
C
Z
nastavení minutynastavení hodiny
nastavení aktivity
programu ve dni
v týdnu
nastavení měsícenastavení roku nastavení dne nastavení minutynastavení hodiny
úprava nastavení
minuty
úprava nastavení
hodiny
úprava nastavení
aktivity programu
ve dni v týdnu
- dlouhý stisk (>1s)
- krátký stisk (<1s)
hodina
hodina
hodina
den
mesic
rok
minuta
minuta
minuta
on
on
pridat
pridat
pridat

- 16 -
Prog
ESC
+_
Prog
Prog
OK
+_
+_
OK
Prog
OK
+_
Prog
OK
OK
Prog
Prog
* Krátkými stisky OK se můžete přepínat mezi číslem programu a zobrazením nastavení programu. +_- procházíte nastavené
programy. Dlouhým stiskem OK pokračujete v požadovaném postupu - ZMENIT / VYMAZAT. Pokud nechcete pokračovat v dalším postupu,
stiskem ESC se beze změny dostanete do základního zobrazení.
Pokud je paměť programů plná zobrazí se na displeji nápis PLNE.
Pokud je paměť programů prázdná a chcete program změnit nebo vymazat zobrazí se na displeji nápis PRAZDNY.
výběr programu *
úprava ročního
programu
vymazat program
vymazat vymazat
konec
rocni pro
program
zobrazení
vystupvystup
vystup

- 17 -
ProgProg Prog
OKOK
+_+_+_
OK
Prog
+_
Prog Prog
OK
+_
OK
ESC
C
Z
úprava nastavení
měsíce
úprava nastavení
roku úprava nastavení dne úprava nastavení minuty
úprava nastavení
hodiny
- dlouhý stisk (>1s)
- krátký stisk (<1s)
rok mesic den hodina minuta pridat

- 18 -
ProgAuto
PRG OK
OK
+_
+
+
_
_
+_
Prog
Prog
ESC
Prog
OK Prog
+_
OK
ProgProg Prog
OKOK
+_+_+_
OK
Prog
OK
Prog
OK
ESC
OK
Prog
Prog
Prog
Prog
ESC
OK
+_
ESC
+_
Prog
Prog Prog
Prog
režim automatické-
ho spínání
režim prázdniny
nastavení začátku prázdninového režimu
manuální režim
výběr spínacího programu
zapnutí manuálního
režimu
rezimy auto
prazdniny on
on
rok
prazdniny
neaktivni
manualni
manualni
konec
mesic den
program
auto
nahodny
cas/datum
Nastavení spínacích režimů
16--zar-- 10
rezimy

- 19 -
ProgProg Prog
OKOK
+_+_+_
OK
ESC
Prog
C
Z
Zobrazení na displeji:
- po dobu aktivace náhodného režimu - Nahodny - svítí symbol .
- prázdninový režim PRazdniny: - svítící symbol indikuje nastavený prázdninový režim.
- blikající symbol indikuje aktivní prázdninový režim .
- symbol
nesvítí, neni-li prázdninový režim nastaven, nebo již proběhl.
- při manuálním ovládání svítí symbol a bliká kanál 1, který je manuálně ovládán.
nastavení konce prázdninového režimu
- dlouhý stisk (>1s)
- krátký stisk (<1s)
rok mesic den prazdniny

- 20 -
Prog
OK
+_
+
+
_
_
OK OK
ESC
ESC
Prog
Prog
Prog
Prog Prog
Prog
OK OK
Prog
Prog
+_
OK
ESC
Prog
+_
ProgAuto
PRG OK
+_OK
+_
ESC
Prog
Prog
Prog
Prog
Prog
Prog
Prog
Prog
Prog Prog
OK
Možnosti nastavení
Korekce času:
Jednotkou posunu je 0.1s za den.
Číselná hodnota je vztažná k sekundám za 10 dní.
Korekce času je nastavena továrně a je u každého
výrobku individuální, tak aby hodiny reálného
času běžely s minimální odchylkou. Hodnotu
korekce času lze libovolně měnit, avšak po
RESETU výrobku bude hodnota nastavená zpět
na tovární.
provozní hodiny
celkový počet hodin sepnutí
zařízení připojeného na
zvoleném kanále
korekce času v
rozmezí ±12.7 s/den
korekce času
provozni
korekce c
korekce c
korekce c
korekce c
smazat provozni
provozni
ukaz
výběr jazyka
cas/datum moznosti jazyk jazyk
16--zar-- 10
moznosti
