Portable EV-Ladestation
EM003ACC D
Bedienungsanleitung
Danke dass Sie sich für das portable Ladegerät für Elektrofahrzeuge entschieden haben.
Mit dieser Einheit haben Sie sich für eine hochpräzises und mit vielen sicherheitsrelevanten
Schutzvorrichtungen ausgestattetes Ladegerät entschieden, welches für ein rundum
sorgloses Laden Ihres Fahrzeugs sorgt.
Wichtiger Hinweis:
Dieses Handbuch enthält wichtige Anweisungen und Informationen, die bei der Installation,
Betrieb und Wartung zu beachten sind. Lesen Sie alle Sicherheitsinformationen und
Warnhinweise in diesem Handbuch, um auf mögliche Gefahren aufmerksam zu werden.
Bewahren Sie dieses Benutzerhandbuch auf.
Warnung
Bei der Verwendung von elektrischen Produkten müssen immer diese grundlegenden
Vorsichtsmaßnahmen beachtet werden.
• Installieren oder verwenden Sie das Ladegerät nicht in der Nähe von explosiven, ätzenden
oder brennbare Materialien, Chemikalien oder Dämpfen.
• Schalten Sie die Stromzufuhr des Ladegeräts ab, bevor Sie das Ladegerät montieren
oder warten.
• Das Gerät ist nur für Fahrzeuge konzipiert, die mit der IEC 62196 Norm für Lademodi
kompatibel sind.
• Verwenden Sie das Ladegerät nicht, wenn es defekt ist, oder sichtbare Beschädigungen
aufweist.
• Versuchen Sie nicht, das Gerät zu öffnen, zu zerlegen, zu reparieren, zu manipulieren oder
zu modifizieren. Bei Fragen oder Reparaturen wenden Sie sich an unseren Kundendienst.
• Verwenden Sie das Ladegerät nicht, wenn Sie sich im Fahrzeug befinden.
• Verwenden Sie das Ladegerät nicht, wenn es starkem Regen, Schnee oder Unwetter
ausgesetzt ist.
• Gehen Sie beim Transport des Ladegeräts stets vorsichtig vor.
• Berühren Sie die Ladeanschlussklemme nicht mit scharfen metallischen Gegenständen
• Ziehen Sie das Ladekabel nicht mit Gewalt oder über scharfe Gegenstände.
Warnhinweise
Das Gerät darf ausschließlich von qualifizierten Personen, die mit dem Bau und Betrieb dieser
Art von elekrischen Anlagen vertraut sind, installiert, eingestellt und gewartet werden.
Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu schweren Verletzungen oder gar
zum Tode führen.
• Eine fehlerhafte Installation und Prüfung des Ladegeräts kann möglicherweise zu Schäden
führen. Für die daraus resultierenden Schäden wird nicht gehaftet.
• Stellen Sie sicher, dass das Ladekabel während des Ladevorgangs richtig positioniert ist,
nicht betreten, beschädigt oder belastet werden kann.
• Überprüfen Sie den Drahtdurchmesser gemäß den örtlichen elektrischen Anforderungen.
• Schalten Sie vor Beginn der Installation die entsprechende Stromversorgung aus.
Technischen Daten:
• Betriebsspannung: 230V AC ±10%
• Betriebsstrom: 10 oder16 Amp einstellbar
• Max. Abgabeleistung: Typisch 3,6 KW
• Gehäuse: IP66 Spritzwasser geschützt
• Betriebstemperatur: -25 bis + 55 °C
• Anzeige: Farb-LCD
• Schutz gegen: Über- und Unterspannung, Überlastschutz, Kurzschlussschutz,
• Übertemperaturschutz, Blitzschutz, Fehlerstrom. ( RCD A).
• Abmesungen: 249 x 10 4x4 8 mm
• Gewicht: 3 Kg
• Kabellänge: 5 Meter
• Aufbau: CE Standard EN62752:2016
• Art. Nr.: EM003ACC | BS-PCD030-5M
• Barcode: 4024559256028

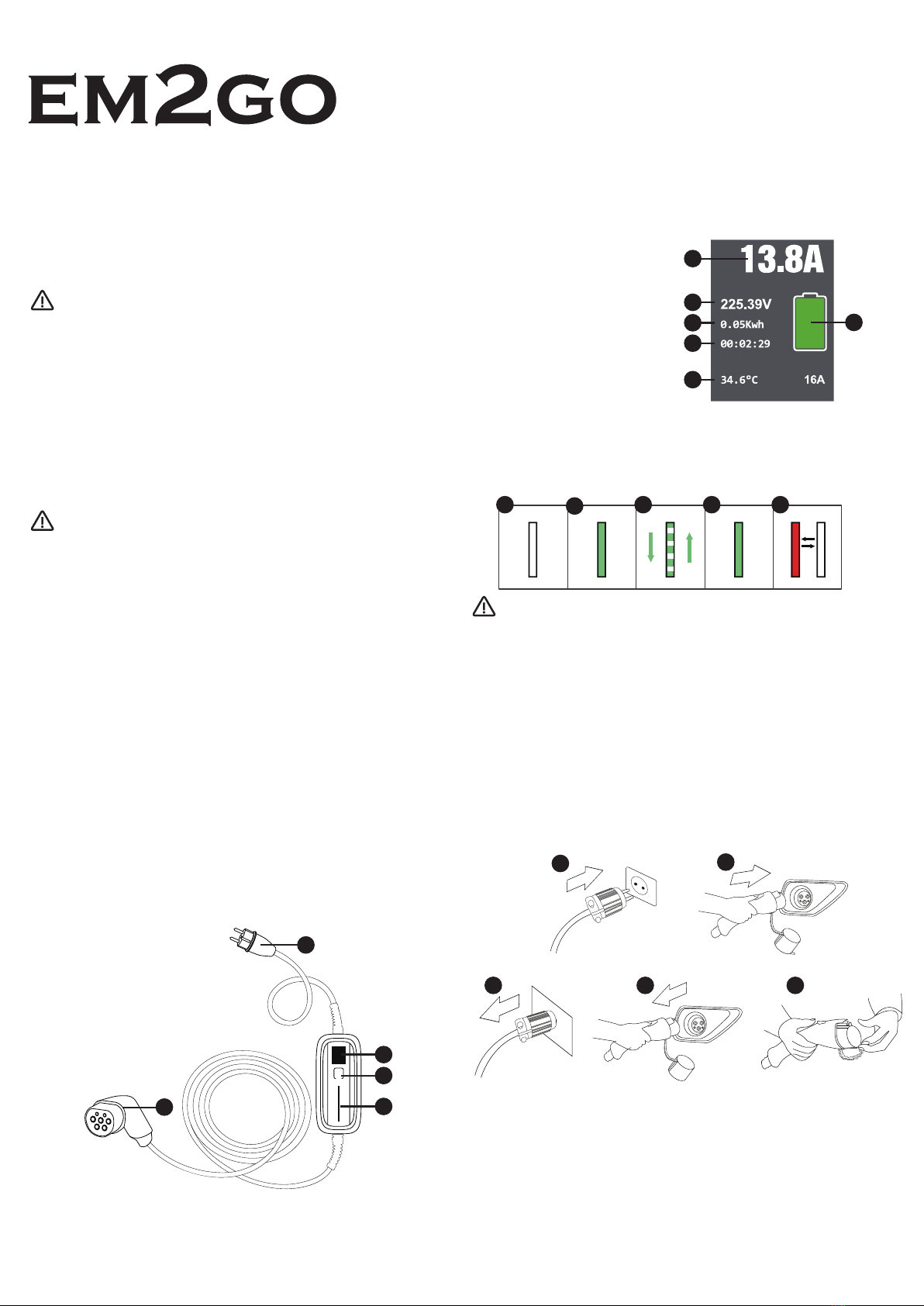

Übersicht:
1. Schuko Stecker, geeignet für 230 VAC Steckdose bis 16 A
2. Farb-Display
3. Taste zum Einstellen des Stroms
4. LED-Streifen
5. Stecker EV Lader
Display :
Das hochauflösende Farbdisplay der EM2GO Ladeeinheit zeigt Ihnen folgende Informationen:
1. Ladestrom in Echtzeit
2. Echtzeit-Spannung
3. Leistungsaufnahme
4. Ladezeit
5. Ladetemperatur
6. Zustandsanzeige
LED-Streifen:
Der LED-Streifen signalisiert den Zustand des Ladegerätes:
1. LED zeigt nichts an: Nicht in Betrieb
2. LED leuchtet permanent grün: Ladegerät ist angeschlossen
3. LED grün leuchtet fortlaufend: Ladevorgang läuft
4. LED leuchtet permanent grün: Ladevorgang ist abgeschlossen
5. LED rot blinkend: Es liegt ein Defekt vor
HINWEIS: Sollte der LED Streifen rot blinken, wurde die Schutzelektronik des
EV-Laders angesprochen. Bitte trennen Sie in diesem Fall das mobile Ladegerät vom
E-Fahrzeug und vom Stromnetz. Unterziehen Sie den Anschlüssen, Kabeln und Ladegerät
einer Sichtprüfung.
Sollten optisch keine Mängel festzustellen sein, verbinden Sie alles erneut. Falls die rote LED
weiterhin blinkt, trennen Sie das Ladegerät vom E-Fahrzeug und Stromnetz und nehmen Sie
bitte Kontakt mit Ihrem Fachberater auf. Verwenden Sie den EV-Lader nicht.
Fahrzeug Aufladen:
1. Zunächst den Schuko-Stecker des Ladegeräts in eine geeignete Steckdose stecken.
Drücken Sie die Taste zum Einstellen des Stroms (3) auf der Ladeeinheit.
2. Entfernen Sie die Schutzkappe des Typ 2 Steckers und schließen Sie ihn an den
Ladeanschluss des Fahrzeugs. Bitte beachten, dass das Fahrzeug auf das Laden
vorbereitet und eingestellt ist. Das Laden beginnt.
3. Nach beendetem Ladevorgang den Schuko-Stecker aus der Netzsteckdose entfernen.
4. Den Typ 2 Stecker vom Ladeanschluss des Fahrzeugs entfernen.
5. Stecken Sie die Schutzkappe wieder auf den Typ 2 Stecker.
HINWEIS: Bei manche Fahrzeugmodellen beginnt der Ladevorgang nicht automatisch.
In diesem Fall muss der Schalter auf der Ladeeinheit (3) betätigt werden.
Bei falscher Bedienung wird keine Haftung für eventuelle Schäden übernommen.
Falls Sie Technischen Support benötigen, kontaktieren Sie bitte unser Support-Team über
unsere Website www.em2go.de.

1
2
3
4
5
1
2
3
4
5
6
123 4 5
12
3 4 5
em2go by D-Parts GmbH ●Birkenweiher Str. 16 ●63505 Langenselbold, Germany V1_06_20
Portable EV-Charger
EM003ACC GB
User Manual
With this unit you have decided on a highly precise and with many safety-relevant protective
devices that are used for carefree charging of your vehicle.
Important Note:
Please read these important safety instructions for charging your vehicle.
Keep this user manual. The charger has many safety functions. Please read these safety
information and warnings in this manual to be alerted of potential hazards.
Warning
Basic precautions must always be followed when using electrical products.
This manual contains important instructions, including the following, which are required and
must be followed during installation, operation and maintenance.
• Do not install or use the charger near ,explosive, caustic or flammable materials, chemicals
or vapours..
• Switch offthe input power of the charger before installing or servicing the charger.
• The device is only designed for vehicles that are compatible with the IEC 62196 charging
standard.
• Do not use the charger if it is broken, cracked, frayed, broken or damaged
• Do not try to open, disassemble, repair, manipulate or modify the device
If you have any questions or repairs, please contact our customer service.
• Do not use the charger when you are in the vehicle or when exposed to heavy rain,
snow or severe weather.
• Be careful when transporting the charger.
• Do not touch the charging connector with sharp metal objects
• Do not pull the charging cable with force or with sharp objects
Warning
The device should be installed, adjusted and serviced by qualified electricians or
People who are familiar with the construction and operation of this type of EV-Charger
Failure to follow this precaution could result in death or serious injury.
• Incorrect installation and testing of the charger can lead to damage
No liability is assumed for the resulting damage.
• Make sure that the charging cable is well positioned during the charging process cannot be
walked on, damaged or burdened.
• Check the wire diameter according to the local electrical requirements
• Switch offthe corresponding power supply before starting the installation.
Technical data:
• Operating voltage: 230V AC ±10%
• Operating current: 10 or 16 Amp adjustable
• Max. Output power: Typically 3,6 KW
• Housing: IP66, splash water protected
• Operating temperature: -25 bis + 55 °C.
• Display: color LCD, LED, stripes
• Protection against: over and under voltage, overload protection, short circuit protection,
over temperature protection, lightning protection, fault current. (RCD A).
• Dimensions: 249 x 104 x 48 mm
• Weight: 3 Kg
• Cable length: 5 meters
• Structure: CE standards EN62752:2016
• Art. Nr.: EM003ACC | BS-PCD030-5M
• Barcode: 4024559256028
Overview:
1. Grounding plug, suitable for 230V AC socket up to 16 A
2. Colour Display
3. Button to adjust the current
4. LED strip
5. EV charger plug
Display :
The high-resolution colour display of the EM2GO charging unit shows you the following
information:
1. Real-time charging current
2. Real-time voltage
3. Power consumption
4. Charging time
5. PCB temperature
6. Status display
LED strip display
The LED strip signals the status of the charger:
1. LED shows nothing: Not in operation
2. LED is permanently lit green: Charger is connected.
3. LED green running: it is Charging
4. LED is permanently lit green: Charging process complete
5. LED flashing red: There is a defect.
NOTE: If the LED strip flashes red, the protection electronics of the EV charger was
addressed. In this case, please disconnect the mobile charger from the electric vehicle and
from the power grid. Submit the connections, cables and charger to a visual inspection.
If there are no visual defects, reconnect everything. If the red LED continues to flash, dis-
connect the charger from the electric vehicle and the mains supply and contact your specialist
consultant. Do not use the EV charger.
Charge vehicles:
1. First plug the grounding plug of the charger into a suitable socket. Press the button (3)
on the charger unit and switch charging current.
2. Remove the protective cap of the type 2 plug and connect it to the
Charging connection of the vehicle. Please note that the vehicle must be prepared and
adjusted for charging. The charging process begins.
3. When charging is complete, remove the grounding plug from the mains socket.
4. Remove the type 2 plug from the vehicle‘s charging socket.
5. Replace the protective cap on the type 2 plug.
NOTE: On some vehicle models the charging process does not start automatically.
In this case the switch on the charging unit (3) must be operated.
No liability for possible damage will be accepted in the event of incorrect operation.
If you need technical support, please contact our support team via our
website www.em2go.de.
