Eneo HDB-2000MIR720 User manual

1
Montage und Betriebsanleitung
1/3” HD-SDI Kamera, Tag/Nacht mit IR-LED
HDB-2000MIR720, HDB-2000MIR1080
Installation and Operating Instructions
1/3” HD-SDI, Day/Night Camera with IR LED
HDB-2000MIR720, HDB-2000MIR1080

2
Inhaltsverzeichnis
1. Sicherheitshinweise........................................................................................................................................... 4
2. Allgemeine Beschreibung................................................................................................................................... 5
2.1 Hauptmerkmale ....................................................................................................................................... 5
3. Lieferumfang ..................................................................................................................................................... 6
4. Beschreibung der Teile....................................................................................................................................... 6
4.1 Vorderansicht........................................................................................................................................... 6
4.2 Rück- und Seitenansicht.......................................................................................................................... 7
4.3 „Easy Bracket”-Halterung ........................................................................................................................ 7
5. Installationsanweisungen................................................................................................................................... 8
5.1. Befestigung der Kamera an der Wand ...................................................................................................... 8
5.1.1 Ohne Verwendung einer „Easy Bracket”-Halterung ..................................................................... 8
5.1.2 Mit Verwendung einer „Easy Bracket”-Halterung......................................................................... 8
5.2 Spannungsversorgungsanschlüsse .......................................................................................................... 9
5.3 Begrenzung von Schwenkung und Neigung.............................................................................................. 9
6. SETUP Menu (Einstellmenü) ............................................................................................................................. 11
6.1 Im Menü ................................................................................................................................................ 11
6.2 MAIN Menu (Hauptmenü) .......................................................................................................................11

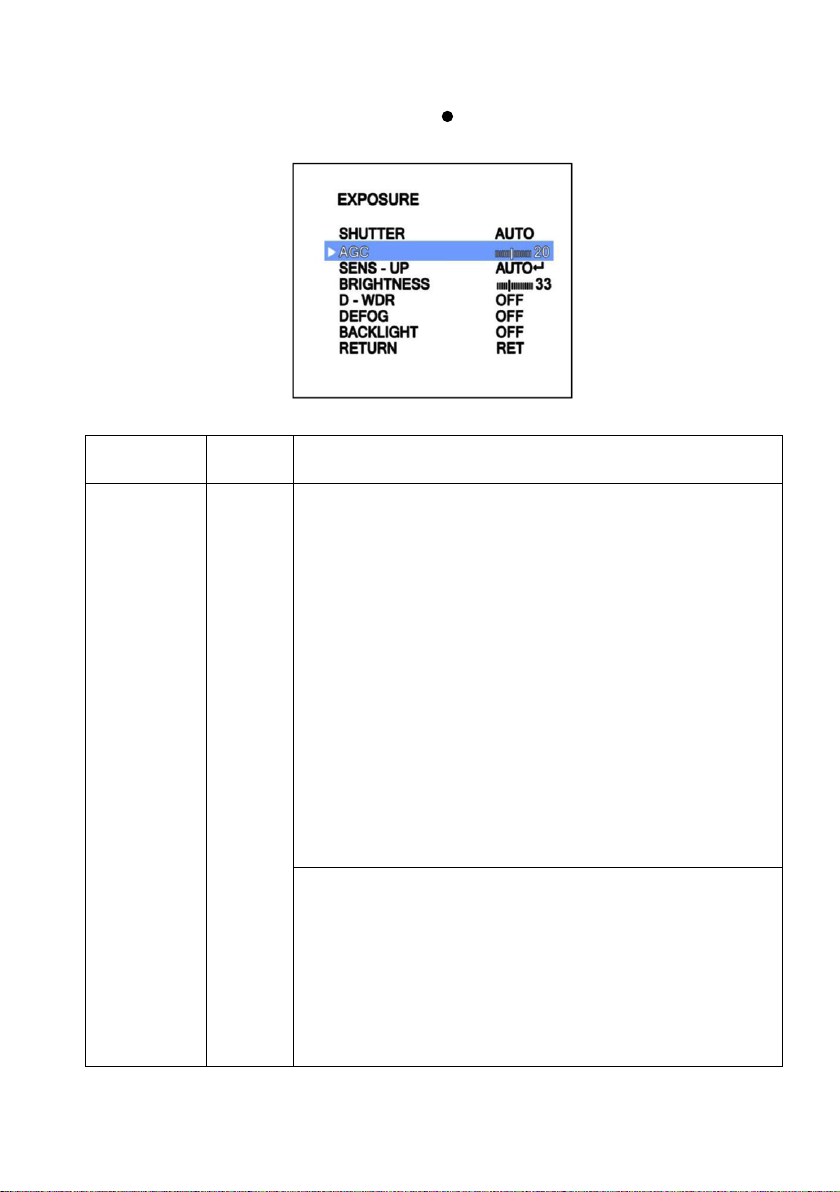

6.3 EXPOSURE Menu (Belichtung) ................................................................................................................ 13

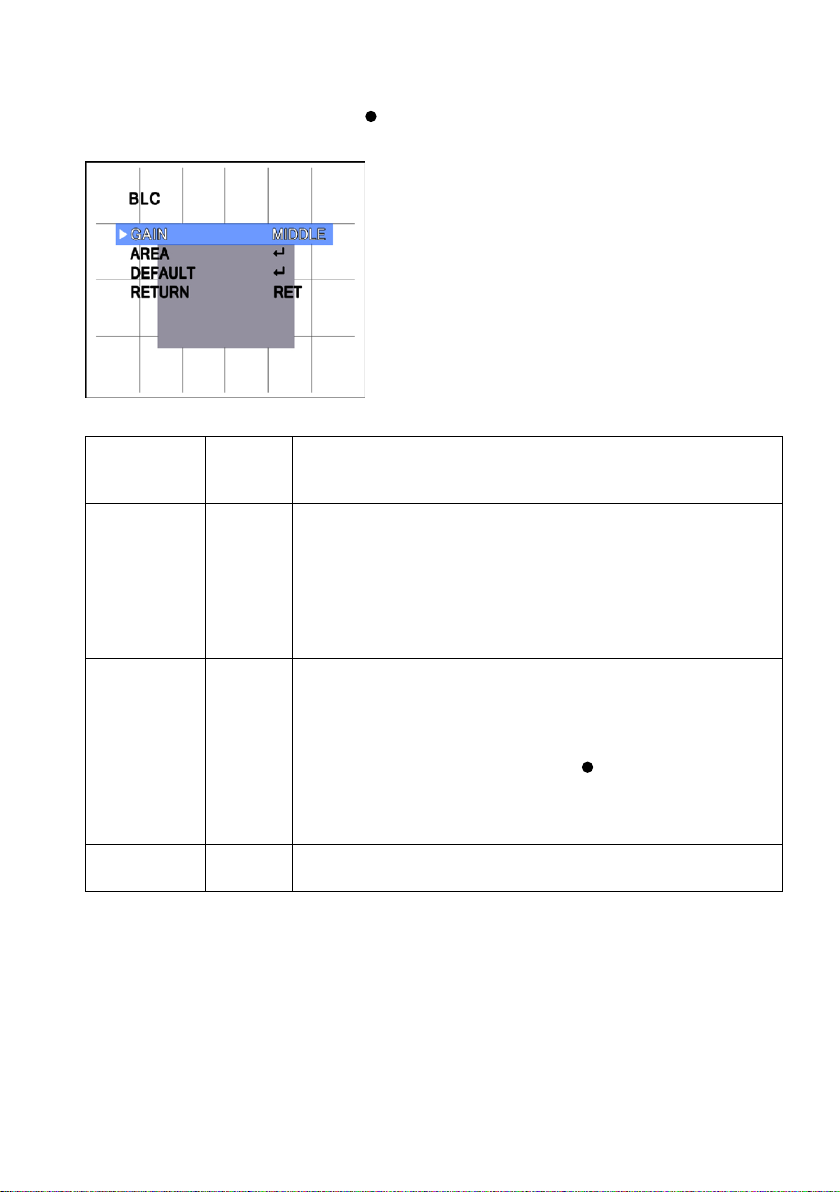

6.3.1 BLC Menu (Gegenlichtkompensation)........................................................................................ 15

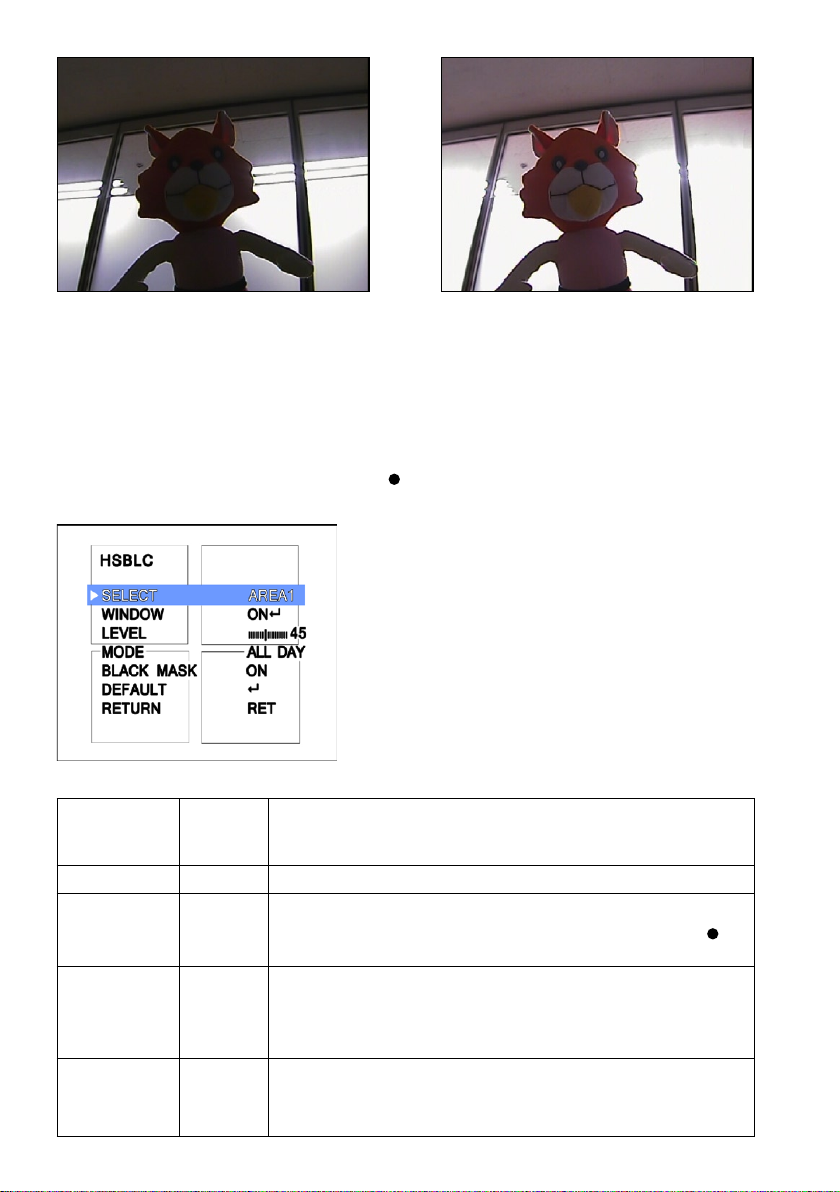

6.3.2 HSBLC Menu (Gegenlicht-/ Spitzlichtkompensation).................................................................. 16

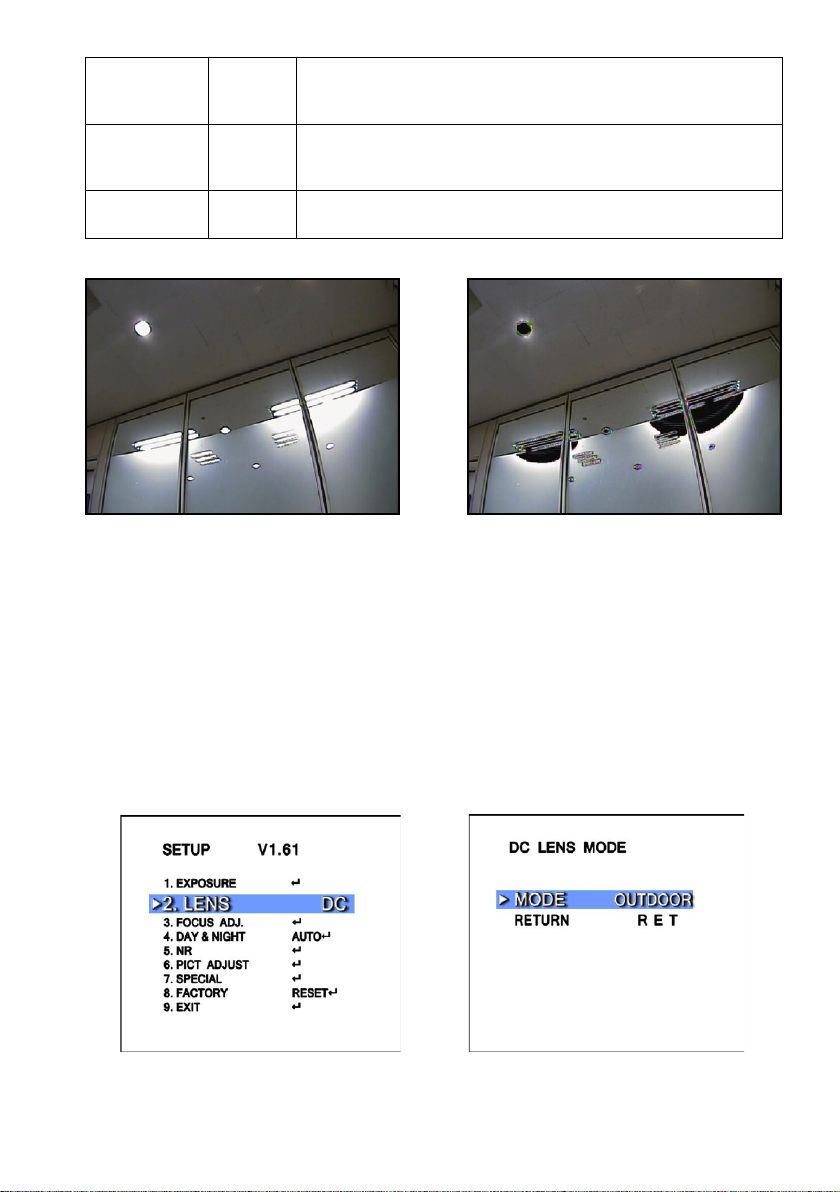

6.4 LENS Menu (Objektiv)............................................................................................................................. 17

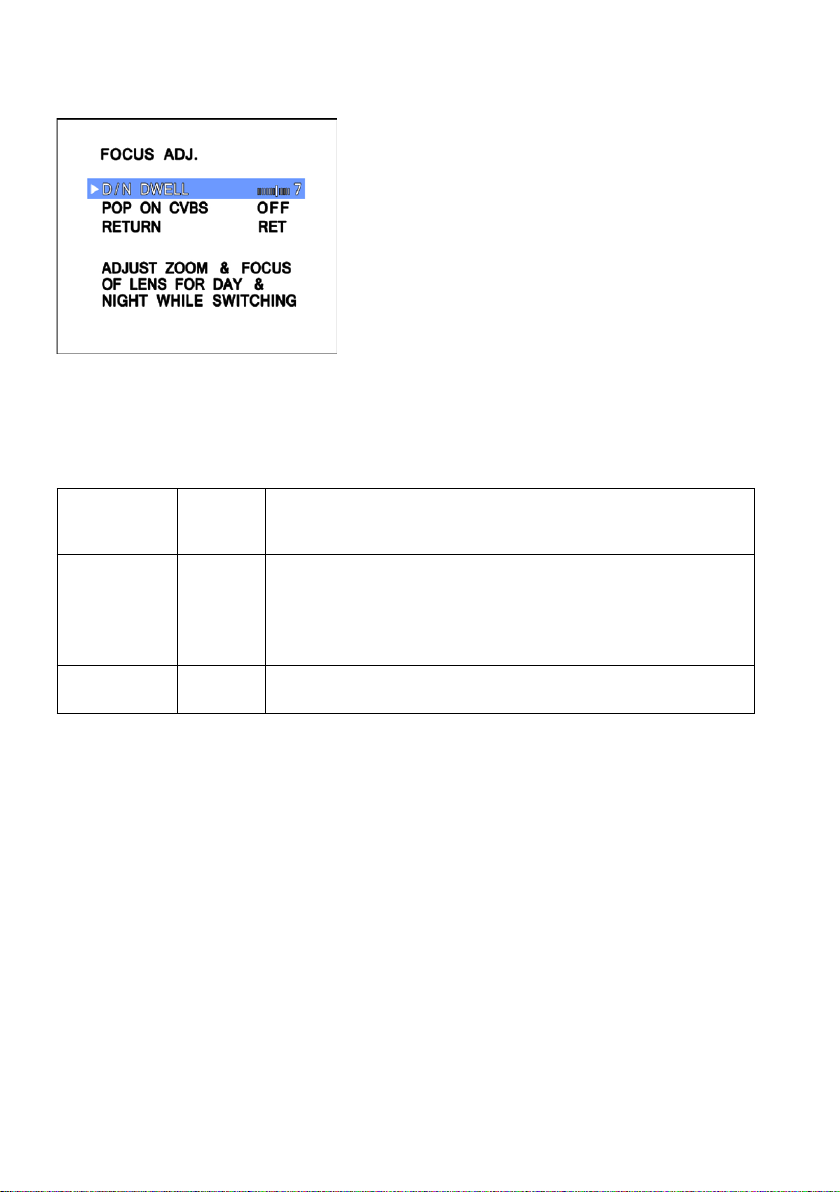

6.5 FOCUS ADJ. menu (Fokuseinstellung).....................................................................................................18
6.6 DAY / NIGHT menu (Tag/Nacht)............................................................................................................... 18

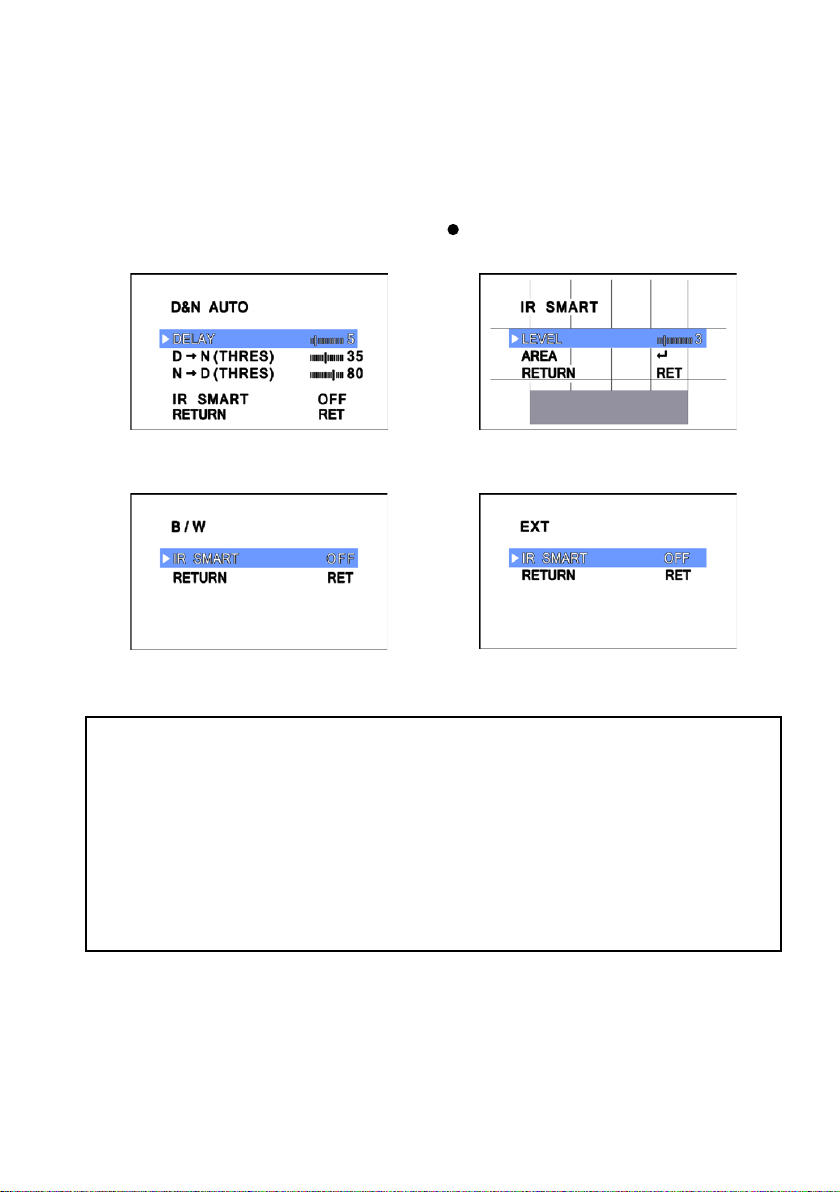

6.6.1 DAY/NIGHT AUTO Menü und IR SMART Menü ............................................................................ 19
6.6.2 NR menu (Rauschunterdrückung).............................................................................................. 21
6.7 PICT ADJUST menu (Bildeinstellung) ...................................................................................................... 22
6.7.1 D-ZOOM Menü.......................................................................................................................... 23
6.8 SPECIAL menu (Spezial)......................................................................................................................... 24
6.8.1 CAM TITLE menu (Kameratitel).................................................................................................. 25
6.8.2 MOTION menu (Bewegung) .......................................................................................................26
6.8.3 PRIVACY menu (Geschützte Bereiche)........................................................................................ 27
6.8.4 PIXEL COMP Menü (Pixelkompensation).................................................................................... 28
6.8.5 RS485 menu (RS-485 Schnittstelle) .......................................................................................... 29
7. Technische Daten ............................................................................................................................................ 30
8. Maßzeichnungen ............................................................................................................................................. 58
Betriebsanleitung
Installation and Operating Instructions
Mode d’emploi
Instrukcja instalacji i obsługi
www.videor.com
www.eneo-security.com
⇒

3
Contents
1. Safety Instructions ........................................................................................................................................... 32
2. General Description.......................................................................................................................................... 33
2.1 Main Features........................................................................................................................................ 33
3. Supplied Items................................................................................................................................................. 34
4. Part Names...................................................................................................................................................... 34
4.1 Front view.............................................................................................................................................. 34
4.2 Rear Side View....................................................................................................................................... 35
4.3 Easy Bracket.......................................................................................................................................... 35
5. Installation Instructions .................................................................................................................................... 36
5.1. Mounting the Camera on Wall ................................................................................................................36
5.1.1 Without using an Easy Bracket.................................................................................................. 36
5.1.2 With using an Easy Bracket....................................................................................................... 36
5.2 Power Supply Connections..................................................................................................................... 37
5.3 Limit of Pan and Tilt .............................................................................................................................. 37
6. SETUP Menu.................................................................................................................................................... 39
6.1 In the Menu............................................................................................................................................ 39
6.2 MAIN Menu............................................................................................................................................ 39
6.3 EXPOSURE Menu.................................................................................................................................... 40
6.3.1 BLC Menu ................................................................................................................................. 42
6.3.2 HSBLC Menu............................................................................................................................. 43
6.4 LENS Menu............................................................................................................................................ 44
6.5 FOCUS ADJ. menu.................................................................................................................................. 44
6.6 DAY / NIGHT menu .................................................................................................................................45
6.6.1 DAY / NIGHT AUTO menu and IR SMART menu .......................................................................... 45
6.6.2 NR menu................................................................................................................................... 47
6.7 PICT ADJUST menu ................................................................................................................................ 48
6.7.1 D-ZOOM menu.......................................................................................................................... 49
6.8 SPECIAL menu ....................................................................................................................................... 50
6.8.1 CAM TITLE menu....................................................................................................................... 51
6.8.2 MOTION menu .......................................................................................................................... 52
6.8.3 PRIVACY menu .......................................................................................................................... 53
6.8.4 PIXEL COMP menu .................................................................................................................... 54
6.8.5 RS485 menu............................................................................................................................. 55
7. Specifications .................................................................................................................................................. 56
8. Dimensional Drawings ..................................................................................................................................... 58

4
1. Sicherheitshinweise
• Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die
Betriebsanleitung.
• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.
• Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser kann die Geräte dauerhaft schädigen.
Sollte dennoch Feuchtigkeit eingedrungen sein, die Kameras nie unter diesen Bedingungen einschalten, sondern
zur Überprüfung an eine autorisierte Fachwerkstatt geben.
• Das System darf nie außerhalb der technischen Daten benutzt werden, das kann die Kamera zerstören.
• Die Kamera nur in einem Temperaturbereich von -20°C bis +50°C und einer Luftfeuchtigkeit bis max. 90% be-
treiben.
• Um das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel nur am Stecker heraus.
Ziehen Sie nie direkt am Kabel.
• Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht mechanisch beansprucht,
geknickt oder beschädigt werden und keine Feuchtigkeit eindringen kann.
• Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden. Fremdeingriffe beenden jeden Garantie-
anspruch.
• Die Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet werden (Zerstörung des Sensors).
• Montage, Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal ausgeführt werden.
Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich.
• Der Errichter ist für die Aufrechterhaltung der Schutzart lt. Techn. Daten verantwortlich, z.B. durch Abdichtung des
Kabelaustritts mit Silikon.
• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.
• Verwenden Sie nur Originalersatzteile und Original-Zubehör von Videor E. Hartig GmbH.
• Zur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwenden.
Niemals Verdünner oder Benzin benutzen, dies kann die Oberfläche dauerhaft schädigen.
• Bei der Montage muss grundsätzlich darauf geachtet werden, dass vorhandene Dichtungen ordnungs-
gemäß eingesetzt und bei der Montage nicht verschoben werden.
Beschädigte Dichtungen dürfen nicht mehr verbaut werden.
HINWEIS: Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbereich Funktionsstörungen
verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen
durchzuführen und dafür aufzukommen.

5
2. Allgemeine Beschreibung
Megapixel HD-SDI Kamera, mit der 1.3M, 1280x720(60p/50p) oder 2.0M, 1920x1080(30p/25p) Videos erstellt werden
können.
Es werden hochauflösende Bilder mit beachtlicher Farbreproduzierbarkeit aufgenommen.
Der ICR-Mechanismus
• Verbessert die Empfindlichkeit nachts um das 10-fache
• Ermöglicht die Nutzung von Infrarotlicht
Mit 24VAC/12VDC dual power design (nur doppelte Spannungsversorgung Version)
• Flexible Installationsoptionen
• Zuverlässigkeit
2.1 Hauptmerkmale
• 1/3” 1.3 Megapixel Progressive Scan CMOS-Sensor (HDB-2000MIR720, Art.-Nr. 200810)
1/3” 2.0 Megapixel Progressive Scan CMOS-Sensor (HDB-2000MIR1080, Art.-Nr. 200811)
• Auflösung max.: 1280 x 720 (HD 720p) (HDB-2000MIR720, Art.-Nr. 200810)
1920 x 1080 (HD 1080p) (HDB-2000MIR1080, Art.-Nr. 200811)
• 1.5G HD-SDI Videoübertragung über Koaxkabel
• Schwenkbarer IR-Sperrfilter (ICR)
• D-WDR (Wide Dynamic Range)
• Integrierter Bewegungsmelder (Motion Detection)
• Wand- oder Deckenmontage, verdeckte Kabelführung
• IR-LED Beleuchtung integriert (40 LEDs 850nm)
• IP68
• Zoom und Fokus von außen einstellbar
• Elektronische Fokussierungshilfe
• Einfache Installation, Fixierung über zentrale Schraube

6

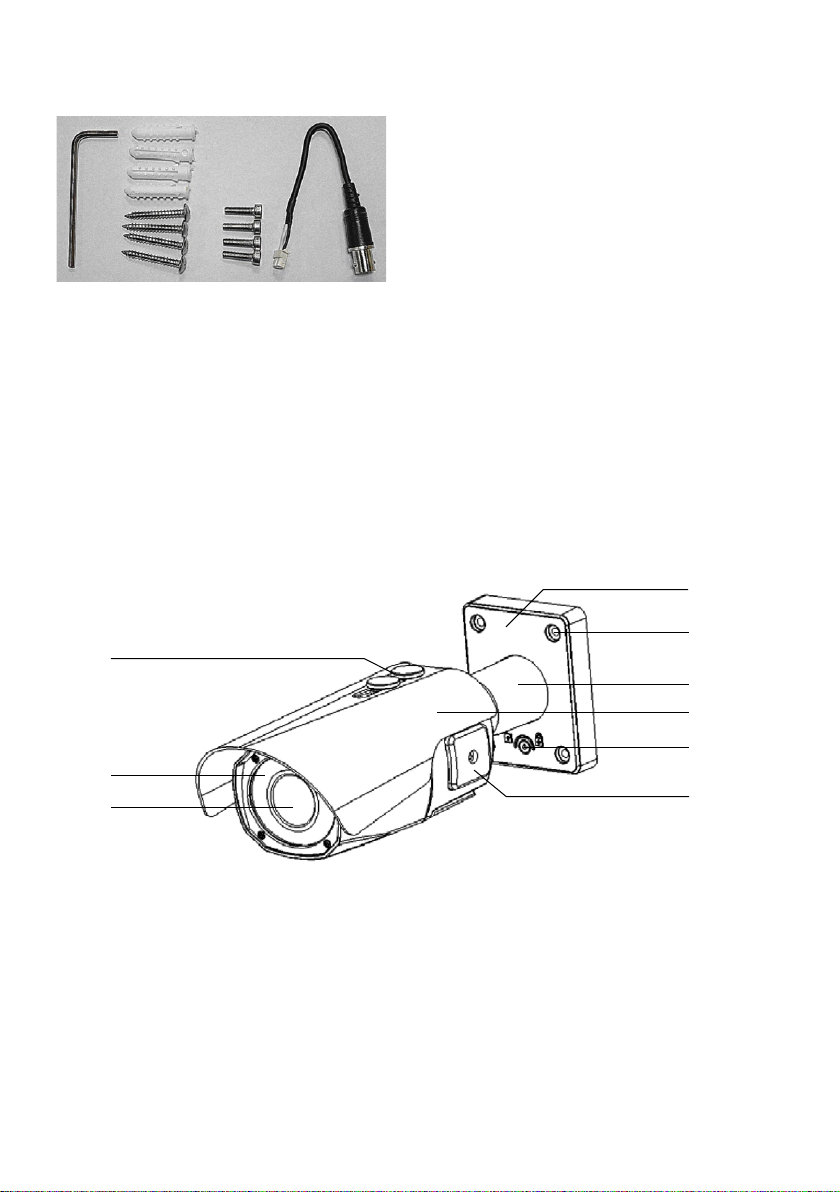

3. Lieferumfang
(5)
(3)
(2)
(4)
(1)
• 1x Kamera VKC-13100/IR-2810
• 1x Montage- und Betriebsanleitung
• 1x Bohrschablone
• 1x Sonnenschutzdach (d) mit Befestigungsschrauben
(a)
• 1x „Easy Bracket”-Halterung
• 1x 3 mm Inbusschlüssel (1)
• 4x Dübel (2)
• 4x Wandbefestigungsschrauben (3)
• 4x Inbusschraube (4)
• 1x Video Sub-out Kabel (5)
4. Beschreibung der Teile
4.1 Vorderansicht
(a)
(d)
(b)
(c)
(e)
(f)
(h)
(i)
(g)
(a) Befestigungsschrauben für Sonnenschutzdach (2x)
(b) IR LED
(c) Ausblickscheibe
(d) Wandmontagesockel
(e) Bohrung im Wandmontagesockel (4x)
(f) Wandarm
(g) Sonnenschutzdach
(h) Verriegelung für Wandmontagesockel
(i) OSD Abdeckung

7
4.2 Rück- und Seitenansicht
(l)
(j) (k)
(m)
(j) Fokuseinstellung
(k) Zoomeinstellung
(l) Haken für Easy Bracket
(m) Kabeldurchgänge (5x)
(n) Lasche für „Easy Bracket”-Haken (l)
(o) Bohrungen für Wandmontagesockel (4x)
(p) Befestigungsloch für Halterungsfuß (4x)
VORSICHT: Die „Easy Bracket”-Halterung kann nicht an der Decke angebracht werden.
Bei Installation an der Wand muss die Lasche für den „Easy Bracket”-Haken (n) nach oben
zeigen.
4.3 „Easy Bracket”-Halterung
(o)
(n)
(p)

8
5. Installationsanweisungen
• Stellen Sie vor der Installation sicher, dass die Spannungszufuhr unterbrochen ist.
• Schließen Sie die Spannungsversorgung in der korrekten Reihenfolge an.
Schließen Sie zuerst die Niederspannungsleitung (12VDC bzw. 24VAC) an und stecken Sie erst danach das Netzteil
in die Steckdose, um fehlerhafte Resets aufgrund von Spannungsschwankungen und Beschädigungen durch
Überspannung (aufgrund der Lastfreiheit) zu vermeiden.
5.1. Befestigung der Kamera an der Wand
5.1.1 Ohne Verwendung einer „Easy Bracket”-Halterung
1) Bohren Sie die Löcher mit der mitgelieferten Bohrschablone.
2) Stecken Sie die Dübel (2) in die gebohrten Löcher.
3) Positionieren Sie den Halterfuß auf den Bohrlöchern (4x).
4) Befestigen Sie den Halter mit Schrauben (3).
56
76
45
57
Standard Montagesockel „Easy Bracket”-Halterung
Bohrschablone
Maße: mm
5.1.2 Mit Verwendung einer „Easy Bracket”-Halterung
1) Bohren Sie die Löcher mit der mitgelieferten Bohrschablone.
2) Stecken Sie die Dübel (2) in die gebohrten Löcher.
3) Positionieren Sie die „Easy Bracket”-Halterung auf den Bohrlöchern.
4) Befestigen Sie die „Easy Bracket”-Halterung mit den Wandbefestigungsschrauben (3).
5) Setzen Sie den Haken (l) an die Lasche (n).
6) Befestigen Sie den Halterfuß (d) mit den Inbusschrauben (4) durch das Fuß-Montageloch (4x) (e) an der
„Easy Bracket”-Halterung.
VORSICHT: Die „Easy Bracket”-Halterung kann nicht an der Decke angebracht werden.
Bei Installation an der Wand muss die Lasche für den „Easy Bracket”-Haken (n) nach oben zeigen.

9

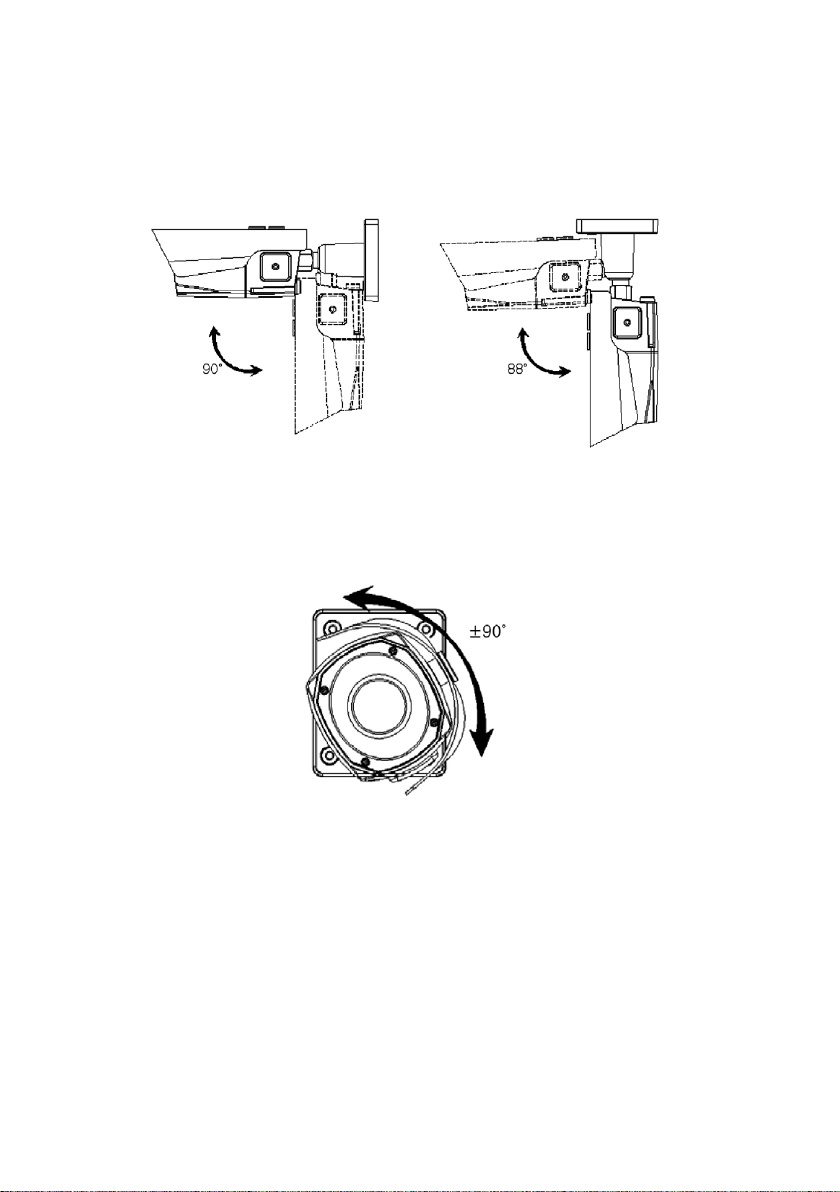

5.3 Begrenzung von Schwenkung und Neigung
1. Begrenzung des Schwenkwinkels
Der Schwenkwinkel ist auf +/- 90° begrenzt.
5.2 Spannungsversorgungsanschlüsse
Die Kamera kann entweder mit 12VDC oder 24VAC betrieben werden (doppelte Spannungsversorgung).
Es ist unbedingt erforderlich, die 12VDC-Spannungsversorgung korrekt gepolt anzuschließen, andernfalls
arbeiten die IR-LEDs nachts nicht.
Primäre und sekundäre Masse sind vollständig voneinander isoliert, um mögliche Probleme durch Erdungsschleifen
zu vermeiden.
Falls der Monitor keine HD-SDI Eingänge besitzt, verwenden Sie bitte einen HD-SDI Konverter (HDA-1002EC,
Art. Nr. 200836), um das HD-SDI Kabel mit dem Monitor zu verbinden.
Einige PC-Monitore im Handel unterstützen kein 30p/25p und zeigen kein Bild an.
Bitte überprüfen Sie vor der Installation die Technischen Daten des Monitors.
24VAC / GND (schwarze Leitung)
24VAC / 12VDC (rote Leitung)
RS-485– (graue Leitung)
RS-485+ (weiße Leitung)
HD-SDI Kabel

10
3. Neigungsgrenzwert (Horizontale Bildausrichtung)
Die Neigung ist begrenzt auf +/-90° max.
2. Begrenzung des Neigungswinkels
Die Neigung ist bei Wand (bzw. Decken)-Installation auf 0°(2°) min. bis 90° max. begrenzt, wobei vorausgesetzt wird,
dass die Neigung des Kameramoduls in Bezug auf die Decke 0° ist, d. h., dass das Bild horizontal ausgerichtet ist.
Wandmontage Deckenmontage
