EuroLite LED BC-4 User manual

00108598.DOC, Version 1.0
2/16
Inhaltsverzeichnis / Table of contents
EINFÜHRUNG ................................................................................................................................................... 3
SICHERHEITSHINWEISE ................................................................................................................................. 3
BESTIMMUNGSGEMÄSSE VERWENDUNG .................................................................................................. 5
GERÄTEBESCHREIBUNG............................................................................................................................... 6
Features ......................................................................................................................................................... 6
INSTALLATION ................................................................................................................................................ 6
Montage ......................................................................................................................................................... 6
Hängende Insta ation .................................................................................................................................... 6
Ansch uss ans Netz ........................................................................................................................................ 7
BEDIENUNG ..................................................................................................................................................... 7
REINIGUNG UND WARTUNG .......................................................................................................................... 8
TECHNISCHE DATEN ...................................................................................................................................... 8
INTRODUCTION ............................................................................................................................................... 9
SAFETY INSTRUCTIONS................................................................................................................................. 9
OPERATING DETERMINATIONS ..................................................................................................................
DESCRIPTION OF THE DEVICE ................................................................................................................... 2
Features ....................................................................................................................................................... 12
INSTALLATION .............................................................................................................................................. 2
Rigging ......................................................................................................................................................... 12
Hanging insta ation ...................................................................................................................................... 12
Connection with the mains ........................................................................................................................... 13
OPERATION ................................................................................................................................................... 3
CLEANING AND MAINTENANCE ................................................................................................................. 3
TECHNICAL SPECIFICATIONS ..................................................................................................................... 4
Diese Bedienungsan eitung gi t für die Artike nummer / This user manua is va id for the artic e number:
51918989
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.eurolite.de

00108598.DOC, Version 1.0
3/16
BEDIENUNGSANLEITUNG

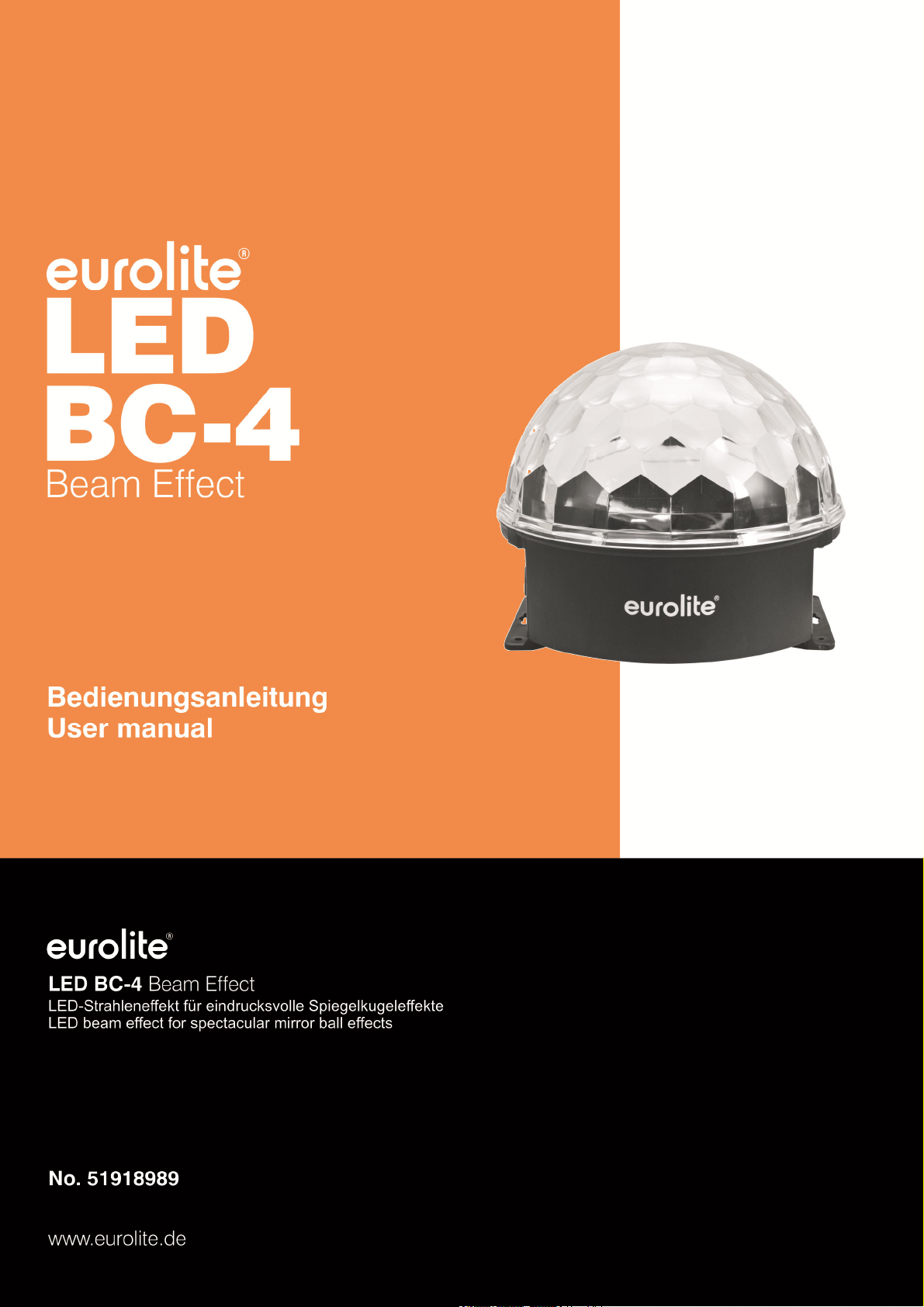

LED BC-4 Strahleneffekt
Gerät vor Feuchtigkeit und Nässe schützen!
Niemals das Gerät öffnen!
ACHTUNG!
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung
sorgfältig durch!
A e Personen, die mit der Aufste ung, Inbetriebnahme, Bedienung, Wartung und Instandha tung dieses
Gerätes zu tun haben, müssen
- entsprechend qua ifiziert sein
- diese Bedienungsan eitung genau beachten
- die Bedienungsan eitung a s Tei des Produkts betrachten
- die Bedienungsan eitung während der Lebensdauer des Produkts beha ten
- die Bedienungsan eitung an jeden nachfo genden Besitzer oder Benutzer des Produkts weitergeben
- sich die etzte Version der An eitung im Internet herunter aden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen EUROLITE LED BC-4 Strah eneffekt entschieden haben. Wenn Sie
nachfo gende Hinweise beachten, sind wir sicher, dass Sie ange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie den LED BC-4 Strah eneffekt aus der Verpackung.
SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die-
ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand ver assen. Um diesen Zustand zu
erha ten und einen gefahr osen Betrieb sicherzuste en, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsan eitung entha ten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean-
spruch. Für daraus resultierende Folgeschäden übernimmt der ersteller keine aftung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensicht icher Transportschaden vor iegt.
So ten Sie Schäden an der Netz eitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhänd er in Verbindung.

00108598.DOC, Version 1.0
4/16
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem ka ten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät so ange uneingescha tet, bis es Zimmertemperatur erreicht hat!
Der Aufbau entspricht der Schutzk asse II. Das Gerät ist schutziso iert. Der Netzstecker darf nur an eine
Steckdose angesch ossen werden, deren Spannung und Frequenz mit dem Typenschi d des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu töd ichen Stromsch ägen führen.
Den Netzstecker immer a s etztes einstecken. Der Netzstecker muss dabei gewa tfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netz eitung nicht mit anderen Kabe n in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netz eitungen und -ansch üssen. Fassen Sie diese Tei e nie mit nassen Händen an! Feuchte Hände
können töd iche Stromsch äge zur Fo ge haben.
Vergewissern Sie sich, dass die anzusch ießende Netzspannung nicht höher ist a s auf dem Typenschi d
angegeben.
Netz eitungen nicht verändern, knicken, mechanisch be asten, durch Druck be asten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kä teque en bringen. Bei Missachtung kann es zu Beschädigungen der
Netz eitung, zu Brand oder zu töd ichen Stromsch ägen kommen.
Die Kabe einführung oder die Kupp ung am Gerät dürfen nicht durch Zug be astet werden. Es muss stets
eine ausreichende Kabe änge zum Gerät hin vorhanden sein. Andernfa s kann das Kabe beschädigt
werden, was zu töd ichen Stromsch ägen führen kann.
Achten Sie darauf, dass die Netz eitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netz eitung in rege mäßigen Abständen auf Beschädigungen.
Werden Ver ängerungs eitungen verwendet muss sichergeste t werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zuge assen ist. A e Warnhinweise für die Netz eitung ge ten auch für
evt . Ver ängerungs eitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Grifff äche an und ziehen Sie niema s an der Netz eitung! Ansonsten kann das Kabe und der Stecker
beschädigt werden was zu töd ichen Stromsch ägen führen kann. Sind Stecker oder Gerätescha ter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine a po ige Abscha tung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss a po ig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Iso ation reduzieren, was zu töd ichen Stromsch ägen führen kann. Stärkere Verschmut-
zungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen F üssigkeiten a er Art in Steckdosen, Steckverbindungen oder in
irgendwe che Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minima e - F üssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort a po ig vom Netz
getrennt werden. Dies gi t auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einem Fachmann überprüft werden ob durch den
F üssigkeitseintritt eventue Iso ationen beeinträchtigt wurden. Reduzierte Iso ationen können töd iche
Stromsch äge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände ge angen. Dies gi t insbesondere für Meta tei e. So ten
auch nur k einste Meta tei e wie Heft- und Bürok ammern oder gröbere Meta späne in das Gerät ge angen,
so ist das Gerät sofort außer Betrieb zu nehmen und a po ig vom Netz zu trennen. Durch Meta tei e
hervorgerufene Feh funktionen und Kurzsch üsse können töd iche Ver etzungen zur Fo ge haben.
GESUNDHEITSRISIKO!
Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U.
epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)!

00108598.DOC, Version 1.0
5/16
Beachten Sie bitte, dass Schäden, die durch manue e Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fa en.
Kinder und Laien vom Gerät fern ha ten!
BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei diesem Gerät hande t es sich um einen Effektstrah er, mit dem sich dekorative Lichteffekte erzeugen
assen. Dieses Produkt ist nur für den Ansch uss an 230 V, 50 Hz Wechse spannung zuge assen und wurde
aussch ieß ich zur Verwendung in Innenräumen konzipiert.
Dieses Gerät ist für professione e Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc.
vorgesehen.
Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen
die Lebensdauer des Gerätes erhöhen.
Vermeiden Sie Erschütterungen und jeg iche Gewa tanwendung bei der Insta ation oder Inbetriebnahme des
Gerätes.
Achten Sie bei der Wah des Insta ationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabe frei herum iegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Das Gerät darf nicht in einer Umgebung eingesetzt oder ge agert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebe zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Iso ation
reduzieren und zu töd ichen Stromsch ägen führen. Beim Einsatz von Nebe geräten ist zu beachten, dass
das Gerät nie direkt dem Nebe strah ausgesetzt ist und mindestens 0,5 m von einem Nebe gerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebe gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.
Die Umgebungstemperatur muss zwischen -5° C und +45° C iegen. Ha ten Sie das Gerät von direkter
Sonneneinstrah ung (auch beim Transport in gesch ossenen Wägen) und Heizkörpern fern.
Die re ative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhen age zwischen -20 und 2000 m über NN betrieben werden.
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei
Gewitter a po ig vom Netz trennen (Netzstecker ziehen).
Das Bi dzeichen
- - -m
bezeichnet den Mindestabstand zu be euchteten Gegenständen. Der Abstand
zwischen Lichtaustritt und der zu be euchteten F äche darf den angegebenen Wert nicht unterschreiten!
Das Gerät darf nur über den Montagebüge insta iert werden. Um eine gute Luftzirku ation zu gewähr eisten,
muss um das Gerät ein Freiraum von mindestens 50 cm eingeha ten werden.
Das Gehäuse darf niema s um iegende Gegenstände oder F ächen berühren!
Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der
Bereich unterha b des Montageortes abgesperrt ist.
Das Gerät ist immer mit einem geeigneten Sicherungssei zu sichern.
Die maxima e Umgebungstemperatur T
a
= 45° C darf niema s überschritten werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

00108598.DOC, Version 1.0
6/16
Reinigen Sie das Gerät niema s mit Lösungsmitte n oder scharfen Reinigungsmitte n, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
So das Gerät transportiert werden, verwenden Sie bitte die Origina verpackung, um Transportschäden zu
vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Wird das Gerät anders verwendet a s in dieser Bedienungsan eitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch er ischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzsch uss, Brand, e ektrischem Sch ag, Abstürzen etc. verbunden.
WEEE-Richtlinie
Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umwe tgerechten
Entsorgung einem ört ichen Recyc ingbetrieb. Nicht im Hausmü entsorgen. Für weitere Informationen
wenden Sie sich bitte an Ihren Händ er oder die zuständige ört iche Behörde.
GERÄTEBESCHREIBUNG
Features
LED-Strahleneffekt für eindrucksvolle Spiegelkugeleffekte
• K are, facettierte Oberf äche sorgt für einzigartige Strah eneffekte
• Ausgestattet mit 6 x 1-W-LEDs in den Farben Rot, Orange, B au, Weiß, Grün, Vio ett
• Ca. 20 Rotationen (180°) pro Minute produzieren kreisförmige Lichtspie e
• Hängende oder stehende Insta ation mög ich
• Ansch ussfertig über Netz eitung mit Eurostecker
• P ug and P ay!
INSTALLATION
Montage
Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand
von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden.
BRANDGEFAHR!
Das Gerät kann sowoh hängend a s auch stehend insta iert werden.
Hängende Installation
Die Aufhängevorrichtung des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde ang ohne
dauernde schäd iche Deformierung das 10-fache der Nutz ast ausha ten kann.
Die Insta ation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz,
erfo gen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Feh erfa der
Hauptaufhängung kein Tei der Insta ation herabfa en kann.
Während des Auf-, Um- und Abbaus ist der unnötige Aufentha t im Bereich von Bewegungsf ächen, auf
Be euchterbrücken, unter hochge egenen Arbeitsp ätzen sowie an sonstigen Gefahrbereichen verboten.

00108598.DOC, Version 1.0
7/16
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
vor der ersten Inbetriebnahme und nach wesent ichen Änderungen vor der Wiederinbetriebnahme durch
Sachverständige geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens a e vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einma jähr ich durch einen Sachkundigen geprüft werden.
Vorgehensweise:
Das Gerät so te idea erweise außerha b des Aufentha tsbereiches von Personen insta iert werden.
WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MASS AN ERFAHRUNG. Dies beinha tet
(aber beschränkt sich nicht a ein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes
Insta ationsmateria und rege mäßige Sicherheitsinspektionen des verwendeten Materia s und des Gerätes.
Versuchen Sie niema s, die Insta ation se bst vorzunehmen, wenn Sie nicht über eine so che Qua ifikation
verfügen, sondern beauftragen Sie einen professione en Insta ateur. Unsachgemäße Insta ationen können
zu Ver etzungen und/oder zur Beschädigung von Eigentum führen.
Das Gerät muss außerha b des Handbereichs von Personen insta iert werden.
Das Gerät darf niema s frei schwingend im Raum befestigt werden.
Achtung: Hängend insta ierte Geräte können beim Herabstürzen erheb iche Ver etzungen verursachen!
Wenn Sie Zweife an der Sicherheit einer mög ichen Insta ationsform haben, insta ieren Sie das Gerät
NICHT!
Vergewissern Sie sich vor der Montage, dass die Montagef äche mindestens die 10-fache Punktbe astung
des Eigengewichtes des Gerätes ausha ten kann.
Das Gerät muss abso ut p an befestigt werden.
Achten Sie bei der Insta ation des Gerätes darauf, dass Sie es über a e Befestigungs öcher anbringen.
Verwenden Sie geeignete Schrauben und vergewissern Sie sich, dass die Schrauben fest mit dem
Untergrund verbunden sind.
Vorgehensweise:
Schritt : An der Bodenp atte des Gerätes befinden sich Löcher zur Insta ation.
Schritt 2: Ha ten Sie das Gerät mit der Bodenp atte an die Ste e, wo es insta iert werden so .
Schritt 3: Markieren Sie Ihre Bohr öcher mit einem B eistift oder einem geeigneten Werkzeug.
Schritt 4: Bohren Sie die Löcher.
Schritt 5: Ha ten Sie das Gerät mit der Bodenp atte in der gewünschten Position und schrauben Sie es
fest.
Anschluss ans Netz
Sch ießen Sie das Gerät über den Netzstecker ans Netz an.
Wenn das Gerät direkt an das ört iche Stromnetz angesch ossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Po in die festver egte e ektrische Insta ation eingebaut werden.
Das Gerät darf nur an eine E ektroinsta ation angesch ossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinsta ation muss mit einem Feh erstromschutzscha ter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
BEDIENUNG
Wenn Sie den LED BC-4 Strah eneffekt an die Spannungsversorgung angesch ossen haben, nimmt das
Gerät den Betrieb auf.

00108598.DOC, Version 1.0
8/16
REINIGUNG UND WARTUNG
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!
Das Gerät so te rege mäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusse freies, angefeuchtetes Tuch. Auf keinen Fa A koho oder irgendwe che Lösungsmitte
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Tei e. Wartungs- und Servicearbeiten sind aussch ieß-
ich dem autorisierten Fachhande vorbeha ten!
So ten einma Ersatztei e benötigt werden, verwenden Sie bitte nur Origina ersatztei e.
Wenn die Ansch uss eitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Ansch uss-
eitung ersetzt werden, die von Ihrem Fachhänd er erhä t ich ist.
So ten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhänd er jederzeit gerne zur Verfügung.
TECHNISCHE DATEN
Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtansch usswert: 8 W
Rotationsgeschwindigkeit: ca. 20 Rotationen (180°) pro Minute
Maxima e Umgebungstemperatur T
a
: 45° C
Max. Leuchtentemperatur im Beharrungszustand T
C
: 60° C
Mindestabstand zu entf ammbaren Oberf ächen: 0,50 m
Mindestabstand zum angestrah ten Objekt: 0,10 m
LED-Typ: 1 W
Anzah der LEDs: 6
Maße (LxBxH): 193 x 182 x 150 mm
Gewicht: 0,3 kg
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
6.05.20 7 ©

00108598.DOC, Version 1.0
9/16
USE MANUAL
LED BC-4 Beam Effect
CAUTION!
Keep this device away from rain and moisture!
Never open the housing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person invo ved with the insta ation, operation and maintenance of this device has to
- be qua ified
- fo ow the instructions of this manua
- consider this manua to be part of the tota product
- keep this manua for the entire service ife of the product
- pass this manua on to every further owner or user of the product
- down oad the atest version of the user manua from the Internet
INTRODUCTION
Thank you for having chosen a EUROLITE LED BC-4 Beam Effect. If you fo ow the instructions given in this
manua , we are sure that you wi enjoy this device for a ong period of time.
Unpack your LED BC-4 Beam Effect.
SAFETY INSTRUCTIONS
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous
electric shock when touching the wires!
This device has eft our premises in abso ute y perfect condition. In order to maintain this condition and to
ensure a safe operation, it is abso ute y necessary for the user to fo ow the safety instructions and warning
notes written in this user manua .
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer
will not accept liability for any resulting defects or problems.
P ease make sure that there are no obvious transport damages. Shou d you notice any damages on the A/C
connection cab e or on the casing, do not take the device into operation and immediate y consu t your oca
dea er.

00108598.DOC, Version 1.0
10/16
If the device has been exposed to drastic temperature f uctuation (e.g. after transportation), do not switch it
on immediate y. The arising condensation water might damage your device. Leave the device switched off
unti it has reached room temperature.
This device fa s under protection-c ass II and features a protective insu ation. The vo tage and frequency
must exact y be the same as stated on the device. Wrong vo tages or power out ets can ead to the
destruction of the device and to morta e ectrica shock.
A ways p ug in the power p ug ast. The power p ug must a ways be inserted without force. Make sure that
the p ug is tight y connected with the out et.
Never et the power-cord come into contact with other cab es! Hand e the power-cord and a connections
with the mains with particu ar caution! Never touch them with wet hands, as this cou d ead to morta
e ectrica shock.
Never modify, bend, strain mechanica y, put pressure on, pu or heat up the power cord. Never operate next
to sources of heat or co d. Disregard can ead to power cord damages, fire or morta e ectrica shock.
The cab e insert or the fema e part in the device must never be strained. There must a ways be sufficient
cab e to the device. Otherwise, the cab e may be damaged which may ead to morta damage.
If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. A warnings concerning the power cords are a so va id for possib e extension
cords.
Make sure that the avai ab e vo tage is not higher than stated on the technica sticker.
Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the
power-cord from time to time.
A ways disconnect from the mains, when the device is not in use or before c eaning it. On y hand e the
power-cord by the p ug. Never pu out the p ug by tugging the power-cord. Otherwise, the cab e or p ug can
be damaged eading to morta e ectrica shock. If the power p ug or the power switch is not accessib e, the
device must be disconnected via the mains.
If the power p ug or the device is dusty, the device must be taken out of operation, disconnected and then be
c eaned with a dry c oth. Dust can reduce the insu ation which may ead to morta e ectrica shock. More
severe dirt in and at the device shou d on y be removed by a specia ist.
There must never enter any iquid into power out ets, extension cords or any ho es in the housing of the
device. If you suppose that a so a minima amount of iquid may have entered the device, it must immediate y
be disconnected. This is a so va id, if the device was exposed to high humidity. A so if the device is sti
running, the device must be checked by a specia ist if the iquid has reduced any insu ation. Reduced
insu ation can cause morta e ectrica shock.
There must never be any objects entering into the device. This is especia y va id for meta parts. If any meta
parts ike stap es or coarse meta chips enter into the device, the device must be taken out of operation and
disconnected immediate y. Ma function or short-circuits caused by meta parts may cause morta injuries.
HEALTH HAZARD!
Never look directly into the light source, as sensitive persons may suffer an
epileptic shock (especially meant for epileptics)!
P ease consider that damages caused by manua modifications to the device are not subject to warranty.
Keep away chi dren and amateurs!

00108598.DOC, Version 1.0
11/16
OPERATING DETERMINATIONS
This device is a ighting effect for creating decorative effects. This product is on y a owed to be operated with
an a ternating vo tage of 230 V, 50 Hz and was designed for indoor use on y.
This device is designed for professiona use, e.g. on stages, in discotheques, theatres etc.
Lighting effects are not designed for permanent operation. Consistent operation breaks wi ensure that the
device wi serve you for a ong time without defects.
Do not shake the device. Avoid brute force when insta ing or operating the device.
When choosing the insta ation-spot, p ease make sure that the device is not exposed to extreme heat,
moisture or dust. There shou d not be any cab es ying around. You endanger your own and the safety of
others!
This device must never be operated or stockpi ed in sourroundings where sp ash water, rain, moisture or fog
may harm the device. Moisture or very high humidity can reduce the insu ation and ead to morta e ectrica
shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet
and is insta ed in a distance of 0.5 meters between smoke machine and device. The room must on y be
saturated with an amount of smoke that the visibi ity wi a ways be more than 10 meters.
The ambient temperature must a ways be between -5° C and +45° C. Keep away from direct insu ation
(particu ar y in cars) and heaters.
The re ative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must on y be operated in an a titude between -20 and 2000 m over NN.
Never use the device during thunderstorms. Over vo tage cou d destroy the device. A ways disconnect the
device during thunderstorms.
The symbo
- - -m
determines the minimum distance from ighted objects. The minimum distance
between ight-output and the i uminated surface must be more than the given va ue.
This device is on y a owed for an insta ation via the mounting bracket. In order to safeguard sufficient
venti ation, eave 50 cm of free space around the device.
The housing must never touch surrounding surfaces or objects.
Make sure that the area be ow the insta ation p ace is b ocked when rigging, derigging or servicing the
fixture.
A ways fix the fixture with an appropriate safety bond.
The maximum ambient temperature T
a
= 45° C must never be exceeded.
Operate the device on y after having become fami iarized with its functions. Do not permit operation by
persons not qua ified for operating the device. Most damages are the resu t of unprofessiona operation!
Never use so vents or aggressive detergents in order to c ean the device! Rather use a soft and damp c oth.
P ease use the origina packaging if the device is to be transported. Make sure that you pack the device in
the origina state.
P ease consider that unauthorized modifications on the device are forbidden due to safety reasons!
If this device wi be operated in any way different to the one described in this manua , the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may ead to dangers ike short-
circuit, burns, e ectric shock, crash etc.

00108598.DOC, Version 1.0
12/16
WEEE Directive
When to be definitive y put out of operation, take the unit(s) to a oca recyc ing p ant for a disposa
which is not harmfu to the environment. Do not dispose of as municipa waste. Contact your retai er or
oca authorities for more information.
DESCRIPTION OF THE DEVICE
Features
LED beam effect for spectacular mirror ball effects
• C ear, faceted surface provides for unique beam effects
• Equipped with 6 x 1 W LEDs in the co or red, orange, b ue, white, green, purp e
• Approximate y 20 rotations (180°) per minute produce circu ar ight p ays
• Hanging or standing insta ation possib e
• Ready for connection via power cord with Euro p ug
• P ug and p ay!
INSTALLATION
igging
DANGER OF FIRE!
When installing the device, make sure there is no highly-inflammable
material (decoration articles, etc.) within a distance of min. 0.5 m.
The device can be insta ed on the ground or on the wa or cei ing.
Hanging installation
The insta ation of the device has to be bui t and constructed in a way that it can ho d 10 times the weight for
1 hour without any harming deformation.
The insta ation must a ways be secured with a secondary safety attachment, e.g. an appropriate catch net.
This secondary safety attachment must be constructed in a way that no part of the insta ation can fa down
if the main attachment fai s.
When rigging, derigging or servicing the device staying in the area be ow the insta ation p ace, on bridges,
under high working p aces and other endangered areas is forbidden.
The operator has to make sure that safety-re ating and machine-technica insta ations are approved by an
expert before taking into operation for the first time and after changes before taking into operation another
time.
The operator has to make sure that safety-re ating and machine-technica insta ations are approved by an
expert after every four year in the course of an acceptance test.
The operator has to make sure that safety-re ating and machine-technica insta ations are approved by a
ski ed person once a year.
Procedure:
The device shou d be insta ed outside areas where persons may wa k by or be seated.

00108598.DOC, Version 1.0
13/16
IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, inc uding (but not imited to)
ca cu ating working oad imits, insta ation materia being used, and periodic safety inspection of a
insta ation materia and the device. If you ack these qua ifications, do not attempt the insta ation yourse f,
but instead use a professiona structura rigger. Improper insta ation can resu t in bodi y injury and or
damage to property.
The device has to be insta ed out of the reach of peop e. The device must never be fixed swinging free y in
the room.
Caution: Devices in hanging insta ations may cause severe injuries when crashing down! If you have
doubts concerning the safety of a possib e insta ation, do NOT insta the device!
Before rigging make sure that the insta ation area can ho d a minimum point oad of 10 times the device's
weight.
The device must be insta ed in an abso ute y horizonta position.
A ways insta the device via a fixation ho es.
Do on y use appropriate screws and make sure that the screws are proper y connected with the ground.
Procedure:
Step : On the basep ate, there are ho es for the insta ation.
Step 2: Ho d the basep ate onto the ocation where the device is to be insta ed.
Step 3: Mark the boreho es with a pen or a suitab e too .
Step 4: Dri the ho es.
Step 5: Ho d the basep ate in the desired position and tighten it.
Connection with the mains
Connect the device to the mains with the power p ug.
If the device wi be direct y connected with the oca power supp y network, a disconnection switch with a
minimum opening of 3 mm at every po e has to be inc uded in the permanent e ectrica insta ation.
The device must on y be connected with an e ectric insta ation carried out in comp iance with the IEC
standards. The e ectric insta ation must be equipped with a Residua Current Device (RCD) with a maximum
fau t current of 30 mA.
OPERATION
After connecting the EUROLITE LED BC-4 Beam Effect to the mains, it starts running.
CLEANING AND MAINTENANCE
Disconnect from mains before starting maintenance operation!
DANGER TO LIFE!
We recommend a frequent c eaning of the device. P ease use a soft int-free and moistened c oth. Never use
a coho or so vents!
There are no serviceab e parts inside the device. Maintenance and service operations are on y to be carried
out by authorized dea ers. Shou d you need any spare parts, p ease use genuine parts.

00108598.DOC, Version 1.0
14/16
If the power supp y cab e of this device becomes damaged, it has to be rep aced by a specia power supp y
cab e avai ab e at your dea er. Shou d you have further questions, p ease contact your dea er.
TECHNICAL SPECIFICATIONS
Power supp y: 230 V AC, 50 Hz ~
Power consumption: 8 W
Rotation speed: approx: 20 rotations (180°) per minute
Maximum ambient temperature T
a
: 45° C
Max. housing temperature T
C
(steady state): 60° C
Min.distance from f ammab e surfaces: 0.50 m
Min.distance to ighted object: 0.10 m
Type of LEDs: 1 W
Number of LEDs: 6
Dimensions (LxWxH): 193 x 182 x 150 mm
Weight: 0.3 kg
Please note: Every information is subject to change without prior notice. 6.05.20 7 ©

00076878.DOC
Eurolite is a brand of Steinigke Showtechnic GmbH Andreas
-
Bauer
-
Str. 5 97 97 Wa
ldbüttelbrunn Germany
D00108598.doc Version 1.0 Publ. 16/05/ 017
