PART NO 16795 / ART.NR. 16795
WASTE OIL SWING ARM / SVÄNGARM FÖR SPILLOLJA
SERVICE GUIDE 2023-02 ORIGINAL MANUAL
1

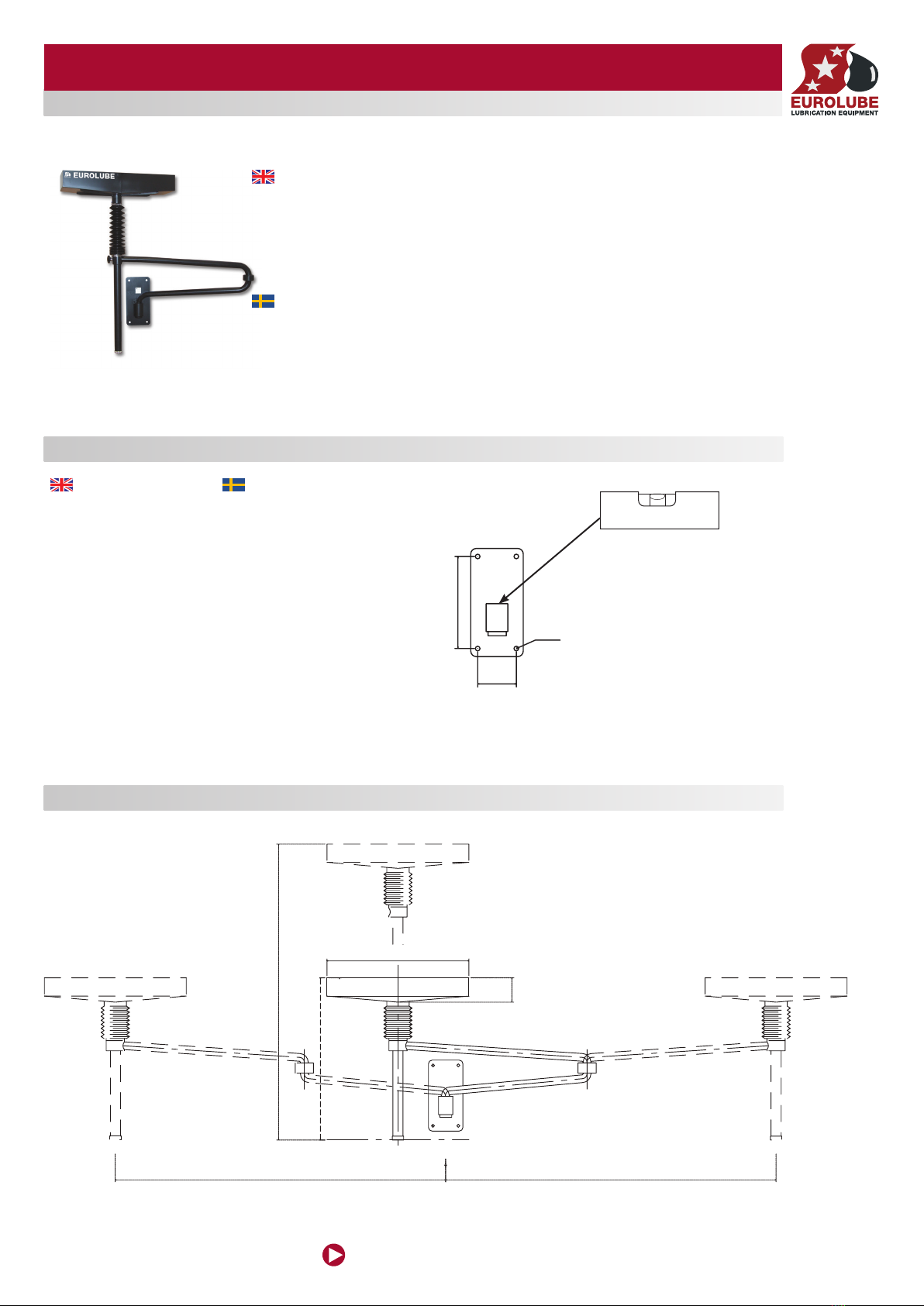

TECHNICAL DATA / TEKNISKA DATA
INSTALLATION / MONTAGE
General
Thank you for choosing a high quality product from Eurolube Equipment, Sweden. The Waste Oil swing arm is con-
ceived to be mounted on the wall in pits for the collection of waste oil from all types of vehicles. The large collector
bowl (approx. 18 litres) is adjustable in height and has strong swivel joints. The ow rate is independent of the bowl
height. Connection thread: G 1 1/2” (f). Please refer to the sales catalogue for details on accessories, or visit our
website, www.eurolube.com.
WARNING! Do NOT use with aggressive or flammable fluids. We decline responsibilty for malfunctions or danger
resulting from misuse. Read these instructions carefully before installation, operation or service.
Allmänt
Tack för att ni valde en kvalitetsprodukt utvecklad och tillverkad av Eurolube Equipment. Denna uppsamlingsskål
för spillolja monteras lämpligast på väggen i smörjgropar för mottagning av spillolja från alla typer av fordon. Den
stora skålen (ca 18 liter) är justerbar i höjdled och har robusta leder. Avrinningshastigheten är oberoende av skålens
höjd. Anslutningsgänga: G1 1/2” inv. För detaljerad information hänvisar vi till vår kompletta produktkatalog eller vår
hemsida www.eurolube.com.
VARNING! Får ej användas för aggressiva eller explosiva vätskor. VI frånsäger oss allt ansvar för felaktigheter och
olyckor som inträffar på grund av felaktig montering eller användning. Läs dessa instruktioner före installation och
service.
Mount the Waste oil swing arm on
the wall, xing the wall bracket by
its four holes. See hole mounting
pattern. Mount it horizontal, check
with a spirit level or similar on the
bearing upper straight surface.
Connect the waste oil hose or tube
to the 1 1/2” BSP (F) outlet.
Montera uppsamlingsskålen på
väggen med hjälp av de fyra hålen
i väggfästet. Se hålbilden. Montera
horisontellt, kontrollera med vat-
tenpass el. dyl. på lagerdelens övre
raka yta.
Anslut röret eller slangen till
spilloljeledningen med 1 1/2” BSP
(F)-gängan.
300
125
4x Ø15mm
Max swing 1630mm Max swing 1630mm
700x250 Volume 18,5L
800mm
Max height 1460mm

EUROLUBE EQUIPMENT
Alentec & Orion AB, Grustagsvägen 4, SE-138 40 Älta, Sweden
EMAIL [email protected] PHONE [phone] FAX [phone]
www.eurolube.com
PART NO 16795 / ART.NR. 16795
WASTE OIL SWING ARM / SVÄNGARM FÖR SPILLOLJA
2
SPARE PARTS / RESERVDELAR
When ordering spare parts always state:
• Model number and serial number (from the type label)
• Part number of the spare part and name
Vid beställning uppge alltid:
• Modellnummer och serienummer (se typskylt)
• Reservdelens artikelnummer och benämning
DECLARATION OF CONFORMITY / DEKLARATION OM ÖVERENSSTÄMMELSE
Alentec & Orion AB, Grustagsvägen 4, 138 40 Älta Sweden, declares hereby that the prod-
ucts: Waste oil swing arm 16795
Are in conformity with the requirements of the Council´s Machinery Directive 2006/42/EC.
Älta February 7, 2023
Alentec & Orion AB, Grustagsvägen 4, 138 40 Älta, deklarerar härmed att produkterna:
Svängarm för spillolja 16795
Är tillverkade i överensstämmelse med bestämmelserna i Maskindirektivet 2006/42/EC.
Älta Februari 7, 2023
11
15
14
42
41
44
10
18
11
15
16
14
15
16
11
41
40
42
1
54
3
2930
31
28
21
1925
23
24 26 38
39
38
36
33
32
35
46
47
ITEM / POS NAME / BENÄMNING PART NO / ART.NR.
14x3, 15x3, 16x2, 35 Arm joint bearing kit / tätningssats leder 1468943
41, 42x2 Joint bearing kit / lagring led komplett 1468944
41, 42, 44 Wall bracket bearing complete / lagring väggfäste komplett 1468945
39 Bellows / bälg 1468946
Olle Berglund,
Product manager (Authorized representative for Eurolube Equipment AB and responsible for technical documentation).
Produktansvarig (Auktoriserad representant för Eurolube Equipment AB och ansvarig för teknisk dokumentation).
