EUROM Coolsmart 90 User manual

1
Gebruiksaanwijzing (NE) (pag. 4)
Gebrauchsanleitung (DE) (Seite 32)
Instruction Manual (EN) (page 60)
Manuel d’utilisation (FR) (page 87)
Coolsmart
90 & 120
381535 & 381542

2
Rating Label Coolsmart 90

3
Rating label Coolsmart 120

4
Dank
Hartelijk dank dat u voor een EUROM apparaat hebt gekozen. U hebt daarmee een
goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren.
Om het beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing
vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij
speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter
bescherming van u en uw omgeving!
Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen
raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw
apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan
iemand anders overdragen, lever er dan de gebruiksaanwijzing en de verpakking bij.
Wij wensen u veel plezier met de Eurom Coolsmart!
Eurom
Kokosstraat 20
8281 JC Genemuiden (NL)
[email protected]
www.eurom.nl
Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden
wij ons het recht voor deze gebruiksaanwijzing op elk moment te optimaliseren en
technisch aan te passen. De gebruikte afbeeldingen kunnen afwijken.
___________________________________________________________
Symboolverklaring op het apparaat
Dit symbool betekent dat het apparaat een brandbaar
koelmiddel bevat. Als er koelmiddel weglekt en wordt
blootgesteld aan een externe ontstekingsbron,
ontstaat er brandgevaar.
Dit symbool betekent dat de gebruiksaanwijzing
zorgvuldig gelezen moet worden. Installeer, gebruik
of bewaar het apparaat niet in een ruimte, met een
vloeroppervlakte kleiner dan 12 m².

5
Deze symbolen betekenen dat elke technicus die het
apparaat installeert, repareert of onderhoudt dit altijd
moet doen conform de instructies in de
installatiehandleiding
Dit symbool betekent dat er informatie beschikbaar is
als een gebruiksaanwijzing en een
installatiehandleiding.
Dit apparaat voldoet aan de daarvoor geldende regels
binnen de Europese Economische Ruimte (EER: de
Europese Unie plus Zwitserland, Liechtenstein,
Noorwegen en IJsland.
Technische gegevens
Veiligheidswaarschuwingen
Lees alle veiligheidsinstructies en andere instructies. Het niet
naleven van alle instructies kan letsel of materiele schade
veroorzaken.
Algemene veiligheidswaarschuwingen
1. Dit apparaat is uitsluitend geschikt voor huishoudelijk
gebruik.
Model
Coolsmart 90
Coolsmart 120
Koelcapaciteit
9000 BTU/uur (2600 Watt)
12000 BTU/uur (3500 Watt)
Max. stroomverbruik
1200 Watt
1650 Watt
Luchtverplaatsing max.
380 m³ / uur
420 m³ / uur
Aansluitspanning
220–240V ~ 50Hz
Geluidsniveau
65dB(A)
Koelvloeistof
R290 / 210 gr
R290 / 250 gr
Isolatieklasse
IPX0
Werktemperatuur
17-35°C
Netto gewicht
26,31 kg
31,8 KG
Afmetingen
435 X 720 x 342 mm
458 x 775 x 373 mm

6
2. Installeer het apparaat volgens de installatie-instructies.
Onjuiste installatie kan waterlekkage, elektrische schokken,
brand of schade aan eigendommen veroorzaken.
3. Gebruik alleen de meegeleverde accessoires en speciaal
gereedschap voor de installatie.
4. Zorg er te allen tijde (ook tijdens transport!) voor dat het
apparaat rechtop staat. Heeft het apparaat toch (deels)
horizontaal gelegen, wacht dan 2 uur voordat u het in
gebruik neemt. Die tijd heeft de compressor nodig om zijn
werk correct te doen.
5. Zorg ervoor dat het apparaat op een stevige, vlakke en
horizontale ondergrond staat.
6. Zorg ervoor dat het apparaat tijdens de werking aan alle
zijden minstens 50 cm vrije ruimte heeft.
7. Zorg ervoor dat stekker en stopcontact te allen tijde goed
zichtbaar en bereikbaar zijn.
8. Plaats geen voorwerpen op het apparaat.
9. Laat een werkend apparaat niet zonder toezicht achter, ook
niet even!
10. Gebruik het apparaat niet in de nabijheid (minimaal 1
meter afstand) van licht ontvlambare of explosiegevoelige
stoffen of brandstoffen. Gebruik ook geen verf,
reinigingssprays, anti-insectensprays e.d. op of bij het
apparaat; dat kan het plastic deformeren of elektrische
schade aanbrengen.
11. Raak het apparaat niet aan met natte of vochtige handen.
Gebruik het apparaat ook niet op blote voeten.
12. Gebruik het apparaat niet:
-dichtbij een vuurbron;
-dichtbij opspattende olie;
-bij direct zonlicht;
-bij spetterend water;
-in een badkamer of bij een zwembad.

7
13. Het apparaat heeft wielen om het gemakkelijk te kunnen
verplaatsen. Plaats het apparaat niet op hoogpolig tapijt of
rol het niet over voorwerpen om kantelen te voorkomen.
14. Blokkeer de roosters voor de inkomende en uitgaande
luchtstromen niet: ook niet gedeeltelijk.
15. Dek het apparaat dus ook niet af: dit kan brand
veroorzaken!
16. Steek geen vingers of voorwerpen als pennen enz. door de
roosters het apparaat in. Waarschuw vooral kinderen van
deze gevaren.
17. Zorg ervoor dat de ventilator niet blokkeert.
18. Op kinderen, handelingsonbekwame personen en
huisdieren dient toezicht te worden gehouden.
19. Dit apparaat is geen speelgoed, kinderen mogen dus niet
met het apparaat spelen.
20. Dit apparaat kan door kinderen van 8 jaar en ouder en
personen met verminderde fysieke, zintuiglijke of
geestelijke vaardigheden of gebrek aan ervaring en kennis
worden gebruikt wanneer er toezicht op hen wordt
gehouden of wanneer zij instructies hebben ontvangen
aangaande het op veilige wijze gebruiken van het apparaat
en begrijpen welke gevaren eraan verbonden zijn.
21. Reiniging en gebruikersonderhoud mogen niet door
kinderen zonder toezicht worden uitgevoerd.
22. Neem de stekker uit het stopcontact wanneer u vreemde
geluiden hoort, een vreemde geur ruikt, bij rook.
23. Wordt het apparaat tijdens gebruik omgestoten, schakel
dan het apparaat uit en neem de stekker uit het
stopcontact. Inspecteer het apparaat nauwkeurig om er
zeker van te zijn dat er geen schade is.
Neem contact op met uw leverancier of een erkend
elektricien wanneer u schade vermoed.
24. Stel het apparaat niet in werking wanneer u
beschadigingen constateert aan apparaat, elektrokabel of

8
stekker, of wanneer het slecht functioneert, is gevallen of
op andere wijze een storing vertoont. Breng het complete
apparaat terug naar uw leverancier of een erkend
elektricien voor controle en/of reparatie. Vraag altijd om
originele onderdelen.
25. Het apparaat (incl. elektrokabel en stekker) mag
uitsluitend worden geopend en/of gerepareerd door
daartoe bevoegde en gekwalificeerde personen.
26. Wanneer de waterafvoerpunten niet in gebruik zijn, houd
de bovenste en onderste rubberen afdichtingspluggen
stevig op de plaats om waterschade en verstikkingsgevaar
te voorkomen.
Elektrische veiligheid
1. Dit apparaat is alleen geschikt voor gebruik binnenshuis.
2. Gebruik uitsluitend de stekker die van fabriekswege op het
apparaat is gemonteerd en geen andere
aansluitingsvormen!
3. Het apparaat dient volgens de landelijke
bedradingsvoorschriften te worden aangesloten.
4. Controleer voor gebruik of het stopcontact dat u wilt
gebruiken geaard is, geen defecten vertoont en of de
spanning op het stopcontact, overeenkomt met die op het
typeplaatje van het apparaat. Schade, veroorzaakt door
een foutieve spanning valt buiten de garantie!
5. Als het apparaat niet wordt gebruikt, of als u het
schoonmaakt, er onderhoud aan uitvoert of het verplaatst,
schakel het dan éérst uit en neem vervolgens de stekker
uit het stopcontact. Beweeg en/of verplaats het apparaat
altijd rustig!
6. Ook wanneer u het apparaat in gebruik neemt geldt: éérst
de stekker in het stopcontact, dan de schakelaar op de
AAN-stand en dan pas de bedieningsknop gebruiken!
7. Gebruik het apparaat niet in een vochtige of natte
omgeving, als badkamer en wasruimte, niet in de buurt

9
van een bad, douche of zwembad en spetter geen water,
olie of wat voor vloeistof dan ook op of in het apparaat.
8. Rol de elektrokabel van het apparaat volledig af voor u de
stekker in het stopcontact steekt, en zorg ervoor dat de
elektrokabel nergens met de hete delen van het apparaat
in contact komt of anderszins heet kan worden. Leid de
elektrokabel niet onder tapijt door, bedek het niet met
matten, lopertjes o.i.d. en houd de kabel buiten de
looproute. Zorg ervoor dat er niet op getrapt wordt en er
geen meubels op worden gezet. Leid de elektrokabel niet
om scherpe hoeken en wind het na gebruik niet te strak
op!
Voorkom dat de elektrokabel in contact komt met olie,
oplosmiddelen en scherpe voorwerpen. Controleer de
elektrokabel en stekker regelmatig op beschadigingen.
Draai of knik de elektrokabel niet en wind het niet om het
apparaat; dat kan de isolatie beschadigen!
9. Vermijd zoveel mogelijk het gebruik van verlengsnoeren. Is
dit onvermijdelijk, gebruik dan een snoer met voldoende
capaciteit (minimaal 3 x 1,5 mm²) en houd het buiten de
looproute!
10. Sluit het apparaat alleen aan op een vast stopcontact.
Gebruik geen verdeeldoos/ tafelcontactdoos e.d.
11. Verplaats het apparaat niet door aan de elektrokabel te
trekken en neem de stekker in de hand als u die uit het
stopcontact wilt nemen.
12. Trek niet aan, vervorm of wijzig de elektrokabel of dompel
het onder in water. Trekken of verkeerd gebruik van de
elektrokabel leiden tot schade aan het apparaat en een
elektrische schok veroorzaken
13. Als de elektrokabel, stekker of het apparaat zelf beschadigd
of stuk is, dan wel storingen vertoont, gebruik hem dan
niet of schakel hem onmiddellijk uit en neem de stekker uit
het stopcontact. Apparaat, stekker en/of kabel dienen door

10
een elektricien of een vergelijkbaar gekwalificeerd persoon
te worden gerepareerd/vervangen. Reparaties door
ondeskundigen doen de garantie vervallen en kunnen
gevaarlijke situaties veroorzaken!
14. Om te voldoen aan EN 61000-3-11 moet de Coolsmart 120
(geldt niet voor de Coolsmart 90) alleen worden
aangesloten op een voeding van de systeemimpedantie:
|Zsys|=0.371 ohm of minder. Informeer bij uw
netwerkbeheerder voordat u de Coolsmart 120 aansluit op
stroomnetwerk of uw netwerk aan bovenstaande eis
voldoet.
Veiligheid rond het koelmiddel R290
1. Dit apparaat bevat het koelmiddel R290. R290 is een
koelmiddel conform de Europese richtlijnen. Perforeer het
koelcircuit nooit, R290 is brandbaar (GWP 3)!
2. Gebruik voor het ontdooiproces geen andere middelen dan
aanbevolen door de fabrikant.
3. Dit apparaat dient te worden gebruikt en opgeslagen in een
ruimte, waarin zich geen bronnen van ontsteking bevinden,
zoals open vuur of werkende gas- en elektrische
apparaten.
4. Perforeer geen van de onderdelen van het koelcircuit en
steek het apparaat niet in brand.
5. Als het apparaat is geïnstalleerd, werkt of wordt
opgeslagen in een niet-geventileerde ruimte dan dient u
maatregelen te nemen ter voorkoming van brand of
explosie door weggelekt koelmiddel. Zorg dan dat er zich
geen enkele ontstekingsbron (als vuur, kachels, vonkende
elektrisch apparatuur, brandende sigaretten enz.) in
dezelfde ruimte bevindt!
6. Het apparaat moet zodanig worden opgeslagen dat
mechanische defecten worden voorkomen.

11
7. Installeer, gebruik of bewaar het apparaat niet in een
ruimte met een vloeroppervlakte kleiner dan 12 m²
(Coolsmart 90 & 120).
8. R290 is geurloos, u zult lekkage dus niet ruiken!
9. Personen die met een koelcircuit werken of daarop
ingrijpen, dienen in het bezit te zijn van de juiste
certificering die afgegeven is door een geaccrediteerde
instantie en waarmee wordt verklaard dat de persoon in
kwestie competent is om koelmedia te hanteren in
overeenstemming met een speciale beoordeling die door de
verenigingen van de sector erkend is.
10. De reparaties moeten uitgevoerd worden op grond van de
aanbevelingen van de fabrikant van het apparaat. Het
onderhoud en de reparaties die de assistentie van ander
gekwalificeerd personeel vereisen, moeten uitgevoerd
worden onder toezicht van iemand die gespecialiseerd is in
het gebruik van ontvlambare koelmedia.
11. Demontage en recycling van de airco moet worden
uitgevoerd door een gecertificeerde technicus.
Maximaal effect gebruik
1. Overschrijd de aanbevolen maximaal te koelen ruimte niet
2. Plaats het apparaat niet in de buurt van een warmtebron
en niet in direct zonlicht
3. Sluit ramen en deuren en houd gordijnen of luiken gesloten
tijdens de zonnigste uren van de dag
4. Houd het luchtfilter schoon
5. Temper temperatuur- en ventilatie-instellingen wanneer de
ruimte de gewenste condities heeft bereikt.

12
Beschrijving
Mobiele airco
Voorzijde Achterzijde
1. Controlepaneel
2. Horizontale uitblaas jaloezieën
3. Wielen
4. Luchtfilter boven met handvat om
filter te verwijderen
5. Handvat om te verplaatsen (beide
zijden)
6. Bovenste luchtinlaat
7. Condenswaterafvoer ontvochtigen
8. Luchtuitlaat
9. Laagste luchtfilter
10. Laagste luchtinlaat
11. Opbergmogelijkheid stekker
12. Niet aanwezig op dit model
13. Stroomkabel aansluiten
14. Stroomkabelbeugel
15. Condenswaterafvoerslang koelen

13
Accessoires
Aansluitstuk
airco
Raamafdichting
niet klevend (1x)
Warme lucht
afvoerslang
Veiligheid steuntje
met 2 schroeven
Aansluitstuk
raambalk
Aansluitstuk
muurafvoer
Raambalk A
Muurafdichting
met kap
Raambalk B
Schroef met plug
(4x) t.b.v.
muurafvoer
Kunststof
borging
raambalk
Condens
waterafvoerslang
Raamafdichting
klevend (2x)
Stroomkabelbeugel
Raamafdichting
klevend (2x)
Afstandsbediening
met batterijen
Installatie
De Eurom Coolsmart 90 en 120 zijn mobiele airconditioners/luchtontvochtigers die
van kamer naar kamer verplaatst kunnen worden.
Verwijder al het verpakkingsmateriaal, houd het buiten bereik van kinderen en
zorg er daarbij voor dat het apparaat steeds rechtop blijft staan
Controleer voor gebruik of alle toebehoren aanwezig zijn en of apparaat en
toebehoren geen beschadigingen vertonen. Neem een beschadigd apparaat niet
in gebruik maar ga er mee terug naar uw leverancier!

14
Plaats het apparaat op een stevige, vlakke, droge
en horizontale ondergrond in de buurt van een
stopcontact en afvoermogelijkheid voor de warme
lucht, bijv. een venster dat een stukje kan worden
geopend. Zorg ervoor dat het apparaat aan alle
zijden minstens 50 cm vrije ruimte heeft en houd
rekening met alle aanwijzingen uit de
veiligheidsinstructies.
Voor de installatie is, behalve de meegeleverde
accessoires benodigd:
-Schroevendraaier (middel)
-Centimeter of rolbandmaat
-Schaar of mes, en evt. een zaag om de
raambalk in te korten voor hele smalle ramen.
Om te ontvochtigen sluit u nu de condenswaterafvoerslang aan op de
aansluiting waterafvoerslang (7). Deze slang leidt u in een emmer of putje. De
slang mag niet omhoog lopen! Uw apparaat is nu gebruiksklaar. Zie ook het
gedeelte over waterafvoer.
Om te koelen dient u de warme lucht naar buiten te voeren. De afvoerslang kan
op onderstaande manieren worden geïnstalleerd:
1. door een raam met behulp van de raambalk
2. door een muur
Sluit als eerste de aansluitstukken raam of muur en airco aan op de afvoerslang
op de volgende manier:
-Duw de afvoerslang in het aansluitstuk raamafvoer c.q. muurafvoer en in het
aansluitstuk airco. De slang klemt automatisch door de verende klemmen op
de aansluitstukken

15
-Bevestig de slang nu op het apparaat door het aansluitstuk airco in de gleuf
onderaan de luchtuitlaat (8) te schuiven, zodanig dat de klem bovenaan in de
uitsparing terechtkomt. Klik hem vast.
Kies vervolgens voor installatie 1 of 2

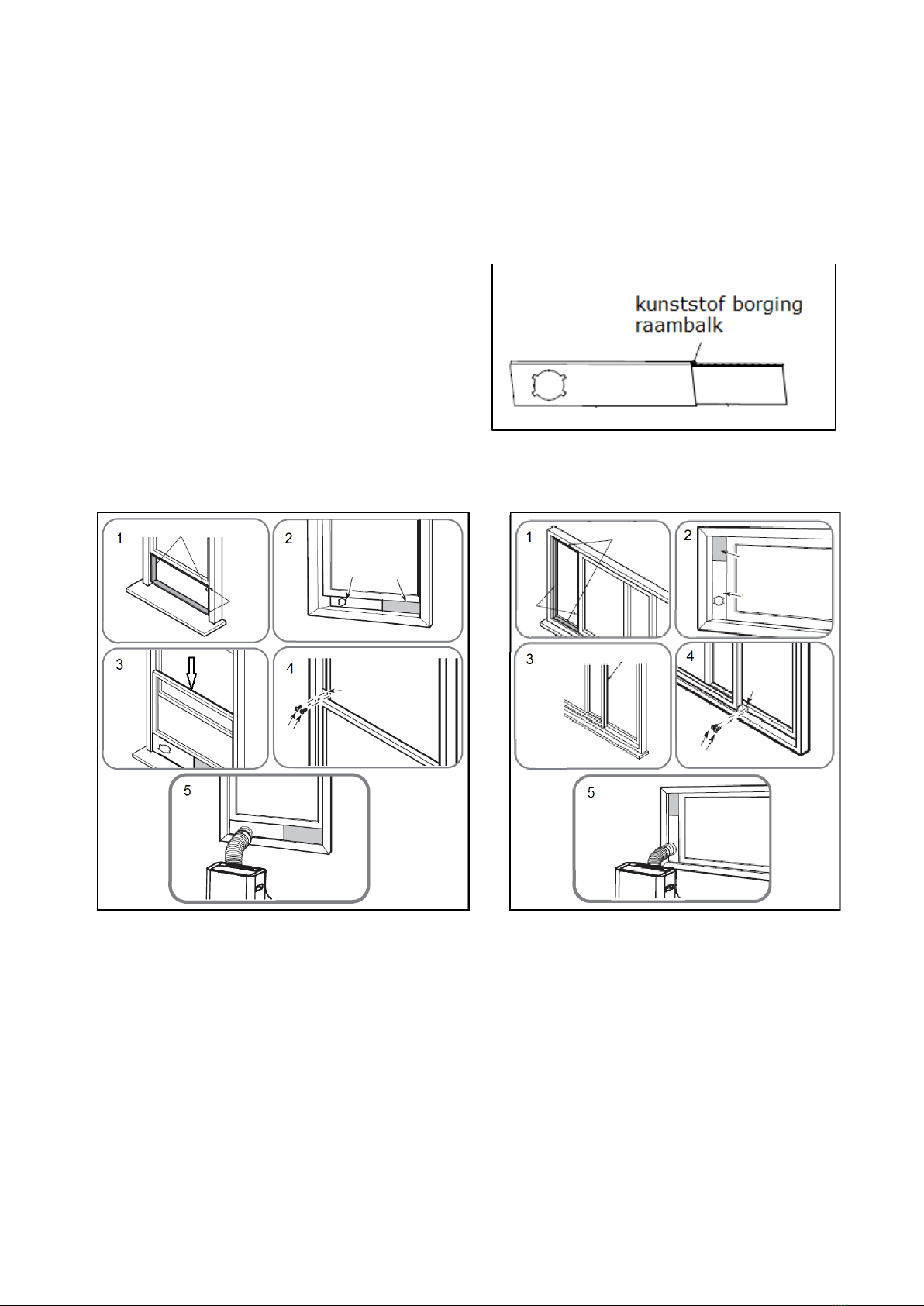

Installatie 1.
-Maak de raambalk gebruiksklaar. Pas
de lengte aan bij de afmetingen van
uw raam. Als die lengte twee balken
vraagt, gebruik dan de kunststof
borging om de balk op de juiste
lengte vast te zetten.
In een hangend raam in een schuivend raam
1. Snijd de klevende raamafdichting op maat en bevestig het op de kozijnen
(afbeeldingen 1).
2. Plaats nu de raambalk in de opening (afbeeldingen 2).
3. Snijd de niet-klevende raamafdichting op maat voor de breedte c.q. hoogte
van het raam en plaats de strip tussen raam en kozijn (afbeeldingen 3), om
tocht en binnenvliegende insecten te voorkomen.
4. Indien gewenst kunt u het veiligheidssteuntje installeren (afbeeldingen 4).
5. Steek de aansluitstuk raambalk in het gat van de raambalk (afbeeldingen 5).

16

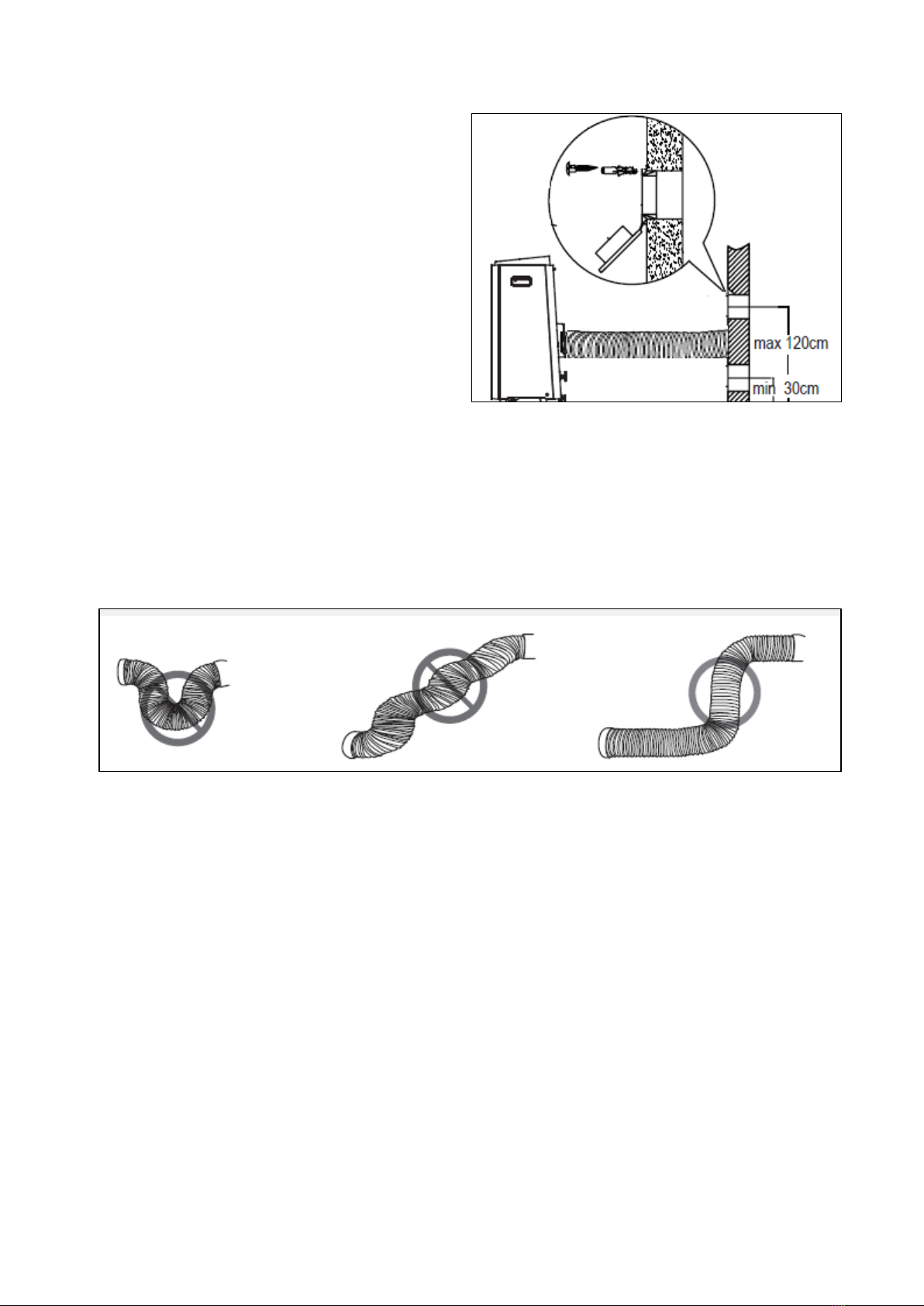

Installatie 2.
1. Boor een gat van 125mm in de
muur voor de muurafdichting met
kap. Het middelpunt van het gat
dient zich minimaal 30 cm. en
maximaal 120 cm. boven de grond
te bevinden.
2. Bevestig het muurafdichting met
kap stevig aan de muur met de 4
meegeleverde pluggen en
schroeven, zie afbeelding.
3. Sluit nu de afvoerslang met het
aansluitstuk muurafvoer aan op de
muurafdichting met kap.
Wanneer u het apparaat niet gebruikt het gat met de klap van de
muurafdichting bedekken.
Voorkom knikken of bochten in de afvoerslang. Dit veroorzaakt opeenhoping van
uitgestoten vochtige lucht, wat lekkage, oververhitting of uitschakeling van de
airco tot gevolg kan hebben.
Waarschuwing! Gebruik uw airco niet voordat hij volgens de hierboven
beschreven instructies is geïnstalleerd!
Waarschuwing! Zorg ervoor dat er geen water het apparaat kan
binnendringen!
Waarschuwing! De lengte van de afvoerpijp is speciaal aangepast aan de
techniek van deze airco. Vervang hem dus niet door-, en verleng hem niet met
een eigen slang, want dat kan het functioneren van de airco negatief
beïnvloeden. De slang kan worden uitgerekt, maar om een optimaal effect te
bereiken dient u de lengte zo kort mogelijk te houden.
Denk wel aan uw inbraakpreventie! Het raam staat immers open bij
gebruik van de mobiele airconditioner.

17
Werkinstructies
Controleer, vóór u uw airco in gebruik neemt:
Of hij volgens de voorschriften en de veiligheidsinstructies is geïnstalleerd.
Of hij geen beschadigingen of gebreken vertoont.
Of het stopcontact dat u wilt gebruiken de spanning afgeeft die op het
typeplaatje van het apparaat staat (220-240V / 50Hz).
Of er geen andere apparatuur op hetzelfde stopcontact is aangesloten.
Wanneer bovenstaande allemaal in orde is kunt u de stekker in het stopcontact
steken. U kunt uw airco in werking stellen via het controlepaneel, de
afstandsbediening en een APP op uw Smart apparaat, zie hiervoor de apart
bijgevoegde APP instructie.

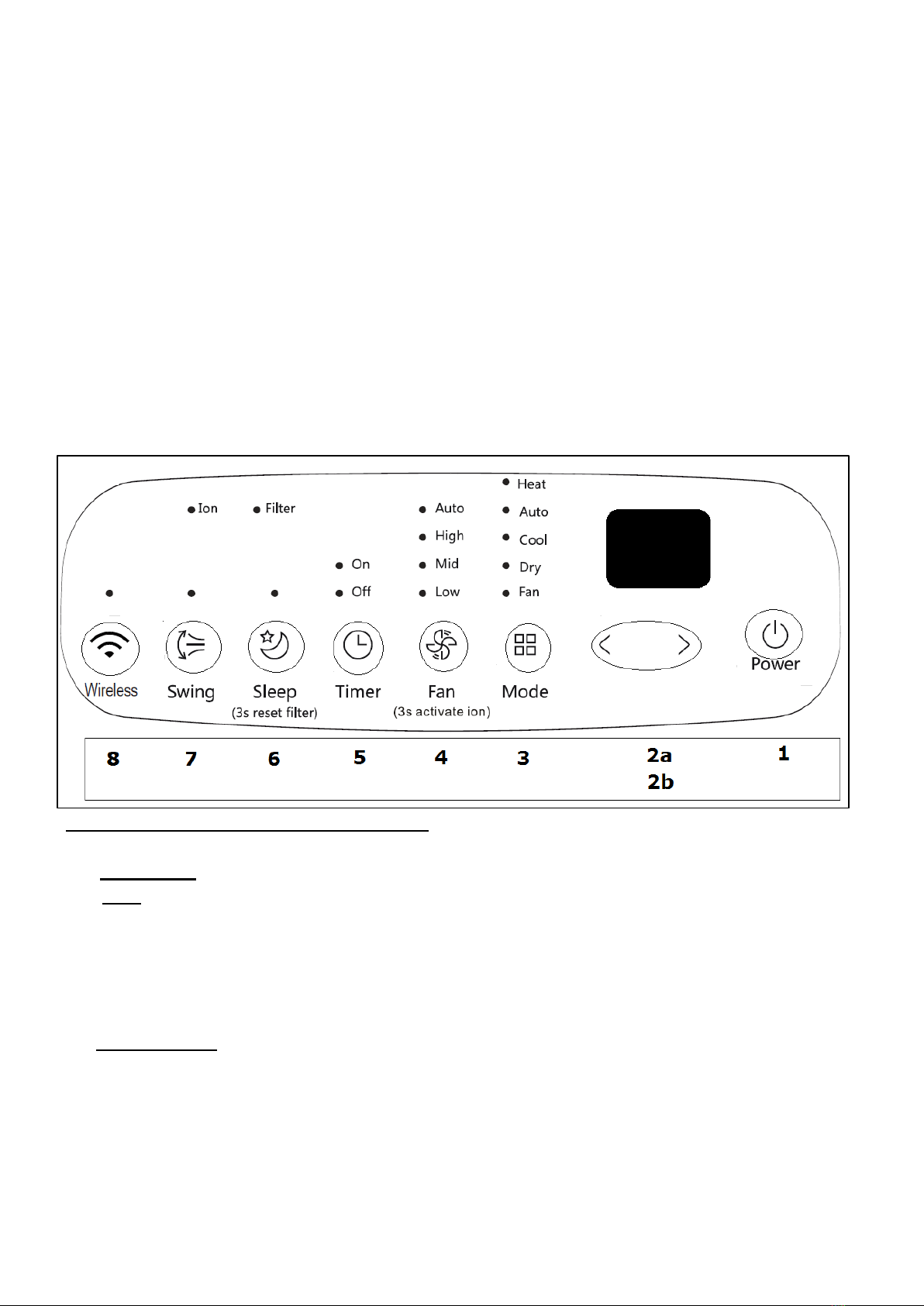

Functies van het bedieningspaneel
1. Aan / Uit
2a. < >
Temperatuur verhogen (<) / verlagen (>) toetsen. Temperatuurinstelling in
stappen van 1°C (17°C tot 30°C) of bij gebruik van de Timer ureninstelling (0-
24 uur). Het besturingssysteem kan zowel °C als °F aangeven. Wordt de
temperatuur in °F aangegeven toets dan gelijktijdig 3 seconden op < > om de
temperatuur in °C aan te geven.
2b.LED display
Het display geeft de ingestelde temperatuur in °C of °F en de timerinstelling
weer. Bij de functies drogen en ventileren wordt de kamertemperatuur
weergegeven. Ook geeft het display de volgende fout en veiligheidscodes weer:
E1: kamertemperatuur sensorfout
E2: verdampertemperatuur sensorfout
E3: condensatortemperatuur sensorfout

18
E4: display communicatiefout
EC: koudemiddel lekkagedetectie storing
E7: Zero-crossing storing, PCB (printplaat) storing
P1: Het waterreservoir is vol: sluit de afvoerslang aan op het onderste
waterafvoerpunt en laat het verzamelde water weglopen (zie ook het
gedeelte over waterafvoer). Wanneer deze code zich herhaalt, neem dan contact
op met uw leverancier.
Opmerking: wanneer een van de bovenstaande storingen optreedt, schakel de
airco uit en controleer eventuele blokkeringen. Start de airco opnieuw,
wanneer de melding blijft verschijnen schakel het apparaat uit en neem de
stekker uit het stopcontact. Neem contact op met uw leverancier of een
gekwalificeerde onderhoudsmonteur voor controle en reparatie.
3. Mode
Selecteer de gewenste functie. Elke keer wanneer u toets wisselt de functie in
de volgorde AUTO-COOL-DRY-FAN. Het lampje op het controlepaneel toont
welke functie actief is.
4. Fan
Hiermee kan de ventilatorsnelheid worden gekozen: LOW-MID-HIGH-AUTO. Het
lampje op het controlepaneel toont welke snelheid actief is.
5. Timer
Hiermee kan de airco automatisch aan / uit worden geschakeld d.m.v. een
tijdprogramma en in combinatie van de < > toetsen.
Het lampje op het controlepaneel toont of Timer On of Timer Off actief is.
6. Sleep (Eco)
Hiermee kan de Sleep (Eco) werking worden gestart
Filter
Opmerking: Na 250 werkuren gaat het filter indicatielampje automatisch
branden. Deze functie is een herinnering om het luchtfilter schoon te maken.
Druk 3 seconden op de Sleep toets om te resetten.
7. Swing
Met de Swing toets bewegen de horizontale uitblaas jaloezieën automatisch op
en neer wanneer de airco aan staat.
8. Wireless
Deze toets wordt gebruikt om een Wifi verbinding te initiëren. Druk 3 seconden
op de Wireless toets om verbinding te maken. Het display toont ‘AP’. Lukt het
om binnen 8 minuten contact te maken met de router dan gaat het lampje op
het controlepaneel aan. Om de Wifi verbinding uit te schakelen druk op de
Wireless toets en de < toets.
Opmerking: Wanneer u de Wifi verbinding opnieuw start kan het enige
tijd duren om verbinding te maken met het netwerk.

19
Bediening
Koelen
-Druk op de ‘Mode’ toets op het bedieningspaneel tot het lampje Cool brandt.
-Druk op de < > toetsen om de gewenste kamertemperatuur in te stellen van 17
tot 30°C.
-Druk op de ‘Fan’ toets om de gewenste ventilatorsnelheid in te schakelen.
-Warme luchtafvoerslang moet aangesloten zijn.
-Condenswaterafvoerslang hoeft niet aangesloten te zijn.
Drogen
-Druk op de ‘Mode’ toets op het bedieningspaneel tot het lampje Dry brandt.
-Temperatuur en ventilatorsnelheid zijn niet instelbaar.
-Warme luchtafvoerslang hoeft niet aangesloten te zijn.
-Condenswaterafvoerslang moet aangesloten zijn, zie het gedeelte over
waterafvoer.
Auto
-Druk op de ‘Mode’ toets tot het lampje Auto brandt.
-De airco gaat automatisch koelen of ventileren afhankelijk van de ingestelde
temperatuur en kamertemperatuur.
-De airco regelt de kamertemperatuur automatisch aan de hand van de
ingestelde temperatuur.
-Beide lampjes ‘Auto’ gaan branden.
-Warme luchtafvoerslang moet aangesloten zijn.
-Condenswaterafvoerslang hoeft niet aangesloten te zijn.
Ventileren
-Druk op de ‘Mode’ toets tot het lampje Fan brandt.
-Druk op de ‘Fan’ toets om de ventilatorsnelheid te kiezen.
-Temperatuur is niet instelbaar.
-Sluit zowel de warme luchtafvoerslang als de condenswaterafvoerslang niet aan.
Timer
Automatisch inschakelen
-Druk op de Timer toets als de airco niet aan staat, stekker zit wel in het
stopcontact.
-Het On-lampje gaat branden.
-Druk op < > om de gewenste inschakeltijd in te stellen. Elk keer dat u drukt
verspringt de tijd met een half uur tot 10 uur, daarna verspringt de tijd met 1
uur tot maximaal 24 uur.
-Wacht tot het display dooft.
-Voorbeeld: de airco moet over 2 uur zijn werking starten. Druk met de < >
totdat er 2 verschijnt op het display.
Automatisch uitschakelen
-Druk op de Timer toets als de airco aan staat.
-Het Off-lampje gaat branden.

20
-Druk op < > om de gewenste uitschakeltijd in te stellen. Elk keer dat u drukt
verspringt de tijd met een half uur tot 10 uur, daarna verspringt de tijd met 1
uur tot maximaal 24 uur.
-Wacht tot het display de ingestelde temperatuur weergeeft.
-Voorbeeld: de airco moet over 12 uur zijn werking stoppen. Druk met de < >
totdat er 12 verschijnt op het display.
Uit –Aan –uit schakelen
-Druk op de Timer toets als de airco niet aan staat, stekker zit wel in het
stopcontact.
-Het On lampje gaat branden.
-Druk op <> on de gewenste inschakeltijd in te stellen. Elke keer dat u drukt
verspringt de tijd met een half uur tot de 10 uur is bereikt, daarna verspringt de
tijd met 1 uur tot maximaal 24 uur
-Druk nogmaals op de timer knop.
-Het Off lampje gaat branden.
-Druk op <> on de gewenste uitschakeltijd in te stellen. Elke keer dat u drukt
verspringt de tijd met een half uur tot de 10 uur is bereikt, daarna verspringt de
tijd met 1 uur tot maximaal 24 uur.
-5 seconden nadat u de Timer hebt ingesteld gaan zowel het on als off lampje
branden.
Aan –uit –Aan schakelen
-Druk op de Timer toets als de airco aan staat.
-Het Off lampje gaat branden.
-Druk op <> on de gewenste uitschakeltijd in te stellen. Elke keer dat u drukt
verspringt de tijd met een half uur tot de 10 uur is bereikt, daarna verspringt de
tijd met 1 uur tot maximaal 24 uur.
-Druk nogmaals op de timer knop.
-Het On lampje gaat branden.
-Druk op <> on de gewenste uitschakeltijd in te stellen. Elke keer dat u drukt
verspringt de tijd met een half uur tot de 10 uur is bereikt, daarna verspringt de
tijd met 1 uur tot maximaal 24 uur.
-5 seconden nadat u de Timer hebt ingesteld gaan zowel het on als off lampje
branden.
Uitschakelen
-Het annuleren van de Timer kan door de airco aan of uit te zetten of de
timerinstelling op 0.0 te zetten.
Let op! Wanneer het apparaat met een foutmelding uitschakelt zal ook de
ingestelde tijden worden geannuleerd.
Sleep (ECO)
-Druk op deze knop om de energiezuinige slaapfunctie in.
-Na een half uur zal het apparaat de ingestelde temperatuur met 1°C verhogen,
na nog een half uur weer met 1°C.
