EUROM EK5K User manual

Gebruiksaanwijzing (pag. 4)
Gebrauchsanleitung (Seite 14)
Instruction manual (page 24)
Manuel d’utilisation (page 33)
Instruktionsbok (sida 43)
Návod k obsluze (stránky 52)
Návod na použitie (strana 61)
Broşură cu instrucţiuni (pagină 70)
EK5K
Art.nr. 340075
This product is only suitable for well insulated spaces of occasional use.
keramische ventilatorkachel / keramischer Ventilatorheizung / ceramic fan heater /
radiateur soufflant céramique / keramiskt fläktelement / keramické ventilátorové
topení / keramický teplovzdušný ohrievač / aerotermă ceramică
27-06-2019

2

3
Model identifier(s): EK5K
Item
Symbo
l
Value
Unit
Item
Unit
Heat output
Type of heat input, for electric storage
local space heaters only (select one)
Nominal heat output
Pnom
5
kW
Manual heat charge control
with integrated thermostat
[no]
Minimum heat
output (indicative)
Pmin
3.3
kW
Manual heat charge control
with room and/or outdoor
temperature feedback
[no]
Maximum
continuous heat
output
Pmax
5
kW
Electronic heat charge
control with room and/or
outdoor temperature
feedback
[no]
Auxiliary electricity consumption
Fan assisted heat output
[no]
At nominal heat
output
elmax
N/A
kW
Type of heat output/room temperature
control (select one)
At minimum heat
output
elmin
N/A
kW
Single stage heat output
and no room temperature
control
[no]
In standby mode
elSB
N/A
W
Two or more manual
stages, no room
temperature control
[no]
With mechanic thermostat
room temperature control
[yes]
With electronic room
temperature control
[no]
Electronic room
temperature control plus
day timer
[no]
Electronic room
temperature control plus
week timer
[no]
Other control options (multiple selections
possible)
Room temperature control,
with presence detection
[no]
Room temperature control,
with open window detection
[no]
With distance control option
[no]
With adaptive start control
[no]
With working time limitation
[no]
With black bulb sensor
[no]
Contact details:
Eurom –Kokosstraat 20 –8281 JC Genemuiden –
The Netherlands
Remark:
For electric local space heaters, the measured seasonal space heating energy efficiency ηs
cannot be worse than the declared value at the nominal heat output of the unit.

4
Dank
Hartelijk dank dat u voor een EUROM apparaat hebt gekozen. U hebt daarmee een
goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren.
Om het beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing
vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij
speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter
bescherming van u en uw omgeving!
Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen
raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw
apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan
iemand anders overdragen, lever er dan de gebruiksaanwijzing en de verpakking bij.
Wij wensen u veel plezier met de EK5K!
Eurom
Kokosstraat 20
8281 JC Genemuiden (NL)
[email protected]
www.eurom.nl
Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden
wij ons het recht voor deze gebruiksaanwijzing op elk moment te optimaliseren en
technisch aan te passen. De gebruikte afbeeldingen kunnen afwijken.
________________________________________________________
Symboolverklaring
Apparaat niet afdekken!
Technische gegevens
Aansluitspanning
400V 3 ~50Hz
Max. vermogen
5000 W
Instelmogelijkheden
ventileren/3300/5000 W
Thermostaat
+
Afmeting
30 x 23,5 x 34,5 cm
Gewicht
4,3 kg

5
Waarschuwingen elektrische kachels
Veiligheid waarschuwingen algemeen
1. Lees voor gebruik (en evt. installatie) van dit apparaat deze
gebruiksaanwijzing zorgvuldig en helemaal door. Bewaar het om
het in de toekomst nog eens te kunnen raadplegen en evt. door te
kunnen geven.
2. Controleer voor gebruik dit nieuwe apparaat (incl. kabel en
stekker) op zichtbare beschadigingen. Neem een beschadigd
apparaat niet in gebruik maar biedt hem uw leverancier aan ter
vervanging.
3. Bij onjuist gebruik of onjuiste installatie bestaat het risico op
elektrische schokken en/of brandgevaar.
Waarschuwingen positie van het apparaat
1. Gebruik het apparaat alleen wanneer het frame is gemonteerd.
Gebruik van het apparaat zonder frame is bijzonder
brandgevaarlijk. Altijd de stekker uit het stopcontact bij monteren
/ demonteren.
2. Dit apparaat is niet geschikt voor wand- of plafond montage.
3. Gebruik het apparaat niet in de directe omgeving van een bad, een
douche of een zwembad.
4. Dit apparaat is niet geschikt voor gebruik in vochtige ruimtes als
badkamers, wasruimtes enz. Plaats het apparaat niet in de
nabijheid van watertappunten en waterreservoirs ( kraan, bad,
douche, toilet, wastafel, zwembad o.i.d.). Zorg ervoor dat hij nooit
in water kan vallen en dat er geen water het apparaat binnendringt.
Mocht het apparaat tóch ooit in water vallen, neem dan éérst de
stekker uit het stopcontact! Een inwendig nat geworden apparaat
niet meer gebruiken maar ter reparatie aanbieden. Dompel
apparaat, snoer of stekker nooit in water of andere vloeistof en raak
het apparaat nooit met natte handen aan.
5. De lucht rond het apparaat moet onbelemmerd kunnen circuleren.
Plaats het apparaat dus niet te dicht op muren of grote voorwerpen
en niet onder een plank, kast, gordijnen o.i.d. Houd bij het plaatsen
van het apparaat de volgende minimum vrije afstanden in acht:
Voorkant, minimum vrije afstand 100 cm
Achterkant, minimum vrije afstand 100 cm
Zijkanten, minimum vrije afstand 100 cm
Bovenkant, minimum vrije afstand 100 cm

6
6. Plaats het apparaat altijd op een stevige, vlakke horizontale
ondergrond.
7. De ondergrond waarop het apparaat wordt geplaatst moet van niet-
of moeilijk ontvlambaar materiaal zijn. In ieder geval bestand te
zijn tegen een temperatuur van minimaal 125°C zonder te gaan
schroeien, smelten, vervormen of vlam te vatten.
Controleer regelmatig of de ondergrond niet oververhit raakt; dat
kan gevaar opleveren!
8. Plaats het apparaat niet op zachte oppervlakken als een bed of
hoogpolig tapijt, waardoor openingen afgesloten kunnen raken.
9. Plaats het apparaat niet in een open raam i.v.m. regen, niet op
natte oppervlakken en voorkom dat er vocht op wordt gemorst.
Plaats het apparaat niet achter een deur of in een looproute om het
per abuis omver stoten te voorkomen.
10. Plaats het apparaat niet vlakbij- onder- of gericht op een
stopcontact en niet in de buurt van open vuur of warmtebronnen.
11. Gebruik het apparaat niet vlakbij of gericht op meubels, gordijnen,
papier, kleding, beddengoed of andere brandbare zaken. Houd dit
minstens 1 meter van het apparaat verwijderd!
12. Gebruik de kachel niet buitenshuis en niet in ruimtes, kleiner dan
40m³.
13. Het apparaat bevat inwendig hete en/of gloeiende en vonkende
delen. Gebruik het apparaat dus niet in een omgeving waar
brandstoffen, verf, ontbrandbare vloeistoffen en/of gassen enz.
worden bewaard. Gebruik het apparaat niet in een
brandgevaarlijke omgeving zoals nabij gastanks, gasleidingen of
spuitbussen. Dat levert explosie- en brandgevaar op!
Waarschuwingen gebruik
1. Gebruik geen toevoegingen/accessoires op het apparaat, die niet
zijn aanbevolen of geleverd door de fabrikant.
2. Gebruik het apparaat uitsluitend voor het doel waarvoor hij is
ontworpen en op de wijze zoals beschreven in deze
gebruiksaanwijzing.
3. Sommige delen van dit apparaat worden erg heet en kunnen
brandwonden veroorzaken. Speciale aandacht is nodig als
kinderen, kwetsbare personen of huisdieren in de buurt van
het apparaat aanwezig zijn. Laat hen nooit alleen achter bij
een werkend apparaat.
4. Bedek of blokkeer het apparaat nooit; daardoor raakt het apparaat
oververhit en treedt er brandgevaar op. Hang of leg nooit

7
voorwerpen als kleding, dekens, kussens, papier enz. op het
apparaat. De minimum afstand van 1 meter tussen apparaat en
brandbare materialen dient altijd in acht te worden genomen.
Ventilatieopeningen mogen op geen enkele wijze worden
geblokkeerd, om brand te voorkomen. Gebruik het apparaat dus
ook nooit om kleding op te drogen of iets op te zetten. Laat niets
tegen het apparaat leunen!
5. Stel het apparaat niet automatisch in werking d.m.v. een tijdklok,
timer, of elke andere voorziening die het apparaat automatisch
inschakelt. Voor gebruik dient er altijd op veilige omstandigheden te
worden gecontroleerd! Gebruik het apparaat ook niet met een
externe voltageregelaar als een dimmer o.i.d.; ook dat levert
gevaar op!
6. Dit apparaat is uitsluitend bedoeld voor het verwarmen van
werkruimtes als werkplaatsen, garageboxen, opslagruimtes enz.
Gebruik het apparaat alleen voor dat doel.
7. Aansluitspanning en frequentie, vermeld op het apparaat, dienen
overeen te komen met die van het te gebruiken stopcontact. Het te
gebruiken stopcontact dient voorzien te zijn van randaarde en de
elektrische installatie dient beveiligd te zijn met een
aardlekschakelaar van 30 mA . Het stopcontact dat u gebruikt dient
te allen tijde goed bereikbaar te zijn, om ingeval van nood snel de
stekker uit het stopcontact te kunnen nemen.
8. Om overbelasting en doorgebrande zekeringen te voorkomen geen
andere apparatuur op hetzelfde stopcontact of dezelfde elektrische
groep aansluiten als waar het apparaat op aangesloten is.
9. Rol de elektrokabel van het apparaat volledig af voor u de stekker
in het stopcontact steekt, en zorg ervoor dat de elektrokabel
nergens met de hete delen van het apparaat in contact komt of
anderszins heet kan worden. Leid de elektrokabel niet onder tapijt
door, bedek het niet met matten, lopertjes o.i.d. en houd de kabel
buiten de looproute. Zorg ervoor dat er niet op getrapt wordt en er
geen meubels op worden gezet. Leid de elektrokabel niet om
scherpe hoeken en wind het na gebruik niet te strak op! Voorkom
dat de elektrokabel in contact komt met olie, oplosmiddelen en
scherpe voorwerpen. Controleer de elektrokabel en stekker
regelmatig op beschadigingen. Draai of knik de elektrokabel niet en
wind het niet om het apparaat; dat kan de isolatie beschadigen!
10. Het gebruik van een verlengkabel wordt afgeraden omdat dit
oververhitting en brand kan veroorzaken. Is het gebruik van een

8
verlengkabel onvermijdelijk, zorg dan voor een onbeschadigd,
goedgekeurd verlengkabel met aarding en met een minimale
doorsnee van 4x2,5 mm² en een minimaal toegestaan vermogen
van 6000 Watt. Rol de verlengkabel altijd geheel af om
oververhitting te voorkomen.
11. Sluit het apparaat alleen aan op een vast stopcontact.
12. Tijdens het gebruik kan de stekker lauw aanvoelen; dat is normaal.
Is hij echt warm, dan mankeert er waarschijnlijk wat aan het
stopcontact. Neem contact op met uw elektricien.
13. Schakel het apparaat altijd eerst uit met de hoofdschakelaar en
neem dan de stekker uit het stopcontact. Nooit het apparaat d.m.v.
de stekker uitschakelen!
14. Voorkom dat vreemde voorwerpen door de straling/ventilatie- of
uitblaasopeningen het apparaat binnendringen. Dit kan een
elektrische schok, brand of beschadiging veroorzaken.
15. Laat een werkend apparaat nooit zonder toezicht achter maar
schakel het apparaat éérst uit en neem vervolgens de stekker uit
het stopcontact.
16. Altijd stekker uit het stopcontact als dit apparaat niet in gebruik is!
Pak de stekker daartoe in de hand; trek nooit aan de elektrokabel!
17. Dit apparaat wordt heet tijdens het gebruik. Raak het apparaat niet
aan tijdens of kort na het gebruik: dat veroorzaakt brandwonden.
18. Bedien het apparaat nooit met natte handen.
Wie mag het apparaat gebruiken
1. Kinderen, jonger dan 3 jaar dienen uit de buurt te worden
gehouden, tenzij er continu toezicht op hen is.
2. Kinderen tussen de 3 en 8 jaar mogen het apparaat uitsluitend aan-
of uitschakelen als het apparaat op zijn normale werkplek is
opgesteld of is geïnstalleerd en wanneer er toezicht op hen wordt
gehouden of wanneer zij instructies hebben ontvangen aangaande
het op veilige wijze gebruiken van het apparaat en begrijpen welke
gevaren eraan verbonden zijn. Kinderen tussen de 3 en 8 jaar
mogen niet de stekker in het stopcontact steken, niet het apparaat
regelen of reinigen en er geen gebruikersonderhoud aan uitvoeren.
3. Dit apparaat kan door kinderen vanaf 8 jaar en ouder en personen
met verminderde fysieke, zintuiglijke of geestelijke vaardigheden of
gebrek aan ervaring en kennis worden gebruikt wanneer er toezicht
op hen wordt gehouden of wanneer zij instructies hebben
ontvangen aangaande het op veilige wijze gebruiken van het
apparaat en begrijpen welke gevaren eraan verbonden zijn.

9
4. Kinderen mogen het apparaat niet zonder toezicht reinigen en
onderhouden.
5. Kinderen mogen niet met het apparaat spelen.
Waarschuwingen onderhoud
1. Houd het apparaat schoon. Stof, vuil en/of aanslag in uw apparaat
is een veelvoorkomende reden voor oververhitting. Zorg ervoor dat
dergelijke neerslag regelmatig wordt verwijderd.
2. Schakel altijd het apparaat uit, neem de stekker uit het stopcontact
en laat het apparaat eerst afkoelen wanneer u:
- het apparaat wilt schoonmaken.
- gebruikersonderhoud aan het apparaat wilt uitvoeren.
- het apparaat aanraakt of verplaatst.
3. Stel het apparaat niet in werking wanneer u beschadigingen
constateert aan apparaat, elektrokabel of stekker, of wanneer het
slecht functioneert, ongebruikelijke geluiden maakt, iets ruikt of
rook ziet, is gevallen of op andere wijze een storing vertoont.
Verwijder onmiddellijk de stekker uit het stopcontact. Breng het
complete apparaat terug naar uw leverancier of een erkend
elektricien voor controle en/of reparatie. Vraag altijd om originele
onderdelen.
4. Het apparaat mag uitsluitend worden geopend en/of gerepareerd
door daartoe bevoegde en gekwalificeerde personen. Voer zelf geen
reparaties uit aan het apparaat, dat kan gevaarlijk zijn! Reparaties,
uitgevoerd door onbevoegden of wijzigingen aan het apparaat
doorbreken de stof- en waterdichtheid van het apparaat en doen de
garantie en de aansprakelijkheid van de fabrikant vervallen.
5. Als de elektrokabel is beschadigd, moet het worden vervangen door
de fabrikant, diens service medeweker of personen met
vergelijkbare kwalificaties om gevaar te voorkomen.
Afwijkingen van punt 3,4,5 kunnen schade, brand en/of persoonlijk
letsel veroorzaken. Zij doen de garantie vervallen en leverancier,
importeur en/of fabrikant aanvaarden geen aansprakelijkheid voor de
gevolgen.

10

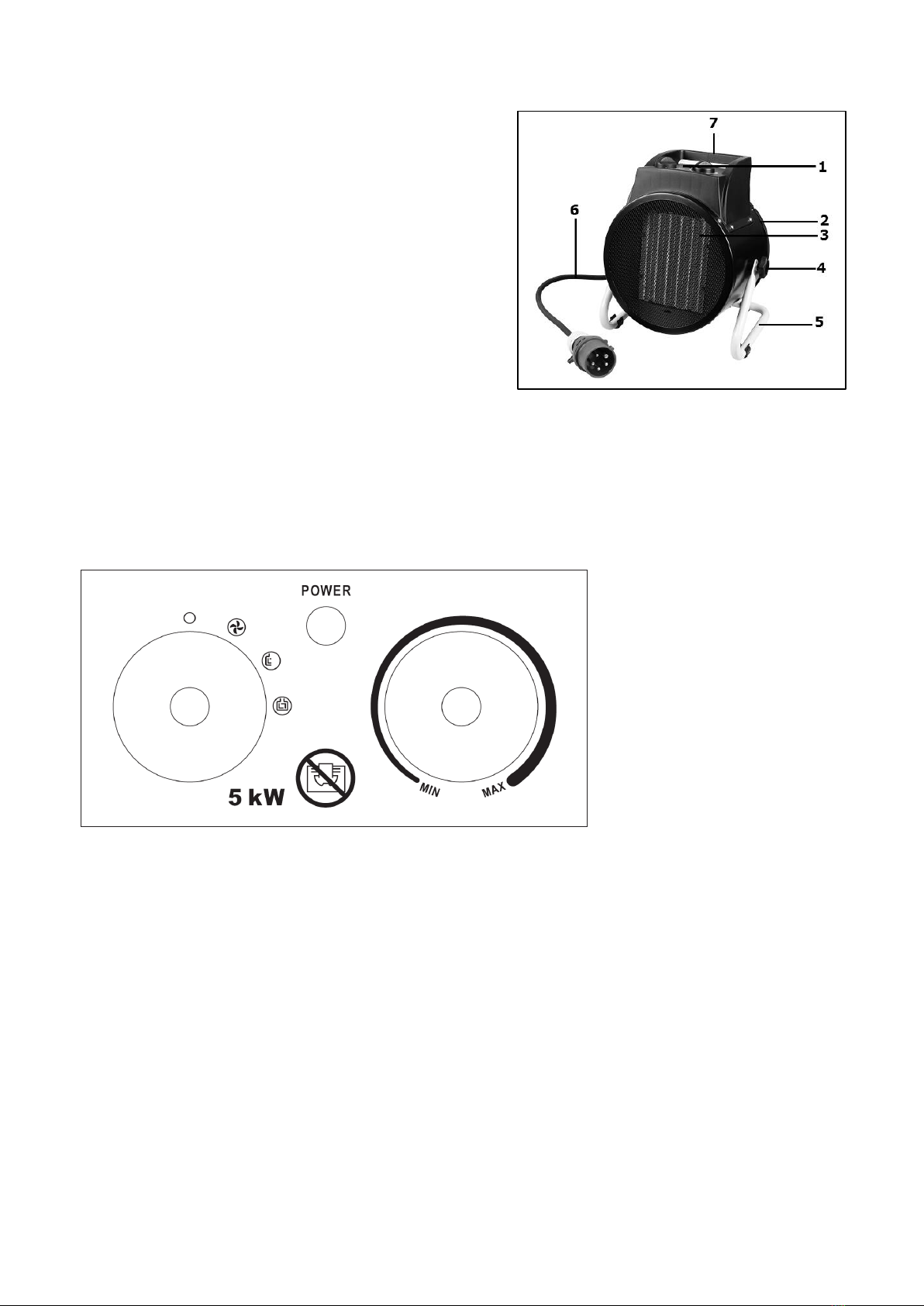

Beschrijving
1. bedieningspaneel
2. omkasting
3. uitblaasrooster hete lucht
4. stelknoppen
5. frame
6. snoer met stekker
7. handgreep
Door de stelknoppen (4) wat los te draaien kunt u de kachel kantelen in het frame
en zo de uitblaasrichting aanpassen. Richt hem niet naar beneden op brandbare of
hitte-gevoelige vloeren! Om veiligheidsredenen is de kantelmogelijkheid begrensd.
Draai de knoppen weer stevig vast voor u de kachel weer in gebruik neemt!
Het bedieningspaneel omvat twee knoppen:
Links de verwarmingsfunctieknop (van boven naar beneden)
-O of uit
-Alleen ventilator
-3300W vermogen (laag)
-5000W vermogen (hoog)
Rechts de traploos instelbare thermostaatknop.
Plaats en aansluiting
Verwijder al het verpakkingsmateriaal en houd het buiten het bereik van
kinderen. Controleer na verwijdering van de verpakking of het apparaat geen
beschadigingen of tekenen die op een fout/defect/storing kunnen wijzen,
vertoont. Gebruik het apparaat in geval van twijfel niet, maar wend u tot uw
leverancier ter controle / vervanging.
Kies een geschikte plaats voor het apparaat rekening houdend met alle

11
eerder genoemde waarschuwingen in deze gebruiksaanwijzing.
Controleer of de bedieningsknop op ‘UIT’ staat (O).
Ontrol de elektrokabel geheel en steek de stekker in een passend 400 V
stopcontact. Controleer, om overbelasting te voorkomen, of er geen andere
apparatuur op dezelfde groep is aangesloten.
Ingebruikname en werking
Wanneer de kachel voor het eerst in gebruik wordt genomen (of wanneer u de
gewenste temperatuur opnieuw in wilt stellen) draait u de thermostaatknop op de
maximale stand (zover mogelijk met de klok mee).
Stel nu middels de bedieningsknop de kachel in werking op de door u gewenste
stand: alleen ventilator, laag vermogen of vol vermogen. Het meest economisch is
de ruimte op vol vermogen opwarmen en vervolgens overschakelen op half
vermogen om de temperatuur te handhaven.
De ventilator draait bij half of vol vermogen op dezelfde snelheid; het verschil zit in
het aantal verwarmingselementen dat in gebruik is.
Als de ruimte de gewenste temperatuur heeft bereikt draait u de thermostaatknop
langzaam terug tot u een klik hoort. De temperatuur is nu ingesteld. De kachel
slaat nu af en zal automatisch aan- en afslaan om de ingestelde temperatuur te
handhaven.
Let op! De ventilator blijft wel draaien, wanneer de thermostaat de
verwarmingselementen heeft uitgeschakeld. De kachel houdt zo de lucht in de
ruimte in beweging en is derhalve optimaal in staat te voelen of de ruimte afkoelt.
Om een hogere of lagere temperatuur in te stellen draait u de thermostaatknop
resp. iets met de klok mee / tegen de klok in.
Uitschakelen:
Draai, als u de kachel uit wilt schakelen, de bedieningsknop op ‘ventileren’ en de
thermostaatknop om “MIN”. Laat de kachel zo 2 minuten nakoelen. Om de kachel
uit te schakelen dient u de bedieningsschakelaar op ‘0’ (uit) te zetten. Neem
daarna de stekker uit het stopcontact.
Wanneer u de kachel voor de eerste keer gebruikt kan het een lichte rokerige geur
verspreiden. Dat is normaal en wordt veroorzaakt door beschermende olie die
tijdens het productieproces is gebruikt. Het zal snel verdwijnen.
Beveiligingen
Omvalbeveiliging
Het apparaat is voorzien van een omvalbeveiliging die het apparaat uitschakelt
wanneer het onverhoeds om mocht vallen. Wanneer u het vervolgens weer rechtop
zet hervat het zijn werking, maar schakel het eerst uit, neem de stekker uit het

12
stopcontact en controleer de kachel op beschadigingen. Bij beschadiging of
afwijkend functioneren niet gebruiken maar ter controle/reparatie aanbieden!
Oververhittingsbeveiliging
De oververhittingsbeveiliging schakelt het apparaat uit wanneer het inwendig te heet
wordt. Dat kan gebeuren wanneer het apparaat zijn warmte onvoldoende kan
afgeven of te weinig frisse lucht kan aanzuigen. Doorgaans is de oorzaak dus
(gedeeltelijke) afdekking van het apparaat, verstopping van de aanzuig- en/of
uitblaasroosters, plaatsing te dicht bij bijv. een muur enz. Wanneer de
oververhittingsbeveiliging het apparaat uitschakelt dient u de bedieningsknop op ‘0’
(uit) te zetten, de stekker uit het stopcontact te nemen en het apparaat gelegenheid
te geven om af te koelen. Neem nu de oorzaak van de oververhitting weg en neem
het apparaat weer normaal in gebruik. Wanneer u geen oorzaak voor de
oververhitting kunt vinden en het probleem blijft zich voordoen, gebruik de kachel
dan niet meer maar biedt hem aan ter controle/reparatie.
Schoonmaak en onderhoud
Houd het apparaat schoon. Neerslag van stof en vuil in het apparaat is een
veelvoorkomende reden van oververhitting! Verwijder dat dus geregeld. Schakel
voor schoonmaak- of onderhoudswerk het apparaat uit, neem de stekker uit het
stopcontact en laat het apparaat afkoelen.
Neem de buitenzijde van het apparaat regelmatig af met een droge of goed-
uitgewrongen vochtige doek. Gebruik geen scherpe zeep, sprays, schoonmaak-
of schuurmiddelen, was, glansmiddelen of enige chemische oplossing!
Zuig met de stofzuiger voorzichtig stof en vuil uit de roosters en controleer of de
luchtinlaat- en uitblaasopeningen schoon zijn. Let erop tijdens het schoonmaken
op geen inwendige onderdelen aan te raken c.q. te beschadigen!
De kachel bevat verder geen onderdelen die onderhoud behoeven.
Ruim aan het eind van het seizoen het apparaat schoon op, zo mogelijk in de
originele verpakking. Plaats het apparaat rechtop op een koele, droge en
stofvrije plaats.
Verwijdering
Binnen de EU betekent dit symbool dat dit product niet met
het normale huishoudelijke afval mag worden afgevoerd.
Afgedankte apparaten bevatten waardevolle materialen die
hergebruikt kunnen en moeten worden, om het milieu en de
gezondheid niet te schaden door ongereguleerde
afvalinzameling. Breng afgedankte apparatuur daarom naar
een daarvoor aangewezen inzamelpunt of wend u tot het
bedrijf waar u het apparaat gekocht hebt. Zij kunnen er
voor zorgen dat zoveel mogelijk onderdelen van het
apparaat hergebruikt worden.

13
CE - verklaring
Hierbij verklaart Eurom - Genemuiden-NL dat de EUROM werkplaatskachel,
type EK5K voldoet aan en is in overeenstemming met onderstaande normen:
LVD 2014/35/EU EMC 2014/30/EU
EN 60335-1:2012+A11:2014+A13:2017 EN 55014-1:2017
EN 60335-2-30:2009+A11:2012 EN 55014-2:2015
EN 62233:2008 EN 61000-3-2:2014
EN 61000-3-3:2013
Rohs 2011/65/EU&(EU)2015/863
Genemuiden, 27-06-2019
W.J. Bakker, alg. dir.

14
Dank
Herzlichen Dank, dass Sie sich für eine EUROM Gerät entschieden haben. Sie haben
damit eine gute Wahl getroffen! Wir hoffen, dass sie zu Ihrer vollen Zufriedenheit
funktioniert.
Um Ihren Gerät optimal zu nutzen, ist es wichtig, dass Sie dieses Handbuch vor der
Nutzung aufmerksam und komplett lesen und auch verstehen. Achten Sie dabei
besonders auf die Sicherheitsvorschriften, die zu Ihrem persönlichen Schutz und zum
Schutz Ihrer Umgebung genannt werden.
Außerdem empfehlen wir Ihnen, dieses Handbuch aufzubewahren, um es bei Bedarf
in Zukunft noch einmal konsultieren zu können. Bewahren Sie auch die Verpackung.
Sie ist der beste Schutz für Ihren Gerät, wenn Sie das Gerät außerhalb der Saison
lagern. Und sollten Sie das Gerät irgendwann weitergeben, legen Sie das Handbuch
und die Verpackung bei.
Wir wünschen Ihnen viel Spaß mit dem EK5K!
Eurom
Kokosstraat 20
8281 JC Genemuiden (NL)
[email protected]
www.eurom.nl
Diese Gebrauchsanleitung wurde mit größtmöglicher Sorgfalt zusammengestellt.
Dennoch behalten wir uns vor, diese Anleitung jederzeit zu optimieren und technisch
anzupassen. Die verwendeten Bilder können abweichen.
________________________________________________________
Symbol Erklärung
Bedecken Sie das Gerät nicht
Technische Daten
Anschlussspannung
400V 3~50Hz
Maximale Leistung
5000 W
Einstellungsmöglichkeiten
Lüften/3300/5000 W
Thermostat
+
Abmessung
30 x 23,5 x 34,5 cm
Gewicht
4,3 kg

15
Warnungen für Elektroheizungen
Sicherheitswarnung allgemein
1. Lesen Sie vor der Verwendung (und evtl. Installation) dieses Geräts
diese Gebrauchsanweisung sorgfältig und komplett durch.
Bewahren Sie diese Anleitung zum späteren Nachschlagen und
eventuellen Weitergeben auf.
2. Kontrollieren Sie dieses neue Gerät (inkl. Kabel und Stecker) vor
der Verwendung auf sichtbare Schäden. Nehmen Sie ein
beschädigtes Gerät nicht in Gebrauch, sondern tauschen Sie es bei
Ihrem Lieferanten um.
3. Bei fehlerhafter Verwendung oder Installation besteht die Gefahr
von elektrischen Schlägen und/oder von Feuer.
Warnungen zür Geräteposition
1. Verwenden Sie das Gerät nur, wenn der Rahmen montiert ist. Die
Verwendung des Gerätes ohne Rahmen ist besonders brennbar.
Ziehen Sie beim Ein- und Ausbau immer den Stecker aus der
Steckdose.
2. Dieses Gerät eignet sich nicht für Wand- oder Deckenmontage.
3. Verwenden Sie das Gerät nicht in der direkten Umgebung eines
Bads, einer Dusche oder eines Schwimmbads.
4. Dieses Gerät ist nicht für die Installation in Feuchträumen wie
Bädern, Waschräumen usw. geeignet. Stellen Sie das Gerät nicht in
der Nähe von Wasserentnahmestellen und Wasserbehältern
(Wasserhahn, Bad, Dusche, Toilette, Waschbecken, Schwimmbad u.
dgl.) auf. Sorgen Sie dafür, dass das Gerät nicht ins Wasser fallen
und dass kein Wasser in das Gerät eindringen kann. Sollte das
Gerät dennoch ins Wasser gefallen sein, dann ziehen Sie zuerst den
Stecker aus der Steckdose! Ein Gerät, in das Wasser eingedrungen
ist, darf nicht mehr verwendet und muss zur Reparatur gebracht
werden. Tauchen Sie Gerät, Kabel und Stecker nicht ins Wasser
oder andere Flüssigkeiten ein und berühren Sie das Gerät nicht mit
feuchten Händen.
5. Die Luft muss ungehindert um das Gerät zirkulieren können. Stellen
Sie das Gerät daher nicht zu nahe an Wänden oder großen
Gegenständen und nicht unter einem Brett, Schrank, Gardinen u.
dgl. auf. Halten Sie beim Aufstellen des Geräts folgende
Mindestabstände ein:
Vorderseite, minimaler freier Abstand: 100 cm
Rückseite, minimaler freier Abstand: 100 cm

16
Seiten, minimaler freier Abstand: 100 cm
Oberseite, minimaler freier Abstand: 100 cm
6. Stellen Sie das Gerät immer auf einen festen, flachen, horizontalen
Untergrund.
7. Der Untergrund, auf dem das Gerät aufgestellt wird, muss aus nicht
oder schwer entflammbarem Material sein. Das Material muss auf
jeden Fall Temperaturen von mindestens 125°C standhalten, ohne
zu versengen, zu schmelzen, sich zu verformen oder zu entzünden.
Kontrollieren Sie regelmäßig, dass sich der Untergrund nicht
überhitzt - dies kann gefährlich sein!
8. Stellen Sie das Gerät nicht auf weichen Oberflächen wie Betten oder
Hochflorteppichen auf, wodurch Öffnungen versperrt werden
können.
9. Stellen Sie das Gerät weder vor ein geöffnetes Fenster - damit es
nicht im Regen stehen kann -, noch auf feuchte Flächen, und
verhindern Sie, dass Feuchtigkeit darauf gelangen kann.
Stellen Sie das Gerät nicht hinter einer Tür oder auf einer Laufroute
auf, um versehentliches Umstoßen zu verhindern.
10. Stellen Sie das Gerät nicht in der Nähe von, unter oder in Richtung
einer Steckdose oder in der Nähe von offenem Feuer oder
Wärmequellen auf.
11. Verwenden Sie das Gerät nicht in der Nähe von oder in Richtung
von Möbeln, Gardinen, Papier, Kleidung, Bettzeug oder anderen
brennbaren Sachen. Halten Sie solche Gegenstände mindestens
einen Meter von dem Gerät entfernt!
12. Verwenden Sie den Ofen nicht im Freien und nicht in Räumen, die
kleiner als 40m³ sind.
13. Das Gerät enthält Teile, die heiß, glühend und/oder funkend sind.
Verwenden Sie das Gerät daher nicht in Umgebungen, wo
Brennstoffe, Farben, entzündliche Flüssigkeiten und/oder Gase usw.
gelagert werden. Verwenden Sie das Gerät nicht in einer
feuergefährlichen Umgebung wie in der Nähe von Gastanks,
Gasleitungen oder Spraydosen. Dies führt zu Explosions- und
Brandgefahr!
Warnungen Verwendung
1. Verwenden Sie keine Zusätze/Accessoires an dem Gerät, die vom
Hersteller nicht empfohlen oder geliefert sind.
2. Verwenden Sie das Gerät ausschließlich für den Zweck, für den es
entworfen ist, und nur auf die in dieser Anleitung beschriebene
Weise.

17
3. Einige Teile dieses Geräts können sehr heiß werden und
Brandwunden verursachen. Besondere Aufmerksamkeit ist
vonnöten, wenn Kinder, schutzbedürftige Personen oder
Haustiere in der Nähe des Geräts sind. Lassen Sie sie nie
unbeaufsichtigt bei einem arbeitenden Gerät zurück.
4. Bedecken oder blockieren Sie das Gerät nicht; es wird sich dadurch
überhitzen, was zu Feuergefahr führt. Hängen oder legen Sie keine
Gegenstände wie Kleidung, Decken, Kissen, Papier usw. auf das
Gerät. Der Mindestabstand von einem Meter zwischen Gerät und
brennbaren Materialien ist immer einzuhalten. Lüftungsöffnungen
dürfen nicht versperrt werden, um Brandgefahr vorzubeugen.
Verwenden Sie das Gerät also nicht, um daran Kleidung zu
trocknen, und stellen Sie nichts darauf. Lehnen Sie nichts gegen
das Gerät!
5. Das Gerät darf nicht automatisch mittels Zeitschaltuhr, Timer o. ä.
eingeschaltet werden. Vor der Verwendung ist stets zu prüfen, ob
die Umstände sicher sind. Verwenden Sie das Gerät auch nicht mit
einem externen Spannungsregler wie einem Dimmer oder dgl. -
dies birgt Gefahren!
6. Dieses Gerät dient ausschließlich zur Beheizung von arbeitsräumen
wie Werkstätten, Garagen, Lagerräumen. Verwenden Sie das Gerät
nur für diesen Zweck.
7. Die auf dem Gerät genannte Anschlußspannung und Frequenz
müssen mit den Daten der zu verwendenden Steckdose
übereinstimmen. Die zu verwendende Steckdose muss einen
Schutzkontakt haben, und die elektrische Installation muss mit
einem Fehlerstrom-/Differenzstrom-Schutzschalter von 30 mA
gesichert sein. Die Steckdose, die Sie verwenden, muss jederzeit
gut erreichbar sein, um im Notfall schnell den Stecker herausziehen
zu können.
8. Um Überlastung und den Ausfall von Sicherungen zu vermeiden,
schließen Sie keine andere Apparatur an dieselbe Steckdose oder
denselben Stromkreis, woran das Gerät angeschlossen ist, an.
9. Rollen Sie das Stromkabel des Geräts vollständig ab, bevor Sie den
Stecker in die Steckdose stecken, und sorgen Sie dafür, dass das
Stromkabel nirgendwo mit den heißen Teilen des Geräts in
Berührung kommen oder anderweitig heiß werden kann. Führen Sie
das Stromkabel nicht unter dem Teppich hindurch, bedecken Sie es
nicht mit Läufern o. dgl. und verlegen Sie es so, dass man nicht
darüber stolpern kann. Sorgen Sie dafür, dass niemand darauf

18
treten kann und dass keine Möbel daraufgestellt werden. Legen Sie
das Stromkabel nicht um scharfkantige Ecken und wickeln Sie es
nach der Verwendung nicht zu straff auf. Verhindern Sie, dass das
Stromkabel mit Öl, Lösungsmitteln oder scharfen Gegenständen in
Berührung kommt. Kontrollieren Sie das Stromkabel und den
Stecker regelmäßig auf Beschädigungen. Verdrehen oder knicken
Sie das Stromkabel nicht und wickeln Sie es nicht um das Gerät -
dies kann die Isolation beschädigen.
10. Von der Verwendung eines Verlängerungskabels wird abgeraten, da
dies Überhitzung und Brand verursachen kann. Ist die Verwendung
eines Verlängerungskabels unvermeidlich, so sorgen Sie für ein
unbeschädigtes, zugelassenes Verlängerungskabel mit Erdung und
einem Mindestdurchmesser von 4x2,5 mm² und einer minimalen
zulässigen Leistung von 6000 Watt. Rollen Sie das
Verlängerungskabel immer ganz ab, um Überhitzung zu vermeiden.
11. Schließen Sie das Gerät nur an eine feste Steckdose an.
12. Während der Verwendung kann der Stecker lauwarm sein, das ist
normal. Ist er richtig warm, dann ist die Steckdose wahrscheinlich
defekt. Wenden Sie sich an einen Elektriker.
13. Schalten Sie das Gerät erst mit dem Hauptschalter aus und ziehen
Sie dann den Stecker aus der Steckdose. Schalten Sie das Gerät
nicht aus, indem Sie den Stecker ziehen!
14. Verhindern Sie, dass Gegenstände in die Strahlungs-, Lüftungs-
oder Ausblasöffnungen eindringen. Dies kann einen elektrischen
Schlag, Feuer oder Beschädigungen verursachen.
15. Lassen Sie ein arbeitendes Gerät niemals unbeaufsichtigt, sondern
schalten Sie es erst aus und ziehen Sie dann den Stecker aus der
Steckdose.
16. Ziehen Sie immer den Stecker aus der Steckdose, wenn das Gerät
nicht in Gebrauch ist! Ziehen Sie immer am Stecker, nie am Kabel!
17. Dieses Gerät wird während der Verwendung heiß. Berühren Sie das
Gerät während und kurz nach der Verwendung nicht: Sie können
sich verbrennen!
18. Bedienen Sie das Gerät nicht mit nassen Händen.
Wer das Gerät verwenden darf
1. Kinder unter drei Jahren dürfen sich nicht in der Nähe befinden,
außer wenn sie ständig beaufsichtigt werden.
2. Kinder von drei bis acht Jahren dürfen das Gerät nur an- oder
ausschalten, wenn es an seinem normalen Arbeitsplatz aufgestellt
oder installiert ist und wenn die Kinder ständig beaufsichtigt werden

19
oder Anweisungen über die sichere Verwendung des Geräts erhalten
und die damit einhergehenden Gefahren begriffen haben. Kinder
von drei bis acht Jahren dürfen nicht den Stecker in die Steckdose
stecken, das Gerät weder regeln noch reinigen und keine Wartung
daran ausführen.
3. Dieses Gerät kann von Kindern ab acht Jahren und von Personen
mit eingeschränkten physischen, sinnlichen oder geistigen
Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet
werden, wenn sie beaufsichtigt werden oder Anweisungen über die
sichere Verwendung des Geräts erhalten und die damit
einhergehenden Gefahren begriffen haben.
4. Kinder dürfen das Gerät nicht ohne Aufsicht reinigen und warten.
5. Kinder dürfen mit dem Gerät nicht spielen.
Warnungen Wartung
1. Halten Sie das Gerät sauber. Staub, Schmutz und/oder
Ablagerungen an Ihrem Gerät sind ein häufiger Grund für
Überhitzung. Sorgen Sie dafür, dass solche Ablagerungen
regelmäßig entfernt werden.
2. Schalten Sie das Gerät aus, ziehen Sie den Stecker aus der
Steckdose und lassen Sie das Gerät erst abkühlen, bevor Sie das
Gerät:
- reinigen
- warten
- berühren oder umsetzen.
3. Setzen Sie das Gerät nicht in Betrieb, wenn Sie Beschädigungen an
Gerät, Stromkabel oder Stecker konstatieren oder wenn das Gerät
nicht ordentlich funktioniert, ungebräuchliche Geräusche macht,
Gerüche oder Rauch absondert, heruntergefallen ist oder eine
andersartige Störung aufweist. Ziehen Sie sofort den Stecker aus
der Steckdose. Bringen Sie das ganze Gerät zwecks Kontrolle
und/oder Reparatur zu Ihrem Lieferanten zurück oder geben Sie es
einem anerkannten Elektriker. Verlangen Sie immer Originalteile.
4. Das Gerät darf nur von einem dazu befugten und qualifizierten
Fachmann geöffnet und/oder repariert werden. Reparieren Sie das
Gerät nicht selbst, das kann gefährlich sein! Von Unbefugten
ausgeführte Reparaturen oder Änderungen des Geräts
durchbrechen die Staub- und Wasserdichtigkeit des Geräts und
führen zum Verfall der Garantie und Haftung seitens des
Herstellers.

20
5. Wenn das Stromkabel beschädigt ist, muss es vom Hersteller,
seinem Servicemitarbeiter oder einer Person mit vergleichbarer
Qualifikation ausgetauscht werden, um Gefahren vorzubeugen.
Abweichungen von den Punkten 3, 4, 5, können Schäden, Feuer
und/oder Verletzungen verursachen; sie führen zum Verlust der
Garantie, und weder Hersteller, Importeur noch Lieferant übernehmen
dann irgendeine Haftung für die Folgen.
Beschreibung
1. Bedienfeld
2. Gehäuse
3. Heißluftaustrittsgitter
4. Einstellknopfe
5. Rahmen
6. Kabel mit Stecker
7. Handgriff
Lösen Sie die Einstellknöpfe (4) leicht, um den Ofen im Rahmen zu kippen und damit
die Ausblasrichtung anzupassen. Richten Sie den Ofen nicht nach unten auf
brennbare oder wärmeempfindliche Böden! Aus Sicherheitsgründen ist die
Kippmöglichkeit begrenzt. Drehen Sie die Knöpfe wieder ordentlich fest, bevor Sie
den Ofen wieder in Gebrauch nehmen!
Die Bedienfeld enthält zwei Knöpfe:
Links den Funktionsknopf mit vier Stufen:
- O oder Aus
- Nur Ventilator
- 3300W Leistung (niedrig)
- 5000W Leistung (hoch)
Rechts den stufenlos verstellbaren Thermostatknopf.
