VERROU AUTONOME AVEC PENE EN APPLIQUE
Pour porte de 35 mm à 60 mm
Pour une ouverture à gauche ou à droite - Gabarit de pose
ZELFSTANDIG SLOT MET SCHOOT ALS OPLEGPLAAT
Voor deur van 35 tot 60 mm
Links openend of rechts openend - Installatiemodel (mal)
AUTONOMES TÜRSCHLOSS MIT FALLE UND SCHLIESSBLECH
ZUM AUF- ODER EINSETZEN
Türstärken von 35 mm bis 60 mm
Links oder rechts öffnend - Montageschablone
SURFACE-MOUNTED AUTONOMOUS BOLT
For door from 35 mm to 60 mm
For left or right hand opening - Installation template
SERRATURA A CODICE CON SCROCCO DA APPLICARE
Per porta da 35 mm a 60 mm
Per apertura mano destra o sinistra - Sagoma di montaggio
SISTEMA DE BLOQUEO AUTÓNOMO CON PESTILLO DE SOBREPONER
Para puertas de 35-60 mm
Para una apertura hacia la izquierda o hacia la derecha - Plantilla de montaje
FECHADURA AUTÓNOMA COM LINGUETA EM APLIQUE
Para porta de 35 mm a 60 mm
Para uma abertura à esquerda ou à direita - Modelo de instalação

a
b
c
d
17,5 mm
17,5 mm
146 mm
60mm
60mm
60mm
60mm
a
b
d
d
c
a

FRANCAIS
2F

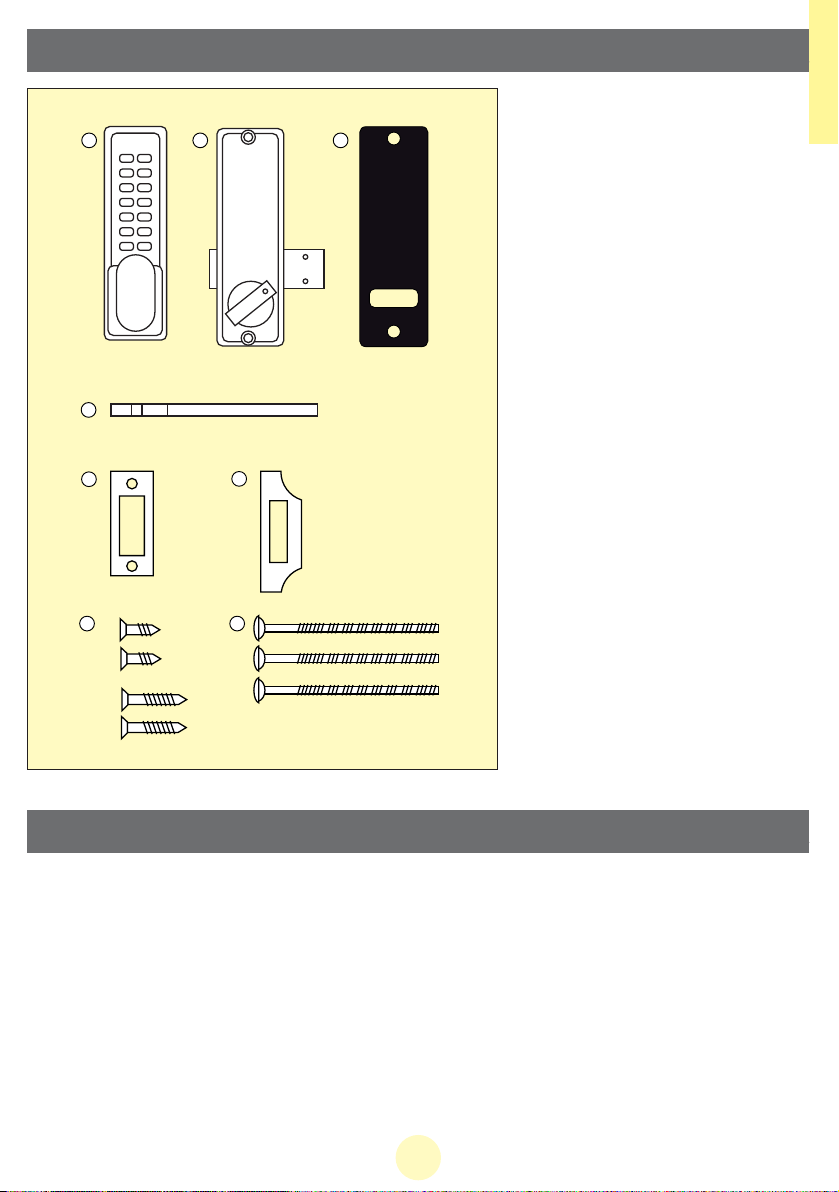

1. LISTE DES PIECES
2. AVANT DE COMMENCER LA POSE
a) Bloc clavier.
b) Bloc intérieur.
c) 2 flasques néoprènes.
d) Carré.
e) Gâche à encastrer.
f) Gâche en applique.
g) Vis de fixation.
h) Vis d’assemblage.
a - Vérifier que toutes les pièces fonctionnent correctement ensemble.
b - Choisir un code en suivant les instructions «modifications du code d’entrée».
c - Appuyer sur le poussoir « C» et composer votre code, la poignée doit alors tourner facilement
pour l’ouverture ou le fermeture du pêne. Depuis l’intérieur, le pêne doit pouvoir rentrer et
sortir librement à l’aide du bouton intérieur.
d - Seulement depuis l’extérieur, le code est nécessaire pour tourner le bouton.
abc
d
ef
gh

I
le
S
a
b
c
d
e
3F
3. VERIFIEZ LE SENS D’OUVERTURE DE VOTRE PORTE
Vous avez la possibilité d’utiliser une partie ou tous les
poussoirs pour coder l’ouverture par la poignée.
Aucun ordre dans la numérotation n’est demandé.
Sur le dos du clavier “fig. M” on peut apercevoir les
éléments qui prolongent les poussoirs du clavier.
“Point” à l’extérieur = poussoir inactif “fig. N”
“Point” à l’intérieur = poussoir actif “fig. O”
Pour rendre un poussoir actif avec le code, appuyer et
tourner son élément de telle sorte que le point soit
tourné vers l’intérieur (vers le F), si vous souhaitez
rendre inactif un poussoir du code, tournez l’élément
vers l’extérieur (vers G).
Vérifiez que le code fonctionne correctement avant de
fixer l’ensemble ou de fermer la porte.
Utilisez le schéma ci-dessous et notez que les termes droite et gauche se rapportent à la position
des gonds en se plaçant à l’extérieur, que la porte s’ouvre vers l’intérieur ou l’extérieur.
Utilisez la gâche en applique pour les portes ouvrant vers l’intérieur
Intérieur
Main droite Main gauche
Extérieur
Utilisez la gâche encastrée pour les portes s’ouvrant sur l’extérieur
1
2
3
4
5
X
Y
6
7
8
9
0
Z
C
1
2
3
4
5
X
Y
6
7
8
9
0
Z
C
G F G G F G
fig. M
fig. N fig. O
Modifications du code d’entrée :
TOUJOURS APPUYER SUR LA TOUCHE “ C ” AVANT DE COMPOSER LE CODE

FRANCAIS
0
Z
C
5
X
Y
0
Z
C
5
X
Y

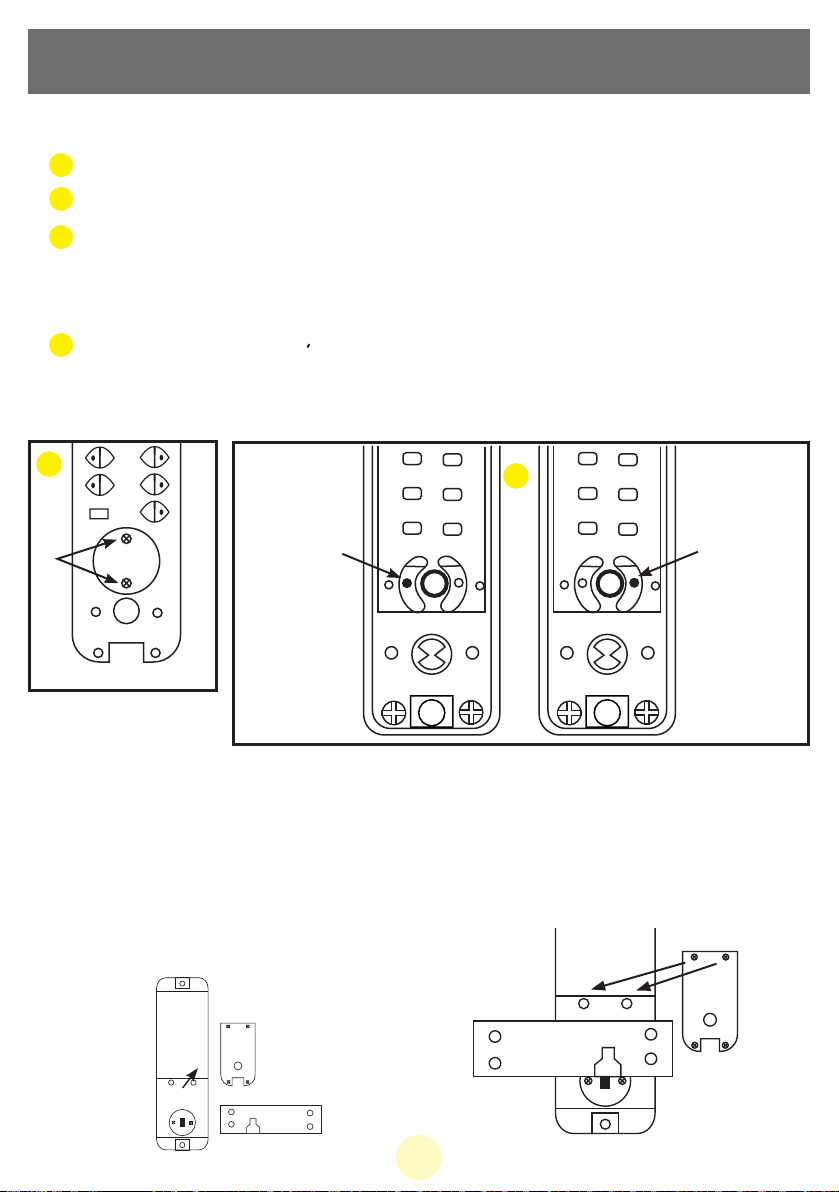

4. CONFIGURATION DU VERROU POUR UNE OUVERTURE
À GAUCHE OU À DROITE
Si besoin vous avez la possibilité d’inverser le sens du déverrouillage.
a - Pressez le bouton « C» pour remettre à zéro le mécanisme.
b - Enlevez la plaque centrale du boîtier en retirant préalablement les 2 vis (repère Z).
c - A l’aide d’une petite pince, retirez la goupille et la repositionner à l’opposé (la goupille doit ren-
trer dans la partie inférieure, pour réussir cette opération positionnez les 2 trous à
l’horizontale. Une goupille mal positionnée empêche la fermeture correcte de la plaque centrale) .
d - Remettez en place la plaque centrale.
Le bouton intérieur reste toujours débloqué et tourne librement pour la fermeture ou
l’ouverture du verrou.
Position
de la goupille
pour les portes
ouvrant à droite.
Position
de la goupille
pour les portes
ouvrant à gauche.
IMPORTANT : avant d’installer le verrou, assurez-vous que le pêne dans le bloc intérieur est dans
le bon sens.
Si ce n’est pas le cas :
a - Poser le bloc intérieur à plat, les 4 vis au dos visibles.
b - Enlever les 4 vis et retirer la plaque.
c - Enlever le pêne et l’inverser (à gauche ou à droite la gorge d’entraînement en bas)
d - Repositionner les 4 rondelles sur les parties « écrou »
e - Revisser la plaque
4F
5
X
Y
0
Z
C
bc
Z
Montage main droite

E
c
S
n
L

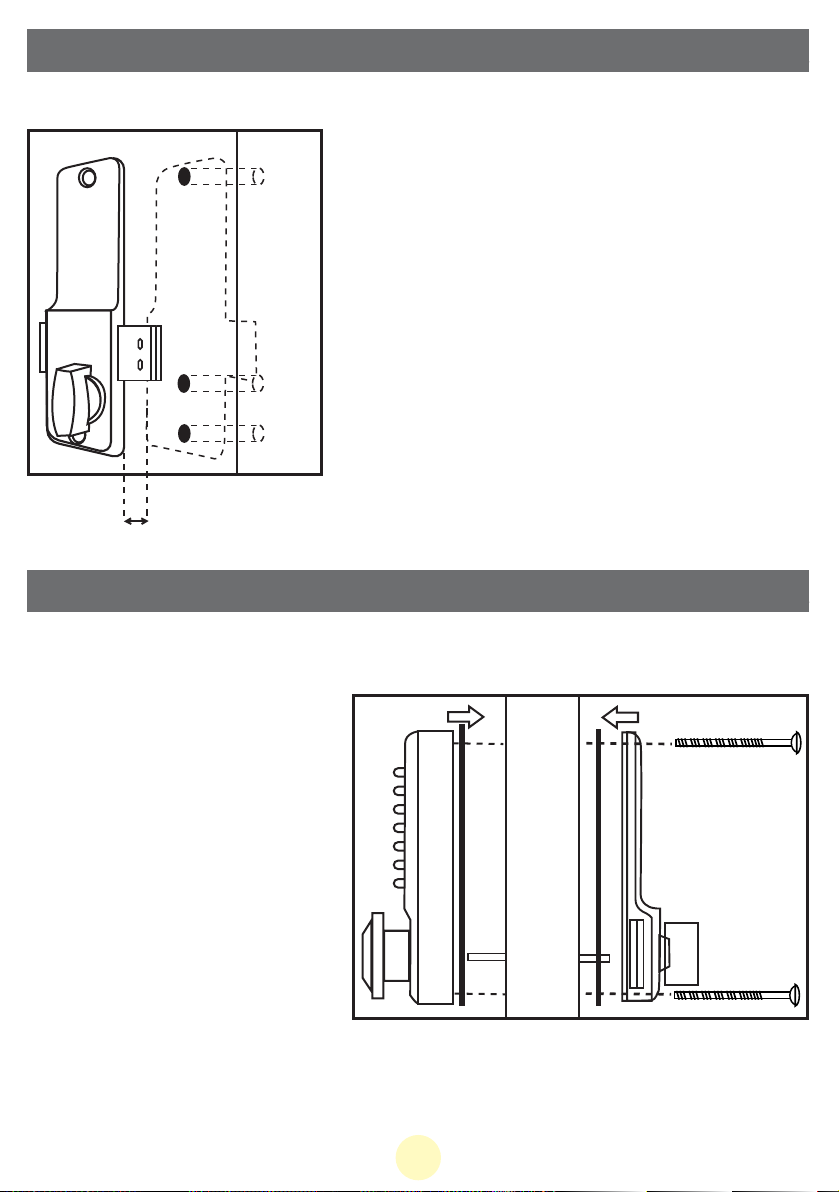

5. POSITIONNEMENT DU VERROU
6. FIXER LE VERROU
IMPORTANT : Déterminez la gâche qu’il convient
d’utiliser (encastrée ou en applique) et tracez sa position
sur le cadre avant de percer la porte.
ATTENTION : Le pêne sort de 35 mm par rapport au
côté du verrou.
Présentez le bloc intérieur avec la poignée en position
verticale et tenez-le sur la porte avec une extrémité du
pêne aligné avec le cadre où la gâche sera installée (voir
étape 7).
Marquez la position du trou de fixation supérieur en
utilisant le gabarit au dos de la notice et marquez la
position du trou de fixation inférieur et du trou pour le
carré.
Percez des trous de 7 mm pour les vis de fixation et un
trou de 9.5 mm pour le carré.
IMPORTANT :
Ne fermez pas la porte sans vous être ASSURÉ que le code fonctionne correctement.
5F
Le carré est prévu pour des portes de 35
à 65 mm d’épaisseur.
Pour des portes de moins de 50 mm
d’épaisseur, détacher une section de
12 mm à l’extrémité du carré.
Couper l’extrémité des vis de fixation
selon l’épaisseur de la porte de telle sorte
qu’avec les flasques les vis fassent au moins
3 tours dans le verrou.
ATTENTION : la vis de fixation inférieure
est plus longue que la vis supérieure.
Maintenez en place le verrou, la face arrière et les flasques en néoprène sur la porte avec le carré en place.
Vissez l’ensemble en commençant par la vis supérieure.
35mm

FRANCAIS

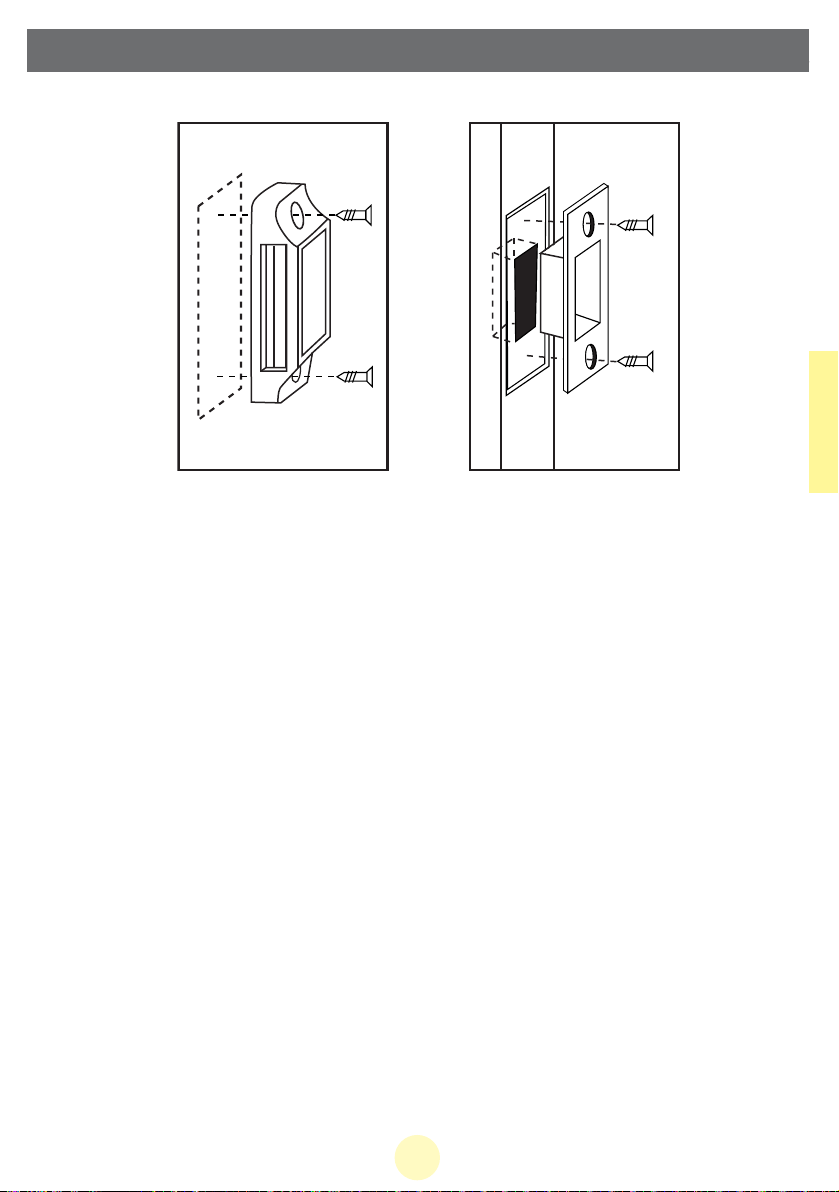

7. INSTALLATION DE LA GACHE
En premier, choisir le type de gâche qui convient pour votre porte puis positionnez la gâche sur le
cadre de telle sorte qu’elle soit alignée avec le pêne et marquer les trous correspondants.
Si vous utilisez la gâche en applique, vissez la simplement (figure 8.1). Utilisez les pièces fournies si
nécessaire.
La gâche à encastrer nécessitera de réaliser un petit encastrement (figure 8.2).
8.2
Gâche encastrée
6F
8. 1
Gâche en applique
.

U
k
t
E
g
A
e
v
“
“
O
u
(
d
C
b
G
v
o
G
G
W
D
2NL

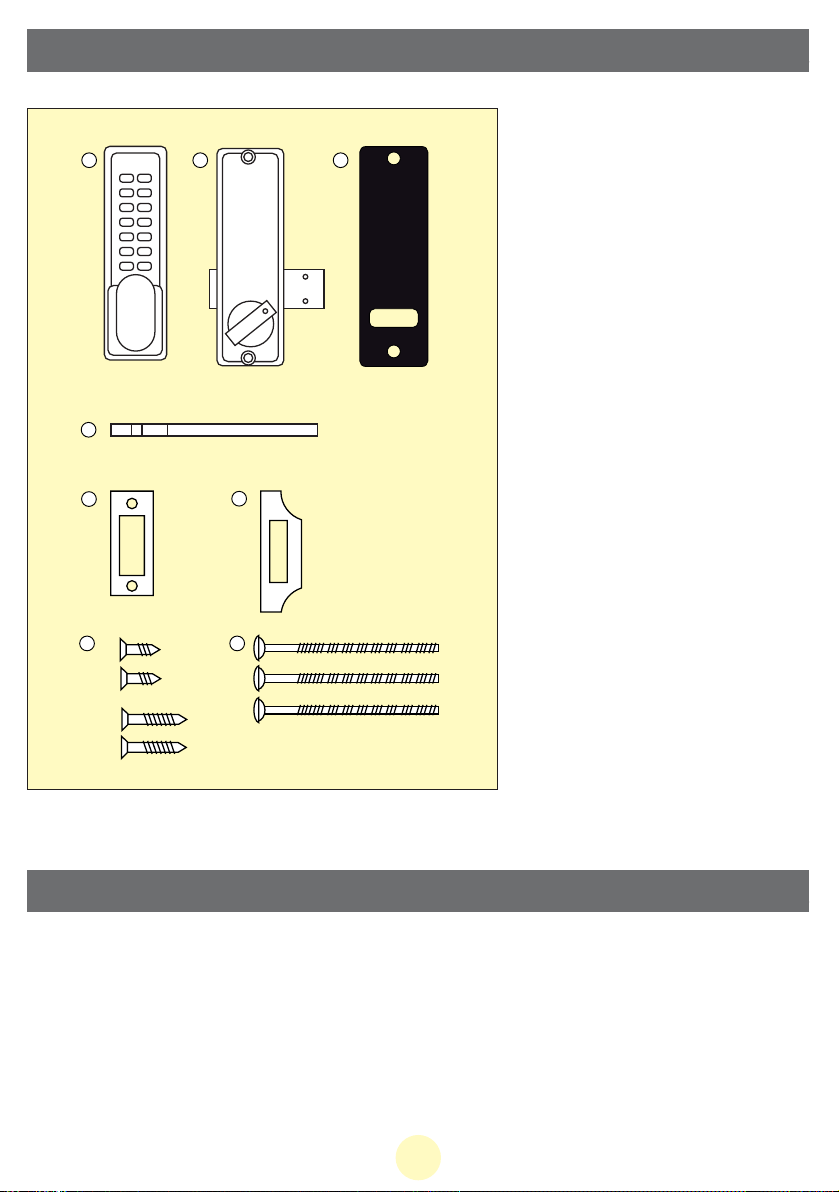

1. LIJST VAN DE ONDERDELEN
2. VOORDAT U DE INSTALLATIE BEGINT
a) Toetsenpaneel
b) Toetsenpaneel binnen.
c) 2 zijpanelen van neopreen.
d) Stift.
e) In te bouwen schootplaat.
f) Schootplaat als oplegplaat.
g) Bevestigingsschroeven.
h) Assemblageschroeven.
a - Controleer of alle onderdelen samen juist functioneren.
b - Kies een code door de instructies “wijzigingen van de toegangscode” te volgen.
c – Druk op knop “C” en voer uw code in, de deurknop moet dan gemakkelijk kunnen draaien
om de schoot te openen of te sluiten. Vanaf de binnenkant, moet de schoot vrij in- en uit te
schuiven zijn met behulp van de knop aan de binnenkant.
d – Slechts vanaf de buitenkant is de code nodig om de knop te kunnen draaien.
abc
d
ef
gh

NEDERLANDS
3NL
3. CONTROLEER DE OPENINGSRICHTING VAN UW DEUR
U hebt de mogelijkheid om een gedeelte, of alle
knoppen te gebruiken om de toegang via de deurknop
te coderen.
Er wordt geen enkele volgorde in de nummering
gevraagd.
Aan de achterkant van het paneel “afb. M” kunnen we de
elementen zien die de knoppen van het toetsenpaneel
verlengen.
“Punt” aan de buitenkant = knop is inactief “afb. N”
“Punt” aan de binnenkant = knop actief “afb. O”
Om de knop met de code actief te maken, drukt en draait
u zijn element zo, dat de punt naar binnen gedraaid is
(naar de F). Wanneer u de codeknop inactief wilt maken,
dan draait u het element naar buiten toe (naar G).
Controleer of de code juist werkt voordat u het geheel
bevestigt of de deur sluit.
Gebruik het schema hieronder en kijk of de rechter en linker tekens overeenkomen met de positie
van de scharnieren door ze aan de buitenkant te plaatsen zodat de deur naar binnen of naar buiten
open gaat.
Gebruik de schootplaat als oplegplaat voor deuren die naar binnen open gaan
Binnenkant
Rechterhand Linkerhand
Buitenkant
Gebruik de ingebouwde schootplaat voor deuren die naar buiten open gaan.
1
2
3
4
5
X
Y
6
7
8
9
0
Z
C
1
2
3
4
5
X
Y
6
7
8
9
0
Z
C
G F G G F G
fig. M
fig. N fig. O
Wijzigingen van de toegangscode:
DRUK ALTIJD OP TOETS “C” VOORDAT U DE CODE INVOERT.

B
m
D
V
d
m
w
S
b
d
z
h
A
s
H
o
0
Z
C
5
X
Y
0
Z
C
5
X
Y
4. CONFIGURATIE VAN HET SLOT VOOR EEN OPENING
NAAR LINKS OF NAAR RECHTS
Wanneer nodig, kunt u de richting van de ontgrendeling omdraaien.
a – Druk op knop “C” om het mechanisme weer op nul te zetten.
b – Haal de centrale plaat van het kastje weg, door vooraf de 2 schroeven weg te nemen (afb. Z).
c – Met behulp van een klein tangetje, haalt u het pinnetje weg en installeert u deze in de
tegenovergestelde richting (het pinnetje moet in het onderste gedeelte ingevoerd worden. Om
deze handeling uit te voeren brengt u de 2 gaten horizontaal.
Een pinnetje dat slecht gepositioneerd is zal de juiste sluiting van de centrale plaat verhinderen).
d – Breng de centrale plaat op zijn plaats terug.
De knop aan de binnenkant blijft altijd los zitten en draait vrij rond voor het sluiten of het
openen van het slot.
Positie
van het pinnetje
voor deuren die
naar rechts open
gaan.
Positie
van het pinnetje
voor deuren die
naar links open
gaan.
4NL
5
X
Y
0
Z
C
bc
Z
Montage rechterhand
BELANGRIJK: voordat u het slot installeert, verzekert u zich ervan dat de schoot in het
binnenste paneel in de juiste richting ligt.
Wanneer dit niet het geval is:
a – Legt u het binnenste paneel plat neer, waarbij de 4 schroeven aan de achterkant zichtbaar zijn.
b – Haalt u de 4 schroeven eruit en haalt u de plaat weg.
c – Verwijdert u de schoot en draai deze om (naar links of naar rechts van de schuif onderaan)
d – Plaatst u de 4 ringetjes opnieuw op de gedeelten van de “moer”
e – Draait u de plaat opnieuw vast

NEDERLANDS
5. POSITIONERING VAN HET SLOT
6. BEVESTIGING VAN HET SLOT
BELANGRIJK: Bepaal de schootplaat die geschikt is voor
gebruik (ingebouwd of als oplegplaat) en geef zijn positie
aan op het kozijn voordat u Montage rechterhand in de
deur gaat boren.
ATTENTIE: De schoot steekt 35 mm uit met betrekking
tot de zijkant van het slot.
Leg het binnenste paneel met de deurkruk in een verticale
positie en houd deze op de deur vast, waarbij het uiteinde
van de schoot in lijn ligt met het kozijn op de plek waar de
schootplaat bevestigd zal worden (zie stap 7).
Markeer de positie van het bovenste bevestigingsgat met
gebruik van de mal aan de achterkant van de handleiding
en markeer de positie van het onderste bevestigingsgat en
van het gat voor de stift.
Boor gaten van 7 mm voor de bevestigingsschroeven en
één gat van 9.5 mm voor de stift.
BELANGRIJK: Sluit de deur niet voordat u zich ervan VERZEKERD hebt dat de code op de juiste
manier werkt.
5NL
De stift is voorzien voor deuren met een dikte van 35 tot 65 mm.
Voor deuren met een dikte die minder is
dan 50 mm, moet er een afmeting van 12
mm aan het uiteinde van de stift
weggenomen worden.
Snijd de uiteinden van de
bevestigingsschroeven af naar gelang de
dikte van de deur zodat deze met de
zijpanelen tenminste met 3 draaiingen in
het slot gedraaid worden.
ATTENTIE: de onderste bevestigings-
schroef is langer dan de bovenste schroef.
Houd het slot op zijn plaats en houd de onderkant en de zijpanelen van neopreen op de deur met de stift
op hun plaats. Schroef het geheel vast waarbij met de bovenste schroef wordt begonnen.
35mm
.
t

a
b
c
d
7. INSTALLATIE VAN DE SCHOOTPLAAT
Als eerste kiest u het type schootplaat dat het beste bij uw deur past en zet u de schootplaat zo op
het kozijn, dat deze in lijn ligt met de schoot. U markeert de overeenkomende gaten.
Wanneer u de schootplaat als oplegplaat gebruikt, schroeft u deze eenvoudigweg vast (tekening 8.1).
Gebruik de meegeleverde onderdelen wanneer nodig.
De in te bouwen schootplaat moet bevestigd worden met een kleine inbouw (tekening 8.2).
8.2 - Ingebouwde schootplaat
6NL
8. 1 - Schootplaat als oplegplaat

DEUTSCH
2D

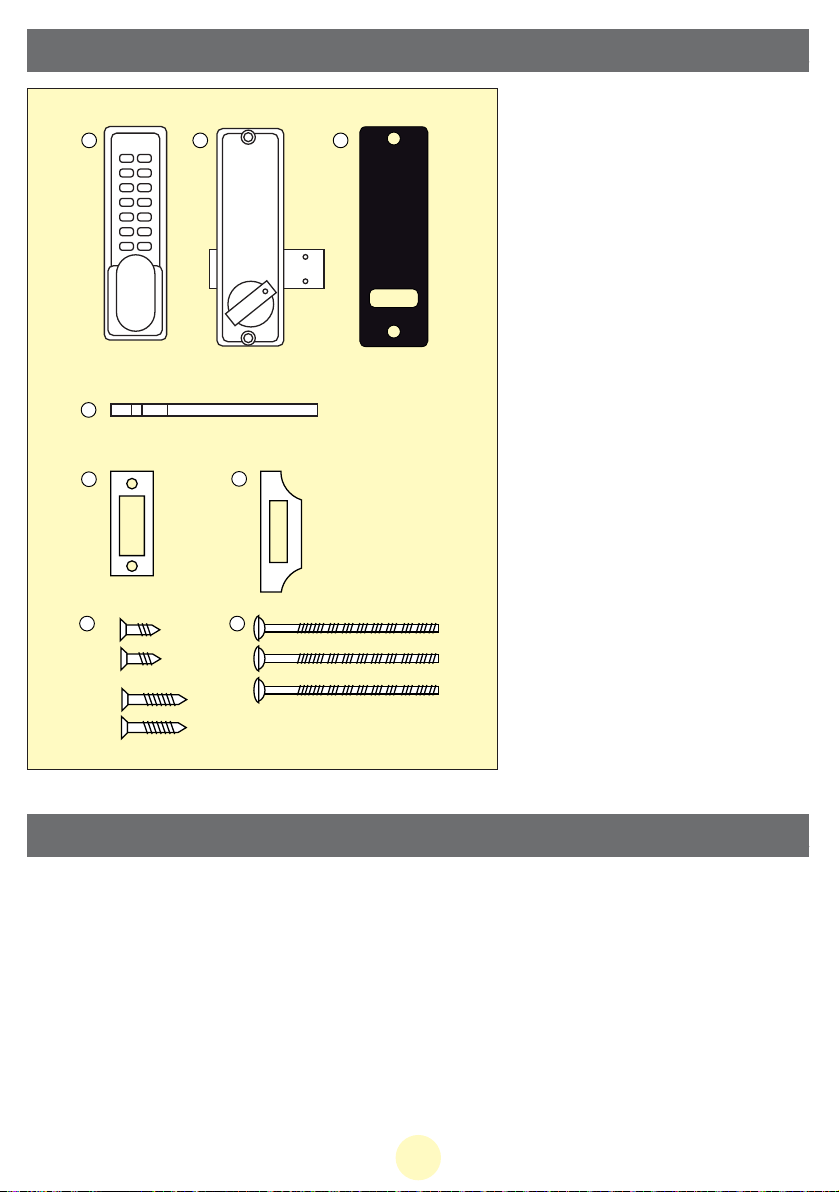

1. STÜCKLISTE
2. VOR DEM EINBAU
a) Tastaturblock
b) Innenblock
c) 2 Neopren-Blenden
d) Vierkant
e) Schließblech zum Einsetzen
f) Schließblech zum Aufsetzen
g) Befestigungsschrauben
h) Verbindungsschrauben
a – Prüfen Sie, ob alle Teile korrekt zusammen funktionieren.
b – Wählen Sie einen Code aus. Folgen Sie den Anweisungen „Änderungen des Eingangscodes“.
c – Drücken Sie die Taste „C“ und geben Sie Ihren Code ein. Der Griff muss sich zum Öffnen und
Schließen der Falle leicht drehen lassen. Von der Innenseite muss sich die Falle mit Hilfe des
Innenknaufes leicht öffnen und schliessen lassen.
d – Der Code ist nur auf der Außenseite erforderlich, um den Knauf drehen zu können.
abc
d
ef
gh
p
.

W
r
F
a
b
c
d
e
3D
3. PRÜFEN SIE, IN WELCHE RICHTUNG SICH IHRE TÜR ÖFFNET
Sie haben die Möglichkeit, einen Teil der Tasten bzw.
alle Tasten zu nutzen, um die Öffnung per Griff zu
codieren. Die Zahlen können in beliebiger Reihenfolge
eingegeben werden.
Auf der Rückseite der Tastatur “fig. M” sieht man die
Verlängerungselemente der entsprechenden Tasten der
Tastatur.
“Punkt” nach aussen = inaktive Taste “fig. N”
“Punkt” nach innen = aktive Taste “fig. O”
Um eine Taste für den Code zu aktivieren, drücken Sie auf
ihr jeweiliges Verlängerungselement und drehen es so,
dass der Punkt nach innen zeigt (Richtung F). Wenn Sie
eine Taste des Codes deaktivieren wollen, drehen Sie den
Punkt nach aussen (Richtung G).
Prüfen Sie, ob der Code richtig funktioniert, bevor Sie das
gesamte Schloss anbringen oder die Tür
schliessen.
Benutzen Sie die hier abgebildete Zeichnung: Die Begriffe „rechts“ und „links“ beziehen sich auf die
Position der Türangeln von aussen, unabhängig davon, ob die Tür sich nach innen oder nach aussen
öffnet.
Verwenden Sie das Schließblech, das aufgesetzt montiert wird, für Türen, die sich nach innen
öffnen.
Innen
Rechte Hand Linke Hand
Außen
Verwenden Sie das Schließblech, das eingesetzt wird, für Türen, die sich nach aussen öffnen.
1
2
3
4
5
X
Y
6
7
8
9
0
Z
C
1
2
3
4
5
X
Y
6
7
8
9
0
Z
C
G F G G F G
fig. M
fig. N fig. O
Änderungen des Eingangscodes:
VOT DER EINGABE DES CODES IMMER ERST AUF “C” DRÜCKEN

DEUTSCH
0
Z
C
5
X
Y
0
Z
C
5
X
Y
4. EINSTELLEN DES TÜRSCHLOSSES FÜR EINE ÖFFNUNG
NACH LINKS ODER NACH RECHTS
Falls erforderlich, können Sie die Richtung der Entriegelung ändern.
a – Drücken Sie auf die Taste “C”, um den Mechanismus auf Null zurückzustellen.
b – Entfernen Sie den Deckel in der Mitte des Gehäuses, nachdem Sie die 2 Schrauben entfernt
haben (siehe Z).
c – Mit einer kleinen Zange den Splint herausziehen und auf der gegenüberliegenden Seite
einsetzen. (Der Splint muss in den unteren Teil hinein führen. Damit das funktioniert, sind die
beiden Löcher horizontal auszurichten. Ein ungenau ausgerichteter Splint führt dazu, dass der
Deckel nicht korrekt geschlossen werden kann.)
d - Setzen Sie den Deckel wieder in die Gehäusemitte ein.
Der Innenknauf darf nie blockiert werden. Er muss sich frei drehen lassen, um das Türschloss
zu öffnen oder zu schliessen.
Position
des Splints für
rechts öffnende
Türen
Position
des Splints für
links öffnende
Türen.
WICHTIG: Vergewissern Sie sich vor Einbau des Schlosses, dass die Falle im Innenblock in die
richtige Richtung weist.
Falls das nicht der Fall sein sollte:
a – Den Innenblock so hinlegen, dass die 4 Schrauben auf der Rückseite sichtbar sind.
b – Die 4 Schrauben entfernen und Platte (Verkleidung) abnehmen.
c – Die Falle herausnehmen und umdrehen (nach links oder rechts, Führungsschiene nach unten)
d – Die 4 Unterlegscheiben unter die Muttern legen
e – Die Platte wieder anschrauben
4D
5
X
Y
0
Z
C
bc
Z
Montage rechte Hand
e
n
n

W
I
e
W
(
F
5. DAS TÜRSCHLOSS POSITIONIEREN
6. DAS TÜRSCHLOSS BEFESTIGEN
WICHTIG: Wählen Sie das geeignete Schließblech (zum
Ein- oder Aufsetzen) und zeichnen Sie seine Position am
Rahmen an, bevor Sie die Löcher bohren.
ACHTUNG: Die Falle muss im Verhältnis zur Seite des
Schlosses 35 mm hervor stehen.
Halten Sie den Innenblock mit dem Griff in der vertikalen
Lage. Halten Sie ihn so an die Tür, dass die Falle und der Teil
der Türzarge, wo das Schließblech montiert wird, auf einer
Linie liegen (siehe Etappe 7).
Markieren Sie die Position des Lochs für die obere
Befestigungsschraube.
Benutzen Sie die Schablone am Ende der Anleitung und
markieren Sie die
Positionen des Innenlochs für die Befestigungsschraube
sowie des Lochs für den Vierkant.
Bohren Sie Löcher von 7 mm für die Befestigungsschrauben
und ein Loch von 9,5 mm für den Vierkant.
WICHTIG:
PRÜFEN SIE VOR dem Schliessen der Tür, dass der Code korrekt funktioniert.
5D
Der Vierkant ist für Türen von 35 bis
65 mm Stärke bestimmt.
Für Türen mit einer Stärke von unter 50
mm einen Abschnitt von 12 mm am
äusseren Ende des Vierkants abtrennen.
Die Befestigungsschrauben je nach
Türstärke so kürzen, dass die Schrauben
mit den Blenden das Schloss mit mindes-
tens drei Drehungen im Schloss halten.
ACHTUNG:
Die untere Befestigungsschraube ist länger
als die obere Befestigungsschraube.
Halten Sie Schloss, Rückseite und Neopren-Blenden, mit dem integrierten Vierkant, an die Tür und
schrauben Sie das Ganze fest. Beginnen Sie mit der oberen Schraube.
35mm

DEUTSCH
7. EINBAU DES SCHLIESSBLECHS
Wählen Sie zunächst das für Ihre Tür geeignete Schließblech aus. Wählen Sie dann eine Position für
Ihr Schließblech auf dem Rahmen, so dass es mit der Falle auf einer Linie liegt, und markieren Sie die
entsprechenden Löcher für die Bohrung.
Wenn Sie das Schließblech wählen, das aufgesetzt montiert wird, schrauben Sie es einfach an
(Abbildung 8.1). Verwenden Sie, falls erforderlich, die mitgelieferten Teile.
Für das zu integrierende Schließblech ist eine kleine Aussparung vorzusehen (Abbildung 8.2).
8.2
Schließblech zum
Einsetzen
6D
8.1
Schließblech zum
Aufsetzen
m
m
s
n
l
r
e
d
e
n
d

Y
o
N
A
e
“
“
I
a
(
t
C
a
U
o
U
U
M
A
2EN
1. LIST OF PARTS
2. BEFORE STARTING THE INSTALLATION
a) Keyboard.
b) Internal block.
c) 2 neoprene flanges.
d) Square.
e) Flush-mounted strike.
f) Surface-mounted strike.
g) Attachment screws.
h) Assembly screws.
a – Check all pieces work properly together.
b – Choose a code following the instructions “modifications of the entry code”.
c – Press the push-button “C” and enter the code, the handle should easily turn for the opening
and the closure of the bolt. From inside, the bolt should go in and out freely with the internal
button.
d – Only from outside, the code is necessary to turn the button.
abc
d
ef
gh

ENGLISH
3EN
3. CHECK THE OPENING DIRECTION OF YOUR DOOR
You can use part of or all the push-buttons to code the
opening through the handle.
No order in the numbering is requested.
At the back of the keyboard “fig. M” we can see the
elements extending the push-buttons of the keyboard.
“Dot” outwards = inactive push-button “fig. N”
“Dot” inwards = active push-button “fig. N”
In order a push-button is activated with the code, press
and turn its element so that the dot is turned inwards
(towards F), if you wish to deactivate a push-button, turn
the element outwards (towards G).
Check the code works properly before fixing the
assembly or closing the door.
Use the diagram below and note the right and left terms refer to the position of the hinges by being
outside whether the door opens inward or outward.
Use the surface-mounted strike for doors which open inward.
Inside
Left hand Right hand
Outside
Use the flush-mounted strike for doors which open outward.
1
2
3
4
5
X
Y
6
7
8
9
0
Z
C
1
2
3
4
5
X
Y
6
7
8
9
0
Z
C
G F G G F G
fig. M
fig. N fig. O
Modifications of the entry code :
ALWAYS PRESS THE KEY “C” BEFORE ENTERING THE CODE

I
T
t
F
s
s
C
a
t
lo
C
i
H
p
S
0
Z
C
5
X
Y
0
Z
C
5
X
Y
4. CONFIGURATION OF THE LOCK FOR LEFT HAND OR
RIGHT HAND OPENING
If needed, you can reverse the unlocking direction.
a. Press the button “C” to reset the mechanism.
b. Remove the central plate of the box by previously unscrewing the 2 screws (mark Z).
c. With small tweezers, remove the pin and place it on the opposite direction (the pin must enter
the lower part, to succeed in this operation place the 2 holes horizontally. An incorrectly placed
pin prevents the correct closure of the central plate).
d. Put the central plate back in position.
The internal button always remains unblocked and turns freely to open or close the lock.
Position of the
pin for doors
which open on
the right side.
Position of the
pin for doors
which open on
the left side.
IMPORTANT: Before installing the lock, make sure the bolt in the internal block is in the right
position.
If it is not the case:
a – Lay the internal block on a flat surface, the 4 rear screws visible.
b – Remove the 4 screws and the plate.
c – Remove the bolt and reverse it (on the left side or on the right side, the drive sheave down)
d – Place the 4 washers on the “nut” parts
e – Screw the plate
4EN
5
X
Y
0
Z
C
bc
Z
Right hand assembly
