Faber e-MatriX heat 800/500 I User manual

Installatievoorschrift
Installation manual
Installationshandbuch
Manuel d’installation
e-MatriX heat 800/500 I,II,III
e-MatriX heat 800/650 I,II,III
NL-ENG-DE-FR
40011981-2005

1 < <<<
Inhoudsopgave, table of contents, Inhaltsverzeichnis, Table des matières
Installatievoorschrift NL 2
Installation manual ENG 20
Installationshandbuch DE 38
Manuel d’installation FR 56

Installatievoorschrift
e-MatriX heat 800/500 I,II,III
e-MatriX heat 800/650 I,II,III
NL

Installatievoorschrift e-MatriX heat 800/500 I,II,III en e-MatriX heat 650 I,II,III
3 < <<<
1.0
1.1
1.2
1.3
1.4
2.0a
2.0b

Installatievoorschrift e-MatriX heat 800/500 I,II,III en e-MatriX heat 650 I,II,III
4 < <<<
2.0c
2.1a
2.1b
2.1c
2.2
3.0
3.1
4.0

Installatievoorschrift e-MatriX heat 800/500 I,II,III en e-MatriX heat 650 I,II,III
5 < <<<
Watertoevoer
A = EA Terugslagklep
B = ½ of ¾”connector
C = ¼”1m buis
D = Kogelkraan
E = Te snijden van een ¼ buis. Lengte 1 meter
F = Groffilter
G = Fijnfilter
H = Control box
I = ¼”1,5m buis
J = Engine e-MatriX
1 = Veiligheidsclip (11x)
2 = Beugels (2x) fijnfilter
3 = Knie (4x)
5.0

Installatievoorschrift e-MatriX heat 800/500 I,II,III en e-MatriX heat 650 I,II,III
6 < <<<
6.0
7.0
7.1
7.2
7.3
7.4
7.5
7.6
8.0

Installatievoorschrift e-MatriX heat 800/500-650 I,II,III
7 < <<<
1Geachte gebruiker
Gefeliciteerd met de aanschaf van uw Faber
product! Een kwaliteitsproduct waar u vele jaren
de warmte en sfeer van zult ervaren. We adviseren
u om voor ingebruikname van de haard de
gebruiksaanwijzing aandachtig door te lezen.
Mocht er zich ondanks de zorgvuldige
eindcontroles een storing voordoen, dan kunt u te
allen tijde contact opnemen met uw dealer of Glen
Dimplex Benelux B.V.
Om aanspraak te maken op de garantie is het van
belang dat u de haard registreert. Tijdens het
registeren vindt u alle informatie betreffende de
garantie.
Let op!
De gegevens van uw haard vindt u in de
gebruikershandleiding.
U kunt uw haard registreren op:
www.faberfires.com
Glen Dimplex Benelux B.V.
Adres: Saturnus 8
NL-8448 CC
Heerenveen
Tel: [phone]
Email: [email protected]m
Info: www.faberfires.com
1.1 Inleiding
De installatie van het toestel dient door een
professionele vakman te worden uitgevoerd
volgens de elektrische en watervoorschriften. Lees
deze installatievoorschrift zorgvuldig.
Daar waar het installatievoorschrift niet duidelijk is
dient men nationale/lokale regelgeving te volgen.
1.2 Controleer
Controleer de haard op transportschade
en meld de eventuele schade onmiddellijk
aan uw leverancier.
Controleer of alle onderdelen, zoals
hieronder gemeld, aanwezig zijn:
oControl box
oAfstandsbediening (incl.
batterijen).
oDecoratiemateriaal
oZuignappen (2x)
oHendels voor het verwijderen
van het vuurbed
oBedieningsluikje
oReserve transducers (2x) en
spons.
1.3 CE verklaring
Hierbij verklaren wij dat het door Glen Dimplex
Benelux B.V. uitgebrachte Faber
verwarmingstoestel door zijn ontwerp en
bouwwijze voldoet aan de Europese
veiligheidsstandaard EN60335-2-30 en de
Europese standaard voor Elektromagnetische
compatibiliteit (EMC) EN55014, EN60555-2 en
EN60555-3. Deze voorschriften hebben betrekking
op de essentiële eisen van de EEC-richtlijnen
2014/35/EU en 2014/30/EU.
Product: electric fire Opti-myst
Model: e-MatriX heat 800/500 I,II,III
e-MatriX heat 800/650 I,II,III
Deze verklaring verliest haar geldigheid als zonder
schriftelijke toestemming van Glen Dimplex
Benelux B.V. wijzigingen aan het toestel worden
aangebracht.
2Veiligheidsaanwijzingen
Gebruik het toestel niet buitenshuis.
Gebruik het toestel niet in de omgeving
van een bad, douche of zwembad.
Gebruik het toestel niet op een hoogpolig
of langharig tapijt.
Gebruik het toestel niet zonder dat het
glas is geïnstalleerd.
Het toestel niet rechtstreek onder een
wandcontactdoos of aansluitdoos
plaatsen.
Het toestel dient volgens deze
installatievoorschrift geïnstalleerd te
worden.
3Installatie-eisen
3.1 Wateraansluiting
Plaats een waterkraan met –½” of ¾”
buitendraad op een toegankelijke plek.
Installeer een EA-terugslagklep, deze is
niet inbegrepen bij het toestel.
Het toestel is geschikt voor een waterdruk
tussen 0,5 en 8Bar.
3.2 Elektriciteitsaansluiting
Elektrische aansluiting -230VAC / 50Hz geaard en
geplaatst op een toegankelijke locatie.

Installatievoorschrift e-MatriX heat 800/500 I,II,III en e-MatriX heat 650 I,II,III
8 < <<<
4Voorbereiding en installatie-instructies
4.1 Voorbereiding van de haard
Zorg ervoor dat alle
verpakkingsmaterialen zijn verwijderd.
Verwijder de transportschroef aan de
voorzijde zie fig. 1.0.
Verwijder het frontglas en bewaar deze
op een veilige plek. Zie hoofdstuk 5.
Verwijder het vuurbed en bewaar deze op
een veilige plek. Zie hoofdstuk 6.
4.2 Plaatsing van de haard
Let op!
Het toestel moet altijd met de rug tegen
de muur worden geïnstalleerd..
Het is verplicht om het toestel in een
boezem in te bouwen.
Voor een goede werking dient de haard
waterpas te worden geplaatst.
Staand op de vloer
Plaats de haard op de juiste positie en schroef deze
vast aan de wand, zie fig. 1.1.
Hangend aan de muur (fig. 1.2)
Het toestel kan hangend aan de muur bevestigd
worden m.b.v. de optionele muurbeugel “A”. (Zie

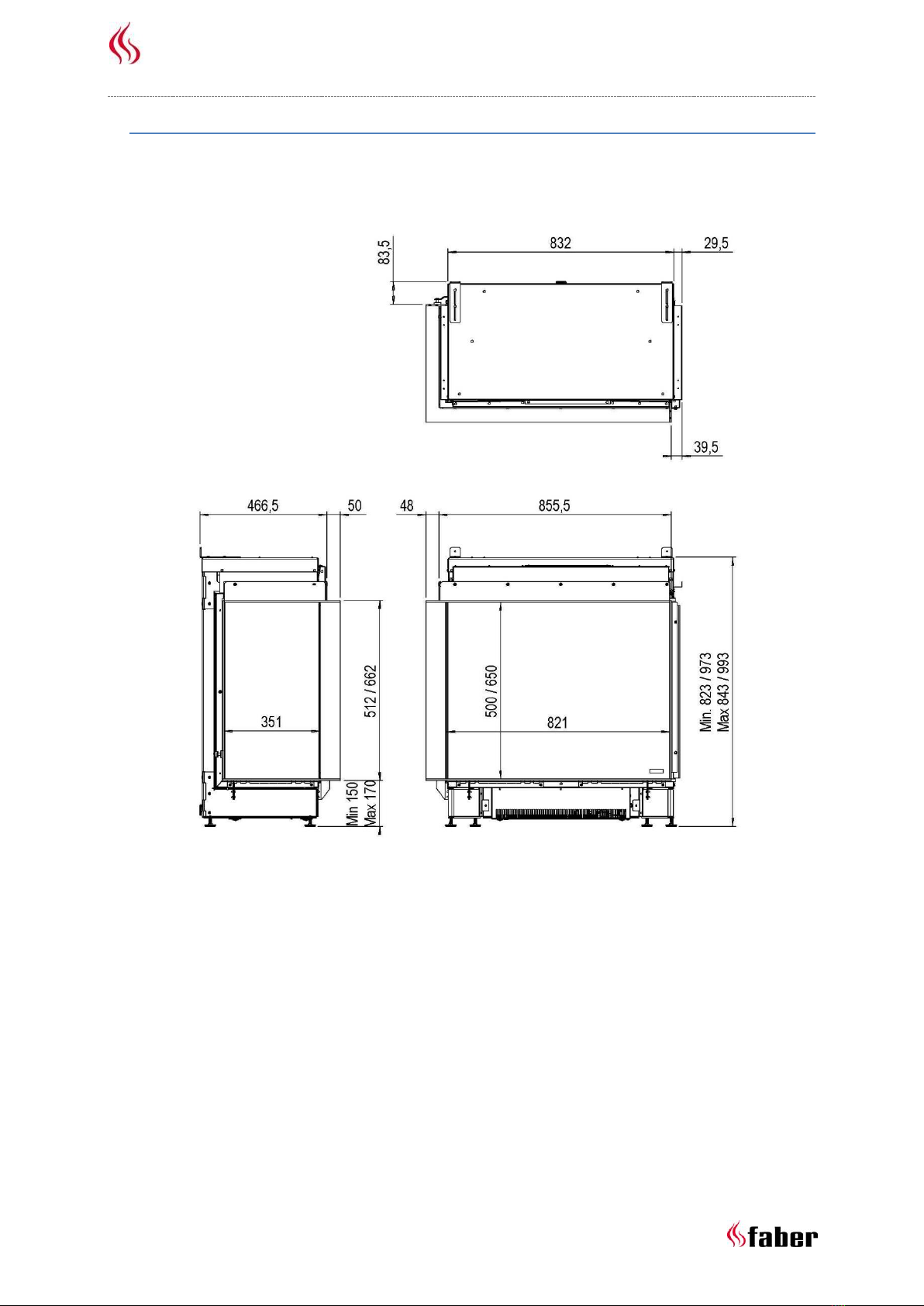

ook de maattekening in hoofdstuk 12.6). Gebruik
afstandhouder “B” om het toestel verticaal
waterpas te stellen. Verwijder de bestaande
hoekbeugels, zie fig. 1.1.
4.3 Installatie en afwerking (zie fig. 1.0)
Met afdekstrip “A”
Bouw de boezem of plateau tegen de
afstandhouder “B”.
Zonder afdekstrip “A”
Let op!
Bij de e-MatriX 800/500 I en 800/650 I is de
sierlijst gefixeerd met schroeven. Verwijder
deze eerst, zie fig. 1.3.
Verwijder afstandhouder “B”rondom en bouw de
boezem of plateau tegen afstandshouders “C”.
4.4 Control box (zie fig. 4.0)
Let op!
Bevestig de Control box op een toegankelijke
plek achter het bedieningsluikje, zie
maattekening 12.5 en 12.7.
Electrische installatie
Gebruik de bijgeleverde verlengkabel om
de Control box aan te sluiten aan de
Engine, zie fig. 4.0-B.
Leid de besturingskabel, vanuit de Engine
naar de Control box en sluit deze aan, zie
fig. 4.0-A.
oMax. kabellengte vanuit het
midden van de haard naar links is
1,5m.
oMax. kabellengte vanuit het
midden van de haard naar rechts
is 1,0m.
Sluit het meegeleverde netsnoer aan, zie
fig. 4.0-C.
Indien gewenst is er een 2m verlengset te
verkrijgen (De bestaande kabels worden verlengd
met 2m, artikelnummer 20901478).
Waterinstallatie
Dit toestel is uitgevoerd met de volgende
overloopbeveiligingen:
-Elektromechanische klep in de Control
box welke gestuurd wordt door een
overloopsensor in het waterreservoir.
-Absorptieklep in de Engine die in werking
treedt wanneer er onverhoopt water uit
het reservoir stroomt. Zie fig. 5.0-K.
Sluit alle onderdelen aan volgens het
stromingsschema. Zie fig. 5.0.
Plaats de waterfilters, volgens de juiste
stromingsrichting, op een toegankelijke
locatie. Er staat een “stromingsrichting”
markering op beidde filters.
Let op!
Doe een functioneringstest. Zie hoofdstuk 8 en
controleer alle wateraansluitingen op lekkage,
alvorens het vuurbed en het frontglas te
plaatsen.
4.5 Constructie van de ombouw
De constructie mag niet op het toestel
rusten.
Houdt een afstand van minimaal 10mm
tussen het inbouwframe en de boezem
wanneer er brandbare materialen worden
gebruikt, zie fig. 1.4.
Houd rondom minimaal 2mm speling aan
i.v.m. het uitzetten van de haard, zie fig.
1.4.
Houd rekening met de dikte van een
eventuele afwerklaag!

Installatievoorschrift e-MatriX heat 800/500 I,II,III en e-MatriX heat 650 I,II,III
9 < <<<
Ventilatie
De e-MatriX heeft een minimale ruimte
nodig van 50mm boven het toestel.
De e-MatriX heeft een minimale ventilatie
nodig van 210cm² onder het toestel.
5Glas uitnemen
5.1 Frontglas (e-MatriX I)

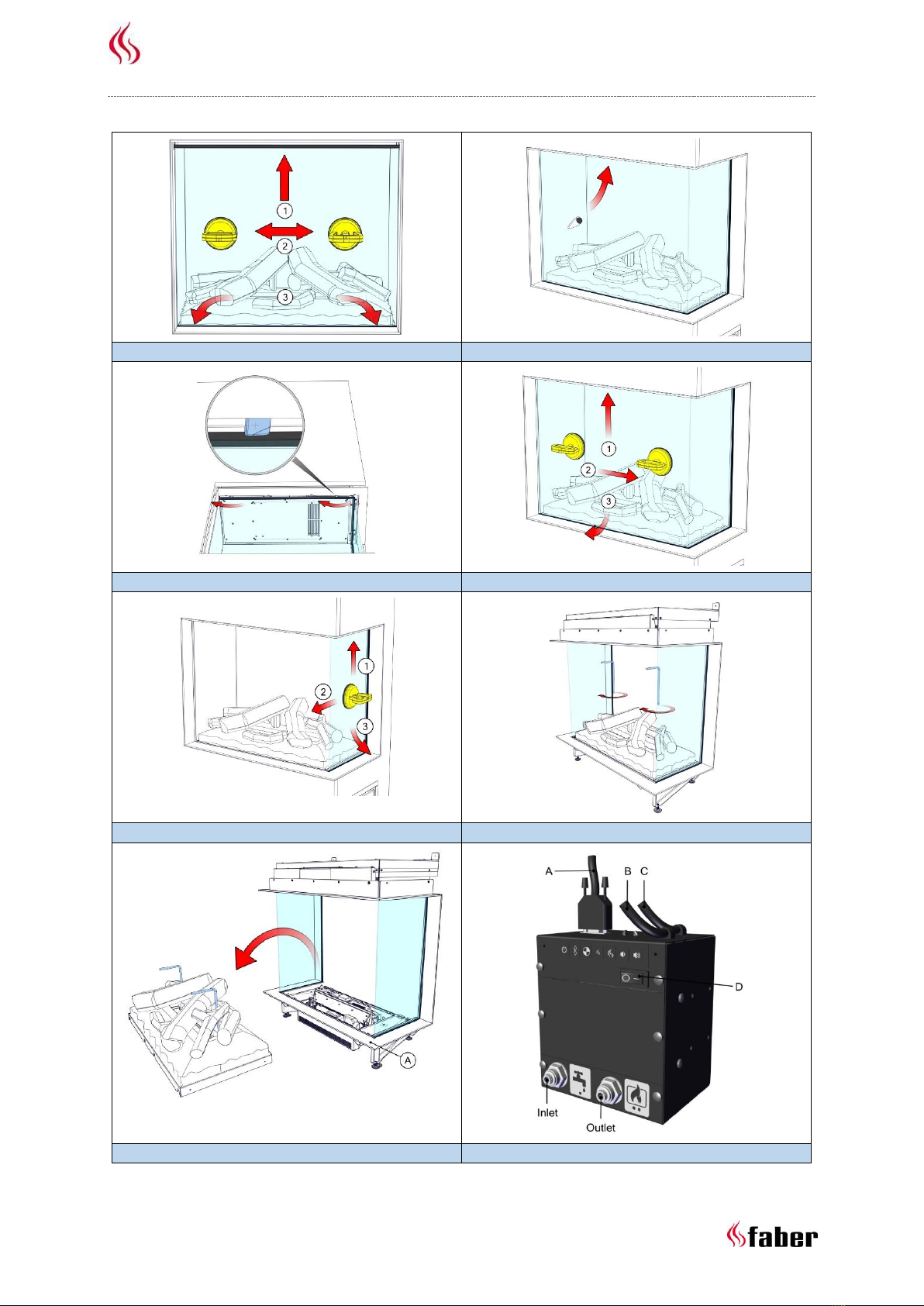

Verwijder de afdeklijst, zie fig. 2.0a.
Draai beide glasklemmen met de klok
mee, zie fig. 2.0b.
Plaats de zuignappen en verwijder het
frontglas, zie fig. 2.0c.
Het terugplaatsen van het glas gaat in omgekeerde
volgorde.
5.2 Frontglas (e-MatriX II en III)
Draai beide glasklemmen met de klok
mee, zie fig. 2.1a en 2.1b.
Plaats de zuignappen en verwijder het
frontglas, zie fig. 2.1c.
Het terugplaatsen van het glas gaat in omgekeerde
volgorde.
5.3 Zijglas
Voor het reinigen van het zijglas is het niet nodig
deze te verwijderen.
Verwijder het frontglas, zie hoofdstuk 5.
Plaats de zuignappen en verwijder het
zijglas, zie fig. 2.2.
Het terugplaatsen van het glas gaat in omgekeerde
volgorde.
6Vuurbed uitnemen
Let op!
-Til het vuurbed nooit op zonder gebruik te
maken van de bijgeleverde hendels. Zie
fig. 3.0.
-Bewaar de hendels voor toekomstig
gebruik.
Verwijder het frontglas. Zie hoofdstuk 5.
Bedek/verwijder de afdekstrip om krassen
te voorkomen. Zie fig. 3.1-A.
Schroef de hendels in het vuurbed. Zie fig.
3.0.
Til het vuurbed voorzichtig op, haal de
kabel aan de onderkant los en bewaar
deze op een veilige plek. Zie fig. 3.1.
Het terugplaatsen van het vuurbed gaat in
omgekeerde volgorde.
7Aanbrengen decoratiemateriaal
Let op!
-Houd het decoratiemateriaal uit de buurt
van kinderen, dieren en mindervaliden.
-Plaats geen decoratiemateriaal in het
middengedeelte. Zie fig. 6.0.
De bijgevoegde as en chips kunnen gebruikt
worden om de haard een persoonlijke tint te
geven!
8Functioneringstest
Zie “Eerste keer ingebruikname van de
haard” in hoofdstuk 4 van de
gebruikshandleiding.
Controleer alle aansluitingen op
waterlekkage.
Controleer de werking van de
afzuigventilator.
Controleer de werking van de
verwarmingsventilator.
Controleer de werking van de
afstandsbediening op de gewenste
afstand (max. 8m).
Plaats het vuurbed, zie hoofdstuk 6.
Plaats het frontglas, zie hoofdstuk 5.
Doe een laatste functionele test.
9Onderhoud
9.1 Onderhoudsfrequentie
Reinigen waterreservoir, luchtfilter en
vervangen van de transducers.
Professioneel gebruik
oElke drie maanden.
Huishoudelijk gebruik:
oElk jaar.
Reinigen grof filter en vervangen fijn filter.
Professioneel gebruik:
oElk jaar.
Huishoudelijk gebruik:
oElke twee jaar.
Let op!
De onderhoudsfrequentie is afhankelijk van de
waterkwaliteit en/of gebruiksduur en kunnen
daardoor afwijken van bovengenoemde.

Installatievoorschrift e-MatriX heat 800/500 I,II,III en e-MatriX heat 650 I,II,III
10 < <<<
Reinigen waterreservoir
Let op!
-Zet de hoofdschakelaar van de Control
box in de “UIT” (0) stand, zie fig. 4,0-D en
haal de stekker uit het stopcontact.
-Gebruik nooit agressieve
schoonmaakmiddelen.
1Verwijder het frontglas, zie hoofdstuk 5;
2Verwijder het vuurbed, zie hoofdstuk 6;
3Verwijder de vuldop door deze met de
klok mee te draaien. Zie fig. 7.0;
4Koppel beide transducerkabels los, zie fig.
7.1;
5Maak de clip aan beide kanten los en
verwijder het mondstuk. Fig. 7.2 en 7.3;
6Til het waterreservoir voorzichtig op,
zonder water te morsen en leeg het
waterreservoir. Zie fig. 7.4;
7De transducers bevinden zich in het
waterreservoir, bevestigd met plastic
clips. Duw de clips voorzichtig naar
achteren en verwijder de transducers. Zie
fig. 7.5;
8Gebruik een klein beetje afwasmiddel en
een zachte borstel om het waterreservoir
te reinigen. Reinig hiermee ook de
transducers, inclusief de schijfjes onder de
conus. De conus kan met de klok mee los
gedraaid worden. Zie fig. 7.6;
9Spoel het waterreservoir en de
transducers na met schoon water om de
resten afwasmiddel te verwijderen;
10 Reinig het mondstuk (fig. 7.3) met een
zachte borstel en spoel deze schoon met
water.
Voor het terugplaatsen van alle onderdelen,
herhaal de stappen in omgekeerde volgorde.
Reinigen luchtfilter
1. Haal het luchtfilter voorzichtig uit de
houder. Zie fig. 8.0.
2. Reinig het filter voorzichtig met water en
gebruik een handdoek om het te drogen.
3. Plaats het filter terug.
4. Plaats het vuurbed. Zie hoofdstuk 6.
5. Plaats het frontglas. Zie hoofdstuk 5.
Vervangen transducers
Let op!
Zet de hoofdschakelaar van de Control box in
de “UIT” (0) stand, zie fig. 4,0-D en haal de
stekker uit het stopcontact.
1. Volg de eerste 7 stappen in “Vervangen
waterreservoir” in Hoofdstuk 9.1 om
toegang te krijgen en de transducers te
verwijderen.
2. Plaats de nieuwe transducers en herhaal
bovenstaande stappen in omgekeerde
volgorde. (Let op dat de transducerkabels
de opening van de kegels niet blokkeren).
Reinigen grof filter
1Sluit de waterkraan;
2Draai de afsluiters dicht;
3Draai het deksel los en reinig het filter.
Vervangen fijn filter
1Sluit de waterkraan;
2Draai de afsluiters dicht;
3Vervang het filter. Let op de
stroomrichtingmarkering op het filter!
9.2 Resetten absorptieklep (zie fig. 5.0-K)
Wanneer de absorptieklep (fig. 5.0-K) is
geactiveerd, moet de spons worden vervangen. De
absorptieklep bevindt zich rechts vooraan op de
bodem van de Engine.
1Verwijder de spons.
2Verhelp de oorzaak van de waterlekkage
en verwijder het water onderin de Engine.
3Plaats de nieuwe spons en open de
absorptieklep door de witte klep naar
beneden te drukken.

Installation manual e-MatriX heat
11 < <<<
10 Technische gegevens
11 Storingszoeker en foutcodes afstandsbediening
230 V
240 V
Input
waarden
Warmteafgifte max.
2050 W
2250 W
Warmteafgifte min.
1150 W
1350 W
Alleen vlammen
245 W
260 W
Stand-by
5 W
5 W
Batterijen afstandsbediening
(2x) 1,5 AA V
Waterverbruik
0,15 L/h
Waterdruk
0,5-8 Bar
Wateraansluiting
½ or ¾ Inch
Code
Symptoom
Oorzaak
Actie
Geen vlammen
Geen netspanning
Laag waterniveau.
De transducer(s) zijn niet goed
aangesloten.
Controleer of het netsnoer goed
aangesloten is en dat de hoofdschakelaar
van de Control box in de AAN (I) positie
staat.
Zie “Eerste keer ingebruikname van de
haard”, hoofdstuk 4 in de
gebruikershandleiding.
Controleer de aansluitingen, zie fig. 7.1.
51
De e-MatriX start niet of is
onverwachts gestopt en de
LED’s knipperen continu 2x.
Laag waterniveau.
De absorptieklep
(overloopbeveiliging) is
geactiveerd.
Zie “Eerste keer ingebruikname van de
haard”, hoofdstuk 4 in de
gebruikershandleiding.
Zet de hoofdschakelaar van de Control box
in de “UIT” (0) stand, zie fig. 4,0-D.
Controleer alle verbindingen op
waterlekkage en zet de hoofdschakelaar
terug in de "AAN" (I) stand.
Zie Hoofdstuk 9.2
56
De e-MatriX functioneert
niet en de LED’s knipperen
continu 4x.
De tijdsduur van het water
vullen is te lang.
Zet de hoofdschakelaar van de Control box
in de “UIT” (0) stand, zie fig. 4,0-D en
controleer alle verbindingen op
waterlekkage. Draai de afsluiters dicht en
controleer het grof filter. (Zie fig. 5.0-F)
Schroef het deksel los om te kijken of er
vuil in zit en maak deze eventueel schoon.
Draai de afsluiters open en zet de
hoofdschakelaar van de Control box in de
“AAN” (I) stand.

Installatievoorschrift e-MatriX heat 800/500 I,II,III en e-MatriX heat 650 I,II,III
12 < <<<
De vlammen zijn te laag op
de hoogste stand.
Vervuiling van de transducers
en/of luchtfilter.
Zie hoofdstuk 9.
De vlammen zijn te hoog en
overmatige condensvorming
De afzuigventilator
functioneert niet.
Controleer de werking van de ventilator,
rechts bovenin het toestel.
De afstandsbediening doet
het niet.
Lage batterijspanning.
Afstandsbediening niet
gekoppeld.
Afstand naar haard te groot.
Plaats nieuwe batterijen, zie hoofdstuk 5.
Koppel de afstandsbediening met de
ontvanger, zie hoofdstuk 5 in de
gebruikershandleiding
Verklein de afstand.
Grote hoeveelheid rook lijkt
grijs of kleurloos.
Lamp(en) defect.
Vervang printplaat met lampen.
57
De e-MatriX functioneert
niet en de LED’s knipperen
continu 3x.
Waterlekkage.
Zet de hoofdschakelaar van de Control box
in de “UIT” (0) stand, zie fig. 4,0-D.
Controleer alle verbindingen op
waterlekkage en zet de hoofdschakelaar
terug in de "AAN" (I) stand.
58
De e-MatriX functioneert
niet en de LED’s knipperen 1x
per 8 seconden.
Het waterniveau is te hoog.
Zet de hoofdschakelaar van de Control box
in de “UIT” (0) stand, zie fig. 4,0-D en bel
voor onderhoud.

Installatievoorschrift e-MatriX heat 800/500 I,II,III en e-MatriX heat 650 I,II,III
13 < <<<
12 Maattekeningen
12.1 e-MatriX heat 800/500-650 I

Installatievoorschrift e-MatriX heat 800/500 I,II,III en e-MatriX heat 650 I,II,III
14 < <<<
12.2 e-MatriX heat 800/500-650 IIL

Installatievoorschrift e-MatriX heat 800/500 I,II,III en e-MatriX heat 650 I,II,III
15 < <<<
12.3 e-MatriX heat 800/500-650 IIR

Installatievoorschrift e-MatriX heat 800/500 I,II,III en e-MatriX heat 650 I,II,III
16 < <<<
12.4 e-MatriX heat 800/500-650 III

Installatievoorschrift e-MatriX heat 800/500 I,II,III en e-MatriX heat 650 I,II,III
17 < <<<
12.5 Control box

Installatievoorschrift e-MatriX heat 800/500 I,II,III en e-MatriX heat 650 I,II,III
18 < <<<
12.6 Muurbeugels
e-MatriX heat 800/500 I,II,III (artikelnummer A9325196)
e-MatriX heat 800/650 I,II,III (artikelnummer A9324596)

Installatievoorschrift e-MatriX heat 800/500 I,II,III en e-MatriX heat 650 I,II,III
19 < <<<
12.7 Bedieningsluikje (artikelnummer A9299463)
