Fagor CP-G7126 Setup guide

1
ES: INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO
FR: INSTRUCTIONS D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN
EN: INSTALLATION, USAGE AND MAINTENANCE INSTRUCTIONS
DE: INSTALLATIONS, GEBRAUCHS UND WARTUNGSANLEITUNG
IT: ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE
TR:KURULUM, KULLANIM VE BAKIM TALİMATLARI
PL: INSTRUKCJA MONTAŻU I UŻYTKOWANIA
CP-G905
CP-G910
CP-G7126
CP-G7226
CP-G7140
CP-G7240
12159907

2
PRECAUCIÓN
TENSIÓN
PELIGROSA
LEA LAS
INSTRUCCIONES
TIERRA DE
PROTECCIÓN
EQUIPOTENCIALIDAD
PRÉCAUTION
TENSION
DANGEREUSE
LISEZ LES
INSTRUCTIONS
TERRE DE
PROTECTION
ÉQUIPOTENTIALITÉ
WARNING
HAZARDOUS
VOLTAGE
PLEASE READ
INSTRUCTIONS
PROTECTIVE
EARTH
EQUIPOTENTIAL
BONDING
VORSICHT
GEFÄHRLICHE
SPANNUNG
ANLEITUNG
GRÜNDLICH LESEN
SCHUTZ- ERDE
POTENZIALAUSGLEICH
PRECAUZIONE
TENSIONE
PERICOLOSA
LEGGERE LE
ISTRUZIONI
TERRA DI
PROTEZIONE
EQUIPOTENZIALITÀ
DİKKAT
TEHLİKELİ VOLTAJ
TALİMATLARI
OKUYUNUZ
KORUMA
TOPRAKLAMASI
EŞGERİLİM
UWAGA
WYSOKIE
NAPIĘCIE
PROSZĘ
PRZECZYTAĆ
INSTRUKCJĘ
UZIEMIENIE
PRZYŁĄCZE
EKWIPOTENCJALNE
Fagor Industrial S.Coop.
Barrio Santxolopetegi 22
20560, Oñati (Gipuzkoa)
SPAIN

3
1. CARACTERÍSTICAS TÉCNICAS GENERALES - GENERAL
TECHNICAL SPECIFICATIONS - ALLGEMEINE TECHNISCHE DATEN
- CARACTERISTIQUES GENERALES - CARATTERISTICHE
GENERALI - CHARAKTERYSTYKA I SPECYFIKACJE TECHNICZNE
(1) Dimensiones generales y acometidas - General dimensions and
connections -Allgemeine ABMessungen und Anschlüsse - Dimensions
générales et raccordements - Dimensioni generali e le connessioni -
Wymiary i przyłącza
CP-G905

4
CP-G910
A –Entrada de Agua Water Inlet
G –Entrada de Gas Gas Inlet
D –Desagüe Drainage
1 –Grifo válvula de gas Gas valve tap
2 –Pulsador tren de chispas Piezoelectric ignitor
3 –Grifo de entrada de agua Water inlet tap

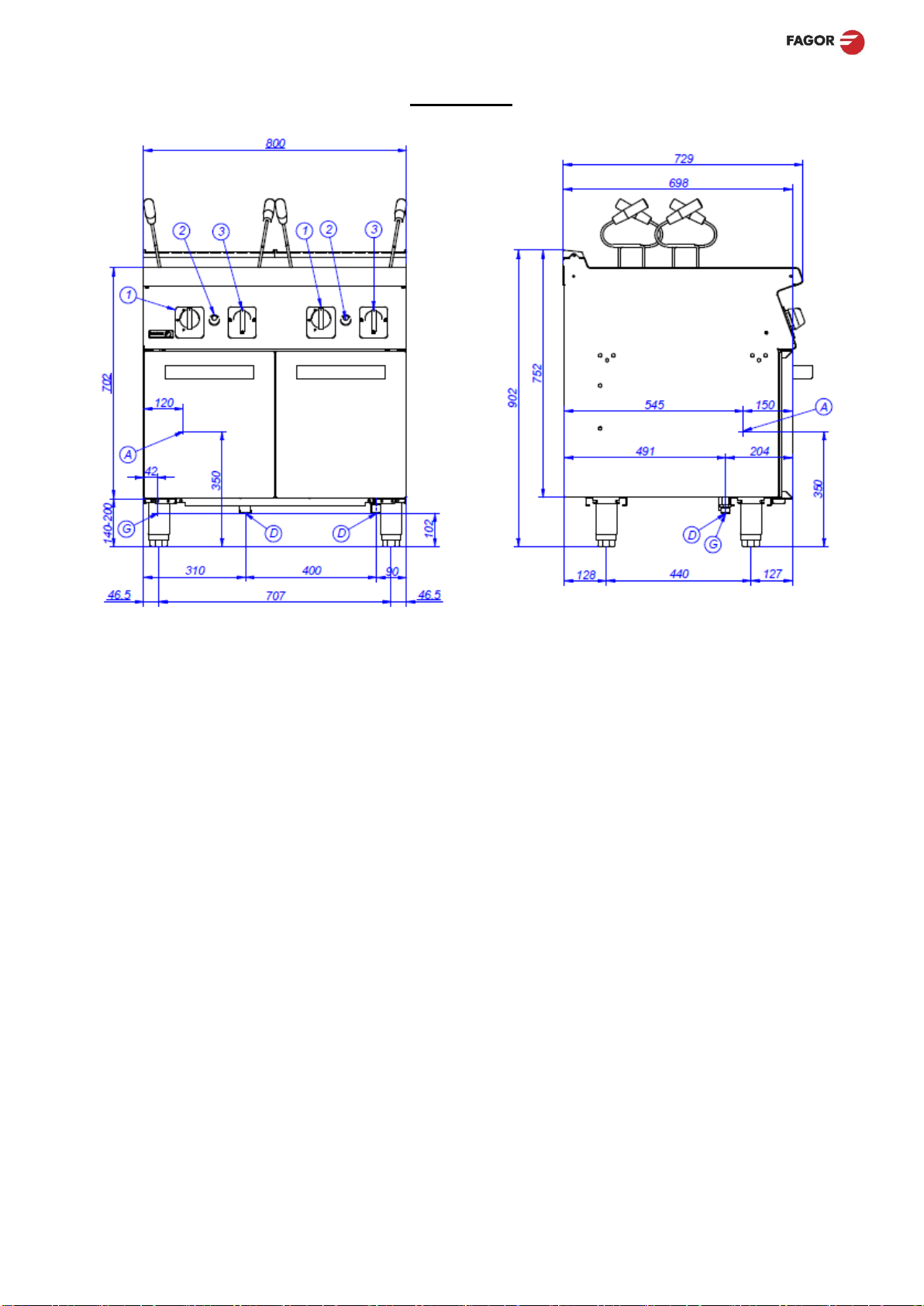

5
CP-G7126
A –Entrada de Agua Water Inlet
G –Entrada de Gas Gas Inlet
D –Desagüe Drainage
1 –Grifo válvula de gas Gas valve tap
2 –Pulsador piezoeléctrico Piezoelectric ignitor
3 –Grifo de entrada de agua Water inlet tap

6
CP-G7226
A –Entrada de Agua Water Inlet
G –Entrada de Gas Gas Inlet
D –Desagüe Drainage
1 –Grifo válvula de gas Gas valve tap
2 –Pulsador piezoeléctrico Piezoelectric ignitor
3 –Grifo de entrada de agua Water inlet tap

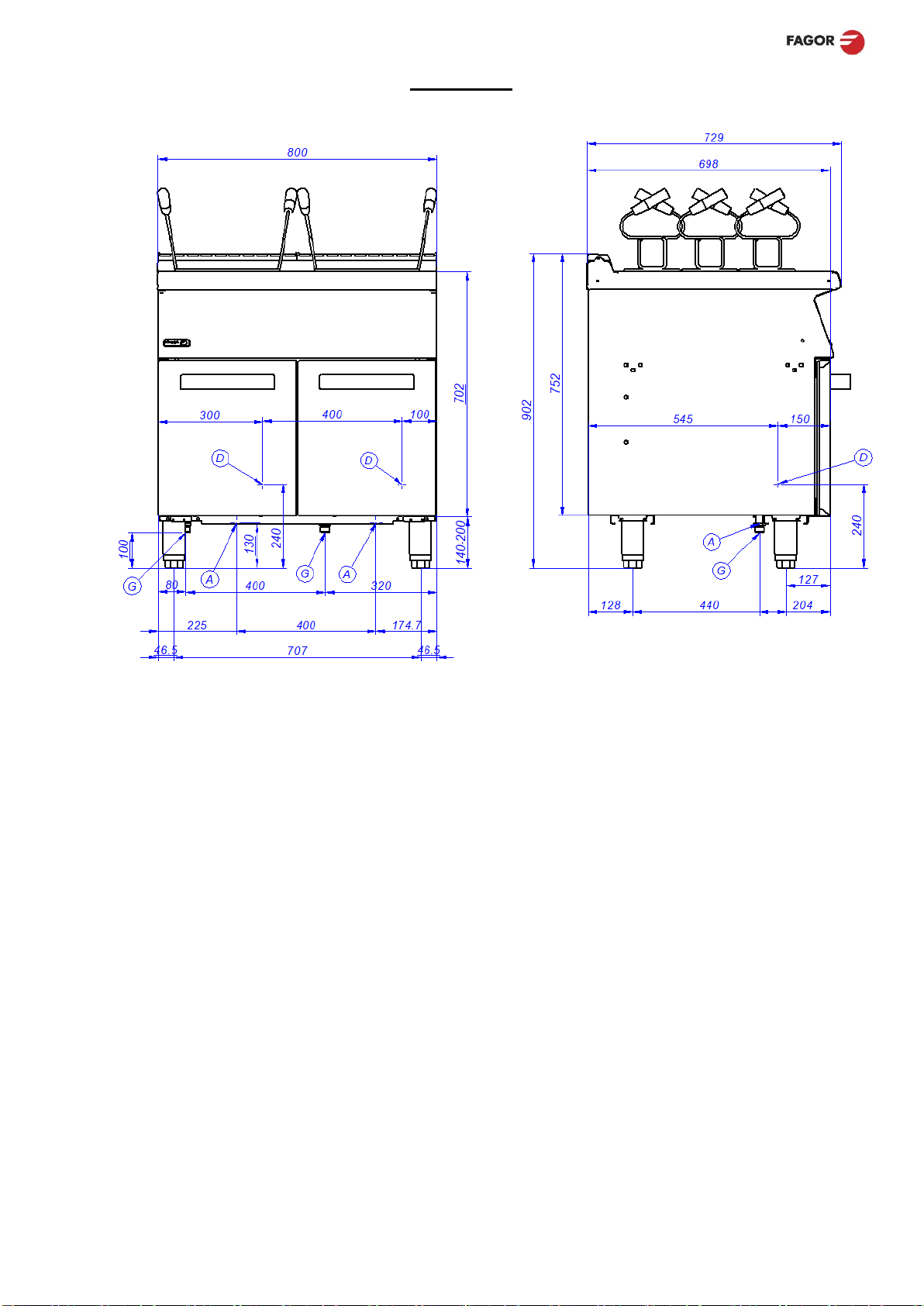

7
CP-G7140
A –Entrada de Agua Water Inlet
G –Entrada de Gas Gas Inlet
D –Desagüe Drainage

8
CP-G7240
A –Entrada de Agua Water Inlet
G –Entrada de Gas Gas Inlet
D –Desagüe Drainage

9
(2) Características técnicas - Technical specifications - Tabelle mit den
Geräteeigenschaften - Caractéristiques techniques- Caratteristiche tecniche
Specyfikacje techniczne
Modelo/Model/Modelle/Modèle/Modelo/ Model
CP-G905
CP-G910
Dimensiones externas/
External dimensions/
Äußere Abmessungen/
Dimensions externes/
Dimensioni esterne/ Wymiary zewnętrzne
L (mm)
400
800
W (mm)
930
930
H (mm)
850
850
Peso neto (kg)
65
109
Cuba (l)
40
2x40
Quemador/Burner/Brenner/Bruleur/Bruciatore/ Palniki (nº)
1
2
ΣQn (kW)
16
32
Q (kW) Piloto/Pilot burner/Veilleuse/
Zundbrenner/ Pilota/ moc palnika pilota
0,25
2 x 0,25
Tensión alimentación/Supply voltaje/
Versorgungs spannung/Tension alimentation/
Tensione alimentazione/ Zasilanie elektryczne
230 V
50-60 Hz
230 V
50-60 Hz
Sección manguera/Cable section/Querschnitt schlauch/Section câble/Sezion
Cavo/ Przekrój przewodów (mm2)
3x1,5 mm²
3x1,5 mm²
Dispositivo diferencial/Differential device/ Trenn-vorrichtung/Dispositf
differentiel/
Dispositivo differenziale/ Zabezpieczenie różnicowo prądowe
30 mA
30 mA
Potencia eléctrica/Electrical output/
Elektrische leistung/Puissance électrique/
Potenza elettrica/ Moc elektryczna (kW)
0,1 kW
0,1 kW
Modelo/Model/Modelle/Modèle/Modelo/ Model
CP-G7126
CP-G7226
Dimensiones externas/
External dimensions/
Äußere Abmessungen/
Dimensions externes/
Dimensioni esterne/ Wymiary zewnętrzne
L (mm)
400
800
W (mm)
730
730
H (mm)
850
850
Peso neto (kg)
55
95
Cuba (l)
26
2x26
Quemador/Burner/Brenner/Bruleur/Bruciatore/ Palniki (nº)
1
2
ΣQn (kW)
10
20
Q (kW) Piloto/Pilot burner/Veilleuse/
Zundbrenner/ Pilota/ moc palnika pilota
0,25
2 x 0,25
Tensión alimentación/Supply voltaje/
Versorgungs spannung/Tension alimentation/
Tensione alimentazione/ Zasilanie elektryczne
230 V
50-60 Hz
230 V
50-60 Hz
Sección manguera/Cable section/Querschnitt schlauch/Section câble/Sezion
Cavo/ Przekrój przewodów (mm2)
3x1,5 mm²
3x1,5 mm²
Dispositivo diferencial/Differential device/ Trenn-vorrichtung/Dispositf
differentiel/
Dispositivo differenziale/ Zabezpieczenie różnicowo prądowe
30 mA
30 mA
Potencia eléctrica/Electrical output/
Elektrische leistung/Puissance électrique/
Potenza elettrica/ Moc elektryczna (kW)
0,1 kW
0,1 kW

10
Modelo/Model/Modelle/Modèle/Modelo/ Model
CP-G7140
CP-G7240
Dimensiones externas/
External dimensions/
Äußere Abmessungen/
Dimensions externes/
Dimensioni esterne/ Wymiary zewnętrzne
L (mm)
400
800
W (mm)
730
730
H (mm)
850
850
Peso neto (kg)
55
95
Cuba (l)
40
2x40
Quemador/Burner/Brenner/Bruleur/Bruciatore/ Palniki (nº)
1
2
ΣQn (kW)
16
32
Q (kW) Piloto/Pilot burner/Veilleuse/
Zundbrenner/ Pilota/ moc palnika pilota
0,25
2 x 0,25
Tensión alimentación/Supply voltaje/
Versorgungs spannung/Tension alimentation/
Tensione alimentazione/ Zasilanie elektryczne
230 V
50-60 Hz
230 V
50-60 Hz
Sección manguera/Cable section/Querschnitt schlauch/Section câble/Sezion
Cavo/ Przekrój przewodów (mm2)
3x1,5 mm²
3x1,5 mm²
Dispositivo diferencial/Differential device/ Trenn-vorrichtung/Dispositf
differentiel/
Dispositivo differenziale/ Zabezpieczenie różnicowo prądowe
30 mA
30 mA
Potencia eléctrica/Electrical output/
Elektrische leistung/Puissance électrique/
Potenza elettrica/ Moc elektryczna (kW)
0,1 kW
0,1 kW

11
(3) Diametro de inyectores y regulación/Diameter of injectors and
adjustment/Durchmesser der Injektoren und Regulierung/Diamètre des
injecteurs et réglage/Diametro degli iniettori e regolazione/ Średnica dysz i
regulacja
CP-G905
Pn:
Presion nominal entrada/Inlet gas pressure
Preg:
Regulación presión de gas/Gas valve regulated pressure
Qn Max:
Potencia nominal máxima
Max:
Inyector quemador/Burner nozzle/Injecteurs du bruler/Brennerduse/Ugello bruciatore
H:
Regulación aire
D:
Regulación Venturi
Qn Min:
Potencia nominal reducida
Min:
Inyector de regulación del minimo/Minimum adjusting nozzle
c:
Inyector piloto/Pilot burner nozzle/Injecteur de la veilleuse/Zundbrennerduse/Ugello pilota
(Diámetro de inyector expresado en 1/100mm)
CAT
GAS
Pn
(mbar)
Preg
(mbar)
Qn max
(kW)
max
(mm)
H
(mm)
D
(mm)
Qmin
(kW)
min
(mm)
c
(mm)
AT
CH
II2H3B/P
G 20
20
-
16,0
320
26
-
6,0
110 y abrir ½ v.
41
G 30/G 31
50
-
16,0
170
22
-
6,0
110
25
(Grupo 1)
II2H3B/P
G 20
20
-
16,0
320
26
-
6,0
110 y abrir ½ v.
41
G 30/G 31
30
-
16,0
200
22
-
6,0
110
30
BE
FR
II2E+3+
G 20
20
-
16,0
320
26
-
6,0
110 y abrir ½ v.
41
G 25
25
-
15,0
320
26
-
6,0
110 y abrir ½ v.
41
G 30/G 31
28-30/37
-
16,0
200
22
-
6,0
110
30
(Grupo 2)
II2H3+
G 20
20
-
16,0
320
26
-
6,0
110 y abrir ½ v.
41
G 30/G 31
28-30/37
-
16,0
200
22
-
6,0
110
30
DE
II2ELL3B/P
G 20
20
-
16,0
320
26
-
2x6,0
110 y abrir ½ v.
41
G 25
20
-
16,0
380
26
-
2x6,0
110 y abrir ½ v.
41
G 30/G 31
50
-
16,0
170
22
-
2x6,0
110
25
DK
II2H3B/P
G 20
20
-
16,0
320
26
-
6,0
110 y abrir ½ v.
41
G 30/G 31
30
-
16,0
200
22
-
6,0
110
30
HU
II2HS3B/P
G 20
25
-
16,0
310
26
-
6,0
110 y abrir ½ v.
41
G 30/G 31
30
16,0
200
22
-
6,0
110
30
IS
MT
I3B/P
G 30/G 31
30
-
16,0
200
22
-
6,0
110
30
LU
I2E
G 20
20
-
16,0
320
26
-
6,0
110 y abrir ½ v.
41
NL
II2L3B/P
G 25
25
-
15,0
320
26
-
6,0
110 y abrir ½ v.
41
G 30/G 31
30
-
16,0
200
22
-
6,0
110
30
PL
II2E3B/P
G 20
20
-
16,0
320
26
-
6,0
110 y abrir ½ v.
41
G 30/G 31
37
-
16,0
190
22
-
6,0
110
30
(Grupo 1): BG - EE - FI - HR - LT - LV - MK - NO - RO - SE- SI - SK - TR
(Grupo 2): CY - CZ - ES - GB - GR - IE - IT - PT

12
