Fanaway LD-0003-11/WH/GS Service manual

Retracting Blade Ceiling Fan and Light
Deckenventilator und Lampe mit versenkbaren Flügelblättern
Ventilateur de plafond àpales rabattables avec luminaire
Ventilador de techo con paletas retráctiles y lámpara
Ventilatore da soffitto a pale retrattili e lampadario
Plafondventilator met intrekbare bladen en licht
GB
Installation Instruction Manual ...................................................................................................... 2
D
Installationsanleitung .....................................................................................................................11
F
Guide d’installation.........................................................................................................................20
E
Manual de instrucciones de instalación..........................................................................................29
I
Manuale delle istruzioni di installazione..........................................................................................38
NL
Installatiehandleiding.......................................................................................................................47
EVO3 Version 1.1 –WS –Last updated on May 30, 2012 –© Copyright 2012 –Fanaway

2
IMPORTANT SAFETY INSTRUCTIONS
1) This appliance is NOT intended for use by persons (including children) with reduced physical, sensory or
mental capabilities, or lack of experience and knowledge, unless they have been given supervision or
instruction concerning use of the appliance by a person responsible for their safety.
2) The all-poles disconnection must be incorporated in the fixed wiring in accordance with the wiring rules.
3) Meaning of crossed-out wheeled dustbin: Do not dispose of electrical appliances as unsorted municipal
waste, use separate collection facilities. Contact your local government for information regarding the
collection systems available. If electrical appliances are disposed of in landfills or dumps, hazardous
substances can leak into the groundwater and get into the food chain, damaging your health and
well-being.
4) The structure to which the fan is to be mounted must be capable of supporting a weight of 50kg.
5) The fan should be mounted so that the blades are at least 2.3 meters above the floor for Europe.
6) The fan should be mounted so that the blades are at least 2.1meters above the floor for Australia.
7) The fan is designed for indoor use only. Mounting the fan in a situation where it is subject to water or
moisture is dangerous.
8) Only an authorized electrician should execute the installation.
INTRODUCTION
CONGRATULATIONS, as you have just chosen a quality ceiling fan.
BEFORE INSTALLATION

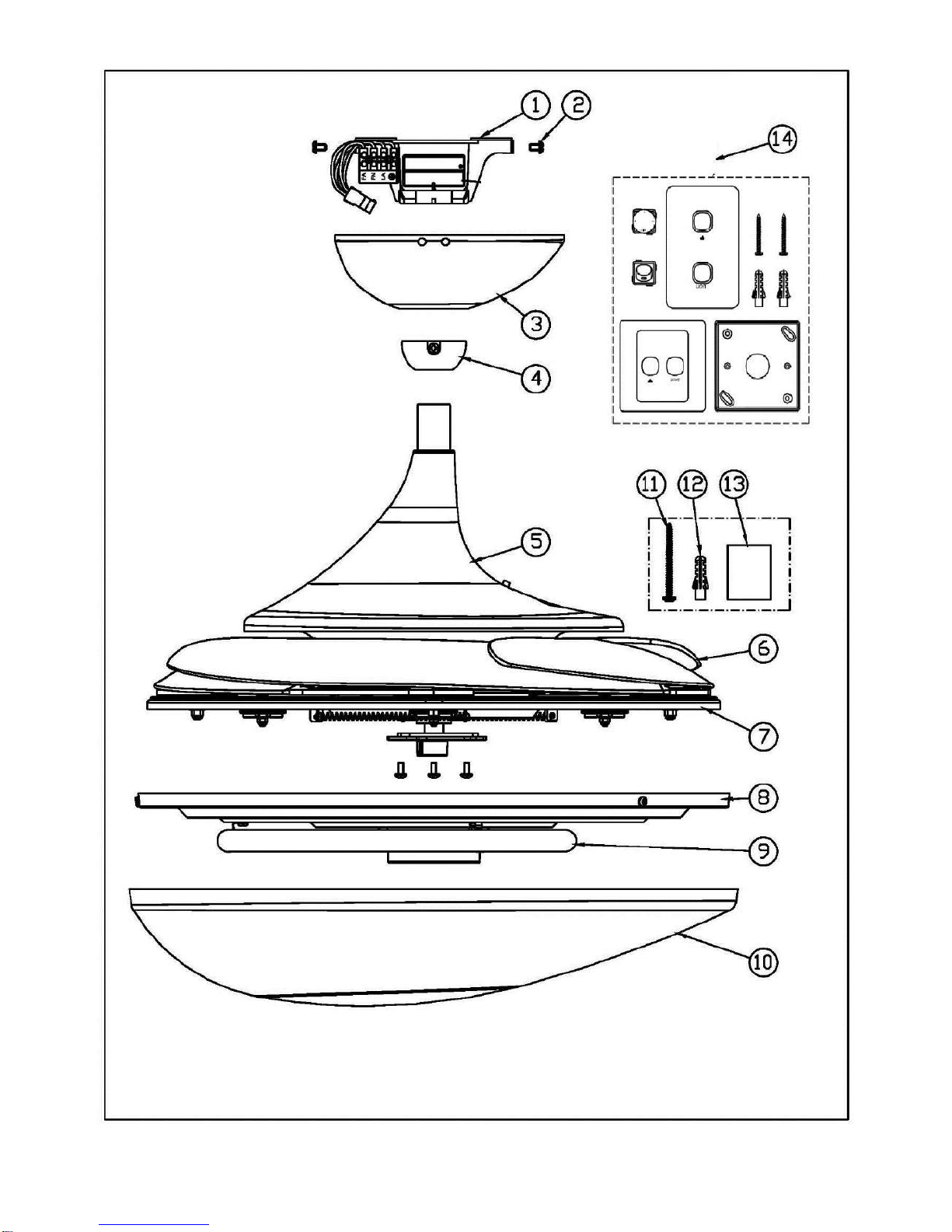

Unpack the fan and carefully identify the parts. Please refer to FIGURE 1.
No.
Description
Qty.
1
Hanging System
1
2
Screws
4
3
Ceiling Canopy
1
4
Ball joint
1
5
Top housing
1
6
Blades
4
7
Retraction Mechanism
1
8
Light Base
1
9
Tube
1
10
Light Dome
1
11
Wood Screws
2
12
Plastic WallAnchor
2
13
Balance Tape
4
14
Wall switch
1

3
Figure 1.

4
Handle the unit assembly which includes motor, retraction mechanism, blades in retracted position and light
kit with care. It is recommended to wear cotton gloves when installing the fan so that fingerprints are not left
on the surface of the fan.
SPECIFICATION
Model
Rated Voltage
Remote
Fan
(watt)
Lamp
LD-0003-11/WH/GS
220-240V, 50HZ
1.5V, AAA X 4
55W
T5 circular lamp, 55W
LD-0003-11/SN/GS
220-240V, 50HZ
1.5V, AAA X 4
55W
T5 circular lamp, 55W
LD-0003-11/CH/GS
220-240V, 50HZ
1.5V, AAA X 4
55W
T5 circular lamp, 55W
INSTALLATION
NOTE: Ensure that the power to the supply wires has been turned off before attempting installation.
INSTALL THE MOUNTING BRACKET
Drill two mounting holes in the ceiling joist and securely
screw the mounting bracket to the ceiling using the
washers and mounting screws provided. The mounting
plate should be able to hold a weight of at least 50kg.
Note- Proper care must be taken when mounting to
concrete ceilings. For safe mounting, these ceilings may
require stronger screws and plastic plug or anchors than
supplied with the product.

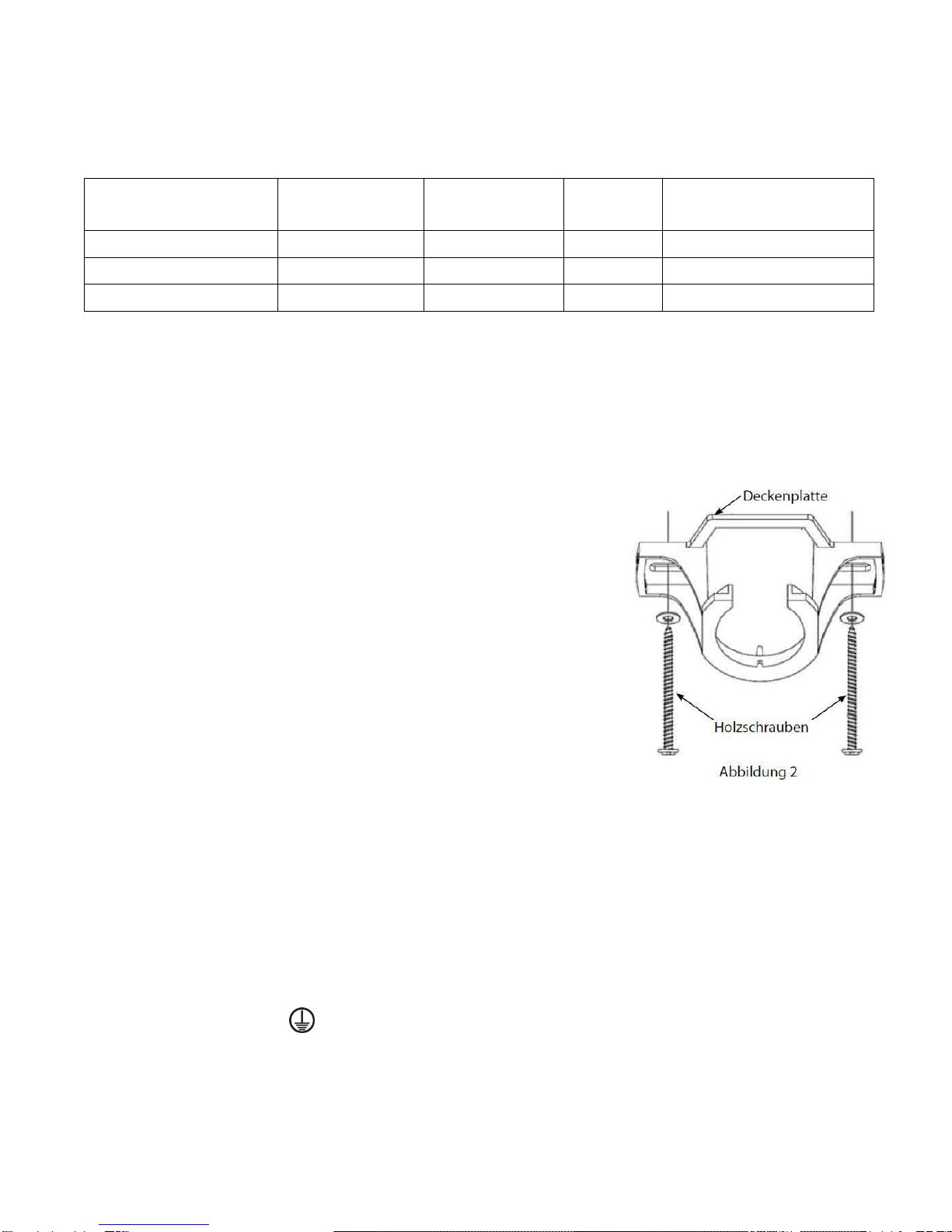

1) Remove ceiling canopy (No. 3 –Fig. 1) by loosening
the 4 screws with slots.
2) Slide the ceiling canopy off.
3) Install mounting bracket (Fig. 2) to ceiling joist via
using long screws provided. Ensure that at least
40mm of the screw is threaded into the support.
WIRING
The wiring can now be installed ready for connection to the terminal block in the ceiling canopy of the fan.
1) Wiring requirement at the terminal block:
- Switched active out from rotary switch speed control “F” to the “L” terminal of the terminal block, on the
mounting bracket.
- Switched active out from wall controller “light” switch, to the “LA” terminal of the terminal block on the
mounting bracket
- Supply Neutral to “N” terminal of the terminal block, on the mounting bracket.
- Earth to “ ” or “E” terminal of the terminal block, on the mounting bracket.
NOTE: AN ISOLATION SWITCH SHOULD BE INSTALLED SOMEWHERE IN THE FIXED WIRING OF A
REMOTE FAN IN CASE REMOTE IS LOST, OR FOR SERVICING OF THE FAN.
NOTE: REMOTE FANS CANNOT BE CONTROLLED BY A SPEED WALLSWITCH OR LIGHT WALL
SWITCH.

5
Figures 3

6
Wiring information between the wall controller and terminal block in the mounting bracket
Ratory switch & Capacitor wiring diagram

7

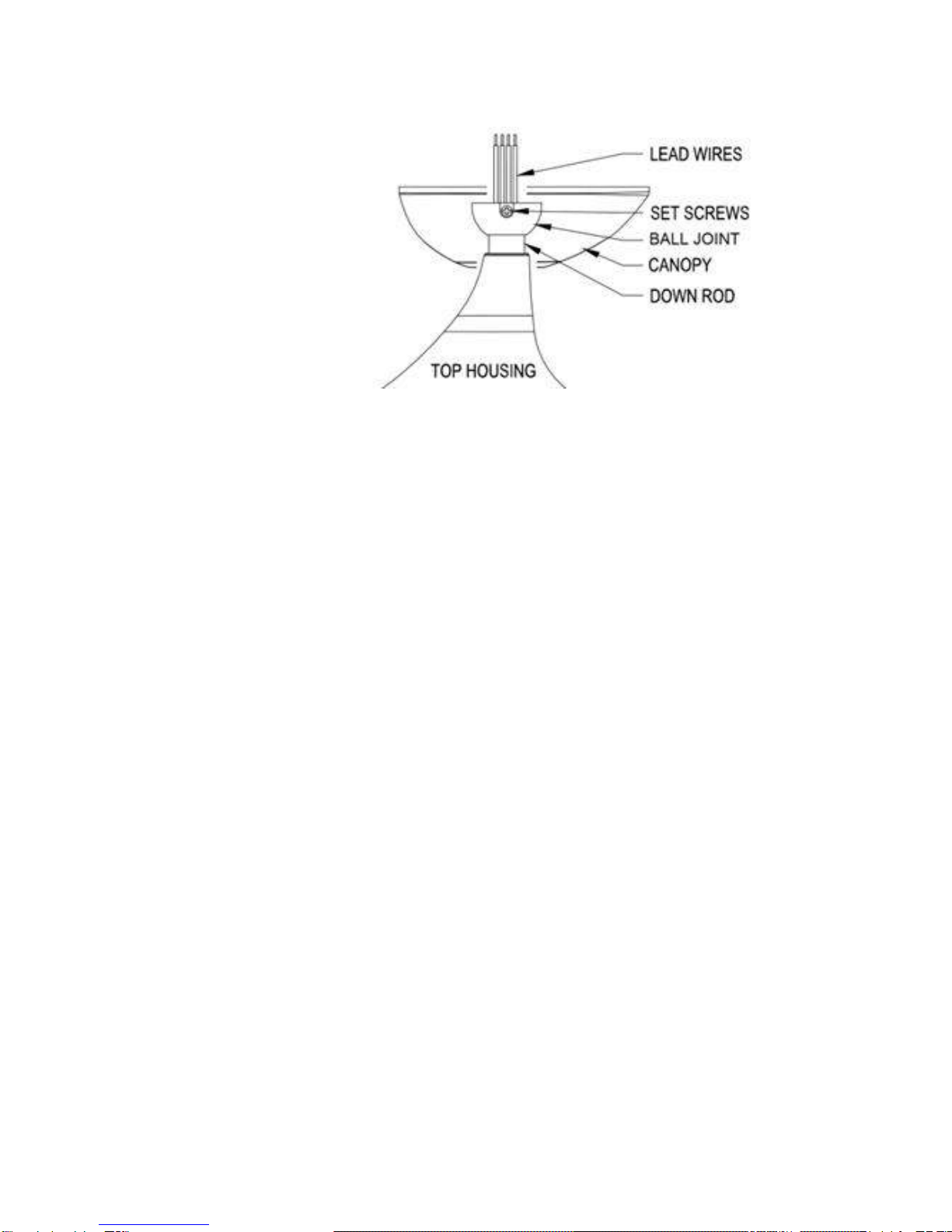

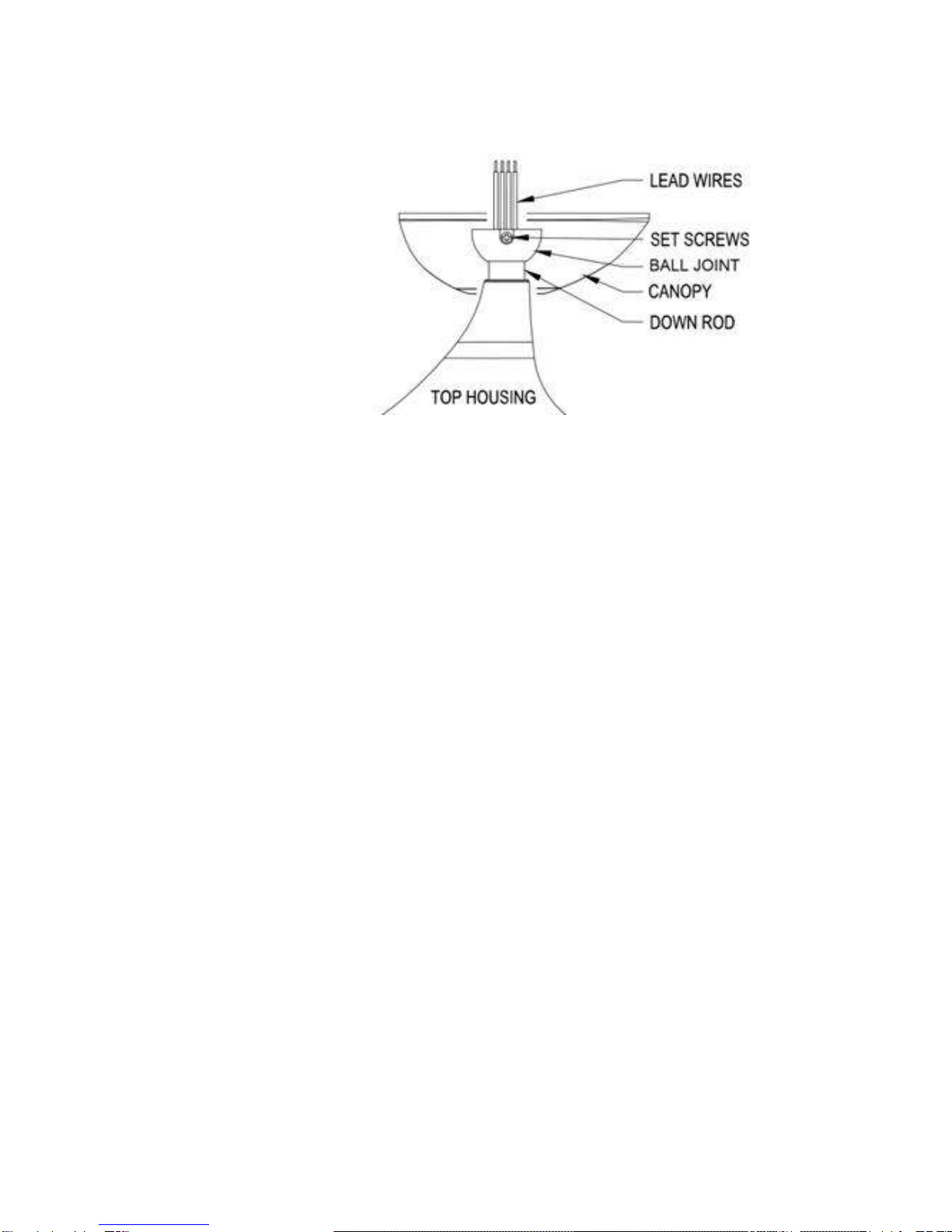

INSTALL THE CANOPY
Loose ball joint via loosening the set screw. Insert the lead wires and down rod through canopy, and then
secure ball joint back to down rod.
Figure 4
INSTALL THE FAN TO MOUNTING BRACKET ON CEILING
1) Lift the fan to the ceiling and seat the ball joint in mounting bracket socket, make sure the tab on the
mounting bracket socket is properly seated in the groove in the ball joint.
2) Connect the male plug (Fan Motor) and female plug (Mounting bracket) together (No. 1 - Fig. 3).
3) Then attach the ceiling canopy (No.3–Fig. 1) onto themounting bracket. Align the 4 holes and then install
the 4 screws.Tighten all four screws firmly.

8
INSTALL THE LIGHT BASE TO FAN
1. Loose the screw (1-Fig.5, arrow mark) from base
bracket. Align two slot screws with the keyhole slots
of light base.
2. Turn the light base counterclockwise until slot screws
are firmly at the end of slots.
3. Then secure back screw 1 to the base bracket.
Tighten all three screws. Do not over-tighten.
4. Connect the upper plug from motor to the lower plug
in the light base.
NOTE: there are two arrow marks for screw hole of light
base and screw hole of light base bracket. They are to
identify installation direction of light base
INSTALL THE LIGHT DOME TO LIGHT BASE
Finally install the light dome to light
base via turning it clockwise.
NOTE: There are two arrow marks for
screw head of light base and slot of
light dome. They are to identify
installation direction of light dome.
Figure 6
CHANGE THE BULB
Unplug the lamp socket from circular lamp. Pull the
circular lamp out from spring clips. Finally replace it with
new circular lamp.

9
REVERSE FUNCTION
Your ceiling can operate either in fan mode or reverse fan mode.
SUMMER Mode: The reverse switch shall be in “down” (SUMMER) position to make the fan rotate in the
anticlockwise direction. The airflow will be directed downwards, for cooling in summer.
WINTER Mode: The reverse switch shall be “up” (WINTER) position to make the fan rotate in clockwise
direction. The airflow will be directed upwards, for energy conservation in winter.
USING YOUR CEILING FAN
FAN WALL CONTROL
Turn on the power and check the operation of the fan.
• OFF Position – fan off
• 3rd Position –low medium fan speed
• 2nd Position – medium fan speed
• 1st Position – high fan speed
Light Control
• Toggle Switch – on/off
AFTER INSTALLATION
WOBBLE:
The fan blades have been adjusted in the factory to minimize any wobble.
NOTE: CEILING FANS TEND TO MOVE DURING OPERATION DUE TO THE FACT THAT THEY ARE
MOUNTED ON A RUBBER GROMMET. IF THE FAN WAS MOUNTED RIGIDLY TO THE CEILING IT
WOULD CAUSE EXCESSIVE VIBRATION. MOVEMENT OF A FEW CENTIMETRES IS QUITE
ACCEPTABLE AND DOES NOT SUGGEST ANY PROBLEM.
TO REDUCE THE FAN WOBBLE: PLEASE CHECK THAT ALL SCREWS WHICH SECURED THE
MOUNTING BRACKET AND DOWN ROD ARE SECURE.
BALANCING A WOBBLING CEILING FAN:
For your convenience, a Balancing Kit is included; please
follow this procedure when balancing the fan:
1) Install fan without light dome before balancing the fan.
2) Define the base plate into four areas (point A, B, C & D).
Use one weight from the balance kit to lightly stick on the
edge of the base plate (say point A), if the wobble
worsens, then take off the balance kit and lightly stick it
on the opposite side (say point B); if the wobble is worse,
then go to the adjacent point C or D, if the wobble gets

10
better, then securely stick on the weight at this location on the base plate.
3) After balancing the fan, assemble the light dome to the light base.
NOISE:
When it is quiet (especially at night) you may hear occasional small noises. Slight power fluctuations and
frequency signals superimposed in the electricity for off-peak hot water control, may cause a change in fan
motor noise. This is normal. Please allow a 24-hour “breaking -in” period, most noises associated with a new
fan disappear during the time. The manufacturer’s warranty covers actual faults that may develop and NOT
minor complaints such as hearing the motor run –All electric motors are audible to some extent.
CARE AND CLEANING
1) Periodic cleaning of your ceiling fan is the only maintenance required. Use a soft brush or lint free cloth to
avoid scratching the paint finish. Please turn off electricity power when you do so.
2) Do not use water when cleaning your ceiling fan. It could damage the motor or the blades and create the
possibility of an electrical shock.
3) Motor has permanently lubricated ball bearing. No need to oil
NOTE: Always turn off the power and disconnect the female plug 1 and male plug 1 before attempting to clean
your fan.
WARRANTY CONDITIONS
IN AUSTRALIA / NEW ZEALAND CUSTOMER –Please refer to the separated WARRANTY STATEMENT.
IN EUROPE –If you are a European Customer Please contact the retail outlet where the fan was purchase for
warranty service.

11
WICHTIGE SICHERHEITSHINWEISE
1) Dieses Gerät ist NICHT für den Gebrauch durch Personen (einschließlich Kinder) geeignet, die über
eingeschränkte körperliche, sensorische oder mentale Fähigkei ten oder über mangelnde Erfahrung und
Kenntnisse verfügen, es sei denn, ihr Gebrauch des Gerätes wird durch eine Person, die für deren
Sicherheit verantwortlich ist, entsprechend beaufsichtigt oder angeleitet.
2) Laut Schutzvorschrift muss bei der Festverdrahtung die allpolige Trennung verwendet werden.
3) Bedeutung des durchgestrichenen Müllbehälters auf Rollen: Geben Sie elektrische Geräte nicht in den
Hausmüll (Restmüll), sondern achten Sie auf umweltgerechte Entsorgung. Falls Sie sich hierzu nicht
sicher sind, erkundigen Sie sich bei Ihrer örtlichen Behörde nach den sachgerechten
Entsorgungsmöglichkeiten. Elektrische Geräte, die auf eine Müllhalde geworfen werden, können
Gefahrstoffe in das Grundwasser abgeben, die in die Nahrungskette gelangen und dadurch
gesundheitsschädlich sind.
4) Die Decke, an die dieser Ventilator befestigt werden soll, muss ein Gewicht von 50 kg tragen können.
5) In Europa sollte der Ventilator so an der Decke befestigt werden, dass sich die Ventilatorflügel
mindestens 2,3m über dem Boden befinden.
6) In Australien sollte der Ventilator so an der Decke befestigt werden, dass sich die Ventilatorflügel
mindestens 2,1m über dem Boden befinden.
7) Der Ventilator ist ausschließlich für die Verwendung im Innenbereich konstruiert. Es ist gefährlich, de n
Ventilator in Umgebungen zu installieren, in denen er Wasser oder Feuchtigkeit ausgesetzt ist.
8) Die Installation sollte nur von einem befugten Elektriker vorgenommen werden.
EINFÜHRUNG
HERZLICHEN GLÜCKWUNSCH zum Kauf eines hochwertigen Deckenventilators.
VOR DER INSTALLATION
Packen Sie den Deckenventilator aus und verschaffen Sie sich einen Überblick über die Teile. Siehe
ABBILDUNG 1.
Beschreibung
Menge
1
Befestigungssystem
1
2
Schrauben für Schraubenschlitze
4
3
Abdeckung zur Decke
1
4
Kugelgelenk
1
5
Geräteabdeckung
1
6
Flügelblätter
4
7
Einzugsmechanismus
1
8
Leuchten-Grundplatte
1
9
Leuchtstoffring
1
10
Leuchtenabdeckung
1
11
Holzschrauben
2
12
Plastikwanddübel
2
13
Ausgleichsband
4
14
Wandregler
1

12
Abbildung 1

13
Bitte beim Umgang mit dem Gerät, einschließlich Motor, Einzugsmechanismus, den eingezogenen
Flügelblättern und der Leuchte vorsichtig umgehen. Es empfiehltsich,bei der Installation desVentilators
Baumwollhandschuhe zu tragen, damit keine Fingerabdrücke auf der Oberfläche des Ventilators
hinterlassen werden.
Technische Daten
Nennspannung
Fernbedienung
Ventilator
(Watt)
Lampe
LD-0003-11/WH/GS
220-240V, 50HZ
1.5V, AAA X 4
55W
T5 Ringlampe, 55 W
LD-0003-11/SN/GS
220-240V, 50HZ
1.5V, AAA X 4
55W
T5 Ringlampe, 55 W
LD-0003-11/CH/GS
220-240V, 50HZ
1.5V, AAA X 4
55W
T5 Ringlampe, 55 W
INSTALLATION
HINWEIS: Bitte beachten Sie, dass die Stromzufuhr abgeschaltet wurde, bevor Sie mit der ]Installation be-
ginnen.
INSTALLATION DER DECKENBEFESTIGUNG
Zwei Befestigungslöcher in den Deckenbalken bohren und Deckenplatte
mit den mitgelieferten Unterlegscheiben und Befestigungsschrauben an
der Decke fest schrauben. Die Halterung sollte eine Tragkraft von
mindestens 50 kg haben.
Hinweis: Bei Befestigung an Betondecken muss mit besonderer Sorgfalt
vorgegangen werden. Zur sicheren Befestigung an Betondecken werden
evtl. größere Schrauben und/oder Dübel mit einer höheren Belastbarkeit
benötigt, als die mitgelieferten.
1) Abdeckung zur Decke (Nr. 3 –Abbildung 1) durch Lockerung der 4
Schrauben mit Einkerbungen entfernen.
2) Die Abdeckung zur Decke zur Seite schieben.
3) Deckenplatte (Abbildung 2) mit den mitgelieferten langen Schrauben
an einem Deckenbalken befestigen. Darauf achten, dass die
Schrauben mindestens 4 cm tief in der Decke verankert sind.
VERKABELUNG
Die Kabel können nun zur Verbindung am Anschlussblock in der Deckenabdeckung des Ventilators verlegt
werden. 1) Voraussetzungen zur Verkabelung am Anschlussblock:
-Eingeschaltet, mit “F“ bezeichneter Ausgang vom Geschwindigkeitsdrehregler zu mit “L” bezeichneter
Klemme am Anschlussblock der Halterung.
-Eingeschaltet, mit “Licht“ bezeichneter Ausgang vom Wandregler-Schalter zur mit “LA“ bezeichneten
Klemme am Anschlussblock der Halterung.
-Nullleiter an mit “N“ bezeichnete Klemme am Anschlussblock der Halterung.
-Erdungsleiter an mit “ ” oder “E” bezeichnete Klemme am Anschlussblock der Halterung.
HINWEIS: FÜR DEN FALL, DASS DIE FERNBEDIENUNG VERLOREN GEHT ODER DER VENTILATOR
GEWARTET WERDEN MUSS, SOLLTE IN DER FESTVERDRAHTUNG EIN TRENNSCHALTER
EINGEBAUT WERDEN.
HINWEIS: DECKENVENTILATOREN MIT FERNBEDIENUNG KÖNNEN NICHT MIT EINEM
WANDSCHALTER BEDIENT WERDEN (GESCHWINDIGKEIT ODER LICHT).

14
Abbildung 3

15
Anschlusshinweise für die Verschaltung zwischen Wandsteuerung und Anschlussblock in der
Halterung.
English
German
Fan
Ventilator
Wall Controller
Wandregler
Terminal block in mounting bracket
Klemmleiste (an Aufhängevorrichtung)
SUPPLY INPUT 220-240VAC
220 –240 VAC NETZSPANNUNG
Rotary switch
Ventilator schalter
Light switch
Licht schalter
L (Fan Live)
L (Ventilator phase)
N(Fan & Light neutral)
N(Ventilator & Licht Neutral)
LA(Light live)
LA(Licht phase)
(Earth)
(SCHUTZLEITER –ERDE)

16
INSTALLATION DER ABDECKUNG
Lösen Sie die Kugelverbindung indem Sie die Arretierschraube lösen. Führen Sie die Kabel durch die das
Verlängerungsrohr und die Abdeckung, und befestigen Sie die untere Hängestange wieder an der
Kugelverbindung.
Abbildung 4
BEFESTIGUNG DES VENTILATORS AN DER DECKENPLATTE
1) Den Ventilator zur Decke hoch heben und das Kugelgelenk in die Fassung der Deckenplatte setzen.
Darauf achten, dass die Nase an der Fassung der Deckenplatte richtig in der Kerbe des Kugelgelenks
sitzt.
2) Verbinden Sie den Steckier (Ventilator-Motor) mit der Buchse (Halterung) (Nr. 1 –Abb. 3)
3) Bringen Sie anschließend die Deckenabdeckung (Nr. 3 –Abb. 1) an der Halterung an. Richten Sie die 4
Bohrungen auf die Löcher der Halterung aus und führen Sie die 4 Schrauben ein. Ziehen Sie alle 4
Schrauben fest.

17
BEFESTIGUNG DER LEUCHTEN-GRUNDPLATTE AM VENTILATOR
1) Die Schraube (1 –Abbildung 5) von der Halterung an
der Grundplatte lockern. Die beiden Schlitzschrauben
auf die besonders gekerbten Schlitze an der
Leuchten-Grundplatte ausrichten.
2) Die Leuchten-Grundplatte entgegen dem
Uhrzeigersinn drehen, bis die Schlitzschrauben fest
am Ende der Schlitze sitzen.
3) Dann die hintere Schraube 1 an der Halterung der
Grundplatte sichern. Alle drei Schrauben festziehen.
Nicht zu fest drehen.
4) Den oberen Stecker vom Motor mit dem unteren
Stecker in der Leuchten-Grundplatte verbinden.
BEFESTIGUNG DER LEUCHTENABDECKUNG AN DER LEUCHTEN-GRUNDPLATTE
Installieren Sie abschließend die
Leuchtenabdeckung an der Halterung, indem
Sie die Abdeckung im Uhrzeigersinn drehen.
ANMERKUNG: Sie sehen zwei
Pfeilmarkierungen für die Schraubenköpfe der
Leuchtenbasis und die Schlitze der
Leuchtenabdeckung. Diese zeigen die
Drehrichtung für die Installation der
Leuchtenabdeckung an.
Abbildung 6
AUSTAUSCH DER LEUCHTSTOFFRÖHRE
Die Fassung der Lampe aus der Ringlampe
herausziehen. Dann die Ringlampe von den
Federklammern lösen. Abschließend die
Leuchtstoffröhre gegen eine neue austauschen..

18
RÜCKLAUFFUNKTION
Der Ventilator kann sowohl im Vorlauf als auch im Rücklauf betrieben werden.
SOMMERBETRIEB: Wenn der Schalter für die Rücklauffunktion auf “down” (SOMMER) steht, dreht der
Ventilator sich gegen den Uhrzeigersinn. Die Luftbewegung wird nach unten gelenkt und bringt im Sommer
den gewünschten Abkühlungseffekt.
WINTERBETRIEB: Wenn der Schalter für die Rücklauffunktion auf “up” (WINTER) steht, dreht sich der
Ventilator im Uhrzeigersinn. Die Luftbewegung wird nach oben gelenkt, um im Winter Energie zu sparen.
BETRIEB DES DECKENVENTILATORS
WANDREGLER DES VENTILATORS
Schalten Sie den Storm ein und überprüfen Sie den Betrieb des
Ventilators.
• OFF Position – Ventilator ist ausgeschaltet
• 3. Position – niedrige Ventilatordrehzahl
• 2. Position – mittlere Ventilatordrehzahl
• 1. Position – hohe Ventilatordrehzahl
Lichtsteuerung
• Kippschalter – on/off (ein/aus)
NACH DER INSTALLATION
WACKELN:
Die Flügelblätter des Ventilators wurden ab Werk angepasst, um ein Wackeln möglichst zu vermeiden.
HINWEIS: DA DECKENVENTILATOREN AN EINER GUMMI-ISOLIERSCHEIBE MONTIERT SIND,
TENDIEREN SIE DAZU, WäHREND DES BETRIEBS IN BEWEGUNG ZU SEIN. FALLS DER
VENTILATOR ZU FEST AN DER DECKE BEFESTIGT WIRD, KANN DIES ZU ÜBERMäSSIGER
VIBRATION FÜHREN. MEHRERE ZENTIMETER BEWEGUNGSSPIELRAUM SIND AKZEPTABEL UND
STELLEN KEIN PROBLEM DAR.
REDUZIEREN VON WACKELN: ÜBERPRÜFEN SIE, OB ALLE SCHRAUBEN DER
BEFESTIGUNGSPLATTEN UND DES HäNGEROHRS FEST SITZEN.
AUSBALANCIEREN EINES WACKELNDEN DECKENVENTILATORS:
Ein Werkzeug zum Auswuchten des Deckenventilators ist mitgeliefert. Gehen Sie beim Auswuchten wie folgt
vor:
1) Den Ventilator vor dem Auswuchten ohne die Leuchtenabdeckung installieren.

19
2) Die Grundplatte in vier Bereiche einteilen (A, B, C, D).
Eines der Gewichte zum Auswuchten an den Rand der
Grundplatte (z. B. im Bereich A) kleben. Falls der
Ventilator dann stärker wackelt, das Gewicht auf die
gegenüberliegende Seite (z. B. B) kleben. Falls der
Ventilator dann noch stärker wackelt, das Gewicht auf
die anderen Bereiche (z. B. C oder D) kleben. Wenn der
Ventilator weniger stark wackelt, dann das Gewicht an
dieser Stelle der Grundplatte befestigen.
3) Nach dem Auswuchten des Ventilators die
Leuchtenabdeckung auf der Leuchten-Grundplatte
befestigen.
GERÄUSCHE
In einer geräuscharmen Umgebung kann es gelegentlich (vor al lem nachts) vorkommen, dass leise
Geräusche des Ventilators zu vernehmen sind. Das Geräusch des Ventilatormotors kann sich durch geringe
Stromschwankungen und Abweichungen in der Stromfrequenz ändern. Das ist völlig normal. Die meisten
Geräusche eines neue n Ventilators verschwinden nach einer „Eingewöhnungszeit“ von etwa 24 Stunden.
Die Garantie des Herstellers erstreckt sich auf tatsächliche Fehler, die u. U. auftreten können, und NICHT
auf geringfügige Beschwerden wie zum Beispiel hörbare
Motorgeräusche. Jeder Elektromotor ist in gewissem Umfang hörbar.
REINIGUNGS- UND PFLEGEHINWEISE
1) Außer gelegentlicher Reinigung bedarf dieser Ventilator keiner Wartung. Verwenden Sie hierfür eine
weiche Bürste oder einen fusselfreien Lappen, damit die Oberfläche nicht verkratzt wird. Der Ventilator
sollte zur Reinigung ausgeschaltet werden.
2) Den Ventilator nicht mit Wasser reinigen. Wasser kann den Motor oder die Flügelblätter beschädigen und
zu Stromschlägen führen.
3) Der Motor hat dauergeschmierte Kugellager. Er muss nicht geölt werden.
HINWEIS: Unterbrechen Sie die Stromzufuhr und trennen Sie den Stecker (1) von der Buchse (1), bevor der
Ventilator gereinigt wird.
WARRANTY CONDITIONS
IN AUSTRALIA / NEW ZEALAND CUSTOMER –Please refer to the separated WARRANTY STATEMENT.
IN EUROPA –Falls Sie ein Kunde in Europa sind, dann treten Sie für eventuelle Garantieleistungen bitte mit
dem Fachgeschäft in Kontakt, bei dem Sie den Ventilator gekauft haben.

20
RECOMMANDATIONS DE SÉCURITÉ IMPORTANTES
1) Cet appareil N’est PAS destiné à être utilisé par des personnes (y compris des enfants) avec des
capacités physiques, sensorielles ou mentales limitées, ou un manque d’expérience et de
connaissances, à moins qu’ils ne bénéficient de la supervision ou qu’il ne leur ait été dispensé des
instructions concernant l’utilisation de l’appareil par une personne responsable de leur sécurité.
2) La déconnexion tous pôles doit être intégrée au câblage fixe conformément aux règles de câblage.
3) Signification de l’icône « Poubelle à roulettes barrée »Ne pas jeter les appareils électriques avec les
déchets municipaux non-triés ; utilisez des installations de ramassage séparées. Contactez votre mairie
pour obtenir des informations relatives aux systèmes de ramassage disponibles. Si les appareils
él ectriques sont jetés dans des décharges sauvages ou publiques, des substances dangereuses
peuvent pénétrer dans la nappe phréatique ainsique dans la chaîne alimentaire, et nuire àvotre santéet
votre bien-être.
4) La structure dans laquelle le ventilateur doit être montédoit pouvoir supporter un poids de 50kg.
5) Le ventilateur doit être installéde manière àce que les pâles soient au moins à 2,3 mètres au dessus du
sol en Europe.
6) Le ventilateur doit être installéde manière àce que les pâles soient au moins à 2,1 mètres au dessus du
sol en Australie.
7) Le ventilateur et conçu pour utilisation en intérieur uniquement. Monter le ventilateur dans un
environnement où il est exposé à l’eau ou à l’humidité est dangereux.
8) Le ventilateur doit être installéuniquement par un électricien qualifié.
INTRODUCTION
FÉLICITATIONS, vous venez d’acquérir un ventilateur de plafond de qualité.
AVANT L’INSTALLATION
Déballez le ventilateur avec précaution et identifiez les différentes pièces. Veuillez vous en référer àla
FIGURE 1.
Description
Qté.
1
Système de suspension
1
2
Vis des fentes de fixation
4
3
Garniture de plafond
1
4
Rotule
1
5
Garniture d’unité
1
6
Pales
4
7
Mécanisme de rétraction
1
8
Support luminaire
1
9
Anneau tube fluorescent
1
10
Dôme lumineux
1
11
Vis àbois
2
12
Cheville murale en plastique
2
13
Ruban d’équilibrage
4
14
Interrupteur mural
1
