Fanaway VEIL User manual

For customer support, please contact:
Tel: [phone] Email: [email protected] www.beaconlighting.us.
US Patent 8317470, 8807938, 8790085, 9255584, 8851841
V1.0 (06/2021)
FANAWAY VEIL
CEILING FAN
•INSTALLATION
•OPERATION
•MAINTENANCE
•WARRANTY INFORMATION
CAUTION
READ INSTRUCTIONS CAREFULLY FOR SAFE
INSTALLATION AND FAN OPERATION.

Fanaway Corbelle Installation Instructions
2 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
THANK YOU FOR PURCHASING
Thank you for purchasing this quality Fanaway product. To ensure correct function and safety, please
read and follow all instructions before assembly, installation and use of this ceiling fan. Please keep
instructions for future reference.
SAFETY PRECAUTIONS
Read and Save These Instructions
This product conforms to UL standard 507 and CSA STD. C22.2 NO.113.
1. WARNING -To avoid possible electrical shock, before installing or servicing your fan, disconnect the
power by turning off the circuit breaker of the fuse box to the outlet box.
2. WARNING - To reduce the risk of fire, electric shock, or personal injury, mount to outlet box marked
“acceptable for fan support of 50 lbs (22.7 kg) or less” and use the mounting screws provided with
the outlet box and/or support directly from building structure. Most outlet boxes commonly used for
the support of luminares may not be acceptable for fan support and may need to be replaced.
Consult a qualified electrician if in doubt.
3. WARNING - To reduce the risk of fire or electric shock, do not use this fan with any solid-state
speed control device.
4. WARNING - To reduce the risk of personal injury, do not bend the blade brackets when installing the
blade brackets balancing the blades, or cleaning the fan. Do not insert foreign objects in between
rotating fan blades.
5. CAUTIONS - All wiring must be in accordance with the National Electrical Code (ANSI/NFPA 70)
and local electrical codes. If you are unfamiliar with wiring, use a qualified electrician.
6. To reduce the risk of injury to person, the fan must be mounted with a minimum of 7 feet clearance
from the bottom edge of the blades to the floor.
7. After marking electrical connections, spliced conductors should be turned upward and pushed
carefully up into the outlet box. The wires should be spread apart with the grounded conductor and
the equipment-grounding conductor on one side of the outlet box.
8. This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to part 15 of the FCC rules. These limits are to provide reasonable protection against
harmful interference in a residential installation. This equipment generates, uses and can radiate
radio frequency energy and if not installed and used in accordance with the instructions may cause
harmful interference to radio communications.
9. CAUTION - To reduce the risk of electric shock, disconnect the electrical supply circuit to the fan
before installing light kit.
10. The light kit plate weight is 8.75 kg.

Fanaway Corbelle Installation Instructions
3 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
PARTS LIST
•Unpack your ceiling fan and carefully. Remove all parts and hardware.
•Lay out all the components on a smooth surface and make sure there are no components missing
before assembling. If parts are missing, return the complete product to the place of purchase for
inspection or replacement.
•Check whether the ceiling fan has been damaged during transport. Do not operate/install any
product which appears damaged in any way. Return the complete product to the place of purchase
for inspection, repair or replacement.
•Examine and identify the parts. Please refer to Fig 1.
1
Mounting bracket x 1
9
•Wood screw x 2
2
Canopy x 1
•Machine screw x 2
3
Down rod with ball joint x 1
•Flat washer x 2
4
Bolt and pin cover x 1
•Spring washer x 2
5
Bolt x 1
•Securit hook x 1
6
Pin x 1
10
Wire nut x 6 and screws x 2
7
Fan assembly x 1
11
Receiver & Remote x 1 Set
8
Lamp shade and light kit x 1
12
Decoratvie drops x 114
13
LED bulb x 6
Fig. 1

Fanaway Corbelle Installation Instructions
4 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
INSTALLING THE MOUNTING BRACKET
If there isn’t an existing outlet box, then install one using the following instructions:
•Disconnect the power by removing the fuses or turning off the circuit breakers.
•Secure the outlet box (A) (not included) directly to the building structure. Use appropriate fasteners
and materials (not included). The outlet box and its bracing must be able to fully support the weight
of the moving fan (at least 50 lbs). Do not use a plastic outlet box.
•Figures below show three different ways to mount the outlet box (A) (not included).
This fan hanging system supports a maximum 15 degree angled ceiling installation. Fig. 4
NOTE: If you are installing the ceiling fan on a sloped ceiling, you may need a longer downrod to
maintain proper clearance between the tip of the blade and the ceiling.
NOTE: The ceiling fan must be installed in a location so that the blades are spaced 300mm from the tip
of the blade to the nearest objects or walls.
NOTE: For angled ceiling installation, the opening of the mounting bracket (B) must be pointed toward
the peak.
To hang your fan where there is an existing fixture but no ceiling joist, you may need an installation
hanger bar (C) as shown in Fig.5. Make sure the hanger bar you purchase has been designed for use
with ceiling fans.
Fig. 2
Fig. 5
Fig. 3
Fig. 4
Angled ceiling
Maximum 15°

Fanaway Corbelle Installation Instructions
5 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
INSTALLING THE FAN

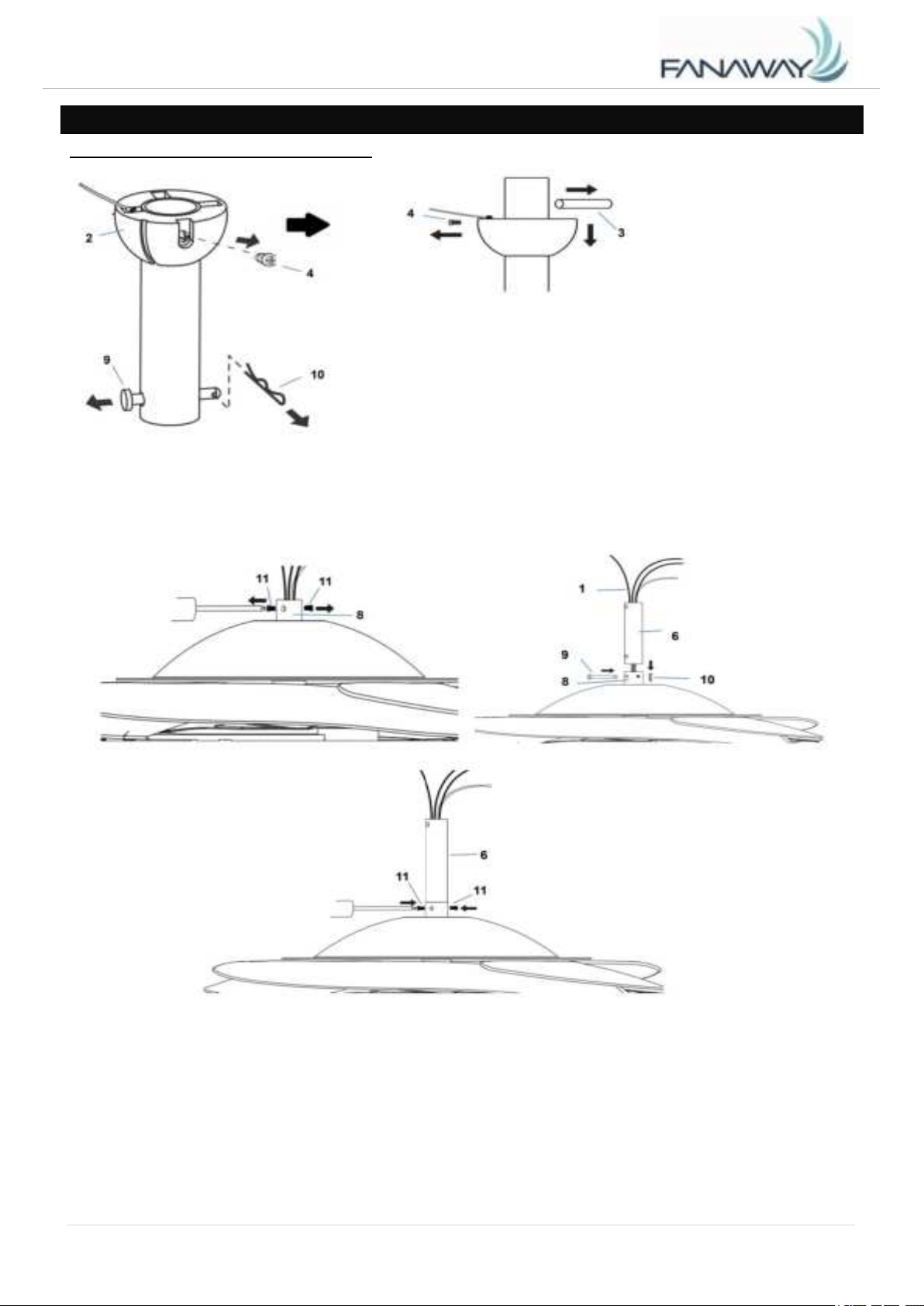

INSTALLING THE DOWN ROD (Fig. 6)
1. Remove the ball joint (2) and dowel pin (3) by loosening the set screws (4) from the down rod (6). Remove
the hitch pin (9) by removing the lock clip (10). NOTE: Do not discard keep these parts, they are required
to reassemble later. (Fig. 6.1)
Fig. 6.1
2. Loosen the set screws (11) on the down rod coupling housing (8). (Fig. 6.2)
3. Carefully feed the fan wires (1) up through the down rod (6). (Fig. 6.3)
4. Assemble the down rod (6) into the down rod coupling housing (8), by inserting and line up the down rod
coupling housing holes with the down rod holes and insert the hitch pin (9) and secure with the lock clip (10).
(Fig. 6.3)
5. Secure the down rod (6) by tightening the set screws (11). (Fig. 6.4)
5. Secure the down rod (6) by tightening the set screws (11). (Fig. 4.4)
Fig. 6.2
Fig. 6.3
Fig. 6.4

Fanaway Corbelle Installation Instructions
6 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
FAN INSTALLATION
LIGHT KIT INSTALLATION (Fig.7 & 8)
1. Loosen the screw (1) from the fan bracket. Align the two slot screws with the keyhole slots (2) of the
light kit bracket. (Fig. 7)
2. Turn the light kit counterclockwise until the slot screws are firmly at the end of the slots (2).
3. Secure screw (1) to the light kit bracket. Tighten all three screws. Do not over-tighten.
Fig. 7

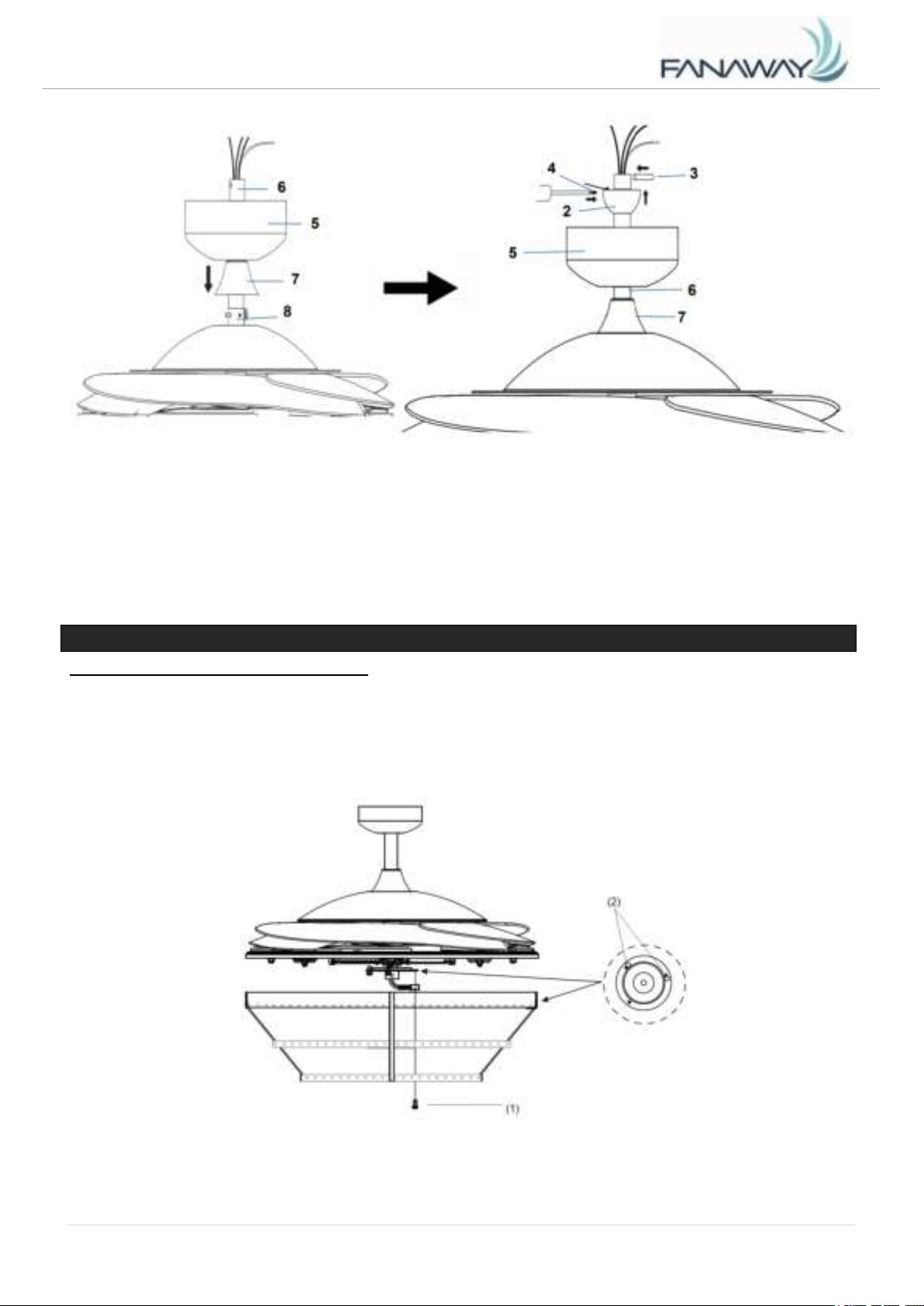

6. Insert the decorative cover (7) onto the down rod (6) to cover the down rod coupling housing (8).(Fig. 6.5)
7. Insert the canopy (5) over the down rod (6) and install the ball joint (2) and dowel pin (3) back onto the
down rod (6) and secure by tightening the set screws (4). (Fig. 6.5 and Fig. 6.6)
Fig. 6.5
Fig. 6.6

Fanaway Corbelle Installation Instructions
7 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
4. Connect the quick connector to the lamp holder part (3). (Fig. 8)
5. Secure the lamp-holder part (3) to the light kit bracket by tightening the 3 screws (4). Do not
over-tighten.
6. Install the globes (5) to the lamp holders. Do not exceed the maximum power rating.
7. Install the decorative drops (6) to the light kit.
HANGING THE FAN
Pass the power supply wires (C) from the ceiling outlet box (B) through the center of the ceiling mounting
bracket (D).
Install the ceiling mounting bracket (D) on the outlet box (B) with the mounting screws (F) provided with
the outlet box and washers (E) provided with fan. Fig. 9
Lift the fan assembly onto the mounting bracket. Ensure the key slot (A) of the hanger ball is positioned
on the key pin (B) of the mounting bracket (C) to prevent the fan from rotating when in operation. Fig.10
Fig. 9
Fig. 10
Fig. 8
Fig. 9

Fanaway Corbelle Installation Instructions
8 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
ELECTRICAL WIRING DIAGRAM
WARNING: To avoid possible electrical shock, be sure you have turned off the power at the main circuit
panel.
Follow the steps below to connect the fan to your household wiring. Use the wire connecting nuts
supplied with your fan. Secure the connectors with electrical tape. Make sure there are no loose wire
strands or connections.

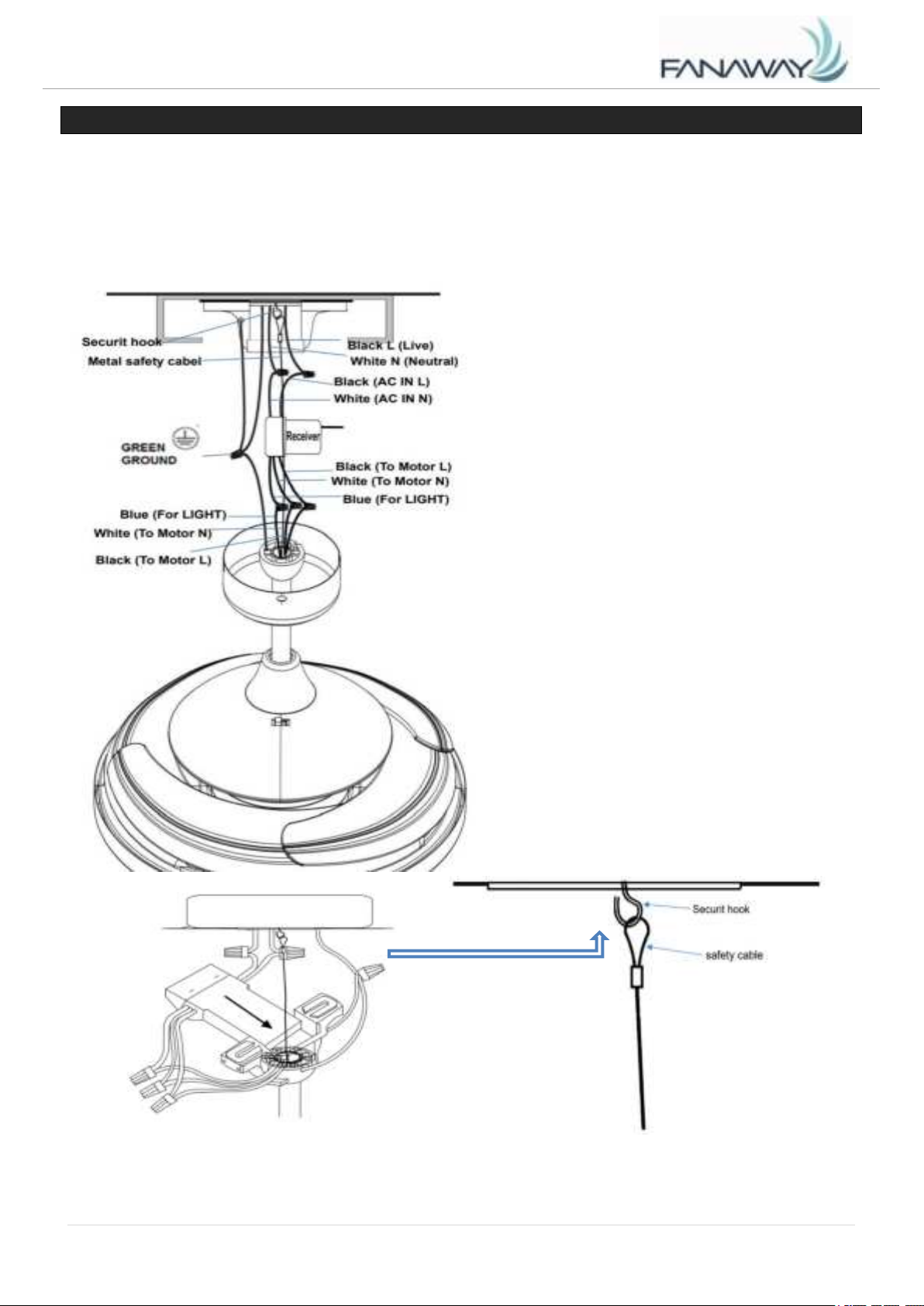

1. Connect the household live supply
wire (black) to receiver input wire (black, AC IN
L) as shown in Fig. 11.
2. Connect the household neutral supply
wire (white) to the receiver input wire (white, AC
IN N).
3. Connect the household ground wire to
the fan bracket ground wire (green) and fan
body ground wire.
4. Connect the reveiver output wire
(black, TO MOTOR L) to motor live input wire
(black, TO MOTOR L).
5. Connect the receiver output wire
(white, TO MOTOR N) to motor neutral input
wire (white, TO MOTOR N)
6. Connect the receiver output wire (blue,
FOR LIGHT) to fan light live input wire (blue,
FOR LIGHT)
7. Pull the metal safety cable on the
security hook, tight the safety cable (Fig.11a &
Fig.11b)
8. After connecting the wires, spread them apart so that the green and white wires are on one side
of the outlet box and the black and blue wires are on the other side.
Fig. 11a
Fig. 11b

Fanaway Corbelle Installation Instructions
9 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
9. Turn the connecting nuts upward and push the wiring into the outlet box.
10. Carefully insert the Remote Receiver above the hanger ball in the remainder spacing in the
mounting bracket. Take care not to damage or loosen any of the wiring.
FINISHING THE INSTALLATION
Slide and align the canopy up to the mounting bracket. Ensure all electrical wiring is tucked inside the
canopy and that the wires are not damaged during this step. Secure the canopy to the hanger bracket
using the screws provided.
USING YOUR CEILING FAN
SETTING DIP SWITCHES
When two or more fans are located near each other, you may desire to have the receiver/transmitter for
each fan set to a different code, so that the operation of one fan does not affect the operation of the other
fans.

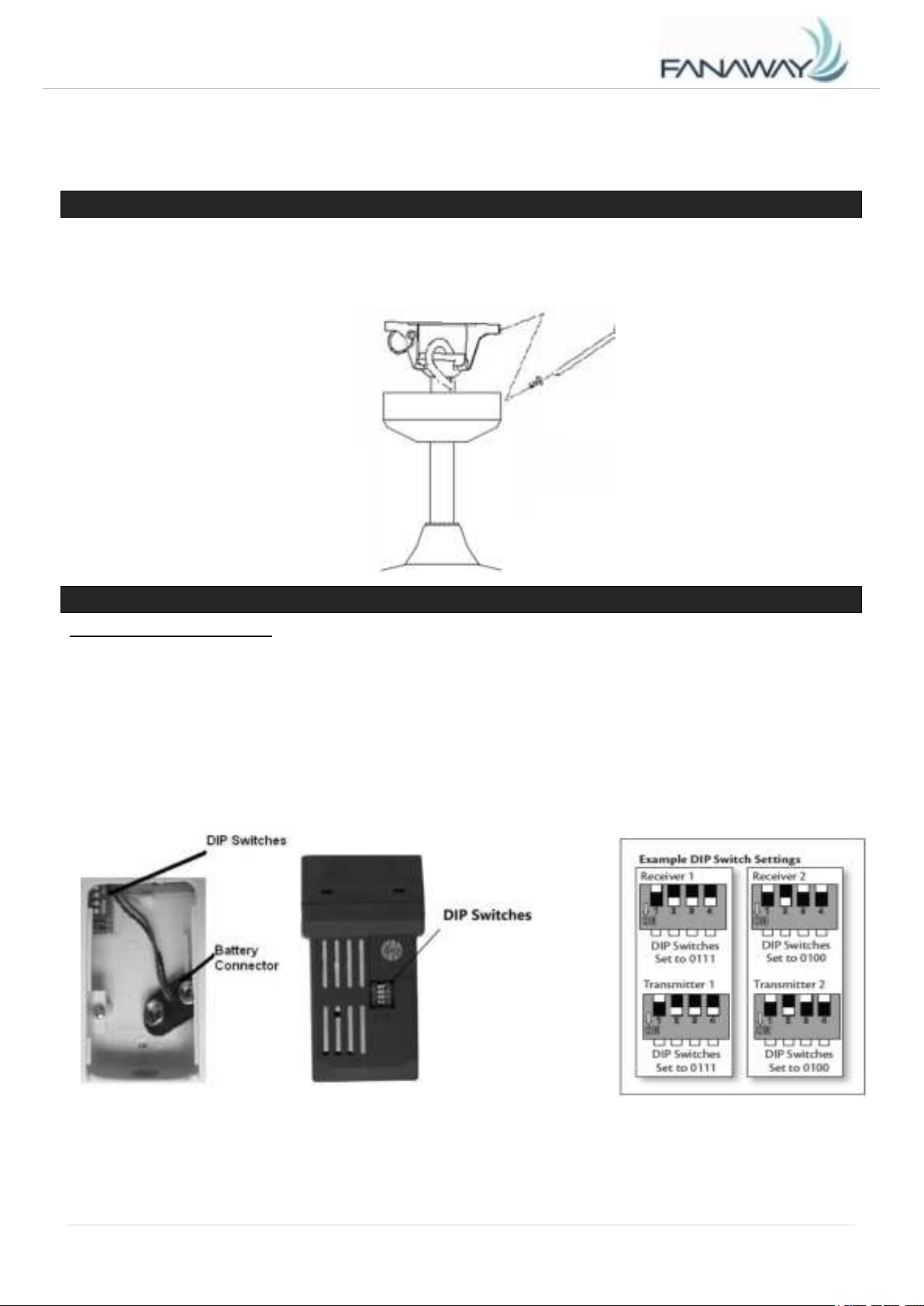

The DIP switches for the receiver are located on the flat surface of the receiver. The DIP switches for the
transmitter are in the battery compartment. Fig. 13.
NOTE: Ensure that the power to the supply wires has been turned off before setting the code.
Change the position of the DIP switches in the remote transmitter and the receiver. Make sure that the
DIP switches match in the remote receiver and transmitter. If they don’t match, the transmitter will not
function. Fig. 14
Fig. 12
Fig. 14
Fig. 13

Fanaway Corbelle Installation Instructions
10 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
INSTALLING THE REMOTE BATTERY
1 x 9V DC (size) battery is required to operate the remote control. Remove the battery cover from the
back of the remote and 1 x 9V DC (size) battery. Ensure the polarities are correct as shown on the
battery connector. (Batteries included.)
OPERATING THE REMOTE:
Before you start using the remote, take the time to read through this section and get familiar with the
buttons and function of each button.
LED Indicator
The red LED indicator on the top of the transmitter will flash when the
buttons are active.
BUTTONS ON THE REMOTE
HI: Press the button to set fan running at High speed.
MED: Press the button to set fan running at Medium speed.
LOW: Press the button to set fan running at Low speed.
OFF: Press the button to turn OFF the fan.
LIGHT CONTROL BUTTON:
Press the button to turn the light ON/OFF.
Press and hold the button to access the light dimming function.
The remote has memory function. If the fan or light is turned off by the isolating switch, it will memorise
and recover the last status when turned on next.
INSTALLING THE TRANSMITTER HOLDER
Install the holder to the wall with two screws provided, hang up the transmitter by the holder.
Fig. 16
Fig. 15

Fanaway Corbelle Installation Instructions
11 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
REVERSING FUNCTION (Fig. 17)
Your ceiling fan can operate in either summer or winter mode.
SUMMER Mode: The reverse switch should be in the SUMMER position to rotate the fan in an
anticlockwise direction. The airflow will be directed downwards, for cooling in summer.
WINTER Mode: The reverse switch should be in the WINTER position to rotate the fan in a clockwise
direction. The airflow will be directed upwards assisting in the circulation of warm air, for energy
conservation in winter.
AFTER INSTALLATION
WOBBLE:
NOTE: ceiling fans tend to move during operation due to the fact that they are mounted on a rubber
grommet. If the fan was mounted rigidly to the ceiling it would cause excessive vibration. Movement of a
few centimetres is quite acceptable and DOES NOT suggest any problem.
TO REDUCE THE FAN WOBBLE: Please check that all screws which fix the mounting bracket and
down rod are secure.
NOISE:
When it is quiet (especially at night) you may hear occasional small noises. Slight power fluctuations and
frequency signals superimposed in the electricity for off-peak hot water control, may cause a change in
fan motor noise. This is normal. Please allow a 24-hour “breaking -in” period, most noises associated
with a new fan disappear during this time. All electric motors are audible to some extent. Please note
that this is not a product fault, and as such is not covered under warranty.
Fig. 17

Fanaway Corbelle Installation Instructions
12 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
CARE & CLEANING
NOTE: Always turn OFF the power at the mains switch before performing any maintenance or
attempting to clean your fan.
1) Every 6 months periodic cleaning of your ceiling fan is the only maintenance required. Use a soft
brush or lint free cloth to avoid scratching the paint finish. Please turn OFF electricity power when
you do so.
2) Do not soak or immerse your ceiling fan in water or other liquids. It could damage the motor or the
blades and create the possibility of an electrical shock.
3) Ensure that the fan does not come in contact with any organic solvents or cleaners.
4) To clean the fan blade, wipe with only a damp clean cloth with NO organic solvents or cleaners.
5) The motor has a permanently lubricated ball bearing so there is no need to oil.
TECHNICAL INFORMATION
Fan Size
Speed
Volts
（V）
Amps
(A)
Watts
(W)
RPM
CFM
CFM/
W
N.W.
(lbs)
C.F.
BI-48"
FAN-VExxx-
USA-FA
Extra-High
120
0.45
53.78W
207
4096.98
76.18
36.37
5.37
Medium
High
120
0.36
32.55W
160
3084.15
94.75
36.37
5.37
Low
120
0.27
19.33W
119
2127.60
110.06
36.37
5.37
These are approximate measurements. They do not include data for any lamps or fixtures attached to
the ceiling fan.
WARRANTY
1 year warranty covers the entire fan. Please refer to warranty card for the details.

Fanaway Corbelle Installation Instructions
13 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
GRACIAS POR SU COMPRA
Gracias por adquirir este producto Fanaway de calidad. Para garantizar el correcto funcionamiento y la
seguridad de este ventilador de techo, antes de armarlo, instalarlo y usarlo lea y siga todas las
instrucciones. Conserve estas instrucciones para consultas en el futuro.
MEDIDAS DE SEGURIDAD
Lea y conserve estas instrucciones
Este producto cumple con la norma UL 507 y CSA STD. C22.2 N.º113.
1. ADVERTENCIA - Para evitar cualquier posible descarga eléctrica, antes de instalar o reparar su
ventilador desconecte la alimentación apagando el disyuntor del circuito de la caja de fusibles a la
caja de salida.
2. ADVERTENCIA - Para disminuir el riesgo de incendios, descargas eléctricas o lesiones personales,
ármelo en la caja de salida marcada como “apta para soportar ventilador de 50 lbs (22.7 kg) o
menos” y use los tornillos de armado incluidos en la caja de salida y/o instálelo directamente a la
estructura del edificio. La mayoría de las cajas de salida usadas normalmente para instalar
luminarias no son aptas para instalar ventiladores y puede ser necesario reemplazarlas. En caso de
duda, consulte con un electricista calificado.
3. ADVERTENCIA - Para disminuir el riesgo de que se produzcan fuegos o descargas eléctricas, no
use este ventilador con dispositivos de control de velocidad de estado sólido.
4. ADVERTENCIA - Para disminuir el riesgo de que se produzcan lesiones personales, no doble los
soportes de las aspas al instalarlos para equilibrar las aspas o al limpiar el ventilador. No inserte
objetos extraños entre las aspas giratorias del ventilador.
5. PRECAUCIONES - Todo el cableado debe estar conforme con el Código Eléctrico Nacional
(ANSI/NFPA 70) y los códigos eléctricos locales. Si no está familiarizado con el cableado, emplee a
un electricista calificado.
6. Para disminuir el riesgo de sufrir lesiones personales, el ventilador debe ubicarse a una distancia
mínima de 7 pies (2.13 m) entre el borde de la parte inferior de las aspas y el suelo.
7. Después de hacer las conexiones eléctricas, los conductores empalmados se deben voltear hacia
arriba y empujar con cuidado al interior de la caja de salida. Los cables deben estar separados con
el conductor conectado a tierra y el conductor de descarga a tierra de equipos en un lado de la caja
de salida.
8. Este equipo fue probado y se demostró que cumple con los límites de un dispositivo digital de Clase
B, según la parte 15 de las reglas de la FCC. Estos límites se establecieron para proporcionar una
protección razonable contra la interferencia dañina en una instalación residencial. Este equipo
genera, usa y puede radiar energía de frecuencias de radio y, de no instalarse y utilizarse de

Fanaway Corbelle Installation Instructions
14 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
acuerdo con las instrucciones, puede causar interferencia dañina con las comunicaciones de radio.
9. PRECAUCIÓN - Para reducir el riesgo de descarga eléctrica, desconecte el circuito de suministro
eléctrico del ventilador antes de instalar el juego de luces.
10. El peso de la placa del juego de luces es de 8.75 kg.

Fanaway Corbelle Installation Instructions
15 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
LISTA DE PIEZAS
•Desempaque su ventilador de techo con cuidado. Saque todas las piezas y los tornillos.
•Deposite todos los componentes sobre una superficie lisa y verifique que no falta ninguno antes de
iniciar el armado. Si falta alguna pieza, regrese el producto completo al lugar donde lo adquirió para
que lo examinen o reemplacen.
•Compruebe si el ventilador de techo se dañó durante el transporte. No ponga en funcionamiento ni
instale ningún producto que parezca tener algún tipo de daño. Regrese el producto completo al lugar
donde lo adquirió para que lo examinen, reparen o reemplacen.
•Examine e identifique las piezas. Consulte la Fig. 1.
1
1 soporte de armado
9
•2 tornillos para madera
2
1 florón
•2 tornillos de máquina
3
1 varilla descendente con junta de bola
•2 arandelas planas
4
1 cubierta de perno y clavija
•2 arandelas de resorte
5
1 perno
•Gancho de seguridad x 1
6
1 clavija
10
Tuercas para cable x 6 y tornillos x 2
7
1 conjunto de ventilador
11
1 juego de receptor y control remoto
8
1 Pantalla de la lámpara y juego de luces
12
Gotas decorativas x 114
13
Focos LED x 6
Fig. 1

Fanaway Corbelle Installation Instructions
16 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
INSTALACIÓN DEL SOPORTE DE ARMADO
Si no hay ya una caja de salida, instale una siguiendo estas instrucciones:
•Desconecte el suministro eléctrico retirando los fusibles o apagando los disyuntores de circuito.
•Fije la caja de salida (A) (no incluida) directamente a la estructura del edificio. Use fijaciones y
materiales apropiados (no incluidos). La caja de salida y su soporte deben ser capaces de soportar
completamente el peso del ventilador en movimiento (al menos 50 lbs). No use una caja de salida
de plástico.
•Las imágenes siguientes muestran tres tipos distintos de armado de la caja de salida (A) (no
incluida).
Este sistema de cuelgue de ventilador soporta un ángulo máximo de 15 grados en la instalación de
techo. Fig. 4
NOTA: Si va a instalar el ventilador en un techo inclinado, es posible que necesite una varilla
descendente más larga para mantener el espacio necesario entre la punta del aspa y el techo.
NOTA: El ventilador de techo debe instalarse en un lugar donde las puntas de las aspas queden a una
distancia de 300 mm del objeto o pared más cercano.
NOTA: Al instalar en techos en ángulo, la abertura del soporte de armado (B) debe apuntar hacia el
pico.
Para colgar el ventilador donde ya existe una luminaria pero no hay una viga de techo, es posible que
necesite instalar una barra de colgado (C) como se ilustra en la Fig. 5. Asegúrese de que la barra de
colgado que compra se ha diseñado para utilizarse con ventiladores de techo.
Fig. 2
Fig. 5
Fig. 3
Fig. 4
Techo en
ángulo
Máximo 15°

Fanaway Corbelle Installation Instructions
17 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
INSTALACIÓN DEL VENTILADOR
INSTALACIÓN DE LA VARILLA DESCENDENTE (Fig. 6)
1. Retire la junta de bola (2) y el pasador cilíndrico (3) aflojando los tornillos de fijación (4) de la varilla
descendente (6). Retire el pasador de enganche (9) quitando el clip de bloqueo (10). NOTA: No deseche
estas piezas, consérvelas; se requerirá volver a armarlas más tarde. (Fig. 6.1)
Fig. 6.1
2. Afloje los tornillos de fijación (11) de la caja de acoplamiento de la varilla descendente (8). (Fig. 6.2)
3. Pase con cuidado los cables del ventilador (1) hacia arriba a través de la varilla descendente (6). (Fig.
6.3)
4. Monte la varilla descendente (6) en la caja de acoplamiento de la varilla descendente (8), insertando y
alineando los orificios de la caja de acoplamiento de la varilla descendente con los orificios de la varilla
descendente e inserte el pasador de enganche (9) y asegúrelo con el clip de bloqueo (10). (Fig. 6.3)
5. Asegure la varilla descendente (6) ajustando los tornillos de fijación (11). (Fig. 6.4)
5. Asegure la varilla descendente (6) ajustando los tornillos de fijación (11). (Fig. 4.4)
Fig. 6.3
Fig. 6.4
Fig. 6.2

Fanaway Corbelle Installation Instructions
18 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
6. Inserte la cubierta decorativa (7) en la varilla descendente (6) para cubrir la caja de acoplamiento de
la varilla descendente (8).(Fig. 6.5).
7. Inserte el dosel (5) sobre la varilla descendente (6) e instale nuevamente la junta de bola (2) y el
pasador cilíndrico (3) en la varilla descendente (6) y asegúrelos ajustando los tornillos de fijación (4).
(Fig. 6.5 y Fig. 6.6)
INSTALACIÓN DEL VENTILADOR
INSTALACIÓN DEL KIT DE ILUMINACIÓN (Fig. 7 y 8)
1. Afloje el tornillo (1) del soporte del ventilador. Ponga en línea las dos ranuras de los tornillos con las
ranuras del bocallave (2) del kit de iluminación. (Fig. 7)
2. Gire el kit de iluminación en sentido antihorario hasta que los tornillos de cabeza ranurada queden
firmes en el extremo de las ranuras (2).
3. Fije el tornillo (1) al soporte del juego de luces. Apriete los tres tornillos. No los apriete en exceso.
Fig. 7
Fig. 6.5
Fig. 6.6

Fanaway Corbelle Installation Instructions
19 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
4. Conecte el conector rápido a la pieza del soporte de la lámpara (3). (Fig. 8)
5. Fije la pieza del soporte de la lámpara (3) al soporte del juego de luces ajustando los 3 tornillos (4).
No los apriete en exceso.
6. Instale las esferas (5) en los soportes de las lámparas. No exceda la potencia máxima nominal.
7. Instale las gotas decorativas (6) en el juego de luces.
CÓMO COLGAR EL VENTILADOR
Pase los cables de alimentación eléctrica (C) de la caja de salida del techo (B) a través del centro del
soporte de armado en el techo (D).
Instale el soporte de armado en el techo (D) en la caja de salida (B) con los tornillos de armado (F)
suministrados con la caja de salida y las arandelas (E) incluidas con el ventilador. Fig. 9
Eleve el conjunto del ventilador sobre el soporte de armado. Compruebe que la ranura de la llave (A) de
la bola de colgado está ubicada en la clavija de la llave (B) del soporte de armado (C) para evitar que el
ventilador gire cuando está en funcionamiento. Fig.10
Fig. 9
Fig. 10
Fig. 8

Fanaway Corbelle Installation Instructions
20 | P a g e V E I L
V e r s i o n 1 . 0 0 4 / 2 0 2 1
DIAGRAMA DE CABLEADO ELÉCTRICO
ADVERTENCIA: Para evitar cualquier posible descarga eléctrica, asegúrese de haber desconectado la
alimentación eléctrica en el panel de circuito general.
Siga los pasos que aparecen a continuación para conectar el ventilador al cableado de su casa. Use las
tuercas de conexión de cable que se suministran con su ventilador. Fije los conectores con cinta
eléctrica. Asegúrese de que no haya hilos de cables sueltos o conexiones flojas.
1. Conecte el cable vivo del suministro
eléctrico del hogar (negro) al cable de entrada
del receptor (negro, AC IN L) como se muestra
en la Fig. 11.
2. Conecte el cable neutro del
suministro eléctrico del hogar (blanco) al cable
de entrada del receptor (blanco, CA EN N).
3. Conecte el cable a tierra de la casa al
cable a tierra del soporte del ventilador (verde)
y al cable a tierra del cuerpo del ventilador.
4. Conecte el cable de salida del
receptor (negro AL MOTOR VIVO) al cable de
entrada vivo del motor (negro, AL MOTOR
VIVO).
5. Conecte el cable de salida del
receptor (blanco, AL MOTOR NEUTRO) al
cable de entrada neutro del motor (blanco, AL
MOTOR NEUTRO).
6. Conecte el cable de salida del
receptor (azul, PARA LA LUZ) al cable de
entrada vivo de la luz del ventilador (azul, PARA
LA LUZ)
7. Tire del cable de seguridad de metal
situado en el gancho de seguridad, ajuste el cable de seguridad (Fig.11a y Fig.11b)
Fig. 11a
Fig. 11b
Gancho de seguridad
Cable de seguridad
de metal
CONEXIÓ
N A
TIERRA
Azul (Para la LUZ)
Blanco (Al motor N)
Negro (Al motor L)
Receptor
Negro L (Vivo)
Blanco N (Neutro)
Negro (CA EN L)
Blanco (CA EN
N)
Negro (Al motor L)
Blanco (Al motor N)
Azul (Para la LUZ)
