Federal Signal Corporation G-STR-024-D-C User manual

Limited Warranty: This product’s limited warranty can be
found at www.fedsig.com/SSG-Warranty.
SAFETY MESSAGES TO INSTALLERS AND USERS :
It is important to follow all instructions shipped with
this product. This beacon is to be installed by a trained
electrician who is thoroughly familiar with and will follow
all applicable national and local codes in the country of
use.
This beacon should be considered a part of the warning
system and not the entire warning system.
The selection of the mounting location for the beacon,
its controls, and the routing of the wiring are to be
accomplished under the direction of the facilities engineer
and the safety engineer. Listed below are some other
important safety instructions and precautions you should
follow:
• Read and understand all instructions before
installing or operating this equipment.
• To avoid electrical shock hazards, do not connect
wires when power is applied. Failure to observe this
warning may lead to serious injury or death.
• Never alter the unit in any manner. Safety in
hazardous locations may be endangered if additional
openings or other alterations are made in units
specically designed for use in these locations.
• Do not connect this beacon to the system when
power is on.
• After installation, ensure that all threaded joints are
properly tightened.
• Keep the unit tightly closed when in operation.
• After installation, test the beacon system to ensure
that it is operating properly.
• After testing is complete, provide a copy of this
instruction sheet to all personnel.
• Brass inserts have the potential to store charge
when they are not plugged. Consideration should be
taken to prevent these from becoming a sparking
hazard.
• The lens guard has the potential to store charge.
Consideration should be taken to prevent this from
becoming a sparking hazard.
• Establish a procedure to routinely check the beacon
system for proper activation and operation.
• Maximum ash frequency is 90 FPM.
Model G-STR Strobe Beacon
For Use in Hazardous Locations
• This equipment is suitable for use in Class I, Division
2, Groups A, B, C, D; Class II, Division 2, Groups F and
G; Class III or non-hazardous locations only.
• The purchaser should make the manufacturer aware
of any external effects or aggressive substances to
which the equipment may be exposed.
• WARNING: EXPLOSION HAZARD — Do not
disconnect the equipment unless power has been
switched off unless the area is known to be non-
hazardous.
• WARNING: EXPLOSION HAZARD — Do not remove or
replace the fuse when energized.
Failure to follow all safety precautions and instructions
may result in property damage, serious injury, or death to
you or others.
With respect to the potential electrostatic charging hazard
as mentioned in the certicate “Specic Conditions of
Use,” under normal conditions of use, these devices
are for xed installations and not generally in contact
with people. The risk of ignition is low. In addition,
maintenance, cleaning, and extreme environmental
factors (e.g., high velocity dust-laden atmospheres or
high-pressure steam) should be taken into account by
the end user using local Explosive Atmosphere (Ex)
Electrical installation design, selection, inspection, and
maintenance Codes and Standards. Cleaning of the
devices should be done only with a damp cloth.
Table 1 Certications
Certicate
Nos.
ATEX Cert No.: Baseefa15ATEX0154X
IECEx Cert No.: IECEx BAS 15.0103X
UKEX Cert No.: SGS23UKEX0085X
ATEX Coding: II 2 G D
Protection
(21 joule)
Ex db IIC T3 Gb
Ex db e IIC T3 Gb
Ex tb IIIC T200°C Db IP66
(Tamb= -55°C to +70°C)
Protection
(15 joule)
Ex db IIC T4 Gb
Ex db e IIC T4 Gb
Ex tb IIIC T135°C Db IP66
(Tamb= -55°C to +70°C
Standards EN60079-0:2018, EN60079-1:2014, EN IEC
60079-7:2015+A1:2018, EN60079-28:2015,
EN60079-31:2014; IEC60079-0:2017 7th Ed,
IEC60079-1:2014-06 7th Ed,
IEC60079-7:2017 5.1 Ed, IEC60079-28:2015
2nd Ed, IEC60079-31:2013 2nd Ed.
25500185 Rev B8 0523

2Federal Signal signaling.fedsig.com
Specic Conditions of Use
1. The Modular Visual Strobe has external
non-metallic surfaces which may provided a
potential electrostatic charging hazard. See the
manufacturer’s instructions for further information.
2. The Modular Visual Strobe has metallic
components in the non-metallic walls of the
enclosure which can store electrical charge and
therefore may provide a potential electrostatic
charging hazard. The metallic brass inserts have
a capacitance of 14 pF. The metallic guard has
a capacitance of 18 pF. See the manufacturer’s
instructions for further information.
cULus Zone Certications
This equipment is certied for use in Class I, Zone 1
and Zone 21 hazardous (classied) locations. It has
been investigated with reference to risks to life and
property and for conformity to the installation and use in
provisions of Articles 505 and 506 of NFPA 70 (NEC).
These models use protections:
• Class I, Zone 1, AEx db IIC T3 Gb or AEx db eb IIC
T3 Gb
• Zone 21, AEx tb IIIC T200°C Db IP66 (Tamb= -55°C
to +70°C)
• Ex db IIC T3 Gb or Ex db eb IIC T3 Gb
• Ex tb IIIC T200°C Db IP66 (Tamb= -55°C to +70°C)
• Model numbers with sufx –15J (15 joule) are same
as above except:
• Zone 21, AEx tb IIIC T165°C Db IP66
• Ex tb IIIC 165°C Db IP66 (Tamb= -55°C to
+70°C)
UL Fire Alarm Certications
The 24 Vdc Visual Strobe models with a clear lens are
Listed by Underwriters Laboratories (UL) for use in re
alarm applications including hearing-impaired signaling.
These models have the following nomenclature:
• G-STR-024-D-C
• G-STR-024-T-C
• G-STR-024-E-C
These models have a ash rate of 60 FPM and an
electrical rating of 1.75 A maximum at 24 Vdc. Regulated
voltage (16 Vdc–33 Vdc).
NOTE: UL only evaluated this product to the stated
operational voltage range. It was not evaluated to 80% to
110%. of the voltage range.
The visual strobe models have an on-axis visual strength
rating of 200 candela. For the light dispersion pattern,
refer to Tables 3 and 4 on the following pages.
The units can be mounted on a wall or ceiling and have no
mounting orientation restriction. For specic installation
and wiring requirements,refer to local codes such as the
National Code (NFPA70) and the National Fire Alarm and
Signaling Code (NFPA72).
Do not paint this device after installation and do not
change the factory-applied nish.
Unpacking the Device — After unpacking the device,
examine it for damage and verify the parts. If a part is
missing or damaged, do not attempt to install the device.
Contact Federal Signal Customer Support.
EXPLOSION HAZARD: A damaged lens can lead to
explosions, causing serious injury or death. If a lens is
damaged, it must be replaced.
Creating Combination Fixtures in the
Field
The Federal Signal Global Series Ex de products can be
connected together in the eld using interchangeable
E-box end caps and a proprietary coupling system.
The proprietary coupling system allows for simple, and
cost effective, wiring from product to product, often
eliminating the need for expensive Ex wiring practices and
Ex rated glands. The E-box is available only when factory
installed on an Ex d unit or when used as a E-box spacer
adjoining an existing E-box. for available options, refer to
the accessories listed on page 20.

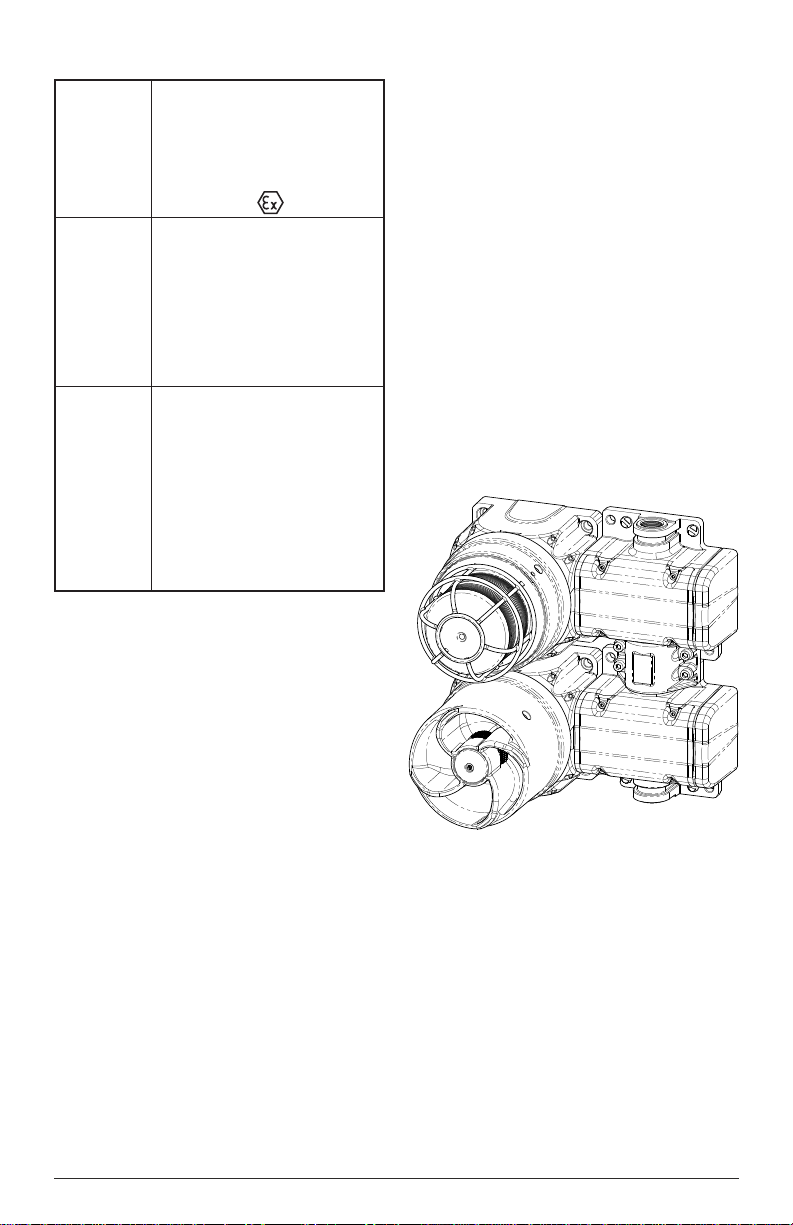

Figure 1 Beacon and sounder combination xture
When creating certain xture combinations, it is
necessary to replace the E-box end caps before mounting
the product. If you are creating combination xtures, refer
to instruction manual 25500259 for specic instructions
and details.
A note about combination xtures: If the product is Ex db
marked, it is for use in gas atmospheres. If the product
is Ex db e marked, it uses increased-safety terminal

3
Federal Signal signaling.fedsig.com
enclosures and is for use in gas atmospheres. The
product is Ex tb marked for use in dust atmospheres.
Mounting the G-LED Beacon
ATTACH THE BEACON SECURELY: To prevent injury, this
apparatus must be securely attached to the mounting
surface in accordance with the installation instructions.
Use installer-supplied fasteners suitable for the
mounting surface.
The mounting method and the installer-supplied mounting
hardware depend on which of the two G-STR models you
are installing.
Mounting the Surface-Mount Ex d Beacon
Mount the beacon to a at surface using the four 8.5 mm
mounting holes. Use installer-supplied fasteners suitable
for the surface to which the device will be mounted.
Figure 2 Front view of Ex d beacon
105.9 mm
(4.17 in)
105.9 mm (4.17 in)
Ø
105.9 mm (5.27 in)
4X COUNTER-BORED
HOLES TO FIT M8
SOCKET-HEAD
CAP SCREWS
Figure 3 Side view of Ex d beacon
227.4 mm (8.95 in)
132.6 mm
(5.22 in)
34.9 mm
(1.38 in)
2X M20 GLAND ENTRIES
Figure 4 Side view of Ex d beacon (High Prole
Lens Version)
Mounting the Ex de Surface-Mount Beacon
Mount the beacon to a at surface using the six 8.5 mm
mounting holes. Use installer-supplied fasteners suitable
for the surface to which the device will be mounted.
Figure 5 Front view of Ex de surface mount
4X COUNTER-BORED
HOLES TO FIT M8
SOCKET-HEAD
CAP SCREWS
105.9 mm
(4.17 in)
23.2 mm
(0.91 in)
2X Ø8.5 mm
103.2 mm
(4.06 in)
122.6 mm
(4.83 in)
3X M20
GLAND
ENTRIES
Figure 6 Side view of Ex de surface mount
3X M20 GLAND ENTRIES
SEE“ACCESSORIES” SECTION FOR
REPLACEABLE E-BOX END CAPS
227.4 mm
(8.95 in)
272.0 mm
(10.71 in)
Wiring the Device
SAFETY MESSAGES FOR WIRING :
When installing and operating ame-proof electrical
equipment, the relevant national regulations for
installation and operation (e.g., EN60079-14, IEC Wiring
Regulations and NEC/CEC) must be observed.

4Federal Signal signaling.fedsig.com
• To avoid electrical shock hazards, do not connect
wires when power is applied. Failure to observe this
warning may lead to serious injury or death.
• To maintain the ame-proof integrity of the
enclosure, DO NOT damage the strobe lens cover or
threads while disassembling or reassembling unit.
• Painting and surface nishes, other than those
applied by Federal Signal Corporation, are not
permitted.
• Cable termination should be in accordance with
specications applying to the application. Federal
Signal recommends that all cables and cores should
be fully identied.
• Ensure that only the correct equipment-certied
glands are used and that the assembly is shrouded
and correctly earthed. Gland entries are M20-1.5 6H
with an option for the M25 entry on the end of the
increased safety box models. See Table 3 on page
26 for choosing the correct cable entry devices for
Equipment in Potentially Explosive Atmospheres.
• Because of space limitations, ensure the cable cores
within the unit are not too slack.
• In all countries, the wiring must comply with all
national and local codes and standards.
• Ensure that all nuts, bolts, and xings are secure.
Preparing to Wire the Ex d Flameproof
Models
SHOCK HAZARD: To avoid electrical shock hazards,
do not connect wires when power is applied. Failure to
observe this warning may lead to serious injury or death.
CIRCUIT BOARD DAMAGE: The DC beacons are polarity
sensitive, and MAY BE DAMAGED by incorrect electrical
hookup. When connecting the DC beacon to the voltage
supply lines, POLARITY MUST BE OBSERVED. In
addition, damage will result if the voltage rating of the
particular model is exceeded by more than 10 percent.
This section has wiring instructions for the two
ameproof models:
• G-STR 24 Vdc
• G-STR 120 Vac
• G-STR 220-240 Vac
Ex d units are supplied with a six-position, PCB mounted,
screw- terminal block.
The maximum wire gauge is 4.0 mm (12 AWG). The wire
must be rated 97°C or higher. Use only stranded cable
to terminate the beacon. The cross-sectional area of the
primary earth (ground) must equal the cross-sectional
area of the phase conductor.
Cable termination for these models should be in
accordance with specications applying to the
application. It is recommended that all cables and cores
should be fully identied. Use the appropriate cable gland
for the application. Gland entry threads are M20-1.5 x 6H.
Tools needed:
• 1.5 mm A/F hexagon key
• 2 mm at-tip screwdriver
• No. 1 Phillips®screwdriver
• Wire stripper
Wiring the Ex d Models
To wire the Ex ameproof beacon:
1. Unscrew the M3 hex set screw on the side of the
housing one full turn.
2. Remove the lens cover from the housing by turning
the cover counterclockwise. Three 120-degree
spaced reliefs are provided for a 3/8 in spanner
wrench if needed. If the cover will not unscrew,
back out the set screw a few additional turns.
3. Loosen the captive Phillips screw retaining the
printed circuit board (PCB).
4. Slide out the PCB until the terminals clear the
housing. Strip the wire insulation 8 mm (0.31 in).
Maximum screw-tightening torque is 0.6 N•m
(5in-lb).
24 Vdc Models
a. Connect the positive (+) power source wire
to the terminal-block screw marked +. See
Figure 8.
Figure 7 IN/OUT PCB connections for Ex d 24 Vdc
J1
GND GND
+ - + -
b. Connect the negative (-) power source wire to
the terminal block screw marked -.
c. Connect the earth ground wire to the terminal
block pole marked -GND.
120 Vac and 220-240 Vac Models
a. Connect the line (hot) power source wire to
the terminal-block screw marked L1. See
Figure 9.
Figure 8 IN/OUT PCB connections for Ex d 120 Vac and
220-240 Vac
J1
GND GND
L1 L2 L2L1

5
Federal Signal signaling.fedsig.com
b. Connect the neutral (common) power source
wire to the terminal block screw marked L2.
c. Connect the ground wire to the terminal block
pole marked GND.
5. Insert the PCB into the enclosure and fully tighten
Insert the PCB into the enclosure and fully tighten
the PCB captive screw.
6. Place the cover on the housing and tighten it by
turning it clockwise.
7. To ensure O-ring compression, the cover must be
fully seated against the housing when the threads
are tightened. Turn the M3 set screw on the side of
the housing until the screw contacts the housing.
8. Ensure that the unused wire entry is sealed with
the provided brass M20-1.5 x 6 g stopping plug
(equipment-certied).
9. Test the beacon for proper operation
Preparing to Wire the Ex de Increased Safety
Models
SHOCK HAZARD: To avoid electrical shock hazards,
do not connect wires when power is applied. Failure to
observe this warning may lead to serious injury or death.
This section has wiring instructions for the two increased
safety models:
• G-STR 24 Vdc
• G-STR 120 Vac
• G-STR 220-240 Vac
Ex de units are supplied with a six-pole, spring tension-
clamp style terminal block. The maximum wire gauge is
4.0 mm (12 AWG). The wire must be rated 97°C or higher.
Use only stranded cable to terminate the beacon. The
cross-sectional area of the primary earth (ground) must
equal the cross-sectional area of the phase conductor.
Cable termination should be in accordance with
specications applying to the application. It is
recommended that all cables and cores should be
fully identied. Use the appropriate cable gland for the
application. Gland entry threads are M20-1.5 6H.
Conductive metalwork, including cable glands, must be a
minimum of 5 mm away from the terminals.
Leads connected to the terminals shall be insulated for
the appropriate voltage and this insulation shall extend to
within 1 mm of the metal of the terminal throat.
The G-STR terminal block is supplied with two conductors
per pole. The terminal block allows for easy supply-in and
loop-out wiring to connect beacons in series.
Tools needed:
• 3.0 mm hexagon key
• No. 1 Phillips®screwdriver
• Wire stripper
Wiring the Ex de Models
CIRCUIT BOARD DAMAGE: The DC beacons are polarity
sensitive, and MAY BE DAMAGED by incorrect electrical
hookup. When connecting the DC beacon to the voltage
supply lines, POLARITY MUST BE OBSERVED. In
addition, damage will result if the voltage rating of the
particular model is exceeded by more than 10 percent.
To wire the Ex de beacon:
1. Unscrew the four M4 socket-head cap screws and
remove the terminal box cover.
2. Strip the wire insulation 8 mm to 9 mm (0.33 in)
NOTE: When using more than one single or multiple
strand lead, the connection on either side of any terminal
must be joined in a suitable manner, e.g. two conductors
into a single insulated crimped bootlace ferrule
3. To connect wires, press the button on the terminal
block with a Phillips screwdriver and insert the wire
into the round opening. Release the button to make
connection.
24 Vdc Models
a. Connect the positive (+) power source wire
to the terminal block pole marked L1/+. See
Figure 10.
Figure 9 Connections for DC or AC Ex de beacons
Aud+L1/+ L2/- L3/Alt+ Aud-
Aud+L1/+ L2/- L3/Alt+ Aud-
A A
b. Connect the negative (-) power source wire to
the terminal block pole marked L2/-.
c. Connect the earth ground wire to the terminal
block pole marked .
120 Vac or 220-240 Vac Ex de Models
a. Connect the line (hot) power source wire to
the terminal block screw marked L1/+. See
Figure 10.
b. Connect the neutral (common) power source
wire to the terminal block pole marked L2/-.
c. Connect the earth ground wire to the terminal
block pole marked .

6Federal Signal signaling.fedsig.com
4. Secure the cover on the terminal box with the four
M4 screws. Ensure that the gasket is properly
seated to maintain the IP rating. Do not overtighten
the screws.
5. Test the beacon for proper operation.
Maintaining the Beacon
SAFETY MESSAGES FOR MAINTENANCE PERSONNEL
:Listed below are some important safety instructions
and precautions you should follow:
• Read and understand all instructions before
operating this system.
• If you acquired a signicant quantity of units, then it
is recommended that spares also be made available.
• Any maintenance to the beacon system must be
done with power turned off.
• Any maintenance to the beacon system must be
performed by a trained electrician who is thoroughly
familiar with all applicable national and local codes
in the country of use.
• To avoid electrical shock hazards, do not connect
wires when power is applied. Failure to observe this
warning may lead to serious injury or death.
• Never alter the unit in any manner. Safety of the
unit may be affected if additional openings or other
alterations are made to theinternal components or
housing.
• Repair of amepaths is not intended.
• The nameplate, which may contain cautionary or
other information of importance to maintenance
personnel, should NOT be obscured in any way.
Ensure that the nameplate remains readable.
• After performing any maintenance, test the beacon
system to ensure that it is operating properly.
Failure to follow all safety precautions and instructions
may result in property damage, serious injury, or death.
EXPLOSION HAZARD: To prevent ignition of hazardous
atmosphere, disconnect the beacon from the supply
circuit before opening it. Do not open the beacon in the
presence of explosive gases in the atmosphere. Failure
to follow this warning may result in serious injury or
death.
During the working life of the beacon, it should require
little or no maintenance. The non-metallic housing will
resist attack by most acids, alkalis, and chemicals and
is as resistant to concentrated acids and alkalis as
most metal products. However, if abnormal or unusual
environment conditions occur due to plant damage
or accident, etc., visual inspection of the beacon is
recommended.
Cleaning the Enclosure
The enclosure should be cleaned periodically with a
damp cloth to maintain maximum light output. The
polycarbonate colored strobe lens should be regularly
inspected for cracks. If it is damaged, it must be replaced.
Refer to the “Certication” section for any applicable
Specic Conditions of Use.
Replacing the Strobe Tube
EXPLOSION HAZARD: To maintain the ameproof
integrity of the enclosure, DO NOT damage the lens
cover or threads while disassembling or reassembling
the beacon.
LIGHT HAZARD: To be an effective warning device, the
beacon produces bright light that can be hazardous to
your eyesight when viewed at close range. Do not stare
directly into the beacon at close range, or permanent
damage to your eyesight may occur.
BURN HAZARD: The strobe tube gets hot enough to burn
you. Always allow the array to cool before handling it.
DO NOT TOUCH STROBE TUBES WITH BARE HANDS: Oil
deposits on the glass portion of the tube can cause the
glass to fracture during use. If you are unsure whether
the glass portion has been handled without gloves, clean
the glass using a soft cloth and isopropyl alcohol before
installing the lamp.
STATIC SENSITIVE DEVICE: The circuitry of the beacon
can be damaged by an electrostatic discharge (ESD).
Always follow anti-static procedures while servicing the
beacon.
Tools and replacement part needed:
• 1.5 mm A/F hexagon key
• Federal Signal strobe tube part No. K8107177
To replace the strobe tube:
1. Disconnect the power to the beacon.
2. Use the hexagon key to unscrew the set screw on
the housing one full turn.
3. Remove the cover from the housing by turning the
cover counterclockwise. If the strobe lens will not
unscrew, back out the set screw a few additional
turns.
4. Remove the strobe tube from the socket by pulling
it up on the base using a gentle rocking motion.

7
Federal Signal signaling.fedsig.com
5. Insert the new strobe tube into the socket. Ensure
that the tube is fully seated.
6. Place the cover on the housing and tighten it by
turning it clockwise.
7. To ensure O-ring compression, the cover must be
fully seated against the housing when the threads
are tightened. Turn the M3 set screw on the side of
the housing until the screw contacts the housing.
8. Reconnect power to the beacon.
9. Apply power and verify that the beacon operates
properly.
Lubricating the Threaded Joints
A silicone based, non-hardening, chemically compatible
grease can be applied if required.
Maintenance and Service
Technical Assistance: Contact our Technical Support
Team at [phone] or [email protected].
Repair Service: A return authorization is required. Contact
your Authorized Distributor or Federal Signal Customer
Support. Defective products under warranty will be
repaired or replaced at Federal Signal’s discretion.
Product Returns: Returns require authorization from
Federal Signal. Contact your Authorized Distributor for
more information on our return policy or to request a
return.
Ordering Replacement Parts
Consult the product datasheet online for an updated list
of replacement parts. If the product requires a part that
is not available for purchase, your unit must be repaired
or replaced. The product’s dome should be regularly
inspected for scratches or chips and, if damaged, it must
be replaced. A strap wrench (6" capacity) may be used to
aid in the dome removal.
Table 2 Replacement parts
Description Part Number
Lens Guard K859500821-01
Lens, Amber K859500814
Lens, Blue K859500814-01
Lens, Clear K859500814-02
Lens, Green K859500814-03
Lens, Red K859500814-04
Lens, Magenta K859500814-05
Lens, Yellow K859500814-06
Strobe Tube Only K8107177A
21J Strobe (G-STR) Internal Sub-Assembly Kit (Includes
Strobe Tube, PCBA, Brackets & Mounting Screws)
Description Part Number
Strobe Tube, 21J, PCBA 24VDC Kit K859501402-024
Strobe Tube, 21J, PCBA 120VAC Kit K859501402-120
Strobe Tube, 21J, PCBA 240VDC Kit K859501402-230
15J Strobe (G-STR-_15J) Internal Sub-Assembly Kit (Includes
Strobe Tube, PCBA, Brackets & Mounting Screws)
Description Part Number
Strobe Tube, 15J, PCBA 24VDC Kit K859501402-024-
15J
Strobe Tube, 15J, PCBA 120VAC Kit K859501402-120-
15J
Strobe Tube, 15J, PCBA 240VDC Kit K859501402-230-
15J
Table 3 Accessories
Description Part Number
Indicator Ring/Legend Kit, Black G-KIT-RP-BK
Indicator Ring/Legend Kit, Blue G-KIT-RP-B
Indicator Ring/Legend Kit, Green G-KIT-RP-G
Indicator Ring/Legend Kit, Magenta G-KIT-RP-M
Indicator Ring/Legend Kit, Red G-KIT-RP-R
Indicator Ring/Legend Kit, Yellow G-KIT-RP-Y
E-Box Endcap with M20 Opening K859500805-02
E-Box Endcap with M25 Opening K859500805-01
E-Box Cover Assembly (Includes two
terminal blocks, mounting plate, retention
hardware)
K859501414
In-Line E-Box Coupler Kit G-KIT-EC180
90-Degree E-Box Coupler Kit G-KIT-EC90
Extension Box Spacer Kit G-KIT-EXTB
Single Trunnion Kit G-KIT-ST
Dual Trunnion Kit G-KIT-DT
Adapter, M20 Male to 1/2” Female NPT K231246A
Adapter, M20 Male to 3/4” Female NPT K231247

8Federal Signal signaling.fedsig.com
Table 4 Choosing cable-entry devices for Equipment in Potentially Explosive Atmospheres
Models Ex Atmospheres Cable Entry Devices (cable glands, stopping plugs, etc.
G-STR-XXX-D-X
(Ex db surface mount)
Gas Cable entry devices shall be equipment certied as ameproof. To maintain the
ingress protection of the ameproof beacon enclosure, we recommend the cable
entry device be IP66 certied
G-STR-XXX-E-X
(Ex db surface mount)
Gas For the ameproof beacon enclosure, cable entry devices shall be equipment
certied as ameproof. To maintain the ingress protection of the ameproof
beacon enclosure we recommend the cable entry device be IP66 certied. For the
increased safety terminal enclosures (terminal boxes), cable entry devices shall be
equipment certied as increased safety and shall maintain an IP rating of IP54.
G-STR-XXX-D-X
(Ex db surface mount)
G-STR-XXX-E-X
(Ex db e surface mount)
Dust Cable entry devices for the Beacon and terminal enclosures shall be equipment
certied as dust protected. To maintain the ingress protection of the beacon and
terminal enclosures the cable entry devices shall be IP6X certied.
2645 Federal Signal Drive, University Park, Illinois 60484
Additional translations available at signaling.fedsig.com
Traducciones adicionales disponibles en signaling.fedsig.com
Customer Support 1-800-344-4634+1-708-534-4756, [email protected]
Technical Support 1-800-755-7621+1-708-587-3587, [email protected]
signaling.fedsig.com

Feu à LED modèle G-LED
À utiliser dans les zones dangereuses
25500185 FRC Rev B8 0523
Garantie limitée : La garantie limitée de ce produit peut
être consultée sur le site www.fedsig.com/SSG-Warranty.
MESSAGES DE SÉCURITÉ À L’ATTENTION
DEL’INSTALLATEUR ET DE L’UTILISATEUR :
Il est important de respecter toutes les consignes
jointes à ce produit au moment de l’expédition. Ce feu
doit être installé par un électricien qualié qui maîtrise
parfaitement et qui respectera tous les codes locaux et
nationaux applicables dans le pays d’utilisation.
Ce feu doit être considéré comme une partie du système
d’avertissement et non comme l’intégralité de celui-ci.
Le choix du lieu de montage du feu, de ses commandes
et de l’acheminement des câbles doit être effectué sous
la direction de l’ingénieur responsable des installations et
de l’ingénieur responsable de la sécurité. Voici par ailleurs
une liste complémentaire d’instructions et de précautions
de sécurité importantes à respecter :
• Lire et comprendre toutes les instructions avant
d’installer ou d’utiliser cematériel.
• An d’éviter les risques de chocs électriques, ne pas
brancher de ls si le dispositif est sous tension. Le
non-respect de cet avertissement peut entraîner des
blessures graves ou la mort.
• Ne jamais modier cet appareil de quelque façon
que ce soit. La sécurité dans les zones dangereuses
peut être compromise si d’autres ouvertures sont
ajoutées ou si d’autres modications sont apportées
sur des appareils spécialement conçus pour une
utilisation dans ces zones.
• Ne pas connecter ce feu au système lorsqu’il est
sous tension.
• Après l’installation, s’assurer que tous les joints
letés sont correctementserrés.
• Maintenir le dispositif fermé en cours d’utilisation.
• Après l’installation, tester le feu pour s’assurer qu’il
fonctionne correctement.
• Une fois les tests terminés, fournir une copie de
cette che de consignes à tout le personnel.
• Les insertions en laiton ont la capacité de stocker
la charge lorsqu’elles ne sont pas branchées.
Il est important de prendre en compte le risque
d’étincelles de ces insertions.
• La protection de la lentille a la capacité de stocker
la charge. Il est important de prendre en compte le
risque d’étincelles de la protection de la lentille.
• Dénir une procédure de vérication régulière de
l’activation et du bon fonctionnement du feu.
• La fréquence de clignotement maximale est de
90PI/MIN.
• Cet équipement est adapté pour une utilisation
dans des emplacements de Classe I, Division 2,
Groupes A, B, C, D ; Classe II, Division 2, Groupes F
et G ; Classe III ou emplacements non dangereux
uniquement.
• L’acheteur doit informer le fabricant de tout effet
externe ou substance agressive auquel l’équipement
pourrait être exposé.
• AVERTISSEMENT : RISQUE D’EXPLOSION — ne pas
déconnecter l’équipement à moins que l’alimentation
électrique ait été coupée ou que la zone soit
reconnue comme non-dangereuse.
• AVERTISSEMENT : RISQUE D’EXPLOSION — ne pas
retirer ou remplacer le fusible lorsque l’appareil est
sous tension.
Le non-respect de l’ensemble des précautions et
consignes de sécurité risque d’entraîner des dommages
matériels ainsi que des blessures graves, voire mortelles.
Concernant le risque potentiel de charge électrostatique
tel que mentionné dans le certicat « Conditions
Particulières d’Utilisation », dans des conditions
normales d’utilisation, ces appareils sont destinés à
des installations xes et généralement sans contact
avec des personnes. Le risque d’inammation est
faible. De plus, l’entretien, le nettoyage et les facteurs
environnementaux extrêmes (par exemple, atmosphères
chargées de poussière à grande vitesse ou vapeur à haute
pression) doivent être pris en compte par l’utilisateur
nal en utilisant une atmosphère explosive (Ex) locale.
Conception, sélection, inspection, et les codes et normes
d’entretien. Le nettoyage des appareils doit être effectué
uniquement avec un chiffon humide.

10 Federal Signal signaling.fedsig.com
Tableau 1 Certications
N° de certicat. • N° de cert ATEX :
Baseefa15ATEX0153X
• N° de cert IECEx : IECEx BAS
15.0102X
• UKEX Cert No.: SGS23UKEX0085X
• Code ATEX : II 2 G D
Protection • II 2 GD Ex db op is IIC T6 Gb ou II
2 GD Ex db e op is IIC T6 Gb
• Ex op is tb IIIC T85°C Db IP66
(Tamb= -50°C à + 58°C)
• II 2 GD Ex db op is IIC T5 Gb ou II
2 GD Ex db e op is IIC T5 Gb
• Ex op is tb IIIC T100 °C Db IP66
(Tamb= -50°C à + 70°C)
Normes • EN60079-0:2018, EN60079-
1:2014, EN IEC 60079-
7:2015+A1:2018, EN60079-
28:2015,
• EN60079-31:2014; IEC60079-
0:2017 7th Ed, IEC60079-1:2014-
06 7th Ed,
• IEC60079-7:2017 5.1 Ed,
IEC60079-28:2015 2nd Ed,
IEC60079-31:2013 2nd Ed.
Conditions d’utilisation spéciques
1. Le LED visuel modulaire possède des surfaces non
métalliques externes pouvant entraîner des risques
de charge électrostatique. Voir les instructions du
fabricant pour plus d’informations.
2. Le LED visuel modulaire possède des composants
métalliques dans les parois non métalliques de
son enceinte qui peuvent stocker une charge
électrique et donc entraîner des risques de charge
électrostatique. Les insertions métalliques en laiton
ont une capacité de 14 pF. La protection métallique
a une capacité de 18 pF. Voir les instructions du
fabricant pour plus d’informations.
Certications de zones cULus
Cet équipement est destiné à être utilisé dans des
emplacements dangereux (classés) de classe I, zone 1 et
zone 21. Il a été étudié en référence aux risques pour la
vie et les biens et pour la conformité à l’installation et à
l’utilisation dans les dispositions des articles 505 et 506
de NFPA 70 (NEC).
Ces modèles utilisent des protections :
• Classe I, Zone 1, AEx db op est IIC T4 Gb ou AEx db
eb op est IIC T4 Gb
• Zone 21, AEx op est tb IIIC T135°C Db IP66 (Tamb=
-55°C à+70°C)
• Ex db op est IIC T4 Gb ou Ex db eb op est IIC T4 Gb
• Ex op est tb IIIC T135°C Db IP66 (Tamb= -55°C à
+70°C)
Déballage de l’appareil — Après avoir déballé l’appareil,
vérifiez qu’il n’est pas endommagé et vérifiez les
pièces. Siune pièce est manquante ou endommagée,
n’essayezpas de l’installer et contactez l’assistance
clientèle de Federal Signal.
Création d’installations combinées
sur le terrain
Les produits marqués « Ex de » de la série mondiale de
Federal Signal peuvent être connectés ensemble sur place
à l’aide d’embouts interchangeables pour chambre de
bornes version « e » et d’un système de couplage breveté.
Le système de couplage exclusif rend le câblage entre
les produits simple et peu coûteux en évitant souvent
d’avoir recours aux presse-étoupes Ex et aux pratiques de
câblage Ex onéreuses.
Figure 1 Feu associé à un résonateur
La chambre de bornes version « e » n’est disponible que
si elle a été installée en usine sur un appareil « Ex d » ou
que si elle est utilisée comme dispositif d’espacement de
boîte de jonction à côté d’une chambre de bornes version
« e » existante. Consultez la liste d’accessoires pour
connaître les options disponibles. Lors d’associations
d’appareils entre eux, il est nécessaire de remplacer les
embouts de la chambre de bornes version « e » avant
le montage du produit. Consultez le mode d’emploi
25500259 pour plus de détails et des instructions
spéciques lors de la création d’installations combinées.
Remarque sur les installations combinées : Si le produit
est marqué Ex db, il est destiné à être utilisé dans des
atmosphères de gaz. Si le produit est marqué Ex db e, il
utilise des boîtiers de bornes avec sécurité renforcée et

11
Federal Signal signaling.fedsig.com
est destiné à être utilisé dans des atmosphères de gaz.
Si le produit est marqué Ex tb, il est destiné à être utilisé
dans des atmosphères de poussières.
Montage du feu G-LED
FIXER SOLIDEMENT LE FEU: pour éviter toute blessure,
cet appareil doit être solidement xé sur la surface de
montage conformément aux consignes d’installation.
Utiliser les éléments de xation fournis par l’installateur
qui sont adaptés à la surface de montage.
La méthode de montage et le matériel de montage fourni
par l’installateur dépendent du modèle G-LED que vous
souhaitez installer.
Installation du feu avec montage en saillie
Exd
Montez le feu sur une surface plane à l’aide des quatre
trous de montage de 8,5 mm. Utilisez les éléments de
xation fournis par l’installateur qui sont adaptés à la
surface sur laquelle le dispositif est monté.
Figure 2 Vue de face du feu Ex d
105,9mm
(4,17po)
105,9mm
(4,17po)
Ø105,9mm (5,27po)
4 ORIFICES LAMÉS
POUR S’ADAPTER AUX
VIS D’ASSEMBLAGE À
SIX PANS CREUX M8
Figure 3 Vue de côté du feu Ex d
132,6mm
(5,22po)
34,9mm
(1,38po)
2 PRESSE-ÉTOUPES M20
190,6mm (7,50po)
Figure 4 Vue latérale du feu Ex d (version à lentille
haute visibilité)
Installation du feu avec montage en saillie
Exde
Montez le feu sur une surface plane à l’aide des six trous
de montage de 8,5 mm. Utilisez les éléments de xation
fournis par l’installateur qui sont adaptés à la surface sur
laquelle le dispositif est monté.
Figure 5 Vue de face du haut-parleur amplié
Exde monté en saillie
4 ORIFICES
LAMÉS POUR
S’ADAPTER
AUX VIS
D'ASSEMBLAGE
À SIX PANS
105,9mm
(4,17po)
23,2mm
(0,91po)
2X Ø8,5mm
103,2mm
(4,06po)
122,6mm
(4,83po)
3 X ENTRÉES
POUR PRESSE-
ÉTOUPE M20

12 Federal Signal signaling.fedsig.com
Figure 6 Vue de côté du Ex de avec montage en
saillie
Figure 7 Vue latérale du Ex de avec montage en
saillie (version à lentille haute visibilité)
3X M20 GLAND ENTRIES
SEE ACCESSORIES FOR
REPLACEABLE E-BOX END CAPS
227.4 mm
(8.95 in)
272.0 mm
(10.71 in)
Câblage de l’appareil
CONSEILS DE SÉCURITÉ CONCERNANT LE CÂBLAGE
Lors de l’installation et de l’utilisation d’équipements
électriques antidéagrants, il est obligatoire de respecter
les réglementations nationales applicables concernant
leur installation et fonctionnement (par ex. EN60079-14,
réglementations de câblage CEI et NEC/CEC).
• L’enceinte est antidéagrante. Pour préserver son
intégrité, NEPAS endommager le couvercle de la
lentille LED ou les ls lors du démontage ou du
remontage du dispositif.
• An d’éviter les risques de chocs électriques, ne pas
brancher de ls si le dispositif est sous tension. Le
non-respect de cet avertissement peut entraîner des
blessures graves ou la mort.
• L’application de peinture ou d’apprêts de surface,
autres que ceux posés par Federal Signal
Corporation, n’est pas permise.
• Le raccordement des câbles doit être conforme
aux spécications applicables. Federal Signal
recommande que tous les câbles et âmes soient
pleinement identiés.
• S’assurer que seuls les bons presse-étoupes
certiés sont utilisés et que l’ensemble est protégé
et correctement relié à la terre. Les entrées pour
presse-étoupe possèdent un letage M20 -1,5
6H avec une option pour l’entrée M25 à l’arrière
des modèles de boîtiers avec sécurité renforcée.
Consulter le Tableau4 pour choisir les dispositifs
d’entrée de câble adéquats pour les équipements
dans des atmosphères potentiellement explosives.
• En raison du peu de place disponible, s’assurer que
les âmes des câbles dans l’appareil ne sont pas trop
lâches.
• Dans tous les pays, le câblage doit être conforme
à l’ensemble des codes et normes nationaux et
locaux.
• S’assurer que tous les écrous, boulons et éléments
de xation sont bien mis en place.
Préparation du câblage des modèles Exd
antidéagrants
RISQUES DE CHOCS ÉLECTRIQUES : An d’éviter les
risques de chocs électriques, ne pas brancher de ls
si le dispositif est sous tension. Le non-respect de cet
avertissement peut entraîner des blessures graves ou
la mort.
DOMMAGES DU CIRCUIT IMPRIMÉ : les feux c.c. sont
sensibles à la polarité et PEUVENT ÊTRE ENDOMMAGÉS
en cas de liaison électrique incorrecte. Lors du
raccordement du feu c.c. aux lignes d’alimentation de
tension, LA POLARITÉ DOIT ÊTRE RESPECTÉE. En outre,
il y aura des dommages si la tension dépasse de plus de
10 % la tension nominale du modèle.

13
Federal Signal signaling.fedsig.com
Cette section contient des instructions de câblage pour
les deux modèles antidéagrants:
• G-LED 24 VCC
• G-LED 120-240 VCA
Les unités Ex d sont fournies avec un bornier à vis monté
sur une carte de circuit imprimé à six positions. Le
calibre maximum des ls est de 4 mm2 (12 AWG). Les ls
doivent être prévus pour supporter 85 °C ou plus. Utilisez
uniquement un câble multibrin pour connecter le feu. La
section transversale de la mise à la terre principale doit
être égale à la section transversale du conducteur de
phase.
Le raccordement des câbles pour ces modèles doit
être conforme aux spécications applicables. Il est
recommandé que tous les câbles et âmes soient
pleinement identiés. Utilisez les presse-étoupes
appropriés pour l’application concernée. Le letage des
presse-étoupes est M20-1,5 x 6H.Outils nécessaires:
• Clé hexagonale 1,5mm
• Tournevis à bout plat 2mm
• Tournevis Phillips n°1
• Outil à dénuder
Câblage des modèles Exd
Câblage du feu Ex antidéagrant:
1. Dévissez d’un tour complet la vis de serrage
hexagonale M3 sur le côté du boîtier.
2. Retirez le couvercle de la lentille du boîtier en
tournant le couvercle dans le sens inverse des
aiguilles d’une montre. Trois saillies espacées de
120 degrés sont fournies pour une clé tricoise de
3/8 po, si nécessaire. Si la protection ne se dévisse
pas, dévissez la vis de serrage de quelques tours
supplémentaires.
3. Desserrez la vis imperdable cruciforme xant la
carte de circuit imprimé (PCB).
4. Sortez le circuit imprimé en le faisant glisser
jusqu’à ce que les bornes se dégagent du boîtier.
Retirez 8 mm (0,31 po) d’isolant. Couple de serrage
de la visserie maximum de 0,6 Nm (5 po-lb).
Modèles 24VCC
a. Raccorder le câble d’alimentation positif
(+) à la vis du bornier marquée d’un +. Voir
Figure8.
Figure 8 Connexions d’entrée/sortie de carte de
circuit imprimé pour Ex d 24 V c.c.
J4
TERRE TERRE
+ - + -
b. Connecter le câble d’alimentation négatif (-)
à la vis du bornier marquée d’un -.
c. Connecter le câble de mise à la terre au pôle
du bornier marqué -TERRE.
Modèles 120-240VCA
Câblage du feu Exd VCA antidéagrant:
a. Connecter le câble d’alimentation de ligne
(vivant) à la vis du bornier marquée L1 sur la
plaquette de circuits imprimés. Voir Figure9.
Figure 9 Connexions d’entrée/sortie de plaquette de
circuits imprimés pour Exd 120-240VCA
J4
TERRE TERRE
L1 L2 L2L1
b. Connecter le câble d’alimentation neutre
(commun) à la vis du bornier marquée L2.
c. Connecter le câble de mise à la terre à la
pince du bornier marquée TERRE.
5. Insérez le circuit imprimé dans le coffret et serrez
entièrement la vis imperdable du circuit imprimé.
6. Placez la protection sur le boîtier et serrez-la en la
tournant dans le sens des aiguilles d’une montre.
7. Pour assurer une compression du joint torique, la
protection doit être entièrement insérée contre le
boîtier lorsque les parties letées sont serrées.
Tournez la vis de serrage M3 sur le côté du boîtier
jusqu’à ce que la vis entre en contact avec le
boîtier.
8. Assurez-vous que les entrées de l non utilisées
sont fermées à l’aide du bouchon d’arrêt M20-1,5 x
6 g en laiton fourni (certié).
9. Vériez le bon fonctionnement du feu.

14 Federal Signal signaling.fedsig.com
Préparation du câblage des modèles Ex de à
sécurité renforcée
RISQUES DE CHOCS ÉLECTRIQUES : An d’éviter les
risques de chocs électriques, ne pas brancher de ls
si le dispositif est sous tension. Le non-respect de cet
avertissement peut entraîner des blessures graves ou
la mort.
Cette section contient des instructions de câblage pour
les deux modèles avec sécurité accrue:
• G-LED 24 VCC
• G-LED 120-240 VCA
Les unités Ex de sont fournies avec un bornier à pince
à ressort de traction à six pôles. Le calibre maximum
des ls est de 4,0 mm2 (12 AWG). Les ls doivent être
prévus pour supporter 85 °C ou plus. Utilisez uniquement
un câble multibrin pour connecter le feu. La section
transversale de la mise à la terre principale doit être égale
à la section transversale du conducteur de phase.
Le raccordement des câbles doit être conforme aux
spécications applicables. Il est recommandé que
tous les câbles et âmes soient pleinement identiés.
Utilisez les presse-étoupes appropriés pour l’application
concernée. Le letage des presse-étoupes est M20-1,5
6H.
Les composants en métal conducteurs, y compris les
presse-étoupes, doivent se trouver à au moins 5 mm des
bornes.
Les ls connectés aux bornes doivent être isolés en
fonction de la tension appropriée et cet isolant doit
s’étendre à moins d’1 mm du métal de la gorge des
bornes.
Le bornier G-LED est fourni avec deux conducteurs
par pôle. Le bornier facilite le câblage d’entrée dans
l’alimentation et le câblage de sortie de boucle an de
connecter les feux en série.
Outils nécessaires:
• Clé hexagonale 3,0mm
• Tournevis Phillips n°1
• Outil à dénuder
Câblage des modèles Exde
DOMMAGES DU CIRCUIT IMPRIMÉ: Les feux CC sont
sensibles à la polarité et PEUVENT ÊTRE ENDOMMAGÉS
en cas de liaison électrique incorrecte. Lors du
raccordement du feu CC aux lignes d’alimentation de
tension, LA POLARITÉ DOIT ÊTRE RESPECTÉE. En outre,
il y aura des dommages si la tension dépasse de plus de
10% la tension nominale du modèle.
Câblage du feu Exde:
1. Dévissez les quatre vis d’assemblage à six pans
creux M4 et retirez la protection du bornier.
2. Retirez 8 mm à 9 mm (0,33 po) d’isolant du l.
REMARQUE : lors de l’utilisation de plus d’un l monobrin
ou multibrin, la connexion de chaque côté de la borne doit
être jointe de manière adéquate, par ex. deux conducteurs
dans une seule ferrule de lacet sertie isolée.
3. Pour connecter les câbles, appuyer le bouton du
bornier avec un tournevis Phillips et insérer le câble
dans l’ouverture circulaire. Relâcher le bouton pour
effectuer la connexion.
Modèles 24VCC
a. Raccorder le câble d’alimentation positif
(+) au pôle du bornier marqué L1/+. Voir
Figure10.
Figure 10 Connexions pour des feux Exde CC ou CA
Aud+L1/+ L2/- L3/Alt+ Aud-
Aud+L1/+ L2/- L3/Alt+ Aud-
A A
b. Connecter le câble d’alimentation négatif (-)
au pôle du bornier marqué L2/-.
c. Connecter le câble de mise à la terre au pôle
du bornier marqué .
Modèles 120-240VCA
a. Connecter le câble d’alimentation de ligne
(vivant) à la vis du bornier marquée L1/+.
Voir Figure10.
b. Connecter le câble d’alimentation neutre
(commun) au pôle du bornier marqué L2/-.

15
Federal Signal signaling.fedsig.com
c. Connecter le câble de mise à la terre au pôle
du bornier marqué .
4. Fixez la protection sur le bornier à l’aide des
quatre vis M4. Assurez-vous que le joint est bien
en place pour garantir l’indice IP. Ne serrez pas
excessivement les vis du couvercle.
5. Vériez le bon fonctionnement du feu.
Changement du mode de
clignotement
DANGER REPRÉSENTÉ PAR LA LUMIÈRE PRODUITE:
Pour être un dispositif d’alerte efcace, le feu produit
une lumière intense pouvant affecter la vue lorsqu’on la
regarde de près. Ne pas xer directement la lumière de
près, cela peut entraîner des lésions permanentes de
la vue.
RISQUE D’EXPLOSION: Pour réduire le risque d’incendie
dans des atmosphères dangereuses, déconnecter
l’appareil du circuit d’alimentation avant de l’ouvrir. Ne
pas ouvrir l’appareil en présence de gaz explosifs dans
l’atmosphère.
ATTENTION
RISQUE DE BRÛLURE: L’émetteur LED peut atteindre une
certaine température et provoquer une brûlure. Toujours
laisser refroidir l’émetteur avant de le manipuler.
Le feu modèle G-LED possède huit modes de
clignotement pouvant être sélectionnés en réglant le
commutateur DIP sur la plaquette de circuits imprimés.
Voir Illustrations11 et 12

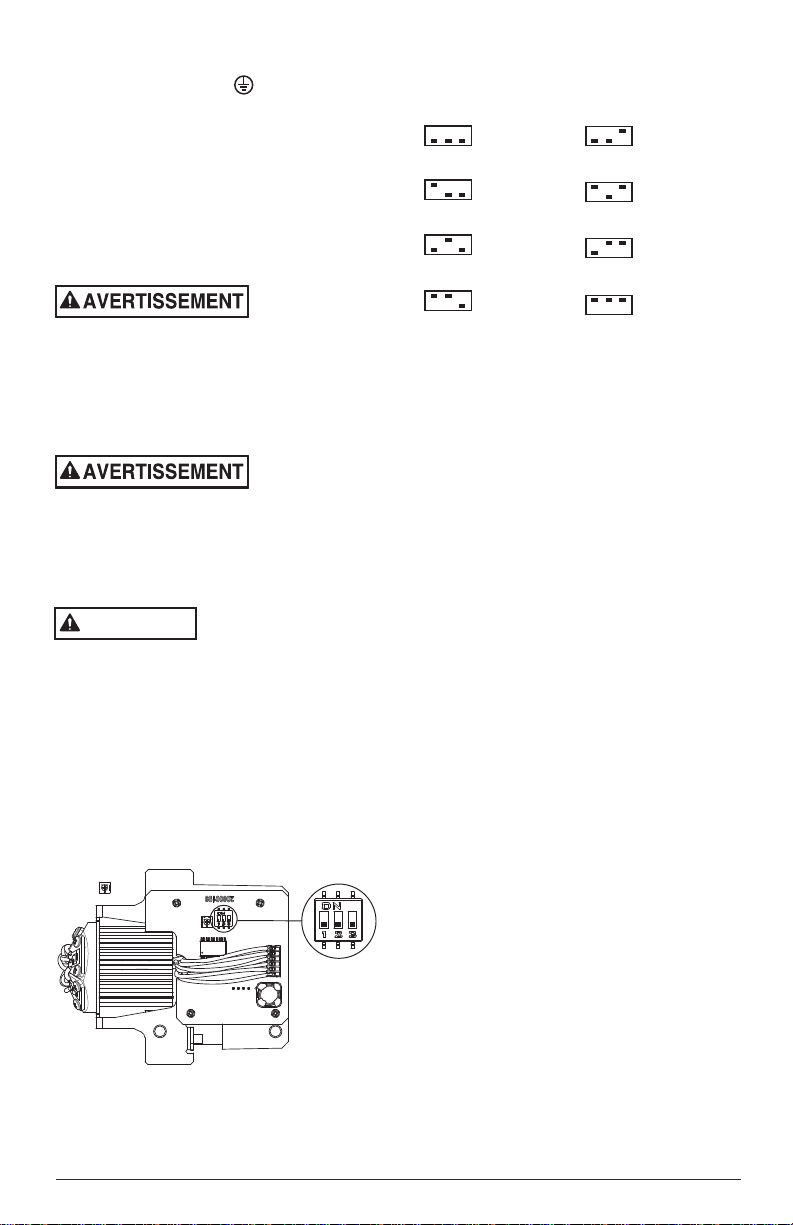

Figure 11 Emplacement du commutateur DIP pour la
sélection du mode declignotement
STEADY ON (DEFAULT)
Figure 12 Réglages du commutateur pour la
sélection du mode declignotement
Strobe Simulation 
Steady On
Blink(60SPM)
Swell (60 SPM)
ON
ON
ON
ON
1 2 3
1 2 3
1 2 3
1 2 3
Rotate
Counterclockwise
Rotate Clockwise
Waggle

Pinwheel
ON
ON
ON
ON
1 2 3
1 2 3
1 2 3
1 2 3
Outils nécessaires:
• Clé hexagonale 1,5mm
• Tournevis à lame plate 2mm
• Tournevis Phillips n°1
Pour sélectionner un mode de clignotement:
1. Déconnecter l’alimentation électrique du feu.
2. Dévissez d’un tour complet la vis de réglage M3
située sur le côté du boîtier.
3. Retirez le couvercle de la lentille du boîtier en
tournant le couvercle dans le sens inverse des
aiguilles d’une montre. Trois saillies espacées de
120 degrés sont fournies pour une clé tricoise,
si nécessaire. Si l’ensemble du dispositif de
couverture ne se dévisse pas, dévissez la
vis de réglage en effectuant quelques tours
supplémentaires
4. Desserrez la vis imperdable cruciforme xant la
carte de circuit imprimé (PCB), et faites glisser la
carte de circuit imprimé vers l’extérieur de manière
à pouvoir accéder au commutateur DIP SW1.
5. Sélectionnez le mode de clignotement souhaité en
réglant les commutateurs DIP sur SW1. Le mode
Fixe permanent est utilisé par défaut.
6. Insérez l’ensemble de carte de circuit imprimé dans
l’enceinte et serrez à fond la vis imperdable.
7. Placez la protection sur le boîtier et serrez-la en la
tournant dans le sens des aiguilles d’une montre.
Pour assurer une compression du joint torique, la
protection doit être entièrement insérée contre le
boîtier lorsque les parties letées sont serrées.
8. Serrez la vis de réglage M3 contre le boîtier jusqu’à
ce que la vis entre en contact avec le boîtier.
9. Reconnectez l’alimentation au feu.
10. Testez le feu en le mettant sous tension et en
vériant le mode de clignotement.

16 Federal Signal signaling.fedsig.com
Entretien du feu
MESSAGES DE SÉCURITÉ DESTINÉS AU PERSONNEL
D’ENTRETIEN :
Voici une liste d’instructions et de précautions de sécurité
importantes à respecter :
• Lire et comprendre toutes les instructions avant
d’utiliser ce système.
• Si vous avez acquis une quantité importante
d’appareils, il est recommandé de se procurer
également des pièces de rechange.
• Tout entretien du feu doit être effectué lorsque le
dispositif est hors tension.
• Tout entretien du feu doit être exécuté par un
électricien formé qui maîtrise parfaitement
l’ensemble des codes locaux et nationaux
applicables dans le pays d’utilisation.
• An d’éviter les risques de chocs électriques, ne pas
brancher de ls si le dispositif est sous tension. Le
non-respect de cet avertissement peut entraîner des
blessures graves ou la mort.
• Ne jamais modier cet appareil de quelque façon
que ce soit. La sécurité peut être compromise si
d’autres ouvertures sont ajoutées ou si d’autres
modications sont apportées aux composants
internes ou au boîtier.
• Les chemins de amme ne sont pas destinés à être
réparés.
• La plaque signalétique, qui peut contenir
des informations de mise en garde et autres
informations importantes pour le personnel
d’entretien, NE DOIT PAS être occultée de quelque
manière que ce soit. Il faut s’assurer que la plaque
signalétique reste lisible.
• Après avoir effectué l’entretien, tester le feu pour
s’assurer de son bon fonctionnement.
Le non-respect de l’ensemble des précautions et
consignes de sécurité risque d’entraîner des dommages
matériels ainsi que des blessures graves, voire mortelles.
RISQUE D’EXPLOSION: Pour réduire le risque d’incendie
dans des atmosphères dangereuses, déconnecter le feu
du circuit d’alimentation avant de l’ouvrir. Ne pas ouvrir
le feu en présence de gaz explosifs dans l’atmosphère.
Le non-respect de cet avertissement peut entraîner des
blessures graves, voire mortelles.
Le feu nécessite peu ou aucun entretien durant sa durée
de vie. Le boîtier non métallique résiste à l’attaque de
la plupart des acides, alcalis et produits chimiques.
Il est aussi résistant aux acides et alcalis concentrés
que la majorité des produits en métal. Toutefois, si des
conditions environnementales anormales ou inhabituelles
se produisent dues à des dégâts ou à un accident causés
à l’installation, etc., il est recommandé d’effectuer une
inspection visuelle du feu.
Nettoyage du coffret
L’enceinte doit être nettoyée régulièrement à l’aide d’un
chiffon humide pour maintenir une émission de lumière
maximale. La lentille LED en polycarbonate colorée
doit être inspectée régulièrement an de détecter toute
ssure. Si la lentille est endommagée, elle doit être
remplacée. Se référer à la section «Certication» pour
les conditions particulières d’utilisation applicables.
Remplacement du système LED
RISQUE D’EXPLOSION: L’enceinte est antidéagrante.
Pour préserver son intégrité, NE PAS endommager le
couvercle de la lentille ou les ls lors du démontage ou
du remontage du feu.
DANGER REPRÉSENTÉ PAR LA LUMIÈRE PRODUITE:
Pour être un dispositif d’alerte efcace, le feu produit
une lumière intense pouvant affecter la vue lorsqu’on la
regarde de près. Ne pas xer directement le feu de près,
cela peut entraîner des lésions permanentes de la vue.
ATTENTION
RISQUE DE BRÛLURE: Le système LED peut atteindre une
certaine température et provoquer une brûlure. Toujours
laisser refroidir le système avant de le manipuler.
DISPOSITIF SENSIBLE À L’ÉLECTRICITÉ STATIQUE:
Les circuits du feu peuvent être endommagés par une
décharge électrostatique (DES). Toujours respecter les
procédures de protection antistatique lors de l’entretien
du feu.
Outils et pièces de rechange nécessaires:
• Clé hexagonale 1,5mm
• Tournevis Phillips n°1
• Système LED Federal Signal, n° de pièce
K859500823-*
Retirer le système LED:
1. Déconnecter l’alimentation électrique du feu.

17
Federal Signal signaling.fedsig.com
2. À l’aide de la clé hexagonale, dévisser d’un tour
complet la vis de réglage située sur le boîtier.
3. Retirer la protection du boîtier en la tournant dans
le sens contraire des aiguilles d’une montre. Si la
protection ne se dévisse pas, dévisser la vis de
serrage de quelques tours supplémentaires.
4. Desserrer la vis imperdable cruciforme xant la
plaquette de circuits imprimés (PCB), et faire
glisser la plaquette de circuits imprimés hors du
boîtier,
5. Débrancher le connecteur J1 et enlever les trois vis
cruciformes retenant le système LED au support de
montage. Voir Figure11.
Figure 13 LED array and connector
J1 CONNECTOR
LED ARRAY
6. Retirer le système LED.
Installer le nouveau système LED:
1. Fixer le nouveau système LED au support de
montage à l’aide des trois vis cruciformes.
2. Rebrancher le connecteur J1 et réinstaller la
plaquette de circuits imprimés en la faisant glisser
dans le boîtier.
3. Serrer la vis de xation cruciforme imperdable.
4. Placer la protection sur le boîtier et la serrer en la
tournant dans le sens des aiguilles d’une montre.
5. Pour assurer une compression du joint torique, la
protection doit être entièrement insérée contre le
boîtier lorsque les parties letées sont serrées.
Tourner la vis de serrage M3 sur le côté du boîtier
jusqu’à ce que la vis entre en contact avec le
boîtier.
6. Reconnecter l’alimentation au feu.
7. Mettre le feu sous tension et vérier son bon
fonctionnement.
Lubrication des joints letés
Une graisse compatible chimiquement non durcissable à
base de silicone peut être appliquée si nécessaire.
Maintenance et service
Assistance technique : Contactez notre équipe
d’assistance technique au [phone] ou
[email protected].
Service de réparation : Une autorisation de retour est
requise. Contactez votre distributeur agréé ou l’assistance
clientèle de Federal Signal. Les produits défectueux sous
garantie seront réparés ou remplacés à la discrétion de
Federal Signal.
Retours de produits : Les retours nécessitent une
autorisation de Federal Signal. Contactez votre
distributeur agréé pour plus d’informations sur notre
politique de retour ou pour demander un retour.
Commande de pièces de rechange
Consultez la fiche technique du produit en ligne pour une
liste mise à jour des pièces de rechange. Si le produit
nécessite une pièce qui n’est pas disponible à l’achat,
votre appareil doit être réparé ou remplacé. Le dôme du
produit doit être régulièrement inspecté pour détecter les
rayures ou les éclats et s’il est endommagé, il doit être
remplacé. Une clé à sangle (capacité de 6 po) peut être
utilisée pour faciliter le retrait du dôme.

18 Federal Signal signaling.fedsig.com
Tableau 2 Pièces de rechange
Description Numéro de pièce Part Number
Protection de lentille K859500821-02
Lentille ambre K859500815
Lentille bleue K859500815-01
Lentille incolore K859500815-02
Lentille verte K859500815-03
Lentille rouge K859500815-04
Lentille magenta K859500815-05
Lentille jaune K859500815-06
Protection de lentille (haute visibilité) K859500821-01
Lentille ambre (haute visibilité) K859500814
Lentille bleue (haute visibilité) K859500814-01
Lentille incolore (haute visibilité) K859500814-02
Lentille verte (haute visibilité) K859500814-03
Lentille rouge (haute visibilité) K859500814-04
Lentille magenta (haute visibilité) K859500814-05
Lentille jaune (haute visibilité) K859500814-06
Kit de sous-ensembles internes pour LED c.c. (24 V c.c.) (inclut
des ensembles de cartes de circuits imprimés, un support, une
lampe à LED et une vis de xation)
Description Numéro de pièce Part Number
Sous-ensemble LED/carte de circuit imprimé
c.c. ambre
K859501400-A
Sous-ensemble LED/carte de circuit imprimé
c.c. bleu
K859501400-B
Sous-ensemble LED/carte de circuit imprimé
c.c. blanc
K859501400-W
Sous-ensemble LED/carte de circuit imprimé
c.c. vert
K859501400-G
Sous-ensemble LED/carte de circuit imprimé
c.c. magenta
K859501400-W
Sous-ensemble LED/carte de circuit imprimé
c.c. rouge
K859501400-R
Sous-ensemble LED/carte de circuit imprimé
c.c. jaune
K859501400-W
Kit de sous-ensembles internes pour LED c.a. (120-240 V
c.a.) (inclut des ensembles de cartes de circuits imprimés, un
support, une lampe à LED et une vis de xation)
Description Numéro de pièce
Sous-ensemble LED/carte de circuit imprimé
c.a., ambre
K859501401-A
Sous-ensemble LED/carte de circuit imprimé
c.a., bleu
K859501401-B
Sous-ensemble LED/carte de circuit imprimé
c.a., blanc
K859501401-W
Sous-ensemble LED/carte de circuit imprimé
c.a., vert
K859501401-G
Sous-ensemble LED/carte de circuit imprimé
c.a., magenta
K859501401-W
Sous-ensemble LED/carte de circuit imprimé
c.a., rouge
K859501401-R
Sous-ensemble LED/carte de circuit imprimé
c.a., jaune
K859501401-W
Tableau 3 Accessoires
Description Numéro de pièce
Kit de désignation/anneau indicateur, noir G-KIT-RP-BK
Kit de désignation/anneau indicateur, bleu G-KIT-RP-B
Kit de désignation/anneau indicateur, vert G-KIT-RP-G
Kit de désignation/anneau indicateur,
magenta
G-KIT-RP-M
Kit de désignation/anneau indicateur, rouge G-KIT-RP-R
Kit de désignation/anneau indicateur, jaune G-KIT-RP-Y
Embout pour chambre de bornes version « e
» avec ouverture M20
K859500805-02
Embout pour chambre de bornes version « e
» avec ouverture M25
K859500805-01
Ensemble de couvercle pour chambre de
bornes version « e » (inclut deux borniers,
une plaque de montage et le matériel de
xation)
K859501414
Kit de couplage pour chambre de bornes
version « e » en ligne
G-KIT-EC180
Kit de couplage pour chambre de bornes
version « e » 90 degrés
G-KIT-EC90
Kit de dispositif d’espacement de boîte
d’extension
G-KIT-EXTB
Kit à tourillon simple G-KIT-ST
Kit à tourillon double G-KIT-DT
Adaptateur, mâle M20 à femelle 1/2 po NPT K231246A
Adaptateur, mâle M20 à femelle 3/4 po NPT K231247

19
Federal Signal signaling.fedsig.com
Tableau 4 Choisir des dispositifs d’entrée de câbles pour des équipements dans des atmosphères potentiellement
explosives
Modèles Atmosphères Ex Dispositifs d’entrée de câbles (presse-étoupes de câbles, bouchons
d’arrêt, etc.)
G-LED-XXX-D-X
(Modelo Ex db de montaje
en supercie)
Gaz Les dispositifs d’entrée de câbles doivent être certiés antidéagrants.
An de conserver l’indice de protection du coffret antidéagrant du
feu, nous préconisons que le dispositif d’entrée de câbles soit certié
IP66.
G-LED-XXX-E-X
(Modelo Ex db de montaje
en superficie)
Gaz Pour le coffret antidéagrant du feu, les dispositifs d’entrée de câbles
doivent être certiés antidéagrants. An de conserver l’indice de
protection du coffret antidéagrant du feu, nous préconisons que le
dispositif d’entrée de câbles soit certié IP66. Pour les boîtiers de
bornes avec sécurité renforcée (borniers), les dispositifs d’entrée
de câbles doivent être certiés avec sécurité renforcée et doivent
maintenir un indice IP54.
G-LED-XXX-D-X
(Modelo Ex db de montaje
en superficie)
G-LED-XXX-E-X
(Modelo Ex db e de montaje
en superficie)
Poussière Les dispositifs d’entrée de câbles pour le feu et les boîtiers de
bornes doivent être certiés protégés de la poussière. An de
conserver l’indice de protection du feu et des boîtiers de bornes, nous
préconisons que le dispositif d’entrée de câbles soit certié IP6X.

2645 Federal Signal Drive, University Park, Illinois 60484
Traductions supplémentaires disponibles sur signaling.fedsig.com
Traducciones adicionales disponibles en signaling.fedsig.com
Support client 1-800-344-4634+1-708-534-4756, [email protected]
Support technique 1-800-755-7621+1-708-587-3587, signalsuppor[email protected]
signaling.fedsig.com
Systèmes de sûreté et de sécurité
